Monacor img Stage Line MEGA-118SUBAK User manual

MEGA-118SUBAK
Bestellnummer 09.0090
Profi-PA-Subwooferbox
mit 1500-W-Endstufe
Bitte lesen Sie diese Anleitung vor dem Betrieb
gründlich durch und heben Sie sie für ein späte-
res Nachlesen auf.
1 Einsatzmöglichkeiten
Die Subwooferbox MEGA-118SUBAK aus der
Premium-Profi-PA-Lautsprecherboxen-Serie ist
mit einem hochbelastbaren 46-cm-Basslaut-
sprecher (18″, Celestion FTR18-4080HDX) be-
stückt und dient zur Tiefbassergänzung von
Fullrange-Lautsprechern in PA-Anlagen. Die
Lautsprecherbox ist mit einer Klasse-D-End-
stufe (1500 WMAX, 1000 WRMS) und einem ein-
stellbaren Tiefpassfilter ausgestattet. Zum Schutz
des Subwoofers sind verschiedene Schutz-
schaltungen vorhanden.
Unterschiedliche Ausgänge können zum An-
schluss des Verstärkers für die Hauptlautspre-
cher und eines weiteren Aktiv- oder Passivsub-
woofers genutzt werden.
Vor dem Anschluss bzw. vor dem Verändern von
Anschlüssen unbedingt die MEGA-118SUBAK
und die anzuschließenden Geräte ausschalten!

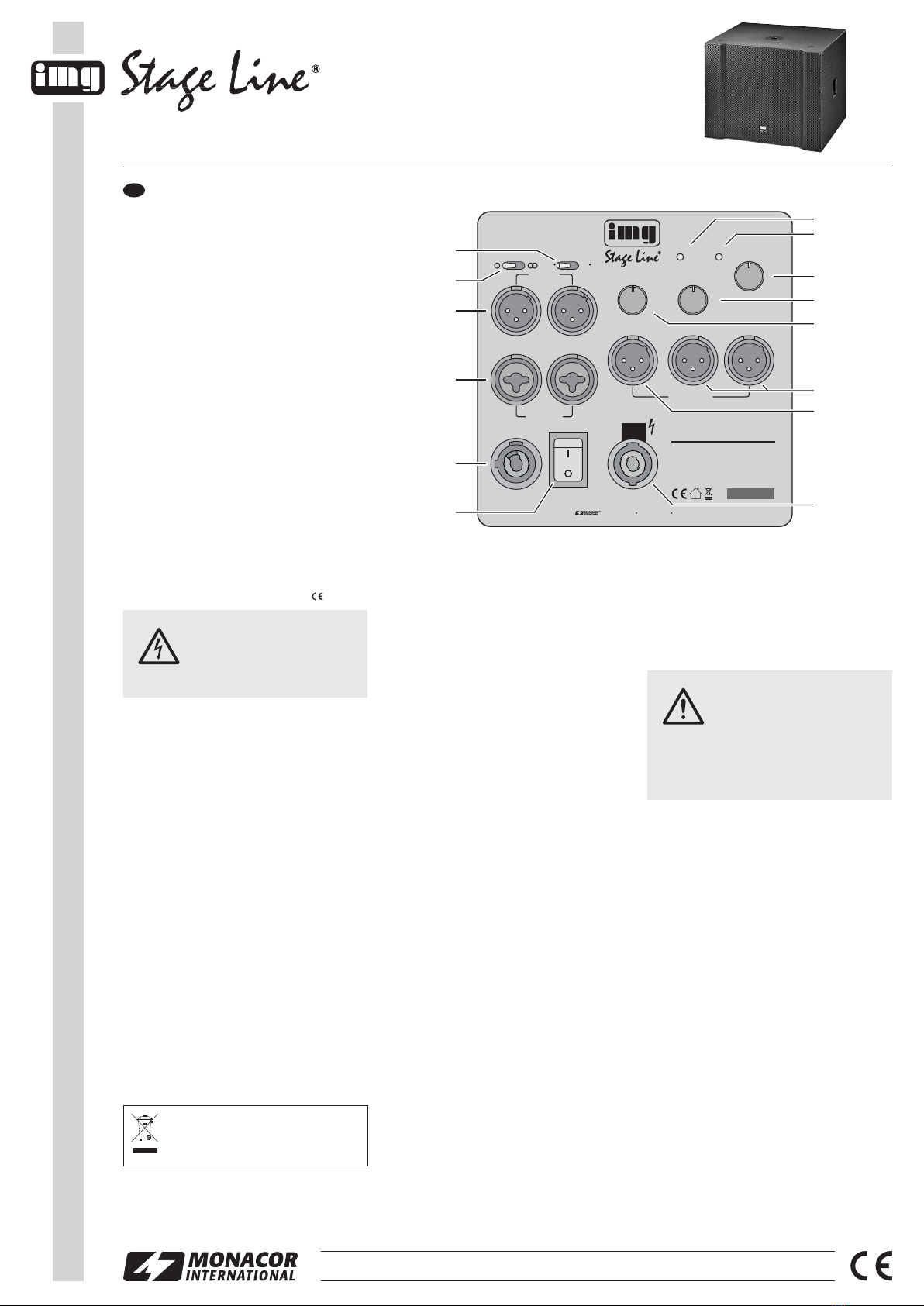

1Phasenumkehrschalter
2Betriebsartschalter Mono/Stereo
3Anschlüsse PRE OUT: Hier liegt das Ein-
gangssignal der Buchsen LINE INPUT (4)
an, das z. B. auf eine zweite Verstärkeran-
lage weitergeleitet werden kann.
4Anschlüsse LINE INPUT für das Eingangs-
signal
Bei einem Monosignal nur die linke Buchse
anschließen und den Betriebsartschalter (2)
in die Position MONO stellen.
5Netzbuchse zum Anschluss an eine Steck-
dose (230 V~/50 Hz) über das beiliegende
Netzkabel
6Ein-/Ausschalter
7Anzeige POWER / PROTECT
grün = normaler Betrieb
rot = die Schutzschaltung hat die Endstufe
abgeschaltet (z. B. bei Überhitzung
oder Kurzschluss)
8Anzeige LIMITER: leuchtet, wenn bei einer
zu hohen Lautstärke der Limiter die Laut-
stärke des Subwoofers zum Schutz reduziert
9Lautstärkeregler MASTER
10 Regler MID-HI CUT für die untere Grenzfre-
quenz eines an den Ausgängen LEFT und
RIGHT (12) angeschlossenen Verstärkers
für die Hauptlautsprecher
11 Regler BASS CUT für die obere Grenzfre-
quenz des internen Subwoofers und einer
am Ausgang BASS (13) angeschlossenen
Aktiv-Subwooferbox
12 Anschlüsse für den Verstärker der Haupt-
lautsprecher
Die untere Grenzfrequenz für diese Laut-
sprecher mit dem Regler MID-HI CUT (10)
einstellen.
13 Anschluss für eine weitere Aktiv-Subwoofer-
box
14 Anschluss für eine passive Subwooferbox
(Impedanz min. 8 Ω), die gleichzeitig mit der
MEGA-118SUBAK betrieben werden kann
4 Technische Daten
Verstärkerleistung
Sinusleistung: . . . . . . 1000 W
maximale Leistung: . . 1500 W
Frequenzbereich: . . . . . 30 – 250 Hz
Eingang
Empfindlichkeit: . . . . . 480 mV (Line-Pegel)
Impedanz: . . . . . . . . . 17 kΩ
Anschluss: . . . . . . . . kombinierte Buchse
XLR / 6,3-mm-Klinke,
symmetrisch
Mittlerer Schalldruck
(1 W/1 m): . . . . . . . . . . . 97 dB
Max. Nennschalldruck: . 126 dB
Stromversorgung: . . . . . 230 V~/50 Hz
Leistungsaufnahme: . . . max. 3050 VA
Einsatztemperatur: . . . . 0 – 40 °C
Abmessungen: . . . . . . . 700 × 570 × 590 mm
Gewicht: . . . . . . . . . . . . 51 kg
Änderungen vorbehalten.
VORSICHT Stellen Sie die Lautstärke nie
sehr hoch ein. Hohe Lautstärken
können auf Dauer das Gehör
schädigen! Das Ohr gewöhnt
sich an sie und empfindet sie
nach einiger Zeit als nicht mehr
so hoch. Darum eine hohe Laut-
stärke nach der Gewöhnung
nicht weiter erhöhen.
®
MONACOR INTERNATIONAL GmbH & Co. KG
•
Zum Falsch 36
•
28307 Bremen
•
Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved. A-1431.99.01.04.2013
INPUT MODE
MONO STEREO PHASE
0180
PRE OUT
LEFT
(MONO)
RIGHT
POWER/
PROTECT
BASS CUT
Hz
50 250
200
22080
100
120 180
150
MID-HI CUT
010
1
2
3
46
7
8
9
5
MASTER
ZUM FALSCH 36 28307 BREMEN GERMANY
230V~/50Hz
3050 VA POWER
LIMITER
LINE INPUT
LINE OUTPUT
BASS LEFT RIGHT
EXT. SUBWOOFER
OUTPUT
Hz
50 250
200
22080
100
120 180
150
POWER
OFF!
PRO ACTIVE PA SUBWOOFER SYSTEM
1500W
MAX
30-250 Hz
MEGA-118SUBAK
S/N
WWW.IMGSTAGELINE.COM
MIN. 8
½
1
2
3
1
2
3
3
4
5
6
10
11
12
14
2
1
9
8
7
13
Das Gerät entspricht allen relevanten Richt-
linien der EU und ist deshalb mit gekenn-
zeichnet.
GVerwenden Sie das Gerät nur im Innenbereich
und schützen Sie es vor Tropf- und Spritzwas-
ser, hoher Luftfeuchtigkeit und Hitze (zulässi-
ger Einsatztemperaturbereich 0 – 40 °C).
GStellen Sie keine mit Flüssigkeit gefüllten Ge-
fäße, z. B. Trinkgläser, auf das Gerät.
GNehmen Sie das Gerät nicht in Betrieb und
ziehen Sie sofort den Netzstecker aus der
Steckdose,
1. wenn sichtbare Schäden am Gerät oder am
Netzkabel vorhanden sind,
2. wenn nach einem Sturz oder Ähnlichem
der Verdacht auf einen Defekt besteht,
3. wenn Funktionsstörungen auftreten.
Geben Sie das Gerät in jedem Fall zur Repa-
ratur in eine Fachwerkstatt.
GZiehen Sie den Netzstecker nie am Kabel aus
der Steckdose, fassen Sie immer am Stecker
an.
GVerwenden Sie zum Reinigen nur ein trocke-
nes, weiches Tuch, auf keinen Fall Chemika-
lien oder Wasser.
GWird das Gerät zweckentfremdet, nicht richtig
angeschlossen, falsch bedient oder nicht
fachgerecht repariert, kann keine Haftung für
daraus resultierende Sach- oder Personen-
schäden und keine Garantie für das Gerät
übernommen werden.
Soll das Gerät endgültig aus dem Be-
trieb genommen werden, übergeben
Sie es zur umweltgerechten Entsor-
gung einem örtlichen Recyclingbetrieb.
WARNUNG Das Gerät wird mit lebensgefähr-
licher Netzspannung versorgt.
Nehmen Sie deshalb niemals
selbst Eingriffe am Gerät vor! Es
besteht die Gefahr eines elektri-
schen Schlages.
2 Hinweise für den sicheren Gebrauch 3 Anschlüsse und Bedienelemente
wwwwww..iimmggssttaaggeelliinnee..ccoomm
D A CHD A CHD A CH

MEGA-118SUBAK
Order No. 09.0090
Professional PA
Subwoofer System with
1500 W Power Amplifier
Please read these operating instructions care-
fully prior to operating the unit and keep them for
later reference.
1 Applications
The subwoofer system MEGA-118SUBAK of the
premium professional PA speaker system series
is equipped with a high-capability 46 cm (18″)
bass speaker (Celestion FTR18-4080HDX) and
serves for subwoofer completion of full-range
speakers in PA systems. The speaker system
is equipped with a class D power amplifier
(1500 WMAX, 1000 WRMS) and an adjustable low
pass filter. To protect the subwoofer, various pro-
tective circuits are provided.
Different outputs can be used for the con-
nection of the amplifier for the main speakers
and another active or passive subwoofer.
Prior to connecting or changing connections,
always switch off the MEGA-118SUBAK and the
units to be connected!
1Phase reversal switch
2Operating mode switch Mono/Stereo
3Connections PRE OUT: The input signal of
the jacks LINE INPUT (4) is available that
e. g. can be passed on to a second amplifier
system.
4Connections LINE INPUT for the input signal
For a mono signal, only connect the left jack
and set the operating mode switch (2) to the
position MONO.
5Mains jack for connection to a socket (230 V~/
50 Hz) via the supplied mains cable
6POWER switch
7LED POWER / PROTECT
green = normal operation
red = the protective circuit has switched off
the power amplifier (e. g. in case of
overheating or short circuit)
8LED LIMITER: lights up when the limiter
reduces the volume of the subwoofer as a
protection in case the signal level is too high
9Volume control MASTER
10 Control MID-HI CUT for the lower cut-off
frequency of an amplifier for the main speak-
ers which is connected to the outputs LEFT
and RIGHT (12)
11 Control BASS CUT for the upper cut-off fre-
quency of the internal subwoofer and an
active subwoofer system connected to the
output BASS (13)
12 Connections for the amplifier of the main
speakers
Adjust the lower cut-off frequency for these
speakers with the control MID-HI CUT (10).
13 Connection for another active subwoofer
system
14 Connection for a passive subwoofer system
(minimum impedance 8 Ω) which can be
operated with the MEGA-118SUBAK at the
same time
4 Specifications
Amplifier power
rms power: . . . . . . . . 1000 W
max. power: . . . . . . . 1500 W
Frequency range: . . . . . 30 – 250 Hz
Input
sensitivity: . . . . . . . . . 480 mV (line level)
impedance: . . . . . . . . 17 kΩ
connection: . . . . . . . . combined XLR/
6.3 mm jack,
balanced
SPL (1 W/1 m): . . . . . . . 97 dB
Max. SPL: . . . . . . . . . . . 126 dB
Power supply: . . . . . . . . 230 V~/50 Hz
Power consumption: . . . max. 3050 VA
Ambient temperature: . . 0 – 40 °C
Dimensions: . . . . . . . . . 700 × 570 × 590 mm
Weight: . . . . . . . . . . . . . 51 kg
Subject to technical modifications.
CAUTION Never adjust a very high volume.
Permanent high volumes may
damage your hearing! The human
ear will get accustomed to high
volumes which do not seem to be
that high any more after some
time. Therefore, do not further
increase a high volume after get-
ting used to it.
®
MONACOR INTERNATIONAL GmbH & Co. KG
•
Zum Falsch 36
•
28307 Bremen
•
Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved. A-1431.99.01.04.2013
INPUT MODE
MONO STEREO PHASE
0180
PRE OUT
LEFT
(MONO)
RIGHT
POWER/
PROTECT
BASS CUT
Hz
50 250
200
22080
100
120 180
150
MID-HI CUT
010
1
2
3
46
7
8
9
5
MASTER
ZUM FALSCH 36 28307 BREMEN GERMANY
230V~ / 50 Hz
3050 VA POWER
LIMITER
LINE INPUT
LINE OUTPUT
BASS LEFT RIGHT
EXT. SUBWOOFER
OUTPUT
Hz
50 250
200
22080
100
120 180
150
POWER
OFF!
PRO ACTIVE PA SUBWOOFER SYSTEM
1500W
MAX
30-250 Hz
MEGA-118SUBAK
S/N
WWW.IMGSTAGELINE.COM
MIN. 8
½
1
2
3
1
2
3
3
4
5
6
10
11
12
14
2
1
9
8
7
13
The unit corresponds to all relevant directives of
the EU and is therefore marked with .
GThe unit is suitable for indoor use only. Protect
it against dripping water and splash water,
high air humidity and heat (admissible ambi-
ent temperature range 0 – 40 °C).
GDo not place any vessels filled with liquid, e. g.
drinking glasses, on the unit.
GDo not set the unit into operation and immedi-
ately disconnect the mains plug from the
mains socket if
1. there is visible damage to the unit or to the
mains cable,
2. a defect might have occurred after a drop or
similar accident,
3. malfunctions occur.
The unit must in any case be repaired by
skilled personnel.
GNever pull the mains cable to disconnect the
mains plug from the mains socket, always
seize the plug.
GFor cleaning only use a dry, soft cloth, never
use chemicals or water.
GNo guarantee claims for the unit and no liabil-
ity for any resulting personal damage or mate-
rial damage will be accepted if the unit is used
for other purposes than originally intended, if it
is not correctly connected or operated, or not
repaired in an expert way.
If the unit is to be put out of operation
definitively, take it to a local recycling
plant for a disposal which is not harm-
ful to the environment.
WARNING The unit is supplied with haz-
ardous mains voltage. Leave
servicing to skilled personnel
only. Inexpert handling or modifi-
cation of the unit may cause an
electric shock hazard.
2 Safety Notes 3 Connections and Operating Elements
wwwwww..iimmggssttaaggeelliinnee..ccoomm
GB
This manual suits for next models
1
Table of contents
Languages:
Other Monacor Subwoofer manuals
