MONARCH INSTRUMENT Pocket Laser Tach 200 User manual

Pocket Laser Tach 200
(PLT200)
Tachometer / Rate Meter / Totalizer / Timer
Tachymètre / Rate Meter (compteur) / Totalisateur /
Minuterie
Tachómetro / Rate Meter (Medidor de Velocidad) /
Totalizer / Timer (Reloj)
MONARCH INSTRUMENT
Instruction Manual
Impreso en EE.UU.
Copyright 2010 Monarch Instrument, todo derecho reservado
1071-4838-413R
CE DECLARACION DE CONFORMIDAD
Como Manufacturero:
Monarch Instrument
a que esta declaración relaciona está en la conformidad con los estándares siguientes:
y por lo tanto se conforma con los requisitos de relacionar de Directriz 2004/108/EG de Concilio
a la compatibilidad electromagnéticos y 2006/95/EC que relacionan a la directriz baja del voltaje
cuando operado de acuerdo con la guía del usuario.
Referencia: Retlif Testing Laboratories, (Report No. R-4283N)
Technical Construction File PLT-0704 del Julio del 2004
Pocket Laser Tach 200
15th de Enero del 2010
Manufacturero (Amherst,NH) Alan Woolfson, VP Ingenieria (Firma autorizada)
EMC: EN61326:1997 /A1:1998/A2:2001/A3:2003 Class A
Seguridad Láser: IEC60825-1
Seguridad eléctrico: IEC61010-1:2001-2
1071-4838-615R-0310
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

SAFEGUARDS AND PRECAUTIONS
WARNING - This product emits a visible beam of laser light.
Avoid exposure to the laser radiation. The use of optical viewing
aids (binoculars, for example) may increase the ocular hazard.
CAUTION - The laser beam should not be intentionally aimed at
people or animals.
CAUTION - Use of controls or adjustments or performance of
procedures other than those specified herein may result in
hazardous radiation exposure.
Read and follow all instructions in this manual carefully, and
retain this manual for future reference.
Do not use this instrument in any manner inconsistent with
these operating instructions or under any conditions that exceed
the environmental specifications stated.
This instrument is not user serviceable. For technical
assistance, contact the sales organization from which you
purchased the product.
In order to comply with EU Directive 2002/96/EC on Waste Electrical
and Electronic Equipment (WEEE): This product may contain material
which could be hazardous to human health and the environment. DO NOT
DISPOSE of this product as unsorted municipal waste. This product
needs to be RECYCLED in accordance with local regulations, contact
your local authorities for more information. This product may be return-
able to your distributor for recycling - contact the distributor for details.
LASER RADIATION
AVOID DIRECT EYE EXPOSURE
CLASS 2 LASER PRODUCT
MAX OUTPUT POWER: 1mW
EMITTED WAVELENGTH: 650nm
CLASSIFIED TO IEC 60825-1:2001
S-24
14.0 OPCIONES /ACCESORIOS
T-5 Rollo de Cinta Reflectiva de 5 pies [1.5 m] roll, ½
pulgada [13 mm] de ancho
RCA Dispositivo de contacto remoto con rueda de 10
cm, puntos cóncavos y convexos
CTE Puntos cóncavos y convexos, y rueda de contacto
linear de 10 cm
Rueda de 12 pulgadas Rueda de circunferencía de 12 pulgadas para uso
con el RCA
CA-4044-6 Cable de 6 pies de Entrada/Salida, conector de 1/
8” fono monaural al conector BNC
ROS-P Sensor Optico Remoto
ROS-P-25 Sensor Optico Remoto con cable de 25 pies
ROSM-5P Sensor Optico Remoto, modulado
MT-190-P Sensor Magnético amplificado
IRS-P Sensor Infrarrojo
EC-25P Cable de extension de 25 pies para todos los
sensores
CC-10 Estuche de nailon protector
CC-11 Estuche con cerradura para Pocket Tach y
accesorios
CAL-N.I.S.T. N.I.S.T. Certificado de Calibración verificable
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

TABLE OF CONTENTS
TABLE OF CONTENTS
1.0 OVERVIEW .......................................................................... E-1
2.0 FEATURE LOCATIONS ......................................................... E-1
3.0 LCD DISPLAY SYMBOLS .................................................... E-2
4.0 PLT200 SPECIFICATIONS ................................................... E-3
5.0 INPUT / OUTPUT ................................................................. E-7
6.0 PREPARATION FOR MEASUREMENT ................................. E-8
6.1 Non-Contact Preparation .......................................... E-8
6.2 Direct Contact Preparation....................................... E-8
6.3 Connecting External Sensors .................................. E-9
7.0 TAKING MEASUREMENTS ................................................E-10
7.1 Non-Contact Measurements .................................. E-10
7.2 Direct Contact Measurements ...............................E-10
8.0 TACHometer Mode ........................................................... E-11
8.1 TACHometer Setup .................................................. E-11
8.2 TACHometer Operation ...........................................E-13
9.0 RATE Mode ........................................................................E-13
9.1 RATE Setup ..............................................................E-14
9.2 RATE Operation .......................................................E-16
10.0 TOTALizer Mode ............................................................... E-17
10.1 TOTALizer Setup ......................................................E-17
10.2 TOTALizer Operation ............................................... E-20
11.0 TIMER Mode ......................................................................E-21
11.1 TIMER Setup.............................................................E-21
11.2 TIMER Operation ......................................................E-22
12.0 BATTERIES ........................................................................E-23
13.0 CLEANING .........................................................................E-24
14.0 OPTIONS /ACCESSORIES ................................................ E-24
S-23

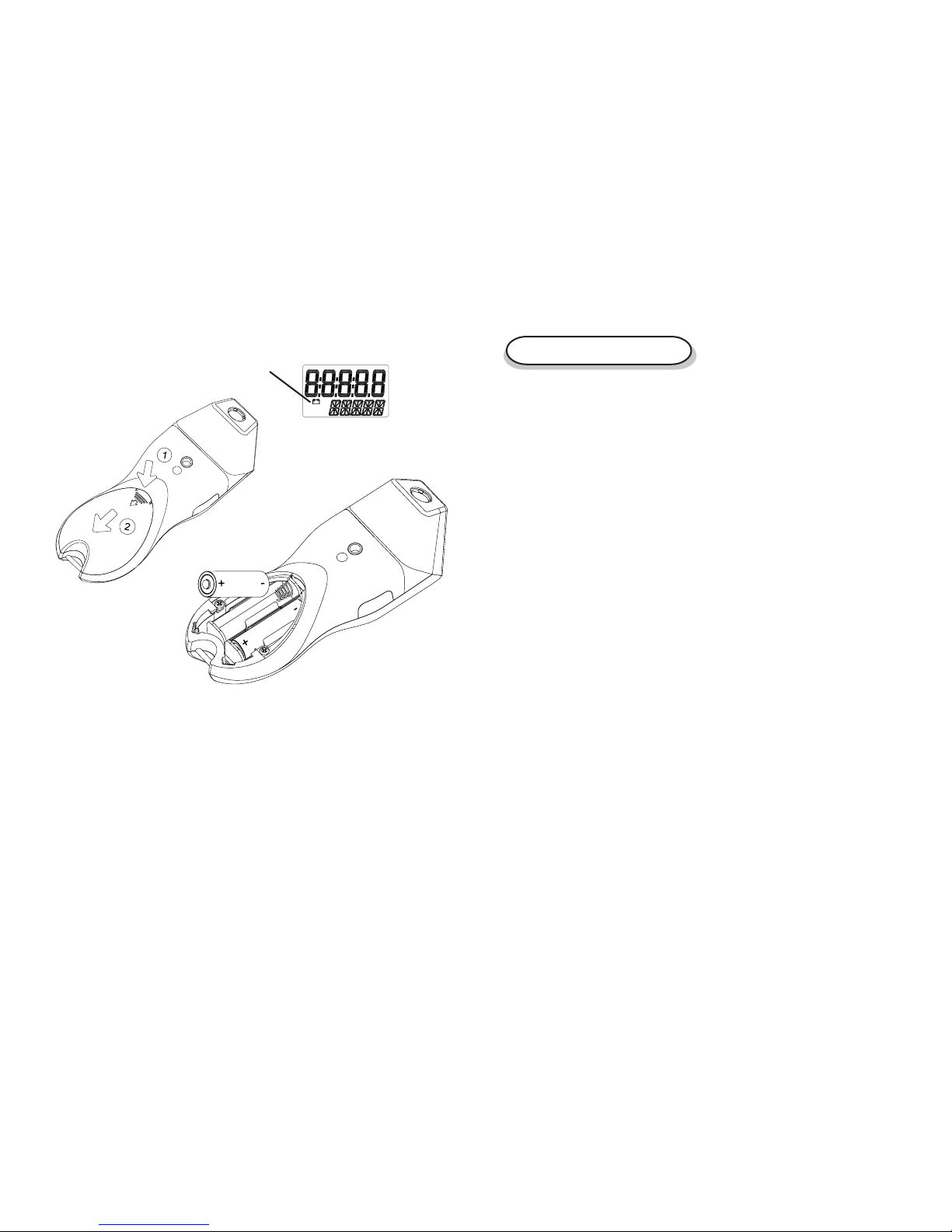

Cuando se indica, cambie las baterías.
Remueve la tapa
del compartimiento
de batería
Instale dos
baterías alcalinas
AA de 1.5V
NOTESE: Ambas
baterías se colocan
en el mismo sentido.
12.0 BATERÍAS
13.0 LIMPIEZA
Para limpiar el instrumento, pase un trapo húmedo usando una solución
suave de jabón.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-1
1.0 OVERVIEW
The Pocket Laser Tach 200 is a multifunction Tachometer, Ratemeter,
Totalizer and Timer. It is programmable to read in English or Metric units.
An input socket accepts remote sensing devices and an output socket allows
for pulse output to external indicating devices. The PLT200 can be tripod
mounted and “Locked-On” for accurate and continuous operation. This
tachometer also stores minimum, maximum and last measurement in memory.
2.0 FEATURE LOCATIONS
Min / Scroll
Down arrow
Start / Reset button
Max / Scroll Up
arrow
LCD display
Menu / Select
and Lock-on
button
Battery compartment
AVOID EXPOSURE - LASER RADIATION IS
EMITTED FROM THIS APERTURE
Output socket
Input socket
Belt clip
Tripod mounting bushing
(underside)
S-22
8. Guardar y
avanzar
9. Salir de modo
Setup –
Listo para
medir
Medir:
Reinicia
Lap (vuelta)
Power Off
La unidad guardará estos parametros para uso futuro (incluyendo Fijar
modo continuo, Lock on/off) aún si se apaga y se vuelve a prender.
Terminado (DONE),
luego indica
Unidades
seleccionadas
Manual
Auto
Cada vez que se presiona cambia
entre arrancar y parar
Arrancar y parar iniciado por el
Sensor Optico Remoto (ROS)
Con reloj parado -
Reinicia reloj a 00:00.0
Con reloj corriendo - Hace paro al
tiempo transcurrido hasta el
momento. Para que el reloj continue,
presione nuevamente.
O
11.2 Operación de Modo Reloj
Se apaga automáticamente después
de 90 segundos si la unidad no esta
fijada en modo continuo
O
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-2
3.0 LCD DISPLAY SYMBOLS
On Target Indicator. Blinks on whenever there is an input
signal. Will appear to be solid on at higher frequencies.
Low Battery icon. Indicates that the batteries are low and
need to be replaced.
Times Ten icon. Indicates that the value shown is ten times
that which is displayed.
Laser Indicator. Red laser is on when this indicator is
illuminated.
Lock icon. Indicates that the unit is “Locked” on and making
continuous measurements (Lock mode).
S-21
1. Encender la
unidad
2. Entre modo
Setup
3. Entre selección
de modo
4. Seleccione
Modo TIMER
5. Guardar y
avanzar
6. Entre selección
de función de
reloj
7. Seleccione
función de reloj
ORepita hasta se
indica TIMER
El último modo
seleccionado se
despliega
1a. Para cambiar entre
modo Fijo y no Fijo
MAN o AUTO
Las últimaas unidades
seleccionadas se
despliegan
Locked On
O Cambia entre
Manual y Auto
Mantenga presionado el boton
11.0 Modo RELOJ (TIMER Mode)
11.1 Arreglo Para Modo Reloj
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-3
4.0 PLT200 SPECIFICATIONS
Laser Specifications:
Classification: Class 2 (per IEC 60825-1 Ed 1.2 2001-8)
Complies with FDA performance standards for laser products except
for deviations pursuant to Laser Notice No. 50, dated July 26, 2001.
Maximum Laser Output: 1mW
Pulse Duration: Continuous
Laser Wavelength: 650 nm
Beam Divergence: < 1.5 mrad
Beam Diameter: 4 x 7 mm typical at 2 meters
Laser Diode Life: 8,000 operating hours MTBF (1 year
warranty)
Non-Contact Specifications:
Ranges: RPM 5 – 200,000
RPS 0.084 – 3,333.3
RPH 300-999,990
Resolution: Fixed: 1 (10 above 99,999)
Auto-ranging: 0.001 to 1.0 (10 above 99,999)
Accuracy: ±0.01% of reading or resolution limit
Operating Range: up to 25 feet (7.62 m) or up to 70 degrees off
perpendicular to T-5 tape target
Contact Specifications using optional Remote Contact Assembly:
Range: Contact Tips: 0.5 to 20,000 RPM
10 cm / 12-inch Wheel: 0.5 to 12,000 RPM
Resolution: Fixed: 1 (10 above 99,999)
Auto-ranging: 0.001 to 1.0 (10 above 99,999) S-20
Medir
Llamar Máximo
o Minimo valor
guardado
Llamar Tiempo
en segundos
Si la unidad esta
fijada en modo
continuo:
Apagar
Mostrar el tiempo en
segundos de cuando
es apretado
hasta que la
última señal
de entrada
medido
Velocidad Máximo o
Minima (en el último
seleccionado Tach o
Rate modo unidades)
O
Mantenga presionado Fijar (Lock-on)
Reinicia Max/Min, Total y Tiempo de
Medida
10.2 Operación de Modo TOTALizer
Se apaga automáticamente después
de 90 segundos si la unidad no esta
fijada en modo continuo
O
NOTESE:
Apretar
una vez que antes
de 90 segundos
mantendrá las
medidas en la
memoria y el
despliegue prendió
más largo.
O
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-4
Contact Specifications (continued):
Accuracy: Revs: ±0.05% of reading (RPM) or resolution limit
(with no slippage)
Linear: ±0.5% of reading or resolution limit (with no
slippage)
Contact Measurements Ranges:
TACHOMETER:
Revolutions per Minute (RPM) 0.5 to 20,000 RPM
Revolutions per Second (RPS) 0.0833 to 333.33 RPS
Revolution per Hour (RPH) 30 to 999,990 RPH
RATES: Wheel Circumference:
Inches per Second 10 cm: 0.033 to 1312.3 IPS
12 in: 0.100 to 2,400.0 IPS
Inches per Minute 10 cm: 1.969 to 78,740 IPM
12 in: 6.000 to 144,000 IPM
Inches per Hour 10 cm: 118.11 to 999,990 IPH
12 in: 360.00 to 999,990 IPH
Feet per Second 10 cm: 0.003 to 109.36 FT/S
12 in: 0.009 to 200.00 FT/S
Feet per Minute 10 cm: 0.164 to 6,561.7 FT/M
12 in: 0.500 to 12,000 FT/M
Feet per Hour 10 cm: 9.843 to 393,700 FT/H
12 in: 30.000 to 720,000 FT/H
Yards per Second 10 cm: 0.001 to 36.453 YPS
12 in: 0.003 to 66.667 YPS
Yards per Minute 10 cm: 0.055 to 2,187.2 YPM
12 in: 0.167 to 4,000.0 YPM
S-19
Arreglo Para Modo TOTALizer (continuación):
NONE (Ninguno), 1,
2o 3
ORepita hasta el
número de
posiciones
decimales se
despliega
La unidad guardará estos parametros para uso futuro (incluyendo Fijar
modo continuo, Lock on/off) aún si se apaga y se vuelve a prender.
DONE (Terminado),
luego unidades
seleccionadas
DONE (Terminado),
USE CONTACT TIP (use punto de
contacto) o[rueda seleccionada],
luego unidades seleccionadas
Unidades= COUNT: Unidades Rotacionales/Lineares:
9. Entre selección
del número de
posiciones
decimales
10. Seleccione
posiciones
decimales
11. Guardar y
avanzar
12. Salir de modo
Setup –
Listo para
medir
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-5
Contact Measurements Ranges (continued):
RATES: Wheel Circumference:
Yards per Hour 10cm: 3.281 to 131,233 YPH
12 in: 10.000 to 240,000 YPH
Miles per Hour 10 cm: 0.002 to 74.564 MPH
12 in: 0.006 to 136.36 MPH
Centimeters per Second 10 cm: 0.084 to 3,333.3 CM/S
12 in: 0.21 to 3,048.0 CM/S
Centimeters per Minute 10 cm: 5.000 to 200,000 CM/M
12 in: 15.240 to 365,760 CM/M
Centimeters per Hour 10 cm: 300.00 to 999,990 CM/H
12 in: 914.40 to 999,990 CM/H
Meters per Second 10 cm: 0.001 to 33.333 M/SEC
12 in: 0.003 to 60.960 M/SEC
Meters per Minute 10 cm: 0.050 to 2,000.0 M/MIN
12 in: 0.153 to 3,657.6 M/MIN
Meters per Hour 10 cm: 3.000 to 120,000 M/H
12 in: 9.144 to 219,460 M/H
TOTALIZER:
Counts: 0 to 999,999
Scale Totals in Inches, Feet, Yards, Centimeters or Meters
Input: Internal or External optics or linear contact wheel
Timer Specifications:
Minutes:Seconds.Tenths to 99:59.9
Accuracy: ±0.2 second
Resolution: 0.1 second
S-18
6. Entre
selección de
Unidades

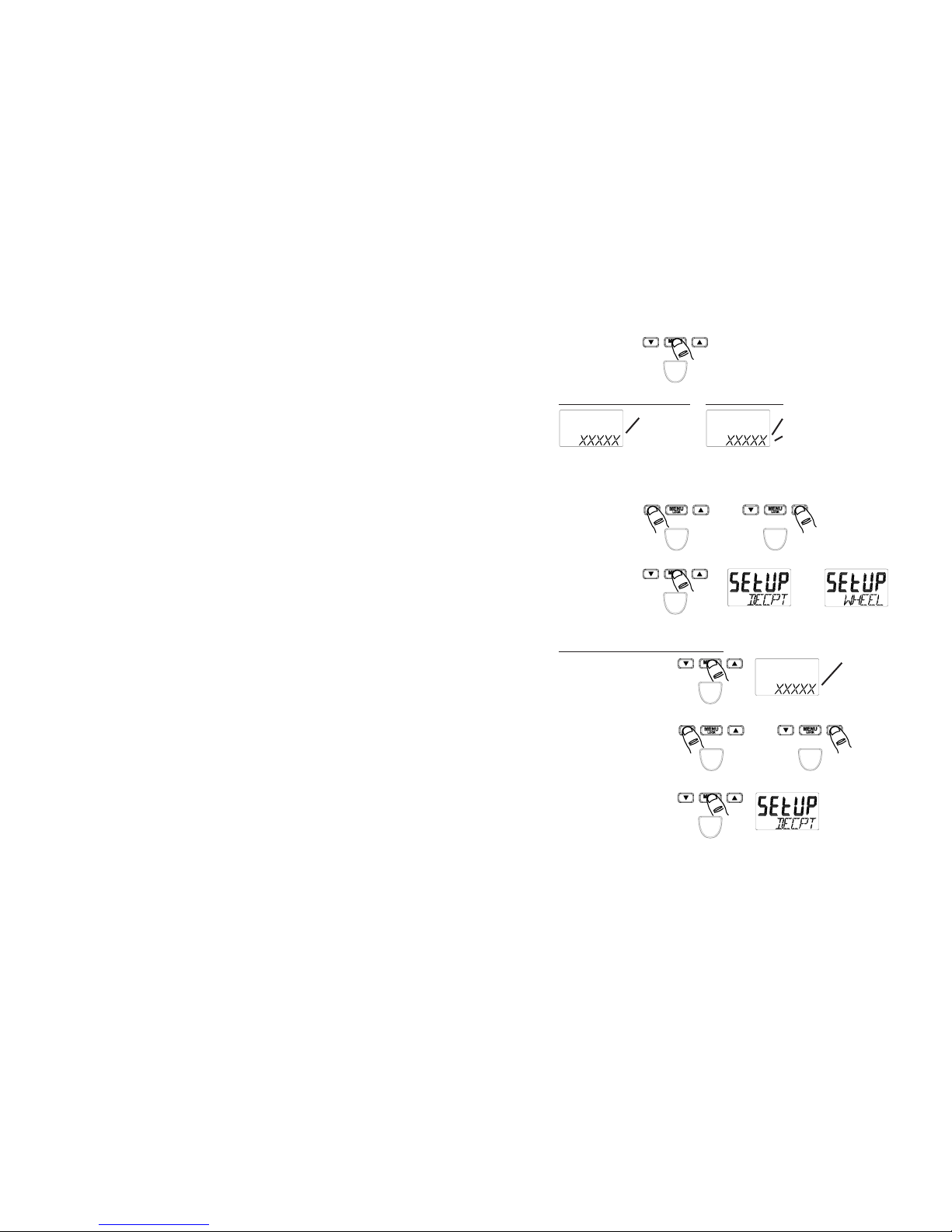

7. Seleccione
Unidades
8. Guardar y
avanzar
Rotacional: REV
Linear: INCH (pulgadas),
FEET (pies), YARDS
(yardas), CM, METER
(metros)
Differentes opciones se despliegan
para operación Interna o Externa
ROS Interno o Externo: RCA Externo:
COUNT
(Conteo)
Solamente
O Repita hasta que
las unidades
deseadas se
despliegan
COUNT o REV Unidades
Lineares
O
8a. Entre
selección de
Rueda
8b. Seleccione
Rueda
8c. Guardar y
avanzar
Solo para Unidades Lineares:
OCambie
entre 10CM
y 12IN (12
pulgadas)
La última
rueda
seleccionada
se despliega
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Display: Dual LCD Display (5-digit upper/scrolling, 5-digit
alphanumeric lower display)
Batteries: 2 “AA” 1.5 V (DC) alkaline included
(Note: Batteries are NOT rechargeable.)
Battery Life: 30 hours continuous typical with batteries provided
External Input:
Absolute max: -0.3 V to 5 V (DC)
Minimum: low below 1.2 V and high above 2 V (TTL compatible)
Edge: Triggers on Positive edge
Power Out: 3.0 V nominal, approx. 2.8 V @ 20 mA max
Pulse Output: 0 V to 3.3 V (DC) pulse
Same shape as External Input signal or high when internal
optics sees a reflection
Dimensions: 6.92” (17.58 cm) H x 2.4” (6.10 cm) W x 1.6” (4.06 cm) D
Weight: Approx. 7 oz. (210 g)
This product is designed to be safe for indoor use under the following
conditions (per IEC61010-1).
Installation Category II per IEC 664
Pollution Degree Level II per IEC 664
Temperature: 40 °F to 105 °F (5 °C to 40 °C)
Humidity: Maximum relative humidity of 80% for temperatures up
to 88 °F (31 °C) decreasing linearly to 50% relative
humidity at 100 °F (40 °C). Humidity non-condensing.
Specifications subject to change without notice. E-6S-17
1. Encender la
unidad
2. Entre modo
Setup
3. Entre
selección de
modo
4. Seleccione
Modo
TOTAL
5. Guardar y
avanzar
ORepita hasta
TOTAL es
despliegado
El último modo
seleccionado se
despliega
1a. Para cambiar entre
modo Fijo y no Fijo
Differentes mensajes se despliegan
para operatión Interna o Externa
Locked On
ROS Interno o Externo: RCA Externo:
EXTRN, luego mensaje
avanza, luego últimas
unidades seleccionadas
Ultimas
unidades
seleccionadas
Mantenga presionado el boton
10.0 Modo TOTALizer
10.1 Arreglo Para Modo TOTALizer
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-7
5.0 INPUT / OUTPUT
Output socket (TT
TT
T)
Input socket (SS
SS
S)
Input: Accepts remote sensor or
Remote Contact Assembly
(RCA). 1/8” (3.5mm) stereo
phone plug.
Output: 1 pulse per revolution TTL
output on internal operation.
Pulse repeater with external
sensors. 1/8” (3.5mm) mono
phone plug.
Pulse Output
Common
(GND)
Common
(GND)
Pulse Output
Signal Input
+3V Out to
Sensor
Common
(GND)
Common
(GND)
+3V Out to
Sensor
Signal Input
Input Connector Detail (Stereo plug)
Output Connector Detail (Mono plug)
S-16
La unidad guardará estos parametros para uso futuro (incluyendo Fijar modo
continuo, Lock on/off) aún si se apaga y se vuelve a prender.
DONE (Terminado),
USE CONTACT TIP (use
punto de contacto) o
[rueda seleccionada],
luego unidades
seleccionadas
Velocidad
Mínima
Velocidad
Máximo
O
Mantenga presionado Fijar (Lock-on)
9.2 Operación de Modo Velocidad
Reinicia Max/Min
Se apaga automáticamente después
de 90 segundos si la unidad no esta
fijada en modo continuo
O
11. Guardar y
avanzar
12. Salir de modo
Setup –
Listo para
medir
Medir
Llamar valor
Máximo guardado
Llamar valor
Mínimo guardado
Si la unidad esta
fijada en modo
continuo:
Apagar
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-8
6.0 PREPARATION FOR MEASUREMENT
6.1 Non-Contact Preparation
For Internal operation (Red laser) or External operation
using optional Remote Optical Sensor (ROS-Red LED).
6.2 Direct Contact Preparation
For External operation ONLY using optional Remote
Contact Assembly (RCA).
1. Clean
Shaft
As small as 1/8” wide
on side or radius edge
2. Apply 1/2”
square T-5
Reflective
tape
For Small Shafts:
Select and install contact option:
1. Contact Tip (Convex tip shown.
Use Concave tip for small shafts.)
Align flats
S-15
7. Seleccione
Unidades
8. Guardar y
avanzar
9. Entre
selección del
número de
posiciones
decimales
10. Seleccione
posiciones
decimales
NONE(Ninguno),
1, 2o 3
ORepite hasta el
número de
posiciones decimales
se despliega
O Repita hasta que las
unidades deseadas
se despliegan
8a. Entre
selección de
rueda
8b. Seleccione
rueda
8c. Guardar y
avanzar
Solo para unidades lineares:
Unidades
Rotacionales
Unidades
Lineares
O
OCambie entre
10CM y 12IN
(12 pulgadas)
La última rueda
seleccionado se
despliega
Arreglo Para Modo Velocidad (continuación):
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-9
6.3 Connecting External Sensors
Plug sensor into
Input socket
Tighten screw
securely into flat
on shaft.
Install with
pin in shaft
fully seated
in slot.
Tighten
screw.
2. 10 cm Wheel 3. 12 inch Wheel
OR
Remote Contact
Assembly (RCA)
(shown with optional 12 inch wheel)



In
SS
SS
S
Remote Optical
Sensor (ROS-P)
Infrared Sensor
(IRS-P)
Magnetic Sensor
with Amplifier
(MT-190P) S-14
OCambie entre
RATE y TOTAL.
Seleccione RATE.
El último modo
seleccionado se
despliega
Locked On
1a. Para cambiar entre
modo Fijo y no Fijo
Mantenga presionado el boton
2. Entre
modo
Setup
3. Entre
selección
de modo
4. Seleccione
Modo
RATE
5. Guardar y
avanzar
6. Entre
selección
de
Unidades
Rotacional: CRPS,
C RPM o C RPH
Linear: pulgadas por segundo (IPS),
pulgadas por minuto (IPM), pulgadas
por hora (IPH), pies por segundo
(FT/S), pies por minuto (FT/M), pies
por hora (FT/H), YPS, YPM, YPH, MPH,
CM/S,CM/M,CM/H,M/SEC,M/MIN,M/H
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-10
7.0 TAKING MEASUREMENTS
7.1 Non-Contact Measurements
7.2 Direct Contact Measurements
Hand-held
Laser
External Sensor (ROS shown)OR
Light
WARNING: Making measurements in direct contact with rotating
equipment can be dangerous. Keep all loose clothing and hair
away from exposed moving machinery. Keep the hand holding
the instrument well behind the back end of the Remote Contact
Assembly. Properly replace all machinery guards after completing
measurement. Do not use for rotation greater than 20,000 RPM.
to RCA
from PLT200 from PLT200
Rotational Linear
(Use concave
tip for small
shafts)
ONLYUSE MODERATE PRESSURE
S-13
1. Encender
la unidad
EXTRN, luego mensaje
avanza, luego últimas
unidades seleccionadas
9.0 Modo VELOCIDAD (RATE Mode)
NOTESE: Dispositivo externo de contacto remoto (RCA) debe de ser
introducido al enchufle de entrada.
9.1 Arreglo Para Modo Velocidad
Medir
Llamar valor
Máximo
guardado
Llamar valor
Mínimo
guardado
Si la unidad esta
fijada en modo
continuo:
Apagar
Velocidad
Mínima
Velocidad
Máximo
Se apaga automáticamente después
de 90 segundos si la unidad no esta
fijada en modo continuo
O
Mantenga presionado Fijar (Lock-on)
Reinicia Max/Min
O
8.2 Operación de Modo TACHómetro
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-11

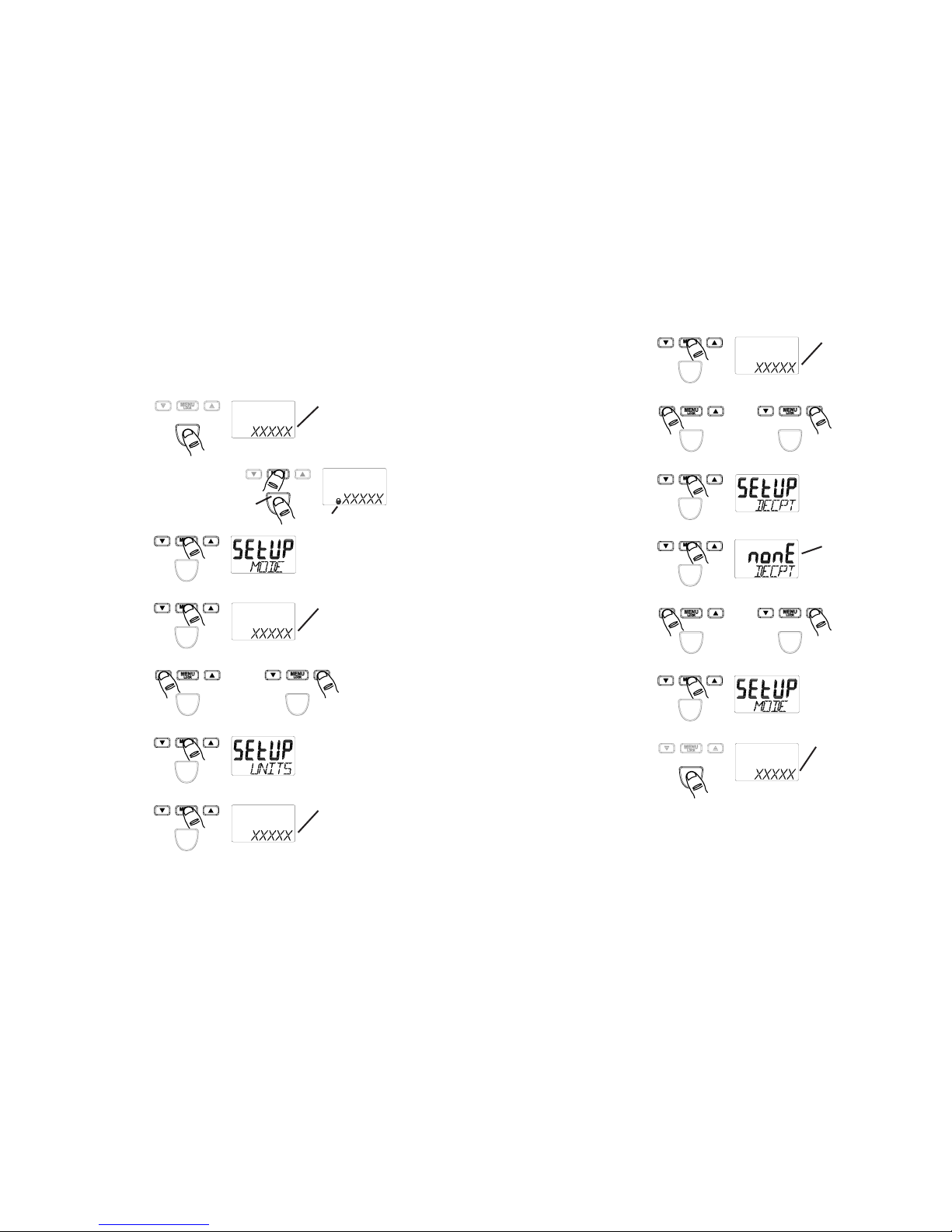

1. Turn
Power
ON
2. Enter
Setup
3. Enter
selection
of Mode
4. Select
TACH
Mode
5. Save and
advance
OR Repeat until TACH
displayed
Last Mode selected is
displayed
1a. To toggle Lock
On/Off
Last Units selected
are displayed
Locked On
Press and Hold
8.0 TACHometer Mode
Tachometer measures speed or linear rate with respect to time. Time intervals
are seconds, minutes, or hours. Rotational speed can be measured in Revolutions
(Revs) per second, per minute, or per hour. The most common measurement is
RPM or Revs per minute using the optical tachometer mode.
8.1 TACHometer Setup
S-12
NONE, 1, 2o 3
ORepita hasta el
número de
posiciones
decimales se
despliega
La unidad guardará estos parametros para uso futuro (incluyendo Fijar
modo continuo, Lock on/off) aún si se apaga y se vuelve a prender.
O Repita hasta
que las
Unidades
deseadas se
despliegan
Terminado (DONE),
luego indica
Unidades
seleccionadas
7. Seleccione
Unidades
8. Guardar y
avanzar
9. Entre selección
del número de
posiciones
decimales
10. Seleccione
posiciones
decimales
11. Guardar y
avanzar
12. Salir de modo
Setup –
Listo para
medir
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-12
NONE, 1, 2or 3
OR Repeat until
desired decimal
places displayed
Unit will remember these settings (including lock on/off) even if turned off
and back on.
OR Repeat until
desired Units
displayed
DONE, then Units
selected
6. Enter selection
of Units
7. Select Units
8. Save and
advance
9. Enter selection
of number of
decimal places
10. Select decimal
places
11. Save and
advance
12. Exit Setup –
Ready to
measure
RPS, RPM or RPH
S-11
8.0 Modo TACHómetro
8.1 Arreglo Para Modo TACHómetro
1. Encender
la unidad
2. Entre
modo
Setup
3. Entre
selección
de modo
4. Seleccione
Modo
TACH
5. Guardar y
avanzar
6. Entre su
seleccion
de
Unidades
ORepita hasta se
indica TACH
El último modo
seleccionado se
despliega
1a. Para cambiar entre
modo Fijo y no Fijo
RPS, RPM o RPH
Las últimaas unidades
seleccionadas se
despliegan
Locked On
Mantenga presionado el boton
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-13
8.2 TACHometer Operation
Measure
Recall Max
Recall Min
If unit Locked
on:
Power OFF
Min Speed
Max Speed
Automatic after 90 seconds
if unit not Locked on
OR
Press and hold Lock on
Resets Max/Min
OR
9.0 RATE Mode
Measurement of units in addition to Revs requires the attachment of the
Remote Contact Assembly and tips/wheels. With this attachment, the unit
can measure RATE inputs-revs, inches, feet, yards, centimeters and meters
either per second, per minute or per hour, as well as miles per hour.
NOTE: External Remote Contact Assembly (RCA) must be inserted into
input socket.
S-10
7.0 TOMANDO MEDIDAS
7.1 Medidas Sin Contacto
7.2 Medidas Contacto Directo
Sensor de mano
Láser
Sensor Externo (ROS es mostrado)
O
Luz
AVISO: Tomando meididas en contacto directo con equipos en movimiento
rotacional puede ser peligroso. Mantega toda clase de ropa, tanto como el pelo
lejos de toda superficie de equipo en movimiento. Mantenga la mano que
sostiene el instrumento bien detrás del lado posterior del dispositivo de contacto
remoto (RCA). Vuelva a colocar nuevamente toda pieza con fin de seguridad
después de terminar las mediciones. No es para el uso con velocidades
rotacionales mayores de 20,000 RPM.
hacia
RCA
del PLT200 del PLT200
Rotacional Linear
(Use punto cóncavo
para barras
pequeñas)
USE SOLAMENTE PRESION MODERADA
(No mostrado:
IRS-P,
MT-190P)
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-14
9.1 RATE Setup
1. Turn
Power
ON
2. Enter
Setup
3. Enter
selection
of Mode
4. Select
RATE
Mode
5. Save and
advance
6. Enter
selection
of Units
OR Toggles between
RATE and TOTAL.
Select RATE.
Last Mode selected is
displayed
1a. To toggle Lock
On/Off
Rotational: C RPS,
C RPM or C RPH
EXTRN, then scrolling
message, then last
Units selected
Locked On
Linear: IPS, IPM, IPH, FT/S, FT/M, FT/H,
YPS, YPM, YPH, MPH, CM/S, CM/M, CM/H, M/SEC,
M/MIN,M/H
Press and Hold
S-9
6.3 Conectando Sensores Externos
Introducir el sensor
en el enchufle de
entrada
Apriete bien el
tornillo en la
parte plana en la
barra.
Sensor Optico
Remoto (ROS-P)
Instale con la
aguja en la
barra bien
puesta en el
la ranura.
Apriete el
tornillo.
2. Rueda de 10 cm 3. Rueda de 12 pulgadas
O
Dispositivo de Control
Remoto (RCA)
(mostrado con rueda opcional de 12 pulgadas)



En
SS
SS
S
Sensor Infrarrojo
(IRS-P)
Sensor Magnético
conAmplificador
(MT-190P)
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-15
NONE, 1, 2or 3
OR Repeat until
desired decimal
places displayed
OR Repeat until
desired Units
displayed
8a. Enter
selection of
Wheel
8b. Select
Wheel
8c. Save and
Advance
Only for Linear Units:
Rotational Units Linear Units
OR
OR Toggles
between 10CM
and 12IN
Last Wheel
selected is
displayed
7. Select Units
8. Save and
advance
9. Enter selection
of number of
decimal places
10. Select decimal
places
11. Save and
advance
RATE Setup (continued):
S-8
6.0 PREPARACION PARA LA MEDICION
6.1 Preparación No Contacto
Para uso interno (Láser rojo) o operación externo con el
uso del Sensor Optical Remoto (ROS-LED rojo).
6.2 Preparación Contacto Directo
Para operación externa SOLAMENTE usando el dispositivo
de contacto remoto (RCA).
1. Limpie
la barra
Tan pequeñas coms
1/8” de ancho en el
lado o borde radio
2. Aplique 1/2
pulgada de
cinta reflectiva
cuadrada T-5
Para barras pequeñas:
Seleccionar y instalar opción de contacto:
1. Punto de contacto (Punto
Convexo mostrado. Utilice Punto
Cóncavo para barras pequeñas.) Alinee las
partes planas
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-16
Unit will remember these settings (including lock on/off) even if turned off
and back on.
DONE,
USE CONTACT TIP or
[wheel selected],
then Units selected
Min Speed
Max Speed
OR
Press and hold Lock on
12. Exit Setup –
Ready to
measure
Measure
Recall Max
Recall Min
If unit Locked
on:
Power Off
Resets Max/Min
9.2 RATE Operation
Automatic after 90 seconds
if unit not Locked on
OR
S-7
5.0 ENTRADA / SALIDA
Enchufle de
salida (TT
TT
T)
Enchufle de
entrada (SS
SS
S)
Entrada: Acepta sensor remoto o
dispositivo de contacto
remoto (RCA). Conector de
1/8” (3.5mm) fono estéreo.
Salida: 1 pulso por revolución salida
TTL en operación interna.
Repitidor de pulso con
sensores remotos. Conector
1/8” (3.5mm) fono monaural.
Salida Pulso
Comun
(tierra, GND)
Comun
(tierra, GND)
Salida Pulso
Señal de entrada
+3V Salida a
Sensor
Comun
(tierra, GND)
Comun
(tierra, GND)
+3V Salida a
Sensor
Señal de entrada
Detalles de Conector de Entrada (estéreo)
Detalles de Conector de Salida (monaural)
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

E-17
1. Turn Power
ON
2. Enter Setup
3. Enter
selection of
Mode
4. Select
TOTAL
Mode
OR Repeat until
TOTAL displayed.
Last Mode selected
is displayed
1a. To toggle Lock
On/Off
Different messages displayed for
Internal or External operation.
Locked On
Internal optics or External
optical sensor (i.e. ROS):
External Remote Contact
Assembly:
EXTRN, then scrolling
message, then last
Units selected
Last Units
selected
Press and Hold
10.0 TOTALizer Mode
Totalizer accumulates input on an ongoing basis. In the simplest form the unit acts as
an optical counter, incrementing the display each time an input pulse is sensed. Using
the Remote Contact Assembly with various tips and wheels, the unit can totalize in
revs, inches, feet, yards, centimeters, and meters.
10.1 TOTALizer Setup
Despliegue: 5 x 0.5” (12.7mm) dígitos numéricos más 5 alfanuméricos LCD
Baterías: 2 “AA” 1.5 V (CC) alcalinos incluidas
(Notese: Baterías NO se pueden volver a cargar.)
Vida de Batería: típicamentes 30 horas continuas con las baterías
suministrados
Entada externa:
Máximo absoluto: -0.3 V a 5 V (CC)
Mínimo: bajo a menos de 1.2 V y alto por encima de 2 V
(compatible con TTL)
Borde: Cambia en borde positivo
Potencia Salida: 3.0 V nominal, aprox. 2.8 V @ 20 mA max
Salida Pulso: 0 V a 3.3 V (CC) pulso, Misma forma que la señal de
entrada externa o alta cuanda la óptica interna ve una réfleccion
Dimensiones:6.92” (17.58 cm) de alto x 2.4” (6.10 cm) de ancho x 1.6”
(4.06 cm) de profundo
Peso: Aprox. 7 onzas. (210 g)
Este producto fue concebido para ser segura para uso interno bajo las
siguientes condiciones (según IEC61010-1).
Categoría de instalación II según IEC 664
Grado de nivel de contaminación II según IEC 664
Temperatura: 40 °F a 105 °F (5 °C a 40 °C)
Humedad: Humedad relativa maxima de 80% para temperatures hasta
88 °F (31 °C) disminuyendo linearmente hasta un 50% de
humedad relativa a una temperatura de 100 °F (40 °C).
Humedad sin condensar.
Especificaciones sujetos a cambios sin aviso previo.
S-6
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]
