Morso 4560 User manual

1
DK ENG
Morsø Indsats · Insert
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [email protected] · Website: www.morsoe.com
DK Opstillings- og betjeningsvejledning
UK Instructions for installation and use

2
DK ENG
INDHOLD · CONTENT
DK 1.0 Opstilling af Deres morsø ovn .. .. .. .. .. .. .. .. .. .. ..5
2.0 Fyringsteknik/Brugen af Deres ovn .. .. .. .. .. .. .. 11
3.0 Regelmæssig vedligeholdelse af ovnen . .. .. .. .. 15
UK 1.0 Installing your Morsø stove .. .. .. .. .. .. .. .. .. .. .. 19
2.0 Firing/using the stove. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 25
3.0 Routine stove maintenance .. .. .. .. .. .. .. .. .. .. .. 29

3
DK ENG
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [email protected] · Website: www.morsoe.com
Opstillings- og betjeningsvejledning
4560 & 5060
EN 13240

4
DK ENG
1.0 Opstilling af Deres morsø ovn Side nr
1.1 Udpakning af ovnen 5
1.2 Opstilling af ovnen 5
1.3 Skorstensfejer 5
1.4 Ovnens placering/Afstandskrav 5
1.5 Skorstenen 8
1.6 Tilslutning til muret skorsten 9
1.7 Tilslutning til stålskorsten 9
1.8 Trækforhold 10
2.0 Fyringsteknik 11
2.1 Optænding og fyringsintervaller 12
3.0 Regelmæssig vedligeholdelse af ovnen 15
3.1 Udvendig vedligeholdelse 15
3.2 Indvendig vedligeholdelse 15
3.3 Rensning af ovn 16
4.0 Alternative brændselsformer 17
Ekstra tilbehør
Til Morsø ovnene tilbydes et omfattende skorstens-, gulvplade- og tilbehørsprogram, der kan
lette den daglige betjening og vedligeholdelse af Deres Morsø ovn.
Indhold
Til lykke med Deres nye Morsø ovn!
Morsø, som er den største udbyder på det danske
marked, har siden 1853 fremstillet brændeovne
af den højeste kvalitet. Hvis De blot følger om-
stående instruktioner, er vi sikre på, at De også vil
få nytte og glæde af Deres nye ovn i mange år.

5
DK ENG
1.1 Udpakning af ovnen
Det anbefales at være to mand til dette arbejde, da ovnen er tung at håndtere ene.
MORSØ 4560 vejer ca. 82 kg. og 5060 vejer ca. 100 kg.
Ovnen er egnet til intermitterende brug.
1.2 Opstilling af ovnen
Man skal være opmærksom på nationale og lokale bestemmelser vedrørende opstilling af
brændeovne. Samtidig skal man følge de lokale bestemmelser med hensyn til tilslutning til
skorsten samt opstilling af skorstene. Spørg evt. Deres skorstensfejer til råds. Det er dog Dem
selv, Deres tekniske rådgiver eller håndværker, der er ansvarlig for, at de nationale og lokale
bestemmelser overholdes.
1.3 Skorstensfejer
Det kan, som nævnt, være klogt at rådføre sig med den lokale skorstensfejer inden opstilling
af ovnen. Under alle omstændigheder skal skorstensfejeren underrettes, når brændeovnen er
opstillet. Skorstensfejeren foretager et check af installationen, og der aftales fejningsterminer.
Hvis skorstenen ikke har været i brug i nogen tid, bør den undersøges for revnedannelser,
fuglereder m.v., inden den igen tages i brug.
1.4 Ovnens placering/Afstandskrav.
Indsatsovnen er beregnet til indbygning i murværk eller i eksisterende pejseåbning.
De tilstødende materialer skal være ubrændbare.
Et lag tapet bliver normalt, når det er påsat murværk, betragtet som ikke-brændbart mate-
riale. Et ikke brændbart underlag skal dække gulvet mindst 30 cm foran fyrdøren, og mindst
15 cm til hver side foran fyråbningen.
Vær opmærksom på at gulvet skal kunne bære installationen.
Kun når ovnen placeres op ad brandbart materiale, stilles der krav til afstand.
Hvis indsatsovnen ikke indbygges, men opstilles som fritstående, gælder der følgende af-
standskrav.
Morsø 4560 Morsø 5060
Møbleringsafstand 850 mm. 900 mm.
Afstand til bagvæg 400 mm. 350 mm.
Afstand til 90° sidevæg 250 mm. 300 mm.
Møbleringsafstand
Den anbefalede møbleringsafstand er henholdsvis 850 mm og 900 mm. men man bør dog
vurdere, om møbler og andet vil blive udtørret af at stå tæt på ovnen.
Afstand til brændbart materiale foran ovnen er henholdsvis 850 mm. for Morsø 4560 og
900mm. for Morsø 5060.
En brændeovn bliver varm under fyring. Der skal derfor udvises en fornøden forsigtighed,
specielt i.f.m. børns kontakt med ovnen.
Ovnen er udstyret med et aftageligt håndtag i rustfrit stål - et materiale der leder varmen dår-
ligt. Når håndtaget er fjernet, er ovnen samtidig mere børnesikker. Ved korrekt fyring vil venti-
lerne ligeledes let kunne betjenes uden brug af handske.
1.0 Opstilling af Deres Morsø Ovn

6
DK ENG

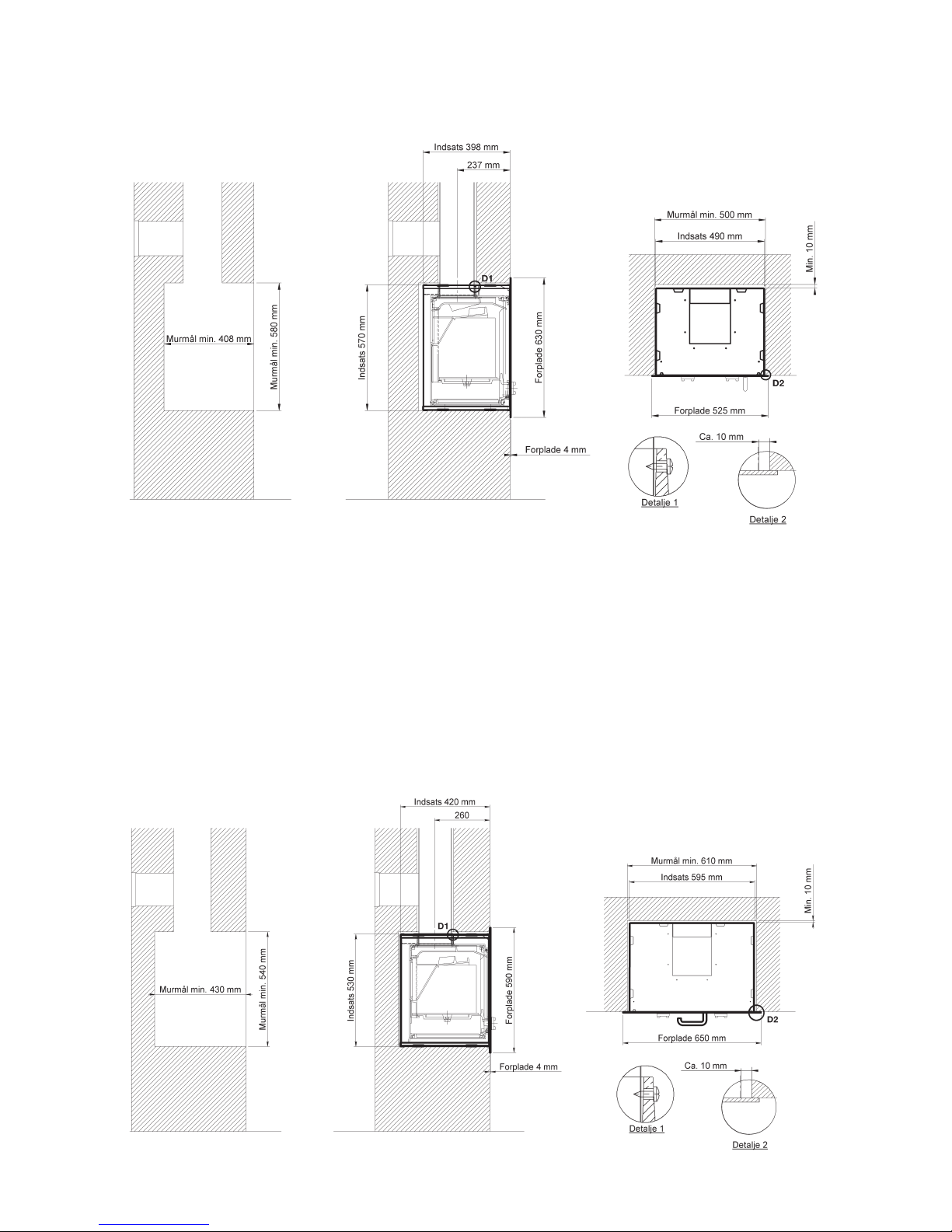

Montering af Morsø 4560/5060 indsatsovne
Indsatsovnene kan enten indbygges i en eksisterende åben pejs eller placeres i en muråb-
ning, der opbygges til formålet. Monteringsanvisningen kan anvendes i begge tilfælde.
Der findes utallige individuelle udførelser af pejseåbninger. Følgende er derfor en principiel
monteringsvejledning.
I) Eksisterende røgspjæld i skorsten fjernes eller låses i åben stilling
2) Efter udpakning tages røgledepladen og stenene ud af ovnen, og støbeindsatsen løftes ud
af pladekassen. Det skyldes, at det er nemmere at tilpasse og placere pladekassen korrekt
uden det relativt tunge brændkammer. For at undgå skamferinger, anbefales det, at være
to til dette arbejde.
3) Det er vigtigt, at der er nogle millimeter luft mellem pladekassen og det omgivende murværk,
da varmeudvidelsen af pladekassen ellers kan forårsage revnedannelse i murværket.
4) Pladekassen skal rettes op med underlagsmateriale, så bunden bliver vandret. Bemærk, at
kassen skal være plan med murværket ( se skitse ). Kassen fastgøres i forhold til pejsens
bund evt. med 2 skruer boret igennem kassens bund 2-3 cm fra de bageste hjørner.
5) Det kan være en fordel at isolere omkring pladekassen med 25-50 mm Rockwool eller lig-
nende varmebestandigt isoleringsmateriale.
6) Forbindelsen mellem indsatsen og skorstenen udføres med et ø 155 mm rør, som fastgøres
i røgrørsstudsen med de medfølgende selvskærende skruer (forboring ø 3,00 mm) og tæt-
nes med den medfølgende tætningssnor.
7) Mellem røgrøret og den murede skorsten tætnes med ildfast mørtel. En varmeudvidelse af
røgrøret kan forårsage revnedannelse i den ildfaste mørtel. Det er derfor vigtigt at bruge en
murbøsning og tætningssnor.
8) Hvis der ikke i forvejen er en renselem som vist på skitserne, kan det være en fordel at mon-
tere en. Herved gøres monteringen af røgrøret lettere; men i nogle tilfælde kan det være et
krav fra skorstensfejeren.
9) Når kassen er korrekt placeret, løftes støbejernsindsatsen på plads, og røgstudsen der er
monteret røgrøret trækkes ned på plads og spændes sammen med støbejernskammeret
med de medfølgende skruer. Fastspændingen af røgstudsen sker inde fra brændkammeret
gennem ovnens dør.
10) Stenene og røgledepladen monteres igen. Først sættes det ene sæt sten ind i ovnen,
herefter lægges røgledepladen diagonalt gennem døren og løftes op mens det sidste sæt
sten monteres.
11) Fyrdøren afmonteres, med medfølgende umbrachonøgle, ved at løsne de 2
umbrachoskruer på indersiden af hængslerne, inden omramningspladen monteres
med de 4 medfølgende M6 buttonheadskruer.
12) Efter montering af omramningspladen, kan det være nødvendigt at justere rystestan-
gen, hvis den går imod rammen. Rystestangen kan justeres ved at bøje den lidt opad.

7
DK ENG
Morsø 5060 indsatsovn
Morsø 4560 indsatsovn

8
DK ENG
1.5 Skorstenen
Hvis lokale bestemmelser tillader det, kan ovnen tilsluttes en skorsten, hvortil der i forvejen er
tilsluttet et andet lukket ildsted ( f.eks. oliefyr eller en anden brændeovn ). Man skal være op-
mærksom på eventuelle krav til placering af røgrør, hvis to eller flere ildsteder tilsluttes samme
skorsten.
Brændeovnen må aldrig tilsluttes en skorsten, hvor et gasfyr er tilsluttet.
En moderne effektiv ovn stiller større krav til Deres skorsten. Lad derfor skorstensfejeren vur-
dere skorstenen.
Skorstenens lysning skal følge de nationale og lokale bestemmelser. Men generelt bør lys-
ningsarealet mindst være 175 cm2 (150 mm diameter ) for brændeovne.
En for stor skorstenslysning bevirker, at der bruges for meget energi på at få opvarmet skor-
stenen til et acceptabelt træk. Er der tale om en muret skorsten med større lysning, anbefales
det at isætte en isolerende skorstensforing med den rigtige diameter. Herved opnås et forøget
træk og tillige en bedre fyringsøkonomi.
Der stilles ingen krav til nogen bestemt skorstenshøjde, men den skal være så høj, at trækfor-
holdene er i orden og røgen ikke generer. Som hovedregel er trækforholdene tilfredsstillende,
når skorstenen er 4 meter over ovnen og er ført mindst 80 cm over tagrygningen. Placeres
skorstenen ved husets sider bør toppen af skorstenen aldrig være lavere end husets tagryg
eller tagets højeste punkt. Bemærk, at der ofte gælder nationale og lokale bestemmelser med
hensyn til placering af skorstene i forbindelse med stråtag. Se afsnittet trækforhold 1.9.
Skorsten og røgrør skal forsynes med renselemme. Størrelsen på renselemme i skorsten skal
mindst svare til skorstenens lysningsareal.
Skorstenen skal være tilgængelig for udvendigt eftersyn, og der skal være mulighed for ad-
gang til renselemme og til skorstenen, hvis den skal renses fra toppen (eks. stålskorstene).

9
DK ENG
1.6 Tilslutning til muret skorsten
I væggen fastmures en røgrørsbøsning, og røgrøret føres ind i denne. Røret må ikke stikkes
ind i selve skorstensåbningen, men kun gå til den indvendige side af skorstenslysningen.
Samlingerne ved ovn/rør og rør/murbøsning skal tætnes med den vedlagte glassnor. Normalt
behøver man ikke tætne mellem evt. rørsamlinger.
Evt. overgang fra lodret til vandret røgrør kan med fordel monteres med en blød bøjning for at
undgå tab af skorstenstræk.
Dimensioneringen af røgrør skal følge de nationale og lokale bestemmelser. Morsø anbefaler
dog, at røgrør udføres i 2 mm stålplade, da det vil forlænge røgrørets levetid.
1.7 Tilslutning til stålskorsten
Er der tale om opstilling, hvor skorstenen føres direkte op gennem loftet, skal man følge de
nationale og lokale bestemmelser m.h.t. skorstenens afstand til brandbart loft. Skorstenen
tætnes ved røgtuden med vedlagte glassnor. Det er vigtigt at skorstenen er monteret med
tagbæring, så det ikke er ovnen der bærer skorstenen. (Se skorstensfabrikantens vejledning).
En stor vægt på ovnens topplade kan forårsage revnedannelse af denne. Morsøs garanti om-
fatter ikke toppladen, hvis skorstenen er monteret uden tagbæring.
Skulle der opstå skorstensbrand i.f.m. fejlbetjening af ovnen eller længere tids anvendelse af
fugtigt brændsel, lukkes ventilerne helt, og brandvæsnet kontaktes.
Vær opmærksom på!
Rensningsmuligheder. Tal med skorstensfejeren.
Ved for lidt træk i skorstenen kan man med fordel montere røgrøret ovenud,
da man derved mindsker røgvandringen i selve brændkammeret.
Undgå flere bøjninger end nødvendigt og begræns røgrørslængden, da træk-
forholdene ellers nedsættes.
Frisklufttilførsel
En brændeovn kræver luft til forbrændingen. Dette bevirker, at brændeovns-
fyring er med til at give et sundt indeklima i et hus. Hvis huset er meget tæt,
og især hvis der er emhætte eller ventilationsanlæg i huset, kan det være nød-
vendigt at anbringe en luftrist i det rum, hvor brændeovnen er opstillet. I mod-
sat fald vil skorstenstrækket blive for svagt, hvilket kan medføre at ovnen ikke
vil brænde ordentligt, og der kan komme røg ud af ovnen når fyrdøren åbnes.
Er det nødvendigt at anbringe luftriste, skal de placeres således, at de ikke
kan blokeres.

10
DK ENG
1.8 Trækforhold
Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skortstenstræk. Der
kræves, for begge ovntyper, et skorstenstræk på mindst 12 pa. for at afgive tilfredsstillende
forbrænding og forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndøren åb-
nes under meget kraftig fyring.
4560: Røggastemperaturen ved nominel ydelse er 291°C henført til 20°C.
Røggasmasseflowet er 4,9 gr./sek.
5060: Røggastemperaturen ved nominel ydelse er 333°C henført til 20°C.
Røggasmasseflowet er 6,6 gr./sek.
Er De i tvivl, kan De eventuelt lade Deres skorstensfejer måle trækket i skorstenen.
Trækforhold
Skorstenens træk skabes på grund af forskellen mellem den høje temperatur
i skorstenen og den koldere udetemperatur. Skorstenens længde og isolering,
vind og vejrforhold er også afgørende for, at man kan opnå det rette under-
tryk, så trækket skabes.
Nedsat træk fremkommer når:
- temperaturforskellen er for lille. Eksempelvis ved for dårlig isoleret skors-
ten.
Hvis skorstenen er kold, kan det inden optænding hjælpe at antænde (af-
blusse) en sammenkrøllet avis i skorstenens rensedør.
- Udetemperaturen er for høj. Eksempelvis om sommeren.
- Det er vindstille.
Skorstenen ikke har den rette højde, så den er i læ af tagflade og høje træer.
I disse tilfælde er der også størst risiko for røgnedslag.
- Der kommer falsk luft ind i skorstenen. Eksempelvis gennem manglende
fuger eller utætheder ved renselem eller røgrør.
- Der er utætte ubenyttede ildsteder tilsluttet skorstenen.
- Røgrør og skorsten er tilstoppet af sod p.g.a. manglende rensning.
- Huset er for tæt (se afsnittet: Frisklufttilførsel).
Godt træk fremkommer når:
- Temperaturforskellen i skorstenen og udenfor er stor. Altså ved fyring, når
behovet er størst.
- Det er klart i vejret og der er en god vind.
- Skorstenen har den rette højde. Min. 4 meter over ovnen og fri af tagryg.

11
DK ENG
VIGTIGT!
Træ er et yderst gasholdigt materiale (ca. 75 %). Disse gasser frigives under op-
varmning og antændelse af træet. Det er derfor vigtigt at disse gasser antæn-
des hurtigt efter en påfyldning.
Ligger træet kun og ulmer, specielt efter en ny påfyldning, giver det en kraftig
røgudvikling, som i værste fald kan forårsage en eksplosionsagtig antændelse
af gasserne med skader på ovnen til følge.
For at kunne antænde disse frigivne gasser fra træet og opretholde klare og bli-
vende flammer i forbrændingsforløbet, er det derfor vigtigt altid at tilføre den
nødvendige mængde ilt (luft)
Indstilling af lufttilførsel, optændingsmetode og fyringsintervaller er afhængig af
skorstenstræk, vind- og vejrforhold, varmebehov, brændsel m.m. Derfor kan der
gå tid, inden De kender ovnens korrekte funktion under de givne forhold.
Selv om der kan fyres med næsten alle former for træ i Deres Morsø ovn, bør
man ikke fyre med vådt eller ulagret træ. Træ bør under tag lagres mindst 1 år
og helst 2 år med fri adgang for vind. Træ skal kløves hurtigst muligt efter fæld-
ningen, hvis det skal tørre hurtigt.
Brug aldrig drivtømmer, da det som regel er meget saltholdigt, og ødelægger
dermed både ovnen og skorsten. Imprægneret og malet træ samt spånplader
udsender giftig røg og dampe og må derfor heller ikke anvendes som brænde.
Bemærk, der må ikke anvendes flydende brændsel i ovnen.
Brændestykker med en diameter større end 10 cm bør altid kløves.
Brændestykkerne må ikke være længere, end de kan ligge plant over glødelaget
med luft til begge ender.
Maximal brændelængde i ovnen er 30 cm. i 4560 og 35 cm i 5060.
Maximal brændemængde for begge ovne er 2,5 kg i timen
De første optændinger skal være moderate, således at den varmebestandige
maling kan hærdes, inden der fyres kraftigere. Malingen kan i hærdningsfasen
udvikle røg og lugtgener under den første optænding, hvilket er ganske normalt.
Sørg derfor for udluftning i denne periode.
2.0 Fyringsteknik/Brugen af Deres ovn
Ovnens varmeafgivelse reguleres med 2 trækventiler i lågen, hvor luften ledes gennem og
rundt om brændkammeret og tilføres som sekundær forvarmet luft, i toppen af flammerne.
Derfor skal begge ventiler i princippet være lige meget åben, afhængig af trækforhold, brænd-
sel og varmebehov.
Ovnens nominelle varmeydelse: 4560 er 4,2 kW og 5060 er 5,8 kW.
Deres nye Morsø ovn er EN afprøvet og anbefalet til fyring med træ.

12
DK ENG
1. Glødelaget dannes hurtigt ved optænding med 2-
4 optændingstabletter eller 7-10 sammenkrøllede
avissider under ca. 1-2 kg tørt pindebrænde.
2. Der åbnes helt for sekundærluften (ventilerne).
3. Efter antænding af papiret/sprittabletterne lukkes fy-
rdøren på klem, så der er godt med træk ved en åb-
ning på ca. 2 cm.
4. Når man kan se (efter 5-10 min.), at skorstenen er
så varm, at der er træk igennem den, lukkes døren
helt. Hvis alle forudsætninger er opfyldt, vil der efter
yderligere ca. 15-20 min. være dannet et pænt glø-
delag i brandkammeret.
2.1 Optænding og fyringsintervaller
Under optænding er der behov for en stor luftmængde. Startes der op med en helt kold ovn,
kan man med fordel lade døren stå på klem de første minutter. Rysteristen skal ved træfyring
være i lukket tilstand, dvs. at rystestangen er skubbet helt ind. Under dårlige trækforhold kan
lidt primær luft gennem risten lette optændingen; men bemærk at denne lufttilførsel kan være
årsag til en midlertidig tilsodning af såvel sten som glas.
For at opbygge et isolerende askelag i bunden af ovnen, bør De ved første optænding af-
brænde ca. 1 kg tørt pindebrænde. Behold herefter altid ca. 1 cm aske i bunden af brænd-
kammeret.

13
DK ENG
5. Normal påfyring bør ske, mens der endnu er gløder
tilbage. Fordel gløderne i bunden, dog flest foran i
ovnen.
6. Der lægges 3-4 stykker brænde à ca. 0,5-0,7 kg og
ca. 25-30 cm lange ind over gløderne i ét lag med
en afstand på ca. 1 cm mellem træ-stykkerne.
7. Når den sekundære lufttilførsel (ventilerne) er åbnet
på max. og døren lukkes, vil den friske træ mæng-
de være antændt på et par minutter.
8. Herefter justeres den sekundære (ventilerne) luft-
mængde ned til den ønskede position, og den opti-
male forbrænding vil fortsætte til grundglød.
Under den nominelle afprøvning lå påfyld-ningsin-
tervallet på 60-70 minutter.
9. En ny portion træ kan påfyres på samme måde som
angivet i pkt. 5 & 6.

14
DK ENG
Sammenligning træfyring og olie:
Træart (vandindhold på 20%) Antal rummeter pr. 1000 l. olie
Eg 7,0
Bøg 7,0
Ask 7,2
Ær 7,5
Birk 8,0
Elm 8,9
Rødgran 10,4
Ædelgran 10,9
Evt. natoverfyring frarådes på det kraftigste. Det sviner milljøet og giver en
ringe udnyttelse af brændet, da træets gasser med den lave temperatur ikke
antændes. Istedet sætter det sig som sod (uforbrændte gasser) i skorstenen
og i ovnen. Under ekstreme forhold såsom dårligt skorstenstræk, stor mæng-
de træ eller vådt træ kan en eksplosionsagtig antændelse i værste fald fore-
komme.
Ved fyring om sommeren, når behovet for varme er minimal, bliver forbræn-
dingen dårlig. Ovnen varmer for meget og man skruer ned for forbrændingen.
Men husk altid at sørge for at der er blivende flammer, så længe træet ikke
er omdannet til trækul. Ønsker De at fyre svagere gøres dette ved at påfylde
mindre mængde træ.
Hvis man fyrer med vådt brænde, vil en stor del af brændets varmeenergi
medgå til at fortrænge vandet fra brændet, uden at afgive varme til ovnen.
Denne ufuldstændige forbrænding medfører sodaflejring i ovn, rør og skor-
sten.
Normalt skal ovndøren altid åbnes roligt de første 2-3 centimeter, og man skal vente til tryk-
ket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener specielt i
forbindelse med dårlige trækforhold.
Åbn aldrig ovndøren under voldsom fyring.
Når træet er brændt ud, er det omdannet til glødende trækul. Hvis der så forinden er dannet
et godt glødelag oven på et tilstrækkeligt lag aske, kan ovnen holde sig varm meget længe
ikke mindst i kraft af støbejernets gode egenskaber.

15
DK ENG
3.1. Udvendig vedligeholdelse
Ovnens overflade er malet med en varmebestandig senotherm maling. Den holder sig pæ-
nest, hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør fnugfri klud.
Den malede overflade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen kan
let opfriskes med en Morsø spraymaling, der kan købes hos Deres lokale forhandler.
Morsø ovnene er malet med Morsø koks eller Morsø lys grå. Kan købes i spray eller dåse.
3.2 Indvendig vedligeholdelse
Glas
Ved korrekt fyring med træ afsættes der ingen, eller kun lidt sod, på det keramiske glas. Er der
under optændelsen sket soddannelse på glasset, vil soden brænde væk, når der fyres normalt
i ovnen. Bliver glasset sodet grundigt til ved fejlbetjening, kan det let fjernes med f.eks. Morsø
Glasrens. Glasset skal være koldt, når denne rengøring finder sted. Man skal undgå at fylde
ovnen med så lange stykker brænde, at det presser på glasset, når lågen lukkes.
Indvendige støbejernsdele/og andre sliddele
Rysterist og røgledeplade og andre dele, som er i direkte berøring med ild og glødende
brændsel, er sliddele. De vil derfor være særlig udsat for gennembrænding. Ved korrekt brug
vil disse dele holde i mange år; men ved for kraftig fyring vil en gennembrænding selvfølgelig
fremskyndes. De nævnte dele kan let udskiftes.
Hvis røgledepladen beskadiges og ikke skiftes i tide, vil toppladen herefter være udsat for så
høj temperatur, at den kan tage skade.
Bemærk, at en uautoriseret ændring af konstruktionen ikke må foretages, og at de dele,
der udskiftes skal være originale Morsø dele.
Pakninger
Med tiden vil pakningerne i lågen blive slidte og skal, for at undgå løbsk forbrænding, udskif-
tes efter behov. Brug det originale Morsø pakningssæt, der leveres med en nøje vejledning.
3.0 Regelmæssig vedligeholdelse af ovnen
Årsager til sodet glas:
- For vådt brænde.
- For store stykker brænde/ukløvet træ.
- For lav forbrændingstemperatur.
- For meget luft gennem bundrist.
Årsager til for hurtig slitage af indvendige dele
- For kraftig fyring:For meget luft gennem bundrist.
Brug af for meget tørt træ (møbelaffaldstræ).
- For meget sod ovenpå røgledepladen (se. afsnit Rensning).
- For meget aske i skuffen (se afsnit Aske).

16
DK ENG
Bemærk: Normale sliddele er ikke omfattet af Morsøs udvidede garantiordning.
Vedligeholdelsessortiment (Reservedele, Glasrens, Maling, Pakningssæt m.m.) findes hos De-
res Morsø forhandler.
3.3 Rensning af ovn
Specielt over røgledepladen vil der, som følge af trækket i skorstenen og efter en fejning,
komme et aske- og sodlag. Asken vil have en isolerende virkning, hvilket kan fremskynde
gennembrænding af røgledepladen, da den ikke kan komme af med varmen. Under normal
rensning kan den støbte røgledeplade tages ud af ovnen. I dag skal skorstensfejeren, udover
fejning af skorsten og rensning af røgrør, sørge for tømning af sod i ovnen.
Antallet af årlige fejninger/rensning af ovn vurderes af skorstensfejeren efter samråd med
Dem.
Aske
Som tidligere beskrevet bør der være ca. 1 cm isolerende askelag i bunden af brandkamme-
ret, for at opnå en høj forbrændingstemperatur. Når askelaget er for tykt, rystes asken ned i
askeskuffen ved at trække rystestangen ud.
Tøm skuffen før den er helt fyldt, så asken ikke isolerer omkring risten, da det vil fremskynde
en gennembrænding.
Asken må i de fleste tilfælde bortskaffes med dagrenovationen. Da der kan ligge gløder
gemt i askeskuffen i flere døgn, kan det være nødvendigt at opbevare asken i en beholder af
ubrændbart materiale, inden asken hældes i affaldssækken.
Aske fra en brændeovn kan ikke gavne haven som gødning. Hvis der har været afbrændt far-
velagte brochurer, malet eller imprægneret træ og lignende i ovnen, må asken ikke hældes ud
på jord, da den kan indeholde tungmetaller.
Vedligeholdelsesdele til 4560/5060
Beskrivelse Produktnr.
Rysterist 4560/5060 44182800
Mellembund (Risteramme) 4560 44450600
Røgledeplade 4560 790939
Forrist 4560 44450721
Glas 4560 790736
Sidesten 4560 790938
Mellembund (Risteramme) 5060 44500600
Røgledeplade 5060 44182100
Forrist 5060 44500721
Glas 5060 790735
Sidesten 5060 790937

17
DK ENG
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [email protected] · Website: www.morsoe.com
Instructions for Installation and Use
4560 & 5060
EN 13240

18
DK ENG
CONTENTS
1.0 Installing your Morsø stove Page
1.1 Unpacking the stove 21
1.2 Installing the stove 21
1.3 Chimneysweep 21
1.4 Stove placement/clearance requirements 21
1.5 The chimney 24
1.6 Connecting to a masonry chimney 24
1.8 Connecting to a steel chimney 25
1.9 Draft conditions 26
2.0 Firing the stove 27
2.1 Lighting instructions and fuelling intervals 28
3.0 Routine stove maintenance 31
3.1 External maintenance 31
3.2 Internal maintenance 31
3.3 Cleaning the stove 32
4.0 Alternative fuel types 33
Enjoy your new Morsø stove!
Morsø, the largest stove manufacturer in Denmark,
has been making cast-iron stoves of the highest qual-
ity since 1853. By carefully following the instructions
below, we are certain that you will enjoy many years of
comfortable warmth from your new Morsø stove.
Additional accessories
Morsø also offers a comprehensive line of floor plates and accessory products that can facili-
tate the safe and efficient operation and maintenance of your Morsø stove.

19
DK ENG
1.0 Installing your Morsø stove
Clearances to Furniture
The clearance requirement from the stove to any furniture should be no less than 800 mm. It
is always necessary to assess whether or not any furniture or other objects situated close-by
can be affected by heat, i.e. dried out.
Clearance Requirements on front of the stove: Morsø 4560: 850 mm - Morsø 5060: 900 mm.
The stove is equipped with a stainless steel handle that gets extremely hot when the stove
is in use. Special attention to safety is therefore paramount, especially where children or the
infirm are present. We therefore recommend you to remove the door handle when the stove is
in use.
When using the stove correctly the air controls are easily controlled wihtout any mitten.
Morsø 4560 Morsø 5060
Clearance Requirements 850 mm 900 mm
Clearance to back wall 400 mm 350 mm
Clearance to 90° side wall 250 mm 300 mm
1.1 Unpacking the stove
The stove is heavy and therefore it is strongly recommended that when lifting, it is undertaken
by two people. Morsø 4560 weighs 82 kg and 5060 weighs 100 kg.
The stove is intended for intermittent use.
1.2 Installing the stove
The stove and chimney installations MUST comply to all current National and Local Build-
ing Regulations; your approved Morsø dealer or your local building control officer can advise
regarding this. Ultimately, it is you and your installer who is responsible that the installation
complies.
1.3 Chimney sweep
It may also be wise to consult your local chimney sweep before installing the stove. After your
stove has been installed, it is advisable to have the chimney checked and swept at least once
a year. In any case, if your chimney has not been used for some time, it should be inspected
for cracking, bird nests, etc. before it is put back into use.
1.4 Stove placement/clearance requirements
Minimum Clerarance requirements apply if the stove is placed near to combustible materials.
Permitted clearances to combustible materials are also indicated on the data plate on the rear
of the stove.
A layer of wallpaper is normally classified as a non-combustible surface.
A non-combustible hearth base must cover min 30 cm in front of the stove door and mini-
mum 15 cm to each side of the stove door.
Make sure that the floor must be able to carry the weight of the installation.

20
DK ENG
ASSEMBLY OF MORSØ 4500/5000 INSERT STOVES
The insert stoves can either be built into an existing open fireplace or placed in an opening in
a wall constructed for the purpose. The assembly instructions can be used in both cases.
As fireplace openings are designed in different ways, the following are principle assembly in-
structions.
1) Remove the flue damper of the chimney or lock it in the open position.
2) After unpacking, take the smoke plate and the stones out of the stove, and lift the cast iron
insert out of the steel plate section in order to ease the adjustment and positioning of the
steel plate section, without the relatively heavy combustion chamber. In order to avoid any
damages, we recommend that two persons carry out this job.
3) It is important that there are a few millimetres of air between the steel plate section and the
surrounding brickwork, as the thermal expansion of the steel plate section can
otherwise cause cracks in the brickwork.
4) Align the steel plate section using supporting material, so that the base is horizontal. Please
note that the section should be on the same level as the brickwork (see the sketch). Fasten
the section onto the bottom of the fireplace, using e.g. 2 screws drilled through the bottom
of the section, 2-3 cm from the back corners.
5) It may be beneficial to insulate around the steel plate section using 25-50 mm mineral wool,
or similar heat resistant insulation material.
6) A pipe with a diameter of 155 mm should be used to connect the insert with the chimney.
Fasten the pipe to the connecting piece on the flue with the self-tapping screws enclosed
(pre-drill 3.00 mm diameter), and seal with the glass tape enclosed.
7) Seal between the flue and the bricked chimney using fireproof mortar. Thermal expansion
of the flue may cause cracks to form in the fireproof mortar. This is why it is important to
use a wall bushing and glass tape.
8) If there is no cleaning door in the chimney, as shown in the sketches, it may be an advan-
tage to put one in. This makes it easier to assemble the flue, and in some cases the chim-
ney sweep may demand one.
9) Once the steel plate section is in the correct position, lift the cast iron insert into place, pull
the connecting piece on the flue down into place, and fasten it to the cast iron chamber
using the screws enclosed. The connecting piece on the flue can be tightened from inside
the combustion chamber through the door of the stove.
10) Reassemble the stones and the smoke plate. First, put one set of stones into the stove,
then lay the smoke plate diagonally through the door, and lift it up whilst assembling the
last set of stones.
11) Take off the stove door, using the Allen key enclosed to loosen the 2 Allen screws on the inside
of the hinges, before assembling the frame with the 4 M6 button head screws enclosed.
12) After assembling the frame, the riddle bar may need adjusting if it touches the frame. The
riddle bar can be adjusted by bending it slightly upwards.
