Morso 5660M User manual

MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: inf[email protected]om · Website: www.morsoe.com
DK Opstillings- og betjeningsvejledning
UK Instructions for installation and use
Morsø 5660M

2
DK ENG
INDHOLD  CONTENTS
DK 1.0 Opstilling af Deres Morsø ovn. .. .. .. .. .. .. .. .. .. .. .. ..5
2.0 Fyringsteknik/Brugen af Deres ovn . .. .. .. .. .. .. .. 15
3.0 Regelmæssig vedligeholdelse af ovnen. .. .. .. .. .. 19
4.0 Tekniske data . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 21
UK 1.0 Installing your Morsø stove .. .. .. .. .. .. .. .. .. .. .. .. ..24
2.0 Firing/using the stove .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..34
3.0 Routine stove maintenance.. .. .. .. .. .. .. .. .. .. .. .. ..38
4.0 HETAS amendments .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..40

3
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [e-mail] · Website: www.morsoe.com
Opstillings- og betjeningsvejledning
5660M
EN 13240 · NS 3058-3059

4
DK ENG
1.0 Opstilling af Deres Morsø ovn Side nr.
1.1 Udpakning af ovnen 5
1.2 Opstilling af ovnen 5
1.3 Skorstensfejer 5
1.4 Ovnens placering/Afstandskrav 7
1.5 Skorstenen 12
1.6 Tilslutning til muret skorsten 13
1.7 Tilslutning til stålskorsten 13
1.8 Trækforhold 14
2.0 Fyringsteknik 15
2.1 Optænding og fyringsintervaller 16
3.0 Regelmæssig vedligeholdelse af ovnen 19
3.1 Udvendig vedligeholdelse 19
3.2 Indvendig vedligeholdelse 19
4.0 Tekniske data 21
Til lykke med Deres nye Morsø ovn!
Morsø, som er den største udbyder på det danske
marked, har siden 1853 fremstillet brændeovne
af den højeste kvalitet. Hvis De blot følger omstå-
ende instruktioner, er vi sikre på, at De også vil få
nytte og glæde af Deres nye ovn i mange år.
Prøvningsattest - skal følge ovnen
Den danske Brændeovnsbekendgørelse trådte ikraft den 1. januar 2008. I forbindelse med indførelsen
af Brændeovnsbekendgørelsen er det et krav, at der med brændeovnen følger en prøvningsattest, der
er udstedt af det akkrediterede prøvningsinstitut, der har udført miljøafprøvningen på ovnen.
Prøvningsattesten er vedlagt i ovnen og skal opbevares af ejeren og følge ovnen i ovnens levetid.
Efter installation af brændeovnen og godkendelse af en skorstensfejer skal skorstensfeje-
ren underskrive prøvningsattesten som dokumentation på, at ovnen opfylder miljøkravene
i henhold til Brændeovnsbekendgørelsen.
Ekstra tilbehør
Til Morsø ovnene tilbydes et omfattende skorstens-, gulvplade- og tilbehørsprogram, der
kan lette den daglige betjening og vedligeholdelse af Deres Morsø ovn.
Støbejern
Støbejern er et levende materiale. Der er derfor ikke to ovne, der er helt ens. Det skyldes
dels tolerancerne på støbejern, dels at ovnene er håndværksmæssigt udført.
I støbejernets overade kan der ligeledes forekomme mindre ujævnheder.
Indhold

5
1.1 Udpakning af ovnen
Det anbefales at være to mand til dette arbejde, da ovnen er tung at håndtere ene.
MORSØ 5660M vejer ca. 125 kg.
Emballagen fra ovnen kan bortskaes efter gældende regler om renovation.
Ovnen er egnet til intermitterende brug.
1.2 Opstilling af ovnen
Man skal være opmærksom på nationale og lokale bestemmelser vedrørende opstilling af
brændeovne. Samtidig skal man følge de lokale bestemmelser med hensyn til tilslutning til
skorsten samt opstilling af skorstene. Spørg evt. Deres skorstensfejer til råds. Det er dog
Dem selv, Deres tekniske rådgiver eller håndværker, der er ansvarlig for, at de nationale og
lokale bestemmelser overholdes.
1.3 Skorstensfejer
Det kan, som nævnt, være klogt at rådføre sig med den lokale skorstensfejer inden opstilling
af ovnen. Under alle omstændigheder skal skorstensfejeren underrettes, når brændeovnen
er opstillet. Skorstensfejeren foretager et check af installationen, og der aftales fejningster-
miner. Hvis skorstenen ikke har været i brug i nogen tid, bør den undersøges for revnedan-
nelser, fuglereder m.v., inden den igen tages i brug.
1.0 Opstilling af Deres Morsø Ovn

6

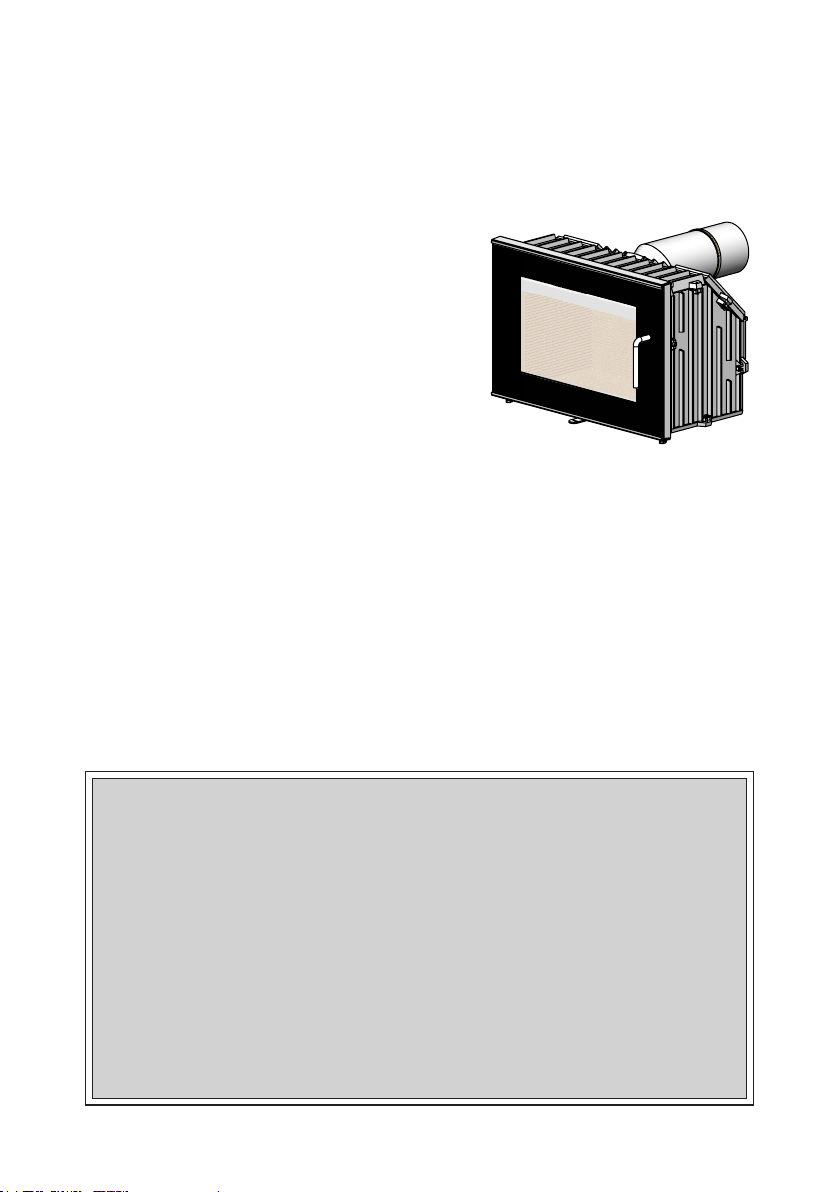

DK ENG Montering
Til Morsø 5660M ovnen skal der tilsluttes en 45° rørbøjning (1),enten en rørbøjning til
topafgang eller en anden rørbøjning til bagafgang.
Placering af røgledeplader
Røgledepladerne (2) og (3), der er udført i vermiculite, er placeret ved modtagelsen.
Man skal sikre sig, at røgledepladerne er korrekt monteret inden en optænding af ovnen
nder sted (se skitse).
B
B
SECTION
B-B
SCALE
1 : 12
321
C
C
SECTION
C-C
SCALE
1 : 12 1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
B
B
SECTION
B-B
SCALE
1 : 12 321
C
C
SECTION
C-C
SCALE
1 : 12
1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Topudgang
Bagudgang

7
1.4 Ovnens placering/Afstandskrav.
Indbygning i Morsø modulsystem.
Indsatsovnen Morsø 5660M er beregnet til indbygning i Morsø indsats modulsystem.
Modulsystemet består af 3 modul typer:
• Modul til indsats Morsø 5660M
• Modul til placering under indsatsen
• Side moduler
De tilstødende materialer skal være ubrændbare.
Et lag tapet bliver normalt, når det er påsat murværk, betragtet som ikke-brændbart
materiale. Et ikke brændbart underlag skal dække gulvet mindst 300 mm. foran fyrdøren, og
mindst 150 mm. til hver side foran fyråbningen.
Vær opmærksom på at gulvet skal kunne bære installationen. Ligeledes hvis Morsø 5660M
ophænges på væg skal man sikre sig at væggen kan bære installationen
Kun når ovnen placeres op ad brændbart materiale, stilles der krav til afstand.
Der er følgende afstandskrav.
Møbleringsafstand 1300 mm
Afstand til 90° brændbar sidevæg fra ovn 400* mm
Højde over brændbar gulv, minimum 300** mm
B
B
SECTION
B-B
SCALE
1 : 12 321
C
C
SECTION
C-C
SCALE
1 : 12 1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:

8
DK ENG
Morsø 5660M module system (rear and top vent)
Place up against or hung on a non-combustible wall only.
Green check mark: combustible material allowed
Red cross mark: combustible material not allowed
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:10
Morsø 5660M
Module system
FJN
25.08.2017
A2
Date of print: 25-08-2017
5600-181
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Morsø 5660M module system (rear and top vent)
Place up against or hung on a non-combustible wall only.
Green check mark: combustible material allowed
Red cross mark: combustible material not allowed
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:10
Morsø 5660M
Module system
FJN
25.08.2017
A2
Date of print: 25-08-2017
5600-181
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Eksempel på Morsø 5660M modulsystem med bagudgang.
På ader der er markeret med ueben må der stilles brændbare materialer.
På ader markeret med et kryds må der ikke stilles brændbare materialer
Eksempel på Morsø 5660M modulsystem med topafgang.
På ader der er markeret med ueben må der stilles brændbare materialer.
På ader markeret med et kryds må der ikke stilles brændbare materialer

9

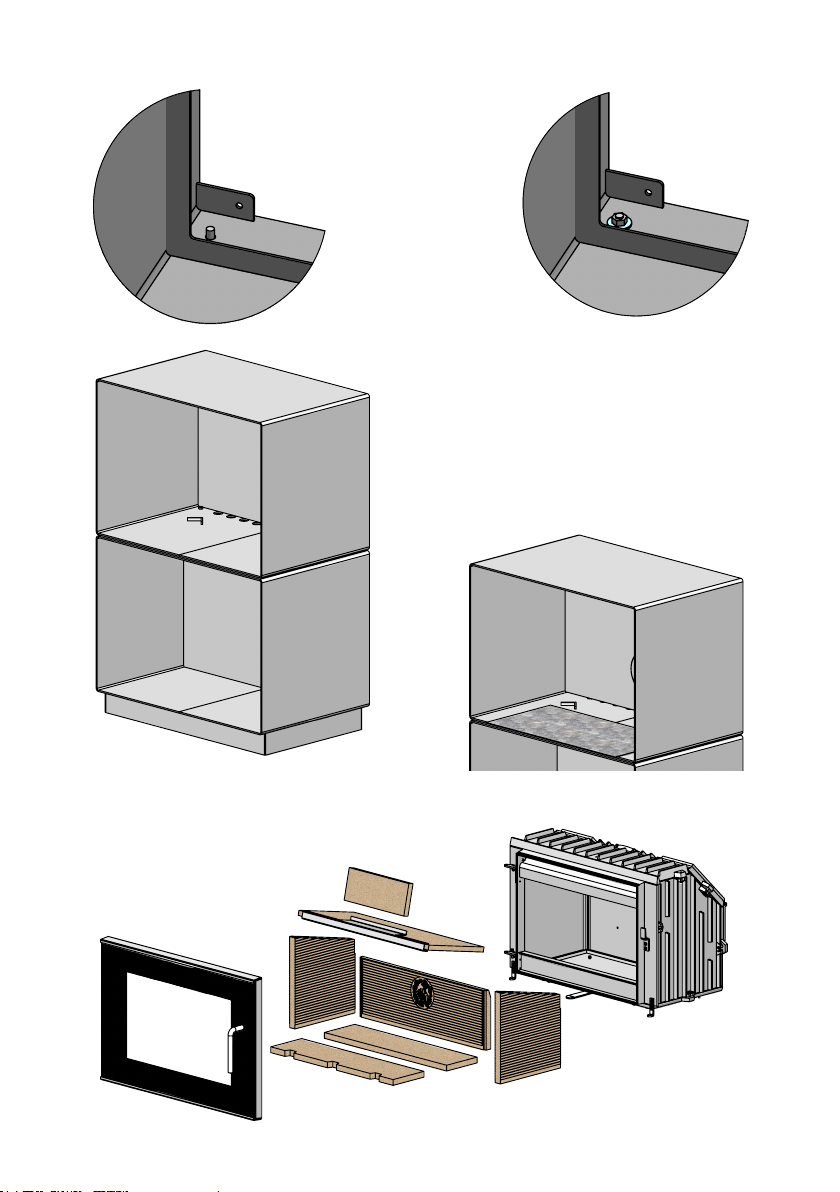

Montering af Morsø 5660M
Til modulsystemet er der 4 forskellige kabinetter/moduler.
-1 modul til brændkammeret med røgafgang bagud
-1 modul til brændkammeret med røgafgang ovenud
-1 modul til placering under ovnen
-1 modul til placering ved ovnens sider
-1 sokkel.
-1 røgrør til bagudgang
-1 røgrør til topudgang

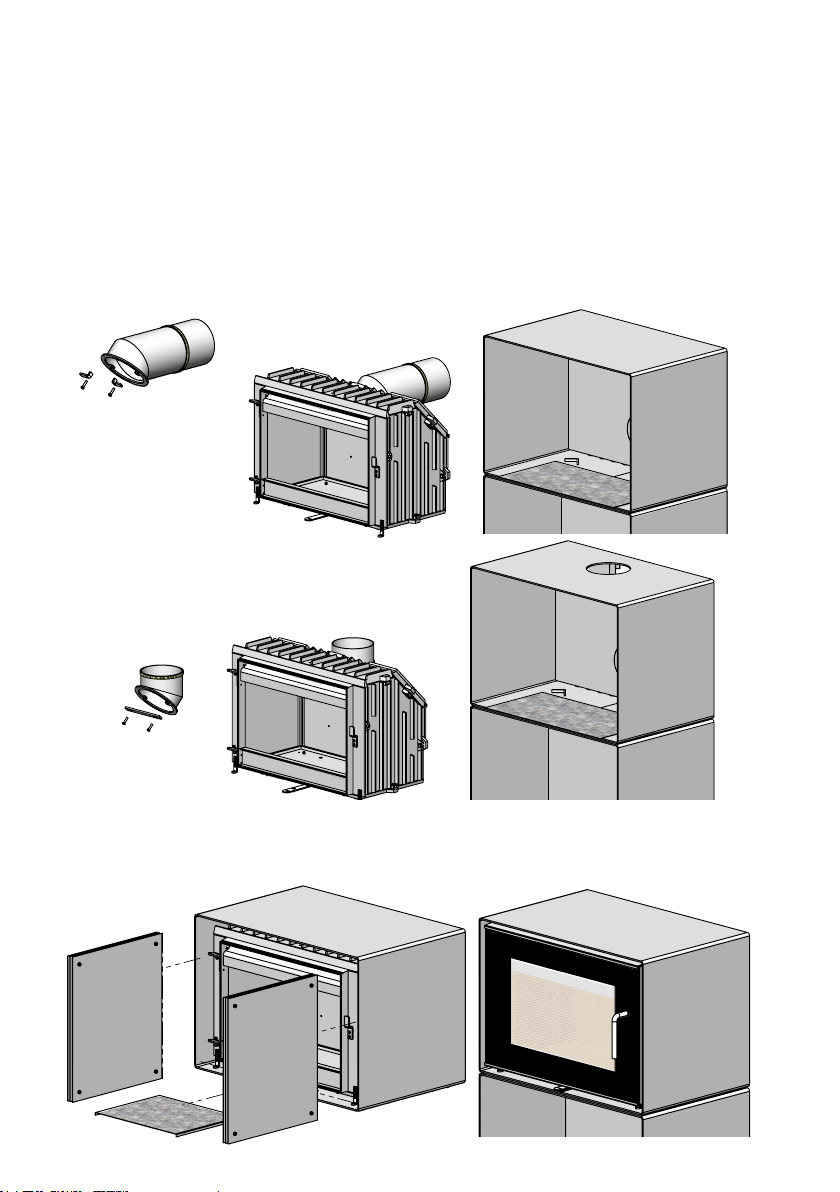

Placering / montering af Morsø 5660M
Det anbefales at være 2 personer til monteringen for at undgå skamferinger.
Ønskes kabinetterne væghængt anvendes de vedlagte vægbeslag. Man skal sikre sig, at
væggen og boltene, der anvendes, kan holde ovnen og modulerne. Til orientering vejer et
modul med ovnen monteret 195kg, mens et løst modul vejer 57kg.
Hænges ovnen alene op på væggen, skal man være opmærksom på, at den mindste
afstand til undersiden af modulet minimum skal være 300mm fra gulvet, hvis gulvet er
udført i brændbart materiale.

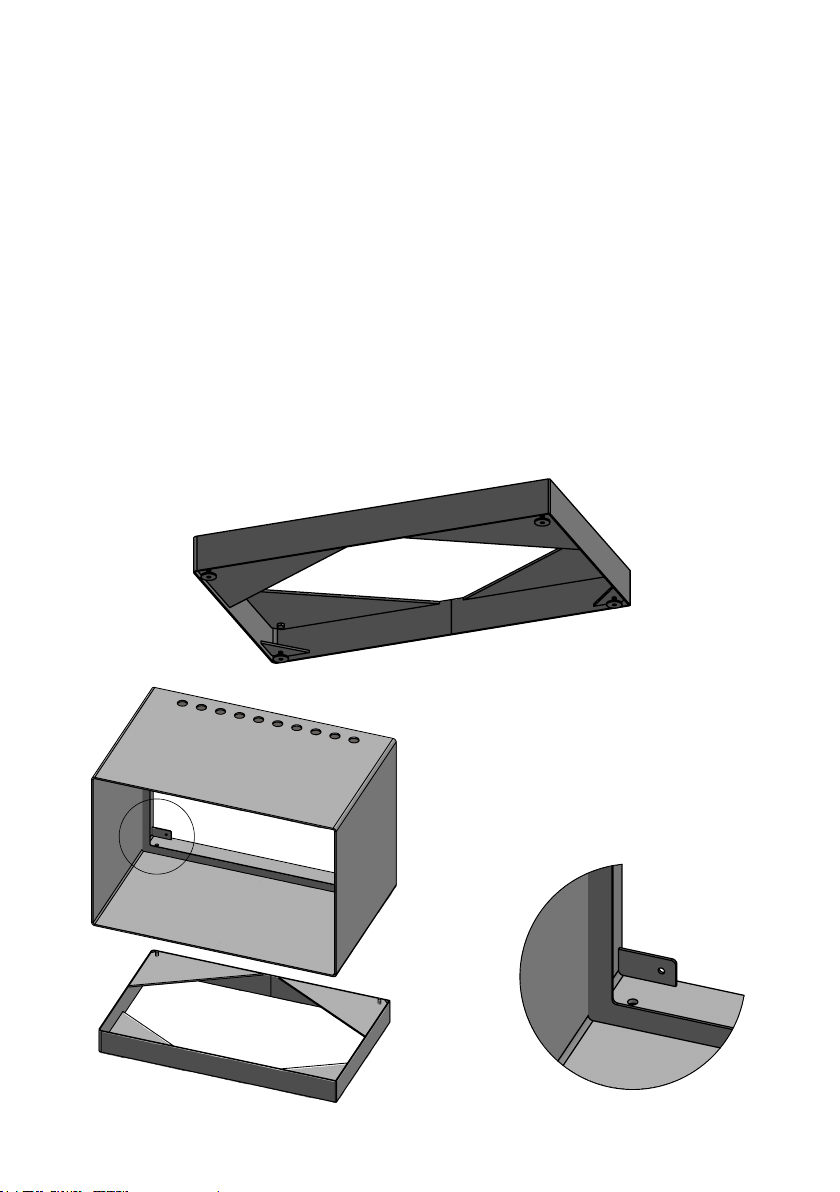

Ønskes ovnen monteret med et modul under ovnen, skrues de to medfølgende bolte og
de re stilleskruer i soklen som placeres på gulvet der, hvor ovnen skal have sin endelige
placering.
Soklen justeres i vater med stilleskruerne.
Herefter placeres det modul, der med sine
huller placeret bagerst på oversiden af modu-
let på soklen, så de to huller bagerst i bunden
af modulet rammer ned over boltene på
soklen (se skitse A og B). Soklen og modulet
skrues sammen med de medfølgende skiver
og møtrikker (se skitse C).
A
C
B
A
B
C
Title:
Drawing no.:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
1:10
Samling af modul og sokkel
Module and socle assembly
Morsø 5660M
RSV
29.11.2017
A3
Product drawing
61,17
Date of print: 30-11-2017
5600-188 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
A
C
B
A
B
C
Title:
Drawing no.:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
1:10
Samling af modul og sokkel
Module and socle assembly
Morsø 5660M
RSV
29.11.2017
A3
Product drawing
61,17
Date of print: 30-11-2017
5600-188 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
A
C
B
A
B
C
Title:
Drawing no.:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
1:10
Samling af modul og sokkel
Module and socle assembly
Morsø 5660M
RSV
29.11.2017
A3
Product drawing
61,17
Date of print: 30-11-2017
5600-188 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
A
C
B
A
B
C
Title:
Drawing no.:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
1:10
Samling af modul og sokkel
Module and socle assembly
Morsø 5660M
RSV
29.11.2017
A3
Product drawing
61,17
Date of print: 30-11-2017
5600-188 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:

10
DK ENG
A
C
B
A
B
C
Title:
Drawing no.:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
1:10
Samling af modul og sokkel
Module and socle assembly
Morsø 5660M
RSV
29.11.2017
A3
Product drawing
61,17
Date of print: 30-11-2017
5600-188 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
A
C
B
A
B
C
Title:
Drawing no.:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
1:10
Samling af modul og sokkel
Module and socle assembly
Morsø 5660M
RSV
29.11.2017
A3
Product drawing
61,17
Date of print: 30-11-2017
5600-188 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Herefter løftes modulet, forberedt til montering
af ovnen, på plads. Sørg for at de to Ø10 huller ba-
gerst i modulet er lige over Ø10 hullerne i modulet
under. Placer de to vedlagte M8x16 bolte i Ø10
hullerne, så de går gennem begge moduler.
Inden placering af ovnen monteres stål bagpladen
med de vedlagte magneter.
Den medfølgende glideplade lægges i bunden af
modulet og skubbes ind til stoåndet rammer
kanten af modulet.
Døren afmonteres ovnen og vermiculite pladerne tages ud og start med den øverste
lodrette plade.
B
B
SECTION
B-B
SCALE
1 : 12 321
C
C
SECTION
C-C
SCALE
1 : 12 1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
B
B
SECTION
B-B
SCALE
1 : 12 321
C
C
SECTION
C-C
SCALE
1 : 12 1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
B
B
SECTION
B-B
SCALE
1 : 12 321
C
C
SECTION
C-C
SCALE
1 : 12 1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:

11
OBS! VED MONTAGE AF OVNEN MED TOPUDGANG KAN RØGRØRET IKKE MONTERES
FØR OVNEN INDSÆTTES I MODULET.
Som tidligere nævnt på side 5 skal der bruges 2 personer til at installere ovnen, da røgrøret
skal løftet op igennem topudgangen, mens ovnen indsættes i modulet, og først derefter
kan røgrøret skrues på ovnen.
Røgrøret monteres på ovnen. Ovnen løftes ind på glidepladen og kan på glidepladen skub-
bes helt ind på plads uden at ridse modulet. Ovnen justeres i vater med de monterede stil-
leskruer. Glidepladen skal ikke bruges mere og kan ernes ved at løfte ovnen lidt foran. De
to beslag nederst på forrammen løsnes, så de glider ned og rammer bunden i modulet og
spændes fast igen. Dette gør at ovnen ikke vipper når døren åbnes.
Bemærk: Ved bagudgang skal kulespærre ikke anvendes.
B
B
SECTION
B-B
SCALE
1 : 12 321
C
C
SECTION
C-C
SCALE
1 : 12 1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
B
B
SECTION
B-B
SCALE
1 : 12 321
C
C
SECTION
C-C
SCALE
1 : 12 1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
B
B
SECTION
B-B
SCALE
1 : 12 321
C
C
SECTION
C-C
SCALE
1 : 12 1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
B
B
SECTION
B-B
SCALE
1 : 12 321
C
C
SECTION
C-C
SCALE
1 : 12 1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
B
B
SECTION
B-B
SCALE
1 : 12 321
C
C
SECTION
C-C
SCALE
1 : 12 1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Bagudgang
Topudgang
Nu placeres den underste stråleskærm løst under brændkammeret og de 2x3 stråleplader,
der modtages samlet, placeres løst, et sæt i hver side (se skitse) uden at skubbes dem helt
tilbage imod bagpladen i modulet. Endelig isættes vermiculite pladerne igen og slut med
den øverste lodrette plade. Til sidst monteres døren igen.
B
B
SECTION
B-B
SCALE
1 : 12 321
C
C
SECTION
C-C
SCALE
1 : 12 1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:

12
DK ENG
B
B
SECTION
B-B
SCALE
1 : 12 321
C
C
SECTION
C-C
SCALE
1 : 12 1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Foretages monteringen væghængt
kan modulerne justeres i vater med de
medfølgende stilleskruer og stillefødder
med den medfølgende unbraco nøgle (se
skitse).
Når ovnmonteringen og røgrørsføringen
er afsluttet fortsættes med en eventuel
videre montering af moduler på siderne.
Bemærk, af sikkerhedsmæssige årsager,
må der ikke monteres et modul over
brændkammermodulet.
Møbleringsafstand
Den anbefalede møbleringsafstand er 1300 mm, men man bør dog vurdere, om møbler og
andet vil blive udtørret af at stå tæt på ovnen.
Afstand til brændbart materiale foran ovnen er 1300 mm.
En brændeovn bliver varm under fyring. Der skal derfor udvises en fornøden forsigtighed,
specielt i.f.m. børns kontakt med ovnen.
Ovnen er udstyret med et aftageligt håndtag i rustfrit stål - et materiale der leder varmen
dårligt. Når håndtaget er ernet, er ovnen samtidig mere børnesikker.
1.5 Skorstenen
Hvis lokale bestemmelser tillader det, kan ovnen tilsluttes en skorsten, hvortil der i forvejen
er tilsluttet et andet lukket ildsted ( f.eks. en anden brændeovn eller oliefyr ). Men bemærk
at en brændeovn ikke må tilsluttes samme skorsten som nye kondenserende oliefyr. Er De i
tvivl bedes De kontakte Deres skorstensfejer.
Man skal være opmærksom på eventuelle krav til placering af røgrør, hvis to eller ere ild-
steder tilsluttes samme skorsten.
Brændeovnen må aldrig tilsluttes en skorsten, hvor et gasfyr er tilsluttet.
En moderne eektiv ovn stiller større krav til Deres skorsten. Lad derfor skorstensfejeren
vurdere skorstenen.
Skorstenens lysning skal følge de nationale og lokale bestemmelser. Men generelt bør lys-
ningsarealet mindst være 175 cm2 (150 mm diameter ) for brændeovne.
En for stor skorstenslysning bevirker, at der bruges for meget energi på at få opvarmet skor-
stenen til et acceptabelt træk. Er der tale om en muret skorsten med større lysning, anbefales
det at isætte en isolerende skorstensforing med den rigtige diameter. Herved opnås et for-
øget træk og tillige en bedre fyringsøkonomi.
Der stilles ingen krav til nogen bestemt skorstenshøjde, men den skal være så høj, at træk-
forholdene er i orden og røgen ikke generer. Som hovedregel er trækforholdene tilfreds-
stillende, når skorstenen er 4 meter over ovnen og er ført mindst 80 cm over tagrygnin-
gen. Placeres skorstenen ved husets sider bør toppen af skorstenen aldrig være lavere end
husets tagryg eller tagets højeste punkt. Bemærk, at der ofte gælder nationale og lokale
bestemmelser med hensyn til placering af skorstene i forbindelse med stråtag. Se afsnittet
trækforhold 1.9.

13
Skorsten og røgrør skal forsynes med renselemme. Størrelsen på renselemme i skorsten skal
mindst svare til skorstenens lysningsareal.
Skorstenen skal være tilgængelig for udvendigt eftersyn, og der skal være mulighed for
adgang til renselemme og til skorstenen, hvis den skal renses fra toppen (eks. stålskor-
stene).
1.6 Tilslutning til muret skorsten
I den murede skorsten fastmures en røgrørsbøsning,
og det medfølgende bånd tapes på røgrøret ca. 12 cm
inde på røret. Røret må ikke stikkes ind i selve skor-
stensåbningen, men kun gå til den indvendige side af
skorstenslysningen. Normalt behøver man ikke tætne
mellem evt. rørsamlinger.
Evt. overgang fra lodret til vandret røgrør kan med
fordel monteres med en blød bøjning for at undgå
tab af skorstenstræk.
Dimensioneringen af røgrør skal følge de nationale
og lokale bestemmelser. Morsø anbefaler dog, at
røgrør udføres i 2 mm stålplade, da det vil forlænge
røgrørets levetid.
1.7 Tilslutning til stålskorsten
Er der tale om opstilling, hvor skorstenen føres direkte op gennem loftet, skal man følge de
nationale og lokale bestemmelser m.h.t. skorstenens afstand til brandbart loft. Skorstenen
tætnes ved røgtuden med glassnor. Det er vigtigt at skorstenen er monteret med tagbæ-
ring eller loftkrave med styr. (Se skorstensfabrikantens vejledning). En stor vægt på ovnens
topplade kan forårsage revnedannelse af denne.
Morsøs garanti omfatter ikke toppladen, hvis skorstenen er monteret uden tagbæring, tag-
styr eller lignende.
Skulle der opstå skorstensbrand i.f.m. fejlbetjening af ovnen eller længere tids anvendelse
af fugtigt brændsel, lukkes spjældet helt, og brandvæsnet kontaktes.
Vær opmærksom på!
Rensningsmuligheder. Tal med skorstensfejeren.
Undgå ere bøjninger end nødvendigt og begræns røgrørslængden, da trækfor-
holdene ellers nedsættes.
Frisklufttilførsel
En brændeovn kræver luft til forbrændingen. Dette bevirker, at brændeovnsfyring
er med til at give et sundt indeklima i et hus. Hvis huset er meget tæt, og især hvis
der er emhætte eller ventilationsanlæg i huset, kan det være nødvendigt at anbrin-
ge en luftrist i det rum, hvor brændeovnen er opstillet. I modsat fald vil skorsten-
strækket blive for svagt, hvilket kan medføre at ovnen ikke vil brænde ordentligt, og
der kan komme røg ud af ovnen når fyrdøren åbnes.
Er det nødvendigt at anbringe luftriste, skal de placeres således, at de ikke kan
blokeres.
B
B
SECTION
B-B
SCALE
1 : 12 321
C
C
SECTION
C-C
SCALE
1 : 12 1 2 3
300**
150
300
400*
Zone: Rev.: Description Date Sign.:
Revisions
Title:
Drawing no.:
1:50
Til vejledning
Morsø 5660M
RSV
04.12.2017
A2
Date of print: 02-03-2018
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-184 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:

14
DK ENG
Trækforhold
Skorstenens træk skabes på grund af forskellen mellem den høje temperatur i skorste-
nen og den koldere udetemperatur. Skorstenens længde og isolering, vind og vejrfor-
hold er også afgørende for, at man kan opnå det rette undertryk, så trækket skabes.
Nedsat træk fremkommer når:
- Temperaturforskellen er for lille. Eksempelvis ved for dårlig isoleret skorsten.
Hvis skorstenen er kold, kan det inden optænding hjælpe at antænde (alus-
se) en sammenkrøllet avis i skorstenens rensedør.
- Udetemperaturen er for høj. Eksempelvis om sommeren.
- Det er vindstille.
- Skorstenen ikke har den rette højde, så den er i læ af tagade og høje træer. I
disse tilfælde er der også størst risiko for røgnedslag.
- Der kommer falsk luft ind i skorstenen. Eksempelvis gennem manglende fuger
eller utætheder ved renselem eller røgrør.
- Der er utætte ubenyttede ildsteder tilsluttet skorstenen.
- Røgrør og skorsten er tilstoppet af sod p.g.a. manglende rensning.
- Huset er for tæt (se afsnittet: Frisklufttilførsel).
Godt træk fremkommer når:
- Temperaturforskellen i skorstenen og udenfor er stor. Altså ved fyring, når
behovet er størst.
- Det er klart i vejret og der er en god vind.
- Skorstenen har den rette højde. Min. 4 meter over ovnen og fri af tagryg.
1.8 Trækforhold
Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skortstenstræk.
Der kræves et skorstenstræk på mindst 12 pa. for at afgive tilfredsstillende forbrænding og
forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndøren åbnes under meget
kraftig fyring.
Røggastemperaturen ved nominel ydelse er 241°C henført til 20°C.
Røggasmasseowet er 6,8gr./sek.
Er De i tvivl, kan De eventuelt lade Deres skorstensfejer måle trækket i skorstenen.

15
2.0 Fyringsteknik/Brugen af Deres ovn
Ovnens varmeafgivelse reguleres med reguleringshåndtaget under lågen.
Ovnen har 3 typer forbrændingsluft. Sekundær forbrændingsluft der tilføres ned langs glasset. Denne
luft reguleres af håndtaget under lågen. Tertiær forbrændingsluft der tilføres forbrændingen lige over
bålet. Denne lufttilførsel kan ikke reguleres. Pilot forbrændingsluft som sørger for at aktivere gløder
og holde forbrændingen i gang, selv under laveste spjæld indstilling. Denne lufttilførsel kommer fra to
dyser på forrammen nederst bag lågen. Denne lufttilførsel kan ikke reguleres.
Ovnens nominelle varmeydelse er 7,3kW.
Deres nye Morsø ovn er EN afprøvet og anbefalet til fyring med træ.
VIGTIGT!
Træ er et yderst gasholdigt materiale (ca. 75 %). Disse gasser frigives under op-
varmning og antændelse af træet. Det er derfor vigtigt at disse gasser antæn-
des hurtigt efter en påfyldning. Ligger træet kun og ulmer, specielt efter en ny
påfyldning, giver det en kraftig røgudvikling, som i værste fald kan forårsage en
eksplosionsagtig antændelse af gasserne med skader på ovnen til følge.
For at kunne antænde disse frigivne gasser fra træet og opretholde klare og bli-
vende ammer i forbrændingsforløbet, er det derfor vigtigt altid at tilføre den
nødvendige mængde ilt (luftmængde).
Indstilling af lufttilførsel, optændingsmetode og fyringsintervaller er aængig
af skorstenstræk, vind- og vejrforhold, varmebehov, brændsel m.m. Derfor kan
der gå tid, inden De kender ovnens korrekte funktion under de givne forhold.
Selv om der kan fyres med næsten alle former for træ i Deres Morsø ovn, skal man ikke
fyre med vådt eller ulagret træ. Træ bør under tag lagres mindst 1 år og helst 2 år med fri
adgang for vind. Træ skal kløves hurtigst muligt efter fældningen, hvis det skal tørre hur-
tigt. Træet kan anvendes, når fugtigheden er under 20%. Under EN afprøvningen testes
alle brændeovne med træ der har et fugtindhold på (16 ± 4)%.
Brug aldrig drivtømmer, da det som regel er meget saltholdigt, og ødelægger der-
med både ovnen og skorsten. Imprægneret og malet træ samt spånplader udsen-
der giftig røg og dampe og må derfor heller ikke anvendes som brænde.
Bemærk, der må ikke anvendes ydende brændsel i ovnen.
Brændestykker med en diameter større end 10 cm bør altid kløves. Brændestyk-
kerne må ikke være længere, end de kan ligge plant over glødelaget med luft til
begge ender. Maximal brændelængde i ovnen er 30 cm.
Maximal brændemængde er ca 2 kg./time (max. 2 stykker træ pr. påfyldning).
De første optændinger skal være moderate, således at den varmebestandige ma-
ling kan hærdes, inden der fyres kraftigere. Malingen kan i hærdningsfasen udvik-
le røg og lugtgener under den første optænding, hvilket er ganske normalt. Sørg
derfor for udluftning i denne periode.
Under opvarmning og nedkøling kan ovnen afgive nogle knirkelyde, hvilket skyl-
des den store temperaturforskel materialet udsættes for.

16
DK ENG 2.1 Optænding og fyringsintervaller
Under optænding er der behov for en stor luftmængde. Startes der op med en helt kold ovn,
kan man med fordel lade døren stå på klem de første minutter.
For at opbygge et isolerende askelag i bunden af ovnen, bør De ved første optænding af-
brænde ca. 3 kg tørt pindebrænde. Behold herefter altid ca. 1 cm aske i bunden af brænd-
kammeret.
1. Det anbefales, at man benytter „Top-Down“-optæn-
ding, når man tænder op i brændeovnen. Det er den mest
miljøvenlige optændingsmetode. Glødelaget dannes hurtigt
ved optænding med 2-4 optændingsposer samt ca. 3-4 kg
tørt pindebrænde. Optændingsposerne anbringes lige under
det øverste lag pindebrænde.
Det er vigtigt at starte forsigtigt op, så forbrændingen lang-
somt opbygges. Dermed minimerer man soddannelse på
glasset. Soddannelse på glas skyldes ofte for kraftig fyring
mod kolde overader. Undgår man soddannelse under optæn-
dingen og får opbygget et varmt glødelag, vil efterfølgende
indfyringer have minimal soddannelse.
2. Der åbnes helt for sekundærluften vha reguleringshåndta-
get.
3. Efter antænding lukkes fyrdøren på klem, så der er godt
med træk ved en åbning på ca. 2 cm.
4. Når man kan se (efter 5-10 min.), at skorstenen er så varm, at
der er træk igennem den, lukkes døren helt. Hvis alle forudsæt-
ninger er opfyldt, vil der efter yderligere ca. 15-20 min. være
dannet et pænt glødelag i brandkammeret.

17
5. Normal påfyring bør ske, mens der endnu er gløder tilbage.
Fordel gløderne i bunden, dog est foran i ovnen.
6. Der lægges 2-3 stykker brænde à ca. 0,7-1 kg og 30-50 cm
lange ind over gløderne i ét lag med en afstand på ca. 1 cm mel-
lem træ-stykkerne. Bedste forbrænding opnås hvis kævlernes
længderetning er parallel med ovnens bagvæg.
7. Når den sekundære lufttilførsel er åbnet på max. og døren
lukkes, vil den friske træ mængde være antændt på et par mi-
nutter.
8. Herefter justeres den sekundære luftmængde ned til den
ønskede position, og den optimale forbrænding vil fortsætte til
grundglød.
Man skal sikre sig, at der altid er luft (ilt) nok til at oprethol-
de klare og blivende ammer under og efter nedjustering
af forbrændingsluften.
Under den nominelle afprøvning lå påfyld-ningsintervallet på
60-70 minutter.
9. En ny portion træ kan påfyres på samme måde som angivet
i pkt. 5 & 6.
Vigtigt!
Det er vigtigt, at den friske træmængde hurtigt begyn-
der at brænde. En hurtig antændelse af brændet op-
nås ved at åbne forbrændingsluften på max. eller ved at
lade døren stå på klem for at tilføre den mængde luft,
der skal til for at antænde træet.
Hvis brændet derimod kun ulmer, giver det en kraftig
røgudvikling, som i værste fald kan forårsage en eksplo-
sionsagtig antændelse af røggasserne med risiko for så-
vel materielle skader som personskader.

18
DK ENG Normalt skal ovndøren altid åbnes roligt de første 2-3 centimeter, og man skal vente til tryk-
ket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener specielt
i forbindelse med dårlige trækforhold. Åbn aldrig ovndøren under voldsom fyring.
Når træet er brændt ud, er det omdannet til glødende trækul. Hvis der så forinden er dannet
et godt glødelag oven på et tilstrækkeligt lag aske, kan ovnen holde sig varm meget længe
ikke mindst i kraft af støbejernets gode egenskaber.
Natfyring frarådes på det kraftigste. Det sviner miljøet og giver en ringe udnyttelse
af brændet, da træets gasser med den lave temperatur ikke antændes. Istedet sæt-
ter det sig som sod (uforbrændte gasser) i skorstenen og i ovnen. Under ekstreme
forhold såsom dårligt skorstenstræk, stor mængde træ eller vådt træ kan en eks-
plosionsagtig antændelse i værste fald forekomme.
Ved fyring om sommeren, når behovet for varme er minimal, bliver forbrændingen
dårlig. Ovnen varmer for meget og man skruer ned for forbrændingen. Men husk
altid at sørge for at der er blivende ammer, så længe træet ikke er omdannet til
trækul. Ønsker De at fyre svagere gøres dette ved at påfylde mindre mængde træ.
Hvis man fyrer med vådt brænde, vil en stor del af brændets varmeenergi medgå
til at fortrænge vandet fra brændet, uden at afgive varme til ovnen. Denne ufuld-
stændige forbrænding medfører sodaejring i ovn, rør og skorsten.
Skulle der opstå skorstensbrand i.f.m. fejlbetjening af ovnen eller længere tids an-
vendelse af fugtigt brændsel, lukkes lufttilførslen helt, og brandvæsnet kontaktes.
Sammenligning træfyring og olie:
Træart (vandindhold på 20%) Antal rummeter pr. 1000 liter olie
Eg
Bøg
Ask
Ær
Birk
Elm
Rødgran
Ædelgran
7,0
7,0
7,2
7,5
8,0
8,9
10,4
10,9

19
3.0 Regelmæssig vedligeholdelse af ovnen
3.1. Udvendig vedligeholdelse
Ovnens overade er malet med en varmebestandig senotherm maling. Den holder sig pæ-
nest, hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør fnugfri klud.
Den malede overade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen
kan let opfriskes med en Morsø spraymaling, der kan købes hos Deres lokale forhandler.
Morsø ovnene er malet med Morsø original sort (tidligere kaldet Morsø koks). Malingen kan
købes i spray eller dåse.
Modulerne er pulverlakeret og skal blot støvsuges med et blødt mundstykke eller aftørres
med en tør fnugfri klud.
3.2 Indvendig vedligeholdelse
Glas
Ved korrekt fyring med træ afsættes der ingen, eller kun lidt sod, på det keramiske glas. Er der
under optændelsen sket soddannelse på glasset, vil soden brænde væk, når der fyres normalt
i ovnen. Bliver glasset sodet grundigt til ved fejlbetjening, kan det let ernes med f.eks. Morsø
Glasrens. Glasset skal være koldt, når denne rengøring nder sted. Man skal undgå at fylde
ovnen med så lange stykker brænde, at det presser på glasset, når lågen lukkes.
Udskiftning af glas
Keramisk glas kan ikke genanvendes, fordi det har en højere smeltetemperatur. Blandes kera-
misk glas med almindelig glas, ødelægges råvaren og genvindingsprocessen af glas kan stoppe.
Sørg for at det ildfaste glas ikke havner som almindelig genbrug. Det er til stor hjælp for miljøet.
OBS: Skal aeveres som keramisk glas på en genbrugsstation.
Indvendige støbejernsdele/og andre sliddele
Vermiculite sten og andre dele, som er i direkte berøring med ild og glødende brændsel, er
sliddele. De vil derfor være særlig udsat for gennembrænding. Ved korrekt brug vil disse dele
holde i mange år; men ved for kraftig fyring vil en gennembrænding selvfølgelig fremskyndes.
De nævnte dele kan let udskiftes.
Hvis røgledepladen beskadiges og ikke skiftes i tide, vil toppladen herefter være udsat for så
høj temperatur, at den kan tage skade.
Bemærk, at en uautoriseret ændring af konstruktionen ikke må foretages, og at de dele, der
udskiftes skal være originale Morsø dele.
Pakninger
Med tiden vil pakningerne i lågen blive slidte og skal, for at undgå løbsk forbrænding, udskif-
tes efter behov. Brug det originale Morsø pakningssæt, der leveres med en nøje vejledning.
Bemærk: Normale sliddele er ikke omfattet af Morsøs udvidede garantiordning.
Årsager til sodet glas:
- For vådt brænde.
- For store stykker brænde/ukløvet træ.
- For lav forbrændingstemperatur.

20
DK ENG
Årsager til for hurtig slitage af indvendige dele:
- For kraftig fyring.
- Brug af for meget tørt træ (møbelaaldstræ).
- For meget sod ovenpå røgledepladerne (se afsnit Rensning).
Vedligeholdelsessortiment (Reservedele, Glasrens, Maling, Pakningssæt m.m.) ndes hos De-
res Morsø forhandler.
3.3 Rensning af ovn
Specielt over røgledepladen vil der, som følge af trækket i skorstenen og efter en fejning, komme
et aske- og sodlag. Asken vil have en isolerende virkning, hvilket kan fremskynde gennembræn-
ding af røgledepladen, da den ikke kan komme af med varmen. Under normal rensning kan røgle-
depladen tages ud af ovnen. I dag skal skorstensfejeren, udover fejning af skorsten og rensning af
røgrør, sørge for tømning af sod i ovnen.
Antallet af årlige fejninger/rensning af ovn vurderes af skorstensfejeren efter samråd med
Dem.
Aske
Som tidligere beskrevet bør der være ca. 1 cm isolerende askelag i bunden af brandkammeret,
for at opnå en høj forbrændingstemperatur. Når askelaget er for tykt, ernes den overskydende
del.
Asken må i de este tilfælde bortskaes med dagrenovationen. Da der kan ligge gløder gemt i
askeskuen i ere døgn, kan det være nødvendigt at opbevare asken i en beholder af ubrænd-
bart materiale, inden asken hældes i aaldssækken.
Aske fra en brændeovn kan ikke gavne haven som gødning. Hvis der har været arændt far-
velagte brochurer, malet eller imprægneret træ og lignende i ovnen, må asken ikke hældes
ud på jord, da den kan indeholde tungmetaller.
Vedligeholdelsesdele til 5660M
Beskrivelse Produktnr.
Sten, bag 79560200
Sten, side 79560300
Sten, bund front 79561600
Sten, bund bag 79561700
Røgledeplade, øverst 79560700
Røgledeplade, nederst 79561100
