mothercare padstow changer Instruction Manual


guide d’utilisation
bedienungsanleitung
οδηγός χρήστη
panduan pengguna
ユーザーガイド
사용자 설명서
用户指南
instrukcja użytkownika
guia do usuário
руководство пользователя
instrucciones
คู่มือผู้ใช้
kullanım kılavuzu


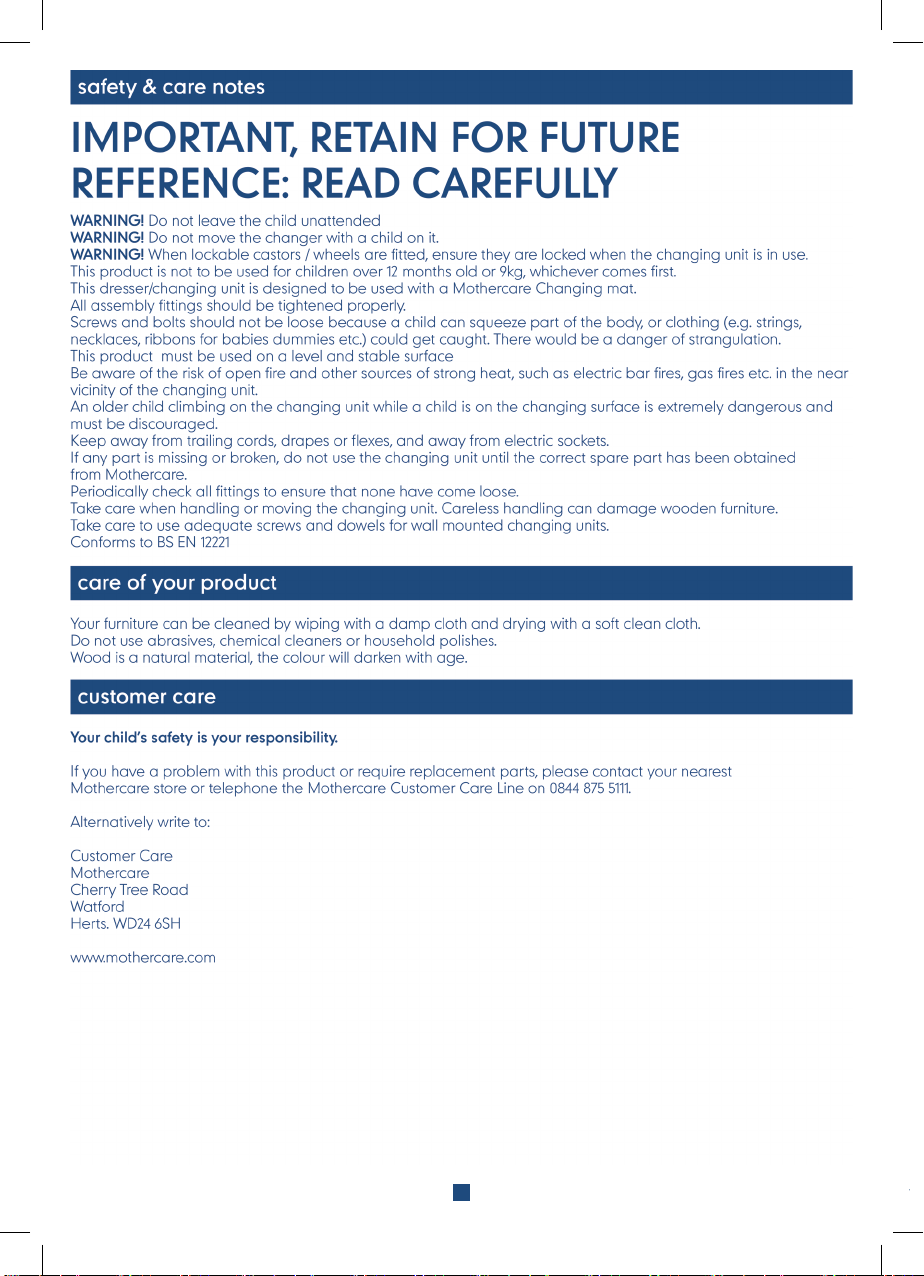

IMPORTANT! KEEP FOR FUTURE REFERENCE, 
,IMPORTANT ! CONSERVER POUR
RÉFÉRENCE ULTÉRIEURE, WICHTIG! ZUR SPÄTEREN VERWENDUNG
AUFBEWAHREN, ΣΗΜΑΝΤΙΚΟ! ΝΑ ΦΥΛΑΣΣΕΤΑΙ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΧΡΗΣΗ,
PENTING! SIMPAN SEBAGAI RUJUKAN DI KEMUDIAN HARI, 重要！今後のご
参考のために 保存しておいて下さい, 중요! 나중에 참고를 위해 보관, 重要！ 妥善
保存以备日后参考, WAŻNE! ZACHOWAĆ NA PRZYSZŁOŚĆ: PRZECZYTAĆ
UWAŻNIE, IMPORTANTE! MANTENHA PARA REFERÊNCIA FUTURA, ВАЖНО!
СОХРАНЯЙТЕ ДЛЯ БУДУЩИХ СПРАВОК,¡IMPORTANTE! GUARDAR PARA
FUTURAS CONSULTAS, ข้อความส�าคัญ! เก็บไว้ส�าหรับการอ้างอิงในอนาคด กรุณาอ่าน
อย่างรอบคอบ, ÖNEMLİ! İLERDE BAŞVURMAK ÜZERE SAKLAYIN

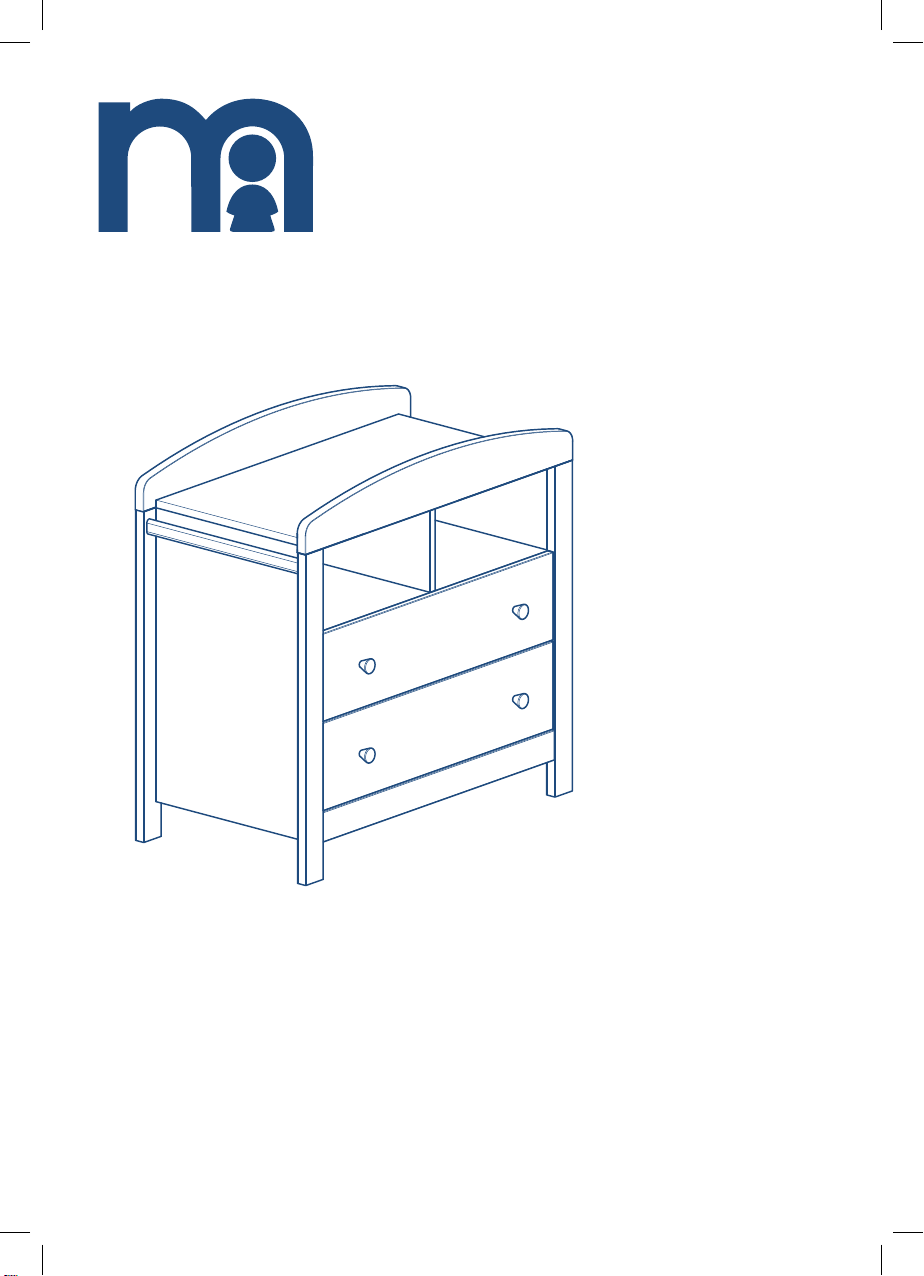

padstow
changer
user guide
MC0005_0002_33079_Padstow_Dresser_UserGuide.indd 1 16/10/2013 11:24

2
© Mothercare UK Ltd. 2013Version 1.0 24/09/2013 Version 1.0 24/09/2013
?
tools required for construction, , , outil nécessaires pour
l’assemblage , für die montage benötigte werkzeuge , εργαλεία που απαιτούνται για τη
συναρμολόγηση , alat-alat yang diperlukan untuk pembuatan, 組み立てに工具が必要です, 조립에
공구 필요 , 建筑所需的工具 , narzędzia wymagane do montażu, são necessárias ferramentas
para a construção, для сборки потребуются инструменты , se requieren herramientas para
el ensamblaje , ต้องการเครื่องมือสำาหรับการประกอบ , montaj için bazı aletler gerekmektedir

important information, , , informations importantes,
wichtige informationen, σημαντικές πληροφορίες , informasi penting, 重要情報,
중요 정보, 重要信息, ważne informacje , informações importantes, важная
информация, información importante, ข้อมูลสำาคัญ, önemli bilgi

MC0005_0002_33079_Padstow_Dresser_UserGuide.indd 2 16/10/2013 11:24

3
© Mothercare UK Ltd. 2013 © Mothercare UK Ltd. 2013Version 1.0 24/09/2013
parts check list, , , nomenclature des pièces, teile-prüiste,
λίστα εξαρτημάτων, daftar periksa komponen, 部品チェックリスト, 부품 점검 목록, 零件
检查清单, lista kontrolna elementów, lista de vericação de peças, проверочный лист
комплектности, lista de comprobación de las piezas, รายการตรวจชิ้นส่วนสินค้า, parça listesi
 
Ax1 Bx1 Ex1
Ix2
Mx1
Nx1
Ux1
Tx1
Sx1
Kx2
Lx2
Hx2 Gx2
Jx2
Rx1
Qx1
Px1
Ox1
Fx1
Dx1
Cx1
MC0005_0002_33079_Padstow_Dresser_UserGuide.indd 3 16/10/2013 11:24

4
© Mothercare UK Ltd. 2013Version 1.0 24/09/2013
parts check list, , , nomenclature des pièces, teile-prüiste,
λίστα εξαρτημάτων, daftar periksa komponen, 部品チェックリスト, 부품 점검 목록, 零件
检查清单, lista kontrolna elementów, lista de vericação de peças, проверочный лист
комплектности, lista de comprobación de las piezas, รายการตรวจชิ้นส่วนสินค้า, parça listesi
 
Version 1.0 24/09/2013
AA x39 BB x31 CC x8 DD x62
EE x4 FF x30 GG x4 HH x2
II x1 JJ x1 KK x1
NN x8 OO x4 PP x4
QQ x2
RR x2
MM x17 LL x8
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 115 120 125 130
105
mm
30mm
30mm
11mm 12mm
15mm
50mm
25mm
MC0005_0002_33079_Padstow_Dresser_UserGuide.indd 4 16/10/2013 11:24

© Mothercare UK Ltd. 2013
parts check list, , , nomenclature des pièces, teile-prüiste,
λίστα εξαρτημάτων, daftar periksa komponen, 部品チェックリスト, 부품 점검 목록, 零件
检查清单, lista kontrolna elementów, lista de vericação de peças, проверочный лист
комплектности, lista de comprobación de las piezas, รายการตรวจชิ้นส่วนสินค้า, parça listesi
 
5© Mothercare UK Ltd. 2013Version 1.0 24/09/2013
A
B
E
I
M
N
U
T
S
K
L
L
H
G
J
R
Q
P
O
F
D
C

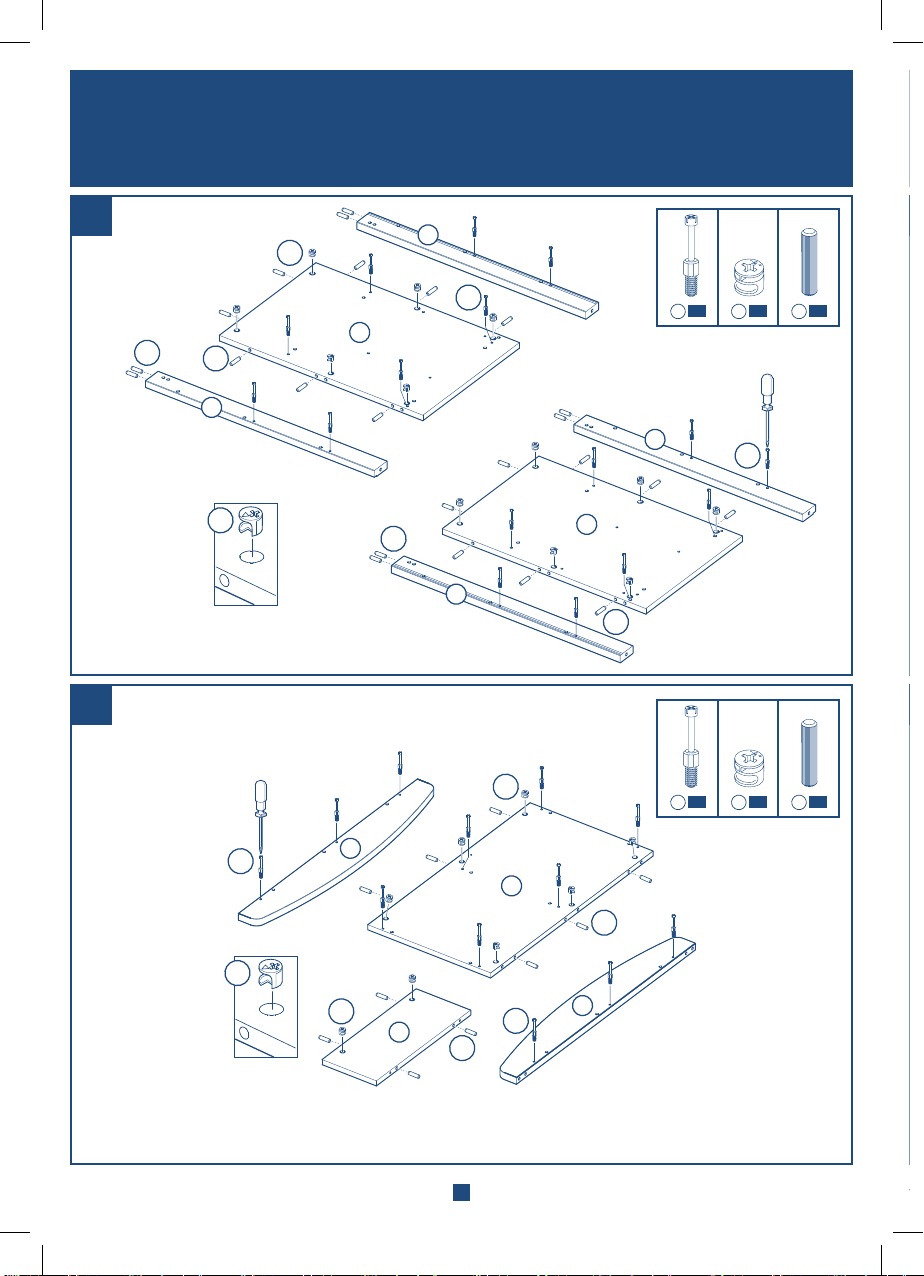

assembly diagram, ,,diagramme de montage
montage-schaubild, διάγραµµα συναρµολόγησης , diagram perakitan , 組立図,
조립도, ,schematmontażu,diagramademontagem,
сборочный чертеж , ilustración del ensamblaje, แผนผัง ,kurulum resmi
MC0005_0002_33079_Padstow_Dresser_UserGuide.indd 5 16/10/2013 11:24

Version 1.0 24/09/2013
@
@
assembly instructions, ,instructions de montage,
montageanweisungen, οδηγίες για τη συναρμολόγηση, instruksi perakitan, 組み立て説明書,
조립 설명서, 组装说明, instrukcja montażu, instruções para montagem, инструкции по
сборке , instrucciones de montaje, ค�ำแนะน�ำส�ำหรับกำรประกอบ,kurulum talimatları
 ,

6© Mothercare UK Ltd. 2013Version 1.0 24/09/2013
A
B
M
R
Q
P
O
F
D
C
AA
AA
AA
AA
BB
BB
BB
BB
BB
DD
DD
DD DD
DD
DD
A
B
M
R
Q
P
O
F
D
C
AA
AA
AA
AA
BB
BB
BB
BB
BB
DD
DD
DD DD
DD
DD
1
2
assembly instructions, ,instructions de montage,
montageanweisungen, οδηγίες για τη συναρμολόγηση, instruksi perakitan, 組み立て説明書,
조립 설명서, 组装说明,instrukcjamontażu,instruçõesparamontagem,инструкции по
сборке , instrucciones de montaje, ค�ำแนะน�ำส�ำหรับกำรประกอบ,kurulumtalimatları
 ,

4
3
AA
BB CC DD
EE FF GG HH
II JJ KK
NN OO PP
QQ
RR
MMLL
AA
BB
CC DD
EE FF GG HH
II JJ KK
NN OO PP
QQ
RR
MMLL
AA BB CC
DD
EE FF GG HH
II JJ KK
NN OO PP
QQ
RR
MMLL
x16 x12 x24
