Motorola PMMN4089 User manual

PMMN4089
USER GUIDE
EN LAS BP
ES RUIT
DE FR
PT
68012008093_PMMN4089.book Page 1 Wednesday, May 15, 2013 2:56 PM

68012008093_PMMN4089.book Page 2 Wednesday, May 15, 2013 2:56 PM

1
English
INTRODUCTION
The PMMN4089 Enhanced Keypad
Microphone provides a convenient means
of transmitting standard signalling protocol
used in mobile radio operation. Three other
buttons ({, }, and |), directly under
the keypad keys, can be programmed by
your dealer to conveniently access select
radio features.
FL0830328O
KEYPAD
PUSH-TO-TALK
(PTT) BUTTON
PROGRAMMABLE
BUTTONS
(A, B, C)
MICROPHONE
Figure 1. Microphone Face
68012008093_PMMN4089.book Page 1 Wednesday, May 15, 2013 2:56 PM

2
English
RF ENERGY EXPOSURE AND PRODUCT
SAFETY GUIDE FOR MOBILE TWO-WAY
RADIOS
ATTENTION!
Before using this product, read the RF
Energy Exposure and Product Safety Guide
that ships with the radio which contains
instructions for safe usage and RF energy
awareness and control for compliance with
applicable standards and regulation.
DESCRIPTION
Keypad and programmable button
functionality varies depending on the
signalling protocol of the radio to which
it is attached.
Keypad Keys
The keypad keys are used for:
• Dialling a phone number.
• Entering a specific radio ID or status
number when making a call.
• Entering information when programming
Call, Scan and Phone lists.
Each key can also generate several
different characters. For example, to enter
the character ‘C’, press the 2key three
times.
68012008093_PMMN4089.book Page 2 Wednesday, May 15, 2013 2:56 PM

3
English
Programmable Buttons
The dealer programmable buttons (A, B,
and C) can be used as shortcuts to access
various radio features or can be assigned
menu entry, exit and navigation functions.
Each button can be used to select one or
two features depending on the protocol of
the radio being used and the type of button
press:
• Short press - quickly pressing and
releasing the programmable buttons.
• Long press - pressing and holding the
programmable buttons for a period of
time (at least 1.5 seconds)
• Hold down - pressing and holding down
the programmable buttons while
checking status or making adjustments.
A summary of programmable radio features
can be found in your Radio user guide.
Check with your dealer for more information
supporting the programmable buttons.
68012008093_PMMN4089.book Page 3 Wednesday, May 15, 2013 2:56 PM

4
English
INSTALLATION
Mounting the Hang-Up Clip, HLN9073

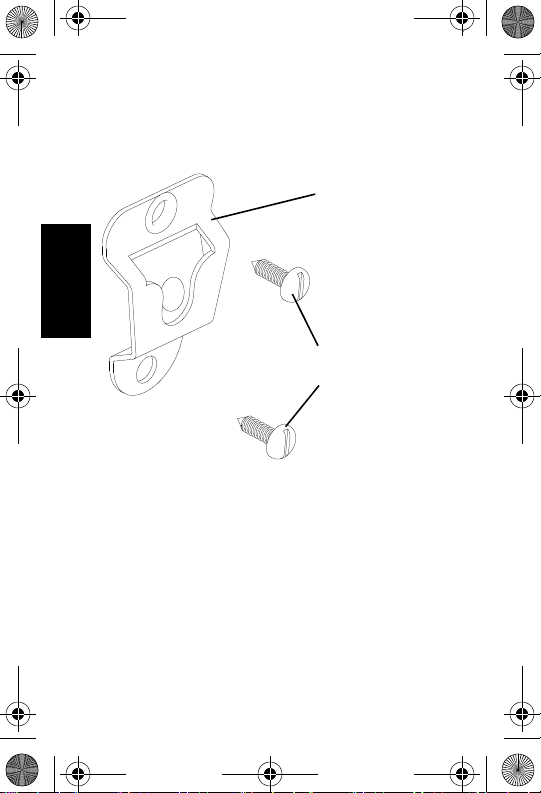

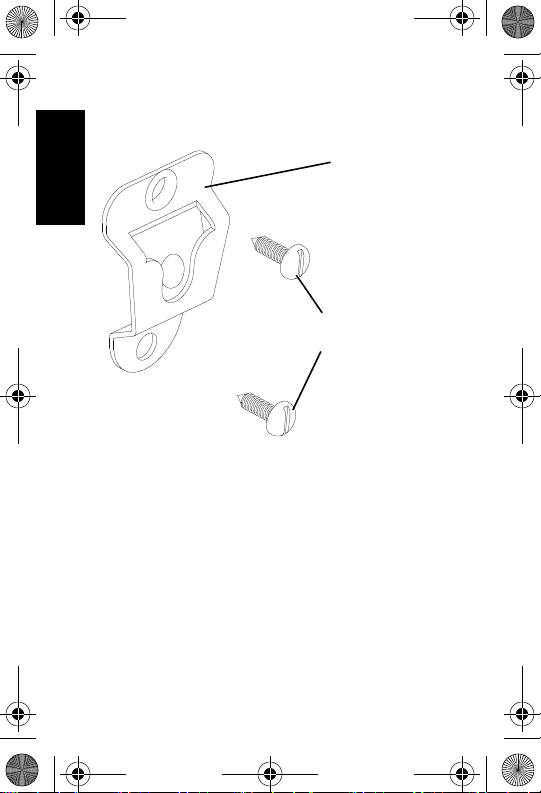

Figure 2. Hang-up clip HLN9073
Refer to Figure 2. Once an installation
location has been decided, perform the
following steps:
1. Verify that the selected mounting surface
is strong enough to support the mounting
hardware and the microphone.
2. Use the base of the hang-up clips as a
template to center punch and drill two
3mm (1/8") diameter holes. Be careful
not to damage any wires or any other
vehicle components when drilling the
Self tapping
screw
Hang-up clip
68012008093_PMMN4089.book Page 4 Wednesday, May 15, 2013 2:56 PM

5
English
holes.
3. Use the two self tapping screws
provided to mount and secure the hang-
up clip.
Plugging the Connector to the Radio
1. Place the microphone connector as
shown in Figure 3.
2. Push the connector into the radio female
connector until a click sound is heard.
Note: The digital symbol on the microphone
rubber boot should be facing to the top
while attaching to the radio.

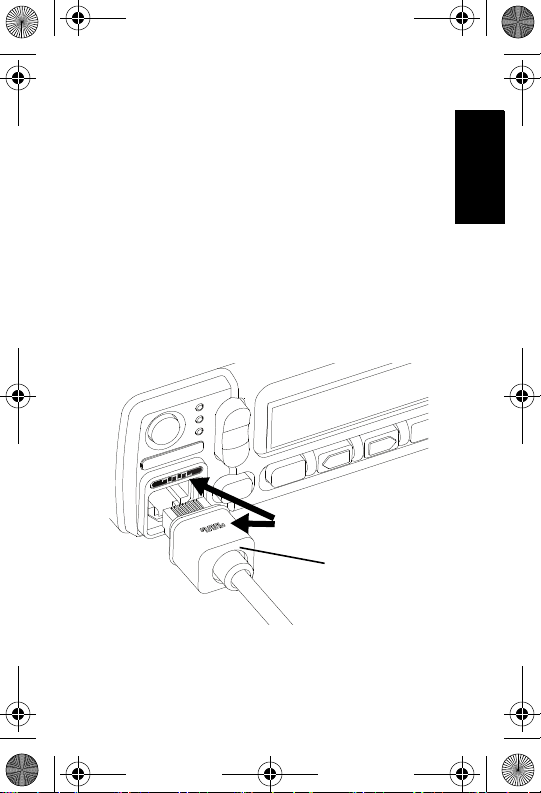

Figure 3. Location of Digital Symbol on
microphone connector rubber boot
Radios with this “Digital Symbol” are digital
Digital Symbol
Rubber Boot
68012008093_PMMN4089.book Page 5 Wednesday, May 15, 2013 2:56 PM

6
English
capable radios and require the use of
accessories with the same “Digital Symbol”.
These accessories with the “Digital Symbol”
have been optimized for digital audio
Transmit and Receive. Use of non-approved
accessories may result in degradation of
audio quality.
OPERATION
Microphone
1. Hold the microphone approximately
5 cms (2 inches) from your mouth.
2. Press the push-to-talk (PTT) button.
3. Speak directly into the small opening
located in the upper right corner of the
microphone face.
4. Release the PTT to listen.
Keypad
1. Enter the digits desired through the
keypad by firmly pressing one keypad key
at a time. Each keypad press should be at
least 1/2 second duration.
Note: The minimum length of time a signal
should be sent is 1/2 second. Too short of
a signal may prevent proper digit
recognition by the system decoder.
2. Listen for the sidetone as each keypad
key is pressed. The sidetone will be
68012008093_PMMN4089.book Page 6 Wednesday, May 15, 2013 2:56 PM

7
English
heard from the radio speaker.
3. After all digits have been entered,
operate the microphone in the normal
two-way radio operation mode.
Programmable Buttons
You can obtain a summary of the
microphone programmable buttons and,
where appropriate, whether the button
press requires a short press, a long press or
needs to be held down, from the dealer.
Operate the programmable buttons (A, B,
and C) as pre-arranged between you and
your dealer. If the programmable buttons
have not already been programmed, contact
your dealer for details.
TIPS FOR USING THE
MICROPHONE/RADIO
Whenever possible:
• Place your calls in areas of optimum
system coverage (full quieting). Calls
made in noisy (fringe) areas may not
connect.
• Make your calls when the vehicle is not
moving – parked, at a stop sign, or at a
traffic light. Dialling (pressing keypad
keys) while driving can distract the driver
(a safety hazard). Dialling while driving
also reduces call reliability by promoting
the chance of a weak signal due to
68012008093_PMMN4089.book Page 7 Wednesday, May 15, 2013 2:56 PM

8
English
“dead spots” or automobile/traffic noise
interference.
SERVICE
The PMMN4089 Enhanced Keypad
Microphone is not repairable. Order
replacement microphones as required.
© 2013 Motorola Solutions, Inc. All rights reserved.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS and the
Stylized M logo are trademarks or registered trademarks
of Motorola Trademark Holdings, LLC and are used under
license. All other trademarks are the property of their
respective owners.
68012008093_PMMN4089.book Page 8 Wednesday, May 15, 2013 2:56 PM

9
Español
Latinoamérica
INTRODUCCIÓN
El micrófono PMMN4089 con teclado
mejorado proporciona un medio conveniente
para transmitir protocolos de señalización
estándar, el que se utiliza en el funcionamiento
de los radios móviles. Su distribuidor puede
programar otros tres botones ({, }, y
|), que están debajo de las teclas del
teclado, para acceder de forma conveniente
a la selección de funciones del radio.
FL0830328O
TECLADO
BOTÓN PUSH-TO-
TALK (PTT)
BOTONES
PROGRAMABLES
(A, B, C)
MICRÓFONO
Figura 1. Cara del micrófono
68012008093_PMMN4089.book Page 9 Wednesday, May 15, 2013 2:56 PM

10
Español
Latinoamérica
GUÍA DE EXPOSICIÓN A
RADIOFRECUENCIA Y SEGURI DAD DEL
PRODUCTO PARA RADIOS
BIDIRECCIONALES MÓVILES
¡ATENCIÓN!
Antes de utilizar este producto, lea la Guía
de exposición a energía de radiofrecuencia
y seguridad del producto que se incluye con
el radio, la que contiene instrucciones para
uso seguro e información para tomar
conciencia y controlar la energía de
radiofrecuencia, para que cumpla con los
estándares y reglamentos
correspondientes.
DESCRIPCIÓN
La funcionalidad del teclado y del botón
programable varía según el protocolo de
señalización del radio al que está conectado.
Teclas del teclado
Las teclas del teclado se utilizan para lo
siguiente:
• Marcar un número de teléfono.
• Introducir una ID de radio específica
o número de estado al realizar una
llamada.
• Introducir información al programar las
listas de llamada, rastreo y teléfonos.
Cada tecla también puede generar varios
caracteres diferentes. Por ejemplo, para
68012008093_PMMN4089.book Page 10 Wednesday, May 15, 2013 2:56 PM

11
Español
Latinoamérica
introducir el carácter "C", presione la tecla
2tres veces.
Botones programables
Los botones programables (A, B y C) del
distribuidor se pueden utilizar como accesos
directos para acceder a diversas funciones
del radio, o se pueden asignar como entrada
y salida del menú, y funciones de navegación.
Cada botón se puede utilizar para seleccionar
una o dos funciones, lo que depende del
protocolo del radio que se va a utilizar y el
tipo de pulsación del botón:
• Pulsación breve: presionar y soltar
rápidamente los botones programables.
• Pulsación prolongada: mantener
presionados los botones programables
durante un período de tiempo (al menos
1,5 segundos).
• Mantener presionado: presionar y
mantener presionados los botones
programables al comprobar el estado
o realizar ajustes.
Un resumen de las funciones programables
del radio se puede encontrar en la Guía de
usuario del radio. Consulte con su distribuidor
para obtener más información sobre
asistencia técnica de botones programables.
68012008093_PMMN4089.book Page 11 Wednesday, May 15, 2013 2:56 PM

12
Español
Latinoamérica
INSTALACIÓN
Instalación del clip para colgar el
micrófono, HLN9073
Figura 2.Clip para colgar el teléfono
HLN9073
Consulte la Figura 2. Una vez que haya
decidido el lugar para la instalación, realice
los siguientes pasos:
1. Compruebe que la superficie de montaje
seleccionada es lo suficientemente
fuerte, como para soportar el equipo de
montaje y el micrófono.
2. Utilice la base de los clips para colgar el
Tornillo
autorroscante
Clip para colgar
68012008093_PMMN4089.book Page 12 Wednesday, May 15, 2013 2:56 PM

13
Español
Latinoamérica
micrófono como plantilla para marcar el
centro con un punzón, y perforar dos
orificios de 3 mm (1/8") de diámetro.
Tenga cuidado de no dañar cables o
ningún otro componente del vehículo al
perforar los orificios.
3. Utilice los dos tornillos autorroscantes
suministrados para montar y asegurar el
clip para colgar el micrófono.
Conectar el conector al radio
1. Coloque el conector del micrófono como
se muestra en la Figura 3.
2. Empuje el conector en el conector
hembra del radio hasta que escuche
un clic.
Nota: El símbolo digital en la funda de goma del
micrófono debe estar orientado hacia la
parte superior mientras está conectado
al radio.
68012008093_PMMN4089.book Page 13 Wednesday, May 15, 2013 2:56 PM

14
Español
Latinoamérica

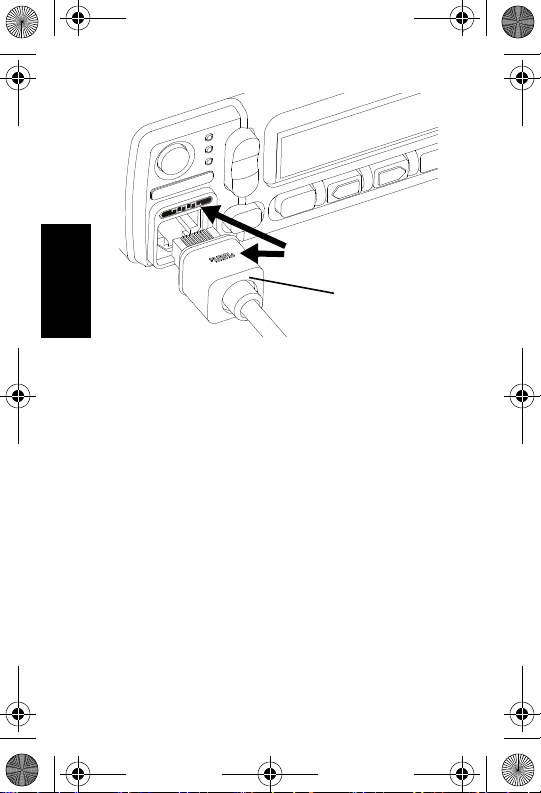

Figura 3. Ubicación del símbolo digital en la
funda de goma del conector del micrófono
Los radios con este "símbolo digital" son
radios compatibles con radios digitales y
requieren el uso de accesorios con el
mismo "símbolo digital". Estos accesorios
con el "símbolo digital" están optimizados
para transmitir y recibir sonido digital. El uso
de accesorios aprobados puede causar la
degradación de calidad de sonido.
Símbolo digital
Funda de
goma
68012008093_PMMN4089.book Page 14 Wednesday, May 15, 2013 2:56 PM

15
Español
Latinoamérica
FUNCIONAMIENTO
Micrófono
1. Mantenga el micrófono
aproximadamente
a 5 cm (2 pulg.) de la boca.
2. Presione el botón push-to-talk (PTT).
3. Hable directamente en la pequeña
abertura situada en la esquina superior
derecha del micrófono.
4. Suelte el botón PTT para escuchar.
Teclado
1. Introduzca los dígitos deseados en el
teclado, presionando firmemente una
tecla a la vez. Cada presión en el teclado
debe tener una duración de al menos
medio segundo.
Nota: La longitud mínima de tiempo en que se
debe enviar una señal es de medio
segundo. Una señal demasiado corta
puede impedir el reconocimiento correcto
de los dígitos por parte del decodificador
del sistema.
2. Escuche el tono lateral a medida que
presiona cada tecla del teclado. El tono
lateral se escuchará desde el altavoz del
radio.
3. Una vez que haya introducido todos los
68012008093_PMMN4089.book Page 15 Wednesday, May 15, 2013 2:56 PM

16
Español
Latinoamérica
dígitos, opere el micrófono en el modo
de funcionamiento normal del radio
bidireccional.
Botones programables
Puede obtener un resumen de los botones
programables del micrófono y, cuando sea
adecuado, saber si se requiere una pulsación
breve, prolongada o si se debe mantener
presionado el botón, de parte del distribuidor.
Utilice los botones programables (A, B y C)
según lo hayan acordado previamente usted
y el distribuidor. Si los botones
programables no se han programado aún,
póngase en contacto con su distribuidor
para obtener detalles.
CONSEJOS PARA EL USO DEL
MICRÓFONO/RADIO
Siempre que sea posible:
• Realice las llamadas en las áreas de
cobertura óptima del sistema (silencio
total). Llamadas realizadas en ambientes
ruidosos (límite) pueden no conectarse.
• Realice las llamadas cuando el vehículo
no esté en movimiento: estacionado, en
una señal de alto o en un semáforo.
Marcar (presionar teclas del teclado)
mientras conduce puede distraer al
conductor (un peligro para la seguridad).
68012008093_PMMN4089.book Page 16 Wednesday, May 15, 2013 2:56 PM

17
Español
Latinoamérica
Marcar mientras conduce también
reduce la confiabilidad de la llamada,
ya que aumenta la posibilidad de una
señal débil, debido a "puntos muertos"
o interferencia de ruido de automóviles/
tráfico.
SERVICIO
El micrófono PMMN4089 con teclado
mejorado no se puede reparar. Solicite el
reemplazo de los micrófonos según sea
necesario.
68012008093_PMMN4089.book Page 17 Wednesday, May 15, 2013 2:56 PM

18
Español
Latinoamérica
© 2013 Motorola Solutions, Inc. Todos los derechos
reservados.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS y el
logotipo de la M estilizada son marcas comerciales o
marcas comerciales registradas de Motorola Trademark
Holdings, LLC y se utilizan bajo licencia. Todas las demás
marcas comerciales pertenecen a sus respectivos dueños.
68012008093_PMMN4089.book Page 18 Wednesday, May 15, 2013 2:56 PM
