welcome
The MOTO ROKR ™ EQ7 High-Performance Bluetooth® Stereo
Speaker System lets you enjoy your music with legendary JBL®
loudspeaker technology.
1
The EQ7 not only delivers wireless music
in rich, full sound and elegant style; it also serves as a
speakerphone for phone calls—all at an extended range.
• Wireless music in premium sound —Motorola wireless
technology coupled with high-bandwidth, low-distortion JBL
loudspeakers and acoustic design.
• Easy to use —music controls that light up during wireless
audio connection, and status indicators for Bluetooth
connection, audio mute, and power.
• True wireless freedom —take your music with you with the
extended wireless range of up to 100m/330ft.*
Note: Before using your speaker system for the first time, be sure
to review the important safety and legal pamphlet, and follow
instructions. Periodically review this information so you remember
how to safely use your speaker system.
* Wireless range can vary depending on Bluetooth class of source device, and be
subject to interference from obstructions such as walls or other electronic devices.
before you begin
3
befor e you begin
Take a moment before you get started to familiarize yourself with
the components of your speaker system.
Bluetooth
Indicator
Light
Power Indicator Light
Microphone Mute
Indicator Light
Volume Down Button
Reverse Button
Play/Pause Button
Forward Button
Volume Up
Button
Call Button
Microphone
Battery Compartment
(on bottom)
Audio
Port
Power
Port
Power
Button
power your system
4
power your sys tem
batteries
You can power your speaker system using four AA alkaline
batteries. Remove battery door (by turning to unlock symbol), insert
batteries, and reattach battery door (by aligning the triangle on the
door with unlock symbol and turning to lock symbol).

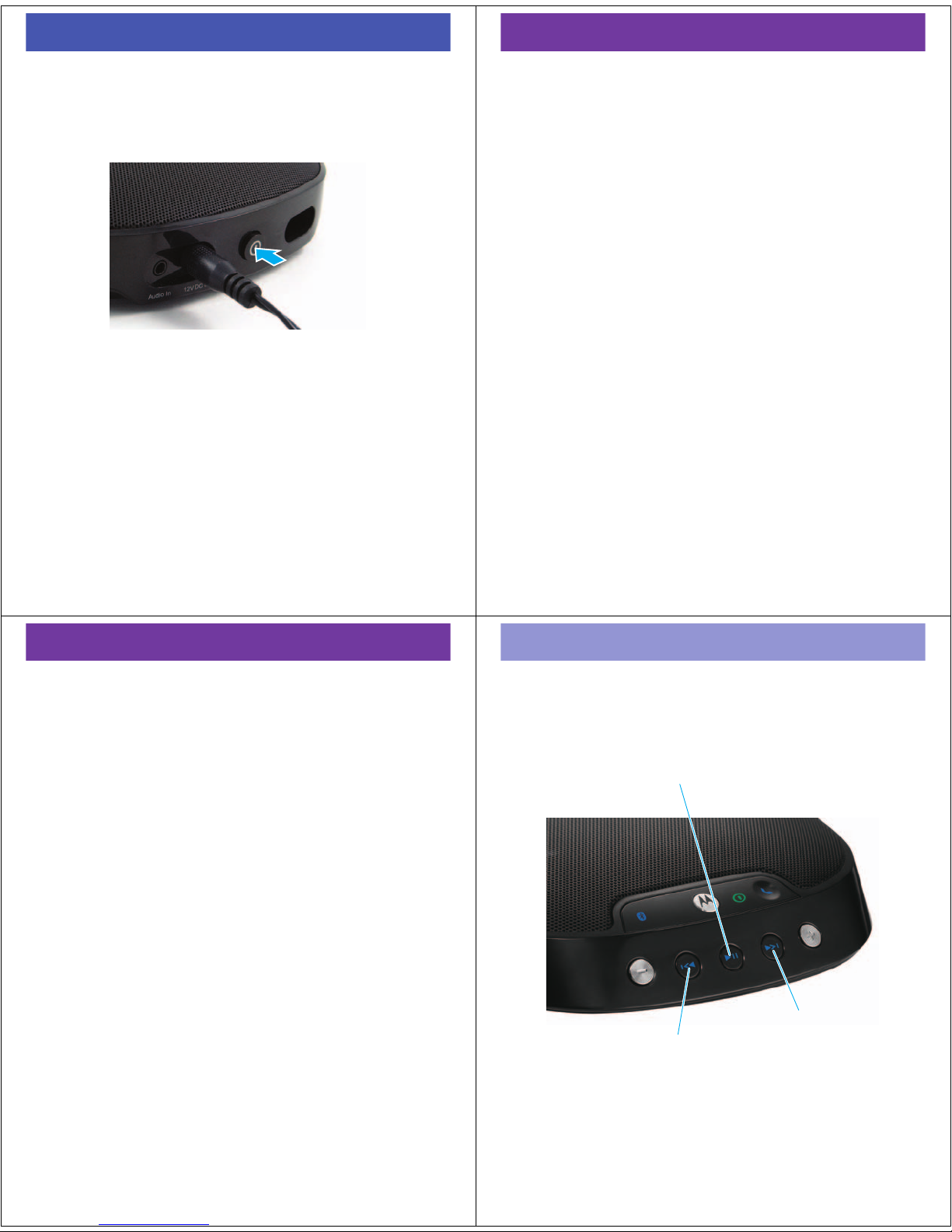

power adapter
You can power your speaker system using the included power
adapter. Plug connector into the Power port as shown, then plug
power supply into a wall outlet.

get the party started
5
get the party started
To turn your speaker system on and off , press the Power button
on the rear. The Power indicator light is steadily lit when the
speaker system is on.
connect wirelessly
6
connect wi relessly
To listen to your music via Bluetooth wireless connection , as
well as make and receive handsfree calls, you need to pair (link)
your speaker system with your Bluetooth phone and/or music
device.
1 Turn off any Bluetooth devices previously paired with your
speaker system.
2 Turn on the Bluetooth feature on your phone or music device.
3 Turn on your speaker system.
The Bluetooth indicator flashes to indicate your speaker system
is in discoverable mode.
4 Place your phone or music device in Bluetooth search mode.
The phone or music device searches for your speaker system.
5 Select Motorola EQ7 from search results on your phone or
music device.
6 Select OK or Ye s to pair your speaker system with your phone
or music device.
7 If prompted, enter 0000 for passkey.
When your speaker system successfully pairs and connects with
your phone or music device, the Bluetooth indicator changes from
flashing blue to steadily lit. Music playing from your connected
music source is heard on your speaker system.
connect wirelessly
7
Notes:
• After successfully pairing your speaker system and Bluetooth
device, you don’t need to repeat these steps. For each use,
ensure that your speaker system is turned ON and that your
device’s Bluetooth feature is ON.
• Some music devices will automatically attempt to play music
when EQ7 re-connects to it.
control your tunes
8
contr ol your tunes

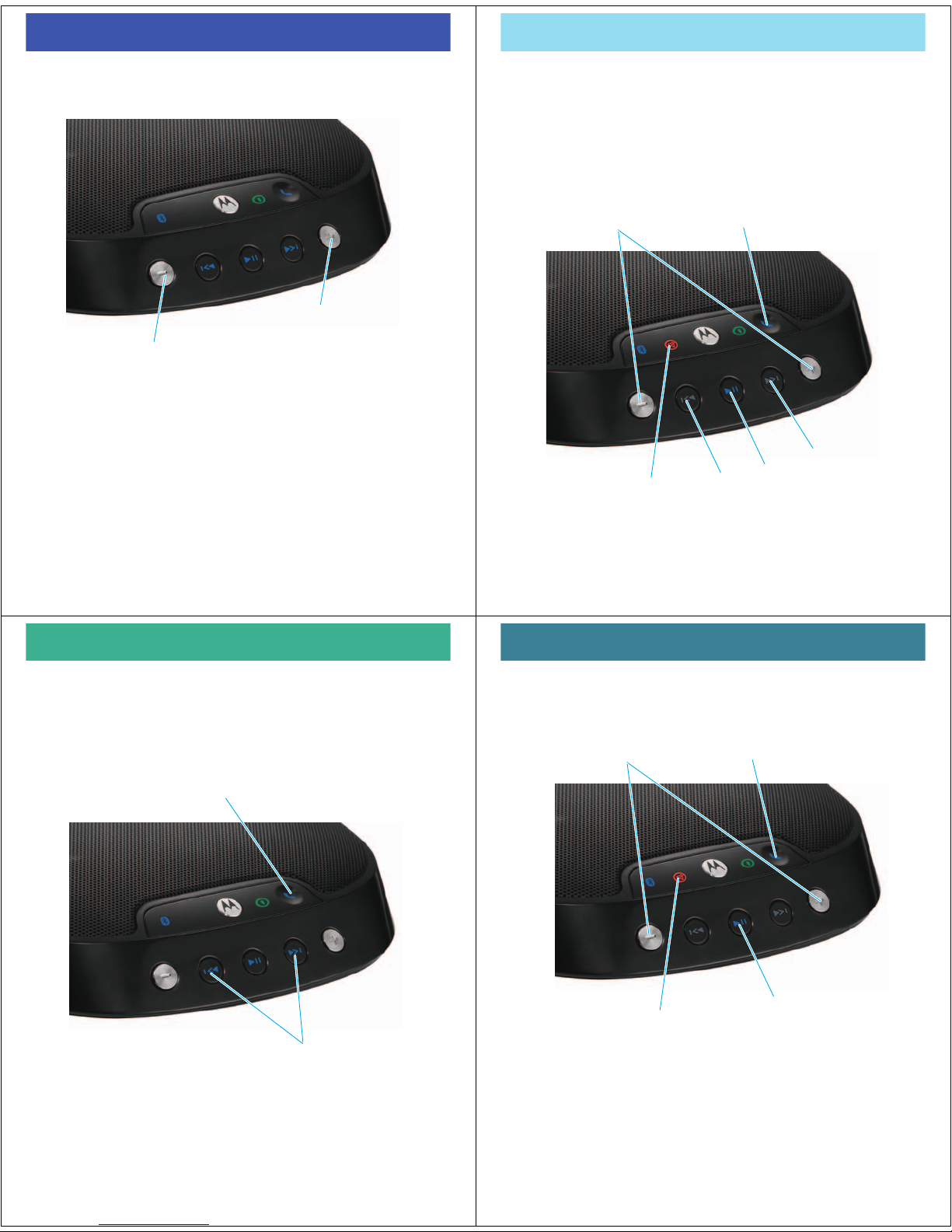

Playback controls on your speaker system can be used when
listening to wireless music streaming from a Bluetooth-enabled
music device that also provides remote control capabilities
(AVRCP).
When remote control capabilities are not supported by your music
player, the EQ7 simply acts as a speaker system, and music should
be controlled from your music player.
Press —skip to previous track
Press and hold—rewind track*
Press
—play/pause music
Press and hold —stop music
Press —skip to next track
Press and hold —fast-forward track*
* If your music player supports this feature

crank it up
9
crank i t up
To adjust music volume , use the Volume buttons on your speaker
system.
You’ll hear a tone when maximum or minimum volume is reached
on your speaker system.
Note: The volume setting on your music player may impact volume
on your speaker system.
Press —decrease volume (step)
Press and hold —decrease volume
(continuous)
Press —increase volume (step)
Press and hold —increase volume
(continuous)
handsfree calls
10
handsf ree calls
To make and receive calls using the speaker system, a Bluetooth
handsfree (HFP) connection must be established with your phone
(see “connect wirelessly” on page 6 for details). A handsfree
connection with your phone is indicated when the Call button is
steadily lit.

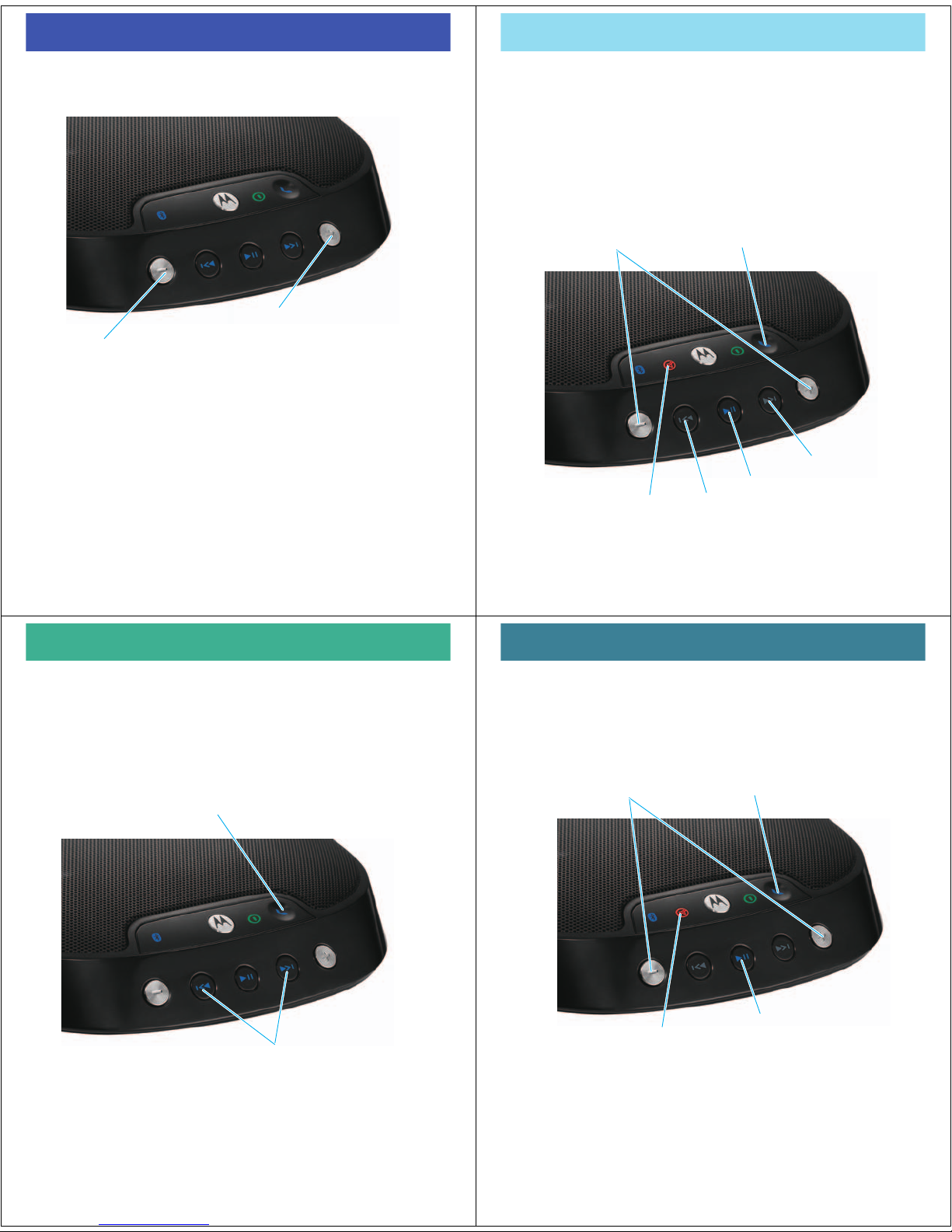

You’ll use these controls and indicators on your speaker system
when making and receiving handsfree calls.
Microphone
Mute Indicator
Reject
Call
Button
Microphone
Mute
Button
Reject
Call
Button
Volume Buttons Call Button and Indicator
receive a call
11
recei ve a call
When there’s an incoming call, the Call button flashes on your
speaker system and you hear ringtone over your speakers. If
wireless streaming music is playing when a call is received, it is
paused until the call ends. If music is playing over a wired
connection, it is muted when a call is received.
Press —answer call
Press and hold (either button) —
reject call
while on a call
12
while on a call
When a call is active, the Call and Microphone Mute (Play/Pause)
buttons are steadily lit on your speaker system.
When the call is muted, the Microphone Mute indicator light is on.
Microphone
Mute Indicator
Press —mute microphone
Press —adjust call volume (step)
Press and hold —adjust call (continuous)
Press —end call

while on a call
13
When there’s a second incoming call, the Call button flashes on
your speaker system, and you hear an alert.
Press and hold (either button) —
reject second incoming call*
* If your phone supports this feature
Press —1) answer second call (first call is placed on hold),
2) end second call (first call resumes), or
3) resume first call on hold (when second caller hangs up)
make a call
14
make a ca ll
Using the speaker system to make a call, you can redial the last
dialed number or make a voice dial call (if your phone supports this
feature). When making a voice dial call, the microphone on the
speaker system is enabled, and you hear a prompt from your
phone.
Press —make a voice dial call (you hear
prompt from your phone)
Press and hold —redial last number
cable connection
15
cable con nection

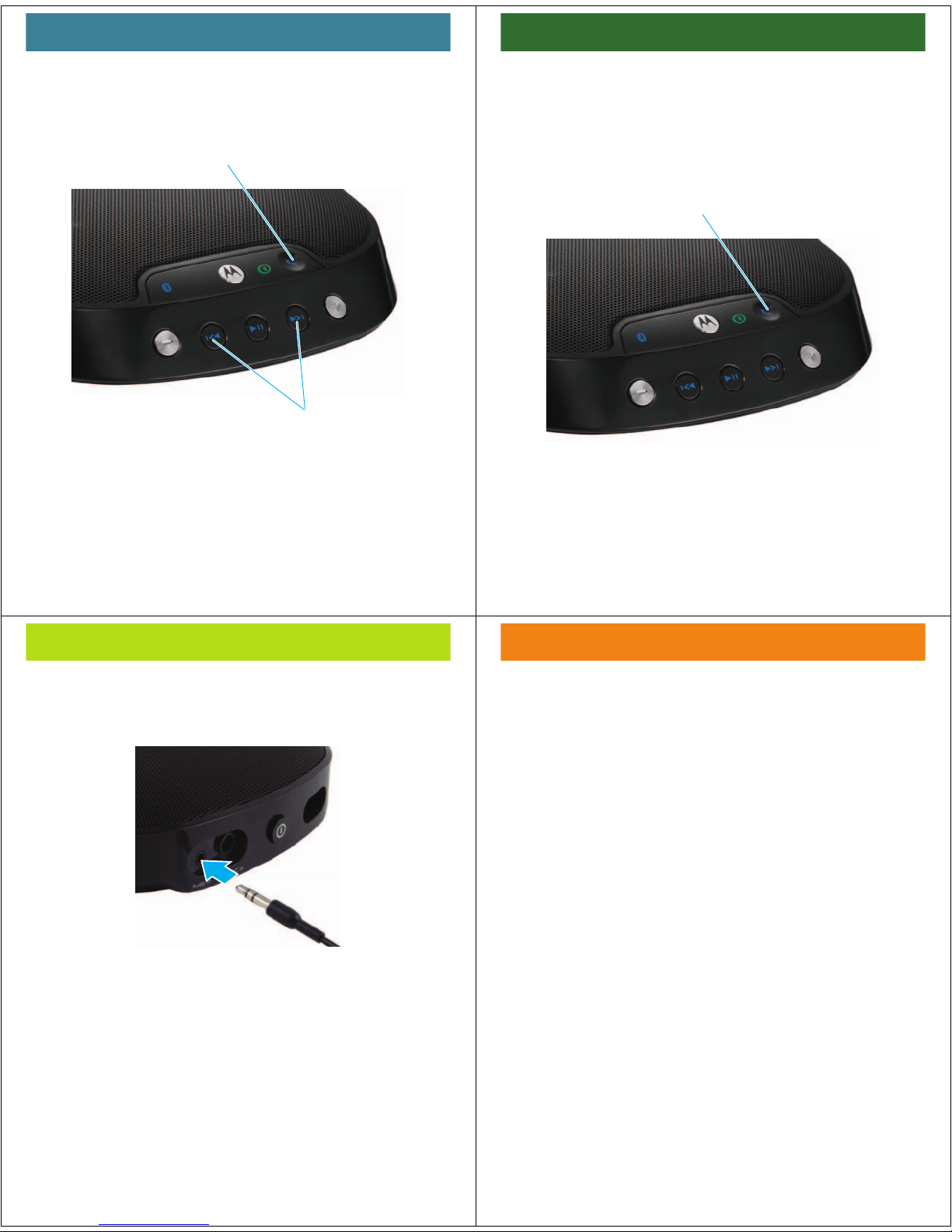

To listen to your music using a wired connection , connect your
music device to the Audio port on your speaker system using the
included audio cable.
Notes:
• The Audio port functions as an input port from a music device
only (not as a headphone jack).
• Playback controls provided on your speaker system cannot
be used when listening to music input from wired
connection.
• In wired connection, if no audio is heard turn up volume on
music device.
tips & tricks
16
tips & tricks
multi-point (two device) connection
To connect to a phone and music device at the same time:
1 Pair and connect to your phone (see page 6).
2 Turn off both your phone and your speaker system.
3 Turn your speaker system back on.
The Bluetooth indicator flashes to indicate the speaker system
is in discoverable mode.
4 Turn on your music device. Make sure the Bluetooth feature is
turned on in the device.
The music device searches for your speaker system.
5 Complete steps 5 through 7 on page 6 to pair and connect your
music device and speaker system successfully.
6 Turn off your speaker system.
7 Turn your phone back on and make sure the Bluetooth feature is
turned on in both the phone and music device.
8 Turn your speaker system back on. It should now connect to
both devices.

tips & tricks
17
pairing tips
• To initiate pairing (discoverable) mode manually when
your speaker system is already powered on, press and hold
both
Call and Play/Pause buttons at the same time.
• To clear paired devices list in your speaker system , press
and hold both
Reverse and Forward buttons at the same
time until system resets.
power saving using battery power
When using batteries during Bluetooth connection, if your speaker
system is inactive (i.e. detects no audio) for over five minutes, it will
go into power saving mode and dim the music buttons.
tech speak
18
tech speak
Here are some Bluetooth terms to know:
Profile An application (or use case) through which
different Bluetooth devices can communicate
with each other. Both devices must support the
same profile in order to communicate with one
another for the application.
A2DP
(Advanced
Audio
Distribution
Profile)
Profile for streaming dual-channel stereo audio
from a stereo music player to your speaker
system.
AVRCP
(Audio Video
Remote
Control
Profile)
Profile for controlling streaming audio/video
playback on remote devices. Typically used with
A2DP devices for next/previous track selection
and pause/play functions.
HFP
(Hands-Free
Profile)
Profile for making and receiving calls from a
hands-free device.
• The essential requirements and
other relevant provisions of Directive
1999/5/EC.
• All other relevant EU Directives.
European Union Directives
Conformance Statement
Product
Approval
Number
The above gives an example of a typical Product
Approval Number.
You can view your product’s Declaration of Conformity
(DoC) to Directive 1999/5/EC (to R&TTE Directive) at
www.motorola.com/rtte. To find your DoC, enter the
product Approval Number from your product’s label in
the “Search” bar on the web site.
Hereby, Motorola declares that this
product is in compliance with:
20
Motorola, Inc.
Consumer Advocacy Office
1307 East Algonquin Road
Schaumburg, IL 60196
www.motorola.com
www.motorola.com/bluetoothsupport
1-877-MOTOBLU (Motorola Bluetooth Support)
1-800-331-6456 (United States)
1-888-390-6456 (TTY/TDD United States for hearing impaired)
1-800-461-4575 (Canada)
The use of wireless devices and their accessories may be prohibited or restricted in
certain areas. Always obey the laws and regulations on the use of these products.
MOTOROLA and the Stylized M Logo are registered in the US Patent & Trademark
Office. JBL is a trademark of Harman International Industries, Incorporated,
registered in the United States and/or countries.The Bluetooth trademarks are
owned by their proprietor and used by Motorola, Inc. under license. All other
product and service names are the property of their respective owners.
1. The JBL brand name only pertains to the loudspeaker and amplifier technology
incorporated with this Motorola product. JBL is not the reseller of this product.
© 2008 Motorola, Inc. All rights reserved.
Bluetooth QD ID: B013625
Manual Number: 68000201149-A

Guía de inicio rápido
EQ7
MOTOROKR
TM
2
bienvenido
El sistema de altavoz estéreo MOTO ROKR ™ EQ7 con Bluetooth®
dealto rendimiento le permite disfrutar de la música con la
legendaria tecnología de altavoces JBL®.
1
El EQ7 no sólo entrega
música inalámbrica en un sonido rico y completo con un estilo
elegante; también funciona como un altavoz para llamadas
telefónicas: todo en un rango extendido.
• Música inalámbrica en sonido premium —tecnología
inalámbrica de Motorola combinada con altavoces JBL de
alto ancho de banda y baja distorsión y diseño acústico.
• Fácil de usar —controles de música que se iluminan durante
una conexión de audio inalámbrica e indicadores de estado
para conexión Bluetooth, silencio de audio y energía.
• Verdadera libertad inalámbrica —lleve la música a
todas partes con el rango inalámbrico extendido de
hasta 100 metros/330 pies.*
Nota: antes de usar el sistema de altavoz por primera vez,
asegúrese de revisar el panfleto información de seguridad y legal
importante y de seguir sus instrucciones. Revise periódicamente
esta información de manera que recuerde cómo usar el sistema
de altavoz en forma segura.
* El rango inalámbrico puede variar dependiendo de la clase Bluetooth del
dispositivo de origen y estar sujeto a interferencia de parte de obstrucciones como
paredes u otros dispositivos electrónicos.
antes de comenzar
3
antes d e comenzar
Tome algunos minutos para familiarizarse con los componentes del
sistema de altavoz antes de comenzar.
Luz indicadora
de Bluetooth
Luz indicadora
de alimentación
Luz indicadora
de silencio del micrófono Botón Bajar volumen
Botón Retroceder
Botón reproducir/pausa
Botón Adelantar
Botón Subir volumen
Botón de llamada
Micrófono
Compartimiento
de batería
(en la parte inferior)
Puerto
de audio
Puerto de
alimentación
Botón de
encendido
fuente de alimentación del dispositivo
4
fuent e de alimenta ción del d isposit ivo
baterías
Puede hacer funcionar el sistema de altavoz con cuatro baterías
alcalinas AA. Quite la puerta de la batería (girándola hacia el símbolo
de desbloqueo), inserte las baterías y vuelva a colocarla (alineando
el triángulo de la puerta con el símbolo de desbloqueo y girándola
hacia el símbolo de desbloqueo).
adaptador de alimentación
Otra forma consiste en utilizar el adaptador de alimentación
incluido. Enchufe el conector en el puerto de alimentación como se
muestra en la imagen y luego, conecte el cable de alimentación a
un tomacorriente.

inicio
5
inicio
Para encender y apagar el sistema de altavoz , oprima botón de
alimentación de la parte trasera. La luz indicadora de alimentación
se mantiene encendida cuando el sistema de altavoz está activo.
conectar en forma inalámbrica
6
conectar en formainalámbrica
Para escuchar música mediante conexión inalámbrica
Bluetooth
, así como hacer y recibir llamadas de manos libres, debe
asociar (vincular) el sistema de altavoz con el teléfono o dispositivo
de música Bluetooth.
1 Apague todo dispositivo Bluetooth asociado anteriormente con
el sistema de altavoz.
2 Active la función Bluetooth en el teléfono o dispositivo de
música.
3 Encienda el sistema del altavoz.
El indicador Bluetooth destella para indicar que el sistema de
altavoz está en modo detectable.
4 Coloque el teléfono o dispositivo de música en modo de
búsqueda Bluetooth.
El teléfono o dispositivo de música busca el sistema de altavoz.
5 Seleccione Motorola EQ7 de los resultados de búsqueda del
teléfono o dispositivo de música.
6 Seleccione OK o Sí para asociar el sistema de altavoz con el
teléfono o dispositivo de música.
7 Si se le solicita, ingrese 0000 como contraseña.
Cuando el sistema de altavoz se asocia correctamente con el
teléfono o dispositivo de música, el indicador Bluetooth pasa de
destellar en azul a permanecer encendido en forma constante.
La música reproducida desde la fuente de música conectada se
escucha en el sistema de altavoz.
conectar en forma inalámbrica
7
Notas:
• Después de asociar correctamente el sistema de altavoz y
el dispositivo Bluetooth, no necesita repetir estos pasos.
Para cada uso, asegúrese de que tanto el sistema de altavoz
como la función Bluetooth del dispositivo estén activados.
• Algunos dispositivos de música intentan automáticamente
reproducir música cuando se les vuelve a conectar el EQ7.
controlar las melodías
8
controlar las melodías
Los controles de reproducción del sistema de altavoz se pueden
usar para escuchar música inalámbrica transmitida desde un
dispositivo de música habilitado para Bluetooth que también ofrezca
capacidades de control remoto (AVRCP).
Cuando el reproductor de música no cuente con capacidades de
control remoto, el EQ7 actúa sólo como un sistema de altavoz, y la
música se debe controlar desde el reproductor de música.
Oprima —volver a la canción anterior
Mantenga oprimido—rebobinar*
Oprima
—reproducir/poner en pausa la música
Mantenga oprimido —detener la música
Oprima —saltar a la siguiente canción
Mantenga oprimido —para adelantar pistas*
* Si el reproductor de música admite esta función.

arranque
9
arra nque
Para ajustar el volumen de la música , use los botones de
volumen en el sistema de altavoz.
Escuchará un tono cuando se alcance el volumen máximo o mínimo
en el sistema de altavoz.
Nota: la programación de volumen del reproductor de música
puede afectar el volumen del sistema de altavoz.
Oprima —disminuir el volumen (en pasos)
Mantenga oprimido —disminuir
el volumen (continuamente)
Oprima —aumentar el volumen (en pasos)
Mantenga oprimido —aumentar el volumen
(continuamente)
llamadas de manos libres
10
llama das de manos l ibres
Para realizar y recibir llamadas mediante el sistema de altavoz, se
debe establecer una conexión Bluetooth de manos libres (HFP)
con el teléfono (consulte “conectar en forma inalámbrica” en la
página 6 para obtener más detalles). Cuando el botón de llamada
está iluminado en forma constante indica que hay una conexión de
manos libres con el teléfono.
Usará estos controles e indicadores en el sistema de altavoz
cuando haga y reciba llamadas de manos libres.
Indicador de silencio del micrófono Botón Rechazar una llamada
Botón de silencio del micrófono
Botón Rechazar una llamada
Botones de volumen Botón de llamada e indicador
recibir una llamada
11
recibir unallamada
Cuando hay una llamada entrante, el botón de llamada destella en el
sistema de altavoz y se escucha un tono de timbre en los altavoces.
Si mientras reproduce música continua en forma inalámbrica se
recibe una llamada, la música se coloca en pausa hasta que la
llamada finaliza. Si se está reproduciendo música a través una
conexión alámbrica, ésta se silencia si se recibe una llamada.
Oprima —contestar la llamada
Mantenga oprimido (cualquier botón) —
rechazar una llamada
durante una llamada
12
duranteuna llamada
Cuando hay una llamada activa, los botones de llamada y silencio
del micrófono (Reproducir/Pausa) están encendidos en forma
constante en el sistema de altavoz.
Al silenciar la llamada, se enciende la luz indicadora de silencio del
micrófono.
Micrófono
Indicador de silencio
Oprima —silenciar micrófono
Oprima —finalizar la llamada
Oprima —ajustar volumen
de llamada (en pasos)
Mantenga oprimido —ajustar
llamada (continuamente)

durante una llamada
13
Cuando hay una segunda llamada entrante, el botón de llamada
destella en el sistema de altavoz y se escucha una alerta.
Mantenga oprimido (cualquier botón) —
rechazar una segunda llamada entrante*
* Si el teléfono admite esta función.
Oprima — 1) responder segunda llamada (la primera está se deja en espera),
2) finalizar la segunda llamada (la primera llamada se reanuda) o
3) reanudar la primera llamada en espera (cuando la segunda cuelga).
realizar una llamada
14
real izar una l lamada
Al usar el sistema de altavoz para realizar una llamada, se puede
remarcar el último número marcado o realizar una llamada de
marcado por voz (si el teléfono admite esta función). Cuando se
realiza una llamada de marcado por voz, el micrófono del sistema de
altavoz está activado y se escucha una instrucción del teléfono.
Oprima —realizar una llamada de marcado
por voz (se escucha una instrucción del teléfono)
Mantenga oprimido —remarcar último número
conexión de cable
15
conexi ón de cable
Para escuchar música mediante una conexión alámbrica ,
conecte el dispositivo de música al puerto de audio del sistema de
altavoz mediante el cable de audio incluido.
Notas:
• El puerto de audio funciona como un puerto de entrada sólo
desde un dispositivo de música (no como un conector del
audífono).
• Los controles de reproducción del sistema de altavoz no se
pueden usar cuando se escucha entrada de música desde
una conexión alámbrica.
• En una conexión alámbrica, si no se escucha audio, active el
volumen del dispositivo de música.
consejos y trucos
16
consej os y trucos
conexión de puntos múltiples (dos dispositivos)
Para conectarse a un teléfono y un dispositivo de música al mismo
tiempo:
1 Asocie y conecte el teléfono (consulte la página 6).
2 Apague el teléfono y el sistema de altavoz.
3 Vuelva a encender el sistema del altavoz.
El indicador Bluetooth destella para indicar que el sistema de
altavoz está en modo detectable.
4 Encienda el dispositivo de música. Asegúrese de que la función
Bluetooth esté activada en el dispositivo.
El dispositivo de música busca el sistema de altavoz.
5 Realice los pasos 5 a 7 en la página 6 para asociar y conectar el
dispositivo de música y el sistema de altavoz correctamente.
6 Apague el sistema del altavoz.
7 Vuelva a encender el teléfono y asegúrese de que la función
Bluetooth esté activada en el teléfono y en el dispositivo de
música.
8 Vuelva a encender el sistema del altavoz. Ahora debe
conectarse a ambos dispositivos.

consejos y trucos
17
consejos para la asociación
• Para iniciar el modo de asociación (detectable)
manualmente
cuando el sistema de altavoz ya está
encendido, mantenga oprimidos los botones
Llamada y
Reproducir/Pausa al mismo tiempo.
• Para borrar la lista de dispositivos asociados del sistema
de altavoz
, mantenga oprimidos los botones Retroceder y
Avanzar al mismo tiempo hasta que el sistema de altavoz
se reinicie.
ahorro de la energía mediante el uso de la batería
Cuando usa baterías durante la conexión Bluetooth, si el sistema de
altavoz está inactivo (es decir, no detecta audio) durante cinco
minutos, éste pasará al modo de ahorro de energía y atenuará los
botones de música.
vocabulario técnico
18
vocabul ario té cnico
Aquí presentamos algunos términos sobre Bluetooth:
Perfil Aplicación (o caso de uso) mediante la cual
diferentes dispositivos Bluetooth pueden
comunicarse entre sí. Ambos dispositivos
deben admitir el mismo perfil para entre sí para
la aplicación.
A2DP
(Perfil de
distribución
de audio
avanzado)
Perfil para transmitir audio estéreo en canal
doble desde un reproductor de música estéreo
hasta el sistema de altavoz.
AVRCP (Perfil
de control
remoto de
audio y video)
Perfil para controlar la preproducción de audio y
video continuo en dispositivos remotos. Se usa
generalmente con dispositivos A2DP para las
funciones de selección de pistas anteriores o
posteriores y de reproducir/pausa.
HFP (Perfil de
manos libres)
Perfil para hacer y recibir llamadas desde un
dispositivo manos libres.
19
Declaración de conformidad con las
directivas de la Unión Europea
Confor midade de la Uni ón Europea
Por la presente, Motorola declara que este producto cumple con:
• Los requerimientos esenciales y otras precauciones importantes de la Directiva 1999/5/EC
• Todas las demás directivas importantes de la Unión Europea
Lo anterior es un ejemplo de un típico Número de aprobación del producto.
Puede ver la declaración de conformidad de su producto (DoC, Declaration
of Conformity) con la Directiva 1999/5/EC (la Directiva R&TTE) en
www.motorola.com/rtte , para encontrar su DoC, ingrese el número de
aprobación del producto que aparece en la etiqueta de su teléfono en la
barra “Buscar” del sitio Web.
Número de
aprobación
del producto
20
Motorola, Inc.
Consumer Advocacy Office
1307 East Algonquin Road
Schaumburg, IL 60196
www.motorola.com
www.motorola.com/bluetoothsupport
1-877-MOTOBLU (soporte de Motorola Bluetooth)
1-800-331-6456 (Estados Unidos)
1-888-390-6456 (TTY/TDD Estados Unidos, para personas con
problemas de audición)
1-800-461-4575 (Canadá)
Es posible que el uso de dispositivos inalámbricos y de sus accesorios esté
prohibido en algunas áreas. Obedezca siempre las leyes y las regulaciones sobre el
uso de estos productos.
MOTOROLA y el Logotipo de la M Estilizada están registrados en la Oficina de
Patentes y Marcas Registradas de los Estados Unidos. JBL es una marca comercial
de Harman International Industries, Incorporated, registrada en Estados Unidos y/o
en otros países. Las marcas comerciales Bluetooth pertenecen a sus respectivos
dueños y son utilizadas por Motorola, Inc. bajo licencia. Todos los demás nombres
de productos y servicios pertenecen a sus respectivos dueños.
1. El nombre de marca JBL sólo se refiere a la tecnología de altavoces y amplificadores incorporada en
este producto Motorola. JBL no es un revendedor de este producto.
© 2008 Motorola, Inc. Todos los derechos reservados.
ID de Bluetooth QD: B013625
Número de manual: 68000201149-A
