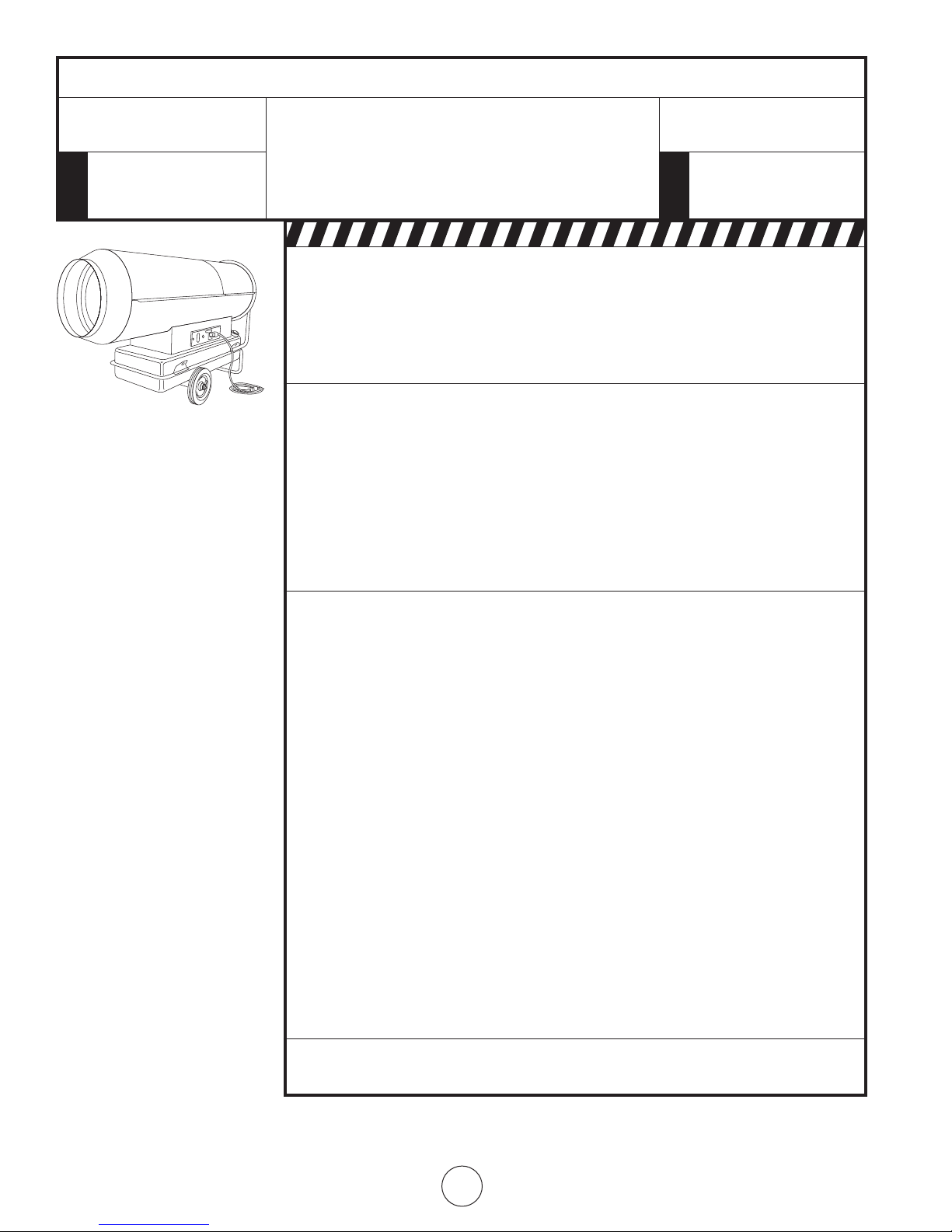

MrHeater heatstar 4000DF Assembly instructions

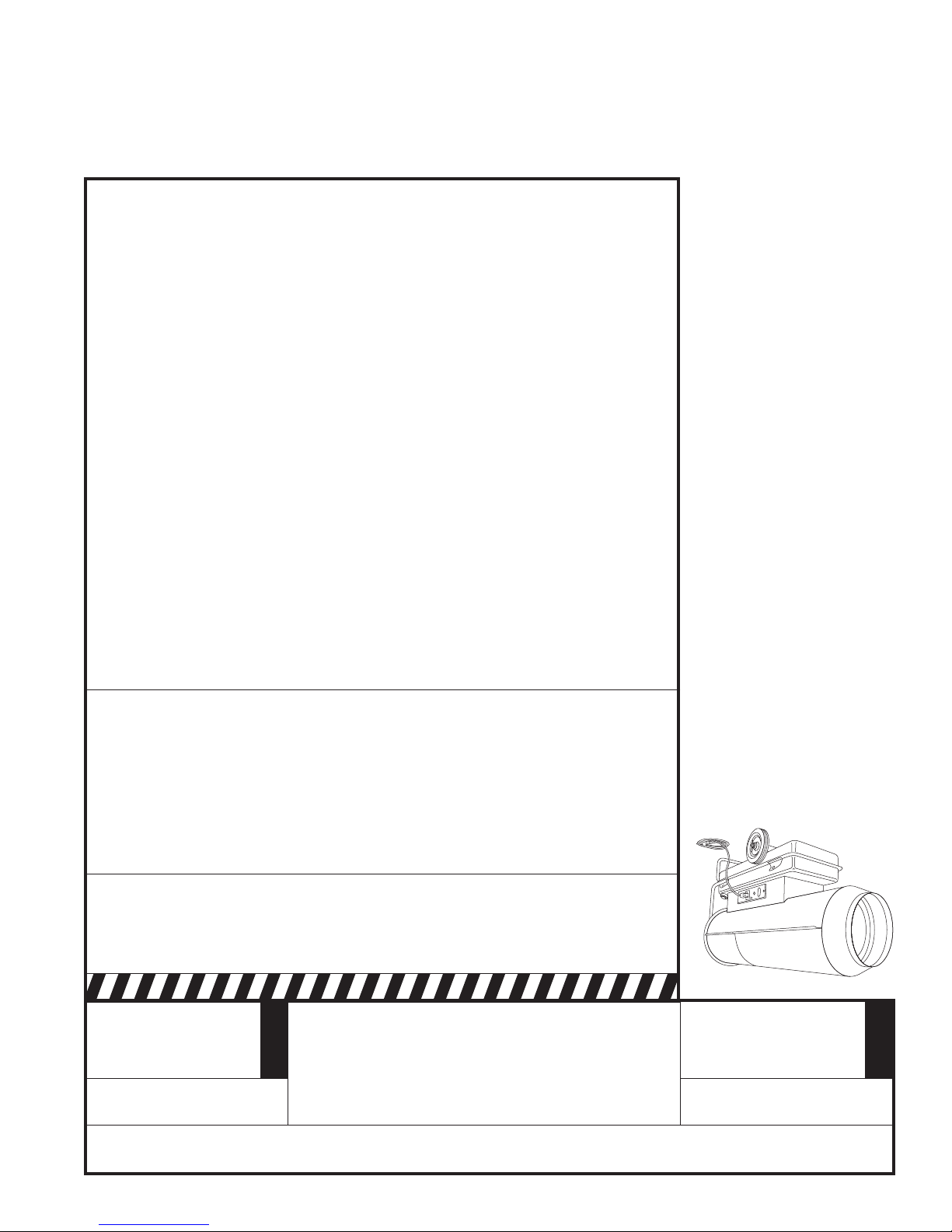

OPERATING INSTRUCTIONS AND OWNER’S MANUAL
READ INSTRUCTIONS CAREFULLY: Read
and follow all instructions. Place instructions in
a safe place for future reference. Do not allow
anyone who has not read these instructions to
assemble, light, adjust or operate the heater.
MODEL MODEL
4000DF 6000DF 4000DF 6000DF
07/08 #50125ENERCO GROUP, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 800-251-0001
DIRECT FIRED
PORTABLE HEATER
HEATSTAR
BY ENERCO
MR. HEATER
If the information in this manual is not followed exactly, a fire or explosion
may result causing property damage, personal injury or loss of life.
WARNING:
— Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any
other appliance.
— Service must be performed by a qualified service agency.
This is an unvented portable heater. It uses air (oxygen) from the area in which it is used. Adequate
combustion and ventilation air must be provided. Refer to page 5.

2
ENERCO GROUP, INC. |Direct Fired Portable Heater Operating Instructions and Owner’s Manual
WARNING:
FIRE, BURN, INHALATION, AND EXPLOSION HAZARD.
KEEP SOLID COMBUSTIBLES, SUCH AS BUILDING MA-
TERIALS, PAPER OR CARDBOARD, A SAFE DISTANCE
AWAY FROM THE HEATER AS RECOMMENDED BY THE
INSTRUCTIONS NEVER USE THE HEATER IN SPACES
WHICH DO OR MAY CONTAIN VOLATILE OR AIRBORNE
COMBUSTIBLES, OR PRODUCTS SUCH AS GASOLINE,
SOLVENTS, PAINT THINNER, DUST PARTICLES OR UN-
KNOWN CHEMICALS.
WARNING:
COMBUSTION BY-PRODUCTS PRODUCED WHEN US-
ING THIS PRODUCT CONTAIN CARBON MONOXIDE,
A CHEMICAL KNOWN TO THE STATE OF CALIFORNIA
TO CAUSE CANCER AND BIRTH DEFECTS (OR OTHER
REPRODUCTIVE HARM).
GENERAL HAZARD WARNING:
FAILURE TO COMPLY WITH THE PRECAUTIONS AND
INSTRUCTIONS PROVIDED WITH THIS HEATER, CAN
RESULT IN DEATH, SERIOUS BODILY INJURY AND
PROPERTY LOSS OR DAMAGE FROM HAZARDS OF FIRE,
EXPLOSION, BURN, ASPHYXIATION, CARBON MONOX-
IDE POISONING, AND/OR ELECTRICAL SHOCK.
ONLY PERSONS WHO CAN UNDERSTAND AND FOLLOW
THE INSTRUCTIONS SHOULD USE OR SERVICE THIS
HEATER.
IF YOU NEED ASSISTANCE OR HEATER INFORMATION
SUCH AS AN INSTRUCTIONS MANUAL, LABELS, ETC.
CONTACT THE MANUFACTURER.
WARNING:
NOT FOR HOME OR RECREATIONAL VEHICLE USE
WARNING:
YOUR SAFETY IS IMPORTANT TO YOU AND TO OTHERS,
SO PLEASE READ THESE INSTRUCTIONS BEFORE YOU
OPERATE THIS HEATER.
The State of California requires the following warning:
CONTENTS
WARNINGS.................................................................................. 2
SPECIFICATIONS........................................................................... 3
OPERATION ................................................................................. 4
SAFETY DEVICES.......................................................................... 4
MAINTENANCE............................................................................ 5
TROUBLESHOOTING .................................................................... 6

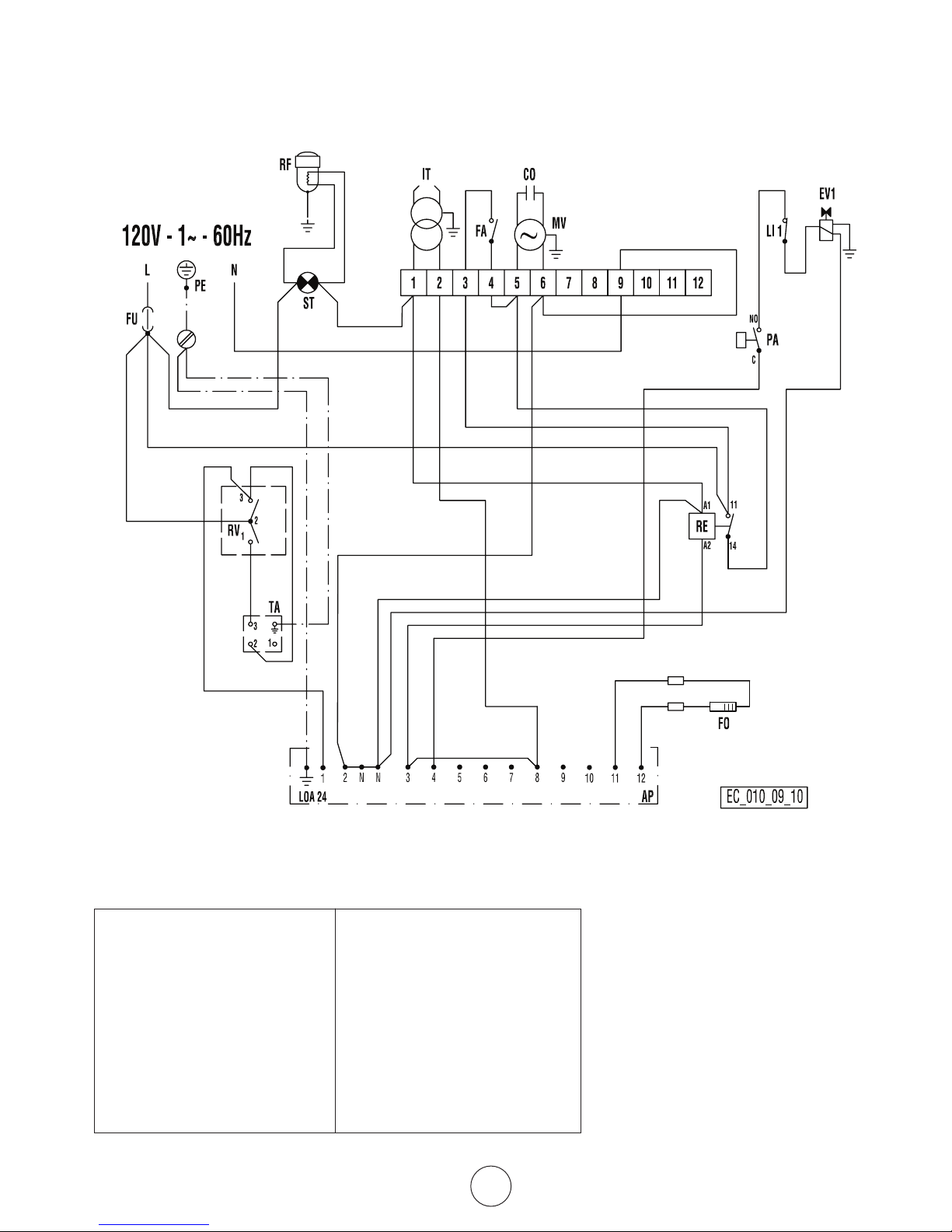

WIRING DIAGRAMS..................................................................... 7

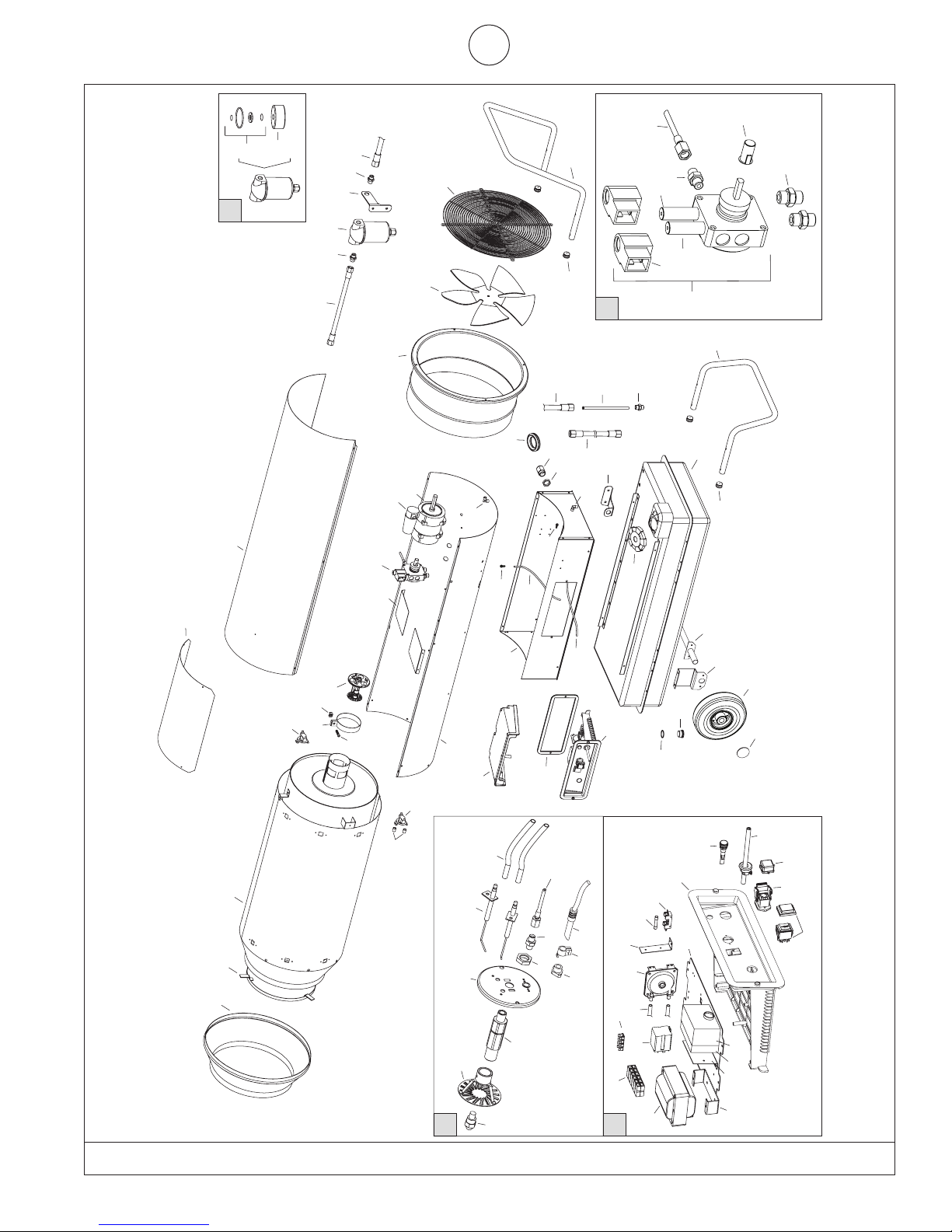

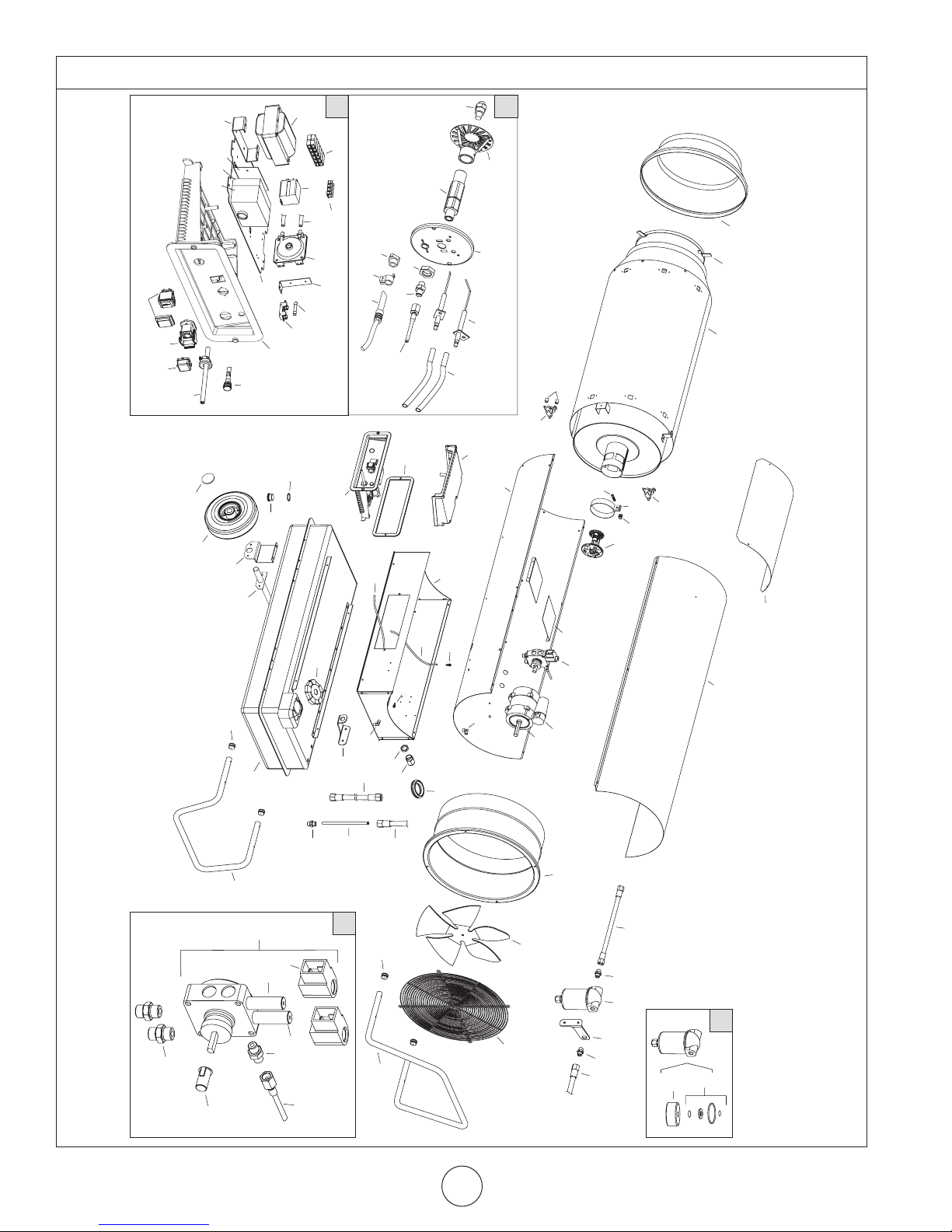

PARTS LIST................................................................................... 8
WARNING:
READ THE INSTRUCTIONS GIVEN IN THIS
MANUAL BEFORE USING THE APPLIANCE.
• DO NOT USE GASOLINE, NAPHTHA OR VOLATILE
FUELS.
• THE ELECTRICAL SYSTEM TO WHICH THE APPLIANCE
IS CONNECTED MUST COMPLY WITH ALL SAFETY
REGULATIONS IN FORCE. A RESIDUAL CURRENT
CIRCUIT BREAKER MUST BE PROVIDED ON THE MAIN
DISTRIBUTION BOARD.
• UNPLUG THE HEATER BEFORE ATTEMPTING ANY
SERVICE OR MAINTENANCE.
• ALWAYS CHECK THE POWER SUPPLY CABLE BEFORE
USE. IT MUST NOT BE BENT, CRUSHED, OR ANYWAY
DAMAGED.
• THE POWER SUPPLY CABLE MUST BE REPLACED ONLY
BY QUALIFIED PERSONNEL.
• ONLY USE AN ORIGINAL H07RN-F POWER CABLE
WITH WATERPROOF PLUG.
• DO NOT TOUCH THE EXHAUST GAS OUTLET. DANGER
OF BURNS!

3Operating Instructions and Owner’s ManualENERCO GROUP, INC. |Direct Fired Portable Heater
TECHNICAL SPECIFICATIONS MH 4000DF
HS 4000DF
MH 6000DF
HS 6000DF
Heat input [kBTU/h] 400 610
Air flow [cfm] 2.500 2.800
Fuel Type Diesel/Kerosene/#1-2 Fuel Oil
Heat output [kBTU/h] - -
Fuel consumption [gal/h] 12.83 4.46
[lb/h] 19.58 30.84
Power supply
Phase 1 1
Voltage [V] 120 120
Frequency [Hz] 60 60
Electric consumption [W] 1,170 1,040
[A] 8.30 10.50
Nozzle [USgal/h] 2.00-30° S 3.00-80°S
Pump pressure [psi] 174 217
Max static pressure [in WC] - -
Recommended max. temp. in the air
duct [°F] - -
Adjustment of combustion air flap [in] a=0.59 a=1.00
N° - -
Flue diameter [in] - -
Compulsory flue draft [in WC] - -
Tank capacity [gal] 27.7 35.7
Dimensions, L x W x H [in] 62.4x27.6x39 67.9x27.6x41.2
Net Weight [lb] 222 246
IMPORTANT
Before using the heater, read and understand all instructions and
follow them carefully. The manufacturer is not responsible for
damages to goods or persons due to improper use of units.
GENERAL RECOMMENDATIONS
The direct-red heater runs on diesel fuel. This direct combustion
heater exhausts hot air and the combustion products into
the room, while those with indirect combustion are fitted
with a flue to take the fumes away through the chimney.
Always follow local ordinances and codes when using this
heater:
• Read and follow this owner’s manual before using the
heater.
• Use only in places free of ammable vapors or high dust
content.
• Never use heater in immediate proximity of ammable
materials (the minimum distance must be 6 ft.).
• Make sure re ghting equipment is readily available.
• Make sure sufcient fresh outside air is provided according
to the heater requirements. Direct combustion heaters
should only be used in well vented areas in order to avoid
carbon monoxide poisoning.
• Never block air inlet (rear) or air outlet (front).
• In case of very low temperatures add kerosene to the
heating oil.
• Make sure heater is always under surveillance and keep
children and animals away from it;
• Before starting the heater always check free rotation of
ventilator fan.
• Unplug heater when not in use.

4
ENERCO GROUP, INC. |Direct Fired Portable Heater Operating Instructions and Owner’s Manual
Models X Y Z
4000 DF 0.157 in 0.098 in 0.157 in
6000 DF 0.157 in 0.098 in 0.157 in
• Floors and ceilings must be made of reproof materials in
the room where the heater is operated.
• The air inlet and outlet must never be blocked for any
reason.
• Install the heater on a at, level oor in a steady position.
• It is forbidden to connect direct-red heaters to air ducts.
WARNING
• DO NOT USE GASOLINE, NAPHTHA OR VOLATILE FUELS.
• STOP HEATER BEFORE ADDING FUELS.
• ALWAYS FILL OUTDOORS AWAY FROM OPEN FLAME
• DO NOT USE EXTERNAL FUEL SOURCE.
• DO NOT OPERATE HEATER WHERE FLAMMABLE LIQUIDS
OR VAPORS MAY BE PRESENT.
• DO NOT START HEATER WHEN CHAMBER IS HOT
• DO NOT START HEATER WHEN EXCESS FUEL HAS ACCUMU-
LATED IN THE CHAMBER.
• DO NOT PLACE COOKING UTENSILS ON TOP OF THE
HEATER.
• PLUG ELECTRICAL CORD INTO A PROPERLY GROUNDED
THREE-PRONG RECEPTACLE.
The generator can only work automatically when a control device,
such as for example a thermostat or a timer, is connected to the
generator. Connection to the generator is made by removing the
socket cover(4) and inserting the thermostat plug.
To start the machine you must:
•If connected to the thermostat, turn the switch to (ON + );
•If not connected to the thermostat, turn the switch to (ON).
When unit is started for the first time or is started after the oil
tank has been totally emptied, the flow of oil to the burner may
be impaired by air in the circuit. In this case the control box will
cut out the heater and it might be necessary to renew the starting
procedure once or twice by depressing the reset button (1).
Should the heater not start, check that oil tank
is full and depress reset button (1).
Should the heater still not work, please refer to chapter
“OBSERVED FAULTS, CAUSES AND REMEDIES”.
STOPPING THE HEATER
Set main switch (3) on “0” position or turn thermostat or other
control device on lowest setting.
The flame goes out and the fan continues to work for approx.
90sec. cooling the combustion chamber.
SAFETY DEVICES
The unit is fitted with an electronic flame control box. In case of
malfunction this box will cut in and stop the heater, at the same
time the pilot lamp in the control box reset button (1) will light up.
Heaters are also equipped with an overheat thermostat safety
cutout which will stop the heater in case of overheating. This
thermostat will reset automatically but you will have to depress
button (1) on control box before being able to restart the heater.
TRANSPORT
WARNING
• Before making any attempt to restart heater nd and elimi-
nate reason of overheating.
Before heater is moved it must be stopped and unplugged. Before
moving the heater wait till it has totally cooled off and make sure
oil tank cap is securely fixed.
1 4
O N
O N
0
3 2 5
1 RESET BUTTON WITH CONTROL LAMP
2 CONTROL LAMP
3 MAIN SWITCH
4 ROOM THERMOSTAT PLUG
5 POWER CORD

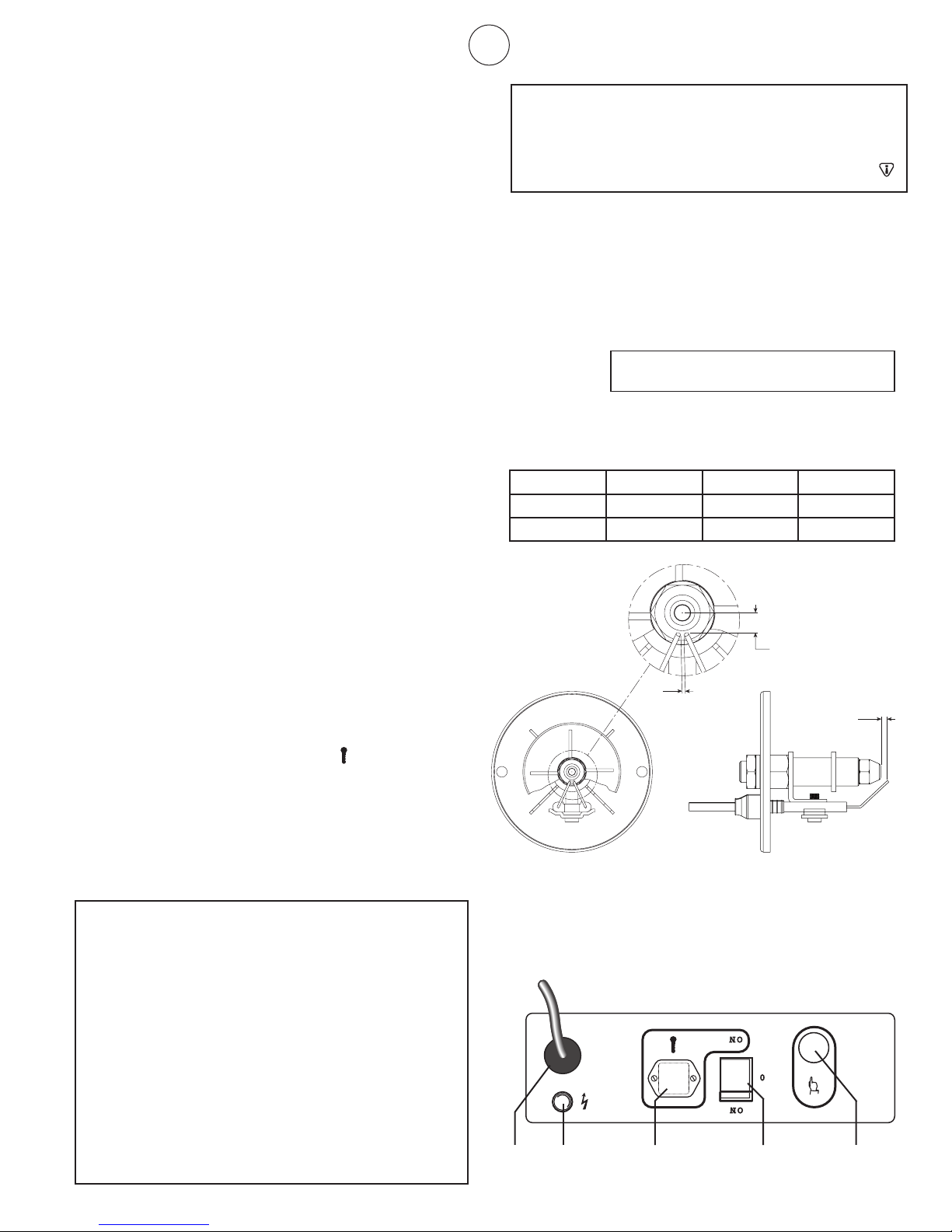

OPERATION
Before any attempt of starting the heater is made, check that
your electrical supply conforms to the data on the model plate.
Control Board
Gap of Electrodes
Clearances
The following minimum safety clearances from materials or objects
in the surroundings of the heater must be ensured:
Sides 2.5 ft. Air Inlet 2.5 ft.
Top 6 ft. Air outlet 12 ft.
X
Z
Y

5Operating Instructions and Owner’s ManualENERCO GROUP, INC. |Direct Fired Portable Heater
The hot air generators with wheels must be wheeled. The
suspended version which has no wheels must be transported with
adequate machinery.
MAINTENANCE
Preventive and regular maintenance will ensure a long trouble free
life to your heater.
WARNING
• Never service heater while it is plugged in, operating or hot.
Severe burns or electrical shock can occur.
Every 50 hours of operation: disassemble filter and wash with
clean oil, remove upper body parts and clean inside and ventilator
with compressed air, check correct attachment of H.V. connectors
to the electrodes and check H.V. cables, remove burner assembly,
clean and check electrode settings, adjust according to scheme
“GAP OF ELECTRODES”.
COLUMN INTENTIONALLY LEFT BLANK

6
ENERCO GROUP, INC. |Direct Fired Portable Heater Operating Instructions and Owner’s Manual
TROUBLESHOOTING
TROUBLE CAUSE SOLUTION
Motor does not start, no ignition No electrical current Check mains (should be 120 V – 1~ – 60 Hz)
Check proper positioning and functioning of switch
Check fuse
Wrong setting of room ther-
mostat or other control
Check correct setting of heater control. If thermostat, make
sure selected temperature is higher than room temperature
Thermostat or other control
defective
Replace control device
Electrical motor defective Replace electrical motor
Electrical motor bearings
defective
Replace electrical motor bearings
Burned out condenser Replace condenser
Motor starts, no ignition or cuts out Electric ignitor defective Check connection of H.V. Ieads to electrodes and transformer
Check electrodes setting (see scheme “GAP OF ELECTRODES”)
Check electrodes for cleanliness
Replace H.V. transformer
Flame control box defective Replace control box
Photocell defective Clean or replace photocell
Not enough or no fuel at all
at burner
Check state of motor-pump plastic coupling
Check fuel line system including fuel filter for possible leaks
Clean or replace oil nozzle
Solenoid defective Check electrical connection
Check thermostat LI
Clean or replace solenoid
Motor starts, heater emits smoke Not enough combustion air Make sure air inlet and outlet are free
Check setting of combustion air flap
Clean burner disc
Too much combustion air Check setting of combustion air flap
Fuel contaminated or con-
tains water
Drain fuel in tank with clean fuel
Clean oil filter
Air leaks in fuel circuit Check the seals on the ducts and the diesel filter
Not enough fuel at burner Check pump pressure
Clean or replace fuel nozzle
Too much fuel at burner Check pump pressure
Replace nozzle
Heater does not stop Solenoid Replace solenoid coil or complete solenoid
If heater still not working properly, please revert to nearest authorized dealer.

7Operating Instructions and Owner’s ManualENERCO GROUP, INC. |Direct Fired Portable Heater
WIRING DIAGRAM
4000 AND 6000 SERIES MODELS
FU Fuse
IT Transformer H.V.
LI1 Overheat Thermostat
EV1 Solenoid Valve 1°
FO Photocell
CO Condenser
MV Fan Motor
ST Electric pilot
RV Control
TA Room Thermostat
RE Relays
AP Control Box
PA Air pressure control
RF Heater filter
FA Fan thermostat
PE Ground
DRAWING LEGEND

8
ENERCO GROUP, INC. |Direct Fired Portable Heater Operating Instructions and Owner’s Manual
4000DF and 6000DF Series Direct-Fired Portable Heater
25
27
29
03
47
A
05
15
08
09
B
46
17
10
06
01
04
37
30
12
20
11
16 14 17
14
13
86
12
82
84
83
76
75
70
51
56
57
58
59
63
69
65
66
68
80
72
74
77
52
53
67
54
61
60
64
62
19
33
34
32
45
18
22
23
21
19
24
26
28
35
31
36
38
38
44
39
39
37 42
43
38
79
78
76
71
81
87
88
55
48
49
50
73
75
02
07
85
A
31
B
13

9Operating Instructions and Owner’s ManualENERCO GROUP, INC. |Direct Fired Portable Heater
4000DF and 6000DF Series Direct-Fired Portable Heater
NO. STOCK NO. 4000 6000 DESCRIPTION
01 G01 042-901 0 • Outlet cone
G06139-9010 • •
02 G01040 •Flame guard shield
G06140 •
03 G01038 •Combustion chamber
G06142 •
04 G06143-9010 • Protection
05 G01510-9010 • Upper body
G06144-9010 •
06 G01500-9010 • Lowerbody
G06145-9010 •
07 G01061-1 • Right air flap
G01061-2 • Left air flap
G01513 •Air flap
08 E10679-110 • • Motor 750W with condenser
09 E11231 • • Condenser 100 ~F
10 G01515-9010 • • Motor flange
11 T10215-B • Fan 0496 18”
T10263 • • Fan 0500 18”
12 P30129 • • Inlet grille
13 140330 • • Tube BP 1/4” FF L.420mm
14 12010 4 • • Nipplo FE 1/4” MM
15 T20239 • • Oil pre-heaters lter 1/4”
16 G06104-9005 • • Filter support
17 140329 • • Tube BP 1/4” FF L.260mm
18 P20176-9005 • • Handle
19 C30319 • • Plug 025
20 P20177-9005 • Foot
P20180-9005 •
21 140331 • • Tube BP 1/4” F L.580mm
22 130696 •Pascante L.220mm
130698 •Pascante L.290mm
23 130737 • • Nipplo OT 1/4” M -M12x1,75 M
24 G06068-9005 • • Power lead hook
25 G06128-9005 • Fuel tank 105 I
GO1146-9005 • Fuel tank 135 I
26 C30367 • • Drain plug
27 G06129-9005 • • Wheel axle
28 G061 06-9005 • Wheels axle support
G06151-9005 •
29 C10546 • • Wheel 0 260-0 25
30 M20202 • • Spring washer 025
31 125 019 • • Fuel tank
32 C30350 • • OR 030 x 2,62
33 G00215 • • EI. componets drawer
34 C30425 • • Seal
35 P50127 • • Control box cover
36 G06147-9010 • • Base
37 131130 • • Conn. Straight 06 1/8”
38 140332 • • Silicone pipe 05x9
39 120325 • • Connection 1/8”
NO. STOCK NO. 4000 6000 DESCRIPTION
42 E20953 • • Cable holder PG11
43 E20954 • • Ring nut PG11
44 C30307 • • Protection cable 0 35
45 E50102 • • Limit Thermostat
46 G060N • • Sleeve 08 x 06 x 9,5
47 E50104 • • Fan Thermostat
48 M20409 • • Nut M6
49 G01047 • • Air regulatoin flap
50 M10312 • • Screw TCEI M6x25
51 P50126 • • Electr. componets drawer
52 E20508 • • Fuse holder
53 E10313 • • Fuse (6x30) 20A
54 G06102 • • Switch support
55 E50437 • • Pressure switches HONEYWELL
56 E20319 • • Terminal board
57 E11125 • • Relay Finder 65.31 AC
58 E20305 • • Terminal board
59 E10917-2 • • Transformer H.T. 818C 11OV
60 G06109 • • Transformer H.T. flange
61 G06103 • • Support
62 E40107 • • LANDIS LOA 21-24 base
63 E40113 • • Control box LANDIS LOA 21-24
64 G06073 • • Plate for electrical components
65 E10102-P • • Switch 0-1
66 E20640 • • Thermostat plug 3P+T
67 E20665 • • Drain plug
68 E30443 • • EI. wire with plug and cable fastener
69 E11030 • • Lamp230V
70 T20306 •Nozzle 1,25 GPH 80· S
T20327 •Nozzle 3,00 GPH 80· S
71 G01077 • • Turbo disc
G07024 •
72 G06150 • • Nozzle support
73 G01890 •Burner flange 0 80mm
P20530 •Burner flange 0 102mm
74 13103 4 • • NutM14
75 120115 • • Nipplo FE 1/8” MM
76 140192 • • Micropipe
77 E10215 • • Electrode
78 G02076 • • H.T. Cable connect. 90·
79 E50306 • • Ld ph. Unit L&G QRB1A
80 E50307 • • Fixing clamp
81 E50308 • • Photoresistance flange
82 T20411-1 • • Pump Danfoss BFP11 R3 Danfoss
83 T20118 • • Solenoid spool Danfoss
84 T20129 • • Solenoid valve Danfoss (NO)
85 T20117 • • Solenoid valve Danfoss (NC)
86 E10514 • • Coupling K1
87 T20241 • • OR KIToil filter
88 T20242 • • Filter cartridge

10
ENERCO GROUP, INC. |Direct Fired Portable Heater Operating Instructions and Owner’s Manual
OPERATING INSTRUCTIONS AND OWNER’S MANUAL
READ INSTRUCTIONS CAREFULLY: Read
and follow all instructions. Place instructions in
a safe place for future reference. Do not allow
anyone who has not read these instructions to
assemble, light, adjust or operate the heater.
MODEL MODEL
HEATSTAR
BY ENERCO
MR. HEATER
ENERCO GROUP, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 800-251-0001
Mr. Heater is a registered trademark of Enerco Group, Inc.
© 2004, ENERCO GROUP, INC. All rights reserved
WARNING:
USE ONLY MANUFACTURER’S REPLACEMENT PARTS. USE OF ANY OTHER PARTS
COULD CAUSE INJURY OR DEATH. REPLACEMENT PARTS ARE ONLY AVAILABLE
DIRECT FROM THE FACTORY AND MUST BE INSTALLED BY A QUALIFIED SERVICE
AGENCY.
PARTS ORDERING INFORMATION:
PURCHASING: Accessories may be purchased at any Mr. Heater/HeatStar local dealer
or direct from the factory
FOR INFORMATION REGARDING SERVICE
Please call Toll-Free 800-251-0001 • www.enerco-mrheater.com
Our office hours are 8:30 AM – 5:00 PM, EST, Monday through Friday.
Email to: [e-mail]
Please include the model number, date of purchase, and description of problem in all
communication.
LIMITED WARRANTY
The company warrants this product to be free from imperfections in material or workmanship,
under normal and proper use in accordance with instructions of The Company, for a period
of one year from the date of delivery to the buyer. The Company, at its option, will repair or
replace products returned by the buyer to the factory, transportation prepaid within said one
year period and found by the Company to have imperfections in material or workmanship.
If a part is damaged or missing, call our Technical Support Department at 800-251-0001.
Address any Warranty Claims to the Service Department, Enerco Group, Inc., 4560 W. 160TH
ST., Cleveland, Ohio 44135. Include your name, address and telephone number and include
details concerning the claim. Also, supply us with the purchase date and the name and address
of the dealer from whom you purchased our product.
The foregoing is the full extent of the responsibility of the Company. There are no other
warranties, express or implied. Specifically there is no warranty of fitness for a particular
purpose and there is no warranty of merchantability. In no event shall the Company be liable for
delay caused by imperfections, for consequential damages, or for any charges of the expense
of any nature incurred without its written consent. The cost of repair or replacement shall be
the exclusive remedy for any breach of warranty. There is no warranty against infringement of
the like and no implied warranty arising from course of dealing or usage of trade. This warranty
will not apply to any product which has been repaired or altered outside of the factory in any
respect which in our judgment affects its condition or operation.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you. This Warranty gives you specific legal
rights, and you may have other rights which vary from state to state.
Enerco Group, Inc. reserves the right to make changes at any time, without notice or
obligation, in colors, specifications, accessories, materials and models.
07/08 #50125
4000DF 6000DF 4000DF 6000DF

MODÈLE
LISEZ SOIGNEUSEMENT LES INSTRUCTIONS :
Lisez et observez toutes les instructions. Conservez
les instructions pour vous y référer ultérieurement.
Interdisez à quiconque n’ayant pas lu les présentes
instructions d’assembler, d’allumer, de régler ou de
faire fonctionner cet appareil de chauffage.
GUIDE D’UTILISATION ET INSTRUCTIONS DE FONCTIONNEMENT
MR. HEATER HEATSTAR
BY ENERCO
MODÈLE
ENERCO GROUP, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 É.-U. • 800-251-0001
Mr. Heater et HeatStar sont des marques de commerce déposées de Enerco Group, Inc.
© 2003, Enerco Group Inc. Tous droits réservés.
AVERTISSEMENT:
N’UTILISEZ QUE LES PIÈCES DE REMPLACEMENT DU FABRICANT. IL EST POSSIBLE
DE SE PROCURER CES PIÈCES DIRECTEMENT DE L’USINE OU PAR L’ENTREMISE DES
DÉTAILLANTS LOCAUX MR. HEATER/HEATSTAR.
INFORMATIONS SUR LA COMMANDE DE PIÈCES :
ACHAT : On peut se procurer les accessoires par l’entremise de tous les détaillants
locaux Mr. Heater/HeatStar ou directement du fabricant
POUR OBTENIR DES INFORMATIONS SUR LE SERVICE
Appelez sans frais au 800-251-0001 • www.enerco-mrheater.com
Nos heures d’ouverture sont de 8 h 30 à 17 h HNE, du lundi au vendredi.
Adressez vos courriels à : [e-mail]
Veuillez indiquer le numéro du modèle, la date d’achat et la description du problème
dans toutes vos communications avec nous.
GARANTIE LIMITÉE
L’entreprise garantit ce produit contre tout défaut de matériel ou de main-d’œuvre, dans des
conditions d’utilisation normale et adéquate, conformément aux instructions de l’entreprise,
pour une période d’un an à compter de la date de livraison à l’acheteur. L’entreprise réparera ou
remplacera, à sa discrétion, les produits retournés port payé par l’acheteur au fabricant dans la
période d’un an et jugés par l’entreprise comme présentant des défauts de matériel ou de main-
d’œuvre.
Si une pièce est endommagée ou manquante, téléphonez à notre service de soutien technique
au 800-251-0001.
Adressez toute réclamation relative à la garantie à Service Department, Enerco Group, Inc., 4560
W. 160TH ST., Cleveland, Ohio 44135 États-Unis. Indiquez vos nom, adresse et numéro de téléphone
ainsi que les détails de la réclamation. Indiquez-nous également la date d’achat et le nom et l’adresse
du détaillant de qui vous avez acheté le produit.
Ce qui est énoncé ci-dessus constitue la responsabilité totale de l’entreprise. Il n’existe aucune autre
garantie, expresse ou tacite. Plus précisément, il n’y a aucune garantie concernant l’adéquation à une
utilisation particulière ni aucune garantie concernant la qualité marchande. En aucun cas l’entreprise
ne sera tenue responsable des retards causés par des défectuosités, ni des dommages indirects,
ni des dépenses encourues sans son consentement écrit, quelle que soit leur nature. Le coût de la
réparation ou du remplacement sera le seul recours possible en cas de violation de garantie. Il n’y
a aucune garantie contre une transgression de ce genre ni aucune garantie tacite découlant des
usages du commerce ou de la façon habituelle d’échanger. La présente garantie ne s’applique à
aucun produit qui a été réparé ou modifié par d’autres que le fabricant si cela influe de quelque
façon que ce soit sur l’état de l’appareil ou son fonctionnement, selon notre jugement.
Certains États ou provinces ne permettent pas d’exclure ou de limiter les dommages indirects ou
subséquents. Par conséquent, les limitations ou exclusions ci-dessus mentionnées ne vous concernent
peut-être pas. La présente garantie vous accorde des droits juridiques précis, mais vous pourriez
avoir d’autres droits qui varient selon la province ou l’État.
Enerco Group Inc. se réserve le droit d’effectuer des modifications en tout temps, sans préavis ni
obligation, aux couleurs, aux spécifications, aux accessoires, aux matériaux et aux modèles.
4000DF 6000DF 4000DF 6000DF
07/08 #50125ENERCO GROUP, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 800-251-0001

9Le fait de Faire marcher des Instructions et le Manuel de PropriétaireENERCO GROUP, INC. |Chauffage Portatif Direct-tiré
4000DF and 6000DF Chauffage Portatif Direct-tiré
NO. STOCk NO. 4000 6000 DESCRIPTION
01 G01 042-901 0 • Embout conique
G06139-9010 •
02 G01040 •Disque pareflamme
G06140 •
03 G01038 •Chambre de combustion
G06142 •
04 G06143-9010 • Bouclier
05 G01510-9010 • Carrosserie sup.
G06144-9010 •
06 G01500-9010 • Carrosserie Inf.
G06145-9010 •
07 G01061-1 • Deflecteur droit d’air
G01061-2 • Deflecteur gauche d’air
G01513 •Deflecteur d’air
08 E10679-110 • • Moteur 750W avec condensateur
09 E11231 • • Condensateur 100 ~F
10 G01515-9010 • • Bride support moteur
11 T10215-B • Ventilateur 0 496 18°
T10263 • • Ventilateur 0500 18°
12 P30129 • • Grille protection
13 140330 • • Tube BP 1/4” FF L.420mm
14 12010 4 • • Nipplo FE 1/4” MM
15 T20239 • • Fi Itre pre-chauffage 1/4”
16 G06104-9005 • • Support
17 140329 • • Tube BP 1/4” FF L.260mm
18 P20176-9005 • • Poignee
19 C30319 • • Bouchon 025
20 P20177-9005 • Pied
P20180-9005 •
21 140331 • • Tube BP 1/4” F L.580mm
22 130696 •Pascante L.220mm
130698 •Pascante L.290mm
23 130737 • • Nipplo OT 1/4” M - M12x1 ,75 M
24 G06068-9005 • • Crochet cilble d’alimentation
25 G06128-9005 • Reservoir fuel 105 I
GO1146-9005 • Reservoir fuel 135 I
26 C30367 • • Bouchon
27 G06129-9005 • • Essieu
28 G061 06-9005 • Support on essieu roues
G06151-9005 •
29 C10546 • • Roue 0 260 - 0 25
30 M20202 • • Rondelle elastique 025
31 125 019 • • Reservoir fuel
32 C30350 • • OR 030 x 2,62
33 G00215 • • Coffret electrique
34 C30425 • • Joint
35 P50127 • • Couverture coffret electrique
36 G06147-9010 • • Base
37 131130 • • Raccord droit 06 1/8”
38 140332 • • Tuyau en silicone 05x9
39 120325 • • Coude 1/8”
NO. STOCk NO. 4000 6000 DESCRIPTION
42 E20953 • • Embout xe-cable PG11
43 E20954 • • Embout PG11
44 C30307 • • Prot. caoutchouc 0 35
45 E50102 • • Thermostat bilame Limit
46 G060N • • Epaisseur 08 x 06 x 9,5
47 E50104 • • Thermostat bilame Fan
48 M20409 • • Ecrou M6
49 G01047 • • Volet reglage air
50 M10312 • • Vis TCEI M6x25
51 P50126 • • Support coffret electrique
52 E20508 • • Porte fusible
53 E10313 • • Fusible (6x30) 20A
54 G06102 • • Support pressostat
55 E50437 • • Pressostats HONEYWELL
56 E20319 • • Barrette de connection
57 E11125 • • Relais Finder 65.31 AC
58 E20305 • • Barrette de connection
59 E10917-2 • • Transformateur H.T. 818C 11 OV
60 G06109 • • Support transformateur H.T.
61 G06103 • • Support
62 E40107 • • Support LANDIS LOA 21-24
63 E40113 • • Coffret LANDIS LOA 21-24
64 G06073 • • Plaqu support
65 E10102-P • • Interrupteur 0 - 1
66 E20640 • • Fiche thermostat 3P+T
67 E20665 • • Bouchon
68 E30443 • • Cable avec fiche et presse cable
69 E11030 • • Lampe 230V
70 T20306 •Gicleur 1,25 GPH 800 S
T20327 •Gicleur 3,00 GPH 800 S
71 G01077 • • Accroche flamme
G07024 •
72 G06150 • • Support gicleur
73 G01890 •Bride Brûleur 0 80mm
P20530 •Bride Brûleur 0 102mm
74 13103 4 • • Ecrou M14
75 120115 • • Nipplo FE 1/8” MM
76 140192 • • Microtube
77 E10215 • • Electrode
78 G02076 • • Conn. cable 900 H.T.
79 E50306 • • Photoresis. L&G QRB1A
80 E50307 • • Boucle de fixage
81 E50308 • • Bride photoresistance
82 T20411-1 • • Pompe BFP11 R3 Danfoss
83 T20118 • • Bobine EV Danfoss
84 T20129 • • Electrovanne Danfoss (NO)
85 T20117 • • Electrovanne Danfoss (NC)
86 E10514 • • Accouplememt PI. K1
87 T20241 • • KIT OR filtre gasoil
88 T20242 • • Cartouche filtre

8
ENERCO GROUP, INC. |Chauffage Portatif Direct-tiré Le fait de Faire marcher des Instructions et le Manuel de Propriétaire
4000DF and 6000DF Chauffage Portatif Direct-tiré
25
27
29
03
47
A
05
15
08
09
B
46
17
10
06
01
04
37
30
12
20
11
16 14 17
14
13
86
12
82
84
83
76
75
70
51
56
57
58
59
63
69
65
66
68
80
72
74
77
52
53
67
54
61
60
64
62
19
33
34
32
45
18
22
23
21
19
24
26
28
35
31
36
38
38
44
39
39
37 42
43
38
79
78
76
71
81
87
88
55
48
49
50
73
75
02
07
85
A
31
B
13

7Le fait de Faire marcher des Instructions et le Manuel de PropriétaireENERCO GROUP, INC. |Chauffage Portatif Direct-tiré
WIRING DIAGRAM
4000 AND 6000 SERIES MODELS
FU Fusible 20A
IT Transformateur H.T.
LI1 Thermostat de surchauffe
EV1 Electrovanne 1°
EV2 Electrovanne 2°
FO Photoresistance
CO Condensateur
MV Moteur du ventilator
ST Lampe temoin d’alimentation
RV Commutateur
TA Prise thermostat d’ambiace
RE Relais
AP Coffret de securite
FA Thermostat ventilateur
CN Connecteur
RF Filtre gasoil rechauff
LI2 Thermostat de securite
de surchauffe
PE Terre
DESSIN DE LA LÉGENDE

6
ENERCO GROUP, INC. |Chauffage Portatif Direct-tiré Le fait de Faire marcher des Instructions et le Manuel de Propriétaire
ANOMALIES DE FONCTIONNEMENT CAUSES ET SOLUTIONS
ANOMALIE
DEFONCTIONNEMENT
CAUSE SOLUTION
Le ventilateur ne démarre pas et
la flamme ne s’allume pas
Le courant électrique n’arrive pas Vérifier les caractéristiques de l’installation electrique (120 V – 1~ – 60 Hz)
Vérifier le fonctionnement et la position de i’interrupteur
Vérifier l’efficacité du fusible
Mauvais réglage d’unéventuel
dispositif de contrôle
Vérier que le réglage du dispositif de contrôle soit correct (par ex. la
température choisie sur le thermostat doitêtre supérieureà la température
du local)
Dispositif de contrôle défectueux Remplacer le dispositif de contrôle
Bobinage du moteur brûlé ou
interrompu
Remplacer le moteur
Roulements du moteur bloqués Remplacer les roulements
Condensateur du moteur brûlé Remplacer le condensateur
Le ventilateur démarre et la
flamme ne s’allume pas ou ne
reste pas allumée
L’allumage ne fonctionne pas Vérier les branchements des câbles d’allumage aux électrodes et au
transformateur
Vérifier la position des électrodes et leur distance selon le schéma “TROU
DES ELECTRODES”
Vérifier que lesélectrodes soient propres
Remplacer le transformateur d’allumage
Le coffret de contrôle de la amme
défectueux
Remplacer le coffret
La cellule photo ne fonctionne pas Nettoyer la cellule photo ou la remplacer
Le fuel n’arrive pas au brûleur ou
arrive en quantité insuffisante
Contrôler l’efcacité du raccord moto-pompe
Contrôler qu’il n’y ait pas d’inltrations d’air dans le circuit du fuel en
vérifiant l’étanchéité des tuyaux et desjoints du filtre
Nettoyer ou s’il le faut changer le gicleur
L’électro-vanne ne fonctionne pas Contrôler le branchement électrique
Contrôler le thermostat LI
Nettoyer etéventuellement remplacer l’électrovanne
Le ventilateur démarre et la
flamme s’allume en produisant
de la fumée
L’air de combustion est insuffisant Enlever tous les obstacles ou obstructions à l’aspiration ouà la sortie de l’air
Vérifier la position du volet de réglage de l’air
Nettoyer le disque du brûleur
L’air de combustion est excessif Vérifier la position du volet de réglage de l’air
Le fuel utilisé est sale ou contient de
l’eau
Vidanger et remplacer par du fuel propre
Nettoyer le filtre du fuel
Infiltrations d’air dans le circuit du
fuel
Vérifier l’étanchéité des tuyaux et du filtreà fuel
Quantité insuffisante de fuel au
brûleur
Vérifier la valeur de la pression de la pompe
Nettoyer et remplacer le gicleur
Quantité excessive de fuel au brûleur Vérifier la valeur de la pression de la pompe
Subtituer le gicleur
Le générateur ne s’arrête pas L’électrovanne ne ferme pas Remplacer le corps de l’électrovanne
Si ces contrôles et ces solutions ne sont pas la cause du mauvais fonctionnement du générateur, veuillez contacter notre plus proche centre
de vente – assistance autorisé

5Le fait de Faire marcher des Instructions et le Manuel de PropriétaireENERCO GROUP, INC. |Chauffage Portatif Direct-tiré
surchauffe: le thermostat se réarme automatiquement quand
la température de la chambre de combustion diminue jusqu’à
rejoindre la valeur maximale admise. Avant de remettre en marche
le générateur il faut trouver et éliminer la cause qui a produit la
surchauffe (par ex. obstruction de l’entrée ou de la sortie de l’air,
arrêt du ventilateur). Pour faire redémarrer le générateur il faut
pousser le bouton de réarmement (1) et répéter les instructions
spécifiques du paragraphe “MISE EN MARCHE”.
TRANSPORT ET DEPLACEMENT
ATTENTION
• Avant de déplacer l’appareil il faut:
• Arrêter le générateur en suivant les indications du para-
graphe “ARRET”;
• Débrancher l’alimentation en enlevant la che de la prise de
courant;
• Attendre que le générateur soit froid.
Avant de soulever ou de déplacer le générateur il faut s’assurer
que le bouchon du réservoir soit bien fixé.
Le générateur peut être fourni dans une version mobile, muni de
roues, ou dans une version suspendue, monté sur une structure
de support avec des ancrages pour le fixage qui doit être effectué
avec l’aide de cordes ou de chaines. Dans le premier cas, pour le
transport il est suffisant de saisir le générateur par la poignée de
soutien et de le faire glisser sur les roues. Dans le deuxième cas
le soulèvement doit être effectué avec un chariot élévateur ou un
équipement similaire.
ENTRETIEN
Pour que l’appareil fonctionne régulièrement, il est nécessaire de
nettoyer périodiquement la chambre de combustion, le brûleur et
le ventilateur.
ATTENTION
• Avant de commencer une quelconque opération d’entretien
il faut:
• Arrêter le générateur selon les indications du paragraphe
“ARRET”;
• Débrancher l’alimentation électrique en enlevant la che de
la prise de courant;
• Attendre que le générateur soit froid.
Toutes les 50 heures de fonctionnement il est nécessaire de:
•Démonter la cartouche du ltre, l’extraire et la nettoyer avec
du fuel propre;
•Démonter la carrosserie externe cylindrique et nettoyer la
partie interne et les pales du ventilateur;
•Contrôler l’état des câbles et des connexions haute tension
sur les électrodes;
•Démonter le brûleur et en nettoyer les différentes parties,
nettoyer les électrodes et régler leur distance en respectant
les données du schéma “TROU DES ELECTRODES”.
LA COLONNE A INTENTIONNELLEMENT
QUITTÉ LE BLANC

4
ENERCO GROUP, INC. |Chauffage Portatif Direct-tiré Le fait de Faire marcher des Instructions et le Manuel de Propriétaire
Trou des electrodes
• les Étages et les plafonds doit être fait du matériel ignifugé
dans la pièce où le chauffage est fait marcher.
• l’arrivée aérienne et l’issue ne doit jamais être bloqué pour
aucune raison.
• Installent le chauffage sur un appartement, l’étage de niveau
dans un post-ion régulier.
• Cela est interdit de raccorder des chauffages direct-tirés aux
conduits de ventilation.
AVERTISSEMENT :
• N’EMPLOYEZ PAS D’ESSENCE, DE NAPHTE OU DE
PRODUITS COMBUSTIBLES VOLATILS.
• ARRÊTEZ L’APPAREIL DE CHAUFFAGE AVANT D’Y
AJOUTER DU COMBUSTIBLE.
1 BOUTON REARMEMENT AVEC LAMPE TEMOIN
2 LAMPE TEMOIN D’ALIMENTATION
3 INTERRUPTEUR MARCHE-ARRET
4 PRISE THERMOSTAT D’AMBIANCE
5 CABLE ELECTRIQUE
Tableau de commande
1 4
O N
O N
0
3 2 5
• REMPLISSEZ TOUJOURS LE RÉSERVOIR À L’EXTÉRIEUR,
LOIN D’UNE FLAMME NUE.
• N’UTILISEZ PAS DE SOURCE DE COMBUSTIBLE EX-
TERNE.
• NE FAITES PAS FONCTIONNER L’APPAREIL DE CHAUFF-
AGE SI DES VAPEURS OU DES LIQUIDES INFLAM-
MABLES RISQUENT D’ÊTRE PRÉSENTS.
• NE DÉMARREZ PAS L’APPAREIL DE CHAUFFAGE SI LA
CHAMBRE DE COMBUSTION EST CHAUDE.
• NE DÉMARREZ PAS L’APPAREIL DE CHAUFFAGE SI UN
SURPLUS DE COMBUSTIBLE S’EST ACCUMULÉ DANS
LA CHAMBRE DE COMBUSTION.
• NE PLACEZ PAS D’USTENSILES DE CUISSON SUR
L’APPAREIL DE CHAUFFAGE.
• BRANCHEZ LE CORDON ÉLECTRIQUE DANS UNE PRISE À
TROIS TROUS ADÉQUATEMENT MISE À LA TERRE.
Le générateur peut fonctionner en mode automatique uniquement
lorsqu’un dispositif de contrôle est connecté (par ex. un
thermostat ou une montre). La connexion au générateur doit être
faite en retirant le couvercle de la prise (4) et en branchant la fiche
du thermostat.
Pour démarrer la machine:
•si elle est pilotée par le thermostat, placer l’interrupteur sur la
position (ON + );
•si elle n’est pas pilotée par le thermostat, placer l’interrupteur
sur la position (ON).
A la première mise en service ou après la vidange totale du circuit
du fuel, le flux du fuel au gicleur peut être insuffisant et causer
l’intervention du coffret de contrôle de la amme; le générateur
alors s’arrête.
Dans ce cas après avoir attendu une minute, pousser le bouton de
réarmement et faire redémarrer l’appareil.
Au cas où la machine ne fonctionnerait pas, les premières
opérations à faire sont les suivantes:
1.Contrôler que le réservoir contienne encore du fuel;
2.Pousser le bouton de réarmement (1);
3.Si après ces opérations le générateur ne fonctionne
pas, il faut consulter le paragraphe “ANOMALIES DE
FONCTIONNEMENT,
ARRET
Pour arrêter le fonctionnement du générateur il faut mettre
l’interrupteur (2) sur la position “0” et agir sur le dispositif de
contrôle, (parex., en réglant le thermostat sur une température
plus basse). La flamme s’éteint mais le ventilateur continue
de fonctionner pendant environ 90 secondes pour refroidir la
chambre de combustion.
DISPOSITIFS DE SECURITE
Le générateur est muni d’un coffret électronique pour le contrôle
de la flamme. En cas de mauvais fonctionnement ce coffret
provoque l’arrêt du générateur et l’allumage de la lampe témoin
du bouton de réarmement. Un thermostat de surchauffe intervient
et provoque l’interruption de l’alimentation du fuel si le générateur
Déblayages
Les déblayages de sécurité minimaux suivants du matériel ou des
objets dans les environs du chauffage doivent être garantis :
Côtés 2.5 ft. Arrivée Aérienne 2.5 ft.
6 Premiers ft. Issue aérienne 12 ft.
Models X Y Z
4000DF 0.157 in 0.098 in 0.157 in
6000DF 0.157 in 0.098 in 0.157 in
X
Z
Y

3Le fait de Faire marcher des Instructions et le Manuel de PropriétaireENERCO GROUP, INC. |Chauffage Portatif Direct-tiré
TECHNICAL SPECIFICATIONS MH 4000DF
HS 4000DF
MH 6000DF
HS 6000DF
Puisance termique en entrée [kBTU/h] 400 610
Débit d’air [cfm] 2.500 2.800
Type du Combustible Le gazole/Pétrole / * 1-2 Fuel
Puisance termique en sortie [kBTU/h] - -
Consommation [gal/h] 12.83 4.46
[lb/h] 19.58 30.84
Alimentation
électrique
Phase 1 1
Tension [V] 120 120
Fréquence [Hz] 60 60
Puissance électrique [W] 1,170 1.040
[A] 8.30 10.50
Gicleur [USgal/h] 2,00-30° S 3.00-80°S
Pression pompe [psi] 174 217
- -
Pression statique max [in WC] - -
Temperature max dans la gaine [°F] a=0.59 a=1.00
Réglage du volet d’air comburant [in] - -
N° - -
Diamètre sortie fumées [in] - -
Tirage minimum nécessaire [in WC] 27.7 35.7
Capacité réservoir [gal] 62.4x27.6x39 67.9x27.6x41.2
Dimensions, L x P x H [in] 217 174
Net Weight [lb] 222 246
RECOMMANDATIONS GENERALES
Le chauffage direct-tiré fonctionnent au fuel. Les générateurs à
combustion directe répandent dans l’air ambiant, de l’air chaud
et les produits de la combustion, alors que les générateurs
à combustion in-directe sont dotés d’un raccord permettant
d’éliminer les fumées à tra-vers un conduit de cheminée. Les
conditions d’installation et d’utilisation doivent respecter les
normes et les lois en vigueur relatives à l’utilisation de l’appareil
Il convient de s’assurer que:
• les instructions contenues dans ce livret soient suivies
scrupuleusement;
• le générateur ne soit pas installé dans des locaux où il y
aurait
• des risques d’explosion ou d’incendie;
• des matériaux inammables ne soient pas déposés à côté de
l’appareil (la distance minimum doit être de 2 mètres)
• de mesures sufsantes de prévention anti-incendie aient été
prévues
• l’aération du local dans lequel se trouve le générateur soit
garantie et suffisante pour les nécessités du générateur, et
en particulier, pour le générateurs à combustion directe le
renouvellement d’air doit être évalué enconsidérant que ce
générateur envoie dans la pièce aussi bien de l’air chaud que
les produits de combustion;
• le générateur soit installé près d’une cheminée pour
l’évacuation des fumées (voir paragraphe “PLAN DE
MONTAGE DE LA CHEMINEE”) et relié à un coffret
électrique.
• il n’y ait pas d’obstacles ou d’obstructions à l’aspiration et
à la sortie de l’air, tels que des toiles ou des couvertures
étendues sur l’appareil ou sur les parois, ou des objets
encombrants à côté du générateur;
• du kérosène soit rajouté dans le réservoir si la température
de la pièce est très basse;
• le générateur soit contrôlé avant sa mise en marche et
régulière- ment surveillé durant son utilisation; il faut
éviter que des enfants ou des animaux non surveillés s’en
approchent;
• au début de chaque période d’utilisation, avant de brancher
la che dans la prise électrique, contrôler que le ventilateur
tourne librement;
• à la n de chaque période d’utilisation enlever la che de la
prise de courant.
MISE EN MARCHE
Avant de mettre en marche le générateur et donc, avant de le
brancher au réseau électrique d’alimentation, il faut contrôler que
les caractéristiques du réseau électrique correspondent à celles
écrites sur la plaque de fabrication.

2
ENERCO GROUP, INC. |Chauffage Portatif Direct-tiré Le fait de Faire marcher des Instructions et le Manuel de Propriétaire
AVERTISSEMENT : DANGER D’INCENDIE,
DE BRÛLURE, D’EXPLOSION ET D’INHALATION.
CONSERVEZ LES MATÉRIAUX COMBUSTIBLES TELS QUE
LES MATÉRIAUX DE CONSTRUCTION, LE PAPIER ET LE
CARTON À UNE DISTANCE SÉCURITAIRE DE L’APPAREIL
DE CHAUFFAGE COMME LE RECOMMANDENT LES
INSTRUCTIONS. N’UTILISEZ JAMAIS L’APPAREIL DE
CHAUFFAGE DANS UN LOCAL QUI CONTIENT OU
RISQUE DE CONTENIR DES PARTICULES COMBUSTIBLES
EN SUSPENSION DANS L’AIR OU DES PRODUITS TELS
QUE
DE L’ESSENCE, DES SOLVANTS, DU DILUANT À
PEINTURE, DES PARTICULES DE POUSSIÈRE OU DES
PRODUITS CHIMIQUES INCONNUS.
AVERTISSEMENT : L’UTILISATION DE
CET APPAREIL CRÉE DES SOUS-PRODUITS DE
COMBUSTION CONTENANT DU MONOXYDE DE
CARBONE, UN PRODUIT CHIMIQUE RECONNU
PAR L’ÉTAT DE LA CALIFORNIE COMME CAUSE
DE CANCER ET D’ANOMALIES CONGÉNITALES
AVERTISSEMENT GÉNÉRAL DE
DANGER :
LE NON-RESPECT DES MESURES DE PRÉVENTION
ET INSTRUCTIONS FOURNIES AVEC CET APPAREIL
DE CHAUFFAGE RISQUE DE CAUSER LA MORT,
DES BLESSURES GRAVES ET DES DOMMAGES OU
DES PERTES MATÉRIELLES RÉSULTANT D’INCENDIE,
D’EXPLOSION, DE BRÛLURE, D’ASPHYXIE,
D’INTOXICATION AU MONOXYDE DE CARBONE
OU D’ÉLECTROCUTION.
SEULES LES PERSONNES APTES À COMPRENDRE ET À
RESPECTER LES INSTRUCTIONS DEVRAIENT UTILISER
OU EFFECTUER L’ENTRETIEN DE CET APPAREIL DE
CHAUFFAGE.
SI VOUS AVEZ BESOIN D’AIDE OU D’INFORMATION
AU SUJET DE L’APPAREIL DE CHAUFFAGE (MANUEL
D’INSTRUCTIONS, ÉTIQUETTES, ETC.), VEUILLEZ
COMMUNIQUER AVEC LE FABRICANT.
AVERTISSEMENT : NON CONÇU POUR UNE
UTILISATION DANS LA MAISON OU UN VÉHICULE
RÉCRÉATIF.
AVERTISSEMENT : VOTRE SÉCURITÉ
PERSONNELLE ÉTANT IMPORTANTE POUR TOUS,
VEUILLEZ LIRE LES INSTRUCTIONS AVANT
D’UTILISER CET APPAREIL DE CHAUFFAGE.
L’État de la Californie exige que l’avertissement suivant
soit fourni :
AVERTISSEMENT :
LISEZ LES INSTRUCTIONS DONNÉES
DANS CE MANUEL AVANT LE FAIT
D’UTILISER L’APPAREIL.
• LE SYSTÈME ÉLECTRIQUE AUQUEL L’APPAREIL EST
RACCORDÉ DOIT SE PLIER À TOUS LES RÈGLEMENTS
DE SÉCURITÉ DANS LA FORCE. UN DISJONCTEUR
ACTUEL RESTANT DOIT ÊTRE FOURNI SUR LE CONSEIL
DE DISTRIBUTION PRINCIPAL.
• DÉBRANCHEZ LE CHAUFFAGE AVANT LE FAIT
D’ESSAYER N’IMPORTE QUEL SERVICE OU
MAINTENANCE.
• VÉRIFIEZ TOUJOURS LE CÂBLE D’ALIMENTATION
ÉLECTRIQUE AVANT L’UTILISATION. IL NE DOIT PAS
ÊTRE TOURNÉ, ÉCRASÉ, OU NUI EN TOUT CAS .
• LE CÂBLE D’ALIMENTATION ÉLECTRIQUE DOIT ÊTRE
REMPLACÉ SEULEMENT PAR LE PERSONNEL QUALIFIÉ.
• UTILISEZ SEULEMENT UN CÂBLE D’ALIMENTATION
de H07RN-F ORIGINAL AVEC LA PRISE DE COURANT
IMPERMÉABLE.
• NE TOUCHEZ PAS L’ISSUE DE GAZ D’ÉCHAPPEMENT.
LE DANGER DE BRÛLE!
CONTENTS
AVERTISSEMENTS ........................................................................ 2
SPÉCIFICATIONS .......................................................................... 3
OPÉRATION ................................................................................. 4
ARTIFICES DE SÉCURITÉ............................................................... 4
ENTRETIEN................................................................................... 5
ANOMALIES DE FONCTIONNEMENT CAUSES ET SOLUTIONS....... 6
SCHÉMAS DE CONNEXIONS........................................................ 7
LISTE DE PARTIES........................................................................11
IMPORTANT
Avant d’utiliser le générateur, nous vous prions de lire
attentivement toutes les instructions pour l’emploi, mentionnées
ci-après et d’en suivre scrupuleusement les indications. Le
constructeur n’est pas responsable pour les dommages aux choses
et/ou per-rès, sonnes dus à une utilisation impropre de l’appareil.

07/08 #50125ENERCO GROUP, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 800-251-0001
DIRECT TIRÉ
CHAUFFAGE PORTATIF
Si les informations dans ce manuel ne sont pas suivis exactement, un feu ou
une explosion peuvent s’ensuivre en provoquant le dommage de propriété, la
blessure personnelle ou la perte de vie.
ATTENTION:
— Ne conserver pas ou utiliser de l’essence ou d’autres vapeurs inflammables et de liquides aux
alentours de cela ou autre appareil.
— Le service doit être exécuté par une agence de service qualifiée.
Cet appareil de chauffage portatif n’est pas ventilé. Il utilise l’oxygène de l’air ambiant. Une
circulation d’air adéquate doit être assurée pour la combustion et la ventilation. Voir la page 5.
MODÈLE
LISEZ SOIGNEUSEMENT LES INSTRUCTIONS :
Lisez et observez toutes les instructions. Conservez
les instructions pour vous y référer ultérieurement.
Interdisez à quiconque n’ayant pas lu les présentes
instructions d’assembler, d’allumer, de régler ou de
faire fonctionner cet appareil de chauffage.
4000DF 6000DF
GUIDE D’UTILISATION ET INSTRUCTIONS DE FONCTIONNEMENT
MR. HEATER HEATSTAR
BY ENERCO
4000DF 6000DF
MODÈLE
