MSI Z87-G43 GAMING User manual

Z87-G43 GAMING
H87-G43 GAMING
B85-G43 GAMING
Motherboard
G52-78161X6
Preface

iiPreface
Preface
Copyright Notice
The material in this document is the intellectual property of MICRO-STAR
INTERNATIONAL. We take every care in the preparation of this document, but no
guarantee is given as to the correctness of its contents. Our products are under
continual improvement and we reserve the right to make changes without notice.
Trademarks
All trademarks in this manual are properties of their respective owners.
MSI® is registered trademark of Micro-Star Int’l Co.,Ltd.
NVIDIA® is registered trademark of NVIDIA Corporation.
ATI® is registered trademark of AMD Corporation.
AMD® is registered trademarks of AMD Corporation.
Intel® is registered trademarks of Intel Corporation.
Windows® is registered trademarks of Microsoft Corporation.
AMI® is registered trademark of American Megatrends Inc.
Award® is a registered trademark of Phoenix Technologies Ltd.
Sound Blaster® is registered trademark of Creative Technology Ltd.
Realtek® is registered trademark of Realtek Semiconductor Corporation.
JMicron® is registered trademark of JMicron Technology Corporation.
Netware® is registered trademark of Novell, Inc.
Lucid® is trademark of LucidLogix Technologies, Ltd.
VIA® is registered trademark of VIA Technologies, Inc.
ASMedia® is registered trademark of ASMedia Technology Inc.
iPad, iPhone, and iPod are trademarks of Apple Inc.
Qualcomm Atheros and Killer are trademarks of Qualcomm Atheros Inc.
Revision History
Revision Revision History Date
V2.0 First release 2013/ 07
￭
￭
￭
￭
￭
￭
￭
￭
￭
￭
￭
￭
￭
￭
￭
￭
￭

Preface
iii Preface
Smartphone Application
MSI+ is a smart web gadget that works as a shopping navigator and
provides specs comparison for IT buyers. With a simple tap of the
smartphone, you'll e󰘲ciently locate your ideal products from a wide
variety of choices and, if product details are required, you may easily
download user manuals within minutes. Better yet, the power calculator
provides accurate estimates of power unit capacity for DIY users.
Technical Support
If a problem arises with your system and no solution can be obtained from the user’s
manual, please contact your place of purchase or local distributor. Alternatively,
please try the following help resources for further guidance.
Visit the MSI website for technical guide, BIOS
updates, driver updates, and other information:
http://www.msi.com/service/download/
Contact our technical sta󰘯 at:
http://support.msi.com

Русский
Благодарим вас за авбор системной платы серии Z87-G43 GAMING/
H87-G43 GAMING/ B85-G43 GAMING (MS-7816 v2.X) ATX. Материнские
платы серии Z87-G43 GAMING/ H87-G43 GAMING/ B85-G43 GAMING
на бвзе чипсета Intel® Z87/ H87/ B85 и обеспечивают оптимальную
производительность системы. Серии Z87-G43 GAMING/ H87-G43
GAMING/ B85-G43 GAMING обеспечивает высокую производительность
и является профессиональной платформой для настольных ПК,
благодаря совместимости с усовершенствованным процессором Intel®
LGA1150.

Русский
Ru-2
Характеристики системной платы
Поддержка
процессоров Поддержка процессоров Intel® Core™ i7 / Core™ i5 / Core™ i3
/ Pentium® / Celeron® 4-го поколения для сокета LGA 1150
■
Чипсет Intel® Z87 Express (Z87-G43 GAMING)
Intel® H87 Express (H87-G43 GAMING)*
Intel® B85 Express (B85-G43 GAMING)*
* Поддержка Intel® SBA.
■
■
■
Память 4x DDR3 слота памяти с поддержкой до 32ГБ
Поддержка DDR3 3000(OC)/ 2800(OC)/ 2666(OC)/ 2600(OC)/
2400(OC)/ 2200(OC)/ 2133(OC)/ 2000(OC)/ 1866(OC)/ 1600/
1333/ 1066 МГц
OC только для Z87-G43 GAMING.
Двухканальная архитектура памяти
Поддержка non-ECC, небуферизованной памяти
Поддержка Intel® Extreme Memory Pro󰘰le (XMP)
■
■
-
■
■
■
Слоты
расширения 1x слот PCIe 3.0 x16, поддержка до PCIe 3.0 x16
1x слот PCIe 2.0 x16, поддержка до PCIe 2.0 x4
2x слота PCIe 2.0 x1
3x слота PCI
■
■
■
■
Встроенная
графика 1x порт VGA, с поддержкой максимального разрешения
1920x1200 @ 60Гц
1x порт HDMI®, с поддержкой максимального разрешения
4096x2160@24Гц, 24bpp/ 2560x1600@60Гц, 24bpp/
1920x1080@60Гц, 36bpp
1x порт DVI-D, с поддержкой максимального разрешения
1920x1200 @ 60Гц
■
■
■
Поддержка
Multi-GPU Поддержка Технологии* 2-Way AMD CrossFireTM*
* Поддержка Windows 7 и Windows 8.
■
Устройства
хранения
данных
Чипсет Intel® Z87/ H87 Express
6x портов SATA 6Гб/с (SATA1~6)
Поддержка RAID 0, RAID1, RAID 5 и RAID 10
Поддержка Технологии Intel® Smart Response, Технологии
Intel® Rapid Start и Технологии* Intel® Smart Connect
* Поддержка процессоров Intel® Core на Windows 7 и Windows 8.
■-
-
-
Чипсет Intel® B85 Express
4x портов SATA 6Гб/с (SATA1~4)
2x портов SATA 3Гб/с (SATA5~6)
Поддержка Технологии Intel® Rapid Start и Технологии*
Intel® Smart Connect
* Поддержка процессоров Intel® Core на Windows 7 и Windows 8.
■-
-
-
Аудио Realtek® ALC1150 Codec
7.1-канальный High De󰘰nition Audio
■-

Русский
Ru-3
USB Чипсет Intel Z87/ H87 Express
4x порта USB 3.0 (2 порта на задней панели, 2 порта
доступны через внутренние USB разъемы)
10x портов USB 2.0 (6 портов на задней панели, 4 порта
доступны через внутренние USB разъемы)
■-
-
Чипсет Intel B85 Express
4x порта USB 3.0 (2 порта на задней панели, 2 порта
доступны через внутренние USB разъемы)
8x портов USB 2.0 (6 портов на задней панели, 2 порта
доступны через внутренние USB разъемы)
■-
-
LAN 1x Killer E2205 Гигабитный Сетевой контроллер
* Сетевой менеджер Killer применяется только для Windows 7 и Windows 8 в
настоящее время. Драйверы для других операционных систем будут доступны
на веб-сайте, при условии поддержки со стороны производителя ОС.
■
Разъемы
на задней
панели
1x порт PS/2 клавиатуры/ мыши
6x портов USB 2.0
1x порт HDMI
1x порт VGA
1x порт DVI-D
1x порт LAN (RJ45)
2x порта USB 3.0
6x OFC аудиоразъемов
■
■
■
■
■
■
■
■
Разъемы на
плате 1x 24-контактный ATX основной разъем питания 1x 8-контактный ATX 12В разъем питания
6x разъемов SATA
2x разъема USB 2.0 (Поддержка 4 дополнительных портов
USB 2.0 для Z87-G43 GAMING & H87-G43 GAMING)
1x разъем USB 2.0 (Поддержка 2 дополнительных портов
USB 2.0 для B85-G43 GAMING)
1x USB 3.0 connector (Поддержка 2 дополнительных портов
USB 3.0)
2x 4-контактные разъемы вентилятора ЦП
3x 4-контактные разъемы вентилятора системы
1x перемычка очистки CMOS
1x аудиоразъем на передней панели
2x разъема панели системы
1x разъем модуля TPM
1x разъем последовательного порта
1x разъем параллельного порта
1x разъем датчика открывания корпуса
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
Контроллер
ввода-
вывода
NUVOTON NCT6779 Чип-контроллера■
Hardware
Mонитор Детектирование температуры CPU/Системы
Детектирование скорости вентилятора CPU/Системы
Контроль скорости вентилятора CPU/Системы
■
■
■
Функции
BIOS 64 Мб флэш (для Z87-G43 GAMING)
128 Мб флэш (для H87-G43 GAMING/ B85-G43 GAMING)
UEFI AMI BIOS
ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0
Multi-язык
■
■
■
■
■

Русский
Ru-4
Особенные
функции Military Class 4
OC Genie 4
CLICK BIOS 4
All Solid CAPs
AMD CrossFire
PCI Express Gen 3
Sound Blaster Cinema (дополнительно)
Super RAID
USB 3.0
SATA 6Гб/с
HDMI
Command Center
Live Update
M-Flash
■
■
■
■
■
■
■
■
■
■
■
■
■
■
Программное
обеспечение Драйверы
MSI
Command Center
Super Charger
Super RAID
Live Update 5
Fast Boot
7-ZIP
Intel Turbo Boost Monitor
Intel Extreme Tuning Utility
Intel Small Business Advantage (дополнительно)
Sound Blaster Cinema (дополнительно)
Norton Internet Security Solution
Trend Micro SafeSync
■
■-
-
-
-
-
■
■
■
■
■
■
■
Форм-фактор ATX Форм-факторы
12.0 дюймов x 9.6 дюймов (30.5 см x 24.4 см)
■
■
Последние сведения о поддержке ЦП см. на веб-странице
http://www.msi.com/service/cpu-support/
Дополнительные сведения о совместимых компонентах см.
на веб-странице
http://www.msi.com/service/test-report/

Русский
Ru-5
DIMM1 DIMM2 DIMM3 DIMM4
Краткое руководство по разъемам
CPUFAN2
JFP1
JAUD1
JCI1
PCI_E1
PCI_E2
PCI_E3
PCI1
DIMM2
DIMM1
DIMM3
DIMM4
JTPM1 JUSB2
JUSB1
JFP2
PCI_E4
PCI2
PCI3
JCOM1
JPWR1
SYSFAN3
JUSB3
SATA2
SATA3_4
SATA5_6
Задняя
панель
JBAT1
SYSFAN2
JPWR2
SYSFAN1 CPU Socket
CPUFAN1
SATA1
JLPT1

Русский
Ru-6
Справочное руководство по разъемам
Наименование порта Тип порта Страница
Разъемы на задней панели Порт I/O Ru-7

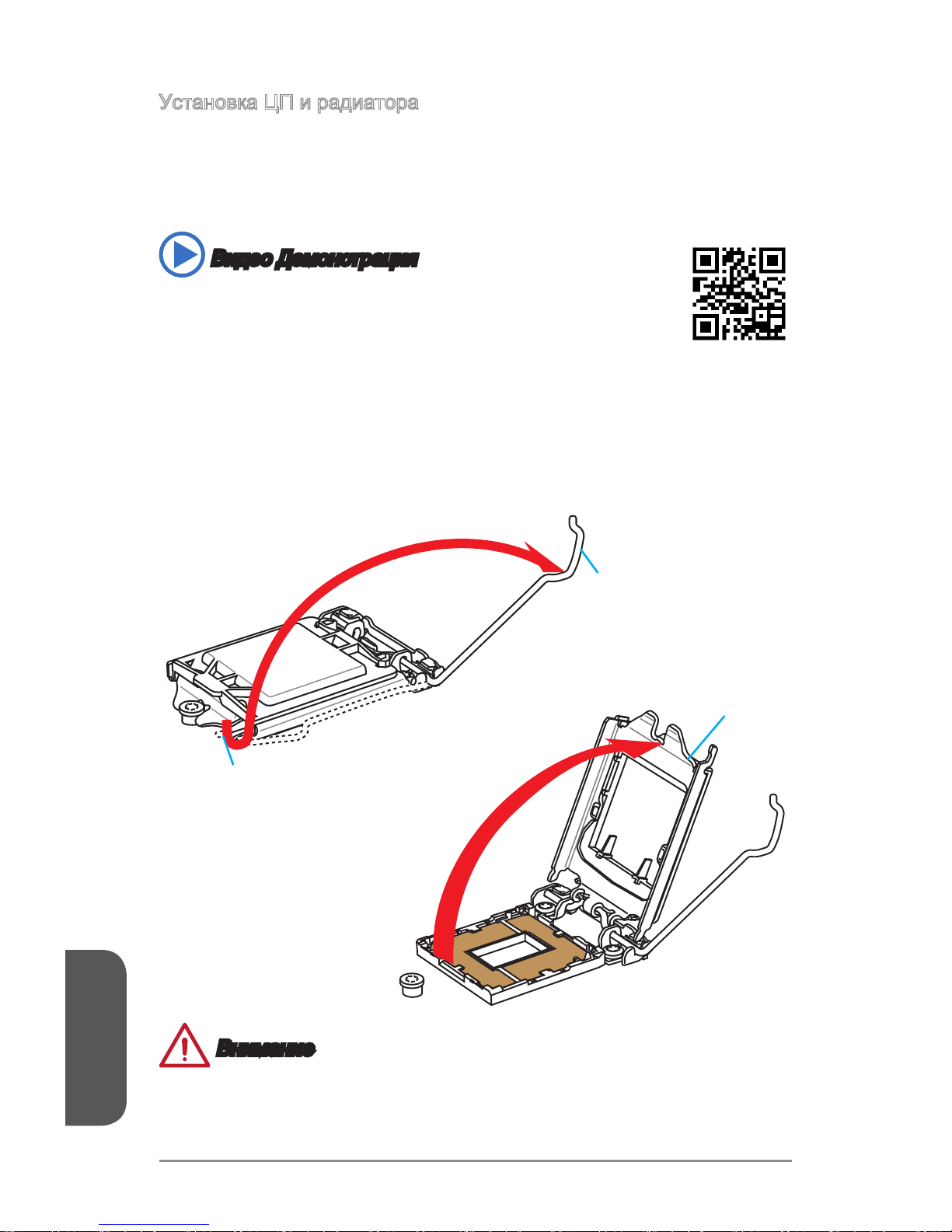

CPU Разъем LGA1150 CPU Ru-10
CPUFAN1~2,SYSFAN1~3 Разъемы питания вентиляторов Ru-19

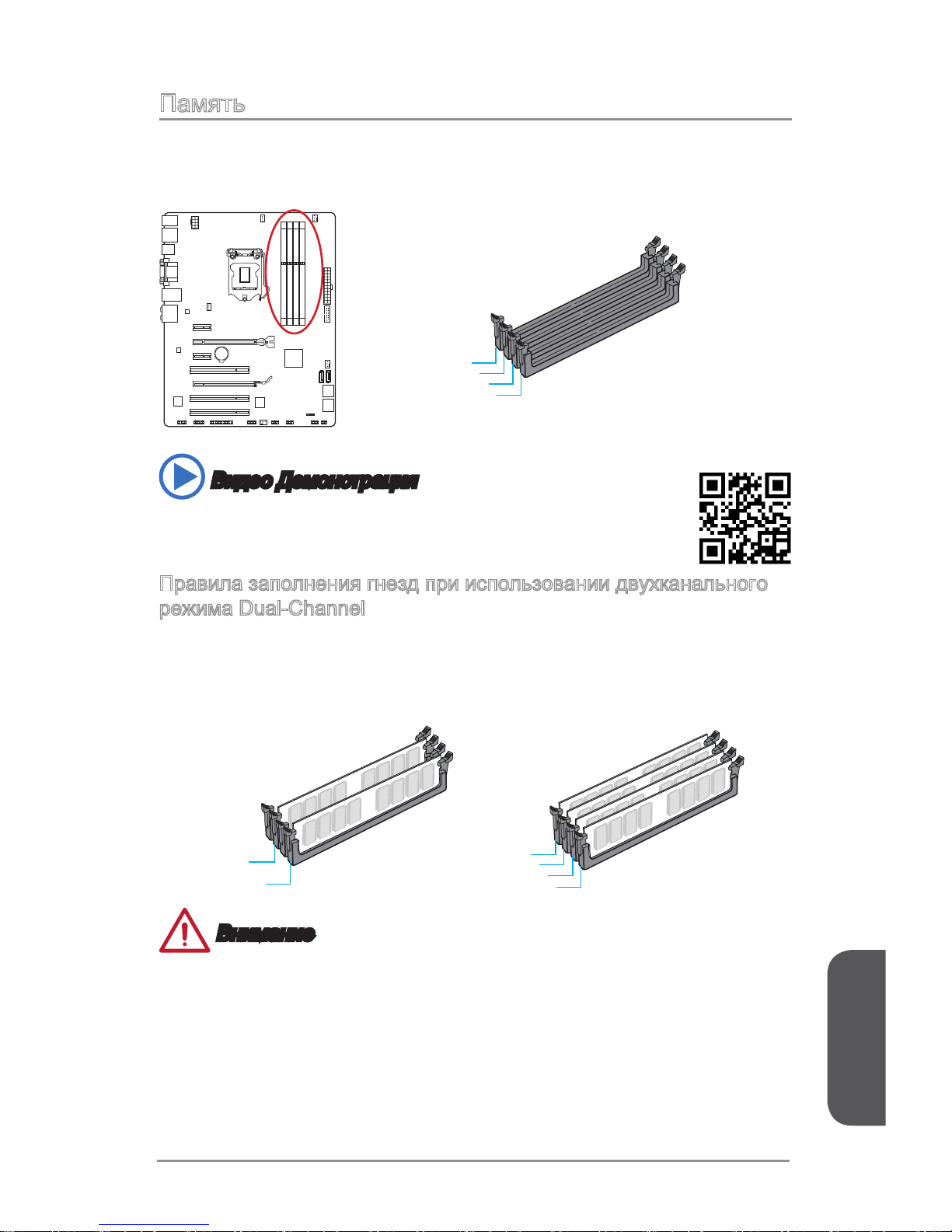

DIMM1~4 Слоты для модулей памяти DDR3 Ru-13
JAUD1 Аудиоразъем на передней панели Ru-23
JBAT1 Перемычка очистки данных CMOS Ru-24
JCI1 Разъем датчика открывания корпуса Ru-22
JCOM1 Разъем последовательного порта Ru-24
JFP1, JFP2 Разъемы передней панели Ru-20
JLPT1 Разъем параллельного порта Ru-23
JPWR1~2 ATX разъем питания Ru-15
JTPM1 Разъем модуля TPM Ru-22
JUSB1~2 Разъемы расширения USB 2.0 Ru-21
JUSB3 Разъемы расширения USB 3.0 Ru-21

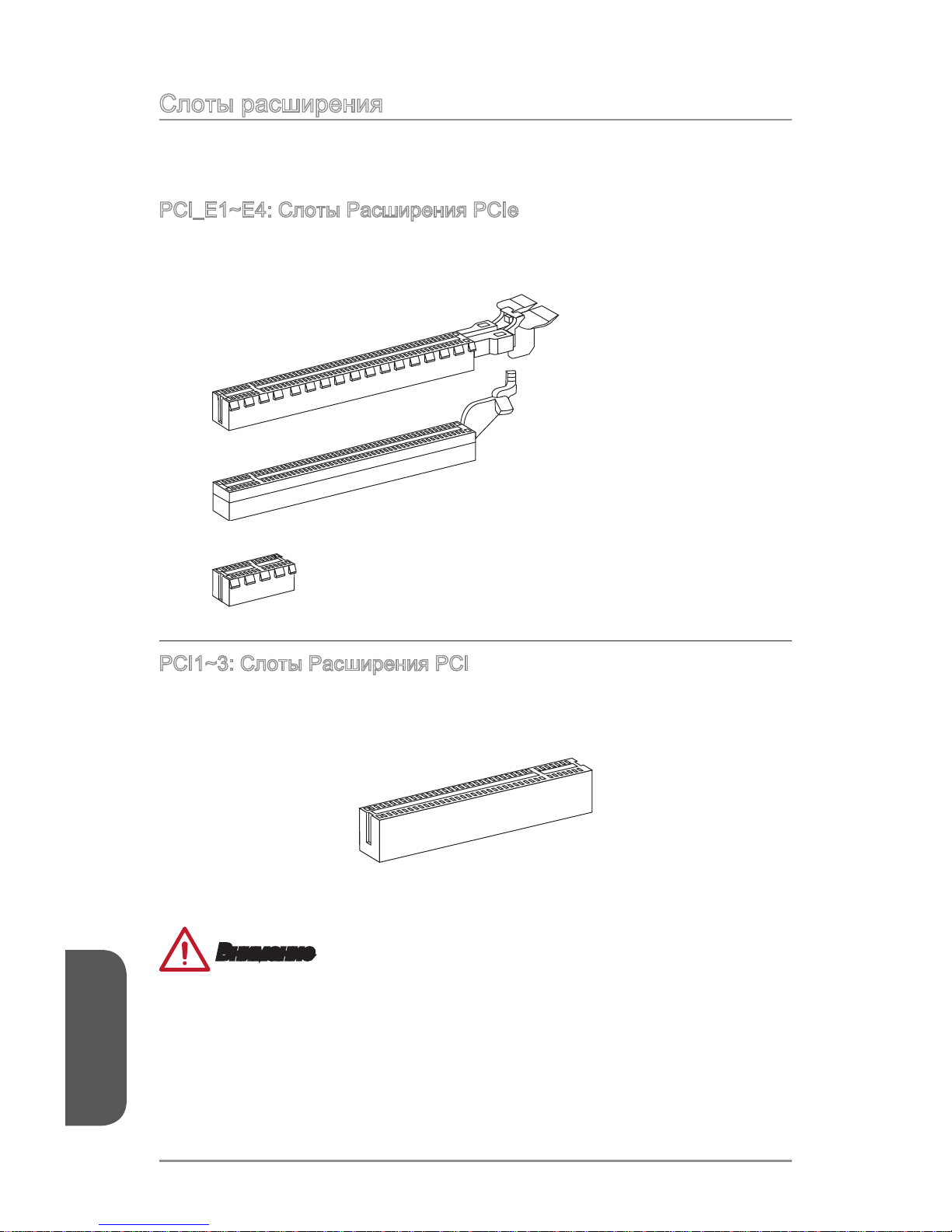

PCI_E1, 3 Слоты для плат расширения PCIe x1 Ru-16
PCI_E2, 4 Слоты для плат расширения PCIe x16 Ru-16
PCI1~3 Слоты для плат расширения PCI Ru-16
SATA1~6 Pазъемы SATA Ru-18

Русский
Ru-7
Краткое руководство по работе с задней панелью
Комбинированные порты PS/2 клавиатуры/мыши
Комбинированный разъем DIN PS/2® для подключения мыши/клавиатуры с
интерфейсом PS/2®.
Порт VGA
Разъем DB15 гнездового типа для подключения монитора.
Порт DVI-D
Разъем DVI-D (цифровой видеоинтерфейс) подключается к ЖК или ЭЛТ
монитору с помощью переходника. Подробную информацию о подключении
монитора см. в руководстве к монитору.
Порт HDMI
Мультимедийный интерфейс высокой четкости (HDMI) представляет собой
полностью цифровой аудио- видеоинтерфейс, позволяющий передавать
несжатые потоки данных. Интерфейс HDMI обеспечивает передачу ТВ-сигнала
по одному кабелю в любом формате, включая телевидение стандартной,
повышенной и высокой четкости, а также многоканальный цифровой звук.
Внимание
Данная платформа поддерживает функцию dual-display(два дисплея)/ triple-
display (три дисплея) с помощью портов вывода интегрированной графики.
VGA+DVI-D DVI-D+HDMI HDMI+VGA HDMI+VGA+DVI-D
Режим расширения
(Расширение рабочего
стола на другой
монитор)
◯ ◯ ◯ ◯
режим клонирования
(Изображения на всех
мониторах совпадают)
◯ ◯ ◯ ◯
Порт USB 2.0
Порт USB 2.0 предназначен для подключения USB 2.0-устройств, таких как
клавиатура, мышь и другие USB 2.0-совместимые устройства.
▶
▶
▶
▶
▶
Линейный
вход
Линейный
выход
Микрофон
RS-Выход
CS-Выход
SS-Выход
Порт USB 3.0
Порт LAN
PS/2 клавиатуры/
мыши
комбинированные
порты
Порт USB 2.0 Порт DVI-DHDMI
Порт USB 2.0
VGA
Порт USB 2.0

Русский
Ru-8

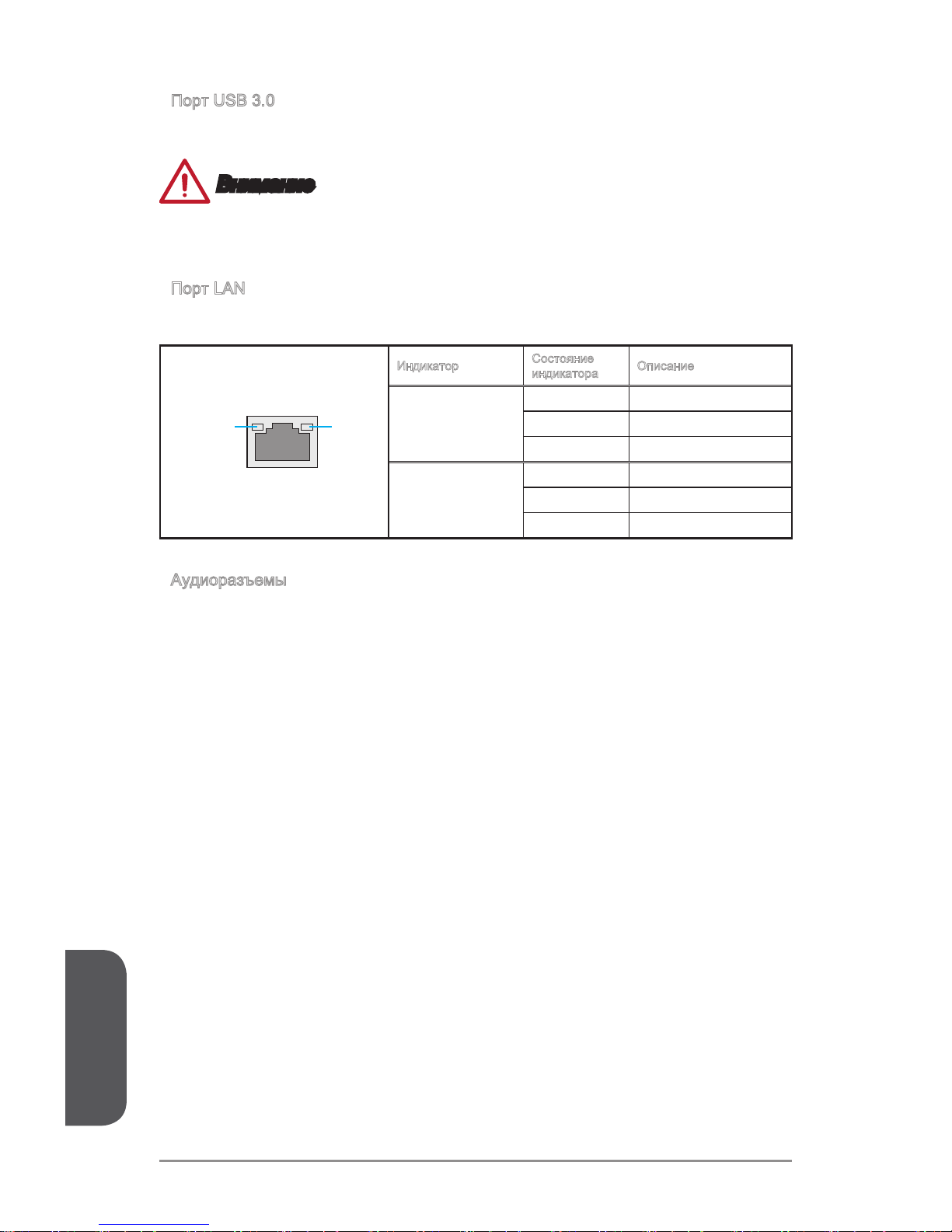

Порт USB 3.0
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи
данных со скоростью до 5 Гбит/с (SuperSpeed).
Внимание
Для использования устройств USB 3.0 их следует подключать к порту USB 3.0.
Используемый USB-кабель должен быть совместим со стандартом USB 3.0.
Порт LAN
Стандартный разъем RJ-45 для подключения к локальной вычислительной сети
(LAN).
LINK/ACT
LED SPEED LED
Индикатор Состояние
индикатора Описание
Link/ Activity LED
(Подключение/
Работа индикатора)
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Speed LED
(Скорость
передачи данных)
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
Аудиоразъемы
Эти разъемы используются для подключения аудиоустройств. Цвет гнезда
определяет функцию разъема.
Голубой — линейный вход: Служат для подключения внешних источников
звукового сигнала.
Зеленый — линейный выход: Разъем для подключения фронтальных
динамиков пространственного звука в режиме 2/ 4/ 5.1/ 7.1 или
наушников.
Розовый — микрофон: Разъем для подключения микрофона.
Черный — выход RS-Out: Выход на задние колонки пространственного
звука в режиме 4/ 5.1/ 7.1. (REAR)
Оранжевый — выход CS-Out: Выход на центральную колонку и сабвуфер
в режиме 5.1/ 7.1.
Серый — выход SS-Out: Выход на боковые колонки пространственного
звука в режиме 7.1.
▶
▶
▶
■
■
■
■
■
■

Русский
Ru-9
ЦП (центральный процессор)
Внимание
Перегрев
Перегревание может привести к серьезному повреждению процессора и
материнской платы. Всегда проверяйте работоспособность вентилятора для
защиты процессора от перегревания. При установке вентилятора нанесите
ровный слой термопасты (или термоленту) между ЦП и вентилятором для
увеличения теплопередачи.
Замена ЦП
При замене процессора всегда отключайте блок питания системы и вынимайте
шнур питания из розетки, чтобы избежать повреждения процессора.
Разгон
Эта системная плата разработана с учетом возможности "разгона". Перед
выполнением разгона системы убедитесь в том, что все компоненты системы
смогут выдержать разгон. Производитель не рекомендует использовать
параметры, выходящие за пределы технических характеристик устройств.
Гарантия MSI не распространяется на повреждения и другие возможные
последствия ненадлежащей эксплуатации и несоблюдения технических
характеристик изделия.
Процессор LGA 1150
На поверхности процессора LGA 1150 имеются два знака совмещения и
золотой треугольник для правильной установки процессора относительно
материнской платы. Золотой треугольник указывает на контакт 1.
Выемка
Золотой треугольник указывает на контакт 1
Выемка

Русский
Ru-10
Установка ЦП и радиатора
При установке процессоора обязательно установите радиатор ЦП.Радиатор ЦП
предупреждает перегревание и обеспечивает стабильность работы системы.
Ниже представлены инструкции по правильной установке процессора и
радиатора ЦП.Неправильная установка приводит к выходу из строя процессора
и материнской платы.
1. Отцепите и полностью поднимите рычаг фиксации.
2. При подъеме рычага фиксации автоматически поднимается прижимная
пластина.
Удерживающая петля
Рычаг фиксации
Рычаг фиксации
Внимание
Не трогайте контакты разъема или нижней части процессора.
Видео Демонстрация
Смотрите видео,чтобы узнать как установить процессор и кулер:
http://youtu.be/bf5La099urI

Русский
Ru-11
3. Выравняйте выемки на процессоре к ключами совмещения на сокете.
Опустите процессор вниз, без наклона или движения процессора в сокете.
Проверьте надежность установки процессора в сокете.
4. Закройте и сдвиньте прижимную пластину под ручку ужержания. Закройте и
зацепите рычаг фиксации.
Ключи совмещения
Выемки процессора
Ручка удержания
5. При нажатии на рычаг фиксации защитная крышка автоматически выскочит
из гнезда процессора. Не выбрасывайте защитную крышку. Всегда
устанавливайте защитную крышку, если процессор вынимается из сокета.
6. Равномерно нанесите тонкий слой термопасты (или термоленту) на верхнюю
крышку процессора. Это позволит увеличить теплопередачу и предотвратит
перегрев процессора.
Защитная крышка
Термопаста

Русский
Ru-12
Внимание
Перед включением системы проверьте герметичность соединения между
процессором и радиатором.
Если процессор не установлен, всегда защищайте контакты процессорного
сокета пластиковой крышкой.
Если вы приобрели отдельно процессор и процессорный кулер, подробное
описание установки см. в документации в данному кулеру.
•
•
•

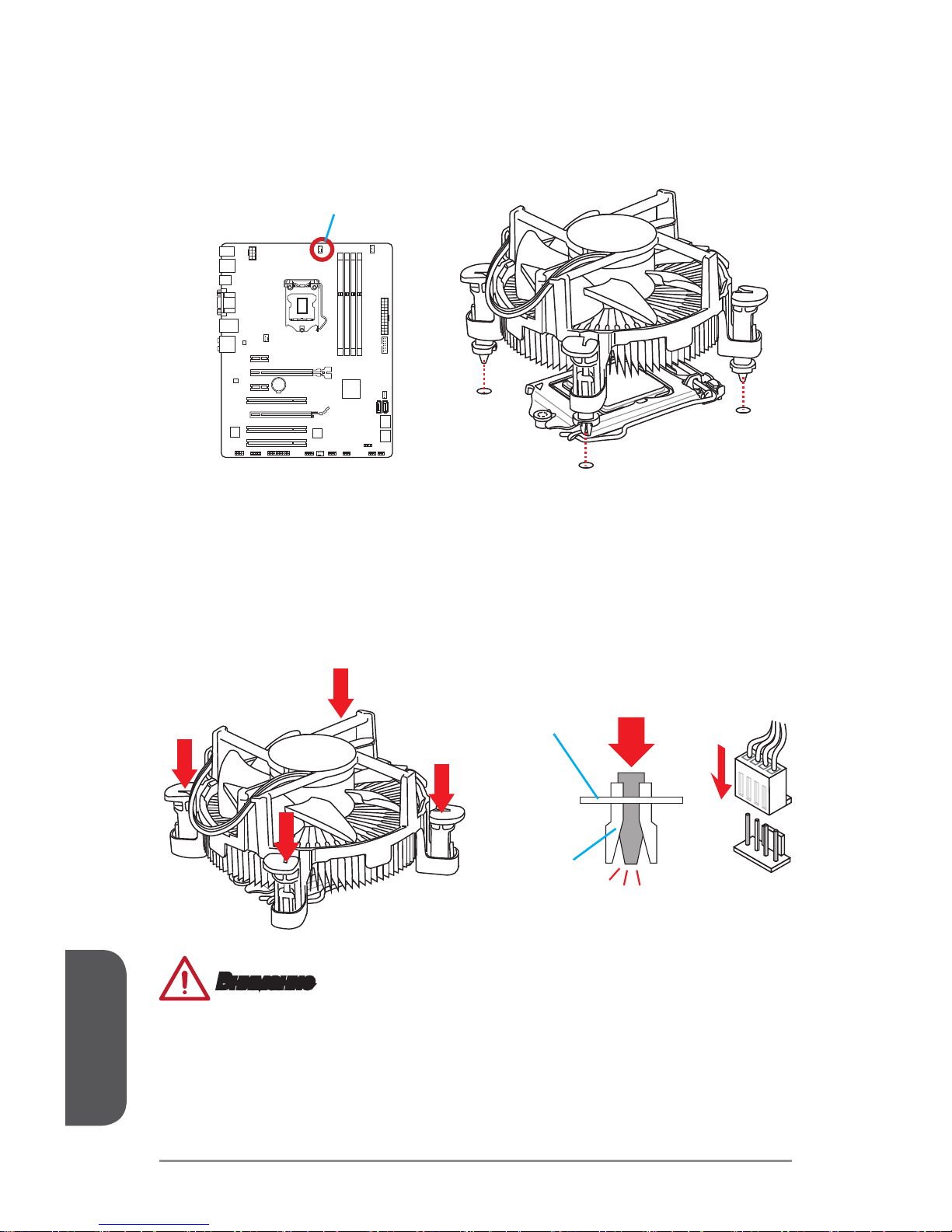

7. Найдите разъем для подключения вентилятора ЦП на материнской плате.
8. Установите кулер на материнскую плату, направив его кабель в сторону
разъема для подключения вентилятора.
9. Нажмите на радиатор сверху так, чтобы закрепить четыре защелки в
отверстиях на материнской плате. Нажмите на защелки для закрепления
вентилятора. Каждый из защелок фиксируется с характерным щелчком.
10. Осмотрите материнскую плату и определите правильность закрепления
зажимов.
11. И, наконец, подключите кабель вентилятора процессора к разъему
вентилятора на системной плате.
Материнская плата
Крепежный
конец
DIMM1 DIMM2 DIMM3 DIMM4
Разъем подключения
вентилятора

Русский
Ru-13
Память
Разъемы DIMM предназначены для установки модулей памяти. Подробную
информацию о совместимых компонентах см. на сайте visit http://www.msi.com/
service/test-report/
DIMM1 DIMM2 DIMM3 DIMM4
DIMM1
DIMM2
DIMM3
DIMM4
Видео Демонстрация
Смотрите видео,чтобы узнать как установить память по указанному
адресу.
http://youtu.be/76yLtJaKlCQ
Правила заполнения гнезд при использовании двухканального
режима Dual-Channel
В двухканальном режиме модули памяти могут одновременно передавать и
получать данные по двум каналам шины. Включение двухканального режима
Dual-Channel может повысить производительность системы. На рисунках ниже
показаны правила заполнения гнезд памяти при использовании двухканального
режима Dual-Channel.
DIMM2
DIMM4
DIMM1
DIMM2
DIMM3
DIMM4
Внимание
Модули DDR3 не взаимозаменяемы с модулями DDR2, стандарт DDR3 не
поддерживает обратную совместимость. Модули памяти DDR3 следует
устанавливать в разъемы DDR3 DIMM.
Для обеспечения стабильной работы системы в двухканальном режиме
устанавливаются модули памяти одинакового типа и емкости.
В связи со спецификой использования ресурсов микропроцессора, при
установке модулей памяти емкостью 8 ГБ во все разъемы DIMM системная
память определяется только до 31+ ГБ (неполные 32 ГБ).
•
•
•

Русский
Ru-14

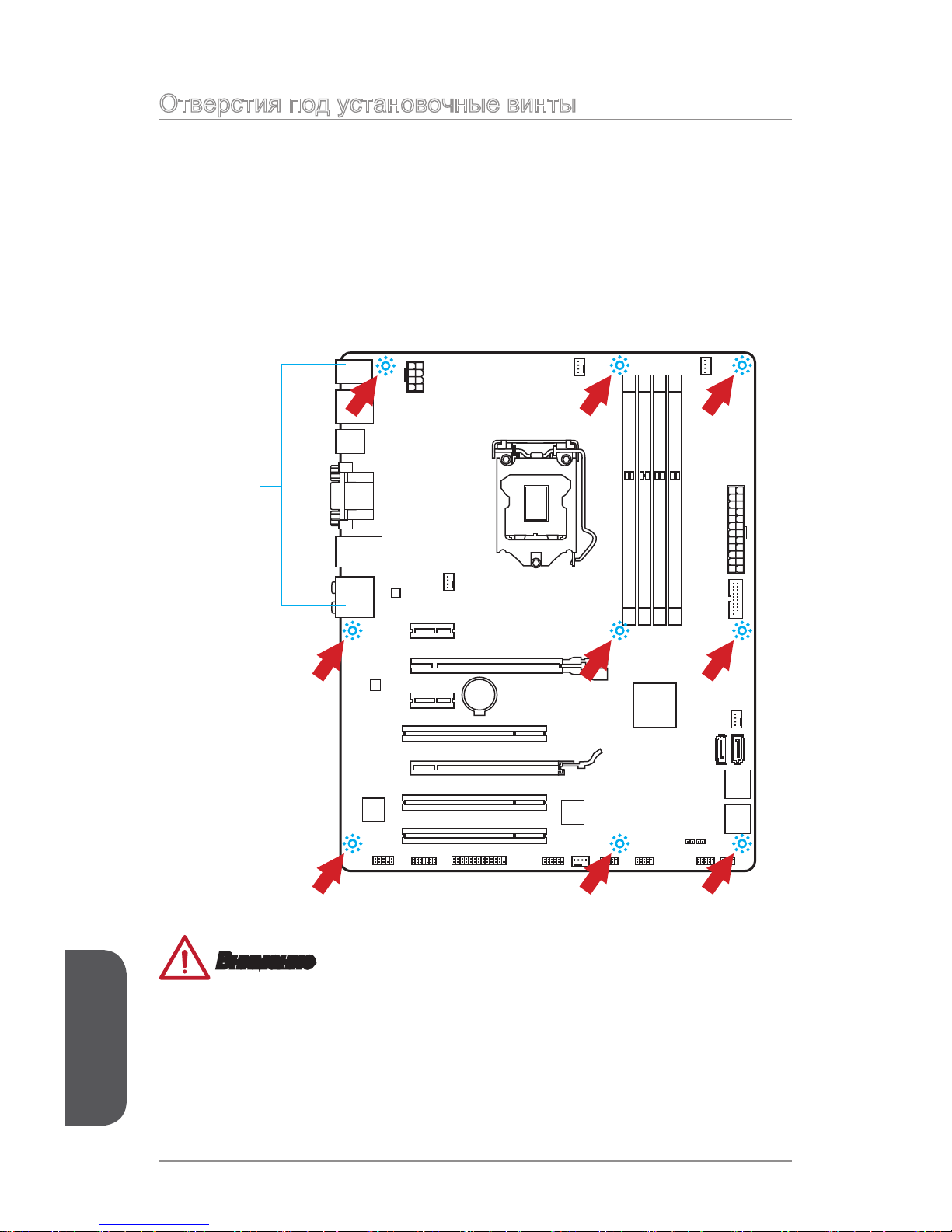

Отверстия под установочные винты
Для установки материнской платы на монтажной плате системного блока
сначала установите необходимые установочные стойки. Если в комплект
поставки системного блока входит задняя панель ввода-вывода, замените
ее задней панелью ввода-вывода, которая поставляется с материнской
платой. Задняя панель ввода-вывода без труда устанавливается в системном
блоке компьютера без применения винтов. Совместите установочные стойки
монтажной платы с отверстиями под установочные винты на материнской
плате и закрепите материнскую плату винтами, которые поставляются вместе с
системным блоком. Ниже показано расположение отверстий под установочные
винты. Дополнительную информацию см. в руководстве к системному блоку.
Внимание
Положите материнскую плату на ровную и чистую поверхность.
Во избежание повреждения материнской платы, закрепляйте электронные
компоненты на установочных стойках, избегая их соприкосновения с
системным блоком.
Проверьте надежность крепления всех металлических компонентов на
материнской плате или внутри системного блока. Незакрепленные детали
могут привести к короткому замыканию материнской платы.
•
•
•
DIMM1 DIMM2 DIMM3 DIMM4
Разъемы ввода-вывода должны быть направлены в сторону задней панели системного блока. Совместите их с отверстиями на задней панели ввода-вывода.

Русский
Ru-15
Электропитание
Видео Демонстрация
Смотрите видео,чтобы узнать как установить разъем питания.
http://youtu.be/gkDYyR_83I4
JPWR1~2: Разъем питания ATX
Эти разъемы предназначены для подключения разъема питания ATX. Для
подключения ATX разъема питания совместите кабель питания с разъемом и
прочно закрепите его. При правильном выполнении подключения защелка на
кабеле питания закрепляется в силовом разъеме материнской платы.
13.+3.3V
1.+3.3V
14.-12V
2.+3.3V
15.Ground
3.Ground
16.PS-ON#
4.+5V17.Ground
5.Ground
18.Ground
6.+5V
19.Ground
7.Ground
22.+5V
10.+12V
20.Res
8.PWR OK
23.+5V
11.+12V
21.+5V
9.5VSB
24.Ground
12.+3.3V
7.+12V
3.Ground
5.+12V
1.Ground
8.+12V
4.Ground
6.+12V
2.Ground
JPWR2
DIMM1 DIMM2 DIMM3 DIMM4
JPWR1
Внимание
Для обеспечения стабильной работы системной платы проверьте надежность
подключения всех кабелей питания к соответствующему блоку питания АТХ.

Русский
Ru-16
Слоты расширения
Данная материнская плата содержит множество разъемов для установки плат
расширения, в частности, дискретных видеокарт или звуковых карт.
PCI_E1~E4: Слоты Расширения PCIe
Слот PCIe поддерживает платы расширения с интерфейсом PCIe.
PCIe 2.0 x1 Слот
PCIe 3.0 x16 Слот
PCIe 2.0 x16 Слот
PCI1~3: Слоты Расширения PCI
Слот PCI поддерживает дополнительные LAN, SCSI, USB, и другие
дополнительные контроллеры,которые соответствуют спецификациями PCI.
Внимание
Перед установкой или извлечением плат расширения убедитесь, что шнур
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.

Русский
Ru-17

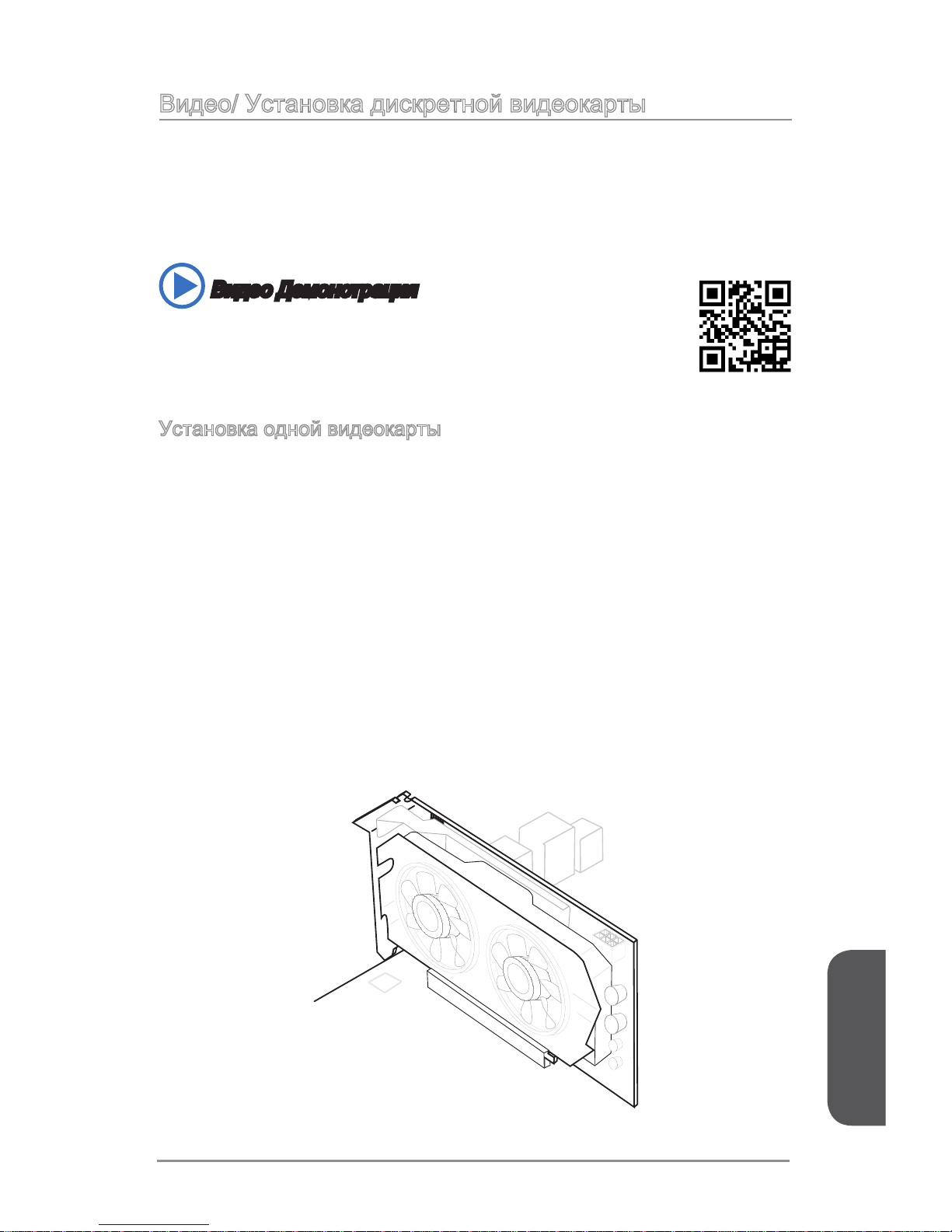

Видео/ Установка дискретной видеокарты
По умолчанию, данная плата использует графическое ядро интегрированное
в CPU, но Вы так же можете значительно повысит графическую
производительность системы, путем добавление одной или нескольких
дискретных видеокарт в слоты расширения. Для лучшей совместимости
рекомендуется использовать графические карты MSI.
Видео Демонстрация
Смотрите видео,чтобы узнать как установить видеокарту на слоте
PCIe x16 с замком.
http://youtu.be/mG0GZpr9w_A
Установка одной видеокарты
Определите тип слота расширения, который используется видеокартой.
Найдите соответствующий слот(ы) на материнской плате. Выньте защитную
крышку слота(ов) расширения из корпуса системного блока.
Расположите видеокарту над слотом(ами) для расширения так, чтобы порты
подключения мониторов были направлены ко внешней стороне системного
блока. Для установки одной видеокарты рекомендуется использовать слот
PCI_E2.
Вставьте видеокарту в слот(ы) расширения. В случае правильной установки
карты, защелка(и) на слоте(ах) расширения должны защелкнуться.
При необходимости, прикрутите видеокарту к корпусу системного блока
винтом. Для некоторых видеокарт требуется подключение непосредственно к
блоку питания отдельным кабелем.
Дополнительные инструкции по установке драйверов и настройке
специальных параметров представлены в руководстве пользователя к
видеокарте.
1.
2.
3.
4.
5.
