PART NO. 769-04619 P00 (11/07)

Operator’s

Manual

2-Cycle Trimmer

BL100/150

Insert 10' of 0.080" SplitLine

through

hole in top of reel. Pull most of line

through hole until 3-4" remains.

Wind line tightly in direction of arrow.

Split other end of SplitLine

back 6-7".

Push 6-7" ends into

0.080" holding slots.Insert lines through eyelets in spool.

Insert spring and reel into spool. Pull linesfirmly to release

from holding slots.

Hold the inner reel in place.

Tighten Bump Knob clockwise.

Bend short end and push it

into the other hole. Pull tight.

Bump

Knob

Inner

Reel

Spool

Spring

Press primer bulb 10 times.

Put choke lever in

Position 1.

Move choke lever to

Position 2.

Move choke lever

to Position 3.

SQUEEZE and HOLD throttle

control for ALL further steps.

Pull the rope

5 times.

Pull the rope until engine

starts. Run engine for 30

to 60 seconds to warm up.

Continue squeezing the

throttle control and run engine

for additional 60 seconds to

complete warm up.

Crouch in starting

position.

DIDN’T START?

Repeat these instructions.

If engine still fails to start, refer

to Starting Instructions or

Troubleshooting for

additional starting

information.

Quick Instructionsto

Replace SplitLine®

Trimmer Line

Replacement SplitLine

Part #49U2134K953

For single line installation,

see page 4.

For replacement spool

installation, see page 4.

Quick Instructions

to Start Engine

for complete instructionssee page 3.

Quick Instructionsto

Assemble Curved

Shaft or Straight

Shaft String

Trimmers

for complete instructions

see page 3.

Unscrew Bump Knob™

counterclockwise.Remove

inner reel and spring.

Grip

5 X

IMPORTANT: READ OPERATOR’S MANUAL THOROUGHLY AND FOLLOW THE SAFE OPERATION PRACTICES BEFORE OPERATING THE UNIT.

1 Gallon 3.2 oz

40:1

Slot

Bracket Put handle on shaft so that it

tips toward engine. Move handle

6 inchesaway from shaft grip.

Insert bolt. Tighten washer and

wing nut onto bolt.

Slide the shield’s slot onto the mounting bracket. Rotate

the shield onto the shaft. Push square bolt through shield

and bracket. Tighten washer and wing nut onto bolt.

Slide the shield onto the shield mount.

Place hex lock nutsinto the 3 holes.

Insert screwsfrom the bottom. Tighten.

Mix thoroughly in a separate fuel can:

– 3.2 oz of 2-cycle engine oil

– 1 gallon of unleaded gasoline

Place the unit on a level surface. Fill fuel tank.

NOTE: Do not mix directly in the engine fuel tank.

BL100

Curved Shaft

BL150

Straight Shaft

Read and understand all instruction, warning and danger labelson the unit.

LINE

RELOAD

English — Page 2 Español — Page 10Français — Page 6

DO NOT RETURN THISPRODUCT

For Assistance please call 1-888-864-3578 (U.S.) or 1-800-668-1238 (Canada)

or visit www.bolens.com or www.bolens.ca

Call 1–888–TO–HELP–U (1–888–864–3578)

Need help?

RULESFOR SAFE OPERATION

WARNING:Failure to obey a safety warning can result in injury to yourself

and othe.rs. Alwaysfollow the safety precautionsto reduce the risk of fire,

electric shockand personal injury.

CAUTION: Failure to obey a safety warning may result in property damage or

personal injury to yourself or to others. Alwaysfollow the safety precautionsto

reduce the risk of fire, electric shockand personal injury.

The purpose of safety symbolsisto attract your attention to possible dangers. The safety

symbols, and their explanations, deserve your careful attention and understanding. The safety

warningsdo not by themselveseliminate any danger. The instructionsor warningsthey give are

not substitutesfor proper accident prevention measures.

SAFETY ALERT: Indicatesdanger, warning or caution. Attention is

required in order to avoid seriouspersonal injury. May be used in conjunction

with other symbolsor pictographs.

NOTE: Advisesyou of information or instructionsvital to the operation or maintenance

of the equipment.

DANGER: Failure to obey a safety warning will result in seriousinjury to

yourself or to others. Alwaysfollow the safety precautionsto reduce the risk of

fire, electric shockand personal injury.

SYMBOL MEANING

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of California, Maine, Oregon and

Washington. All U.S. Forest Land and the state of California (Public ResourcesCodes4442 and

4443), Oregon and Washington require, by law that certain internal combustion enginesoperated

on forest brush and/or grass-covered areasbe equipped with a sparkarrestor, maintained in effective

working order, or the engine be constructed, equipped and maintained for the prevention of fire.

Checkwith your state or local authoritiesfor regulationspertaining to these requirements. Failure to

follow these requirementscould subject you to liability or a fine. This unit is factory equipped with

a sparkarrestor. If it requiresreplacement, ask your LOCAL SERVICE DEALER to install the

Accessory Part #753-05709 Muffler Assembly.

CALIFORNIA PROPOSITION 65 WARNING

WARNING

THE ENGINE EXHAUST FROM THISPRODUCT CONTAINSCHEMICALSKNOWN TO THE

STATE OF CALIFORNIA TO CAUSE CANCER, BIRTH DEFECTSOR OTHER

REPRODUCTIVE HARM.

READ ALL INSTRUCTIONSBEFORE OPERATING

• Read the instructionscarefully. Be familiar with the controlsand proper use of the unit.

• Do not operate thisunit when tired, ill or under the influence of alcohol, drugsor

medication.

• Children under the age of 15 must not use the unit; teensmay operate the unit with adult

guidance.

•

Inspect the unit before use. Replace damaged parts. Checkfor fuel leaks. Make sure all

fastenersare in place and secure. Replace cutting head partsthat are cracked, chipped or

damaged in any way. Make sure the cutting head isproperly installed and securely fastened.

Be sure that the cutting head shield isproperly attached, and positioned asrecommended.

Failure to do so can result in personal injury to the operator and bystanders, aswell as

damage to the unit.

•Use only 0.080 inch (2.03 mm) diameter original equipment manufacturer replacement

line. Never use metal-reinforced line, wire, chain or rope. These can breakoff and become

dangerousprojectiles.

• Be aware of risk of injury to the head, handsand feet.

•

Clear the area to be cut before each use. Remove rocks, broken glass, nails, wire, string and

other objectswhich may be thrown or become entangled in the cutting head. Clear the area

of children, bystandersand pets; keep them outside a 50-foot (15 m.) radius, at a minimum.

Even then, they are still at risk from thrown objects. Encourage bystandersto wear eye

protection. If you are approached, stop the unit immediately.

•Squeeze the throttle control and checkthat it returnsautomatically to the idle position.

Make all adjustmentsor repairsbefore using the unit.

•Thisunit wasnot designed to be used asa brushcutter. Do not attach or operate thisunit

with any type of brushcutting blade.

SAFETY WARNINGS FOR GASTRIMMERS

•Store fuel only in containersspecifically designed and approved for the storage of such

materials.

• Alwaysstop the engine and allow it to cool before filling the fuel tank. Never remove the

fuel tankcap or add fuel when the engine ishot. Never operate the unit without the fuel

cap securely in place. Alwaysloosen the fuel tankcap slowly to relieve any pressure in the

tank.

• Add fuel in a clean, well-ventilated outdoor area where there are no sparks or flames. Do

not smoke while fueling or mixing fuel. Wipe up any spilled fuel from the unit immediately.

• Avoid creating a source of ignition for spilled fuel. Do not start the engine until fuel vapors

dissipate.

• Move the unit at least 30 feet (9.1 m) from the fueling source and site before starting the

engine. Do not smoke. Keep sparks and open flamesaway from the area while adding

fuel or operating the unit.

WHILE OPERATING

• Never start or run the unit inside a closed room or building. Breathing exhaust fumescan

be fatal. Operate thisunit only in a well-ventilated outdoor area.

WARNING:

When using the unit, you must follow the safety rules. Please read

these instructionsbefore operating the unit in order to ensure the safety of the

operator and any bystanders. Please keep these instructionsfor later use.

• Wear safety glassesor gogglesthat meet ANSI Z87.1–1989 standardsand are marked as

such. Wear ear/hearing protection when operating thisunit. Wear a face or dust mask if

the operation isdusty.

• Wear heavy long pants, boots, glovesand a long sleeve shirt. Do not wear loose clothing,

jewelry, short pants, sandalsor go barefoot. Secure hair above shoulder level.

• The cutting head shield must alwaysbe in place while operating the unit. Do not operate

unit without both trimming linesextended, and the proper line installed. Do not extend the

trimming line beyond the length of the shield.

•Thisunit doesnot have a clutch. The cutting head continuesrotating when the engine is

idling. If it doesnot, have the unit adjusted by an authorized service technician.

• Adjust the D-handle to your size in order to provide the best grip.

•Besure the cutting head isnot in contact with anything before starting the unit.

•Use the unit only in daylight or good artificial light.

• Avoid accidental starting. Be in the starting position whenever pulling the starter rope. The

operator and unit must be in a stable position while starting. Refer to Starting/Stopping

Instructions.

•Use the right tool. Only use thistool for itsintended purpose.

• Do not overreach. Alwayskeep proper footing and balance.

• Alwayshold the unit with both handswhen operating. Keep a firm grip on both handlesor grips.

•Keep hands, face, and feet at a distance from all moving parts. Do not touch or try to stop

the cutting head when it rotates.

• Do not touch the engine, gear housing or muffler. These partsget extremely hot from

operation, even after the unit isturned off.

• Do not operate the engine faster than the speed needed to cut, trim or edge. Do not run

the engine at high speed when not cutting.

• Alwaysstop the engine when cutting isdelayed or when walking from one cutting location

to another.

•

If you strike or become entangled with a foreign object, stop the engine immediately and

checkfor damage. Do not operate before repairing damage. Do not operate the unit with

loose or damaged parts.

•Stop the unit, switch the engine to off, and disconnect the sparkplug for maintenance or repair.

•

Use only original equipment manufacturer replacement partsand accessoriesfor thisunit. These

are available from your authorized service dealer. Use of any unauthorized partsor accessories

could lead to seriousinjury to the user, or damage to the unit, and void your warranty.

•Keep unit clean of vegetation and other materials. They may become lodged between the

cutting head and shield.

• To reduce fire hazard, keep the engine and muffler free from grass, leaves, excessive

grease or carbon build up.

OTHER SAFETY WARNINGS

• Never store a fueled unit inside a building where fumesmay reach an open flame or spark.

• Allow the engine to cool before storing or transporting. Be sure to secure the unit while

transporting.

•Store the unit in a dry area, locked up or up high to prevent unauthorized use or damage,

out of the reach of children.

• Never douse or squirt the unit with water or any other liquid. Keep handlesdry, clean and

free from debris. Clean after each use, see Cleaning and Storage instructions.

•

Keep these instructions. Refer to them often and use them to instruct other users. If you loan

someone thisunit, also loan them these instructions.

WARNING:

Gasoline ishighly flammable, and itsvaporscan explode if ignited.

Take the following precautions:

• IMPORTANT SAFETY INSTRUCTIONS•

SAVE THESE INSTRUCTIONS

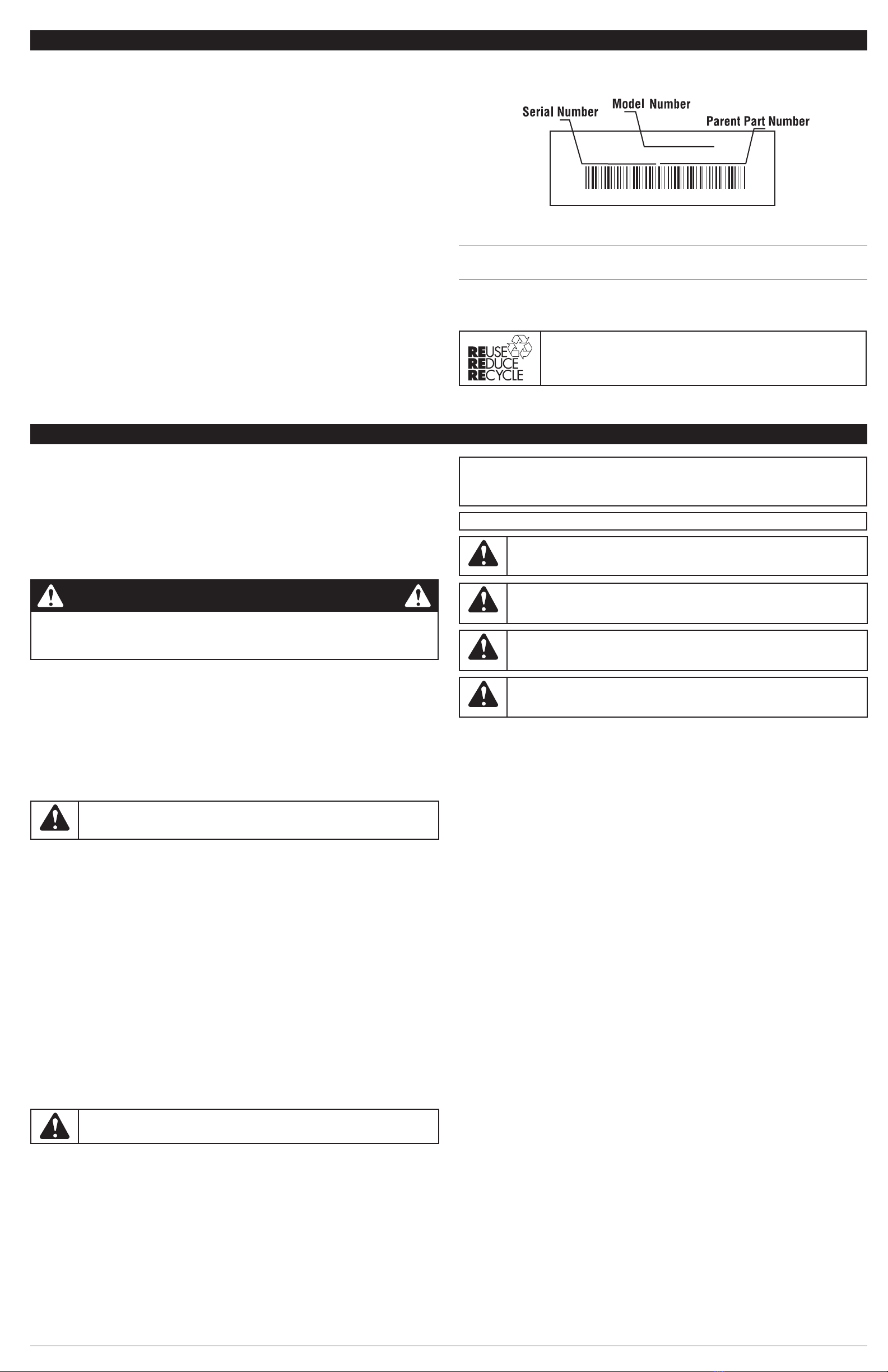

SERVICE INFORMATION

TABLE OF CONTENTS

Service Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Rulesfor Safe Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

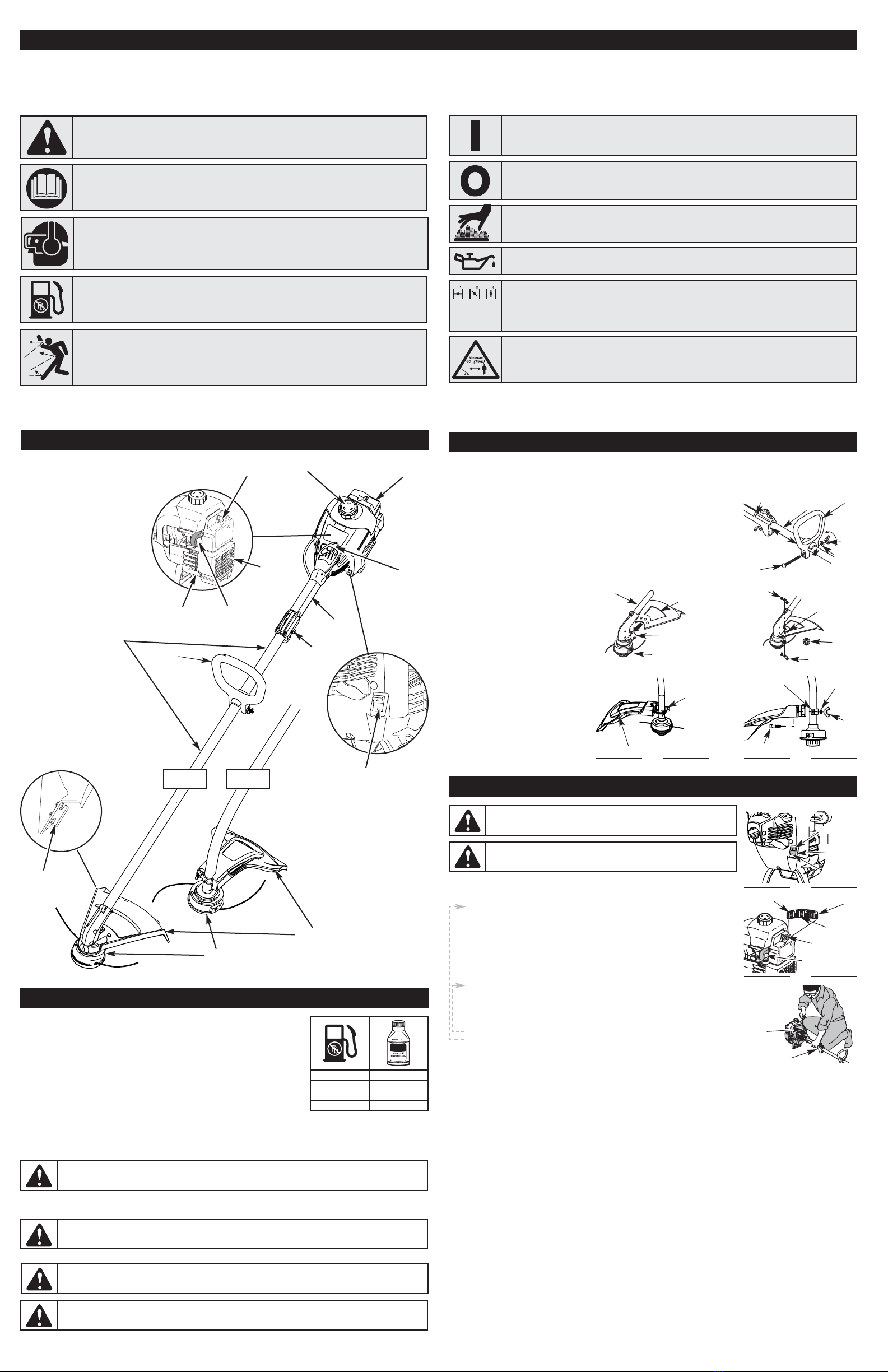

Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Assembly Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Oil and Fuel Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Starting/Stopping Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Operating Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Maintenance & Repair Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Warranty Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

All information, illustrations, and specificationsin thismanual are based on the latest product

information available at the time of printing. We reserve the right to make changesat any time

without notice.

For service call 1-888-864-3578, or 1-800-668-1238 in Canada to obtain a list of authorized service

dealersnear you. For more detailsabout your unit, visit our website at www.mtdproducts.com.

If you have difficulty assembling thisproduct or have any questionsregarding the controls,

operation or maintenance of thisunit, please call the Customer Support Department.

DO NOT RETURN THE UNIT TO THE RETAILER. PROOF OF PURCHASE WILL BE

REQUIRED FOR WARRANTY SERVICE.

THISPRODUCT ISCOVERED BY ONE OR MORE U.S. PATENTS. OTHER PATENTSPENDING.

Service on thisunit both within and after the warranty period should be performed only by an

authorized and approved service dealer.

Copy the serial number here:

S/N : ITEM :

MODEL :

Copy the model and parent part number here:

Before beginning, locate the unit’s model plate. It liststhe model and serial numbersof your

unit. Refer to the sample plate below and copy the information for future reference.

In an effort to reduce the impact on the forests, and reduce carbon and

greenhouse gas emissions, MTD is using less paper by reducing the text

size of this manual.

Read the Operator’s Manual and follow all warnings and safety instructions. Failure to do so can

result in serious injury to the operator and/or bystanders.

FOR QUESTIONS, CALL 1-888-864-3578 IN U.S.

OR 1-800-668-1238 in CANADA

•SAFETY ALERT SYMBOL

Indicatesdanger, warning or caution. May be used in conjunction with other

symbolsor pictographs.

• HOT SURFACE WARNING

Do not touch a hot muffler or cylinder. You may get burned. These partsget

extremely hot from operation. When turned off they remain hot for a short time.

• WARNING- READ OPERATOR'S MANUAL

Read the operator’s manual(s) and follow all warningsand safety instructions. Failure

to do so can result in seriousinjury to the operator and/or bystanders.

• WEAR EYE AND HEARINGPROTECTION

WARNING: Thrown objectsand loud noise can cause severe eye injury and hearing

loss. Wear eye protection meeting ANSI Z87.1-1989 standardsand ear protection when

operating thisunit. Use a full face shield when needed.

• KEEP BYSTANDERSAWAY

WARNING:Keep all bystanders, especially children and pets, at least 50 feet

(15 m.) from the operating area.

• THROWN OBJECTSAND ROTATINGCUTTER CAN CAUSE SEVERE

INJURY

WARNING:Small objectscan be propelled at high speed, causing injury. Keep

away from the cutting head.

SYMBOL MEANING

• CHOKE CONTROL

1. • FULL choke position

2. • PARTIAL choke position

3. • RUN choke position

• UNLEADED FUEL

Alwaysuse clean, fresh unleaded fuel

• OIL

Refer to operator’s manual for the proper type of oil.

• ON/OFF STOP CONTROL

ON / START / RUN

• ON/OFF STOP CONTROL

OFF or STOP

• SAFETY AND INTERNATIONAL SYMBOLS•

Thisoperator'smanual describessafety and international symbolsand pictographsthat may appear on thisproduct. Read the operator'smanual for complete safety, assembly, operating,

maintenance, and repair information.

SYMBOL MEANING

KNOW YOUR UNIT

RULESFOR SAFE OPERATION

APPLICATIONS

Asa trimmer:

• Cutting grass and light weeds

• Edging

• Decorative trimming around trees,

fences, etc.

BL100

BL150

Blue Choke

Lever Air Filter/Muffler

Cover

Fuel Cap

Shaft Grip

Primer Bulb

SparkPlug

Muffler

Throttle

Control

D-Handle

Starter

Rope Grip

On/Off Stop Control

Shaft Housing

Line Cutting

Blade

Cutting Head

Cutting Head Shield

OIL AND FUEL INFORMATION

INSTALL AND ADJUST THE D-HANDLE

1. P

ush the D-handle down onto the shaft housing so that the handle slantstowardsthe shaft grip (Fig. 1). The squared bolt hole in the handle

isto the right.

2. Insert the shoulder bolt into the squared hole in the handle and push through. On the left side of the handle, place the washer on the

bolt, then screw the wing nut onto the bolt. Do not tighten until you make the handle

adjustment.

3. R

otate the D-handle to place the grip above the top of the shaft housing. Place it a minimum of 6

inches(15.24 cm) from the end of the shaft grip.

4. While holding the unit in the operating position (Fig. 9), position the D-handle to the location

that providesyou the best grip.

5. Tighten the wing nut until the D-handle issecure.

INSTALLINGTHE CUTTINGHEAD SHIELD

Use the following instructionsif the cutting head shield on your unit isnot installed or if you ever

need to re-install it.

BL150

1. Slide the cutting head shield into the shield mount on the cutting head. Align the screw holesin

the shield with the holesin the cutting head shield mount (Fig. 2).

2. Place one of the three (3) supplied hex lock

nutsinto one of the three recessed holeson

the top of the cutting head shield (Fig 3).

3. I

nstall a screw into the hole from the bottom of

the cutting head shield. Screw it into the nut

installed in step 2 until it isstarted (Fig 3). Do

not tighten.

4. R

epeat steps2 and 3 until all three screwshave

been started. Then tighten all screwssecurely

with a Phillipshead screwdriver.

BL100

Place the cutting head shield onto the shaft

housing. Be sure the guard mounting bracket

slidesinto the slot on the edge of the cutting

shield. Rotate the shield into place,

counterclockwise (Fig. 4). The holesin the

guard mounting bracket and cutting head

shield will line up.

2. From inside the cutting head shield, push the

square bolt through the hole until the

threaded end protrudesthrough the guard

mounting bracket (Fig. 5).

3. Put the washer on the bolt, then screw the

wing nut onto the bolt and tighten.

ASSEMBLY INSTRUCTIONS

Shaft Grip Shaft

Housing D-Handle

Tighten

Wing

Nut

Bolt

Fig. 1

Washer

Minimum

6 inches

(15.24 cm)

Shaft Housing

Shield Mount

Cutting

Head Shield

Cutting

Head

Fig. 2

Nuts (3)

Recessed Holes

HexLock

Nut

Screws (3)

Fig. 3

Guard

Mounting

Bracket

Cutting Head Shield

Fig. 4

Guard Mounting

Bracket Washer

Wing Nut

Square Bolt

Fig. 5

OIL AND FUEL MIXINGINSTRUCTIONS

Old and/or improperly mixed fuel are the main reasonsfor the unit not running properly. Be sure

to use fresh, clean unleaded fuel. Follow the instructionscarefully for the proper fuel/oil mixture.

DEFINITION OF BLENDED FUELS

Today'sfuelsare often a blend of gasoline and oxygenatessuch asethanol, methanol, or MTBE

(ether). Alcohol-blended fuel absorbswater. Aslittle as1% water in the fuel can make fuel and oil

separate. It formsacidswhen stored. When using alcohol-blended fuel, use fresh fuel (less than

60 daysold).

USINGBLENDED FUELS

If you choose to use a blended fuel, or itsuse isunavoidable, follow recommended precautions:

• Alwaysuse the fresh fuel mix explained in your operator'smanual

• Alwaysagitate the fuel mix before fueling the unit

• Drain the tankand run the engine dry before storing the unit

USINGFUEL ADDITIVES

The bottle of 2-cycle oil that came with your unit containsa fuel additive which will help inhibit

corrosion and minimize the formation of gum deposits. It isrecommended that you use our 2-cycle oil with thisunit.

If unavailable, use a good 2-cycle oil designed for air-cooled enginesalong with a fuel additive, such asSTA-BIL® GasStabilizer or an

equivalent. Add 0.8 oz. (23 ml.) of fuel additive per gallon of fuel according to the instructionson the container. NEVER add fuel additives

directly to the unit'sfuel tank.

Thoroughly mix the proper ratio of 2-cycle engine oil with unleaded gasoline in a separate fuel can. Use a 40:1 fuel/oil ratio. Do not mix

them directly in the engine fuel tank. See the table below for specific gasand oil mixing ratios.

NOTE: One gallon (3.8 liters) of unleaded gasoline mixed with one 3.2 oz. (95 ml.) bottle of 2-cycle oil makesa 40:1 fuel/oil ratio.

NOTE: Dispose of the old fuel/oil mix in accordance to Federal, State and Local regulations.

WARNING:Remove fuel cap slowly to avoid injury from fuel spray. Never operate the unit without the fuel cap securely in

place.

WARNING:Add fuel in a clean, well ventilated outdoor area. Wipe up any spilled fuel immediately. Avoid creating a

source of ignition for spilt fuel. Do not start the engine until fuel vaporsdissipate.

CAUTION: For proper engine operation and maximum reliability, pay strict attention to the oil and fuel mixing instructions

on the 2-cycle oil container. Using improperly mixed fuel can severely damage the engine.

WARNING:

Gasoline isextremely flammable. Ignited vaporsmay explode. Alwaysstop the engine and allow it to cool before filling

the fuel tank. Do not smoke while filling the tank. Keep sparks and open flamesat a distance from the area.

MIXINGRATIO - 40:1

UNLEADED GAS2 CYCLE OIL

1 GALLON US

(3.8 LITERS)3.2 FL. OZ.

(95 ml)

1 LITER 25 ml

STARTING/STOPPINGINSTRUCTIONS

WARNING:Remove fuel cap slowly to avoid injury from fuel spray. Never

operate the unit without the fuel cap securely in place.

WARNING:Avoid accidental starting. Make sure you are in the starting position

when pulling the starter rope (Fig. 8). To avoid seriousinjury, the operator and unit

must be in a stable position while starting.

STARTINGINSTRUCTIONS

Stop/Off (O)

On/Off Stop

Control

Start/On (I)

Fig. 6

Position 1 Position 3

Position 2

Blue Choke

Lever

Fig. 7

Starting Position

Starter

Rope

Throttle Control

Fig. 8

Primer Bulb

1. Mix gaswith oil. Fill fuel tankwith fuel/oil mixture. See Oil and Fuel Mixing Instructions.

Make sure the On/Off Stop Control in the ON ( I ) position (Fig. 6).

3. Fully press and release the primer bulb 10 times, slowly. Some amount of fuel should be

visible in the primer bulb and fuel lines(Fig. 7). If you can’t see fuel in the bulb, press

and release the bulb asmany timesasit takesbefore you can see fuel in it.

4. Place the blue choke lever in Position 1 (Fig. 7).

5. Crouch in the starting position (Fig. 8) and squeeze the throttle control. Pull the starter

rope briskly 5 times.

NOTE: The unit usesEZ-Pull Version 3™, which significantly reducesthe effort required to

start the engine.

6. Place the blue choke lever in Position 2.

7. While squeezing the throttle control, pull the starter rope briskly until the engine starts.

8. Keep the throttle squeezed and allow the engine to warm up for 30 to 60 seconds.

NOTE: Engine may take longer to warm up and reach maximum operating speed at colder

temperatures.

NOTE: Unit isproperly warmed up when engine accelerateswithout hesitation.

9. Once the engine iswarmed up, place the blue choke lever in Position 3 (Fig. 7).

10. Continue squeezing the throttle control and run the engine for an additional 60 seconds

to complete the warm-up. The unit isready for use.

IF... The engine hesitates, return choke lever to Position 2 (Fig. 7) and continue warm up.

IF... The engine doesnot start, go backto step 3.

IF...

The engine failsto start after a few attempts, place the blue choke lever in

Position 3

and

squeeze the throttle control. Pull the starter rope briskly 3 to 8 times. The engine should start.

If not, repeat.

IF WARM... If the engine isalready warm, make sure the On/Off Stop control isin the ON position

and start the unit with the blue choke lever in

Position 2

. After the unit starts, move the blue

choke lever to

Position 3

STOPPINGINSTRUCTIONS

1. Release your hand from the throttle control. Allow the engine to cool down by idling.

Press and hold On/Off Stop Control in the OFF (O) position until engine comesto a complete stop.

Cleaning the Air Filter

Clean and re-oil the air filter every 10 hoursof operation. It is

an important item to maintain. Failure to maintain your air filter

properly can result in poor performance or can cause

permanent damage to your engine.

1. Remove air filter/muffler cover. Refer to Removing the

Air Filter/Muffler Cover.

2. Turn cover over and lookinside to locate the air filter.

Remove the air filter from inside the air filter/muffler

cover (Fig. 22).

3. Wash the filter in detergent and water (Fig. 23). Rinse

the filter thoroughly. Squeeze out excess water. Allow it

to dry completely.

4. Apply enough clean SAE 30 oil to lightly coat the filter

(Fig. 24).

5. Squeeze the filter to spread and remove excess oil (Fig.

25).

6. Replace the air filter inside the air filter/muffler cover

(Fig. 22).

NOTE: Operating the unit without the air filter and air

filter/muffler cover assembly will VOID the

warranty.

Reinstalling the Air Filter/Muffler Cover

1. Place the air filter/muffler cover over the backof the

carburetor and muffler. Align the screw holes.

2. Insert the four (4) screwsinto the holesin the air

filter/muffler cover (Fig. 21) and tighten. Do not over tighten.

SPARK ARRESTOR MAINTENANCE

1. Remove air filter/muffler cover. Refer to Removing the Air Filter/Muffler Cover.

2. Locate the muffler, but do not remove it. Find the screw on the bottom of the muffler (Fig. 26).

Remove the screw using either a torx #20 or flat blade screwdriver.

3. Carefully pry up the left side sparkarrestor hood. Two tabsact ashingeson the right side of the

hood. Flip open the sparkarrestor hood like a door and then pull itstabsout of the muffler

slots.

4. Using a small flat blade screwdriver, carefully pry the sparkarrestor screen out from the inside

of the sparkarrestor hood.

5. C

lean the sparkarrestor screen with a wire brush. Replace it if it isdamaged, or if you are unable

to clean it thoroughly.

Reinstall the sparkarrestor screen snugly backinto the sparkarrestor hood.

7. Reinstall the two hood tabsinto the two muffler slotsand flip the sparkarrestor hood closed.

Replace the screw you removed in Step 2 and tighten it securely.

9. Reinstall the air filter/muffler cover.

CARBURETOR ADJUSTMENT

The idle speed of the engine isadjustable through the air filter/muffler cover (Fig. 27).

NOTE: Careless adjustmentscan seriously damage your unit. An authorized service dealer should make carburetor adjustments.

CheckFuel Mixture

Old and/or improperly mixed fuel isusually the reason for improper unit performance. Drain and refill the tankwith fresh, properly-mixed

fuel prior to making any adjustments. Refer to Oil and Fuel Information.

Clean Air Filter

The condition of the air filter isimportant to the operation of the unit. A dirty air filter will restrict air flow and change the air/fuel mixture. Thisis

often mistaken for an out of adjustment carburetor. Checkthe condition of the air filter before adjusting the idle speed screw. Refer to Air Filter

Maintenance.

Adjust Idle Speed Screw

If, after checking the fuel mixture and cleaning the air filter, the engine still will not idle, adjust the idle speed screw asfollows:

1. Start the engine and let it run at a high idle for a minute to warm up. Refer to Starting/Stopping Instructions.

2. Release the throttle trigger and let the engine idle. If the engine stops, insert a small phillipsscrewdriver into the hole in the air

filter/muffler cover (Fig. 27). Turn the idle speed screw in, clockwise, 1/8 of a turn at a time (asneeded) until the engine idlessmoothly.

3. If the engine appearsto be idling too fast, turn the idle speed screw counterclockwise 1/8 of a turn at a time (asneeded), to reduce

idle speed.

Checking the fuel mixture, cleaning the air filter, and adjusting the idle speed should solve most engine problems. If not and all of the

following are true:

• the engine will not idle

• the engine hesitatesor stallson acceleration

• there isa loss of engine power

Have the carburetor adjusted by an authorized service dealer.

REPLACINGTHE SPARK PLUG

Use #791-610311B, a Champion RDJ7Y sparkplug, or equivalent. The correct air gap is0.025 inch

(0.635 mm). Remove the plug after every 25 hours of operation and checkitscondition.

1. Stop the engine and allow it to cool. Grasp the plug wire firmly and pull it from the sparkplug.

2. Clean around the sparkplug. Remove the sparkplug from the cylinder head by turning a 5/8-

inch socket counterclockwise.

Replace a cracked, fouled or dirty sparkplug. Set the air gap at 0.025 in. (0.635 mm) using a feeler

gauge (Fig. 28).

4. Install a correctly-gapped sparkplug in the cylinder head. Tighten by turning the 5/8-inch

socket clockwise until snug.

If using a torque wrench torque to:

110-120 in.•lb. (12.3-13.5 N•m)

Do not over tighten.

CLEANING

Use a small brush to clean off the outside of the unit. Do not use strong detergents. Household cleanersthat contain aromatic oilssuch aspine

and lemon, and solventssuch askerosene, can damage plastic housing or handle. Wipe off any moisture with a soft cloth.

STORAGE

• Never store a fueled unit where fumesmay reach an open flame or spark.

• Allow the engine to cool before storing.

•Store the unit locked up to prevent unauthorized use or damage.

•Store the unit in a dry, well-ventilated area.

•Store the unit out of the reach of children.

LONGTERM STORAGE

If you plan on storing the unit for an extended time, use the following storage procedure:

1. Drain all fuel from the fuel tankinto a container with the same 2-cycle fuel mixture. Do not use fuel that hasbeen stored for more than

60 days. Dispose of the old fuel/oil mix in accordance to Federal, State and Local regulations.

Start the engine and allow it to run until it stalls. Thisensuresthat all fuel hasbeen drained from the carburetor.

3. Allow the engine to cool. Remove the sparkplug and put 1 oz. (30 ml) of any high quality motor oil or 2-cycle oil into the cylinder. Pull

the starter rope slowly to distribute the oil. Reinstall the sparkplug.

NOTE: Remove the sparkplug and drain all of the oil from the cylinder before attempting to start the trimmer after storage.

4. Thoroughly clean the unit and inspect it for any loose or damaged parts. Repair or replace damaged partsand tighten loose screws,

nutsor bolts. The unit isready for storage.

Fig. 23

Fig. 24

WARNING:The cutting head will spin during idle speed adjustments. Wear protective clothing and observe all safety

instructionsto prevent seriouspersonal injury.

WARNING:

To prevent seriouspersonal injury, make sure the cutting head hasstopped

rotating after you turn it off and before you set it down.

Air Filter

Inside Muffler Cover

Fig. 22

WARNING:If the sparkarrestor hood and sparkarrestor screen are not

tightened securely, they could fall off causing damage to the unit and possible

seriouspersonal injury.

Fig. 25

Slots

Spark

Arrestor

Hood

Screw

Fig. 26

Tab s

SparkArrestor

Screen

Engine

Muffler

Idle Speed Screw

Fig. 27

0.025 in.

(0.635 mm)

Fig. 28

WARNING:Do not sand blast, scrape or clean electrodes. Grit in the engine

could damage the cylinder.

WARNING:To avoid seriouspersonal injury, alwaysturn your trimmer off and allow it to cool before you clean or service

it.

OPERATINGINSTRUCTIONS

HOLDINGTHE TRIMMER

Before operating the unit, stand in the operating position (Fig. 9). Checkfor the following:

•

The operator iswearing eye protection and proper clothing

• With a slightly-bent right arm, the operator’s right hand isholding the shaft grip

• The operator’s left arm isstraight, the left hand holding the D-handle

• The unit isat waist level

•

The cutting head isparallel to the ground and easily contactsthe grass without the need to bend

over

ADJUSTINGTRIMMINGLINE LENGTH

The Bump Head™ cutting head allowsyou to release trimming line without stopping the

engine. To release more line, lightly tap the cutting head on the ground (Fig. 10) while

operating the trimmer at high speed.

NOTE: Alwayskeep the trimming line fully extended. Line release becomesmore difficult

ascutting line becomesshorter

Each time the head isbumped, about 1 inch (25.4 mm) of trimming line releases. A blade in

the cutting head shield will cut the line to the proper length if any excess line isreleased.

For best results, tap the bump knob on bare ground or hard soil. If you attempt a line

release in tall grass, the engine may stall.

NOTE: Do not rest the Bump Head™ on the ground while the unit isrunning.

WARNING:Alwayswear eye, hearing, foot and body protection to reduce the risk of injury when operating thisunit.

MAINTENANCE AND REPAIR INSTRUCTIONS

MAINTENANCE SCHEDULE

Perform these required maintenance proceduresat the frequency stated in the table. These proceduresshould also be a part of any

seasonal tune-up.

NOTE: Some maintenance proceduresmay require special toolsor skills. If you are unsure about these procedurestake your unit to any

non-road engine repair establishment, individual or authorized service dealer.

NOTE: Maintenance, replacement, or repair of the emission control devicesand system may be performed by any non-road engine repair

establishment, individual or authorized service dealer.

In order to assure peakperformance of your engine, inspection of the engine exhaust port may be necessary after 50 hoursof operation. If you

notice lost RPM, poor performance or general lackof acceleration, thisservice may be required. If you feel your engine isin need of thisinspection,

refer service to any non-road engine repair establishment, individual or authorized service dealer for repair. DO NOT attempt to perform thisprocess

yourself asengine damage may result from contaminantsinvolved in the cleaning process for the port.

WARNING:To prevent seriousinjury, never perform maintenance or repairswith unit running. Alwaysservice and repair a cool

unit. Disconnect the sparkplug wire to ensure that the unit cannot start.

FREQUENCY MAINTENANCE REQUIRED SEE

Before starting engine Fill fuel tankwith fresh fuel p. 3

Every 10 hoursClean and re-oil air filter p. 4

Every 25 hoursCheckand clean sparkarrestor

Checksparkplug condition and gap p. 4

p. 4

Every 50 hoursInspect exhaust port and sparkarrestor screen for clogging or obstruction to

assure maximum performance levels.p. 4

LINE INSTALLATION

Thissection coversboth SplitLine™ and standard single line installation. Alwaysuse original

equipment manufacturer 0.080 in. (2.03 mm) replacement line. Line other than the specified may

make the engine overheat or fail.

There are two methodsto replace the trimming line:

• Wind the inner reel with new line

•Install a prewound inner reel

Winding the Existing Inner Reel

1. Hold the outer spool with one hand and unscrew the Bump Knob™ counterclockwise (Fig. 12). Inspect

the bolt inside the Bump Knob to make sure it movesfreely. Replace the Bump Knob if damaged.

2. Remove the inner reel from the outer spool (Fig. 13).

3. R

emove spring from the inner reel (Fig. 13).

4. Use a clean cloth to clean the the inner reel, spring, shaft, and inner surface of the outer spool.

5. Checkthe indexing teeth on the inner reel and outer spool for wear (Fig. 14). If necessary,

remove burrsor replace the reel and spool.

NOTE: SplitLine™ can only be used with the inner reel with the slotted holes. Single line can be

used on either type of inner reel. Use Figure 15 to identify the inner reel you have.

NOTE: Alwaysuse the correct line length when installing trimming line on the unit. The line may not

release properly if the line istoo long.

Single Line Installation

Go To Step 8 for SplitLine™ Installation

6. Take approximately 20 feet (6 m) of new trimming line,

loop it into two equal lengths. Insert each end of the

line through one of the two holesin the inner reel (Fig.

16). Pull the line through the inner reel so that the loop

isassmall aspossible.

7. Wind the linesin tight even layers, onto the reel (Fig.

17). Wind the line in the direction indicated on the inner

reel. Place your index finger between the two linesto

stop the linesfrom overlapping. Do not overlap the

endsof the line. Proceed to step 11.

SplitLine™ Installation

8. Take approximately 10 feet (3 m) of new trimming line.

Insert one end of the line through one of the two holes

in the inner reel (Fig. 18). Pull the line through the inner

reel until only about 4 inchesisleft out.

Insert the end of the line into the open hole in the inner reel

and pull the line tight to make the loop assmall as

possible (Fig. 18).

10. Before winding, split the line backabout 6 inches.

11. Wind the line in tight even layersin the direction

indicated on the inner reel.

NOTE: Failure to wind the line in the direction indicated will

cause the cutting head to operate incorrectly.

12.

Insert the endsof the line into the two holding slots(Fig. 19).

13.

Insert the endsof the line through the eyeletsin the outer

spool and place inner reel with spring inside the outer

spool (Fig. 20). Push the inner reel and outer spool

together.

NOTE: The spring must be assembled on the inner reel

before reassembling the cutting head.

14. Hold the inner reel in place and install the bump knob

by turning clockwise. Tighten securely.

15.

While holding the inner reel and outer spool, grasp the

endsand pull firmly to release the line from the holding

slotsin the reel.

INSTALLINGA PREWOUND REEL

1. Hold the outer spool with one hand and unscrew the

bump knob counterclockwise (Fig. 12). Inspect the bolt

inside the bump knob to make sure it movesfreely. Replace the bump knob if damaged.

2. Remove the old inner reel from the outer spool (Fig. 13).

3. Remove the spring from the old inner reel (Fig. 13).

4. Place the spring in the new inner reel.

NOTE: The spring must be assembled on the inner reel before reassembling the cutting head.

5. Insert the endsof the line through the eyeletsin the outer spool (Fig. 20).

6. Place the new inner reel inside the outer spool. Push the inner reel and outer spool together.

While holding the inner reel and outer spool, grasp the endsand pull firmly to release the line

from the holding slotsin the spool.

7. Hold the inner reel in place and install the bump knob by turning clockwise. Tighten securely.

AIR FILTER MAINTENANCE

Removing the Air Filter/Muffler Cover

1. Place the blue choke lever in Position 2 (Fig. 21).

NOTE: The blue choke lever must be in Position 2 to remove the air filter/ muffler cover.

2. Remove the four (4) screwssecuring the air filter/muffler cover (Fig. 21). Use a T-20 Torx bit

screwdriver.

3. Pull the cover from the engine. Do not force.

BL100

BL150

Fig. 9

BL100

BL150

Fig. 10

CAUTION: Do not remove or alter the line cutting blade assembly.

Excessive line length will make the unit overheat. Thismay lead to serious

personal injury or damage to the unit.

WARNING:N

ever use metal-reinforced line, wire, chain or rope. These can breakoff

and become dangerousprojectiles.

For Use with

Single Line ONLY

Slotted

Holes

Fig. 15

Loop

Fig. 16 Fig. 17

Loop

Fig. 18

For Use with

Splitline™ or

Single Line ONLY

Bolt

Bump Knob™

Fig. 12

Outer Spool

Spring

Inner Reel

Fig. 13

Indexing Teeth

Fig. 14

WARNING:To avoid seriouspersonal injury, alwaysturn your unit off and allow it

to cool before you clean or service it.

Blue Choke

Lever

Screws

Position 2

Fig. 21

Screws

IndexTeeth

Fig. 19

Spring

Fig. 20

Eyelets

Some line breakage will occur from:

• Entanglement with foreign matter

• Normal line fatigue

• Attempting to cut thick, stalky weeds

• Forcing the line into objectssuch aswallsor fence posts

TIPSFOR BEST TRIMMINGRESULTS

•Keep the cutting head parallel to the ground.

• Do not force the cutting head. Allow the tip of the line to do the cutting, especially along walls. Cutting with more than the tip will reduce

cutting efficiency and may overload the engine.

• Cut grass over 8 inches(200 mm) by working from top to bottom in small incrementsto avoid premature line wear or engine drag.

• Cut from right to left whenever possible. Cutting to the left improvesthe unit'scutting efficiency. Clippingsare thrown away from the

operator.

•Slowly move the trimmer into and out of the cutting area at the desired height. Move either in a forward-backward or side-to-side

motion. Cutting shorter lengthsproducesthe best results.

• Trim only when grass and weedsare dry.

• The life of your cutting line isdependent upon;

• Adherence of the listed trimming techniques

• What vegetation iscut

• Where vegetation iscut

For example, the line will wear faster when trimming against a foundation wall asopposed to

trimming around a tree.

DECORATIVE TRIMMING

Decorative trimming isaccomplished by removing all vegetation around trees, posts,

fences, etc.

Rotate the whole unit so that the cutting head isat a 30° angle to the ground (Fig. 11).

BL100

BL150

Fig. 11

CAUSEACTION

On/Off control in the OFF position Turn On/Off control to ON

Empty fuel tankFill fuel tankwith properly mixed fuel

Primer bulb wasn't pressed enough

Press primer bulb fully and slowly 10 times

Engine isflooded

Move blue choke lever & squeeze the trigger and pull the starter rope

Old or improperly mixed fuel Drain fuel tankand add fresh fuel mixture

Fouled sparkplug Replace or clean the sparkplug

Plugged sparkarrestor Clean or replace sparkarrestor

CAUSEACTION

Air filter isplugged Replace or clean the air filter

Old or improperly mixed fuel Drain fuel tankand add fresh fuel mixture

Improper carburetor adjustment Adjust according to the Carburetor Adjustmentssection

CAUSEACTION

Old or improperly mixed fuel Drain fuel tankand add fresh fuel mixture

Cutting head bound with grass Stop the engine and clean the cutting head

Dirty air filter Clean or replace the air filter

Plugged sparkarrestor Clean or replace sparkarrestor

ENGINE WILL NOT START

ENGINE WILL NOT IDLE

ENGINE WILL NOT ACCELERATE

TROUBLESHOOTINGCALIFORNIA / EPA EMISSION CONTROL WARRANTY STATEMENT

Your Warranty Rights and Obligations

The California Air ResourcesBoard, the Environmental Protection Agency, and MTD LLC ( MTD) are pleased to explain the emission

control system warranty on your 2008 and later small off-road engine. In California and the 49 states, new small off-road enginesmust be

designed, built and equipped to meet the state’s stringent anti-smog standards. MTD must warrant the emission control system on your

small off-road engine for the periodsof time listed below provided there hasbeen no abuse, neglect or improper maintenance of your

small off-road engine.

Your emission control system may include partssuch asthe carburetor or fuel-injection system, the ignition system, and catalytic

converter. Also included may be hoses, belts, connectorsand other emission-related assemblies.

Where a warrantable condition exists, MTD will repair your small off-road engine at no cost to you including diagnosis, partsand labor.

The 2008 and later small off-road enginesare warranted for two years. If any emission-related part on your engine isdefective, the part

will be repaired or replaced by MTD.

Owners Warranty Responsibilities

Asthe small off-road engine owner, you are responsible for the performance of the required maintenance listed in your operator’s manual.

MTD recommendsthat you retain all receiptscovering maintenance on your small off-road engine, but MTD cannot deny warranty solely

for the lackof receiptsor for your failure to ensure the performance of all scheduled maintenance.

•Asthe small off-road engine owner, you should however be aware that MTD may deny you warranty coverage if your small off-road

engine or a part hasfailed due to abuse, neglect, improper maintenance or unapproved modifications.

• You are responsible for presenting your small off-road engine to a MTD Authorized Service Center assoon asa problem exists. The

warranty repairsshould be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questionsregarding your warranty rightsand responsibilities, you should call 1-888-864-3578.

Manufacturer’s Warranty Coverage

• The warranty period beginson the date the engine or equipment isdelivered to the retail purchaser.

• The manufacturer warrantsto the initial owner and each subsequent purchaser, that the engine isfree from defectsin material and

workmanship which cause the failure of a warranted part for a period of two years.

• Repair or replacement of warranted part will be performed at no charge to the owner at an Authorized MTD Service Center. For the

nearest location please contact MTD at: 1-888-864-3578.

• Any warranted part which isnot scheduled for replacement, asrequired maintenance or which isscheduled for only for regular

inspection to the effect of “Repair or Replace asNecessary” iswarranted for the warranty period. Any warranted part which is

scheduled for replacement asrequired maintenance will be warranted for the period of time up to the first scheduled replacement point

for that part.

• The owner will not be charged for diagnostic labor which leadsto the determination that a warranted part isdefective, if the diagnostic

workisperformed at an Authorized MTD Service Center.

• The manufacturer isliable for damagesto other engine componentscaused by the failure of a warranted part still under warranty.

• Failurescaused by abuse, neglect or improper maintenance are not covered under warranty.

• The use of add-on or modified partscan be groundsfor disallowing a warranty claim. The manufacturer isnot liable to cover failuresof

warranted partscaused by the use of add-on or modified parts.

• In order to file a claim, go to your nearest Authorized MTD Service Center. Warranty servicesor repairswill be provided at all

Authorized MTD Service Centers.

• Any manufacturer approved replacement part may be used in the performance of any warranty maintenance or repair of emission

related partsand will be provided without charge to the owner. Any replacement part that isequivalent in performance or durability

may be used in non-warranty maintenance or repair and will not reduce the warranty obligationsof the manufacturer.

Emission Warranty Parts List:

The following componentsare included in the emission-related warranty of the engine: air filter, carburetor, primer, fuel lines, fuel pickup/

fuel filter, ignition module, sparkplug, and muffler. Valvesand Cam are additionally included if your engine isa 4-Stroke Model.

CALIFORNIA EVAPORATIVE EMISSION CONTROL WARRANTY STATEMENT

Your Warranty Rights and Obligations

The California Air ResourcesBoard and MTD LLC ( MTD) ispleased to explain the evaporative emission control system’s warranty on your

2008 model year and later small off-road (equipment type) engine. In California, new equipment that use small off-enginesmust be

designed, built, and equipped to meet the State’s stringent anti-smog standardsMTD must warrant the evaporative emission control

system on your small off-road Lawn & Garden engine for the period listed below provided there hasbeen no abuse, neglect or improper

maintenance of your equipment.

Your evaporative emission control system may include partssuch as: carburetors, fuel tanks, fuel lines, fuel caps, valves, canisters, filters,

vapor hoses, clamps, connectors, and other associated components. For engines less than or equal to 80 cc, only the fuel tankis

subject to the evaporative emission control warranty requirements of this section. The displacement of your small off road engine

is less than 80 cc.

Manufacturer’s Warranty Coverage

Thisevaporative emission control system iswarranted for two years. If any evaporative emission-related part on your equipment is

defective, the part will be repaired or replaced by MTD.

Owner’s Warranty Responsibilities

•Asthe small off-road Lawn & Garden engine owner, you are responsible for performance of the required maintenance listed in your

owner’s manual. MTD recommendsthat you retain all receiptscovering maintenance on your Lawn & Garden Engine but MTD

cannot deny warranty solely for the lackof receipts.

•Asthe small off-road Lawn & Garden engine owner, you should however be aware that the MTD may deny you warranty coverage if

your fuel tankhasfailed due to abuse, neglect, or improper maintenance or unapproved modifications.

• You are responsible for presenting your Lawn & Garden fuel tankto MTD distribution center or service center assoon asthe

problem exists. The warranty repairsshould be completed in a reasonable amount of time, not to exceed 30 days. If you have a

question regarding your warranty coverage, you should contact MTD at 1-888-864-3578.

Defects Warranty Requirements

(a) The warranty period beginson the date the engine or equipment isdelivered to an ultimate purchaser.

(b) General Evaporative EmissionsWarranty Coverage. The fuel tankmust be warranted to the ultimate purchaser and any subsequent

owner that the evaporative emission control system when installed was:

(1) Designed, built, and equipped so asto conform with all applicable regulations; and

(2) Free from defectsin materialsand workmanship that causesthe failure of a warranted part for a period of two years.

(1) Any warranted part that isnot scheduled for replacement asrequired maintenance in the written instructionsmust be warranted

for the warranty period defined in subsection (b)(2). If any such part failsduring the period of warranty coverage, it must be

repaired or replaced by MTD. Any such part repaired or replaced under the warranty must be warranted for a time not less than

the remaining warranty period.

(2) Any warranted part that isscheduled only for regular inspection in the written instructionsmust be warranted for the warranty

period defined in subsection (b)(2). A statement in such written instructionsto the effect of “repair or replace asnecessary” will

not reduce the period of warranty coverage. Any such part repaired or replaced under warranty must be warranted for a time not

less than the remaining warranty period.

(3) Any warranted part that isscheduled for replacement asrequired maintenance in the written instructionsmust be warranted for

the period of time prior to the first scheduled replacement point for that part. If the part failsprior to the first scheduled

replacement, the part must be repaired or replaced by the MTD. Any such part repaired or replaced under warranty must be

warranted for a time not less than the remainder of the period prior to the first scheduled replacement point for the part.

(4) Repair or replacement of any warranted part under the warranty provisionsof thisarticle must be performed at no charge to the

owner at a warranty station.

(5) Not withstanding the provisionsof subsection (4) above, warranty servicesor repairsmust be provided at distribution centers

that are franchised to service the subject enginesor equipment.

(6) The owner must not be charged for diagnostic labor that leadsto the determination that a warranted part isin fact defective,

provided that such diagnostic workisperformed at a warranty station.

(7) Throughout the evaporative emission control system’s warranty period set out in subsection (b)(2), MTD must maintain a supply

of warranted partssufficient to meet the expected demand for such parts.

(8) Manufacturer approved replacement partsmust be used in the performance of any warranty maintenance or repairsand must

be provided without charge to the owner. Such use will not reduce the warranty obligationsof the manufacturer issuing the

warranty.

(9) The use of any add-on or modified partswill be groundsfor disallowing a warranty claim made in accordance with thisarticle.

The manufacturer issuing the warranty will not be liable under thisArticle to warrant failuresof warranted partscaused by the

use of an add-on or modified part.

(10) MTD shall provide any documentsthat describe the warranty proceduresor policieswithin five working daysof request by the

Air ResourcesBoard.

Emission Warranty Parts List

(1) Fuel Tank

Written instructionsfor the maintenance and use of the evaporative emissionscontrol system by the owner shall be furnished with each

new engine or equipment.

ENGINE*

DRIVE SHAFT & CUTTINGHEAD*

Engine Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Air-Cooled, 2-Cycle

Stroke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.25 in. (31.75 mm.)

Displacement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.9 cu in. (31 cc.)

Operating RPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,800+ rpm

Idle Speed RPM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,200 - 4,400 rpm

Ignition Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Electronic

Ignition Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rocker Switch

SparkPlug Gap. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 in. (0.635 mm.)

Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fuel/Oil Mixture

Fuel/Oil Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1

Carburetor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Diaphragm, All-Position

Starter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EZ-Pull Version 3™

Muffler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Baffled with Guard

Throttle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Manual Spring Return

Fuel TankCapacity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 fl.oz. (341 ml.)

Drive Shaft Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Steel Tube

Throttle Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Finger-Tip Trigger

Approximate Unit Weight (No fuel, with cutting head, shield and D-handle). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 lbs. (4.5 kg.)

Cutting Mechanism. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bump Head™

Shoulder Strap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Optional

Line Spool Diameter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 in. (76.2 mm.)

Trimming Line Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.080 in. (2.03 mm.)

Cutting Path Diameter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 in. (43.18 cm.)

SPECIFICATIONS

CAUSEACTION

Old or improperly mixed fuel Drain fuel tankand add fresh fuel mixture

Fouled sparkplug Replace or clean the sparkplug

Plugged sparkarrestor Clean or replace sparkarrestor

CAUSEACTION

Cutting head bound with grass Stop the engine and clean cutting head

Cutting head out of line Refill with new line

Inner reel bound up Replace the inner reel

Cutting head dirty Clean inner reel and outer spool

Line welded Disassemble, remove the welded section and rewind

Line twisted when refilled Disassemble and rewind the line

Not enough line isexposed Push the bump knob and pull out line until 4 inches(102 mm) of line is

outside of the cutting head

CAUSEACTION

Oil, cleaner or lubricant in cutting head

Clean and thoroughly dry the cutting head

If further assistance is required, contact your authorized service dealer.

ENGINE LACKSPOWER OR STALLSWHEN CUTTING

CUTTINGLINE ADVANCESUNCONTROLLABLY

CUTTINGHEAD WILL NOT ADVANCE LINE

CONSIGNESDE SÉCURITÉ

AVERTISSEMENT:

le non-respect d’un avertissement peut causer dommages

matérielsou blessuresgravespour tous. Respectez lesconsignesde sécurité afin de

réduire lesrisquesd'incendie, d'électrocution et de blessures.

MISE EN GARDE:

le non-respect d’un avertissement peut causer dommages

matérielsou blessuresgravespour tous. Respectez toujourslesconsignesde sécurité

afin de réduire lesrisquesd'incendie, d'électrocution et de blessures.

Lessymbolesde sécurité attirent votre attention sur desdangerspotentiels. Cessymboleset leursdétails

explicatifsméritent que vousleslisiez et compreniez bien. Lesavertissementsde sécurité ne peuvent

éviter lesdangersde par eux-mêmes. Lesconsignesou misesen garde qu'ilsdonnent ne remplacent pas

desmesurespréventivesappropriéescontre lesaccidents.

ALERTE DE SÉCURITÉ: indique un danger, un avertissement ou une

mise en garde. Soyez vigilant afin d'éviter toute blessure grave. Ce symbole

peut être combiné à d'autressymbolesou pictogrammes.

REMARQUE: donne desinformationsou desinstructionsvitalespour le fonctionnement

ou l'entretien de l'équipement.

DANGER: le non-respect d’un avertissement peut causer dommages

matérielsou blessuresgravespour tous. Respectez lesconsignesde sécurité

afin de réduire lesrisquesd'incendie, d'électrocution et de blessures.

SYMBOLE SIGNIFICATION

PARE-ÉTINCELLES

REMARQUE: à l'intention des utilisateurs opérant dans les terres forestières des États-Unis et

dans les états de Californie, du Maine, de l'Orégon et de Washington. Touteslesterresforestières

desÉtats-Uniset de l'état de Californie (Codessur lesressourcespubliques4442 et 4443), de l'Orégon

et de Washington exigent de par la loi que certainsmoteursà combustion interne utilisésdansdes

zonescouvertesde taillisou d'herbe soient équipésd'un pare-étincellesen parfait état de

fonctionnement, ou qu'ilssoient conçus, équipéset entretenuspour la prévention desincendies.

Renseignez-vousauprèsdesautoritésde votre province ou de votre municipalité concernant la

réglementation en vigueur. Vouspourriez être passible d'une amende ou être tenu responsable si vous

ne respectez pascette réglementation. Cet appareil est équipé d'un pare-étincellesen usine. Si l'écran

pare-étincelles, réf. 753-05709, doit être remplacé, communiquez avec le service technique.

AVERTISSEMENT

LESGAZ D'ÉCHAPPEMENT DU MOTEUR DE CET APPAREIL CONTIENNENT DES

PRODUITSCHIMIQUESCONSIDÉRÉSPAR L'ÉTAT DE CALIFORNIE COMME POUVANT

CAUSER LE CANCER, DESMALFORMATIONSCONGÉNITALESOU D'AUTRESEFFETS

NOCIFSSUR L'APPAREIL DE REPRODUCTION.

LIRE TOUTESLESINSTRUCTIONSAVANT UTILISATION

• Veuillez lire lesinstructionsavec soin. Familiarisez-vousavec lescommandeset l'utilisation

correcte de cet appareil.

• N'utilisez pasl'appareil si vousêtesfatigué, malade ou sousl'effet de l'alcool, de drogues

ou de médicaments.

•Lesenfantset adolescentsde moinsde 15 ansne doivent pasutiliser l'appareil exceptés

lesadolescentsassistésd'un adulte.

•Inspectez l'appareil avant utilisation. Remplacez lespiècesendommagées. Regardez s'il y a des

fuitesde carburant. Assurez-vousque lesfixationssont solidement en place. Remplacez lespièces

de le tête de coupe qui sont fendillées, ébréchéesou endommagées. Assurez-vousque le tête de

coupe est correctement installé et solidement fixé. Assurez-vousque le protecteur de tête de coupe

est correctement fixé et positionné comme recommandé. Vousrisquez sinon de causer des

blessuresà l'opérateur et aux spectateurs, et d'endommager l'appareil.

•

N'utilisez que du fil de remplacement d'origine de 2,03 mm (0,080 po) de diamètre. N'utilisez

jamaisde fil, de chaîne ou de cordon à renfort métallique car ilspeuvent se briser et se

transformer en projectile dangereux.

•

Soyez conscient desrisquesde blessure à la tête, aux mainset aux pieds.

• Dégagez la zone de coupe avant chaque usage. Enlevez touslesobjetspouvant être

projetésou happéspar le tête de coupe : cailloux, verre brisé, clous, fil ou ficelle. Éloignez

enfants, spectateurset animaux de la zone de coupe. Tenez-lesà au moins15 m (50 pi)

de là maissachez que lesspectateursrisquent quand même d'être atteintspar desobjets

projetés. Lesspectateursdoivent porter desprotectionsoculaires. Arrêtez

immédiatement le moteur et le tête de coupe si quelqu'un s'approche de vous.

• Appuyez sur la manette desgaz et assurez-vousqu'elle revient automatiquement en

position de ralenti. Procédez à touslesréglagesou réparationsavant d'utiliser l'appareil.

•

Cet appareil n'est pasconçu pour servir de débroussailleuse. N'utilisez cet appareil avec

aucun type de lame ou d'accessoire de débroussaillage.

AVERTISSEMENTSDE SÉCURITÉ CONCERNANT LESDÉSHERBEUSESÀ GAZ

• Ne stockez le carburant que dansdescontenantsspécialement conçuset homologués

pour le stockage de ce type de matières.

• Arrêtez toujoursle moteur et laissez-le refroidir avant de remplir le réservoir de carburant.

N'enlevez jamaisle bouchon du réservoir et n'ajoutez jamaisde carburant pendant que le

moteur est chaud. Ne faitesjamaisfonctionner l'appareil sansque le bouchon de carburant

soit bien mis. Desserrez lentement le bouchon afin de réduire la pression du réservoir.

• Évitez de créer une source d'allumage pour le carburant déversé. Ne démarrez pasle

moteur avant que lesvapeursde carburant ne se soient dissipées.

•

Mélangez et ajoutez le carburant dansun endroit bien aéré et propre en plein air à l'abri des

étincellesou desflammes. Ne fumez paspendant le remplissage ou le mélange de

carburant. Essuyez immédiatement tout déversement de carburant de l'appareil.

• Éloignez l'appareil d'au moins9 m (30 pi) de la source de ravitaillement en carburant

avant de démarrer le moteur. Ne fumez paset éloignez toute source d'étincellesou de

flammesvivesdu lieu de ravitaillement ou de fonctionnement de l'appareil.

PENDANT L'UTILISATION DE L'APPAREIL

• Évitez de démarrer ou de faire marcher l'appareil à l'intérieur d'une pièce ou d'un bâtiment

fermé. La respiration de fuméesd'échappement peut tuer. Ne faitesfonctionner cet

appareil qu'à l'extérieur dansun endroit bien aéré.

• Portez deslunettesde sécurité conformesaux normesANSI Z87.1–1989 ainsi que des

AVERTISSEMENT:

Lorsque vousutilisez la machine, vousdevez suivre les

consignesde sécurité. Veuillez lire cesinstructionsavant d’opérer la machine pour

vousassurer de la sécurité de l’opérateur et de tout spectateur. Veuillez conserver ces

instructionspour un usage ultérieur.

protège-oreillesdurant l'utilisation de l'appareil. Portez un masque facial ou

antipoussièressi voustravaillez dansun lieu poussiéreux.

• Portez despantalonsépaiset longs, desbottes, desgantset une chemise à manches

longues. Ne marchez paspiedsnuset évitez lesvêtementslâches, bijoux, pantalons

courtset sandales. Relevez lescheveux au-dessusdesépaules.

• Le protecteur de tête de coupe doit toujoursêtre en place lorsde l'utilisation de l'appareil. Ne

faitespasmarcher l'appareil sansque lesdeux filssoient bien déployés, en supposant qu'un fil

approprié a été installé. Assurez-vousque le fil ne dépasse pasle protecteur de sécurité.

• Cet appareil ne comporte pasd'embrayage. Le tête de coupe continue de tourner lorsque

le moteur est au ralenti.

•Ajustez la poignée selon votre taille pour mieux l'agripper.

• N'utilisez l'appareil qu'en plein jour ou avec un bon éclairage artificiel.

• Évitez tout démarrage accidentel. Mettez-vousen position de démarrage chaque foisque

voustirez sur la corde de démarrage. L'opérateur et l'appareil doivent tousdeux être en

position stable à ce moment-là. Voir lesInstructionsde démarrage et d'arrêt.

• Ne vousétirez pas. Tenez-voustoujoursbien sur vospiedsen position d'équilibre.

• Tenez toujoursl'appareil desdeux mainslorsque vousle faitesmarcher. Agrippez

fermement lespoignéesavant et arrière.

• Gardez lesmains, le visage et lespiedséloignésdespiècesmobiles. Ne touchez paset

n'essayez pasd'arrêter le tête de coupe en rotation.

• Ne touchez pasle moteur, le boîtier d'engrenagesni le silencieux. Cespiècesdeviennent

trèschaudesà l'utilisation. Ellesrestent chaudesbrièvement aprèsl'arrêt.

•Servez-vousdesoutilsappropriés. N'utilisez cet outil que pour son usage prévu.

• Ne faitespasfonctionner le moteur à un régime plusélevé que nécessaire pour couper, tailler ou faire

lesbordures. Ne faitespastourner le moteur à haut régime si vousne vousfaitespasde coupe.

• Arrêtez toujoursle moteur lorsque voussuspendez la coupe ou lorsque vousvous

déplacez d'un lieu de travail versun autre.

•Si vousheurtez un corpsétranger ou que celui-ci est happé, arrêtez le moteur immédiatement

et vérifiez que rien n'a été endommagé. Ne faitespasfonctionner avant réparation des

dommages. Ne faitespasmarcher l'appareil si lespiècessont desserréesou endommagées.

• Arrêtez et éteignez le moteur danslescassuivants: entretien, réparation ou changement

d'accessoiresou autres.

• N'utilisez que despiècesde équipement original rechange et accessoiresd'origine du

fabricant pour cet appareil. Ellessont disponiblesauprèsde votre concessionnaire agréé.

L'utilisation de piècesou accessoiresautresque ceux de éqiupement original peut causer

desblessuresgraves, endommager l’appareil et annuler sa garantie.

• Gardez l'appareil exempt d'accumulation de végétation ou autresmatières. Celles-ci

peuvent rester logéesentre le tête de coupe et le protecteur.

• Afin de diminuer lesrisquesd'incendie, remplacez tout silencieux ou pare-étincelles

défectueux et conservez le moteur et le silencieux exemptsd'herbe, de feuilleset

d'accumulation excessive de graisse ou de carbone.

AUTRESAVERTISSEMENTSDE SÉCURITÉ

• N'entreposez jamaisl'appareil rempli de carburant dansun édifice où lesvapeurspeuvent

atteindre une source de flammesvivesou d'étincelles.

•Laissez le moteur se refroidir avant de l'entreposer ou de le transporter. Attachez bien

l'appareil pendant le transport.

• Rangez l'appareil dansun endroit verrouillé et sec, ou élevé et sec, horsde portée des

enfants, pour éviter une utilisation indésirable ou un accident.

• Ne trempez et n'arrosez jamaisl'appareil avec de l'eau ou tout autre liquide. Gardez les

poignéessèches, propreset exemptesde débris. Nettoyez aprèschaque usage. Voir les

sectionsNettoyage et Entreposage.

• Conservez cesinstructions. Consultez-lessouvent et servez-vousen pour instruire d'autres

usagers. Si vousprêtez l'appareil à quelqu'un, prêtez-lui également cesinstructions.

AVERTISSEMENT: L'essence est extrêmement inflammable et sesvapeurs

peuvent exploser si on y met le feu. Veuillez prendre lesprécautionssuivantes.

• IMPORTANTESCONSIGNESDE SÉCURITÉ •

CONSERVEZ CESINSTRUCTIONS

SERVICE TECHNIQUE

TABLE DESMATIÈRES

Service technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Consignesde sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Familiarisez-vousavec votre appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Instructionsde montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Informationssur l'huile et le carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Instructionsde démarrage et d'arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Entretien et réparations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Nettoyage et entreposage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Tableau de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Caractéristiques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Touteslesinformations, illustrationset spécificationscontenuesdansce manuel tiennent compte des

dernièresinformationstechniquesdisponiblesau moment de mettre souspresse. Nousnousréservons

le droit d'y apporter desmodificationsà tout moment, sanspréavis.

Obtenez la liste desconcessionnairesagréésappelez le 1-888-864-3578 aux États-Unisou le 1-800-

668-1238 au Canada. Pour de plusamplesinformationsà proposde votre appareil, visitez

www.mtdproducts.com.

NE RETOURNEZ PASL'APPAREIL AU DÉTAILLANT CHEZ QUI VOUSL'AVEZ ACHETÉ. TOUT

SERVICE SOUSGARANTIE NÉCESSITE UNE PREUVE D'ACHAT.

CE PRODUIT EST COUVERT PAR UN OU PLUSIEURSBREVETSAMÉRICAINS, ET D’AUTRES

SONT EN INSTANCE.

Tout entretien effectué sur cet appareil pendant et aprèsla période de garantie doit être fait par un

concessionnaire agréé uniquement.

Copiez le numéro de série ici :

S/N : ITEM :

MODEL :

Copiez le numéro de modèle / pièce mère ici :

Avant de commencer, trouver la plaque indiquant le modèle de l’appareil. Vousy trouverez le modèle

et lesnumérosde série de votre appareil. Consultez l’exemple de plaque ci-dessouset copiez les

informationspour toute référence future.

Dans un effort de réduire l’impact sur les forets et réduire les émissions

de gaz carbonique ainsi que les émissions de gaz à effet de serre, MTD

utilise moins de papier en réduisant la taille du texte de ce manuel.

PROPOSITION 65 DE CALIFORNIE

Lisez le(s) manuel(s) de l'utilisateur et suivez tous les avertissements et consignes de sécurité.

Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

SI VOUSAVEZ DESQUESTIONS, APPELEZ LE 1-888-864-3578

AUX ÉTATS-UNIS, OU LE 1-800-668-1238 AU CANADA

•SYMBOLE ALERTE DE SÉCURITÉ

Indique un danger, un avertissement ou une mise en garde. Ce symbole

peut être combiné à d'autressymbolesou pictogrammes.

• AVERTISSEMENT SURFACE CHAUDE

Ne touchez pasun silencieux ou un cylindre chaud. Vouspourriez vousbrûler.

Cespiècesdeviennent trèschaudesà l'utilisation. Ellesresteschaudes

brièvement aprèsl'arrêt.

•

AVERTISSEMENT - LISEZ LE MANUEL DE L'UTILISATEUR

Lisez le manuel de l'utilisateur et suivez touslesavertissementset consignesde sécurité.

Vouspourriez à défaut entraîner desblessuresgravespour vousou d'autrespersonnes.

• PORTEZ DESPROTECTIONS(YEUX ET OREILLES)

AVERTISSEMENT: lesobjetsprojetéset lesbruitsfortspeuvent

endommager la vue et l’ouïe. Portez une visière de norme ANSI Z87.1-1989

et desprotège-oreillespendant l'utilisation.

• ÉLOIGNEZ LESSPECTATEURS

AVERTISSEMENT: éloignez tout spectateur, lesenfantset lesanimaux

domestiquesen particulier, d'au moins15 m (50 pi) de la zone de coupe.

• LESOBJETSPROJETÉSET LA TÊTE ROTATIVE PEUVENT CAUSER

DESBLESSURESGRAVES

AVERTISSEMENT :

Ne faitespasfonctionner sansprotecteur de

sécurité en plastique. Tenez-vousà l'écart de le tête de coupe rotatif.

SYMBOLE SIGNIFICATION

• ETRANGLEUR

1 • Position d’étranglement MAXIMUM

2 • Position d’étranglement PARTIEL

3 • Position de MARCHE

• CARBURANT SANSPLOMB

Utilisez toujoursdu carburant sansplomb fraiset propre.

• NIVEAU D'HUILE

Voir le manuel de l'utilisateur pour le type d'huile approprié.

• COMMANDE MARCHE/ARRÊT

ALLUMAGE/DÉMARRAGE/MARCHE

• COMMANDE MARCHE/ARRÊT

ARRÊT

• SYMBOLESDE SÉCURITÉ ET INTERNATIONAUX •

Ce manuel de l'utilisateur décrit lessymboleset pictogrammesde sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour lesinformations

concernant la sécurité, le montage, le fonctionnement, l'entretien et lesréparations.

SYMBOLE SIGNIFICATION

SAVOIR VOTRE UNITÉ

CONSIGNESDE SÉCURITÉ

APPLICATIONS

Comme désherbeuse :

• Coupe d'herbe et de mauvaisesherbeslégères

• Coupe de bordures

• Taille autour desarbres, desclôtures, etc.

BL100

BL150

Levier

d’entranglement bleu

Couvercle du

filtre à

air/silencieux

Bouchon du

carburant

Poignée

de l'arbre

Poire d'amorçage

Bougie

Silencieux

Manette

des gaz

Poignée en D

Poignée

de la

corde de

démarrage

Commande

Marche/Arrêt

Corps de l'arbre

Lame

coupante

Tête de coupe

Protecteur de tête de

INSTALLATION ET RÉGLAGE DE LA POIGNÉE EN D

1. Enfoncez la poignée en D sur le corpsde l'arbre afin de l’incliner versla prise de l'arbre (Fig. 1). Le trou de boulon carré de la poignée

se trouve à droite.

2. Insérez le boulon à épaulement dansle trou carré de la poignée et enfoncez-le complètement. Sur le côté gauche de la poignée, placez

la rondelle sur ce boulon, puisvissez l'écrou papillon sur le boulon. Ne serrez pasavant de

régler le guidon.

3. Tournez la poignée en D afin que la prise soit sur le dessusdu corpsde l'arbre. Placez-la à au

moins15,24 cm (6 po) de l’extrémité de la prise de l'arbre.

4. Tenez l'appareil en position d’utilisation (Fig. 2), puispositionnez la poignée en D de manière à

assurer une prise idéale.

5. Serrez l'écrou papillon jusqu'à bien fixer la poignée en D.

INSTALLATION DU PROTECTEUR D'ACCESSOIRE DE COUPE

Suivez lesinstructionssuivantessi le protecteur d'accessoire de coupe n'est pasinstallé sur l'appareil.

BL150

1. Glissez le protecteur d'accessoire de coupe dansson support, situé sur l'accessoire. Alignez

lestrousà visdu protecteur avec ceux de le tête de coupe (Fig. 2).

2. Placez un de troisfournisécrousde blocage hex dansl'un destroistrousencastré, sur le

dessusdu protecteur d'accessoire de coupe

(Fig. 3).

3. Introduisez une visdansle trou du basdu

protecteur d'accessoire de coupe. Vissez-la

dansl'écrou posé à l'étape 2 (Fig. 3). Évitez

de serrer.

4. Répétez lesétapes2 et 3 jusqu'à ce que les

troisvissoient bien posées. Serrez toutesles

vissolidement avec un tournevisá embout

cruciforme.

BL100

1. Placez l’écran de le tête de coupe sur le

logement de l’arbre. Veillez à ce que la patte

d’attache de l’écran glisse dansl’encoche au

bord de l’écran de coupe. Tournez l’écran

dansle senscontraire desaiguillesd’une

montre (Fig. 4) pour le mettre en place. Les

trousdansla patte d’attache de l’écran et le

tête de coupe s’aligneront.

2. De l’intérieur de l’écran de le tête de coupe,

poussez le boulon carré dansle trou jusqu’à

ce que l’extrémité filetée dépasse de la patte

d’attache de l’écran (Fig. 5).

3. Mettez la rondelle sur le boulon, puisvissez

l’écrou à oreilleset serrez.

INSTRUCTIONSDE MONTAGE

Poignée de l'arbre

Corps de l'arbre

Poignée en D

Serrez

Écrou

papillon

Boulon

Fig. 1

Rondelle

15,24 cm

(6 po)

minimum

Corps de l'arbre

Support du

protecteur

Protecteur

de tête de

coupe

Tête de

coupe

Fig. 2

Écrous

(3)

Trous encastrés

Écrou de

blocage

hex

Vis (3)

Fig. 3

Patte

d’attache de

l’écran

Protecteur d'accessoire de coupe

Fig. 4

Patte d’attache

de l’écran Rondelle

Écrou

papillon

Boulon

Fig. 5

INFORMATIONSSUR L'HUILE ET LE CARBURANT

INSTRUCTIONSDE DÉMARRAGE ET ARRÊT

AVERTISSEMENT: n’utiliser l’outil qu’à l’extérieur, dansun endroit bien aéré.

Lesémanationsd’oxyde de carbone dansun endroit confiné peuvent être

mortelles.

AVERTISSEMENT: évitez tout démarrage accidentel. Tenez-vousen position de

démarrage lorsque voustirez sur la corde de démarrage (Fig. 8). L'opérateur et

l'appareil doivent tousdeux être en position stable pour éviter desblessuresgraves.

MÉLANGE D'HUILE ET DE CARBURANT

En général, si l'appareil ne fonctionne pascorrectement, c'est que le carburant est vieux ou mal

mélangé. Prenez soin d'utiliser de l’essence sansplomb fraîche et propre. Suivez à la lettre les

instructionsde mélange de carburant et d'huile.

Définition des carburants mélangés

Lescarburantsd'aujourd'hui sont souvent un mélange d'essence et d'oxygénéscomme l'éthanol,

le méthanol ou l'éther MTBE. Un carburant mélangé à l'alcool absorbe l'eau. Il suffit de 1 % d'eau

pour séparer le carburant et l'huile. Cela forme de l’acide pendant le stockage. Si vousdevez

utiliser ce type de carburant, servez-vousde carburant frais(moinsde 60 jours).

Usage de carburants mélangés

Si vouschoisissez d'utiliser ou ne pouvez éviter d'utiliser un carburant mélangé, suivez les

conseilssuivants:

• Utilisez toujoursun mélange de carburant fraisselon le manuel de l'utilisateur.

• Agitez toujoursle mélange de carburant avant d'alimenter l'appareil.

• Videz le réservoir et faitesmarcher le moteur jusqu'à l’assécher avant d'entreposer l'appareil.

Utilisation d'additifs de carburant

La bouteille d'huile 2-tempslivrée avec l’appareil contient un additif permettant d'empêcher la corrosion et de minimiser la formation de

résidusde gomme. Nousvousrecommandonsd’utiliser ce type d’huile uniquement.

Si cela n’est pasdisponible, utilisez une bonne huile 2-tempsconçue pour lesmoteursà 2-tempsrefroidispar air en y ajoutant un additif,

tel que le stabilisant de gaz STA-BIL ou un produit équivalent Ajoutez 23 ml (0,8 oz) d'additif par 4 litres(1 gallon) de carburant selon les

instructionsdu récipient. N'ajoutez JAMAISd'additifsdirectement dansle réservoir de l'appareil.

Mélangez soigneusement l'huile moteur 2-tempsavec de l'essence sansplomb dansun bidon séparé. Utilisez un rapport 40:1

d'essence/huile. Ne lesmélangez pasdirectement dansle réservoir de carburant. Voir le tableau ci-dessouspour lesrapportsde mélange

d’essence et d’huile.

REMARQUE: 3,8 litres(1 gallon) d'essence sansplomb mélangésavec une bouteille de 95 ml (3.2 oz) d'huile 2-tempsdonnent un rapport

d’essence/huile de 40:1.

REMARQUE: Éliminez le vieux mélange de carburant conformément aux règlementsfédéral, provincial et municipal en vigueur.

AVERTISSEMENT: Enlevez le bouchon du réservoir lentement pour ne pasêtre blessé par lesjetsd'essence. Ne faites

pasmarcher l'appareil sansque le bouchon soit bien mis.

AVERTISSEMENT: Ajoutez du carburant dansun lieu propre et bien aéré en plein air. Essuyez immédiatement tout

déversement de carburant. Évitez de mettre le feu au carburant déversé. Ne démarrez pasle moteur avant dissipation desvapeurs

de carburant.

MISE EN GARDE:

Pour assurer un bon fonctionnement et une fiabilité maximale du moteur, suivez à la lettre lesinstructionsde

mélange d'huile et de carburant du récipient d'huile 2-temps. L'emploi de carburant mal mélangé peut endommager le moteur

sérieusement.

AVERTISSEMENT: L'essence est extrêmement inflammable et lesvapeursqui s'en dégagent peuvent exploser si on y met

le feu. Arrêtez toujoursle moteur et laissez-le refroidir avant de remplir le réservoir. Ne fumez pasen remplissant le réservoir.

Éloignez toute source d'étincellesou de flammesvivesde la zone.

INSTRUCTIONSDE DÉMARRAGE

Arrêt (O)

Marche/

Arrêt

Marche (I)

Fig. 6

Position 1 Position 3

Position 2

Levier

d’entranglement

bleu

Fig. 7

Position

commençant

Corde de

démarrage

Manette des gaz

Fig. 8

Poire d'amorçage

1. Mélangez l'essence avec l'huile. Remplissez le réservoir avec le mélange d'essence et

d'huile. Voir Instructionsde mélange d'huile et de carburant.

2. Mettez la commande Marche/Arrêt Stop en position MARCHE (I) (Fig. 6).

Pressez et relâchez la poire d’amorçage à 10 reprises, lentement. Une certaine quantité de

carburant devrait être visible dansla poire d’amorçage et lesconduitesde carburant (Fig. 7). Si

vousn’apercevez pasde carburant dansla poire, pressez et relâchez la poire autant de foisque

nécessaire jusqu’à ce que vousaperceviez du carburant danscette dernière.

4. Mettez le levier bleu en position 1 (Fig. 7).

5. Levez-vousen position de démarrage (Fig. 8) et appuyez sur la manette desgaz. Tirez

fermement le cordon de démarrage à 5 reprises.

REMARQUE: La machine utilise la technologie EZ-Pull Version 3® qui réduit

significativement l’effort requispour démarrer le moteur.

6. Mettez le levier bleu en position 2.

En appuyant sur la manette desgaz, tirez sur le cordon de démarrage jusqu’à ce que le

moteur démarre.

8. Maintenez la manette desgaz enfoncée et laissez le moteur chauffer pendant 30 à 60

secondes.

REMARQUE: Il se peut que le moteur mette pluslongtempsà chauffer et à atteindre sa

vitesse maximum d’opération lorsque la température est basse.

REMARQUE: La machine est bien chauffée lorsque le moteur accélère sanshésitation.

9. Une foisque le moteur est chauffé, placez le levier bleu d’étranglement en

position 3

(Fig. 7).

10. Tout en appuyant sur la manette desgaz, laissez-le tourner pendant 60 secondes

additional. La machine est prête à être utilisée.

SI...Le moteur hésite, remettez le levier en position 2 (Fig. 7) et continuez à le chauffer.

SI...Le moteur ne démarre pas, retournez à l’étape 3.

SI... Le moteur ne démarre pasaprèsquelquestentatives, placez le levier bleu en position 3 et

appuyez sur la manette desgaz. Tirez fermement sur le cordon de démarrage entre 3 et 8

fois. Le moteur devrait démarrer. S’il ne démarre pas, recommencez.

SI CHAUD… Le moteur est déjà chaud, assurez-vousque l’interrupteur Marche/Arrêt Stop est

en position ON et démarrez la machine avec le levier bleu en position 2. Aprèsque la

machine ait démarré, mettez le levier bleu en position 3.

INSTRUCTIONSD'ARRÊT

1. Relâchez la manette desgaz. Laissez le moteur se refroidir au ralenti.

2. Mettez la commande Marche/Arrêt Stop en position ARRÊT.

RAPPORT DE MÉLANGE O - 40:1

ESSENCE SANS

PLOMB HUILE 2-TEMPS

3,8 LITRES

(1 GALLON US)95 ml

(3,2 OZ)

1 LITER 25 ml

NETTOYAGE DU FILTRE Á AIRE

Nettoyez et relubrifiez le filtre à air à toutesles10 heuresde

fonctionne-ment. C'est l'un desélémentslesplus

importantspour l'entretien. Tout manquement à l’entretien

du filtre à air peut entraîner une baisse de performancesou

causer desdégâtspermanentsà votre moteur.

1. Retirez le filtre à air/couvercle du silencieux. Voir la section

Retrait et installation du filtre à air/couvercle du silencieux.

2. Retournez le couvercle et inspectez l'intérieur pour

repérer le filtre à air. Retirez le filtre à air de l'intérieur du

couvercle du filtre à air/silencieux (Fig. 22).

3. Lavez le filtre dansun mélange d'eau et de détergent

(Fig. 23). Rincez le filtre abondamment. Essorez

l'excédent d'eau. Laissez sécher complètement.

4. Appliquez suffisamment d'huile propre SAE 30 pour

enduire légèrement le filtre (Fig. 24).

5. Pressez le filtre pour répartir et drainer l'excédent d'huile

(Fig. 25).

6. Remplacez le filtre à air dansle filtre à air/couvercle du

silencieux (Fig. 22).

REMARQUE: L'utilisation de l'appareil sansfiltre à air et

sansensemble filtre à air/couvercle du silencieux

ANNULERA la garantie.

Réinstallation du filtre à air/couvercle du silencieux

1. Placez le filtre à air/couvercle du silencieux sur l'endos

du carburateur et du silencieux. Alignez lestrousà vis.

2. Insérez lesquatre (4) visdanslestrousdu filtre à air/couvercle du silencieux (Fig. 21) et vissez sans

trop serrer.

ENTRETIEN DU PARE-ÉTINCELLES

1. Retirez le couvercle du filtre à air/silencieux. Voir Retrait du couvercle du filtre à air/silencieux.

2. Situez le pot d’échappement sansle retirer. Trouvez le vissur la partie inférieure du pot

d’échappement (Fig. 26.) Retirez le visen vousservant soit d’un tournevistorx #20 ou d’un tournevis

plat.

3. Soulevez gentiment la couverture du pare-étincellesdu côté gauche. Deux pattesservent de

charnièressur le côté droit de la couverture. Ouvrez le couvercle du pare-étincellescomme une

porte et faitessortir sespattesdesfentesdansle pot d'échappement.

4. En vousservant d'un petit tournevisplat, faitessortir gentiment l'écran du pare-étincelle de

l'intérieur de la couverture du pare-étincelles.

5. Nettoyez l’écran du pare-étincellesà l’aide d’une brosse métallique. Remplacez-le s’il est endommagé ou si vousn’arrivez pasà le

nettoyer complètement.

5. Réinstallez l'écran du pare-étincellesdansla couverture du pare-étincellesde façon à ce qu'il soit bien encastré.

6. Réinstallez lesdeux pattesde la couverture danslesfentesdu pot d'échappement et fermez la couverture du pare-étincelles

8. Revissez le visque vousavez retiréesà l’étape 2 et serrez-le bien.

9. Replacez le couvercle du filtre à air/silencieux.

RÉGLAGE DU CARBURATEUR

Le régime ralenti du moteur est réglable par le couvercle du filtre à air/silencieux (Fig. 27).

REMARQUE: desréglagesnon soigneux peuvent endommager sérieusement l'appareil. Lesréglagesde carburateur doivent être faitspar un

concessionnaire agréé.

Vérification du mélange de carburant

En général, si l'appareil ne fonctionne pascorrectement, c'est que le carburant est vieux ou mal mélangé. Videz puisremplissez le

réservoir de carburant fraiset bien mélangé avant d'effectuer desréglages. Voir la section Informationssur l'huile et le carburant.

Nettoyage du filtre à air

L'état du filtre à air est trèsimportant pour le fonctionnement de l'appareil. Un filtre à air sale restreint le débit d'air et affecte le mélange de

carburant/air. On confond cela souvent avec un mauvaisréglage du carburateur. Vérifiez l'état du filtre à air avant de régler la visde réglage de

ralenti. Voir Entretien du filtre à air.

Réglage de la vis de réglage de ralenti

Si le moteur ne se met toujourspasau ralenti aprèsvérification du mélange de carburant et du nettoyage du filtre à air, réglez la visde ralenti comme suit:

1. Démarrez le moteur et laissez-le tourner à haut régime pendant une minute pour se réchauffer. Voir lesInstructionsde démarrage et d'arrêt.

2. Relâchez le levier d'accélérateur et laissez le moteur au ralenti. Si le moteur s'arrête, insérez un petit tournevisà embout cruciforme dans

le trou du filtre à air/couvercle du silencieux (Fig. 27). Vissez la visde ralenti de 1/8 de tour à la fois(selon le besoin) jusqu'à ce que le

moteur se mette bien au ralenti.

3. Si le ralenti semble trop rapide, dévissez la visde réglage du ralenti de 1/8 de tour à la fois(selon le besoin) pour réduire la vitesse de ralenti.

La vérification du mélange de carburant, le nettoyage du filtre à air et le réglage de la visde ralenti devraient résoudre la plupart des

problèmesde moteur.

Dansle cascontraire et si:

• Le moteur ne se met pasau ralenti,

• Le moteur hésite ou se cale lorsd'une accélération,

• Le moteur perd de la puissance, faitesrégler le carburateur par un concessionnaire agréé.

REMPLACEMENT DE LA BOUGIE

Utilisez #791-610311B, une bougie Champion RDJ7Y, ou similar. L'écartement correct est de 0,635

mm (0,025 po). Retirez la bougie après25 heures de fonctionnement et vérifiez son état.

1. Arrêtez le moteur et laissez-le refroidir. Saisissez fermement le câble de la bougie et retirez le

capuchon de celle-ci.

2. Nettoyez toute saleté de la bougie. Retirez la bougie de la culasse en tournant la douille de 5/8 po à gauche.

3. Remplacez toute bougie fendillée, encrassée ou sale. Réglez l'écartement à 0,635 mm (0,025 po) à l'aide d'une jauge d'épaisseur (Fig. 28).

4. Installez la bougie avec un écartement correct dansla culasse en tournant la douille de 5/8 po à droite jusqu'à la bien visser.

Si vousutilisez une clé dynamométrique vissez avec lesvaleursde couple suivantes:

110-120 po•lb (12,3-13,5 N•m).

Évitez de trop serrer.

NETTOYAGE

Nettoyez l'extérieur de l'appareil à l'aide d'une petite brosse. N'utilisez pasde détergentsconcentrés. Lesnettoyantsménagerscontenant

deshuilesaromatiquestel que le pin et le citron, et lessolvantstel que le kérosène peuvent endommager le boîtier ou la poignée en

plastique. Essuyez toute trace d'humidité à l'aide d'un tissu doux.

ENTREPOSAGE

• Ne rangez jamaisl'appareil plein de carburant dansun lieu où lesvapeurspeuvent atteindre une flamme vive ou desétincelles.

•Laissez le moteur se refroidir avant de l'entreposer.

• Rangez l'appareil dansun lieu verrouillé pour éviter toute utilisation ou accident indésirable.

• Rangez l'appareil dansun lieu sec et bien aéré.

• Rangez l'appareil horsde la portée desenfants.

ENTREPOSAGE DE LONGUE DURÉE

Si vouscomptez entreposer l'appareil pendant une longue période, appliquez la procédure suivante:

1. Videz tout le carburant du réservoir dansun récipient contenant le même mélange 2-temps. N'utilisez pasde carburant stocké pendant plus

de 60 jours. Éliminez le vieux mélange de carburant conformément aux règlementsfédéral, provincial et municipal en vigueur.

2. Démarrez le moteur, puislaissez-le tourner jusqu'à ce qu'il cale. Cela permet de s'assurer que le carburateur s'est vidé de son carburant.

3. Laissez le moteur refroidir. Retirez la bougie et versez environ 30 ml (1 oz) d'huile moteur ou d'huile moteur 4-tempsde qualité dansle

cylindre. Tirez lentement sur la corde de démarrage pour bien distribuer l'huile. Replacez la bougie.

REMARQUE: Retirez la bougie et videz toute l'huile du cylindre avant de mettre en marche la désherbeuse aprèsune période d'entreposage.

4. Nettoyez soigneusement l'appareil et vérifiez qu'il ne comporte pasde piècesdesserréesou endommagées. Réparez ou remplacez lespièces

endommagées, puisserrez lesvis, écrouset boulonsdesserrés. L'appareil est alorsprêt pour l'entreposage.

TRANSPORT

•Laissez le moteur refroidir avant le transport.

• Attachez bien l'appareil lorsdu transport.

• Videz tout le carburant de l’appareil.

•Serrez le bouchon du réservoir avant le transport.

Fig. 23

Fig. 24

AVERTISSEMENT : Il se peut que le tête de coupe tourne pendant le réglage de la vitesse de ralenti. Portez desvêtements

protecteurset respectez touteslesconsignesde sécurité pour éviter desblessuresgraves.

AVERTISSEMENT : une foisl'appareil éteint, pour éviter desblessuresgraves

assurez-vousque le tête de coupe est arrêté avant de poser l'appareil.

Filtre à air

Protection du filtre dans le silencieux

Fig. 22

AVERTISSEMENT : Si hottre pare-étincelleset écran pare-étincellesn’est pas

solidement assujetti, il risque de tomber et d’endommager l’outil et de causer des

blessuresgraves.

Fig. 25

Fentes

Hottre

pare-

étincelles

Vis

Fig. 26

Pattes Écran pare-

étincelles

Moteur

Silencieux

Vis de réglage

de ralenti

Fig. 27

0,635 mm

(0,025 po)

Fig. 28

MISE EN GARDE: évitez de sabler, gratter ou nettoyer lesélectrodescar de la

saleté dansle moteur pourrait endommager le cylindre.

AVERTISSEMENT: une foisl'appareil éteint, pour éviter desblessuresgravesassurez-vousque le tête de coupe est

arrêté avant de poser l'appareil.

INSTRUCTIONSD’UTILISATION

TENUE DE LA DÉSHERBEUSE

Avant de faire marcher l'appareil, tenez-vousen position de fonctionnement (Fig. 9). Vérifiez

lespointssuivants:

• L'opérateur porte une visière et desvêtementsappropriés.

• Le brasdroit est légèrement plié et la main tient l'arbre par sa prise.

• Le brasgauche est droit et la main tient la poignée en D.

• L'appareil est au-dessousde la ceinture.

• le tête de coupe est parallèle au sol et touche facilement la végétation sansque

l'opérateur ne doive se pencher.

RÉGLAGE DE LA LONGUEUR DU FIL

Le tête de coupe Bump HeadMC vouspermet de donner du fil sansarrêter le moteur. Pour

avoir plusde fil, tapez doucement le tête de coupe sur le sol (Fig. 10) tout en faisant

marcher la désherbeuse à haut régime.

REMARQUE: Gardez toujoursle fil bien déroulé. Il devient plusdifficile de donner du fil à

mesure que le fil de coupe devient pluscourt.

Chaque foisque vousdonnez un coup sur la tête, vousdéroulez environ 25,4 mm (1 po)

de fil. La lame du protecteur de tête de coupe est conçue pour couper le fil à la bonne

longueur si vousdéroulez trop de fil.

Pour de meilleursrésultats, tapez la tête de butée sur un sol dégagé ou dur. Si vousdonnez du fil dansun lieu d'herbe haute, vousrisquez de

caler le moteur.

REMARQUE: Ne posez pasla tête de butée sur le sol lorsque l’appareil est en marche.

AVERTISSEMENT: portez toujoursdesprotections(yeux, oreilles, piedset corps) pour diminuer lesrisquesde

blessuresdurant l'utilisation de l'appareil.

INSTRUCTIONSD’ENTRETIEN ET RÉPARATIONS

PROGRAMME D'ENTRETIEN

L'entretien doit respecter la fréquence indiquée dansle tableau ci-dessous. Il doit également faire partie de toute mise au point saisonnière.

REMARQUE: c

ertainesprocéduresd'entretien nécessitent descompétencesou desoutilsparticuliers. Si vousn'êtespassûr de pouvoir les

entreprendre, emmenez votre appareil dansun atelier, chez un technicien ou un concessionnaire agréé spécialisé danslesréparations

de moteursd’outilsmécaniquesde plein air.

REMARQUE: l

'entretien, le remplacement ou la réparation desdispositifset systèmesantipollution peuvent être effectuéspar tout atelier,

technicien ou concessionnaire agréé spécialisé danslesréparationsde moteursd’outilsmécaniquesde plein air.

Afin d’assurer une performance optimale du moteur, il est conseillé d’examiner l’orifice d’échappement du moteur après50 heuresde

fonctionnement. Si vousremarquez une perte de tourspar minute, une pauvre performance ou un manque général d’accélération, cet entretien

peut s’avérer nécessaire. Si vouspensez que le moteur a besoin de ce type d’inspection, apportez-le pour réparation auprèsd’un atelier,

technicien ou concessionnaire agréé spécialisé danslesréparationsde moteursd’outilsmécaniquesde plein air. N’essayez PASde le faire

vous-même car un endommagement du moteur pourrait résulter de la présence d’impuretésprovenant du nettoyage de l’orifice.

AVERTISSEMENT: pour éviter tout accident, n’effectuez jamaisl’entretien ou desréparationsquand l’appareil

fonctionne. Effectuez-lestoujourslorsqu’il est froid. Débranchez le câble de la bougie pour prévenir la mise en route.

FRÉQUENCE ENTRETIEN REQUISRÉFÉRENCE

Avant démarrage Remplissez le réservoir du mélange d'essence/huile approprié p. 7

Toutes10 heuresNettoyez le filtre à air et lubrifiez-le de nouveau p. 8

Toutes25 heuresVérifiez le pare-étincelleset nettoyez-le

Vérifiez l'état de la bougie et l'écartement desélectrodes

p. 8

Toutes50 heuresExaminez l’orifice d’échappement et l’écran pare-étincellespour détecter tout

bouchage ou obstruction, afin d’assurer desniveaux de performance maximum. p. 8

INSTALLATION DU FIL

Cette section couvre l’installation de fil SplitLineMC et l’installation de fil simple standard. Utilisez

toujoursun fil de remplacement d'origine de 2,03mm (0,080 po). Un autre fil pourrait surchauffer ou

endommager le moteur.

Vouspouvez remplacer le fil de deux façons:

• Rembobinez du fil neuf dansle moulinet intérieur

•Installer un moulinet intérieur prérembobiné

Rembobiner le moulinet intérieur existant

1. Tenez la bobine extérieure d'une main et dévissez le bouton de butée versla gauche (Fig. 12).

Inspectez le boulon à l'intérieur du bouton de butée pour vousassurer qu'il se déplace librement.

Remplacez le bouton de butée s'il est endommagé.

2. Retirez le moulinet intérieur de la bobine extérieure (Fig. 13).

3. Retirez le ressort du moulinet (Fig. 13).

4. Nettoyez le moulinet intérieur, le ressort, et l'arbre et la surface interne de la bobine extérieure à l'aide

d'un tissu propre.

5. Vérifiez l'état d'usure desdentsde positionnement sur le moulinet intérieur et la bobine extérieure

(Fig. 14). Enlevez lesébarburesou remplacez le moulinet et la bobine au besoin.

REMARQUE: le SplitLineMC peut être utilisé seulement avec le moulinet intérieur à trousallongés. Le fil

simple peut être utilisé avec lesdeux sortesde moulinet intérieur. Identifiez votre type de

moulinet en vousréférant à la Figure 15.

REMARQUE : utilisez toujoursla bonne longueur de fil lorsque vousposez le fil sur l'appareil. Le fil

risque de ne passe dérouler correctement s'il est

trop long.

Installation du fil simple

Pour l’installation du SplitLineMC, passez à l’étape 8.

6. Découpez environ 6 m (20 pi) de fil neuf et faites-en deux

bouclesde longueurségales. Insérez chaque extrémité

de fil dansl'un desdeux trousdu moulinet (Fig. 16). Tirez

le fil à traversle moulinet pour que la boucle soit le plus

petit possible.

7. Enroulez lesfilsen couchesuniformesserréessur le moulinet

(Fig. 17). Enroulez le fil dansle sensindiqué sur le moulinet

intérieur. Placez votre index entre lesdeux filspour les

empêcher de se superposer. Ne superposez pasles

extrémitésdu fil. Passez à l’étape 11.

Installation du SplitLineMC

8. Découpez environ 3 m (6 pi) de fil neuf. Insérez une extrémité

de fil dansl'un desdeux trousdu moulinet intérieur (Fig. 18).

Tirez le fil jusqu’à ne laisser que 10 cm (4 po) environ.

9. Insérez l’extrémité du fil dansle trou ouvert du moulinet

et tirez sur le fil pour que la boucle soit le pluspetit

possible (Fig. 18).

10. Avant de rembobiner le fil, séparez-le en deux sur une

longueur d’environ 15 cm (6 po).

11. Enroulez le fil en couchesuniformesserréesdansle

sensindiqué sur le moulinet intérieur.

REMARQUE: Ne pasenrouler le fil dansle sensindiqué

entraînera un mauvaisfonctionnement de le tête de

coupe.

12. Insérez lesextrémitésdu fil danslesdeux fentesde retenue

(Fig. 19).

13. Insérez lesextrémitésdu fil danslesœilletsde la bobine

extérieure et placez le moulinet et le ressort dansla bobine

(Fig. 20). Enfoncez le moulinet et la bobine ensemble.

REMARQUE: le ressort doit être installé dansle moulinet

intérieur avant de remonter le tête de coupe.

14. Maintenez le moulinet en place et installez le bouton de

butée en le tournant à droite. Vissez bien.

15. Tout en tenant le moulinet et la bobine, saisissez les

extrémitéset tirez fermement pour dégager le fil desfentes

de retenue de la bobine.

Installation d'un moulinet prérembobiné

1. Tenez la bobine extérieure d'une main et dévissez le bouton de butée versla gauche (Fig. 12).

Inspectez le boulon à l'intérieur du bouton de butée pour vousassurer qu'il se déplace librement.

Remplacez le bouton de butée s'il est endommagé.

2. Retirez l'ancien moulinet intérieur de la bobine extérieure (Fig. 13).

3. Retirez le ressort de l'ancien moulinet intérieur (Fig. 13).

4. Placez le ressort dansle moulinet intérieur neuf.

REMARQUE: Le ressort doit être installé dansle moulinet intérieur avant de remonter le tête de

coupe.

5. Insérez lesextrémitésdu fil danslesœilletsde la bobine extérieure (Fig. 20).

6. Placez le moulinet intérieur neuf dansla bobine. Poussez le moulinet et la bobine ensemble.

Tout en tenant le moulinet et la bobine, saisissez lesextrémitéset tirez fermement pour

dégager le fil desfentesde retenue de la bobine.

7. Maintenez le moulinet en place et installez le bouton de butée en le tournant à droite. Vissez bien.

ENTRETIEN DU FILTRE À AIR

Retrait du couvercle du filtre à air/silencieux

1. Mettez le levier bleu en Position 2.

REMARQUE: Pour enlever le couvercle du filtre à air/silencieux, le levier bleu doit être en Position 2 (Fig. 21).

2. Retirez lesquatre (4) visretenant le couvercle du filtre à air/silencieux (Fig. 21). Servez-vous

d'un tournevisà mèche no. 20 Torx.

3. Retirez le couvercle du moteur. Ne forcez pas.

BL100

BL150

Fig. 9

BL100

BL150

Fig. 10

MISE EN GARDE: n'enlevez pasni n'altérez l'ensemble de la lame

coupante. Un excèsde fil surchauffera l'embrayage. Ceci pourrait causer

desblessuresgravesou endommager l'appareil.

AVERTISSEMENT: n'utilisez jamaisde fil, de chaîne ou de cordon à renfort

métallique car ilspeuvent se briser et se transformer en projectile dangereux.

For Use with

Single Line ONLY

Trous

allongés

Fig. 15

Boucle

Fig. 16 Fig. 17

Boucle

Fig. 18

For Use with

Splitline™ or

Single Line ONLY

Boulon

Bump Knob™

Fig. 12

Bobine extérieure

Ressort

Moulinet

intérieur

Fig. 13

Indexing Teeth

Fig. 14

AVERTISSEMENT:

pour éviter desblessuresgraves, éteignez toujoursl'appareil et

laissez-le refroidir avant tout nettoyage ou entretien.

Levier bleu

Vis

Position 2

Fig. 21

Vis

Fentes de

retenue

Fig. 19

Ressort

Fig. 20

Œillets

Le fil peut se briser danslescassuivants:

• Happement de corpsétrangers

•Usure normale du fil

• Coupe de mauvaisesherbesépaissesà longuestiges

•

Forcer le fil dansdesobjetscomme desmursou despoteaux de clôture

CONSEILSPOUR BIEN DÉSHERBER

• Le bon angle pour le tête de coupe est parallèle au sol.

•N

e forcez pasl'accessoire. Coupez avec la pointe du fil (surtout le long desmurs). Utiliser plusque la pointe diminue l'efficacité de la coupe

et peut surcharger le moteur

• Coupez l'herbe de plusde 200 mm (8 po) en procédant de haut en baspar petitsincrémentspour éviter d'user le fil prématurément ou

de freiner le moteur.

• Coupez de droite à gauche chaque foisque possible. Cela améliore l'efficacité de coupe de l'appareil et lesrésidusde coupe sont

projetésloin de l'opérateur.

•D

éplacez lentement la désherbeuse danset horsde la zone de coupe à la hauteur voulue. Procédez d'avant en arrière ou d'un côté à l'autre.

Lescoupesde longueur pluscourte donnent lesmeilleursrésultats.

•

Ne désherbez que lorsque l'herbe et lesmauvaisesherbessont sèches.

• La durée de vie de votre fil de coupe dépend:

• de l’application destechniquesde coupe précédentes

• du type de végétation à couper

• du lieu de coupe

Par exemple, le fil s'use plusvite si vouscoupez le long d'un mur de fondation que si vous

coupez autour d'un arbre.

COUPE DÉCORATIVE

La coupe décorative consiste à déblayer la végétation autour desarbres, desbornes, des

clôtures, etc.

Tournez entièrement l'appareil de manière à ce que le tête de coupe soit à un angle de 30°

par rapport au sol (Fig. 11).

BL100

BL150

Fig. 11

CAUSESOLUTION

La commande Marche/Arrêt est en position STOP Mettez-la en position de DÉMARRAGE

Réservoir de carburant vide Remplissez-le de carburant bien mélangé.

La poire d'amorçage n'a pasété pressée assez fort Pressez-la complètement et lentement de 10 fois

Moteur noyé Utilisez la procédure de démarrage

Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais

Bougie encrassée Remplacez ou nettoyez-le

Pare-étincellescolmaté Nettoyez ou remplacez le pare-étincelles

CAUSESOLUTION

Filtre à air bouché Remplacez ou nettoyez-le

Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais

Mauvaisréglage du carburateur Ajustez selon l'instruction

CAUSESOLUTION

Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais

Tête de coupe engorgé d'herbesArrêtez le moteur et nettoyez l'accessoire

Filtre à air sale Remplacez ou nettoyez-le

Pare-étincellescolmaté Nettoyez ou remplacez le pare-étincelles

LE MOTEUR REFUSE DE SE METTRE AU RALENTI

LE MOTEUR REFUSE D’ACCÉLÉRER

TABLEAU DE DÉPANNAGEDÉCLARATION DE GARANTIE DU CONTRÔLE DESÉMISSIONSEPA / CALIFORNIE

Vos droits et obligations au regard de la garantie

La Commission desressourcesen air de Californie, l’Agence de protection de l’environnement (EPA) et MTD LLC ( MTD) ont le plaisir de

définir la garantie du système de contrôle desémissionspour votre modèle de petit moteur hors-route pour l’année 2008 et suivantes. En

Californie et dansles49 États, lesnouveaux petitsmoteurshors-route doivent être conçus, construitset équipéspour respecter lesnormes

anti-smog strictesde l’État. MTD doit garantir le système de contrôle desémissionsde votre petit moteur hors-route pour lespériodes

indiquéesci-dessoussousréserve qu’il n’y ait eu aucun abus, négligence ou maintenance inadéquate de votre petit moteur hors-route.

Votre système de contrôle d’émissionspeut comporter despiècestellesque le carburateur ou un système d’injection, un système d’allumage,

et un pot catalytique. Peuvent être également inclusdestuyaux flexibles, courroies, connecteurset autresassemblagesliésaux émissions.

Lorsqu’une défaillance relevant de la garantie survient, MTD réparera votre petit moteur hors-route sansfraisy comprispour le diagnostic,

lespièceset la main d’œuvre.

Lespetitsmoteurshors-route de l’année 2008 et suivantessont garantispour deux ans. Si une pièce liée aux émissionsde votre moteur

est défectueuse, la pièce sera réparée ou remplacée par MTD.

Responsabilités du propriétaire au regard de la garantie

En tant que propriétaire du petit moteur hors-route, vousêtesresponsable de la maintenance telle qu’indiquée dansvotre manuel du

propriétaire. MTD vousconseille de conserver touteslesfacturesrelativesà l’entretien de votre petit moteur hors-route maisMTD ne peut

refuser une garantie au seul motif de l’absence de facturesou de votre manquement à effectuer touteslesmaintenancesprévues.

En tant que propriétaire d’un petit moteur hors-route, vousdevez cependant être informé(e) que MTD peut refuser la couverture de garantie

si votre petit moteur hors-route ou une pièce est défaillante en raison d’un abus, d’une négligence, d’une maintenance inadéquate ou de

modificationsnon approuvées.

Il vousincombe de déposer votre petit moteur hors-route au Centre de servicesMTD agréé dèsque survient un problème. Lesréparations

en vertu de la garantie doivent être effectuéesdansun délai raisonnable, ne pouvant excéder 30 jours.

Si vousavez desquestionsquant à vosdroitset responsabilitésau regard de la garantie, veuillez composer le 1-888-864-3578.

Couverture de la garantie du fabricant

• La période de garantie commence à la date à laquelle le moteur ou l’équipement est livré à l’acheteur.

• Le fabricant garantit au propriétaire initial ainsi qu’à tout acheteur ultérieur, pour une période de deux ans, que le moteur est exempt de

défautsrelatifsaux matériaux et à la fabrication qui pourraient causer la défaillance d’une pièce garantie.

• La réparation ou le remplacement de la pièce garantie sera effectué sansfraisà la charge du propriétaire dansun Centre de services

MTD agréé. Pour trouver le centre le plusproche veuillez contacter MTD au : 1-888-864-3578.

• Toute pièce garantie, dont le remplacement n’est pasprévu au titre de la maintenance exigée ou pour laquelle il est seulement prévu

une inspection régulière aux finsde « réparer ou remplacer si nécessaire », bénéficie de la période de garantie. Toute pièce garantie

dont le remplacement est prévu au titre de la maintenance exigée sera garantie pour la période courante jusqu’à la première date de

remplacement prévue pour cette pièce.

• Le propriétaire ne sera pasfacturé pour le diagnostic conduisant à la conclusion qu’une pièce garantie est défectueuse, si le travail de

diagnostic est effectué dansun Centre de servicesMTD agréé.

• Le fabricant est responsable desdommagesà d’autrescomposantsdu moteur causéspar la défaillance d’une pièce garantie

bénéficiant encore de la garantie.

•Lesdéfaillancesrésultant d’un abus, d’une négligence ou d’une maintenance inadéquate ne sont pascouvertespar la garantie.

•L’utilisation de piècesajoutéesou modifiéespeut aboutir au refusd’une demande de garantie. Le fabricant n’est pastenu de garantir

lesdéfaillancesdespiècesgarantiescauséespar l’utilisation de piècesajoutéesou modifiées.

• Afin de déposer une demande, rendez-vousau Centre de servicesMTD agréé le plusproche. Desservicesou réparationsau titre

d’une garantie seront fournisdanstouslesCentresde servicesMTD agréés.

• Toute pièce de remplacement approuvée par le fabricant peut être utilisée pour la maintenance ou la réparation au titre de la garantie des

piècesrelativesaux émissionset sera fournie sansfraisau propriétaire. Toute pièce de remplacement équivalente en performance ou durabilité

peut être utilisée dansle cadre d’une maintenance ou réparation horsgarantie et ne réduira paslesobligationsde garantie du fabricant.

Listes de pièces soumises à la garantie d’émission

Lescomposantssuivantssont comprisdansla garantie relative aux émissionsdu moteur, filtre à air, carburateur, amorceur, conduits

d’essence, capteur de carburant/filtre à carburant, module d’allumage, bougie d’allumage et pot d’échappement.

DÉCLARATION DE GARANTIE DU CONTRÔLE DESÉMISSIONSPAR ÉVAPORATION DE LA CALIFORNIE

Vos droits et obligations en vertu de la garantie

La Commission desressourcesen air de Californie et MTD LLC ( MTD) ont le plaisir de définir la garantie du système de contrôle desémissions

par évaporation pour votre modèle de petit moteur hors-route (type pour équipement) pour l’année 2008 et suivantes. En Californie, de nouveaux

équipementsutilisant despetitsmoteurshors-route doivent être conçus, construits, et équipéspour satisfaire aux normesanti-smog strictesde

l’État. MTD doit garantir le système de contrôle desémissionspar évaporation de votre petit moteur hors-route d’appareil de jardinage pour la

période indiquée ci-dessoussousréserve qu’il n’y ait eu aucun abus, négligence ou maintenance inadéquate de votre équipement.

Votre système de contrôle desémissionspar évaporation peut comprendre despiècestellesque : carburateurs, réservoirsde carburant,

conduitsd’essence, bouchonsde réservoir, valves, absorbeursde vapeurs, filtres, tuyaux à vapeur, pinces, connecteurs, et autres

composantsassociés. Pour les moteurs inférieurs ou égauxà 80 cc, seul le réservoir est soumis auxexigences de la garantie de

contrôle des émissions par évaporation de cette section. La cylindrée de votre petit moteur hors-route est inférieure à 80 cc.

Couverture de la garantie du fabricant

Le système de contrôle desémissionsd’évaporation est garanti pendant deux ans. Si une pièce de votre équipement relative à l’émission

est défectueuse, la pièce sera réparée ou remplacée par MTD Southwest inc.

Responsabilités du propriétaire au regard de la garantie

• En tant que propriétaire du petit moteur hors-route de votre appareil de jardinage, vousêtesresponsable de la maintenance exigée

telle qu’indiquée dansvotre manuel du propriétaire. MTD vousconseille de conserver touteslesfacturesrelativesà la maintenance de

votre moteur d’appareil de jardinage maisMTD ne peut refuser une garantie au seul motif de l’absence de factures.

• En tant que propriétaire du petit moteur hors-route de votre appareil de jardinage, vousdevez cependant être informé(e) que MTD peut

refuser d’honorer la garantie si votre réservoir de carburant est défectueux en raison d’un abus, d’une négligence, d’une maintenance

inadéquate ou de modificationsnon approuvées.

• Il vousincombe de déposer le réservoir de carburant de votre appareil de jardinage auprèsdu centre de distribution ou du centre de services

de MTD dèsque survient le problème. Lesréparationsen vertu de la garantie doivent être effectuéesdansun délai raisonnable, ne pouvant

excéder 30 jours. Si vousavez desquestionsquant à votre couverture de garantie, vousdevez contacter MTD au 1-888-864-3578.

Conditions de la garantie pour les défauts

(a) La période de garantie commence à la date à laquelle le moteur ou l’équipement est livré à l’acheteur final.

(b) Couverture générale de garantie desémissionspar évaporation. Le réservoir de carburant doit comporter la garantie pour

l’acheteur final et tout propriétaire ultérieur, que le système de contrôle d’émissionsd’évaporation, lorsqu’il a été installé était :

(1) Conçu, construit et équipé afin de se conformer à touteslesréglementationsen vigueur ; et

(2) Exempt de défautsquant aux matériaux et à la fabrication causant la défaillance d’une pièce garantie et ce pour une période de

deux ans.

(1) Toute pièce garantie dont le remplacement n’est pasprévu dansle cadre de la maintenance exigée danslesinstructionsécrites

doit être garantie pour la période définie à la sous-section (b) (2). Si une pièce est défaillante pendant la période de couverture

de garantie, elle doit être réparée ou remplacée par MTD. Une telle pièce réparée ou remplacée en vertu de la garantie doit être

garantie pour une période qui ne saurait être inférieure à la période restante de garantie.

(2) Toute pièce garantie pour laquelle lesinstructionsécritesconseillent uniquement une inspection régulière doit être garantie pour

la période définie à la sous-section (b) (2). Un énoncé danslesditesinstructionsécritesaux finsde « réparer ou remplacer si

nécessaire » ne réduira pasla période de garantie. Une telle pièce réparée ou remplacée en vertu de la garantie doit être

garantie pour une période qui ne saurait être inférieure à la période restante de garantie.

(3) Toute pièce garantie dont le remplacement est prévu au titre de la maintenance exigée danslesinstructionsécritesdoit être

garantie pour la période antérieure à la première date de remplacement prévue pour cette pièce. Si la pièce est défaillante

avant le premier remplacement prévu, la pièce doit être réparée ou remplacée par MTD. Une telle pièce réparée ou remplacée

en vertu de la garantie doit être garantie pour une durée qui ne saurait être inférieure à la période restante avant la première date

prévue pour le remplacement de la pièce.

(4) La réparation ou le remplacement de toute pièce garantie en vertu desdispositionsde garantie de cet article doit être effectuée

sansfraispour le propriétaire dansun centre de réparationspour appareilssousgarantie.

(5) Nonobstant lesdispositionsde la sous-section (4) ci-dessus, lesservicesou réparationssousgarantie doivent être assurésaux

centresde distribution qui sont franchiséspour réparer lesmoteursou l’équipement en question.

(6) Le propriétaire ne doit pasêtre facturé pour le travail de diagnostic conduisant à la conclusion qu’une pièce garantie est en fait

défectueuse, sousréserve qu’un tel travail de diagnostic soit effectué dansun centre de réparationspour appareilssousgarantie.

(7) Au coursde la période de garantie du système de contrôle desémissionspar évaporation indiquée dansla sous-section (b) (2),

MTD doit maintenir un stocksuffisant de piècesgarantiesafin de répondre à la demande prévue pour de tellespièces.

(8) Lespiècesde remplacement approuvéespar le fabricant doivent être utiliséespour lesmaintenancesou lesréparations

pendant la période de garantie et doivent être fourniessansfraisau propriétaire. Une telle utilisation ne réduira pasles

obligationsde garantie du fabricant accordant la garantie.

(9) L’utilisation de toutespiècesajoutéesou modifiéesentraînera le rejet d’une demande de garantie en accord avec le présent

article. En vertu du présent article, le fabricant accordant la garantie ne sera pastenu responsable de garantir lesdéfaillances

causéespar l’utilisation d’une pièce ajoutée ou modifiée.

(10) MTD fournira tousdocumentsdécrivant lesprocéduresou politiquesde garantie dansun délai de cinqjoursouvrésà compter

de la demande par la Commission desressourcesen air.

Listes de pièces soumises à la garantie d’émission

(1) Réservoir de carburant

Desinstructionsécritespour la maintenance et l’utilisation du système de contrôle desémissionspar évaporation seront fourniesau

propriétaire avec chaque nouveau moteur ou équipement.

SPECIFICATIONS

CAUSESOLUTION

Carburant vieux ou mal mélangé Faites-le régler par un concessionnaire agréé

Bougie encrassée Remplacez ou nettoyez-la

Pare-étincellescolmaté Nettoyez ou remplacez le pare-étincelles

CAUSESOLUTION

Tête de coupe engorgé d'herbesArrêtez le moteur et nettoyez l'accessoire

Tête de coupe mal aligné Chargez du fil neuf

Moulinet intérieur bloqué Remplacez le moulinet

Tête de coupe sale

Nettoyez le moulinet intérieur et la bobine extérieure

Fil soudé Démontez et déposez la partie soudée, et rembobinez le fil

Fil tordu durant la recharge Démontez puisrembobinez le fil

Quantité insuffisante de fil exposée

Enfoncez le bouton de butée et tirez le fil jusqu’à en extraire 102 mm

(4 po) à l’extérieur de le tête de coupe.

CAUSESOLUTION

Présence d'huile dansla tête de coupe Nettoyez le tête de coupe

Si vous avez besoin d'aide, contactez votre concessionnaire agréé.

LE MOTEUR MANQUE DE PUISSANCE OU SE CALE DURANT LA COUPE

LE FIL DE COUPE AVANCE DE MANIÈRE INCONTRÔLÉE

LA TÊTE DE COUPE NE FAIT PASAVANCER LE FIL

MOTEUR*

ARBRE D'ENTRAÎNEMENT ET TÊTE DE COUPE*

Type de moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refroidi par air, 2-temps

Course . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31,75 mm (1,25 po)

Cylindrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 cc (1,9 po3)

Régime de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.800+ tr/min

Régime ralenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.200-4.400 tr/min

Type d'allumage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Électronique

Contact d'allumage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interrupteur à berceau

Écartement de la bougie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,635 mm (0,025 po)

Lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mélange carburant/huile

Rapport carburant/huile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1

Carburateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Membrane, toutespositions

Démarreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EZ-Pull Version 3™

Silencieux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Chicane avec protection

Accélérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rappel manuel

Capacité du réservoir de carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 341 ml (12 oz)

Logement de l'arbre d'entraînement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tube acier

Manette desgaz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Détente à portée du doigt

Poidsde l’appareil (à vide, avec tête de coupe et protecteur, et poignée en D) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4,5 kg (10 lb)

Mécanisme de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bump HeadMC

Bandoulière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Facultatif

Diamètre de la bobine de fil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76,2 mm (3 po)

Diamètre du fil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,03 mm (0,080 po)

Diamètre du chemin de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43,18 cm (17 po)

NORMASPARA UNA OPERACION SEGURA

ADVERTENCIA: El no seguir una advertencia de seguridad puede conducir a que

usted u otraspersonassufran lesiones. Siga siempre lasprecaucionesde seguridad

para reducir el riesgo de incendio, descarga eléctrica y lesionespersonales.

PRECAUCIÓN:

El no seguir una advertencia de seguridad puede conducir a daño

patrimonial o a que usted u otraspersonassufran lesionespersonales. Siga siempre las

precaucionesde seguridad para reducir el riesgo de incendio, descarga eléctrica y

lesionespersonales.

Lossímbolosde seguridad se utilizan para llamar su atención sobre posiblespeligros. Lossímbolos

de seguridad y susexplicacionesmerecen toda su atención y comprensión. Lossímbolosde

seguridad no eliminan ningún peligro por sí mismos. Lasinstruccioneso advertenciasque ofrecen no

substituyen lasmedidasadecuadasde prevención de accidentes.

ALERTA DE SEGURIDAD:

Indica peligro, advertencia o precaución. Debe

prestar atención para evitar sufrir graveslesionespersonales. Puede ser utilizado junto

con otrossímboloso figuras.

NOTA: Le ofrece información o instruccionesque son esencialespara la operación o

mantenimiento del equipo.

PELIGRO: El no obedecer una advertencia de seguridad puede conducir a que usted u

otraspersonassufran graveslesiones. Siga siempre lasprecaucionesde seguridad para

reducir el riesgo de incendio, descarga eléctrica y lesionespersonales.

SIMBOLO SIGNIFICADO

PARACHISPAS

NOTA: Para los usuarios en tierras forestales de los EE.UU. y en los estados de California,

Maine, Oregon y Washington. Todoslosterrenosforestalesde losEE.UU. y el estado de California

(Códigosde RecursosPúblicos4442 y 4443), Oregon y Washington, requieren por decreto, que ciertos

motoresde combustión interna que se hagan funcionar en zonasboscosasy/o zonascubiertaspor

pastizales, estén equipadoscon un parachispas, que sean mantenidosen buen estado de

funcionamiento o que el motor sea construido, esté equipado y sea mantenido para evitar incendios.

Consulte losreglamentospertinentesa esosrequisitoscon lasautoridadesestataleso locales. El

incumplimiento de esosrequisitospuede responsabilizarle o someterle a la imposición de una multa.

Esta unidad fue equipada en la fábrica con un parachispas. Si requiere sustitución, hay una

Pantalla Parachispasdisponible, Pieza #753-05709 al contactar el departamento de servicio.

ADVERTENCIA

LASEMISIONESDEL MOTOR DE ESTE PRODUCTO CONTIENEN SUBSTANCIASQUIMICAS

QUE EL ESTADO DE CALIFORNIA CONOCE COMO CAUSANTESDECANCER, DEFECTOS

DE NACIMIENTO U OTROSDAÑOSREPRODUCTIVOS.

LEA TODASLASINSTRUCCIONESANTESDE LA OPERACION

• Lea todaslasinstruccionescon cuidado. Conozca bien loscontrolesy el uso correcto

de la unidad.

• No opere esta unidad si está cansado, enfermo, o bajo losefectosdel alcohol, drogaso

medicamentos.

•Losniñosy losadolescentesmenoresde 15 añosno deben operar lasunidades,

excepto por losadolescentesguiadospor un adulto.

•Inspeccione la unidad antesde utilizarla. Cambie laspartesdañadas. Verifique si existen pérdidas

de combustible. Asegúrese de que lossujetadoresestén bien colocadosy asegurados. Cambie

laspartesaccesoriasde corte que estén quebradas, cascadaso dañadasde cualquier forma.

Asegúrese de que el accesorio de corte está bien instalado y ajustado con firmeza. Asegúrese de

que la protección accesoria de corte esté bien conectada y colocada según se recomienda.

•Use sólo línea de repuesto del fabricante del equipo original de 0.080 pulgadas(2.03 mm)

de diámetro. No use nunca línea reforzada con metal, alambre, cadena ni soga, etc. Estas

pueden desprenderse y convertirse en un proyectil peligroso.

• Tenga en cuenta el riesgo de lesionesen la cabeza, manosy pies.

• Oprima el control del regulador y verifique que regrese automáticamente a la posición

de mínima. Haga todoslosajusteso reparacionesantesde usar la unidad.

• Limpie el área de corte antesde cada uso. Retire todoslosobjetoscomo rocas, vidrios

rotos, clavos, alambre o cuerda loscualespueden ser despedidoso enredarse en el

accesorio de corte. Aleje a todoslosniños, espectadoresy animalesdomésticos.

Mantenga todoslosniños, espectadoresy animalesdomésticosa un radio de por lo

menos50 pies(15 m); aún así puede existir un riesgo de objetosdespedidoscontra los

espectadores. Losespectadoresdeben usar protección para susojos. Si alguien se le

acerca, pare el motor y el accesorio de corte de inmediato.

•Esta unidad no fue diseñada para ser usada como cortamalezas. No conecte ni opere

esta unidad con ningún tipo de cuchilla ni accesorio para cortar malezas.

ADVERTENCIASDE SEGURIDAD PARA LOSRECORTADORESA GASOLINA

• Guarde el combustible en envasesque hayan sido diseñadosy aprobadospara el

almacenamiento de dichosmateriales.

• Antesde llenar el tanque de combustible, apague siempre el motor y espere que se enfríe.

No retire nunca la tapa del tanque de combustible ni cargue combustible mientrasel motor

esté caliente. No opere nunca la unidad sin la tapa del combustible colocada firmemente

en su lugar. Afloje la tapa del combustible lentamente para disipar la presión del tanque.

• Mezcle y cargue el combustible en un área exterior bien ventilada donde no haya chispas

ni llamas. No fume mientrascarga o mezcla el combustible. Limpie de inmediato todo el

combustible que se haya derramado.

• Evite crear una fuente de encendido por combustible derramado. No arranque el motor

hasta que se hayan disipado losvaporesdel combustible.

• Aleje la unidad a por lo menos30 pies(9.1 m.) del lugar de carga de combustible antes

de arrancar el motor. No fume, mantenga laschispasy lasllamasabiertaslejosdel área

mientrascarga el combustible u opera la unidad.

DURANTE LA OPERACION

• No arranque ni opere la unidad en una sala o edificio cerrado. Losgasesde escape de

monóxido de carbono pueden ser letalesen un área cerrada. Opere esta unidad sólo en

un área exterior bien ventilada.

•Use lenteso gafasde protección que cumplan con lasnormasANSI Z87.1–1989 y

ADVERTENCIA: Se deben seguir lassiguientesreglasde seguridad

cuando use la unidad. Por favor lea estasinstruccionespara su propia

seguridad y lasde losespectadores, antesde hacer funcionar la unidad. Por

favor mantenga estasinstruccionesen un lugar seguro para uso futuro.

protección para susoídos/audición mientrasopere esta unidad. Use siempre una

máscara facial o para protegerse contra el polvo si la operación levanta polvo.

•Use pantaloneslargosy gruesos, botas, guantesy camisa de manga larga. No use ropa

holgada, alhajas, pantalonescortos, sandaliasni esté descalzo. Sostenga el cabello

sobre el nivel de loshombros.

• La protección accesoria de corte debe estar siempre colocada en su lugar mientras

opere la unidad. No opere la unidad con lasdoslíneasde corte extendidas, y la línea

correcta instalada. No extienda la línea de corte másallá de la longitud de la protección.

•Esta unidad no tiene embrague. El accesorio de corte continúa girando cuando el motor está en

marcha en vacío. Para evitar lesiones, haga que un técnico de servicio autorizado ajuste la unidad.

•Ajuste la manija en D a su tamaño de modo que le brinde el mejor agarre.

•Asegúrese de que el accesorio de corte no está en contacto con ningún objeto antesde

arrancar la unidad.

•Use la unidad únicamente con la luz del día o con buena luz artificial.

• Evite arrancar la unidad accidentalmente. Colóquese en posición de inicio siempre que

tire de la cuerda de arranque. El operador y la unidad deben estar en una posición

estable al comenzar. Lea lasinstruccionesde Arranque y Apagado.

•Use la herramienta adecuada. No use esta unidad para ninguna tarea para la cual no ha

sido diseñada.

• No se estire demasiado. Mantenga siempre una posición y equilibrio adecuados.

•Sostenga siempre la unidad con ambasmanosmientrasesté en funcionamiento.

Sostenga con firmeza tanto el mango como la manija auxiliar.

• Mantenga lasmanos, la cara y lospieslejosde todaslaspartesmóviles. No intente

tocar ni detener el accesorio de corte mientrasgira.

• No toque el motor, el bastidor del engranaje ni el silenciador. Estaspartesse calientan mucho

con la operación. Luego de apagar la unidad, permanecen calientesdurante un tiempo breve.

• No opere el motor a una velocidad mayor que la necesaria para cortar, recortar o recortar

losbordes. No haga funcionar el motor a alta velocidad mientrasno está cortando.

• Apague siempre el motor cuando demore el corte o mientrascamina entre zonasde corte.

•Si golpea o se enreda con algún objeto extraño, apague el motor de inmediato y

verifique si hay daños. Repare todoslosdañosantesde volver a intentar operar la

unidad. No opere la unidad si tiene piezasflojaso dañadas.

• Apague el motor para realizar todo el mantenimiento, reparacioneso cambio del

accesorio de corte u otrosaccesorios.

•Use sólo piezasy accesoriosde repuesto del fabricante del equipo original para esta

unidad. Puede obtenerlosen su proveedor de servicio autorizado. El uso de piezasy

accesoriosque no son equipo origina; puede causar graveslesionesal operador o el

daño de su unidad, y la cancelación de su garantía.

• Mantenga la unidad libre de vegetación y otrosmateriales. Pueden alojarse entre el

accesorio de corte y la protección.

• Para reducir el riesgo de incendio, cambie lossilenciadoresy amortiguadoresde

chispasdefectuosos, mantenga el motor y el silenciador libre de pasto, hojas, grasa

excesiva o acumulacionesde carbono.

OTRASADVERTENCIASDE SEGURIDAD

• No guarde nunca la unidad con combustible en el tanque en un edificio donde losgases

puedan llegar a una llama abierta o a una chispa.

•Espere que el motor se enfríe antesde guardar o transportar la unidad. Asegúrese de

que la unidad esté segura al transportarla.

• Guarde la unidad bajo llave en un lugar adecuado y seco para evitar que sea usada por

personasno autorizadasy se dañe, fuera del alcance de losniños.

• Nunca moje ni rocíe la unidad con agua ni con ningún otro líquido. Mantenga las

manijassecas, limpiasy sin residuos. Limpie la unidad luego de cada uso, lea las

instruccionesde Limpieza y Almacenamiento.

• Guarde estasinstrucciones. Consúltelascon frecuencia y utilícelaspara enseñar a otros

usuarios. Si le presta esta unidad a alguien, préstele también estasinstrucciones.

ADVERTENCIA: La gasolina esmuy inflamable y susgasespueden

explotar si se encienden. Tome lassiguientesprecauciones:

• IMPORTANTE INFORMACION DE SEGURIDAD •

LLAMADASA APOYO AL CLIENTE

Toda la información, lasilustracionesy lasespecificacionescontenidasen este manual se basan en la

información másreciente disponible en el momento de impresión del manual. Nosreservamosel derecho

de hacer cambiosen cualquier momento sin aviso previo.

Llame 1-888-864-3578 en EE.UU. o al 1-800-668-1238 en Canada para obtener una lista de

distribuidoresde servicio localizadoscerca de usted. Para obtener másdetallessobre su unidad, visite

nuestro sitio en www.mtdproducts.com.

NO REGRESE SU UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTIA,

DEBERA PRESENTAR PRUEBA DE SU COMPRA.

ESTE PRODUCTO ESTA CUBIERTO POR UNA O MASPATENTESDE EE.UU., OTRASPATENTES

EN TRAMITE.

El servicio de esta unidad, ya sea durante o despuésdel período cubierto por la garantía, debe ser

realizado solamente por un proveedor de serviciosautorizado y aprobado.

Copie el número de serie aquí:

S/N : ITEM :

MODEL :

Copie el número del modelo/ pieza del fabricante aquí:

Antesde que empiece a ensamblar su nuevo equipo, por favor ubique la placa que contiene

el modelo de la unidad y escriba esa información en el espacio en blanco aquí debajo. Aquí

debajo se explica la muestra de una placa del modelo.

En un esfuerzo por reducir el impacto en los bosques, y reducir las

emisiones de carbono y de gas de efecto invernadero, MTD está

utilizando menos papel reduciendo el tamaño del texto de este manual.

PROPOSICIÓN 65 DE CALIFORNIA

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad.

De no hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

SI TIENE PREGUNTAS, LLAME AL 1-888-864-3578 EN EE.UU.

O AL 1-800-668-1238 EN CANADA

INDICE DE CONTENIDOS

Llamadasa apoyo al cliente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Normaspara una operación segura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Instruccionesde ensamble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Información del aceite y del combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Instruccionesde arranque y apagado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Instruccionesde operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Instruccionesde mantenimiento y reparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Cuadro de solución de problemas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Especificaciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

CONSERVE ESTASINSTRUCCIONES

•SIMBOLO DE ALERTA DE SEGURIDAD

IIndica peligro, advertencia o precaución. Puede ser utilizado junto con otros

símboloso figuras.

• ADVERTENCIA DE SUPERFICIE CALIENTE

No toque un silenciador ni un cilindro caliente. Puede quemarse. Estaspartesse calientan

mucho con el uso. Luego de apagarse permanecen calientesdurante un corto tiempo.

• ADVERTENCIA - LEA EL MANUAL DEL OPERADOR

Lea el manual del operador y siga todaslasadvertenciase instruccionesde

seguridad. De no hacerlo, el operador y/o losespectadorespueden sufrir graves

lesiones.

•USE PROTECCION OCULAR Y AUDITIVA

ADVERTENCIA:

Losobjetosarrojadospor la unidad y el ruido fuerte

pueden causar graveslesionesocularesy pérdida auditiva. Utilice protección

ocular que cumpla con lasnormasANSI Z87.1–1989 y protección auditiva

cuando opere esta unidad. Use una careta completa cuando la necesite.

• MANTENGA ALEJADOSA LOSESPECTADORES

ADVERTENCIA:

Mantenga a todoslosespectadores, en especial a niñosy

animalesdomésticosa por lo menos50 pies(15 m.) del área de corte.

•LOSOBJETOSDESPEDIDOSY LA CUCHILLA ROTATIVA PUEDEN

CAUSAR GRAVESLESIONES

ADVERTENCIA:

No opere esta unidad si la protección plástica de línea no

está colocada en su lugar. Manténgase alejado de la cabeza de corte giratorio.

SIMBOLO SIGNIFICADO

• CONTROL DEL OBTURADOR

1 • Posición de OBTURACIÓN COMPLETA

2 • Posición de OBTURACIÓN PARCIAL

3 • Posición de MARCHA

• COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio, nuevo y sin plomo.

• INDICADOR DE ACEITE

Consulte el manual del operador para obtener información acerca del tipo

correcto de aceite.

• CONTROL DE ENCENDIDO Y APAGADO

ENCENDIDO /ARRANQUE /MARCHA

• CONTROL DE ENCENDIDO Y APAGADO

APAGADO o PARADO

• SIMBOLOSDE SEGURIDAD E INTERNACIONALES•

Este manual del operador describe lossímbolosy figurasde seguridad e internacionalesque pueden aparecer en este producto. Lea el manual del operador para obtener información

completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.

SIMBOLO SIGNIFICADO

CONOZCA SU UNIDAD

NORMASPARA UNA OPERACION SEGURA

APLICACIONES

Como recortadora:

• Corte de césped y hierbasdelgadas

• Recorte de bordes

• Recorte decorativo alrededor de árboles,

cercos, etc.

BL100

BL150

Palanca azul Cubierta del

silenciador/

filtro de aire

Tapa del

combustible

Mango del

eje

Bombilla del

cebador

Bujía de

encendido

Silenciador

Control del

regulador

Manija en D

Mango de la

cuerda de

arranque

Control de encendido

y apagado

Bastidor del eje

Cuchilla de

corte de línea

Cabeza de corte

Protector cabeza

de corte

INSTALACIÓN Y AJUSTE DE LA MANIJA EN D

1. Empuje la manija en D hacia abajo sobre el bastidor del eje de modo que la manija se incline hacia adelante del mango del eje (Fig. 1).

El orificio del perno cuadrado de la manija queda hacia la derecha.

2. Coloque el perno del hombro en el orificio cuadrado en la manija y empújelo. Ponga la arandela en el perno al lado izquierdo de la

manija y enrosque la tuerca de mariposa en el perno. No la apriete hasta que ajuste el mango.

3. Gire la manija en D para colocar el mango sobre la parte superior del bastidor del eje.

Colóquela a por lo menos6 pulgadas(15.24 cm) del extremo del mango del eje.

Mientrassostiene la unidad en posición de operación (Fig. 2), coloque la manija en D en el lugar que le

brinde el mejor agarre.

Ajuste la tuerca de mariposa hasta que la manija en D quede firme.

INSTALACIÓN DEL ACCESORIO PROTECTOR DE CORTE

Siga estasinstruccionessi el accesorio protector de corte no está instalado en su unidad.

BL150

1. Deslice el protector accesorio de corte en el montaje del protector sobre el accesorio de corte.

Alinee losorificiosde lostornillosdel protector con losorificiosdel accesorio de corte (Fig. 3).

2. Coloque uno de lostres(3) provistoscontratuerca hexagonal en uno de lostresorificios

cóncavosde la parte superior del protector

accesorio de corte (Fig. 4).

3. Instale un tornillo en el orificio de la base del

protector accesorio de corte. Atorníllelo en la

tuerca instalada en el paso 2 (Fig. 5). No lo

ajuste.

4. Repita lospasos2 y 3 hasta haber

comenzado lostrestornilloscon un

destornillador Phillips, luego ajústelosbien.

BL100

Coloque el protector del accesorio de corte en el

bastidor del eje. Cerciórese de que el soporte de

montaje de la guardera se deslice en la ranura

situada en el borde del protector de corte. Gire el

protector en sentido antihorario hasta que quede

en su lugar (Fig. 3). Losorificiosen el soporte de

montaje de la guardera y el protector del

accesorio de corte se alinearán.

2. Desde el interior del protector del accesorio

de corte, empuje el perno cuadrado a través

del orificio hasta que el extremo con roscas

sobresalga a travésdel soporte de montaje

de la guardera.

3. Ponga la arandela en el perno, y después

atornille la tuerca de mariposa y apriétela. La

Figura 5 muestra el proceso de instalación

desde un ángulo por debajo de la unidad.

INSTRUCCIONESDE ENSAMBLE

Mango del eje Bastidor

del eje Manija en D

Ajuste

Tuerca de

mariposa

Perno

Fig. 1

Arandela

Mínimo de

15.24 cm (6

pulgadas)

Bastidor del eje

Montaje del

protector

Protector

accesorio de

corte

Accesorio

de corte

Fig. 2

Tuercas

(3)

Orificios cóncavos

Contratuerca

hexagonal

(3) Tornillos

Fig. 3

Soporte de

montaje de la

guardera

Protector accesorio

de corte

Fig. 4

Soporte de montaje

de la guardera Arandela

Tuerca de

mariposa

Perno

Fig. 5

INFORMACIÓN DEL ACEITE Y DEL COMBUSTIBLE

INSTRUCCIONESDE ARRANQUE Y APAGADO

ADVERTENCIA: Use esta unidad sólo en un área exterior bien ventilada. Los

gasesde escape de monóxido de carbono pueden ser letalesen un área cerrada.

ADVERTENCIA: Evite losarranquesaccidentales. Colóquese en posición de

inicio cuando tire de la cuerda de arranque (Fig. 8). El operador y la unidad deben

estar en una posición estable al arrancar la unidad para evitar graveslesiones

personales.

INSTRUCCIONESPARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE

El combustible viejo o mal mezclado son losmotivosprincipalesdel mal funcionamiento de la

unidad. Asegúrese de usar combustible nuevo, limpio y sin plomo. Siga lasinstruccionesen

detalle para mezclar correctamente el aceite y el combustible.

Definición de los combustibles de mezcla

Loscombustiblesactualescon frecuencia son una mezcla de gasolina y oxigenantescomo por ejemplo

etanol, metanol o MTBE (éter). El combustible mezclado con alcohol absorbe agua. Una cantidad tan

pequeña como el 1% de agua en el combustible puede causar la separación del combustible y el aceite.

Forma ácidoscuando está almacenado. Cuando use combustible mezclado con alcohol, use combustible

nuevo (de menosde 60 días).

Uso de combustibles de mezcla

Si usted opta por usar un combustible de mezcla o si su uso esinevitable, tome lasprecauciones

recomendadas.

•Use siempre una mezcla fresca de combustible según lo indica su manual del operador.

• Agite siempre la mezcla de combustible antesde cargarlo en la unidad.

• Drene el tanque y haga funcionar el motor en seco antesde guardar la unidad.

Uso de aditivos en el combustible

La botella de aceite de 2 ciclosque vino con su unidad contiene un aditivo en el combustible que ayudará a inhibir la corrosión y a reducir la

formación de depósitosde goma. Se recomienda que use sólo el aceite de 2 cicloscon esta unidad. Si esinevitable, use un buen aceite de 2

cicloselaborado para motoresenfriadospor aire junto con un aditivo para el combustible como por ejemplo el estabilizador de gasolina STA-

BIL® o similar. Agregue 23 mL (0,8 onzas) de aditivo de combustible por galón de combustible de acuerdo con lasinstruccionesdel envase.

NUNCA agregue aditivosdirectamente en el tanque de combustible de la unidad.

Mezcle bien la proporción correcta de aceite para motor de 2 ciclosy gasolina sin plomo en una lata de combustible por separado. Use una

proporción de 40:1 de combustible y aceite. No losmezcle directamente en el tanque de combustible de la unidad. Consulte las

proporcionesespecíficasde mezcla de gasolina y aceite en la tabla siguiente.

NOTA:

3,8 litros(un galón) de gasolina sin plomo mezclada con una botella de 95 mL (3,2 onzas) de aceite de 2 ciclosesuna proporción de 40:1 de

combustible y aceite.

NOTA: Elimine la mezcla vieja de aceite y combustible de acuerdo con losreglamentosfederales, estatalesy locales.

ADVERTENCIA: Saque la tapa del combustible lentamente para evitar lesionarse con el rociado del combustible. No

opere nunca la unidad sin la tapa del combustible firmemente colocada en su lugar.

ADVERTENCIA: Cargue el combustible en un área exterior limpia y bien ventilada. Limpie de inmediato todo

combustible que se haya derramado. Evite crear una fuente de encendido con el combustible derramado. No arranque el

motor hasta que se hayan evaporado losgasesdel combustible.

PRECAUCIÓN:

Para que el motor funcione correctamente y con la mayor fiabilidad, preste mucha atención a lasinstruccionesde

mezcla de aceite y combustible del envase de aceite de 2 ciclos. El uso de combustible mezclado en forma incorrecta puede dañar

seriamente el motor.

ADVERTENCIA: La gasolina esmuy inflamable. Losgasespueden explotar si se encienden. Apague siempre el motor y

espere que se enfríe antesde cargar el tanque de combustible. No fume mientrasllena el tanque. Mantenga laschispasy

lasllamaslejosdel área.

INSTRUCTIONSDE DÉMARRAGE

Apagado (O)

Control de

encendido

y apagado

Arranque (I)

Fig. 6

Posición 1 Posición 3

Posición 2

Palanca

azul

Fig. 7

La Posición que

empieza

Cuerda de

arranque

Control del

regulador

Fig. 8

Bombilla del

cebador

1. Mezcle la gasolina con el aceite. Llene el tanque de combustible con la mezcla de

combustible/aceite. Vea lasInstruccionespara Mezclar el Aceite y el Combustible.

2. Coloque el control de encendido y apagado en posición de ENCENDIDO (I) (Fig. 6).

3. Oprima completamente el cebador y suéltelo 10 veces. Hágalo lentamente. Se deberá

ver un poco de combustible en el cebador y en lastuberíasde alimentación de

combustible (Fig. 7). Si no puede ver el combustible en el cebador, oprímalo y suéltelo

tantasvecescomo sea necesario hasta que vea combustible en el mismo.

4. Coloque la palanca azul en Posición 1 (Fig. 7).

5. Soporte en la posición de arranque (Fig. 8) y apriete el control de aceleración. Hale

enérgicamente el cordón de arranque 5 veces.

NOTA: La unidad usa EZ-Pull Version 3™, lo cual reduce considerablemente el esfuerzo

requerido para arrancar el motor.

6. Coloque la palanca azul en Posición 2.

7. Mientrasaprieta el control del obturador, hale el cordón de arranque con energía hasta

que el motor arranque.

8. Mantenga oprimido el regulador y deje que el motor se caliente durante 30 a 60 segundos.

NOTA: A temperaturasmásfrías, el motor puede tardar másen calentarse y en alcanzar la

velocidad máxima de funcionamiento.

NOTA: La unidad se ha calentado debidamente cuando el motor acelera sin titubear.

9. Una vez que se haya calentado el motor, coloque la palanca azul del obturador en la

Posición 3 (Fig. 7).

10. Mientrasoprime el control del regulador, déjelo funcionar de 60 segundosadicional. La

unidad está lista para usarse.

SI...

El motor titubea, regrese la palanca del obturador a la

Posición 2

(Fig. 7) y siga calentándolo.

SI...El motor no arranca, regrese al paso 3.

SI...El motor no arranca despuésde variosintentos, coloque la palanca azul en la Posición 3

y oprima el control del regulador. Hale la cuerda del arranque con fuerza de 3 a 8 veces.

El motor deberá arrancar. Si no sucede así, repita el procedimiento.

SI SE CALIENTA...

El motor ya está caliente, cerciórese de que el control de

Encendido/Apagado esté en la posición de Encendido [ON] y arranque la unidad con la

palanca azul en la

Posición 2

. Despuésde que la unidad arranque, mueva la palanca azul a

Posición 3

INSTRUCCIONESDE APAGADO

1. Saque la mano del control del regulador. Deje enfriar el motor en marcha en vacío.

2. Coloque el control de encendido y apagado en posición de APAGADO (O).

PROPORCION DE LA MEZCLA = 40 : 1

GASOLINA SIN

PLOMO ACEITE DE 2

CICLOS

3,8 LITROS

(1 GALON de

EE.UU.)

95 mL

(3,2 ONZAS

FLUIDAS)

1 LITRO 25 mL

INSTRUCCIONESDE OPERACIÓN

COMO SOSTENER EL RECORTADOR

Antesde operar esta unidad, párese en posición de operación (Fig. 9). Verifique lo siguiente:

• El operador tiene protección ocular y ropa adecuada.

• El brazo derecho está levemente doblado, y la mano está sosteniendo el mango del eje.

• El brazo izquierdo está recto y la mano sostiene la manija en D.

• La unidad está debajo del nivel de la cintura.

• El accesorio de corte está paralelo al suelo y hace fácil contacto con la vegetación que

va a ser cortada sin que el operador tenga que inclinarse.

AJUSTE DE LA LONGITUD DE LA LINEA DE CORTE

El accesorio de corte Bump Head™ le permite soltar línea de corte sin apagar el motor. Para

soltar máslínea, golpee suavemente el accesorio de corte contra el suelo (Fig. 10) mientras

opera el recortador a alta velocidad.

NOTA: Mantenga siempre la línea de corte completamente extendida. Esmásdifícil soltar

línea al acortarse la línea de corte.

Cada vez que se golpea la cabeza, se suelta alrededor de 1 pulgada (25.4 mm) de línea de

corte. La cuchilla en la protección del accesorio de corte detendrá la línea en la longitud

correcta si se suelta demasiada línea.

Para obtener mejoresresultados, golpee la perilla percuisva sobre terreno limpio o tierra dura.

Si intenta soltar la línea sobre el césped alto, el motor podrá ahogarse.

NOTA: No apoye la perilla percuisva sobre el suelo mientrasla unidad esté en funcionamiento.

ADVERTENCIA: Use siempre protección para susojos, audición, piesy cuerpo para reducir el riesgo de una lesión al

operar esta unidad.

INSTRUCCIONESDE MANTENIMIENTO Y REPARACIÓN

PROGRAMA DE MANTENIMIENTO

Estosprocedimientosrequeridospara el mantenimiento deben ser realizadoscon la frecuencia indicada en la tabla. Deben ser incluidos

como parte de toda puesta a punto de cada temporada.

NOTA: Algunosprocedimientosde mantenimiento pueden requerir el uso de herramientaso habilidadesespeciales. Si no está seguro acerca de estos

procedimientos, lleve su unidad a un establecimiento de reparación, persona o distribuidor de servicio autorizado que arregle motorespara uso

fuera de la carretera.

NOTA: El mantenimiento, la sustitución o arreglo de dispositivospara el control de emisionesy sistemaspueden ser hechospor cualquier

establecimiento de reparación, persona o proveedor de servicio autorizado que arregle motorespara uso fuera de la carretera.

A fin de garantizar el máximo desempeño del motor, puede ser necesario inspeccionar la lumbrera de escape del motor despuésde 50 horasde

funcionamiento. Si usted observa pérdida de RPM, funcionamiento deficiente o falta general de aceleración, esposible que sea necesario

realizar este mantenimiento. Si usted considera que su motor necesita esta inspección, haga que un establecimiento de reparación, persona o

proveedor de servicio autorizado que arregle motorespara uso fuera de la carretera le preste el servicio. NO intente realizar este proceso usted

mismo ya que puede ocasionar dañosal motor producto de loscontaminantesque se encuentran en el proceso de limpieza de la lumbrera.

ADVERTENCIA: Para evitar lesionespersonalesgraves, nunca realice mantenimiento ni reparacionescon la unidad

funcionando. Realice siempre el mantenimiento y lasreparacionescon la unidad fría. Desconecte el cable de la bujía de

encendido para cerciorarse de que la unidad no arrancará.

FRECUENCIA MANTENIMIENTO REQUERIDO CONSULTE

Antesde arrancar el motor

Llene el tanque de combustible con la mezcla correcta de aceite y combustible. p. 11

Cada 10 horasLimpie y vuelva a aceitar el filtro de aire. p. 12

Cada 25 horasExamine el parachispasy límpielo.

Inspeccione la condición y la separación de la bujía de encendido. p. 12

p. 12

Cada 50 horas

Inspeccione si la lumbrera de escape y la rejilla del parachispasestán tupidasu obstruidaspara

garantizar losnivelesmáximosde rendimiento.

p. 12

INSTALACION DE LA LINEA

Esta sección cubre la instalación de la línea SplitLine™ y de la línea individual regular.

Use siempre línea de repuesto del fabricante del equipo original de 0.080 pulg. (2.03 mm). Una

línea que no sea la indicada puede causar que el motor se recaliente o falle.

Existen dosmétodospara cambiar la línea de corte.

• Bobine el carrete interior con línea nueva.

• Instale un carrete interior prebobinado

Bobinado del carrete interior existente

Sostenga la bobina exterior con una mano y desenrosque la Bump Knob™ en sentido antihorario

(Fig. 12). Inspeccione el perno de adentro de la perilla percusiva para verificar que se mueva con

libertad. Cambie la perilla percusiva si está dañada.

2. Saque el carrete interior de la bobina exterior (Fig. 13).

Saque el resorte del carrete interior (Fig. 13).

4. Use un paño limpio para limpiar el carrete interior, el resorte, el eje y la bobina exterior.

5. Verifique el desgaste de losdientesde posición del carrete interior y bobina exterior (Fig. 14). Si

esnecesario, saque la rebaba o cambie el carrete y la bobina.

NOTA: La línea SplitLine™ sólo puede usarse con el carrete interior con losorificiosranurados. La

línea individual puede usarse en cualquier tipo de carrete interior. Use la Figura 15 para

identificar el carrete interior que usted tiene.

NOTA: Use siempre la longitud correcta de línea cuando instale la línea de corte en la unidad. La

línea puede no soltarse en forma adecuada si esdemasiado larga.

Instalación de la línea individual

Lea la instalación de la línea SplitLine™ en el paso 8

6. Tome aproximadamente 20 pies(6 m) de nueva línea

de corte, enlácela en doslongitudesiguales. Inserte

cada extremo de la línea a travésde uno de losdos

orificiosdel carrete interior (Fig. 16). Pase la línea a

travésdel carrete interior de modo que el lazo sea lo

máspequeño posible.

7. Bobine laslíneasen capasparejasy ajustadassobre el

carrete (Fig. 17). Bobine la línea en la dirección indicada

en el carrete interior. Coloque su dedo índice entre las

doslíneaspara evitar que se superpongan. No

superponga losextremosde la línea. Proceda al paso 11.

Instalación de la línea SplitLine™

Tome aproximadamente 10 pies(3 m) de nueva línea de

corte. Inserte un extremo de la línea a travésde uno de los

orificiosdel carrete interior (Fig. 18). Pase la línea a través

del carrete interior hasta que queden sólo 4 pulgadasfuera.

9. I

nserte el extremo de la línea en el orificio abierto del

carrete interior y tire de la línea en forma ajustada a fin de

que el lazo sea lo máspequeño posible (Fig. 18).

10. Antesde bobinar, separe la línea alrededor de 6 pulgadas.

11. Bobine la línea en capasparejasy ajustadasen la

dirección indicada en el carrete interior.

NOTA: Si no bobina la línea en la dirección indicada, el

accesorio de corte no funcionará en forma correcta.

12. Inserte losextremosde la línea en lasdosranurasde

fijación (Fig. 19).

13. Inserte losextremosde la línea a travésde losojalillos

de la bobina exterior y coloque el carrete interior con el

resorte dentro de la bobina exterior (Fig. 20). Empuje el

carrete interior y la bobina exterior entre sí.

NOTA: El resorte debe estar ensamblado en el carrete interior

antesde volver a ensamblar el accesorio de corte.

14.

Sostenga el carrete interior en su lugar y coloque e instale la

perilla percusiva enroscándola en sentido horario. Ajuste bien.

15. Mientrassostiene el carrete interior y la bobina exterior,

tome losextremosy tire con firmeza para soltar la línea

de lasranurasde fijación de la bobina.

INSTALACIÓN DE UN CARRETE PREBOBINADO

1. S

ostenga la bobina exterior con una mano y desenrosque la perilla percusiva en sentido antihorario

(Fig. 12). Inspeccione el perno dentro del botón de tope para verificar que se mueva con libertad.

Cambie el botón de tope si está dañado.

2. Saque el carrete interior viejo de la bobina exterior (Fig. 13).

3. S

aque el resorte del carrete interior viejo (Fig. 13).

4. Coloque el resorte en el carrete interior nuevo.

NOTA: El resorte debe estar ensamblado en el carrete interior antesde volver a instalar el

accesorio de corte.

5. Inserte losextremosde la línea en losojalillosde la bobina exterior (Fig. 20).

6. Coloque el nuevo carrete interior dentro de la bobina exterior. Empuje el carrete interior y la

bobina exterior entre sí. Mientrassostiene el carrete interior y la bobina exterior, tome los

extremosy tire con firmeza para soltar la línea de lasranurasde retención de la bobina.

7. Sostenga el carrete interior en su lugar e instale el botón de tope girándolo en sentido horario.

Ajuste bien.

MANTENIMIENTO DEL FILTRO DE AIRE

Remoción de la cubierta del silenciador/ filtro de aire

1. Coloque la palanca azul en Posición 2.

NOTA: La palanca azul debe estar en Posición 2 (Fig. 21) para sacar la cubierta del silenciador/filtro de aire.

2. Saque loscuatro (4) tornillosque sostienen la cubierta del silenciador / filtro de aire (Fig. 21). Use un destornillador de broca Torx N° T20.

3. S

aque la cubierta del motor. No la fuerce.

Limpieza del Filtro de Aire

Limpie y vuelva a aceitar el filtro de aire cada 10 horasde operación. Esuna de laspartescuyo mantenimiento esimportante. No

mantener debidamente su filtro de aire puede resultar en funcionamiento inadecuado o puede causar daño permanente a su motor.

1. Saque la cubierta del silenciador / filtro de aire. Lea la sección de Remoción de la cubierta del silenciador / filtro de aire.

2. Gire la tapa y ubique el filtro de aire adentro. Saque el filtro de aire de adentro de la tapa del filtro de aire / silenciador (Fig. 22)

3. Lave el filtro con agua y detergente (Fig. 23). Enjuague bien el filtro. Escurra el exceso de agua. Déjelo secar por completo.

4. Aplique suficiente aceite limpio SAE 30 para recubrir ligeramente el filtro (Fig. 24).

5. Apriete el filtro para esparcir y retirar el exceso de aceite (Fig. 25).

6. Cambie el filtro de aire dentro de la tapa del filtro de aire / silenciador (Fig. 22).

BL100

BL150

Fig. 9

BL100

BL150

Fig. 10

PRECAUCIÓN: No saque ni altere el ensamble de la cuchilla limitadora de

línea. La longitud excesiva de la línea causará el recalentamiento del motor. Esto

puede causar graveslesionespersonaleso daño a la unidad.

ADVERTENCIA: No use nunca línea reforzada con metal, alambre, cadena ni

soga, etc. Estoselementospueden desprenderse y convertirse en un proyectil

peligroso.

Para usar SÓLO

con línea

individual

Orificios

ranurados

Fig. 15

Lazo

Fig. 16 Fig. 17

Lazo

Fig. 18

Para usar con

SplitLine™ o línea

individual

Perno

Bump Knob™

Fig. 12

Bobina

exterior

Resorte

Carrete

interior

Fig. 13

Dientes de posición

Fig. 14

ADVERTENCIA: Para evitar graveslesionespersonales, apague siempre su

recortador y espere que se enfríe antesde limpiarlo o realizar todo tipo de

mantenimiento.

Blue Choke

Lever

Screws

Position 2

Fig. 21

Screws

Ranuras de

fijación

Fig. 19

Resorte

Fig. 20

Ojalillos

NOTA: Si opera la unidad sin el filtro de aire y el ensamble

de la cubierta del silenciador / filtro de aire, su

garantía quedará ANULADA.

Reinstalación de la cubierta del silenciado /filtro de aire

1. Coloque la cubierta del silenciador / filtro de aire sobre

la parte posterior del carburador y del silenciador.

Alinee losorificiosde lostornillos.

2. Inserte loscuatro (4) tornillosen losorificiosde la

cubierta del silenciador / filtro de aire (Fig. 21) y

ajústelos. No los ajuste demasiado.

MANTENIMIENTO DEL PARACHISPAS

1. Quite el filtro de aire / tapa del silenciador. Ver

Remoción de la Tapa del Filtro / Silenciador.

2. Localice el silenciador, pero no lo quite. Busque el

tornillo en la parte inferior del silenciador (Fig. 26).

Quite el tornillo usando una llave torx No. 20 o un

destornillador plano.

3. Levante cuidadosamente haciendo palanca el lado

izquierdo de la cubierta del parachispas. Dos

lengüetasactúan como bisagrasen el lado derecho de

la cubierta. Abra con un golpe rápido la cubierta del

parachispas, como si fuera una puerta, y despuéshale

laslengüetaspara sacarlasde lasranurasdel

silenciador.

4. Con un destornillador de punta plana, levante

cuidadosamente haciendo palanca la rejilla del

parachispas, sacándola del interior de la cubierta del parachispas.

5. Limpie la rejila del parachispascon un cepillo de cerdasmetálicas. Cámbiela si está dañada o

si no la puede limpiar completamente.

6. Reinstale la rejilla del parachispas, ajustándola en forma ceñida de nuevo en la cubierta del parachispas.

7. Reinstale lasdoslengüetasde la cubierta en lasdosranurasy cierre la cubierta del

parachispascon un golpe rápido.

8. Vuelva a colocar el tornillo que quitó en el Paso 2 y apriétele firmemente.

9. Reinstale la tapa del filtro de aire / silenciador.

AJUSTE DEL CARBURADOR

La velocidad lenta del motor puede ser ajustada por la cubierta del silenciador / filtro de aire (Fig. 27).

NOTA: Losajustesrealizadossin cuidado pueden dañar seriamente su unidad. Losajustesdel carburador deben ser realizadospor un

proveedor de servicio autorizado.

Controle la mezcla del combustible

Una mezcla incorrecta o vieja de combustible esen general el motivo por el cual la unidad no funciona adecuadamente. Drene y vuelva a

llenar el tanque con combustible nuevo y bien mezclado antesde hacer ningún ajuste. Consulte la Información sobre Aceite y Combustible.

Limpie el filtro de aire

La condición del filtro de aire esimportante para la operación de la unidad. Un filtro de aire sucio

limitará el flujo de aire y cambiará la mezcla de combustible y aire en el carburador. Esto con

frecuencia se confunde con un carburador mal ajustado. Verifique la condición del filtro de aire

antesde ajustar el tornillo de marcha lenta. Consulte Mantenimiento del Filtro de Aire.

Ajuste del tornillo de marcha lenta

Si luego de verificar la mezcla del combustible y limpiar el filtro de aire el motor aún no funciona en

mínima, ajuste el tornillo de velocidad lenta de la siguiente manera.

1. Arranque el motor y déjelo funcionar en marcha lenta durante un minuto para calentarlo. Lea

lasInstruccionesde arranque y apagado.

2. Suelte el gatillo del regulador y deje que el motor funcione en marcha lenta. Si el motor se para, inserte un pequeño destornillador

Phillipsen el orificio de la cubierta del silenciador / filtro de aire (Fig. 27). Gire el tornillo de marcha lenta en sentido horario, de a 1/8

de vuelta por vez (según sea necesario) hasta que el motor funciona en mínima.

3. Si parece que el motor está funcionando demasiado rápido, gire el calibrador de velocidad de marcha en vacío hacia la izquierda 1/8

de giro a la vez (como sea necesario) para reducir la velocidad.

El control de la mezcla de combustible, la limpieza del filtro de aire y el ajuste del tornillo de marcha lenta deben resolver la mayoría de los

problemasdel motor.

De no ser así y si:

• El motor no funciona en mínima

• El motor fluctúa o se para al acelerar

•Existe una pérdida de fuerza motriz

Lleve el carburador a un proveedor de servicio autorizado para que lo ajuste.

CAMBIO DE LA BUJIA DE ENCENDIDO

Use # 791-610311B, una bujía de encendido Champion RDJ7Y, o similar. La separación correcta

esde 0,635 mm (0,025 pulgadas). Retire la bujía luego de cada 25 horas de operación e

inspeccione su estado.

1. Apague el motor y espere que se enfríe. Tome el alambre de la bujía con firmeza y sáquelo de

la bujía de encendido.

2. Limpie alrededor de la bujía de encendido. Saque la bujía de encendido de la cabeza del

cilindro girando una llave de casquillo de 5/8 de pulgada en sentido antihorario.

3. C

ambie lasbujíasque estén rajadas, suciaso deterioradas. Fije la separación de aire a 0.635

mm (0,025 pulgadas) utilizando un calibrador (Fig. 28).

4. I

nstale una bujía de encendido con la separación correcta en la cabeza del cilindro. Ajuste girando la llave de casquillo de 5/8 pulg. en

sentido horario hasta que esté ajustada sin huelgo.

Si usa una llave de torsión, ajuste a:

110-120 pulg.•libras (12.3-13.5 N•m).

No ajuste demasiado.

LIMPIEZA

Use un cepillo pequeño para limpiar la parte exterior de la unidad. No use detergentesfuertes. Loslimpiadoresdomésticosque contienen

aceitesaromáticoscomo pino y limón, y con solventescomo el queroseno pueden dañar el bastidor de plástico y la manija. Seque toda la

humedad con un paño suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque donde losvaporespuedan llegar a una llama o chispa.

•Espere que el motor se enfríe antesde guardar la unidad.

• Guarde la unidad bajo llave para prevenir el uso por

personasno autorizadasy daños.

• Guarde la unidad en un área seca y bien ventilada.

• Guarde la unidad fuera del alcance de losniños.

ALMACENAMIENTO PROLONGADO

Si planea guardar la unidad durante un largo período de tiempo, siga el siguiente procedimiento para su almacenamiento.

1. Drene todo el combustible del tanque de combustible en un recipiente que contenga la misma mezcla de combustible de 2 ciclos. No

use combustible que haya permanecido guardado durante másde 60 días. Deseche la mezcla vieja de combustible y aceite de

acuerdo a lasregulacionesfederales, estatalesy locales.

2. Arranque el motor y déjelo funcionar hasta que se ahogue. Esto asegura que todo el combustible ha sido drenado del carburador.

3. Espere que el motor se enfríe. Retire la bujía de encendido y coloque alrededor de 1 onza (30 ml) de cualquier aceite para motor de 2

ciclosbuena calidad dentro del cilindro. Tire de la cuerda de arranque lentamente para esparcir el aceite. Vuelva a instalar la bujía de

encendido.

NOTA: Saque la bujía de encendido y drene todo el aceite del cilindro antesde intentar arrancar el recortador despuésde su

almacenamiento.

4. Limpie bien la unidad e inspeccione para ver si existen partesflojaso dañadas. Repare o cambie laspartesdañadasy ajuste los

tornillos, tuercaso pernosque puedan estar flojos. La unidad está ahora lista para ser guardada.

TRANSPORTE

•Espere que el motor se enfríe antesde transportar

• Drene el combustible de la unidad.

•Ajuste la tapa del combustible antesde transportar.

•Asegure la unidad durante su transporte.

Fig. 23

Fig. 24

ADVERTENCIA: El accesorio de corte puede estar girando durante losajustes

del carburador. Use ropa que lo proteja y cumpla con todaslasinstruccionesde

seguridad para prevenir graveslesionespersonales.

Filtre à air

Protection du filtre dans le silencieux

Fig. 22

ADVERTENCIA: Si el capó del parachispasy pantalla del parachispasno se

aprieta fijamente se puede caer y causarle daño a la unidad y posibleslesiones

personalesgraves.

Fig. 25

Ranuras

Capó del

parachispas

Tornillo

Fig. 26

Lengüetas Pantalla del

parachispas

Motor

Silenciador

Tornillo de

marcha en

vacío

Fig. 27

0,635 mm

(0,025 pulg)

Fig. 28

ADVERTENCIA: No limpie con chorro de arena, ni raspe ni limpie los

electrodos. El motor podría dañarse si penetran pequeñaspartículasen el cilindro.

ADVERTENCIA: Para evitar graveslesionespersonales, apague siempre su recortador y espere que se enfríe antesde

limpiarlo o realizar cualquier tipo de mantenimiento.

La línea puede cortarse por:

• Enredarse con un objeto extraño

• Fatiga normal de la línea

• Intentar cortar hierbasgruesasy leñosas

• Forzar la línea en objetoscomo paredeso postesde cercos.

CONSEJOSPARA OBTENER MEJORESRESULTADOSAL RECORTAR

•

El ángulo correcto para ubicar el accesorio de corte esparalelo al suelo.

•

No fuerce el accesorio de corte. Permita que la punta de la línea realice el corte (en especial a lo largo de paredes). Si corta con másde la

punta reducirá la eficacia del corte y puede sobrecargar el motor.

• Corte césped de másde 8 pulgadas(200 mm) trabajando de arriba hacia abajo en pequeñosincrementospara evitar el desgaste

prematuro de la línea y el arrastre del motor.

• Corte de derecha a izquierda siempre que sea posible. Cortar hacia la izquierda mejora la eficiencia de la unidad. Losrecortessalen

arrojadosen sentido contrario al operador.

•

Mueva lentamente el recortador dentro y fuera del área de corte a la altura deseada. Realice movimientosya sea de adelante hacia atrásy

viceversa, o de lado a lado. El corte en longitudesmáscortasproduce mejoresresultados.

• Recorte únicamente cuando el pasto y lashierbasestén secas.

• La vida de su línea de corte depende de:

•Seguir todaslastécnicasde corte indicadasanteriormente

• El tipo de vegetación que corte

• El lugar donde se corta

Por ejemplo, la línea se desgastará másrápido cuando corte contra un muro que cuando

corte alrededor de un árbol.

RECORTE DECORATIVO

El recorte decorativo se realiza eliminando toda la vegetación de alrededor de losárboles,

postes, cercos, etc.

Gire toda la unidad a modo de que el accesorio de corte se ubique a un ángulo de 30° con

el suelo (Fig 11).

BL100

BL150

Fig. 11

CAUSAACCIÓN

El control de encendido/apagado está en apagado (OFF)

Mettez-la en position de DÉMARRAGE

El tanque de combustible está vacío Remplissez-le de carburant bien mélangé.

La bombilla de cebado no fue oprimida lo suficiente

Pressez-la complètement et lentement de 10 fois

El motor está inundado Utilisez la procédure de démarrage

El combustible esviejo o está mal mezclado Drene el tanque de gasolina/Agregue mezcla de combustible nueva

La bujía de encendido está arruinada Remplacez ou nettoyez-le

Parachispasobstruido Nettoyez ou remplacez le pare-étincelles

CAUSAACCIÓN

El filtro de aire está obstruido Cambie o limpie el filtro de aire

El combustible esviejo o está mal mezclado Drene el tanque de gasolina/Agregue mezcla de combustible nueva

El carburador no está ajustado en forma correcta Ajuste según lasinstrucciones

CAUSAACCIÓN

El combustible esviejo o está mal mezclado Drene el tanque de gasolina/Agregue mezcla de combustible nueva

El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte

El filtro de aire está sucio Limpie o cambie el filtro de aire

Parachispasobstruido Limpie o cambie el parachispas

EL MOTOR NO ARRANCA

EL MOTOR NO FUNCIONA EN MINIMA

EL MOTOR NO ACELERA

RESOLUCIÓN DE PROBLEMASDECLARACIÓN DE GARANTÍA DE CONTROL DE EMISIONESEVAPORATIVASDE LA EPA PARA CALIFORNIA

Los Derechos y Obligaciones de Usted según la Garantía

El Consejo de Recursosdel Aire (Air ResourcesBoard) de California, la Agencia de Protección del Medio Ambiente (EPA) y MTD

Southwest Inc tienen el placer de explicar la garantía del sistema de control de emisionesen su motor “off-road” pequeño modelo del año

2008 y posterior. En California y los49 estados, losnuevosmotores“off-road” pequeñosdeben ser diseñados, construidosy equipados

para que cumplan con lasexigentesnormasdel Estado contra el “smog”. MTD debe garantizar el sistema de control de emisionesen el

motor “off-road” pequeño de usted para losperíodosde tiempo que se indican a continuación siempre y cuando no haya habido

maltrato, negligencia o mantenimiento inadecuado de su motor “off-road” pequeño.

El sistema de usted de control de emisionespudiera incluir piezastalescomo el carburador o sistema de inyección de combustible, el sistema de

encendido y el convertidor catalítico. También pudiera incluir mangueras, correas, conectoresy otrosconjuntosrelacionadoscon lasemisiones.

Cuando exista una condición que esté dentro de la garantía, MTD reparará su motor “off-road” pequeño sin costo alguno para usted,

incluyendo diagnóstico, piezasy mano de obra.

Losmotores“off-road” pequeñosdel 2008 y posterioresestán garantizadospor dosaños. Si alguna pieza de su motor relacionada con

emisionesesdefectuosa, MTD la reparará o la reemplazará.

Responsabilidades del Propietario según la Garantía

Como propietario del motor “off-road” pequeño, usted esresponsable de realizar el mantenimiento requerido que se indica en su manual del operador.

MTD recomienda que usted conserve todoslosrecibosque cubren el mantenimiento de su motor “off-road” pequeño, pero MTD no puede denegar la

garantía solamente porque usted no tenga losrecibosni porque usted no pueda asegurar que se ha realizado todo el mantenimiento programado.

•Sin embargo, como propietario del motor “off-road” pequeño, usted deberá estar consciente de que MTD pudiera denegarle

cobertura de la garantía si su motor “off-road” pequeño o una pieza del mismo ha presentado fallasdebido a maltrato, negligencia,

mantenimiento inadecuado o modificacionesno aprobadas.

•Usted esresponsable de presentar su motor “off-road” pequeño a un Centro de Servicio Autorizado por MTD tan pronto se detecte

el problema. Lasreparacionesen garantía deberán terminarse en un período de tiempo razonable, no mayor de 30 días.

Si tiene alguna pregunta en relación con susderechosy responsabilidadesde acuerdo con su garantía, deberá llamar al 1-888-864-3578.

Cobertura de la Garantía del Fabricante

• El período de garantía comienza en la fecha en que se entrega el motor o el equipo al comprador del minorista.

• El fabricante garantiza al propietario inicial, y a cada comprador subsiguiente, por un período de dosaños, que el motor no tiene

defectosen losmaterialesni la mano de obra que ocasionen la falla de una pieza garantizada.

• La reparación o el reemplazo de una pieza garantizada se realizará sin costo alguno para el propietario en un Centro de Servicio

Autorizado por MTD. Para conocer la ubicación máscercana comuníquese con MTD llamando al 1-888-864-3578.

•Cual

quier pieza garantizada que no esté programada para reemplazo, según lo exige el mantenimiento, o que esté programada

solamente para inspección regular a losefectosde “Reparar o Reemplazar Según sea Necesario” está garantizada por el período

de garantía. Cualquier pieza garantizada que esté programada para reemplazo según lo exige el mantenimiento, estará

garantizada por el período de tiempo hasta el primer punto de reemplazo programado para esa pieza.

• No se le cobrará al propietario por el trabajo de diagnóstico que lleve a la determinación de que una pieza garantizada está

defectuosa, si el trabajo de diagnóstico se lleva a cabo en un Centro de Servicio Autorizado por MTD.

• El fabricante esresponsable de losdañosa otroscomponentesdel motor causadospor la falla de una pieza garantizada que esté

todavía en garantía.

•Lasfallasocasionadasdebido a maltrato, negligencia o mantenimiento inadecuado no están cubiertaspor esta garantía.

• El uso de accesorioso piezasmodificadaspuede ser motivo para desestimar una reclamación de garantía. El fabricante no es

responsable de cubrir fallasde piezasgarantizadascausadaspor el uso de accesorioso piezasmodificadas.

• Para presentar una reclamación, vaya a su Centro de Servicio MTD Autorizado máscercano. Losservicioso reparación por motivo

de garantía se realizarán en todoslosCentrosde Servicio MTD Autorizados.

•Cualquier pieza de reemplazo aprobada por el fabricante se puede usar al realizar cualquier mantenimiento o reparación de piezasbajo garantía

relacionadascon emisionesy se proporcionarán sin cargo alguno para el propietario. Cualquier pieza de reemplazo que sea equivalente en

rendimiento o durabilidad se puede usar en mantenimiento o reparación sin garantía y no reducirá lasobligacionesde garantía del fabricante.

Lista de Piezas de Emisiones en Garantía

Lossiguientescomponentesse incluyen en la garantía del motor relacionada con emisiones: filtro de aire, carburador, cebador, tuberías

de combustible, recuperación de combustible/filtro de combustible, módulo de encendido, bujía y silenciador.

DECLARACIÓN DE GARANTÍA DE CONTROL DE EMISIONESEVAPORATIVASPARA CALIFORNIA

Los Derechos y Obligaciones de Usted según la Garantía

El Consejo de Recursosdel Aire (Air ResourcesBoard) de California y MTD LLC (MTD) tienen el placer de explicar la garantía del sistema

de control de emisionesevaporativasen su motor “off-road” pequeño (tipo de equipo) modelo del año 2008 y posterior. En California, los

nuevosequiposque usen motores“off-road” pequeñosdeben ser diseñados, construidosy equipadospara que cumplan con las

exigentesnormasdel Estado contra el “smog”. MTD debe garantizar el sistema de control de emisionesevaporativasen su motor “off-

road” Lawn & Garden (para el césped y el jardín) pequeño para el período que se indica a continuación siempre y cuando no haya habido

maltrato, negligencia o mantenimiento inadecuado de su equipo.

Su sistema de control de emisionesevaporativaspudiera incluir piezastalescomo: carburadores, tanquesde combustible, tuberíasde combustible,

tapasde combustible, válvulas, recipientes, filtros, manguerasde vapor, abrazaderas, conectoresy otroscomponentesrelacionados.En el caso de

los motores de 80 cc o menos, solamente el tanque de combustible está sujeto a los requisitos de la garantía de control de emisiones

evaporativas de esta sección. El desplazamiento de su motor “off-road” pequeño es de menos de 80 cc.

Cobertura de la Garantía del Fabricante

Este sistema de control de emisionesevaporativasestá garantizado por dosaños. Si cualquier pieza relacionada con lasemisiones

evaporativasde su equipo esdefectuosa, la pieza será reparada o reemplazada por MTD.

Responsabilidades del Propietario según la Garantía

ª Como propietario del motor “off-road” Lawn & Garden pequeño, usted esresponsable de realizar el mantenimiento requerido que

se indica en su manual de propietario. MTD recomienda que usted conserve todoslosrecibosque cubren el mantenimiento de su

Motor Lawn & Garden, pero MTD no puede denegar la garantía solamente porque usted no tenga losrecibos.

•Sin embargo, como propietario del motor “off-road” Lawn & Garden pequeño, usted deberá estar consciente de que MTD pudiera

denegarle cobertura de la garantía si su tanque de combustible ha presentado fallasdebido a maltrato, negligencia, mantenimiento

inadecuado o modificacionesno aprobadas.

•Usted esresponsable de presentar su tanque de combustible Lawn & Garden al centro de distribución o al centro de servicio de

MTD tan pronto se detecte el problema. Lasreparacionesen garantía deberán terminarse en un período de tiempo razonable, no

mayor de 30 días. Si tiene alguna pregunta en relación con la cobertura de su garantía, deberá comunicarse con MTD llamando al

1-888-864-3578.

Requisitos de la Garantía por Defectos

(a) El período de garantía comienza en la fecha en que se entrega el motor o el equipo a un comprador final.

(b) Cobertura General de la Garantía de EmisionesEvaporativas. El tanque de combustible debe estar garantizado al comprador final y

a cualquier propietario posterior en cuanto a que cuando se instaló el sistema de control de emisionesevaporativasestaba:

(1) Diseñado, construido y equipado de forma tal que cumplía con todasla regulacionesaplicables; y

(2) Sin defectosen losmaterialesni la mano de obra que ocasionen la falla de una pieza garantizada durante un período de dosaños.

(1) Cualquier pieza garantizada que no esté programada para reemplazo según requiere el mantenimiento en lasinstruccionespor

escrito, debe estar garantizada por el período de garantía definido en la subsección (b)(2). Si alguna de esaspiezasfalla durante

el período de cobertura de la garantía, debe ser reparada o reemplazada por MTD. Cualquier pieza reparada o reemplazada

bajo la garantía debe estar garantizada por un tiempo no menor que el período de garantía restante.

(2) Cualquier pieza garantizada que en lasinstruccionespor escrito esté programada solamente para inspección regular, debe estar

garantizada por el período de garantía definido en la subsección (b)(2). Una declaración en dichasinstruccionespor escrito al

efecto de “reparar o reemplazar según sea necesario” no reducirá el período de cobertura de la garantía. Cualquier pieza

reparada o reemplazada bajo la garantía debe estar garantizada por un tiempo no menor que el período de garantía restante.

(3) Cualquier pieza garantizada que esté programada para reemplazo, según exige el mantenimiento en lasinstruccionespor

escrito, debe estar garantizada por el período de tiempo anterior al primer punto de reemplazo programado para esa pieza. Si la

pieza falla antesdel primer reemplazo programado, la pieza debe ser reparada o reemplaza por MTD. Cualquier pieza reparada

o reemplazada bajo la garantía debe estar garantizada por un tiempo no menor que lo que resta del período anterior al primer

punto de reemplazo programado para esa pieza.

(4) La reparación o el reemplazo de cualquier pieza garantizada bajo lasdisposicionesde garantía de este artículo se debe realizar

sin costo alguno para el propietario en una estación donde se hagan trabajosde garantía.

(5) Independientemente de lasdisposicionesde la subsección (4) anterior, losservicioso reparacionesen garantía se deben

proporcionar en centrosde distribución que estén franquiciadospara prestar serviciosa losmotoreso equiposen cuestión.

(6) No se debe cobrar al propietario por el trabajo de diagnóstico para determinar que una pieza garantizada está realmente

defectuosa, siempre y cuando dicho trabajo de diagnóstico se lleve a cabo en una estación donde se hagan trabajosde garantía.

(7) Durante el período de garantía del sistema de control de emisionesevaporativasestablecido en la subsección (b)(2), MTD debe

mantener un suministro de piezasgarantizadassuficiente para satisfacer la demanda esperada de dichaspiezas.

(8) Al realizar cualquier mantenimiento o reparación en garantía se deben usar piezasde reemplazo aprobadaspor el fabricante y se deben

proporcionar sin cargo alguno para el propietario. Tal uso no reducirá lasobligacionesde garantía del fabricante que emite la garantía.

(9) El uso de cualquier accesorio o pieza modificada será motivo para desestimar una reclamación de garantía hecha en

conformidad con este artículo. El fabricante que emite la garantía no será responsable, según este Artículo, de garantizar fallas

de piezasgarantizadascausadaspor el uso de un accesorio o una pieza modificada.

(10) MTD proporcionará losdocumentosque describen losprocedimientoso normasde la garantía, en un plazo de cinco días

hábilesdesde que lossolicite el Consejo de Recursosdel Aire.

Lista de Piezas de Emisiones en Garantía

(1) Tanque de Combustible

Con cada motor o equipo nuevo se proporcionarán instruccionespor escrito para el mantenimiento y uso del sistema de control de

emisionesevaporativaspor parte del propietario.

ENGINE*

DRIVE SHAFT & CUTTINGHEAD*

Fuel TankCapacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 fl.oz. (341 ml.)

Approximate Unit Weight (No fuel, with cutting head, shield and D-handle). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 lbs. (4.5 kg.)

Trimming Line Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.080 in. (2.03 mm.)

SPECIFICATIONS

CAUSAACCIÓN

El combustible esviejo o está mal mezclado Drene el tanque de gasolina/Agregue mezcla de combustible nueva

La bujía de encendido está arruinada Remplacez ou nettoyez-la

Parachispasobstruido Limpie o cambie el parachispas

CAUSAACCIÓN

El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte

El accesorio de corte no tiene línea Coloque una línea nueva

El carrete interior está trabado Cambie el carrete interior

La cabeza de corte está sucia Limpie el carrete interior y la bobina exterior

La línea se ha soldado Desarme, saque la sección soldada y rebobine la línea

La línea se retorció al reponerla Desarme y rebobine la línea

No hay suficiente línea expuesta

Oprima el botón de tope y tire de la línea hasta sacar 102 mm (4 pulg) de

línea fuera del accesorio de corte

CAUSAACCIÓN

El cabezal de corte tiene aceite Limpie el aditamento de corte

Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.

EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR

LA LÍNEA DE CORTE AVANZA SIN CONTROL

LA CABEZA DE CORTE NO HACE AVANZAR LINEA

NOTES

MTD LLC concede la garantía limitada establecida debajo para mercancíasnuevasque sean compradasy usadasen losEstadosUnidos, susposesionesy territorios.

MTD LLC garantiza este producto contra defectosen el material y la mano de obra durante un período de dos(2) añospara el BL150, (un (1) año para el BL100), a partir de la fecha de compra original

y a su entera discreción, arreglará o substituirá sin costo alguno cualquier pieza cuyo material o mano de obra se considere defectuoso. Esta garantía limitada se deberá aplicar únicamente si este

producto ha sido manejado y mantenido de acuerdo al Manual del Operario incluido con el producto y, si no ha sido sometido a mal uso, abuso, uso comercial, negligencia, accidente, mantenimiento

inapropiado, alteración, vandalismo, hurto, fuego, agua o dañosdebidosa otrosriesgoso desastre natural. Losdañosocasionadospor la instalación o el uso de cualquier accesorio o aditamento que

no esté aprobado por MTD y que sea usado con el (los) producto(s) contempladosen este manual, anularán la garantía con respecto a cualquier daño resultante. Esta garantía está limitada a noventa

(90) díasa partir de la fecha de compra original al detalle de cualquier producto MTD que se use para alquiler, para propósitoscomercialeso cualquier otro propósito que genere ingresos.

CÓMO OBTENER SERVICIO: El servicio de garantía está disponible A TRAVÉSDE SU DISTRIBUIDOR DE SERVICIO LOCAL AUTORIZADO, AL PRESENTAR EL COMPROBANTE DE COMPRA.

Para localizar al distribuidor en su área, visite nuestro sitio en Internet en www.bolens.com o www.bolens.ca, busque el aviso clasificado en lasPáginasAmarillas, llame al 1-888-864-3578

EE.UU. o al 1-800-668-1238 en Canada,

o escriba a MTD LLC, PO Box 361131, Cleveland, OH 44136-0019.

Esta garantía limitada no ofrece cobertura en los siguientes casos:

A. Sincronizaciones- bujías, ajustesde carburadores, filtros.

B. Artículosde desgaste, perillaspercusivas, carretesexternos, línea de corte, carretesinternos, polea de arranque, cuerdasde arranque, correasmotoras.

C. MTD no le ofrece ninguna garantía a losproductosque sean vendidoso exportadosfuera de losEstadosUnidosde América, susposesionesy territorios, excepto aquellosque se vendan a

travésde loscanalesde distribución para exportación autorizadospor MTD.

MTD se reserva el derecho a cambiar o mejorar el diseño de cualquier producto MTD, sin adoptar ninguna obligación para modificar cualquier producto fabricado con anterioridad.

Ninguna garantía implícita es aplicable después del período de aplicabilidad de la garantía expresa escrita con anterioridad, incluyendo cualquier garantía implícita de comerciabilidad o

idoneidad para un propósito particular con respecto a las piezas identificadas. Exceptuando lo mencionado anteriormente, ninguna otra garantía expresa bien sea escrita o verbal con

respecto a cualquier producto que sea concedida por cualquier persona o entidad, incluyendo al distribuidor o minorista, deberá comprometer a MTD LLC durante el período de la Garantía,

el remedio exclusivo es el arreglo o la sustitución del producto según lo establecido anteriormente. (Algunosestadosno permiten limitacionesen cuanto al período de duración de una garantía

implícita, de manera que puede que la limitación anterior no sea aplicable en su caso.)

Las estipulaciones establecidas en esta Garantía ofrecen la solución única y exclusiva que resulte de las ventas. MTD no deberá ser responsable de pérdidas o daños incidentales o

consecuentes que incluyan, sin limitación, gastos incurridos debido a la sustitución de servicios de mantenimiento de prados, transporte o gastos relacionados, o gastos de alquiler para

reemplazar temporalmente un producto bajo garantía. (Algunosestadosno permiten limitacionesen cuanto al período de duración de una garantía implícita, de manera que puede que la limitación

anterior no sea aplicable en su caso.)

Ningún tipo de recuperación deberá ser superior al precio de compra del producto vendido, en ningún caso. La alteración de lascaracterísticasde seguridad del producto deberá anular esta

Garantía. Usted adopta el riesgo y la obligación de la pérdida, daño o lesión en su persona o a su propiedad y/o la de otraspersonasy suspropiedades, que se origine a raíz del uso o mal

uso, o la incompetencia para usar el producto.

Esta garantía limitada no deberá cubrir a ninguna otra persona distinta al comprador original, arrendatario original, o la persona para la cual se compró en calidad de regalo.

Relación de lasleyesestatalescon esta Garantía: Esta garantía le confiere derechoslegalesespecíficos, y puede que usted también tenga otrosderechos, loscualesvarían en cada estado.

Para localizar al distribuidor de servicio local máscercano, marque el número 1-888-864-3578

en EE.UU. o al 1-800-668-1238 en Canada.

MTD LLC

P.O. Box 361131

Cleveland, OH 44136-0019

The limited warranty set forth below isgiven by MTD LLC with respect to new merchandise purchased and used in the United States, itspossessionsand territories.

MTD LLC warrantsthisproduct against defectsin material and workmanship for a period of two (2) yearsfor the BL150, (one (1) year for the BL100), commencing on the date of original purchase

and will, at itsoption, repair or replace, free of charge, any part found to be defective in material or workmanship. Thislimited warranty shall only apply if thisproduct hasbeen operated and maintained

in accordance with the Operator’s Manual furnished with the product, and hasnot been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance, alteration, vandalism,

theft, fire, water or damage because of other peril or natural disaster. Damage resulting from the installation or use of any accessory or attachment not approved by MTD LLC for use with the product(s)

covered by thismanual will void your warranty asto any resulting damage. Thiswarranty islimited to ninety (90) daysfrom the date of original retail purchase for any MTD product that isused for

rental or commercial purposes, or any other income-producing purpose.

HOW TO OBTAIN SERVICE: Warranty service isavailable, WITH PROOF OF PURCHASE THROUGH YOUR LOCAL AUTHORIZED SERVICE DEALER. To locate the dealer in your area, visit

our website at www.bolens.com or www.bolens.ca, checkfor a listing in the Yellow Pages, call 1-888-864-3578 in the United Statesor 1-800-668-1238 in Canada, or write to P.O. Box

361131, Cleveland, OH 44136-0019.

This limited warranty does not provide coverage in the following cases:

A. Tune-ups- SparkPlugs, Carburetor Adjustments, Filters

B. Wear items- Bump Knobs, Outer Spools, Cutting Line, Inner Reels, Starter Pulley, Starter Ropes, Drive Belts

C. MTD LLC doesnot extend any warranty for productssold or exported outside of the United Statesof America, itspossessionsand territories, except those sold through MTD’s authorized channels

of export distribution.

MTD LLC reservesthe right to change or improve the design of any MTD Product without assuming any obligation to modify any product previously manufactured.

No implied warranty, including any implied warranty of merchantability or fitness for a particular purpose, applies after the applicable period of express written warranty above as to the

parts as identified. No other express warranty or guaranty, whether written or oral, except as mentioned above, given by any person or entity, including a dealer or retailer, with respect to

any product shall bind MTD LLC During the period of the Warranty, the exclusive remedy is repair or replacement of the product as set forth above. (Some statesdo not allow limitationson

how long an implied warranty lasts, so the above limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from the sales. MTD LLC shall not be liable for incidental or consequential loss or damages

including, without limitation, expenses incurred for substitute or replacement lawn care services, for transportation or for related expenses, or for rental expenses to temporarily replace a

warranted product. (Some statesdo not allow limitationson how long an implied warranty lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety featuresof the product shall void thisWarranty. You assume the

risk and liability for loss, damage, or injury to you and your property and/or to othersand their property arising out of the use or misuse or inability to use the product.

Thislimited warranty shall not extend to anyone other than the original purchaser, original lessee or the person for whom it waspurchased asa gift.

How State Law Relates to this Warranty: Thiswarranty givesyou specific legal rights, and you may also have other rightswhich vary from state to state.

To locate your nearest service dealer dial 1-888-864-3578 in the United Statesor 1-800-668-1238 in Canada.

MANUFACTURER’SLIMITED WARRANTY FOR:

GARANTIE LIMITÉE DU FABRICANT POUR:

GARANTÍA LIMITADA DEL FABRICANTE PARA:

La garantie limitée énoncée ci-aprèsest accordée par MTD LLC et concerne lesmarchandisesneuvesachetéeset utiliséesaux États-Unis, sespossessionset territoires.

MTD LLC garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) lesannéespour le BL150, (un (1) an pour le BL 100), à compter de la date d'achat initiale et elle se réserve le

choix de réparer ou de remplacer, à titre gratuit, toute pièce présentant un vice de matière ou de façon. Cette garantie limitée ne s'appliquera que dansla mesure où le produit aura été utilisé et entretenu conformément

au Manuel de l'utilisateur fourni avec le produit et n'aura pasfait l'objet d'un usage inadéquat, abusif, commercial ou négligent, d'un accident, d'un entretien inadéquat, d'une modification, de vandalisme, d'un vol,

d'un incendie, de dégâtsd'eau ou d'un endommagement résultant d'un autre péril ou d'un désastre naturel. Lesdommagesrésultatsde l'installation ou de l'utilisation de tout accessoire ou équipement non

approuvé par MTD pour une utilisation avec le(s) produit(s) couvert(s) par le présent manuel annuleront la garantie en ce qui concerne lesdommagesqui en résulteraient éventuellement. La présente garantie est

limitée à quatre-vingt-dix (90) joursà compter de la date d'achat au détail initiale pour tout produit MTD utilisé à desfinslocativesou commerciales, ou toute utilisation produisant desrevenus.

POUR L'OBTENTION DU SERVICE DE GARANTIE: le service au titre de la garantie est disponible, SUR PRÉSENTATION D'UNE PREUVE D'ACHAT, AUPRÈSDU DISTRIBUTEUR AGRÉÉ LOCAL. Pour

trouver un distributeur dansvotre région, visitez notre site Web www.bolens.com ou www.bolens.ca, consultez lesPagesJaunes, appelez le 1-888-864-3578 aux États-Unisou 1-800-668-1238

au Canada, ou écrivez à l'adresse MTD LLC, PO Box 361131, Cleveland, OH 44136-0019.

La garantie limitée n'offre aucune couverture dans les cas suivants:

A. Misesau point: bougies, réglagesde carburateur, filtres

B. Élémentspouvant s'user : boutonsde butée, bobinesextérieures, fil de coupe, moulinetsintérieurs, poulie du démarreur, cordonsde démarrage, courroiesd'entraînement

C. MTD LLC n'accorde aucune garantie pour lesproduitsvendusou exportésdesÉtats-Unisd'Amérique, de leurspossessionset territoires, exception faite en ce qui concerne lesproduitsvenduspar

l'intermédiaire de sescanaux agréésde distribution à l'exportation.

MTD LLC se réserve le droit de modifier ou d'améliorer la conception de sesproduitssanspour autant assumer l'obligation de modifier tout produit d'une fabrication plusancienne.

Aucune garantie implicite, y compris toute garantie de valeur marchande ou d'adaptation à une fin particulière, ne s'applique après la période applicable de garantie expresse écrite ci-

dessus concernant les pièces qui sont identifiées. Aucune autre garantie ou caution expresse, écrite ou orale, à l'exception de celle mentionnée ci-dessus, accordée par toute personne ou

entité, y compris tout distributeur ou détaillant, concernant tout produit n'engagera la responsabilité de MTD LLC. Pendant la période de garantie, le recours exclusif est la réparation ou le

remplacement du produit dans les conditions énoncées ci-dessus. (Certainsétatsne permettent pasla limitation de la garantie implicite, il est donc possible que la limitation ci-dessusne s'applique

pasà vous.)

Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent auxventes. MTD LLC ne sera en aucun cas tenue pour responsable de tout dommage indirect

ou consécutif ou de dommages comprenant, entre autres, les dépenses encourues du fait du recours à des services de remplacement ou de substitution pour l'entretien des pelouses, le transport

ou des frais connexes, ou les frais entraînés par une location destinée à remplacer provisoirement un produit sous garantie. (Certainsétatsne permettent pasla limitation de la garantie implicite, il est

donc possible que la limitation ci-dessusne s'applique pasà vous.)

Aucun recouvrement, quel qu'il soit, ne sera d'un montant supérieur au prix du produit vendu. Toute modification desdispositifsde sécurité du produit annulera la présente Garantie. Vousassumez tout

risque et toute responsabilité résultant de la perte, de l'endommagement ou du préjudice que vouset votre propriété et/ou d'autreset leur propriété pourront encourir d'un fait de l'utilisation normale, de

la mauvaise utilisation ou de l'incapacité d'utiliser le produit.

La présente garantie limitée n'est accordée qu'à l'acheteur initial, au preneur initial ou à la personne à laquelle le produit a été offert.

Le Droit des États vis à vis de la présente garantie: la présente garantie vousconfère certainsdroitsjuridiqueset vouspouvez bénéficier d'autresdroitslesquelsvarient d'un état à l'autre.
