Mustee DURAWALL 237 User manual

Preferred by the“Pros”
INSTALLATION INSTRUCTIONS
INSTRUCCIONES PARA LA INSTALACIÓN nINSTRUCTIONS D’INSTALLATION
Models:
Modelos:
Modèles:
237 247 260 DURAWALL
® Shower Walls
Paneles para ducha nParois de douche
INCLUDED IN CARTON: EN EL PAQUETE SE INCLUYE: CONTENU :
Model 237 Modelo 237 Modèle 237
One carton: Una caja: Un contenu :
Two (2) side panels Dos (2) paneles laterales Deux (2) panneaux latéraux
One (1) corner panel Un (1) esquinero Un (1) panneau angulaire
Instructions Instrucciones Instructions
Models 247 and 260 Modelos 247 y 260 Modèles 247 et 260
One carton: Una caja: Un contenu :
Two (2) corner panels Dos (2) paneles esquineros Deux (2) panneaux angulaires
Three (3) flat panels Tres (3) paneles lisos Trois (3) panneaux plats
Instructions Instrucciones Instructions
TOOLS AND MATERIALS REQUIRED FOR INSTALLATION:
HERRAMIENTAS Y MATERIALES PARA LA INSTALACIÓN DEL PRODUCTO: nOUTILS ET MATÉRIEL NÉCESSAIRES À L’INSTALLATION :
Razor knife Navaja Couteau à lame
Electric or hand drill Taladro eléctrico o manual Perceuse électrique ou manuelle
Caulking gun Pistola para aplicar masilla Pistolet à mastic
Tape measure Cinta métrica Mètre ruban
Level (24" min.) Nivel (24" min.) Niveau (24 po min.)
Hole saw (faucet/spray head holes) Sierra de perforación (orificios para regadera y grifos) Scie-cloche (robinet/orifices de pomme de douche)
Silicone sealant Impermeabilizador de silicona Mastic silicone
Wall board (W/R water/resistant rated) as required Placa de pared resistente al agua (cantidad necesaria) Panneau de revêtement imperméable, le cas échéant
Fiberglass insulation (recommended) Aislamiento de fibra de vidrio (recomienda) Isolation en fibre de verre (recommandé)
Caulking (waterproof) Masilla (prueba del agua) Mastic (preuve de l’eau)
Masking tape Cinta adhesiva de pintor Ruban-cache
Mineral spirits Solvente (thinner) Essence minérale
Adhesive recommend: Liquid Nails®for tub
surrounds & shower walls Adhesivo recomendado: Liquid Nails®para bordes de bañeras y paneles para ducha Colle recommandée : Liquid Nails®pour salle de bain
READ ALL INSTRUCTIONS CAREFULLY AND INSPECT PRODUCT FOR DAMAGE BEFORE STARTING YOUR INSTALLATION.
LEA TODAS LAS INSTRUCCIONES DETENIDAMENTE Y VERIFIQUE QUE EL PRODUCTO NO ESTÉ DAÑADO ANTES DE COMENZAR LA INSTALACIÓN.
VEUILLEZ LIRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS ET VÉRIFIER QUE LE PRODUIT N’EST PAS ABÎMÉ AVANT DE PROCÉDER À L’INSTALLATION.
DESCRIPTION nDESCRIPCIÓN nDESCRIPTION Models
Modelos nModèles
Part Number nNúmero de parte nN°de référence
White nBlanco nBlanc Bone nHueso nCrème
7
3/4" x 7 3/4" Corner, 3 shelves nEsquinero de 7 3/4" x 7 3/4" (19.7 x 19.7 cm) con tres estantes
nCoin de 7
3/4po x 7 3/4po (19,7 cm x 19,7 cm), 3 tablettes 237 & 247 3 7. 3 0 1 3 7. 3 0 4
36" x 71
1
/2" Flat panel nPanel liso de 36" x 71
1
/2" (91.4 x 181.6 cm)
nPanneau plat de 36 po x 71
1
/2po (91,4 cm x 181,6 cm) 237, 247 & 260 4 7. 3 0 2 4 7. 3 0 4
5
1/2" x 14" Right-hand corner, 3 shelves nEsquinero derecho de 5 1
/2" x 14" (14 x 35.5 cm) con
tres estantes nCoin droit de 5
1
/2po x 14 po (14 cm x 35,5 cm), 3 tablettes 260 48.330 48.335
5
1/2"x14" Left-hand corner, 3 shelves nEsquinero izquierdo de 5 1
/2" x 14" (14 x 35.5 cm) con
tres estantes nCoin gauche de 5
1
/2po x 14 po (14 cm x 35,5 cm), 3 tablettes 260 48.331 48.336
PREPARATION: LA PREPARACION: PREPARATION :
The DURAWALL®Shower Walls may be
installed over drywall, plaster, painted walls,
plywood, or any solid wall. Do not install
to open stud or existing tile surface. Wall
surfaces must be clean, dry and free of
grease, dust and loose or flaky paint or plaster.
Shiny, smooth surfaces should be sanded or
scratched to ensure a positive bond.
Before you assemble and install your
DURAWALL®unit you will have to prepare the
rough-in area, determine which side wall will have
the shower head & control valve mounted and if a
shower door or curtain will be used. Please read
instructions before proceeding with installation.
Additional bracing to support optional grab
bars and/or seat should be installed at this
time. Refer to the accessory manufacturer’s
instructions for proper installation according to
local building codes.
Plan rough plumbing requirements (drain-
venting-supply lines) at this time according to
local building codes.
Los Paneles Para Ducha de DURAWALL
®se
pueden colocar sobre paredes de paneles de
yeso, enyesadas, con pintura, de contrachapado o
cualquier otra pared sólida. No fijar directamente
al cemento de la pared ni a los azulejos. Las
superficies de las paredes deben estar limpias y
secas, sin grasa, polvo ni imperfecciones de pinturas
o yeso. Las superficies lisas y brillantes se deben lijar
para garantizar un pegado correcto.
Antes de armar e instalar la unidad de ducha de
fibra de vidrio DURAWALL®
, es necesario acondicionar
el área preliminar, determinar en qué pared lateral
instalará la regadera y la válvula de control, y si
utilizará una puerta o una cortina. Lea todas las
instrucciones antes de proceder a la instalación.
En este paso deben colocarse los apuntalamientos
adicionales para instalar las barras de soporte o el
asiento opcionales. Consulte las instrucciones del
fabricante para colocar los accesorios correctamente de
acuerdo con el código de edificación local.
Diseñe la distribución de las tuberías (desagüe,
ventilación y abastecimiento) de acuerdo con el código
de edificación local.
Les Parois De Douche DURAWALL®peuvent être
installées sur des cloisons sèches, du plâtre, des murs
peints, du contreplaqué ou tout autre mur plein. Ne
pas installer sur des montants apparents ou sur du
carrelage. La surface du mur doit être propre et sèche,
sans graisse, poussière, salissure, ou résidus de plâtre ou
de peinture. Pour une adhérence optimale, les surfaces
lisses et vernies doivent être poncées ou grattées.
Avant d’assembler et d’installer votre douche
en fibre de verre DURAWALL®
, vous devrez préparer
la zone de plomberie brute, choisir la paroi latérale
sur laquelle vous fixerez la pomme de douche et la
robinetterie, et décider si vous souhaitez une porte
ou un rideau de douche. Veuillez lire les instructions
avant de procéder à l’installation.
Tout renforcement nécessaire à la fixation de
poignées et/ou d’un siège facultatifs doit être installé
à ce moment. Pour une installation conforme aux
normes de construction locales, veuillez consulter les
instructions du fabricant.
Évaluez également tous les besoins relatifs aux
travaux de plomberie (conduites d’alimentation,
aération, siphon), conformément aux normes de
construction locales.
E.L. Mustee & Sons, Inc.
5431 West 164th St.
Brook Park, OH 44142
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Web: www.mustee.com

2

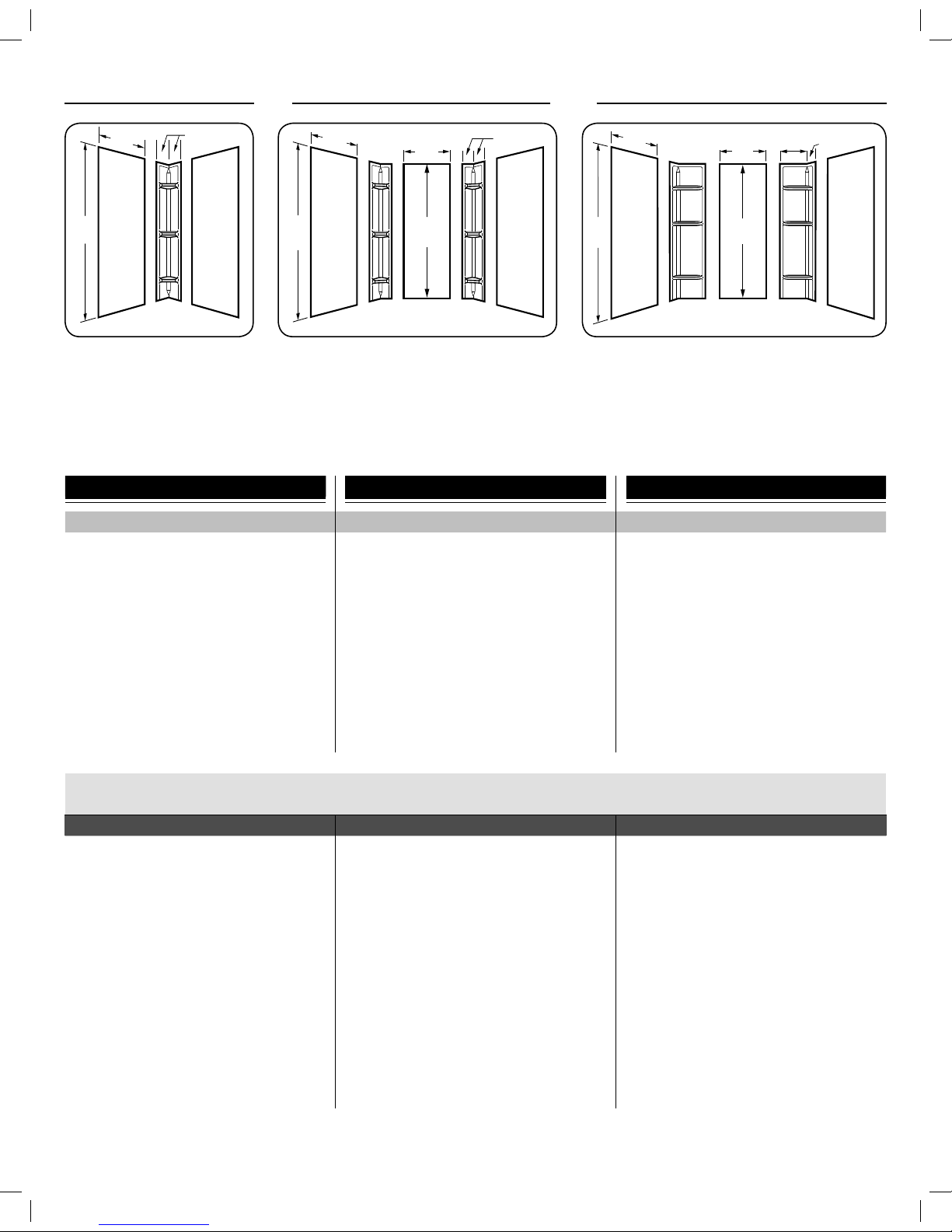

711 /2 "
73/
4"
36"
71
1
/2 " 711 /2 "
73
/4"
36"
36"
CENTER
SIDE
*1
*2
711 /2 "71
1
/2 "
51
/2 "
36"
36" 14"
CENTER
SIDE
*1
*2
*1 Cara
*2 Centro
*1 Côté
*2 Centre
*1 Cara
*2 Centro
*1 Côté
*2 Centre
INSTALLATION INSTALACIÓN INSTALLATION
STEP 1: PASO 1: ÉTAPE 1 :
After you have determined where your
DURAWALL®shower is to be located, you
will have to construct the appropriate alcove.
Wall surfaces must be clean, dry and free of
grease, dust and loose or flaky paint or plaster.
It would be a good time to install Kraft-
faced fiberglass insulation or unfaced batting
with a 4 mil. (poly) vapor barrier film between
the open studs in your alcove area.
After you have constructed your alcove
and completed your rough plumbing
requirements you are now ready to install the
shower floor.
Go to step 2b for Models 247 and 260
(Square/Rectangular)
Luego de determinar la ubicación de la ducha
DURAWALL®, deberá construir el nicho
correspondiente. Las superficies de las paredes
deben estar limpias y secas, sin grasa, polvo ni
imperfecciones de pinturas o yeso.
Se recomienda instalar en este paso aislamiento
de fibra de vidrio con revestimiento de papel Kraft o
un colchón de fibras sin revestimiento de papel con
una película impermeable (material polimérico) de 4
mil. entre las vigas descubiertas en el nicho.
Luego de construir el nicho y diseñar la
distribución de las cañerías, estará en condiciones
de instalar el piso para ducha.
Para los modelos 247 y 260 (cuadrado y
rectangular), continúe en el paso 2b.
Après avoir choisi l’emplacement de votre douche
DURAWALL
®, vous devrez construire une alcôve
adéquate. La surface du mur doit être propre
et sèche, sans graisse, poussière, salissure, ou
résidus de plâtre ou de peinture.
C’est le moment idéal pour installer le système
d’isolation en fibre de verre, à panneau nu ou Kraft, avec
un pare-vapeur de 4 mm entre les montants apparents
dans votre alcôve.
Après avoir construit votre alcôve et déterminé
vos besoins relatifs aux travaux de plomberie, vous
pouvez procéder à l’installation du bac à douche.
Allez à l’étape 2b pour les modèles 247 et 260
(carré/rectangulaire)
MODEL
MODELO
MODÈLE
237 CORNER
n
ESQUINA
n
ANGULAIRE
STEP 2a: PASO 2a: ÉTAPE 2a :
1. Determine if any trimming will be required
on your shower wall Side Panels BEFORE
APPLYING ADHESIVE! Set panel in place
raised approximately 1/8" above top ledge of
shower base, covering the 1" flange with the
front edge of the panel in line with front face
of shower base. A few strips of masking tape
will hold the panel in place while you measure
from the inside edge of the panel to the corner.
The minimum allowable dimension is 6" and
the maximum is 7". Keeping in this range will
insure a proper overlap. If trimming is required,
the panel may be cut easily with a razor knife
and straight edge. Cut the side of the panel
that will be covered by the corner panel.
Re-tape the panel back in place and trace a
pencil line all around the panel. NOTE: These
lines will be your guide when you are ready to

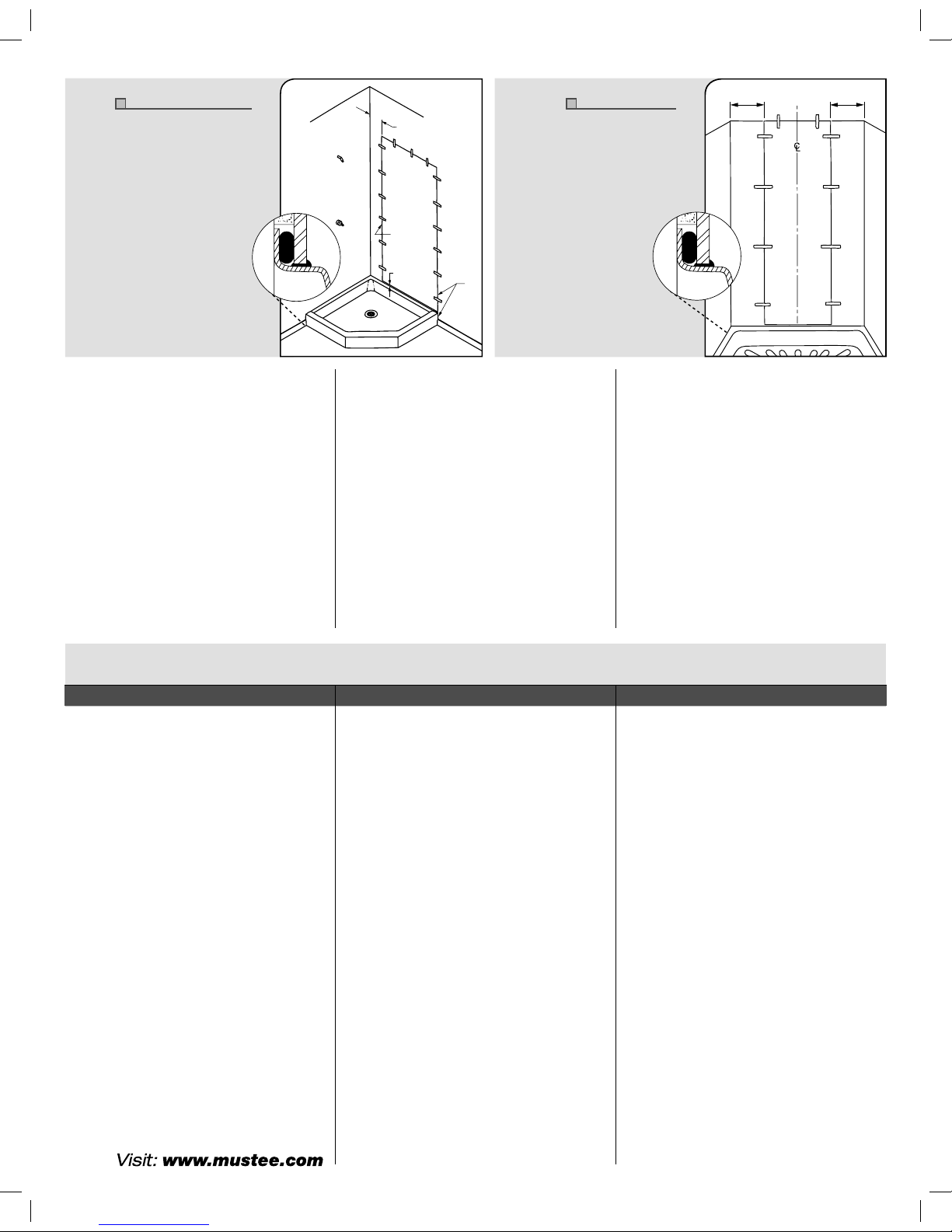

permanently install. (Fig. A)
1. Determine si se necesitará recortar los paneles
laterales de la ducha ANTES DE APLICAR EL
PEGAMENTO. Coloque el panel en su lugar con
una elevación de aproximadamente 1
/8" (3.17 mm)
desde el borde superior del plato de la ducha,
cubriendo el reborde de 1" (2.54 cm) con el borde
frontal del panel alineado con la cara frontal del
plato. Coloque algunas tiras de cinta adhesiva de
pintor para sujetar el panel en su lugar y haga las
mediciones desde el borde interior del panel hasta
la esquina. La medida mínima posible es de 6" (15.2
cm) y la máxima de 7" (17.8 cm). Estas medidas
garantizarán una superposición correcta. Si se
necesita recortar el panel, puede hacerlo fácilmente
con una navaja y una regla. Corte el lado del panel
que quedará tapado por el esquinero. Vuelva a
sujetar el panel en su lugar con cinta adhesiva y
trace una línea con lápiz alrededor de todo el panel.
IMPORTANTE: Estas líneas le servirán de guía para
realizar la instalación definitiva. (Fig. A)
1. Déterminez si les panneaux latéraux pour
votre douche ont besoin d’être découpés AVANT
D’APPLIQUER LA COLLE! Mettez le panneau en
place, soulevé d’environ
1
/8po (3,17 mm) au-dessus
du rebord de la base de la douche, couvrant la
saillie de 1 po (2,54 cm), l’arête frontale du panneau
en ligne avec la face antérieure de la base de la
douche. Quelques bandes de ruban-cache tiendront
le panneau en place pendant que vous mesurez la
distance de l’arête intérieure du panneau au coin.
La dimension minimale est 6 po (15,24 cm) et la
dimension maximale, de 7 po (17,78 cm). En restant
dans ces limites, on s’assure d’un recouvrement
approprié. S’il faut tailler un panneau, on peut le
faire facilement à l’aide d’un couteau à lame et d’une
règle. Coupez le bord du panneau qui sera recouvert
par le panneau de coin. Fixez de nouveau le panneau
en place à l’aide d’un ruban adhésif et tracez une
ligne au crayon autour du panneau. REMARQUE :
ces lignes vous serviront de guide lorsque vous
serez prêt à faire l’installation permanente. (Fig. A)
MODEL
MODELO
MODÈLE 237 MODEL
MODELO
MODÈLE 247 MODEL
MODELO
MODÈLE 260
Fits corner-model
shower bases up to 42".
Artículo para platos de ducha para esquinas
de hasta 42" (106.7 cm).
Convient aux bases de douches en coin ne
dépassant pas 42 po (106,7 cm).
Fits alcove up to 48" wide by 42" deep.
Artículo para espacio hueco de ducha de hasta 48" de ancho
(122 cm) por 42" de profundidad (106.7 cm).
Convient aux niches de baignoires de 48 po de large par
42 po de profondeur (122 cm x 106,7 cm).
Fits alcove up to 60" wide by 40" deep.
— Fit 42"x 36" & 42"x 42" shower bases by reversing corner panels.
Artículo para espacio hueco de ducha de hasta 60" de ancho (152.4 cm)
por 40" de profundidad (101.6 cm). — Artículo para platos de ducha de 42" x 36"
(106.7 x 91.4 cm) y 42" x 42" (106.7 x 106.7 cm) con esquineros reversibles.
Convient aux niches de baignoires de 60 po de large par 40 po de profondeur
(152,4 cm x 101,6 cm). — Convient aux bases de douches de 42 po x 36 po (106,7 cm x
91,4 cm) et de 42 po x 42 po (106,7 cm x 106,7 cm), en renversant les panneaux de coin.

3
Fig. A
Cuadro A
*1 Mínimo
*2 Máximo
*3 Recortar este borde únicamente
*4 Espacio máximo de 1/8"
(3.17 mm )
*5 Alinee el borde del panel
Le schéma A
*1 Minimum
*2 Maximum
*3 Découpez uniquement
cette arête
*4 Interstice maximal de 1
/8po
(3,17 mm )
*5 Alignez l’arête du panneau
Fig. B
Cuadro B
*1 Igual
*2 Línea longitudinal
Le schéma B
*1 Égale
*2 Ligne centrale
2. Follow the same basic procedure for
positioning the side panel that has the control
valve and shower head. This panel will have to
be carefully measured, marked and drilled to
accept the valve stem(s) and possibly shower
head pipe. Before doing any drilling or cutting,
recheck your dimensions.
2. Lleve a cabo el mismo procedimiento para colocar
el panel lateral que lleva el cabezal de la ducha y las
llaves. La acción de medir, marcar y agujerear este
panel se debe calcular con mucho cuidado, de modo
que el resultado permita una conexión correcta
de los caños de las llaves y, si correspondiese, del
cabezal de la ducha. Antes de agujerear o recortar el
panel, vuelva a comprobar sus mediciones.
2. Suivre la même procédure de base pour mettre
en place le panneau latéral qui comprend le robinet
et la pomme de douche. Ce panneau doit être
mesuré soigneusement, marqué et percé de manière
à recevoir le tuyau du robinet et peut-être aussi le
tuyau de la pomme de douche. Avant de commencer
à percer ou à couper, revérifiez vos mesures.
3. With both side panels taped in place,
temporarily tape Formed Corner Panel into
position. Check overlap on each side. DO NOT
TRIM FORMED CORNER PANEL. If overlaps
are satisfactory, trace a pencil guide line
along the edge of he corner panel. Remove all
panels, make sure all guide lines are clearly
visible – you are now ready to permanently
install the unit.
Go to step 3
3. Con los dos paneles laterales sujetados con cinta
en sus respectivos lugares, coloque el esquinero
temporalmente en su posición. Compruebe la
superposición de los paneles a ambos lados. NO
RECORTE LOS ESQUINEROS. Si la superposición
es correcta, trace una línea guía con lápiz a lo largo
del borde del esquinero. Quite todos los paneles y
asegúrese de que no se hayan borrado todas las
líneas guía. Si todo está en orden, puede proceder a
realizar la instalación definitiva.
Vaya al paso de progresión 3
3. Dès que les deux panneaux latéraux sont en place,
à l’aide d’un ruban adhésif, fixez temporairement
le panneau de coin moulé. Vérifiez la zone de
recouvrement de chaque côté. NE PAS DÉCOUPER
LES PANNEAUX DE COIN MOULÉS. Si les zones de
recouvrement sont satisfaisantes, tracez au crayon
une ligne guide le long de l’arête du panneau de coin.
Enlevez tous les panneaux, assurez-vous que toutes
les lignes guides sont visibles – vous êtes maintenant
prêt à faire l’installation permanente.
Passez à l’étape 3
MODEL
MODELO
MODÈLE
247/260 SQUARE/RECTANGLE
n
CUADRADO/RECTANGULO
n
CARRÉE/RECTANGULAIRE
STEP 2b: PASO 2b: ÉTAPE 2b :
1. Determine if any trimming will be required
on your shower wall BEFORE APPLYING
ADHESIVE! Set Center Panel in place, raised
approximately 1/8" above top ledge of shower
base and centered on back wall. A few strips
of masking tape will hold panel in place while
you draw a pencil line all around the panel.
NOTE: These lines will be a guide when you
are ready to permanently install the panel.
Temporarily tape Corner Panels in position,
align top edge of Corner Panels with top edge
of Center Panel. The Corner Panels should
not overlap the Center Panel by more than
1
3/4". If the overlap is not satisfactory, trim the
Center Panel the required amount to arrive at
the 1
3/4" maximum overlap. Be sure to redraw
your Center Panel guide lines if panel required
trimming. Panels may be trimmed easily with
a razor knife and straight edge. DO NOT TRIM
FORMED CORNER PANELS! (Fig. B)
1. Determine si se necesitará recortar los paneles
laterales de la ducha ANTES DE APLICAR EL
PEGAMENTO. Coloque el panel central en su
lugar, con una elevación de aproximadamente1/8"
(3.17 mm) desde el borde superior del plato de la
ducha, y compruebe que quede centrado en la pared
posterior. Coloque algunas tiras de cinta adhesiva
de pintor para sujetar el panel en su lugar y haga las
mediciones desde el borde interior del panel hasta
la esquina. IMPORTANTE: Estas líneas le servirán
de guía para realizar la instalación definitiva. Sujete
temporalmente los esquineros en su lugar con
cinta adhesiva y alinee los bordes superiores de
los esquineros y del panel central. Los esquineros
no deben superponerse al panel central más de
1
3/4" (4.4 cm). Si la superposición de los paneles
no es correcta, recorte el panel central según sea
necesario para permitir la superposición máxima
de 1
3/4" (4.4 cm). Si debe recortar el panel central,
asegúrese de volver a trazar sus líneas guía. Si se
necesita recortar el panel, puede hacerlo fácilmente
con una navaja y una regla. NO RECORTE LOS
ESQUINEROS. (Fig. B)
1. Déterminez si les panneaux latéraux pour
votre douche ont besoin d’être découpés AVANT
D’APPLIQUER LA COLLE! Mettez en place le panneau
du centre, soulevé d’environ 1
/8po (3,17 mm) au
dessus du rebord supérieur de la base de la douche
et centré sur le mur du fond. Quelques bandes de
ruban-cache tiendront le panneau en place pendant
que vous tracez une ligne au crayon sur le pourtour
du panneau. REMARQUE : ces lignes vous serviront
de guide lorsque vous serez prêt à faire l’installation
permanente du panneau. À l’aide de ruban adhésif, fixez
temporairement les panneaux de coin, alignant l’arête
supérieure des panneaux de coin à l’arête supérieure du
panneau central. Les panneaux de coin ne devraient pas
recouvrir le panneau central de plus de 1
3/4po (4,4 cm).
Si la zone de recouvrement n’est pas satisfaisante,
retranchez du panneau central ce qu’il faut pour que
la zone de recouvrement ait au maximum 1
3/4po
(4,4 cm). Assurez-vous de redessiner les lignes guides
du panneau central si le panneau doit être découpé.
Il est facile de découper les panneaux à l’aide d’un
couteau à lame et d’une règle. NE PAS DÉCOUPER LES
PANNEAUX DE COIN MOULÉS. (Fig. B)
2. Follow the same basic procedure for
positioning the Side Panels as you did for
the Center Panel. Align edge of Side Panel
with front of shower base, remember to align
top edges. Draw pencil guide lines. The Side
Panel for the fitting end of the shower will have
to be carefully measured, marked and drilled
to accept the valve stem(s) and possibly
shower head pipe. Before doing any drilling,
recheck your dimensions.
2. Lleve a cabo el mismo procedimiento para colocar
el panel lateral que lleva el cabezal de la ducha y las
llaves. Alinee el borde del panel lateral con el frente
del plato de la ducha prestando atención de que
también queden alineados los bordes superiores.
Trace las líneas guía con lápiz. La acción de medir,
marcar y agujerear el panel de las instalaciones fijas
se debe calcular con mucho cuidado, de modo que
el resultado permita una conexión correcta de los
caños de las llaves y, si correspondiese, del cabezal
de la ducha. Antes de agujerear o recortar el panel,
vuelva a comprobar sus mediciones.
2. Pour mettre en place les panneaux latéraux,
suivre la même procédure de base que pour le
panneau central. Alignez l’arête du panneau latéral
avec le devant de la base de la douche, n’oubliez
pas d’aligner les arêtes supérieures. Tracez des
lignes guides. Le panneau latéral qui doit s’ajuster à
la douche doit être soigneusement mesuré, marqué
et perforé de manière à recevoir les tuyaux de la
robinetterie, y compris le tuyau de la pomme de
douche, le cas échéant. Avant de commencer à
percer ou à couper, revérifiez vos mesures.
1
/8" MAX.
GAP
TRIM
THIS
EDGE
ONLY
6" MINIMUM
7" MAXIMUM
ALIGN
EDGE
OF
PANEL
*1
*2
*3
*4
*5
EQUAL EQUAL
*1
*2

As a company committed to continuous improvement, the specifications in this installation manual are subject to change without notice.
Somos una empresa comprometida con el perfeccionamiento constante, por lo que las especificaciones para la instalación de este producto podrían cambiar sin previo aviso.
Notre entreprise cherchant toujours à améliorer ses produits, les spécifications de ce manuel d’installation peuvent être modifiées sans préavis.
SI-196 (06-13)
Patented and patents pending.
Made and Printed in U.S.A.
STEP 3: PASO 3: ÉTAPE 3 :

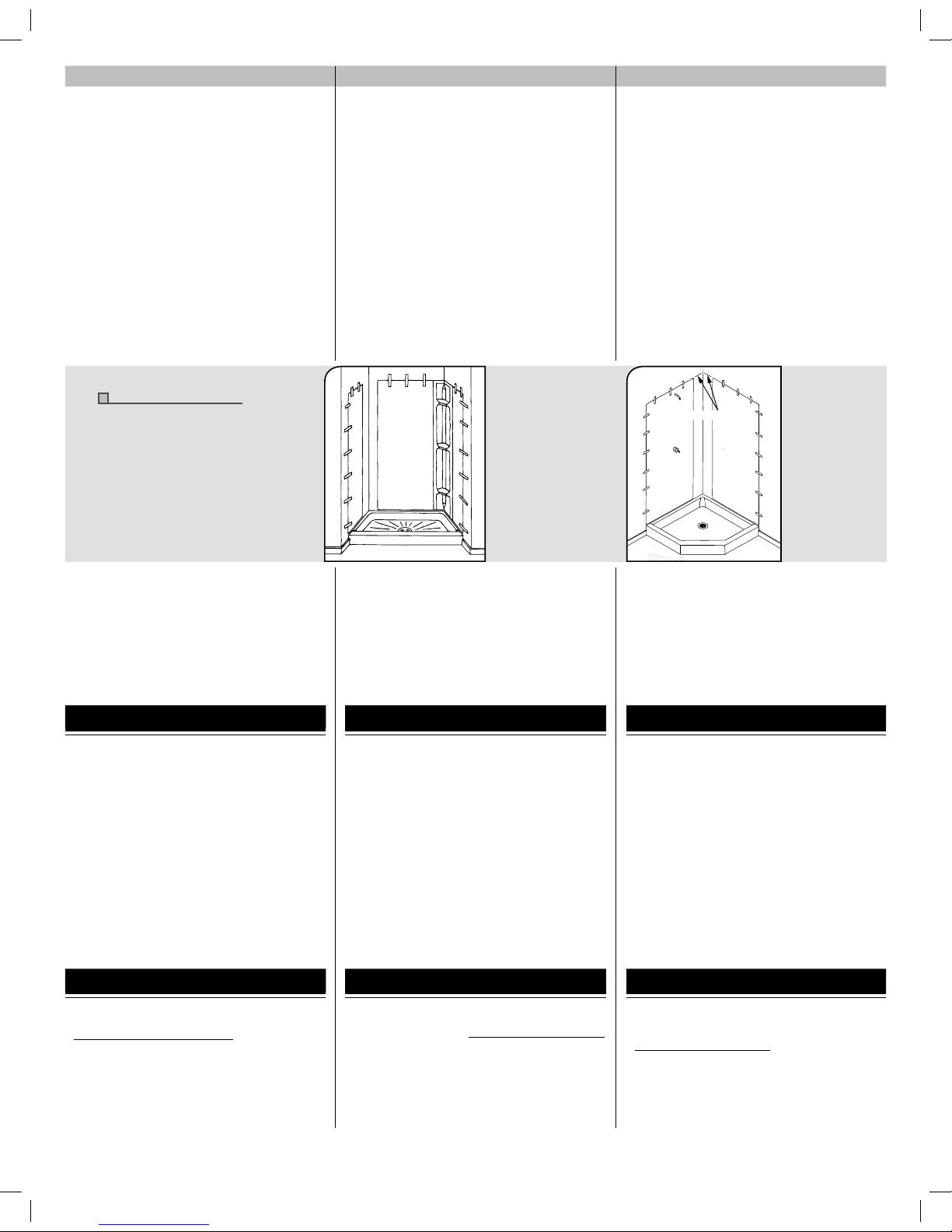

1. Apply adhesive to flat panel using
approximately 1/8" diameter bead in a zig-zag
pattern. Align panel with pencil guide lines.
Short strips of masking tape may be applied
to hold the panel in place until the adhesive
begins to bond. Repeat this procedure for the
remaining flat panel. IMPORTANT: Be sure to
follow adhesive manufacturer’s directions for
“venting” if applicable! Excess adhesive should
be removed with mineral spirits immediately.
(NOTE: After cleaning escess adhesive, wash
area completely with a soap/water solution to
neutralize solvent.)
1. Aplique una línea de pegamento de aproximadamente
1/8" (3.17 mm) de diámetro en el panel liso, haciendo
un dibujo aleatorio. Alinee el panel con las líneas
guía trazadas con lápiz. Puede colocar algunas tiras
cortas de cinta adhesiva para sujetar el panel en
su lugar hasta que el pegamento empiece a secar.
Repita este procedimiento para colocar el otro panel
liso. IMPORTANTE: Compruebe las instrucciones del
fabricante del pegamento para conocer el tiempo de
ventilación. El exceso de pegamento se debe quitar
de inmediato con solvente (thinner). Luego de quitar el
exceso, limpie bien con una solución de agua jabonosa
para neutralizar el efecto del solvente.
1. Déposez en zigzag sur le panneau plat une ligne de
colle d’environ 1/8po (3,17 mm) de diamètre. Alignez le
panneau sur les lignes guides. De courtes bandes de
ruban-cache peuvent maintenir le panneau en place
pendant que la colle sèche. Répétez la procédure pour
l’autre panneau plat. IMPORTANT : assurez-vous de
suivre, s’il y a lieu, les instructions de « ventilation »
du fabricant de la colle! L’excédent de colle doit
immédiatement être enlevé avec de l’essence minérale.
(REMARQUE : après avoir nettoyé l’excédent de colle,
lavez toute cette surface avec une solution d’eau et de
savon de façon à neutraliser le solvant.)
2. Apply adhesive to back side of Formed
Corners. Align top edge of corner panel with
guide lines and press in place, working from
top to bottom. Short strips of masking tape
may be applied to hold corner panel in place
until adhesive begins to bond.
2. Aplique pegamento en la cara posterior de los
esquineros según se muestra en el dibujo (ver Fig.
C). Alinee el borde superior del esquinero con las
líneas guía y, de arriba abajo, haga presión para
colocarlo en su lugar. Puede colocar algunas tiras
cortas de cinta adhesiva para sujetar el esquinero en
su lugar hasta que el pegamento empiece a secar.
2. Déposez de la colle au dos des panneaux de
coin moulés tel qu’illustré (voir figure C). Alignez
l’arête supérieure du panneau de coin sur les lignes
guides et mettez le panneau en place en pressant,
partant du haut vers le bas. De courtes bandes de
ruban-cache peuvent maintenir le panneau en place
pendant que la colle sèche.
Fig. C
Cuadro C
*1 Guías de consulta
Le schéma C
*1 Lignes de guide
GUIDELINES
*1
247 237
3. Wait approximately 12 hours before applying
caulking to top, bottom, side and overlap
edges. Remember to caulk around faucet
spout and handle hole(s). Follow caulking
instructions for clean up of excess caulk.
3. Deje pasar aproximadamente 12 horas antes de
enmasillar los bordes superiores, inferiores, laterales
y superpuestos. Recuerde enmasillar las uniones
de las llaves y del grifo de la ducha. Observe las
instrucciones para limpiar el exceso de masilla.
3. Attendre environ 12 heures avant d’appliquer le
mastic sur les arêtes sur le haut, sur les côtés et sur
la zone de recouvrement. N’oubliez pas de mettre du
mastic autour des trous percés pour la robinetterie.
Suivre les instructions appropriées pour nettoyer l’excès
de mastic.
4. Replace faucet spout and handle(s), turn on
water supply to shower alcove. Wait 24 hours
before using shower.
4. Una vez que haya colocado el grifo y las llaves,
abra la llave de paso del agua. Deje pasar 24 horas
antes de usar la ducha.
4. Remettez la robinetterie en place, ouvrez
l’alimentation d’eau. Attendre 24 heures avant de
prendre une douche.
CARE & CLEANING CUIDE & LIMPIANDO SOIGNER & NETTOYANT
The surface of your DURAWALL®shower may be
cleaned with a mild soap solution in warm water
using a soft cloth.
When using a cleaner product, carefully read the
label to ensure that the cleaner is safe for use on the
material. Stubborn stains can be cleaned using “Soft
Scrub®” by Clorox®,“Tub & Tile Cleaner®” by Lysol®or
a powdered detergent such as “Spic-n-Span.”
Do not allow cleaners to sit or soak on the
surface. Wipe surface clean and rinse completely
with water immediately after cleaner application.
Rinse and dry any overspray on nearby surfaces.
Never use abrasive scouring powder or steel
wool pads, as they will scratch the surface.
A periodic coating of a high quality marine or
automotive polish will help retain the finish.
La superficie de la unidad DURAWALL®puede limpiarse
con un paño embebido en una solución de jabón suave y
agua tibia.
Si desea usar un producto de limpieza, lea atentamente
la etiqueta para asegurarse de que pueda utilizarse con este
material. Las manchas difíciles pueden limpiarse con “Soft
Scrub®” de Clorox®,“Tub & Tile Cleaner®” de Lysol®o con un
detergente en polvo, como por ejemplo,“Spic-n-Span®.”
No deje que los productos de limpieza descansen
sobre la superficie. Limpie las superficies con un trapo y
enjuáguelas con agua de inmediato después de aplicar el
producto de limpieza. Limpie y seque todas las salpicaduras
que queden cerca de las superficies.
Para no rayar la superficie evite el uso de polvos
abrasivos y esponjas de metal.
Para prolongar el acabado, coloque periódicamente
una capa de cera para autos o cera marina.
Pour nettoyer la surface de votre douche DURAWALL®,
utilisez un chiffon doux préalablement trempé dans de
l’eau chaude légèrement savonneuse.
Si vous utilisez un produit nettoyant, lisez
attentivement la notice afin de vous assurer qu’il peut
être utilisé sur ce type de surface. Pour venir à bout des
taches résistantes, utilisez Soft Scrub®de Clorox®, Tub
& Tile Cleaner®de Lysol®ou un détergent en poudre tel
que Spic-n-Span®.
Ne laissez pas les produits nettoyant agir
ou pénétrer. Nettoyez la surface, puis rincez-la
immédiatement à l’eau après l’application du produit
nettoyant. Rincez et séchez tout excédent sur les
surfaces adjacentes.
N’utilisez jamais de poudre décapante abrasive ou
d’éponges métalliques car cela rayerait la surface.
L’utilisation régulière d’un produit d’entretien de
marine ou de pâte à polir pour carrosserie permet de
conserver une belle finition plus longtemps.
INSTALLATION QUESTIONS DESEA HACER ALGUNA PREGUNTA DES QUESTIONS SUR L’INSTALLATION
Questions on the installation or missing
parts, call 216-267-3100 or e-mail
[e-mail] for assistance.
Hours of operation are Monday to Friday, 8:30
a.m. to 4:30 p.m. E.S.T.
Please have the installation manual available
when calling. DO NOT RETURN PRODUCT TO
THE PLACE OF PURCHASE.
Para cualquier pregunta relacionada con la instalación
o en caso que falten piezas, comuníquese con el
216-267-3100 o escriba al [e-mail]
para recibir asistencia. El horario de atención es de lunes
a viernes de 8:30 am a 4:30 pm E.S.T
Le agradecemos tener el manual de instalación
a su alcance cuando llame. NO DEVUELVA EL
PRODUCTO AL SITIO DE COMPRA.
Si vous avez des questions sur l’installation ou
qu’il vous manque certaines pièces, composez le
216-267-3100 ou envoyez un courriel à l’adresse
[e-mail] pour obtenir de l’aide.
Heures d’ouverture : Du lundi au vendredi, de 8h30 à
16h30, heure de l’est des États-Unis.
N’oubliez pas de vous munir du manuel
d’installation lorsque vous nous appelez. IL EST INUTILE
DE RAMENER LE PRODUIT DANS LE MAGASIN OÙ
VOUS L’AVEZ ACHETÉ.
