Nad C740 User manual

C740

Stereo AM/FM Receiver

Owner’s Manual

Manuel d’Installation

Bedienungsanleitung

Manual del Usuario

Manuale delle Istruzioni

Manual do Proprietário

Bruksanvisning

Warning: To reduce the risk of fire or electric shock, do not

expose this unit to rain or moisture.

The lightning flash with an arrowhead symbol within an equilateral

triangle, is intended to alert the user to the presence of uninsulated

“dangerous voltage” within the product’s enclosure that may be of

sufficient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to

alert the user to the presence of important operating and

maintenance (servicing) instructions in the literature accompanying

the product.

Do not place this unit on an unstable cart, stand or tripod, bracket

or table. The unit may fall, causing serious injury to a child or adult

and serious damage to the unit. Use only with a cart, stand, tripod,

bracket or table recommended by the manufacturer or sold with

the unit. Any mounting of the device on a wall or ceiling should

follow the manufacturer’s instructions and should use a mounting

accessory recommended by the manufacturer.

An appliance and cart combination should be moved with care.

Quick stops, excessive force and uneven surfaces may cause the

appliance and cart combination to overturn.

Read and follow all the safety and operating instructions before

connecting or using this unit. Retain this notice and the owner’s

manual for future reference.

All warnings on the unit and in its operating instructions should be

adhered to.

Do not use this unit near water; for example, near a bath tub,

washbowl, kitchen sink, laundry tub, in a wet basement or near a

swimming pool.

The unit should be installed so that its location or position does not

interfere with its proper ventilation. For example, it should not be

situated on a bed, sofa, rug or similar surface that may block the

ventilation openings; or placed in a built-in installation, such as a

bookcase or cabinet, that may impede the flow of air through its

ventilation openings.

The unit should be situated from heat sources such as radiators,

heat registers, stoves or other devices (including amplifiers) that

produce heat.

The unit should be connected to a power supply outlet only of the

voltage and frequency marked on its rear panel.

The power supply cord should be routed so that it is not likely to be

walked on or pinched, especially near the plug, convenience

receptacles, or where the cord exits from the unit.

Unplug the unit from the wall outlet before cleaning. Never use

benzine, thinner or other solvents for cleaning. Use only a soft

damp cloth.

The power supply cord of the unit should be unplugged from the

wall outlet when it is to be unused for a long period of time.

Care should be taken so that objects do not fall, and liquids are not

spilled into the enclosure through any openings.

This unit should be serviced by qualified service personnel when:

A. The power cord or the plug has been damaged; or

B. Objects have fallen, or liquid has been spilled into the unit; or

C. The unit has been exposed to rain or liquids of any kind; or

D. The unit does not appear to operate normally or exhibits a

marked change in performance; or

E. The device has been dropped or the enclosure damaged.

DO NOT ATTEMPT SERVICING OF THIS UNIT

YOURSELF. REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL

Upon completion of any servicing or repairs, request the service

shop’s assurance that only Factory Authorized Replacement Parts

with the same characteristics as the original parts have been used,

and that the routine safety checks have been performed to

guarantee that the equipment is in safe operating condition.

REPLACEMENT WITH UNAUTHORIZED PARTS MAY RESULT IN FIRE,

ELECTRIC SHOCK OR OTHER HAZARDS.

ATTENTION

POUR ÉVITER LES CHOC ELECTRIQUES, INTRODUIRE LA

LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE

CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU’AU

FOND.

CAUTION

TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF

PLUG TO WIDE SLOT FULLY INSERT.

If an indoor antenna is used (either built into the set or installed

separately), never allow any part of the antenna to touch the metal

parts of other electrical appliances such as a lamp, TV set etc.

CAUTION

POWER LINES

Any outdoor antenna must be located away from all power lines.

OUTDOOR ANTENNA GROUNDING

If an outside antenna is connected to your tuner or tuner-

preamplifier, be sure the antenna system is grounded so as to

provide some protection against voltage surges and built-up static

charges. Article 810 of the National Electrical Code, ANSI/NFPA No.

70-1984, provides information with respect to proper grounding of

the mast and supporting structure, grounding of the lead-in wire to

an antenna discharge unit, size of grounding conductors, location of

antenna discharge unit, connection to grounding electrodes and

requirements for the grounding electrode.

a. Use No. 10 AWG (5.3mm2) copper, No. 8 AWG (8.4mm2)

aluminium, No. 17 AWG (1.0mm2) copper-clad steel or bronze

wire, or larger, as a ground wire.

b. Secure antenna lead-in and ground wires to house with stand-off

insulators spaced from 4-6 feet (1.22 - 1.83 m) apart.

c. Mount antenna discharge unit as close as possible to where lead-

in enters house.

d. Use jumper wire not smaller than No.6 AWG (13.3mm2) copper,

or the equivalent, when a separate antenna-grounding electrode

is used. see NEC Section 810-21 (j).

EXAMPLE OF ANTENNA GROUNDING AS PER NATIONAL ELECTRICAL

CODE INSTRUCTIONS CONTAINED IN ARTICLE 810 - RADIO AND

TELEVISION EQUIPMENT.

NOTE TO CATV SYSTEM INSTALLER: This reminder is

provided to call the CATV system installer’s attention to

Article 820-40 of the National Electrical Code that provides

guidelines for proper grounding and, in particular, specifies

that the ground cable ground shall be connected to the

grounding system of the building, as close to the point of

cable entry as practical.

CAUTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

ATTENTION:

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK). NO

USER SERVICEABLE PARTS INSIDE. REFER SERVICING

TO QUALIFIED SERVICE PERSONNEL.

IMPORTANT SAFETY INSTRUCTIONS

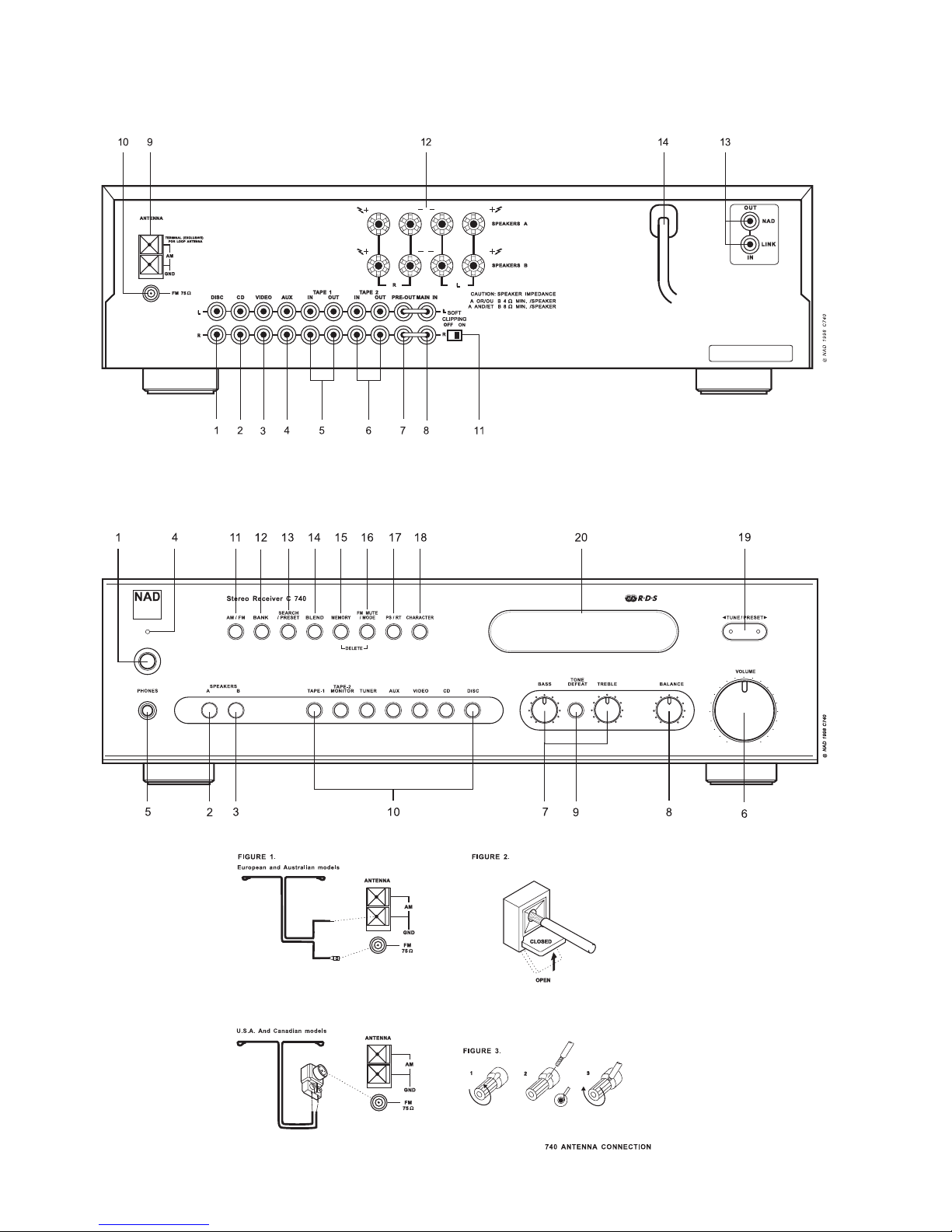

REAR PANEL CONNECTIONS

FRONT PANEL CONTROLS

NOTES ON INSTALLATION

Your NAD C740 should be placed on a firm, level surface. Avoid

placing the unit in direct sunlight or near sources of heat and

damp.

Allow adequate ventilation. Do not place the unit on a soft surface

like a carpet. Do not place or it in an enclosed position such a

bookcase or cabinet that may impede the air-flow through the

ventilation slots.

Make sure the unit is switched off before making any connections.

The RCA sockets on your NAD C740 are colour coded for

convenience. Red and white are Right and Left audio respectively,

and yellow for NAD Link.

Use high quality leads and sockets for optimum performance and

reliability. Ensure that leads and sockets are not damaged in any

way and all sockets are firmly pushed home.

For best performance, use quality speaker leads of 16 gauge

(1.5mm) thickness or more. If the unit is not going to be used for

some time, disconnect the plug from the AC socket.

Should water get into your NAD C740, shut off the power to the

unit and remove the plug from the AC socket. Have the unit

inspected by a qualified service technician before attempting to

use it again. Do not remove the cover, there are no user-

serviceable parts inside.

Use a dry soft cloth to clean the unit. If necessary, lightly dampen

the cloth with soapy water. Do not use solutions containing benzol

or other volatile agents.

QUICK START

1. Connect the speakers to the rear Speaker sockets and sources

to the relevant rear input sockets.

2. Plug in the AC power cord.

3. Press the POWER button (No. 1) to turn on the NAD C740.

4. Press the required input selector.

5. For radio listening, connect AM and FM antenna.

6. Press the AM/FM button (No. 11) to select AM or FM

reception.

7. Press Search/Preset (No. 13) until “SEARCH” is indicated in

the display to select Search mode.

8. Use Tune/Preset (No. 19) to select a station.

REAR PANEL CONNECTIONS

1. DISC INPUT

Input for additional line level input signals such as CD, Mini Disc

player or the output signal from a step-up amplifier for a

turntable. Use a twin RCA-to-RCA lead to connect the auxiliary

unit’s left and right ‘Audio Outputs’ to this input.

2. CD INPUT

Input for a CD or other line-level signal source. Use a twin RCA-

to-RCA lead to connect the CD player’s left and right ‘Audio

Outputs’ to this input. The NAD C740 only accepts analogue

signals from your CD player.

3. VIDEO INPUT

Input for the audio signal from a stereo VCR (or stereo

TV/Satellite/Cable receiver) or other line-level audio source.

Using twin RCA-to-RCA leads, connect to the left and right ‘Audio

Out’ of the unit to these inputs. Note: These are audio inputs only.

4. AUX INPUT

Input for additional line level input signals such as another CD

player. Use a twin RCA-to-RCA lead to connect the auxiliary unit’s

left and right ‘Audio Outputs’ to this input.

5. TAPE 1 IN, OUT

Connections for analogue recording and playback to an audio

tape recorder of any type. Using twin RCA-to-RCA leads, connect

to the left and right ‘Audio Output’ of the tape machine to the TAPE

1 IN sockets for playback and tape monitoring. Connect the left

and right ‘Audio Input’ of the tape machine to the TAPE 1 OUT

sockets for recording.

6. TAPE 2 IN, OUT

Connections for analogue recording and playback to a secondary

audio tape recorder of any type. Using twin RCA-to-RCA leads,

connect to the left and right ‘Audio Output’ of the tape machine to

the TAPE 2 IN sockets for playback and tape monitoring. Connect

the left and right ‘Audio Input’ of the tape machine to the TAPE 2

OUT sockets for recording.

7. PRE OUT

Connections to an external power amplifier or processor, such as

a surround-sound decoder. In normal use these should be

connected to the Main-In sockets (No. 8) with the links supplied.

To connect your NAD C740 to external processor or amplifier

sections first remove these links. Use a twin RCA-to-RCA lead to

connect to the left and right ‘Audio Input’ of the Power amp or

processor to the Pre Out sockets.

NOTE: The Pre-Out output signal will be affected by the NAD

C740’s volume and tone control settings, always turn the receiver

off before connecting or disconnecting anything from to Pre-Out

and Main-In sockets.

8. MAIN IN

Connections to an external pre-amplifier or processor, such as a

surround-sound decoder. In normal use these should be

connected to the Pre-Out sockets (No. 7) with the links supplied.

To connect your NAD C740 to external processor or pre-amplifier

first remove these links. Use a twin RCA-to-RCA lead to connect to

the left and right ‘Audio Output’ of the pre-amp or processor to

the Main-In sockets.

NOTE: Always turn the receiver off before connecting or

disconnecting anything from to Pre-Out and Main-In sockets.

9. AM ANTENNA

An AM loop antenna is supplied with the NAD C740 and is

required for AM reception. To connect the AM antenna, first press

the keys on the Antenna terminals downwards. Insert the bare

antenna wires into the two terminal holes and push the connector

keys upwards again to secure the connection (see fig 2).

Test various positions for the antenna but always ensure the loop

is placed vertically for best reception. Placing the antenna close to

large metal items such as metal shelves or radiators may interfere

with reception.

NAD C740 Stereo AM/FM Receiver

10. FM ANTENNA

A ribbon wire FM antenna is included and should be connected to

the FM connector at the rear of the unit

(The 120V versions (North America) should use the ‘balun’

adapter supplied - see fig 1). The ribbon aerial should be

mounted on a vertical surface and placed so that it forms a ‘T’.

Experiment with placement of the antenna to find the position that

gives the best signal strength and lowest background noise. An

inadequate FM signal normally results in high levels of hiss,

especially in stereo, and interference from external electrical

sources. In areas of poor FM reception, the tuner section’s

performance can be improved by using an externally mounted FM

antenna. A qualified aerial installer will be able to advise and fit a

recommended aerial for your reception conditions.

11. SOFT CLIPPING

When an amplifier is driven beyond its specified power output, a

hard, distorted sound can be heard on very loud sounds. This is

caused by the amplifier cutting off or ‘hard clipping’ the peaks of

sound that it was not designed to reproduce. The NAD Soft

Clipping circuit gently limits the output of the system to minimise

audible distortion if the amplifier is overdriven.

If your listening involves moderate power levels you may leave the

Soft Clipping switch to Off. If you are likely to play at high levels,

that could stretch the amplifier’s power capability, then switch Soft

Clip On.

“SOFT CLIPPING” lights up in the display area when the receiver

is in Soft Clip mode.

12. SPEAKERS A + SPEAKERS B

The NAD C740 is equipped with two sets of speaker connectors.

Use the Speakers A connectors for the ‘main’ speakers and use the

Speakers B connectors for a second pair, for example, extension

speakers located in another room.

Connect the right speaker to the terminals market ‘R +’ and ‘R-’

ensuring that the ‘R+’ is connected to the ‘+’ terminal on your

loudspeaker and the ‘R-’ is connected to the loudspeaker’s ‘-’

terminal.

Connect the terminals marked ‘L+’ and ‘L-’ to the left speaker in

the same way.

Always use heavy duty (16 gauge; 1.5mm, or thicker) stranded

wire to connect loudspeakers to your NAD C740.

The high-current binding post terminals can be used as a screw

terminal for cables terminating in spade or pin sockets or for

cables with bare wire ends.

BARE WIRES AND PIN CONNECTORS

Bare wires and pin sockets should be inserted into the hole in the

shaft of the terminal. Unscrew the speaker terminal’s plastic

bushing until the hole in the screw shaft is revealed. Insert the pin

or bare cable end into the hole and secure the cable by tightening

down the terminal’s bushing. (see fig 3)

Ensure bare wire from the speaker cables does not touch the back

panel or another socket . Ensure that there is only 1/2” (1cm) of

bare cable or pin and no loose strands of speakers wire.

NOTE: Make sure the speaker impedance is 4 ohms or more

when connecting only one pair of speakers; make sure the

speaker impedance for all speakers is over 8 ohms when

connecting two sets of speakers.

13. NAD LINK IN, OUT

The NAD-Link connector is used to pass commands from other

units fitted with NAD-Link connectors. This allows centralised

control of a complete system, and also allows some of the basic

functions of other NAD components (such as a CD player or

cassette-deck) also equipped with NAD-Link to be controlled with

the receiver’s remote control. To function with such other units,

connect the C740’s NAD-Link Out to the NAD-Link In on the other

unit. NAD-Link connectors can be daisy-chained, IN to OUT, so

that a whole system can be controlled from the remote control

facilities of one unit.

14. AC LINE CORD

Plug the AC power cord into a live AC wall socket. Make sure all

connections have been made before connecting to mains.

FRONT PANEL CONTROLS

1. POWER ON/OFF

Press the POWER button to switch the receiver to its ‘Stand-by’

mode. The Stand-by indicator (No. 4) over the power button will

light up. On the front panel, press any of the input selector buttons

to switch to receiver on. From the remote control, press the green

Stand-by button (located just over the Speakers A and B buttons)

to switch the unit on. The display will light up indicating which

input was selected, the Stand-by indicator will extinguish.

Pressing the POWER switch again will turn the unit OFF

completely. The NAD C740 receiver uses a memory back-up

system to store preset station information for the tuner section.

This information is retained for several weeks, even the unit is

switched off completely or unplugged.

REMOTE CONTROL

STAND-BY button (green):

Press this button to switch the unit from operating to the Stand-by

mode and vice versa: Press this button again to switch to unit on

from Stand-by; the last selected source will be indicated in the

display.

NOTE: Stand-by mode is indicated by the Stand-by indicator (No. 4)

just over the green POWER button on the front panel (No. 1)

In Stand-by mode the C740 uses very little power. However, it is

recommended that you switch the unit totally off if it is not going to be

used for more than a couple of days. Switch off completely by pressing

the POWER button on the front panel (No. 1), all lights will extinguish.

2 + 3. SPEAKERS A; SPEAKERS B

The A and B buttons engage or disengage the speakers connected

to respectively the Speakers A and Speakers B terminals on the

rear panel.

Press A to switch the speakers connected to the speaker A

terminals On or Off.

Press B to switch the speakers connected to the speaker A

terminals On or Off.

The status of speakers A and B On or Off is indicated in the upper-

left corner of the display area. If Speakers A and B are both engaged

(shown by “SPEAKERS A B” in the display area), the amplifier’s

output power is fed to both sets of speakers in parallel. If speakers

A and B both are disengaged, both sets of speakers are silenced.

You can use this setting mode to listen to headphones (No. 5).

NOTE: Always turn the volume down when engaging or

disengaging either Speaker A or Speaker B.

4. STAND-BY INDICATOR

This green LED will light up when the receiver is switched On, but

in Stand-by mode. Refer to section 1 in this chapter for more

information.

The LED will also light up when the receiver receives a remote

control command from the supplied handset.

NOTE: The Stand-by Indicator will start to flash if the receiver has

gone into ‘protection’ mode. This can occur if there is a short

circuit in the speaker wiring. Switch the unit off totally using the

power button on the front panel (No.1) and check all cables and

connections, both at the receiver side and all loudspeakers’ side.

Once all connections have been properly restored, switch Power

(No.1) to Stand-by. Press one of the input buttons (No. 10) or the

green Stand-by button on the remote control to switch On from

Stand-by and resume normal operation.

If the problem persists, switch power off totally (No. 1) and

consult your dealer.

5. HEADPHONE SOCKET

A 1/4” stereo jack socket is supplied for headphone listening and

will work with conventional headphones of any impedance. The

volume, tone and balance controls are operative for headphone

listening. Use a suitable adapter to connect headphones with other

types of sockets, such as 3.5mm stereo ‘personal stereo’ jack plugs.

Use the Speaker A and/or Speaker B buttons (No. 2 + 3) to turn

off the loudspeakers.

NOTE: Make certain that the volume control is turned to

minimum (fully anti-clockwise) before connecting or

disconnecting headphones and engaging or disengaging Speakers

A and/or Speakers B. Listening at high levels can damage your

hearing.

6. VOLUME

The VOLUME control adjusts the overall loudness of the signals

being fed to the loudspeakers. It is motor driven and can be

adjusted from the remote control handset. The VOLUME control

does not affect recordings made using the Tape outputs but will

affect the signal going to the Pre-amp output (Pre Out).

On the remote control handset, press the MUTE Button to

temporarily switch off the sound to the speakers and headphones.

Mute mode is indicated by “AUDIO MUTE” flashing in red in the

display area. Press MUTE again to restore sound. Mute does not

affect recordings made using the Tape outputs but will affect the

signal going to the Pre-amp output (Pre Out).

7. BASS & TREBLE CONTROLS

The NAD C740 is fitted with BASS and TREBLE tone controls to

adjust the tonal balance of your system.

The 12 o’clock position is ‘flat’ with no boost or cut and a detent

indicates this position. Rotate the control clockwise to increase

the amount of Bass or Treble. Rotate the control anti-clockwise to

decrease the amount of Bass or Treble. The Tone controls do not

affect recordings made using the Tape outputs but will affect the

signal going to the Pre-amp output (Pre Out).

8. BALANCE

The BALANCE control adjusts the relative levels of the left and right

speakers. The 12 o’clock position provides equal level to the left

and right channels. A detent indicates this position.

Rotating the control clockwise moves the balance towards the

right. Rotating the control anti-clockwise moves the balance to the

left. The BALANCE control does not affect recordings made using

the Tape outputs but will affect the signal going to the Pre-amp

output (Pre Out).

9. TONE DEFEAT

The TONE DEFEAT switch by-passes the tone control section of the

NAD C740. If the Tone Controls are not normally used and left in

the 12 o’clock position, then it is advisable to switch out the Tone

Control section altogether by using this switch. In the ‘out’

position, the Tone Control circuits are active, pushing the TONE

DEFEAT switch ‘in’ bypasses the Tone Control section.

10. INPUT SELECTORS

These buttons select the active input to the NAD C740 and the

signal sent to the loudspeakers, the Tape outputs and the PRE OUT

sockets. The buttons on the remote control handset duplicate

these buttons, with the exception of the tuner input; see below.

The display indicates which input has been selected.

DISC Selects a line-level source connected to the DISC sockets as

the active input.

CD Selects the CD (or other line-level source) connected to the

CD sockets, as the active input.

VIDEO Selects the VCR (or stereo TV/Satellite/Cable receiver)

connected to the VIDEO sockets, as the active input.

AUX Selects a line-level source connected to the AUX sockets, as

the active input.

TUNER Selects the tuner as the active input. The receiver will

return to the last selected preset or frequency. The remote control

handset has separate buttons for AM and FM; pressing either one

will select the tuner as the active input and revert to the last station

tuned to on respectively the AM or FM band.

TAPE 2 Monitor Selects the output from a tape recorder when

playing back tapes or monitoring recordings being made through

the Tape 2 sockets. Press the Tape 2 button once to select it and

again to return to the normal input selection.

Tape 2 is a tape Monitor function which does not override the

current input selection. For example, if the CD is the active input

when TAPE 2 is selected, then the CD signal will continue to be

selected and sent to both the TAPE 1, and TAPE 2 OUTPUT sockets,

but it is the sound from recorder connected to Tape 2 that will be

heard on the loudspeakers. When Tape 2 Monitor is selected,

“TAPE 2” is indicated in the alphanumeric section of the display

for 3 seconds before it defaults to indicating the active input again.

The box just over the alphanumeric section indicating “T-2

MONITOR” will remain lit until Tape 2 is disengaged again.

TAPE 1 Selects Tape 1 as the active input.

NOTE: The remote control handset with the C740 supplied is of a

universal NAD type, designed to operate several NAD models.

Some buttons on this handset are inoperative as the functions

aren’t supported by the C740. The Video 2 and Video 3 input

selector buttons on the remote control handset are inoperative in

the case of the C740.

TO MAKE A RECORDING

When any source is selected, its signal is also fed directly to any

tape machine connected to the TAPE 1 or TAPE 2 OUTPUTS for

recording.

TAPE TO TAPE COPYING

You can copy between two tape machines connected to your NAD

C740. Put the source tape in the recorder connected to Tape 1 and

the blank tape into the recorder connected to Tape 2. By selecting

TAPE 1 Input you can now record from Tape 1 to Tape 2 and

monitor the signal coming from the original tape.

11. AM/FM

The AM/FM button switches the tuner from the AM band to the FM

band and vice-versa. The Display Panel shows the frequency of the

tuned station and which band is selected. The FM tuning is in

0.025 MHz increments, AM tuning is in 9 kHz or 10 kHz

increments, depending on the version.

12. BANK

Pressing Bank switches between the C740’s three Preset Memory

Banks (A, B or C). Each of these banks can hold up to 10 Preset

stations. These Banks can contain a mix of AM or FM stations

each. The Bank selected is shown in the Display Panel. You can

use the banks to sort your Presets, for instance by station type

(Bank A for rock/pop; Bank B for Classical music; Bank C for

Jazz). Refer to the separate chapter “Storing, recalling and naming

Presets” for more information.

The remote control handset also has a Bank button and performs

the same fuction.

13. SEARCH/PRESET

The Search/Preset button scrolls between three different tuning

modes, each successive push of the button engages the next one

of the three modes.

a) Preset mode: In this mode you can use the Tune/Preset button

(No. 19) to select a Preset. When Preset Mode is selected

“PRESET” lights up in the display.

b) Search mode: By pressing the Tune/Preset button (No. 19)

or you can engage automatic tuning respectively up

or down the frequency band . The tuner will search

automatically for the first reasonably strong radio station,

where it will stop. Press the Tune/Preset button again to start

searching again. “SEARCH” lights up in the display. If a stereo

station is received “STEREO” will light up in red in the display,

unless FM Mute/Mode (No. 16) was engaged.

c) Tune mode: By pressing the Tune/Preset button (No. 19)

or you can engage manual tuning respectively up or down

the frequency band for precise tuning to a specific frequency.

Keep either one of the Tune/Preset buttons pressed until you

are in the proximity of the desired frequency (use the to

tune upwards in frequency; for downwards tuning). With

each successive tap of the keys, the tuner will take 0.025 MHz

steps on FM so you can accurately tune into the desired

frequency. For AM the tuning steps can be 9 kHz or 10 kHz,

depending on the version of your C740. This tuning mode can

also be useful when trying to receive a radio station which is

too weak for the Search mode. When tuned accurately to a

station, “>TUNED<” will light up in the display.

NOTE: The remote control handset has preset up/down buttons,

which will allow direct selection of the desired preset. Use of these

buttons will automatically switch the tuner section to Preset mode.

NOTE: The Search/Preset buttons are also used in conjunction

with the Memory (No. 15) and Tune/Search (No. 19) buttons to

add and memorise user defined names to Presets. Refer to the

separate chapter “Storing, recalling and naming Presets” for more

information.

14. BLEND

Weak or remote stereo radio stations are sometimes received with

noise and hiss as the antenna signal is too weak. By switching the

tuner to mono will reduce the amount of noise and hiss but at the

expense of any stereo information. The NAD Blend feature will

allow you to reduce the amount noise and hiss but still retain

some level of stereo separation, instead of mono.

The Blend button toggles between engaging or disengaging the

Blend feature; when engaged, “BLEND” lights up in the display.

15. MEMORY

The Memory is used to store stations into the three Preset Memory

banks or to store user defined names for non-RDS Preset stations.

Used in conjunction with the Search/Preset (No.13) and

Tune/Preset (No. 19) buttons. When Memory is active, the Preset

number flashes and the red ‘MEMORY’ indicator is shown in the

Display Panel. Refer to the separate chapter “Storing, recalling

and naming Presets” for more information.

NOTE: The 120V versions (North America) do not have RDS

(Radio Data System).

16. FM MUTE/MODE

This button combines two functions; it switches the tuner from

Stereo to Mono and disengages the muting circuitry at the same time.

The muting circuit will mute the tuner in between radio stations

when searching or tuning. This way the tuning noise is avoided.

Very weak radio station signals however may be suppressed by the

muting circuit. if such a very weak station is in stereo it will have

a high level of background hiss. Switching to Mono Mode and

disengaging the muting circuit by depressing the FM MUTE/MODE

button will allow the station to be heard and will cancel most or

all of this background noise.

In normal operation the mute circuit is engaged, the display

indicates “FM MUTE”. Press the FM Mute/Mode button to

disengage the muting circuit and switch from stereo to mono

reception. “FM MUTE” in the display will extinguish. Press the FM

Mute/Mode switch again to return to Auto Stereo FM operation.

17. PS/RT (ON RDS VERSIONS ONLY)

With stations carrying RDS information, The PS/RT button scrolls

between three different display modes, each successive push of the

button engages the next one of the three modes:

a) In the default mode, the station’s RDS name is displayed,

Program Service (PS; normally the station’s calling letters, BBC

R3, for instance).

b) From the default mode, press the button once to view Radio Text

(RT). This can be additional information such as the presenter’s

or program’s name; what song is playing, etc. This text scrolls

continuously over the 8 alphanumeric display segments. It takes

a few seconds for the tuner to gather the RT information, so

immediately after tuning to a station and selecting to view RT the

display will indicate “WAIT” and default to the station name.

c) Press the button from the display RT mode to display the station

frequency. Press again to return to the default mode (a).

When tuned to a non-RDS station:

The Display button toggles the display to show either the station

frequency or user entered station name. If no user name was

entered the display will just flash once.

NOTE: The 120V versions (North America) do not have RDS

(Radio Data System)

17. DISPLAY (ON NON-RDS VERSIONS ONLY)

The Display button toggles the display to show either the station

frequency or user entered station name. If no user name was

entered the display will just flash once.

18. CHARACTER

The Character Button is used to enter the names of Preset radio

stations for display when the station is selected. Used together with

the Tune/Preset (No. 19) and MEMORY (No. 15) Buttons. Refer

to the separate chapter “Storing, recalling and naming Presets”

for more information.

19. TUNE/PRESET AND

The function of these buttons depends on the tuning mode

indicated in the display and selected with the Search/Preset button

(No. 13). In normal operation there are 3 modes:

a) Preset mode: Press the button to scroll to a lower

number Preset; press the button to scroll to a higher

Preset number. This is a “wrap-around” function, so that going

from the highest number Preset the tuner will go to the lowest

Preset number when is pressed.

b) Search mode: By pressing the Tune/Preset button (19) or

you can engage automatic tuning respectively up or down

the frequency band . The tuner will search automatically for

the first reasonably strong radio station, where it will stop.

Press the Tune/Preset button again to start searching again.

c) By pressing the Tune/Preset button (No. 19) or you

can engage manual tuning respectively up or down the

frequency band for precise tuning to a specific frequency.

REMOTE CONTROL

The remote control handset has preset up/down buttons, which

will allow direct selection of the desired preset. Use of these

buttons will automatically switch the tuner section to Preset mode.

Refer also to section 13 for additional information.

NOTE: The Tune/Preset buttons are also used in conjunction with

the Memory (No. 15) and Search/Preset (No. 13) buttons to add

and memorise user defined names to Presets. Refer to the

separate chapter “Storing, recalling and naming Presets” for more

information.

20. DISPLAY PANEL

The Display Panel shows information about the NAD C740

operating modes and information about the station currently

selected. Speakers A, B, Soft Clipping, Audio Mute, T-2 Monitor,

Blend, FM Mute, Stereo, Centre Tune, Bank, etc. are all indicated

in this window.

The display also has an eight character alphanumeric section,

which will display the active input, station name, Radio Text or

frequency.

STORING, RECALLING AND NAMING PRESETS

To store a Preset:

• Tune to the radio station you wish to enter into a Preset (refer

to chapter “Front Panel Controls” section 13). If the station is

transmitting RDS information, the RDS indicator will light up

and station initials will be shown in the Display Panel. If a non-

RDS station is found, then just the frequency will be shown.

• To store that station as a Preset, press Memory (No. 15). The

Memory indicator will be displayed and the Preset section will

flash in the Display Panel.

• Press Bank (No. 12) to select which of the three Banks of

Presets (A, B or C) you want to store the station into. Press

either the Tune/Preset or button to select which

Preset number you wish to assign to the station (from 1 to 10),

shown as a flashing number in the Display Panel, and then

press Memory (No. 15) again. The Memory light in the Display

Panel will go out and the station is now stored in your NAD

C740 memory.

To exit the Memory mode without storing a station, leave all the

tuner controls untouched; the Memory mode will automatically

cancel itself after 8 seconds. The Memory Presets have a memory

back-up, so they will remain stored for several weeks even if the

Receiver is switched off or unplugged from the mains supply.

NOTE: You can enter a new station into an unused Preset or over-

write an existing programmed Memory Preset. By doing this you

will replace all the data previously held on that Preset number.

RECALLING A PRESET STATION

• To select a Preset station, select the Preset mode by pressing

the Search/Preset button (No. 13) until “PRESET” lights up in

the display.

• By pressing the Bank button (No. 12) select which Bank of

Presets you want to use (A, B or C, indicated in the display).

• Press either the Tune/Preset or buttons (No. 19)

until the right Preset is found and shown in the Display Panel.

Any unused Presets will be skipped and it is not possible to select

a Bank unless it has at least one Preset stored into it.

DELETING A STORED PRESET

You can empty a Preset by deleting the stored information:

• Select the Preset to be emptied.

• Press the Memory button (No. 15), hold it down and press the

FM Mute/Mode button (No. 16). The Preset will then be

deleted and ‘--’ appears as the Preset number.

You can also store a new station into a used Preset, by simply

going through the Preset storing process and placing a new station

over the existing one.

STORING A STATION NAME

When a station is transmitting RDS information, your NAD C740

will automatically show the station initials when its Preset is used.

Although the receiver automatically shows the frequency of any

other AM or non-RDS Preset station, it also allows you to type in

the station name to make it easier to identify which station is

stored in the Memory Preset. To enter a name:

• Select the Preset you want to attach a name to.

• Then press Character (No. 18) and the first space in the Station

Data area of the Display Panel will flash.

• Press either the Tune/Preset or (No. 19) button to

scroll and select the first character (see Character list for

reference).

• Pressing Memory (No. 15) will store the first character and

move forward to the next space on the line.

• Use the Tune/Preset buttons again to select the next character

in the name and press Memory to store it. Continue until the

station name is complete (up to 8 characters).

• Press Character again to store the completed name.

There are 54 characters available including a blank space.

NOTE: This function is only available for non-RDS stations. RDS

stations will always display their transmitted name and this cannot

be over-written using CHARACTER.

NOTE: The 120V versions (North America) do not have RDS

(Radio Data System)

REMOTE CONTROL HANDSET

The Remote Control handset handles all the key functions of the

NAD C740 and has additional controls to remotely operate NAD

Tuners, Cassette and CD machines. It will operate up to a distance

of 16ft (5m).

Alkaline batteries are recommended for maximum operating life.

Two AAA (R 03) batteries should be fitted in the battery

compartment at the rear of the Remote Control handset. When

replacing batteries, check that they have been put in the right way

round, as indicated on the base of the battery compartment.

Please refer to previous sections of the manual for a full

description of individual functions.

NOTE: The remote control handset supplied with the C740 is of a

universal NAD type, designed to operate several NAD models. The

Video 2 and Video 3 input selector buttons on the remote control

handset are inoperative in the case of the C740.

The Speaker A and B buttons, the Bank button, and input selector

buttons perform the same functions as the buttons labelled the

same on the front panel. There are a few differences and extra

functions with the remote control handset however:

TUNER AM, TUNER FM

Pressing either the AM or FM button will select the tuner as the

active input and revert to the last station tuned to on respectively

the AM or FM band.

MUTE

Press the MUTE Button to temporarily switch off the sound to the

speakers and headphones. Mute mode is indicated by “AUDIO

MUTE” flashing in red in the display area. Press MUTE again to

restore sound. Mute does not affect recordings made using the

Tape outputs but will affect the signal going to the Pre-amp output

(Pre Out).

VOLUME

or respectively increases or decreases the Volume

setting. The motorised Volume Control on the front panel will

indicate the level set.

TUNER CONTROL

PRESET or allow direct selection of the desired preset.

Use of these buttons will automatically switch the tuner section to

Preset mode. Refer also to chapter “Front Panel Controls”; section

13 “Search/Preset” for more information.

Other than the commands relating to the NAD C740 receiver itself,

there are other buttons which will operate most NAD CD players

and Cassette decks equipped with NAD Link:

CD PLAYER CONTROL

(for use with NAD CD Player)

engages Pause

engages Stop

engages Play or toggles between Play and Pause

or engages Track skip; Press once to respectively go to

the next track or to return to start of current or previous track.

NEXT DISC Go to next disc (for NAD CD changers).

CASSETTE DECK CONTROL

(For use with single (DECK B) or double transport (A and B) NAD

Cassette Decks)

or engages Forward Play or Reverse Play.

Record / Pause. Press to put cassette deck into record-

pause. Press Play to start recording.

Stops Play or Recording.

engages Rewind.

engages Fast Forward.

NOTE: Direct sunlight or very bright ambient lighting may affect

the operating range and angle for the remote control handset.

NOTE: The infrared remote control command receiver, located

on the far left of the display window, receives commands from the

remote control. There must be a clear line-of-sight path from the

remote control to this window; if that path is obstructed, the

remote control may not work.

_A B C D E F G H

I J K L M N O P Q

R S T U V W

X Y Z

" & ' ( ) + , –

. / = ? [\]| 0

1 2 3 4 5 6 7 8 9

TROUBLESHOOTING

NO SOUND • Power AC lead unplugged or power not

switched on

• Tape 2 Monitor selected

• Mute on

• Rear Pre-out/Main-in amp links not fitted

• Speakers not switched on

• Check if AC lead is plugged in and

power switched on

• De-select Tape 2 Monitor mode

• Switch off Mute

• Fit links

• Switch Speakers A or B on

NO SOUND ONE CHANNEL • Balance control not centered

• Speaker not properly connected or

damaged.

• Input lead disconnected or damaged

• Center Balance control

• Check connections and speakers

• Check leads and connections

REMOTE CONTROL HANDSET NOT

WORKING

• Batteries flat, or incorrectly inserted

• IR transmitter or receiver windows

obstructed

• IR receiver in direct sun or very bright

ambient light

• Check or replace batteries

• Remove obstruction

• Place unit away from direct sun, reduce

amount of ambient light

NO SOUND WITH TUNER • Antenna leads incorrectly connected

• Station not selected or weak signal with

FM Mute on.

• Internal fuse blown

• Check antenna connections to receiver

• Re-tune or switch off FM Mute

• Consult dealer

Problem Cause Solution

WEAK BASS/ DIFFUSE STEREO IMAGE • Speakers wired out of phase • Check connections to all speakers in

the system

NOISE, HISS ON AM AND FM • Weak signal • Check station tuning. Adjust or replace

antenna.

DISTORTION ON FM • Multi-path signals or interference from

another station

• Check station tuning. Adjust or replace

antenna

WHISTLES OR BUZZES ON FM & AM • Interference from other electrical

sources - computers, games consoles

• Check station tuning. Switch off or

move the source of the electrical noise

WHISTLES OR BUZZES ON AM • Interference from fluorescent lighting

or electrical motors

• Check station tuning. Adjust or replace

AM antenna

NO RDS INFORMATION • Station signal too weak.

• Station not transmitting RDS data

• Check station tuning. Adjust or replace

antenna

• No remedy

NOTES CONCERNANT L’INSTALLATION

Poser le NAD C740 sur une surface stable, plane et horizontale. Eviter

les rayons directs du soleil et les sources de chaleur et d’humidité.

Assurer une ventilation adéquate. Ne pas poser cet appareil sur une

surface molle (moquette, par exemple). Ne pas le placer dans un

endroit confiné (sur une étagère de bibliothèque ou derrière des

portes vitrées), où le flux d’air à travers les fentes de ventilation

risque d’être entravé.

Vérifier que l’appareil est mis hors tension avant de réaliser des

connexions quelconques.

Pour vous faciliter la tâche, les bornes RCA de votre NAD C740 sont

codées couleur. Rouge pour l’audio droite, blanc pour l’audio

gauche, et jaune pour la Liaison-NAD.

N’utiliser que des câbles et des connecteurs de très bonne qualité de

manière à obtenir un branchement dont la fiabilité est parfaite et les

performances optimales. Vérifier que les câbles et les connecteurs ne

présentent aucune détérioration, et que tous les connecteurs sont

bien enfoncés jusqu’en butée.

Pour obtenir les meilleures performances, utiliser des câbles de haut-

parleurs d’une épaisseur égale ou supérieure au calibre 16 (1,5 mm)

ou plus. Si l’appareil doit rester inutilisé pendant un certain temps,

débrancher le cordon d’alimentation de la prise de secteur murale.

Si de l’eau pénètre à l’intérieur de votre NAD C740, couper

l’alimentation de l’appareil et retirer la fiche de la prise secteur.

Faire contrôler l’appareil par un technicien de service après-vente

qualifié, avant toute tentative de remise en service.

Ne pas retirer le couvercle. A l’intérieur, il n’y a aucun

élément sur lequel l’utilisateur peut intervenir.

Utiliser un chiffon doux sec et propre pour nettoyer l’appareil. Si

nécessaire, humecter le chiffon avec un peu d’eau savonneuse. Ne

pas utiliser de solution contenant du benzol ou quelconque autre

agent volatile.

DEMARRAGE RAPIDE

1. Brancher les haut-parleurs sur les prises haut-parleur

[Speaker] à l’arrière et les sources aux prises d’entrée

appropriées à l’arrière.

2. Brancher le cordon d’alimentation secteur.

3. Appuyer sur le bouton-poussoir MARCHE-ARRET [POWER] (N°

1) pour mettre le NAD C740 sous tension.

4. Appuyer sur le sélecteur d’entrée requis.

5. Pour écouter la radio, brancher l’antenne AM et FM.

6. Appuyer sur le bouton AM/FM (N° 11) pour sélectionner la

réception AM ou FM.

7. Pour sélectionner le mode “Recherche” [Search], appuyer sur

“Recherche/Station Préréglée” [Search/Preset] (N° 13) jusqu’à

ce que “Recherche” [SEARCH] soit signalé sur l’affichage.

8. Utiliser “Accordage/Station Préréglée” [TUNE/PRESET] (N° 19)

pour sélectionner une station.

BRANCHEMENTS SUR LA FACE ARRIERE

1. ENTREE DISQUE

L’entrée pour les signaux d’entrée de niveau ligne

supplémentaires, tels que le lecteur CD, le lecteur Mini-Disc ou le

signal de sortie provenant d’un amplificateur de récupération

pour tourne-disques. Utiliser un câble jumelé RCA vers RCA pour

relier les connecteurs de sortie audio gauche et droit de l’appareil

auxiliaire à cette entrée.

2. ENTREE CD

L’entrée pour un lecteur CD ou pour toute autre source de signal

de niveau ligne. Utiliser un câble jumelé RCA vers RCA pour relier

les connecteurs de sortie audio gauche et droit du lecteur CD à

cette entrée. Le NAD C740 n’accepte que les signaux analogues de

votre lecteur CD.

3. ENTREE VIDEO

L’entrée pour le signal audio provenant d’un magnétoscope stéréo

(ou TV stéréo/Satellite/Récepteur de télédistribution) ou autre

source audio de niveau ligne. En utilisant les câbles jumelés RCA

vers RCA, brancher le connecteur de sortie audio [Audio-Out]

gauche et droit de l’appareil à ces entrées. Nota : Ceci ne sont que

des entrées audio.

4. ENTREE AUX

Entrée pour les signaux de niveau ligne supplémentaires tel qu’un

autre lecteur CD. Utiliser un câble jumelé RCA vers RCA pour

relier les connecteurs de sortie audio [Audio Outputs] gauche et

droit de l’appareil auxiliaire à cette entrée.

5. MAGNETOPHONE 1 ENTREE, SORTIE

[TAPE 1 IN, OUT]

Branchements pour enregistrement et lecture analogique sur un

magnétophone audio de type quelconque. A l’aide de câbles

jumelés RCA vers RCA, relier les connecteurs de “Sortie Audio”

gauche et droit du magnétophone aux prises d’entrée [TAPE 1 IN]

de lecture et de suivi cassettes. Relier les connecteurs “d’Entrée

Audio” gauche et droit du magnétophone aux prises de sortie

[TAPE 1 OUT] pour l’enregistrement.

6. MAGNETOPHONE 2 ENTREE, SORTIE

[TAPE 2 IN, OUT]

Branchements pour enregistrement et lecture analogique sur un

deuxième magnétophone audio de type quelconque. A l’aide de

câbles jumelés RCA vers RCA, relier les connecteurs de “Sortie

Audio” gauche et droit du magnétophone aux prises d’entrée

[TAPE 2 IN] de lecture et de suivi cassettes. Relier les connecteurs

“d’Entrée Audio” gauche et droit du magnétophone aux prises de

sortie [TAPE 2 OUT] pour l’enregistrement.

7. PRE SORTIE [PRE OUT]

Branchements à un amplificateur de puissance ou processeur

externes, tel qu’un décodeur de sonorité enveloppante. Pour une

utilisation normale, ceux-ci doivent être branchés sur les prises

[Main-In] (N°8) avec les liaisons prévues. Pour brancher votre

NAD C740 à un des modules processeurs ou d’amplificateur

externes, il sera nécessaire d’enlever ces liaisons d’abord. Utiliser

un câble jumelé RCA vers RCA pour brancher le connecteur

d’entrée audio “Audio-Input” gauche et droit de l’amplificateur de

puissance ou processeur aux prises Pre-Out.

NOTA: Le signal de sortie Pre-Out sera affecté par les réglages de

volume et de tonalité du NAD C740. Toujours mettre

l’amplificateur hors tension avant de brancher ou de débrancher

quoi que ce soit des prises Pre-Out et Main-In.

Recepteur Stereo AM/FM NAD C740

8. MAIN-IN

Branchements à un amplificateur de puissance ou processeur

externes, tel qu’un décodeur de sonorité enveloppante. Pour une

utilisation normale, ceux-ci doivent être branchés sur les prises

[Pre-Out] (N° 7) avec les liaisons prévues. Pour brancher votre

NAD C740 à un des modules processeurs ou d’amplificateur

externes, il sera nécessaire d’enlever ces liaisons d’abord. Utiliser

un câble jumelé RCA vers RCA pour brancher le connecteur de

sortie audio [Audio-Output] gauche et droit du préamplificateur

ou processeur aux prises Main-In.

NOTA: toujours mettre le récepteur hors tension avant de

brancher ou de débrancher quoi que ce soit des prises Pre-Out et

Main-In.

9. ANTENNE AM

Une antenne cadre AM est livrée avec le NAD C740 et permet de

recevoir les stations émettant sur la bande AM. Pour brancher

l’antenne, il faut d’abord pousser les clés sur les bornes d’antenne

vers le bas. Insérer les fils d’antenne nus dans les trous des deux

bornes et pousser les clés des bornes vers le haut pour assurer la

connexion (Voir fig. 2).

Faire des essais en mettant l’antenne dans différentes positions,

mais en s’assurant que le cadre est toujours vertical afin que la

réception soit optimale. Le fait de positionner l’antenne à

proximité d’éléments métalliques de taille importante, comme des

étagères en métal ou des radiateurs par exemple, peut affecter la

réception.

10. ANTENNE FM

Une antenne filiaire FM, sous forme de câble plat, est livrée et se

branche au connecteur FM à l’arrière de l’appareil. Pour les

versions de 120V (Amérique du Nord) utiliser l’adaptateur

“balun” fourni (Voir figure 1). L’antenne câble plat doit être fixée

sur une surface verticale, et doit former un “T”.

Faire des essais en mettant l’antenne dans différentes positions, de

manière à obtenir le meilleur signal possible avec un minimum de

bruit de fond. Un signal FM insuffisant entraîne beaucoup de

sifflements, surtout en réception stéréophonique, et de

l’interférence en provenance de sources électriques externes.

Dans les endroits où la réception FM est faible, il est possible

d’améliorer les performances du tuner en utilisant une antenne

FM montée à l’extérieur du bâtiment. Un installateur d’antennes

qualifié pourra donner les conseils appropriés, et poser une

antenne adaptée aux conditions de réception locales.

11. ECRETAGE DOUX [SOFT CLIPPING]

Lorsqu’un amplificateur est poussé au-delà de sa puissance de

sortie spécifiée, on entend un son dur et déformé lors des

passages à sonorité forte. Cela provient du fait que l’amplificateur

coupe ou “écrête de façon dure” les pointes sonores pour

lesquelles sa conception ne permet pas la reproduction. Le circuit

d’écrêtage doux de NAD limite en douceur la forme d’onde à la

sortie, pour minimiser la distorsion audible lorsque

l’amplificateur est poussé au-delà de ses limites.

Si votre écoute comporte des niveaux modérés de puissance,

l’Ecrêtage Doux peut être laissé sur ARRET [OFF]. Si, par contre,

vous pensez passer de la musique à des niveaux très élevés,

susceptibles de dépasser la capacité de puissance de

l’amplificateur, nous préconisons de mettre l’Ecrêtage Doux sur

MARCHE [ON].

“Ecrêtage Doux” [SOFT-CLIPPING] s’allume sur l’affichage

lorsque le récepteur est en mode Soft Clip.

12. HAUT-PARLEURS A + B [SPEAKERS A + B]

Le NAD C740 est équipé de deux jeux de connecteurs pour haut-

parleurs. Utiliser les connecteurs pour haut-parleurs A [Speakers A]

pour les haut-parleurs “principaux” et utiliser les connecteurs pour

haut-parleurs B [Speakers B] pour une deuxième paire, par ex.

pour des haut-parleurs supplémentaires situés dans une autre pièce.

Brancher le haut-parleur droit sur les bornes repérées “R+” et

“R-”, en s’assurant que le “R+” est relié à la borne “+” de votre

haut-parleur et que “R-” est relié à la borne “-” de votre haut-

parleur.

Brancher les bornes repérées “L+” et “L-” au haut-parleur

gauche en procédant de la même manière.

N’utiliser que du fil torsadé haute puissance (calibre 16;1,5 mm

ou plus) pour brancher les haut-parleurs à votre NAD C740.

On peut utiliser les bornes pour courants élevés soit comme

borne à visser pour les câbles comportant des cosses plates, des

broches ou des fils nus.

FILS NUS ET BORNES A BROCHES

Les fils nus et les broches s’insèrent dans le trou diamétral percé

dans la tige de la borne. Desserrer la bague en plastique de la

borne de haut-parleur jusqu’à ce que le trou axial dans la tige soit

visible. Insérer la broche ou le fil nu dans le trou, puis fixer le

câble en vissant la bague de la borne (Voir fig. 3).

Veiller qu’aucun fil nu des câbles de haut-parleurs ne touche le

panneau arrière ou quelconque autre prise. Veiller qu’il n’y ait

que 1 cm (1/2”) de fil nu ou de broche et qu’il n’y ait aucun toron

libre aux fils des haut-parleurs.

NOTA: Veiller que l’impédance des haut-parleurs est de 4 ohms

ou plus lorsque vous branchez une seule paire de haut-parleurs;

veiller que l’impédance de tous les haut-parleurs excède 8 ohms

lorsque vous branchez deux paires de haut-parleurs.

13. ENTREE/SORTIE LIAISON-NAD

[NAD-LINK IN, OUT]

Le connecteur de Liaison-NAD [NAD-Link] sert à relayer les

commandes en provenance d’autres appareils équipés de

connecteurs de Liaison-NAD. Ceci permet d’assurer une

commande centralisée pour tout un réseau, et permet aussi de

télécommander, à l’aide de la télécommande du récepteur,

certaines fonctions de base d’autres appareils NAD (tels que le

lecteur CD ou le magnétophone) également pourvus d’une liaison

NAD. Pour assurer le relais vers d’autres appareils, relier le

connecteur de SORTIE Liaison-NAD [NAD-Link OUT] du C740 à

l’ENTREE Liaison-NAD [NAD-Link-In] de l’autre appareil. Il est

possible de relier les connecteurs de Liaison-NAD en chaîne,

ENTREE vers SORTIE, et donc de commander tout un réseau

d’appareils à l’aide de la télécommande d’un seul d’entre eux.

14. CORDON ALIMENTATION SECTEUR

Brancher le cordon secteur à une prise de courant murale en état

de marche. Veiller que tous les branchements aient été faits avant

de brancher au secteur.

COMMANDES SUR LA FACE PARLANTE

1. MARCHE/ARRET [POWER ON/OFF]

Appuyer sur le bouton Marche-Arrêt [POWER] pour mettre le

récepteur en mode “Veille” [Stand-by]. Le voyant “Veille” [Stand-

By] (N° 4) s’allume au-dessus du bouton [POWER]. Pour mettre

le récepteur sous tension, appuyer sur n’importe quel bouton de

sélection d’entrée sur la face parlante. Sur la télécommande,

appuyer sur le bouton vert “Veille” [Stand-By] (situé juste au-

dessus des boutons de haut-parleurs A et B) pour mettre

l’appareil sous tension. L’affichage s’allume et indique quelle

entrée a été sélectionnée; le voyant “Veille” [Stand-By] s’éteint.

Appuyer à nouveau sur le bouton-poussoir MARCHE-ARRET

[POWER] pour mettre l’appareil hors tension . Le récepteur C740

est équipé d’une mémoire auxiliaire pour stocker les

informations relatives aux stations préréglées pour le module

tuner. L’appareil retient ces informations pendant plusieurs

semaines; même dans le cas où il est tout à fait mis hors tension

ou débranché.

TELECOMMANDE

Bouton vert VEILLE [STAND-BY]:

Appuyer sur ce bouton pour changer le mode “fonctionnement” de

l’appareil en mode “veille” et vice versa. Réappuyer sur ce bouton

pour mettre l’appareil sous tension à partir du mode “Veille”

[Stand-By]; l’affichage indique la dernière source sélectionnée.

NOTA: “Veille” [Stand-By] est indiqué par le voyant “Veille”

[Stand-By] (N° 4) qui se trouve juste au-dessus du bouton

“Marche-Arrêt [POWER] sur la face parlante (N° 1).

En mode “Veille” [Stand-By] le C740 ne consomme que très peu

de courant. Mais si l’appareil va rester inutilisé pendant plusieurs

jours, nous préconisons de le mettre hors tension. Pour mettre

l’appareil hors tension, appuyer sur le bouton “Marche-Arrêt”

[POWER] (N° 1) sur la face parlante; tous les voyants s’éteindront.

2 + 3. HAUT-PARLEURS A + B

[SPEAKERS A + B]

Les boutons A et B activent ou désactivent les haut-parleurs

branchés respectivement aux bornes des haut-parleurs A et des

haut-parleurs B sur la face arrière.

Appuyer sur A pour mettre les haut-parleurs branchés aux bornes

de haut-parleurs A de l’état “Marche” [ON] sur “Arrêt” [Off].

Appuyer sur B pour mettre les haut-parleurs branchés aux bornes

de haut-parleurs B de l’état “Marche” [ON] sur “Arrêt” [Off].

L’état “Marche” ou “Arrêt” [On] [Off] des haut-parleurs A et B est

indiqué dans le coin gauche en haut de l’affichage. Si les haut-

parleurs A et B sont activés tous les deux (indiqué par “SPEAKERS

A B” sur la zone d’affichage), la puissance de sortie de

l’amplificateur est envoyée en parallèle aux deux paires de haut-

parleurs. Si les haut-parleurs A et B sont tous les deux désactivés,

les deux paires de haut-parleurs seront mis au silence. Vous pouvez

utiliser ce mode de réglage pour écouter avec casque (N° 5).

NOTA: Toujours diminuer le volume sonore si vous activez ou

désactivez l’un ou l’autre des haut-parleurs A ou B.

4. VOYANT VEILLE [STAND-BY]

Ce voyant vert s’allume lorsque le récepteur est mis sur “Marche”

[ON], mais en mode “Veille” [Stand-By]. Pour obtenir plus

d’informations, voir la section 1 de ce chapitre.

Le voyant s’allume également lorsque le récepteur reçoit une

commande en provenance de la télécommande livrée.

NOTA: Le voyant “Veille” [Stand-By] commence à clignoter si le

récepteur est en mode “protection”. Ceci peut arriver si un court

circuit se produit dans le câblage des haut-parleurs. Mettre

l’appareil totalement hors tension à l’aide du bouton “Marche-

Arrêt” [Power] sur la face parlante (N° 1) et vérifier tous les

câbles et tous les branchements, aussi bien du côté du récepteur

que du côté de tous les haut-parleurs. Dès que tous les

branchements sont remis en état, changer de l’état “Marche-Arrêt

(Power) (N° 1) à l’état “Veille” [Stand-By]. Appuyer sur un des

boutons d’entrée (N° 10) ou sur le bouton vert “Veille” [Stand-

By] sur la télécommande pour mettre l’appareil sous tension à

partir du mode “Veille” [Stand-By] et reprendre le

fonctionnement normal.

Si le problème ne disparaît pas, débrancher l’appareil (N° 1) et

consulter votre revendeur.

5. PRISE CASQUE [HEADPHONE]

Une prise stéréo pour fiche à jack de _” est prévue pour l’écoute

avec casque et convient aux casques conventionnels à impédance

quelconque. Les commandes de volume sonore, de tonalité et de

balance agissent aussi sur l’écoute sur casque. Utiliser un

adaptateur approprié pour brancher des casques équipés d’un

autre type de connecteur, tel qu’un jack stéréophonique de 3,5

mm du type “baladeur stéréo”.

Utiliser les boutons des haut-parleurs A et/ou B (N° 2 + 3) pour

mettre les haut-parleurs hors tension.

NOTA: Veiller que la commande de volume sonore soit au

minimum (tout à fait dans le sens inverse horaire) avant de

brancher ou de débrancher le casque ou d’activer ou de

désactiver les haut-parleurs A et/ou B. L’écoute à des niveaux

sonores élevés peut entraîner des dommages auditifs.

6. VOLUME

La commande de VOLUME sonore règle le volume global des

signaux envoyés aux haut-parleurs. Elle est motorisée et peut être

réglée depuis la télécommande. La commande de VOLUME

n’affecte pas les enregistrements faits au moyen des Sorties

“Magnétophone” [TAPE] mais agit toutefois sur le signal allant

vers la sortie de préamplification [Pre Out].

Appuyer sur le bouton “SILENCIEUX” [MUTE] pour couper

provisoirement le son des haut-parleurs et du casque. L’affichage

signale le mode silencieux en faisant clignoter “AUDIO MUTE” en

rouge. Réappuyer sur “SILENCIEUX” [MUTE] pour rétablir le son.

La commande Mute n’affecte pas les enregistrements faits au

moyen des Sorties “Magnétophone” [TAPE] mais agit toutefois sur

le signal allant vers la sortie de préamplification [Pre Out].

7. COMMANDES DES GRAVES

[BASS] ET DES AIGUS [TREBLE]

Le NAD C740 est équipé de commandes de GRAVES [BASS] ET

d’AIGUS [TREBLE], qui permettent de régler la tonalité globale de

votre chaîne.

La position médiane (12 heures) correspond à une courbe plate,

sans amplification ni atténuation; un léger déclic peut être ressenti

dans le mouvement du bouton à cet endroit. Tourner le bouton en

sens horaire pour amplifier les Graves ou les Aigus. Tourner le

bouton en sens anti-horaire pour atténuer les Graves ou les Aigus.

Les commandes de Tonalité n’affectent pas les enregistrements

faits au moyen des Sorties “Magnétophone” [TAPE] mais agissent

toutefois sur le signal allant vers la sortie de préamplification [Pre

Out].

8. EQUILIBRE [BALANCE]

La commande BALANCE règle les niveaux relatifs des haut-

parleurs gauche et droit. La position médiane (12 heures) assure

un niveau égal pour les voies gauche et droite. Un léger déclic

peut être ressenti dans le mouvement du bouton à cet endroit.

En tournant le bouton en sens horaire, on déporte l’équilibre

[balance] vers la droite. En tournant le bouton en sens anti-

horaire, on déporte l’équilibre [balance] vers la gauche. La

commande de l’équilibre [BALANCE] n’affecte pas les

enregistrements faits au moyen des Sorties “Magnétophone”

[TAPE] mais agit toutefois sur le signal allant vers la sortie de

préamplification [Pre Out].

9. TONALITE NEUTRE [TONE DEFEAT]

Les circuits de tonalité du NAD C740 sont contournés lorsque la

fonction TONALITE NEUTRE [TONE DEFEAT] est activée. Si l’on

n’utilise pas les commandes de tonalité, c’est-à-dire qu’elles

restent toujours en position médiane (12 heures), il est conseillé

de mettre les circuits de réglage de la tonalité complètement hors

circuit à l’aide de ce bouton. Si le bouton n’est pas enfoncé, les

circuits de tonalité sont actifs; le fait d’enfoncer le bouton

TONALITE NEUTRE [TONE DEFEAT] contourne les circuits de

réglage de la tonalité.

10. SELECTEURS D’ENTREES

Ces boutons permettent de sélectionner l’entrée active du NAD

C740 ainsi que le signal envoyé aux haut-parleurs, aux sorties

Magnétophone et aux prises PRE OUT.

Les boutons sur la télécommande reproduisent ces boutons, à

l’exception de l’entrée tuner; voir ci-dessous. L’entrée

sélectionnée est indiquée sur l’affichage.

DISC Sélectionne, comme entrée active, une source de niveau

ligne branchée aux prises DISC.

CD Sélectionne, comme entrée active, le lecteur CD (ou une

source de niveau ligne) branchée aux prises CD.

VIDEO Sélectionne, comme entrée active, le magnétoscope (ou

un téléviseur stéréo/décodeur satellite/récepteur de

télédistribution) connecté aux prises VIDEO .

AUX Sélectionne, comme entrée active, une source de niveau

ligne branchée aux prises AUX.

TUNER Sélectionne le tuner comme entrée active. Le récepteur

retournera à la dernière station préréglée ou fréquence

sélectionnées. Sur la télécommande il y a un bouton pour AM et

un bouton pour FM; une impulsion sur l’un ou l’autre bouton

sélectionne le tuner comme l’entrée active et rétablit la dernière

station accordée, soit sur la bande AM, soit sur la bande FM.

MONITEUR MAGNETOPHONE 2 [TAPE 2 MONITOR]

Sélectionne la sortie d’un magnétophone lors de la lecture de

cassettes et le suivi d’enregistrements faits au moyen des prises

[Tape 2]. Appuyer une fois sur le bouton [Tape 2] pour l’activer

et une deuxième fois pour rétablir la sélection d’entrée normale.

Tape 2 est une fonction de suivi magnétophone qui n’annule pas

la sélection d’entrée en cours. Par exemple, si le CD est l’entrée

active lorsque TAPE 2 est sélectionné, le signal CD continue d’être

sélectionné et est envoyé aussi bien aux bornes de sortie TAPE 1

et TAPE 2, mais c’est le son du magnétophone relié à TAPE 2 qui

sera entendu sur les haut-parleurs. Lorsque le Moniteur Tape 2

est sélectionné, “TAPE 2” apparaît pendant 3 secondes dans la

zone alphanumérique de l’affichage. Ensuite l’affichage rétablit

automatiquement l’entrée active. La case juste au-dessus de la

zone alphanumérique qui affiche [T-2-MONITOR] reste allumée

jusqu’à ce que “Magnétophone 2” [Tape 2] soit désactivé.

MAGNETOPHONE 1 [TAPE 1] Sélectionne “Magnétophone 1”

[Tape 1] comme l’entrée active.

NOTA: La télécommande livrée avec le C740 est un type universel

de NAD et est conçue pour commander plusieurs modèles NAD.

Certains boutons sur cette télécommande sont incapables de

fonctionner puisque les fonctions correspondantes ne sont pas

disponibles sur le C740. Dans le cas du C740 ce sont les boutons

de sélection d’entrée Video 2 et Video 3 sur la télécommande qui

sont incapables de fonctionner.

ENREGISTREMENT

Lorsqu’une source est sélectionnée, son signal est aussi envoyé

directement à quelconque magnétophone relié aux “Sorties

Magnétophone 1 ou Magnétophone 2” [TAPE 1 ou TAPE 2

OUTPUTS] pour l’enregistrement.

COPIER ENTRE CASSETTES [TAPE TO TAPE]

Vous pouvez copier des cassettes entre deux magnétophones

reliés à votre NAD C740. Il suffit d’introduire la cassette d’origine

dans le magnétophone relié à “Magnétophone 1” [TAPE 1] et

d’introduire une cassette vierge dans le magnétophone relié à

“Magnétophone 2” [TAPE 2]. En choisissant l’entrée

“Magnétophone 1” [TAPE 1] vous pouvez enregistrer de TAPE 1

vers TAPE 2 et suivre le signal en provenance de la cassette

d’origine.

11. AM/FM

Le bouton AM/FM permute le tuner entre la bande AM et la bande

FM et vice versa. L’affichage signale la fréquence de la station

accordée et la bande sélectionnée. L’accordage FM se fait en

accroissements de 0,025 MHz tandis que l’accordage AM se fait

en accroissements de 9 ou 10 kHz, tout selon la version.

12. BANQUE [BANK]

En appuyant sur “banque” [BANK] l’on peut permuter entre les

trois Banques (blocs de mémoire) de Stations Préréglées du C740

(A, B ou C). Chacune de ces banques peut mémoriser jusqu’à 10

stations préréglées et chacune peut contenir un mélange de

stations AM ou FM. La Banque choisie est indiquée sur l’Affichage.

Vous pouvez utiliser ces banques [banks] pour trier vos Stations

Préréglées, par ex. par type de station (Bloc A pour musique

rock/pop; Bloc B pour la musique classique; bloc C pour le jazz).

Veuillez lire le chapitre spécialisé “Mise en mémoire, rappel et

désignation des stations préréglées” pour obtenir plus

d’informations.

La télécommande a aussi un bouton “banque” [BANK] pour

effectuer cette fonction. F

13. RECHERCHE/STATION PREREGLEE

[SEARCH/PRESET]

Le bouton de Recherche/Station Préréglée [SEARCH/PRESET] fait

défiler trois différents modes d’accordage et chaque impulsion de

bouton successive active le mode suivant parmi les trois modes.

a) Mode Station Préréglée [Preset]: Dans ce mode, vous pouvez

utiliser le bouton “Accordage/Station Préréglée” [Tune/Preset]

(N° 19) pour sélectionner une Station Préréglée [Preset]. Dès

que le mode “Station Préréglée” [Preset] est sélectionné,

[PRESET] s’allume sur l’affichage.

b) Mode “Recherche” [Search]: En appuyant sur le bouton

“Accordage/Station Préréglée” [Tune/Preset] (N° 19) ou

vous pouvez activer l’accordage automatique,

respectivement en ordre ascendant ou descendant sur la bande

de fréquence. Le tuner recherche automatiquement la première

station dont le signal est suffisamment puissant et il s’arrête là.

Appuyer à nouveau sur le bouton “Accordage/Station

Préréglée” [Tune/Preset] pour recommencer la recherche.

“Recherche” [SEARCH] s’allume sur l’affichage. Dès que le

signal d’une station stéréophonique est capté, “STEREO”

s’allume en rouge sur l’affichage; à moins que le mode “Mode

Silencieux/Mode FM” [FM Mute/Mode] n’ait été activé (N° 16).

c) Mode “Accordage” [Tune]: En appuyant sur le bouton

“Accordage/Station Préréglée” [Tune/Preset] (N° 19) ou

vous pouvez activer l’accordage manuel, respectivement en

ordre ascendant ou descendant sur la bande de fréquence, afin

que vous puissiez vous accorder exactement sur une certaine

fréquence. Tenir l’un ou l’autre des boutons “d’Accordage/Station

Préréglée” [Tune/Preset] enfoncé jusqu’à ce que vous arriviez

près de la fréquence requise (utiliser le pour un accordage

de fréquence ascendant; pour un accordage descendant).

Chaque impulsion successive sur les touches oblige le tuner à

faire des pas de 0,025 MHz sur la bande FM afin de vous

permettre de vous accorder sur la fréquence requise de façon

précise. Sur la bande AM, les pas d’accordage peuvent être de 9

kHz ou de 10 kHz, tout selon la version de votre C740. Ce mode

d’accordage est également utile lorsque l’on tâche de capter une

station dont le signal est trop faible pour le mode de “Recherche”

[Search]. Lorsque la station est accordée de façon précise,

“Accordée” [>TUNED<] s’allume sur l’affichage.

NOTA: La télécommande a des boutons “ascendant/descendant”

[up/down] pour stations préréglées ce qui permet de sélectionner

directement la station préréglée requise. Un de ces boutons mettra le

module tuner automatiquement en mode “Station Préréglée” [Preset].

NOTA: Les boutons de “Recherche/Station Préréglée” [Search/Preset]

s’utilisent également avec les boutons de mémoire [Memory] (N° 15)

et “Accordage/Recherche” [Tune/Search] (N° 19) pour ajouter et

mémoriser les noms de stations préréglées désignés par l’utilisateur.

Veuillez lire le chapitre spécialisé “Mise en mémoire, rappel et

désignation des stations préréglées” pour obtenir plus d’informations.

14. MELANGE [BLEND]

Certaines stations radio stéréo faibles ou éloignées sont parfois

captées avec bruit ou sifflements dû à un signal d’antenne trop

faible. Le fait de mettre le tuner sur mono réduit le montant de

bruit et de sifflements mais aux dépens de toute information

stéréophonique. Par contre, la facilité “Mélange” [Blend] de NAD

vous permet de réduire le montant de bruit et de sifflements tout

en gardant un certain niveau de séparation stéréophonique, au

lieu de la monophonie.

Le bouton “Mélange” [Blend] bascule pour activer ou désactiver

la facilité “Mélange” [Blend]; lorsque celle-ci est activée

[BLEND] s’allume sur l’affichage.

15. MEMOIRE [MEMORY]

La mémoire sert à mémoriser les stations dans les trois Banques

[blocs de mémoire] de Stations Préréglées ou de mémoriser des

noms choisis par l’utilisateur dans le cas de stations préréglées

n’offrant pas la facilité RDS. Ce bouton s’utilise avec les boutons

“Recherche/Station Préréglée” [Search/Preset] (N° 13) et

“Accordage/Station Préréglée” [Tune/Preset] (N° 19). Lorsque

“Mémoire” [Memory] est activée, le numéro de la Station

Préréglée clignote et le voyant rouge [MEMORY] est visible sur

l’affichage. Veuillez lire le chapitre spécialisé “Mise en mémoire,

rappel et désignation des stations préréglées” pour obtenir plus

d’informations.

NOTA: Les versions de 120V (Amérique du Nord) n’offrent pas la

facilité RDS [Radio Data System] “Système d’informations radio”.

16. SILENCIEUX DE RECHERCHE FM/MODE FM

[FM MUTE/MODE]

Ce bouton combine deux fonctions; il met le tuner de Stéréo en

Mono et désactive en même temps les circuits du silencieux de

recherche, “muet”. Le circuit du silencieux de recherche rend le

tuner silencieux entre les stations radio lors de la recherche ou de

l’accordage. Ceci permet d’éviter le bruit d’accordage.

Des signaux radio très faibles peuvent toutefois être supprimés

par le circuit du silencieux de recherche. Si une station très faible

est en mode stéréophonique, il y aura beaucoup de sifflements. Le

fait de changer en mode Mono et de désactiver le circuit du

silencieux de recherche en appuyant sur le bouton “Silencieux

FM/Mode FM” [FM MUTE/MODE] vous permet d’entendre la

station et d’annuler tout ou la plupart du bruit de fond.

En fonctionnement normal, le circuit du silencieux de recherche est

activé et l’affichage signale “Silencieux FM” [FM MUTE]. Appuyer sur

le bouton “Silencieux FM/Mode FM” [FM Mute/Mode] pour

désactiver le circuit du silencieux et pour changer la réception stéréo

en réception mono. Le voyant du “Silencieux FM” [FM MUTE] s’éteint

sur l’affichage. Réappuyer sur le bouton “Silencieux FM/Mode FM”

[FM Mute/Mode] pour retourner à l’état Auto-Stéréo-FM.

17. PS/RT (UNIQUEMENT SUR VERSIONS RDS)

Pour les stations offrant des informations RDS, le bouton PS/RT

fait défiler trois différents modes d’affichage et chaque impulsion

de bouton successif active le mode suivant parmi les trois modes:

a) En mode “par défaut” [default], l’affichage indique le nom

RDS de la station, “Service Programme” [Program Service]

(PS; normalement le sigle d’une station, p.ex. BBC R3).

b) En mode “par défaut” [default], appuyer une fois pour voir

“Radio Texte” [Radio Text (RT)]. Ceci peut offrir des

informations supplémentaires, comme par ex. le nom du

présentateur ou du programme; la chanson qui passe, etc. Ce

texte défile en continu sur les 8 segments de l’affichage

alphanumérique. Le tuner prend quelques secondes pour

rassembler les informations RT. Par conséquent, dès que vous

vous accordez sur une station et vous sélectionnez la

visualisation RT, l’affichage indique “Attendez” [WAIT] et

donne automatiquement le nom de la station.

c) Appuyer sur le bouton du mode d’affichage RT pour afficher la

fréquence de la station. Réappuyer pour retourner au mode

par défaut (a).

Accordage sur une station sans RDS

Le bouton d’affichage [Display] bascule l’affichage pour afficher

soit la fréquence de la station, soit le nom de station entré par

l’utilisateur. Si l’utilisateur n’a été entré aucun nom, l’affichage ne

clignote qu’une fois.

NOTA: Les versions de 120V (Amérique du Nord) n’offrent pas la

facilité RDS [Radio Data System] “Système d’informations radio”.

17. AFFICHAGE [DISPLAY]

(UNIQUEMENT SUR VERSIONS SANS RDS)

Le bouton d’affichage [Display] bascule l’affichage pour afficher

soit la fréquence de la station, soit le nom de station entré par

l’utilisateur. Si l’utilisateur n’a été entré aucun nom, l’affichage ne

clignote qu’une fois.

18. CARACTERE [CHARACTER]

Le bouton “Caractère” [Character] sert à entrer les noms de

stations préréglées qui doivent apparaître sur l’affichage lorsque

la station est sélectionnée. Ce bouton s’utilise avec les boutons

“Accordage/Station Préréglée” [Tune/Preset] (N° 19) et Mémoire

[MEMORY] (N° 15). Veuillez lire le chapitre spécialisé “Mise en

mémoire, rappel et désignation des stations préréglées” pour

obtenir plus d’informations.

19. ACCORDAGE/STATION PREREGLEE

[TUNE/PRESET] ET

La fonction de ces boutons dépend du mode d’accordage affiché

et sélectionné à l’aide du bouton “Recherche/Station Préréglée”

[Search/Preset] (N° 13). Il y a trois modes en fonctionnement

normal:

a) Mode Station Préréglée [Preset]: Appuyer sur le bouton

pour défiler jusqu’à une Station Préréglée à numéro inférieur;

appuyer sur le bouton pour faire le défilement jusqu’à

une Station Préréglée ayant un numéro plus élevé. Il s’agit

d’une fonction “saut à la ligne”, c’est-à-dire que lorsque vous

appuyez sur , le tuner passe du numéro de Station

Préréglée le plus élevé au numéro de Station Préréglée le plus

bas.

b) Mode “Recherche” [Search]: En appuyant sur le bouton

“Accordage/Station Préréglée” [Tune/Preset] (19) ou

vous pouvez activer l’accordage automatique,

respectivement en ordre ascendant ou descendant sur la

bande de fréquence. Le tuner recherche automatiquement la

première station dont le signal est suffisamment puissant et il

s’arrête là. Appuyer à nouveau sur le bouton

“Accordage/Station Préréglée” [Tune/Preset] pour

recommencer la recherche.

c) En appuyant sur le bouton “Accordage/Station Préréglée”

[Tune/Preset] (N° 19) ou vous pouvez activer

l’accordage manuel, respectivement en ordre ascendant ou

descendant sur la bande de fréquence, afin que vous puissiez

vous accorder exactement sur une certaine fréquence.

TELECOMMANDE

La télécommande a des boutons “ascendant/descendant”

[up/down] pour stations préréglées ce qui permet de

sélectionner directement la station préréglée requise. Ces boutons

mettent le module tuner automatiquement en mode “Station

Préréglée” [Preset]. Voir également la section 13 pour obtenir

plus d’informations.

NOTA: Les boutons “Accordage/Station Préréglée” [Tune/Preset]

s’utilisent également avec les boutons de mémoire [Memory] (N°

15) et “Recherche/Station Préréglée” [Search/Preset] (N° 13)

pour ajouter et mémoriser les noms donnés aux stations

préréglées par l’utilisateur. Veuillez lire le chapitre spécialisé

“Mise en mémoire, rappel et désignation des stations préréglées”

pour obtenir plus d’informations.

20. PANNEAU D’AFFICHAGE

L’affichage donne des informations concernant les modes de

fonctionnement du NAD C740 et des informations concernant la

station actuelle. “Haut-Parleurs A,B” [Speakers A, B], “Ecrêtage

Doux” [Soft Clipping], “Silencieux Audio” [Audio Mute],

“Moniteur T-2” [T-2 Monitor], “Mélange” [Blend], “Silencieux

FM” [FM Mute], “Stéréo” [Stereo], “Accordage Central” [Centre

Tune], “Banque” [Bank], etc. apparaissent tous dans cette

fenêtre.

L’affichage comprend également une zone alphanumérique à huit

caractères pour indiquer l’entrée active, le nom de la station,

Radio Texte ou la fréquence.

MISE EN MEMOIRE, RAPPEL ET

DESIGNATION DES STATIONS PREREGLEES

[PRESETS]

Pour mémoriser une Station Préréglée [Preset].

• Accorder sur la station radio que vous désirez affecter à une Station

Préréglée [Preset] (Voir le chapitre “Commandes de la Face

Parlante”; section 13). Si la station émet des informations RDS, le

voyant RDS s’allume et les initiales seront affichées. Si le tuner

repère une station sans RDS, seule la fréquence sera affichée.

• Pour mettre cette station en mémoire comme une station

préréglée, appuyer sur le bouton “Mémoire” [MEMORY] (N° 15).

Le voyant “Mémoire” [Memory] s’allume et la section dédiée aux

stations préréglées [Preset] clignote sur l’affichage.

• Appuyer sur “Banque” [BANK] (N° 12) pour sélectionner dans

quelle Banque [bloc de mémoire] de Stations Préréglées (A, B ou

C) vous désirez mémoriser la station. Appuyer soit sur le bouton

“Accordage/Station Préréglée” [Tune/Preset] ou pour

sélectionner le numéro de Station Préréglée que vous désirez

affecter à la station (de 1 à 10), signalé par un numéro clignotant

sur le panneau d’affichage, et puis réappuyer sur “Mémoire”

[Memory] (N° 15). Le voyant “Mémoire” [Memory] s’éteindra

sur l’affichage et la station sera stockée dans la mémoire de votre

NAD C740.

Pour quitter le mode “Mémoire” [Memory] sans mémoriser une

station, il faudra ne pas toucher aux commandes; le mode

“Mémoire” s’annule automatiquement après 8 secondes. Les

Stations Préréglées en mémoire sont également stockées en

mémoire auxiliaire, afin de les sauvegarder pendant plusieurs

semaines même si le récepteur est mis hors tension, débranché

ou l’alimentation secteur est coupée.

NOTA: Vous pouvez entrer une nouvelle station sous un numéro

de Station Préréglée libre ou remplacer une Station Préréglée déjà

programmée. Vous détruisez ainsi toutes les données mémorisées

jadis sous ce numéro de Station Préréglée.

RAPPEL DES STATIONS PRÉRÉGLÉES

• Pour sélectionner une station préréglée, appuyer sur le bouton

“Recherche/Station Préréglée” [Search/Preset] (N° 13) pour

sélectionner le mode “Station Préréglée” [Preset] jusqu’à ce

que “Station Préréglée” [PRESET] s’allume sur l’affichage.

• En appuyant sur le bouton “Banque” [BANK] (N° 12) vous

pouvez sélectionner quelle Banque de Stations Préréglées vous

désirez utiliser (A, B ou C, signalés sur l’affichage).

• Appuyer soit sur les boutons “Accordage/Station Préréglée”

[Tune/Preset] ou (N° 19) jusqu’à ce que la station

préréglée correcte soit repérée et signalée sur l’affichage.

L’appareil saute tous les numéros des stations préréglées non

affectés et il n’est pas possible de sélectionner une “banque”

[BANK] si elle ne stocke pas au moins une Station Préréglée.

EFFACEMENT DES STATIONS PRÉRÉGLÉES

Vous pouvez vider un numéro de Station Préréglée en effaçant

toutes ses informations mémorisées.

• Sélectionner le numéro de Station Préréglée à vider.

• Appuyer sur le bouton “Mémoire” [Memory] (N° 15), le tenir

enfoncé et appuyer sur le bouton “Silencieux FM/Mode FM”

[FM Mute/Mode] (N° 16). Ceci efface la Station Préréglée et

l’affichage indique “- - ” comme le numéro de la Station

Préréglée.

Vous pouvez également mémoriser une nouvelle station sous un

numéro de Station Préréglée déjà affecté, en suivant tout

simplement le procédé de mise en mémoire des stations

préréglées et en remplaçant l’ancienne station par une nouvelle.

MISE EN MÉMOIRE D’UN NOM DE STATION

Lorsqu’une station émet des informations RDS, votre NAD C740

indique automatiquement les initiales de la station en cas d’une

Station Préréglée. Même si le récepteur indique automatiquement

la fréquence de quelconque autre station AM ou Station Préréglée

sans RDS, il vous permet également d’entrer un nom de station

pour identifier plus facilement quelle station correspond à

quelconque numéro de Station Préréglée. Pour entrer un nom:

• Sélectionner la Station Préréglée que vous désirez nommer.

• Ensuite appuyer sur “Caractère” [Character] (N° 18) et le

premier espace dans la zone d’informations de la station

[Station Data] clignote sur l’affichage.

• Appuyer soit sur “Accordage/Station Préréglée” [Tune/Preset]

ou (N° 19) pour faire défiler et sélectionner le

premier caractère (Voir la liste de caractères à titre

d’information).

• Appuyer sur “Mémoire” [Memory] (N° 15) pour mémoriser

le premier caractère et passer à l’espace suivant sur la ligne.

• Utiliser à nouveau les boutons “d’Accordage/Station

Préréglée” [Tune/Preset] pour sélectionner le caractère

suivant du nom et appuyer sur “Mémoire” [Memory] pour le

mettre en mémoire. Continuer jusqu’à ce que le nom de la

station soit complet (jusqu’à 8 caractères).

• Appuyer à nouveau sur “Caractère” [Character] pour

mémoriser le nom complet.

Il y a 54 caractères disponibles, y inclus un caractère d’espace.

NOTA: Cette fonction est uniquement disponible pour les stations

sans RDS. Les stations RDS affichent automatiquement leur nom et

ces données ne peuvent pas être détruites par le bouton

CHARACTER.

NOTA: Les versions de 120V (Amérique du Nord) n’offrent pas la

facilité RDS [Radio Data System] “Système d’informations radio”.

TELECOMMANDE

La Télécommande reproduit toutes les fonctions clés du NAD

C740, et comporte aussi des commandes supplémentaires

permettant de télécommander les tuners, les magnétophones et

les lecteurs CD NAD, depuis une distance pouvant aller jusqu’à 5

mètres.

Il est conseillé d’utiliser des piles alcalines pour une longévité

maximale. Le compartiment des piles, à l’arrière de la

télécommande, est prévu pour deux piles de type (R 03) AAA.

Lors du remplacement des piles, s’assurer de leur bonne

orientation conformément au dessin dans le fond du

compartiment des piles.

Se reporter aux sections précédentes du manuel pour des

descriptions détaillées des différentes fonctions.

NOTA: La télécommande livrée avec le C740 est un type universel

de NAD et est conçue pour commander plusieurs modèles NAD.

Les boutons de sélection d’entrée Video 2 et Video 3 sur la

télécommande ne sont pas capables de fonctionner dans le cas du

C740.

Les boutons des haut-parleurs A et B, le bouton Banque, et les

boutons de sélection d’entrée ont les mêmes fonctions que les

boutons correspondants sur la face parlante. Il y a toutefois

certaines différences et quelques fonctions supplémentaires sur le

dispositif de télécommande:

TUNER AM, TUNER FM

Sur la télécommande il y a un bouton pour AM et un bouton pour

FM; une impulsion sur l’un ou l’autre bouton sélectionne le tuner

comme l’entrée active et rétablit la dernière station accordée, soit

sur la bande AM, soit sur la bande FM.

SILENCIEUX DE RECHERCHE [MUTE]

Appuyer sur le bouton SILENCIEUX DE RECHERCHE [MUTE] pour

couper provisoirement le son des haut-parleurs et du casque.

L’affichage signale le mode “SILENCIEUX DE RECHERCHE” en

faisant clignoter “AUDIO MUTE” en rouge. Réappuyer sur

SILENCIEUX DE RECHERCHE [MUTE] pour rétablir le son. La

commande Mute n’affecte pas les enregistrements faits au moyen

des Sorties “Magnétophone” [TAPE] mais agit toutefois sur le

signal allant vers la sortie de préamplification [Pre Out].

VOLUME

ou d’une part augmente et d’autre part diminue le

réglage du volume sonore. La Commande de Volume motorisée

sur la face parlante indiquera le niveau réglé.

COMMANDE TUNER [TUNER CONTROL]

PRESET ou permet de sélectionner directement la

station préréglée. Ces boutons mettent le module tuner

automatiquement en mode “Station Préréglée” [Preset]. Voir

également le chapitre “Commandes de la Face Parlante”, section

13 “Recherche/Station Préréglée” [Search/Preset] pour obtenir

plus d’informations.

En outre des commandes ayant trait à l’amplificateur NAD C740

même, il y a d’autres boutons qui commandent la plupart des

lecteurs CD et magnétophones NAD pourvus d’une liaison NAD.

_A B C D E F G H

I J K L M N O P Q

R S T U V W

X Y Z

" & ' ( ) + , –

. / = ? [\]| 0

1 2 3 4 5 6 7 8 9

COMMANDE LECTEUR CD

[CD PLAYER CONTROL]

(à employer avec le lecteur de CD NAD)

active Pause

active Stop

active "lecture" [PLAY] ou permute entre "lecture" [PLAY] et

[PAUSE]

ou active "saut de piste" [TRACK SKIP]; Appuyer une

fois sur les boutons respectifs pour soit sauter à la piste suivante,

soit pour retourner au début de la piste en cours ou précédente.

NEXT DISC "Disque suivant" Passer au disque suivant (pour

changeurs de CD NAD).

COMMANDE MAGNETOPHONE

[CASSETTE DECK CONTROL]

(A employer avec platine-cassettes NAD à transport unique

"Platine-cassettes B" (DECK B) ou double (A et B)

ou active la lecture en avant [Forward Play] ou en

arrière [Reverse Play].

"Enregistrer/Pause" [RECORD/PAUSE]. Appuyer dessus

pour mettre la platine-cassette en mode "Enregistrer/Pause"

[RECORD/PAUSE]. Appuyer sur "lecture" [PLAY] pour

commencer à enregistrer.

Arrête la lecture ou l’enregistrement

active le rebobinage rapide

active le défilement rapide

NOTA: Les rayons de soleil directs ou un éclairage d’ambiance

très lumineux peut avoir une incidence sur la plage et l’angle de

fonctionnement de la télécommande.

NOTA: Le récepteur de télécommande infrarouge qui se trouve à

l’extrême gauche de l’affichage reçoit des commandes en

provenance de la télécommande. L’espace entre la télécommande

et le récepteur doit être dégagé de tout obstacle, sinon la

télécommande peut refuser de fonctionner.

DEPANNAGE

AUCUN SON • Câble secteur débranché, ou

alimentation coupée.

• Tape 2 Monitor est sélectionné

• Fonction “Silencieux” [Mute] actif.

• Les liaisons d’amplificateur Pre-

out/Main-in ne sont pas prévues à

l’arrière

• Les Haut-Parleurs ne sont pas mis sous

tension

• Vérifier si le cordon d’alimentation est

branché et si le courant est mis

• Désélectionner le Mode Tape 2 Monitor.

• Désactiver la fonction “Silencieux” [Mute]

• Prévoir les liaisons

• Mettre les haut-parleurs A ou B sous

tension

PAS DE SON SUR UNE VOIE • Commande de balance non centrée.

• Haut-parleurs incorrectement branchés

ou détériorés.

• Câble d’entrée débranché ou détérioré.

• Centrer la commande de balance.

• Vérifier les branchements et les haut-

parleurs.

• Vérifier les câbles et les branchements.

LA TELECOMMANDE NE FONCTIONNE PAS • Piles usées ou incorrectement insérées.

• Fenêtre d’émission ou de réception IR

obstruées.

• Récepteur IR se trouve en plein soleil

ou sous un éclairage d’ambiance trop

éclatant

• Vérifier ou remplacer les piles.

• Retirer les obstructions.

• Enlever l’appareil des rayons de soleil

directs, réduire la luminosité

PAS DE SON AVEC LE TUNER • Les câbles d’antenne ne sont pas

branchés de façon correcte.

• La station n’est pas sélectionnée ou il y

a un signal faible avec le Silencieux FM

[FM Mute] activé.

• Fusible interne grillé.

• Vérifier les branchements d’antenne sur

le récepteur

• Accorder à nouveau ou désactiver le

Silencieux FM [FM Mute]

• Consulter le revendeur.

Problème Cause Solution

GRAVES FAIBLES / IMAGE STEREO

DIFFUSE

• Haut-parleurs câblés en déphasé. • Vérifier le branchement de tous les

haut-parleurs de la chaîne.

BRUIT, SIFFLEMENTS SUR BANDES

FM ET AM

• Signal faible. • Vérifier l’accordage de la station.

Régler ou remplacer l’antenne.

DISTORSION SUR FM • Signaux multivoie ou interférence d’une

autre station

• Vérifier l’accordage de la station.

Régler ou remplacer l’antenne.

SIFFLEMENTS OU BOURDONNEMENTS

SUR LA BANDE FM ET SUR LA BANDE AM

• Interférences en provenance d’autres

sources électriques - ordinateurs,

consoles de jeux.

• Vérifier l’accordage de la station.

Eteindre ou déplacer la source du bruit

électrique.

SIFFLEMENTS OU BOURDONNEMENTS

SUR LA BANDE AM

• Interférences en provenance

d’éclairages ou de moteurs électriques.

• Vérifier l’accordage de la station.

Régler ou remplacer l’antenne am.

PAS D’INFORMATIONS RDS • Le signal de la station est trop faible

• La station n’émet pas d’informations rds

• Vérifier l’accordage de la station.

Régler ou remplacer l’antenne.

• Sans remède

Other manuals for C740

Table of contents

Languages:

Popular Stereo Receiver manuals by other brands

Denon

Denon AVR-3806 operating instructions

Pioneer

Pioneer SPH-DA160DAB installation manual

Kenwood

Kenwood KRX-593 instruction manual

Denon

Denon AVR-3808CI owner's manual

Kenwood

Kenwood KRF-V4080D instruction manual

Pioneer

Pioneer VSX-406 operating instructions

Yamaha

Yamaha RX-V520 owner's manual

Sony

Sony XAV-AX8500 operating instructions

Kenwood

Kenwood KR-A5070 instruction manual

Pioneer

Pioneer AVH-X390BT Operation manual

Sherwood

Sherwood RX-4103 operating instructions

Denon

Denon AVR-1712 Getting started

Pioneer

Pioneer AVH-Z9200DAB installation manual

Sony

Sony STR-DH720 Specification sheet

Yamaha

Yamaha RX-V377 Service manual

Denon

Denon AVR-3806 Service manual

Magnadyne

Magnadyne M9000 Installation and operation manual

Marantz

Marantz NR1509 owner's manual

NAD C740 User manual

Popular Stereo Receiver manuals by other brands
