NAIM NAC-N 272 User manual

QUICK START GUIDE • KURZANLEITUNG • GUIDE DE MISE EN ROUTE RAPIDE • SNELSTARTGIDS
GUÍA DE INICIO RÁPIDO • GUIDA RAPIDA • PRZEWODNIK SZYBKIEGO STARTU
КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ • 快速入门指南 • 빠른 시작 가이드
ENGLISH • DEUTSCH • FRANÇAIS • NEDERLANDS • ESPAÑOL • ITALIANO • POLSKI • РУССКИЙ •中文 •한국어
NAC-N 272

NAC-N 272
Contains
Transmitter
Modules FCC ID:
ZUCSEDMP3
2ACURBLUE
IC:12217A-BLUE
Bluetooth
dig.1
dig. 4
dig. 2
dig. 5 dig. 6
dig. 3
2.0
1.0

NAC-N 272
Analogue signal
Analogsignal
Signal analogique
Analoog signaal
Señal analógica
Segnale analogico
Sygnał analogowy
Аналоговый сигнал
模拟信号
아날로그 신호
S/PDIF digital audio signal
Digitalsignal S/PDIF
Signal audio numérique S/PDIF
S/PDIF digitaal audiosignaal
Señal de audio digital S/PDIF
Segnale audio digitale S/PDIF
S/PDIF cyfrowy sygnał audio
Цифровой аудиосигнал S/PDIF
S/PDIF 数字音频信号
S/PDIF 디지털 오디오 신호
Optional igital radio signal (DAB)
Tunersignal digital (optional) (DAB)
Signal radio numérique en option (DAB)
Optioneel digitaal radiosignaal (DAB)
Señal de radio digital opcional (DAB)
Segnale radio digitale opzionale (DAB)
Sygnał opcjonalnego radia cyfrowego (DAB)
Дополнительный цифровой аудиосигнал (DAB)
数字广播信号 （可选） (DAB)
디지털 라디오 신호 (옵션) (DAB)
USB digital audio data
USB-Audiodaten
Données audio numérique USB
USB digitale audiodata
Datos de audio digitales USB
Audio digitale USB dati
USB cyfrowe dane audio
USB цифровые аудиоданные
USB 数字音频数据
USB 디지털 오디오 데이터
Headphones
Kopfhörer
Écouteurs
Hoofdtelefoon
Auriculares
Cua
Słuchawki
Наушники
耳机
헤드폰
RC5 remote control signal
Fernbedienungssignal RC5
Signal de commande à distance RC5
Signaal van RC5-afstandsbediening
Señal de control remoto RC5
Segnale telecomando RC5
Sygnał zdalnego sterowania RC5
Сигнал дистанционного управления RC5
RC5 远程控制信号
RC5 리모콘 신호
Optional nalogue radio signal (FM)
Tunersignal analog (optional) (UKW)
Signal radio analogique en option (FM)
Optioneel analoog radiosignaal (FM)
Señal de radio analógica opcional (FM)
Segnale radio analogico opzionale (FM)
Sygnał opcjonalnego radia analogowego (FM)
Дополнительный аналоговый радиосигнал (FM)
模拟广播信号（可选）(FM)
아날로그 라디오 신호(옵션)
Optional power supply upgrade
Upgrade-Netzteil (optional)
Mise à niveau de l’alimentation électrique en option
Optionele opgewaardeerde voedingseenheid
Actualización opcional de la fuente de alimentación
Upgrade opzionale alimentatore
Opcjonalny zasilacz mocy
Опция по обновлению источника питания
可选电源升级
옵션 전원공급장치 업그레이드
Wi-Fi aerial
WLAN-Antenne
Antenne Wi-Fi
Wi-antenne
Antena Wi-Fi
Antenna wi-
Antena Wi-Fi
Антенна для W-Fi
Wi-Fi 天线
Wi-Fi 안테나
Bluetooth®aerial
Bluetooth-Antenne
Antenne Bluetooth
Bluetooth-antenne
Antena Bluetooth
Antenna Bluetooth
Antena Bluetooth
Антенна для Bluetooth
Bluetooth 天线
Bluetooth 안테나
Wired network
Netzwerkkabel
Réseau laire
Bedraad netwerk
Red cableada
Rete cablata
Sieć przewodowa
Проводная сеть
有线网络
유선 네트워크
2.0
1.0
Firmware Upgrade socket
Firmware-Upgrade-Buchse
Socket de mise à jour logicielle
Aansluiting voor rmware-upgrade
Toma de actualización del rmware
Presa per l’upgrade del rmware
Gniazdo aktualizacji oprogramowania
Модификация интерфейсаобеспечения
固件升级接口
펌웨어 업그레이드 단자
Signal Ground Switch
Masseschalter
Interrupteur masse signal
Ardingsschakelaar
Interruptor puesta a tierra de señal
Interruttore di terra del segnale
Przełącznik sygnału uziemienia
Сигнальный переключатель заземления
信号接地开关
신호 접지 스위치
IEC mains supply
Gerätestecker Netzstrom
Alimentation secteur CEI
IEC netvoeding
Suministro de red IEC
Alimentazione IEC
Zasilanie sieciowe IEC
Питающая сеть в соответствии с IEC
IEC 电源
IEC 전원

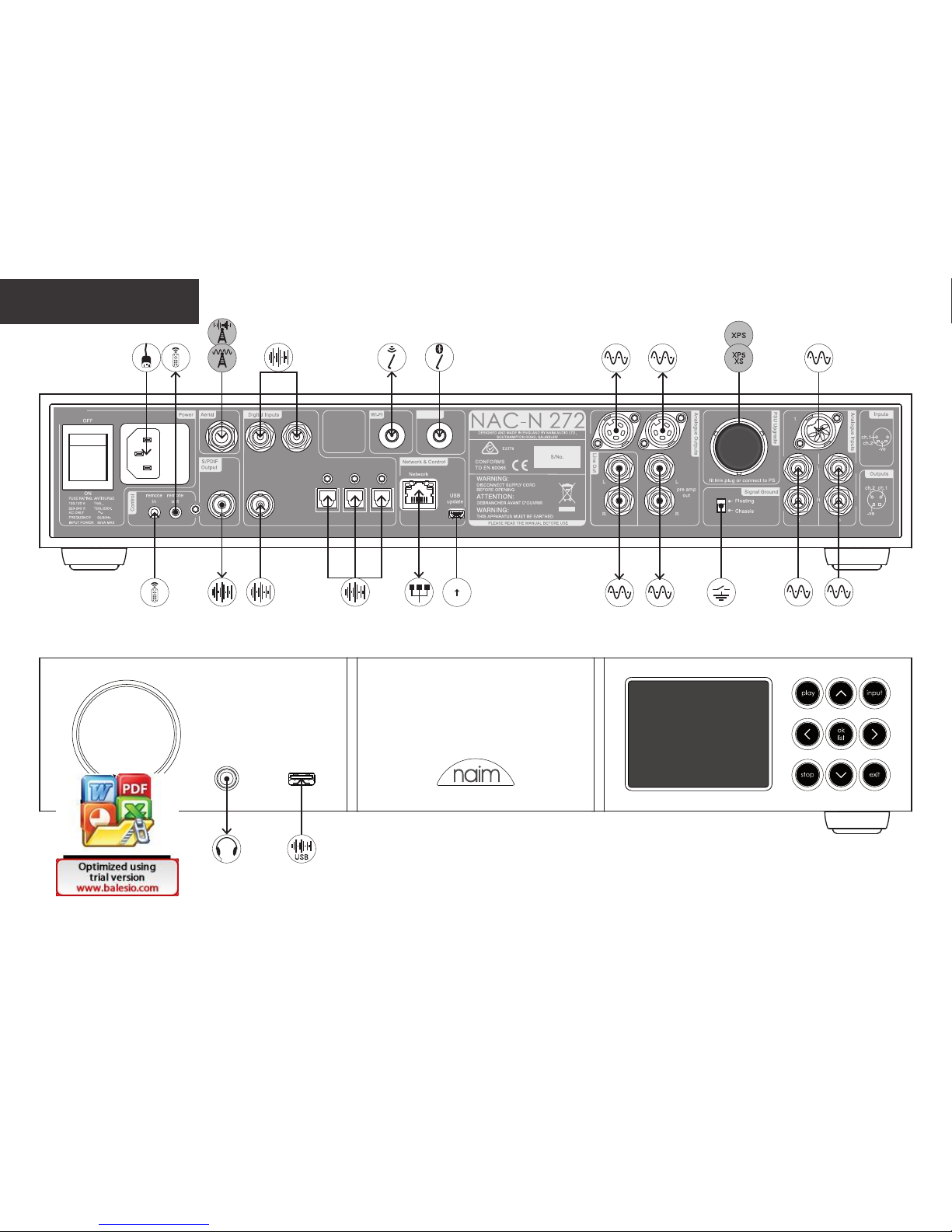

1. Installing and Connecting
1.1 Stand your NAC-N 272 on an appropriate, stable surface. Make sure it is well ventilated.
1.2 Check that the mains voltage specified on the NAC-N 272 rear panel is appropriate for your country. Insert the supplied power
supply upgrade link plug in the rear panel Burndy socket and connect the NAC-N 272 to the mains supply using the supplied
mains cable. Do not switch on the NAC-N 272 until all other connections have been made.
1.3 Identify the rear panel Signal Ground Switch and select the chassis option unless your NAC-N 272 is connected in a hi-fi
system incorporating another earthed source component (all Naim CD players, for example), or mains hum is audible through
the speakers when it is switched on.
1.4 If the optional DAB/FM Radio Module is fitted, a suitable aerial should be connected to the DAB/FM aerial socket.
1.5 Connect a power amplifier, active crossover or multiple power amplifiers to one or both of the NAC-N 272 preamp output
sockets. NAC-N 272 preamp output sockets are also suitable for the connection of a subwoofer. Your Naim retailer will be able
to supply appropriate cables if required.
1.6 To play audio from internet radio stations, UPnP™ servers, Spotify®Connect, or other Naim streamer units the NAC-N 272
must be connected to the internet via a network router. Either connect the NAC-N 272 network socket to your network router
using an Ethernet cable, or connect the supplied Wi-Fi antenna to the rear panel Wi-Fi aerial socket.
1.7 For NAC-N 272 to play audio from Bluetooth®streaming devices, the supplied Bluetooth antenna must be attached to the rear
panel Bluetooth aerial socket.
1.8 If your NAC-N 272 is to play audio files stored on a USB storage device, such as an iOS device or a memory stick, connect it,
using an appropriate cable if necessary, to the front panel USB socket.
1.9 If any external audio sources are to be used with your NAC-N 272, connect them using the appropriate cables to one or more
of the rear panel analogue or digital inputs.
2. Switching On and Getting Started
2.1 Once all connections have been made, switch on your NAC-N 272 using either its rear panel on/off switch or the external
power supply on/off. The NAC-N 272 will display a welcome screen and select its Analogue 1 input or, if it has been previously
used, the last input selected.
2.2 For initial setup purposes your NAC-N 272 is best controlled from its remote handset. Use the navigation (56) keys to select
inputs or menu items and the ok/list key to confirm selections. To return to a previous menu use the left (3) key.
2.3 The NAC-N 272 interface language can be changed. Enter Setup Mode and select Language.
NAC-N 272 • English
Note: Full NAC-N 272 installation and operational information can be
found in the Reference Manual available at: www.naimaudio.com
Note 1.9: Most UMS (Universal Mass Storage) USB devices are compatible
with the NAC-N 272 USB audio input. Such devices might include portable
digital music players, smart-phones, tablet computers, USB memory sticks
and memory card readers.
Note 1.7 & 1.8: NAC-N 272 is supplied with both Wi-Fi and Bluetooth
aerials. Each aerial must be fitted to the correct rear panel aerial socket.
The Bluetooth aerial is the shorter one of the two.
Note 2.1: If your NAC-N 272 is left unused it will switch to displaying the
time after two minutes. This delay time can be adjusted via the setup
menus. If the clock is not set it will display “No Time”.
Setup 1/10
Language
Inputs
4Analogue Outputs
Headphones
Enter Setup Mode by pressing the handset
setup ( ) key. Navigate setup menus by
using the navigation (563) keys. Select
options by pressing the ok/list key. Leave
Setup Mode by pressing the setup or exit
key.
Note 1.2: If your NAC-N 272 is to be powered by an external power supply,
remove the power supply upgrade link plug and connect the external
power supply using the appropriate Burndy cable. Do not connect the
NAC-N 272 mains cable.
Important: XPS power supplies with serial numbers below 188015 are not
compatible with the NAC-N 272 and should not be used. Contact your
local retailer or distributor for more information.
Note 1.5: The NAC-N 272 RCA phono preamp output sockets are disabled
by default. They can be enabled in the Analogue Outputs setup menu.

2.4 NAC-N 272 is configured when shipped to connect to wired TCP/IP home networks automatically. However, if your NAC-N 272
has been previously used and its network configuration altered, or your router requires nonstandard settings, it may not be
able to do so. Refer to the Reference Manual if this appears to be the case.
If a wireless network connection is to be used, your NAC-N 272 will require configuration to join the network. Enter Setup
Mode and select the Network Settings option to configure the NAC-N 272 wireless settings.
2.5 To adjust the NAC-N 272 volume use either the front panel volume knob or the handset volume keys.
3. Selecting Inputs
3.1 NAC-N 272 inputs can be selected by pressing the front panel input button, the handset navigation (56) keys or one of the
handset input selection keys.
3.2 Pressing one of the handset input selection keys either selects a single input or scrolls through a group of inputs. To modify
the key assignments enter Setup Mode and select Handset Buttons.
3.3 When NAC-N 272 is connected to a network with high speed internet access it will automatically download a list of available
internet radio stations. When the iRadio input is subsequently selected, a menu will be displayed that lists all the available
stations. Use the handset navigation (563) and ok/list keys to browse the list and select stations.
3.4 NAC-N 272 can play Spotify®streams via the Spotify®Connect facility incorporated in some Spotify®player apps. When
in receipt of a Spotify®stream, the NAC-N 272 will automatically select its Spotify®input. Once Spotify®playback is
established, it can be controlled using the Spotify®app, the Naim app or the NAC-N 272 handset or front panel controls.
3.5 NAC-N 272 can play audio streams over a Bluetooth wireless connection from appropriately equipped playback devices.
NAC-N 272 is configured by default to require “pairing” with a Bluetooth streaming device before it can play a Bluetooth audio
stream. To pair a NAC-N 272 with a Bluetooth device select the Bluetooth input and press the handset play/pause key ( ). The
NAC-N 272 will become available for pairing in the Bluetooth device setup menu. Once successfully paired with the Bluetooth
device, the NAC-N 272 will be available to the audio apps on the device. NAC-N 272 will switch automatically to its Bluetooth
input when in receipt of a Bluetooth stream. The NAC-N 272 Bluetooth input setup menu offers further Bluetooth configuration
options including “open” pairing.
3.6 When an iOS or other USB memory device is connected to the front panel USB socket and the USB input is selected, your
NAC-N 272 will display a menu structure that reflects the device. Use the handset navigation (563) and ok/list keys to
browse and select content. Press the handset play/pause key ( ) to play a file or the entire contents of a folder, album or
playlist.
NAC-N 272 • English
Network Settings 1/5
4Name: 272-XXXX
Wireless: Not Used
Status: Not Connected
DHCP: Yes
Note 3: The Naim app, available from the iTunes App Store and Google
Play Store, enables wireless touch screen control from iOS and Android
devices.
Internet Radio 3/8
Added stations
Naim’s Choice
4Location
Genre
Bluetooth 1/5
4Enabled: Yes
Name: Bluetooth
Input Trim: 0
Discovery: NAC272 BT X.
USB/iPod 4/18
Sing Loud.wav
Grace and Danger.wav
Song 44.wav
4I Was A Cloud.wav
Note 3.4: The default NAC-N 272 network
name (272-XXXX) incorporates the last four
characters of the unit’s MAC address. The
full MAC address is listed in the Network
Settings menu.
Note 3.5: The default NAC-N 272 Bluetooth
name (NAC272 BT XXXX) incorporates
the last four characters of the unit’s MAC
address.

3.7 When the NAC-N 272 UPnP™ input is selected, a list of available UPnP™ servers on the network will be displayed. Use the
handset navigation (563) and ok/list keys to browse and select server content. Press the handset play/pause key
( ) to play the selected item.
3.8 The DAB tuner must search for stations before it can be used. Select the DAB input and press the handset ok/list key to begin
the search. When the search is complete the first station will be played. Further stations can be selected by pressing the
handset previous ( ) or next ( ) keys.
3.9 To use the FM tuner, select the FM input and press the handset previous ( ) or next ( ) keys. The tuner will search for
stations and stop each time one is found (providing the opportunity to save the station as a preset). To recommence the search
press the previous ( ) or next ( ) key again. Station information and scrolling text will be displayed if it is broadcast by the
station.
3.10 Up to 40 FM, DAB and iRadio stations can be stored as presets. To save the current station as a preset, press the handset store
key. Pressing the handset preset key will display a list of stored presets covering the three tuner modes. Use the handset
navigation (56) and ok/list keys to browse and select presets.
3.11 When the DAB, FM, iRadio, UPnP™ and iPod/USB inputs are selected the handset info ( ) key can be used to display
supplementary information about the input or currently playing media.
4. Using List Mode and Controlling Playback
4.1 Pressing the front panel ok/list button or handset ok/list key will switch the NAC-N 272 into List Mode and display a list of the
available items for the currently selected input.
4.2 In list mode the NAC-N 272 front panel buttons and handset keys provide list navigation. To scroll up and down lists and select
items use the navigation (563) and ok/list buttons or keys. To return to normal display press the front panel exit button or
the handset exit key. In many long item lists the handset numeric keys can be used to jump through the list alphabetically.
4.3 An item can be selected for playback from list mode by navigating to the item and selecting it by pressing ok/list or play.
During playback from the iPod, USB, Spotify®, UPnP™ and Bluetooth inputs, the front panel buttons or handset transport keys
( ) can be used to control play/pause, previous, next or stop functions.
NAC-N 272 • English
Note 4.2: Exceptions to the normal list
mode behaviour are the FM radio, Spotify®,
Bluetooth, Multiroom and external inputs.
When the FM input is selected, pressing
the list button or ok/list key will display a
mono selection option. When the Spotify®,
Bluetooth, Multiroom or any external inputs
are selected the front panel list button and
handset ok/list key have no function.
Presets 1/3
4Store ‘94.20 MHz’
Rename A Preset
Delete A Preset
42
No Stations
Press list to rescan
DAB
Note 3.7: UPnP™ servers incorporate
software that enables the NAC-N 272 to
access and play their stored audio over
the network. A UPnP™ server might be
a Naim UnitiServe hard disk player or a
home computer. Some Network Attached
Storage (NAS) drives also incorporate a
UPnP™ application. A variety of third party
UPnP™ server applications are available
that are compatible with both Windows
and OS X operating systems, however
Windows Media™ Player version 11 or
above incorporates a built in UPnP™ server
application.
42
94.20 MHz
FM
UPnP 3/3
UnitiServe
NAS
4PC

1. Installieren und Anschließen
1.1 Stellen die NAC-N 272 auf eine stabile Unterlage und achten Sie darauf, dass sie ausreichend belüftet ist.
1.2 Vergewissern Sie sich, dass die an der Rückseite der NAC-N 272 angegebene Netzspannung mit der in Ihrem Land üblichen
Netzspannung übereinstimmt. Stecken Sie den mitgelieferten Brückenstecker in die rückwärtige Buchse für das optionale
Upgrade-Netzteil. Schließen Sie dann die NAC-N 272 mit dem mitgelieferten Netzkabel an das Stromnetz an; schalten Sie das
Gerät jedoch erst ein, wenn alle anderen benötigten Kabel angeschlossen sind.
1.3 Stellen Sie den Masseschalter auf Chassis, es sei denn, die NAC-N 272 ist Teil einer Hifi-Anlage, an die bereits ein geerdetes
Quellgerät (z.B. ein Naim-CD-Spieler) angeschlossen ist, oder es ist nach dem Einschalten ein Brummen über die Lautsprecher zu
hören.
1.4 Wenn Ihre NAC-N 272 mit dem optionalen UKW/DAB-Modul ausgestattet ist, schließen Sie eine geeignete Antenne an die UKW/
DAB-Antennenbuchse des Geräts an.
1.5 Verbinden Sie eine oder beide Vorstufenausgangsbuchsen mit einer Endstufe oder einer Aktivfrequenzweiche bzw. mit mehreren
Endstufen. Die Vorstufenausgangsbuchsen der NAC-N 272 können auch zum Anschließen eines Subwoofers verwendet werden.
Geeignete Kabel erhalten Sie von Ihrem Naim-Händler.
1.6 Damit die NAC-N 272 Musik von einem Webradiosender, einem UPnP™-Server, einem anderen Naim-Netzwerkplayer oder über
Spotify®Connect abspielen kann, muss sie über einen Router eine Verbindung zum Internet herstellen können. Verbinden Sie
dazu die Netzwerkbuchse der NAC-N 272 über ein Netzwerkkabel mit Ihrem Router oder bringen Sie die mitgelieferte WLAN-
Antenne an der rückwärtigen WLAN-Antennenbuchse an.
1.7 Wenn die NAC-N 272 Musik von einem Bluetooth®-Gerät abspielen soll, bringen Sie die mitgelieferte Bluetooth-Antenne an der
rückwärtigen Bluetooth-Antennenbuchse an.
1.8 Wenn die NAC-N 272 Musik von einem USB-Speichergerät (beispielsweise einem iOS-Gerät oder einem USB-Stick) abspielen soll,
verbinden Sie das Gerät über ein geeignetes Kabel mit dem frontseitigen USB-Anschluss.
1.9 Wenn Sie zusätzliche Quellgeräte verwenden wollen, schließen Sie diese mit geeigneten Kabeln an die rückwärtigen Analog-
bzw. Digitaleingänge an.
2. Einschalten und erste Schritte
2.1 Wenn Sie alle benötigten Kabel in die entsprechenden Buchsen gesteckt haben, betätigen Sie den Netzschalter an der Rückseite
der NAC-N 272 bzw. den Netzschalter des optionalen Netzteils. Die NAC-N 272 zeigt daraufhin im Display eine Begrüßungsseite
an und schaltet auf den Eingang „Analog 1“ (oder, wenn das Gerät bereits benutzt wurde, den zuletzt gewählten Eingang).
2.2 Zum erstmaligen Konfigurieren der NAC-N 272 empfiehlt es sich, die Fernbedienung zu verwenden. Mit den Tasten 5und 6
können Sie Eingänge wählen und in den Menüs navigieren, mit ok/list eine Auswahl bestätigen. Mit der Taste 3kehren Sie zum
vorherigen Menü zurück.
2.3 Sie können die Menüsprache der NAC-N 272 ändern. Starten Sie dazu den Setup-Modus und wählen Sie Language (Sprache).
NAC-N 272 • Deutsch
Hinweis: Weitere Informationen zu Installation und Bedienung finden Sie
in der ausführlichen Bedienungsanleitung unter www.naimaudio.com.
Hinweis 1.9: Der USB-Eingang der NAC-N 272 ist mit den meisten
USB-Speichergeräten kompatibel. Dazu gehören beispielsweise
tragbare digitale Musikplayer, Smartphones, Tablets, USB-Sticks und
Kartenlesegeräte.
Hinweis 1.7 und 1.8: Im Lieferumfang der NAC-N 272 ist sowohl
eine WLAN- als auch eine Bluetooth-Antenne enthalten, die an den
entsprechenden rückwärtigen Buchsen angebracht werden müssen. Die
kürzere der beiden Antennen ist die Bluetooth-Antenne.
Hinweis 2.1: Wenn die NAC-N 272 zwei Minuten lang nicht benutzt wird,
schaltet das Display auf die Anzeige der Uhrzeit um. Dieses Zeitintervall
kann in den Setup-Menüs geändert werden. Wenn keine Uhrzeit
eingestellt ist, zeigt das Display „Keine Uhrzeit“ an.
Setup 1/10
4Language
Inputs
Analogue Outputs
Headphones
Um den Setup-Modus zu starten, drücken
Sie die Fernbedienungstaste . Mit den
Tasten 5, 6und 3können Sie in den
Menüs navigieren, mit der Taste ok/list eine
Auswahl bestätigen. Um den Setup-Modus
zu beenden, drücken Sie erneut oder exit.
Wichtig: Schließen Sie an die NAC-N 272 nur XPS-Netzteile an, die die
Seriennummer 188015 oder höher haben. Ältere XPS-Modelle sind mit
der NAC-N 272 nicht kompatibel. Weitere Informationen erhalten Sie von
Ihrem Händler oder der zuständigen Vertriebsgesellschaft.
Hinweis 1.2: Wenn ein externes Netzteil verwendet werden soll, entfernen
Sie den Brückenstecker an der Rückseite der NAC-N 272 und verbinden
Sie die Buchse über ein geeignetes Naim-Burndy-Kabel mit dem Netzteil.
Schließen Sie die NAC-N 272 bei Verwendung eines externen Netzteils
nicht an das Stromnetz an.
Hinweis 1.5: Bei Auslieferung sind die Cinchbuchsen des
Vorstufenausgangs deaktiviert. Sie können im Menü „Analogausgänge“
aktiviert werden.

2.4 Bei Auslieferung ist die NAC-N 272 so konfiguriert, dass sie über ein Netzwerkkabel automatisch eine Netzwerkverbindung
herstellt. Falls Ihre NAC-N 272 jedoch bereits benutzt und ihre Netzwerkeinstellungen geändert wurden (oder Ihr Router spezielle
Konfigurationseinstellungen voraussetzt), stellt sie unter Umständen keine Verbindung her. Weitere Informationen finden Sie in
der ausführlichen Bedienungsanleitung.
Wenn die NAC-N 272 in ein WLAN-Netzwerk eingebunden werden soll, muss sie entsprechend konfiguriert werden. Starten Sie
dazu den Setup-Modus und wählen Sie Netzwerkeinstellungen, um die WLAN-Einstellungen der NAC-N 272 zu konfigurieren.
2.5 Die Lautstärke der NAC-N 272 lässt sich mit dem Drehregler an der Gerätefront oder mit den Fernbedienungstasten regeln.
3. Eingänge wählen
3.1 Um einen anderen Eingang zu wählen, drücken Sie die Fronttaste input, die Fernbedienungstasten 5oder 6oder eine der
Eingangstasten an der Fernbedienung.
3.2 Die Eingangstasten an der Fernbedienung wählen entweder einen einzigen Eingang oder durchlaufen mehrere Eingänge. Um die
Eingangstasten neu zu belegen, starten Sie den Setup-Modus und wählen Sie „Fernbedienungstasten“.
3.3 Wenn die NAC-N 272 mit dem Internet verbunden ist, lädt sie automatisch eine Liste aller verfügbaren Webradiosender herunter.
Wenn danach der Eingang „Webradio“ gewählt wird, zeigt das Gerät diese Liste an. Mit den Fernbedienungstasten 5, 6, 3und
ok/list können Sie in der Liste navigieren und Sender wählen.
3.4 Über die in manchen Spotify®-Apps integrierte Spotify®-Connect-Funktion kann die NAC-N 272 Spotify®-Streams wiedergeben.
Bei Empfang eines Spotify®-Streams wird dieser automatisch als Quelle gewählt. Die Wiedergabe kann dann über die Spotify®-
App, die Naim-App, die Fernbedienung oder die Fronttasten gesteuert werden.
3.5 Über eine Bluetooth-Funkverbindung kann die NAC-N 272 von einem entsprechend ausgestatteten Gerät Audiostreams
wiedergeben. Bei Auslieferung ist die NAC-N 272 so konfiguriert, dass sie mit dem Bluetooth-Gerät gekoppelt werden muss,
bevor sie dessen Bluetooth-Stream wiedergeben kann. Wählen Sie zum Koppeln der beiden Geräte den Bluetooth-Eingang der
NAC-N 272 aus und drücken Sie die Play/Pause-Taste der Fernbedienung ( ); die NAC-N 272 kann dann in den Einstellungen
des Bluetooth-Geräts zum Koppeln ausgewählt werden. Nach dem Koppeln steht die NAC-N 272 den Audio-Apps bzw.
-Programmen des Bluetooth-Geräts zur Verfügung. Bei Empfang eines Bluetooth-Streams wird dieser automatisch als Quelle
gewählt. Das NAC-N 272-Menü-zum Konfigurieren des Bluetooth-Eingangs bietet unter anderem die Option, das Produkt für alle
Bluetooth-Geräte in Reichweite verfügbar zu machen (Einstellung „Sichtbar“).
3.6 Wenn ein iOS- oder ein sonstiges USB-Speichergerät mit der frontseitigen USB-Buchse verbunden ist und der Eingang „USB/iPod“
gewählt wird, zeigt das Display der NAC-N 272 die Ordnerstruktur des Geräts an. Mit den Fernbedienungstasten
5, 6, 3und ok/list können Sie Inhalte auswählen. Drücken Sie die Play/Pause-Taste der Fernbedienung ( ), um ausgewählte
Inhalte abzuspielen.
NAC-N 272 • Deutsch
Netzwerkeinstellungen 2/5
Name: 272-XXXX
4WLAN: Nicht verw.
Status: Verbunden
DHCP: Ja
Hinweis 3: Die im iTunes App Store und Google Play Store erhältliche
Naim-App ermöglicht es, die NAC-N 272 über den Touchscreen eines iOS-
bzw. Android-Geräts zu bedienen.
Webradio 3/8
Hinzugefügte Sender
Naim’s Choice
4Ort
Genre
Bluetooth 1/5
4Aktiviert: Ja
Name: Bluetooth
Lautst. anpassen: 0
Geräte suchen: NAC272.
Hinweis 3.4: Der voreingestellte Name
der NAC-N 272 im Netzwerk (272-XXXX)
beinhaltet die letzten vier Zeichen der MAC-
Adresse des Geräts. Sie finden die MAC-
Adresse im Menü „Netzwerkeinstellungen“.
Hinweis 3.5: Der voreingestellte Bluetooth-
Name der NAC-N 272 (NAC272 BT XXXX)
beinhaltet die letzten vier Zeichen der MAC-
Adresse des Geräts.
USB/iPod 4/18
Sing Loud.wav
Grace and Danger.wav
Song 44.wav
4I Was A Cloud.wav

3.7 Wenn der Eingang UPnP™ gewählt wird, zeigt die NAC-N 272 eine Liste aller im Netzwerk verfügbaren UPnP™-Server an.
Mit den Fernbedienungstasten 5, 6, 3und ok/list können Sie Inhalte auswählen. Drücken Sie die Play/Pause-Taste der
Fernbedienung ( ), um ausgewählte Inhalte abzuspielen.
3.8 Bevor der DAB-Tuner der NAC-N 272 genutzt werden kann, muss ein Sendersuchlauf durchgeführt werden. Wählen Sie dazu den
Eingang DAB und drücken Sie die Fernbedienungstaste ok/list. Wenn der Suchlauf abgeschlossen ist, spielt die NAC-N 272 den
zuerst gefundenen DAB-Sender ab. Weitere Sender können mit den Fernbedienungstasten oder angewählt werden.
3.9 Um den UKW-Tuner der NAC-N 272 zu verwenden, wählen Sie den Eingang UKW und starten Sie mit der Fernbedienungstaste
oder einen Sendersuchlauf. Der Suchlauf stoppt, sobald ein Sender gefunden ist (der Sender kann dann als Preset
gespeichert werden). Um den Suchlauf fortzusetzen, drücken Sie wieder oder . Die NAC-N 272 zeigt Senderinformationen
und Radiotext an, sofern diese übertragen werden.
3.10 Die NAC-N 272 kann bis zu 40 Webradio-, DAB- und UKW-Sender als Preset abspeichern. Um einen ausgewählten Sender als
Preset zu speichern, drücken Sie die Fernbedienungstaste store. Um eine Liste der gespeicherten Presets anzuzeigen, drücken
Sie die Fernbedienungstaste preset. Mit den Fernbedienungstasten 5, 6und ok/list können Sie Presets auswählen.
3.11 Wenn der Eingang „Webradio“, „UPnP“, „DAB“, „UKW“ oder „USB/iPod“ gewählt ist, lassen sich mithilfe der Infotaste ( )
zusätzliche Informationen zum Eingang oder zum Programmmaterial anzeigen.
4. Listenmodus und Steuerung der Wiedergabe
4.1 Mit der Front- oder Fernbedienungstaste ok/list lässt sich der Listenmodus der NAC-N 272 starten. In diesem Modus zeigt das
Display die Inhalte an, die über den gewählten Eingang zur Verfügung stehen.
4.2 Im Listenmodus können über die Front- und Fernbedienungstasten der NAC-N 272 Listeneinträge ausgewählt werden. Mit
den Tasten 5, 6, 3und ok/list können Sie in der Liste navigieren und Einträge auswählen. Um den Listenmodus zu beenden,
drücken Sie die Front- oder Fernbedienungstaste exit. In langen Listen können Sie mithilfe der Zifferntasten an der Fernbedienung
zu bestimmten Anfangsbuchstaben springen.
4.3 Um im Listenmodus die Wiedergabe von Inhalten zu starten, wählen Sie den entsprechenden Listeneintrag aus und drücken Sie
ok/list oder play. Bei den Eingängen „iPod“, „USB“, „Spotify®“, „Bluetooth“, „USB/iPod“ und „UPnP“ lässt sich die Wiedergabe mit
den Front- oder Fernbedienungstasten , , und (Play/Pause, zurück, vor, Stop) steuern.
NAC-N 272 • Deutsch
Hinweis 4.2: Ausnahmen hinsichtlich der
Bedienung im Listenmodus bilden die
Eingänge „UKW“, „Spotify“, „Bluetooth“ und
„Multiroom“ sowie externe Eingänge. Wenn
der Eingang „UKW“ gewählt ist und die Taste
ok/list gedrückt wird, zeigt das Display
die Mono-Option an. Wenn der Eingang
„Spotify“, „Bluetooth“, „Multiroom“ oder ein
externer Eingang gewählt ist, hat die Taste
ok/list keine Funktion.
Presets 1/3
4‘94.20 MHz’ speichern
Preset umbenennen
Preset löschen
42
Keine Sender
“OK” = neuer Suchlauf
DAB
Hinweis 3.7: UPnP™-Server nutzen eine
spezielle Software, um es Netzwerkplayern
wie der NAC-N 272 zu ermöglichen, auf
dem Server gespeicherte Audiodateien über
das Netzwerk abzuspielen. Als UPnP™-
Server kommen häufig Musikserver wie
der UnitiServe von Naim oder Computer
zum Einsatz. Auch viele NAS-Systeme
(Netzwerkfestplatten) können als UPnP™-
Server fungieren. Der Windows Media™
Player (Version 11 oder höher) verfügt über
eine UPnP™-Server-Funktion. Weitere
Windows- und OS-X-kompatible UPnP™-
Software ist von Drittanbietern erhältlich.
42
94.20 MHz
UKW
UPnP 3/3
UnitiServe
NAS
4PC

1. Installation et connexion
1.1 Posez votre NAC-N 272 sur une surface adaptée et stable. L’air doit pouvoir circuler librement autour de l’appareil.
1.2 Vérifiez que l’alimentation secteur de votre pays correspond aux spécifications électriques indiquées sur le panneau arrière du
lecteur NAC-N 272. Insérez la fiche de mise à niveau de l’alimentation électrique fournie dans le port Burndy du panneau arrière
et branchez le NAC-N 272 au secteur à l’aide du câble secteur fourni. N’allumez pas le NAC-N 272 avant que toutes les autres
connexions aient été établies.
1.3 Repérez le commutateur de retour commun du panneau arrière et sélectionnez l’option châssis, à moins que votre lecteur NAC-N
272 ne soit raccordé à un système hi-fi doté d’un autre composant source relié à la terre (c’est notamment le cas des lecteurs de
CD Naim) ou que les enceintes sous tension grésillent.
1.4 Si le module radio DAB/FM en option pour le NAC-N 272 est installé, une antenne adéquate doit être connectée à la prise
antenne DAB/FM.
1.5 Branchez un amplificateur de puissance, un filtre actif ou plusieurs amplificateurs de puissance sur une ou sur les deux prises de
sortie de préampli du NAC-N 272. Les prises de sortie de préampli du NAC-N 272 permettent également le branchement d’un
caisson de graves. Votre revendeur Naim peut vous fournir les câbles qui conviennent en cas de besoin.
1.6 Pour écouter des stations de radio sur Internet, serveurs UPnP™, Spotify®Connect ou d’autres sources de streaming Naim, vous
devrez connecter le lecteur NAC-N 272 à l’Internet par le biais d’un routeur. Connectez la prise réseau du lecteur NAC-N 272 à
votre routeur à l’aide d’un câble Ethernet ou branchez l’antenne Wi-Fi fournie à la prise d’antenne Wi-Fi du panneau arrière.
1.7 L’antenne Bluetooth fournie doit être branchée dans la prise d’antenne du panneau arrière, pour que le lecteur NAC-N 272
retransmette les contenus audio de terminaux de streaming Bluetooth®.
1.8 Pour lire des fichiers audio stockés sur un périphérique de stockage USB comme un terminal iOS ou une clé USB avec le lecteur
NAC-N 272, raccordez-le à l’aide du câble qui convient si nécessaire, à la prise USB de la façade du lecteur.
1.9 Pour utiliser des sources audio externes avec votre lecteur NAC-N 272, raccordez-les à l’aide des câbles qui conviennent aux
entrées analogiques ou numériques du panneau arrière.
2. Mise sous tension et prise en main
2.1 Après avoir effectué tous les branchements, allumez votre NAC-N 272 avec l’interrupteur marche/arrêt du panneau arrière ou
avec l’interrupteur marche/arrêt de l’alimentation externe. Le NAC-N 272 affiche un écran de bienvenue et sélectionne l’entrée
Analogique 1 ou, s’il a déjà été utilisé, la dernière entrée sélectionnée.
2.2 Nous vous recommandons d’utiliser la télécommande de votre NAC-N 272 pour la configuration initiale. Utilisez la touche de
navigation (56) pour sélectionner des entrées ou éléments de menu et la touche ok/list pour confirmer les sélections. Utilisez la
touche gauche (3) pour revenir à un menu précédent.
2.3 L’interface NAC-N 272 propose plusieurs langues au choix. Accédez au mode Setup (Configuration) et sélectionnez la langue
(Language) voulue.
NAC-N 272 • Français
Remarque : pour des informations complètes sur l’installation et le
fonctionnement de votre NAC-N 272, reportez-vous au Manuel de
référence disponible sur : www.naimaudio.com
Remarque 1.9 : la plupart des périphériques de stockage de masse
(UMS) USB sont compatibles avec l’entrée audio USB du lecteur NAC-N
272. Il peut s’agir de lecteurs portables de fichiers audionumériques, de
smartphones, d’ordinateurs tablettes, de clés USB et de lecteurs de cartes
mémoire.
Remarque 1.7 et 1.8 : Le lecteur NAC-N 272 est livré avec une antenne
Wi-Fi et une antenne Bluetooth. Chacune d’entre elles doit être raccordée
à la prise d’antenne du panneau arrière qui convient. L’antenne Bluetooth
est la plus courte des deux antennes fournies.
Remarque 2.1 : en cas d’inactivité de plus de deux minutes, le lecteur
NAC-N 272 affiche l’heure. Ce délai de veille peut être réglé par le biais
des menus de configuration. Si l’horloge n’a pas été mise à l’heure, le
cadran affiche «Aucune heure».
Setup 1/10
4Language
Inputs
Analogue Outputs
Headphones
Accédez au mode Réglages en appuyant sur
la touche setup ( ) de la télécommande.
Parcourez les options des menus de
configuration à l’aide des touches de
navigation (563). Sélectionnez les options
en appuyant sur la touche ok/list. Quittez
le mode configuration en appuyant sur la
touche setup ou sur exit.
Remarque 1.2 : Si votre NAC-N 272 doit être alimenté par une
alimentation externe, retirez le cavalier de la prise évolution d’alimentation
du NAC-N 272 et connectez l’alimentation externe à l’aide du câble Burndy
approprié. Ne branchez pas le câble secteur du NAC-N 272.
Important : Les alimentations électriques XPS dont le numéro de série
est inférieur à 188015 ne sont pas compatibles avec le NAC-N 272 et ne
devraient pas être utilisées. Contactez votre revendeur ou distributeur
pour plus d’information.
Remarque 1.5 : Les prises de sortie de préampli phono RCA du NAC-N
272 sont désactivées par défaut. Elles peuvent être activées dans le menu
de réglage Sorties analogiques.

2.4 Le lecteur NAC-N 272 est configuré d’usine pour se connecter automatiquement aux réseaux domestiques câblés TCP/
IP. Cependant si votre NAC-N 272 a déjà été utilisé, si sa configuration réseau a été modifiée ou si votre routeur nécessite
l’application de paramètres non standards, cette connexion automatique du lecteur risque de ne pas se produire. Le cas échéant,
reportez-vous au Manuel de Référence.
Pour utiliser une connexion réseau sans fil, vous devrez configurer les capacités de connexion au réseau du lecteur NAC-N 272.
Accédez au mode Réglages et sélectionnez l’option Connexion réseau pour configurer les paramètres sans fil du lecteur NAC-N
272.
2.5 Réglez le volume du lecteur NAC-N 272 à l’aide du bouton de volume en façade ou des touches volume de la télécommande.
3. Sélection des entrées
3.1 Les entrées du lecteur NAC-N 272 peuvent être sélectionnées en appuyant sur le bouton entrée de la façade, par le biais des
touches de navigation (56) de la télécommande ou d’une des touches de sélection d’entrée de la télécommande.
3.2 Appuyer sur une des touches de sélection d’entrée de la télécommande permet de sélectionner une entrée unique ou de
parcourir un groupe d’entrées. Pour modifier les commandes affectées aux touches, accédez au mode Réglages et sélectionnez
Télécommande.
3.3 Lorsque le lecteur NAC-N 272 est connecté à un réseau avec accès à l’Internet haut débit, il télécharge automatiquement la liste
des stations de radio Internet disponibles. La sélection ultérieure de l’entrée iRadio affiche un menu contenant la liste des stations
disponibles. Utilisez les touches de navigation (563) et ok/list de la télécommande pour parcourir la liste et sélectionner des
stations.
3.4 NAC-N 272 peut lire les flux Spotify®via la fonction Spotify Connect intégrée à certaines applications Spotify®. La réception
par le lecteur NAC-N 272 d’un flux Spotify®déclenche automatiquement la sélection de l’entrée Spotify®. Une fois la lecture
Spotify®établie, elle peut être contrôlée à l’aide de l’application Spotify®, de l’application Naim, de la télécommande du lecteur
NAC-N 272 ou des commandes en façade.
3.5 Utilisé avec un périphérique de lecture compatible, le lecteur NAC-N 272 lit les flux audio véhiculés par une connexion sans
fil Bluetooth. Par défaut, NAC-N 272 est configuré pour nécessiter une opération d’appairage avec un périphérique de flux
véhiculés par Bluetooth avant de pouvoir lire les flux audio Bluetooth. Pour procéder à l’appairage du lecteur NAC-N 272 avec
un périphérique Bluetooth, sélectionnez l’entrée Bluetooth et appuyez sur la touche lecture/pause de la télécommande ( ).
Le lecteur NAC-N 272 est alors prêt à l’appairage, par le biais du menu de configuration des périphériques Bluetooth. Après cet
appairage, le lecteur NAC-N 272 peut être utilisé par les applications audio du périphérique. NAC-N 272 passe automatiquement
à l’entrée Bluetooth en cas de réception d’un flux Bluetooth. Le menu de configuration d’entrée Bluetooth du lecteur NAC-N 272
offre d’autres options de configuration Bluetooth, dont celle de l’appairage « ouvert ».
3.6 Si l’entrée USB est sélectionnée quand un périphérique iOS ou une clé USB sont connectés à la prise USB de la façade du lecteur
NAC-N 272, il affiche une structure de menu reflétant le périphérique concerné. Utilisez les touches de navigation (563) et
ok/list de la télécommande pour parcourir et sélectionner le contenu. Appuyez sur la touche Lecture/pause ( ) de la
télécommande pour lire un fichier ou l’intégralité du contenu d’un dossier, d’un album ou d’une liste de lecture.
NAC-N 272 • Français
Connexion réseau 2/5
Nom: 272-XXXX
4WiFi: Non - Filaire
Statut: Connecté
DHCP Oui
Remarque 3 : l’application Naim téléchargeable sur l’App Store iTunes et
sur Google Play Store permet d’utiliser un périphérique iOS ou Android
comme un écran de commande sans fil tactile.
Radio Internet 3/8
Stations ajoutées
Naim’s Choice
4Localisation
Genre
Bluetooth 1/5
4Activé: Oui
Nom: Bluetooth
Ajustement vol: 0
Nom BT: NAC272 BT X.
Remarque 3.4 : par défaut, le nom de réseau
du lecteur NAC-N 272 (272-XXXX) comprend
les quatre derniers caractères de l’adresse
MAC de l’appareil. L’adresse MAC complète
figure dans le menu des Paramètres réseau.
Remarque 3.5 : par défaut, le nom Bluetooth
du lecteur NAC-N 272 (NAC272 BT XXXX)
comprend les quatre derniers caractères de
l’adresse MAC de l’appareil.
USB/iPod 4/18
Sing Loud.wav
Grace and Danger.wav
Song 44.wav
4I Was A Cloud.wav

3.7 La sélection de l’entrée NAC-N 272 UPnP™ affiche une liste des serveurs UPnP™ disponibles sur le réseau. Utilisez les touches
de navigation (563) et ok/list de la télécommande pour parcourir et sélectionner le contenu du serveur. Appuyez sur la touche
Lecture/pause ( ) de la télécommande pour lire l’élément sélectionné.
3.8 Le syntoniseur DAB doit chercher des stations avant de pouvoir les retransmettre. Sélectionnez l’entrée DAB et appuyez sur
la touche ok/list de la télécommande pour lancer la recherche. À la fin de la recherche, la première station s’affiche. D’autres
stations peuvent être sélectionnées en appuyant sur les touches précédent ( ) ou suivant) ( ) de la télécommande.
3.9 Pour utiliser le syntoniseur FM, sélectionnez l’entrée FM et appuyez sur les touches précédent ( ) ou suivant) ( ) de la
télécommande. Le syntoniseur cherche des stations et s’arrête à chaque station trouvée (vous offrant la possibilité de l’enregistrer
en présélection). Pour recommencer la recherche, appuyez à nouveau sur les touches précédent ( ) ou suivant) ( ). Les
informations sur la station et les textes défilants diffusés par la station, le cas échéant, s’affichent automatiquement.
3.10 Le lecteur est doté d’une capacité maximale de mémorisation de 40 stations FM, DAB et iRadio. Appuyez sur la touche store de
la télécommande pour enregistrer la station dans vos présélections. Appuyer sur la touche preset de la télécommande affiche
la liste des présélections stockées pour les trois modes de syntonisation. Utilisez les touches de navigation (56) et ok/list pour
parcourir et sélectionner les présélections.
3.11 Lorsque les entrées DAB, FM, iRadio, UPnP™ et iPod/USB sont sélectionnées, la touche info ( ) de la télécommande permet
d’afficher des détails supplémentaires sur l’entrée ou le support en cours de lecture.
4. Utilisation du mode Liste et contrôle de la lecture
4.1 Appuyer sur le bouton ok/list de la façade du lecteur ou sur la touche ok/list de la télécommande fait passer le lecteur
NAC-N 272 en mode liste et affiche la liste des éléments accessibles par l’entrée active.
4.2 En mode liste, les boutons de la façade du lecteur NAC-N 272 et les touches de la télécommande permettent de parcourir la liste.
Pour faire défiler les listes vers le haut, vers le bas et sélectionner des éléments, utilisez les boutons ou les touches de navigation
(563) et ok/list. Pour revenir à l’affichage normal, appuyez sur le bouton exit de la façade du lecteur ou sur la touche exit de
la télécommande. Dans les listes longues, les touches numériques de la télécommande peuvent servir à parcourir la liste dans
l’ordre alphabétique.
4.3 Pour sélectionner ou écouter un élément à partir du mode liste, naviguez vers l’élément et sélectionnez-le en appuyant sur ok/
list ou play. Pendant la lecture des entrées iPod, USB, Spotify®, UPnP™ et Bluetooth, les boutons de la façade du lecteur ou les
touches de transport ( ) de la télécommande peuvent servir à commander les fonctions lecture/pause, précédent,
suivant ou arrêt.
NAC-N 272 • Français
Remarque 4.2 : ce comportement normal
du mode liste ne s’applique pas aux entrées
radio FM, Spotify®, Bluetooth, Multiroom
et externes. Si le mode FM est sélectionné,
appuyer sur le bouton list ou sur la touche
ok/list affiche une option de sélection mono.
Lorsque les entrées Spotify®, Bluetooth,
Multiroom ou n’importe quelle autre entrée
externe sont sélectionnées, le bouton liste
de la façade du lecteur et la touche ok/list
de la télécommande n’ont aucune fonction.
Presets 1/3
4Enregistrer ‘94.20 MHz’
Renommer Présélection
Supprimer Présélection
42
0 Station
list pour rescanner
DAB
Remarque 3.7 : les serveurs UPnP™ sont
dotés d’un logiciel qui permet au lecteur
NAC-N 272 d’accéder à leurs fichiers audio
stockés sur le réseau et de les lire. Un
lecteur à disque dur Naim UnitiServe ou un
ordinateur familial peuvent servir de serveur
UPnP™. Certains périphériques de stockage
réseau NAS (Network Attached Storage)
comportent également une application
UPnP™. Diverses applications serveur
UPnP™ tierces disponibles sont compatibles
avec les systèmes d’exploitation sous
Windows et OS X. La version 11 et au-delà
de Windows Media™ Player est néanmoins
dotée d’une application serveur UPnP™
intégrée.
42
94.20 MHz
FM
UPnP 3/3
UnitiServe
NAS
4PC

1. Installeren en aansluiten
1.1 Plaats de NAC-N 272 op een geschikt, stabiel oppervlak. Zorg dat het apparaat goed is geventileerd.
1.2 Controleer dat de netspanning zoals gespecificeerd op het achterpaneel van de NAC-N 272 geschikt is voor uw land. Steek de
meegeleverde stekker van de opgewaardeerde voedingseenheid in de Burndy-ingang op het achterpaneel en sluit de NAC-N 272
met de meegeleverde netvoedingskabel aan op de netvoeding. Schakel de NAC-N 272 pas in nadat u alle andere aansluitingen
hebt gemaakt
1.3 Zoek de schakelaar Signal Ground op het achterpaneel en selecteer de optie chassis, tenzij de NAC-N 272 is aangesloten op een
hifisysteem met een andere geaarde broncomponent (alle cd-spelers van Naim, bijvoorbeeld) of er via de luidsprekers brom te
horen is wanneer de NAC-N 272 is ingeschakeld.
1.4 Als de optionele DAB/FM-radiomodule van de NAC-N 272 is aangesloten, moet op de ingang voor de DAB/FM-antenne een
geschikte antenne worden aangesloten.
1.5 Sluit een eindversterker, actieve crossover of meerdere eindversterkers aan op één of beide voorversterkeruitgangen van
de NAC-N 272. Op de voorversterkeruitgangen van de NAC-N 272 kan ook een subwoofer worden aangesloten. Uw Naim-
leverancier kan u desgewenst de benodigde kabels leveren.
1.6 Om audio af te spelen van internetradiozenders, UPnP™-servers, Spotify®Connect of andere streamers van Naim, moet de
NAC-N 272 via een netwerkrouter verbinding maken met het internet. Sluit ofwel de netwerkaansluiting van de NAC-N 272 met
een Ethernetkabel op uw netwerkrouter aan, of steek de meegeleverde wifi-antenne in de ingang voor de wifi-antenne op het
achterpaneel.
1.7 De NAC-N 272 kan alleen audio van Bluetooth®-streamers afspelen als de meegeleverde Bluetooth-antenne is aangesloten op de
ingang voor de Bluetooth-antenne op het achterpaneel.
1.8 Als de NAC-N 272 audiobestanden moet afspelen die op een USB-apparaat zijn opgeslagen, zoals een iOS-apparaat of een
geheugenstick, moet u het apparaat zo nodig met een geschikte kabel op de USB-ingang op het voorpaneel aansluiten.
1.9 Als er externe geluidsbronnen met de NAC-N 272 moeten worden gebruikt, sluit u deze met de juiste kabels aan op een of
meerdere analoge of digitale ingangen van het achterpaneel.
2. Inschakelen en aan de slag
2.1 Wanneer u alle aansluitingen hebt gemaakt, schakelt u de NAC-N 272 in met de aan/uit-schakelaar op het achterpaneel van het
apparaat of de aan/uit-schakelaar van de externe voedingseenheid. De NAC-N 272 toont een welkomstscherm en selecteert de
ingang Analoog 1, of als het apparaat eerder is gebruikt, de laatst geselecteerde ingang.
2.2 Wanneer u de eerste instellingen maakt, is het beter om de NAC-N 272 via de afstandsbediening te bedienen. Gebruik de
navigatietoetsen (56) om ingangen of menu-opties te selecteren en gebruik de toets ok/list om uw keuzes te bevestigen.
Gebruik de pijl links (3) om terug te keren naar het vorige menu.
2.3 De interfacetaal van de NAC-N 272 kan worden gewijzigd. Schakel over naar de instelmodus en selecteer Taal (Language).
NAC-N 272 • Nederlands
Opmerking: Volledige informatie over het installeren en bedienen van de
NAC-N 272 vindt u in de referentiehandleiding op: www.naimaudio.com
Opmerking 1.9: De meeste UMS (Universal Mass Storage) USB-apparaten
zijn compatibel met de USB-audio-ingang van de NAC-N 272. Voorbeelden
van dergelijke apparaten zijn draagbare digitale muziekspelers,
smartphones, tablets, USB-geheugensticks en geheugenkaartlezers.
Opmerking 1.7 en 1.8: De NAC-N 272 wordt geleverd met zowel een wifi-
als een Bluetooth-antenne. Elk van deze antennes heeft zijn eigen ingang
op het achterpaneel. De Bluetooth-antenne is de kortere van de twee.
Opmerking 2.1: Als de NAC-N 272 twee minuten lang niet wordt gebruikt,
schakelt hij over naar de tijdweergave. U kunt deze automatische
uitschakeltijd via de instelmenu’s wijzigen. Als de klok niet is ingesteld,
wordt ‘Geen tijd’ weergegeven.
Setup 1/10
4Language
Inputs
Analogue Outputs
Headphones
Druk op de afstandsbediening op ( ) om
over te schakelen naar de instelmodus.
Gebruik de navigatietoetsen (563) om
door de instelmenu’s te bladeren. Gebruik
de toets ok/list om opties te selecteren. U
sluit de instelmodus af door de toets setup
of exit in te drukken.
Opmerking 1.2: Als de NAC-N 272 moet werken op een externe
voedingseenheid, verwijdert u de stekker uit de ingang voor de
opgewaardeerde voedingseenheid van de NAC-N 272 en sluit u de externe
voedingseenheid met een geschikte Burndy-kabel op deze ingang aan. U
mag dan de netvoedingskabel van de NAC-N 272 niet aansluiten.
Belangrijk: XPS-voedingen met serienummers beneden 188015 zijn niet
compatibel met de NAC-N 272 en moeten niet worden gebruikt. Neem
contact op met uw lokale retailer of distributeur voor meer informatie.
Opmerking 1.5: De RCA phono-voorversterkeruitgangen van de
NAC-N 272 zijn standaard gedeactiveerd. U kunt deze activeren via het
instelmenu Analoge uitgangen.

2.4 De NAC-N 272 is vóór verzending geconfigureerd om automatisch verbinding met bedrade TCP/IP-thuisnetwerken te maken.
Echter, als de NAC-N 272 reeds eerder is gebruikt en de netwerkconfiguratie is gewijzigd, of als uw router ongebruikelijke
instellingen nodig heeft, dan is dat wellicht niet mogelijk. In dat geval dient u de Referentiehandleiding te raadplegen.
Als een draadloze netwerkverbinding wordt gebruikt, moet de NAC-N 272 geconfigureerd worden om verbinding met het
netwerk te maken. Schakel over naar de instelmodus en selecteer de optie Netwerkinstellingen om de draadloze instellingen van
de NAC-N 272 te configureren.
2.5 Gebruik de volumeknop op het voorpaneel of de volumetoetsen van de afstandsbediening om het volume van de NAC-N 272 te
regelen.
3. Ingangen selecteren
3.1 U selecteert de ingangen van de NAC-N 272 met de toets input op het voorpaneel, of met de navigatietoetsen (56) of een van
de ingangskeuzetoetsen van de afstandsbediening.
3.2 Wanneer u op de afstandsbediening een van de ingangskeuzetoetsen indrukt, wordt ofwel één invoerbron gekozen of door
een groep invoerbronnen gebladerd. Als u deze toewijzing wilt wijzigen, schakelt u over naar de instelmodus en selecteert u
vervolgens de optie Toetsen Remote AB.
3.3 Wanneer de NAC-N 272 is aangesloten op een netwerk met snelle internettoegang, downloadt hij automatisch een lijst van
beschikbare internetradiozenders. Wanneer u dan de invoerbron iRadio selecteert, wordt er een menu weergegeven met een
lijst van alle beschikbare zenders. Gebruik de navigatietoetsen (563) en ok/list van de afstandsbediening om door de lijst te
bladeren en zenders te selecteren.
3.4 De NAC-N 272 kan Spotify®-streams afspelen via de Spotify®Connect-functie die in sommige apps van Spotify®-spelers
is ingebouwd. Wanneer een Spotify®-stream wordt ontvangen, selecteert de NAC-N 272 automatisch zijn Spotify®-ingang.
Wanneer muziek van Spotify®wordt afgespeeld, kunt u deze regelen via de Spotify®-app, de Naim-app of de afstandsbediening
en het voorpaneel van de NAC-N 272.
3.5 De NAC-N 272 kan via een Bluetooth draadloze verbinding audio streams afspelen van afspeelapparaten die Bluetooth
ondersteunen. De NAC-N 272 is standaard geconfigureerd om een koppeling met een Bluetooth-streamer tot stand te brengen
voordat hij een Bluetooth-audiostream kan afspelen. Om de NAC-N 272 met een Bluetooth-apparaat te koppelen, selecteert u
de Bluetooth-ingang en drukt u op de afstandsbediening op de toets afspelen/pauzeren ( ). De NAC-N 272 is beschikbaar om
te koppelen in het instelmenu van het Bluetooth-apparaat. Wanneer de NAC-N 272 is gekoppeld met het Bluetooth-apparaat,
is hij beschikbaar voor de audio-apps op het apparaat. Wanneer de NAC-N 272 een Bluetooth-stream ontvangt, schakelt
hij automatisch over naar zijn Bluetooth-ingang. Het instelmenu voor de Bluetooth-ingang van de NAC-N 272 biedt verdere
Bluetooth-configuratiemogelijkheden, waaronder ‘Open koppelen’.
NAC-N 272 • Nederlands
Netwerk Instellingen 2/5
Naam: 272-ED68
4Draadloos: Geen
Status: Aangesloten
DHCP Ja
Opmerking 3: Met de Naim-app, die verkrijgbaar is in de iTunes App Store
en Google Play Store, kan het apparaat draadloos worden bediend via het
aanraakscherm van iOS- en Android-apparaten.
Internet Radio 3/8
Toegevoegde Zenders
Naim’s Choice
4Lokatie
Genre
Bluetooth 1/5
4Ingeschakeld: Ja
Naam: Bluetooth
Input aanpassen: 0
Detectie: NAC272 BT X..
Opmerking 3.4: De standaardnetwerknaam
van de NAC-N 272 (272-XXXX) bevat de
laatste vier tekens van het MAC-adres van
het apparaat. Het volledige MAC-adres is te
vinden in het menu Netwerkinstellingen.
Opmerking 3.5: De standaard Bluetooth-
naam van de NAC-N 272 (NAC272 BT XXXX)
bevat de laatste vier tekens van het MAC-
adres van het apparaat.

3.6 Wanneer een iOS-apparaat of een ander USB-geheugenapparaat is aangesloten op de USB-ingang van het voorpaneel en de
invoerbron USB wordt geselecteerd, opent de NAC-N 272 een menu en mapstructuur die aangeeft wat er op het apparaat is
opgeslagen. Gebruik de navigatietoetsen (563) en ok/list van de afstandsbediening om door de lijst te bladeren en inhoud te
selecteren. Druk op de toets afspelen/onderbreken ( ) van de afstandsbediening om een bestand of de hele inhoud van een
map, album of speellijst af te spelen.
3.7 Wanneer de invoerbron NAC-N 272 UPnP™ is geselecteerd, wordt een lijst van beschikbare UPnP™-servers op het netwerk
weergegeven. Gebruik de navigatietoetsen (563) en ok/list van de afstandsbediening om door de lijst te bladeren en
serverinhoud te selecteren. Druk op de toets afspelen/onderbreken ( ) van de afstandsbediening om het geselecteerde item af
te spelen.
3.8 De DAB-tuner moet eerst naar zenders zoeken, pas dan kan hij worden gebruikt. Selecteer de ingang DAB als invoerbron en druk
op de afstandsbediening op ok/list om te zoeken. Wanneer de zoekopdracht voltooid is, stemt hij op de eerste zender af. Druk op
de toets vorige ( ) of volgende ( ) van de afstandsbediening om andere zenders te selecteren.
3.9 Als u de FM-tuner wilt gebruiken, selecteert u de FM-ingang en drukt u op de afstandsbediening op vorige ( ) of volgende
( ). De tuner zoekt naar zenders en stopt telkens wanneer een zender wordt gevonden (wat u de gelegenheid biedt om de
zender als een preset op te slaan). Druk nogmaals op toets vorige ( ) of volgende ( ) om het zoeken te hervatten. Als de
zender zenderinformatie en scrollende tekst uitzendt, wordt deze informatie weergegeven.
3.10 Er kunnen maximaal 40 FM-, DAB- en iRadio-zenders als presets worden opgeslagen. Druk op de afstandsbediening op de toets
store om de huidige zender als een preset op te slaan. Wanneer u op de afstandsbediening op de toets preset drukt, wordt een
lijst weergegeven van presets die onder de drie tunermodi zijn opgeslagen. Gebruik de navigatietoetsen (56) en ok/list van de
afstandsbediening om door de lijst te bladeren en presets te selecteren.
3.11 Wanneer de invoerbron DAB, FM, iRadio UPnP™ of iPod/USB is geselecteerd, kan de toets info ( ) van de afstandsbediening
aanvullende informatie weergeven over de invoerbron of de media die worden afgespeeld.
4. De lijstmodus gebruiken en het afspelen beheren
4.1 Als u op het voorpaneel of de afstandsbediening op de toets ok/list drukt, schakelt de NAC-N 272 over naar de lijstmodus en
geeft het apparaat een lijst weer van alle beschikbare items voor de geselecteerde invoerbron.
4.2 In de lijstmodus kunt u met de toetsen op het voorpaneel van de NAC-N 272 en die op de afstandsbediening door de lijst
navigeren. Gebruik de navigatietoetsen (563) en ok/list om door de lijsten te bladeren en items te selecteren. Druk op de
afstandsbediening of op het voorpaneel op exit om weer terug te keren naar de normale weergave. In veel lange lijsten kunnen
de cijfertoetsen van de afstandsbediening worden gebruikt om op alfabetische volgorde door de lijst te bladeren. ( )
4.3 Als u een item in de speellijst wilt afspelen, navigeert u naar het betreffende item en selecteert u dit door op de toets
ok/list of play te drukken. Tijdens het afspelen van de invoerbronnen iPod, USB, Spotify®, UPnP™ en Bluetooth kunnen de
bedieningstoetsen op het voorpaneel of de afstandsbediening ( ) worden gebruikt voor afspelen/pauzeren, volgende,
vorige of stoppen.
NAC-N 272 • Nederlands
Opmerking 4.2: Uitzonderingen op het
normale gedrag in de lijstmodus zijn de
FM-radio, Spotify®, Bluetooth, Multiroom
en externe ingangen. Wanneer een
FM-invoerbron is geselecteerd en u op de
toets list of ok/list drukt, wordt een optie
voor het selecteren van mono weergegeven.
Wanneer Spotify®, Bluetooth, Multiroom of
een externe ingang is geselecteerd, werken
de toets list op het voorpaneel en de toets
ok/list op de afstandsbediening niet.
Presets 1/3
4Opslaan ‘94.20 MHz’
Hernoem A Voorkeuze
Verwijder A Voorkeuze
42
Geen Zender
Druk List opn. scannen
DAB
Opmerking 3.7:UPnP™-servers zijn voorzien
van software die de NAC-N 272 toegang
biedt tot de audio die daarop is opgeslagen
om deze over het netwerk af te spelen. Een
UPnP™-server kan een Naim UnitiServe
harddisk speler of een home computer
zijn. Sommige NAS-stations (Network
Attached Storage) zijn ook voorzien van
een UPnP™-applicatie. Er zijn verscheidene
UPnP™-serverapplicaties van andere merken
verkrijgbaar, die compatibel zijn met zowel
Windows- als OS X-besturingssystemen.
Windows Media™ Player versie 11 of hoger
beschikt echter over een ingebouwde
UPnP™-serverapplicatie.
42
94.20 MHz
FM
UPnP 3/3
UnitiServe
NAS
4PC
USB/iPod 4/18
Sing Loud.wav
Grace and Danger.wav
Song 44.wav
4I Was A Cloud.wav

1. Instalación y conexión
1.1 Coloque su NAC-N 272 sobre una superficie firme y estable. Asegúrese de que recibe una ventilación adecuada.
1.2 Compruebe que la tensión de red especificada en el panel posterior de NAC-N 272 sea la correcta para su país. Inserte el
enchufe de enlace de la actualización de la fuente de alimentación suministrado en la toma Burndy del panel posterior y conecte
el NAC-N 272 a la toma de alimentación mediante el cable de alimentación suministrado. No encienda el NAC-N 272 hasta que
se hayan realizado todas las demás conexiones.
1.3 Busque el interruptor de puesta a tierra de la señal en el panel trasero y póngalo en la posición chasis, siempre y cuando su
NAC-N 272 no esté conectado a un sistema de alta fidelidad que incluya otro componente fuente conectado a tierra (todos los
reproductores de CD de Naim, por ejemplo) o si se escucha un “zumbido” a través de los altavoces al encenderlo.
1.4 Si está montado el Módulo de Radio DAB/ FM opcional, debe conectarse una antena adecuada en la entrada para
antena DAB/FM.
1.5 Conecte un amplificador de potencia, un circuito divisor de frecuencias activo o múltiples amplificadores de potencia a una
o ambas tomas de salida del preamplificador NAC-N 272. Las tomas de salida del preamplificador NAC-N 272 también son
adecuadas para conectar un subwoofer. Su proveedor de Naim podrá proporcionarle los cables adecuados, de ser preciso.
1.6 Para reproducir audio desde emisoras de radio por Internet, servidores UPnP™, Spotify®Connect u otras unidades de
transmisión de audio de Naim, NAC-N 272 debe estar conectado a Internet mediante un router de red. Puede conectar la toma
de red de NAC-N 272 a su router de red mediante un cable Ethernet o conectar la antena wifi incluida a la toma para la antena
wifi del panel trasero.
1.7 Para que NAC-N 272 pueda reproducir audio desde los dispositivos de transmisión de audio con Bluetooth®, se debe acoplar la
antena para Bluetooth incluida a la toma para la antena de Bluetooth del panel trasero.
1.8 Si desea que su NAC-N 272 reproduzca los archivos de audio almacenados en un dispositivo de memoria USB como un dispositivo
iOS o un lápiz de memoria, conéctelo utilizando un cable apropiado, si fuera necesario, a la entrada USB del panel delantero.
1.9 En caso de utilizar cualquier fuente de audio externa con su NAC-N 272, conéctela mediante los cables adecuados a una o más
de las entradas análogas o digitales del panel trasero.
2. Encendido y puesta en funcionamiento
2.1 Una vez hechas todas las conexiones, conecte su NAC-N 272 mediante el interruptor on/off del panel posterior o la fuente de
alimentación externa on/off. NAC-N 272 mostrará la pantalla de bienvenida y seleccionará su entrada analógica o, si ya ha sido
utilizada previamente, la última entrada seleccionada.
2.2 A la hora de realizar la configuración inicial, la mejor forma de controlar NAC-N 272 es desde el mando a distancia. Seleccione
entradas o elementos del menú con las teclas de navegación (56) y confirme las selecciones mediante la tecla ok/list (ok/lista).
Vuelva al menú anterior con la tecla izquierda (3).
2.3 Puede cambiarse el idioma de la interfaz de NAC-N 272. Vaya al Modo de configuración y seleccione el Language (Idioma).
NAC-N 272 • Español
Nota: puede encontrarse información completa sobre la instalación y el
funcionamiento de NAC-N 272 en el Manual de referencia disponible en:
www.naimaudio.com
Nota 1.9: la mayoría de dispositivos USB UMS (almacenamiento masivo
universal) son compatibles con la entrada de audio de USB de
NAC-N 272. Dichos dispositivos pueden incluir reproductores de música
digitales portátiles, smartphones, tabletas, lápices de memoria USB y
lectores de tarjetas de memoria.
Notas 1.7 y 1.8: NAC-N 272 incluye antenas tanto para wifi como para
Bluetooth. Cada antena debe disponerse en la toma para antena
correspondiente del panel trasero. La antena para Bluetooth es la más
corta de las dos.
Nota 2.1: si no utiliza NAC-N 272, pasará a mostrar la hora al cabo de dos
minutos. Este tiempo de retardo se puede ajustar a través de los menús de
configuración. Si el reloj no se ha configurado, en pantalla aparecerá “Sin
hora”.
Setup 1/10
4Language
Inputs
Analogue Outputs
Headphones
Acceda al Modo de configuración pulsando
la tecla configuración ( ) del mando a
distancia. Puede navegar por los menús
de configuración mediante las teclas de
navegación (563). Puede seleccionar las
opciones que desee pulsando la tecla
ok/list. Para salir del Modo configuración,
pulse las teclas configuración o exit (salir).
Nota 1.2: si va a activar el NAC-N 272 a través de una fuente de
alimentación externa, desenchufe el cable de la toma de actualización
de la fuente de alimentación del NAC-N 272 y conecte la fuente de
alimentación externa utilizando el cable Burndy apropiado. No conecte el
cable de alimentación de corriente de la red del NAC-N 272.
Importante: las fuentes de alimentación XPS con número de serie inferior
a 188015 no son compatibles con el NAC-N 272 y no deben usarse.
Póngase en contacto con su proveedor o distribuidor local para obtener
más información.
Nota 1.5: Las tomas de salida fono del preamplificador RCA de
NAC-N 272 están desactivadas por defecto. Puede activarlas a través del
menú de configuración de Salidas analógicas.

2.4 NAC-N 272 está configurado de fábrica para conectarse automáticamente a redes domésticas TCP/IP cableadas. No obstante, si
su NAC-N 272 ya ha sido utilizado previamente y su configuración de red ha sido modificada, o si su router requiere unos ajustes
distintos de los estándar, tal vez no pueda hacerlo. En este caso, consulte el Manual de referencia.
Si va a utilizar una conexión de red inalámbrica, tendrá que configurar el NAC-N 272 para que pueda conectarse a la red. Vaya al
Modo de configuración y seleccione la opción Configuración de red para configurar los parámetros inalámbricos de NAC-N 272.
2.5 Para ajustar el volumen de NAC-N 272, puede emplear los botones de volumen del panel frontal o las teclas de volumen del
mando.
3. Selección de las entradas
3.1 Puede seleccionar las entradas de NAC-N 272 pulsando el botón de entrada del panel frontal, las teclas de navegación (56) del
mando o una de las teclas de selección de entrada del mando.
3.2 Al pulsar una de las teclas de selección de entrada del mando, se seleccionará una entrada única o se desplazará a través de un
grupo de entradas. Para modificar las asignaciones de las teclas, vaya al Modo de configuración y seleccione Botones del mando.
3.3 Cuando NAC-N 272 esté conectado a una red de acceso a Internet de alta velocidad, descargará automáticamente una lista de
las emisoras de radio disponibles por Internet. Si después se selecciona la entrada iRadio, aparecerá un menú con una lista de
todas las emisoras disponibles. Explore la lista y seleccione las emisoras mediante las teclas navegación (563) y ok/list del
mando.
3.4 NAC-N 272 puede reproducir las emisiones de Spotify®mediante la función Spotify®Connect incorporada en algunas
aplicaciones de reproducción de Spotify®. Cuando reciba una emisión de Spotify®, NAC-N 272 seleccionará de manera
automática su entrada de Spotify®. Después de haber establecido la reproducción con Spotify®, se puede controlar a través de
la aplicación de Spotify®, la aplicación de Naim, el mando de NAC-N 272 o los controles del panel frontal.
3.5 NAC-N 272 puede reproducir transmisiones de audio procedentes de dispositivos debidamente equipados a través de una
conexión inalámbrica con Bluetooth. NAC-N 272 está configurado de manera predeterminada para que se “empareje” con un
dispositivo de transmisiones con Bluetooth antes de poder reproducir una transmisión de audio de Bluetooth. Para emparejar
NAC-N 272 con un dispositivo con Bluetooth, seleccione la entrada Bluetooth y pulse la tecla reproducir/pausa ( ) del mando.
NAC-N 272 pasará a estar disponible para su emparejamiento en el menú de configuración de Bluetooth del dispositivo. Una
vez emparejado correctamente con el dispositivo con Bluetooth, NAC-N 272 estará disponible para las aplicaciones de audio
del dispositivo. NAC-N 272 pasará de manera automática a su entrada de Bluetooth cuando reciba una transmisión de audio
por Bluetooth. El menú de configuración de entrada Bluetooth de NAC-N 272 ofrece opciones de configuración de Bluetooth
adicionales, entre ellas, el emparejamiento “abierto”.
NAC-N 272 • Español
Configuración de red 2/5
Nombre: 272-XXXX
4Inalámbrica: Nessun
Estado: Sin conexión
DHCP Sí
Nota 3: la aplicación Naim, disponible en iTunes App Store y en Google
Play Store, permite controlar de manera inalámbrica la pantalla táctil
desde dispositivos iOS y Android.
Internet Radio 3/8
Estaciones agregadas
Naim’s Choice
4Ubicación
Género
Bluetooth 1/5
4Activo: Sí
Nombre: Bluetooth
Ajuste de entr.: 0
Detectar: NAC272 BT X.
Nota 3.4: el nombre de la red
predeterminada de NAC-N 272 (272-XXXX)
incorpora los últimos cuatro caracteres de
la dirección MAC de la unidad. La dirección
MAC completa se puede consultar en el
menú de la Configuración de red.
Nota 3.5: el nombre de Bluetooth
predeterminado de NAC-N 272 (NAC272
BT XXXX) incorpora los últimos cuatro
caracteres de la dirección MAC de la
unidad.

3.6 Si hay un iOS u otro dispositivo de memoria USB conectado a la toma USB del panel frontal y se ha seleccionado la entrada
USB, su NAC-N 272 mostrará una estructura de menús y carpetas que refleja el dispositivo. Explore y seleccione el contenido
mediante las teclas navegación (563) y ok/list del mando. Pulse la tecla reproducir/pausa ( ) del mando para reproducir un
archivo o el contenido completo de una carpeta, de un álbum o de una lista de reproducción.
3.7 Cuando se seleccione la entrada UPnP™ de NAC-N 272, se visualizará una lista de servidores UPnP™ disponibles en la red.
Explore y seleccione el contenido del servidor mediante las teclas navegación (563) y ok/list del mando. Pulse la tecla
reproducir/pausa ( ) del mando para reproducir el elemento seleccionado.
3.8 El sintonizador DAB deberá buscar las emisoras antes de poder utilizarlo. Seleccione la entrada DAB y pulse la tecla ok/list del
mando para iniciar la búsqueda. Cuando la búsqueda haya finalizado, se reproducirá la primera emisora. Puede seleccionar otras
estaciones pulsando las teclas anterior ( ) o siguiente ( ) del mando.
3.9 Para utilizar el sintonizador de FM, seleccione la entrada FM y pulse las teclas anterior ( ) o siguiente ( ) del mando. El
sintonizador buscará las emisoras y se detendrá cada vez que se encuentre una (se ofrecerá la posibilidad de guardar la emisora
como predeterminada). Para volver a iniciar la búsqueda, pulse de nuevo la tecla anterior ( ) o siguiente ( ). Aparecerá
información sobre la emisora y se verá un texto en la pantalla en caso de que la emisora lo retransmita.
3.10 Se pueden almacenar hasta 40 emisoras de FM, DAB e iRadio como predeterminadas. Para guardar la emisora actual como
predeterminada, pulse la tecla store del mando. Si pulsa la tecla preset (predeterminada) del mando, visualizará una lista de
las emisoras predeterminadas almacenadas que incluirán los tres modos de sintonización. Explore y seleccione las emisoras
predeterminadas mediante las teclas navegación (56) y ok/list del mando.
3.11 Si selecciona las entradas DAB, FM, iRadio e iPod/USB, se puede utilizar la tecla info ( ) del mando para ver información
adicional sobre la entrada o sobre el medio de reproducción actual.
4. Uso del Modo Lista y de la Reproducción controlada
4.1 Si pulsa el botón ok/list del panel frontal o la tecla ok/list del mando, NAC-N 272 pasará al Modo Lista y mostrará una lista de los
elementos disponibles para la entrada seleccionada en ese momento.
4.2 En el Modo Lista, los botones del panel frontal de NAC-N 272 y las teclas del mando permiten navegar por las listas. Desplácese
hacia arriba y hacia abajo en las listas y seleccione elementos mediante los botones o teclas navegación (563) y ok/list. Para
volver al modo de visualización normal, pulse el botón exit (salir) del panel frontal o la tecla exit del mando. Muchas veces,
cuando las listas de componentes son muy largas, pueden utilizarse las teclas numéricas del mando para saltar por la lista en
orden alfabético.
4.3 Puede seleccionarse un elemento del Modo Lista para reproducirlo navegando hasta el componente y seleccionándolo con
ok/list o play. Durante la reproducción desde las entradas iPod, USB, Spotify®, UPnP™ o Bluetooth, pueden utilizarse los botones
del panel frontal o las teclas de desplazamiento del mando ( ) para controlar las funciones reproducir/pausa, anterior,
siguiente o parar.
NAC-N 272 • Español
Nota 4.2: las excepciones al
comportamiento normal del Modo Lista
las constituyen la radio FM, Spotify®,
Bluetooth, Multiroom y las entradas
externas. Cuando se selecciona la entrada
FM, al pulsar el botón list o la tecla ok/list
se verá una opción de selección mono. Al
seleccionar Spotify®, Bluetooth, Multiroom
o cualquier entrada externa, el botón de la
lista del panel frontal y la tecla ok/list del
mando están desactivados.
Preseleccionados 1/3
4Guardar ‘94.20 MHz’
Renombrar preselec.
Borrar preselec.
42
Sin emisoras
Pulse List para refrescar
DAB
Nota 3.7: los servidores UPnP™ incluyen
un software que permite que NAC-N 272
acceda a y reproduzca su audio almacenado
a través de la red. Un servidor UPnP™
puede ser un reproductor con disco duro
Naim UnitiServe o un ordenador doméstico.
Algunas unidades de Almacenamiento
en Red (NAS) también incluyen una
aplicación UPnP™. Hay disponibles una
serie de aplicaciones de servidores UPnP™
compatibles tanto con el sistema operativo
Windows como OS X, si bien la versión 11
de Windows Media™ Player o superiores ya
incluye una aplicación de servidor UPnP™.
42
94.20 MHz
FM
UPnP 3/3
UnitiServe
NAS
4PC
USB/iPod 4/18
Sing Loud.wav
Grace and Danger.wav
Song 44.wav
4I Was A Cloud.wav

1. Installazione e collegamento
1.1 Posizionare il NAC-N 272 su una superficie idonea e stabile. Assicurarsi che sia ben ventilato.
1.2 Inserire il connettore fornito per l’upgrade dell’alimentatore nella presa Burndy presente sul pannello posteriore e collegare il
NAC-N 272 alla rete elettrica utilizzando il cavo in dotazione. Non accendere il NAC-N 272 prima di avere effettuato tutte le altre
connessioni.
1.3 Identificare l’interruttore “Signal Ground” (“Terra”) sul pannello posteriore e selezionare l’opzione Chassis, a meno che il
NAC-N 272 non sia collegato a un sistema hi-fi comprendente già un altro componente con messa a terra (tutti i lettori CD di
Naim, per esempio) o in caso contrario si potrebbe udire un ronzio attraverso gli altoparlanti alla sua accensione.
1.4 Se il modulo DAB/FM del NAC-N 272 è attivato, è necessario collegare un’antenna adeguata alla presa dell’antenna DAB/FM.
1.5 Collegare un amplificatore, un crossover attivo o amplificatori multipli a una o ad entrambe le prese di uscita del preamplificatore
NAC-N 272. Le prese di uscita del preamplificatore NAC-N 272 possono essere utilizzate anche per collegare un subwoofer. Se
necessario, il vostro rivenditore Naim vi fornirà il cavo più appropriato.
1.6 Per riprodurre l’audio delle stazioni radio su Internet, un server UPnP ™, Spotify®Connect o altre unità streamer di Naim, il
NAC-N 272 deve essere connesso a Internet tramite un router di rete. Collegare la presa di rete del NAC-N 272 al router di rete
utilizzando un cavo Ethernet o collegare l’antenna Wi-Fi in dotazione alla presa dell’antenna Wi-Fi sul pannello posteriore.
1.7 Affinché il NAC-N 272 possa riprodurre audio da dispositivi di streaming Bluetooth®, l’antenna Bluetooth in dotazione deve
essere collegata alla presa dell’antenna Bluetooth sul pannello posteriore.
1.8 Se si utilizza il NAC-N 272 per riprodurre file audio memorizzati su un dispositivo di storage USB, come per esempio un
dispositivo iOS o una chiavetta, collegarlo, se necessario, alla presa USB sul pannello frontale mediante un cavo appropriato.
1.9 Se si desidera utilizzare sorgenti audio esterne con il NAC-N 272, collegarle con i cavi appropriati agli ingressi analogici o digitali
sul pannello posteriore.
2. Accensione e operazioni preliminari
2.1 Dopo aver effettuato tutte le connessioni, accendere il NAC-N 272 utilizzando l’interruttore on/off sul pannello posteriore o
l’interruttore on/off dell’alimentatore esterno. Il NAC-N 272 visualizzerà un messaggio di benvenuto e selezionerà l’ingresso
analogico 1 o, se è stato utilizzato in precedenza, l’ultimo ingresso selezionato.
2.2 Durante l’installazione iniziale, si consiglia di azionare il NAC-N 272 con il suo telecomando. Utilizzare i tasti di navigazione (56)
per selezionare gli ingressi o le voci di menù e il tasto ok/list per confermare la selezione. Per tornare a un menù precedente,
utilizzare il tasto sinistro (3).
2.3 È possibile cambiare la lingua dell’interfaccia del NAC-N 272. Accedere al menù di impostazione e selezionare Lingua (Language).
NAC-N 272 • Italiano
Nota: per la descrizione completa delle procedure di installazione e
funzionamento del NAC-N 272, consultare il Manuale di riferimento
disponibile su: www.naimaudio.com
Nota 1.9: la maggior parte dei dispositivi UMS (Universal Mass Storage)
USB è compatibile con l’ingresso audio USB di NAC-N 272. Tali dispositivi
possono includere lettori di musica digitale portatili, smartphone, tablet,
chiavette USB e lettori di schede di memoria.
Nota 1.7 e 1.8: Il NAC-N 272 viene fornito sia con un’antenna Wi-Fi sia
con un’antenna Bluetooth. Ogni antenna deve essere collegata alla presa
dell’antenna corretta sul pannello posteriore. L’antenna Bluetooth è quella
più corta fra le due antenne in dotazione.
Nota 2.1: Se il NAC-N 272 non viene utilizzato per due minuti, il display
visualizzerà l’ora. Questo tempo di ritardo può essere modificato tramite i
menù di impostazione. Se l’orologio non è impostato, il display visualizzerà
“Nessuna ora”.
Setup 1/10
4Language
Inputs
Analogue Outputs
Headphones
Accedere al menù di impostazione
premendo il tasto imposta ( ) sul
telecomando. È possibile spostarsi fra i
menù di impostazione utilizzando i tasti di
navigazione (563). Selezionare le opzioni
premendo il tasto ok/list. Per lasciare la
modalità di impostazione, premere il tasto
imposta o il tasto exit.
Nota 1.2: Se il NAC-N 272 è alimentato da un alimentatore esterno,
togliere il connettore della presa di upgrade dell’alimentatore del NAC-N
272 e collegare l’alimentatore esterno utilizzando l’apposito cavo Burndy.
Non collegare il cavo dell’alimentazione elettrica del NAC-N 272.
Importante: gli alimentatori XPS con numero di serie inferiore a 188015
non sono compatibili con il NAC-N 272 e non devono essere usati. Per
maggiori informazioni, contattate il rivenditore o il distributore locale.
Nota 1.5: Le prese RCA dell’uscita preamplificatore del NAC-N 272 sono
disabilitate di default. Possono essere abilitate nel menù di impostazione
delle uscite analogiche.

2.4 Il NAC-N 272 è configurato in fabbrica per la connessione automatica a reti domestiche TCP/IP cablate. Tuttavia, se è stato
utilizzato in precedenza e la sua configurazione di rete è stata modificata, o se il router richiede impostazioni particolari,
l’apparecchio potrebbe non connettersi. In questo caso, consultare il Manuale di riferimento.
Se si desidera utilizzare una connessione di rete wireless, il NAC-N 272 dovrà essere configurato per la connessione alla rete.
Accedere alla modalità di impostazione e selezionare l’opzione Impostazioni rete per configurare le impostazioni wireless del
NAC-N 272.
2.5 Per regolare il volume del NAC-N 272, utilizzare i pulsanti del volume sul pannello frontale oppure i tasti del volume sul
telecomando.
3. Selezione degli ingressi
3.1 Gli ingressi del NAC-N 272 possono essere selezionati premendo il pulsante “input” sul pannello frontale, i tasti di
navigazione (56) del telecomando o uno dei tasti di selezione degli ingressi del telecomando.
3.2 Premendo uno dei tasti di selezione degli ingressi del telecomando, è possibile selezionare un ingresso singolo o scorrere
un gruppo di ingressi. Per modificare le assegnazioni dei tasti, accedere alla modalità di impostazione e selezionare Tasti di
selezione.
3.3 Se il NAC-N 272 è collegato a una rete con accesso a Internet ad alta velocità, scaricherà automaticamente un elenco delle
stazioni radio disponibili. Quando poi si seleziona l’ingresso iRadio, viene visualizzato un menù con tutte le stazioni disponibili.
Utilizzare i tasti di navigazione (563) e ok/list per scorrere l’elenco e selezionare le emittenti.
3.4 Il NAC-N 272 può riprodurre stream Spotify®tramite la funzione Spotify®Connect incorporata in alcune app di riproduzione
di Spotify®. Quando riceve uno stream Spotify®, il NAC-N 272 selezionerà automaticamente l’ingresso Spotify®. Una volta
stabilita, la riproduzione Spotify®può essere controllata utilizzando l’app Spotify®, l’app Naim, il telecomando del NAC-N 272
o i comandi sul pannello frontale.
3.5 Il NAC-N 272 può riprodurre audio in streaming tramite una connessione wireless Bluetooth da dispositivi di riproduzione
adeguatamente equipaggiati. Il NAC-N 272 è impostato in fabbrica per richiedere l’“abbinamento” con un dispositivo di streaming
Bluetooth prima di poter riprodurre lo stream audio Bluetooth. Per abbinare il NAC-N 272 con un dispositivo Bluetooth, selezionare
l’ingresso Bluetooth e premere il tasto di riproduzione/pausa ( ). Il NAC-N 272 sarà disponibile per l’abbinamento nel menù
di configurazione del dispositivo Bluetooth. Una volta abbinato con un dispositivo Bluetooth, il NAC-N 272 sarà disponibile per
le app audio sul dispositivo. Il NAC-N 272 si commuterà automaticamente sul suo ingresso Bluetooth quando riceve uno stream
Bluetooth. Il menù di impostazione dell’ingresso Bluetooth del NAC-N 272 offre ulteriori opzioni di configurazione Bluetooth, tra
cui l’abbinamento “aperto”.
3.6 Se un dispositivo iOS o una chiavetta USB vengono collegati alla presa USB sul pannello frontale e si seleziona l’ingresso USB,
il NAC-N 272 visualizzerà una struttura di menù che riflette il dispositivo. Utilizzare i tasti di navigazione (563) e ok/list per
scorrere i menù e selezionare i contenuti. Premere il tasto di riproduzione/pausa ( ) per riprodurre un file o l’intero contenuto di
una cartella, album o palylist.
NAC-N 272 • Italiano
Impostazioni rete 1/5
4Nome: 272-XXXX
Wireless: Non usato
Stato: Non connesso
DHCP: Sì
Nota 3: La app Naim, disponibile su iTunes App Store e Google Play Store,
consente il controllo tattile wireless da dispositivi iOS e Android.
Radio Internet 3/8
Stazioni aggiunte
Naim’s Choice
4Località
Genere
Bluetooth 1/5
4Attivo: Sì
Nome: Bluetooth
Regolazione Ingresso: 0
Scoperta: NAC272 BT X.
USB/iPod 4/18
Sing Loud.wav
Grace and Danger.wav
Song 44.wav
4I Was A Cloud.wav
Nota 3.4: il nome di rete predefinito del
NAC-N 272 (272-XXXX) incorpora gli
ultimi quattro caratteri dell’indirizzo MAC
dell’unità. L’indirizzo MAC completo è
elencato nel menù “Impostazioni rete”.
Nota 3.5: il nome Bluetooth predefinito del
NAC-N 272 (NAC272 BT XXXX) incorpora gli
ultimi quattro caratteri dell’indirizzo MAC
dell’unità.
