Navitel R300 GPS User manual

CZ
NAVITEL R300 GPS | 1
Úvod
Vážený zákazníku!
Děkujeme Vám za nákup produktu NAVITEL®.
NAVITEL R300 GPS je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemi a vlastnostmi, které jsou popsány vtéto
uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

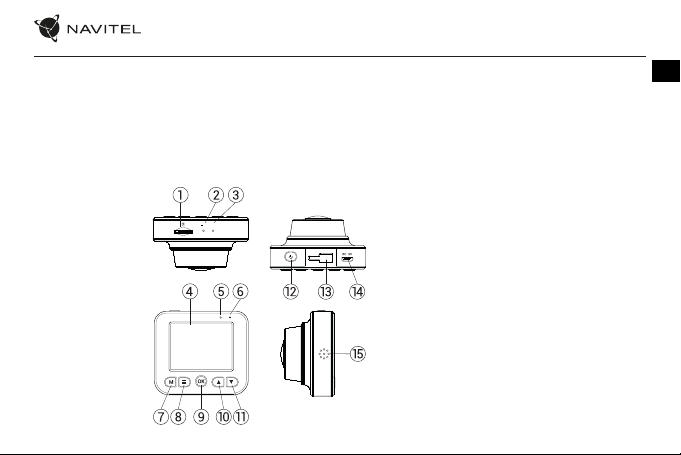

Vnější vzhled
1. Slot microSD
2. Reset
3. Mikrofon
4. Displej
5. Indikátor nahrávání
6. Indikátor stavu baterie
7. Režim
8. Menu
9. OK
10. Nahoru
11. Dolů
12. Zapnutí / Vypnutí
13. Uchycení držáku
14. Port micro-USB
15. Reproduktor
RESET MIC

2 | UŽIVATELSKÁ PŘÍRUČKA
CZ
Poznámka: specikace se může změnit v případě novější verze zařízení.
Specikace
Čip MSC8336
Displej 2”, 320×240, TFT
Kamera GC2053 (night vision)
Formát záznamu videa MOV (H.264)
Rozlišení videa 1920×1080, 30 fps
Formát obrazu JPG
Rozlišení obrazu 12 MP
Úhel záběru 140°
Typ objektivu 4-vrstvá skleněná čočka
Úložiště MicroSD karta
Kapacita microSD karty Max. 64 GB
USB micro-USB 2.0
Baterie 120 mAh, 3.7 V
Napájení 5 V, 1 А
Frekvence 50/60 Hz
Mikrofon / reproduktor Ano
GPS upozornění kamery / varování / rychlost
Jazyk
angličtina,
čeština,
francouzština,
italština,
maďarština,
němčina,
polština,
rumunština,
ruština,
slovenština,
španělština,
ukrajinština

CZ
NAVITEL R300 GPS | 3

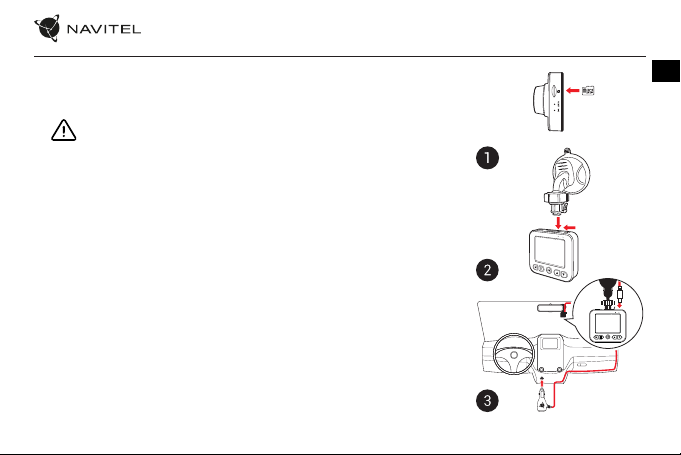

Instalace
1. Vložte microSD kartu do zařízení. Použijte vysokorychlostní SD kartu (třída 10 či výše); kapacita by měla
být v rozmezí 8-64 GB.
• Nemanipulujte s SD kartou během používání kamery.
• Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř
kamery. Pro formátování SD karty vyberte v Menu možnost Formátovat SD kartu a potvrďte.
2. Připevněte držák se zařízením na čelní sklo.
3. Připojte adaptér do zásuvky zapalovače.
4. Připojte micro-USB konec adaptéru k zařízení.
5. Nastavte pozici kamery.
6. Zapněte napájení; zkontrolujte, zda je zařízení správně nainstalováno. Pokud je zařízení nainstalováno
správně, rozsvítí se červená kontrolka; zařízení se spustí a začne nahrávat (blikající modrá kontrolka).
Opatření
• Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na
baterii zařízení. Používejte pouze příslušenství schválené výrobcem.
• Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °С. Skladovací teplota: +5 až +45 °C.
Relativní vlhkost: 5% až 90% bez kondenzace (25 °C).
• Udržujte zařízení mimo dosah ohně, zabráníte tak výbuchu či požáru.
• Nevystavujte přístroj fyzickým nárazům.
• Zabraňte kontaktu zařízení se zdroji elektromagnetického záření.
• Udržujte objektiv v čistotě. Nepoužívejte k čištění zařízení chemikálie ani čistící prostředky; vždy před
čištěním zařízení vypněte.
• Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.
• Nerozebírejte ani sami neopravujte zařízení. V případě poruchy zařízení se obraťte na servisní středisko.

4 | UŽIVATELSKÁ PŘÍRUČKA
CZ Tlačítka
Tlačítko Funkce
Krátce stiskněte pro podržte k zapnutí zařízení.
Stiskněte a po dobu 3 sekund podržte k vypnutí zařízení.
V režimu Záznam (STBY) stiskněte propřepínání mezi režimy Záznam, Snímek a Galerie.
V režimu Záznam (REC) stiskněte pro uzamknutí souboru (zamknuté soubory nemohou být smazány ani přepsány).
V režimu Menu stiskněte pro výběr dalšího menu.
Stiskněte pro vstup do Menu.
V režimu Menu stiskněte pro ukončení jakéhokoliv menu nebo seznamu funkcí.
V režimu Záznam (STBY) stiskněte pro začátek nahrávání; stiskněte tlačítko znovu pro ukončení nahrávání.
V režimu Snímek stiskněte pro pořízení snímku.
V režimu Galerie stiskněte pro výběr souboru nebo pro pozastavení a znovu spuštění videa.
V režimu Menu stiskněte pro výběr položky v menu.
V režimu Záznam stiskněte tlačítko Dolů pro vypnutí / zapnutí mikrofonu (nahrávání zvuku).
V Menu stiskněte pro výběr následující / předchozí položky v menu.
V Menu stiskněte pro výběr následující / předchozí souboru.
Reset Pokud zařízení neodpovídá, stiskněte tlačítko reset pro resetování zařízení.
Poznámka: vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení;
pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.
NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL R300 GPS je kompatibilní se směrnicí RED 2014/53/EU.
Úplné znění Prohlášení o shodě je k dispozici na následující internetové adrese:
www.navitel.cz/cz/declaration_of_conformity/r300gps

CZ
NAVITEL R300 GPS | 5
Funkce zařízení
Formátování SD karty
Formátování karty microSD v autokameře je nezbytné pro správnou funkci zařízení. Před použitím karty microSD
nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost “Formátovat
SD kartu” a potvrďte ji.
Záznam
Po připojení zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání (blikající modrá kontrolka).
Stisknutím tlačítka OK nahrávání zastavíte. Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam.
Každý záznam se automaticky uloží.
Snímek Pokud je zařízení v režimu Záznam (STBY), stiskněte tlačítko
Režim pro přechod do režimu Snímek, stisknutím lačítka
OK pořídíte snímek, který se automaticky uloží.
Galerie
Pokud je zařízení v režimu Záznam (STBY), stiskněte dvakrát tlačítko Režim pro přechod do režimu Galerie, pomocí
tlačítek Nahoru a Dolů procházíte soubory, stisknutím tlačítka OK přehráváte soubory. Při přehrávání souboru
stiskněte tlačítko OK pro pauzu / konec pauzy; tlačítka Nahoru a Dolů prorychlý posun vpřed / vzad.
Záznam do smyčky Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v menu možností. Pokud je na
paměťové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny.
Detekce pohybu Pokud zařízení zaregistruje pohyb, automaticky začne nahrávat záznam. V případě, že zařízení neregistruje pohyb
déle než 20 sekund, záznam se automaticky zastaví.
Audio záznam Nahrávání videa se zvukem nebo beze zvuku.
Ochrana souboru
Vrežimu Záznam (REC) stiskněte tlačítko Režim kzamknutí souboru. Stiskněte tlačítko znovu pro odemknutí souboru.
Vrežimu Galerie vyberte soubor, který chcete uzamknout. Stiskněte tlačítko Menu, možnost Uzamknout a vyberte
buďto Uzamknout aktuální anebo Uzamknout vše. Zamknuté soubory nemohou být smazány ani přepsány. Pro
odemknutí souboru vyberte možnost Odemknout aktuální / Odemknout vše.

6 | UŽIVATELSKÁ PŘÍRUČKA
CZ Vodoznak Tato funkce přidá vodoznak data nebo loga zařízení do záznamu.
G-sensor Při nárazu vozidla zařízení automaticky uzamkne a uloží aktuální video.
Parkovací režim V případě, že je zařízení vypnuté a zaregistruje vibrace, zařízení se automaticky zapne a začne nahrávat. Soubor bude
automaticky uzamčen.
Napájení baterie Červená kontrolka se rozsvítí, pokud je přístroj připojen k externímu zdroji napájení. Pokud je baterie zařízení plně
nabita, červená kontrolka zezelená.
Spořič obrazovky Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spořiče
obrazovky.
GPS lokace Zařízení podporuje vestavěný chipset a anténu GPS. Je tedy možné zobrazit zeměpisnou délku, země pisnou šířku a
další informace o aktuální poloze. Pro kontrolu dat GPS stiskněte tlačítko Stav GPS.

CZ
NAVITEL R300 GPS | 7
Digitální měřič rychlosti a Informace o kameře
Digitální rychloměr se používá k zobrazení vypočtené aktuální rychlosti
na základě signálu GPS a času [1]. Režimy:
• Rychlost – rychlost [B] se zobrazuje na displeji,
• Rychlost + čas – zobrazí se rychlost [B] a čas [C].
Informace o kamerách slouží k varování před kamerami. Když zapnete tuto funkci, na obrazovce se zobrazí aktuální rychlost a čas na černém pozadí.
Pokud se blížíte k dopravní kameře, na displeji se zobrazí [2]:
• aktuální rychlost [B],
• ikona kamery [D],
• vzdálenost ke kameře [E],
• Průběh pohybu v oblasti kde se kamera nachází [F].
Všechny informace jsou na černém pozadí.
V režimu Záznam (REC) se zobrazí indikátor nahrávání (•REC a •) [A].
Pokud vozidlo stojí, na displeji je 0.
Pokud není k dispozici signál GPS, zobrazí se – – – [3].
Poznámka. Slabý signál GPS může být zapříčiněn špatným počasím a dalšími okolními vlivy. Řiďte se především údaji na tachometruVašeho vozidla.
[1] [2] [3]
15:15:00
90km/h
REC
km/h
150 m
REC
90
15:15:00
km/h
REC
A
B D
FE
A
B
C

8 | BENUTZERHANDBUCH
DE
Einleitung
Sehr geehrter Kunde!
Vielen Dank für den Kauf dieses NAVITEL®- Produktes.
Der NAVITEL R300 GPS ist ein multifunktionaler HD-DVR mit vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben
sind. Bitte lesen Sie das Handbuch vor Gebrauch des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

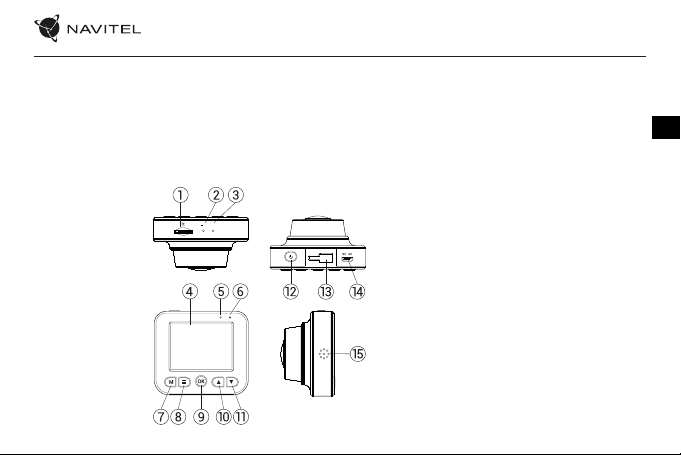

Anordnung des Geräts
1. Einschub für microSD Karte
2. Reset
3. Mikrofon
4. Bildschirm
5. LED-Lichtanzeige (Aufnahme)
6. LED-Lichtanzeige ( Batterie )
7. Modus
8. Menü
9. OK
10. Nach oben
11. Nach unten
12. Ausschalter
13. Halter
14. Micro-USB-Anschluss
15. Lautsprecher
RESET MIC

DE
NAVITEL R300 GPS | 9
Bemerkung: in Folge von Aktualisierungen kann sich diese Spezikation ändern.
Spezikation
Prozessor MSC8336
Display 2”, 320×240, TFT
Kamera GC2053 (night vision)
Aufzeichnungsformat MOV (H.264)
Videoauösung 1920×1080, 30 fps
Bildformat JPG
Bildauösung 12 MP
Sichtwinkel 140°
Linse 4-Schicht Glas
Speicherkarte MicroSD karta
Kapazität der microSD-Karte Max. 64 GB
USB micro-USB 2.0
Batterie 120 mAh, 3.7 V
Stromversorgung 5 В, 1 А
Frequenz 50/60 Hz
Mikrofon / Lautsprecher Ja
GPS-Alarm Kameras / Warnungen /
Geschwindigkeit
Sprache
Englisch,
Französisch,
Deutsch,
Italienisch,
Polnisch,
Rumänisch,
Russisch,
Slowakisch,
Spanisch,
Tschechisch,
Ungarisch,
Ukrainisch

10 | BENUTZERHANDBUCH
DE

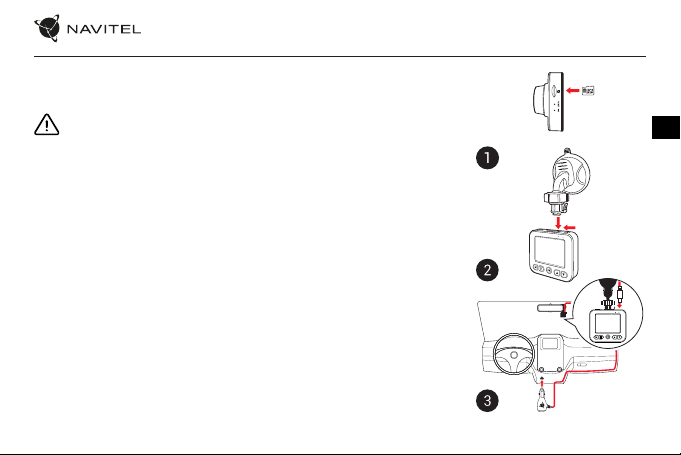

Installation
1. Legen Sie eine microSD-Karte in den DVR. verwenden Sie eine Hochgeschwindigkeits-microSD-Karte
(mindestens Class 10), die Kapazität sollte 8-64 GB betragen.
• Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die
SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.
• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler
zu vermeiden. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte
formatieren und bestätigen Sie es.
2. Befestigen Sie das Gerät an der Frontscheibe mittels des Halters.
3. Schließen Sie das Ladegerät an der Steckdose des Zigarettenanzünders an.
4. Schließen Sie die micro-USB-Schnittstelle am Ladegerät mittels des Verlängerungskabels des Ladegeräts an.
5. Passen Sie die Position der Kamera an.
6. Schalten Sie das Gerät ein; kontrollieren Sie, ob das Gerät richtig installiert ist. Wenn das Gerät richtig
installiert ist, wird die Kontrollleuchte rot leuchten; das Gerät schaltet sich ein und beginnt aufzunehmen
(Indikator ist eine blau blinkende Kontrollleuchte).
Hinweise
• Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen
unwiederbringlichen Schaden am Gerät verursachen. Verwenden Sie nur Zubehör, das vom Hersteller
zugelassen wurde.
• ZulässigeUmgebungstemperaturimBetriebsmodus:0 °Cbis+35°С. Lagerungstemperatur:+5°C bis+45°С.
Relative Luft-feuchtigkeit: 5% bis 90% ohne Kondensation (25 °C).
• Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.
• Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.
• Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.
• Halten Sie das Objektiv sauber. Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der
Reinigung des Produkts. Schalten Sie das Gerät vor dem Reinigen immer aus.
• Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf
nicht für ungesetzliche Zwecke verwendet warden.
• Sie dürfen das Gerät nicht selbst reparieren oder zerlegen. Wenden Sie sich im Falle eines Gerätefehlers
an das Servicecenter.

DE
NAVITEL R300 GPS | 11
Tasten
Taste Funktion
Durch Drücken, wenn Sie das Gerät einschalten möchten.
Drücken und Halten Sie ihn mindestens 3 Sekunden, wenn Sie das Gerät ausschalten möchten.
Im modus Record (STBY) drücken Sie zwischen den Modi Record, Capture und Playback um.
Im modus Record (REC) drücken, um eine Datei zu sperren (geschützte Dateien können nicht gelöscht oder
überschrieben werden).
Im modus Menü drücken, um den nächsten Menübereich auszuwählen.
Drücken, um auf das Einstellungsmenü aufzurufen.
Im modus Menü drücken, um ein Menü oder eine Funktionsliste zu verlassen.
Im modus Record (STBY) drücken, um die Aufnahme zu starten; erneut drücken, um zu stoppen.
Im modus Capture drücken, um eine Aufnahme zu machen.
Im modus Playback drücken, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.
Im modus Menü drücken, um einen Menüpunkt auszuwählen.
Im modus Record die Nach unten Taste drücken, um das Mikrofon ein- oder auszuschalten.
Im modus Playback drücken, um den nächsten / vorherigen die Datei auszuwählen.
Im modus Menü drücken, um den nächsten / vorherigen Menüpunkt auszuwählen.
Reset Wenn das Gerät nicht reagiert, drücken um zurückzusetzen.
Hinweis: die eingebaute Batterie ist nur zur Aufzeichnung eines Notfalls im Parkmodus und zur ordnungsgemäßen Ausschaltung des Geräts bei abgeschalteter
Stromversorgung vorgesehen; für vollständiges Funktionieren des Geräts in allen Betriebsmodi ist eine permanente Stromversorgung erforderlich.
NAVITEL s.r.o. erklärt hiermit, dass NAVITEL R300 GPS mit der Richtlinie RED 2014/53/EU kompatibel sind.
Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar:
www.navitel.cz/de/declaration_of_conformity/r300gps

12 | BENUTZERHANDBUCH
DE
Funktionen des Geräts
SD-Karte formatieren
Eeine microSD-Karte in einem DVR zu formatieren ist für die korrrekte Arbeit des Gerätes erforderlich. Befor
Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu
formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.
Video
Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet (wird
durch das blinkende blaue Licht angezeigt). Drücken Sie die OK-Taste, um die Aufnahme zu beenden. Drücken Sie
erneut OK, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.
Foto Drücken Sie im modus Video (STBY) die Modus, um in den modus Foto zu wechseln, und drücken Sie die OK-Taste,
um eine Aufnahme (Foto) zu machen (Speicherung erfolgt automatisch).
Playback
Drücken Sie im modus Video (STBY) zweimal die Modus, um in den Playback zu wechseln. Drücken Sie die Nach oben /
Nach unten, um eine Datei auszuwählen. Drücken Sie die OK-Taste, um eine Datei wiederzugeben. Drücken Sie
während der Wiedergabe auf OK, um die Wiedergabe zu unterbrechen / fortzusetzen. Drücken Sie die Nach oben /
Nach unten für schnellen Vor- / Rücklauf.
Loop-Aufnahme
Mit dieser Funktion können Sie einVideo als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben
sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge
überschrieben, in welcher sie erstellt wurden.
Bewegungserkennung Bewegt sich ein Objekt, so beginnt das Gerät automatisch mit der Aufnahme. Wenn sich das Objekt länger als
20 Sekunden nicht bewegt, wird die Aufnahme gestoppt.
Tonaufnahme Nehmen Sie das Video mit oder ohne Ton auf.
Sperrdatei
Drücken Sie im modus Video (REC) auf Modus, um die aktuelle Aufnahme zu schützen. Ein Schlüssel symbol
erscheint unten auf dem Bildschirm. Wählen Sie im Wiedergabemodus eine Datei aus, drücken Sie Menü und wählen
Sie Schützen, dann Aktuelle sperren / Alle sperren. Geschützte Dateien können nicht gelöscht oder überschrieben
werden. Wählen Sie Aktuelle entsper ren / Alle entsperren aus, um den Schutz aufzuheben.

DE
NAVITEL R300 GPS | 13
Stempel Diese Funktion fügt dem Datensatz einen Datumsstempel oder das Logo des Gerätes hinzu. Klicken Sie auf OK, um
den Stempeltyp auszuwählen oder die Funktion auszuschalten.
G-sensor Wenn das Fahrzeug von etwas getroen wird, sperrt der DVR automatisch das aktuelle Video.
Parkmonitor Wenn das Gerät im Standby-Modus die Vibration erkennt, wird die Aufnahmefunktion automatisch aktiviert.
Batterie Beim Anschluss des Geräts an eine externe Versorgungsquelle leuchtet die rote Kontroll leuchte. Wenn Die rote
Anzeige wird grün, dass die Batterie aufgeladen ist.
Bildschirm ausschalten Das Gerät kann automatisch den Bildschirm abschalten, damit der Energieverbrauch verringert wird; das O-Screen
Zeitintervall lässt sich im Menü Regelmässige O-Screen einstellen.
GPS-Ortung
Das Gerät unterstützt den eingebauten GPS-Chipsatz und die GPS-Antenne und kann Längengrad, Breit engrad und
andere Informationen Ihren aktuellen Standort betreend anzeigen. Drücken Sie den GPS Status, um die GPS-Daten
zu überprüfen.

14 | BENUTZERHANDBUCH
DE
Digitale Geschwindigkeit & Kamera Info
Die digitale Geschwindigkeitsfunktion dient zur Anzeige der mit Hilfe des GPS-Signals berechneten Zeit und Fahrzeuggeschwindigkeit [1]. Modi:
• Geschwindigkeit – aktuelle Geschwindigkeit wird konstant angezeigt [B],
• Geschwindigkeit + Zeit – aktuelle Geschwindigkeit [B] und Zeit [C] werden angezeigt.
Die Kamera-Info-Funktion informiert den Fahrer auf dem Weg über Kameras und Warnungen (im Folgenden: Kameras). Wenn Sie die Kamera-Info einschalten,
werden die aktuelle Geschwindigkeit und Uhrzeit angezeigt. Bei Annäherung an die nächste Kamera werden folgende Informationen angezeigt [2]:
• aktuelle Geschwindigkeit [B],
• Kamerasymbol [D],
• dynamischer Fortschrittsbalken zur Anzeige der Annäherung an die nächste Kamera [E],
• Entfernung zur Kamera [F].
Alle Informationen werden auf einem schwarzen Bildschirm angezeigt.
Im modus Record (REC) wird •REC oder •angezeigt [A].
Wenn das Fahrzeug noch steht, wird 0 angezeigt.
Wenn kein GPS-Signal vorhanden ist, wird – – – [3] angezeigt.
Hinweis. Ein schwaches GPS-Signal kann durch schlechte Wetterbedingungen und andere externe Faktoren verursacht werden. Bitte konsultieren
Sie unser Fahrzeugpeedometer.
[1] [2] [3]
15:15:00
90km/h
REC
km/h
150 m
REC
90
15:15:00
km/h
REC
A
B D
FE
A
B
C

EE
NAVITEL R300 GPS | 15
Sissejuhatus
Lugupeetud klient!
Täname, et ostsite NAVITEL® toote.
NAVITEL R300 GPS on multifunktsionaalne peeneralduslik öise nägemise DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud
käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.
Seadme skeem
1. MicroSD-kaardi ava
2. Reset
3. Mikrofon
4. Ekraan
5. LED-indikaator (salvestamist)
6. LED-indikaator (aku)
7. Režiim
8. Menüü
9. OK
10. Üles
11. Alla
12. Toide
13. Paigaldusport
14. Micro-USB ava
15. Kõneleja
RESET MIC

16 | KASUTUSJUHEND
EE
Märkus: seoses uuendustega võivad spetsikatsioonid muutuda.
Spetsikatsioonid
Protsessor MSC8336
Ekraan 2”, 320×240, TFT
Kaamera GC2053 (night vision)
Salvestusformaat MOV (H.264)
Video resolutsioon 1920×1080, 30 fps
Pildiformaat JPG
Pildi resolutsioon 12 MP
Vaatenurk 140°
Objektiivi tüüp 4-kihiline klaas
Salvestamine MicroSD kaart
SD kaardi maht Max. 64 GB
USB micro-USB 2.0
Aku 120 mAh, 3.7 V
Toide 5 V, 1 А
Frequency 50/60 Hz
Mikrofon / kõlar Jah
GPS-märguanne kaamerad / hoiatused / kiirus
Keel
hispaania,
inglise,
itaalia,
poola,
prantsuse,
rumeenia,
saksa,
slovaki,
tšehhi,
ukraina,
ungari,
vene

EE
NAVITEL R300 GPS | 17
Paigaldamine
1. Asetage microSD kaart DVRi. Kasutage kiiret SD-kaart (vähemalt klass 10); maht peaks olema vahemikus
8-64 GB.
• DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-
operatsiooni ajal.
• Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete
vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.
2. Kinnitage seade hoidja abil esiklaasile.
3. Ühendage autolaadija sigaretisüütajasse.
4. Ühendage micro-USB-liides laadija pikendusjuhtme abil autolaadijasse.
5. Kohandage kaamera positsiooni.
6. Lülitage seade sisse; kontrollige, kas seade on korrektselt paigaldatud. Kui seade on korrektselt, põleb
indikaator punaselt, seade käivitub ja hakkab salvestama (sinine tuli vilgub).
Ettevaatusabinõud
• Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut
negatiivselt. Kasutage vaid tootja poolt heaks kiidetud tarvikuid.
• Töörežiimillubatudümbritsevaõhukeskkonnatemperatuur:0...+35˚C.Hoiustamistemperatuur:+5...+45˚C.
Suhteline õhuniiskus: 5–90% ilma kondensatsioonita (25 ˚C).
• Plahvatuse või tulekahju vältimiseks hoidke seadet tuleallikatest eemal.
• Hoidke seadet füüsiliste mõjutuste eest.
• Vältige seadme kokkupuutumist elektromagnetilise kiirguse allikatega.
• Hoidke lääts puhtana. Seadme puhastamiseks ärge kasutage kemikaale ega mis tahes pesuaineid; enne
puhastamist lülitage seade alati välja.
• Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine
ebaseaduslikel eesmärkidel on keelatud.
• Ärge võtke kodus seadet osadeks lahti ega parandage seda ise. Seadme rikke korral pöörduge
klienditeeninduskeskuse poole.

18 | KASUTUSJUHEND
EE
Nupud
Nupp Funktsioonid
Seadme sisse lülitamiseks vajutage all.
Seadme välja lülitamiseks vajutage ja hoidke nuppu 3 sekundit all.
Salvestamise režiimis (STBY) vajutage, et valida Salvestamise, Pildistamise ja Taasesitamine režiimide vahel.
Salvestamise režiimis (REC) vajutage faili lukustamiseks (lukustatud faile ei ole võimalik kustutada või üle kirjutada).
Menüüs vajutage, et avada esile järgmine menüü.
Vajutage, et avada režiimi seadistuste menüü.
Menüüs vajutage, et väljuda valitud menüüst.
Salvestamise režiimis (STBY) vajutage selleks, et alustada salvestust; vajutage uuesti, et peatada.
Pildistamise režiimis vajutage selleks, et pilti teha.
Taasesitamise režiimis vajutage, et valida fail või panna video pausile või uuesti mängima.
Menüüs vajutage selleks, et valida menüüvalik.
Salvestamise režiimis vajutage mikrofoni välja / sisse lülitamiseks Alla.
Taasesitamise režiimis vajutage, et valida järgmine / eelmine fail.
Menüüs vajutage, et valida järgmine / eelmine menüüvalik.
Reset Kui seade ei reageeri, vajutage lähtestamiseks seda nuppu.
Märkus: integreeritud aku on mõeldud vaid parkimisrežiimil toimunud avariijuhtumite salvestamiseks ja seadme korrapäraseks väljalülitamiseks
toite väljalülitamise korral; seadme täisväärtuslikuks tööks on vajalik katkematu ühendus toiteallikaga.
NAVITEL s.r.o. teatab, et NAVITEL R300 GPS on kooskõlas direktiiviga RED 2014/53/EU.
Vastavusdeklaratsiooni täistekst on kättesaadav järgmisel Interneti-aadressil:
www.navitel.cz/ee/declaration_of_conformity/r300gps

EE
NAVITEL R300 GPS | 19
Seadme funktsioonid
SD-kaardi vormindamine
MicroSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage microSD-
kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda
SD-kaart ja kinnitage.
Salvestamise
Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist (mida näitab vilkuv sinine
valgus). Salvestamise peatamiseks vajutage OK nuppu. Uue video salvestamiseks vajutage OK. Iga video salvestatakse
automaatselt.
Pildistamise Salvestamise režiimis (STBY) vajutage pildistamise režiimi käivitamiseks Režiim nuppu, foto tegemiseks vajutage OK
nuppu (foto salvestatakse automaatselt).
Taasesitamine
Salvestamise režiimis (STBY) vajutage taasesitamise režiimi sisenemiseks Režiim nuppu kaks korda; faili valimiseks
vajutage Üles ja Alla nuppe; faili esitamiseks vajutage OK nuppu. Taasesitamise ajal vajutage OK, et video pausile
panna/taaskäivitada; vajutage Üles ja Alla nuppe, et kiiresti edasi / tagasi kerida.
Loop-salvestamine See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu).
Kui mälukaart on täis, kirjutatakse kõik kaitsmata failid üle nende salvestamise järjestuses.
Liikumistuvastuse Kui objekt liigub, hakkab seade automaatselt salvestama. Kui objekt on rohkem kui 20 sekundit paigal, peatatakse
salvestamine.
Heli salvestamine Video salvestamine heliga või ilma.
Faili lukustamine
Salvestamise režiimis (REC) vajutage Režiim, et kaitsta käimasolevat salvestust. Ekraani alumisse serva ilmub
võtmesümbol. Taasesitamine režiimis valige fail, vajutage Menu ja valige Kaitske, seejärel Lukustage käesolev või
Lukustage kõik. Kaitstud faile ei ole võimalik kustutada või üle kirjutada. Kaitse eemaldamiseks valige Lukustage lahti
käesolev / Lukustage lahti kõik.
