Navitel R400 nv User manual

NAVITEL R400 NV | 1

Úvod

Vážený zákazníku!

Děkujeme Vám za nákup produktu NAVITEL®.

NAVITEL R400 NV je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemi a vlastnostmi, které jsou popsány vtéto

uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

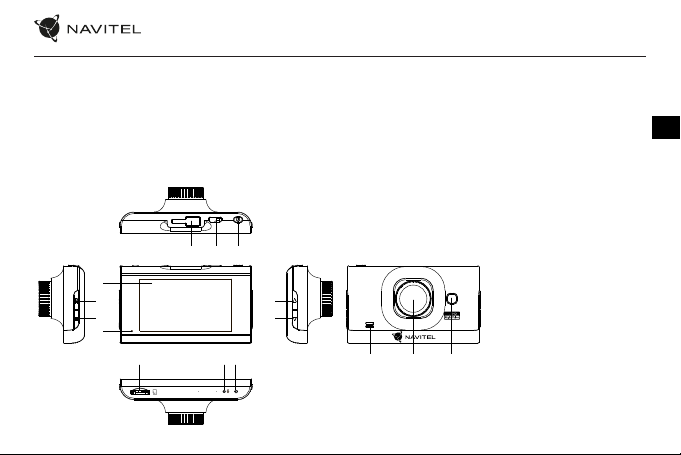

Vnější vzhled

1. Horní port

2. Port mini-USB

3. Zapnutí / Vypnutí

4. OK

5. Menu

6. Displej

7. Indikátor stavu baterie a

nahrávání

8. Nahoru

9. Dolů

10. Slot microSD

11. Mikrofon

12. Reset

13. Reproduktor

14. Kamera

15. Noční světlo

RESET

1 2 3

13 14 1510 11 12

2 | UŽIVATELSKÁ PŘÍRUČKA

Poznámka: specikace se může změnit v případě novější verze zařízení.

Specikace

Čip MSTAR MSC8336

Displej 2,7”, 960×240, TN

Kamera GC2063 (night vision)

Formát záznamu videa MOV (H.264)

Rozlišení videa 1920×1080, 30 fps

Formát obrazu JPG

Rozlišení obrazu 3 MP

Úhel záběru 120°

Typ objektivu 4-vrstvá skleněná čočka

Úložiště MicroSD karta

Kapacita microSD karty Max. 64 GB

USB mini-USB

Baterie 110 mA∙h

Napájení USB 2.0, 5 V, 1.5 А

Frekvence 50/60 Hz

Mikrofon / reproduktor Ano

Jazyk

angličtina, čeština,

čínština tradiční,

čínština zjednodušená,

francouzština, italština,

japonština, korejština,

lotyština, němčina,

polština, portugalština,

rumunština, ruština,

slovenština, španělština,

ukrajinština

NAVITEL R400 NV | 3

Instalace

1. Vložte microSD kartu do zařízení. Použijte vysokorychlostní SD kartu (třída 10 či výše); kapacita by měla být v rozmezí 8-64 GB.

• Nemanipulujte s SD kartou během používání kamery.

• Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř kamery. Pro formátování SD karty vyberte v Menu

možnost Formátovat SD kartu a potvrďte.

2. Připevněte držák se zařízením na čelní sklo.

3. Připojte adaptér do zásuvky zapalovače.

4. Připojte USB konec adaptéru k zařízení.

5. Nastavte pozici kamery.

6. Zapněte napájení; zkontrolujte, zda je zařízení správně nainstalováno. Pokud je zařízení nainstalováno správně, rozsvítí se červená kontrolka; zařízení

se spustí a začne nahrávat (blikající modrá kontrolka).

Opatření

• Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení. Používejte pouze příslušenství

schválené výrobcem.

• Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °С. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5% až 90% bez kondenzace (25 °C).

• Udržujte zařízení mimo dosah ohně, zabráníte tak výbuchu či požáru.

• Nevystavujte přístroj fyzickým nárazům.

• Zabraňte kontaktu zařízení se zdroji elektromagnetického záření.

• Udržujte objektiv v čistotě. Nepoužívejte k čištění zařízení chemikálie ani čistící prostředky; vždy před čištěním zařízení vypněte.

• Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.

• Nerozebírejte ani sami neopravujte zařízení. V případě poruchy zařízení se obraťte na servisní středisko.

4 | UŽIVATELSKÁ PŘÍRUČKA

CZ Tlačítka

Tlačítko Funkce

Zapnutí / Vypnutí

Krátce stiskněte pro podržte k zapnutí zařízení.

Stiskněte a po dobu 3 sekund podržte k vypnutí zařízení.

V režimu Záznam (STBY) stiskněte propřepínání mezi režimy Záznam, Snímek, Video a Fotky.

V režimu Záznam (REC) stiskněte pro uzamknutí souboru (zamknuté soubory nemohou být smazány ani přepsány).

V režimu Menu stiskněte pro výběr dalšího menu.

V režimu Záznam (STBY) stiskněte pro začátek nahrávání; stiskněte tlačítko znovu pro ukončení nahrávání.

V režimu Snímek stiskněte pro pořízení snímku.

V režimu Video stiskněte pro výběr souboru nebo pro pozastavení a znovu spuštění videa.

V režimu Fotky stiskněte pro výběr souboru.

V režimu Menu stiskněte pro výběr položky v menu.

Menu Stiskněte pro vstup do Menu.

V režimu Menu stiskněte pro ukončení jakéhokoliv menu nebo seznamu funkcí.

Nahoru / Dolů

V režimu Záznam stiskněte tlačítko Dolů pro vypnutí / zapnutí mikrofonu (nahrávání zvuku).

V režimu Snímek stiskněte pro přiblížení / oddálení.

V Video / Fotky stiskněte pro výběr následující / předchozí souboru.

V Menu stiskněte pro výběr následující / předchozí položky v menu.

Reset Pokud zařízení neodpovídá, stiskněte tlačítko reset pro resetování zařízení.

Poznámka: vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení; pro

plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.

NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL R400 NV je kompatibilní se směrnicí EMC 2014/30/EU.

Úplné znění Prohlášení o shodě je k dispozici na následující internetové adrese:

www.navitel.cz/cz/declaration_of_conformity/r400nv

NAVITEL R400 NV | 5

Funkce zařízení

Formátování SD karty

Formátování karty microSD v autokameře je nezbytné pro správnou funkci zařízení. Před použitím karty microSD

nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost “Formátovat SD

kartu” a potvrďte ji.

Záznam

Po připojení zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání (blikající modrá kontrolka).

Stisknutím tlačítka OK nahrávání zastavíte (modrá kontrolka se ustálí). Opětovným stisknutím tlačítka OK můžete

nahrát další videozáznam. Každý záznam se automaticky uloží.

Snímek Pokud je zařízení v režimu Záznam (STBY), stiskněte tlačítko

Zapnutí / Vypnutí

pro přechod do režimu Snímek,

stisknutím lačítka OK pořídíte snímek, který se automaticky uloží.

Video

Pokud je zařízení v režimu Záznam (STBY), stiskněte dvakrát tlačítko

Zapnutí / Vypnutí

pro přechod do režimu Video,

pomocí tlačítek Nahoru / Dolů procházíte soubory, stisknutím tlačítka OK přehráváte soubory. Při přehrávání souboru

stiskněte tlačítko OK pro pauzu / konec pauzy; tlačítka Nahoru / Dolů prorychlý posun vpřed / vzad.

Fotky Pokud je zařízení v režimu Snímek, stiskněte dvakrát tlačítko

Zapnutí / Vypnutí

pro přechod do režimu Fotky, pomocí

tlačítek Nahoru a Dolů procházíte soubory, stisknutím tlačítka OK přehráváte soubory.

Záznam do smyčky Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v menu možností. Pokud je na

paměťové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny.

Audio záznam Nahrávání videa se zvukem nebo beze zvuku.

Ochrana souboru

V režimu Záznam (REC) stiskněte tlačítko

Zapnutí / Vypnutí

k zamknutí souboru. Vrežimu Video / Fotky vyberte

soubor, který chcete uzamknout. Stiskněte tlačítko Menu, možnost Uzamknout a vyberte buďto Uzamknout aktuální

anebo Uzamknout vše. Zamknuté soubory nemohou být smazány ani přepsány. Pro odemknutí souboru vyberte

možnost Odemknout aktuální / Odemknout vše.

Vodoznak Tato funkce přidá vodoznak data nebo loga zařízení do záznamu.

6 | UŽIVATELSKÁ PŘÍRUČKA

CZ Spořič obrazovky Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit vmenu spořiče obrazovky.

Noční světlo Noční světlo slouží ke zlepšení jasu obrazu například v noci nebo na tmavých místech. Zapnete ho v nastavení.

G-sensor Při nárazu vozidla zařízení automaticky uzamkne a uloží aktuální video.

Parkovací režim V případě, že je zařízení v pohotovostním režimu a zaregistruje vibrace, automaticky začne nahrávat videozáznam.

Detekce pohybu Pokud zařízení zaregistruje pohyb, automaticky začne nahrávat záznam. V případě, že zařízení neregistruje pohyb

déle než 5/10/30/60 sekund, záznam se automaticky zastaví.

Napájení baterie Červená kontrolka se rozsvítí, pokud je přístroj připojen kexternímu zdroji napájení; čím více bude červená kontrolka

tmavnout, tím více je baterie nabita; pokud je baterie zařízení plně nabitá, kontrolka zhasne.

USB-připojení *

Při připojení zařízení k počítači pomocí kabelu USB se zobrazí dvě možnosti připojení:

1) Mass Storage: přehrávání, kopírování a mazání souborů.

2) Record: standardní režim.

* Tato funkce je k dispozici pouze ve verzi rmwaru 20200528 a vyšší.

NAVITEL R400 NV | 7

Einleitung

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

Der NAVITEL R400 NV ist ein multifunktionaler HD-DVR mit vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind.

Bitte lesen Sie das Handbuch vor Gebrauch des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

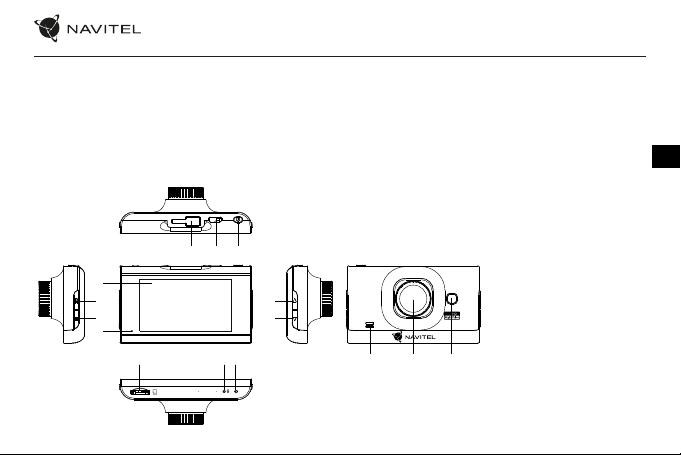

Anordnung des Geräts

1. Anschlussmontage

2. Mini-USB-Anschluss

3. Ausschalter

4. OK

5. Menü

6. Bildschirm

7. LED-Lichtanzeige

8. Nach oben

9. Nach unten

10. Einschub für microSD Karte

11. Mikrofon

12. Reset

13. Lautsprecher

14. Kamera

15. Nachtlicht

RESET

1 2 3

13 14 1510 11 12

8 | BENUTZERHANDBUCH

Bemerkung: in Folge von Aktualisierungen kann sich diese Spezikation ändern.

Spezikation

Prozessor MSTAR MSC8336

Display 2,7”, 960×240, TN

Kamera GC2063 (night vision)

Aufzeichnungsformat MOV (H.264)

Videoauösung 1920×1080, 30 fps

Bildformat JPG

Bildauösung 3 MP

Sichtwinkel 120°

Linse 4-Schicht Glas

Speicherkarte MicroSD karta

Kapazität der microSD-Karte Max. 64 GB

USB mini-USB

Batterie 110 mA∙h

Stromversorgung USB 2.0, 5 В, 1.5 А

Frequenz 50/60 Hz

Mikrofon / Lautsprecher Ja

Sprache

Englisch, Französisch,

Deutsch, Italienisch,

Japanisch, Koreanisch,

Lettisch, Polnisch,

Portugiesisch, Rumänisch,

Russisch, Slowakisch, Spanisch,

Traditionelles Chinesisch,

Tschechisch, Ukrainisch,

Vereinfachtes Chinesisch

NAVITEL R400 NV | 9

Installation

1. Legen Sie eine microSD-Karte in den DVR. verwenden Sie eine Hochgeschwindigkeits-microSD-Karte (mindestens Class 10), die Kapazität sollte 8-64 GB

betragen.

• Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder

einlegen noch entnehmen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine SD-Karte zu formatieren,

wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

2. Befestigen Sie das Gerät an der Frontscheibe mittels des Halters.

3. Schließen Sie das Ladegerät an der Steckdose des Zigarettenanzünders an.

4. Schließen Sie die mini-USB-Schnittstelle am Ladegerät mittels des Verlängerungskabels des Ladegeräts an.

5. Passen Sie die Position der Kamera an.

6. Schalten Sie das Gerät ein; kontrollieren Sie, ob das Gerät richtig installiert ist.Wenn das Gerät richtig installiert ist, wird die Kontrollleuchte rot leuchten;

das Gerät schaltet sich ein und beginnt aufzunehmen (Indikator ist eine blau blinkende Kontrollleuchte).

Hinweise

• Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen.

Verwenden Sie nur Zubehör, das vom Hersteller zugelassen wurde.

• Zulässige Umgebungstemperatur im Betriebsmodus: 0 °C bis +35 °С. Lagerungstemperatur: +5 °C bis +45 °С. Relative Luft-feuchtigkeit: 5% bis 90%

ohne Kondensation (25 °C).

• Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.

• Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.

• Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.

• Halten Sie das Objektiv sauber. Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der Reinigung des Produkts. Schalten Sie das Gerät vor

dem Reinigen immer aus.

• Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet warden.
