Neumann.Berlin BCM104 User manual

Bedienungsanleitung
Operating Manual
BCM104
georg neumann gmbh · leipziger str. 112 · 10117 berlin · germany
tel [phone] · fax -50 · [email protected] · www.neumann.com

2
Table of Contents
1. A Short Description
2. The BCM104 Broadcast Microphone
2.1 Microphone Version and Output Wiring
2.2 Microphone Cables
3. Power Supply
3.1 Phantom Powering
3.2 Operation with AC Power Supply
3.3 Operation with Unbalanced or Center Tap
Grounded Inputs
4. Technical Specifications
5. Hints on Maintenance of the Microphone, Head-
grille and Pop Screen
5.1 If Servicing is Required
6. Frequency Response and Polar Pattern
7. Accessories
1. A Short Description
The BCM104 condenser microphone is a studio mi-
crophone with a cardioid directional characteristic.
It features low self-noise with an impressive dynam-
ic range, modern transformerless circuit technology,
and extremely true, open sound reproduction free
of coloration.
The BCM104 is especially designed for speech re-
production at close range and thus features an inte-
grated pop screen, and a switchable high-pass filter
to compensate for the proximity effect. A second
switch allows the sensitivity to be reduced by 14dB.
The headgrille and pop screen can be removed
without the use of tools, permitting easy cleaning
or replacement.
The microphone has a balanced, transformerless
output. The 3-pin XLR connector has the following
pin assignments:
Pin1: 0 V/ground
Pin 2: Modulation (+phase),
Pin 3: Modulation (–phase).
Inhaltsverzeichnis
1. Kurzbeschreibung
2. Das Broadcast-Mikrofon BCM104
2.1 Ausführungsform und Beschaltung des Ausganges
2.2 Mikrofonkabel
3. Stromversorgung
3.1 Phantomspeisung
3.2 Betrieb mit Netzgeräten
3.3 Betrieb an unsymmetrischen oder mittengeerde-
ten Eingängen
4. Technische Daten
5. Einige Hinweise zur Pflege von Mikrofon, Korb und
Popschutz
5.1 Im Falle eines Reparaturbedarfs
6. Frequenzgang und Polardiagramm
7. Zubehör
1. Kurzbeschreibung
Das Kondensatormikrofon BCM104 ist ein Studiomi-
krofon mit der Richtcharakteristik Niere.
Es zeichnet sich aus durch niedriges Eigengeräusch
und hohe Aussteuerbarkeit, transformatorlose Schal-
tungstechnik und durch eine besonders saubere,
freie und verfärbungsfreie Klangübertragung.
Es ist speziell für die Aufnahme von Sprache im
Nahfeldbereich konzipiert. Für diesen Einsatz
verfügt das Mikrofon über einen integrierten
Popschutz und eine Kompensation des Nahbespre-
chungseffektes durch ein schaltbares Hochpassfilter.
Mit einem weiteren Schalter lässt sich die Empfind-
lichkeit um 14dB reduzieren.
Schutzkorb und Popschutz sind ohne Werkzeug
abnehmbar und können daher einfach gereinigt oder
ausgetauscht werden.
Das Mikrofon hat einen symmetrischen, übertrager-
losen Ausgang. Der 3-polige XLR-Steckverbinder hat
folgende Belegung:
Pin1: 0V/Masse
Pin2: Modulation (+Phase)
Pin3: Modulation (–Phase).

BCM104
3
Der Feldübertragungsfaktor ist 22mV/Pa = –33,1dB
re.1V/Pa. Das Mikrofon wird mit 48 V, 3,2 mA phan-
tomgespeist (IEC 1938). Das BCM 104 wird von
der Vorderseite besprochen. Diese ist durch das
Neumann-Logo gekennzeichnet.
Das BCM104 wird bevorzugt hängend an studio-
üblichen Mikrofon-Armen betrieben und ist dafür
mit einer Halterung mit integrierter Körperschall-
Entkopplung ausgestattet. Eine Reduziermutter für
unterschiedliche Anschlussgewinde gehört zum
Lieferumfang.
2. Das Broadcast-Mikrofon BCM104
Das Kondensatormikrofon BCM104 ist ein Mikro-
fon der Broadcast-Serie mit der Richtcharakteristik
Niere.
Die Buchstaben BCM stehen für Broadcast-Mikrofon.
Es gehört zur Familie der transformatorlosen Mik-
rofone. Der zur Leistungsanpassung der Mikrofon-
ausgangsspannung an die Be-
triebsspannung üblicherweise
verwendete Übertrager ist im
BCM104 durch eine elektroni-
sche Schaltung ersetzt, die – wie
ein Übertrager – für eine gute
Unsymmetriedämpfung sorgt.
Daher werden Störsignale, die
auf die symmetrische Modu-
lationsleitung einwirken, wie
gewohnt unterdrückt.
Das Eigenrauschen des BCM104
ist mit 7 dB(A) extrem gering,
wobei das Mikrofon Schall-
druckpegel von 138dB unverzerrt
überträgt und damit einen Dyna-
mikumfang von 131dB zur Verfü-
gung stellt (nach DIN/IEC 651).
Das Mikrofon ist zur hängenden
Befestigung an allen studioübli-
chen Mikrofon-Armen ausgelegt
(siehe Abb.1). Zur Anpassung an
unterschiedliche Anschlussgewinde ist eine Redu-
ziermutter beigelegt.
Das BCM104 wird von der Vorderseite besprochen.
Diese ist durch das Neumann-Logo gekennzeichnet.
Die im Drahtgeflechtkorb des Mikrofons befindliche
Großmembrankapsel K04 besitzt einen bis 3 kHz
ebenen Frequenzgang. Die höheren Frequenzen
werden um maximal 2dB angehoben.
The free-field sensitivity is 22mV/Pa = –33.1dB re.
1V/Pa. The microphone is phantom powered from
48V, 3.2 mA (IEC 1938). The BCM 104 is addressed
from the front, marked with the Neumann logo.
The preferred mode of operation is to suspend the
BCM104 from a standard studio boom arm. The
mount provided for this purpose has an integrated
elastic suspension in order to isolate the micro-
phone from structure-borne noise. A thread adapter
to fit different connector threads is included.
2. The BCM104 Broadcast Microphone
The BCM104 microphone is a condenser micro-
phone in the broadcast series, with a cardioid di-
rectional characteristic.
The letters “BCM” stand for “Broadcast Microphone”.
The BCM104 is a transformerless microphone. In-
stead of a transformer to couple the microphone
output to the supply voltage,
the BCM104 has an electronic
circuit which, like a transformer,
provides for good common mode
rejection. Interference induced
in the balanced modulation line
is thus suppressed as usual.
With a very low self-noise of
7dB(A), and an overload capabil-
ity extending to 138dB SPL, the
BCM104 has a dynamic range of
131dB (DIN/IEC 651).

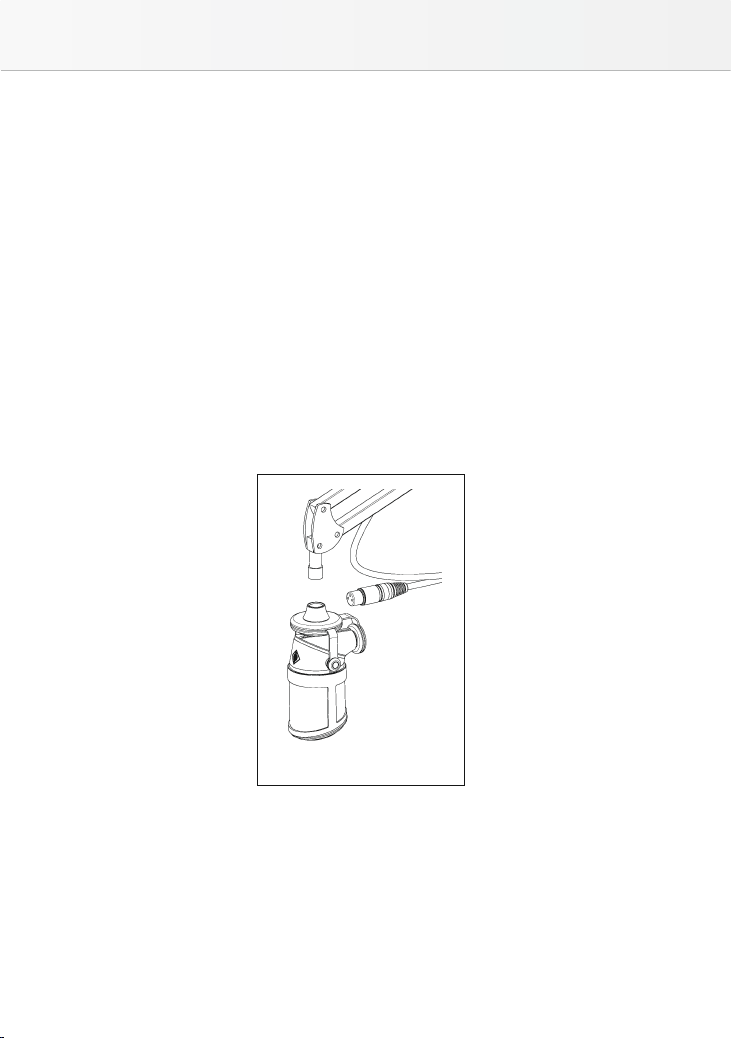

The microphone is designed to
be suspended from any standard
studio boom arm (see Fig.1). A
thread adapter to fit different con-
nector threads is included.
The BCM104 is addressed from
the front; the front of the micro-
phone is designated by the Neu-
mann logo.
The microphone headgrille houses the K 04 large-
diaphragm capsule, which has a flat frequency
response up to 3kHz. Higher frequencies have an
increased presence of 2dB maximum.
Since the above-mentioned microphone character-
istics are obtained without the use of resonance ef-
fects, the microphone features excellent transient
response and transmits all transient phenomena of
music and speech without any coloration.
Abbildung / Figure 1

4
In order to provide protection from structure-borne
noise, both the capsule and the microphone in its
mount are elastically suspended. The BCM104 am-
plifier has a linear operation down to 20Hz. An ac-
tive filter efficiently suppresses signals below this
frequency. In order to compensate for the proximity
effect, a high-pass filter, electronically activated by
a switch, is built into the microphone. This filter
reduces frequencies below 100Hz by 12dB/octave.
To adapt the sensitivity to signal chains designed
for dynamic microphones, a –14dB preattenuation
switch is provided. But this will increase the self
noise by 14dB.
Both switches are located inside the microphone
housing, since they will normally be operated only
once, when the broadcasting facility is set up.
Operation of the Switches
In order to access the switches, remove the screw
which secures the XLR connector, and pull out the
connector insert (see Figure2). The switches will
then be accessible, and can be
set as indicated: “ON” means
that the relevant function, i.e.
“–14dB” or “100 Hz Low Cut”,
is activated.
Da zum Erreichen der genannten Mikrofonei-
genschaften keine Resonanzwirkungen genutzt
werden, ist das Impulsverhalten des Mikrofons
ausgezeichnet, und es vermag alle Ausgleichsvor-
gänge in Musik und Sprache unverfälscht zu über-
tragen.
Sowohl die Kapsel als auch das Mikrofon in seinem
Haltebügel sind zum Schutz gegen Körperschall-
übertragung elastisch gelagert. Der Verstärker des
BCM104 verläuft bis 20Hz linear. Signale unterhalb
dieser Frequenz werden durch ein aktives Filter
wirksam unterdrückt. Zur Kompensation des Nah-
besprechungseffekts ist ein elektrisch schaltbares
Hochpassfilter eingebaut, das Frequenzen unter
100Hz mit 12dB/Oktave absenkt.
Um die Empfindlichkeit an Übertragungsstrecken
anzupassen, die für dynamische Mikrofone vor-
gesehen sind, ist eine Vordämpfung von –14 dB
schaltbar. Das Eigenrauschen wird dabei allerdings
um 14dB erhöht.
Beide Schalter befinden sich innen im Mikrofon-
gehäuse, da deren Bedienung üblicherweise nur
einmal während der Einrichtung des Sprecherplatzes
erfolgt.
Bedienung der Schalter
Um an die Schalter zu gelangen, muss die Schrau-
be, die den XLR-Stecker sichert, entfernt und der
Steckeinsatz herausgezogen werden (siehe Ab-
bildung 2). Damit werden die
Schalter zugänglich und können
entsprechend der Beschriftung
eingestellt werden. „ON“ bedeu-
tet, dass die jeweilige Funktion
„–14dB“ bzw., „100 Hz Low cut“
aktiviert ist.
Abbildung / Figure 2

BCM104
5
2.1 Microphone Version and
Output Wiring
BCM 104 .............ni................ Cat. No. 08483
The BCM104 microphone has a satin nickel finish
and a male 3-pin XLR connector. The microphone
is wired as per DIN EN 60268-12 or IEC 60268-12.
The modulation is connected to pins2 and 3; the
shield is connected to pin1. A sudden increase in
sound pressure in front of the microphone dia-
phragm causes a positive voltage to appear at pin2.
2.2 Microphone Cables
The acoustic properties of the BCM104 microphone
are not affected even by very long (Neumann) cables.
Not until cable lengths significantly exceed 300m
is fall-off in the upper frequency range apparent.
Neumann offers a wide range of cables; a selection is
presented here. Other cable lengths and cable mate-
rials without connectors are available upon request.
The following cables are available for the BCM104
microphone:
IC 3 mt ................blk .............. Cat. No. 06543
10 m long microphone cable, 5mm in diameter,
with double twist (double helix) braiding as shield.
Three-pin XLR connectors, matt black. For feeding
the audio signal to mixing consoles, etc.
AC25 (0.3 m) ........................... Cat. No. 06600
Adapter cable with 3-pin XLR connector and a
6.3mm monojack, unbalanced. It is used to connect
3-pin XLR outputs of the BS48i or N48i-2 power
supplies to units with a 6.3mm monojack input.
(Note: When connecting to an unbalanced input,
care must be taken not to short circuit the phan-
tom powering for the microphone. Use of one of
the above-mentioned Neumann devices will ensure
that such a short circuit does not occur. For more
information, please see section 3.3.)
3. Power Supply
3.1 Phantom Powering
The BCM104 is phantom powered at 48V (P48,
IEC 1938).
2.1 Ausführungsform und Beschaltung
des Ausganges
BCM 104 .............ni............... Best.-Nr. 08483
Das Mikrofon BCM104 besitzt eine nickelmatte
Oberfläche und ist mit einem 3-poligen XLR-Steck-
verbinder ausgerüstet. Die Zuordnung der Mikro-
fonanschlüsse entspricht DIN EN 60268-12 bzw.
IEC 60268-12:
Die Modulationsadern liegen an Pin2 und 3, die
Abschirmung an Pin1. Bei einem Schalldruckanstieg
vor der Mikrofonmembran tritt an Pin2 eine positive
Spannung auf.
2.2 Mikrofonkabel
Die akustischen Eigenschaften des Mikrofons
BCM 104 werden auch durch sehr lange (Neumann-)
Kabel nicht beeinflusst. Erst bei Kabellängen deut-
lich über 300m macht sich ein Abfall im oberen
Frequenzbereich bemerkbar.
Neumann bietet ein vielfältiges Kabelsortiment an,
von dem hier ein Ausschnitt erwähnt wird. Andere
als die genannten Kabellängen sowie Kabelmaterial
ohne Armaturen sind auf Wunsch lieferbar.
Für das Mikrofon BCM 104 stehen folgende Kabel
zur Verfügung:
IC3 mt ................. sw.............. Best.-Nr. 06543
10m langes Mikrofonkabel, Durchmesser 5mm, mit
Doppeldrallumspinnung als Abschirmung. Schwarz-
matte 3-polige XLR-Steckverbinder. Führt am Aus-
gang des Netzgerätes die Modulation weiter.
AC25 (0,3 m) .......................... Best.-Nr. 06600
Adapterkabel mit einer 3-poligen XLR-Buchse und
einem 6,3mm Monoklinkenstecker, unsymmetrisch,
für den Anschluss des 3-poligen XLR-Ausganges
eines Speisegerätes BS48 i oder N 48i-2 an Geräte
mit 6,3mm Monoklinkenbuchse.
(Hinweis: Bei Übergang auf einen unsymmetrischen
Eingang darf die Phantomspeisung für das Mikrofon
nicht kurzgeschlossen werden. Dies ist bei Verwen-
dung eines der o.g. Neumann-Geräte sichergestellt.
Weitere Informationen dazu siehe Kapitel 3.3.)
3. Stromversorgung
3.1 Phantomspeisung
Das BCM104 wird mit 48V phantomgespeist (P48,
IEC 1938).

6
With phantom powering the DC from the positive
supply terminal is divided via two identical resis-
tors, one half of the DC flowing through each audio
modulation conductor to the microphone, and re-
turning to the voltage source via the cable shield.
Phantom powering provides a fully compatible con-
necting system, since no potential differences exist
between the two audio conductors. Studio outlets
so powered can thus also be used for dynamic mi-
crophones, ribbon microphones, or modulation con-
ductors of tube-equipped condenser microphones,
without switching off the DC supply voltage.
No harm is done even if a Neumann phantom power
supply is connected to the inputs of microphones
which are phantom powered from another source.
3.2 ac Supply Operation
All P48 power supplies in accordance with IEC1938
which provide at least 3.2 mA per channel, are suit-
able for powering the microphones.
The Neumann P48 power supply unit bears the des-
ignation N248. It is designed to power two mono
condenser microphones or one stereo microphone
at 48V ± 1V, max. 2x 5mA (see also Neumann bul-
letin no. 68832: ”Phantom 48VDC Power Supplies“).
The assignment of the microphone terminals and the
modulation polarity at the power supply output are
identical to those at the microphone.
The N 248 supplies one stereo microphone, or two
mono condenser microphones with 48 V phantom
power (P48). All connectors are of XLR 3 type. The
audio signal outputs are DC-free.
Following versions are available:
N 248................... blk ............ Cat. No. 008537
3.3 Operation with Unbalanced or Center Tap
Grounded Inputs
The BS48i, BS48i-2 and N248 phantom 48Vdc
power supplies are dc-free so that no transformer
is required for connection to unbalanced inputs.
Bei der Phantomspeisung fließt der Speisestrom
vom positiven Pol der Spannungsquelle über die
elektrische Mitte der beiden Modulationsadern
zum Mikrofon. Er wird hierzu über zwei gleich
große Widerstände beiden Tonadern gleichsin-
nig zugeführt. Die Rückleitung des Gleichstroms
erfolgt über den Kabelschirm. Zwischen beiden
Modulationsadern besteht also keine Potentialdif-
ferenz. Daher ist mit der Phantomspeisung eine
kompatible Anschlusstechnik möglich: Auf die
Anschlussdosen können wahlweise auch dynami-
sche Mikrofone oder Bändchenmikrofone sowie
die Modulationskabel röhrenbestückter Konden-
satormikrofone geschaltet werden, ohne dass die
Speisegleichspannung abgeschaltet werden muss.
Der Ausgang eines Neumann-Phantomspeisegerätes
darf auch auf bereits anderweitig phantomgespeiste
Mikrofoneingänge gesteckt werden.
3.2 Betrieb mit Netzgeräten
Für die Stromversorgung sind alle P48-Netzgeräte
entsprechend IEC1938 geeignet, die mindestens
3,2 mA je Kanal abgeben.
Das Neumann P48-Netzgerät hat die Bezeichnung
N 248. Es ist zur Stromversorgung zweier Mono-
Kondensatormikrofone oder eines Stereomikrofons
mit 48V ± 1 V, maximal 2 x 5 mA, geeignet (siehe
auch Neumann-Druckschrift 68832: „48V-Phan-
tomspeisegeräte“).
Die Zuordnung der Mikrofonanschlüsse und die
Polarität der Modulationsadern ist am Ausgang des
Speisegerätes die gleiche wie am Mikrofon.
Das Netzgerät N 248 versorgt ein oder zwei Mikrofo-
ne mit 48 V-Phantomspeisung P48. Alle Anschlüsse
mit XLR 3-Flanschdosen. Die Modulationsausgänge
sind gleichspannungsfrei.
Das Gerät ist in folgenden Ausführungsformen er-
hältlich:
N 248................... sw............ Best.-Nr. 008537
3.3 Betrieb an unsymmetrischen oder
mittengeerdeten Eingängen
Die 48 V-Phantom-Speisegeräte BS 48 i, BS 48i-2
und N248 haben gleichspannungsfreie Ausgänge, so
dass für den Anschluss an unsymmetrische Eingänge
kein Übertrager erforderlich ist.

BCM104
7
Abbildung / Figure 4
Abbildung / Figure 3
Beim BCM104 ist Pin2 die heiße Phase, und Pin3
muss für unsymmetrische Eingänge an Masse gelegt
werden (siehe Abb.3).
Bei vielen anderen als den o.g. Phantomspeisege-
räten liegen nicht nur die Modulationsleitungen
zum Mikrofon auf dem Potential der Speisespan-
nung von +48V, sondern auch die vom Speisegerät
abgehenden Modulationsleitungen. Für die in der
Studiotechnik allgemein üblichen symmetrischen
und erdfreien Verstärker- und Mischpulteingänge
ist dies ohne Bedeutung.
Dagegen wird die Speisespannung beim Anschluss
an unsymmetrische oder mittengeerdete Verstärke-
reingänge kurzgeschlossen, und es ist kein Betrieb
möglich.
Dann bestehen folgende Lösungsmöglichkeiten:
a) In mittengeer-
deten Geräten mit
Eingangsübertrager
(z.B. einige NAGRA-
Geräte) kann die
betreffende Erdver-
bindung fast immer
ohne Nachteile für
die Funktion des
Gerätes aufgetrennt
werden.
b) In jede abge-
hende Modulati-
onsleitung kann
zur Abblockung der
48V-Gleichspannung
eine RC-Kombination
eingefügt werden
(siehe Abb. 4 und
Neumann-Informati-
on Nr. 84 221).
Pin2 of the BCM104 is the “hot” phase, and pin3
must be connected to earth for unbalanced inputs
(see Fig.3).
In the case of many phantom powering units other
than those mentioned above, not only the modula-
tion leads to the microphone but also the outgoing
modulation leads from the powering unit are at the
potential of the feed voltage (+48V). This is unim-
portant for the balanced, floating amplifier and mix-
ing console inputs which are in general studio use.
However the feed voltage will be short-circuited if
connected to unbalanced or center tap grounded
amplifier inputs, making operation impossible.
This can be circumvented as follows:
a) In center tap grounded equipment with input
transformer (e.g. some NAGRA units), the earth lead
can almost always
be disconnected
without affecting
the function of the
equipment.
b) In every out-
going modulation
lead, an RC net-
work can be incor-
porated to block
the 48 Vdc voltage
(See Fig. 4 and
Neumann-Informa-
tion no. 84 222).

8
4. Technische Daten
Akust. Arbeitsweise.... Druckgradientenempfänger
Richtcharakteristik .....................................Niere
Übertragungsbereich .................... 20Hz...20kHz
Feldübertragungs-
faktor1) ...................22mV/Pa = –33,1dBV±1dB
–14dB-Funktion...................................4,4 mV/Pa
Nennimpedanz ....................................... 50 Ohm
Nennabschlussimpedanz...................... 1000Ohm
Geräuschpegelabstand2)
CCIR 468-33) ............................................. 76dB
Geräuschpegelabstand2)
DIN/IEC 6513)............................................ 87dB
Ersatzgeräuschpegel
CCIR 468-33) ............................................. 18dB
Ersatzgeräuschpegel
DIN/IEC 6513)........................................... 7dB-A
Grenzschalldruckpegel für
0,5 % Klirrfaktor4)....................................138 dB
0,5 % Klirrfaktor mit Vordämpfung4) .........152 dB
Max. Ausgangsspannung........................... 10 dBu
Speisespannung5) ...............................48V ± 4 V
Stromaufnahme5) .................................... 3,2mA
Gewicht ..................................................... 500 g
Durchmesser............................................ 64 mm
Länge .......................................................85 mm
Höhe (ohne Aufhängung) ...........................10mm
94dBSPL 1Pa = 10μbar
0dB 20μPa
1) bei 1kHz an 1 kOhm Nennlastimpedanz.
2) bezogen auf 94dB SPL
3) nach IEC 60268-1;
CCIR-Bewertung nach CCIR 468-3, Quasi-Spitzenwert;
A-Bewertung nach IEC 61672-1, Effektivwert
4) Klirrfaktor des Mikrofonverstärkers bei einer Eingangs-spannung, die
der von der Kapsel beim entsprechenden Schalldruck abgegebenen
Spannung entspricht.
5) Phantomspeisung (P48, IEC1938).
4. Technical Specifications
Acoustical operating principle....Pressure gradient
transducer
Polar pattern.......................................... Cardioid
Frequency range............................ 20 Hz...20 kHz
Sensitivity1) ............22mV/Pa = –33.1dBV±1dB
–14dB attenuation...............................4.4 mV/Pa
Rated impedance ................................... 50ohms
Rated load impedance ........................1000 ohms
S/N ratio2)
CCIR 468-33) ............................................. 76dB
S/N ratio2)
DIN/IEC 6513)............................................ 87dB
Equivalent SPL
CCIR 468-33) ............................................. 18dB
Equivalent SPL
IEC/DIN 6513) .......................................... 7dB-A
Maximum SPL
for 0.5 % THD4) .......................................138 dB
for 0.5 % THD with preattenuation4) .........152 dB
Max. output voltage.................................. 10dBu
Supply voltage5) ..................................48 V ± 4 V
Current consumption5) ............................. 3.2mA
Weight....................................................... 500g
Diameter...................................................64mm
Length ......................................................85 mm
Height (without suspension) ....................110mm
94dBSPL 1Pa = 10μbar
0dB 20μPa
1) at 1kHz into 1 kohms rated load impedance.
2) re 94dB SPL
3) according to IEC 60268-1;
CCIR-weighting acccording to CCIR 468-3, quasi peak;
A-weighting according to IEC 61672-1, RMS
4) THD of microphone amplifier at an input voltage equivalent
to the capsule output at the specified SPL.
5) Phantom powering (P48, IEC 1938).

BCM104
9
5. Einige Hinweise zur Pflege von
Mikrofon, Schutzkorb und Popschutz
Das Mikrofon nicht ohne Schutzkorb und ohne Pop-
schutz betreiben! Die empfindliche Kapsel und die
Elektronik könnten beim Betrieb ohne Schutzkorb
oder ohne Popschutz beschädigt werden. Außerdem
sind die akustischen Eigenschaften auf das Zusam-
menwirken von Kapsel, Popschutz und Schutzkorb
abgestimmt.
Der Mikrofon-Schutzkorb
Zum Reinigen kann der Schutzkorb ohne Werkzeug
vom Mikrofongehäuse abgeschraubt werden (siehe
Abb.5).
Für die Reinigung am besten lauwarmes Wasser
mit etwas Spülmittel verwenden, bei hartnäckiger
Verschmutzung den Korb evtl.
vorsichtig mit einer Bürste be-
handeln. Nach dem Waschen
mit klarem Wasser gründlich
spülen und an der Luft bzw. mit
einem Tuch trocknen. Auf kei-
nen Fall einen Fön oder Hitze
verwenden. Nach dem Reini-
gen den trockenen Schutzkorb
wieder aufschrauben, bis er
am Anschlag deutlich hörbar
einrastet.
Der Schutzkorb ist auch als Zu-
behör einzeln lieferbar, siehe
Kapitel Zubehör. Dadurch kann
jeder Mikrofon-Benutzer seinen
individuellen Schutzkorb am
Mikrofon verwenden.
Der integrierte Popschutz
Der Popschutz hat nicht nur die Aufgabe, bei Sprach-
aufnahmen die Entstehung von Poplauten zu verhin-
dern. Er vermeidet auch effizient, dass sich von der
Feuchtigkeit des Atems, Nikotin- und Essensreste
auf der Membran ablagern.
Auch der Popschutz kann zur Reinigung werkzeuglos
abgenommen werden. Zuvor muss das Mikrofon
geschwenkt werden, so dass der Korb annähernd
senkrecht nach oben gerichtet ist (siehe Abb.6).
Anschließend den Korb abschrauben, siehe oben.
5. Hints on Maintenance of the
Microphone, Headgrille and Pop Screen
Do not operate the microphone without the head-
grille and pop screen! Operation without the head-
grille or without the pop screen could damage the
sensitive capsule and electronics. Moreover, the
acoustic properties of the microphone are attuned
to the combined effects of the capsule, pop screen
and headgrille.
The Microphone Headgrille
For cleaning, the headgrille can be unscrewed from
the microphone housing without the use of tools
(see Fig.5).
Cleaning is best done using lukewarm water with a
little detergent. In the case of soiling which is dif-
ficult to remove, the headgrille may
be scrubbed gently with a brush.
After washing, rinse the headgrille
thoroughly with clean water and al-
low to air dry, or dry with a cloth.
Under no circumstances should a
blow drier or heat be used. After
cleaning, screw the dry headgrille
back onto the microphone housing,
until it can be clearly heard meet-
ing the stop.
Headgrilles are available sepa-
rately as accessories; please see
the Accessory section. Each user
can thus operate the microphone
using his or her own individual
headgrille.
The Integrated Pop Screen
A pop screen not only prevents the occurrence of
plosive pop noises in vocal recordings, but also ef-
ficiently prevents unwanted particles, from respi-
ratory moisture, nicotine, to food remnants, from
settling on the diaphragm.
The pop screen can also be removed for cleaning
without the use of tools. First the microphone must
be rotated so that the headgrille is uppermost, in
an approximately vertical position (see Fig.6).
Then unscrew the headgrille, as described above.
Abbildung / Figure 5

10
Nun kann der Popschutz vor-
sichtig an beiden Seiten gleich-
zeitig zusammengedrückt und
die Ecken des Drahtbügels
aus den Öffnungen im Gehäu-
se ausgerastet werden (siehe
Abb.7). Dann den Popschutz
bitte behutsam, ohne die Kap-
sel zu berühren, entfernen.
Zum Schutz der Kapsel sollte
der Korb vorübergehend wieder
aufgeschraubt werden. Das Mi-
krofon muss aber unbedingt
in der hochgeschwenkten
Position verbleiben, weil der
Popschutz die Elektronik und
damit auch die Kapsel mecha-
nisch mit dem Gehäuse ver-
bindet. Beim Herumdrehen
des Gehäuses würde beides
herausfallen und beschädigt
werden!
Der Popschutz kann mit warmem Wasser und etwas
Spülmittel gewaschen werden. Bei hartnäckiger
Verschmutzung den Popschutz einige Zeit einwei-
chen lassen. Nötigenfalls die Verunreinigungen mit
Spiritus anlösen.
Anschließend in klarem
Wasser spülen und gut
trocknen lassen. Zum Be-
schleunigen des Trock-
nens kann der Popschutz
mit einem weichen Tuch
vorsichtig abgetupft
werden. Auf keinen Fall
einen Fön oder Hitze
verwenden.
Achtung: Nur einen voll-
ständig trockenen Pop-
schutz und Schutzkorb
am Mikrofon montieren.
Feuchtigkeit kann zu Stö-
rungen oder Schäden in der Elektronik oder in der
Kapsel führen.
Beim erneuten Aufsetzen des Popschutzes darauf
achten, dass die Drahtgaze vor der Membranseite
der Kapsel liegt. Den Bügel des Popschutzes etwas
zusammen drücken und die Ecken des Drahtbügels
von innen in die vier Öffnungen im Gehäuse einra-
sten lassen.
Next carefully squeeze the frame
of the pop screen simultaneously
on both sides, so as to disengage
the corners of the wire frame from
the openings in the microphone
housing (see Fig.7). Then remove
the pop screen with extreme care,
without touching the capsule. In
order to protect the capsule, the
headgrille should be temporarily
screwed back in place. However the
microphone must without fail re-
main upright, with the headgrille
uppermost, since it is the pop
screen which mechanically holds
the electronics, together with the
capsule, so that they are attached
to the housing. If the microphone
is positioned upside down when
the pop screen is not in place, the
electronics and capsule will both
fall out and be damaged!
The pop screen can be washed using warm water
and a little detergent. In the case of soiling which
is difficult to remove, let the pop screen soak for
a while. If necessary, use alcohol as a solvent to
remove soiling.
Then rinse in clean water
and allow to dry thoroughly.
To speed drying, the pop
screen may be patted care-
fully with a soft cloth. Under
no circumstances should a
blow drier or heat be used.
Attention: The pop screen
and headgrille must be
completely dry before being
reassembled on the micro-
phone. Humidity can lead to
malfunctions and can cause
damage to the electronics
and the capsule.
When replacing the pop screen, take care that the
wire gauze is positioned in front of the diaphragm
side of the capsule. Squeeze the sides of the pop
screen frame together, positioning the bottom of
the frame inside the rim of the housing so that the
corners of the wire frame slide into the four open-
ings in the housing.
Abbildung / Figure 6
Abbildung / Figure 7

BCM104
11
Anschließend den Schutzkorb wieder aufschrauben
und das Mikrofon in Betriebsstellung nach unten
schwenken.
Funktionstest
Zur Kontrolle, ob das Mikrofon nach dem Zusam-
menbau wieder einwandfrei funktioniert, sollte mit
normaler Sprachlautstärke ein kurzer Funktionstest
vorgenommen werden.
5.1 Im Falle eines Reparaturbedarfs
Selbsthilfe kann teuer sein! Leider kommt es ab
und zu vor, dass durch eine Selbstreparatur mehr
beschädigt als behoben wird.
Insbesondere das Reinigen verschmutzter Kapseln
erfordert viel Erfahrung und die Hand eines Fach-
manns.
Der Lackschutz auf Platinen zeigt u.a. an, dass dort
nicht gelötet werden darf. Einige Bauteile sind spezi-
ell selektiert und können nicht durch Serienbauteile
ersetzt werden. Um unnötige Kosten zu vermeiden,
empfiehlt sich die Einsendung an unsere zuständige
Vertretung oder an uns.
Inspektion durchführen lassen: Regelmäßiges
Durchchecken des Mikrofonbestandes, wie es einige
Schauspielhäuser und Rundfunkanstalten prakti-
zieren, kann bei der Früherkennung von Schäden
helfen. Leichte Verschmutzungen lassen sich eher
beseitigen, als eine untrennbar in die Membran
eingebrannte Nikotinschicht etc.. Insbesondere bei
Mikrofonen im Verleih und in verunreinigenden Um-
gebungen empfiehlt sich die regelmäßige Kontrolle,
deren Kosten im Vergleich zu einer aufwendigen
Reparatur sehr gering sind.
Finally, screw the headgrille back onto the micro-
phone housing and rotate the microphone down-
wards into its operating position.
Function Test
After assembly, to check that the microphone is once
again functioning properly, a short function test at
normal speaking volume should be carried out.
5.1 If Servicing is Required
Do-it-yourself repairs can be expensive! Unfortu-
nately, do-it-yourself repairs sometimes do more
harm than good.
Cleaning soiled capsules in particular requires con-
siderable experience and an expert touch.
The protective lacquer on circuit boards indicates,
among other things, places which must not be sol-
dered. Certain components are specially selected
and cannot be replaced by standard parts. To avoid
unnecessary expense, we recommend sending de-
fective microphones to us or our representatives for
servicing.
Regular inspections: Sending in microphones regu-
larly for inspection, as practiced by some theatres
and broadcasting corporations, can aid in the early
detection of damage. Slight soiling can be removed
much more easily than a nicotine layer inextricably
bonded to the diaphragm, etc. Regular inspections
are particularly to be recommended for microphones
which are rented or are used in dusty or smoky en-
vironments, since the costs are low in comparison
with the cost of a major overhaul.

12
6. Frequenzgang und Polardiagramm
Frequency Response and Polar Pattern
gemessen im freien Schallfeld nach IEC 60268-4, Toleranz ±2 dB
measured in free-field conditions (IEC 60268-4), tolerance ±2dB

BCM104
13
7. Zubehör
Stativgelenke
SG5 ...................................................... 08529
Schwenkgelenk für Mikrofone. Mikrofonseitig Ge-
windezapfen mit 3/8", stativseitig 5/8"-27-Gang-In-
nengewinde, mit Adapter für 1/2"- und 3/8"-Stative.
Schutzkorb
BCK .................... ni............... Best.-Nr. 08520
Der Austauschkorb wird mit 5 farbigen Markierungs-
ringen geliefert. Zusätzliche Schutzkörbe ermög-
lichen, dass jeder Benutzer seinen individuellen
Schutzkorb montieren kann. Die verbesserte Hygiene
erlaubt ein angenehmeres Arbeiten im Studio.
Popschutz
Popschirme bieten einen sehr wirksamen Schutz vor
den sogenannten Popgeräuschen. Sie bestehen aus
einem runden, dünnen Rahmen, der beidseitig mit
schwarzer Gaze bespannt ist.
Popschirme sind an einem etwa 30 cm langen
Schwanenhals montiert. Eine Klammer mit einer
Rändelschraube an dessen Ende dient der Befesti-
gung am Mikrofonstativ.
PS 15 .................. sw.............. Best.-Nr. 08472
Der Rahmendurchmesser beträgt 15cm.
PS 20a ................sw.............. Best.-Nr. 08488
Der Rahmendurchmesser beträgt 20cm.
Windschirme
Zum Vermeiden von Störgeräuschen, die bei Nah-
besprechung, Windeinfluss oder z.B. bei schnellem
Schwenken des Mikrofongalgens auftreten können,
sind Windschutzeinrichtungen aus offenporigem
Polyurethanschaum lieferbar. Diese Windschirme
erzeugen keine störenden Resonanzen und beein-
flussen nicht die Richtcharakteristik des Mikrofons.
Das Übertragungsmaß wird im oberen Frequenzbe-
reich geringfügig gedämpft.
7. Accessories
Stand Mounts
SG5 ..................................................... 08529
Swivel mount for microphones. On the microphone
side it has a 3/8" male thread, on the stand side
a 5/8"-27 female thread, plus a thread adapter to
connect to 1/2" and 3/8" stands.
Headgrille
BCK ..................... ni ................ Cat. No. 08520
Replacement Headgrille with 5 rings of different col-
ors. Additional headgrilles enable each microphone
user at the broadcasting facility to use his or her
own individual headgrille. The improved hygiene
ensures a more comfortable working environment
at the studio.
Popscreen
Pop screens provide excellent suppression of so-
called pop noise. They consist of a round, thin frame
covered with black gauze on both sides.
A gooseneck of about 30cm (12") in length is
mounted at the popshield. It will be attached to
microphone stands by means of a clamp with a
knurled screw.
PS 15 .................. blk .............. Cat. No. 08472
The frame is 15 cm in diameter.
PS 20a ................blk .............. Cat. No. 08488
The frame is 20 cm in diameter.
Windshields
To protect against noise caused by wind, close
talking, and rapid movement on a boom, opencell
polyurethane foam windshields are available. These
windshields have no disturbing resonances and do
not affect the microphone’s directional characteris-
tic. The frequency response is only slightly attenu-
ated in the higher frequency range.

14
WS47 .................. sw.............. Best.-Nr. 06826
Dämpfung des Windgeräusches 22dB. Dämpfung bei
15kHz ca. 3dB. Ø 120mm. Farbe schwarz.
Weitere Artikel sind im Katalog „Zubehör” beschrie-
ben.
WS47 .................. blk .............. Cat. No. 06826
Wind noise attenuation 22 dB. Attenuation at 15 kHz
3 dB. Ø 120 mm. Color black.
Further articles are described in the catalog “Ac-
cessories”.

BCM104
15
BCK
IC 3 mt AC 25
PS 15SG5
WS 47PS 20a
N248

Irrtümer und technische Änderungen vorbehalten • Errors excepted, subject to changes
Printed in Germany • Publ. 06/15 088332/A03
Konformitätserklärung
Die Georg Neumann GmbH erklärt, dass dieses Gerät die anwendbaren
CE-Normen und -Vorschriften erfüllt.
®Neumann ist in zahlreichen Ländern eine eingetragene Marke der Georg
Neumann GmbH.
Declaration of Conformity
Georg Neumann GmbH hereby declares that this device conforms to the
applicable CEstandards and regulations.
®Neumann is a registered trademark of the Georg Neumann GmbH in
certain countries.
Haftungsausschluss
Die Georg Neumann GmbH übernimmt keinerlei Haung für Folgen eines
unsachgemäßen Gebrauchs des Produkts, d.h. die Folgen eines Gebrauchs,
der von den in der Bedienungsanleitung genannten technischen Vorausset-
zungen abweicht (z.B. Bedienungsfehler, mechanische Beschädigungen,
falsche Spannung, Abweichung von empfohlenen Korrespondenzgeräten).
Jegliche Haung der Georg Neumann GmbH für Schäden und Folgeschä-
den, die dem Benutzer aufgrund eines solchen abweichenden Gebrauchs
entstehen sollten, wird ausgeschlossen. Ausgenommen von diesem Haf-
tungsausschluss sind Ansprüche aufgrund zwingender gesetzlicher Haf-
tung, wie z.B. nach Produkthaungsgesetz.
Limitation of Liability
Georg Neumann GmbH shall not be liable for consequences of an inappro-
priate use of the product not being in compliance with the technical allow-
ance in the user manual such as handling errors, mechanical spoiling, false
voltage and using other than the recommended correspondence devices.
Any liability of Georg Neumann GmbH for any damages including indirect,
consequential, special, incidental and punitive damages based on the
user’s non-compliance with the user manual or unreasonable utilization
of the product is hereby excluded as to the extent permitted by law. This
limitation of liability on damages is not applicable for the liability under
European product liability codes or for users in a state or country where
such damages cannot be limited.
