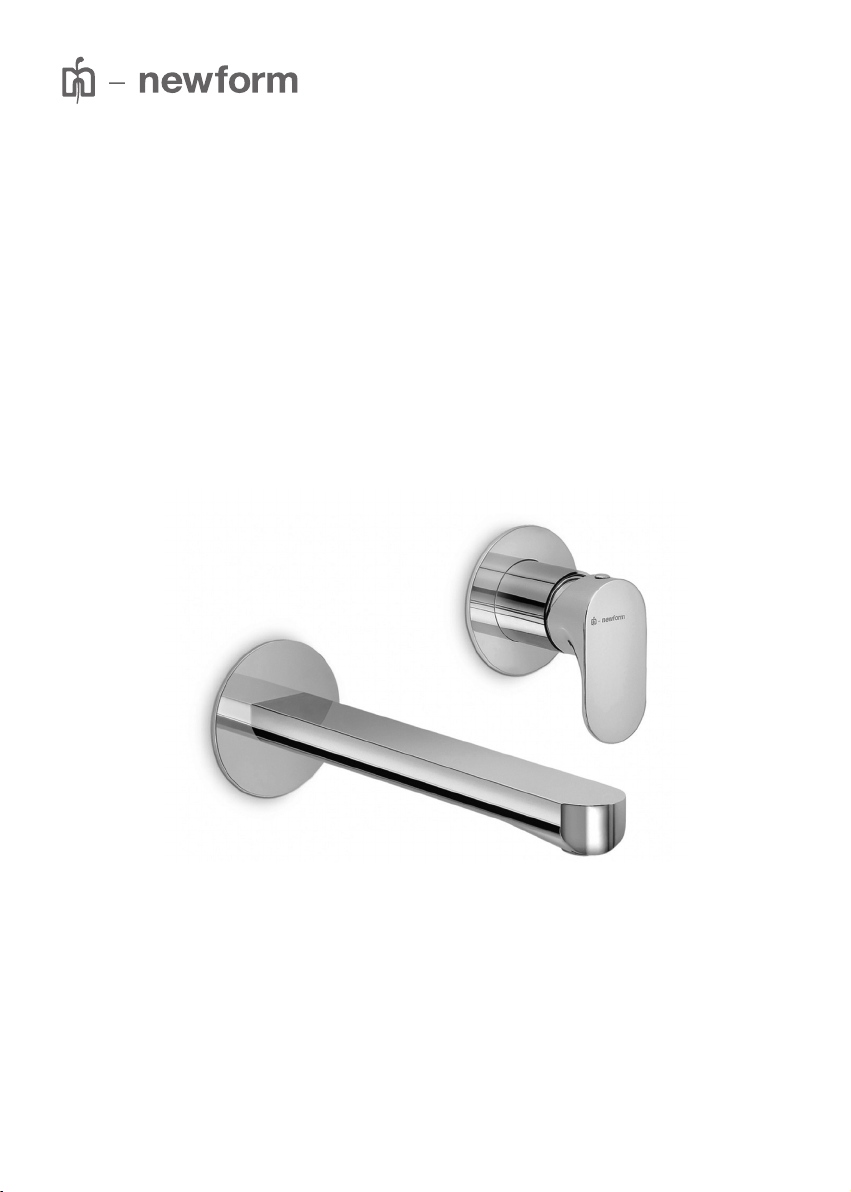

newform LINFA 67028E Product information sheet

istruzioni e garanzia
instructions and guarantee
instructions de montage et garantie
Bedienungsanleitung und Garantie
instrucciones y garantía
LINFA
67028E - 67030E

2
•Il presente manuale è parte integrante del prodotto.
•E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto.
•Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto.
•••Non disperdere resti di imballaggio nell’ambiente.
•Non creare ostacoli al passaggio dell’acqua.
•Evitare, in ogni caso, l’utilizzo di spugne metalliche o abrasive o di detergenti o prodotti abrasivi che potrebbero danneggiare
•Soprattutto nel caso di nuove installazioni, onde evitare che impurità o detriti possano giungere all’interno della rubinetteria
dando origine a problemi di funzionamento, spurgare l’impianto prima di mettere in esercizio i prodotti.
•Pulire esclusivamente con acqua e sapone. Risciacquare abbondantemente e asciugare con un panno morbido.
•Si consiglia, per una più lunga
AVVERTENZE PER L’ USO E LA MANUTENZIONE
I
•Das vorliegende Handbuch ist Bestandteil des Produktes.
•Es soll im Handbereich und in perfektem Zustand während des ganzen Lebenszyklus des Produktes aufbewahrt werden.
•Es ist empfehlenswert, das vorliegende Handbuch und alle darin enthaltenen Informationen sorgfältig zu lesen, bevor das
Produkt zu montieren und anzuwenden.
•Die Montage soll von Fachpersonal unter Beachtung der gültigen Vorschriften durchgeführt werden.
•Der Hersteller lehnt jegliche Verantwortung für die unsachgemässe Verwendung des produktes ab.
•Keine Rückstände der Verpackung im haushaltsbereich unbewacht lassen.
•Die Wasserdurchgänge nicht verstopfen.
•Keine Metall- bzw. Abrasive schwammen, Reinigungsmittel und Schleifmittel verwenden, um zu vermeiden, dass die
•Vorallem, wenn es sich um neue Installationen handelt sollte man, bevor man die neuen Produkte in Betrieb nimmt, die
Anlage reinigen, um zu verhindern, dass Verunreinigungen und Ablagerungen in die Armaturen gelangen, welche
Funktionsstörungen verursachen könnten.
•Nur mit Wasser und Seife reinigen, sorgfältig ausspülen und mit einem weichen Tuch austrocknen.
•Zu einer längeren Dauer des Mischers und der Kartusche, wird es empfohlen, Untertisch-Filterhähne zu installieren.
HINWEISE FÜR DIE VERWENDUNG UND REINIGUNG
D
•This manual is an integral part of the product.
•Keep it in good conditions and at hand throughout product’s life.
•We recommend reading carefully this manual and all the instructions contained before using and installing the product.
••The manufacturer is not liable in case of use of the product with purposes other than those provided for.
•Do not leave the residues of the packaging in the home environment.
••Totally avoid using metallic or abrasive sponges and detergents or abrasive products in order not to damage the surfaces.
•Especially with new installations, in order to prevent impurities or debris penetrating into the tap and causing working
problems, purge the system before activating the mixer.
•Clean only with water and soap. Carefully rinse and dry with a soft cloth.
•
WARNINGS FOR THE USE AND MAINTENANCE
GB
•El presente manual es parte integrante del producto.
•Es necesario guardar el manual en buen estado y durante todo el ciclo de vida del producto.
•Les aconsejamos que lean con cuidado el presente manual y todas las disposiciones contenidas antes de utilizar e instalar
el producto.
••aquellas previstas.
•No tiren los restos de los embalajes al medio ambiente. No creen obstáculos de ninguna forma el pasaje de agua.
•Eviten, de todas formas, la utilización de esponjas metálicas o abrasivas o detergentes o productos abrasivos que podrían
•Sobre todo en caso de nuevas instalaciones, para evitar que impurezas o residuos puedan alcanzar el interior del grifo
causando problemas de funcionamiento, purgar la instalación antes de poner en funcionamiento el producto.
•Limpien exclusivamente con agua y jabón. Enjuaguen abundantemente y sequen con un trapo limpio.
•
ADVERTENCIAS PARA EL USO Y MANUTENCIÓN
E
•Ce manuel est une partie intégrante du produit.
•Il faut le conserver en bon état et à portée pendant tout le cycle de vie du produit.
•Nous conseillons de lire attentivement ce manuel et toutes les consignes qui s’y trouvent avant d’utiliser et d’installer le
produit.
••Le constructeur décline toute responsabilité en cas d’utilisation du produit dans des buts différents de ceux prévus.
•Ne pas abandonner les résidus de l’emballage dans l’environnement domestique.
•Ne pas faire obstacle au passage de l’eau.
•Éviter absolument d’utiliser
abîmer les surfaces.
•
causer des problèmes de fonctionnement, purger le système avant d’activer les produits.
•Nettoyer uniquement à l’eau et au savon. Rincer soigneusement et sécher avec un chiffon doux.
•On conseille, pour
de raccordement.
AVERTISSEMENTS POUR L’UTILISATION ET ENTRETIEN
F

3

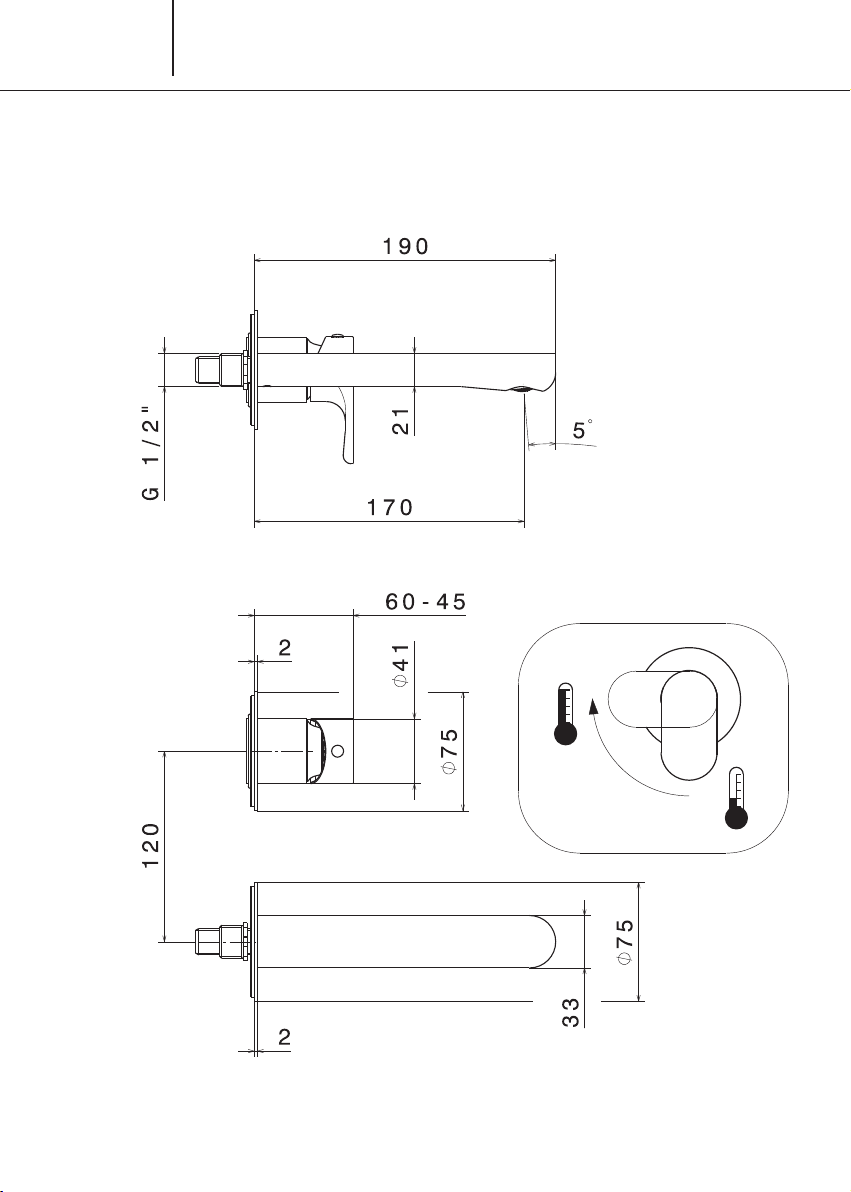

67028E
LINFA DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
REFERENZANGABEN_ DATOS DE REFERENCIA

4

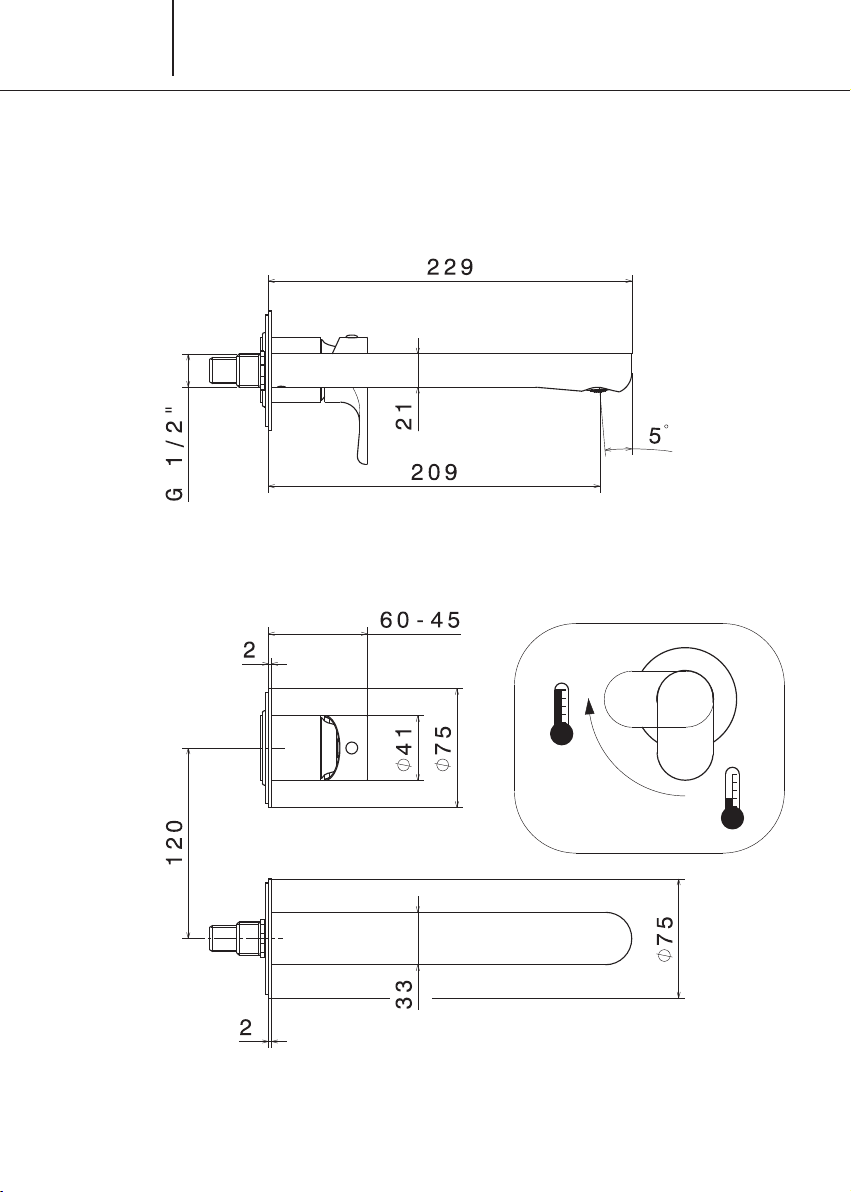

67030E
LINFA DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
REFERENZANGABEN_ DATOS DE REFERENCIA

Togliere la protezione in plastica del miscelatore
come indicato in
Remove the plastic protection of the mixer as shown
in the
Der Plastikschutz vom Mischer wegnehmen, wie es im Bild dar-
gestellt ist.
Quiten la protección de plástico del mezclador,
como indicado en la
Enlever la protection en plastique du mitigeur ainsi
qu’indiqué dans la
FASE 1
E
Fijación y conexión
mezclador
SCHRITT
1
D
Montage und Verbindung
des Mischers
PHASE 1
ÉTAPE 1
F
Fixation et connexion
mitigeur
GB
Mixer fastening
and connection
FASE 1
I
Fissaggio e connessione
miscelatore
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE
LINFA
5

ÉTAPE 2
F
Fixation pièces extérieures
Visser le raccord du bec (2) dans la partie encastrée,
en interposant le décor (1). Embrayer le bec (3) et le
fixer avec les 2 vis (4) fournis. Visser la boucle (5), insérer
la cartouche (6), visser l'embout de fixation (7) et
insérer le bouchon (8). Pour une fermeture correcte de
l'embout de fixation (7), on conseille d'utiliser une clé
dynamométrique avec un serrage de 12-13 Nm.
Procéder donc avec l'installation de la plaque murale
(9), monter la poignée (10) sur la cartouche (6) en la
fixant avec le grain de fixation (11), et mettre le
bouchon (12) de couverture.
SCHRITT
2
D
FASE 2
I
Fissaggio parti esterne Befestigung der Aussenteile
Avvitare il raccordo canna (2) nella parte incassata
interponendo il decoro (1). Innestare la bocca (3) e
fissarla con i 2 grani (4) in dotazione. Avvitare la
boccola (5), inserire la cartuccia (6), avvitare la ghiera
di fissaggio (7) ed inserire il cappuccio (8). Per una
corretta chiusura della ghiera di fissaggio (7), si
consiglia di utilizzare una chiave dinamometrica con
un serraggio di 12-13 Nm. Procedere quindi con
l'installazione del decoro (9), montare la maniglia (10)
sulla cartuccia (6) fissandola con il grano di fissaggio
(11) e mettere il tappino (12) di copertura.
Die Auslaufverbindung (2) in den UP-Teil einschrauben,
indem man die Dekorplatte (1) zwischenlegt. Den
Auslauf (3) hineinstecken und mittels der 2
vorhandenen Dübel (4) befestigen. Die Buchse (5)
anschrauben, die Kartusche (6) einführen und die
Nutmutter (7) anschrauben, und die Kappe (8)
einführen. Zu einem korrekten Schluss der Nutmutter
(7), wird es empfohlen, einen Dynamometerschlüssel
mit Spannung von 12-13 Nm. zu verwenden. Danach
die Dekorplatte (9) installieren, den Griff (10) auf die
Kartusche (6) montieren, indem man diesen mit dem
Besfestigungsdübel (11) befestigt; die Kappe (12) dazu
legen.
PHASE 2
GB
Fastening external parts
Switch the junction of the spout (2) in the concealed
part interposing the plate (1). Fit the spout (3) and fix it
with the 2 screw (4) included in the pack. Screw the
bush (5), insert the cartridge (6), screw the fastening
ring-nut (7) and insert the cap (8). For a correct fixing of
the fastening ring- nut (7), we recommend to use a
dynamometric wrench with a torque of 12-13 Nm. Then
proceed with installation of decor plate (9), assemble
the handle (10) on the cartridge (6) secure with the
fixing screw (11) and put the cover cap (12).
FASE 2
E
Fijación partes exteriores
Roscar el racor del caño (2) en la parte encastre,
interponiendo el embellecedor (1). Insertar el caño (3)
y fijarlo con 2 roscas (4) incluidas. Atornillar el casquillo
(5), insertar el cartucho (6), aprietar la tuerca de
bloqueo (7) y insertar la tapita (8). Para un correcto
cierre de la tuerca de bloqueo (7), se recomienda
utilizar una llave dinamómetrica con una torsión de
12-13 Nm. Proceder con la instalación del
embellecedor (9), instalar la maneta (10) sobre el
cartucho (6) con el grano (11) y poner la tapa (12) de
cobertura.
LINFA PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE
6

SOSTITUZIONE DELLA CARTUCCIA
PULIZIA DEL FILTRO AEREATORE
residui di sporco. Si consiglia di pulire dopo il primo utilizzo e di
ripetere periodicamente tale operazione onde evitare riduzioni
di portata.
MANTENIMENTO
Si raccomanda inoltre di eseguire la pulizia dei rubinetti
esclusivamente con acqua e sapone, evitando l’impiego
di detersivi abrasivi (in polvere o liquidi), spugne abrasive
o altri prodotti contenenti alcool, acidi od altre sostanze
aggressive. La Newform s.p.a. non risponderà dei danni
causati dall’inosservanza di tali regole.
INTERVENTI DI MANUTENZIONE
I
WECHSEL DER KARTUSCHE
REINIGUNG DES LUFTFILTERS
Rückstände von Verschmutzung zu entfernen. Es ist ratsam,
den Filter nach dem ersten Einsatz zu reinigen und danach die
Reinigungsoperationen regelmäßig durchzuführen, um eine
Minderung der Strömung zu vermeiden.
INSTANDSETZUNG
Es ist überdies ratsam, die Hähne nur mit Wasser und Seife zu
reinigen, und keine abrasive Reinigungsmittel (in Pulver bzw.
Flüssigkeit), schleifende Schwämme oder weitere Produkte, die
Alkohol,
Säuren oder aggressive Stoffe enthalten, zu verwenden. Die
Firma Newform S.p.A. haftet nicht für Schäden, die durch
Nichtbeachtung solcher Vorschriften verursacht werden.
INSTANDHALTUNG
D
CARTRIDGE REPLACEMENT
AERATOR FILTER CLEANING
reductions.
MAINTENANCE
In addition we recommend cleaning the taps exclusively with
water and soap, avoiding using abrasive detergents (in powder
or liquid), abrasive sponges or other products containing
alcohol, acids or other aggressive substances. Newform s.p.a.
will not respond to any damages caused by failure to observe
the above rules.
MAINTENANCE
GB
REEMPLAZO DEL CARTUCHO
LIMPIEZA DEL FILTRO AIREADOR
los eventuales residuos de suciedad. Les aconsejamos que
periódicamente la operación para evitar una reducción del
caudal.
MANTENIMIENTO
Les recomendamos, además, que limpien los grifos utilizando
exclusivamente agua y jabón, evitando el empleo de
detergentes abrasivos (en polvo o líquidos),esponjas abrasivas
u otros productos que contienen alcohol, ácidos u otras
sustancias agresivas. La Newform s.p.a. no responderà de los
daños causados por el incumplimiento de tales reglas.
MANTENIMIENTO
E
REMPLACEMENT CARTOUCHE
NETTOYAGE DU FILTRE AERATEUR
éventuels résidus de saleté. On conseille de nettoyer après le
premier emploi et de répéter périodiquement cette opération
ENTRETIEN
On recommande en plus d’effectuer le nettoyage des robinets
exclusivement avec de l’eau et du savon, évitant l’emploi
de détergents abrasifs (en poudre ou liquides), d’éponges
abrasives ou d’autres produits contenant de l’alcool,des acides
ou d’autres substances agressives.La Maison Newform s.p.a. ne
répond pas des dommages causés par l’inobservation de ces
règles.
INTERVENTIONS D’ENTRETIEN
F
LINFA INTERVENTI DI MANUTENZIONE_ MAINTENANCE_ INTERVENTIONS D’ENTRETIEN
INSTANDHALTUNG_ MANTENIMIENTO
Togliere il tappino (1), svitare la vite fissaggio (2) e estrarre la
maniglia (3). Togliere il cappuccio (7), svitare la ghiera di
fissaggio (4) e togliere la cartuccia (5).
Remove the plug (1), unscrew the fastening screw (2) and
remove the handle (3). Remove the cap (7), unscrew the
fastening ring nut (4) and remove the cartridge (5).
Enlever le bouchon (1), dévisser la vis de fixation (2) et extraire la
poignée (3). Enlever le bouchon (7), dévisser la virole de fixation
(4) et enlever la cartouche (5).
Den Stopfen (1) entfernen, die Befestigungsschraube (2)
abschrauben und den Handgriff (3) herausnehmen. Die Kappe
(7) entfernen, den Befestigungsring (4) abschrauben und die
Kartusche (5) entfernen.
Quiten el tapón (1), destornillen el tornillo de fijación (2) y
extraigan la maneta (3). Quiten la tapita (7), destornillen la virola
de fijación (4) y remuevan el cartucho (5).
7

67028E - 67030
1 27071
2 10698
3 15652
4 25227
5 25924
6 17322
7 27076
8 27024
910980
10 13420
11 11
12* 10
13 25228
* AEREATORE
AERATOR FILTER
FILTRE AERATEUR
LUFTFILTERS
FILTRO AIREADOR
5L/MIN.
RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO
LINFA
8

LINFA PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES
0
7,88
10,78
12,59
13,56
13,86
l/min
l/min
bar
27852 + 67028E
27852 + 67030E
27852 + 67028E 5L
27852 + 67030E 5L
pressione
pressure
pression
Druck
presión
(bar)
portata
débit
Wasserströmung
caudal
(l/min)
0
4,59
5,09
4,88
4,71
4,64
l/min
l/min
bar
pressione
pressure
pression
Druck
presión
(bar)
portata
débit
Wasserströmung
caudal
(l/min)
0
1
2
3
4
5
6
0 1 234 5
0
2
4
6
8
10
12
14
16
012 3 4 5
9

SMALTIMENTO DELL’IMBALLAGGIO
I
ENTSORGUNG DER VERPACKUNG
D
PACKAGING DISPOSAL
GB
ELIMINACIÓN DEL EMBALAJE
E
ÉLIMINATION DE L’EMBALLAGE
F
Gli imballaggi dei nostri prodotti non contengono materiali inquinanti: tutte le materie utilizzate rispettano
l’ambiente e sono riciclabili. Vi preghiamo di collaborare con noi e di smaltire correttamente l’imballaggio.
Non disperdere gli imballaggi, o parte di essi, nell’ambiente. I sacchetti di plastica, in particolare, possono
essere fonte d’asssia per i bambini. Separare i diversi materiali dell’imballaggio e conferirli al centro di
smaltimento più vicino.
Uno smaltimento corretto permette un riciclo intelligente dei materiali preziosi.
Si certica che tutte le parti e i componenti contenuti in questo prodotto (L.166/2009), sono stati accurata-
mente controllati e collaudati nei nostri stabilimenti.
The packaging of our products does not contain polluting material, the materials used are environmen-
tal-friendly and recyclable. Please be helpful and properly dispose of the packaging.
Do not leave it, or parts of it, in the environment. In fact it could, particularly concerning the plastic bags,
constitute a danger of asphyxiation for children.
Sort out the materials of the packaging and deliver them to the nearest waste separate collection centres.
Proper disposal allows the recycling of precious materials.
Les emballages de nos produits ne contiennent pas de matériaux polluants, les matériaux utilisés respectent
l’environnement et sont recyclables.
Nous vous prions de collaborer et d’éliminer correctement l’emballage. Ne pas abandonner l’emballage ou
des parties de celui-ci dans l’environement.
Celles-ci, notamment les sachets en plastique, peuvent constituer un danger d’asphyxie pour les enfants.
Séparer les différents matériaux de l’emballage et les déposer auprès du centre de tri le plus proche. Une
élimination correcte permet une récupération intelligente de matériaux précieux.
Die Verpackungen unserer Produkte werden völlig aus umweltfreundlichen und wieder verwertbaren Materia-
len hergestellt. Bitte entsorgen Sie die Verpackungen ordnungsgemäß. Lassen Sie nicht die Verpackung bzw.
einige Bestandteile davon unbewacht. Das Verlassen eines solchen Hinweises könnte zur Gefahr von bei
Kindern Erstickung führen, insbesondere wegen des Vorhandenseins von Plastiktüten. Die Ausschussmateria-
lien aus der Verpackung aussondern und sie ins nahesten Zentrum für Mülltrennung bringen. Eine korrekte
Entsorgung ermöglicht die intelligente Wiederverwertung von wertvollen Materialien.
Los embalajes de nuestros productos no contienen materiales contaminantes: todos los materiales utilizados
respetan el medio ambiente y pueden ser reciclados. Les rogamos que colaboren con nosotros para la
eliminación correcta del embalaje. No tiren los embalajes o parte de ellos al medio ambiente. Las bolsas de
plásticos, particularmente, pueden ser causa de asxia para los niños. Separen los diferentes tipos de
materiales de embalaje y llévenlos al centro de recolección más cercano. Una eliminación correcta permite
un reciclado correcto de los materiales preciosos .
10

GARANZIA_ GUARANTEE_GARANTIE_GARANTIE_GARANTÍA
LINFA
La ringraziamo per aver acquistato un prodotto originale Newform,
costruito con tecnologie avanzatissime e realizzato in un design esclusivo.
Ora Lei possiede un prodotto di qualità che solo una grande Azienda
di lunga esperienza come Newform Le può dare.
Ogni modello Newform deriva da studi, ricerche e sperimentazioni per ottenere il massimo dell’equilibrio
estetico e consentire, inoltre, le migliori condizioni di confort ed ergonomia.
È prerogativa di Newform garantire sempre alta qualità e lunga durata, ragione per cui questo prodotto è
stato fabbricato a regola d’arte e controllato rigorosamente.
NEWFORM S.p.A.
La Newform S.p.A. garantisce l’articolo in oggetto per un periodo di 60 mesi dalla data di acquisto. In caso di necessità
FISCALE O RICEVUTA.
La GARANZIA comprende la sostituzione GRATUITA dell’articolo o del particolare riconosciuto difettoso, per motivi imputabili
alla Newform
La GARANZIA DECADE in presenza di:
-
- danni provocati da incurie d’uso;
- installazione non conforme alle istruzioni di montaggio;
- incidenti, manomissioni, riparazioni errate;
- danni intervenuti durante il trasporto;
-
Sono esclusi i risarcimenti per montaggio e smontaggio del prodotto ed i danni diretti o indiretti causati a persone o cose,
conseguenti la sospensione d’uso o il mal funzionamento del prodotto.
I
We thank you for choosing an original Newform product, an exclusive design
made with extremely advanced technology.
Now you own a quality product which only a large Company with a long lasting experience
such as Newform is able to offer you.
Each Newform model is born after careful study, research and experiments in order to obtain the maximum
aesthetic balance and the best ergonomic and comfort conditions.
It is Newform’s prerogative to guarantee continuous high quality and prolonged durability and this is the
reason why this product has been properly made and rigorously checked.
NEWFORM S.p.A.
Newform S.p.A. will guarantee to replace free of charge faulty item or part which under proper use and installation appears
defective within 5 years from date of purchase provided always:
2) That such defects shall be found to the Company’s satisfaction to have arisen from faulty design, workmanship or materials.
THE COMPANY WILL NOT BE LIABLE due to:
- failure to produce invoice details proving date of purchase;
- damages due to carelessness or during transport;
-
-
- surface deterioration due to cleaning methods not in accordance with instructions.
liable for consequential loss or damage of any kind whatsoever to or in any way caused by the goods or their use.
GB
11

GARANZIA_ GUARANTEE_GARANTIE_GARANTIE_GARANTÍA
LINFA
Nous vous remerçons pour avoir acheté un produit original Newform construit avec
des technologies à l’avant-guard et realisé avec un design exclusif.
Maintenant, vous avez un produit de qualité que seulement une grande enterprise avec beaucoup
d’éxperience comme Newform peût vous garantir.
Chaque modèle de Newform est realisé avec des études, des recherches et des expériments pour obtenir
le maximum equilibre estètique et vous consentir, aussi, les meilleures conditions de comfort et ergonomie.
La prerogative de Newform est garantir toujours la meilleure qualité et une longue durée qui est la raison
pour laquelle ce produit est fabriqué et controllé très rigoreusement.
NEWFORM S.p.A.
La Societé Newform S.p.A. garantit l’article - objèt de la garantie - pendant une durée de 5 ans à compter de la date
reçu. La garantie comprend le remplacement gratuit du produit ou de la pièce reconnus défectueux pour des motifs imputables
à la Societé Newform S.p.A.
LA GARANTIE NE PEUT S’EXERCER DANS les cas suivants:
- défaut de présentation du ticket de caisse ou du reçu prouvant l’achat;
- dommages provoqués par une mauvaise utilisation du produit;
- installation du produit non conforme aux instructions de montage;
-
- dommages survenus pendant le transport;
- détérioration de la surface dûe aux nettoyages non conformes à ceux indiqués dans le manuel d’entretien ci-joint.
Sont également exclus de la garantie les remboursements des frais de montage et de démontage du produit ainsi que les
dommages directs ou indirects causés aux personnes ou aux biens, consécutifs à la suspension d’utilisation ou aux mauvais
fonctionnement du produit.
F
Wir bedanken uns bei Ihnen fuer ein originelles Newform Produkt, das mit modernen
Technologien und exklusivem Design herstellt geworden ist, gewaehlt zu haben.
Yetzt sie haben ein Produkt aus Qualitaet, das nur eine grosse Firma mit einer langen
Ehrfarung wie Newform garantieren kann.
Jedes Newform Modell ensteht sich aus Studien, Recherchen und Experimenten, um das maximum
aestetischen Gleichgewicht sowie die besten Komfort - und Ergonomiestrandards zu erringen.
Newform Vorrecht ist immer ein hoehes Qualitatetniveau und Langfristigkeit zu garantieren.
Aus diesem Grund, diese Produkt kunstlerisch und streng kontrolliert geworden ist.
NEWFORM S.p.A.
Die Newform S.p.A. gewährt für den obengenannten Artikel eine Garantie von 60 Monaten ab Kaufsdatum. Im Notfall
muß der vorliegende, richtig ausgefüllte Garantieschein zusammen mit dem PRODUKT UND DEM KASSENZETTEL ODER DER
QUITTUNG zum Detailhändler gebracht werden. Die GARANTIE umfaßt den KOSTENLOSEN Ersatz des Artikels oder jenes
Teiles, für dessen Schaden die Newform S.p.A. verantwortlich ist.
Niemand ist dazu berechtigt, die Fristen zu ändern oder andere schriftliche oder mündliche Garantien zu erlassen.
Die GARANTIE VERFÄLLT:
- bei Fehlen des Kassenzettels oder der Quittung, die den Kauf bestätigt;
- bei schäden, die durch nachlässigen Gebrauch verursacht werden;
- bei Installationen, die nicht den Montageanleitungen entsprechend vorgenommen werden;
- bei Unfällen, Verletzungen und falschen Reparaturen;
- bei Schäden, die während des Transportes entstanden sind;
-
zurückzuführen ist.
Ausgeschlossen sind die Entschädigungen für die Montage und das Abmontieren, sowie die direkten und indirekten Schäden,
die an Personen oder Dingen verursacht werden und zur Folge haben, weil das Produkt nicht verwendet wird oder schlecht
funktioniert.
D
12

Les damos las gracias por haber comprado un producto original Newform fabricado
con tecnologias muy avanzadas y un designo exclusivo.
Ahora Usted tiene en sus manos un producto de calidad que solo una gran empresa
con mucha experiencia como Newform puede dar.
máximo equilibrio estético y ademas, consentir las mejores condiciones de confort y ergonomia.
Es objectivo de Newform garantizar siempre una alta calidad y una larga duración, razón por la que este
producto ha sido fabricado minuciosamente y por la que ha sido rigurosamente controlado.
NEWFORM S.p.A.
La Newform S.p.A. garantiza el producto por 60 meses a partir de la fecha de compra.
La garantía comprende la sustitución gratuita del producto o de la pieza defectada por culpa de Newform S.p.A..
LA GARANTìA NO TIENE VALOR en los seguientes casos:
- si falta el recibo que prueba la compra;
- daños provocados por falta de cuidado;
- instalación no conforme a las instrucciones;
- daños o reparaciones equivocadas;
- daños causados por el transporte;
-
No están garantizados las personas o cosas que sufren daños directos o indirectos a causa del uso no conforme del grifo.
E
GARANZIA_ GUARANTEE_GARANTIE_GARANTIE_GARANTÍA
LINFA
13

DATA - DATE - DATE - DATUM - FECHA
CONTROLLO E COLLAUDO EFFETTUATO
TEST AND INSPECTION PERFORMED
CONTRÔLE ET ESSAI RÉALISÉ
GEPRUEFT UND KONTROLLIERT
CONTROL Y PRUEBA EFECTUADAS
DA COMPILARE SOLO IN CASO DI NECESSITÀ
TO FILL IN ONLY IF NECESSARY
TIMBRO DEL RIVENDITORE/STAMP OF THE SELLER
Nome/Name
Cognome/Surname
Indirizzo/Address
Telefono/Phone
MODELLO/TYPE
(vedi libretto istruzioni/see instructions for assembling)
GARANZIA_ GUARANTEE_GARANTIE_GARANTIE_GARANTÍA
LINFA
14

15
NOTE

Sesia – (VC) Italy
Commerciale +39/0163459745
IS0153/0
NEWFORM S.p.A.
via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle
Tel. [phone] (r.a.) Fax Amministrativo +39/0163458983 – Fax
www.newform.it [e-mail]
