Nibe SOLAR 40 User guide

LEK
SOLAR 40
SE
Installatörshandbok SOLAR 40
GB
Installer manual SOLAR 40
DE
Installateurhandbuch SOLAR 40
FI
Asentajan käsikirja SOLAR 40
IHB 1650-6
031489

Svenska
Allmänt
Detta tillbehör används då din klimatanläggning instal-
leras tillsammans med solvärme. Se "Kompatibla produk-
ter" nedan för att se vilka anläggningar SOLAR 40 kan
anslutas till.
TÄNK PÅ!
Detta tillbehör kan kräva en uppdatering av
programvaran i din klimatanläggning.
Lägsta mjukvaruversion som krävs är 1031.
TÄNK PÅ!
Vattnet från solfångaren kan nå höga tempera-
turer. Varmvattensidan ska förses med bland-
ningsventil.
Kompatibla produkter
■SMO 40 ■F1145
■F1155
Innehåll
Växelventil (QN23), Ø 28 mm, Klämring1 st
Buntband4 st
Apparatlåda (innehållandes AA5, FA1 och X1).1 st
Värmeledningspasta2 st
Aluminiumtejp1 st
Isoleringstejp1 st
Temperaturgivare (BT54), svart1 st
Temperaturgivare, högtemp (BT53), transparent1 st

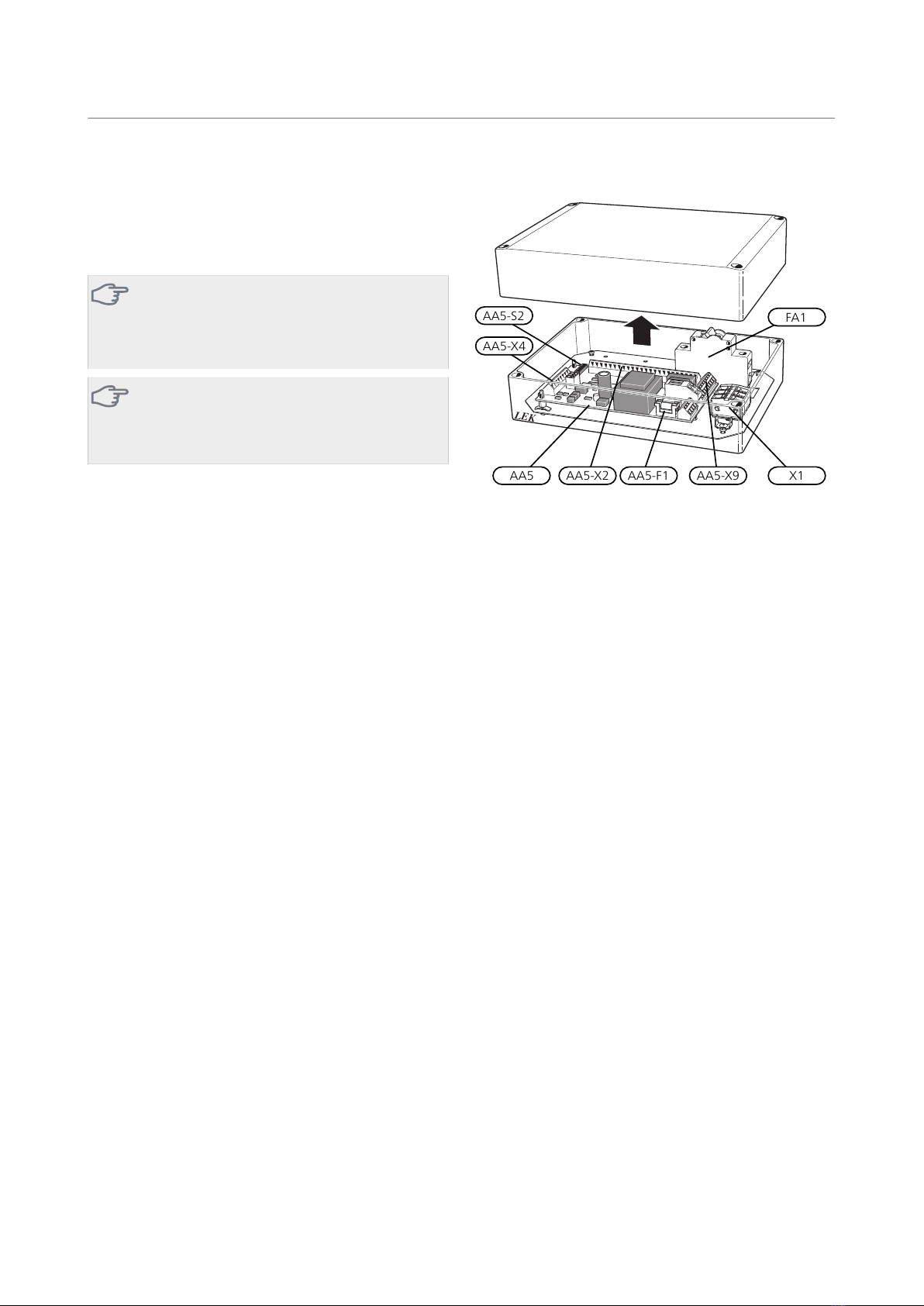

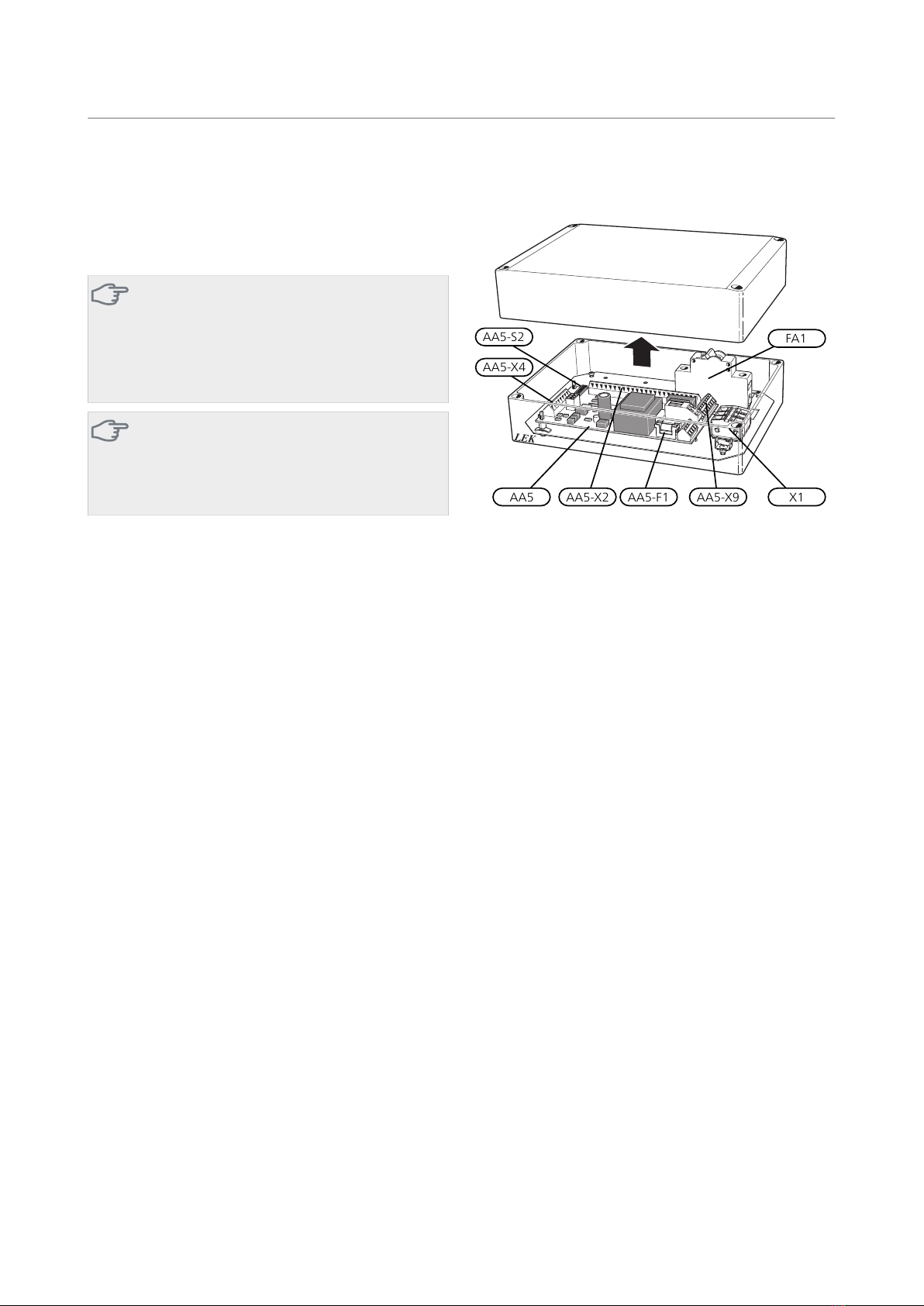

Komponentplacering apparatlåda (AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern blocke-
ring
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard IEC
81346.
3SOLAR 40 | SE

Röranslutning
Laddpump och växelventil
■Placera laddpumpen (GP4) på returledningen till sol-
fångaren enligt principschema.
■Montera växelventilen (QN23) enligt principschema
med port AB som inkommande returledning till värme-
pumpen, port A mot anslutning (4b) på VPAS och port
B mot returledningen från klimatsystemet samt VPAS.
Montera den så att port AB är öppen mot port B när
motorn är i viloläge. Vid signal öppnar port AB mot
port A.

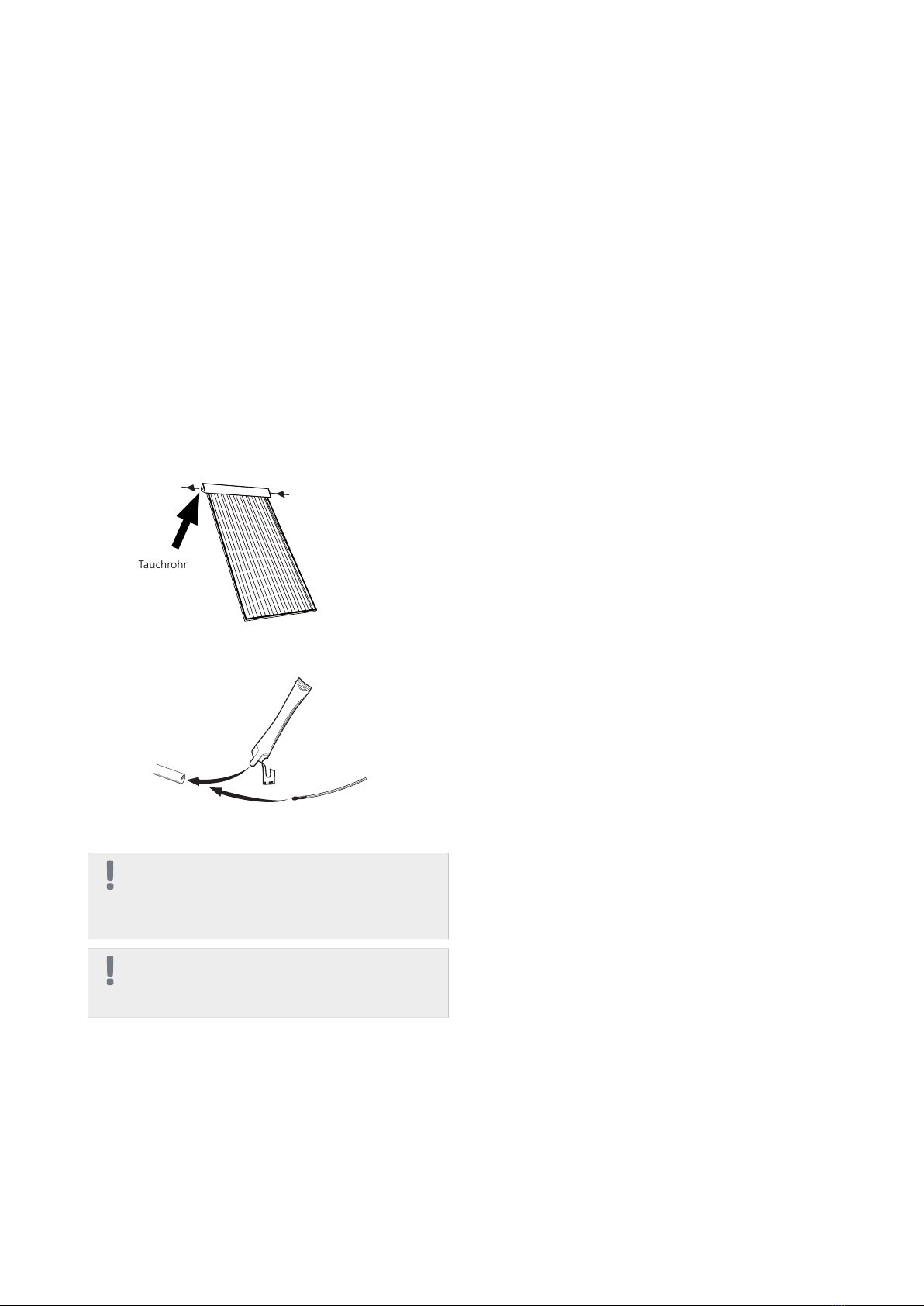

Temperaturgivare
■Givare, solfångare (BT53) placeras i solfångarens dykrör
vid utloppet från solfångaren.
Dykrör
■Givare, solslinga (BT54) placeras i dykrör 8c (VPAS).
Temperaturgivarna monteras med värmeledningspasta
och fixeras med buntband.
OBS!
Givar- och kommunikationskablar får ej förläg-
gas i närheten av starkströmsledning.
OBS!
Se manual för VPAS för mer information.
Lämpliga flöden/solfångararea
Rekommenderat flöde är 50 l/h per m2solfångaryta.
SOLAR 40 | SE4

Principschema
Förklaring
StyrmodulAA25
Temperaturgivare, utomhusBT1
VärmepumpsystemAA25-
EB100-101
Temperaturgivare, varmvattenBT6
Temperaturgivare, extern framledningBT25
VärmepumpEB100-101
LaddpumpGP12
SmutsfilterHQ1
AvtappningsventilQM1
Avstängningsventil, framledningQM31
Avstängningsventil, returledningQM32
AvstängningsventilQM43
BackventilRM11
Tillsats, pannaEM1
Apparatlåta med tillbehörskort (AXC30)AA25
Temperaturgivare, pannaBT52
Expansionskärl, slutetCM5
Shuntstyrd tillsats, pannaEM1
Säkerhetsventil, värmebärarsidaFL10
Shuntventil, tillsatsQN11
BackventilRM12
Klimatsystem 2, shuntat klimatsystem
(ECS 40/ECS 41)
EP21
TillbehörskortAA5
Framledningsgivare, extra klimatsystemBT2
Returledningsgivare, extra klimatsystemBT3
Cirkulationspump, extra klimatsystemGP20
ShuntventilQN11
Solvärmeanläggning/SOLAR 40EP30
SolpanelEP8
PumpstationGP30
Expansionskärl, slutetCM5
Säkerhetsventil, solFL4
Cirkulationspump, solGP4
Avstängningsventil, returledningQM32
AvstängningsventilQM43–45
BackventilRM3–4
Apparatlåta med tillbehörskort SOLAR 40AA25
Givare, solfångareBT53
Givare, solslingaBT54
VäxelventilQN23
Övrigt
Expansionskärl, värmebärarsidaCM1
NivåkärlCM2
Ackumulatortank med solslingaCP 1
Säkerhetsventil, värmebärareFL2
Säkerhetsventil, köldbärareFL3
Påfyllningsventil, köldbärareQM12
Avstängningsventil, köldbärare framQM34
AvstängningsventilQM42
Påfyllnadsventilsats, köldbärareXL15
Beteckningar i komponentplacering enligt standard IEC
81346-1 och 81346-2.
5SOLAR 40 | SE

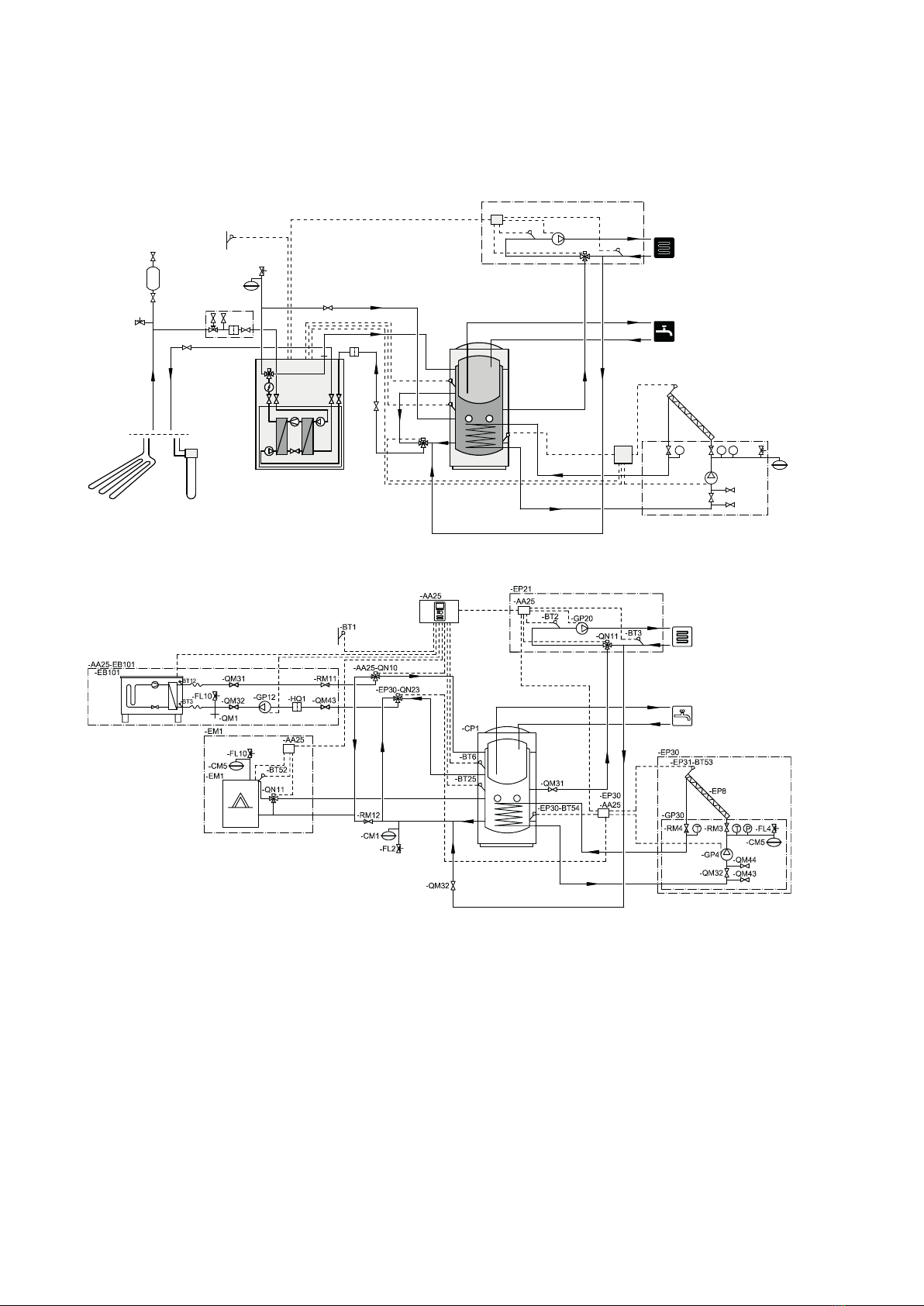

Principschema F1145/F1155 med VPAS och SOLAR 40
-QM31
-FL2
-EB100-FL3
-QM42
-QM12
-EB100-CM2
-EB100-HQ1
-CM1
-QM34
-XL15
-EB100-BT1
-EB100
F1145
-CP1
-QN23
-QM32
-EP30
-EP30
-BT25
-BT6
-BT54
-EB100
-EB100
-EP30-BT53
-EP8
-CM5
-GP4
-QM45
-RM3
-QM43
-QM44
TP-FL4
-RM4 T
-GP20
-BT3
-BT2
-QN11
-EP21
-AA25
-AA25 -GP30
-EP30
-EP12
AB
B
A
Principschema SMO 40 med med luftvattenvärmepump, tillsatsvärme, VPAS och SOLAR 40
SOLAR 40 | SE6

Elinkoppling
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning skall
utföras enligt gällande bestämmelser.
Klimatanläggningen ska vara spänningslös vid
installation av SOLAR 40.
Elschema finns i slutet av denna installatörshandbok.

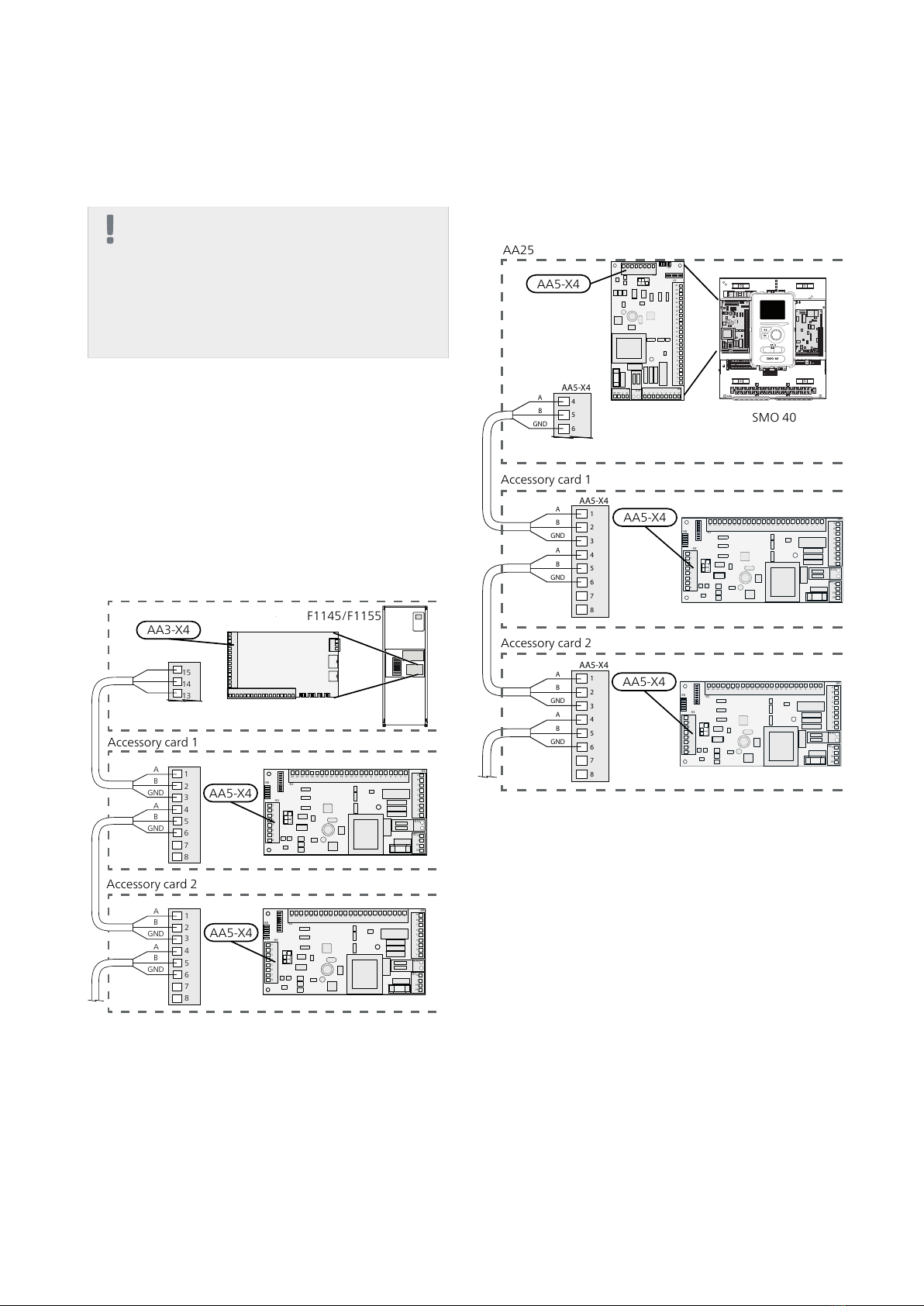

Anslutning av kommunikation
Om flera tillbehör ska anslutas eller redan finns installe-
rade måste de efterföljande korten anslutas i serie med
föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
F1145/F1155
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till värmepumpen på ingångskortet
(plint AA3-X4) i F1145/F1155.
1
2
3
4
5
6
7
8
15
14
13
1
2
3
4
5
6
7
8
ON
1 2 3 4 5 6 7 8
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
ON
1 2 3 4 5 6 7 8
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA3-X4
13
15
14
6
1
2
3
4
5
7
8
6
1
2
3
4
5
7
8
A
B
GND
A
B
GND
A
B
GND
A
B
GND
F1145/F1155
AA5-X4
AA5-X4
Tillbehörskort 1
Tillbehörskort 2
SMO 40
Detta tillbehör innehåller ett tillbehörskort (AA5) som
kopplas mot (AA5-X4) på styrmodul.
1
2
3
4
5
6
7
8
AA5-X4
4
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
5
6
AA5-X4
1
2
3
4
5
6
7
8
AA5-X4
SMO 40
AA5-X4
AA5-X4
AA25
AA5-X4
L N 1 1 0 2 3 4PE
1 2 3 4
LEK
ON
1 2 3 4 5 6 7 8
-X9
-X2
24
20
21
22
23
15
16
17
18
19
10
11
12
13
14
5
6
7
8
9
1
1
NL
PEPE
12345678
2 3 4 5 6 7 8 9
2
3
4
-X8
-X4
-X10
-X1
Tillbehörskort 1
Tillbehörskort 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
7SOLAR 40 | SE

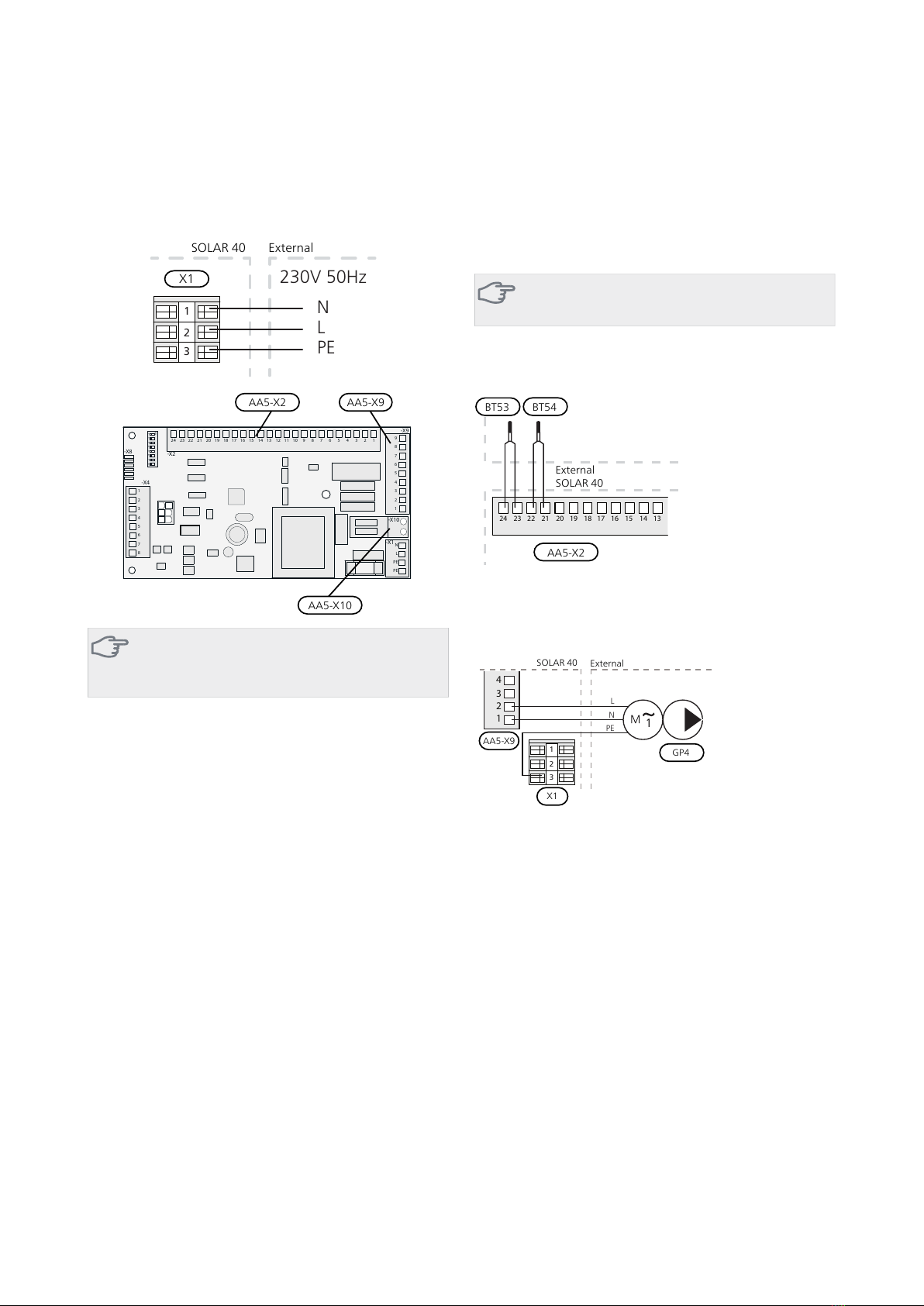

Anslutning av matning
Anslut spänningsmatningen till plint X1 enligt bild.
3
2
1N
230V 50Hz
L
PE
SOLAR40 Externt
X1
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9
AA5-X10
TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max be-
lastas med 2 A (230 V) totalt.
Anslutning av givare
Använd kabeltyp LiYY, EKKX eller likvärdig.
Givare, solfångare (BT53)
Anslut givaren (solfångare) till AA5-X2:23-24.
TÄNK PÅ!
Skarvning av givarkabeln ska uppfylla IP54.
Givare, solslinga (BT54)
Anslut givaren (solslinga) till AA5-X2:21-22.
24 20212223 1516171819 1314
BT53 BT54
AA5-X2
Externt
SOLAR40
Anslutning av cirkulationspump (GP4)
Anslut cirkulationspumpen (GP4) till AA5-X9:2 (230 V),
AA5-X9:1 (N) och X1:3 (PE).
1
2
3
4
L
N
PE
3
2
1
SOLAR40 Externt
AA5-X9
GP4
X1
SOLAR 40 | SE8

Anslutning av växelventilsmotor (QN23)
Anslut motorn (QN23) till AA5-X9:6 (signal), AA5-X9:5
(N) och AA5-X10:2 (230 V).
-X10
1
2
3
4
5
6
7
8
9
L'
N
L
2
1
Svart
Blå
Brun
QN23
AA5-X9
SOLAR40 Externt
Anslutning av eventuell solpanelskylning
Anslut solpanelskylningen (om sådan finns) till AA5-X9:3
(N) och AA5-X9:4 (230 V).
1
2
3
4
5
6
7
8
9
Solpanelskylning
N
L
AA5-X9
SOLAR40 Externt
DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt ne-
dan.
ON
12345678
AA5-S2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
9SOLAR 40 | SE

Programinställningar
Programinställningen av SOLAR 40 kan göras via start-
guiden eller direkt i menysystemet.
TÄNK PÅ!
Se även Installatörshandboken för
F1145/F1155/SMO 40.
Startguiden
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 5.7.
Menysystemet
Om du inte gör alla inställningar via startguiden eller
behöver ändra någon inställning kan du göra detta i
menysystemet.
Meny 5.2 - systeminställningar1)
Aktivering/avaktivering av tillbehör.
Välj: solvärme
1) Gäller NIBE F1145/F1155.
Meny 5.2.4 - tillbehör2)
Aktivering/avaktivering av tillbehör.
Välj: solvärme
2) Gäller NIBE SMO 40.
Meny 5.3.4 - solvärme
Inställningar för solvärme
Fabriksinställ-
ning
ValInställningMeny
8°C1–40°Cstart delta-T5.3.4
4°C0–40°Cstopp delta-T
95°C5–110°Cmax tanktemp
125°C80–200°Cmax solfångar-
temp
nejja/nejfrysskydd
2°C-20°C–20°Cfrys-
skyddstemp
fråntill/frånsolfångarkyl-
ning
110°C80–200°Cstart solfång-
arkylning
Passiv/Aktiv återladdning.
Fabriksinställ-
ning
ValNamnMeny
avav/påpassiv återladd-
ning
5.3.4
110°C50–125°Caktiveringstem-
peratur
50°C30–90°Cavaktiverings-
temperatur
avav/påaktiv återladd-
ning
40°C8–60°Caktivering dT
20°C4–50°Cavaktivering
dT
Meny 5.6 - tvångsstyrning
Tvångsstyrning av de olika komponenterna i värmepum-
pen samt i de olika tillbehören som eventuellt är anslut-
na.
EP30-AA5-K1: Aktivering av cirkulationspump (GP4).
EP30-AA5-K2: Aktivering av eventuell solpanelskylning.
EP30-AA5-K3: Signal till växelventil (QN23).
EP30-AA5-K4: Ingen funktion.
Meny 4.7 - semesterinställning
Fabriksinställ-
ning
ValNamnMeny
fråntill/frånsolfångarkyl-
ning
4.7
SOLAR 40 | SE10

English
General
This accessory is used when your climate unit is installed
together with solar heating. See "Compatible products"
below to see which units SOLAR 40 can be connected
to.
Caution
This accessory may require a software update
in your climate unit.
Lowest software version required is 1031.
Caution
The water from the solar panel can reach high
temperatures. The hot water side must be sup-
plied with a mixing valve.
Compatible products
■SMO 40 ■F1145
■F1155
Contents
Reversing valve (QN23), Ø 28 mm, Clamp ring1 x
Cable ties4 x
Unit box (comprising AA5, FA1 and X1).1 x
Heating pipe paste2 x
Aluminium tape1 x
Insulation tape1 x
Temperature sensor (BT54), black1 x
Temperature sensor, high temp (BT53), transparent1 x
Component location unit box (AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit breaker, 10 AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external block-
ing
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346.
11SOLAR 40 | GB

Pipe connections
Charge pump and reversing valve
■Place the charge pump (GP4) on the return line to the
solar panel according to the outline diagram.
■Install the reversing valve (QN23) according to the
outline diagram with port AB as incoming return line
to the heat pump, port A to connection (4b) on VPAS
and port B to the return line from the climate system
and VPAS. Install it so that port AB is open towards
port B when the motor is in standby. In the event of a
signal port AB opens towards port A.
Temperature sensor
■Sensor, solar panel (BT53) is placed in the solar panel's
submerged tube by the outlet from the solar panel.
Submerged tube
■Sensor, solar coil (BT54) is positioned in submerged
tube 8c (VPAS).
Install the temperature sensors with cable ties with heat
conducting paste.
NOTE
Sensor and communication cables must not be
placed near power cables.
NOTE
See manual for VPAS for more information.
Suitable flows/solar panel area
Recommended flow is 50 l/h per m2solar panel area.
SOLAR 40 | GB12

Outline diagram
Explanation
Control moduleAA25
Temperature sensor, outdoorBT1
Heat pump systemAA25-
EB100-101
Temperature sensor, hot waterBT6
Temperature sensor, external flow lineBT25
Heat pumpEB100-101
Charge pumpGP12
Particle filterHQ1
Tapping valveQM1
Shutoff valve, supply lineQM31
Shut-off valve, return lineQM32
Shut-off valveQM43
Non-return valveRM11
Additional heat, boilerEM1
Unit box with accessory card (AXC30)AA25
Temperature sensor, boilerBT52
Expansion vessel, closedCM5
Mixing valve controlled additional heat,
boiler
EM1
Safety valve, heating medium sideFL10
Mixing valve, additionQN11
Non-return valveRM12
Climate system 2, shunted climate system
(ECS 40/ECS 41)
EP21
Accessory cardAA5
Flow temperature sensor, extra climate sys-
tem
BT2
Return line sensor, extra climate systemBT3
Circulation pump, extra climate systemGP20
Shunt valveQN11
Solar heating installation/SOLAR 40EP30
Solar panelEP8
Pump stationGP30
Expansion vessel, closedCM5
Safety valve, solarFL4
Circulation pump, solarGP4
Shut-off valve, return lineQM32
Shut-off valveQM43–45
Non-return valveRM3–4
Unit box with accessory card SOLAR 40AA25
Sensor, solar panelBT53
Sensor, solar coilBT54
Shuttle valveQN23
Miscel-
laneous
Expansion vessel, heating medium sideCM1
Level vesselCM2
Accumulator tank with solar coilCP 1
Safety valve, heating mediumFL2
Safety valve, brineFL3
Filler valve, brineQM12
Shut off valve, brine flowQM34
Shut-off valveQM42
Filling set, brineXL15
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
13SOLAR 40 | GB

Outline diagram F1145/F1155 with VPAS and SOLAR 40
-QM31
-FL2
-EB100-FL3
-QM42
-QM12
-EB100-CM2
-EB100-HQ1
-CM1
-QM34
-XL15
-EB100-BT1
-EB100
F1145
-CP1
-QN23
-QM32
-EP30
-EP30
-BT25
-BT6
-BT54
-EB100
-EB100
-EP30-BT53
-EP8
-CM5
-GP4
-QM45
-RM3
-QM43
-QM44
TP-FL4
-RM4 T
-GP20
-BT3
-BT2
-QN11
-EP21
-AA25
-AA25 -GP30
-EP30
-EP12
AB
B
A
Outline diagram SMO 40 with air/water heat pump, additional heat, VPAS and SOLAR 40
SOLAR 40 | GB14

Electrical connection
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
The climate unit must not be powered when
installing SOLAR 40.
The electrical circuit diagram is at the end of this Installer
handbook.
Connecting communication
If several accessories are to be connected, or are already
connected, the following cards must be connected in
series with the previous card.
Use cable type LiYY, EKKX or similar.
F1145/F1155
This accessory contains an accessory board (AA5) that
must be connected directly to the heat pump on the in-
put board (terminal block AA3-X4) in F1145/F1155).
1
2
3
4
5
6
7
8
15
14
13
1
2
3
4
5
6
7
8
ON
1 2 3 4 5 6 7 8
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
ON
1 2 3 4 5 6 7 8
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA3-X4
13
15
14
6
1
2
3
4
5
7
8
6
1
2
3
4
5
7
8
A
B
GND
A
B
GND
A
B
GND
A
B
GND
F1145/F1155
AA5-X4
AA5-X4
Accessory card 1
Accessory card 2
SMO 40
This accessory contains an accessory board (AA5) that is
connected to (AA5-X4) on control module.
1
2
3
4
5
6
7
8
AA5-X4
4
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
5
6
AA5-X4
1
2
3
4
5
6
7
8
AA5-X4
SMO 40
AA5-X4
AA5-X4
AA25
AA5-X4
L N 1 1 0 2 3 4PE
1 2 3 4
LEK
ON
1 2 3 4 5 6 7 8
-X9
-X2
24
20
21
22
23
15
16
17
18
19
10
11
12
13
14
5
6
7
8
9
1
1
NL
PEPE
12345678
2 3 4 5 6 7 8 9
2
3
4
-X8
-X4
-X10
-X1
Accessory card 1
Accessory card 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
15SOLAR 40 | GB

Connecting the supply
Connect the power supply to terminal block X1 as illus-
trated.
3
2
1N
230V 50Hz
L
PE
SOLAR40 External
X1
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9
AA5-X10
Caution
The relay outputs on the accessory card can have
a max load of 2 A (230 V) in total.
Connecting sensors
Use cable type LiYY, EKKX or similar.
Sensor, solar panel (BT53)
Connect the sensor (solar panel) to AA5-X2:23-24.
Caution
Sensor cable splicing must fulfil IP54.
Sensor, solar coil (BT54)
Connect the sensor (solar coil) to AA5-X2:21-22.
24 20212223 1516171819 1314
BT53 BT54
AA5-X2
External
SOLAR40
Connection of the circulation pump (GP4)
Connect the circulation pump (GP4) to AA5-X9:2 (230
V), AA5-X9:1 (N) and X1:3 (PE).
1
2
3
4
L
N
PE
3
2
1
SOLAR40 External
AA5-X9
GP4
X1
SOLAR 40 | GB16

Connection of the reversing valve motor
(QN23)
Connect the motor (QN23) to AA5-X9:2 (signal), AA5-
X9:5 (N) and AA5-X10:2 (230 V).
-X10
1
2
3
4
5
6
7
8
9
L'
N
L
2
1
Black
Blue
Brown
QN23
AA5-X9
SOLAR40 External
Connecting solar panel cooling
Connect solar panel cooling (if applicable) to AA5-X9:3
(N) and AA5-X9:4 (230 V).
1
2
3
4
5
6
7
8
9
Solar panel cooling
N
L
AA5-X9
SOLAR40 External
DIP switch
The DIP switch on the accessory card must be set as fol-
lows.
ON
12345678
AA5-S2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
17SOLAR 40 | GB

Program settings
Program setting of SOLAR 40 can be performed via the
start guide or directly in the menu system.
Caution
Also see the Installer manual for
F1145/F1155/SMO 40.
Start guide
The start guide appears upon first start-up after heat
pump installation, but is also found in menu 5.7.
Menu system
If you do not make all settings via the start guide or need
to change any of the settings, this can be done in the
menu system.
Menu 5.2 - system settings1)
Activating/deactivating of accessories.
Select: solar heating
1) Applies to NIBE F1145/F1155.
Menu 5.2.4 - accessories2)
Activating/deactivating of accessories.
Select: solar heating
2) applies to NIBE SMO 40.
Menu 5.3.4 - solar heating
Settings for solarheat
DefaultSelectionSettingMenu
8°C1–40°Cstart delta-T5.3.4
4°C0–40°Cstop delta-T
95°C5–110°Cmax. tank tem-
perature
125°C80–200°Cmax. solar pan-
el temp
noyes/nofreeze protec-
tion
2°C-20°C–20°Canti freeze
temp
offon/offsolar panel
cooling
110°C80–200°Cstart solar pan-
el cooling
Passive/Active recharging.
DefaultSelectionNameMenu
offoff/onpassive rechar-
ging
5.3.4
110°C50–125°Cactivation tem-
perature
50°C30–90°Cdeactivation
temperature
offoff/onactive rechar-
ging
40°C8–60°Cactivating dT
20°C4–50°Cdeactivating
dT
Menu 5.6 - forced control
Forced control of the different components in the heat
pump as well as in the different accessories that may be
connected.
EP30-AA5-K1: Activating the circulation pump (GP4).
EP30-AA5-K2: Activating solar panel cooling.
EP30-AA5-K3: Signal to three way valve (QN23).
EP30-AA5-K4: No function.
Menu 4.7 - holiday setting
DefaultSelectionNameMenu
offon/offsolar panel
cooling
4.7
SOLAR 40 | GB18

Deutsch
Allgemeines
Dieses Zubehör wird genutzt, wenn Ihr Klimatisierungs-
system mit Solarwärme kombiniert wird. Siehe "Kompa-
tible Produkte" unten für Anlagen, mit denen SOLAR 40
verbunden werden kann.
ACHTUNG!
Dieses Zubehör kann eine Softwareaktualisie-
rung Ihres Klimatisierungssystems erforderlich
machen.
Es ist mindestens Softwareversion 1031 erforder-
lich.
ACHTUNG!
Das Wasser vom Solarkollektor kann höhere
Temperaturen aufweisen. Die Brauchwasserseite
ist mit einem Thermomischventil als Verbrüh-
schutz auszustatten.
Kompatible Produkte
■SMO 40 ■F1145
■F1155
Inhalt
Umschaltventil (QN23), Ø 28 mm, Klemmring1 St.
Kabelbinder4 St.
Gerätegehäuse (enthält AA5, FA1 und X1).1 St.
Wärmeleitpaste2 St.
Aluminiumklebeband1 St.
Isolierband1 St.
Fühler (BT54), schwarz1 St.
Fühler, Hochtemp. (BT53), durchsichtig1 St.
Position der Komponenten im Gerätegehäuse
(AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elektrische Komponenten
Sicherungsautomat, 10AFA1
Anschlussklemme, SpannungsversorgungX1
ZubehörplatineAA5
Anschlussklemme für Fühler und extern
geschaltete Blockierung
AA5-X2
Anschlussklemme für Kommunikationslei-
tung
AA5-X4
Anschlussklemme für Umwälzpumpe,
Mischventil und Hilfsrelais
AA5-X9
DIP-SchalterAA5-S2
Feinsicherung, T4AH250VAA5-F1
Bezeichnungen der Komponentenpositionen gemäß
Standard IEC 81346.
19SOLAR 40 | DE

Rohranschluss/Durchflussmesser
Ladepumpe und Umschaltventil
■Bringen Sie die Ladepumpe (GP4) gemäß Prinzipskizze
am Rücklauf zum Solarkollektor an.
■Montieren Sie das Umschaltventil (QN23) gemäß
Prinzipskizze mit Anschluss AB als Rücklauf-Eingangs-
leitung zur Wärmepumpe, Anschluss A an Anschluss
(4b) von VPAS und Anschluss B an der Rücklaufleitung
von Klimatisierungssystem und VPAS. Bringen Sie das
Ventil so an, dass Anschluss AB zu Anschluss B geöffnet
ist, wenn sich der Motor im Ruhezustand befindet. Bei
einem Signal öffnet sich Anschluss AB zu Anschluss A.
Fühler
■Der Solarkollektorfühler (BT53) wird im Tauchrohr des
Solarkollektors am Solarkollektorauslass platziert.
Tauchrohr
■Der Solarspeicherfühler (BT54) ist im Tauchrohr 8c
(VPAS) zu platzieren.
Die Fühler werden mit Wärmeleitpaste befestigt und
per Kabelbinder fixiert.
HINWEIS!
Fühler- und Kommunikationskabel dürfen nicht
in der Nähe von Starkstromleitungen verlegt
werden.
HINWEIS!
Weitere Informationen entnehmen Sie den
Handbuch für VPAS.
Geeignete
Durchflusswerte/Solarkollektorfläche
Der empfohlene Durchfluss beträgt 50 l/h pro m2Solar-
kollektorfläche.
SOLAR 40 | DE20
