Nicols CRAZY LED User manual

CRAZY LED
Manuel d’utilisation
Nouvelle technologie LED
Nous vous recommandons de lire attentivement le manuel avant toute
utilisation.

1-
TABLE DES MATIERES
1. Conseils de sécurité
2. Caractéristiques techniques
3. Réglages de l’appareil
3.1 Face avant
3.2 Fonctions principales
4. Fonctionnement de l’appareil
4.1 Master/Slave
4.2 Télécommande CA-8
4.3 Contrôleur DMX

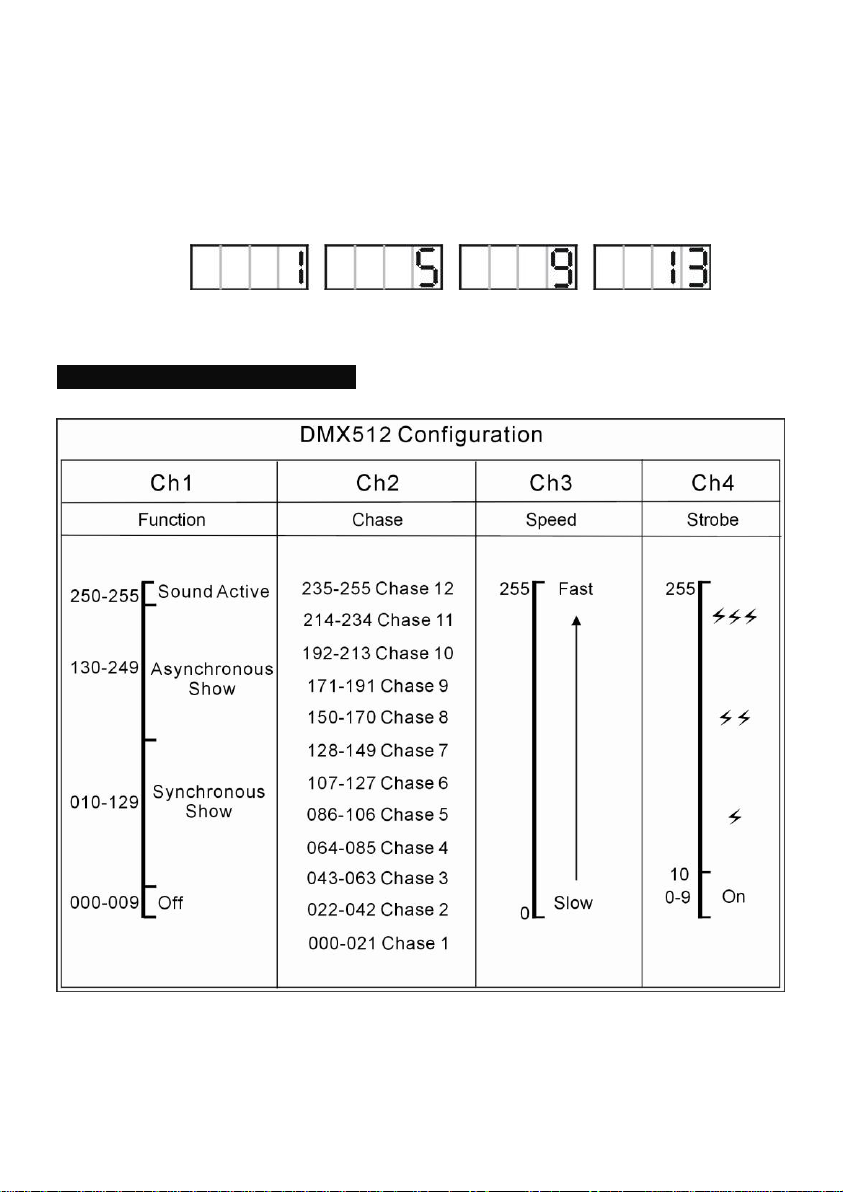

5. Configuration DMX 512
6. Branchement DMX 512
7. Dépannages de l’appareil
8. Entretien de l’appareil

2-
1. CONSEILS DE SECURITE
Lire attentivement les consignes ci-après. Elles contiennent des informations
importantes sur la sécurité de l'installation ainsi que sur l'utilisation et la
maintenance de l'équipement.
Conservez le présent manuel avec l'équipement pour référence ultérieure. En cas de
vente de l'équipement à un autre utilisateur, il est important que le présent manuel soit
joint à l'équipement afin que le nouvel utilisateur dispose des informations nécessaires à
son utilisation et puisse prendre connaissance des mises en gardes relatives à la sécurité.
Lors du déballage de l’appareil, assurez-vous que toutes les pièces sont présentes et
que l’appareil n’a pas été endommagé pendant le transport.
Assurez-vous que l’alimentation est compatible à la tension locale
Il est important de relier le conducteur jaune/vert à la terre afin d’éviter tout choc
électrique.
Débranchez l’appareil avant tout entretien ou réparation
La température ambiante ne doit pas excéder 40°C. Ne pas faire fonctionner l’appareil si
la température est au dessus de 40°C.
Si vous rencontrez des problèmes à l’utilisation, éteignez immédiatement l’appareil.
N’essayez pas de réparer l’appareil par vous même. Les réparations effectuées par du
personnel non qualifié peuvent engendrer des dommages. Il est important de contacter le
revendeur pour toute réparation. Toujours utiliser des pièces de même type.
Ne pas connecter l’appareil à un dimmer.
Ne pas toucher les fils pendant que l’appareil fonctionne afin d’éviter tout choc électrique.
L’appareil est pour une installation en intérieur uniquement et dans un endroit sec. Ne pas
exposer l’appareil à la pluie ou à l’humidité pour éviter tout choc électrique.
Le boitier doit être changé s’il est visiblement endommagé.
Il est IMPERATIF de ne jamais regarder directement la source lumineuse sous risque de
graves séquelles oculaires. ATTENTION aux émissions des LEDS qui pourraient blesser
ou irriter l’œil.
Ne pas exposer la lentille directement aux rayons du soleil pour éviter la surchauffe de
l’appareil et endommager sérieusement l’appareil.
Ne pas connecter plus de 20 appareils sur la même alimentation.

3-
2. CARACTERISTIQUES TECHNIQUES
5 groupes de LED comprenant chacun 64 LED
Contrôle DMX 512 : 4 canaux DMX
3 modes de pilotage: DMX, Master/Slave, Mode musical
Programmes préenregistrés déclenchés au son de la musique
Télécommande CA -8 pour des shows instantanés.
Affichage à LED pour une meilleure navigation
Idéal pour les discothèques, les pubs, les clubs….
Alimentation : 230 V / 50 Hz
Consommation : 40W
LED : 320 au total (80 x Rouges, 80 x Vertes, 80 x Bleues, 80 x Blanches)
Dimensions : 457 x 433 x 286mm
Poids : 7.0 kg
3. REGLAGE DE L’APPAREIL

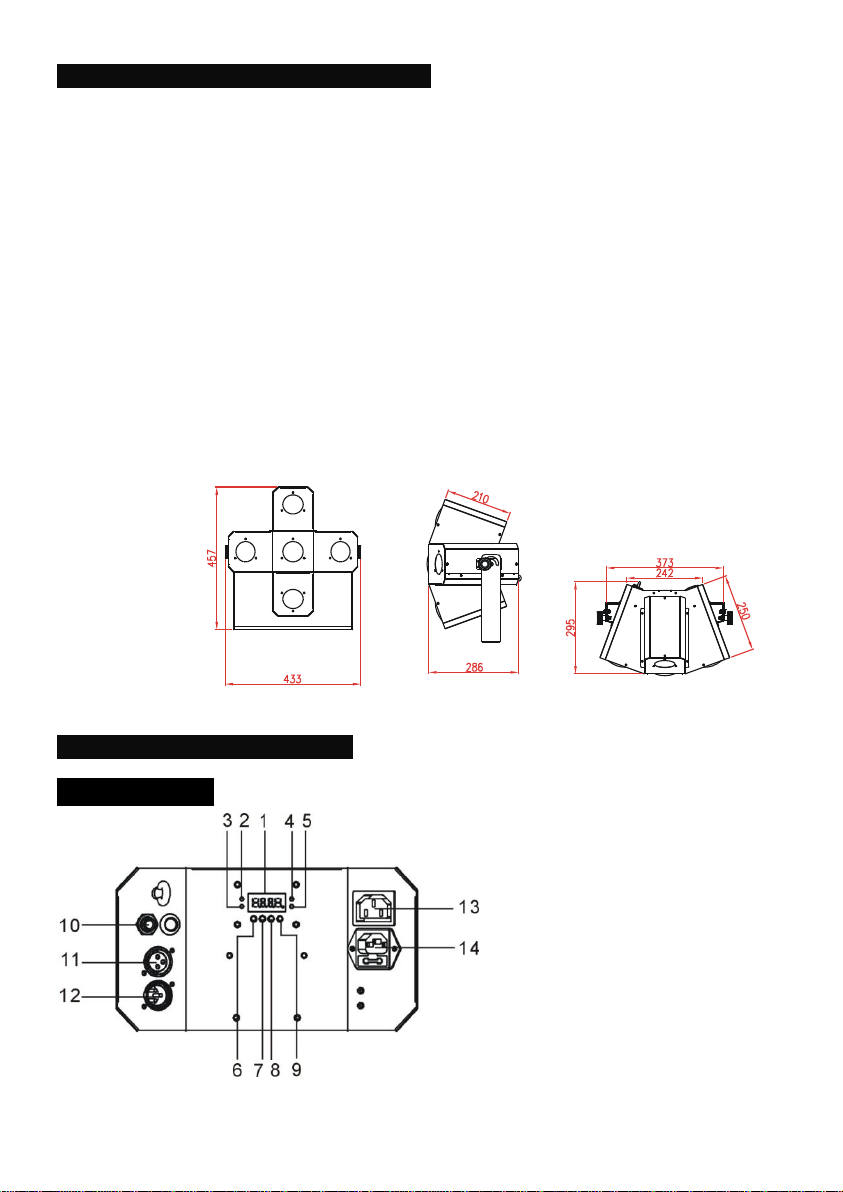

3.1 FACE AVANT

4-
1 AFFICHAGE ECRAN: Permet de voir les différents menus et les fonctions sélectionnées
LED:
2 DMX
ON
Entrée DMX activée
3 MASTER
ON
MODE MASTER
4 SLAVE
ON
MODE ESCLAVE
5 SOUND
CLIGNOTANT
MODE MUSICAL
Boutons:
10 Télecommande : Connexion à la prise jack 6.35 pour le contrôle de l’appareil.
11 Sortie DMX : Dans une configuration DMX 512, utilisez des câbles XLR 3/5 pin pour
relier les unités entre elles.
12 Entrée DMX input : Dans une configuration DMX 512, utilisez un câble XLR 3/5 pin.
13 Sortie principale output : Pour relier les appareils au secteur
14 Entrée principale : Connexion au secteur

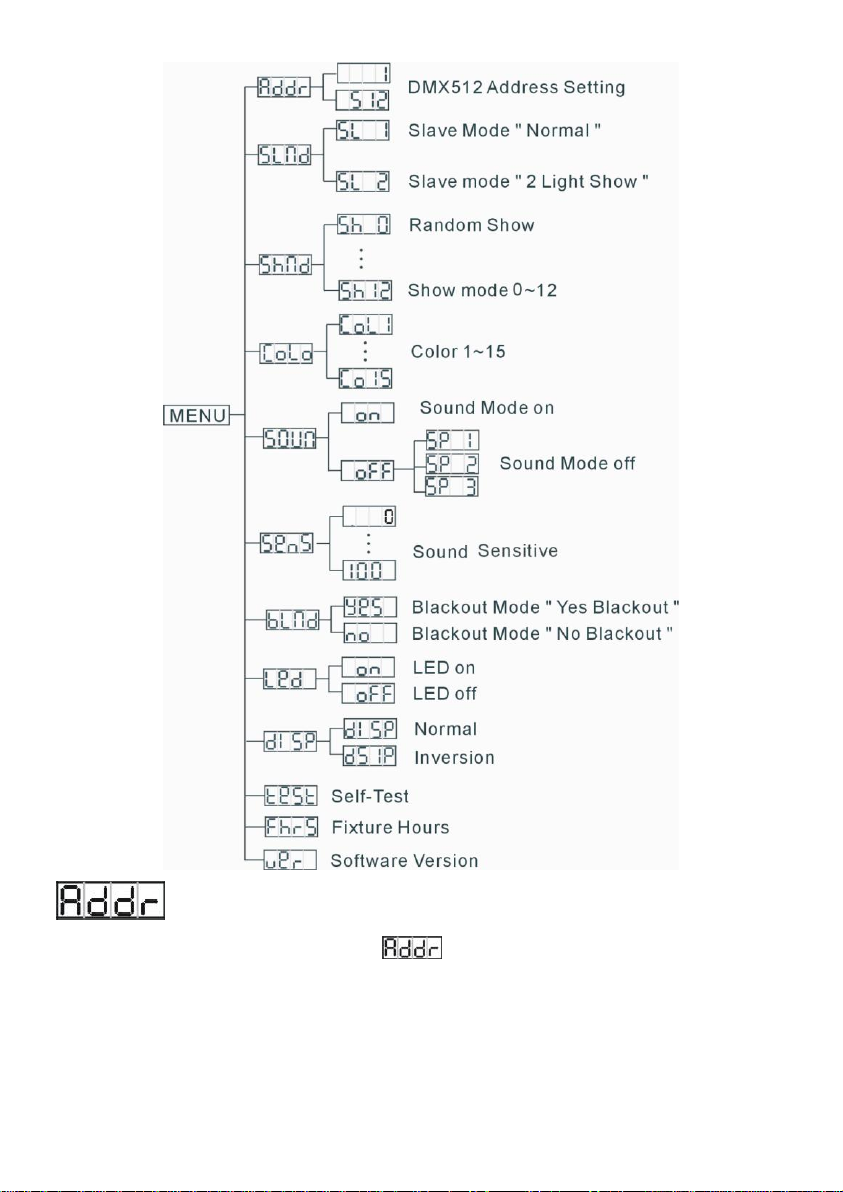

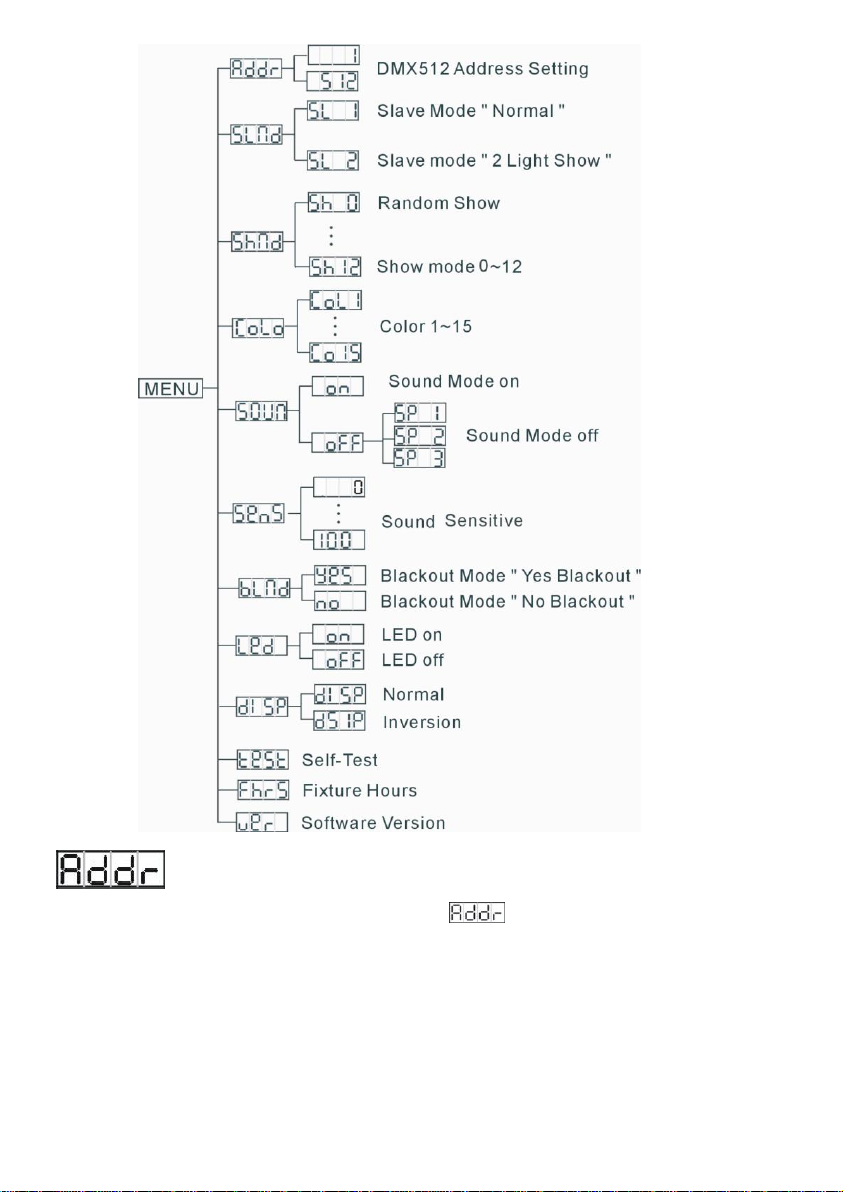

3.2 FONCTIONS PRINCIPALES
Pour sélectionner n'importe quelles fonctions de l'appareil, appuyez sur le bouton MENU
jusqu'à ce que la fonction souhaitée s'affiche. Appuyez sur le bouton ENTER pour
sélectionner la fonction. L'affichage clignote. Utilisez les boutons DOWN et UP pour
changer le mode. Une fois que le mode souhaité a été sélectionné, appuyez sur le bouton
ENTER pour l'activer. A défaut, vous allez retourner automatiquement sur le menu des
fonctions principales sans aucun changement enregistré si vous attendez plus de 10
secondes avant d'appuyer sur le bouton ENTER. Appuyez sur le bouton MENU, si vous
désirez retourner à toutes les fonctions principales sans avoir fait de sélection.
Les fonctions principales sont détaillées ci-dessous
6 MENU
SELECTION DES FONCTIONS
7 DOWN
POUR RETOURNER dans les FONCTIONS
8 UP
POUR AVANCER dans les FONCTIONS
9 ENTER
POUR CONFIRMER la FONCTION de votre choix

5-
Le réglage de l’adresse DMX 512
Appuyez sur le bouton MENU jusqu'a ce que s'affiche. Appuyez ensuite sur le
bouton ENTER. L'affichage clignote. Utilisez les boutons DOWN et UP pour changer
l'adresse DMX 512. Une fois l'adresse sélectionnée, appuyez sur le bouton ENTER pour la
valider. A défaut, vous allez retourner automatiquement sur le menu des fonctions
principales sans aucun changement enregistré si vous attendez plus de 10 secondes avant
d'appuyer sur le bouton ENTER. Appuyez sur le bouton MENU, si vous désirez retourner à
toutes les fonctions principales sans avoir fait de sélection.

6-
Le mode Slave
Appuyez sur le bouton MENU jusqu’à ce que s’affiche. Appuyez sur ENTER.
L'affichage clignote Utilisez DOWN et UP pour sélectionner (slave 1) ou
(slave 2). Une fois le mode choisi, appuyez sur ENTER pour valider. A défaut, vous allez
retourner automatiquement sur le menu des fonctions principales sans aucun changement
enregistré si vous attendez plus de 10 secondes avant d'appuyer sur le bouton ENTER.
Appuyez sur le bouton MENU, si vous désirez retourner à toutes les fonctions principales
sans avoir fait de sélection.
Le mode Show
Appuyez sur le bouton MENU jusqu’à ce que s’affiche. Appuyez sur le bouton
ENTER. Utilisez les boutons DOWN et UP pour sélectionner (Random show / au
hasard) ou (Show 1) ou (Show 2) ou… (show 12). Une fois le
mode choisi, appuyez sur ENTER pour valider. A défaut, vous allez retourner
automatiquement sur le menu des fonctions principales sans aucun changement enregistré
si vous attendez plus de 10 secondes avant d'appuyer sur le bouton ENTER. Appuyez sur
le bouton MENU, si vous désirez retourner à toutes les fonctions principales sans avoir fait
de sélection.
Le mode Couleur
Appuyez sur le bouton MENU jusqu’à ce que s’affiche. Appuyez sur le bouton
ENTER. Utilisez les boutons DOWN et UP pour sélectionner (couleur 1) … ou
(couleur 15). Une fois votre choix effectué, appuyez sur ENTER pour valider. A
défaut, vous allez retourner automatiquement sur le menu des fonctions principales sans
aucun changement enregistré si vous attendez plus de 10 secondes avant d'appuyer sur le
bouton ENTER. Appuyez sur le bouton MENU, si vous désirez retourner à toutes les
fonctions principales sans avoir fait de sélection.
Le mode musical
Appuyez sur le bouton MENU jusqu’à ce que s’affiche. Appuyez sur le bouton
ENTER. Utilisez les boutons DOWN et UP pour sélectionner (mode musical activé)
ou (mode musical désactivé). Appuyez sur le bouton ENTER. Utilisez les boutons
DOWN et UP pour choisir ou ou . Une fois votre choix effectué,

7-
appuyez sur ENTER pour valider. A défaut, vous allez retourner automatiquement sur le
menu des fonctions principales sans aucun changement enregistré si vous attendez plus de
10 secondes avant d'appuyer sur le bouton ENTER. Appuyez sur le bouton MENU, si vous
désirez retourner à toutes les fonctions principales sans avoir fait de sélection.

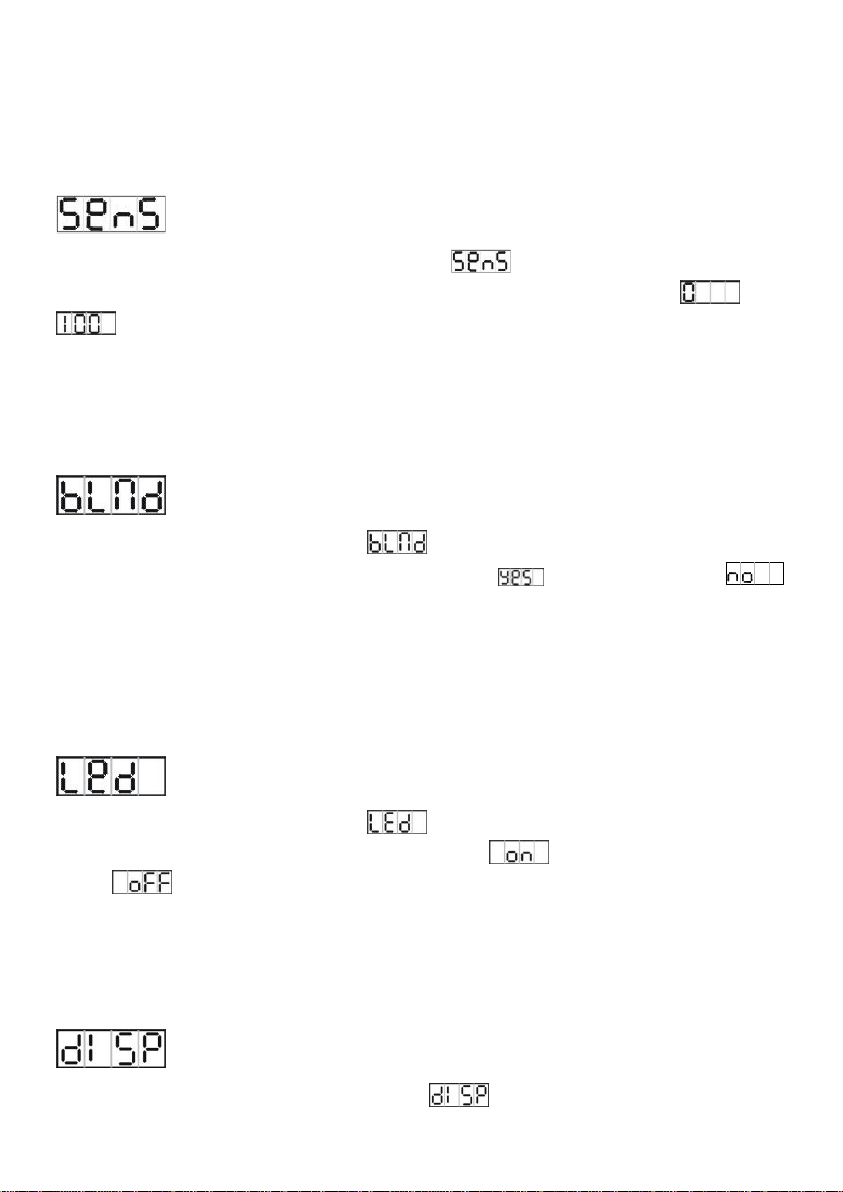

Le mode sensibilité du son
Appuyez sur le bouton MENU jusqu’à ce que s’affiche. Appuyez sur le bouton
ENTER. Utilisez les boutons DOWN et UP pour changer de numéro, de …à
. Une fois votre choix effectué, appuyez sur ENTER pour valider. A défaut, vous
allez retourner automatiquement sur le menu des fonctions principales sans aucun
changement enregistré si vous attendez plus de 10 secondes avant d'appuyer sur le bouton
ENTER. Appuyez sur le bouton MENU, si vous désirez retourner à toutes les fonctions
principales sans avoir fait de sélection.
Le mode Blackout
Appuyez sur MENU jusqu’à ce que s’affiche. Appuyez sur ENTER, l’affichage
clignote. Utilisez DOWN et UP pour choisir le mode (blackout activé) ou
(blackout désactivé). Appuyez sur ENTER pour valider. A défaut, vous allez retourner
automatiquement sur le menu des fonctions principales sans aucun changement enregistré
si vous attendez plus de 10 secondes avant d'appuyer sur le bouton ENTER. Appuyez sur
le bouton MENU, si vous désirez retourner à toutes les fonctions principales sans avoir fait
de sélection.
Affichage LED
Appuyez sur MENU jusqu’à ce que s’affiche. Appuyez sur ENTER, l’affichage
clignote. Utilisez DOWN et UP pour choisir le mode (affichage LED activé) ou le
mode (affichage LED désactivé). Une fois le mode sélectionné, appuyez sur
ENTER pour valider. A défaut, vous allez retourner automatiquement sur le menu des
fonctions principales sans aucun changement enregistré si vous attendez plus de 10
secondes avant d'appuyer sur le bouton ENTER. Appuyez sur le bouton MENU, si vous
désirez retourner à toutes les fonctions principales sans avoir fait de sélection
Affichage LED inversé
Appuyez sur le bouton MENU jusqu’à ce que clignote. Utilisez les boutons DOWN

8-
et UP pour sélectionner (affichage normal) ou (affichage inversé).
Appuyez sur le bouton ENTER pour valider votre choix. Appuyez sur le bouton MENU, si
vous désirez retourner à toutes les fonctions principales sans avoir fait de sélection.
Le Mode Test Automatique
Appuyez sur le bouton MENU jusqu'à ce que s'affiche et clignote. Appuyez ensuite
sur le bouton ENTER. L'affichage indique que l'appareil se met en mode test grâce au
programme pré-enregistré. Appuyez sur le bouton MENU, si vous désirez retourner à toutes
les fonctions principales sans avoir fait de sélection.
Le mode FhRS
Appuyez sur le bouton MENU jusqu'à ce que s'affiche et clignote. Appuyez sur le
bouton ENTER. L'affichage indique le nombre d'heures de fonctionnement de l'appareil.
Appuyez sur le bouton MENU, si vous désirez retourner à toutes les fonctions principales
sans avoir fait de sélection.
La version du Logiciel
Appuyez sur le bouton MENU jusqu'à ce que s'affiche et clignote. Appuyez sur le
bouton ENTER. L'affichage indique le numéro de la version utilisée par l'appareil. Appuyez
sur le bouton MENU, si vous désirez retourner à toutes les fonctions principales sans avoir
fait de sélection.
4. FONCTIONNEMENT DE L’APPAREIL
L'appareil peut fonctionner de trois manières différentes : en mode Master/Slave,
accompagné du contrôleur CA-8 ou d’un contrôleur DMX universel.
Il n’est pas nécessaire d’éteindre l’appareil pour changer l’adresse DMX, la nouvelle
adresse DMX prendra effet immédiatement. A chaque fois que vous allumez l’appareil,
« 7875 » s’affiche. L’appareil est prêt à recevoir un signal DMX et à activer les programmes
préenregistrés.
4.1 MASTER/SLAVE
En configuration MASTER/SLAVE, en reliant toutes les unités, le premier appareil de la
chaîne va contrôler les autres appareils en déclenchant un effet de lumière au son de la
musique. Cette fonction est intéressante dès lors où vous voulez réaliser une démonstration

9-
instantanée.
Vous devez configurer le 1er appareil en mode master et sélectionner
(random show / au hasard), (show 1) ou … (show 12).
L’entrée DMX de l’appareil ne sera raccordée à rien d’autre. La LED master restera allumée
et la LED son se déclenchera au son de la musique.
Les autres unités devront être configurées en mode slave (normal) ou (2
light show). Leurs câbles DMX devront être reliés à la prise jack. La LED sera allumée en
continu.
2-light show
En mode Slave, signifie que l’appareil fonctionne en tant que appareil MASTER
alors que signifie qu'il y a 2 light show. Afin de créer une démonstration plus
importante, vous pouvez sélectionner sur le deuxième appareil pour avoir un effet
de mouvements plus contrasté, même si vous n’utilisez que 2 appareils.
4.2. TELECOMMANDE CA-8
Vous pouvez utiliser la télécommande CA-8 seulement en mode
MASTER/SLAVE. En reliant le câble de la télécommande à l’entrée DMX du
premier appareil, vous contrôlez toutes les autres unités et par conséquent
toutes les fonctions et les modes de ces mêmes unités.
Blackout
Blackout de l’appareil
Function
1. Strobe Blanc
2. Strobe coloré
3. Strobe musical blanc
4. Srobe musical coloré
Sélection des show
(Show de 1à 12)
Select Color
(Color 1-15)
Sélection vitesse
1. Rapide
2. Moyen
3. Lent
Mode
Musical/Strobe
(LED éteinte)
Show
(LED allumée)
La LED clignote
lentement
La LED clignote
rapidement
4.3 CONTRÔLEUR DMX
Si vous utilisez un contrôleur DMX universel pour contrôler les unités, vous devez régler
l'adresse DMX de 1 à 512 pour que les unités puissent recevoir le signal DMX. Appuyez sur
le bouton MENU jusqu'à ce que s'affiche. Appuyez sur le bouton ENTER.
L'affichage clignote. Utilisez les boutons DOWN et UP pour changer l'adresse DMX 512.
Une fois l'adresse sélectionnée, appuyez sur le bouton ENTER et maintenez le bouton

10-
enfoncé jusqu'à ce que l'affichage s'arrête de clignoter ou bien attendre 8 secondes pour
que l'adresse s'enregistre automatiquement. Appuyez sur le bouton MENU, si vous désirez
retourner à toutes les fonctions principales sans avoir fait de sélection.
Veuillez vous référer au tableau ci-dessous pour régler l’adresse DMX des quatre premiers
appareils.
4 channels:
5. CONFIGURATION DMX 512
4 canaux en tant que groupe, nous vous recommandons de vous référer à la configuration
DMX de 4 canaux pour contrôler les autres canaux.

11-
6. BRANCHEMENT DMX 512
Le mode DMX512 est couramment utilisé pour réaliser des effets de lumières. 512 est le
nombre maximum de canaux.
1. Sur le dernier appareil, le câble DMX doit avoir un bouchon de terminaison afin de réduire
les défauts du signal. Il faut alors souder une résistance de 120 Ohm 1/4W entre la
borne 2 (DMX-) et la borne 3 (DMX+) dans une prise XLR 3 points. Raccordez-la à la
sortie DMX du dernier appareil
2. Faîtes une chaine avec les appareils en connectant la sortie de la prise XLR de l'appareil
à l'entrée de l'appareil suivant. Le câble ne doit pas être branché à un câble en Y. Des
câbles inappropriés ou endommagés, des joints soudés ou des connecteurs rouillés
peuvent facilement être à l'origine de la déformation du signal et couper le système.
3. La sortie DMX et les connecteurs d'entrée sont traversés par le courant pour maintenir le
circuit DMX.
4. Chaque unité doit avoir une adresse DMX réglée pour recevoir les données envoyées
par le contrôleur. Le nombre d'adresse est entre 0-511 (habituellement 0 et 1 sont égaux
à 1)
5. Les 3 points XLR sont plus utilisés que les 5 points XLR.
3 points XLR : Borne 1: La terre, Borne 2: signal négatif (-), Borne 3: signal positif (+)
5 points XLR : Borne 1: La terre, Borne 2: signal négatif (-), Borne 3: signal positif (+)
Borne 4/5 : non utilisé

12-
7. DEPANNAGE DE L’APPAREIL
Vous trouverez ci-dessous une liste de problèmes qui pourraient survenir lors de l'utilisation
de votre appareil. Nous vous apportons quelques suggestions pour remédier facilement à la
situation.
A. L'appareil ne fonctionne pas, il n'y a pas de lumière
1. Vérifiez la tension sur le connecteur principal.
2. Vérifiez l’alimentation et le fusible principal.
B.L'appareil ne répond pas au contrôleur DMX
1. La LED DMX doit être allumée. Si ce n'est pas le cas, vérifiez les connecteurs DMX et les
câbles pour voir si le raccordement est correct.
2. Si la LED DMX est allumée et que le canal ne répond pas, vérifiez les réglages de
l'adresse et la polarité du signal DMX.
3. Si vous rencontrez des problèmes avec le signal DMX mais de façon intermittente,
vérifiez les connecteurs ou la carte électronique de l'appareil défaillant ainsi que de
l'appareil précédent.
4. Essayer d'utiliser un autre contrôleur DMX.
5. Vérifiez l'absence d'interférences entre les câbles électriques.
C.Les appareils ne répondent pas à la télécommande CA-8
1. Vous pouvez avoir une coupure dans le câblage DMX. Vérifiez les LED pour savoir si
elles fonctionnent correctement en mode MASTER/SLAVE.
2. L'adresse DMX de l'appareil est fausse. Enregistrez de nouveau la bonne adresse.
D.Les appareils ne répondent pas à la musique
1. Assurez-vous que les appareils ne reçoivent pas de signal DMX
2. Vérifiez si le micro fonctionne en tapotant dessus.
E. Un des canaux ne fonctionne pas correctement
1. Le moteur pas à pas est peut être endommagé ou le câble connecté à la carte est peut
être cassé.
2. Le circuit intégré d'entrainement du moteur sur la carte est peut être usagé.

13-
8. ENTRETIEN DE L’APPAREIL
Le nettoyage de l'appareil (système d’optique interne) doit être fait régulièrement pour que
le rendu lumineux soit optimum. La fréquence du nettoyage de l'appareil dépend
essentiellement de l'environnement dans lequel l'appareil est installé : pièces humides,
enfumées ou sales. De telles conditions peuvent être à l'origine de l'accumulation de
poussière sur les lentilles de l'appareil.
Nettoyez l'appareil avec un chiffon doux et utilisez un liquide de nettoyage pour vitres.
Il est toujours recommandé d'essuyer correctement toutes les pièces de l'appareil.
Nettoyez le système optique externe au moins tous les 20 jours. Nettoyez le système
optique interne au moins une fois tous les mois ou une fois tous les 2 mois.

14-
CRAZY LED
User Manual
Professional Entertainment Technology

15-
TABLE OF CONTENTS
1. Safety Instructions
2. Technical Specifications
3. How To Set The Fixture
3.1 Front panel
3.2 Main functions
4. How To Control The Fixture
4.1 Master/Slave
4.2 Easy controller CA-8
4.3 DMX universal controller
5. DMX 512 Configuration
6. DMX 512 Connections
7. Troubleshooting
8. Fixture Cleaning

16-
1. SAFETY INTRODUCTIONS
Please keep this User Manual for future consultation. If you sell the fixture to another
user, be sure that they also receive this instruction booklet.
Unpack and check carefully there is no transportation damage before using the fixture.
It’s important to ground the yellow/green conductor to earth in order to avoid electric
shock.
Disconnect main power before servicing and maintenance.
Maximum ambient temperature is 40°C. Don’t operate it where the temperature is
higher than this.
In the event of serious operating problem, stop using the fixture immediately. Never try
to repair the fixture by yourself. Repairs carried out by unskilled people can lead to
damage or malfunction. Please contact the nearest authorized technical assistance
center.Always use the same type spare parts.
Do not connect the device to any dimmer pack.
Do not touch any wire during operation and there might be a hazard of electric shock.
To prevent or reduce the risk of electrical shock or fire, do not expose the fixture to rain
or moisture.
The housing must be replaced if they are visibly damaged.
Do not look directly at the LED light beam while the fixture is on.
There are no user serviceable parts inside the fixture. Do not open the housing or
attempt any repairs by yourself. In the unlikely event your fixture may require service,
please contact your nearest dealer.
Due to the magnifying type lens, please keep the lens out of contact with direct sunlight.
Direct sunlight can cause heat to build up inside of the unit, which will seriously damage
unit.
Do not look at the beam light directly to avoid any visual problems.
Possibly hazardous optical radiation emitted from this product.
For power supply, do not connect in series much more than 20 units, use another mains
supply for next 20 units.
Please read the instructions carefully which includes important information
about the installation, operation and maintenance.

17-
2. TECHNICAL SPECIFICATIONS
5 LED clusters, each equips with 64 high power LEDs
DMX 512 control: 4 channels Function, Chase, Speed and Strobe
Three operation modes: DMX, Master/Slave mode, Sound Active
Great built-in programs under Master/Slave triggered by music
Optional easy controller CA-8 for instant lighting shows
LED display for easy navigation
Ideal for discos, pubs, parties, clubs, Mobile DJs, etc
Voltage: 230V / 50Hz
Power consumption: 40W
LED: Total 320pcs (Red 80 pcs / Green 80 pcs / Blue 80 pcs / White 80 pcs)
Dimension: 457 X 433 X 286mm
Weight: 7.0kgs
3. HOW TO SET THE FIXTURE
3.1 CONTROL PANEL

18-
1 Display: To show the various menus and the selected functions
LED:
2 DMX
On
DMX input present
3 MASTER
On
Master Mode
4 SLAVE
On
Slave Mode
5 SOUND
Flashing
Sound activation
Button:
10 Only for remote control: By connect to the 1/4’’ microphone jack to control the unit for
Stand by, Function and Mode function.
11 DMX output: For DMX512 link, use 3-pin XLR plug cable to link the next unit.
12 DMX input: For DMX512 link, use 3/5-pin XLR plug cable to input DMX signal
13 Mains output: Connect to supply mains power for the next unit.
14 Mains input: Connect to supply mains power.
3.2 MAIN FUNCTIONS
To select any functions, press MENU button until the required one is shown on the display.
Select the function by ENTER button and the display will blink. Use DOWN and UP button to
change the mode. Once the required mode has been selected, press ENTER button to
setup or it will automatically return to the main functions without any change after idling 10
seconds. Back to the functions without any change press MENU button.
The main functions are shown below:
6 MENU
To select the programming functions
7 DOWN
To go backward in the selected functions
8 UP
To go forward in the selected functions
9 ENTER
To confirm the selected functions

19-
DMX 512 Address Setting
Press the MENU button up to when the is shown on the display. Pressing ENTER
button and the display will blink. Use DOWN and UP button to change the DMX 512 address.
Once the address has been selected, press ENTER button to setup or automatically exit
menu mode without any change after 10 seconds. Back to the previous functions without
any change press MENU button.
