Nicols STROB 3000 DMX User manual

STROB 3000 DMX
NOTICE D’UTILISATION

A. CONSIGNES DE SECURITE
Veuillez lire attentivement ce manuel d’utilisation, d’importantes informations concernant
l’utilisation, et la sécurité d’installation vous sont fournies.
Veuillez à conserver ce manuel pour toute consultation future
Cet appareil est destiné à un usage professionnel uniquement ! Les flashes lumineux peuvent déclencher
des crises épileptiques chez les personnes sensibles à la photosensibilité
-Déballez l’appareil soigneusement et vérifiez qu’aucun dommage ne soit survenu pendant le
transport
-Ne regardez jamais directement la lampe lorsque celle-ci est allumée
-Débranchez l’appareil avant tout entretien, dépannage ou remplacement de lampe.
-Ne pas ouvrir l’arrière de l’appareil, aucune pièce de substitution ne se trouve à l’intérieur
-Ne pas exposer l’appareil à la pluie ou à l’humidité
-Ne jamais faire fonctionner l’appareil sans la vitre de protection
-Remplacez la lampe lorsque celle-ci est défectueuse, en suivant les instructions du paragraphe D
« REMPLACER LA LAMPE OU LE FUSIBLE »
-Lors du remplacement de la lampe, veillez à laisser l’appareil éteint pendant au moins 15 minutes
-Vérifiez que l’appareil soit relié à la terre
-Ne placez pas l’appareil à proximité de liquides inflammables (distance minimale : 50cm)
-Distance minimale pour la surface illuminée : 10M
-L’appareil doit être placé dans un endroit aéré et ventilé. N’obstruez pas le ventilateur ni les
aérations.
-En cas de contact avec un liquide, débranchez immédiatement l’appareil
-La température extérieure de l’appareil peut atteindre 120°C. Laissez refroidir l’appareil au moins
15 minutes avant toute manipulation
-Ne pas utiliser l’appareil lorsque la température ambiante dépasse 40°C.
-Si vous suspendez l’appareil à une structure. Celle-ci doit pouvoir supporter au moins 10 fois le
poids de l’appareil
-Utilisez toujours des élingues de sécurité comme deuxième système d’accroche.
-Il est indispensable de faire des pauses lors de l’utilisation de l’appareil principalement lorsque la
fréquence du strobe est entre 10 et 20 flashes à la seconde.
B. CARACTERISTIQUES TECHNIQUES
-Alimentation : AC230V, 50/60Hz
-Consommation courante : 8A
-Lampe : Strobe XENON PX-3000
-Fusible : 32 amp
-Dimensions : 472 x 152 x 255 mm
-Poids : 6.7kg

Dans votre carton
-1 x STROB 3000 DMX avec lampe PX-3000
-1 x lyre de fixation
-1 x câble d’alimentation
-1 x notice d’utilisation FR-ENG

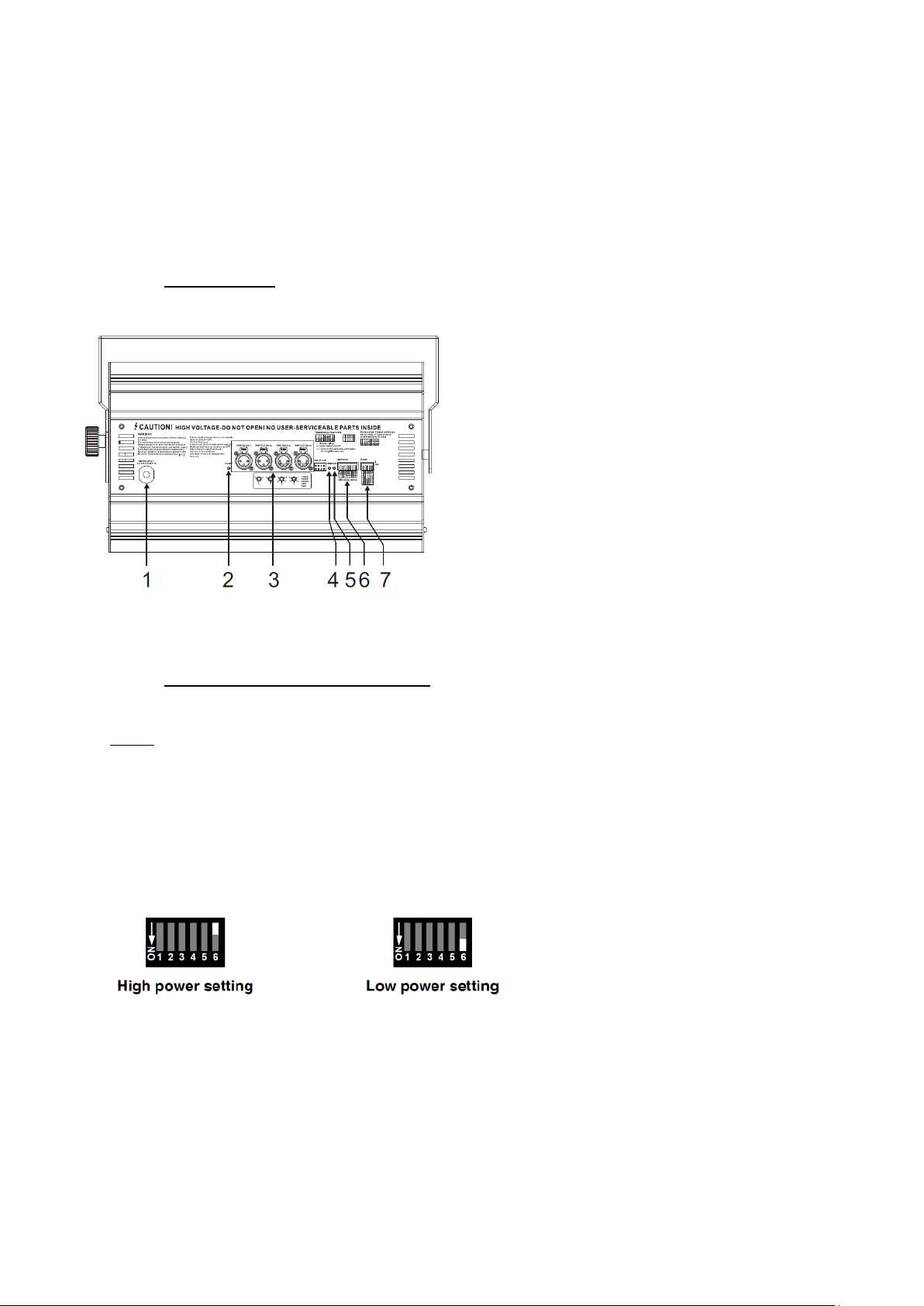

C. FACE ARRIERE
D. REMPLACEMENT DE LA LAMPE ET DU FUSIBLE
LAMPE
Le STROB 3000 DMX propose 2 puissances. La haute puissance permet une intensité de flashes
optimale. La basse puissance réduit le flux électrique et allonge la durée de vie de la lampe. La puissance
se règle via le commutateur #6 (commutateurs MODE) et fonctionne indépendamment des autres
réglages.
La température de la lampe s’auto-régule pour éviter la surchauffe.
Seule la lampe XENON PX-3000 est approuvée pour l’utilisation du STROB 3000 DMX. L’installation
d’une autre lampe peut engendrer des défaillances électriques et nuire à votre sécurité.
1. Alimentation : AC230V, 50/60Hz
2. Flash : indique le statut
3. Entrées/sorties DMX
4. Signal de mise en marche (ON/OFF)
5. Data : indique le statut
6. Commutateurs ADRESSES DMX (1, 3, 4)
7. Commutateurs MODE DMX / AUTO
Haute puissance
Basse puissance

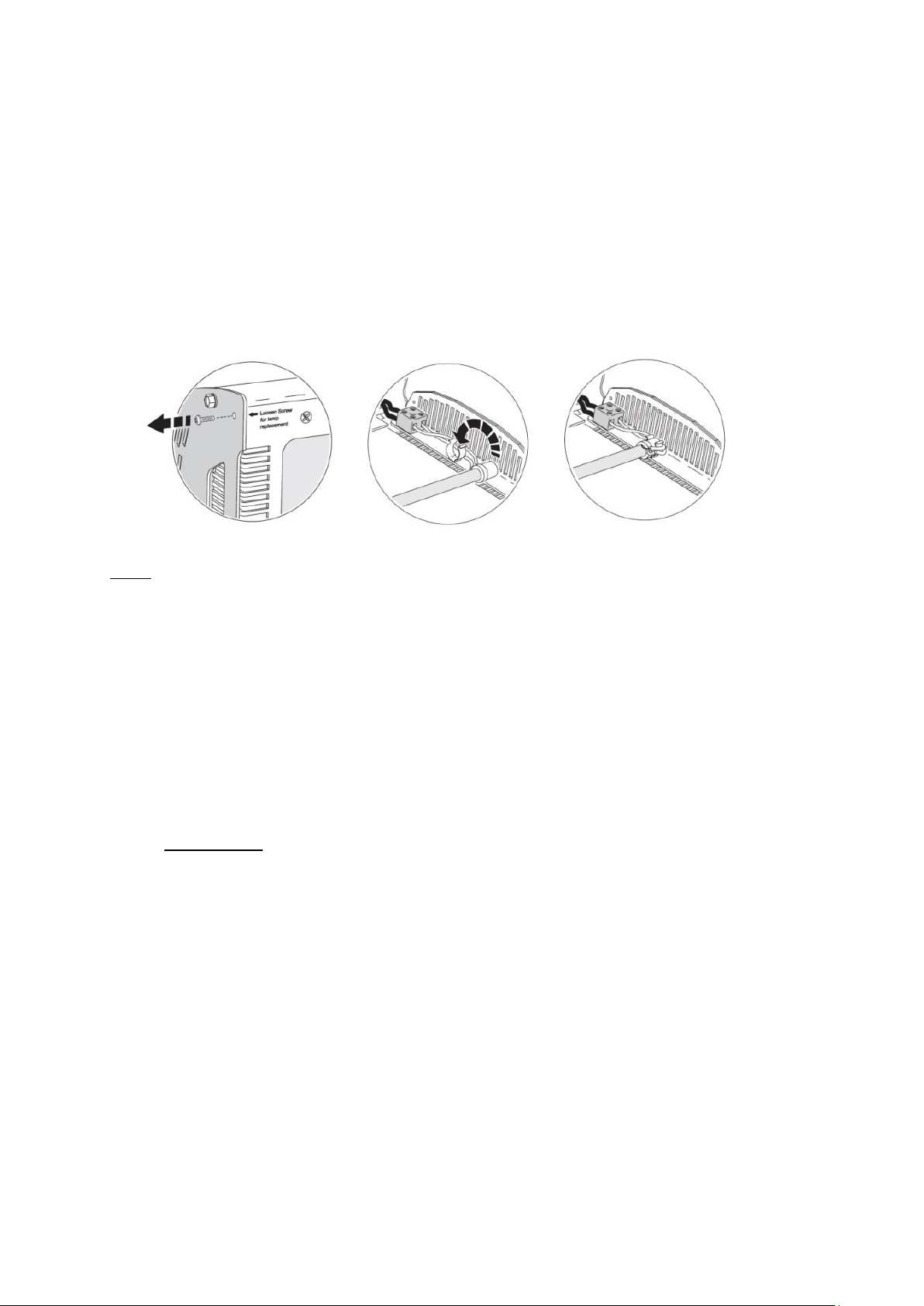

-N’effectuez le remplacement de la lampe que lorsque l’appareil est éteint depuis minimum 15
minutes !
-Vérifiez que l’appareil soit en position OFF et débranché du secteur
-Dévissez les 2 vis situés sur les côtés de l’appareil et retirez la façade vitrée
-Débranchez les fils au niveau du terminal. Retirez la lampe
-Positionnez la nouvelle lampe
-La faire pivoter pour qu’elle entre correctement dans les clips, branchez les fils
-Remettez la façade vitrée et vissez-la sur les côtés de l’appareil
FUSIBLE
Le fusible utilisé dans cet appareil est de 32 amp time-delay qui offre une protection en cas de
surcharge électrique. Si la diode ON/OFF ne s’allume pas lorsque l’appareil est censé être en
marche, le fusible peut être à remplacer. Si le fusible est à remplacer trop souvent, contactez votre
revendeur.
-Vérifiez que l’appareil soit en position OFF et débranché du secteur.
-Dévissez le support du fusible qui se trouve à côté du branchement du câble d’alimentation à
l’arrière de l’appareil
-Otez le fusible et remplacez-le par un identique : 32amp 10.3x38mm time-delay.
E. MODE DMX
Le STROB 3000 DMX offre des connecteurs XLR 3-pin et 5-pin. Pin 1 = GND / pin 2 = signal
négatif / pin 3 = signal positif / pin 4 et 5 = pas utilisés
Les connecteurs sont branchés en parallèle : les 2 entrées sont connectées aux 2 sorties. Pour une
connexion plus fiable, utilisez une entrée et une sortie.
Connectez l’appareil avec le reste de la chaîne DMX par le branchement XLR en partant de la
sortie de l’appareil vers l’entrée de l’appareil suivant. Il est possible de connecter jusqu’à 31
appareils.

Sur le dernier appareil, le câble DMX doit avoir une terminaison Mettre une résistance de 120
Ohms 0.25W entre le pin 2 (DMX -) et le pin 3 (DMX +). La brancher directement dans la sortie
DMX du dernier appareil.
Utilisez des câbles destinés aux appareils classés RS-485. Les câbles standards ne permettent pas
une transmission fiable sur de grandes longueurs. Les câbles 24 AWG peuvent être utilisés
jusqu’à 300 mètres. Utilisez un câble de plus gros calibre ou un amplificateur pour des distances
plus importantes.
LES DIFFERENTS CANAUX
Les options en mode DMX sont ajustables grâce aux commutateurs MODE situés à l’arrière de
l’appareil.
1-CH DMX :
permet d’ajuster la valeur du strobe de 0 flash à la seconde à un taux maximal de flashes et de
déclencher l’effet blinder depuis le contrôleur. Pour sélectionner le mode 1-channel, mettre les
commutateurs 1 à 4 sur OFF et le commutateur 5 sur ON
CANAL
VALEUR
Rythme
FONCTION
1
0 - 5
6 - 249
250 - 255
0 - 1
2 - 98
98 - 100
Blackout
Flashes lents à rapides
Continuous “Blinder” effect
3-CH DMX :
Permet de contrôler l’intensité des flashes ainsi que la durée et le rythme. Pour sélectionner le
mode 3-channel, mettre les commutateurs 1 à 5 sur OFF.
CANAL
VALEUR
Rythme
FONCTION
1
0 -
5
6 - 255
0 -
1
2 - 100
Intensité du flash
Blackout
Minimum to maximum
2
0 - 255
0 - 100
Durée du flash
0 - 650 ms @ 50 Hz AC, or
0 - 530 ms @ 60 Hz AC
3
0 -
5
6 - 255
0 -
1
2 - 100
Rythme du flash
No flash (single flash with ch. 1)
0.5 - 17 Hz @ 50 Hz AC, or
0.6 - 20 Hz @ 60 Hz AC

4-CH DMX
Propose 6 effets spéciaux en plus de l’intensité, de la durée et du rythme. Pour sélectionner le
mode 4-channel, mettre les commutateurs 1, 2, 3, 5 sur OFF et le commutateur 4 sur ON.
CANAL
VALEUR
Rythme
FONCTION
1
0 -
5
6 - 255
0 -
1
2 - 100
Intensité du flash
Blackout
Minimum to maximum
2
0 - 255
0 - 100
Durée du flash
0 - 650 ms @ 50 Hz AC, or
0 - 530 ms @ 60 Hz AC
3
0 -
5
6 - 255
0 -
1
2 - 100
Rythme du flash
No flash (single flash with ch. 1)
0.5 - 17 Hz @ 50 Hz AC, or
0.6 - 20 Hz @ 60 Hz AC
4
0-1
2-16
16-33
33-50
50-67
67-84
84-100
0-5
6-42
43-85
86-128
129-171
172-214
251-255
Effets pré-enregistrés
No effect
Ramp-up
Ramp-down
Ramp up/Down
Lightnings
Random
Spikes

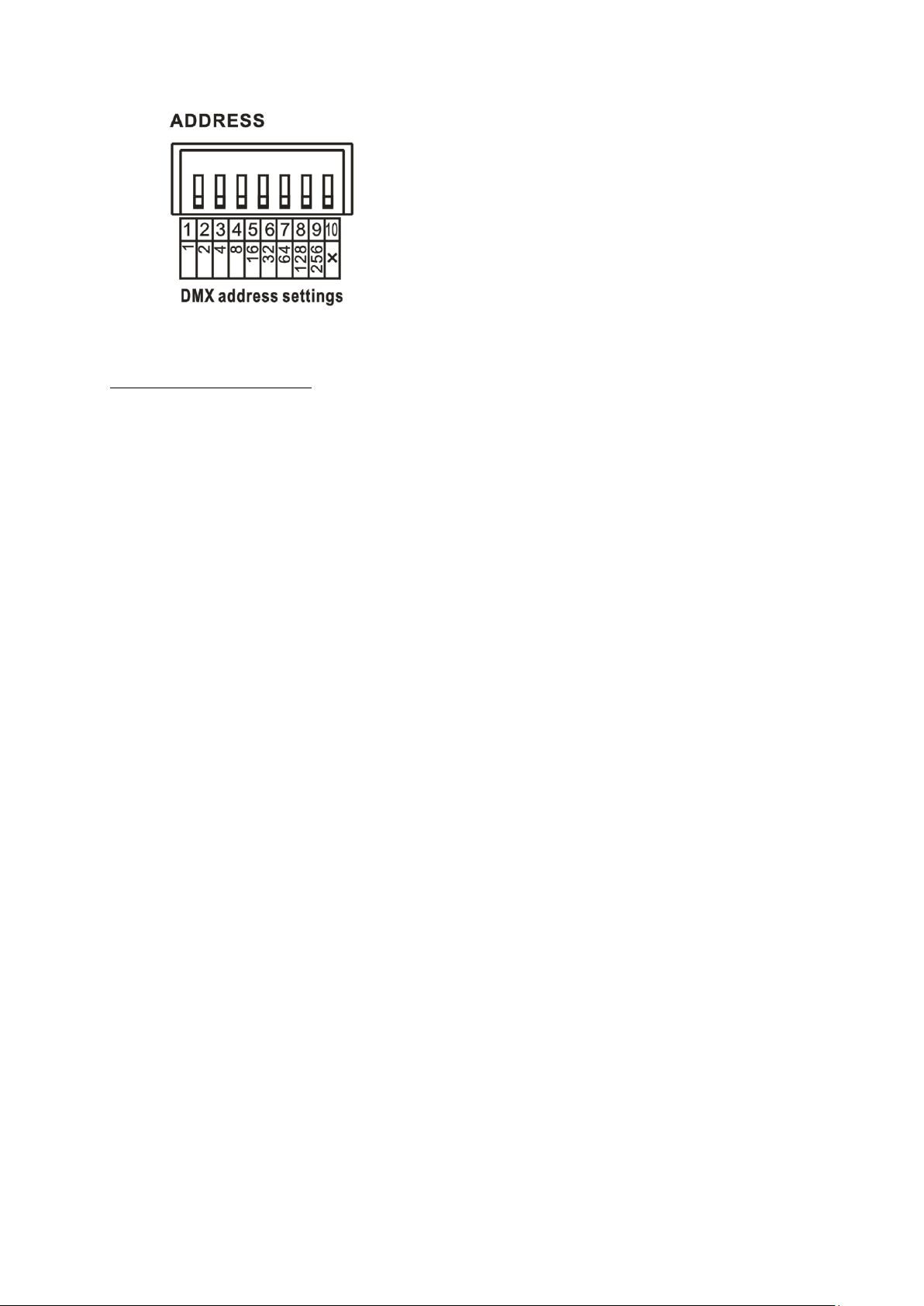

CONFIGURATION DES ADRESSES
Référez-vous au tableau ci-dessous pour configurer les adresses. Plusieurs STROB 3000 DMX peuvent
partager une même adresse si le contrôle individuel n’est pas requis
Commutateurs
ADRESSES
# 1
# 2
# 3
# 4
# 5
# 6
# 7
# 8
# 9
#10
Valeur
1
2
4
8
16
32
64
128
256
Pas
d’effet
Exemple
Appareil 1 : #1 = ON
Appareil 2 : #1 + #2 + #3 = ON (1+2+4 = 7)
Appareil 3 : #1 + #3 + #4 = ON (1+4+8=13)
Appareil 4 : #1 + #2 + #5 = ON (1+2+16=19)

RESUME CONTRÖLE DMX
Intensité : L’intensité du flash peut être réglé du minimum (=blackout) au maximum dans les
canaux DMX 1, 3 et 4. L’intensité est maximale dans le mode DMX 1. Elle peut être réduite en
sélectionnant des puissances moindres dans les autres modes DMX
Durée : la durée peut varier de 0 à 650ms dans le canal 2 des modes DMX 3 et 4. La durée du
flash est fixe dans le mode DMX 1.
Rythme : le rythme peut varier de 0 flash à la seconde à 17.5 flashes en 50 Hz dans le canal 3 des
modes DMX 3 et 4. Le rythme peut également être ajusté dans le mode DMX 1.
Effets pré-enregistrés : les effets sont accessibles par le canal 4 du mode DMX 4. Les effets
peuvent variés selon les réglages d’intensité, de durée et de rythme.
Ramp up = accroissement graduel de l’intensité puis blackout
Ramp down = diminution graduelle de l’intensité
Ramp up-down = l’intensité augmente et diminue graduellement
Random flash = intensité et rythme du flash variable.
Lightning = éclairs. La durée n’est pas ajustable
Spikes = la lampe reste en veille entre les flashes et ne s’éteint pas.
Blind effect = lorsque la lumière reste allumée. Cet effet est possible dans les 3 types de modes
DMX. Dans les modes DMX 3 et 4 –canal 1, vous pouvez régler le Blind Effect en effectuant la
combinaison suivante : durée = 250ms, rythme = 4 flashes/sec ou durée = 50ms, rythme = 20
flashes/sec.
Single flash = pour déclencher des flashes uniques, régler l’intensité et le rythme sur 0 dès le
départ, puis ajuster l’intensité sur le mode DMX 1. Quand la valeur est remplacée, la lumière va
flasher une fois avec l’intensité, la durée et le rythme programmé.

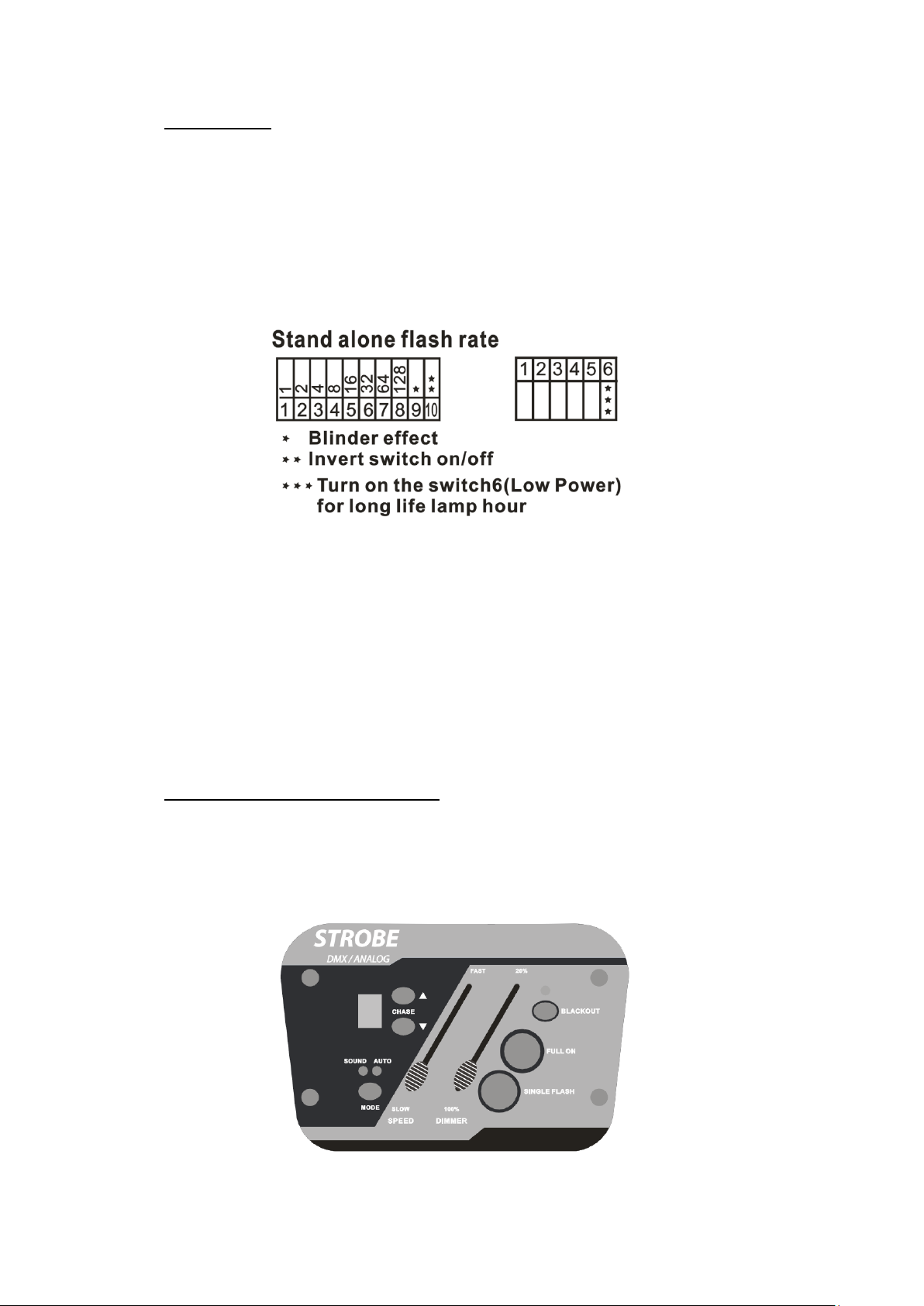

F. MODE AUTO
-Mettre l’appareil sur ON
-Commutateurs MODE : mettre #1 sur ON, #2 à #5 sur OFF, le #6 sur ON pour une puissance
faible ou sur OFF pour une puissance forte.
-Sélectionner un rythme de flashes ou le Blinder Effect. Programmer un rythme : utilisez les
commutateurs ADRESSES pour calculer et ajuster les valeurs selon le tableau ci-dessous
-Pour activer un rythme de 10 flashes par seconde sur un courant 50 Hz, la valeur des
commutateurs = 251.
-Pour sélectionner le Blinder Effect, #9 sur ON
-Mettre #10 sur OFF pour opérations OFF et sur ON pour opérations ON

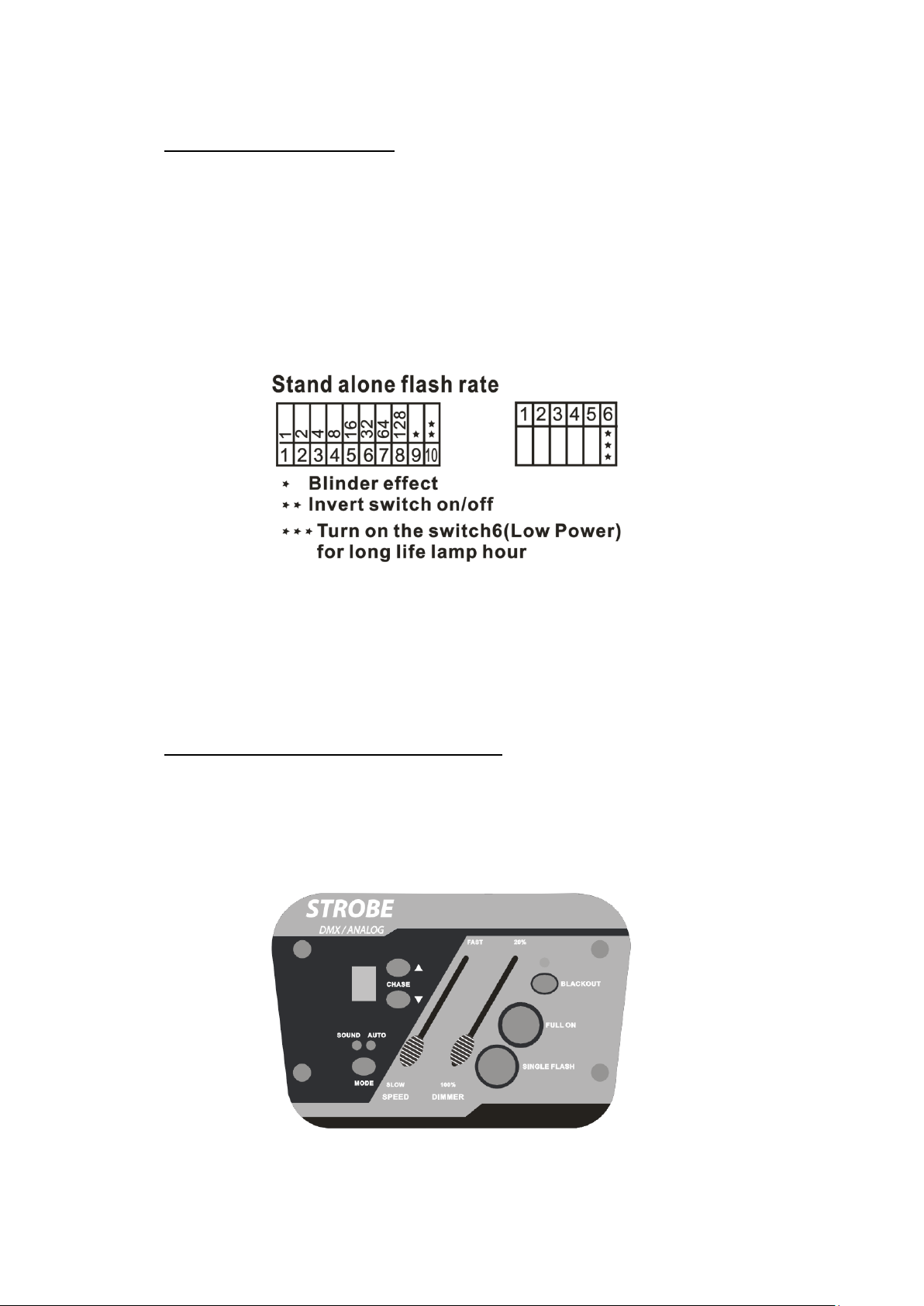

G. TELECOMMANDE BF-04D (option)
Lorsque la télécommande BF-04D est connectée et que vous appuyez sur le bouton FULL ON de
celle-ci, le STROB 3000 DMX s’active avec le chase et l’intensité contrôlée.
Pour sélectionner ses différentes fonctions, mettre le commutateur MODE #2 sur ON.
* Effet Blinder
** Inverser switch ON/OFF
*** mettre #6 sur ON (puissance faible)pour augmenter la durée d’utilisation de la lampe

La télécommande BF-04D possède::
-Des curseurs de contrôle pour le réglage de la vitesse et de l’intensité
-Bouton de contrôle du Blinder Effect : FULL ON. Lorsque la LED du Blackout est allumé, cela
veut dire que le chase est arrêté
-Bouton de contrôle de flash unique ou synchronisation des flashes : SINGLE FLASH. Lorsque la
LED du Blackout est allumé, cela veut dire que le chase est arrêté
-Boutons de réglage du numéro des chases
-Boutons d’activation des modes chase: AUTO/SOUND
DATA CONNEXION
La télécommande est reliée au STROB 3000 DMX par un câble data XLR 3-pin. D’autres appareils
peuvent être reliés en série, de la sortie vers l’entrée. Ne terminez pas la chaîne par un appareil contrôlé
par le DMX, au risque de modifier les fonctions de la télécommande.
OPERATION
Intensité: l’intensité du flash est contrôlée de 20% à 100% grâce au curseur DIMMER. L’intensité
maximale peut être réduite si le commutateur #6 du mode DMX est sur ON.
Chase Speed: la vitesse du chase est contrôlée de lent à rapide grâce au curseur SPEED. Le bouton
BLACKOUT alterne le chase ON/OFF. La diode est allumée lorsque le chase s’arrête et éteinte lorsque le
chase fonctionne.
Chase Number: en appuyant sur les boutons CHASE, vous alternez les numéro de Chase.
Chase Mode: alternez les modes du chase en appuyant sur le bouton MODE. Vous passerez du mode
Musical au mode Auto. La LED correspondant au mode activé va s’allumer.
Blind Effect: Le Blinder Effect est contrôlé grâce au bouton FULL ON. L’intensité est à son maximum.
La puissance de la lampe s’auto-régule pour éviter la surchauffe.
Single Flash: pour déclencher des flashes uniques, vous pouvez appuyer sur le bouton SINGLE FLASH.
Pour cela, activez le BLACKOUT en appuyant sur le bouton correspondant (la LED s’allume) puis
appuyez sur le bouton SINGLE FLASH pour déclencher le flash.
H. TEST
Pour lancer un test, mettre sur ON le commutateur MODE # 3. Peu importe que le STROB 3000 DMX
receive un signal DMX, il lancer automatiquement un test d’intensité, de vitesse de la lumière ainsi qu’un
Blind Effect.

STROB 3000 DMX
USER GUIDE

A. SECURITY INFORMATION
Please read carefully the instruction, which includes important information about the
installation, usage and maintenance; Keep this user guide for future consultation
This product is for professional use only! Flashing lights is known to trigger epileptic seizures to people
who are photosensitive.
-Unpack and check carefully that there is no transportation damage before using the unit
-Do not stare directly into the light. Never look at an exposed lamp while it is lit.
-Always unplug the device before lamp or fuse replacement.
-Do not remove the rear cover : there are no user-serviceable part inside.
-Do not expose the fixture to rain or moisture
-Never operate the fixture with the front glass open, missing or damaged
-Replace the lamp when it becomes defective or worn out (follow the instructions detailed in
section D « REPLACE THE LAMP OR FUSE »)
-When replacing the lamp, allow the fixture to cool for at least 15 minutes before opening the
fixture or removing the lamp
-Always ground (earth) the fixture electrically
-Keep all combustible/flammable materials and liquids at least 0.50m away from the fixture.
-Minimum distance to illuminated surface : 10M
-Be sure to locate the unit in a place with adequate ventilation. Be sure that no ventilation slots are
blocked.
-Be careful that no liquids or other objects can enter into the unit. If this ever happens, disconnect
the main power immediately.
-The exterior of the fixture can reach temperatures up to 120°C. Allow the fixture to cool down for
at least 15 minutes before handling
-Do not operate the fixture if the ambient air temperature exceeds 40°C.
-When suspending the fixture above ground level, verify the structure can hold at least 10 times
the weight of all installed devices.
-Use approved means of secondary attachement such as safety cables..
-Avoid extending periods of continuous flashing, particularly at frequencies of 10 to 20 flashes per
second.
B. TECHNICAL SPECIFICATIONS
-Power : AC230V, 50/60Hz
-Current consumption : 8A
-Lamp : Strobe XENON PX-3000
-Fuse : 32 amp
-Dimensions : 472 x 152 x 255 mm
-Weight : 6.7kg

In the box
-1 x STROB 3000 DMX with lamp PX-3000
-1 x bracket
-1 x power cable
-1 x user guide FR-ENG
C. REAR PANEL
D. REPLACE THE LAMP AND FUSE
LAMP
STROB 3000 DMX provides high and low power settings. The high power setting provides maximum
flash intensity, the low power setting reduces output and extends lamp life. The setting is selected on pin
6 of the Mode dipswitch and applies regardless of the other switch settings.
The lamp is electronically regulated to prevent overheating.
Warning : only PX-3000 xenon lamp is approved in the STROB 3000 DMX. Installing a lamp that is not
approved may create a safety hazard or damage the fixture
1. Main power : AC230V, 50/60Hz
2. Flash : indicate flash status
3. DMX signal interface : input/output
4. Power indicator : indicator power status
5. Data : show signal status
6. Dip address : set signal address in 1/3/4
channel DMX mode
7. Mode : dipswitch to set function mode

-Make sure the device has been turn off for at least 15 minutes before replacing the lamp !
-Make sure the fixture is disconnected from AC power
-Remove the 2 marked screws on the sides of the fixture and open the front glass door.
-Disconnect the lamp wires at the screw terminals. Lift the old lamp out of the holder
-Replace a new lamp instead of the old.
-Lift and turn the lamp over so that the leads loop around the ends as shown, then press the lamp
into the clips.
-Close the front cover and tighten the side screws before applying power.
FUSE
STROB 3000 DMX uses a 32 amp time-delay fuse for protection against current overload. If the
power diode doesn’t lit up when power is applied, the fuse may be spent. If the fuse blows
repeatedly, there is a fault with the unit that requires service by corresponding technician.
-Make sure the fixture is OFF and disconnected from AC power.
-Unscrew the fuse holder located on the side plate nearest the power cord.
-Remove the spent fuse from the holder and replace it with an identical: 32amp 10.3x38mm time-
delay.
E. DMX MODE
STROB 3000 DMX provides both 3-pin and 5-pin XLR sockets for data connexion. The pin-out
on all sockets is pin 1 = GND / pin 2 = negative signal / pin 3 = positive signal / pin 4 and 5 =
not used.
The sockets are wired in parallel: both inputs connect to both outputs. For reliable data
transmission use one input and one output.
Connect the unit together in a ‘daisy chain’ by XLR plug from the output of the unit to the input
of the next unit. You can link up to 31 additional fixtures.
Terminate the link by installing a termination plug in the output socket of the last fixture. The
termination plug is a male XLR plug with a 120 Ohms, 0.25W between pin 2 (DMX -) and pin 3
(DMX +).

Use shielded twisted-pair cable designed for RS-485 devices: standard microphone cables cannot
transmit control data reliably over long runs. 24 AWG cables are suitable for runs up to 300
meters. Use heavier gauge cable and/or an amplifier for longer runs.
DMX CONTROL OPTIONS
The DMX control options are selected on the MODE dipswitches at the rear of the fixture.
1-CH DMX :
Allows to strobe from 0 flash per second to maximum flash rate and trigger the blinder effect
from the controller. To select 1-channel DMX operation, set ON pin 5 and OFF pin 1 to 4.
CHANNEL
VALUE
Rate
FUNCTION
1
0 - 5
6 - 249
250 - 255
0 - 1
2 - 98
98 - 100
Blackout
Flash rate, slow to fast
Continuous “Blinder” effect
3-CH DMX :
Provides control of flash intensity, flash duration and flash rate for more advanced control than 1-
channel mode. To select 3-channel DMX operation, set pins 1 to 5 OFF.
CHANNEL
VALUE
Rate
FUNCTION
1
0 -
5
6 - 255
0 -
1
2 - 100
Flash intensity
Blackout
Minimum to maximum
2
0 - 255
0 - 100
Flash duration
0 - 650 ms @ 50 Hz AC, or
0 - 530 ms @ 60 Hz AC
3
0 -
5
6 - 255
0 -
1
2 - 100
Flash rate
No flash (single flash with ch. 1)
0.5 - 17 Hz @ 50 Hz AC, or
0.6 - 20 Hz @ 60 Hz AC

4-CH DMX
Provides 6 special effects in addition to flash intensity, flash duration and flash rate. To select this
4-channel DMX operation, set pins 1, 2, 3 and 5 OFF and pin 4 ON.
CHANNEL
VALUE
Rate
FUNCTION
1
0 -
5
6 - 255
0 -
1
2 - 100
Flash intensity
Blackout
Minimum to maximum
2
0 - 255
0 - 100
Flash duration
0 - 650 ms @ 50 Hz AC, or
0 - 530 ms @ 60 Hz AC
3
0 -
5
6 - 255
0 -
1
2 - 100
Flash rate
No flash (single flash with ch. 1)
0.5 - 17 Hz @ 50 Hz AC, or
0.6 - 20 Hz @ 60 Hz AC
4
0-1
2-16
16-33
33-50
50-67
67-84
84-100
0-5
6-42
43-85
86-128
129-171
172-214
251-255
Build-in effects
No effect
Ramp-up
Ramp-down
Ramp up/Down
Lightnings
Random
Spikes
CONTROL ADDRESS
Please refer to the below chart to assign DMX addresses. Two or more STROB 3000 DMX may share the
same address if individual control is not required.
Dipswitches
ADDRESS
# 1
# 2
# 3
# 4
# 5
# 6
# 7
# 8
# 9
#10
Value
1
2
4
8
16
32
64
128
256
No effect
Example
Unit 1 : #1 = ON
Unit 2 : #1 + #2 + #3 = ON (1+2+4 = 7)
Unit 3 : #1 + #3 + #4 = ON (1+4+8=13)
Unit 4 : #1 + #2 + #5 = ON (1+2+16=19)

DMX CONTROL SUMMARY
Intensité: flash intensity can be set from minimum (blackout) to maximum on channel 1 in the 3-
and 4-channel DMX modes. Intensity is maximum in 1-channel DMX mode. The maximum
intensity can be reduced by selecting low power mode as described.
Duration: flash duration can be set from 0 to 650 ms on 50Hz power supply, on channel 2 in the
3- and 4-channel DMX modes. Flash duration is fixed in 1-channel DMX mode
Rate: flash rate can be set from 0 to 17.5flashes per second on 50 Hz power supply, on the
channel 3 in the 3- and 4-channel DMX mode. Flash rate is also controllable in 1- channel DMX
mode.
Built-in effects: 6 programmed effects are available on channel 4 in the 4-channel DMX mode
only. The effect may be altered using the intensity, duration and rate control.
Ramp up = light gradually increases in intensity, then blacks out
Ramp down = light flashes to full intensity, then gradually fades
Ramp up-down = light gradually increases and decreases
Random flash = light flashes randomly with variable rate and intensity. Multiple units flash
independentrly of each other.
Lightning = The flashes simulate lightnings. Duration is not adjustable
Spikes = the lamp remains dimly illuminated between flashes. Set flash intensity, duration, and
rate as normal.
Blind effect = the blinder effect, in which the light remains on for an extended period, is available
in all DMX modes. In the 3- and 4-channel DMX mode - channel 1, the effect is achieved by the
combination of flash duration an rate prevents pauses between flashes. For example, the blinder
effect can be achieved with a flash duration of 0.25 seconds (250 ms) and a flash rate of 4 flashes
per second, or a flash duration of 0.05 seconds (50 ms) and a flash rate of 20 flashes per second.
Single flash = to trigger single flashes, start with the intensity and flash rate at 0 and then set the
intensity on channel 1. When the value of channel 1 is changed, the light will flash once with the
programmed intensity, duration and effect.

F. STAND ALONE OPERATION
-Turn the fixture ON
-MODE dipswitches : set #1 ON, #2 to #5 OFF, #6 ON for low-power operation or OFF for high-
power operation.
-Select either a flash rate or the blinder effect. You set a flash rate by setting the value with pins 1-
8 of the ADDRESS dipswitches (see chart below). The value required to achieve a desired flash
rate can be calculated as follows.
-To achieve a flash rate of 10 flashes per second on a 50 Hz power supply, the DIP value is 251.
-To select the blinder effect, set pin 9 ON.
-Set DIP #10 OFF for normally off operation, or ON for normally on.
G. REMOTE CONTROLLER BF-04D (optional)
When connected to the remote control BF-04D, STROB 3000 DMX flashes with controlled chase
and intensity when the Strobe button is pressed on the remote.
Set #2 MODE dipswitch on ON to choose BF-04D function.

BF-04D provides:
-Slider control for chase speed and intensity
-Momentary push button control of the blinder effect, when the LED of BLACKOUT is on, that
means chase is stop
-Momentary push button for single flash and flash synchronization, when the LED indicator of
BLACKOUT is on, that means chase is stop
-Chase number toggle switch
-Chase mode toggle switch: AUTO/SOUND
DATA CONNEXION
Important! Do not terminate the data link when using the BF-04D
The remote controller connects to STROB 3000 DMX with a 3-pin XLR data cable. Additional devices
may be connected in series, output to input. Note, however, that the data link must not be terminated as
described DMX controllers and the STROB 3000 DMX should change to the remote control function.
OPERATION
Intensity: flash intensity is controlled from 20% of the maximum Intensity to 100% of the maximum
Intensity with the DIMMER fader. The maximum intensity is reduced in low power mode, which is
selected on pin 6 of the MODE dipswitch.
Chase Speed: chase speed is controlled from slow to fast with the SPEED fader. The BLACK OUT
button toggles chase run on and off. The indicator diode is on when chase stopped and off when chase
running.
Chase Number: toggle Chase number with Chase button and will be shown on the nixie tube.
Chase Mode: toggle Chase running way with MODE button: AUTO/SOUND mode. The corresponding
LED indicator will display the selected mode.
Blind Effect: the blinder effect is controlled with the FULL ON button. The intensity is the maximum
Intensity. Lamp power is electronically regulated to prevent the lamp from overheating.
Single Flash: single flashes can be achieved by pressing the SINGLE FLASH button. Switch on the
“BLACK OUT” and indicator lamp light up, to press the SINGLE FLASH button for triggering a single
flash effect.
H. TEST FUNCTION
Start operating TEST function when set pin 3 of the MODE dipswitch to ON. No matter if STROB 3000
DMX has DMX512 signal input from controller, it will automatically test the light intensity/speed and
blind effect of the lamp.
