Nikken PiMag Waterfall® Gravity Water System Manual
Congratulations on your purchase of the Nikken PiMag Waterfall Gravity Water System. This product
is much more than merely a water filter — it gives you PiMag water, a discovery first observed by
Japanese scientists. Only Nikken offers PiMag water products.
The PiMag Waterfall offers the unparalleled convenience of PiMag water anywhere — any place, any
time. There’s no electricity or plumbing required — the gravity-powered design provides you with
clearer, filtered, delicious PiMag water wherever you are.
FEATURES
• The PiMag Waterfall incorporates an advanced filtration system designed to meet NSF/ANS
Standard 42 for reduction of aesthetic chlorine, aesthetic chloramine, taste and odor, Particulate
Class , ANS /NSF 53 for reduction of VOCs and mercury, and ANS /NSF 372 for low lead
compliance.
• Pi and mineral elements help adjust pH.
• This slightly alkaline pH balance and decreased oxidation reduction potential, or ORP, helps offset
the oxidizing effect of many elements of the modern diet and environment.
• Magnetic technology decreases agglomeration (clumping) for better water without adding
chemicals.
• This system is not only more convenient than the alternative — purchasing commercial bottled
water — it costs a fraction of the price.
• The PiMag Waterfall is environmentally responsible. t is manufactured using recyclable
biodegradable materials, including a polymer that contains no bisphenols or phthalates and does
not leach chemicals into water.
The contaminants or other substances reduced by this water treatment device are not necessarily in your
water. Do not use with water that is microbiologically unsafe or of unknown quality without adequate
disinfection before or after use in this product. We recommend use with potable water only.
CAUTION: Fill with cold water only. This product contains silver used to inhibit the growth of bacteria in the
filter. Silver has a low toxicity to humans but is highly toxic to fish and other aquatic life. This product is
designed to reduce objectionable tastes, odors, colors, Particulate Class , aesthetic chlorine, aesthetic
chloramines, VOCs and mercury from municipally treated tap water.
When the PiMag Waterfall is fully assembled, do not attempt to carry or move it. To fill the Waterfall, use a
pitcher or other container.
1

2
SPECIFICATIONS
Dimensi ns
Diameter: 9.8 in/24.9 cm
Height: 16.7 in/42.3 cm
Width: 8.86 in/22.5 cm
Depth: 12.8 in/32.5 cm
Weight
6.6 lb/3 kg
Water temperature range
39º F/4º C (min) to 100º F/38º C (max)
Water tank capacity
Fill tank 1.32 gallons/5 liters
Supply tank 1.45 gallons/5.5 liters (with mineral stones)
Magnet strength
1,200 gauss
Fl w rate
Approximately 0.03 liters/quarts per minute or 1.875 liters/quarts per hour maximum.
Rated service flow: 45 liters/12 gallons per day.
C mp nent life
Prefilter and filter cartridge: 3 months or 900 liters/238 gal, whichever comes first*
*Component life may vary, depending on water quality
Visit the Nikken Web site for more information, at www.nikken.com for North America
and www.nikkenwellbeing.co.uk for Europe.

COMPONENTS
Cover (A)
Filter cap (B)
5 Prefilter pads (C)
Filter cartridge (D)
Water fill tank (E)
Supply tank
cover (F)
Magnetic tube (L)
Magnetic tube Water supply
ring seal (K) tank (G)
Mineral stones
Tap ring seal (J) (not shown)
Base (H)
Water tap (I)
3

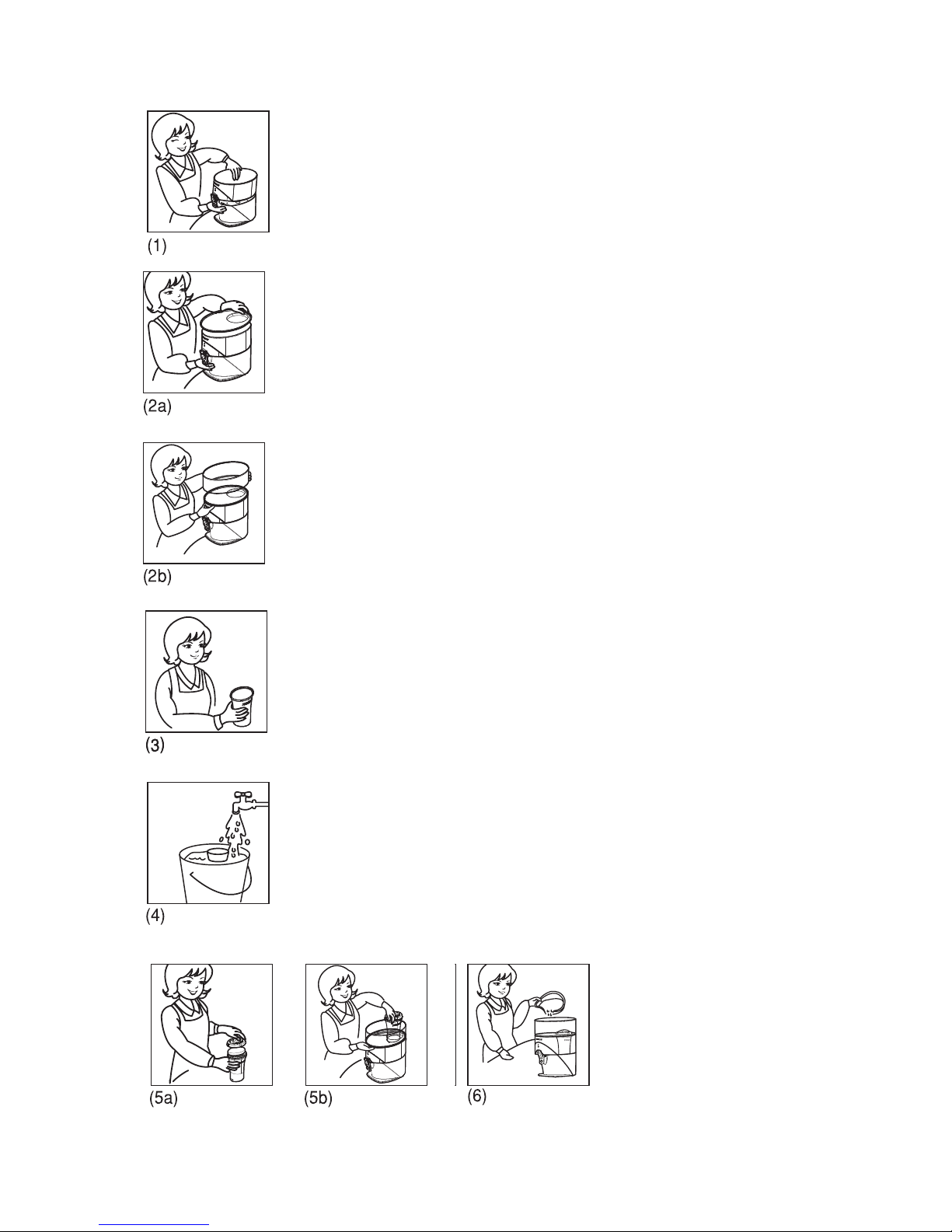

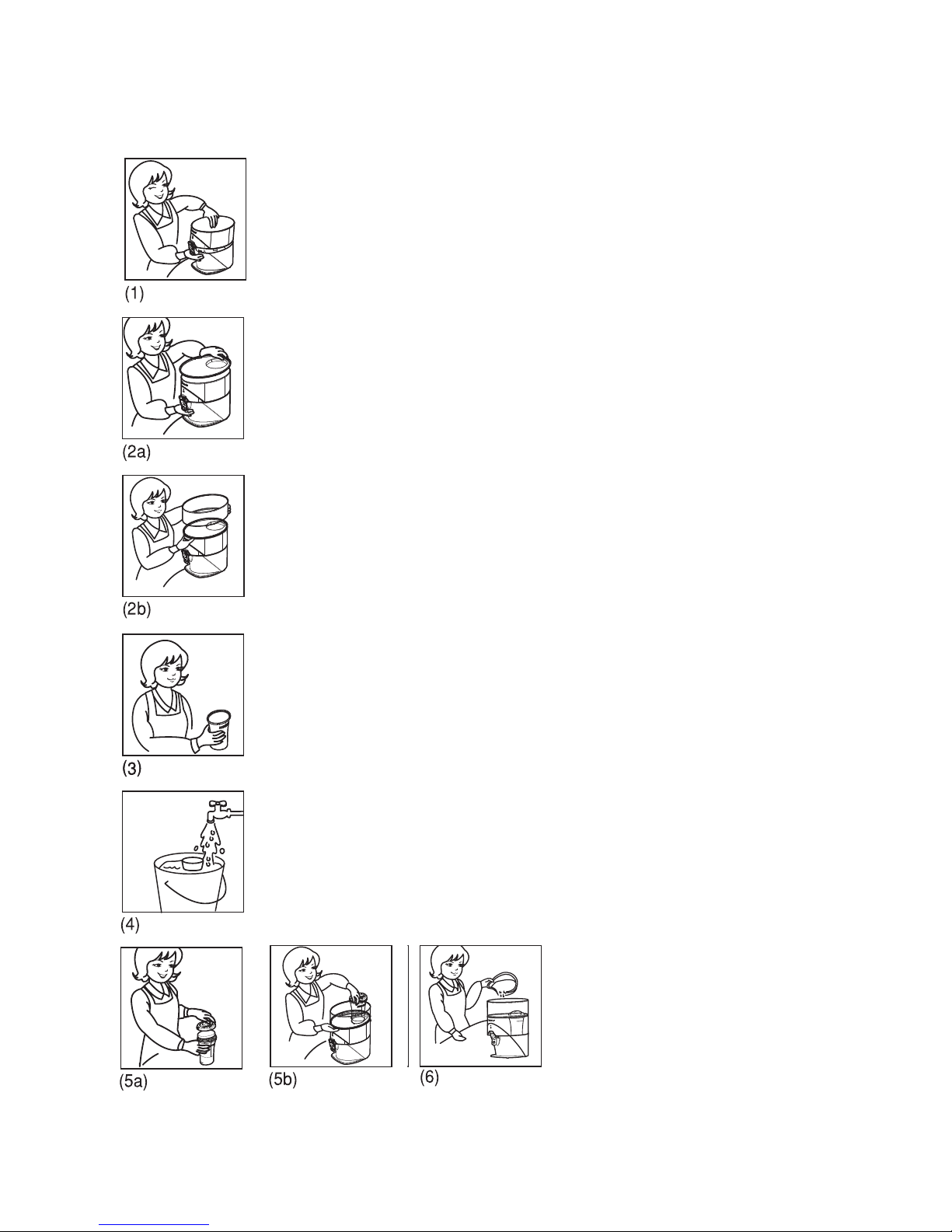

ASSEMBLY INSTRUCTIONS
Prior to assembly, compare the main diagram with your PiMag Waterfall®
Gravity Water System, and make sure all the components are present.
1. Wash the inside of the water fill tank (E), the supply tank cover (F) and the
inside of the water supply tank (G) with water and a mild detergent or soap.
MPORTANT: Do not use a scrubber sponge or dry with paper towels. Rinse
both tanks very thoroughly.
• Place the supply tank on the base (H).
• Remove mineral stones from package, rinse thoroughly and place
inside the supply tank.
MPORTANT: Do not put mineral stones in the circular recess located in the
center of the supply tank. This space is required for inserting the filter column.
The water tap ( ) is provided fully assembled and attached to the tank.
2. Place the supply tank cover (F) on the water supply tank (G).
• Place water fill tank (E) on top of this cover.
3. Remove packaging from filter assembly (B, C, D). Pull off the top cap (B) of
filter assembly and set aside. Remove all 5 prefilter pads (C).
4. Place the filter cartridge upright in an empty pot or pail, with the top of the
cartridge upward. Slowly fill the pail with cold water.
MPORTANT: Do not use hot water. Do not use soap or detergent to clean the
cartridge.
• Continue filling until the level of the water is just below the top of the
cartridge. Do not overfill. Do not allow the water level to cover the top of
the filter cartridge.
• Place the 5 prefilter pads inside the pail. Allow all the pads and the
cylinder to soak at least 8 hours. f the level of water in the pail drops,
refill as necessary. For best results, exercise care to avoid submerging
the top of the filter cartridge.
5. After soaking is complete, reassemble the filter cartridge. Remove all 5
prefilter pads, compress them by squeezing each one under water to expel
air bubbles. Replace all 5 prefilter pads and top cap. Install the assembled
filter in the Waterfall unit.
6. Remove the cover (A) from the top of the Waterfall tank and fill the unit
with cold water. Pull outward on the water tap lever to lift until it locks in
the open position, for draining.
•Fill and drain the unit while the tap is open, for two full cycles.
4

• After the water has filled the supply (lower) tank, pull outward on the water tap lever to lift until
it locks in the open position, for draining. Fill and drain the unit while the tap is open, for two full
cycles.
Filter cartridge life will vary, depending on amount of use and water quality.
Recommended replacement for mineral stones at least once per year.
Replacement parts
The following replacement parts may be ordered from nikken.com for North America and
nikkenwellbeing.co.uk for Europe.
Filter cartridge #13845
Mineral stones #13846
TROUBLESHOOTING
Problem: Unit is leaking.
Cause: Loose seal at the water tap.
Solution: Make sure that the magnetic tube (inside the water supply tank) is firmly tightened.
Do not overtighten.
Problem: Water has a disagreeable taste or odor.
Cause: Poor water quality or filter needs replacing.
Solutions: (1) Check quality of water used in system. (2) Clean prefilter. (3) Replace filter cartridge.
Problem: Reduced water flow through unit.
Cause: Air retained in prefilters.
Solution: Remove all 5 prefilter pads, compress them by squeezing each one under water to expel air
bubbles, replace.
5
REFILLING THE TANK
Do not overfill the unit. If the lower (supply) tank is 1/2 full, do not fill the upper (fill) water tank
more than halfway. Overfilling the tank may cause the unit to overflow.
MAINTENANCE
Keep the PiMag® Waterfall® Gravity Water System away from direct sunlight.
Hand wash the water tanks periodically (approximately once a month) to keep them clean and free
of deposits. You may use a mild detergent or soap. When cleaning the unit, do not use a scrubber or
paper towels, which may result in scratches on the surface. Use a soft cloth to dry.
The 5 prefilter pads may be rinsed or flushed if it becomes discolored or water flow is reduced. Use
cold water only.
Do not boil the filter cartridge. Clean only by rinsing in cold water.
Component replacement
The replacement filter must be prepared by soaking (preferably for 8 hours) before installation.
Follow steps 3 through 5 as described in the Assembly Instructions in this manual.
After changing the filter (and prefilter pads), reassemble the Waterfall. Fill the unit with cold water.

Manufactured by Nikken nc.
2 Corporate Park, Suite 200
Irvine, CA 92606
Nikken UK Ltd. Gloucester House
399 Silbury Blvd Milton Keynes,
MK9 2AH United Kingdom
©2018 Nikken nc. All rights reserved. 6
Problem: Water tank has developed algae.
Cause: Water left too long in tank, or unit was placed in direct sunlight.
Solution: Rinse and fkush the unit regularly to keep the contents fresh. Keep the Waterfall
away from direct sunlight. If algae develops, drain and clean both tanks using water and a
mild detergent. Do not scrub. Rinse both tanks thoroughly and reassemble.
Problem: Mineral stones have developed algae or growth.
Cause: Water left too long in tank, or unit was placed in direct sunlight.
Solution: Rinse and flush the unit regularly to keep the contents fresh. Keep the Waterfall
away from direct sunlight. If algae develops on stones, remove these, run under cold water
and wipe clean. Rinse thoroughly. Replace mineral stones with new ones regularly, at least
once per year.
COMPONENT REPLACEMENT REMINDER
For North America, to order products order online at Nikken.com. For Europe English, to order
products order online at nikkenwellbeing.co.uk.
Specifications and appearance are subject to change without notice.

7
Manuel du Système d’eau gravitationnel
Nikken PiMag Waterfall®
Recevez toutes nos félicitations pour votre achat du Système d’eau gravitationnel PiMag Waterfall.
Ce produit est bien plus qu’un simple filtre d’eau. l donne de l’eau PiMag, une découverte observée
en premier par des scientifiques japonais. Nikken offre en exclusivité les produits d’eau PiMag.
Le PiMag Waterfall offre le confort inégalé de l’eau PiMag partout, quels que soient le lieu ou le
temps. Aucun besoin de branchements électriques ou de travaux de plomberie, le concept
d’opération est basé sur la gravité et vous fournit une délicieuse eau plus claire PiMag filtrée où que
vous soyez.
CARACTÉRISTIQUES
•Le PiMag Waterfall incorpore un système de filtration avancée conçu pour satisfaire aux normes
ANSI/NSF 42 pour réduction de chlore esthétique, chloramine esthétique, goût et odeur,
particules de classe III, normes NSF / ANSI 53 pour réduction de COVs et de mercure et normes
NSF/ANSI 372 en conformité aux bas niveaux de plomb.
• Des éléments Pi et minéraux contribuent à ajuster le pH.
•L’équilibre légèrement alcalin du pH ainsi que le potentiel d’oxydoréduction aident à compenser
les effets oxydants de nombreux éléments d’une diète et d’un environnement moderne.
• La technologie magnétique diminue l’agglomération (agglutination) pour une meilleure eau sans
ajout de produits chimiques.
• Ce système n’est pas seulement plus pratique que l’alternative qui consiste à acheter de l’eau
embouteillée, il coûte également une fraction du prix.
• Le PiMag Waterfall est sain pour l’environnement. l est fabriqué avec des matériaux recyclés et
biodégradables dont un polymère qui ne relâche pas d’éléments chimiques dans l’eau.
Les substances réduites ou retirées par cet appareil de traitement de l’eau ne sont pas toujours dans votre eau.
Ne pas utiliser avec de l’eau non saine au plan microbiologique ou dont la qualité est inconnue sans désinfection
adéquate avant ou après le système. Utilisation recommandée avec eau potable uniquement.
AVERTISSEMENT : Utiliser uniquement avec de l’eau froide. Ce produit contient de l’argent utilisé pour
inhiber la croissance de bactéries dans le filtre. L’argent a un taux bas en toxicité sur les humains mais il est
très toxique pour les poissons ou la vie aquatique. Ce produit est conçu pour réduire les goûts, odeurs et
couleurs indésirables ainsi que le chlore esthétique, et particules de classe 3, les chloramines, les COVs et le
mercure de l’eau de robinet traitée en municipalité.
Quand le PiMag Waterfall est complètement assemblé, ne tentez pas de le porter ni de le déplacer. Pour
remplir le PiMag Waterfall, utilisez un pichet ou un autre récipient

8
CARACTÉRISTIQUES
Dimensi ns
Diamètre : 9.8 in/24.9 cm
Hauteur : 16.7 in/42.3 cm
Largeur : 8.86 in/22.5 cm
Profondeur: 12.8 in/32.5 cm
P ids
6.6 lb/3 kg
Température d’ eau acceptée
39º F/4º C (min) to 100º F/38º C (max)
C ntenance des réserv irs d’eau
Réservoir de remplissage 1.32 gallons/5 litres
Réservoir d’approvisionnement 1.45 gal/5,5 litres
F rce magnétique
1,200 gauss
Vitesse du débit
Environ 0,03 litre/min ou 1,875 litre/heure maximum
Débit mesuré en service: 45 litres/12 gallons par jour
Durée de vie des c mp sants
Préfiltre et cartouche du filtre: 3 mois or 900 litres/238 gallons, au premier à échoir *
*La durée de vie des composants peut varier en fonction de la qualité de l’eau
Visitez le Site Nikken Web pour plus d’informations et des Questions/Réponses à
www.nikken.com pour l'Amérique du Nord et www.nikkenwellbeing.fr pour l'Europe.

COMPOSANTS
Couvercle (A)
Capuchon
de filtre (B)
5 Tampons de
Préfiltre (C)
Cartouche de filtre (D)
Réservoir de
remplissage (E)
Couvercle du
réservoir
d’approvisionnement
d’eau (F)
Réservoir
d’approvisionnement
(G)
Pierres minérales
(non illustrées)
Tube magnétique (L)
Joint d’étanchéité
du tube
magnétique (K)
Joint d’étanchéité
du robinet (J)
Base (H)
Robinet d’eau (I)
9

10
INSTRUCTIONS D’ASSEMBLAGE
Avant l’assemblage, comparez le diagramme principal avec votre Système d’eau
gravitationnel PiMag WaterfallMD, et assurez-vous que tous les composants sont inclus.
1. Lavez l’intérieur du réservoir de remplissage (E), le couvercle du réservoir d’approvisionnement
(F) et l’intérieur du réservoir d’approvisionnement (G) à l’eau avec un savon ou détergent doux.
AVERT SSEMENT : Ne pas utiliser une éponge abrasive ou des papiers essuie-tout. Rincer les
deux réservoirs abondamment.
• Placez le réservoir d’approvisionnement sur la base (H).
• Retirez les pierres minérales de leur emballage, rincez-les abondamment et placez-les à
l’intérieur du réservoir d’approvisionnement.
MPORTANT: Ne placez pas les pierres minérales dans la cavité circulaires au centre du réservoir
d’approvisionnement. Cet espace est réservé pour insérer la colonne de filtre.
Le robinet d’eau ( ) est complètement assemblé et attaché au réservoir.
2. Placez le couvercle du reservoir de remplissage (F) sur le réservoir d’approvisionnement en
eau (G).
•Placez le réservoir de remplissage (E) au dessus du couvercle.
3. Retirez l’emballage de l’ensemble de filtre (B, C, D). Retirez le capuchon de filtre (B) et gardez-
le à portée de main. Retirez tous les 5 tampons de préfiltre (C).
4. Placez la cartouche de filtre en position verticale dans un récipient ou un pot avec le dessus de
cartouche vers le haut. Remplissez doucement le pot avec de l’eau froide.
AVERT SSEMENT : N’utilisez pas d’eau chaude. N’utilisez pas de savon ou de détergent pour
nettoyer la cartouche de filtre.
• Continuez à remplir jusqu’à ce que le niveau d’eau arrive juste sous le haut de la
cartouche. Ne pas dépasser le haut. Le niveau d’eau ne doit pas couvrir le dessus de
la cartouche de filtre.
• Placez les 5 tampons de préfiltre dans un seau. Faites tremper tous les tampons et le
cylindre au moins 8 heures. Si le niveau d’eau dans le pot décroît, remplir au besoin.
Pour de meilleurs résultats, assurez-vous de ne pas submerger le dessus de la
cartouche de filtre.
5. Une fois la durée d’immersion passée, réassemblez la cartouche de filtre. Retirez les 5
tampons de préfiltre, compressez les en les serrant chacun sous l’eau pour expulser les
bulles d’air. Remplacer les 5 tampons de préfiltre et le capuchon de filtre.
nstallez le filtre
assemblé dans l’appareil Waterfall.
6. Retirez le couvercle (A) et remplissez le système avec de l’eau froide. Tirez le levier du
robinet vers l’avant jusqu’à ce qu’il se verrouille en position ouverte pour vidanger le
système.
• Remplissez puis videz complètement l’appareil deux fois en gardant le robinet du
Waterfall en position ouverte pour deux cycles complets.

11
Ne pas faire déborder. Si le réservoir inférieur (approvisionnement) est plein aux deux tiers, ne pas remplie le réservoir
supérieur (remplissage) avec plus de la moitié d’ eau. Un trop-plein peut faire déborder l’eau de l’appareil.
ENTRETIEN
Conservez le Système d’eau gravitationnel PiMag Waterfall à l’abri de la lumière directe.
Lavez les réservoirs d’eau à la main régulièrement (une fois par mois environ) pour garantir leur propreté et empêcher les
dépôts. Vous pouvez utiliser un détergent doux ou un savon. Lors du nettoyage de l’appareil, ne pas utiliser de brosse abrasive ou
de serviettes en papier, qui pourrait causer des rayures sur la surface. Utiliser un chiffon doux
et sec.
Les 5 tampons de préfiltre peut être rincées s’ils se décolore ou si le débit de l’eau est réduit. Laver à
l’eau froide uniquement.
Ne pas faire bouillir la cartouche de filtre. Nettoyer en rinçant à l’eau froide uniquement.
Remplacement des composants
Le préfiltre doit être préalablement trempé (de préférence 8 heures) avant son installation. Veuillez suivre
les étapes 3 à 5 telles que décrites dans les instructions d’assemblage de ce manuel.
Après avoir changé le filtre (et les tampons de préfiltre), réassemblez le Waterfall. Remplir le système avec
de l’eau froide.
Lorsque l’eau s’est entièrement écoulée dans le réservoir d’approvisionnement (inferieur), Tirez le levier du robinet vers l’avant
jusqu’à ce qu’il se verrouille en position, pour vidanger. Remplissez et vidanger l’appareil
en gardant le robinet en position ouverte durant deux cycle complets. La durée de vie de la cartouche varie selon la quantité et la
qualité de l’eau utilisée.
Il est recommandé de remplacer les pierres minérales au moins une fois par an.
PIÈCES DE REMPLACEMENT
Les pièces de remplacement suivantes peuvent être commandées auprès de Nikken Inc. pour l'Amérique du
Nord ou Nikken UK pour l'Europe.
Cartouche de filtre nº 13845
Pierres minérales nº 13846
DÉPANNAGE
Problème : L’appareil a une fuite.
Cause : Le joint d’étanchéité n’est pas en place au niveau du robinet d’eau.
Solution : Verifiez que le tube magnétique (à l'intérieur du réservoir d'eau) est bien serré. Ne pas serrer excessivement.
Problème : L’eau a un goût ou une odeur désagréable.
Cause : L’eau est de mauvaise qualité ou le filtre doit être remplacé.
Solution : (1) Contrôlez la qualité de l’eau utilisée dans le système. (2) Nettoyez le préfiltre.
(3) Remplacez la cartouche de filtre.
Problème : Le flot d’eau provenant de l’appareil est réduit
Cause : De l’air est bloqué dans les préfiltres.
Solution : Retirez les 5 tampons de préfiltre, compressez les en les serrant chacun sous l’eau pour expulser les bulles d’air et
remettez-les en place.

12
Fabriqué par Nikken nc.
2 Corporate Park, Suite 200
Irvine, CA 92606
Nikken UK Ltd. Gloucester House
399 Silbury Blvd Milton Keynes,
MK9 2AH United Kingdom
©2018 Nikken nc. Tous droits réservés.
Problème : Le réservoir d'eau a développé une couche de biofilm.
Cause : L'eau est restée trop longtemps dans le réservoir, ou le produit a été placé directement au soleil. Solution :
Rincez et nettoyez l'appareil régulièrement pour garder le contenu frais. Gardez la Fontaine à l'abri du soleil. Si des
algues (couche de biofilm) se développent, vidangez et nettoyez les deux réservoirs à l'eau et avec un détergent doux.
Ne frottez pas. Rincez les deux réservoirs abondamment et reassemblez l'appareil.
Problème : Les pierres minérales ont développé une couche de biofilm.
Cause : L'eau est restée trop longtemps dans le réservoir, ou le produit a été placé en plein soleil.
Solution : Rincer et nettoyer l'appareil régulièrement pour garder le contenu frais. Gardez la Fontaine à l'abri du soleil.
Si la couche de biofilm se développe sur les pierres, retirez-les, passez-les sous l'eau froide et essuyez-les. Rincez
abondamment. Remplacez les pierres minérales par des nouvelles régulièrement, au moins une fois par an.
Problème : L’eau a un gout ou une odeur désagréable.
Cause : mauvaise qualité de l’eau ou les filtres doivent être changés.
Solution : (1) Contrôlez la qualité de l’eau utilisée avec l’appareil. (2) Nettoyez les préfiltres. (3) Remplacez la cartouche
de filtre.
Problème : Le flot d’eau provenant de l’appareil est réduit
Cause : De l’air est bloqué dans les préfiltres.
Solution : Retirez les cinq (5) tampons de préfiltre, compressez les en les serrant chacun sous l’eau pour expulser les
bulles d’air et remettez-les en place.
RAPPEL DE REMPLACEMENT DES COMPOSANTS
Pour l'Amérique du Nord, commander des produits en ligne sur Nikken.com. Pour l'Europe française, commander des
produits en ligne sur nikkenwellbeing.co.uk.
Les caractéristiques et apparences sont sujettes à changement sans avis pré

13
PiMag Waterfall®de Nikken
Sistema de Agua y Gravedad
Felicidades por la compra del Sistema de Agua y Gravedad PiMag Waterfall. Este producto es mucho
más que un simple filtro para el agua – este producto le proporciona agua PiMag, un
descubrimiento observado por primera vez por científicos Japoneses. Solamente Nikken ofrece
productos para agua PiMag.
El PiMag Waterfall ofrece una conveniencia incomparable de agua PiMag en cualquier lugar, en
cualquier momento. No necesita electricidad o plomería – solo la gravedad – su poderoso diseño le
proporciona agua PiMag clara, filtrada y deliciosa en donde quiera que se encuentre.
CARACTERISTICAS
• El PiMag Waterfall incorpora un sistema de filtración avanzado diseñado para cumplir con 42
NSF/ANS para la reducción de cloro estético, cloramina estética, sabor, olor; y ANS /NSF 53 para
la reducción de Compuestos Orgánicos Volátiles (VOCs) y mercurio y ANS /NSF 372 para el
cumplimiento de bajo plomo.
• Con elementos Pi y minerales que ayudan a ajustar el pH.
• Su ligero balance en el pH alcalino aminora la reducción potencial de oxidación (ORP) ayudando a
contrarrestar los efectos de la oxidación de muchos elementos de la dieta moderna y el medio
ambiente.
• La tecnología magnética disminuye la aglomeración (agrupamiento) para obtener mejor agua sin
agregar químicos.
• Este sistema no es solamente más conveniente que la alternativa de comprar agua embotellada
-solo cuesta una fracción del precio.
• El PiMag Waterfall es ecológico. Se fabrica utilizando materiales reciclables y biodegradables,
incluyendo un polímero que no contiene bisfenoles o ftalatos y no filtra sustancias químicas en el
agua.
Los contaminantes u otras substancias reducidas por este dispositivo para el tratamiento para el agua no
necesariamente se encuentran en su agua. No use este aparato con agua que no es microbiológicamente
segura o con agua de calidad desconocida sin tener la desinfección adecuada antes o después de usar este
producto. Recomendamos que se use únicamente con agua potable.
PRECAUCION: Únicamente debe usar agua fría. Este producto contiene plata usada para inhibir el
crecimiento de bacteria en el filtro. La plata contiene una toxicidad baja para los humanos pero es altamente
tóxica para los peces y otra vida acuática. Este producto está diseñado para reducir sabores, olores y colores
desagradables, partículas de clase , cloro estético, cloraminas, Compuestos Orgánicos Volátiles (VOCs) y
mercurio del agua del grifo tratada municipalmente.
Cuando el PiMag Waterfall está completamente ensamblado, no trate de cargarlo o moverlo. Para llenar el
Waterfall use una jarra u otro recipiente.

14
ESPECIFICACIONES
Dimensi nes
Diámetro: 9.8 pulg./24.9 cm
Altura: 16.7 pulg./42.3 cm
Ancho: 8.86 pulg./22.5 cm
Profundidad: 12.8 pulg./32.5 cm
Pes
6.6 libras/3 kg
Rang de la temperatura del agua
39º F/4º C (mínimo) a 100º F/38º C (máximo)
Capacidad del tanque de agua
Tanque de llenado 1.32 gal./5 litros
Tanque de suministro 1.45 galones/ 5.5 litros
P tencia del imán
1,200 gausios
Fluj
Aproximadamente 0.03 litros/cuartos por minuto o un máximo de 1,875 litros/cuartos por hora
Rango del Servicio de Flujo: 45 litros/12 galones por día.
Vida útil de l s c mp nentes
Prefiltro y cartucho del filtro: 3 meses o 900 litros/238 galones, lo que ocurra primero*
* La vida útil de los componentes puede variar según la calidad del agua.
Visite el sitio Web de Nikken para obtener más información en www.nikken.com.

COMPONENTES
Tapadera (A)
Tapa del filtro (B)
5 Esponjas del
Prefiltro (C)
Cartucho del filtro (D)
Tanque de llenado (E)
Cubierta del tanque
de suministro (F)
Tubo magnético (L)
Empaque sellador
del tubo
magnético (K)
Tanque de
suministro (G)
Empaque sellador
de la llave (J) Piedras minerales
(no son mostradas)
Base (H)
Llave del agua (I)
5

INSTRUCCIONES PARA ENSAMBLAR
Antes de comenzar, compare el diagrama principal con su Sistema de Agua y Gravedad
PiMag Waterfall™ para asegurarse de tener todos los componentes.
1. Lave el interior del tanque de llenado (E), la cubierta del tanque de suministro (F) y el
interior del tanque de suministro (G) con agua y un jabón o detergente suave.
MPORTANTE: No use una esponja áspera, tampoco lo seque con toallas de papel.
Enjuague ambos tanques completamente.
• Coloque el tanque de suministro sobre la base (H).
• Remueva las piedras minerales del paquete, enjuáguelas completamente y
colóquelas dentro del tanque de suministro.
MPORTANTE: No coloque las piedras minerales en la entrada localizada en el centro del
tanque de suministro. Ese espacio es necesario para insertar la columna del filtro.
La llave del agua ( ) es proporcionada completamente ensamblada y adherida al tanque.
2. Coloque la cubierta del tanque de suministro (F) en el tanque de suministro de agua (G).
• Coloque el tanque del agua de llenado (E) encima de esta cubierta.
3. Remueva el material de empaquetado del ensamble del filtro (B, C, D). Jale la tapa
superior del filtro (B) y colóquela a un lado. Debe quitar todas las 5 esponjas del prefiltro.
4. Coloque el cartucho del filtro verticalmente en un recipiente vacío, con la parte superior
del cartucho hacia arriba. Lentamente llene el recipiente con agua fría.
MPORTANTE: No use agua caliente. No use jabón o detergente para limpiar el cartucho.
• Continúe llenando hasta que el nivel del agua este justo debajo de la parte
superior del cartucho. No lo llene demasiado. No permita que el nivel del agua
cubra la parte superior del cartucho del filtro.
• Coloque las 5 esponjas del prefiltro dentro del recipiente. Todas las esponjas y
el cilindro deben permanecer dentro del recipiente por lo menos durante 8
horas para que absorban el agua. Si el nivel del agua en el recipiente baja,
vuelva a llenarlo como sea necesario. Para obtener mejores resultados, hágalo
con cuidado para evitar sumergir la parte superior del cartucho del filtro.
5. Una vez que esté empapado completamente, vuelva a ensamblar el cartucho del
filtro . Remueva las 5 esponjas del prefiltro, comprímalos apretándolos cada uno
bajo el agua para expulsar las burbujas de aire. Reemplace las 5 esponjas del
prefiltro y la tapa superior. nstale el filtro ensamblado en la unidad Waterfall.
6. Remueva la tapa (A) de la parte superior del tanque del Waterfall y llene la unidad
con agua fría. Jale hacia adelante la palanca de la llave del agua para levantarla
hasta que se mantenga en la posición abierta para dejar fluir el agua.
• Llene completamente y a su vez vacíe la unidad mientras que mantiene la llave
abierta durante dos ciclos completos.
16

CÓMO VOLVER A LLENAR EL TANQUE
No llene demasiado la unidad. Si el tanque (de suministro) inferior está lleno a la mitad, no llene el tanque superior (de
llenado) más de la mitad. Si llena demasiado el tanque, puede causar que el agua se derrame.
MANTENIMIENTO
Evite exponer el Sistema de Agua y Gravedad PiMag® Waterfall® directamente a la luz solar.
Lave a mano los tanques de agua periódicamente (una vez por mes aprox.) para mantenerlos limpios y evitar que se
acumulen sedimentos. Puede usar un jabón o detergente suave. Al limpiar la unidad, no use esponjas abrasivas ni toallas
de papel porque pueden rayar la superficie. Seque la unidad con un paño suave.
Las 5 esponjas del prefiltro se pueden enjuagar o limpiar si se decoloran o el flujo del agua es reducido. Use agua fría
solamente.
No debe hervir el cartucho del filtro. Para limpiarlo, sólo enjuáguelo con agua fría.
C mp nente de reemplaz
El filtro de reemplazo debe estar preparado al remojarlo (es preferible, remojarlo durante 8 horas) antes de instalarlo.
Siga las instrucciones de la 3 a la 5 descritas en las nstrucciones para nstalar en este manual.
Después de cambiar el filtro (las esponjas del prefiltro) ensamble nuevamente el Waterfall.
Después de llenar el tanque de suministro (tanque inferior), jale hacia adelante la palanca de la llave del agua para
levantarla hasta que se mantenga en la posición abierta para sacarle el agua. Llene y a su vez vacíe la unidad mientras
que mantiene la llave abierta, durante dos ciclos completos.
La vida del cartucho del filtro variara, dependiendo en la cantidad del uso y la calidad del agua.
Es recomendable reemplazar las piedras minerales por lo menos una vez al año.
Partes de reemplaz
Las siguientes partes de reemplazo se pueden ordenar en Nikken nc.
Cartucho del filtro #13845
Piedras minerales #13846
SOLUCIÓN DE PROBLEMAS
Problema: La unidad gotea.
Causa: El sello de la llave del agua está flojo.
Solución: Asegúrese de que el tubo magnético (dentro del tanque de suministro de agua) esté ajustada con firmeza. No
ajuste excesivamente.
Problema: El agua tiene sabor u olor desagradable.
Causa: La calidad del agua es mala o es necesario reemplazar el filtro.
Solución: (1)Revise la calidad del agua que entra al sistema. (2) Limpie el prefiltro. (3) Reemplace el cartucho del
prefiltro.
Problema: Reducción del flujo del agua dentro del sistema.
Causa: Aire retenido en el prefiltro.
Solución: Remueva los 5 esponjas del prefiltro, comprímalos apretándolos cada uno bajo el agua para expulsar las
burbujas de aire y colóquelos nuevamente en su lugar.
17

18
Problema: Desarrollo de algas en el tanque de agua.
Causa: Se ha dejado el agua en el tanque durante mucho tiempo o se expuso la unidad a la luz solar directa.
Solución: Lave y enjuague la unidad con regularidad para mantener fresco el contenido. Mantenga el sistema Waterfall
lejos de la luz solar directa. Si se desarrollan algas, drene ambos tanques y límpielos con agua y un detergente suave.
No frote con fuerza. Enjuague con abundante agua los dos tanques y vuelva a armarlos.
Problema: Han aparecido algas o brotes en las piedras minerales.
Causa: Se ha dejado el agua en el tanque durante mucho tiempo o se expuso la unidad a la luz solar directa.
Solución: Lave y enjuague la unidad con regularidad para mantener fresco el contenido. Mantenga el sistema Waterfall
lejos de la luz solar directa. Si aparecen algas en las piedras, quítelas, deje correr agua fría sobre las piedras y
séquelas hasta que queden limpias. Enjuague con abundante agua. Reemplace las piedras minerales por nuevas
piedras con regularidad, por lo menos una vez al año.
RECORDATORIO PARA EL REEMPLAZO DE COMPONENTES
Para rdenar estos artículos haga su pedido en línea en Nikken.com.
Las especificaciones y la apariencia están sujetas a cambios sin previo aviso.
Fabricado por Nikken nc.
2 Corporate Park, Suite 200
Irvine, CA 92606
Nikken UK Ltd. Gloucester House
399 Silbury Blvd Milton Keynes,
MK9 2AH United Kingdom
©2018 Nikken nc. Todos los derechos reservados.

Nikken PiMag Waterfall® Schwerkraftwassersystem Handbuch
Herzlichen Glückwunsch zum Erwerb Ihres Nikken PiMag Waterfall® Schwerkraftwassersystems.
Dieses Produkt ist mehr als nur ein Wasserfilter – es spendet PiMag® Wasser, eine Entdeckung, die
erstmals von japanischen Forschern gemacht wurde. PiMag® Wasserprodukte sind nur bei Nikken
erhältlich.
Der PiMag Waterfall® bietet den beispiellosen Komfort von PiMag® Wasser – immer und überall.
Weder Strom- noch Wasseranschluss sind erforderlich, da Ihnen das Gerät, dessen Filterfunktion
auf dem Schwerkraftprinzip basiert, immer klares, gefiltertes, wohlschmeckendes PiMag® Wasser
liefert.
LEISTUNGSMERKMALE
•Der PiMag Waterfall enthält ein hochentwickeltes Filtersystem, welches den NSF / ANSI Standard
42 zur Reduzierung von ästhetischem Chlor, ästhetischem Chloramin, Geschmack und Geruch,
Partikelklasse III, ANSI / NSF 53 zur Reduzierung von VOC und Quecksilber sowie ANSI / NSF 372
für die Einhaltung eines geringen Bleigehalts erfüllt.Die Pi- und Mineralelemente tragen zur
Anpassung des pH-Werts bei.
•Dieser leicht alkalische (basische) pH-Wert sowie das verminderte Oxidations-Reduktionspotential
(ORP) des Wassers trägt zum Ausgleich der oxidierenden Wirkung vieler mit der modernen
Ernährung und Umwelt einhergehenden Elemente bei.
•Die Magnettechnologie vermindert die Agglomeration (Verklumpung) – für besseres Wasser ohne
den Zusatz von Chemikalien.
•Dieses Wassersystem ist nicht nur praktischer als die Alternative – das Kaufen von Wasser in
Flaschen – sondern kostet auch nur einen Bruchteil davon.
•Der PiMag Waterfall® ist umweltfreundlich. Er ist aus recycelten und biologisch abbaubaren
Materialien hergestellt – wie etwa einem Kunststoffpolymer, das keine Bisphenole oder Phtalate
enthält und keine Chemikalien an das Wasser abgibt.
Der Gehalt an Verunreinigungen und weiteren Substanzen, der durch dieses Wasseraufbereitungssystem
reduziert werden kann, ist nicht notwendigerweise in Ihrem Wasser vorhanden. Das Produkt ist
ausschließlich für die Verwendung mit Wasser aus der kommunalen Trinkwasserversorgung bzw.
mikrobiologisch unbedenklichen Wasserquellen gedacht.
ACHTUNG: Nur mit kaltem Wasser befüllen. Dieses Produkt enthält Silber, um ein Bakterienwachstum
im Filter zu hemmen. Silber weist eine sehr niedrige Toxizität für Menschen auf, ist jedoch für Fische
und andere Wasserlebewesen hochgiftig. Dieses Produkt wurde speziell entwickelt, um unerwünschten
Geschmack, Geruch, Verfärbungen, Klasse-III-Partikel sowie den Gehalt von Chlor, Chloraminen,
flüchtigen organischen Verbindungen und Quecksilber in kommunal behandeltem Leitungswasser zu
reduzieren.
Der vollständig zusammengesetzte PiMag Waterfall® sollte nicht angehoben oder in seiner
Position bewegt werden. Zum Befüllen des PiMag Waterfall® sollte eine Kanne bzw. ein anderer
Behälter verwendet werden.
19

20
Acr4669275490912027546103.pdf 1 12/5/17 3:38 PMAcr4669275490912019634107.pdf 1 12/5/17 3:42 PM
TECHNISCHE DATEN
Abmessungen
Durchmesser: 24,9 cm
Höhe: 42,3 cm
Breite: 22,5 cm
Tiefe: 32,5 cm
Gewicht
3 kg
Wassertemperaturbereich
4 °C (min.) bis 38 °C (max.)
Wassertankkapazität
Fülltank 5 Liter
Spendertank 5,5 Liter (mit Mineralsteinen)
Magnetstärke
1.200 Gauß
Durchlaufkapazität
Etwa 0,03 Liter pro Minute oder maximal 1,875 Liter pro Stunde.
Bewerteter nomineller Durchfluss: 45 Liter pro Tag.
Beständigkeit der Komponenten
Vorfilter und Filterkartusche: Alle 3 Monate bzw. nach 900 Litern
Durchlauf (je nachdem, welcher Zeitpunkt früher liegt)*
*Die Beständigkeit der Komponenten kann je nach Wasserqualität variieren.
Weitere Informationen lesen Sie auf der Nikken-Website: www.nikkenwellbeing.de.
