Niko 10-16 Series User manual

1
10-16x
NL
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING
Deze videobuitenpost uit het Niko toegangscontrolegamma maakt altijd deel uit van een systeem met
één of meerdere binnenposten en een voeding. Meer informatie over de integratie van het product in
een volledig systeem vind je terug in de catalogus.
De buitenpost is een compacte opbouwpost met een opbouwhoogte van 16 mm. De buitenpost is
voorzien van een kleurencamera met infraroodleds voor een optimale zichtbaarheid ’s nachts, en een
instelbare microfoon en luidspreker. Het naamplaatje is verlicht bij duisternis.
De videobuitenpost is verkrijgbaar met één beldrukknop (10-161), twee beldrukknoppen (10-162)
of drie beldrukknoppen (10-163).
6
13
17
1
2
3
8
5
15
14
19
10
9
12
4
7
11
16
18
20
21

2
10-16x

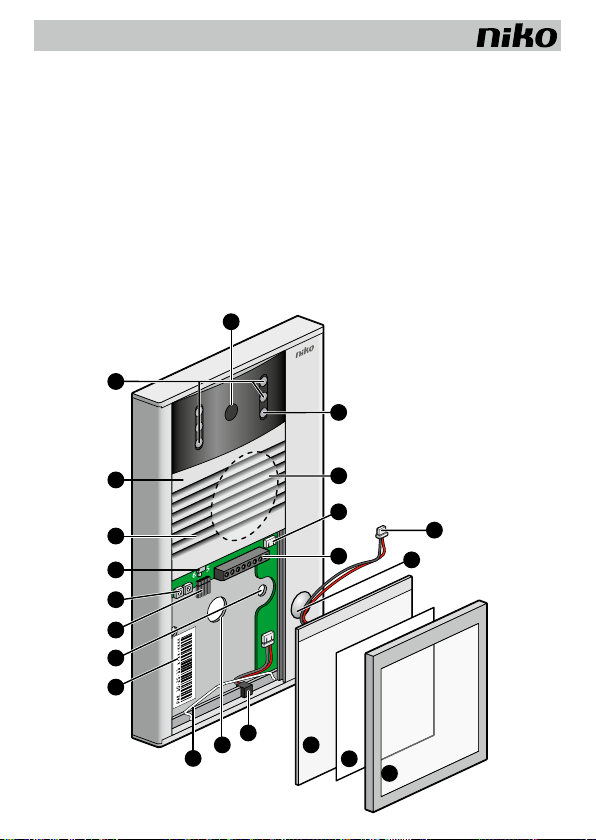

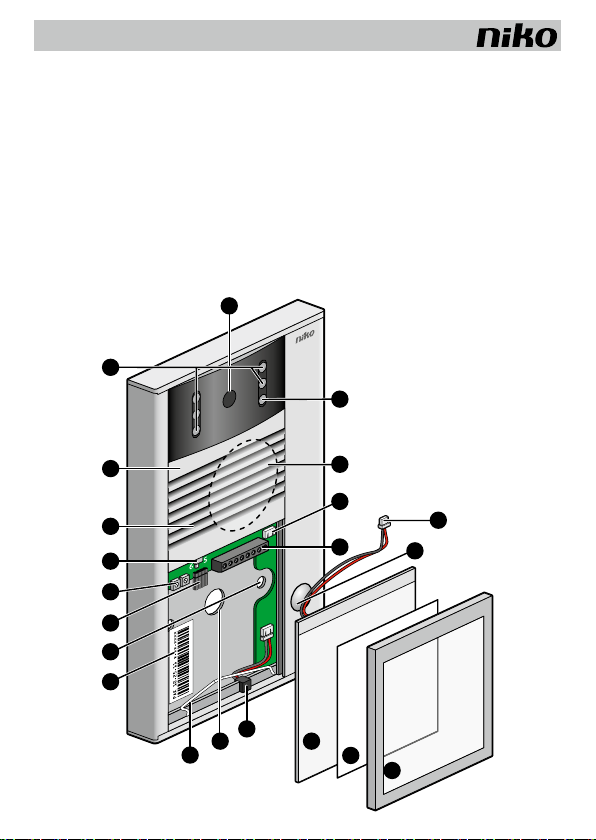

2. ONDERDELEN
2.1. Basisonderdelen
1. camera
2. luidspreker
3. opening voor sleuteltje
4. connector voor servicetoestel
5. microfoon
6. naamplaatje
7. potentiometers voor volumeregeling van de microfoon en luidspreker
8. aansluitklemmen
9. kabeldoorvoer
10. gaten voor wandmontage
11. metalen afschermkap
12. klemveren om het naamplaatje te bevestigen
13. naamkaartje
14. infraroodleds
15. lichtsensor
16. aansluitpunt voor naamplaatverlichting
17. lichtelement voor naamplaatje
18. serienummer
19. selectieschakelaar voor zesdraads-/vijfdraadsbekabeling
20. connector voor naamplaatverlichting
21. beldrukknop
2.2. Bijkomende benodigdheden
De videobuitenpost wordt aangesloten met zesdraadsbekabeling. Gebruik een getwiste kabel voor
een optimale kwaliteit van het videobeeld. Let ook op de diameter van de aders in de kabel, want deze
bepaalt de maximaal mogelijke afstand tussen de voeding en de videobuitenpost.
Niko raadt aan om de volgende kabels te gebruiken voor de installatie van de videobuitenpost:
• JYSTY (-F2) min. 3 x 2 x 0,8 mm (max. afstand 200 m)
• TVVF (-F2) min. 3 x 2 x 0,8 mm (max. afstand 200 m)
• TPVF min. 3 x 2 x 0,6 mm (max. afstand 100 m)
• UTP/FTP/STP 4 x 2 x 0,5 mm (max. afstand 70 m)
Waarvoor dienen de aan te sluiten draden?
• klemmen a en b: communicatiebus (24 Vdc)
• klemmen V1 en V2: videosignaal
• klemmen P en M: extra voeding (26 Vdc)
3. MONTAGE
3.1. De videobuitenpost bevestigen en aansluiten
Opgelet: Installeer de videobuitenpost niet onder spanning. Sluit het toestel pas na volledige
installatie aan op de voedingsspanning.
NL

3
10-16x

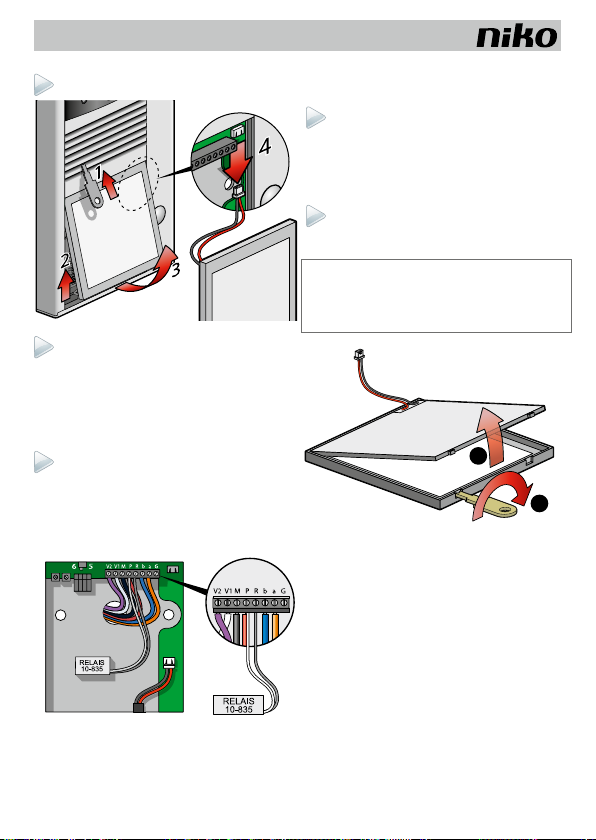

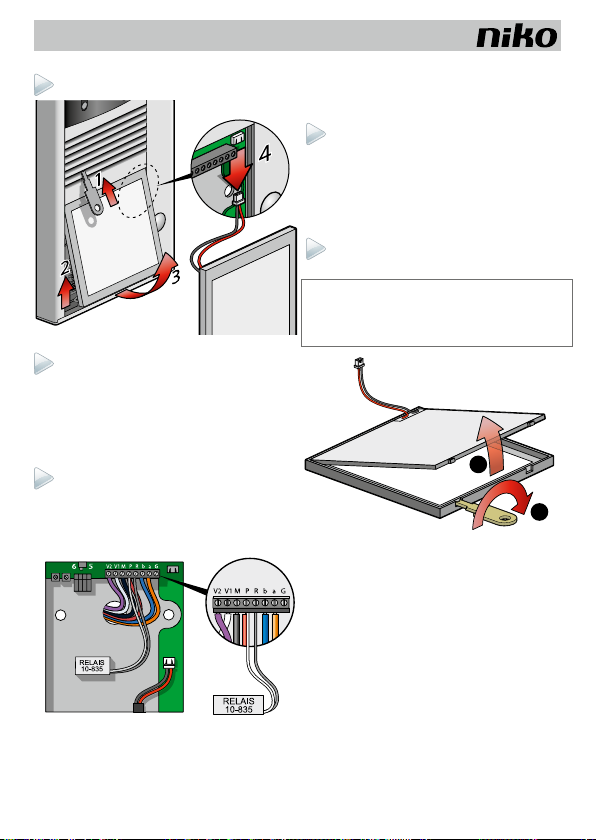

1. Verwijder het naamplaatje en maak voorzichtig de connector voor de naamplaatverlichting los (fig. 1).
2. Bevestig de buitenpost aan de muur. De
aangewezen montagehoogte voor de camera is 160
tot 170 cm vanaf de grond. Breng de kabel van onder
naar boven in het toestel om te voorkomen dat er
water langs de kabel in het toestel loopt.

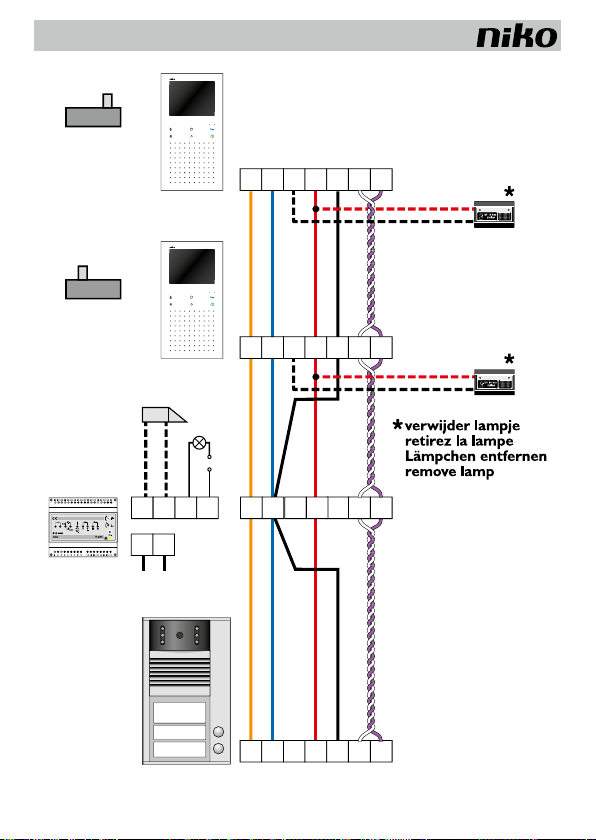

3. Sluit de bekabeling aan volgens het
aansluitschema op pagina 4.
Opmerking: Gebruik in één systeem dezelfde
kleurencode voor dezelfde klemmen (a, b, P, M,
V1, V2) voor alle producten van het Niko
toegangscontrolegamma.
4. Je kunt het bijgeleverde blanco naamkaartje
invullen en toevoegen aan het naamplaatje.
Open het naamplaatje voorzichtig met een fijne
schroevendraaier of het bijgeleverde sleuteltje
(fig. 2).
5. Plaats het naamplaatje terug in de
buitenpost.
3.2. Een extra deuropenerrelais aansluiten
Je kunt optioneel een deuropenerrelais aansluiten
op de buitenpost tussen klemmen R en P.
Dit relais is nodig:
• als er meerdere buitenposten zijn.
• als lokaal aan de buitenpost een
deuropenercontact moet voorzien zijn.
3.3. Zesdraads-/vijfdraadsbekabeling
Bij systemen met beperkte grootte kun je kiezen voor een vijfdraadsbekabeling. In dit geval hoef je de
M-klem niet te bekabelen. Je moet alle jumpers instellen op de vijfdraadsbekabeling.
NL
1
2
fig. 1
fig. 2

4
10-16x
NL
OFF ON
OFF ON
10-806
10-162
10-570
abRPM V1 V2
abEPMV1V2
Pa b
230V~
13
24V / 1A
21 2219 20 V1 V2
10-570
abEPMV1V2

5
10-16x
4. PROGRAMMERING EN GEBRUIK
4.1. Programmeren van een beldrukknop
De programmering van een beldrukknop is uitvoerig beschreven in de handleiding van de systeemvoeding
(10-801, 10-802 of 10-806) of het servicetoestel (10-870).

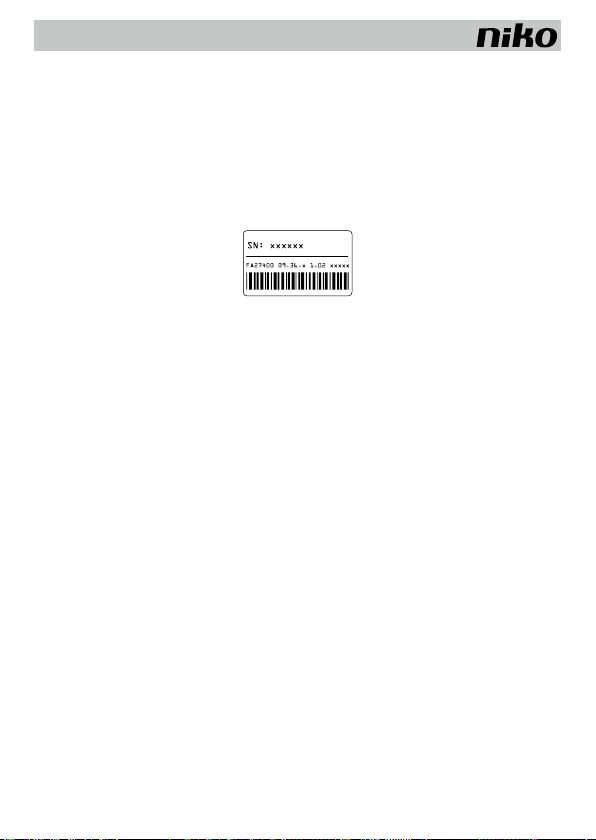

Als je het servicetoestel gebruikt, scheur dan het serienummer af dat je terugvindt achter het naamplaatje
of in de doos. Kleef dit serienummer op het installatieschema.
Je kunt slechts twee binnenposten programmeren op de geheugenplaats van elke beldrukknop. Wil
je meerdere binnenposten gebruiken, dan programmeer je deze parallel (master/slave). Raadpleeg de
handleiding van het servicetoestel of de binnenpost.
Een ongeprogrammeerde beldrukknop schakelt het lichtrelais van de voeding in.
4.2. Algemene werking
Als je alles correct aangesloten hebt en als er voeding aangelegd wordt, licht de led van de buitenpost op.
Als je de hoorn van een binnenpost opneemt, moet er steeds communicatie met de buitenpost mogelijk zijn.
Als je drukt op:
• een ongeprogrammeerde beldrukknop, hoor je een hoge beeptoon en wordt het lichtrelais van
de voeding ingeschakeld.
• een geprogrammeerde beldrukknop, hoor je belgerinkel aan de buiten- en de binnenpost. Het
beeld van de bezoeker verschijnt op de videobinnenpost.
4.3. Verlichting van het naamplaatje
De verlichting vanhetnaamplaatje isafhankelijkvan het omgevingslicht. Bij voldoendeomgevingslichtdooft de
achtergrondverlichting van hetnaamplaatje.Dekmetjehand de lichtsensoraf om de werkingervan te testen.
4.4. Het volume aan de buitenpost regelen
Onder het naamplaatje zitten twee potentiometers waarmee je het volume aan de buitenpost kunt regelen.
potentiometer voor luidspreker (volume aan de buitenpost)
potentiometer voor microfoon (volume aan de binnenpost)
NL

6
10-16x
NL
4.5. Tijden instellen
Standaard zijn de volgende tijden geprogrammeerd:
spreektijd na het starten van een gesprek max. 2 min
duur dat het camerabeeld actief blijft 80 s
duur dat een oproep van een buitenpost gesignaleerd blijft 2 min
Je kunt ook andere tijden instellen via:
• de voeding. Raadpleeg de handleiding van de voeding voor meer informatie over het programmeren
via de voeding.
• het servicetoestel. Raadpleeg de handleiding van het servicetoestel voor meer informatie over het
programmeren via het servicetoestel.
• het relais.
5. ONDERHOUD
Om te voorkomen dat het oppervlak van het product beschadigd raakt door een verkeerde behandeling,
neem je onderstaande onderhoudstips in acht:
• Reinig het product met wat zeep en een vochtige doek.
• Gebruik nooit schurende sponzen of agressieve reinigingsmiddelen.
• Gebruik nooit onderhoudsmiddelen die een oplosmiddel of zuur bevatten.
• Gebruik nooit reinigingsmiddelen met azijnzuur.
6. PROBLEEMOPLOSSING
Controleer altijd eerst met een multimeter of volgende spanningen aanwezig zijn:
• tussen b en a: ± 24 Vdc
• tussen b en P: ± 24 Vdc
• tussen M en P: ± 24 Vdc
• tussen b en V1 of V2: ± 5 Vdc
(b of M = massa)

7
10-16x
NL
7. TECHNISCHE GEGEVENS
Afmetingen: 175 x 104 x 16 (19) mm (HxBxD)
Omgevingstemperatuur: -20 – 50°C
Materiaal van behuizing: aluminium/acrylglas
Stroomverbruik: actief I(P) = 180 mA - passief I(P) = 125 mA - I(a) = 0,4 mA
Voedingsspanning: 24 Vdc ± 8%
Camera: CCD-sensor 420 lijnen
lichtgevoeligheid: 0,2 lux
brandpuntsafstand: 3,7 mm
diagonale openingshoek: 90°
video-uitgang: 1 Vpp, symmetrisch
8. WAARSCHUWINGEN VOOR INSTALLATIE
- De installatie moet worden uitgevoerd dooreenerkend installateur envolgensdegeldende voorschriften.
- Deze handleiding moet aan de gebruiker worden overhandigd. Het moet bij het dossier van de elektrische
installatie worden gevoegd en worden overgedragen aan eventuele nieuwe eigenaars. Bijkomende
exemplaren zijn verkrijgbaar via de website of supportdienst van Niko.
- Tijdens de installatie moet rekening gehouden worden met (niet-limitatieve lijst):
- de geldende wetten, normen en reglementen.
- de stand van de techniek op het moment van de installatie.
- deze handleiding die alleen algemene bepalingen vermeldt en moet worden gelezen in het kader van
elke specifieke installatie.
- de regels van goed vakmanschap.
- Bij twijfel of voor de specifieke omruilprocedure in geval van een eventueel defect neemt u contact op met
de Niko supportdienst (België: [phone] – Nederland: [phone]) of uw groothandel.
Contactgegevens en meer informatie vindt u op www.niko.eu onder de rubriek “Hulp en advies”.
Probleem Oorzaak Oplossing
Negatieve toon als je drukt op de
beldrukknop.
Fout in de programmering of
bijbehorende binnenpost niet
goed geïnstalleerd.
Wis de programmering en
herbegin.
Installatie in programmeermode. Verlaat de programmeermode.
De spraakfunctie en andere
functies (bv. deuropener) werken,
maar er is geen beeld.
De binnen- of buitenpost krijgt
geen voeding.
Controleer de bekabeling aan de
voeding, de binnenpost en de
buitenpost met het
aansluitschema.
Het beeld is volledig verstoord en
onherkenbaar
(strepenvorming, …).
V1 en V2 zijn omgewisseld. Verwissel de aders.

8
10-16x
NL
9. GARANTIEBEPALINGEN
- De garantietermijn bedraagt vier jaar vanaf leveringsdatum. Als leveringsdatum geldt de factuurdatum
van aankoop van het product door de consument. Als er geen factuur voorhanden is, geldt de produc-
tiedatum.
- De consument is verplicht Niko schriftelijk te informeren over het gebrek aan overeenstemming, en dit
uiterlijk binnen de twee maanden na vaststelling.
- In geval van een gebrek aan overeenstemming heeft de consument enkel recht op een kosteloze herstel-
ling of vervanging van het product, wat door Niko bepaald wordt.
- Niko is niet verantwoordelijk voor een defect of schade als gevolg van een foutieve installatie, oneigenlijk
of onachtzaam gebruik, een verkeerde bediening, transformatie van het product, onderhoud in strijd met
de onderhoudsvoorschriften of een externe oorzaak zoals vochtschade of schade door overspanning.
- De dwingende bepalingen in de nationale wetgeving over de verkoop van consumptiegoederen en de
bescherming van consumenten inlandenwaar Nikorechtstreeks ofviazuster- of dochtervennootschappen,
filialen, distributeurs, agenten of vaste vertegenwoordigers verkoopt, hebben voorrang op bovenstaande
bepalingen.

9
10-16x
FR
Veuillez lire le mode d’emploi entièrement avant l’installation et la mise en service.
1. DESCRIPTION
Ce poste extérieur vidéo de la gamme Contrôle d’accès de Niko fait toujours partie d’un système à
un ou plusieurs postes intérieurs et une alimentation. Vous trouverez dans le catalogue de plus amples
informations sur l’intégration du produit dans un système complet.
Le poste extérieur est un poste en saillie compact d’un encombrement de 16 mm. Le poste extérieur
est équipé d’une caméra couleur avec des LED à infrarouge pour une visibilité optimale pendant la nuit,
et d’un microphone et d’un haut-parleur réglables. Le porte-étiquette est éclairé dans l’obscurité.
Le poste extérieur vidéo est disponible en version dotée d’un bouton-poussoir de sonnerie (10-161),
deux boutons-poussoirs de sonnerie (10-162) ou trois boutons-poussoirs de sonnerie (10-163).
6
13
17
1
2
3
8
5
15
14
19
10
9
12
4
7
11
16
18
20
21

10
10-16x
2. PIÈCES
2.1. Éléments de base
1. caméra
2. haut-parleur
3. ouverture pour la clé
4. connecteur pour l’appareil de service
5. microphone
6. porte-étiquette
7. potentiomètres pour le réglage du volume du microphone et du haut-parleur
8. bornes de raccordement
9. passe-câble
10. trous pour montage mural
11. capot protecteur en métal
12. ressorts de fixation du porte-étiquette
13. étiquette
14. LED à infrarouge
15. capteur de lumière
16. point de raccordement de l’éclairage du porte-étiquette
17. élément d’éclairage du porte-étiquette
18. numéro de série
19. commutateur de sélection pour câblage à six fils/cinq fils
20. connecteur de l’éclairage du porte-étiquette
21. bouton-poussoir de sonnerie
2.2. Matériel complémentaire
Le poste extérieur vidéo est raccordé au moyen d’un câblage à six fils. Utilisez un câble torsadé
pour une qualité d’image vidéo optimale. Tenez compte en outre du diamètre des conducteurs dans le
câble, car il détermine la distance maximale possible entre l’alimentation et le poste extérieur vidéo.
Niko conseille l’utilisation des câbles suivants pour l’installation du poste extérieur vidéo:
• JYSTY (-F2) min. 3 x 2 x 0,8 mm (distance max. 200 m)
• TVVF (-F2) min. 3 x 2 x 0,8 mm (distance max. 200 m)
• TPVF min. 3 x 2 x 0,6 mm (distance max. 100 m)
• UTP/FTP/STP 4 x 2 x 0,5 mm (distance max. 70 m)
A quoi les fils à raccorder servent-ils?
• bornes a et b: bus de communication (24 Vdc)
• bornes V1 et V2: signal vidéo
• bornes P et M: alimentation supplémentaire (26 Vdc)
3. MONTAGE
3.1. Fixer et raccorder le poste extérieur vidéo
Attention:N’installez pas le poste extérieur vidéo sous tension. Ne raccordez l’appareil à la tension
d’alimentation qu’après installation complète.
FR

11
10-16x
1. Retirer le porte-étiquetteet détacherprudemment le connecteur de l’éclairageduporte-étiquette (fig. 1).
2. Fixer le poste extérieur au mur. La hauteur
de montage conseillée pour la caméra est de 160
à 170 cm par rapport au sol. Entrer le câble dans
l’appareil du bas vers le haut afin d’éviter que de
l’eau entre dans l’appareil le long du câble.
3. Raccorder le câblage conformément au
schéma de raccordement en page 12.
Remarque:Dans un même système, utiliser le
même code de couleurs pour les mêmes bornes (a,
b, P, M, V1, V2) pour tous les produits de la gamme
Contrôle d’accès de Niko.
4. Vous pouvez compléter l’étiquette vierge
jointe au kit et l’ajouter au porte-étiquette. Ouvrir le
porte-étiquette avec soin, à l’aide d’un tournevis fin
ou de la clé fournie (fig. 2).
5. Replacer le porte-étiquette dans le poste
extérieur.
3.2. Raccorder un relais d’ouvre-porte supplémentaire
Vous pouvez en option raccorder un relais
d’ouvre-porte au poste extérieur entre les bornes
R et P.
Ce relais est nécessaire:
• s’il y a plusieurs postes extérieurs.
• si un contact d’ouvre-porte doit être prévu
localement au poste extérieur.
3.3. Câblage à six/cinq fils
Si la taille du système est limitée, vous pouvez opter pour un câblage à cinq fils. Dans ce cas, vous ne
devez pas câbler la borne M. Vous devez régler tous les cavaliers sur le câblage à cinq fils.
FR
1
2
fig. 1
fig. 2

12
10-16x
FR
OFF ON
OFF ON
10-806
10-162
10-570
abRPM V1 V2
abEPMV1V2
Pa b
230V~
13
24V / 1A
21 2219 20 V1 V2
10-570
abEPMV1V2

13
10-16x
4. PROGRAMMATION ET UTILISATION
4.1. Programmer un bouton-poussoir de sonnerie
La programmation d’un bouton-poussoir de sonnerie est décrite en détail dans le mode d’emploi du
système d’alimentation (10-801, 10-802 ou 10-806) ou de l’appareil de service (10-870).
Si vous utilisez l’appareil de service, détachez le numéro de série qui se trouve derrière le
porte-étiquette ou dans la boîte. Collez ce numéro de série sur le schéma d’installation.
Vous ne pouvez programmer que deux postes intérieurs sur la mémoire de chaque bouton-poussoir
de sonnerie. Si vous souhaitez utiliser davantage de postes intérieurs, programmez-les en parallèle
(maître/esclave). Consultez le mode d’emploi de l’appareil de service ou du poste intérieur.
Un bouton-poussoir de sonnerie non programmé commutera le relais d’éclairage de l’alimentation.
4.2. Fonctionnement général
Si vous avez réalisé tous les raccordements correctement et si l'alimentation est installée, la LED du
poste extérieur s’allumera. En décrochant le combiné d’un poste intérieur, il doit toujours être possible
de communiquer avec le poste extérieur.
Si vous appuyez sur:
• unbouton-poussoirdesonnerienon programmé, vous entendez un bip aigu et le relais d’éclairage
de l’alimentation est commandé.
• un bouton-poussoir de sonnerie programmé, vous entendez une sonnerie tant au poste extérieur
qu’au poste intérieur. L’image du visiteur apparaît sur le poste intérieur vidéo.
4.3. Éclairage du porte-étiquette
Le fonctionnement de l’éclairage du porte-étiquette dépend de la lumière ambiante. Si celle-ci est
suffisante, l’éclairage de fond du porte-étiquette s’éteint. Couvrez le détecteur de lumière à l’aide de
votre main afin de tester son bon fonctionnement.
FR

14
10-16x
FR
4.4. Régler le volume sur le poste extérieur
En dessous du porte-étiquette, il ya deux potentiomètres qui permettent de régler le volume sur le poste extérieur.
potentiomètre pour haut-parleur (volume sur le poste extérieur)
potentiomètre pour microphone (volume sur le poste intérieur)
4.5. Régler les temps
Les temps suivants sont programmés de manière standard:
temps de parole après le début d’une conversation max. 2 min
durée pendant laquelle l’image caméra demeure activée 80 s
durée pendant laquelle un appel d’un poste extérieur reste signalé 2 min
Vous pouvez également régler d’autres temps via:
• l’alimentation. Pour de plus amples informations sur la programmation via l’alimentation, voir le
mode d’emploi de l’alimentation.
• l’appareil de service. Pour de plus amples informations sur la programmation via l’appareil de
service, voir le mode d’emploi de l’appareil de service.
• le relais.
5. ENTRETIEN
Afin d’éviter qu’un traitement erroné provoque des dégâts à la surface du produit, respectez les
conseils d’entretien suivants:
• Nettoyez le produit avec un peu de savon et un chiffon humide.
• N’utilisez jamais d’éponges abrasives ni de détergents agressifs.
• N’utilisez jamais de produits d’entretien contenant un solvant ou un acide.
• N’utilisez jamais de détergents contenant de l’acide acétique.
6. RÉSOLUTION DES PROBLÈMES
Contrôlez d’abord toujours à l’aide d’un multimètre si les tensions suivantes sont présentes:
• entre b et a: ± 24 Vdc
• entre b et P: ± 24 Vdc
• entre M et P: ± 24 Vdc
• entre b et V1 ou V2: ± 5 Vdc
(b ou M = masse)

15
10-16x
FR
7. CARACTÉRISTIQUES TECHNIQUES
Dimensions: 175 x 104 x 16 (19) mm (HxLxP)
Température ambiante: -20 – 50°C
Matériau du boîtier: aluminium/verre acrylique
Consommation de courant: active I(P) = 180 mA – passive I(P) = 125 mA – I(a) = 0,4 mA
Tension d’alimentation: 24 Vdc ± 8%
Caméra: capteur CCD 420 lignes
sensibilité à la lumière: 0,2 lux
distance focale: 3,7 mm
angle de visée diagonale: 90°
sortie vidéo: 1 Vpp, symétrique
8. MISES EN GARDE CONCERNANT L’INSTALLATION
- L’installation doit être effectuée par un installateur agréé et dans le respect des prescriptions en vigueur.
- Ce mode d’emploi doit être remis à l’utilisateur. Il doit être joint au dossier de l’installation électrique
et être remis aux nouveaux propriétaires éventuels. Des exemplaires supplémentaires peuvent être
obtenus sur le site web ou auprès du service support de Niko.
- Il y a lieu de tenir compte des points suivants pendant l’installation (liste non limitative):
- les lois, les normes et les réglementations en vigueur.
- l’état de la technique au moment de l’installation.
- ce mode d’emploi qui stipule uniquement des dispositions générales et doit être lu dans le cadre de
toute installation spécifique.
- les règles de l’art.
- En cas de doute ou pour connaître la procédure d’échange spécifique en cas de défaut éven-
tuel, veuillez prendre contact avec le service support de Niko (Belgique: [phone] –
France: [phone]) ou avec votre grossiste. Vous trouverez les coordonnées et de plus amples
informations sur le site www.niko.eu, sous la rubrique “Aide et conseils”.
Problème Cause Solution
Tonalité négative lorsque vous
appuyez sur le bouton-poussoir
de sonnerie.
Erreur dans la programmation
ou le poste intérieur
correspondant mal installée.
Effacer la programmation, puis
recommencer la programmation.
Installation en mode de
programmation.
Quitter le mode de
programmation.
La fonction de parole et d’autres
fonctions (p.ex. ouvre-porte)
fonctionnent, mais il n’y a pas
d’image.
Le poste intérieur ou extérieur
n’est pas alimenté.
Contrôler le câblage à
l’alimentation et aux postes
intérieur et extérieur à l’aide du
schéma de raccordement.
L’image est entièrement brouillée
et impossible à reconnaître
(formation de bandes, …).
V1 et V2 inversées. Inverser les conducteurs.

16
10-16x
FR
9. DISPOSITIONS DE GARANTIE
- Le délai de garantie est de quatre ans à partir de la date de livraison. La date de la facture d’achat
par le consommateur est considérée comme la date de livraison. En l’absence de facture, la date de
fabrication est valable.
- Le consommateur est tenu de prévenir Niko par écrit de tout défaut de conformité, dans un délai
maximum de deux mois après constatation.
- En cas de défaut de conformité, le consommateur peut uniquement prétendre à la réparation gratuite
ou au remplacement gratuit du produit, selon l’avis de Niko.
- Niko ne peut être tenu pour responsable d’un défaut ou de dégâts résultant d’une installation fautive,
d’une utilisation impropre ou négligente, d’une commande erronée, d’une transformation du produit,
d’un entretien contraire aux consignes d’entretien ou d’une cause externe telle que de l’humidité ou
une surtension.
- Les dispositions contraignantes de la législation nationale ayant trait à la vente de biens de consom-
mation et à la protection des consommateurs des différents pays où Niko procède à la vente directe
ou par l’intermédiaire d’entreprises sœurs, de filiales, de succursales, de distributeurs, d’agents ou de
représentants fixes, prévalent sur les dispositions susmentionnées.

17
10-16x
DE
Handbuch vor Montage und Inbetriebnahme vollständig durchlesen.
1. BESCHREIBUNG
Diese Video-Außensprechstelle aus dem Programm Niko-Zugangskontrolle ist integrativer Bestandteil
eines aus einer oder mehreren Innensprechstellen mitsamt Netzteil bestehenden Türsprechsystems. Weitere
Informationen über die Integration des Produkts in das gesamte Türsprechsystem erhalten Sie im Katalog.
Bei der Außensprechstelle handelt es sich um ein kompakt ausgeführtes Aufputzgerät mit einer
Aufbauhöhe von 16 mm. Die Außensprechstelle ist für optimale Sichtbarkeit auch während der Nacht
mit einer Farbkamera mit LED-Infrarotbeleuchtung ausgestattet und verfügt über ein einstellbares
Mikrofon, einen Lautsprecher und ein bei Dunkelheit beleuchtetes Namensschild.
Die Video-Außensprechstelle ist erhältlich in Ausführungen mit ein Klingeltaster (10-161), mit zwei
Klingeltastern (10-162) oder mit drei Klingeltastern (10-163).
6
13
17
1
2
3
8
5
15
14
19
10
9
12
4
7
11
16
18
20
21

18
10-16x
2. KOMPONENTEN
2.1. Basiskomponenten
1. Kamera
2. Lautsprecher
3. Schlüsselöffnung
4. Anschluss für Servicegerät
5. Mikrofon
6. Namensschild
7. Potentiometer für Lautstärkeregelung von Mikrofon und Lautsprecher
8. Anschlussklemmen
9. Leitungsdurchführung
10. Befestigungslöcher für Wandmontage
11. Gerätedeckel aus Metall
12. Klemmfedern für Befestigung von Namensschild
13. Beschriftungskarte
14. Infrarot-LEDs
15. Lichtsensor
16. Anschlusspunkt für Namensschildbeleuchtung
17. Leuchtkörper für Namensschild
18. Seriennummer
19. Wahlschalter für Sechs- bzw. Fünfdrahtanschluss
20. Anschluss für Namensschildbeleuchtung
21. Klingeltaster
2.2. Zusatzliche Voraussetzungen
Der Anschluss der Video-Außensprechstelle erfolgt über ein sechsadriges Anschlusskabel.
Verwenden Sie ein verdrilltes Kabel, um eine optimale Qualität des Videobilds zu erzielen. Achten
Sie außerdem auf den Durchmesser der Kabeladern, denn dieser bestimmt den maximal möglichen
Abstand zwischen Netzteil und Video-Außensprechstelle.
Niko empfiehlt für die Installation der Video-Außensprechstelle folgende Kabel:
• JYSTY (-F2) min. 3 x 2 x 0,8 mm (max. Abstand 200 m)
• TVVF (-F2) min. 3 x 2 x 0,8 mm (max. Abstand 200 m)
• TPVF min. 3 x 2 x 0,6 mm (max. Abstand 100 m)
• UTP/FTP/STP 4 x 2 x 0,5 mm (max. Abstand 70 m)
Wofür dienen die anzuschließenden Drähte?
• Klemmen a und b: Kommunikationsbus (24 Vdc)
• Klemmen V1 und V2: Videosignal
• Klemmen P und M: zusätzliches Netzteil (26 Vdc)
3. MONTAGE
3.1. Video-Außensprechstelle befestigen und anschließen
Achtung:Video-Außensprechstelle niemals unter Spannung installieren. Schließen Sie das Gerät
erst nach vollständiger Installation an die Versorgungsspannung an.
DE

19
10-16x
1. EntfernenSiedasNamensschildund lösenSievorsichtigdenAnschlussfürdieNamensschildbeleuchtung
(Abb. 1).
2. Montieren Sie das Außengerät an der Wand.
Die geeignete Montagehöhe der Kamera beträgt
160 bis 170 cm ab Boden. Führen Sie das Kabel
von unten nach oben in das Gerät ein. Dadurch
verhindern Sie, dass Wasser entlang des Kabels
in das Gerät eindringen kann.
3. Schließen Sie die Verdrahtung nach dem
auf Seite 20 abgebildeten Anschlussplan an.
Anmerkung:Verwenden Sie durchgängig in der
gesamten Anlage für identische Klemmen (a, b,
P, M, V1, V2) aller Produkte aus dem Programm
Niko-Zugangskontrolle stets denselben Farbcode.
4. Füllen Sie die mitgelieferte Blanko-
Beschriftungskarte aus und fügen Sie diese dem
Namensschild hinzu. Öffnen Sie vorsichtig mit
einem kleinen Schraubendreher bzw. mit dem
mitgelieferten Schlüssel das Namensschild (Abb. 2).
5. Montieren Sie das Namensschild wieder an
der Außensprechstelle.
3.2. Zusätzliches Türöffnerrelais anschließen
Sie können zwischen den Klemmen R und P
optional ein Türöffnerrelais an die
Außensprechstelle anschließen.
Dieses Relais ist nötig, wenn:
• mehrere Außensprechstellen vorhanden sind.
• die Außensprechstelle mit einem lokalen
Türöffnerkontakt ausgestattet ist.
3.3. Fünf- bzw. sechsdrahtanschluss
Bei kleineren Anlagen begrenzter Größe reicht ein Fünfdrahtanschluss aus. In dem Fall brauchen Sie
Klemme M nicht anzuschließen. Stellen Sie jedoch alle Jumper auf Fünfdrahtanschluss ein.
DE
1
2
Abb. 1
Abb. 2

20
10-16x
DE
OFF ON
OFF ON
10-806
10-162
10-570
abRPM V1 V2
abEPMV1V2
Pa b
230V~
13
24V / 1A
21 2219 20 V1 V2
10-570
abEPMV1V2
