Nikon AF-S NIKKOR 24-70mm f/2.8G ED User manual

AF-S NIKKOR
24-70mm f/2.8 ED
Nano Crystal Coat
Jp
En
De
Fr
Es
Se
Nl
It
Ck
Ch
Kr
使用説明書
(P. 2–13)
Instruction Manual (PP. 14–23)
Bedienungsanleitung (S. 24–33)
Manuel d'utilisation (P. 34–43)
Manual de instrucciones (PP. 44–53)
Bruksanvisning (S. 54–63)
Instructiehandleiding (P. 64–73)
Manuale di istruzioni (PP. 74–83)
(P. 84–93)
(P. 94–103)
(P. 104–115)

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う
可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想
定される内容および物的損害の発生が想定される内容を示しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。こ
の「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の人々
への危害や財産への損害を未然に防止するために、重要な内容を記載しています。お
読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
注意
警告
警告
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出部に手
を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサービス機関に修理を
依頼してください。
接触禁止
すぐに修理依頼を
分解禁止
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的
な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止（してはいけないこと）の行為を告げるものです。図の中や近くに
具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに
具体的な強制内容（左図の場合は電池を取り出す）が描かれています。
2

3
Jp
警告
熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカメ
ラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り出
す際、やけどに十分注意してください。電池を抜いて、販売店また
はニコンサービス機関に修理を依頼してください。
水につけたり水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使
用すると、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
逆光撮影では、太陽を画角から十分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。
画角から太陽をわずかに外しても火災の原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光のあた
らない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
窓を閉め切った自動車の中や直射日光が当たる場所など、異常
に温度が高くなる場所に放置しないこと
内部の部品に悪い影響を与え、火災の原因となることがあります。
水かけ禁止
使用禁止
見ないこと
感電注意
移動禁止
放置禁止
保管注意
保管注意
電池を取る
すぐに修理依頼を
放置禁止

4

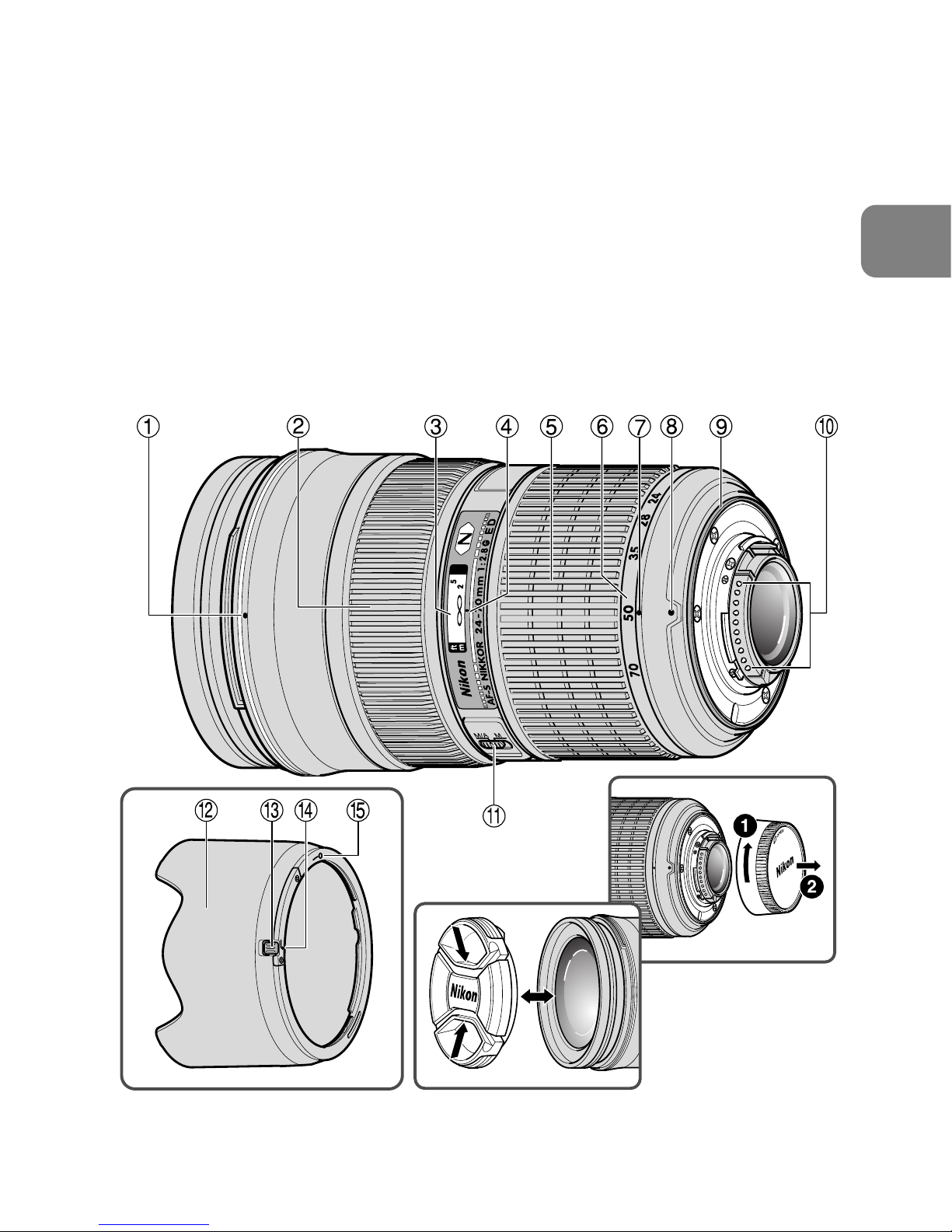

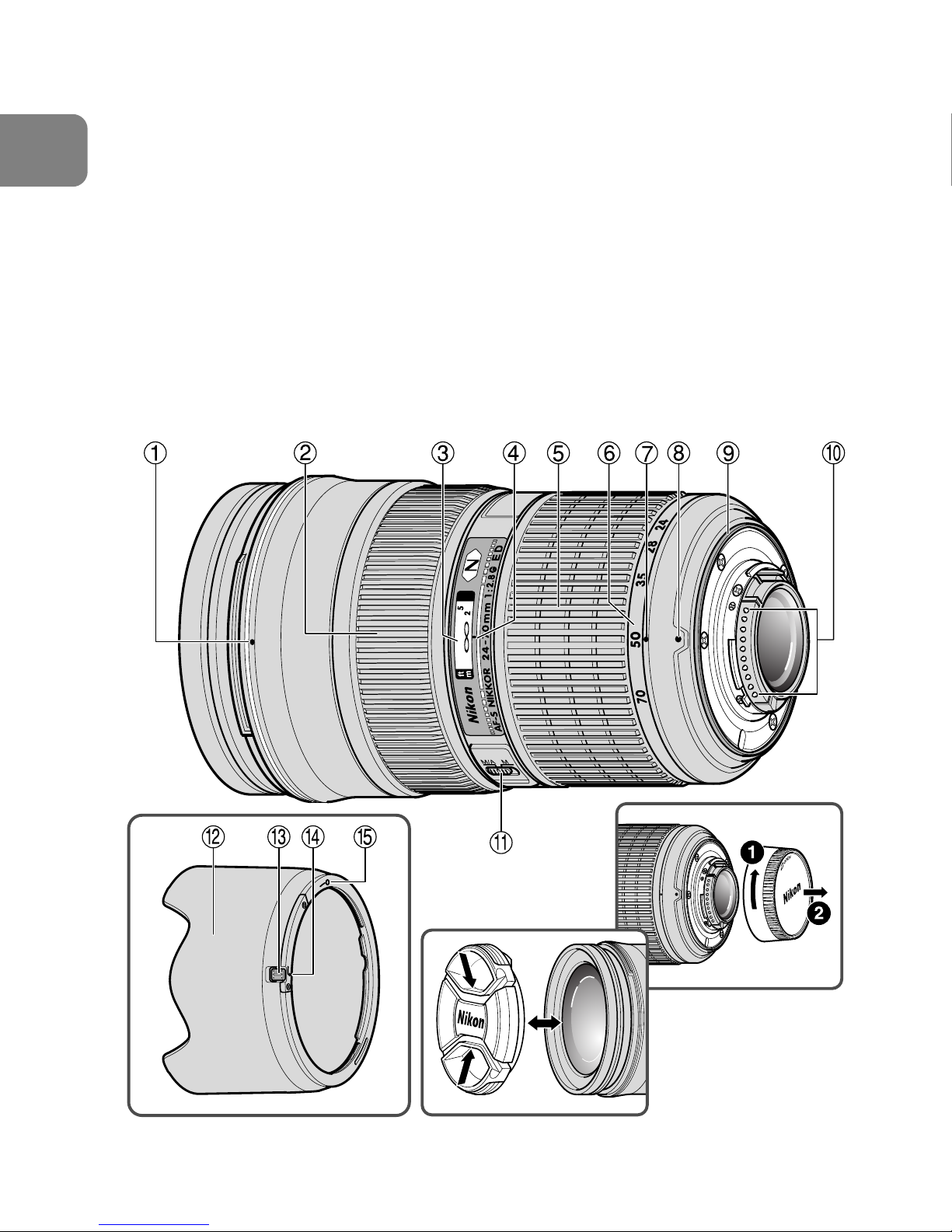

Jp 各部の名称 :（ ）参照頁
1フード着脱指標（P.8）
2フォーカスリング（P.7）
3距離目盛
4距離目盛基準線
5ズームリング（P.8）
6焦点距離目盛
7焦点距離目盛基準線
8レンズ着脱指標
9レンズマウントゴムリング（P.6）
!CPU信号接点（P.6）
"フォーカスモード切り換えスイッ
チ（P.7）
#フード（P.8）
$フードロック解除ボタン（P.8）
%フード取り付け指標（P.8）
&フードセット指標（P.8）

5
Jp
カメラ別の使用可能機能表
使用できる機能には制限・制約がある場合があります。カメラの使用説明書
もご確認ください。
※1：PにはAUTO（オート）モード、イメージプログラムモードを含みます。
※2：Mモードの設定はありません。
1.はじめに
このたびはニッコールレンズをお買い上げいただき、誠にありがとうござい
ます。このレンズは、高速で静かなAF（オートフォーカス）撮影を可能に
するレンズ内超音波モーター（サイレント・ウェーブ・モーター）駆動方式
を採用した高性能なズームレンズです。
■主な特長
●AF（オートフォーカス）撮影およびMF（マニュアルフォーカス）撮影の
切り換えが簡単にできるフォーカスモード切り換えスイッチを装備してい
ます。
●AF撮影中にも瞬時にマニュアルフォーカスモードに切り換えることので
きる「マニュアル優先オートフォーカス」機能を装備しています。
カメラ
露出モード
P※1 SAM
F3AF、F-601、F-501、MF
カメラ （F-601M を除く ）
○ ○ ○ ○ ○
×
○ ○ ○ ○ ○
○ ○ ○ ○ ○
○ ○ ○ × ×
○ ○ ○ ○
× ○ ○ × ×
× × × × ×
○：使用可 ×：使用不可
オート
フォーカス
D3、D2
シリーズ 、D1 シリーズ 、D300、D200、
D100、D80、D70
シリーズ 、D50、D40 シリーズ
F6、F5、F100、F80 シリーズ 、 ニコン U2、 ニコン U
プロネア600i、プロネアS※2
F4 シリーズ 、F90X シリーズ 、F90 シリーズ 、F70D
ニコン Us、F60D、F50D、F-401 シリーズ
F-801 シリーズ 、F-601M

6
Jp ●被写体までの距離情報をカメラボディー側に伝達する機能を備え、3Dマ
ルチパターン測光機能を持ったカメラとの組み合わせでは、より的確な露
出制御を実現します。
●ニコン独自のED（特殊低分散）ガラスによる色収差の補正とともに、非
球面レンズや良好なボケ味が得られる円形絞りの採用により優れた光学性
能、描写性能を発揮します。
●ナノクリスタルコート（Nano Crystal Coat）を一部のレンズに施した
ことにより、強い太陽光が当たるスポーツ撮影から、スポットライトのあ
る室内撮影まで、クリアーな画像を提供します。
●最短撮影距離0.38m（焦点距離35mm〜50mmの場合）までの近接撮
影が可能です。
■注 記
●レンズのCPU信号接点!は汚さないようにご注意ください。
●ニコンDXフォーマットのニコンデジタル一眼レフカメラ（D2シリーズ、
D50など）に装着すると、対角線画角は61°―22°50′となり、
35mm判換算では焦点距離約36mm― 105mm相当になります。
●レンズマウントゴムリング9が破損した場合は、そのまま使用せず販売
店またはニコンサービスセンターに修理を依頼してください。
●ワイヤレスリモートスピードライト SB-R200は、レンズ先端に2個装着
可能です。

7
Jp

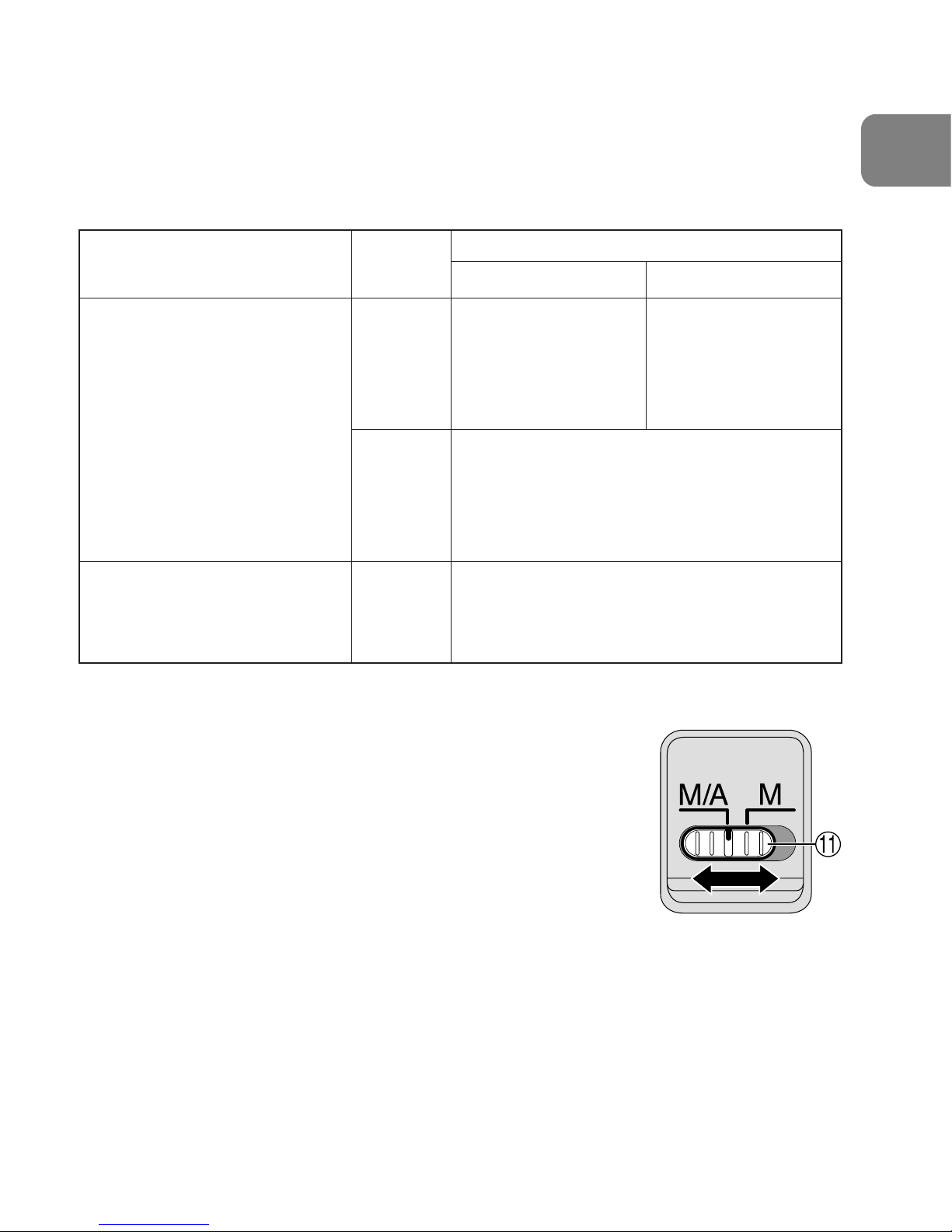

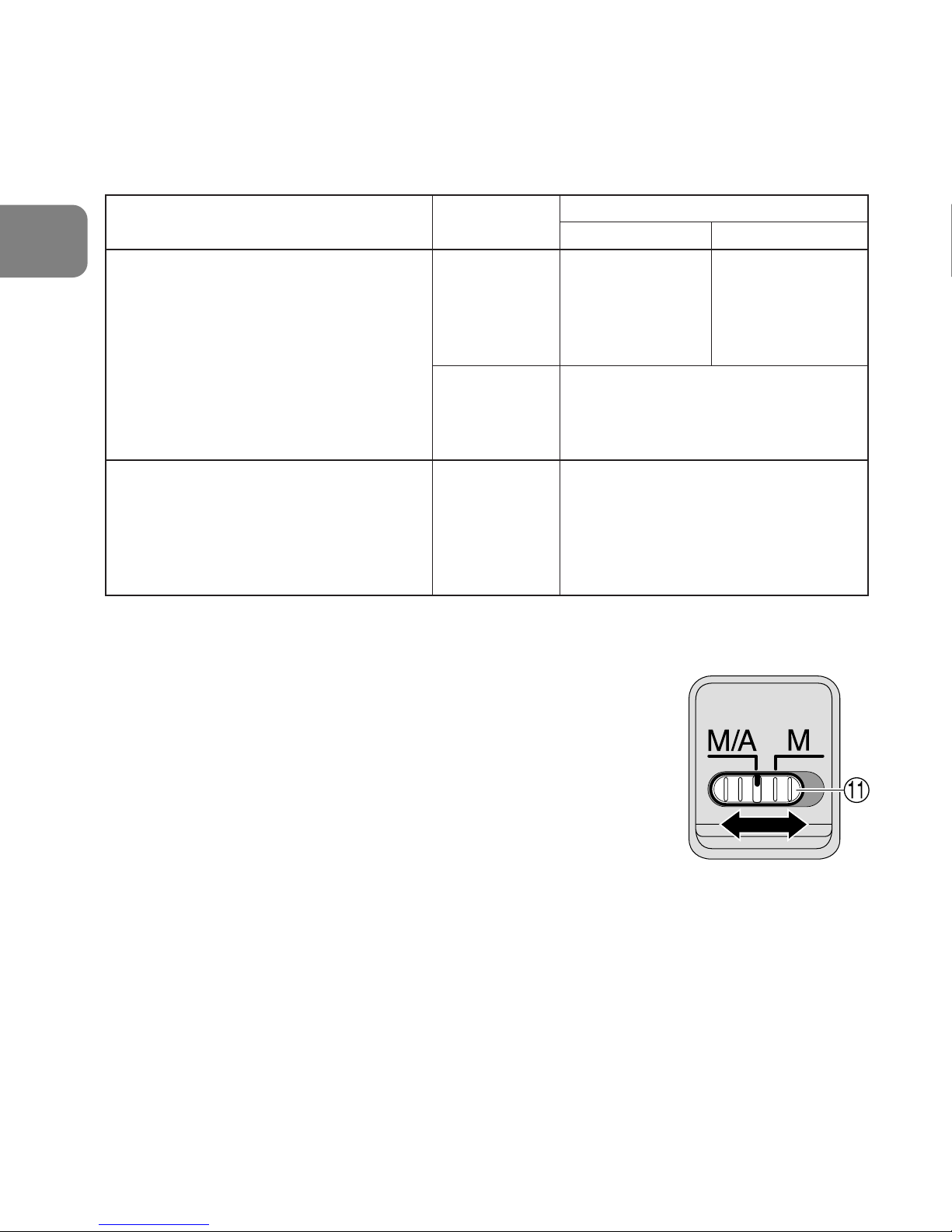

2.ピント合わせの方法
ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択でき
ます。
■M/A（マニュアル優先オートフォーカス）モードの使い方
1フォーカスモード切り換えスイッチ"を［M/A］に
セットします。
●スイッチは、指標が合うようにセットしてくださ
い。
2AF（オートフォーカス）撮影時、シャッターボタン
を半押ししたまま、あるいはカメラのAF作動ボタン
を保持したまま、フォーカスリング2を手で回転さ
せると、瞬時にMF（マニュアルフォーカス）撮影が
行えます。
3シャッターボタンの半押しやAF作動ボタンを再度操
作するとAFで撮影が可能となります。
レンズの設定モード
カメラ MM/A
マニュアル
フォーカス撮影
（フォーカスエイド可）
マニュアルフォーカス撮影のみ
（F-601Mを除きフォーカスエイド可）
マニュアルフォーカス撮影のみ
（フォーカスエイド可）
マニュアル優先
オートフォーカス撮影
D3、D2 シリーズ 、
D1
シリーズ 、D300、
D200、D100、D80、
D70
シリーズ 、D50、
D40
シリーズ 、F6、F5、
F4
シリーズ 、F100、
F90X
シリーズ 、F90 シリーズ 、
F80
シリーズ 、F70D、
ニコン U2、 ニコン U、
プロネア600i、プロネアS
ニコン Us、F60D、F50D、
F-801
シリーズ 、
F-401
シリーズ 、F-601M
カメラの
フォーカス
モード
AF
（C/S）
AF
（C/S）
MF
MF

8

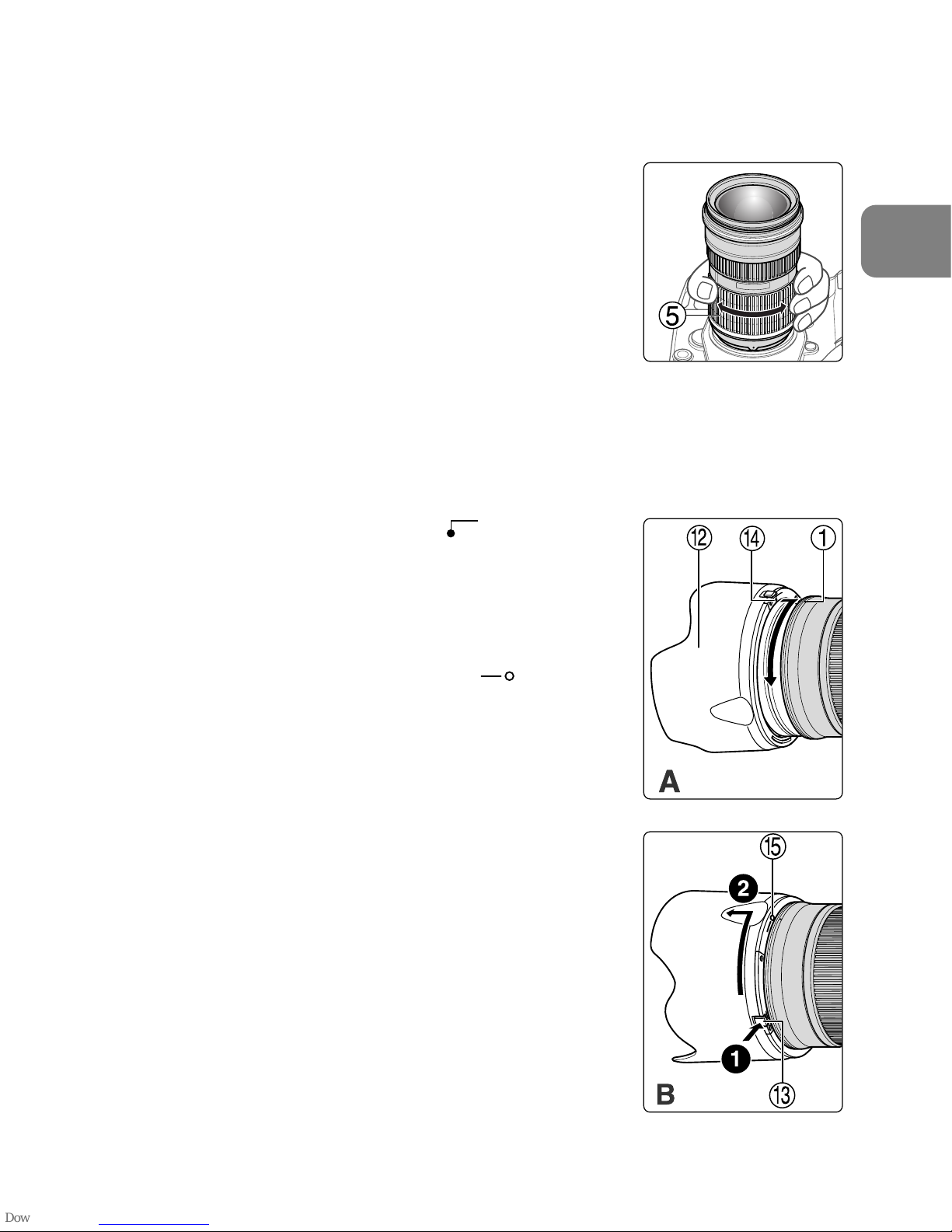

Jp 3.ズーミングと被写界深度（P.116）
撮影を行う場合は、ズームリング5を回転させ構図を
決めてから、ピント合わせを行ってください。プレビ
ュー（絞り込み）機構を持つカメラでは、撮影前に被
写界深度を確認することができます。
4.絞り値の設定
絞り値は、カメラ側で設定してください。
5.バヨネットフードHB-40#の取り付け、取り外し
■取り付け方（図A）
レンズ先端のフード着脱指標1とフード取り付け指
標（ ）%を合わせて、時計回りにカチッと音が
するまでフード#を回転させ、確実に取り付けます。
●フード着脱指標1とフードセット指標（ ）&
が合っていることを確認してください。
●フードが正しく取り付けられないと撮影画面にケ
ラレを生じますのでご注意ください。
●フード先端を強くつかむと着脱が困難になります。
着脱の際は、フードの根元（フード取り付け指
標%部分）付近を持って回転させてください。
●収納時はフードを逆向きにしてレンズに取り付け
ることができます。
■取り外し方（図B）
フードロック解除ボタン$を押さえ、そのまま、反時
計回りにフード#を回転させて取り外します。
))
*

9
Jp
6.カメラ内蔵フラッシュ使用時のご注意
焦点距離と撮影距離によって、フラッシュの光がレンズ（フード）の先端で
さえぎられて、写真の一部に影が写り込む（この現象がケラレです）ことが
あります。以下のカメラでは、焦点距離と撮影距離にご注意ください。
●プロネアS：すべての焦点距離と撮影距離でケラレが生じるため、ご使用
はおすすめできません。
カメラ ケラレなく撮影できる焦点距離と撮影距離
●焦点距離28mmでは撮影距離3m以上
D300 ●焦点距離35mmでは撮影距離1m以上
●焦点距離50mm以上は制約なし
●焦点距離28mmでは撮影距離2m以上
D200 ●焦点距離35mmでは撮影距離1m以上
●焦点距離50mm以上は制約なし
●焦点距離28mmでは撮影距離2.5m以上
D100 ●焦点距離35mmでは撮影距離1m以上
●焦点距離50mm以上は制約なし
D80、D70シリーズ、 ●焦点距離35mmでは撮影距離1m以上
D50 ●焦点距離50mm以上は制約なし
●焦点距離35mmでは撮影距離1.5m以上
D40シリーズ ●焦点距離50mmでは撮影距離1m以上
●焦点距離70mmでは制約なし
F80シリーズ ●焦点距離50mmでは撮影距離1m以上
●焦点距離70mmでは制約なし
F70シリーズ、ニコンU2、●焦点距離50mmでは撮影距離1.5m以上
プロネア600i ●焦点距離70mmでは撮影距離1m以上
F60シリーズ ●焦点距離70mmでは撮影距離1m以上
F50シリーズ、 ●焦点距離70mmでは撮影距離1.5m以上
ニコンU、ニコンUs

10
Jp 7.ファインダースクリーンとの組み合わせ
■構図の決定やピント合わせの目的には
◎： 好適です
○： 視野の一部が多少見にくくなりますが、撮影結果には全く影響がありませ
ん。
―： 各カメラに存在しないファインダースクリーンです。
空欄： 使用不適当です。ただし、Mスクリーンの場合、撮影倍率1/1倍以上の近接
撮影に用いられるため、この限りではありません。
注意
・上記以外のカメラでB、Eスクリーンをご使用の場合は、それぞれB、Eスクリー
ンの欄をご覧ください。
8.レンズのお手入れと取り扱い上のご注意
●レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたとき
は、柔らかい清潔な木綿の布に無水アルコール（エタノール）または市販
のレンズクリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭
きムラ、拭き残りのないように注意して拭いてください。
●シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●レンズ表面の汚れや傷を防ぐためには、NCフィルターをお使いいただけ
ます。また、レンズフードも役立ちます。
●レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付け
てください。
スクリーン
カメラ
F5+DP-30 ◎―
◎―
―
―
―
―
―◎―◎
―◎―◎
G1
G2
G4 G3
BCEEC-B
EC-E FJKLMPU
F4+DP-20
F4+DA-20
F5+DA-30
A
◎
◎
◎
◎
◎
◎
◎
◎
―
―
◎
◎
◎
◎
◎○
◎◎
◎
◎
F6 ―― ― ―◎◎ ◎◎―
○
○
―◎
