AF-S VR Micro-Nikkor
105mm f/2.8
IF-ED Nano Crystal Coat
使用説明書 (P. 4–15)
Instruction Manual (PP. 16–25)
Bedienungsanleitung (S. 26–35)
Manuel d'utilisation (P. 36–45)
Manual de instrucciones (PP. 46–55)
Manuale di istruzioni (PP. 56–65)
(P. 66–75)
(P. 76–85)

2

3
FULL
M/A M
ON
OFF
0.5m
31.5 0.8
1
10 52
3
10 54
7
B
A

4
Jp
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負
う可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が
想定される内容および物的損害の発生が想定される内容を示しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。
この「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の
人々への危害や財産への損害を未然に防止するために、重要な内容を記載しています。
お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してくだ
さい。
表示について
表示と意味は次のようになっています。
注意
警告
警告
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出
部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサービスセンターに
修理を依頼してください。
接触禁止
すぐに修理依頼を
分解禁止
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具
体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止（してはいけないこと）の行為を告げるものです。図の中や近く
に具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近
くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。

5
Jp
警告
熱くなる、煙が出る、こげ臭いなどの異常時は、速やか
にカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り
出す際、やけどに十分注意してください。電池を抜いて、販売店
またはニコンサービスセンターに修理を依頼してください。
水につけたり水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で
使用すると、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光の
あたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
電池を取る
水かけ禁止
使用禁止
見ないこと
感電注意
移動禁止
放置禁止
保管注意
すぐに修理依頼を

6
Jp
カメラ別の使用可能機能表
使用できる機能には制限・制約がある場合があります。カメラの使用説明書もご
確認ください。
※1：PにはAUTO（オート）モード、イメージプログラムモードを含みます。
※2：Mモードの設定はありません。
●手ブレ補正が使用できないカメラでは、必ず、手ブレ補正スイッチ#を
［OFF］にしてください。特にプロネア600iでは、このスイッチを［ON］に
したままにすると、電池を消耗することがあります。

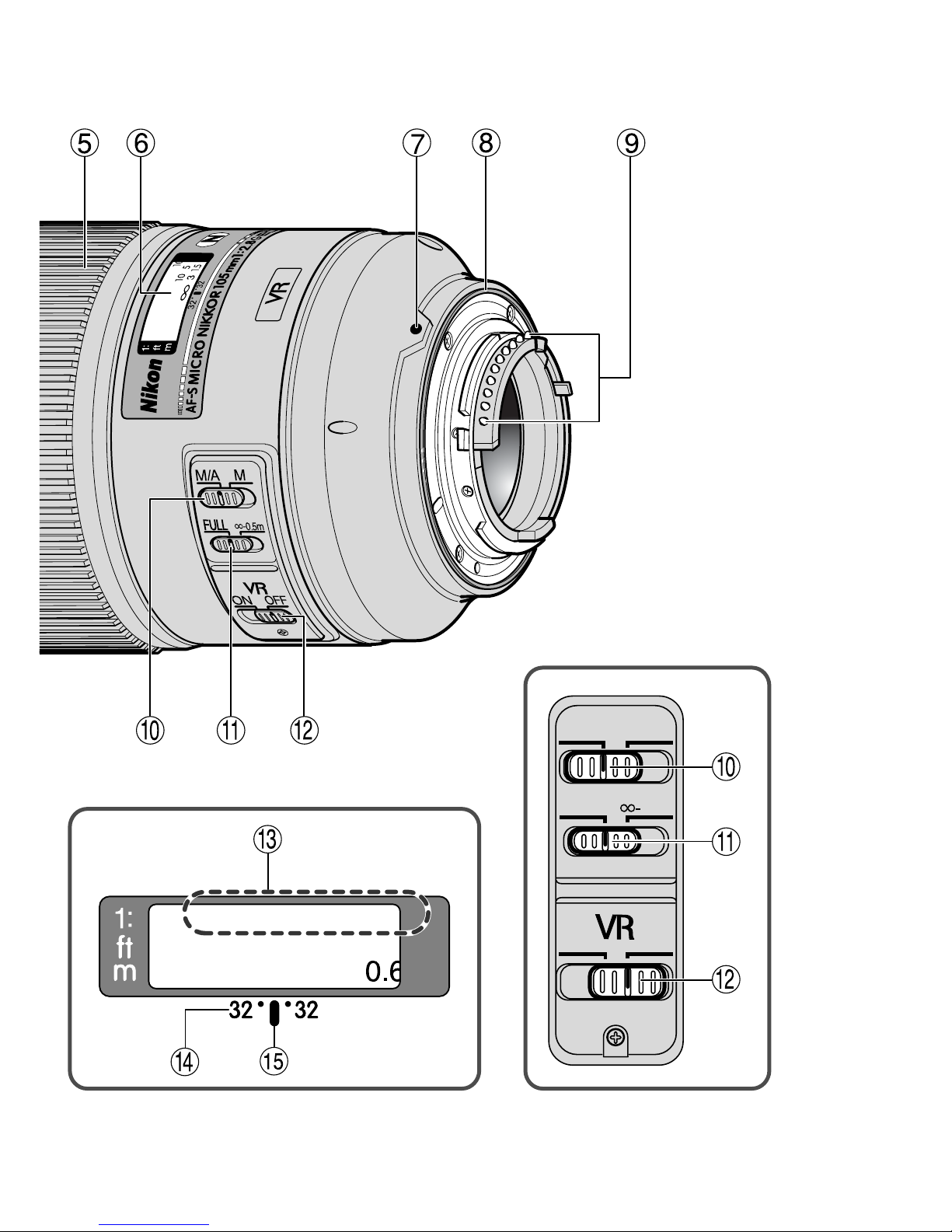

各部の名称 :（ ）参照頁
1フード（P.11）
2フード取り付け指標
（P.11）
3フードセット指標（P.11）
4フード着脱指標（P.11）
5フォーカスリング（P.8）
6距離目盛（P.10）
7レンズ着脱指標
8レンズマウントゴムリング（P.8）
9CPU信号接点（P.7）
!フォーカスモード切り換えスイッチ
（P.8）
"フォーカス制限切り換えスイッチ（P.9）
#手ブレ補正スイッチ（P.9）
$倍率目盛（P.10）
%被写界深度目盛（P.10）
&距離目盛基準線（P.10）
カメラ 手ブレ
補正
オート
フォーカス
露出モード
P※1 SAM
D2シリーズ、D1シリーズ、D200、
D100、D70シリーズ、D50
F6、F5、F100、F80シリーズ、
ニコンU2、ニコンU
プロネア600i、プロネアS※2
F4シリーズ、F90Xシリーズ、
F90シリーズ、F70D
ニコンUs、F60D、F50D、
F-401シリーズ
F-801シリーズ、F-601M
F3AF、F-601、F-501、
MFカメラ（F-601Mを除く）
○○○○○○
××
○○○○○○
×○○○○○
×○○○××
○○○○
××○○××
××××××
○：使用可 ×：使用不可
機 能

7
Jp
1.はじめに
このたびはニッコールレンズをお買い上げいただき、誠にありがとうございます。
このレンズは、手ブレ補正機能（VRⅡ）および、高速で静かなAF（オートフォ
ーカス）撮影を可能にするレンズ内超音波モーター（サイレント・ウェーブ・モ
ーター）駆動方式を採用した高性能なマイクロレンズです。
■ 主な特長
●手ブレ補正機能（VRⅡ）を使用すると、使わないときと比べ∞〜1／30×
（撮影倍率）までの撮影では、約4段分＊シャッタースピードを遅くして撮影で
きるため、シャッタースピードの選択範囲が広がり、幅広い領域で手持ち撮影
が可能です。（＊：当社測定条件によります。また、手ブレ補正効果は、撮影
者や撮影条件によって異なります。）
●手ブレか流し撮りかを自動検出し、流し撮りでも手ブレ補正機能の威力を発揮
します。
●AF（オートフォーカス）撮影およびMF（マニュアルフォーカス）撮影の切り
換えが簡単にできるフォーカスモード切り換えスイッチを装備しています。
●AF撮影中にも瞬時にマニュアルフォーカスモードに切り換えることのできる
「マニュアル優先オートフォーカス」機能を装備しています。
●被写体までの距離情報をカメラボディー側に伝達する機能を備え、3D測光機
能を持ったカメラとの組み合わせでは、より的確な露出制御を実現します。
●ニコン独自のED（特殊低分散）ガラスによる色収差の補正とともに、良好な
ボケ味が得られる円形絞りの採用により優れた光学性能、描写性能を発揮しま
す。
●ナノクリスタルコート（Nano Crystal Coat）を一部のレンズに施したこと
により、強い太陽光が当たるスポーツ撮影から、スポットライトのある室内撮
影まで、あらゆる条件下で、クリアーで抜けの良い画像を提供します。
●最短撮影距離0.314mまでの近接撮影が可能です。
■ 注 記
●レンズのCPU信号接点9は汚さないようにご注意ください。
●AF-I/AF-Sテレコンバーターは、TC-14E/TC-14EⅡ/TC-17EⅡ/TC-
20E/TC-20EⅡが使用可能です。ただし、VR機能とAE機能は使えますが、
AF（オートフォーカス）撮影はできません。

8
Jp
●TC-20E/TC-20EⅡ装着時、最小絞りがF90以内になるように制限していま
す。
●ニコンDXフォーマットのニコンデジタル一眼レフカメラ（D2シリーズ、
D50など）に装着すると、対角線画角は15°20′となり、35mm判換算で
は焦点距離約157.5mm相当になります。
●レンズマウントゴムリング8が破損した場合は、そのまま使用せず販売店ま
たはニコンサービスセンターに修理を依頼してください。
●ワイヤレスリモートスピードライト SB-R200は、レンズ先端に4個装着可能
です。
2.ピント合わせの方法
ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択できます。
■M/A（マニュアル優先オートフォーカス）モードの使い方
1フォーカスモード切り換えスイッチ!を［M/A］にセットします。
●スイッチは、指標が合うようにセットしてください。
2AF（オートフォーカス）撮影時、シャッターボタンを半
押ししたまま、あるいはカメラのAF作動ボタンを保持し
たまま、フォーカスリング5を手で回転させると、瞬時
にMF（マニュアルフォーカス）撮影が行えます。
3シャッターボタンの半押しやAF作動ボタンを再度操作す
るとAFで撮影が可能となります。
レンズの設定モード
カメラ
MM/A
マニュアル
フォーカス撮影
（フォーカスエイド可）
マニュアルフォーカス撮影のみ
（F-601Mを除きフォーカスエイド可）
マニュアルフォーカス撮影のみ
（フォーカスエイド可）
マニュアル優先
オートフォーカス撮影
D2 シリーズ 、D1 シリーズ 、
D200、D100、
D70
シリーズ 、D50
F6、F5、F4
シリーズ 、
F100、F90X
シリーズ 、
F90
シリーズ 、F80 シリーズ 、
F70D、ニコンU2、
ニコンU、プロネア600i、
プロネアS
ニコンUs、F60D、F50D、
F-801
シリーズ 、
F-401
シリーズ 、F-601M
カメラの
フォーカス
モード
AF
（C／S）
AF
（C／S）
MF
MF
FULL
M/A M
0.5m
指標

9
Jp
■ フォーカス制限切り換えスイッチ"の使い方
（AF-Sレンズを装着してAF使用可能なカメラのみ）
オートフォーカス撮影時で、撮影距離が常に0.5m以上に限
られている場合は、フォーカス制限切り換えスイッチ"を
［∞−0.5m］にセットすると、ピント合わせの時間を短縮
できます。
●スイッチは、指標が合うようにセットしてください。
●撮影距離が0.5m未満を含む場合は［FULL］にセットします。
3.手ブレ補正機能（VRⅡ）
■ 手ブレ補正機能の概念図
■ 手ブレ補正の効果
●∞〜約3m（撮影倍率：1/30×）までの撮影では、シャッタースピードで約
4段分＊の手ブレを補正します。また、1/30×から撮影倍率が上がるに従い、
手ブレ補正効果は徐々に減少します。（＊：当社測定条件によります。また、
手ブレ補正効果は、撮影者や撮影条件によって異なります。）
■ 手ブレ補正機能の使い方
1手ブレ補正スイッチ#を［ON］にセットします。
●スイッチは、指標が合うようにセットしてください。
2シャッターボタンを半押しすると手ブレを補正します。
このときファインダー内の画像のブレも補正するため、
ピント合わせが容易で、フレーミングしやすくなります。
3手ブレ補正スイッチ#を［OFF］にセットすると、手ブレを補正しません。
FULL
0.5m
指標
ON
OFF
指標
パンニング
（流し撮り）
手ブレ
大
高
周

波

数

振 幅

10
Jp
■ 手ブレ補正機能使用時のご注意
●シャッターボタンを半押し後、ファインダー像が安定してから撮影することを
おすすめします。
●流し撮りなどでカメラの向きを大きく変えた場合、変えた方向の手ブレ補正は
機能しません。例えば、流し撮りで横方向にパンニングすると、縦方向の手ブ
レだけが補正され、流し撮りが行えます。
●手ブレ補正の原理上、シャッターレリーズ後にファインダー像がわずかに動く
ことがありますが、異常ではありません。
●手ブレ補正中にカメラの電源スイッチをOFFにしたり、レンズを取り外したり
しないでください。（その状態でレンズを振るとカタカタ音がすることがあり
ますが、故障ではありません。カメラの電源スイッチを再度ONにすれば、音
は消えます。）
●F80シリーズ、ニコンU2、ニコンU、D200、D100、D70シリーズ、
D50の内蔵フラッシュ充電中には、手ブレ補正は行いません。
●三脚を使用するときは、手ブレ補正スイッチ#を［OFF］にしてください。
ただし、三脚を使っても雲台を固定しないときや、一脚を使用するときには、
スイッチを［ON］にすることをおすすめします。
●AF作動ボタンのあるカメラ（D2シリーズ、D200、F6、F5など）で、AF
作動ボタンを押しても、手ブレ補正は作動しません。
4.被写界深度
被写体の前後のどの範囲が鮮明に写るかという被写界深度の範囲は、鏡筒の距離
目盛基準線&の両側の被写界深度目盛%によって示されます。被写界深度は、
この2つの点が示す距離目盛6でおおよそ読むことができます。ただし、近距離
ではズレが生じるため被写界深度目盛は使用できませんので被写界深度表
（P.86）をご覧ください。被写界深度プレビュー（絞り込み）機構を持つカメラ
ボディーは、絞り込みによりファインダー内で被写界深度を確認できます。
5.撮影倍率
撮影倍率とは、フィルム面上に写された像の大きさと被写体の実際の大きさとの
比率を示したものです。たとえば実際には5cmの長さの被写体がフィルム面上
に1cmに写ったときの撮影倍率は1／5倍（1：5）といいます。距離目盛6の
すぐ上に、倍率目盛$（オレンジ色）が記してあります。この目盛により、先
に倍率を決めてから撮影することもできます。たとえば1／5倍の倍率で撮影し
たいときは倍率目盛の5を距離目盛に合わせ、ピントを合わせます。なお、
各撮影距離での撮影倍率につきましては被写界深度表（P.86）をご参照ください。

11
Jp
6.接写、複写撮影
撮影の際は特にカメラブレに注意してください。カメラブレを防ぐ方法として、
しっかりとした三脚を用い、ケーブルレリーズ、またはリモートコードを併用す
ることをおすすめします。接写撮影では、一般に被写界深度が著しく浅くなりま
すので、奥行きのある被写体の撮影では、絞りを十分絞って、露出時間を長くす
るようにしてください。また、写したい部分をフィルム面と平行に置くことなど
の注意も必要です。
●クローズアップレンズを使用する場合は、マニュアルフォーカスで撮影してく
ださい。
7.絞り値の設定
絞り値は、カメラ側で設定してください。
8.バヨネットフードHB-38の取り付け、取り外し
■取り付け方
レンズ先端のフード着脱指標4とフード取り付
け指標（ 、2ヶ所のいずれか）2を合わせ
て、時計回りにカチッと音がするまでフード1
を回転させ、確実に取り付けます。
●フード着脱指標4とフードセット指標（ ）
3が合っていることを確認してください。
●フードが正しく取り付けられないと撮影画面
にケラレを生じますのでご注意ください。
●フード先端を強くつかむと着脱が困難になり
ます。着脱の際は、フードの根元（フード取
り付け指標部分）付近を持って回転させてく
ださい。
●収納時はフードを逆向きにしてレンズに取り
付けることができます。
被写界面積（cm） クローズアップレンズ 撮影距離（cm）
No.5T

No.6T

No.5T＋6T
撮影倍率
1
／
6.3―1.22 15.0×22.5―1.97×2.95 82.4―28.1
1
／
3.3―1.44 8.0×12.0―1.67×2.5 49.8―26.1
1
／
2.2―1.65 5.24×7.86―1.45×2.18 38.1―24.3
2 3 4

12
Jp
■取り外し方
フードの根元（フード取り付け指標部分）付近を持ち、反時計回りにフードを回
転させて取り外します。
9.カメラ内蔵フラッシュ使用時のご注意
ケラレ（写真の一部に影ができる）を防止するため、レンズフード1は取り外
して使用してください。
10.ファインダースクリーンとの組み合わせ
■構図の決定やピント合わせの目的には
◎： 好適です
○： 視野の一部が多少見にくくなりますが、撮影結果には全く影響がありません。
―： 各カメラに存在しないファインダースクリーンです。
()： 中央部重点測光時の補正値です。F6カメラの場合、測光値の補正は、カメラの
カスタムメニュー「b6：スクリーン補正」を「BorE以外」にセットして行いま
す。B型およびE型以外を使用する場合は、補正量が0でも、「B or E以外」にセ
ットしてください。F5カメラの場合は、カスタムセッティングNo.18の設定で
測光値の補正を行います。F4シリーズカメラの場合は、ファインダースクリー
ン露出補正ダイヤルを回して補正を行います。
詳しくはカメラの使用説明書をご覧ください。
空欄： 使用不適当です。ただし、Mスクリーンの場合、撮影倍率1/1倍以上の近接撮影
に用いられるため、この限りではありません。
注意
・上記以外のカメラでB、Eスクリーンをご使用の場合は、それぞれB、Eスクリーンの
欄をご覧ください。
スクリーン
カメラ
F5+DP-30 ◎ ―
◎ ―
―
―
―
―
― ◎ ― ◎
― ◎ ― ◎
G1
G2 G4G3BCEEC-B EC-E FJKLMPU
F4+DP-20
F4+DA-20
F5+DA-30
A
◎
◎
◎
◎
◎
◎
◎
◎
―
―
◎
◎
◎
◎
○
○
○
(+0.5) ◎
◎
◎
◎
F6 ― ― ― ― ―◎ ◎ ◎◎ ― ― ― ◎

13
Jp
11.レンズのお手入れと取り扱い上のご注意
●レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたときは、
柔らかい清潔な木綿の布に無水アルコール（エタノール）または市販のレンズ
クリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き
残りのないように注意して拭いてください。
●シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●レンズ表面の汚れや傷を防ぐためには、NCフィルターをお使いいただけます。
また、レンズフード1も役立ちます。
●レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付けてく
ださい。
●レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のとこ
ろを避けて風通しのよい場所に保管してください。また、直射日光のあたると
ころ、ナフタリンや樟脳のあるところも避けてください。
●レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご
注意ください。
●ストーブの前など、高温になるところに置かないでください。極端に温度が高
くなると、外観の一部に使用している強化プラスチックが変形することがあり
ます。
12.付属アクセサリー
●62mmスプリング式レンズキャップ LC-62●裏ぶた LF-1
●バヨネットフード HB-38●ソフトケース CL-1020
13.別売アクセサリー
●62mmネジ込み式フィルター（円偏光フィルターⅡを含む）
●AF-Sテレコンバーター＊（TC-14EⅡ/TC-17EⅡ/TC-20EⅡ）
＊AF（オートフォーカス）撮影はできません（VR、AEは可能）。
14.使用できないアクセサリー
●オート接写リング：PKリング全種類 ●Kリング：全種類
●オートリング：BR-4 ●ベローズアタッチメント：全種類
※その他のアクセサリーでも、使用できない場合があります。アクセサリーの使用説
明書でご確認ください。

14
Jp
15.仕 様
型式： ニコンFマウントCPU内蔵Gタイプ、AF-Sマイクロレンズ
焦点距離： 105mm
最大口径比： 1：2.8
レンズ構成： 12群14枚（EDレンズ1枚、ナノクリスタルコート1面）
画角： 23°20′（ニコンデジタル一眼レフカメラ［ニコンDXフォ
ーマット］装着時：15°20′）(IX240カメラ装着時：
18°40′)
倍率目盛： 1：10〜1：1（等倍）
撮影距離情報： カメラボディーへの撮影距離情報出力可能
ピント合わせ： IF（ニコン内焦）方式、超音波モーターによるオートフォーカ
ス、マニュアルフォーカス可能
フォーカス
制限スイッチ： FULL（∞〜0.314m）と∞〜0.5mの2段階切り換え
手ブレ補正： ボイスコイルモーター（VCM）によるレンズシフト方式
撮影距離目盛： ∞〜0.314m、1ft.（併記）
最短撮影距離： 0.314m（等倍）
絞り羽根枚数： 9枚（円形絞り）
絞り方式： 自動絞り
絞りの範囲： f2.8― 32
測光方式： 開放測光
アタッチメントサイズ ：62mm（P=0.75mm）
大きさ： 約83mm（最大径）×116mm（バヨネット基準面からレン
ズ先端まで）
質 量（重さ）： 約720g
●仕様、外観の一部を、改善のため予告なく変更することがあります。

15
Jp

16
En
Notes on Safety Operations
CAUTION
Do not disassemble
Touching the internal parts of the camera or lens could result in injury. Repairs should
be performed only by qualified technicians. Should the camera or lens break open as
the result of a fall or other accident, take the product to a Nikon-authorized service
representative for inspection after unplugging the product and/or removing the
battery.
Turn off immediately in the event of malfunction
Should you notice smoke or an unusual smell coming from the camera or lens, remove
the battery immediately, taking care to avoid burns. Continued operation could result
in injury. After removing or disconnecting the power source, take the equipment to a
Nikon-authorized service representative for inspection.
Do not use the camera or lens in the presence of flammable gas
If the electronic equipment is operated in the presence of flammable gas, it could
result in an explosion or a fire.
Do not look at the sun through the lens or viewfinder
Viewing the sun or other strong light sources through the lens or viewfinder could
cause permanent visual impairment.
Keep out of reach of children
Particular care should be taken to prevent infants from putting the batteries or other
small parts into their mouths.
Observe the following precautions when handling the camera and
lens
• Keep the camera or lens unit dry. Failure to do so could result in a fire or electric
shock.
• Do not handle or touch the unit with wet hands. Failure to do so could result in
electric shock.
• When the lens will not be used for a long time, attach both front and rear lens caps
and store the lens away from direct sunlight. Failure to do so could result in a fire, as
the lens might focus sunlight onto an object.

17
En
Nomenclature
Usable cameras and available functions
There may be some restrictions or limitation for available functions. Refer to your
camera instruction manual for details.
*Sold exclusively in the USA. **Sold exclusively in the USA and Canada.
*1 P includes AUTO (General-Purpose Program) and Vari-Program System.
*2 Manual (M) is not available.
•If this lens is used with cameras not compatible with vibration reduction, set the
vibration reduction ON/OFF switch # to [OFF]. With the Pronea 600i/6i camera, in
particular, battery power may become quickly depleted if this switch is left [ON].
( ): Reference page
1Lens hood (p.22)
2Lens hood attachment index (p.22)
3Lens hood setting index (p.22)
4Lens hood mounting index (p.22)
5Focus ring (p.19)
6Distance scale
7Mounting index
8Lens mount rubber gasket (p.19)
9CPU contacts (p.18)
!Focus mode switch (p.19)
"Focusing limit switch (p.19)
#Vibration reduction ON/OFF
switch (p.20)
$Reproduction ratio scale (p.21)
%Depth-of-field indicators (p.21)
&Distance index line (p.21)
Cameras
Vibration reduction Autofocus
Exposure mode
P*1SAM
D2-Series, D1-Series, D200, D100,
D70-Series, D50
F6, F5, F100,
F80-Series/N80-Series*,
F75-Series/N75-Series*,
F65-Series/N65-Series*
Pronea 600i/6i*, Pronea S*2
F4-Series, F90X/ N90s*, F90-Series/
N90*, F70-Series/N70*
F60-Series/ N60*, F55-Series/
N55-Series*, F50-Series/N50*,
F-401x/N5005*, F-401s/ N4004s*,
F-401/N4004*
F-801s/N8008s*, F-801/N8008*,
F-601M/N6000*
F3AF, F-601/N6006*, F-501/
N2020**, Nikon MF cameras
(except F-601M/N6000*)
쑗쑗쑗쑗쑗쑗
҂҂
쑗쑗쑗쑗쑗쑗
҂쑗쑗쑗쑗쑗
҂쑗 쑗쑗҂҂
쑗쑗쑗쑗
҂҂쑗쑗҂҂
҂҂҂҂҂҂
Function
쑗: Possible ҂: Impossible

18
En
1. Introduction
Thank you for purchasing the AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED lens. This is
a high-performance Micro lens featuring special Vibration Reduction (VR2) and high-
speed Internal Focusing (IF) mechanisms. It also employs a Silent (S) Wave Motor to
drive the focusing mechanism.
■Major features
•At infinity (∞) to 1/30x reproduction ratio, pictures can be taken at shutter speeds
approx. 4 stops* slower than is possible without using a VR2lens, thus expanding
the range of usable shutter speed options and making shooting without a tripod
much easier. (*Under Nikon measurement conditions. The effects of vibration
reduction vary depending on individual and shooting conditions.)
•Panning is also possible, as the lens automatically distinguishes panning from
camera shake and vibration reduction works effectively.
•Autofocus (A) or manual (M) mode can easily be selected with the Focus mode
switch.
•Autofocusing with manual override is provided, allowing instant change from
autofocusing to manual focusing.
•More accurate exposure control is possible when this is mounted on a Nikon camera
having 3D Matrix Metering capability, because subject distance information is
transferred from the lens to the camera body.
•The use of an ED (extra-low dispersion) lens element ensures sharp pictures virtually
free of color fringing. Also, by utilizing a 9-blade diaphragm that produces a nearly
circular aperture, out-of-focus images in front of or behind the subject are rendered
as pleasing blurs.
•The Nano Crystal Coat deposited on some of the lens elements ensures that fine,
clear images can be reproduced under any shooting conditions, from the sunny
outdoors to spotlighted interior scenes.
•The closest focusing distance possible is 0.314m (1 ft.)
■Important
•Be careful not to soil or damage the CPU contacts 9.
•AF-I/AF-S Teleconverters TC-14E/TC-14EII/TC-17EII/TC-20E/ TC-20EII can be used.
(VR and AE functions are available. Autofocus operation is not possible.)
•With the TC-20E/TC-20EII attached, minimum aperture is limited to within f/90.
•When mounted on Nikon digital SLR (Nikon DX format) cameras, such as the
D2-Series and D50, the lens’ picture angle becomes 15°20’ and its 35mm
equivalent focal length is approx. 157.5mm.

19
En
•If the lens mount rubber gasket 8is damaged, be sure to visit the nearest Nikon
authorized dealer or service center for repair.
•Atotal of four Wireless Remote Speedlights SB-R200 can be attached to the front of
the lens.
2. Focusing
Set your camera’s focus mode selector according to this chart.
■Autofocus with manual override (M/A mode)
1Set the Focus mode switch !to [M/A].
Note: Be sure to set the switch so that the indicator aligns with
[M/A] precisely.
2Autofocus is provided, but you can manually override the focus
by operating the separate Focus ring 5while lightly depressing
the shutter release button or the AF start (AF-ON) button on the camera.
3To cancel manual override, again lightly depress the shutter
release button or the AF start button on the camera. This will
return the camera to autofocus mode.
■To limit the range of autofocus
(For AF cameras compatible with AF-S Nikkor lenses only)
With AF operation, if the subject is always more than 0.5m (1.6 ft.) away, set the
focusing limit switch "to [∞–0.5m] to reduce focusing time.
Note: Be sure to set the switch so that the indicator aligns with [∞–0.5m] precisely.
•If the subject is sometimes 0.5 m (1.6 ft.) or closer, set it to [FULL].
Lens’ focus mode
Cameras MM/A
Camera’s
focus mode
* Sold exclusively in the USA.
D2-Series, D1-Series, D200, D100,
D70-Series, D50, F6, F5, F4-Series,
F100, F90X/ N90s*, F90-Series/N90*,
F80-Series/N80-Series*,
F75-Series/N75-Series*,
F70-Series/N70*,
F65-Series/N65-Series*,
Pronea 600i/6i*, Pronea S
F55-Series/N55-Series*,
F60-Series/N60*, F50-Series/N50*,
F-801s/N8008s*, F-801/N8008*,
F-601M/N6000*, F-401x/N5005*,
F-401s/ N4004s*, F-401/N4004*
AF
(C / S)
MF
AF
(C / S)
MF
Manual focus
(Focus assist is available,
except with the F-601M/N6000*.)
Autofocus with
manual priority
Manual focus
(Focus assist
is available.)
Manual focus
(Focus assist is available.)
FULL
M/A M
0.5m
Indicator
FULL
0.5m
Indicator

20
En
3. Vibration reduction mode (VR@)
■Basic concept of vibration reduction
■The effects of vibration reduction
•When the subject is from infinity (∞) to approx. 3m (9.8 ft.) away (at 1/30x
reproduction ratio), pictures can be taken at shutter speeds approx. 4 stops* slower
than is possible without using a VR2lens. As the reproduction ratio increases from
1/30x, the effects of vibration reduction gradually decrease. (*Under Nikon
measurement conditions. The effects of vibration reduction vary depending on
individual and shooting conditions.)
■Setting the vibration reduction ON/OFF switch
1Set the Vibration reduction ON/OFF switch #to [ON].
Note: Be sure to set the switch so that the indicator aligns with
[ON] precisely.
2Vibration is reduced when the shutter release button is lightly
pressed. Because vibration is reduced in the viewfinder,
auto/manual focusing and exact framing of the subject are
made easier.
3To cancel the vibration reduction mode, set the Vibration
reduction ON/OFF switch #to [OFF].
■Notes on using vibration reduction mode
•Wait until the image in the viewfinder stops vibrating before fully depressing the
shutter release button after you have lightly pressed the shutter release button.
•If you move the camera in a wide arc when panning, vibration in the direction of
that movement is not affected. For example, if you pan the camera horizontally, only
vibration in the vertical direction is reduced, making smooth pans much easier.
Panning shots
Camera shake
Number of vibrations
Strength of vibration
ON
OFF
Indicator
