Nikon AF-S Nikkor 300mm f/4D IF-ED User manual

使用説明書 (P.6–11)
User’s Manual (PP.12–19)
Benutzerhandbuch (S. 20–25)
Manuel d'utilisation (P. 26–31)
Manual del usuario (PP. 32–37)
Manuale d’uso (PP. 38–43)
(P. 44–59)
(P. 60–65)
Jp
En
De
Fr
Es
It
Sc
Tc
AF-S Nikkor
300mm f/4D
IF-ED

2
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負
う可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が
想定される内容および物的損害の発生が想定される内容を示しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。
この「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の
人々への危害や財産への損害を未然に防止するために、重要な内容を記載しています。
お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してくだ
さい。
表示について
表示と意味は次のようになっています。
注意
警告
警告
分解したり、修理や改造をしないこと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出
部に手を触れないこと
感電したり、破損部でケガをする原因となります。カメラの電池
を抜いて、販売店またはニコンサービス機関に修理を依頼してく
ださい。
接触禁止
すぐに
修理依頼を
分解禁止
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具
体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近く
に具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近
くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。

3
Tc
警告
熱くなる、煙が出る、こげ臭いなどの異常時は、速やか
にカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り
出す際、やけどに充分注意してください。電池を抜いて、販売店
またはニコンサービス機関に修理を依頼してください。
水につけたり、水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火、爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で
使用すると、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
逆光撮影では、太陽を画角から充分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。
画角から太陽をわずかに外しても火災の原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光の
あたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
窓を閉め切った自動車の中や直射日光が当たる場所など、
異常に温度が高くなる場所に放置しないこと
内部の部品に悪い影響を与え、火災の原因となることがあります。
電池を取る
水かけ禁止
使用禁止
見ないこと
感電注意
移動注意
放置禁止
放置禁止
保管注意
使用注意
すぐに
修理依頼を

4
1
2
3

5
4

6
Jp
はじめに
このたびはニッコールレンズをお買い上げいただき、ありがとうございます。
このレンズは、高速で静かなAF（オートフォーカス）撮影を可能にするレン
ズ内超音波モーター（サイレント・ウェーブ・モーター）駆動方式を採用し
た高性能単焦点レンズです。
主な特長
●F6、F5、F4シリーズ、F100、F90X／F90各シリーズ、F80シリー
ズ、F70D、ニコンU、プロネア600i、プロネアSカメラ、およびニコ
ンデジタル一眼レフカメラ（D4、D300Sなど）との組
み合わせでは、
AF撮影が可能なばかりでなく、AF撮影中にも瞬時にマニュ
アルフォーカス
モードに切り換えることのできる「マニュアル優先オートフォーカス」
機能、AF撮影時にAF作動を一定の撮影距離範囲に制限できるフォーカス
制限切り換えスイッチなど、数々の機能が威力を発揮します。
●被写体までの距離情報をカメラ側に伝達する機能を備え、3D測光機能を
持ったカメラとの組み合わせ時により的確な露出制御を実現する3D-マ
ルチパターン測光・3D-マルチBL調光を可能とします。さらに、ニコンAF
［オートフォーカス（F3AF除く）］カメラとの組み合わせではフォーカス
エイドによるマニュアルフォーカス撮影（手動によるピント合わせ）が可
能です。
●ニコン内焦方式を採用しているため、ピント合わせ時の保持バランスが良
いなど、操作性にも優れています。

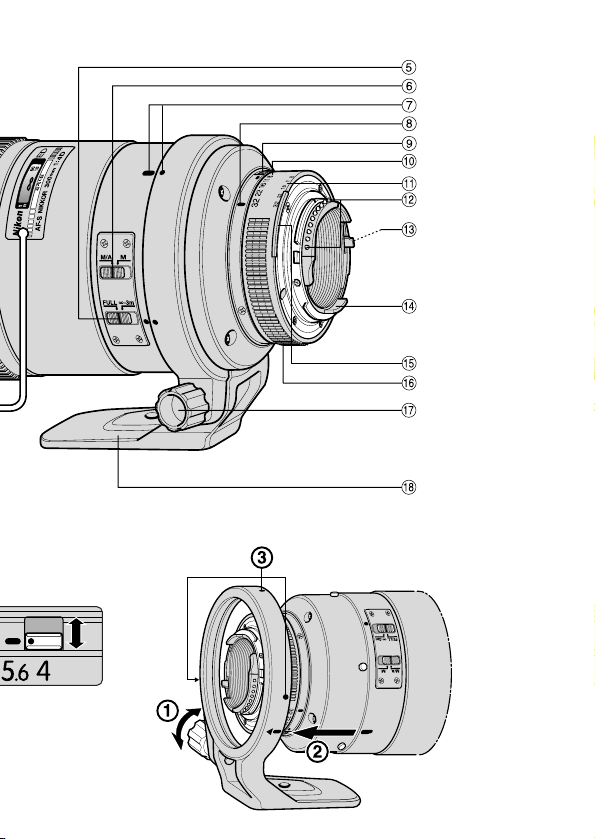

各部の名称
1フォーカスリング
2フード
3距離目盛
4距離目盛基準線
5フォーカス制限切り換えスイッチ
6フォーカスモード切り換えスイッチ
7三脚座取り付け指標
8絞り指標／着脱指標
9最小絞りロックレバー
!絞り目盛
"ファインダー内直読用絞り目盛
#CPU信号接点
$最小絞り信号ガイド（EE連動ガイド）
%開放F値連動ガイド
&露出計連動ガイド
(絞りリング
)三脚座止めネジ
~着脱式三脚座

7
Jp
注記
●レンズのCPU信号接点は汚さないようにご注意ください。
●CPU信号接点を破損しますので、オート接写リングPK-1、PK-11/11A、オ
ートリング BR-4またはK1リングはご使用になれません。その他のアクセサ
リーとカメラとの組み合わせ使用に際しては、必ず各製品の使用説明書も併せ
てご参照ください。
●ニコンF3AF用DX-1ファインダーと組み合わせての使用はできません。
●距離目盛は目安であり、被写体までの距離を保証するものではありません。
ピント合わせの方法
ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択できます。
■M／A（マニュアル優先オートフォーカス）モードの使い方
フォーカスモード切り換えスイッチをM／Aにセットしますと、AF（オート
フォーカス）撮影時、シャッターボタンの半押しやAF作動ボタンを保持した
まま、フォーカスリングを手で回転させるとオートフォーカスがマニュアル
に切り換わり、マニュアルフォーカス撮影が行えます。半押しやAF作動ボ
タンから指をはなすと、マニュアルフォーカスモードは解除されます。（図1）
■フォーカス制限切り換えスイッチの使い方
（M／Aモード使用可能なカメラのみ）
AF（オートフォーカス）撮影時、撮影距離が常に3m以上に限られている場
合、この切り換えスイッチを∞-3mにセットすると、ピント合わせの時
間を短縮することができます。3m以内に被写体がある場合はFULLにセ
ットします。(図2)
フォーカスモード
（カメラ）
レンズの設定モード
カメラ
上記以外のAF（オートフォーカス）カメラ
（F3AF除く）
マニュアル優先
オートフォーカス
撮影
マニュアル
フォー カス 撮影
（フォーカスエイド可）
マニュアルフォーカス撮影のみ
（フォーカスエイド可）
マニュアルフォーカス撮影のみ
（フォーカスエイド可）

AF
AF
M
M
AF（
オートフォーカス ）以外のカメラ マニュアルフォーカス撮影のみ
M/A M
※このレンズはF3AFカメラではご使用できません。
F6、F5、F4シリーズ、F100、
F90X/F90各シリーズ、F80シリーズ、
F70D、ニコンU、プロネア600i、
プロネアS、FXフォーマット/
DXフォーマットのニコンデジタル一眼レフ
カメラ

8
Jp
被写界深度
プレビュー（絞り込み）機構を持つカメラでは、撮影前に被写界深度を確認
することができます。
最小絞りロックレバー
プログラムオートやシャッター優先オートによる撮影時は、絞りリングを
最小絞りに固定しておくことができます。まずレンズの絞りリングを回し、
最小絞り（最も大きい数値）を絞り指標に合わせます。次に、最小絞りロッ
クレバーを絞りリングの方向にスライドし2つのオレンジ指標を合わせま
す。これで絞りリングは最小絞りでロックされます。ロックレバーを反対
方向にスライドするとロックは解除されます。（図3）
ファインダースクリーンとの組み合わせ
■構図の決定やピント合わせの目的には
◎ 好適です。
○ 視野の一部が多少見にくくなりますが、撮影結果に全く影響がありません。
― 各カメラに存在しないファインダースクリーンを指しています。
（） 中央部重点測光時の補正値です。F6カメラの場合、測光値の補正は、カメラのカスタムメ
ニュー「b6：スクリーン補正」を「B or E以外」にセットして行います。B型およびE型
以外を使用する場合は、補正量が0でも、「B or E以外」にセットしてください。F5カメ
ラの場合は、カスタムセッティングNo.18の設定で測光値の補正を行います。F4シリー
ズカメラの場合は、ファインダースクリーン露出補正ダイヤルを回して補正を行います。
詳しくはカメラの使用説明書をご覧ください。
空欄 使用不適当です。ただし、Mスクリーンの場合、撮影倍率1／1倍以上の近接撮影に用い
られるため、この限りではありません。
注意：上記以外のカメラでB／B2／B3、E／E2／E3、K／K2／K3スクリーンの見え方は、そ
れぞれF4＋DP-20のB、E、Kスクリーンの欄を参考にしてください。
スクリーン
カメラ
F5+DP-30
◎
◎ ―
◎
―
―
―
―
―
―
― ◎ ―
― ◎ ―
― ―
― ―
― ― ◎
（+0.5）
― ◎
（+0.5）
―
― ― ◎ ― ◎ ―
G4G3
G1
G2
H3
H4
H1
H2
BCDE
EC-B
EC-E FJKLMP
R
S
T
U
F4+DP-20
F4+DA-20
F3
F5+DA-30
A
◎
◎
○
（+0.5）
○
（-1.0）
○
（-1.0）
○
（-1.0）
○
○
（+0.5）
○
○
○
（-1.5）
○
○
○
○
（+0.5）
○
（-1.0）
○
◎
◎
◎
◎
◎
―
―
―
―
◎
◎
◎
◎
◎
―
―
―
◎
◎
（+0.5）
◎
◎
◎
◎ ◎ ◎
◎ ◎
（+0.5）
◎
◎
◎
◎
○ ○
――
F6 ◎ ― ― ――◎ ◎ ― ◎ ― ◎ ― ― ◎― ―

9
Jp
カメラ内蔵フラッシュ使用時のご注意
ニコンの全てのフラッシュ内蔵カメラは、画面のケラレなくお使いいただ
けます。
三脚座（図4）
カメラではなくレンズの三脚座に三脚を取り付けます。
1三脚座止めネジを少し緩めます1。
2レンズの三脚座取り付け指標を三脚座の に合わせ、レンズを差し込
みます2。
3レンズを回転し、レンズの三脚座取り付け指標を三脚座の任意の位置指標
3（90°ごとに3ヵ所あります）に合わせ、三脚座止めネジを締めてロック
します。（
ロックしない場合、不用意にレンズが外れることがありますので、
ご注意ください
。）
使用される三脚によっては、カメラのグリップを握った状態でカメラを回転
させるとき、手が三脚にあたることがありますのでご注意ください。
フード
フードを引き出す際は、回しながら引き出すとクリックが滑らかに外れます。
またフードは、引き出したときにレンズ正面から見て反時計方向に止まるま
で回転させますと固定できます。なお、フードの取り外しはできません。フ
ードを使用しないときは、クリックがある位置まで戻して収納してください。
なお、フードの部分を持って、レンズを持ち上げないでください。クリック
が外れてレンズ部が自重で下がり、他のものにぶつかると、損傷する恐れが
あります。

10
Jp
レンズのお手入れと取り扱い上のご注意
●レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたと
きは、柔らかい清潔な木綿の布に無水アルコール（エタノール）を少量湿
らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないよ
うに注意して拭いてください。
●シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●レンズ表面の汚れや傷を防ぐために、NCフィルターを常用することをお
すすめします。また、レンズフードも役立ちます。
●レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付け
てください。
●レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿
のところを避けて風通しのよい場所に保管してください。また、直射日
光のあたるところ、ナフタリンや樟脳のあるところも避けてください。
●レンズを水に濡らすと、部品がサビつくなどして故障の原因となります
のでご注意ください。
●ストーブの前など、高温になるところに置かないでください。極端に温
度が高くなると、外観の一部に使用している強化プラスチックが変形す
ることがあります。
●レンズ後部（カメラへの取付側）から内部へのブロアーでの吹きつけは、
絶対に行わないでください。このレンズの絞り羽根は、カメラ側に露出
しているため、ブロアーの強い空気が直接当たると、レンズ内の絞り羽
根が破損するおそれがあります。また、異物等が入った場合にも、絞り
羽根やレンズを損傷することがありますので、カメラから取り外したら、
付属の裏ぶたを装着してください。
付属アクセサリー
77mmスプリング式レンズキャップ 裏ぶた
セミソフトケース CL-M2
別売アクセサリー
77mmネジ込み式フィルター
AF-Sテレコンバーター TC-14EⅡ、TC-17EⅡ※、TC-20EⅢ※
※オートフォーカスがF8対応のカメラに装着した場合を除き、オート
フォーカス不可

11
Jp
仕様
型式： ニコンFマウントCPU内蔵Dタイプ、AF-Sレンズ
焦点距離： 300mm
最大口径比： 1:4
レンズ構成： 6群10枚（EDガラス2枚）
画角： 8°10′・・・ 35mm判一眼レフカメラ
FXフォーマットのデジタル一眼レフカメラ
5°20′・・・ DXフォーマットのデジタル一眼レフカメラ
6°40′・・・ IX240カメラ
撮影距離情報： カメラへの撮影距離情報出力可能
ピント合わせ： IF（ニコン内焦）方式、超音波モーターによるオート
フォーカス、マニュアルフォーカス可能
撮影距離目盛： ∞〜1.45m、5ft（併記）
最短撮影距離： 撮像面から1.45m
絞り目盛： 4、5.6、8、11、16、22、32、
最小絞りでロック可能
（ファインダー内直読用目盛併記）
絞り方式： 自動絞り
測光方式： CPU連動方式のカメラでは開放測光
フォーカス制限
切換えスイッチ： Full（∞〜1.45m）と∞〜3mの2段切換え
三脚座： 360°回転三脚座（着脱可能）、90°三脚座取り付け
指標付き
アタッチメントサイズ ：77mm（P=0.75mm）
大きさ：
約90（最大径）×約222.5mm（長さ：バヨネットマウ
ント基準面からレンズ先端まで）、全長約230.5mm
質量： 約1440g（三脚座取り付け時）
約1300g（三脚座なし）
●仕様、外観の一部を、改善のため予告なく変更することがあります。

12
Ch
Jp
De
Fr
Es
It
Ck
En
Introduction
Thank you for purchasing the AF-S Nikkor 300mm f/4D IF-ED. This is a high-
grade, internal focusing (IF) lens employing a Silent Wave Motor to drive the
focusing mechanism, thus the “S” designation. As a result, autofocusing is
smooth, silent, and almost instantaneous.
Major features
•Autofocusing possible with Nikon F6, F5, F4-Series, F100, F90X/N90s*,
F90-Series/N90*, F80-Series/N80-Series*, F70-Series/N70*,
F65-Series/N65-Series*, Pronea 600i/6i* and Pronea S cameras, and Nikon
digital SLR cameras, such as the D4 and D300S. Also provided: autofocusing
with manual override and autofocus range limiting via a focus limit switch.
•Manual focusing using focus assist as well as autofocusing possible with all
Nikon AF camera bodies, except the F3AF.
•For more accurate exposure control, subject distance information is
transmitted from the lens to the camera body, providing 3D Matrix Metering
and 3D Multi-Sensor Balanced Fill-Flash with appropriate Nikon cameras
and Speedlights.
* Sold exclusivley in the USA.
Nomenclature
1Focus ring
2Lens hood
3Distance scale
4Distance index line
5Focus limit switch
6Focus mode switch
7Tripod collar alignment index
8Aperture index/Mounting index
9Minimum aperture lock lever
!Aperture scale
"Aperture-direct-readout scale
#CPU contacts
$Minimum aperture signal post
(EE servo coupling post)
%Aperture indexing post
&Meter coupling ridge
(Aperture ring
)Tripod collar lock screw
~Detachable tripod collar

13
Ch
Jp
De
Fr
Es
It
Ck
En
Important!
•Be careful not to soil or damage the CPU contacts.
•Do not attach the following accessories to the lens, as they might damage the
lens CPU contacts: Auto Extension Ring PK-1, PK-11/11A, Auto Ring BR-4,
and K1 Ring.
Other accessories may not be suitable when this lens is used with certain
camera bodies. For details, refer to user’s manual for each product.
•This lens is not compatible when used with a Nikon F3AF camera with the AF
Finder DX-1 attached.
•The distance scale does not indicate the precise distance between the subject
and the camera. Values are approximate and should be used only as a general
guide.
Focusing
Set your camera’s focus mode selector according to this chart:
•Autofocus with manual override
Set the focus mode switch (Fig. 1) to M/A. Autofocus is provided, but you can
manually override the focus by operating the separate manual focus ring while
lightly depressing the shutter release button or the AF start (AF-ON) button on
the camera body of cameras so equipped. To cancel manual override, remove
your finger from the shutter release button or the AF start button.
Camera’s focus mode Lens’ focus mode
Cameras
Nikon AF cameras (except for F3AF)
Autofocus with
manual priority
AF
AF
M
M
Other Nikon cameras (except for F3AF) Manual focus
M/A M
* Sold exclusively in the USA.
Manual focus
(Electronic
rangefinder
can be used.)
Manual focus
(Electronic rangefinder
can be used.)
Manual focus
(Electronic rangefinder
can be used.)
F6, F5, F4-Series, F100, F90X/N90s*, F90-Series/
N90*, F80-Series/N80-Series*, F70-Series/N70*,
F65-Series/N65-Series*, Pronea 600i/6i*,
Pronea S, Nikon digital SLR (Nikon FX/DX format)
cameras

14
Ch
Jp
De
Fr
Es
It
Ck
En
Depth of Field
If your camera has a depth of field preview (stop-down) button or lever, depth of
field can be observed while looking through the camera viewfinder.
Minimum Aperture Lock (Fig. 3)
For programmed auto or shutter-priority auto exposure shooting, use the
minimum aperture lock lever to lock the lens aperture at f/32.
1Set the lens to its minimum aperture (f/32) by aligning it with the aperture
index.
2Slide the lock lever toward the aperture ring, so the two orange dots are
aligned.
To release the lock, slide the lever in the opposite direction.
Recommended Focusing Screens
Various interchangeable focusing screens are available for certain Nikon SLR
cameras to suit any picture-taking situation. The ones recommended for use
with this lens are:
Screen
Camera
F5+DP-30
◎
◎―
◎
―
―
―
―
―
―
― ◎ ―
― ◎ ―
― ―
― ―
― ― ◎
（+0.5）
― ◎
（+0.5）
―
― ― ◎ ― ◎ ―
G4G3
G1
G2
H3
H4
H1
H2
BCDE
EC-B
EC-E
FJKLMP
R
S
TU
F4+DP-20
F4+DA-20
F3
F5+DA-30
A
◎
◎
○
（+0.5）
○
（-1.0）
○
（-1.0）
○
（-1.0）
○
○
（+0.5）
○
○
○
（-1.5）
○
○
○
○
（+0.5）
○
（-1.0）
○
◎
◎
◎
◎
◎
―
―
―
―
◎
◎
◎
◎
◎
―
―
―
◎
◎
（+0.5）
◎
◎
◎
◎ ◎◎
◎ ◎
（+0.5）
◎
◎
◎
◎
○ ○
――
F6
◎ ― ― ―― ◎ ◎― ◎ ― ◎ ― ― ◎
― ―
•To limit the range of autofocus (for M/A mode usable cameras
only)
Move the focus limit switch (Fig. 2) from FULL to ∞-3m to reduce autofocus
time. This is useful when shooting subjects farther away than 3m (9.8 ft). Set
the switch to FULL when your subjects are closer than 3m.

15
Ch
Jp
De
Fr
Es
It
Ck
En
◎Excellent focusing
○Acceptable focusing
Slight vignetting or moiré patterns appear in the viewfinder, but not on the
film.
―Not available.
( ) Indicates degree of exposure compensation needed (Center-Weighted metering
only). For F6 cameras, compensate by selecting “Other screen” in Custom
Setting “b6: Screen comp.” and setting the EV level to -2.0 to +2.0 in 0.5 EV
steps. When using screens other than type B or E, “Other screen” must be
selected even when the required compensation value is “0” (no compensation
required). For F5 cameras, compensate using Custom Setting #18 on the
camera body. For F4-Series cameras, compensate using the Exposure
Compensation Dial for the focusing screen.
See user’s manual of the camera body for more details.
Blank box means not applicable. Since type M screen can be used for both
macrophotography at a 1:1 magnification ratio and for photomicrography, it has
different applications than other screens.
When using the B/B2/B3, E/E2/E3, and K/K2/K3 focusing screens in cameras
other than those listed above, refer to the columns on the F4 + DP-20’s B, E and
K screens, respectively.
Taking Flash Pictures with Cameras having Built-in
flash
All Nikon cameras having built-in flash are usable and no vignetting occurs.
Using a Tripod (Fig. 4)
This lens is equipped with a detachable rotating tripod collar. When using a
tripod, attach it to the lens’ tripod collar instead of the camera. To attach the
tripod collar to the lens, follow these steps:
1Loosen the tripod collar lock screw 1slightly.
2Insert the lens by aligning the tripod collar alignment index on the lens with
the mark on the tripod collar. 2
3Turn the lens to an appropriate position index 3(three indexes are provided
every 90°) on the tripod collar by aligning the tripod collar alignment index
on the lens, then tighten the screw. (If the screw is not tight, the lens
may accidentally come off the tripod collar.)

16
Ch
Jp
De
Fr
Es
It
Ck
En
Lens Care
•Clean the lens surface with a blower brush. To remove dirt and smudges, use a
soft, clean cotton cloth or lens tissue moistened with ethanol (alcohol) or lens
cleaner. Wipe in a circular motion from center to outer edge, taking care not to
leave traces or touch other parts.
•Never use thinner or benzene to clean the lens as this might damage the lens,
result in a fire, or cause health problems.
•To protect the front lens element, an NC filter is recommended at all times. A
lens hood also helps protect the front of the lens.
•When storing the lens in the lens case, attach both front and rear caps.
•When the lens will not be used for a long time, store it in a cool, dry place to
prevent mold. Also store the lens away from direct sunlight or chemicals such
as camphor or naphthalene.
•Do not get water on the lens or drop it in water as this will cause it to rust and
malfunction.
•Reinforced plastic is used for some parts of the lens. To avoid damage, never
leave the lens in an excessively hot place.
•Never use an air blower to clean the inside rear portion of the
lens. Because the diaphragm blades are exposed, they may be damaged by a
strong burst of air. Also be sure to attach the rear lens cap when the
lens is not in use to protect the lens and diaphragm blades from foreign
matter and fingerprints.
When holding your camera by its handgrip and rotating the camera in
its tripod collar, your hand may bump into the tripod, depending on the
tripod in use.
Lens Hood
Pull out the lens hood by rotating it slowly until the click-stop position is
released and the hood moves smoothly. Then, turn it counterclockwise (as
viewed from the front) to secure it in the extended position. Because the lens
hood is not detachable, slide it back to its click-stop position when not in use.
Never lift the lens by its hood. This may cause the lens to drop, due to its
own weight, and become damaged, if it hits something hard.

17
Ch
Jp
De
Fr
Es
It
Ck
En
Supplied Accessories
77mm snap-on front lens cap
Rear lens cap
Semi-soft case CL-M2
Optional Accessories
77mm screw-in filters
AF-S Teleconverters TC-14EII, TC-17EII*, TC-20EIII*
* Autofocus is available only with cameras that offer f/8 support.

18
Ch
Jp
De
Fr
Es
It
Ck
En
Specifications
Type of lens: D-type AF-S Nikkor lens having built-in CPU
and Nikon bayonet mount
Focal length: 300mm
Maximum aperture: f/4
Lens construction: 10 elements in 6 groups (2 ED elements)
Picture angle: 8°10´ with 35 mm (135) format Nikon film-SLR
cameras and Nikon FX format digital SLR
cameras
5°20´ with Nikon DX format digital SLR cameras
6°40´ with IX240 system cameras
Distance information: Output to camera body
Focusing: Nikon Internal Focusing (IF) system (utilizing an
internal Silent Wave Motor); manually via
separate focus ring
Shooting distance scale: Graduated in meters and feet from 1.45m (5 ft) to
infinity (∞)
Closest focusing distance: 1.45 m (4.8 ft) from focal plane
Aperture scale: f/4– f/32 on both standard and aperture-direct-
readout scales
Minimum aperture lock: Provided
Diaphragm: Fully automatic
Exposure measurement: Via full-aperture method with cameras with CPU
interface system
Focus limit switch: Provided; two ranges available: FULL (∞–
1.45m [4.8 ft]) or ∞– 3m (9.8 ft)
Tripod mounting: Detachable tripod mounting collar; rotatable
through 360°, indices every 90°
Attachment size: 77mm (P = 0.75mm)
Dimensions: Approx. 90mm dia. x 222.5mm (extension from
the camera’s lens mounting flange); overall
length is approx. 230.5mm
Weight: Approx. 1440g (50.8 oz.) with tripod collar;
approx. 1300g (45.9 oz.) for lens only
Specifications and designs are subject to change without any
notice or obligation on the part of the manufacturer.

19
Ch
Jp
De
Fr
Es
It
Ck
En

20
Ch
Jp
En
Fr
Es
It
Ck
De
Einführung
Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S Nikkor
300 mm f/4D IF-ED entgegenbringen. Dieses hochwertige Objektiv mit
Innenfokussierung (IF) und Silent Wave Motor (S) bietet einen besonders schnellen
und nahezu geräuschlosen Autofukusbetrieb.
Die wichtigsten Merkmale
•Autofokusbetrieb mit den Nikon Kameras F6, F5, Serie F4, F100, F90X, Serie F90,
Serie F80, Serie F70, Serie F65, Pronea 600i, Pronea S und Nikon Digital-SLR-
Kameras wie etwa Nikon D4 und D300S. Ebenfalls möglich: Autofokusbetrieb mit
manueller Beeinflussung sowie Autofukusbereich-Begrenzung über
Schalterbetätigung.
•Manuelle Scharfeinstellung mit Einstellhilfe sowie Autofokusbetrieb mit allen
Autofokuskameras von Nikon, außer der F3AF.
•Für noch genauere Belichtungsregelung wird die Aufnahmedistanz vom Objektiv
zur Kamera übermittelt und es stehen 3D-Matrix-Messung sowie 3D-Multi-Sensor-
Aufhellblitzbetrieb (mit geeigneten Nikon Kameras und Speedlights) zur Verfügung.
Nomenklatur
1Entfernungseinstellring
2Gegenlichtblende
3Entfernungsskala
4Entfernungs Indexlinie
5Fokussier-Begrenzungsschalter
6Fokussierschalter
7Positionierindizes des
Stativanschlusses
8Blendenindex/Objektivindex
9Verriegelung für kleinste Blende
!Blendenskala
"Skala für Blendendirekteinspiegelung
#CPU-Kontakte
$Signalstift für kleinste Blende
(Kupplungsstift für automatische
Blendensteuerung)
%Anschlag für Blendenkupplung
&Steuerkurve
(Blendenring
)Feststellschraube des
Stativanschlusses
~Abnehmbarer Stativanschluß
