Nikon ZoomTouch 500S User manual

Nikon Zoom oT ouch 500s/ ~· ~
~~~ Loom o T ouch 5Q ~ s QUARTZ DATE
Instruction Manual/Manual de instrucciones [J[)

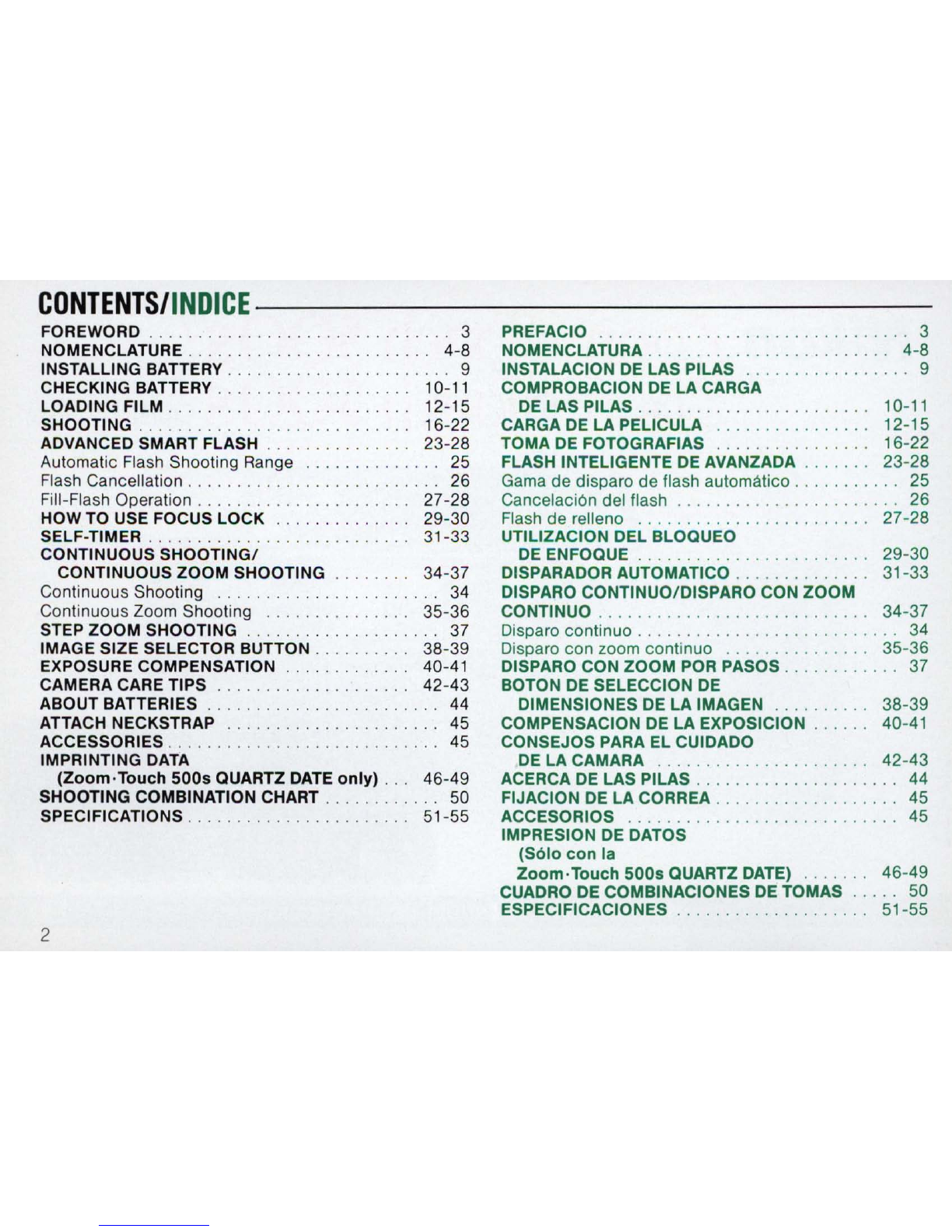

CONTENTS II NDICE ---------------
FOREWORD ..
NOMENCLATURE . .
.. . . .... . .. . . .
INSTALLING BATTERY .
CHECKING BATTERY .
LOADING FILM .
............ . . . ... . .. .
SHOOTING .
.... . ... . .. . ..... . . . .
ADVANCED SMART FLASH
Automatic Flash Shooting Range
Flash Cancellation .
Fill-Flash Operation .
HOW TO USE FOCUS LOCK .. . . . . .. .. .. .
3
4-8
9
10-11
12-15
16-22
23-28
.... 25
SELF-TIMER . ........... . ... . .. .. .. . . . .
26
27-28
29-30
31-33
CONTINUOUS SHOOTING!
CONTINUOUS ZOOM SHOOTING
Continuous Shooting
Continuous Zoom Shooting
STEP ZOOM SHOOTING
IMAGE SIZE SELECTOR BUTTON .
EXPOSURE COMPENSATION
CAMERA CARE TIPS
......... . . .
ABOUT BATTERIES .
... . .... . . ... .
ATTACH NECKSTRAP
ACCESSORIES .
IMPRINTING
DATA
(Zoom ·Touch 500s QUARTZ DATE only) .
SHOOTING COMBINATION CHART .
SPECIFICATIONS .
....... . .. . .... .
2
34-37
34
35-36
37
38-39
40-41
42-43
44
45
45
46-49
50
51-55
PREFACIO ............... . . . 3
NOMENCLATURA . . . . . . . . . . . . . . . . . . . . . . 4-8
INSTALACION DE LAS PILAS . .. . .... 9
COMPROBACION DE LA CARGA
DE LAS
PI LAS . . 10- 11
CARGA DE LA PELICULA ..... . . 12-15
TOMA DE FOTOGRAFIAS ... . ..... . 16 -22
FLASH INTELIGENTE DE AVANZADA . 23 -28
Gama de disparo de flash automatico . . . . . . . . . .. 25
CancelaciOn del flash .. . . . . . . . . . . . . . . . . . . . .. 26
Flash de relleno 27-28
UTILIZACION DEL BLOQUEO
DE ENFOQUE . . . . .
29 -30
DISPARADOR AUTOMATICO .. . . ........ 31-33
DISPARO CONTINUO/DISPARO CON ZOOM
CONTINUO . . . . . . . . . . . . . . . . . . .. 34-37
Disparo continuo . . . . .. 34
Disparo con zoom continuo . . . . 35-36
DISPARO CON ZOOM POR PASOS . . . . . . . . . .. 37
BOTON DE SELECCION DE
DIMENSIONES DE
LA IMAGEN . . .... 38-39
COMPENSACION DE LA EXPOSICION . . . . . 40-41
CONSEJOS PARA EL CUI DADO
DE LA CAMARA .. . ........ . . . . . . . . . 42-43
ACERCA DE LAS PILAS . . . . . . . . . . . . . . . . . 44
FIJACION DE LA CORREA . ........... 45
ACCESORIOS . . . . . . . . . . . . . . . . .. 45
IMPRESION DE DATOS
(S610 con la
Zoom·Touch
50 Os QUARTZ DA TE) . .
CUADRO DE COMBINACIONES DE TOMAS
ESPECIFICACIONES
...
46-49
50
51 -55

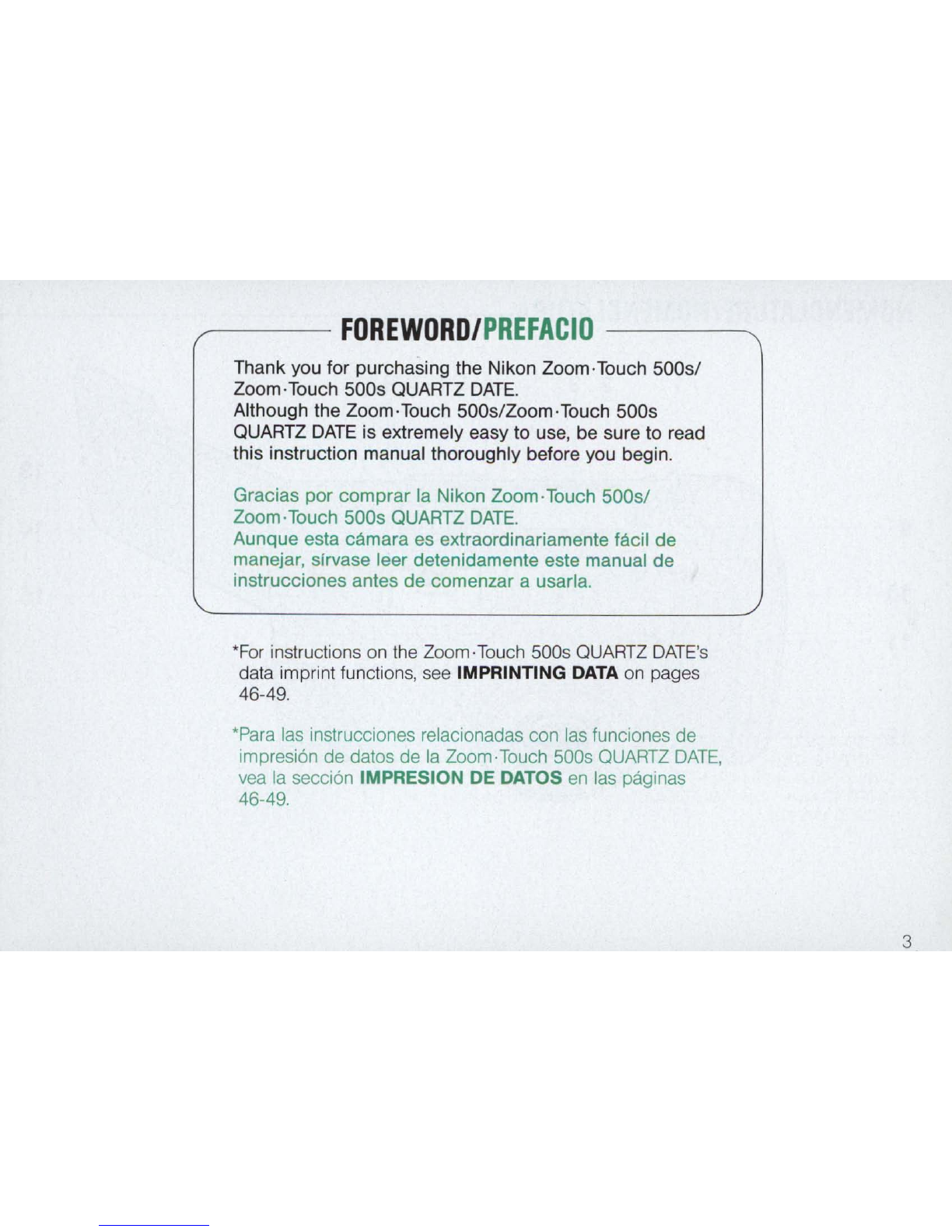

------- FOREWORD/ PREFACIO
Thank you for purchasing the Nikon Zoom-Touch 500s/
Zoom-Touch SODs QUARTZ DATE.
Although the Zoom-Touch SODs/Zoom-Touch SODs
QUARTZ DATE is extremely easy to use, be sure to read
this instruction manual thoroughly before you begin_
Gracias
por comprar la Nikon Zoom-Touch 500s/
Zoom-Touch SODs QUARTZ DATE.
Aunque esta camara es extraordinariamente facil de
manejar, slrvase leer detenidamente este manual de
instrucciones antes de comenzar a usarla_
'For instructions on
the Zoom-Touch SODs QUARTZ DATE 's
data imprint functions, see IMPRINTING
DATA on pages
46-49_
'Para las instrucciones relacionadas con l as funciones de
impresion de datos de
la Zoom-Touch SODs QUARTZ DATE,
yea la secclon IMPRESION DE DATOS en las paginas
46-49_
3

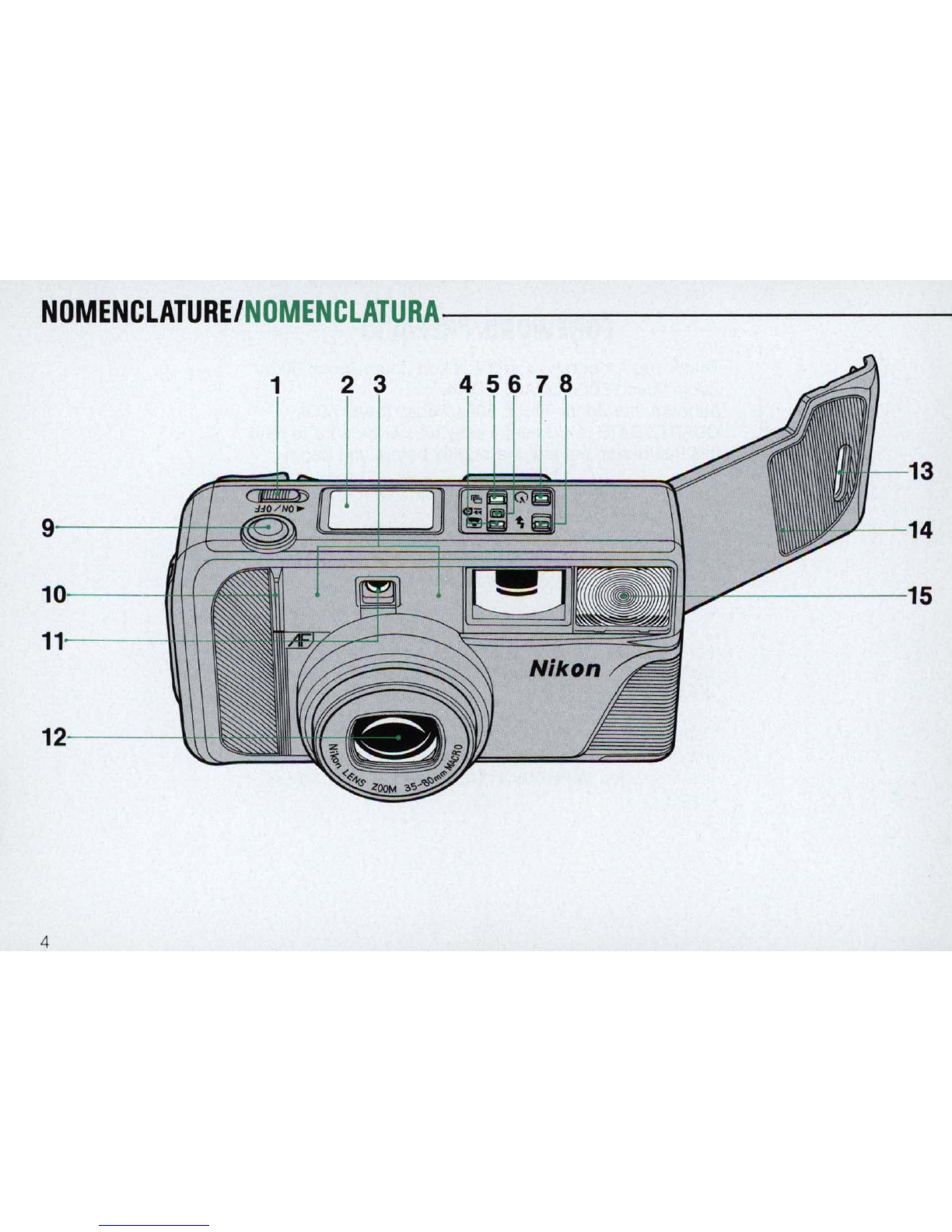

NOMENClATURE/ NOMENClATURA ------------
11 - - -1 1
4
13
14
1---:7 ""-- ---- 15

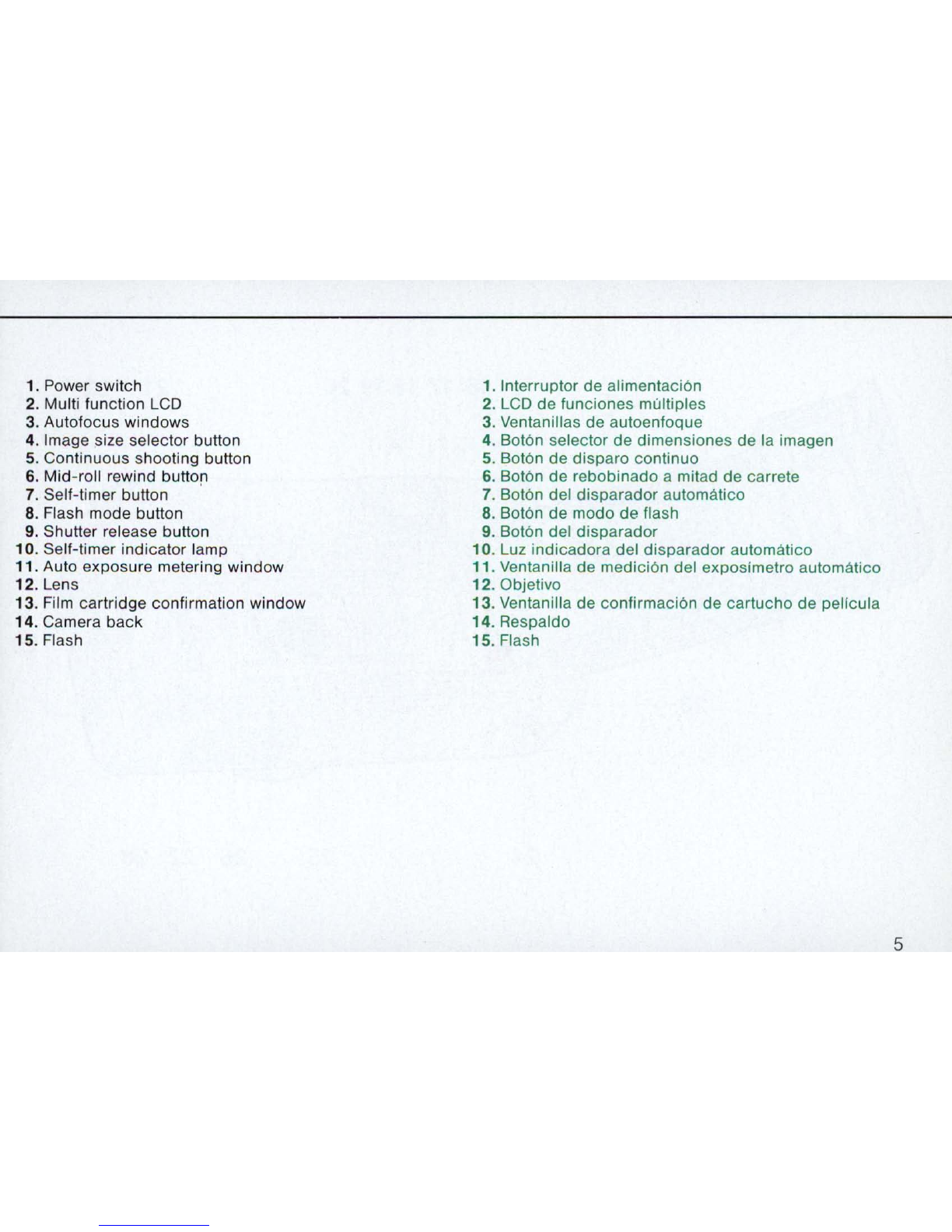

1. Power switch 1. Interruptor de alimentaci6n
2. Multi function LCD 2.
LCD de funciones multiples
3. Autofocus windows 3. Ventanillas de autoenfoque
4. Image size selector button 4. Bot6n selector de dimensiones de la imagen
5. Continuous shooting button
5. Bot6n de disparo continuo
6. Mid-roll rewind button 6. Bot6n de rebobinado a mitad de carrete
7. Self-timer button .
7. Bot6n del disparador automatico
8. Flash mode button
8. Bot6n de modo de flash
9. Shutter
re lease button 9. Bot6n del disparador
10. Self-timer indicator lamp
10 . Luz indicadora del disparador automatico
11. Auto exposure metering window 11. Ventanilla de medici6n del exposimetro automatico
12. Lens
12 . Objetivo
13 . Film cartridge confirmation window 13 . Ventanilla de confirmaci6n de cartucho de pellcula
14 . Camera back 14. Respaldo
15 . Flash 15. Flash
5

24 25
26 27 28
6

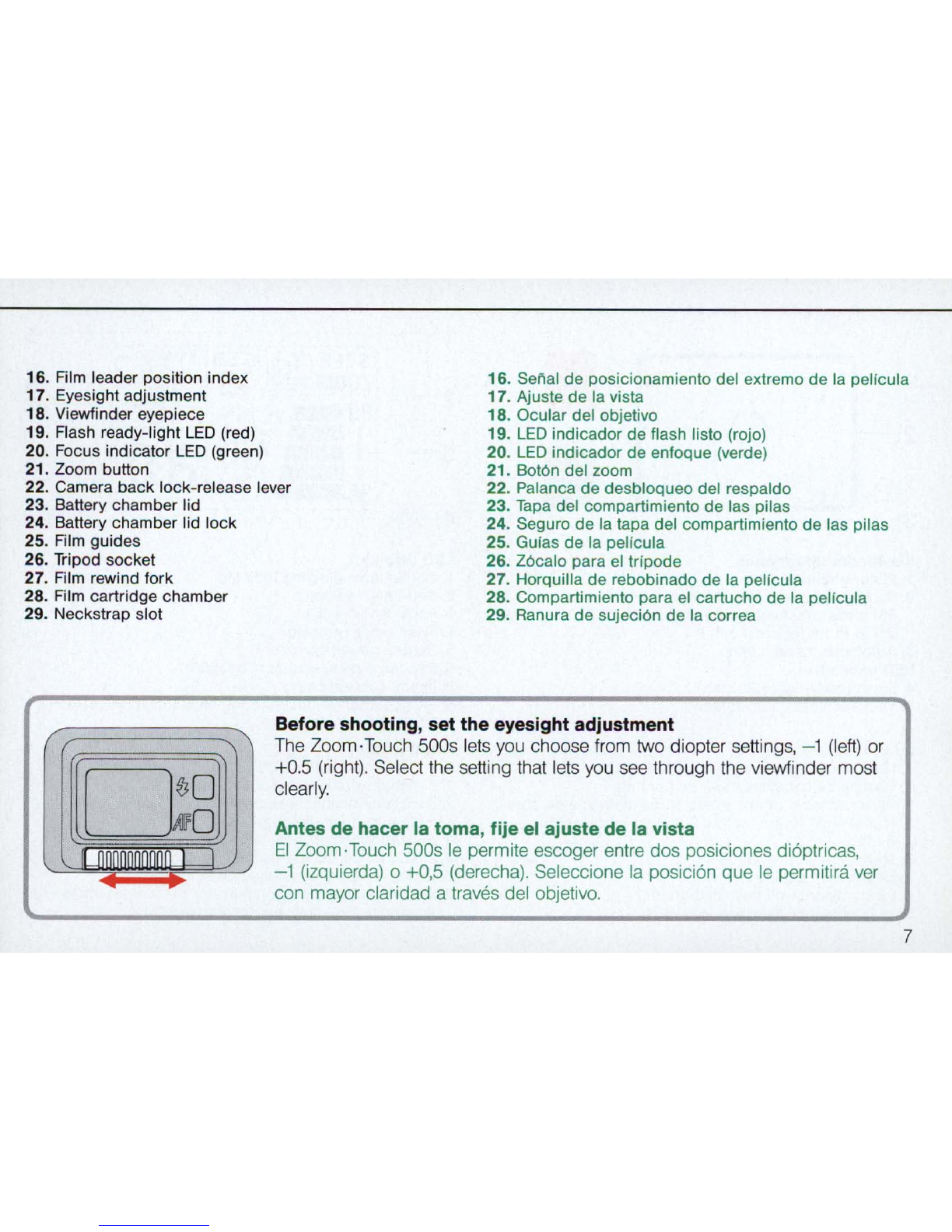

16. Film leader position index 16. SeMI de posicionamiento del extremo de la pelicula
17 . Eyesight adjustment
17 . Ajuste de la vista
18 . Viewfinder eyepiece 18. Ocular del objeti vo
19. Flash ready-light LED (red)
19 . LED indicador de flash listo (rajo)
20. Focus indicator
LED (green)
20 . LED indicador de en foque (verde)
21 . loom button 21 . Bo tOn del zoom
22. Camera back lock-release lever 22. Palanca de desbloqueo del respaldo
23. Battery chamber lid
24. Battery chamber lid lock
25 . Film guides
26. Tripod socket
27. Film rewind fork
28. Film cartridge chamber
29. Neckstrap slot
unnnnnnnnru J
23. Tap a del compartimiento de las pilas
24. Seguro de
la tapa del compartimiento de las pilas
25. Gufas de la peifcula
26.
lOcalo para el trfpode
27. Horquiifa de rebobinado de
la peifcula
28. Compartimiento para
el cartucho de la pelicula
29. Ranura de sujec
iOn de la correa
Before shooting, set the eyesight adjustment
The Zoom·Touch 500s lets you choose from two diopter setting s, - 1 (left) or
+0.5 (right
). Select th e se tt ing that lets you see through the viewfinder most
clea
rl y.
Antes de hacer la toma, fije el ajuste de la vista
EI Zoom·Touch 500s Ie permite escoger en tr e dos posiciones dioptricas,
- 1 (izquierda) 0 +0,5 (derecha).
Se leccione la posicion que Ie permitira ver
con mayor claridad a traves del o bj etivo.
7

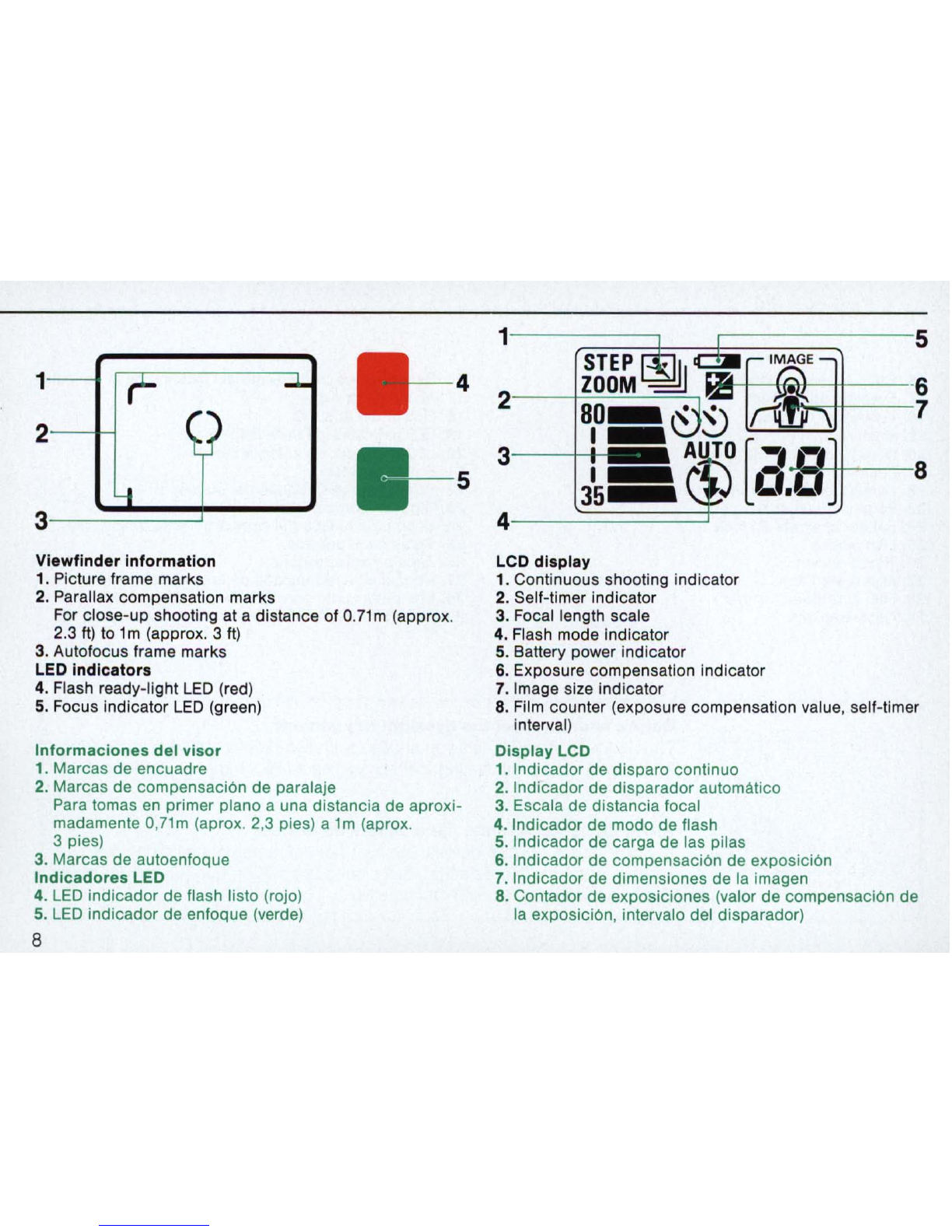

Viewfinder Information
1. Picture frame marks
2. Parallax compensation marks
For close-up shooting at a distance of 0.
71 m (approx.
2.3 It)
to 1m (approx. 3 It)
3. Autofocus frame marks
LEO indicators
4. Flash ready-light LED (red)
5. Focus indicator LED (green)
Informaciones del visor
1. Marcas de encuadre
2. Marcas de compensaci6n de paralaje
4
5
Para tomas en primer plano a una distancia de aproxi-
madamente O,
71m (aprox. 2,3 pies) a 1m (aprox.
3 pies)
3. Marcas de autoenfoque
Indicadores LEO
4. LED indicador de fiash listo (rojo)
5.
LED indicador de enfoque (verde)
8
LCD display
1. Continuous shooting indicator
2. Self-timer indicator
3. Focal length scale
4. Flash mode indicator
5. Battery power indicator
6. Exposure compensation indicator
7. Image size indicator
8. Film counter (exposure compensation value, self-timer
interval)
Display LCD
1. Indicador de disparo continuo
2. Indicador de disparador automatico
3. Escala de distancia focal
4. Indicador de modo de flash
5. Indicador de carga de las pilas
6. Indicador de compensaci6n de exposici6n
7. Indicador de dimensiones de la imagen
8. Contador de exposiciones (valor de compensaci6n de
la exposici6n, intervalo del disparador)

INSTALLING BATTERY/ INSTALACION DE LAS PILAS -------
1 2
To open the battery chamber lid,
use a coin to turn the battery
chamber lid lock
from@ to€;.
Para abrir la tapa del comparti-
miento de las pilas utilice una
moneda para hacer girar
el
seguro de la posici6n @ a la
posici6n €; .
~
Install lithium battery pack with
the terminals facing downward.
Instale
un juego de pilas de litio
con los terminales orientados
hacia abajo.
To close, place l id on top of
battery, push down, then slide
in
and lock.
Para cerrar, ubique la tapa sobre
las pi las, empujela y luego deslf-
cela para asegurarla.
9

CHECKING BATTERY/ COMPROBACION DE LA CARGA DE LA PILAS ----
80 U
i AUTO [ EJ
J5 -~
Slide power switch to turn camera on. The lens cover automatically
opens to wideangle position, a
nd E, '\' (flash indicat or) , and focal
lenglh scale appear in the
LCD panel. When battery power is sufficienl,
the battery indicator c::» does not appear.
Deslice
el interruptor de alimentacion para activar la camara. La tapa
del objetivo
se abrira automaticamente en la posicion de gran angular y
los indicadores E,'\' (indicador del flash) y
la distancia focal aparece-
ran
en el panel LCD. Si el indicador de las pilas CA no aparece, la
carga de las pilas es suficiente para utilizar la camara.
10
e To turn camera o ff , slide
power switch again. (
LCD
panel turns o ff. )
e
Para desactivar la
camara, deslice el inte-
rruptor de alimentacion
nuevamente hasta
su
posicion original. (Las
indicaciones del panel
LCD desapareceran).

... 1;

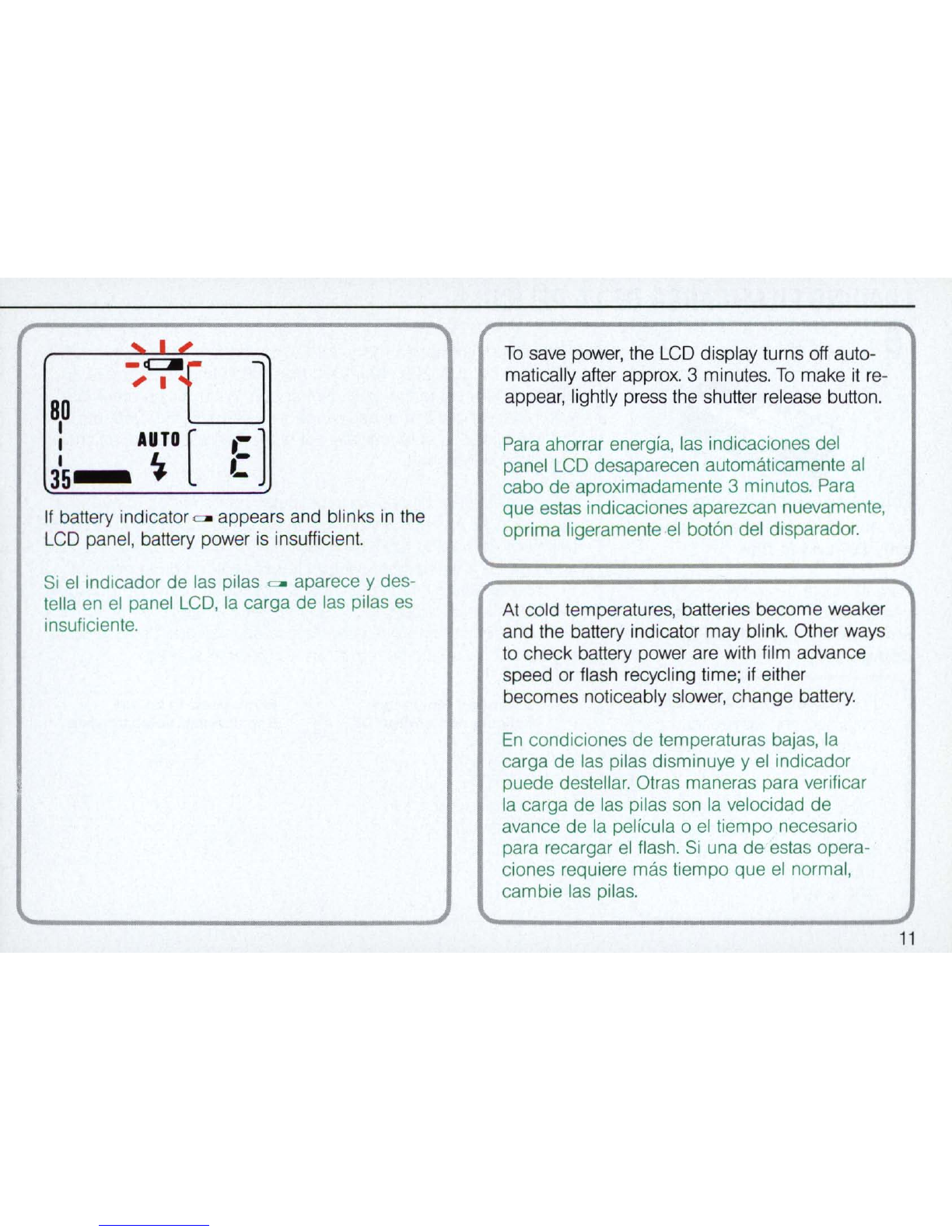

If battery indicator c:.o appears and blinks in the
LCD panel, battery power is insufficient.
Si el indicador de las pilas c:.o aparece y des-
telia
en el panel LCD, la carga de las pilas es
insuficiente.
To save power, the
LCD display turns off auto-
matically after approx. 3 minutes.
To make it re-
appear, lightly press the shutter release button.
Para ahorrar energia, las indicaciones del
panel
LCD desaparecen automaticamente al
cabo de aproximadamente 3 minutos. Para
que estas indicaciones aparezcan nuevamente,
oprima ligeramente
el bot6n del disparador.
At cold temperatures, batteries become weaker
and the battery indicator may blink. Other ways
to check battery power are with film advance
speed or flash recycling time;
if either
becomes noticeably slower, change battery.
En condiciones de temperaturas bajas, la
carga de las pilas disminuye y el indicador
puede destellar. Otras maneras para verificar
la carga de las pilas son la velocidad de
avance de
la pelicula 0 el tiempo necesario
para recargar
el flash. Si una de estas opera-
ciones requiere mas tiempo que
el normal,
cambie las pilas.
11

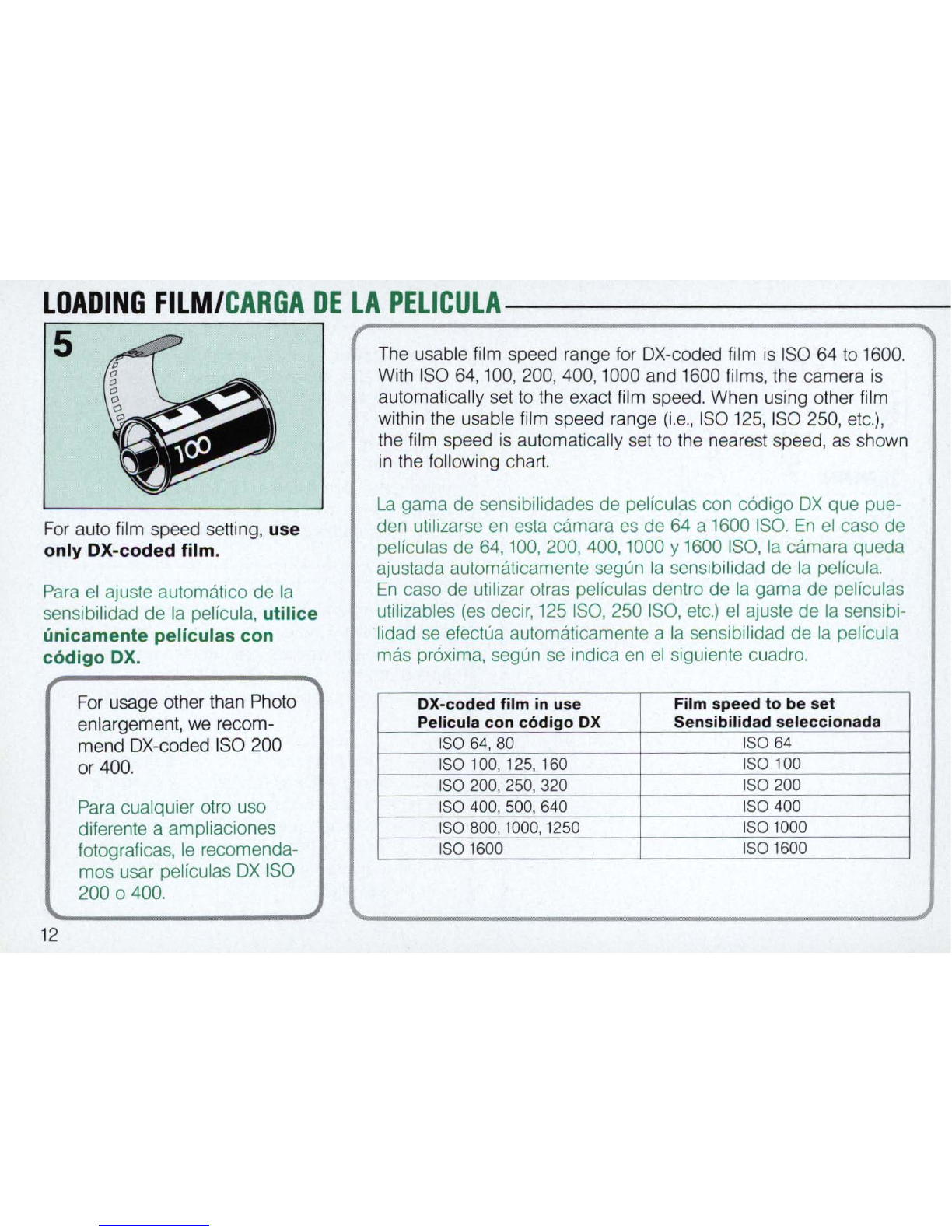

LOADING FILM/ CARGA DE LA PELICULA ----------
5
For auto film speed se tt ing, use
only OX-coded film.
Para el ajuste automatico de la
sensibilidad de la pelicula, utilice
unicamente peliculas con
c6digo
OX.
12
For usage other than
Ph oto
enlargement, we recom-
mend OX-coded ISO 2
00
or 400.
Para cualquier otro uso
diferente a ampliaciones
fotograficas,
Ie recomenda-
mos usar peliculas
OX ISO
2000400.
The usable fi lm speed range for OX-coded fi lm is I SO 64 to 1600.
With
ISO 64, 100, 200, 400, 1000 and 1600 films, the camera is
a
ut omatically set to th e exact film speed. When using other film
wi th in the usable film speed range (i.e., ISO 125, I SO 250, et c.),
the fi lm speed is au tomatically set to the nearest speed, as shown
in th e fol lowing chart.
La gama de sensibilidades de peliculas con c6digo OX que pue-
den utilizarse en esta camara es
de 64 a 1600 ISO. En el caso de
peliculas de 64,
100, 200, 400, 1000 Y1600 ISO, la camara queda
ajustada automaticamente segun la sensibilidad de
la pelicula.
En caso de utilizar otras peliculas dentro de la gama de peliculas
utilizables (es decir, 125
ISO, 250 ISO, etc.) el ajuste de la sensibi-
lidad se efectua automaticamente a
la sensibilidad de la pelicula
mas pr6xima, segun se indica en
el siguiente cuadro.
OX -coded film in use Film speed to be set
Pelicula con c6digo
OX
Sensibilidad seleccionada
ISO 64, 80
ISO 64
ISO 100, 125, 160 ISO 100
ISO 200, 250, 320 ISO 200
ISO 400, 500, 640 ISO 400
ISO 800. 1000, 1250 ISO 1000
ISO 1600 ISO 1600

Slide the camera back lock-release lever up to open the camera back.
Th e camera automatically turns off and lens re tr act s.
Align the hole in the bottom of the
film cartridge with the film rewind
fork and insert
th e film cartrid ge.
Oeslice la palanca de desbloqueo del respaldo de la camara.
La camara se desactiva automalicamente y el objetivo se retrae. Alinee
el agujero en la base del
cartucho de la pelicula con la
horquilla de rebobinado de la
pelicula e inserte
el cartucho.
When using color
sli de film, be sure to use
OX-coded ISO 64,
10 0, 200, 400 , 1000 or 1600
fi lm; other film speeds cannot be set to the cor-
rect I
SO setting. Non-OX film is automatica ll y set
to I SO 100.
AI utilizar peliculas reversibles en color, asegurese
de utilizar
s610 peliculas con c6digo OX con una
sensibilidad de 64, 100, 200, 400, 1000 6 1600
ISO. En caso de ulilizarse peliculas con otras
sensibilidades,
el ajuste no puede efectuarse hasta
el valor ISO correcto. Si se coloca una pelicula
sin c6digo
OX, la camara queda automaticamente
ajustada para 100
ISO .
13

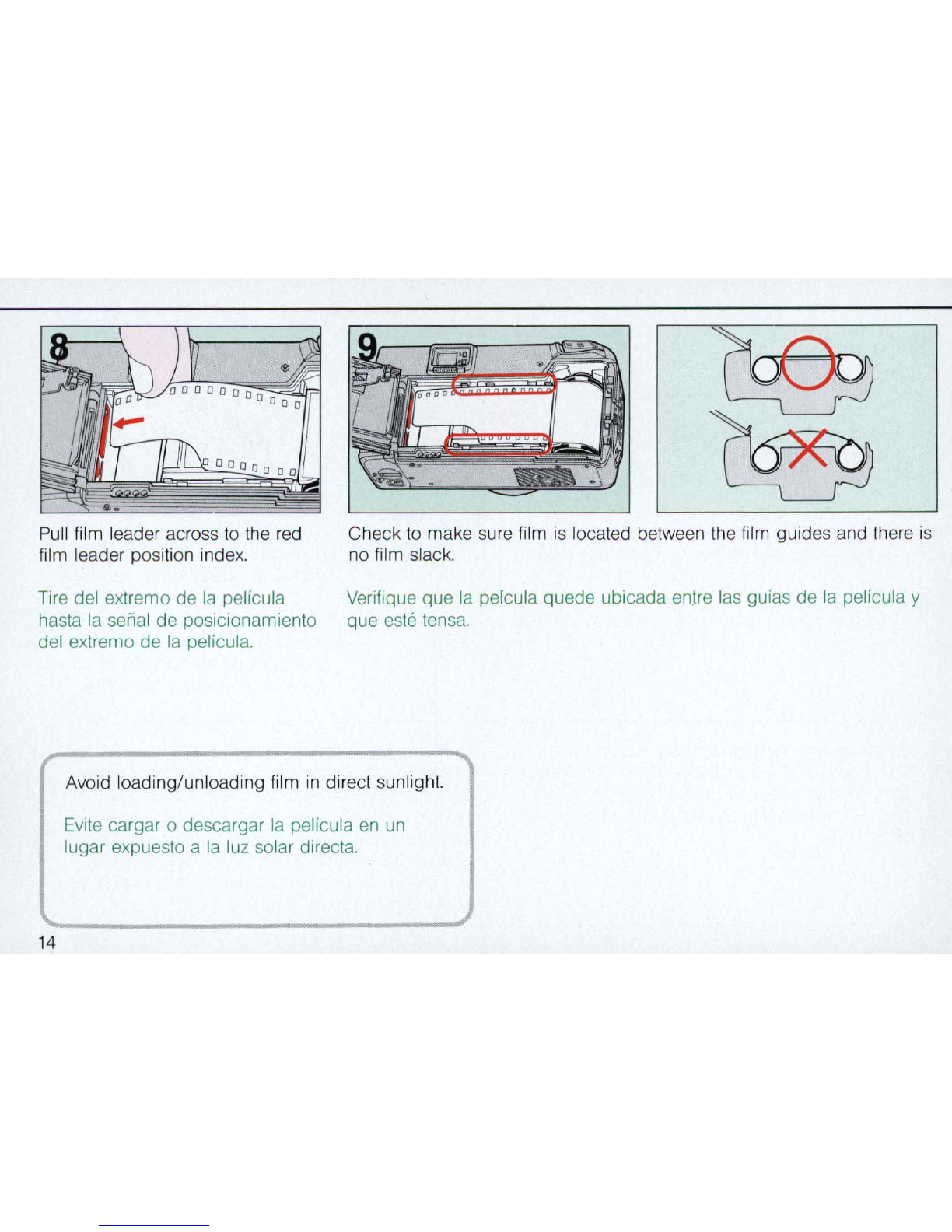

Pull film leader across to the red
film leader position index.
Tire del extremo de
la pelicula
hasta
la seiial de posiclonamiento
del extremo de la pelicula.
Check to make sure film
is located between th e film guides and there is
no film slack.
Verifique que
la peicula quede ubicada en.tre las guias de la pelicula y
que este tensa.
Avoid loading/unloading film
in direct sunlight.
14
EVlte cargar 0 descargar la pelicula en un
lugar expuesto a la luz solar directa.

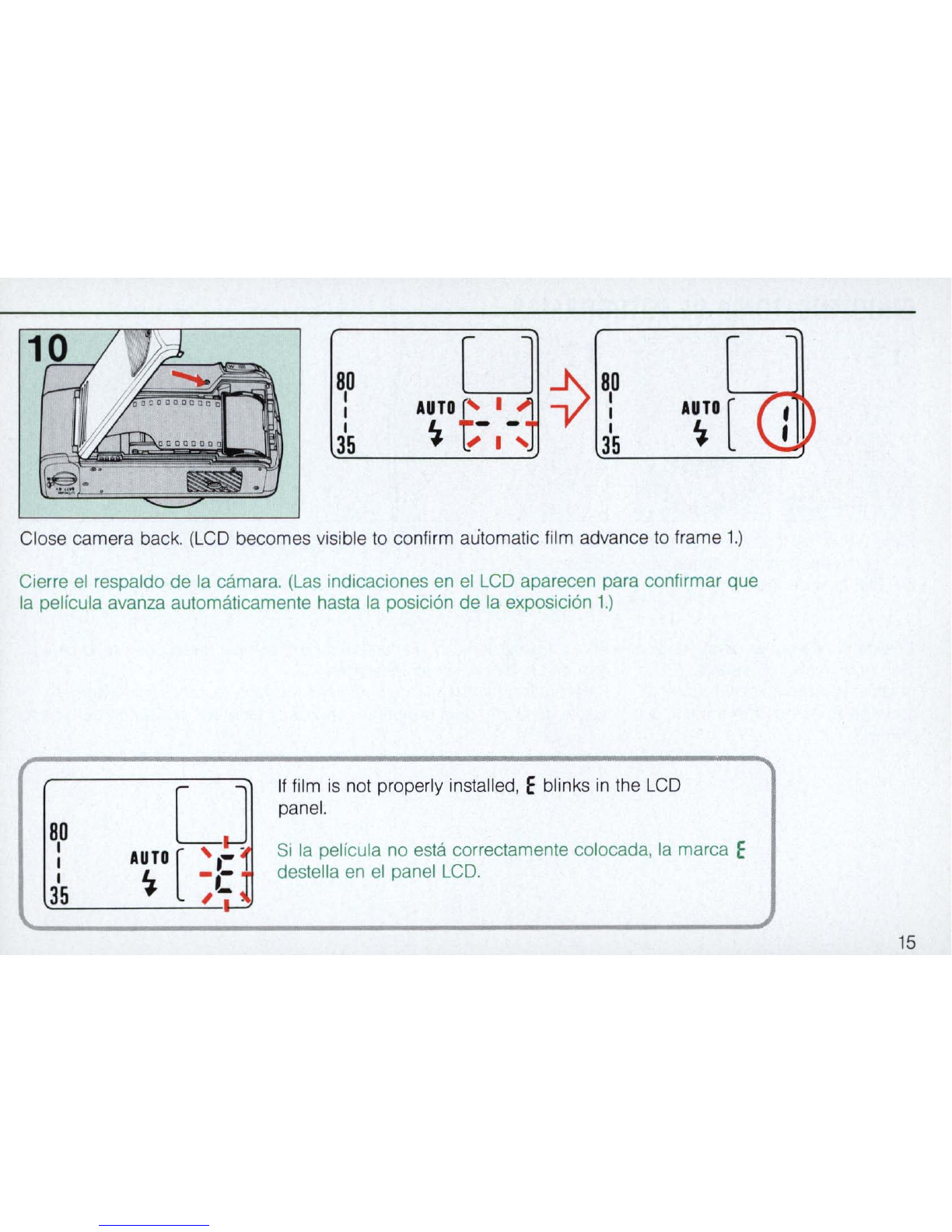

Close camera back. ( LCD becomes visible to confirm automatic film advance to frame 1.)
Cierre el respaldo de la camara. (Las indicaciones en el LCD aparecen para confirmar que
la pelicula avanza automaticamente hasta la posicion de la exposicion 1.)
80
I
I
I
35
LJ
AUTO [ ' -- l
L - ,-
... ~ ~
If film is not properly installed, Eblinks in the LCD
panel.
Si la pelicula no esta correctamente colocada, la marca E
destella en el panel LCD.
15

SHOOTING IT OMA DE FOTOGRAFIAS ------------
Slide power switch to turn camera
on. (Lens automatically opens
at
the 35mm wideangle position.)
Deslice
el interruptor de alimenta-
cion para activar
la camara. (EI
objetivo se abre automaticamente
en la posicion de gran angular de
35mm.)
16
12
Look in viewfinder and adjust the focal length setting to the desired
size.
To widen the view (i.e., make the subject smaller), press the "W" side of
the zoom button.
Mire a traves del visor y ajuste
la distancia focal hasta obtener la ima-
gen de las dimensiones deseadas.
Para obtener
un angulo de vision mas amplio (es decir, para que el
sujeto aparezca mas pequeno), oprima el lado "W" del boton del zoom.

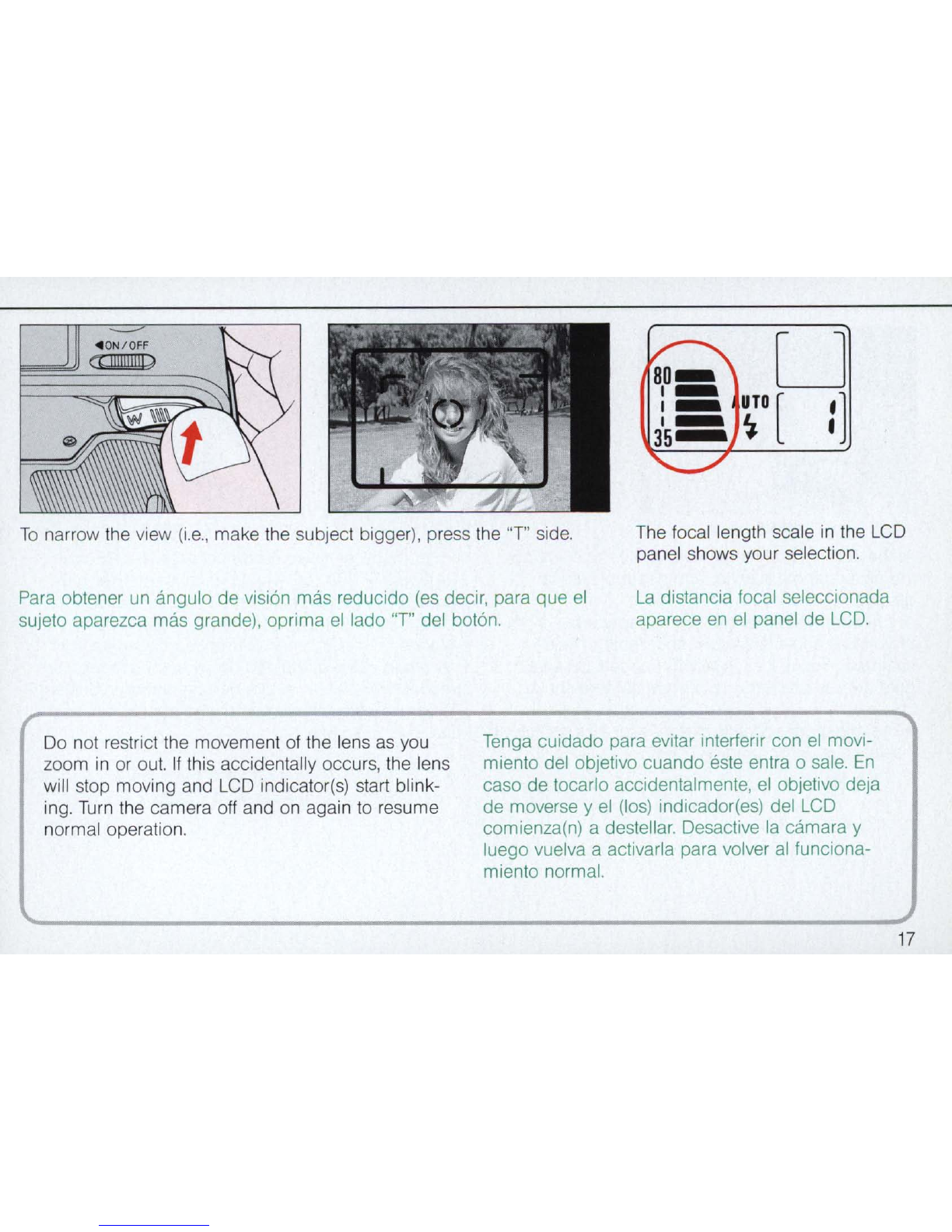

To na rrow th e view (i.e., make th e subject bigger ), press th e " T" sid e.
Th e focal leng th scale in th e LCD
panel shows your s
el ec ti on.
Para obtener
un angulo de vision mas reducido (es decir, para que el
sujeto aparezca mas grande), oprima el lado "T" del boton.
La distancia focal seleccionada
aparece
en el panel de LCD.
Do not restrict the movement of the lens as you
zoom in
or ou t. If th is accide nt a ll y occur s, th e lens
wi ll stop moving and LCD indicator(s) sta rt bl in k-
in g. Tu rn t he camera o ff a nd on again to r es ume
nor
ma l opera ti on.
Tenga cuidado para evitar Interferir con
el movi-
miento del objetivo cuando este entra 0 sale.
En
caso de tocarlo accidentalmente, el objetivo deja
de moverse y
el (los) indicador(es) del LCD
comienza(n) a destellar. Desactive la camara y
luego vuelva a activarla para volver
al funciona-
miento normal.
17

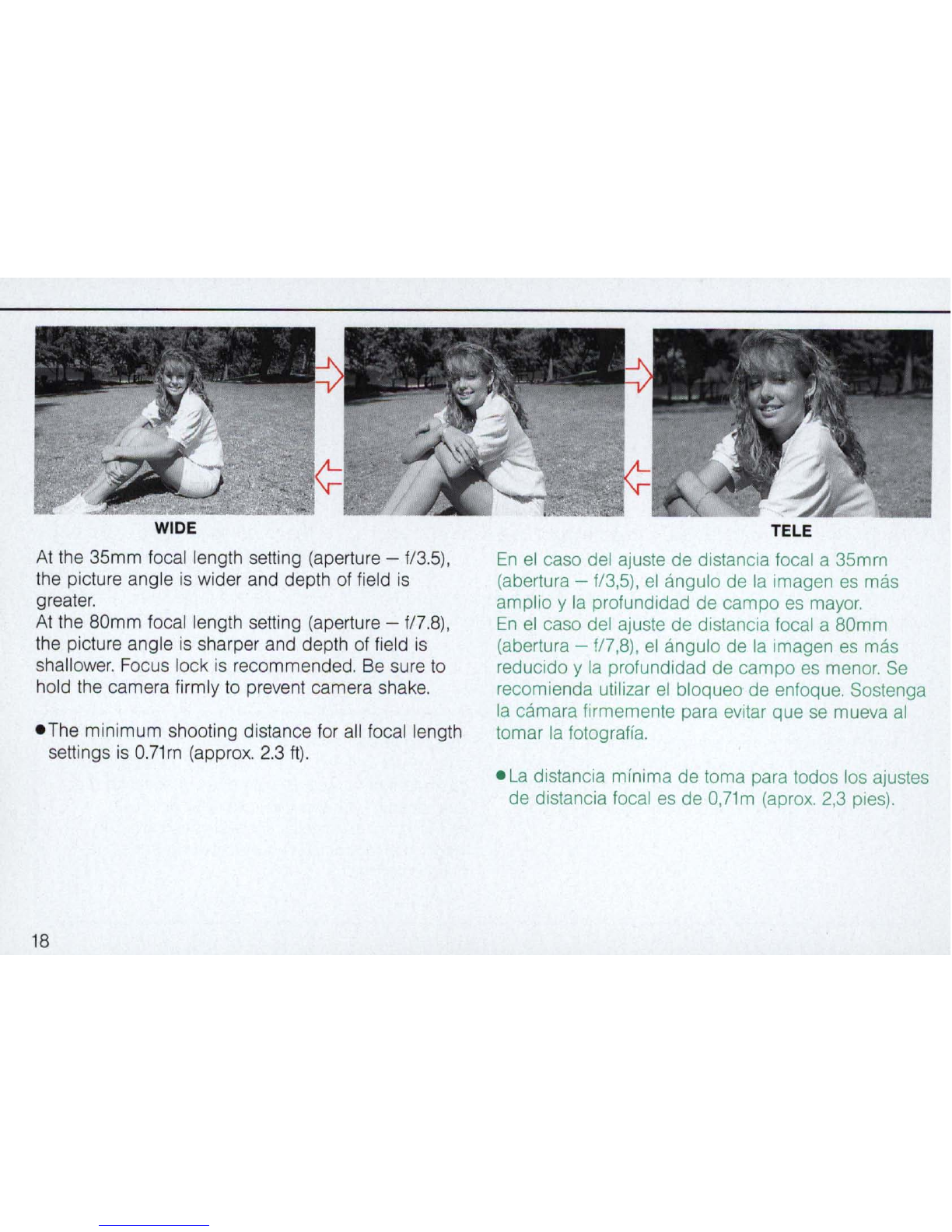

WIDE
At the 35mm local length setting (aperture - 1/3.5),
the picture angle is wider and depth 01 lield is
greater.
At the 80mm focal length setting (aperture - 1/7.8) ,
the picture angle is sharper and depth of field is
shallower. Focus lock is recommended. Be sure to
hold the camera lirmly to prevent camera shake.
. The minimum shooting distance for all local length
settings
is O.71rn (approx. 2.3 tt ).
18
TELE
En el caso del ajuste de distancia local a 35mrn
(abertura -
1/3,5), el angulo de la imagen es mas
amplio y
la prolundidad de campo es mayor.
En el caso del ajuste de distancia local a 80mm
(abertura -
117,8), el angulo de la Imagen es mas
reducido y la profundldad de campo
es menor. Se
recomienda utilizar el bloqueo de enloque. Sostenga
la camara lirmemente para evitar que
se mueva al
tomar la lotografia.
•
La distancia minima de toma para todos los ajustes
de distancia local
es de 0,71m (aprox. 2,3 pies).

Look in viewfinder and position
autofocus frame marks on the
main
su bje ct.
Mire a traves del visor y ubique
los marcos de autoenfoque en
el
sujeto principal.
Lightly press shutter
re lease
button.
Oprima ligeramente
el boton del
disparador.
Confirm green focus indicator
LED lights up.
Verifique que
se encienda el indi-
cador
LED de color verde.
19

20
If subject is too near, the
green focus indicator
LED
blinks. Remove finger from
shutter release button,
move farther from subject,
then lightly press button
again and confirm green
light
is not blinking.
Si el sujeto esta demasiado
cerca,
el indicador LED de
enfoque verde destella.
Retire
el dedo del boton
del disparador, alejese del
sujeto y vuelva a oprimir
ligeramenle
el boton del
disparador para verificar
que
el indicador LED verde
no destelle.
Depress shutter release button to
take the picture.
Presione
el boton del disparador
para tomar
la fotografia.
The built-in flash fires auto-
matically when light
is
insufficient.
-See ADVANCED
SMART
FLASH on pages 23-28.
EI flash incorporado se
dispara automaticamente
si
la iluminacion es insuflciente.
-
Vea la seccion FLASH
INTELIGENTE DE
AVANZADA
en la pagina
23-28.
