NORAUTO NO3197 User manual

CAMÉRA DE RECUL
RÜCKFAHRKAMERA
ACHTERUITRIJCAMERA
CÁMARA DE MARCHA
ATRÁS
REAR CAMERA
TELECAMERA DI
RETROMARCIA
ATRÁS
FR - Manuel d’utilisation et informations sur la sécurité
DE - Hinweisezur Bedienung und Sicherheit
NL - Handleiding en veiligheidsinformatie
ES - Manualeinformación en materia de seguridad
EN - Manualandsecurityinformation
IT -
Manuale e informazioni di sicurezza
PT - Manualeinformações de segurança
ART: 2611976-NO3197

1
FR
MODE D'EMPLOI
AVANT PROPOS
Nous vous remercions d’avoir choisi notre produit. Il
est conçu selon les normes de qualité les plus élevées
pour vous apporter entière satisfaction. Veuillez
lire attentivement la notice d’emploi avant d’utiliser
l’appareil. Respectez tous les avertissements. Si vous
confiez l’appareil à quelqu’un, veuillez également
lui remettre ce manuel d’utilisation. Veuillez garder
le manuel à portée de main pour des références
ultérieures.
UTILISATION PRÉVUE
Cette caméra infrarouge affiche une image claire
grâce à ses 8 ampoules LED, à la vision nocturne
et au grand angle. C’est le meilleur choix pour la
sécurité de votre véhicule.

2
FR CONSIGNES DE SÉCURITÉ
Veuillez lire attentivement ce mode d’emploi
avant d’utiliser le produit. Nous déclinons toute
responsabilité en cas de blessures corporelles ou
dommages matériels résultant du non-respect des
instructions de ce manuel.
1. Veuillez installer ce produit en observant la plage
de tension spécifiée. Le non-respect de cette
consigne peut causer une décharge électrique ou
un dysfonctionnement du produit.
2. Des décharges électriques ou des
dysfonctionnements du produit peuvent se
produire s’il est installé de manière incorrecte.
3. Si vous détectez de la fumée ou une odeur de
brûlé, débranchez immédiatement le système.
4. Lors de l’installation du système, le moteur de la
voiture doit être coupé.
5. Lorsque le câble d’alimentation peut entrer en
contact avec un boîtier métallique, couvrez-le
avec un ruban adhésif. Un court-circuit ou un fil
déconnecté peut provoquer un incendie.
6. Introduisez autant de câble que possible à
l’intérieur du véhicule et fixez-le fermement. Cela
limite les possibilités qu’il s’accroche.
7. Gardez tous les câbles à l’écart des pièces
chaudes ou mobiles et des composants sources
de bruits électriques.
8. Testez le système pour vous assurer qu’il
fonctionne correctement avant de l’utiliser.
9. Cette caméra est une aide à la conduite, et le
fabricant n’assume aucune responsabilité pour
les accidents causés après l’installation du kit.

3
FR
LISTE DES PIÈCES
1. Câble RCA
3
4
12
5
2. Câble
d’alimentation
3. Caméra
4. Accessoires
d’installation
5. Foreuse
INSTALLATION ET TEST

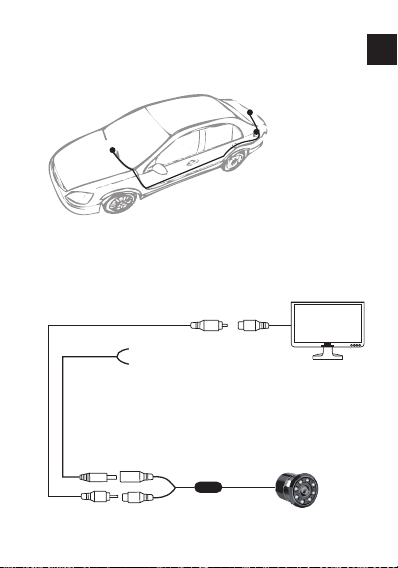

Diagramme de connexion de la caméra
infrarouge
A
B
C
Moniteur/
autoradio
Caméra
Source
d’alimentation
de la caméra

4
FR Connexion au moniteur(vous devez l’acheter
séparément ou utiliser celui existant)
Moniteur/
autoradio
Jaune
Noir
Câble VIDÉO
Jaune
Rouge
Jaune
Vidéo - jaune
(sortie)
Fil rouge + connecté à
l’alimentation
Feu de recul +
Branchez le câble
d’alimentation sur
le port rouge de la
caméra.
Fil noir - connecté à la
terre
Câble
d’alimentation
Connexion à la caméra
et au moniteur

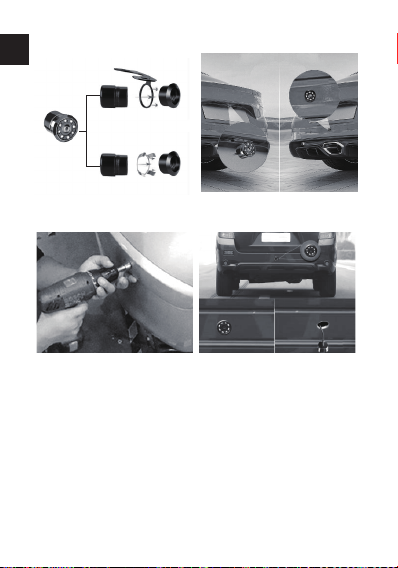

Deux méthodes d’installation

5
FR
Trou pour la caméra
Test
1. Si le moniteur/l’autoradio (vous devez acheter
séparément ou utiliser celui existant) n’affiche
pas la vue arrière, vérifiez que la polarité de
l’alimentation est appropriée. Si les câbles sont
correctement connectés, vérifiez si la tension est
supérieure à 10,5 V. Vérifiez également que la
fiche de l’écran est bien connectée.
2. Si l’image est dégradée ou inversée, vérifiez que
la caméra est correctement installée.
3. En cas d’anomalie d’affichage, par exemple des
bandes ou des lignes obliques qui apparaissent,
vérifiez si la caméra et le moniteur sont
compatibles.
a. Remplacez la caméra par une nouvelle pour
vérifier si la caméra et le moniteur fonctionnent.
Si le moniteur fonctionne, la caméra initiale
peut être considérée comme étant défectueuse
et doit être remplacée.
b. Si le moniteur ne fonctionne toujours pas, cela
est probablement dû au fait que le moniteur
et la caméra sont incompatibles. Essayez
d’utiliser un autre moniteur pour vérifier s’il est
compatible avec la caméra.

6
FR SPÉCIFICATIONS TECHNIQUES
Tension nominale 12 V
Courant nominale 100 mA
Température de
fonctionnement -20 °C à +70 °C
Température de
fonctionnement
(écran) -20 °C à +60 °C
Caméra
Caméra infrarouge pour trou
de 18,5 mm de diamètre
Vision nocturne
Pixels : 648 x 488
420 TVL
PAL ou NTSC

7
FR
Ce produit est conforme à toutes les
exigences réglementaires de base
applicables de l’UE.
Collecte sélective des déchets
électriques et électroniques. Les
produits électriques ne doivent pas
être mis au rebut avec les produits
ménagers. Selon la Directive
européenne 2012/19/UE pour le
rebut des matériels électriques et
électroniques et de son exécution
dans le droit national, les produits
électriques usagés doivent être
collectés séparément et disposés
dans des points de collecte prévus
à cet effet. Adressez-vous auprès
des autorités locales ou de votre
revendeur pour obtenir des conseils
sur le recyclage.

8
DE BEDIENUNGSANLEITUNG
VORBEMERKUNG
Vielen Dank, dass Sie sich für unser Produkt
entschieden haben. Es wurde für Sie unter Einhaltung
der höchsten Qualitätsstandards konzipiert. Bitte
lesen Sie die Bedienungsanleitung sorgfältig durch,
bevor Sie das Produkt verwenden. Beachten
Sie alle Warnhinweise. Wenn Sie das Gerät an
Dritte weitergeben, geben Sie unbedingt auch
diese Bedienungsanleitung mit. Bewahren Sie die
Bedienungsanleitung für die weitere Nutzung auf.
BESTIMMUNGSGEMÄSSER
GEBRAUCH
Diese IR-Kamera zeigt ein klares Bild dank ihrer 8
LED-Leuchten, Nachtsicht und Weitwinkel. Es ist die
beste Wahl für die Sicherheit Ihres Autos.

9
DE
SICHERHEITSHINWEISE
Bitte lesen Sie diese Bedienungsanleitung sorgfältig,
bevor Sie das Produkt verwenden. Wenn Sie die in
dieser Bedienungsanleitung enthaltenen Hinweise
zur sachgemäßen Handhabung des Produkts nicht
beachten, können wir für allfällige Personen- oder
Sachschäden nicht haftbar gemacht werden.
1. Bitte achten Sie beim Installieren dieses Produkts
darauf, im angegebenen Spannungsbereich zu
bleiben. Bei Nichtbeachten kann es zu einem
Stromschlag oder einer Fehlfunktion des Produkts
kommen.
2. Bei unsachgemäßem Installieren dieses Produkts
kann es zu Stromschlägen oder Fehlfunktionen
des Produkts kommen.
3. Wenn Sie Rauch oder Brandgeruch wahrnehmen,
trennen Sie das System sofort von der
Stromversorgung.
4. Bei der Installation des Systems sollte das
Fahrzeug ausgeschaltet sein.
5. Wenn das Netzkabel ein Metallgehäuse
berühren könnte, decken Sie das Kabel mit
einem Isolierband ab. Ein Kurzschluss oder
ein unterbrochenes Kabel kann einen Brand
verursachen.
6. Führen Sie so viel Kabel wie möglich in das
Fahrzeug und klemmen Sie es sicher fest.
Dadurch wird die Möglichkeit verringert, dass sich
das Kabel verhakt oder verheddert.
7. Halten Sie alle Kabel von heißen oder sich
bewegenden Teilen und elektrischen, lauten
Komponenten fern.
8. Testen Sie das System vor der Verwendung, um
die ordungsgemäße Funktion sicherzustellen.

10
DE 9. Bei dieser Kamera handelt es sich um eine
Fahrhilfe. Der Hersteller übernimmt keine
Verantwortung für Unfälle, die nach dem Einbau
des Kits verursacht werden.
LISTE DER KOMPONENTEN
1. RCA-Kabel
3
4
12
5
2. Stromkabel
3. Kamera
4. Installation-
zubehör
5. Lochsäge

11
DE
INSTALLATION UND TESTEN
Anschlussplan der IR-Kamera
A
B
C
Monitor/
Autoradio
Kamera
Kamera-
Stromquelle

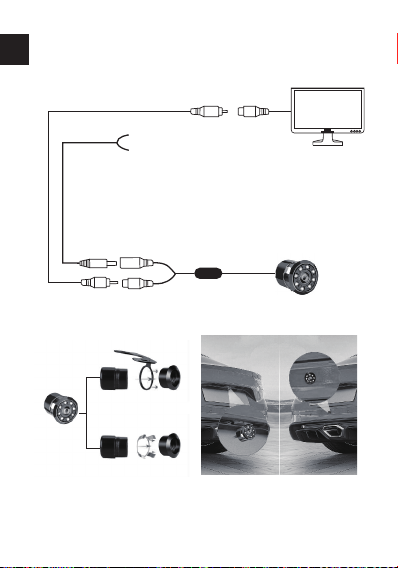

An einen Monitor anschließen (separat
kaufen oder Ihr vorhandenes Kabel
verwenden)
Monitor/
Autoradio
Gelb
Schwarz
Videokabel
Gelb
Rot
Gelb
Gelbes Video
(Ausgang)
+Rotes Kabel an Strom
+Rückfahrscheinwerfer
Schließen Sie das
Stromkabel an den
roten Anschluss der
Kamera an.
-Schwarz an GND
Stromkabel
Verbindung mit Kamera
und Monitor

12
DE Zwei Installationsmethoden

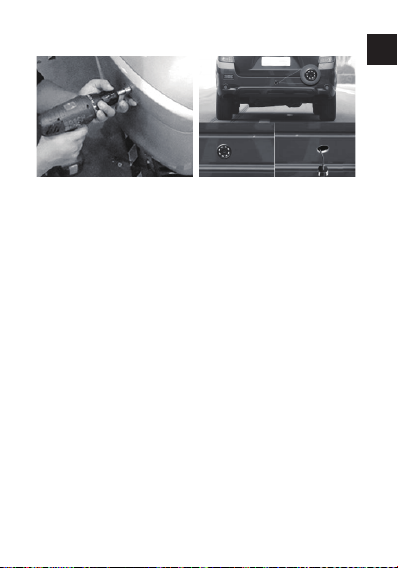

Bohrer für Kamera
Prüfung
1. Wenn der Monitor/das Autoradio (separat kaufen
oder das vorhandene verwenden) die Rückansicht
nicht anzeigt, prüfen Sie, ob die Polarität der
Stromversorgung richtig ist; wenn die Kabel richtig
angeschlossen sind, prüfen Sie, ob die Spannung
höher als 10,5 V ist. Prüfen Sie auch, ob der
Stecker des Displays richtig angeschlossen ist.
2. Wenn das Bild einen Farbverlauf aufweist oder
invertiert ist, prüfen Sie, ob die Kamera richtig
installiert ist.

13
DE
3. Bei einer abnormalen Anzeige wie Streifen oder
schrägen Linien prüfen Sie, ob Kamera und
Monitor kompatibel sind.
a. Tauschen Sie die Kamera gegen eine neue
aus und prüfen Sie, ob Kamera und Monitor
funktionieren. Wenn der Monitor funktioniert,
ist die Originalkamera vermutlich defekt und
muss ersetzt werden.
b. Wenn der Monitor immer noch nicht funktioniert,
liegt das wahrscheinlich daran, dass Monitor
und Kamera nicht miteinander kompatibel
sind. Versuchen Sie, einen anderen Monitor zu
verwenden, um zu sehen, ob er mit der Kamera
kompatibel ist.
TECHNISCHE DATEN
Nennspannung 12 V
Nennstrom 100 mA
Betriebstemperatur -20 °C bis +70 °C
Betriebstemperatur
(Anzeige) -20 °C bis +60 °C
Kamera
D18,5mm
Loch-IR-Kamera
Nachtsicht
Pixel: 648 x 488
420 TVL
PAL oder NTSC

14
DE Dieses Produkt erfüllt alle
grundlegenden und für das
Produkt relevanten regulatorischen
Anforderungen der EU.
Getrennte Sammlung von
Elektro- und Elektronik-Altgeräten.
Elektrogeräte dürfen nicht mit
dem Hausmüll entsorgt werden.
Gemäß der Europäischen Richtlinie
2012/19/EU über Elektro- und
Elektronik-Altgeräte und deren
Umsetzung in nationales Recht sind
gebrauchte Elektrogeräte getrennt
zu sammeln und an zu diesem
Zweck vorgesehenen Sammelstellen
abzugeben. Wenden Sie sich an
die örtlichen Behörden oder Ihren
Fachhändler, um Ratschläge
bezüglich des Recyclings einzuholen.

15
NL
HANDLEIDING
VOORWOORD
We bedanken u voor uw aankoop van dit product.
Het is voor u ontworpen volgens de hoogste
kwaliteitsnormen. Lees de handleiding zorgvuldig
voordat u het apparaat gebruikt en bedient. Neem
alle waarschuwingen in acht. Als het apparaat aan
iemand anders wordt doorgegeven, dan moet deze
handleiding er worden bijgeleverd. Bewaar deze
handleiding voor toekomstig gebruik.
BEOOGD GEBRUIK
Deze IR-camera geeft een helder beeld dankzij de 8
LED-lampjes, het nachtzicht en de grote hoek. Het is
de beste keuze voor de veiligheid van uw auto.

16
NL VEILIGHEIDSINSTRUCTIES
Lees deze gebruikershandleiding aandachtig voordat
u het product gebruikt. Als u zich niet houdt aan de
instructies voor correct gebruik zoals vermeld in deze
handleiding, kunnen wij niet aansprakelijk worden
gesteld voor persoonlijk letsel of materiële schade.
1. Installeer dit product volgens het vermelde
spanningsbereik. Doet u dit niet dan kan dit
elektrische schokken of storingen aan het product
veroorzaken.
2. Bij een foutieve installatie kunnen elektrische
schokken en storingen aan het product ontstaan.
3. Als u rook of een brandgeur opmerkt, koppel het
systeem dan onmiddellijk los.
4. Bij het installeren van het systeem moet het
contact van de auto zijn uitgeschakeld.
5. Als de voedingskabel een metalen behuizing
kan raken, isoleer deze kabel dan met tape die
bestand is tegen wrijving. Kortsluiting of een
loszittende draad kan brand veroorzaken.
6. Leid zoveel mogelijk kabel in het voertuig en klem
deze stevig vast. Dit verkleint de kans dat de
kabel komt klem te zitten of vasthaakt.
7. Houd alle kabels uit de buurt van hete of
bewegende onderdelen en componenten die
elektrische ruis veroorzaken.
8. Test het systeem voordat u het gebruikt om er
zeker van te zijn dat het goed werkt.
9. Deze camera is een hulpmiddel bij het rijden
en de fabrikant is niet verantwoordelijk voor
ongelukken die worden veroorzaakt nadat het
systeem is geïnstalleerd.

17
NL
LIJST MET ONDERDELEN
1. RCA-kabel
3
4
12
5
2. Voedingskabel
3. Camera
4. Installatieon-
derdelen
5. Gatenzaag
INSTALLATIE EN TEST
Aansluitschema van de IR-camera
A
B
C
Monitor/
autoradio
Camera
Camera-
voedingsbron

18
NL Op de monitor aansluiten (apart aan te
schaffen of uw huidige gebruiken)
Monitor/
autoradio
Geel
Zwart
Videokabel
Geel
Rood
Geel
Gele video (uit)
+Rode draad naar voeding
+Achteruitrijlicht
Sluit de voedingskable
aan op de rode poort
van de camera.
-Zwart aan massa
Voedingskabel
Verbinding met
camera en monitor
Twee installatiemethodes

19
NL
Boor voor camera
Testen
1. Als de monitor/autoradio (apart aan te schaffen
of uw bestaande te gebruiken) het achteruit-
beeld niet toont, controleer dan of de polariteit
van de voeding correct is aangesloten; als de
kabels correct zijn aangesloten, controleer dan of
de spanning hoger is dan 10,5V. Controleer ook of
de stekker op het display goed is aangesloten.
2. Als het beeld scheef staat of omgekeerd
is, controleer dan of de camera correct is
geïnstalleerd.
3. Controleer in geval van een abnormale
weergave, zoals met stroken of schuine lijnen, of
de camera en de monitor compatibel zijn.
a. Vervang de camera door eenandere om te zien
of de camera en de monitor correct werken. Als
de monitor werkt, dan kan de oorspronkelijke
camera als defect worden beschouwd en moet
deze worden vervangen.
b. Als de monitor nog steeds niet werkt, dan
komt dit waarschijnlijk doordat de monitor
en de camera niet compatibel zijn. Probeer
een andere monitor om te zien of deze wel
compatibel is met de camera.
