PRECAUCIÓN
Antes de usar el equipo, lea cui-
dadosamente todas las
advertencias e instrucciones de
este manual. Guarde el manual
para futuras referencias.
Calcomania con el
Número de Serie
(debajo de la
armadura)
Nº de Modelo NTEVEX75909.1
Nº de Serie
Escriba el número de serie en el
espacio que aparece arriba para
referencias posteriores.
MANUA DE USUARIO
www.iconeurope.com
¿PREGUNTAS?
Si tiene alguna pregunta, o si faltan
piezas, por favor llame al:
900 460 410
correo electrónico:
serviciotecnico@imagefitness.es
página de internet:
www.iconsupport.eu
2
CO OCACIÓN DE A CA COMANÍA DE ADVERTENCIA
CONTENIDO
La calcomanía de advertencia que se muestra aquí
está incluida con este producto. Aplique la calco-
manía de advertencia sobre la advertencia en
Inglés en el lugar que se muestra. Este dibujo
muestra la ubicación de la calcomanía de adverten-
cia. Si falta una calcomanía o ésta es ilegible,
vea la portada de este manual y solicite una
nueva calcomanía de reemplazo gratuita.
Péguela en el lugar indicado. Nota: La calcoma-
nía puede no mostrarse en su tamaño real.
COLOCACIÓNDELACALCOMANÍADEADVERTENCIA ..........................................2
PRECAUCIONESIMPORTANTES.............................................................3
ANTESDECOMENZAR ....................................................................4
TABLADEIDENTIFICACIÓNDEPIEZAS .......................................................5
MONTAJE ................................................................................6
CÓMOUSARLABICICLETADEEJERCICIOS..................................................12
MANTENIMIENTOYPROBLEMAS ...........................................................22
GUÍASDEEJERCICIOS ...................................................................24
LISTADELASPIEZAS.....................................................................25
DIBUJODELASPIEZAS ...................................................................27
CÓMO ORDENAR PIEZAS DE REPUESTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Contraportada
NordicTrack es una marca registrada de ICON IP, Inc.
3
ADVERTENCIA: Para reducir el riesgo de lesión grave, lea todas las precauciones
e instrucciones importantes de este manual y todas las advertencias de la bicicleta de ejercicios
antes de usarlo. ICON no asume ninguna responsabilidad por lesiones personales o daños a la
propiedad que ocurran por el uso de este producto o a través del mismo.
1. Antes de iniciar cualquier programa de ejer-
cicios consulte con su médico. Esto es
especialmente importante para personas de
edades superiores a 35 años o para aquellos
que tengan problemas previos de salud.
2. Use la bicicleta de ejercicios solo como se
describe en este manual.
3. Es la responsabilidad del propietario asegu-
rarse que todos los usuarios de la bicicleta
de ejercicios estén adecuadamente informa-
dos sobre todas las precauciones.
4. a bicicleta de ejercicios está diseñada para
uso en casa solamente. No use la bicicleta
de ejercicios en ningún lugar comercial, de
renta o institucional.
5. Mantenga la bicicleta de ejercicios bajo
techo, lejos de la humedad y el polvo. No
coloque la bicicleta de ejercicios en el
garaje, ni en un patio cubierto, ni cerca del
agua.
6. Asegúrese de que haya al menos 2 pies (0,6
m) de espacio libre alrededor de su bicicleta
de ejercicios. Para proteger el suelo o la
alfombra, coloque un tapete debajo de la
bicicleta de ejercicios.
7. Inspeccione y apriete correctamente todas
las piezas regularmente. Reemplace inmedi-
atamente cualquier parte gastada.
8. Mantenga a los niños menores de 12 años y
animales domésticos alejados de la bicicleta
de ejercicios a todo tiempo.
9. Use ropa adecuada mientras hace ejercicios;
no use ropa suelta que pueda engancharse
en la bicicleta de ejercicios. Siempre use
calzado de atletismo para protección de sus
pies.
10. as personas con un peso superior a 130 kg
no deben utilizar la bicicleta de ejercicios.
11. El monitor de frecuencia cardíaca no es un
dispositivo médico. Varios factores pueden
afectar la precisión de las lecturas del ritmo
cardíaco de su corazón. El monitor de fre-
cuencia cardíaca está diseñado únicamente
como ayuda para el ejercicio, y para determi-
nando el ritmo cardíaco en general.
12. Siempre mantenga su espalda en una posi-
ción recta cuando esté usando la bicicleta
de ejercicios; no doble su espalda.
13. El exceso de ejercicio puede causar lesiones
graves o la muerte. Si siente desfallec-
imiento o dolor mientras hace ejercicios,
pare inmediatamente y comience el enfri-
amiento.
PRECAUCIONES IMPORTANTES
4
Gracias por seleccionar la revolucionaria bicicleta de
ejercicios NORDICTRAC ®C5 ZL. Pedalear es un
ejercicio efectivo para incrementar el acondi-
cionamiento cardiovascular, aumentar resistencia y
tonificar el cuerpo. La bicicleta de ejercicios C5 ZL
proporciona una impresionante selección de carac-
terísticas diseñadas para que sus entrenamientos en
casa sean más efectivos y agradables.
Para su beneficio, lea el manual cuidadosamente
antes de usar la bicicleta de ejercicios. Si tiene pre-
guntas después de leer este manual, por favor vea la
portada de este manual. Para ayudarnos a asistirlos,
anote el número de modelo y el número de serie del
producto antes de contactarnos. El número del
modelo y la ubicación del número de serie se mues-
tran en la portada de éste manual.
Antes de seguir leyendo, por favor estudie el dibujo de
abajo y familiarícese con las piezas y sus nombres.
Monitor de Frecuencia Cardíaca del Mango
Asiento
Poste del Asiento
Perilla de Ajuste del Asiento
Pata de Nivelación
Perilla de Nivelación
Rueda
Pedal/Correa

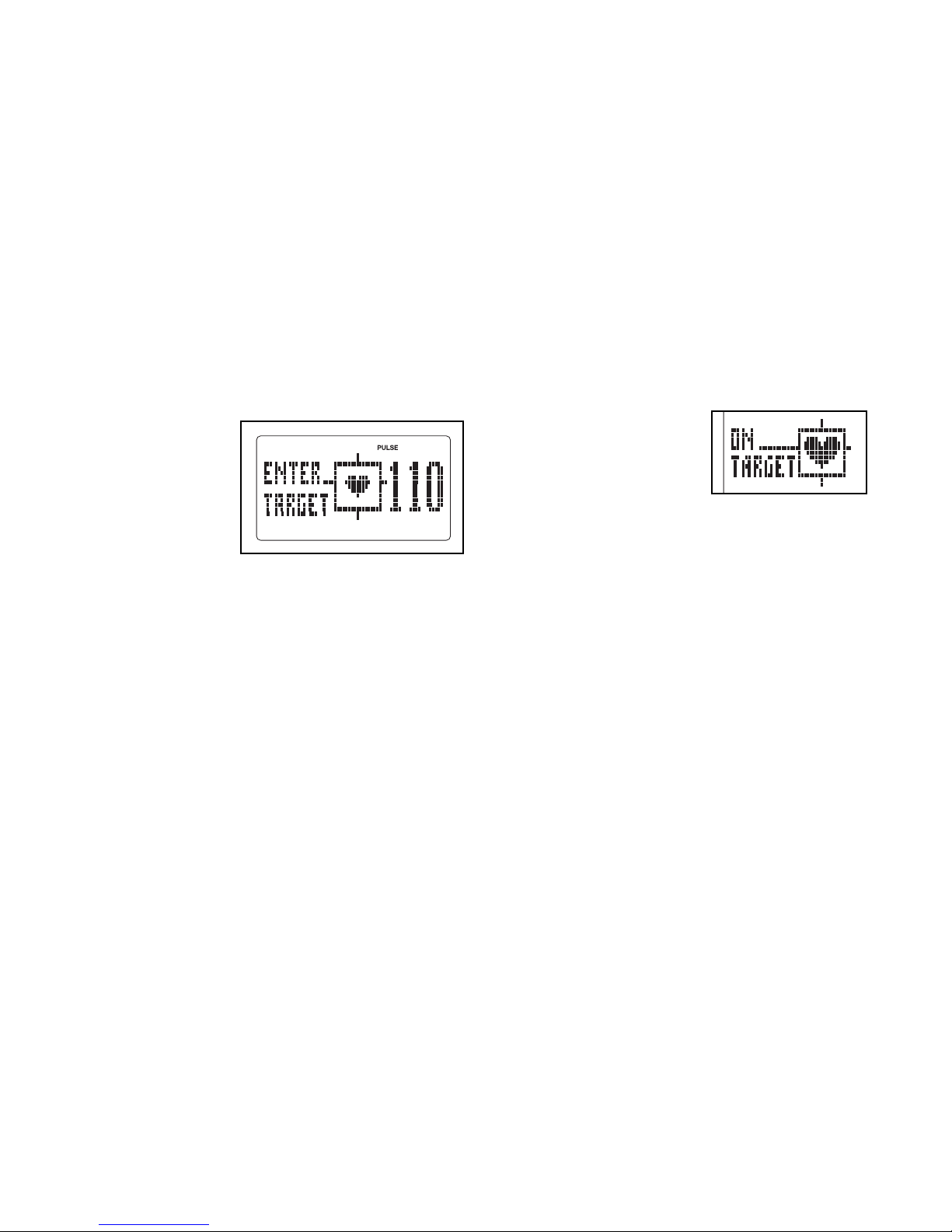

Consola
Baranda
Perilla de Ajuste del Poste
del Asiento
Perilla de Ajuste
ANTES DE COMENZAR
Length: 3 ft. 4 in. (102 cm)
Width: 1 ft. 9 in. (53 cm)
Weight: 93 lbs. (42 kg)
5
Tornillo
M4 x 16mm
(90)–8
Tornillo Claro
M4 x 5mm
(91)–1
Tornillo
M10 x 95mm (76)–4
Tornillo
M8 x 20mm (74)–4
Arandela Dividida
M8 (75)–8
Arandela M8
(43)–2
Contratuerca M8
(72)–4
Juego de Pernos M6 x 60mm (51)–1
Juego de Pernos M6 x 70mm (50)–1
TAB A DE IDENTIFICACIÓN DE PIEZAS
Consulte los dibujos que aparecen abajo para identificar las piezas pequeñas en el montaje. El número entre
paréntesis que hay cerca de cada dibujo es el número de la pieza en la LISTA DE LAS PIEZAS hacia el final de
este manual. El número que aparece después del paréntesis es la cantidad necesaria para el montaje. Nota: Si
no encuentra alguna de las piezas en la bolsa de piezas, compruebe si ha sido previamente conectada.
No use herramientas eléctricas durante el montaje para evitar que se dañen las piezas.
6
1. Conecte el Estabilizador Trasero (3) a la
Armadura (1) con dos Tornillos M10 x 95mm
(76).
2. Conecte el Estabilizador Delantero (2) a la
Armadura (1) con dos Tornillos M10 x 95mm
(76).
1
2
3
2
76
76
1
1
MONTAJE
• Se necesitan dos personas para el montaje.
• Coloque todas las piezas en una área despejada
yretire los materiales de embalaje. No se
deshaga de los materiales de embalaje hasta
haber terminado el montaje.
• Para identificar las piezas pequeñas, vea la
página 5.
• Además de las herramientas incluidas, el mon-
taje requiere las siguientes herramientas:
un destornillador estrella
una llave ajustable
un mazo de goma
El montaje puede ser más fácil si tiene su proprio
juego de llaves. No use herramientas eléctricas
para evitar que se dañen las piezas.
7
3
4
6
Orificio de
Ajuste
1
23
24
75
72
26
91 6
27
3. Déle unas vueltas a la Perilla de Ajuste (27) en
la Armadura (1) para aflojarla.
Oriente el Poste del Asiento (6) como se
demuestra. Luego tire de la Perilla de Ajuste
(27) hacia afuera e introduzca el Poste del
Asiento en la Armadura (1).
Deslice el Poste del Asiento (6) hacia arriba o
hacia abajo hasta la posición deseada, y libere
la Perilla de Ajuste (27).
Mueva el Poste del Asiento (6) ligeramente
hacia arriba o hacia abajo para asegurarse
de que la Perilla de Ajuste (27) se encuentre
dentro de uno de los orificios de ajuste del
Poste del Asiento. Luego apriete la Perilla de
Ajuste.
4. Oriente el Asiento (23) y el Porta Asiento (24)
como se muestra.
Conecte el Asiento (23) al Porta Asiento (24)
con cuatro Contratuercas M8 (72) y cuatro
Arandelas Divididas M8 (75).
Deslice el Porta Asiento (24) sobre el Poste del
Asiento (6). Luego deslice el Porta Asiento
completamente hacia delante y apriete la Perilla
de Ajuste del Asiento (26).
Conecte un Tornillo Claro M4 x 5mm (91) a la
parte trasera del Poste del Asiento (6).
8
5. Aplique un poco de la grasa incluida al hasta de
Juego de Pernos M6 x 70mm (50).
Oriente la Baranda (5) y el Montante Vertical (4)
como se indica.
Mientras otra persona sostiene la Baranda (5)
cerca del Montante Vertical (4), inserte el Cable
de Extensión (59) hacia arriba a través de la
Baranda.
Clave: Evite pellizcar el Cable de Extensión
(59). Conecte la Baranda (5) al Montante
Vertical (4) con el Juego de Pernos M6 x 70mm
(50) y dos Arandelas M8 (43).
Luego conecte el Juego de Pernos M6 x 60mm
(51) a través del soporte inferior de la Baranda
(5).
5
59
5
43
43
50
51
51
50
4
Grasa
Evite pellizcar el
Cable de Extensión
(59)
6
90
90
6. Mientras otra persona sostiene la Consola (13)
cerca de la Baranda (5), conecte los cables de
la consola al Cable de Extensión (59), al
Alambre de Pulso (61) y al Cable de Pulso para
el Pecho (94).
Introduzca el cable sobrante hacia abajo dentro
de la Baranda (5) o hacia arriba dentro de la
Consola (13).
Clave: Evite pellizcar los alambres. Coloque
la Consola (13) a la Baranda (5) con cuatro
Tornillos M4 x 16mm (90).
Evite pellizcar
los alambres
13
Cables
de la
Consola
61
59
5
94
9
7
7. Oriente el montaje del Montante Vertical (4) y la
Cubierta de Pivote (12) como se indica.
Deslice la Cubierta de Pivote (12) hacia arriba
sobre la Baranda (5). Clave: Doble y flexione
la Cubierta de Pivote ligeramente para
deslizarla sobre la Baranda.
Conecte la Cubierta de Pivote (12) a la
Baranda (5) con cuatro Tornillos de M4 x 16mm
(90).
Gire la Baranda (5) hasta que su orificio esté
alineado con un orificio de ajuste del Montante
Vertical (4).
Apriete la Perilla de Ajuste (27) dentro de la
Baranda (5) y en un orificio de ajuste del
Montante Vertical (4). Asegúrese de que la
Perilla de Ajuste esté insertada en uno de
los orificios de ajuste. 4
12
90
90
90
27
Orificio
Orificio de
Ajuste
5
10
8
9
75
75
75
74
74 58
59
8. Deslice la Cubierta Protectora Delantera (7)
hacia arriba por el Montante Vertical (4).
Mientras otra persona sostiene el Montante
Vertical (4) próximo a la Armadura (1), conecte
el Cable de Extensión (59) al Cableado
Eléctrico (58).
Inserte el Montante Vertical (4) en la Armadura
(1).
Clave: Evite pellizcar los alambres. Conecte
el Montante Vertical (4) con cuatro Tornillos M8
x 20mm (74) y cuatro Arandelas Divididas M8
(75).
Deslice la Cubierta de la Protectora Delantera
(7) hacia abajo hasta la Armadura (1) y pre-
siónela para fijarla en su sitio.
4
7
1
Evite pellizcar
los alambres
9. Identifique el Pedal Derecho (21), marcado con
una pegatina "R” (LoLeft indica izquierda; Ro
Right indica derecha).
Con una llave ajustable, apriete firmemente el
Pedal Derecho (21), en di ección a las agujas
del eloj, en el Brazo de la Manivela Derecha
(19).
Apriete el Pedal Izquierdo (no se muestra), en
di ección opuesta a las agujas del eloj, en el
Brazo de la Manivela Izquierda (no se muestra).
IMPORTANTE: Ajuste ambos pedales tan fir-
memente como sea posible. Después de
usar la bicicleta de ejercicios por una
semana, reajuste los pedales. Para mejor
rendimiento, mantenga los pedales ajusta-
dos.
Ajuste la correa en el Pedal Derecho (21) a la
posición deseada, y presione los extremos de
las correas sobre las lengüetas del Pedal
Derecho. Ajuste la correa del Pedal Izquierdo
(no se demuestra) de la misma manera.
19
Correa
Lengüetas
21
