NordicTrack Gx 3.1 Bike Manual

Štítek se
sériovým číslem
Model č. NTEVEX73612.0
Sériové číslo
Výše si poznamenejte sériové číslo
pro budoucí potřebu.
UŽIVATELSKÁ PŘÍRUČKA
www.iconeurope.com
POZOR
Před používáním tohoto
zařízení si prostudujte veškerá
bezpečnostní opatření a pokyny
uvedené v této příručce. Příručku
si uschovejte pro budoucí
potřebu.
ZÁKAZNICKÝ SERVIS
V případě dotazů, chybějících nebo
poškozených dílů viz přiložená
strana označená DECATHLON
CUSTOMER SERVICE INFORMA-
TION nebo se obraťte na prodejnu,
kde jste tento výrobek zakoupili.
Internetové Stránky:
www.iconsupport.eu

2
UMÍSTĚNÍ VÝSTRAŽNÉHO ŠTÍTKU
Zde vyobrazený varovný stítek je soucástí tohoto výrobku.
Varovný stítek je nutné prilepit nad varovný nápis v anglic-
tine na uvedeném míste. Na tomto výkrese jsou uvedena
umístění výstražných štítků. Pokud štítek chybí nebo je
nečitelný, zavolejte na telefonní číslo na přední straně
této příručky a zdarma požádejte o náhradní štítek.
Štítek upevněte na uvedené místo. Poznámka: Štítky
nemusí být zobrazeny ve skutečné velikosti.
NORDICTRACK je registrovaná ochranná známka společnosti ICON IP, Inc.
UMÍSTĚNÍ VÝSTRAŽNÉHO ŠTÍTKU ............................................................2
DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
PŘEDTÍM, NEŽ ZAČNETE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
PŘEHLED DÍLŮ A JEJICH ZNAČENÍ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
MONTÁŽ ..................................................................................6
JAK POUŽÍVAT ROTOPED. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
ÚDRŽBA A ŘEŠENÍ PROBLÉMŮ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
POKYNY PRO CVIČENÍ .....................................................................24
SEZNAM DÍLŮ ............................................................................25
ROZLOŽENÝ VÝKRES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
OBJEDNÁNÍ NÁHRADNÍCH DÍLŮ .....................................................Zadní strana
INFORMACE O RECYKLACI .........................................................Zadní strana
OBSAH

3
DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ
UPOZORNĚNÍ: Aby se snížilo riziko vážného zranění, před použitím rotopedu si
prostudujte všechna důležitá bezpečnostní opatření a pokyny v tomto návodu a všechna varování
umístěná na rotopedu. Společnost ICON nenese žádnou odpovědnost za zranění osob nebo poško-
zení majetku vzniklé používáním tohoto výrobku.
1. Odpovědností majitele je zajistit, aby
všichni uživatelé tohoto rotopedu byli
adekvátně informováni o všech výstrahách a
bezpečnostních opatřeních.
2. Před zahájením jakéhokoliv cvičebního
programu se poraďte se svým lékařem. To je
důležité zejména pro osoby starší 35 let nebo
osoby s dřívějšími zdravotními problémy.
3. Rotoped používejte pouze k účelu pop-
sanému v tomto návodu.
4. Tento rotoped je určen pouze k domácímu
použití. Tento rotoped nepoužívejte k pod-
nikání, pronájmu nebo ve sportovních
zařízeních.
5. Rotoped používejte v interiéru v suchém a
bezprašném prostředí. Rotoped neumisťujte
do garáže, na kryté atrium nebo v blízkosti
vody.
6. Rotoped umístěte na rovný povrch tak, aby
kolem něj byl volný prostor alespoň 60 cm.
Podlahu či koberec chraňte před poškozením
pomocí podložky vložené pod rotoped.
7. Pravidelně kontrolujte a řádně utáhněte
všechny součásti. Veškeré opotřebované díly
ihned vyměňte.
8. Děti mladší 12 let a domácí zvířata udržujte
vždy v dostatečné vzdálenosti od rotopedu.
9. Při cvičení noste vhodné oblečení; nenoste
volné oblečení, které by se mohlo zachytit
do rotopedu. Vždy mějte sportovní obuv pro
ochranu chodidel.
10. Rotoped by neměly používat osoby o hmot-
nosti vyšší než 130 kg.
11. Při montáži a demontáži rotopedu buďte
opatrní.
12. Monitor srdečního tepu není lékařský přístroj.
Na přesnost údajů o srdeční frekvenci
mohou mít vliv různé faktory, včetně pohybu
uživatele. Monitor srdečního tepu je určen
pouze jako cvičební pomůcka k přibližnému
zjištění trendů srdeční frekvence.
13. Při používání rotopedu mějte vždy záda
rovná; neohýbejte se.
14. Nadměrné cvičení a přepínání vlastních sil
může způsobit vážné zranění nebo dokonce
úmrtí. Pokud během cvičení pocítíte sla-
bost nebo bolest, ihned cvičení přerušte a
odpočiňte si.

4
TDěkujeme vám za výběr revolučního rotopedu
NORDICTRACK® GX 3.1. Jízda na kole je účinné
cvičení pro zvýšení kardiovaskulární svěžesti, buduje
vytrvalost a přispívá k vypracovanosti těla. Rotoped
GX 3.1 nabízí působivý výběr funkcí určených ke
zefektivnění a zpříjemnění domácího cvičení.
Před použitím rotopedu si ve vlastním zájmu
pečlivě prostudujte tento návod. Před používáním
běžeckého rotopedu si ve vlastním zájmu pečlivě
prostudujte tuto příručku. Pokud vám po přečtení
této příručky bude něco nejasné, podívejte se na
přední stranu této příručky. Než nás budete kontakto-
vat, poznamenejte si pro snazší pomoc číslo modelu a
sériové číslo výrobku. Číslo modelu a umístění štítku
se sériovým číslem je uvedeno na přední straně této
příručky.

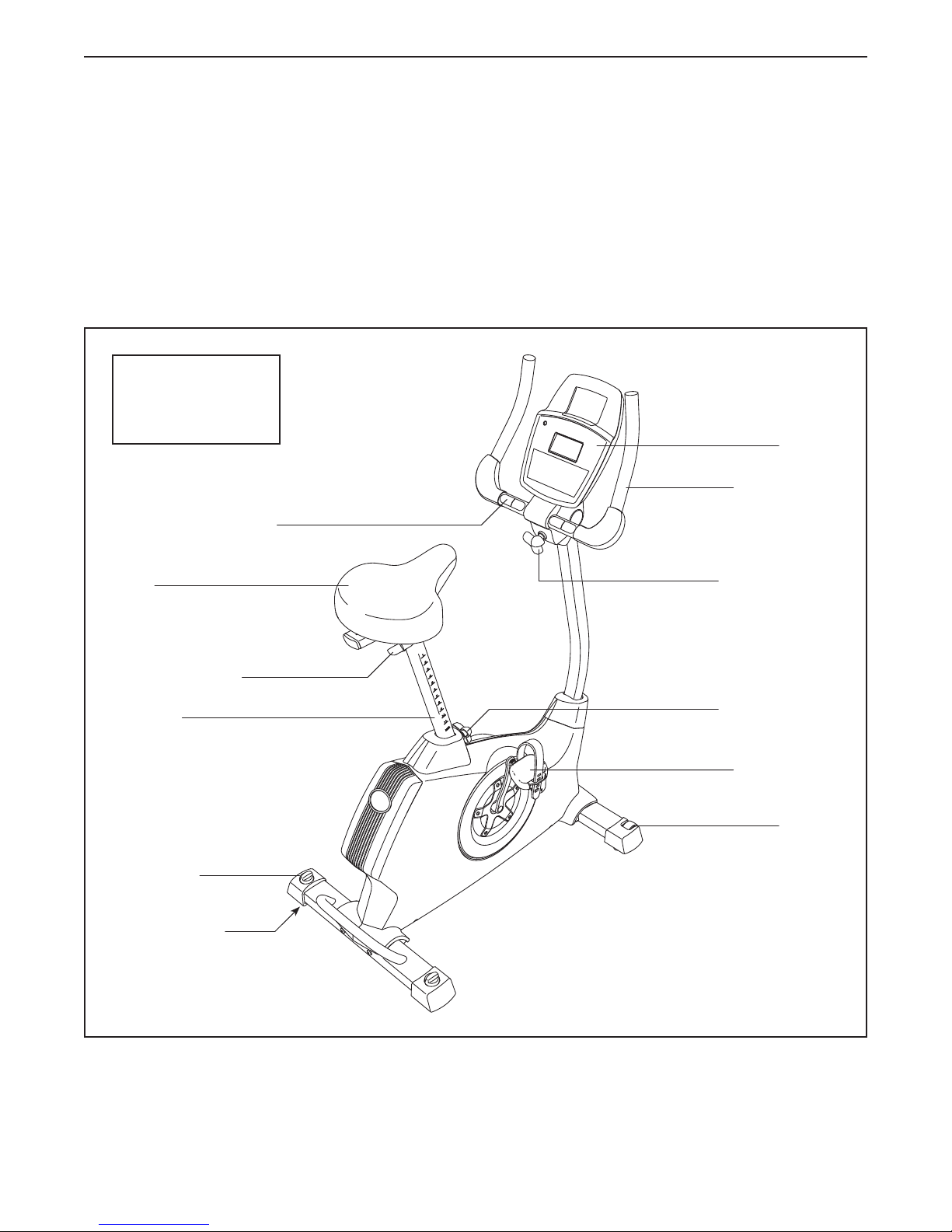

Předtím, než budete pokračovat ve čtení, prohlédněte
si níže uvedený výkres a dobře se seznamte s označe-
nými díly.
Monitor srdečního tepu
Sedlo
Sedlovka
Prvek pro seřízení
sedla
Řídítka (Madlo)
Vyrovnávací
prvek
Kolečko
Pedál/řemínek
Konzola
Řídítka(Madlo)
Seřizovací šroub
Nastavení řídítek
PŘEDTÍM, NEŽ ZAČNETE
Délka: 102 cm
Šířka: 64 cm
Hmotnost: 41 kg

5
Šroub M4 x
16mm
(90)–8
Přesný šroub
M4 x 5mm
(91)–1
Šroub M10 x 95mm
(76)–4
Pružná
podložka M8
(75)–8
Podložka M8
(43)–2
Šroubovací sada M6 x 60mm
(51)–1
Šroubovací sada M6 x 70mm
(50)–1
Šroub M8 x
16mm
(74)–8

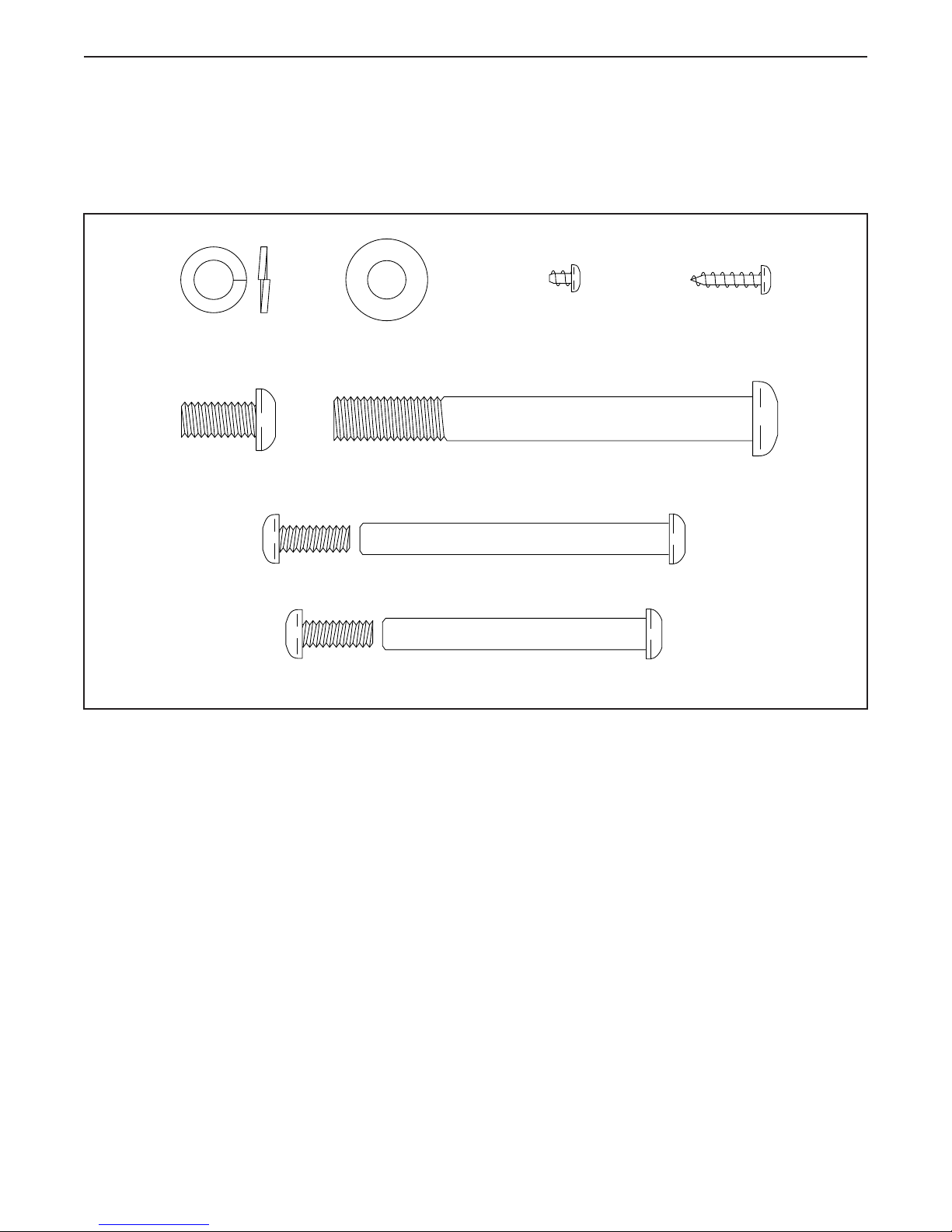

PŘEHLED DÍLŮ A JEJICH ZNAČENÍ
Drobné montážní součástky určete podle výkresů níže. Číslo v závorce pod každým výkresem je číselný kód dílu
ze SEZNAMU DÍLŮ na konci této příručky. Číslo za závorkou je počet kusů potřebných pro montáž. Poznámka:
Pokud některá součástka chybí v sadě drobných součástek, zkontrolujte, zda není již upevněna k jed-
nomu z montovaných dílů. Součástí dodávky mohou být náhradní drobné součástky.

6
2. Připevněte zadní stabilizátor (3) k rámu (1)
pomocí dvou šroubů M10 x 95mm (76). 2
3
76
1
• K montáži jsou zapotřebí dvě osoby.
• Všechny součásti posilovacího zařízení umístěte
do vyhrazených prostor a odstraňte veškerý oba-
lový materiál. Obalové materiály zlikvidujte až po
dokončení montáže.
• Levostranné součásti jsou označeny „L“ nebo
„Left“ (Vlevo) a pravostranné součásti jsou ozna-
čeny „R“ nebo „Right“ (Vpravo).
• Značení drobných dílů je uvedeno na str. 5.
• Kromě přibaleného nářadí je pro montáž
zapotřebí následující nářadí:
jeden křížový šroubovák
jeden nastavitelný klíč
jedna gumová palice
Montáž je snazší se sadou francouzských klíčů. Aby
nedošlo k poškození součástí, nepoužívejte elek-
trické nářadí.
MONTÁŽ
1. Ve svém počítači přejděte na
www.iconsupport.eu a zaregistrujte svůj
výrobek.
Registrace poskytuje následující výhody:
• aktivuje záruku výrobce na váš výrobek
• ušetří vám čas, pokud budete někdy potřebovat
kontaktovat středisko péče o zákazníky
• umožňuje nám informovat vás o upgradech a
nabídkách
Poznámka: Pokud nemáte přístup k internetu,
pro registraci výrobku zavolejte ZÁKAZNICKOU
PODPORU (viz přední strana tohoto návodu).
1

7

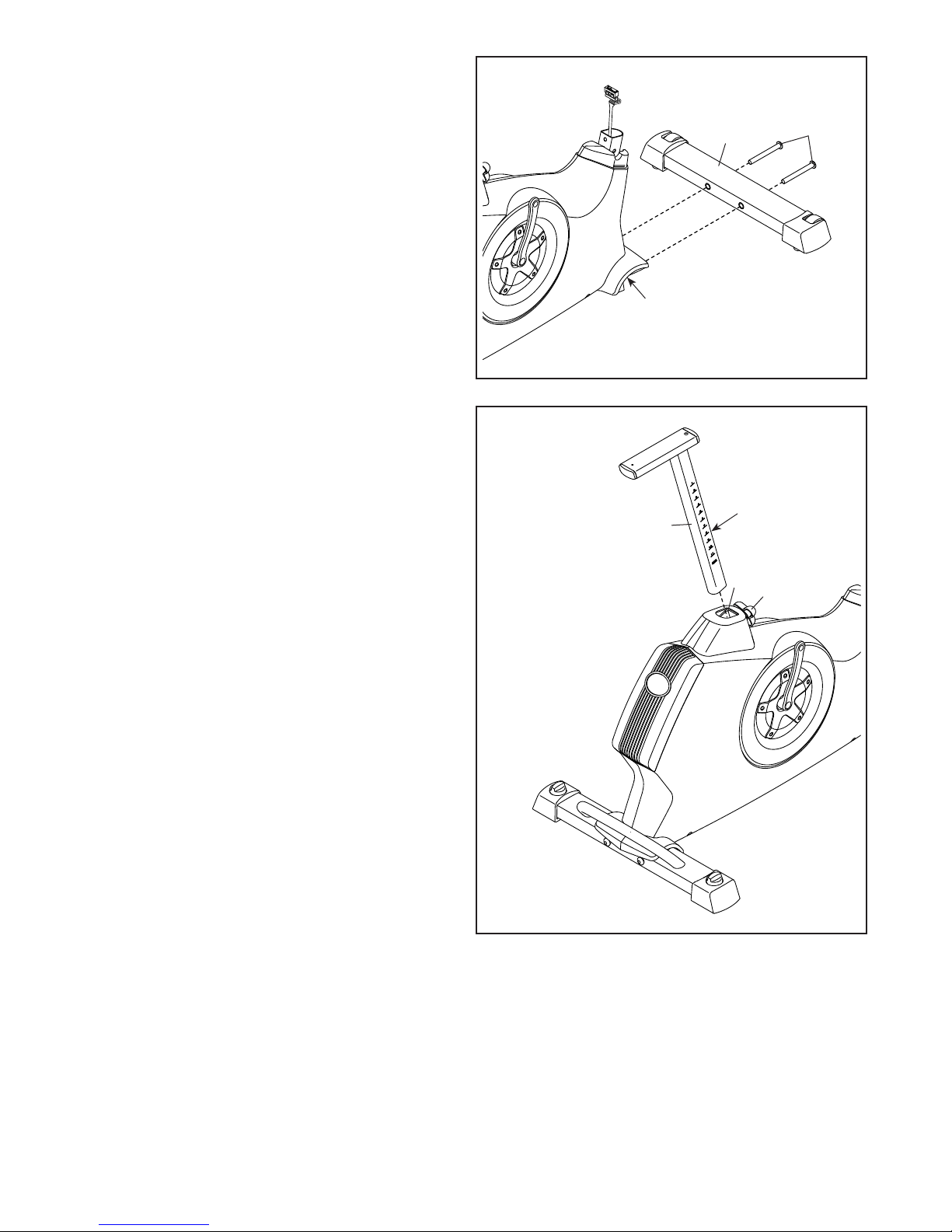

3. Připevněte přední stabilizátor (2) k rámu (1)
pomocí dvou šroubů M10 x 95mm (76). 3
276
1
4
6
Seřizovací
otvory
127
4. Seřizovací páčku (27) v rámu (1) uvolněte o
několik otáček.
Sedlovku (6) ustavte dle ilustrace. Poté
vytáhněte seřizovací páčku (27) a do rámu (1)
zasuňte sedlovku.
Sedlovku (6) posuňte směrem nahoru nebo dolů
do požadované polohy a uvolněte seřizovací
páčku (27).
Sedlovku (6) posuňte mírně nahoru nebo
dolů a zkontrolujte, zda seřizovací páčka (27)
zapadla do jednoho ze seřizovacích otvorů v
sedlovce. Poté seřizovací páčku dotáhněte.

8
523
24
75
74
26
91 6

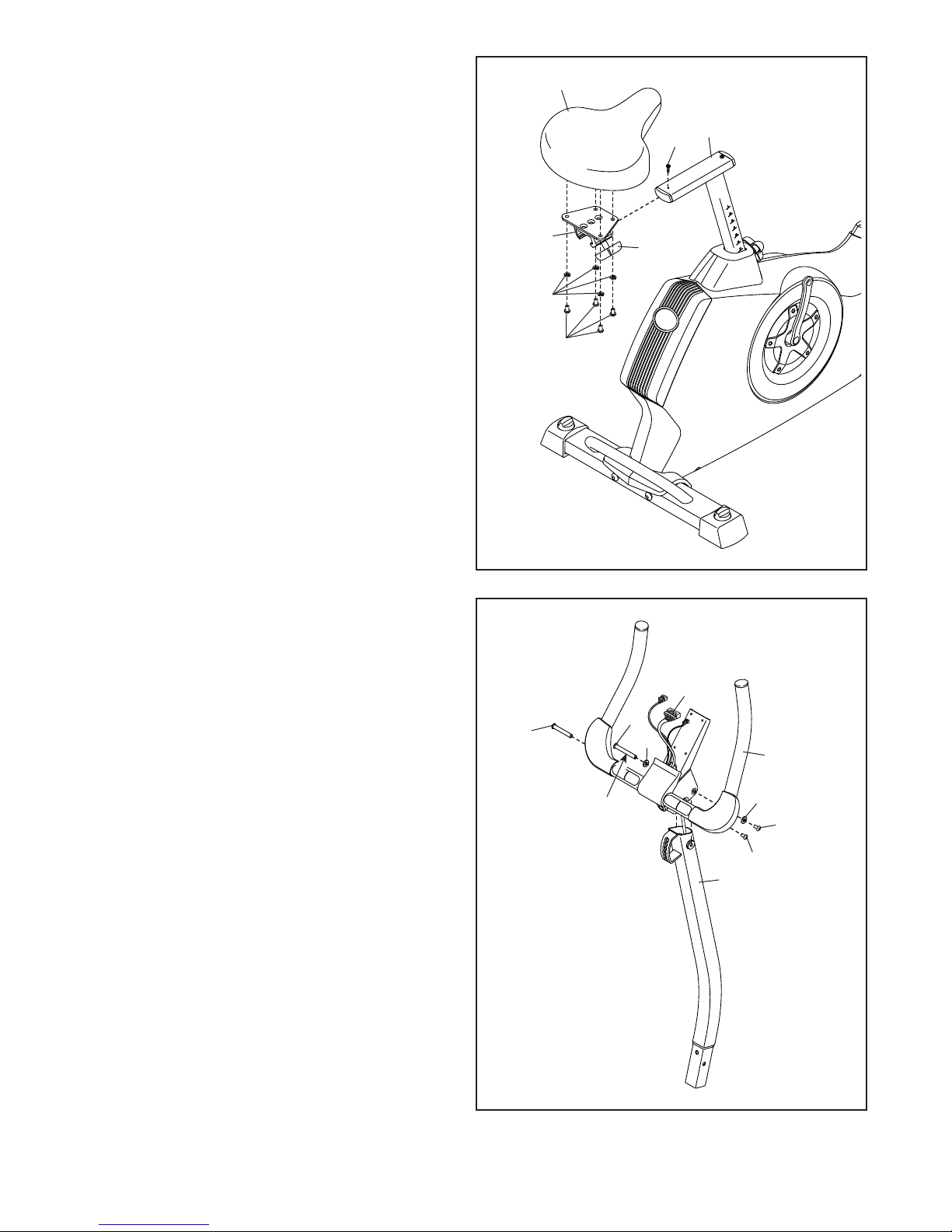

5. Sedlo (23) a složení sedlovky (24) orientujte dle
ilustrace.
Pomocí čtyř šroubů M8 x 16mm (74) a čtyř
pružných podložek M8 (75) do složení sedlovky
(24) upevněte sedlo (23).
Složení sedlovky (24) nasuňte na sedlovku (6).
Poté složení sedlovky posuňte nadoraz dopředu
a utáhněte seřizovací páčku sedla (26).
Do zadní části sedlovky (6) nasaďte přesný
šroub M4 x 5mm (91).
6. Na válcovou část šroubu M6 x 70mm (50)
naneste malé množství přibaleného tuku,
přičemž dbejte na čistotu rukou, např. použijte
plastový sáček.
Řídítka (5) a sloupek (4) ustavte dle ilustrace.
Zatímco druhá osoba přidržuje řídítka (5)
u sloupku (4), přes řídítka nahoru nasuňte
prodlužovací vodič (59).
Rada: Dejte pozor, abyste nepoškodili
prodlužovací vodič (59). Pomocí šroubovací
sady M6 x 70mm (50) a dvou podložek M8 (43)
upevněte řídítka (5) ke sloupku (4).
Poté upevněte šroubovací sadu M6 x 60mm (51)
přes spodní držák na řídítka (5).
6
59
5
43
43
50
51
51 50
4
Mazivo
Dejte pozor,
abyste nepoškodili
prodlužovací vodič
(59)

9
7
90
90

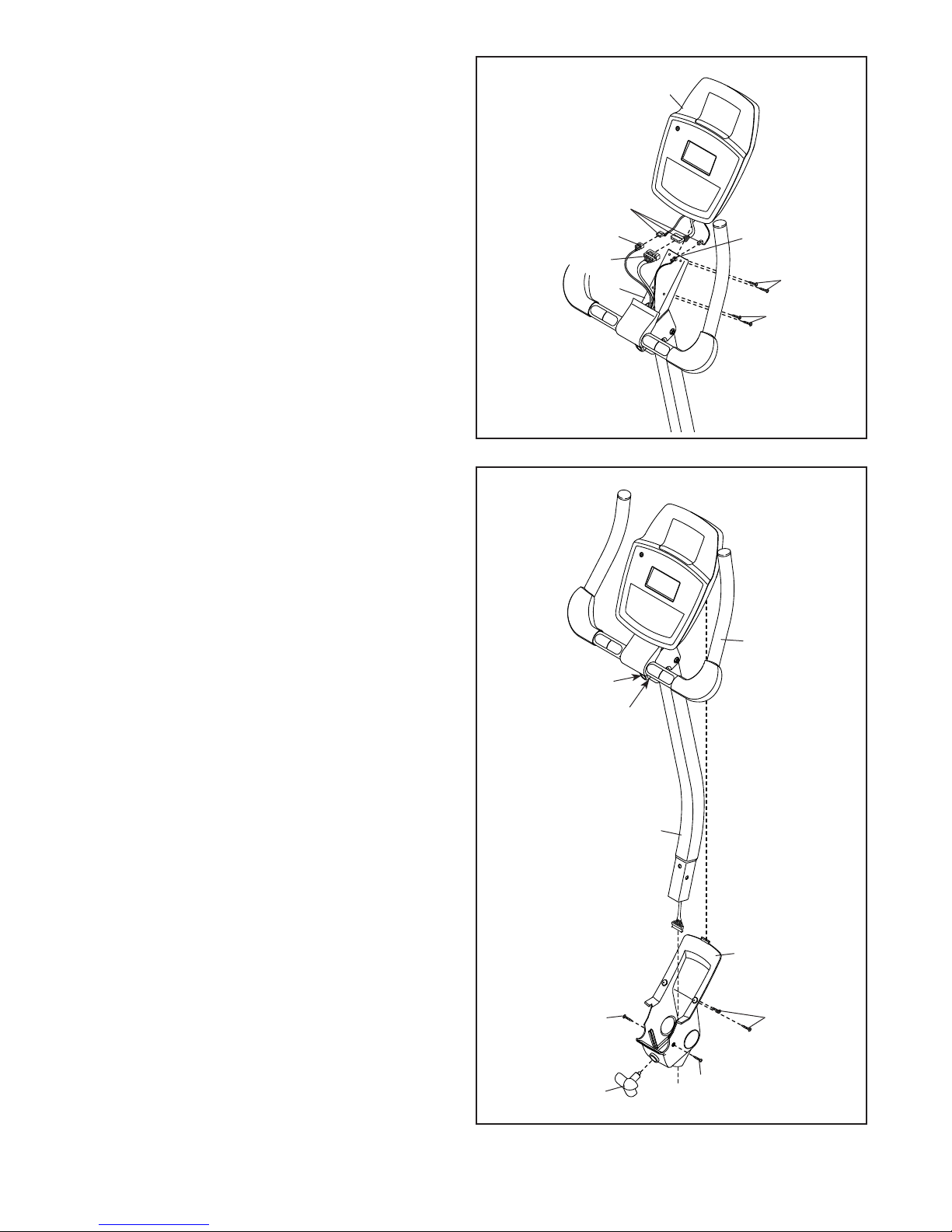

7. Zatímco pomocník přidrží konzolu (13) u řídítek
(5), připojte vodiče konzoly k prodlužovacímu
vodiči (59), pulznímu vodiči (61) a kabelu
přijímače (94).
Přečnívající vodiče zasuňte do řídítek (5) nebo
konzoly (13).
Rada: Vyvarujte se sevření vodičů. Konzolu
(13) upevněte k řídítkům (5) pomocí čtyř šroubů
M4 x 16mm (90).
Vyvarujte se
sevření vodičů
13
Vodiče
konzoly
61
59
5
94
8
8. Ustavte sestavu sloupku (4) a otočný kryt (12)
dle ilustrace.
Na řídítka (5) nasuňte otočný kryt (12). Rada:
Na řídítka nasuňte kryt čepu, s využitím jeho
pružnosti.
Otočný kryt (12) upevněte k řídítkům (5) pomocí
čtyř šroubů M4 x 16 mm (90).
Řídítka (5) natočte tak, aby otvor v řídítkách byl
v rovině se seřizovacím otvorem ve sloupku (4).
Utáhněte seřizovací páčku (27) v řídítkách (5)
a seřizovací otvor ve sloupku (4). Zajistěte,
aby seřizovací páčka zapadla do jednoho ze
seřizovacích otvorů.
4
12
90
90
90
27
Otvor
Seřizovací
otvory
5

10
9
10
75 75
74
74
58
59

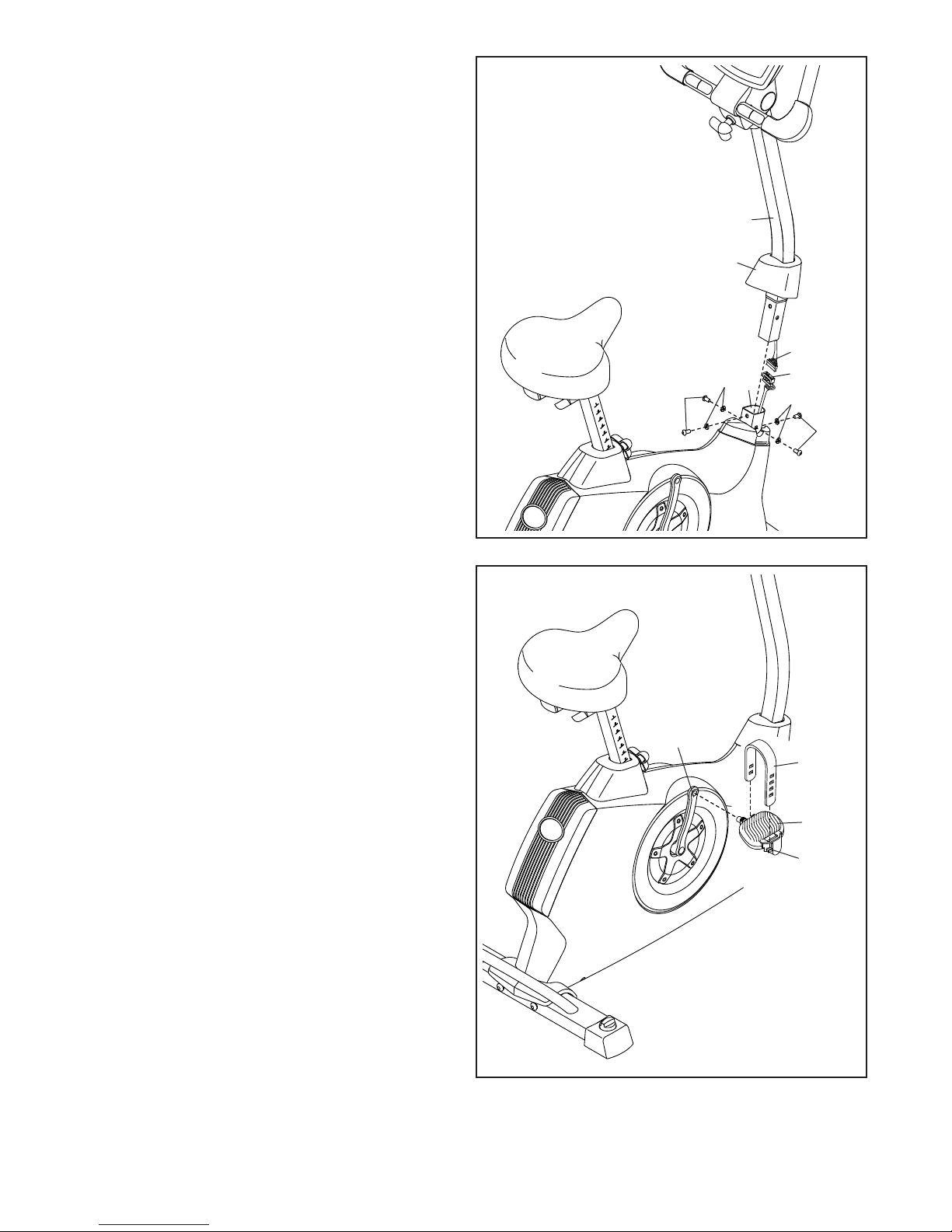

9. Přední ochranný kryt (7) nasuňte směrem
nahoru na sloupek (4).
Zatímco druhá osoba přidržuje sloupek (4)
poblíž rámu (1), připojte prodlužovací vodič (59)
ke kabelu (58).
Sloupek (4) zasuňte do rámu (1).
Rada: Vyvarujte se sevření vodičů. Pomocí
čtyř šroubů M8 x 16mm (74) a čtyř pružných
podložek M8 (75) upevněte sloupek (4).
Přední kryt (7) sesuňte dolů a zatlačte jej na
místo (1).
4
7
1
Vyvarujte se
sevření vodičů
10. Vyhledejte pravý pedál (21).
Pomocí francouzského klíče řádně utáhněte
pravý pedál (21) ve směru hodinových ručiček
do pravé kliky (19).
Levý pedál (není zobrazen) utáhněte proti
směru hodinových ručiček do levé kliky (není
zobrazena).
Řemínek (nahrazující klipsnu) na pravém pedálu
(21) nastavte do požadované polohy a konce
řemínku na nacvakněte na pravý pedál. Stejným
způsobem nastavte řemínek na levém pedálu
(není zobrazen).
19
Řemínek
Jazýček
21
