Nordpeis Q-24UL User manual

Q-24UL
Product no: 22-Q24U0-000
Test report: RRF: ELAB 2425, RRF – 29 20 5584
Last updated: 25.09.2020
NO Brukerveiledning 2
SE Bruksanvisning 10
GB User manual 17
DE Montageanleitung 24
FR Manuel d’installation 35
FI Käyttöohje 43

2 NO
INNHOLD
1. Før du installerer innsatsen 2
Installasjon og kontroll før bruk 2
Skorsteinstrekk 2
Tilførsel av luft 3
Krav til gulvplate 3
2. Teknisk informasjon 3
3. Sikkerhetsavstander 4
4. Montering 4
Å ta innsatsen av pallen 4
Kontroll av funksjoner 4
Selvlukkende dør 4
Rengjøring av glasset 4
Maling av omrammingen 4
5. Første opptenning 5
6. Vedlikehold 5
Rengjøring og inspisering 5
Aske 5
Thermotte™ 5
Dør og glass 5
7. Garanti 6
8. Fyringstips 6
Råd og tips ved problemer med forbrenningen 8
Kontrollskjema 9
1. Før du installerer nytt ildsted
Installasjon og kontroll før bruk
Installasjon av nye ildsteder skal meldes til de lokale
bygningsmyndigheter. Det anbefales å benytte
kompetent personell ved installasjon nytt ildsted.
Huseier står selv ansvarlig for at alle krav til sikkerhet
er ivaretatt på en forskriftsmessig måte og er forpliktet
til å få installasjonen inspisert og sikkerheten bekreftet
av en kvalisert kontrollør. Kvalisert kontrollør kan
være feier, murmester, varmeforhandler eller andre
med tilstrekkelig kompetanse. Det er også en fordel
å dokumentere denne kontrollen skriftlig, bruk gjerne
vedlagte kontrollskjema. Lokalt feievesen må informeres
dersom installasjonen medfører endret feiebehov.
Skorsteinstrekk
Sammenlignet med eldre ildsteder, stiller dagens
rentbrennende ildsteder betydelig større krav til
skorsteinen. Selv det beste ildsted vil fungere dårlig hvis
skorsteinen ikke er riktig dimensjonert og i god stand.
Oppdriften styres hovedsaklig av røykgasstemperatur,
VIKTIGE SIKKERHETSREGLER:
1. Følg monteringsanvisningen nøye når ildstedet
tilkobles skorsteinen. Dersom monteringen fraviker
fra eksemplene i monteringsanvisningen er det
viktig å ta hensyn til strålevarmen fra røykrøret til
omkringliggende materialer.
2. Før opptenning er det viktig å lese bruksanvisningen
og følge denne.
3. Innbygde og / eller denerte konveksjonsåpninger
må aldri reduseres eller delvis blokkeres. Det kan i
så fall føre til overoppheting, som igjen kan føre til
skader på produktet, og i verste fall brann.
4. Bruk kun opptenningsbrikketter eller andre
alternativer i fast form. Bruk aldri bensin, diesel
eller andre ytende væsker til opptenning da
dette kan føre til eksplosjon.
5. Bruk kun naturlig og tørr ved. Bruk av briketter, koks
og byggeplank vil utvikle høyere temperaturer og
høyere utslipp. Det kan også skade ildstedet.
6. Dersom det oppstår skader på glass eller
dørpakninger som gjør ildstedet utett skal bruken av
ildstedet opphøre intill skaden er reparert.
7. Produkter tilkoblet ventilert ventilert stålpipe må
aldri brukes med åpen dør annet enn ved ilegg eller
korte perioder ved oppfyring.
Dersom sikkerhetsreglende brytes vil garantien på
produktet bortfalle.
Anbefaling: For økt sikkerhet anbefaler vi at en
kvalisert montør utfører oppstillingen av ildstedet.

3
NO
utetemperatur, lufttilførsel og skorsteinens høyde og
innvendige diameter. Anbefalt skorsteinshøyde er minst
4 meter over røykinnføringen og en diameter på 150-
200mm. Skorsteinens diameter skal aldri være mindre
enn røykinnføringen/røykrøret. Ved nominell e󰀨ekt skal
det være et undertrykk som beskrevet i tabell.
Trekken øker når:
• skorsteinen blir varmere enn utelufta
• den aktive lengden på skorsteinen over ildstedet
økes
• det er god lufttilførsel til forbrenningen
Er skorsteinen overdimensjonert i forhold til ildstedet,
kan det bli vanskelig å oppnå god trekk, fordi
skorsteinen ikke blir godt nok oppvarmet. I slike tilfeller
kan det lønne seg å ta kontakt med kynding personell
for vurdering av eventuelle tiltak. For kraftig trekk kan
avhjelpes med en trekkbegrenser. Ildstedet er typetestet
og må kobles til skorsteiner som er dimensjonert for
røykgasstemperatur som anvist i ytelseserklæringen.
Ved behov, ta kontakt med en feier på forhånd.
Tilførsel av luft (=mm AIR)
Friskluftsett får å tilknytte ildstedet til luft utenfra fås
kjøpt som tilbehør, og vil sikre at tilførsel av luft til
ildstedet blir mindre påvirket av ventilasjonsanlegg,
kjøkkenvifter og andre forhold som kan medføre
undertrykk i rommet. I alle nybygg anbefaler vi på det
sterkeste at det prosjekteres og klargjøres for direkte
tilførsel av luft utenfra. Også i eldre hus kan bruk av
friskluftsett anbefales. Utilstrekkelig tilførsel av luft
utenfra kan medføre undertrykk i rommet der ildstedet
står - og dermed dårlig forbrenning, dårligere utnyttelse
av veden og nedsoting av skorsteinen.
Krav til gulvplate
Det kreves 30 cm gulvplate foran ildstedet, dersom
gulvet er brennbart.
For egen sikkerhet, følg monteringsanvisningen. Alle sikker-
hetsavstander er minimumsavstander. Installasjon av ildsteder
må i tillegg være i henhold til det enkelte lands lover og regler.
Nordpeis AS står ikke ansvarlig for feilmontering av ildstedet.
Vi tar forbehold om trykkfeil og endringer.
For sist oppdaterte versjon og mer utfyllende informasjon
om brannmurer, pipetilkobling etc., se våre nettsider www.
nordpeis.no
Advarsel! Hold alle luftinntak fri for tildekking.
Opprettholdes IKKE kravet til ventiler, vil e󰀨ekten
av varmesirkulasjonen bli vesentlig redusert og
overoppheting kan oppstå.
I verste fall kan dette resultere i brann.
Advarsel! Bruk av avtrekksvifter i samme rom eller
nærhet kan føre til problemer.
2. Teknisk informasjon
Ildsteder fra Nordpeis har sekundærforbrenning og er
rentbrennende.
Ved sekundærforbrenning skjer forbrenningen i to trinn:
Først brenner veden, deretter antennes røykgassene av
forvarmet luft. Dette gjør at nye ildsteder har minimalt
med utslipp av sotpartikler og uforbrente gasser (for
eksempel CO) og er bedre for miljøet. Ved går under
betegnelse fornybar ressurs/biobrensel. Rentbrennende
ildsteder trenger lite ved for å oppnå god varmee󰀨ekt.
Fyr utelukkende med ren og tørr ved.
Innsats Q-24UL
Materiale Stål
Overatebehandling Varmebestandig lakk
Vekt (kg) 140
Trekksystem Fyringsventil
Forbrenningssystem Ren forbrenning
Maks vedlengde (cm) 33
Røykuttak Top og bak
Røykstuss (Ø mm) Ytre Ø150
Røykgasstemperatur ved
røykstuss (°C) 334
Anbefalt trekk ved
røykstuss (Pa) >12
Data ihht til EN 13 229:2001 / A2:2004
Krav til innluftskanaler
under innsats (cm2)
300 cm²
Krav til utluftskanaler over
innsats (cm2)
300 cm²
Minimumsavstand fra
utluftskanal til tak (mm)
550
Nominell e󰀨ekt (kW) 6,0 kW
Virkningsgrad (%) 81 %
CO @ 13% O2(%): 0,07 %
Trekk (Pa) 12 Pa
Brensel Ved
Vedlengde (cm) 33
Ileggsmengde (kg) 2,1
Ileggsintervall (min) 44
Driftsform Intermitterende*
*Med intermitterende forbrenning menes her vanlig bruk av et ildsted.
Dvs at det legges i et nytt ilegg straks brenslet har brent ned til glør.
Advarsel!: Opprettholdes IKKE kravet til ventiler,
vil e󰀨ekten av varmesirkulasjonen bli vesentlig
redusert og overoppheting kan oppstå.
I verste fall kan dette resultere i brann.

4 NO
3. Sikkerhetsavstander
Sørg for at angitte minimumsavstander overholdes
(FIG 1). Brannmurslengder som vist i FIG 1 er
minimumskrav ihht godkjente sikkerhetsavstander,
dersom ildstedet plasseres som vist i tegningen.
Ved toppmontering til stålpipe henviser vi til respektive
fabrikats monteringsanvisning. Overhold de sikkerhets-
avstandene montering av stålpipen krever.
Høyden og bredden på brannmuren vil variere etter
omrammingen.
VIKTIG! Ved plassering av innsatsen på gulv
av brennbart materiale må HELE gulvet
innvendig i omrammingen dekkes av en
stålplate med minimum 0,7 mm tykkelse.
Gulvbelegg som teppe, nållt og
lignene under stålplaten må fjernes.
Da innsatsen ekspanderer under fyring må
omrammingen ALDRI hvile på innsatsen, men ha
en avstand på ca 3 mm. Innsatsen må heller ikke
hvile på ileggsplaten eller mot sidene.
Det anbefales å tørrstable peisomrammingen
for å justere innsatsen før du tar hull i pipen til
røykrøret.
4. Montering
Å ta innsatsen av pallen FIG 2-3
Før innsatsen yttes av pall er det en fordel om de løse
delene i brennkammeret tas ut. For å komme til
brennkammeret, gjør følgende:
1. Løsne skruen som holder sikringen fast i innsatsen.
FIG 2
2. Sjekk at begge wire ligger i sporene sine før døren
åpnes FIG 3
Kontroll av funksjoner
Når innsatsen er oppstilt, og før innmuring, kontroller
at funksjoner fungerer lett og virker tilfredsstillende.
1. Juster beina slik at innsatsen er i vater.
2. Løsne transportsikringene på motvekten og sjekk at
wirene til døren ligger riktig i trinsene.
3. Kontroller så at døren kan åpnes og lukkes.
NB! Fra fabrikk er trinsehjulene på hver side av
døren satt inn med spesialfett som tåler svært høye
temperaturer. Ved behov for å smøre opp trinsehjul/
skinner, ta kontakt med en av våre forhandlere.

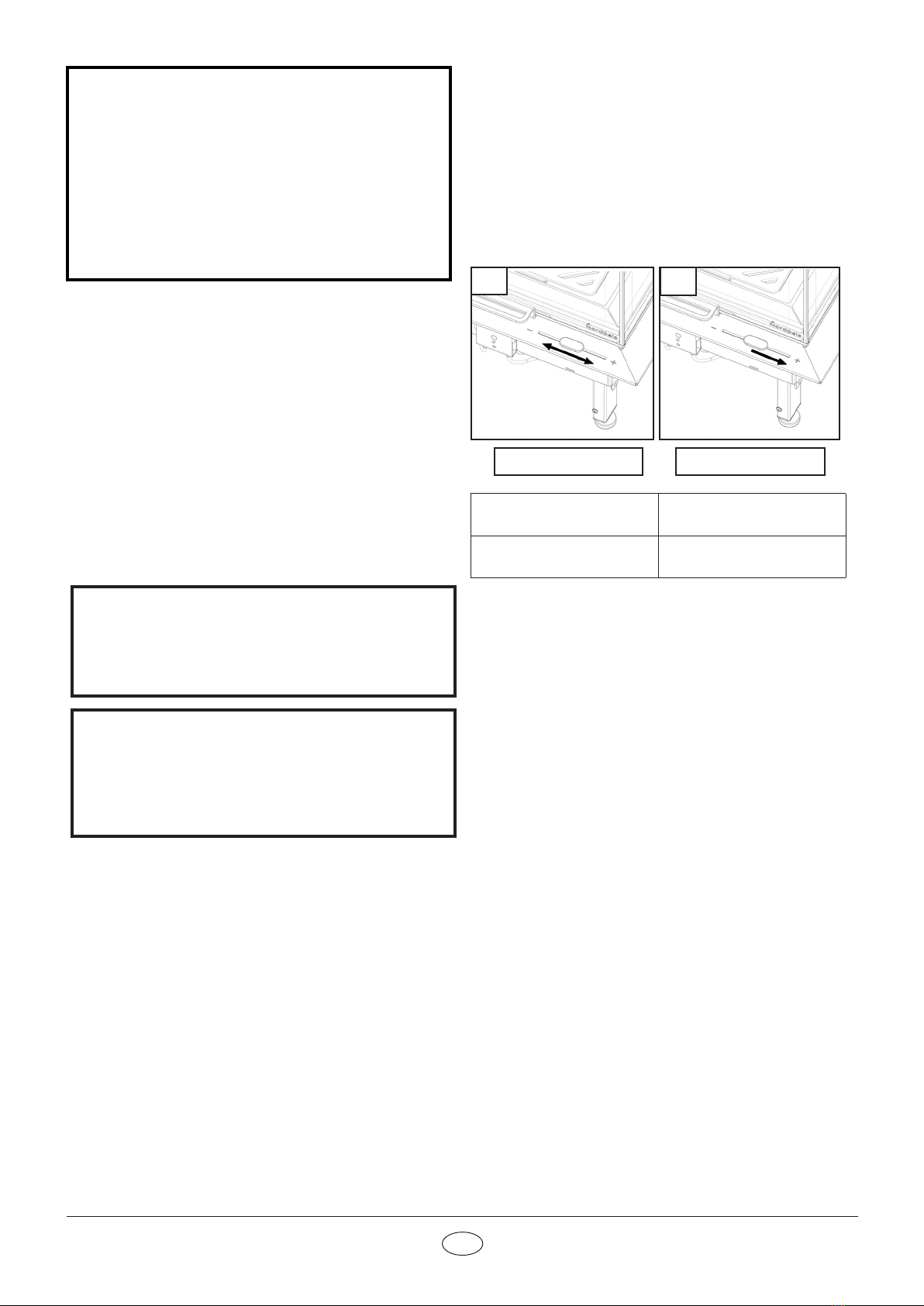

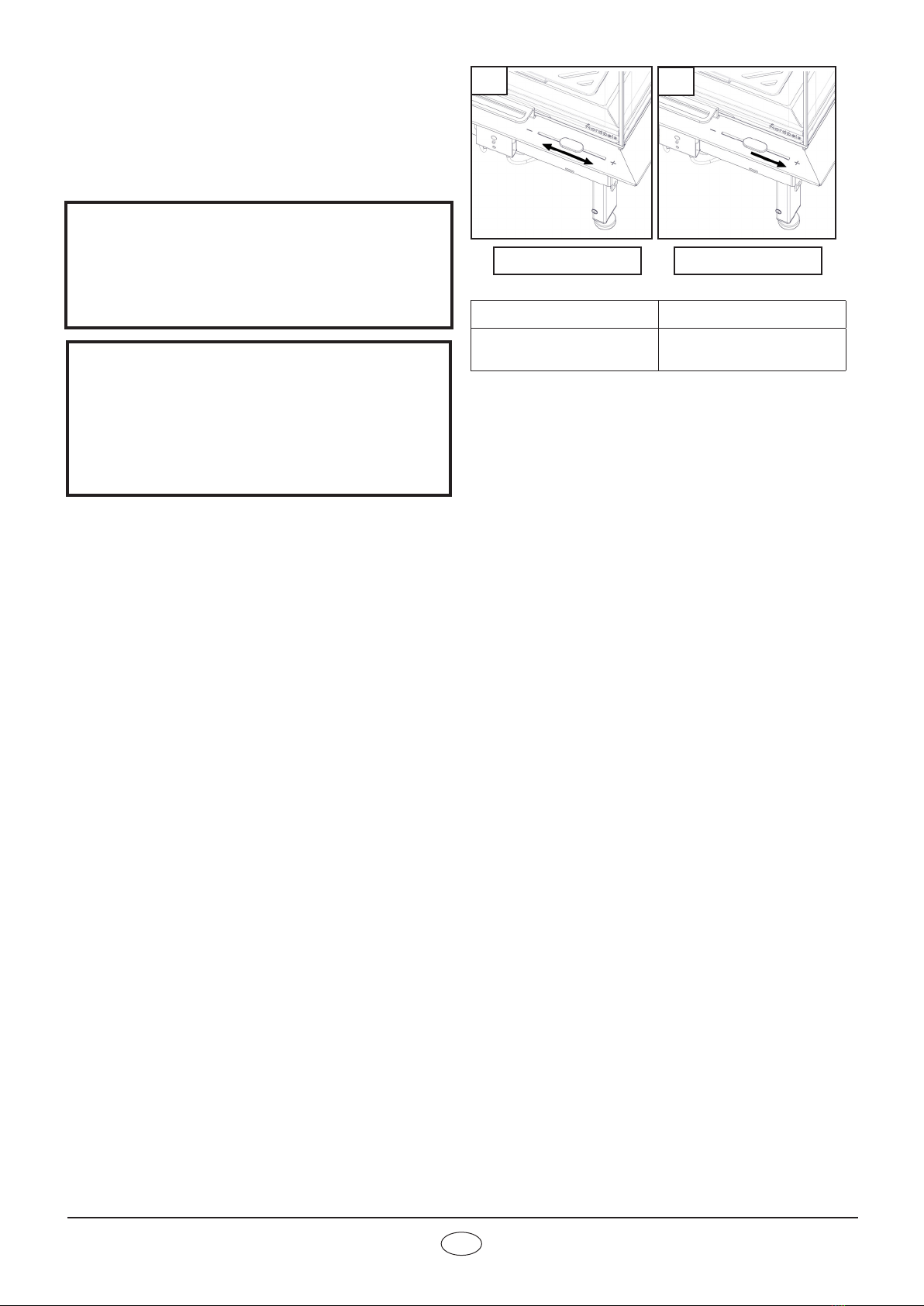

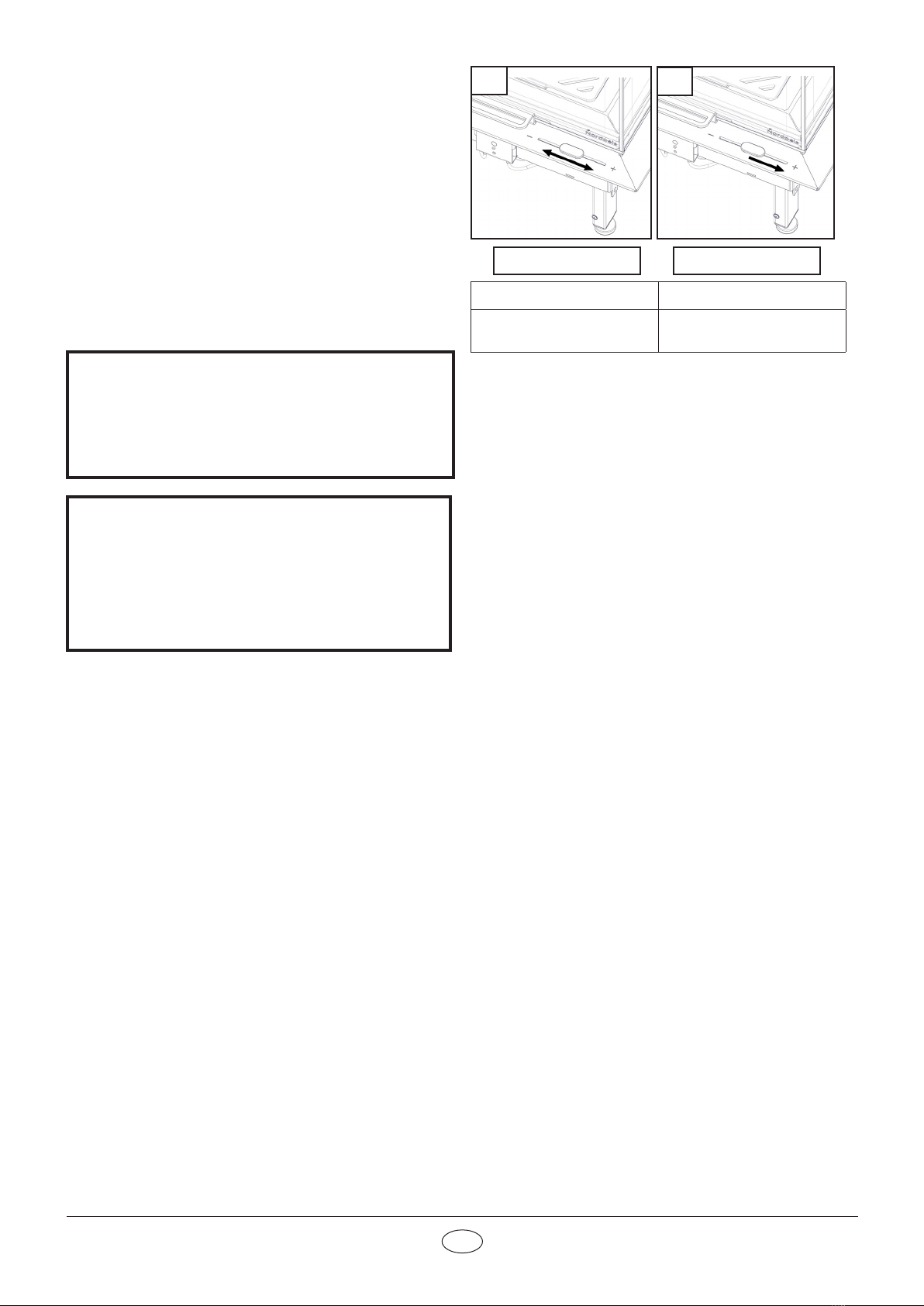

OpptenningsposisjonFyringsventil
AB
Fyringsventil
(nede i senter) Opptenningsposisjon
Venstre posisjon = lukket
Høyre posisjon = åpen Helt til høyre
Selvlukkende dør FIG 3 - 3d
Rengjøring av glasset FIG 4-4a
Powerstone
Se egen monteringsanvisning.
Montering av røykrør
NB! Innsatsen er forbredt for tilkobling på utsiden
av røykstussen Ø150.
*Alternative versjoner nnes av røykstussen pga. Na-
sjonale regler. For tilkobling til pipe, følg anbefalinger fra
pipeleverandør.
Maling av omrammingen
Det anbefales å bruke peisen noen ganger for å
herde lakken før evt. maskering og maling. Bruk
kun vannbasert, di󰀨usjonsåpen maling og egnet
maskeringstape. Løsne tapen forsiktig for ikke å skade
lakken.
Advarsel!: Q-24UL er i Norge kun godkjent for bruk
i større lokaler med stort energibehov.
Enkelte av innsatsens deler blir svært varme under
bruk og kan forårsake brannskader ved berøring.
Vær også oppmerksom på den kraftige
varmestrålingen gjennom glasset. Hvis det
plasseres brennbart materiale nærmere enn den
angitte sikkerhetsavstanden, kan det medføre
brann. Ulmefyring kan medføre eksplosjonsartig
antennelse av røykgassene med fare for både
materielle skader og personskader.

5
NO
5. Første opptenning
Når ildstedet er installert og alle forskrifter er overholdt,
kan det tennes opp.
Unngå kraftige støt når det legges ved inn i
brennkammeret da dette kan skade isolasjonsplatene.
Vær oppmerksom på at fukt i isolasjonsplatene kan gi
en treg forbrenning de første opptenningene. Dette vil
løse seg når fuktigheten fordamper. Fyr evt. med døren
på gløtt de 2-3 første gangene.
Sørg også for god utluftning ved første fyring, da
lakken på ildstedet vil avgi røyk og lukt. Røyken og
lukten er ikke helseskadelig og vil forsvinne.
!Innsatsen skal fyres med lukket dør
Opptenning
Mengde opptenningsved
Finklyvd ved (diameter på 3-5cm)
Lengde: 20-33cm
Ca mengde per opptenning: 1,8 kg
Sett fyringventilen i opptenningsposisjon (FIG B).
Legg inn tørr småved, tenn opp og la ammene få
godt tak i veden. Når ammene er stabile og pipen
er blitt varm, skal fyringsventilen justeres ut av
opptenningsposisjon (A). I motsatt fall kan ildstedet og
pipen bli overopphetet.
Når det er dannet et glødende kullag og ammene har
dødd ut, kan ny ved legges inn. Dra glørne frem når du
legger inn ny ved, slik at den nye veden antennes forfra.
Døren skal lukkes etter hver gang det legges i ny ved.
Bålet skal brenne med friske livlige ammer.
Påfyllingsved/ileggsved
Kløyvd ved (diameter 6-9cm)
Lengde: 20-33cm
Normal ileggstr. 2,1 kg per time
(Max ilegg: 3 kg per time)
Svært lav forbrenningse󰀨ekt og forsøk på fyring døgnet
rundt er uheldig da dette gir økt forurensning og økt
fare for skorsteinsbrann. Fyr aldri slik at ildsted eller
rør blir rødglødende. Steng fyringsventilen hvis dette
skjer. Optimal regulering av fyringsventilen krever litt
erfaring. Når du har fyrt i ildstedet en stund, vil du nne
en naturlig fyringsrytme.
VIKTIG:
La aldri luftreguleringen stå i opptenningsposison
over lengre tid da dette kan føre til overoppheting.
NB ! Husk alltid å åpne fyringsventilen når
det legges ny ved i et varmt brennkammer. La
veden få ordentlig fyr før ventilinnstillingen
reduseres.
Ved lav trekk i skorsteinen og stengte ventiler
kan gassene fra veden bli antent med et smell
som kan forårsake skader på produktet og
omgivelsene.
6. Vedlikehold
Rengjøring og inspisering
Minst en gang i løpet av fyringssesongen bør ildstedet
inspiseres grundig og rengjøres (gjerne i forbindelse
med feiing av skorstein). Se til at alle sammenføyninger
er tette, og at pakninger ligger riktig. Pakninger som er
slitt eller deformert bør skiftes ut.
Husk at ildstedet alltid må være kaldt før det inspiseres.
Aske
Asken må fjernes med jevne mellomrom. Vær
oppmerksom på at asken kan inneholde glør selv ere
døgn etter at ilden har opphørt. Det anbefales imidlertid
å la det ligge igjen et lag aske i bunnen, da dette bidrar
til å isolere brennkammeret. Bruk en beholder av ikke
brennbart materiale når du fjerner asken.
Vær varsom med Thermotteplatene ved fjerning av
aske, spesielt ved bruk av askespade
Thermotte™
Isolasjonsplatene (Thermotte - FIG 6) er klassisert
som slitasjedeler som det er behov for å bytte
etter noen år. Slitasjen er direkte påvirket av bruken av
ildstedet. Nordpeis gir ett års garanti på deisse delene.
Utover denne garantiperioden kan delene kjøpes.
Dersom det er nødvendig å ta ut thermotteplatene, gjø-
res dette omvendt av rekkefølgen beskrevet
nedenfor.
A. Røykvenderplate
B. Bakplate
C. Sideplate venstre
D. Sideplate høyre
Merk: Ved bruk av for lang ved vil det medføre ekstra
belastning som kan knekke platene, dersom veden blir
liggende i spenn mellom sideplatene.
Dør og glass
Dersom glassruten er sotete, kan det være nødvendig å
pusse/rengjøre glasset. Bruk glassrens som er beregnet
for dette (NB! Vær forsikting, glassrens kan skade
lakken på dørrammen og pekninger). Brukes andre
rengjøringsmidler kan det skade glasset. Et godt tips til
rengjøring er å bruke en fuktig klut eller kjøkkenpapir
med litt aske fra brennkammeret. Gni asken rundt på
glasset og tørk av med et rent og fuktig kjøkkenpapir.
NB! Rengjøring må kun gjøres når glasset er kaldt.

6 NO
Ikke bruk rengjøringsmidler som inneholder sku-
remiddel eller ingredienser som kan etse trykt eller
malt glass, ettersom det kan skade glasset/fargen.
Bruk heller ikke rengjøringsmidler som inneholder
natriumhydroksid, ettersom de virker etsende på
tetningslister.
Kontroller regelmessig at overgangen mellom glasset
og døren er helt tett.
Med jevne mellomrom kan det være nødvendig å skifte
tetningslistene på døren for å sikre at ildstedet fortsatt
er tett og fungerer optimalt. Disse fås kjøpt i sett med
keramisk lim inkludert.
Dersom døren ofte bare delvis åpnes kan
skinnene forskyve seg, noe som gjør det vanskelig
å stenge døren helt. Skinnene kan reposisjoneres
ved å åpne døren helt til den stopper med en jevn
og bestemt bevegelse.
Peisglass skal kastes i
restavfallet sammen med
keramikk og porselen
PEISGLASS KAN
IKKE GJENVINNES
Gjenvinning av glass
Ildfast glass kan ikke gjenvinnes. Alt av gammelt
peisglass, brekkasje eller annet ubrukelig ildfast glass,
må kastes i restavfallet. Ildfast glass har høyrere
smeltetemperatur, og kan derfor ikke gjenvinnes
sammen med brukt emballasjeglass. Blandes dette
med brukt emballasjeglass, ødelegges råvaren og
gjenvinning av brukt emballasjeglass kan i verste fall
stoppe. Når du sørger for at ildfast glass ikke havner i
returpunktene, er det en hjelp som er et viktig bidrag for
miljøet.
Gjenvinning av emballasje
Emballasjen som følger produktet skal gjenvinnes etter
det gjeldene lands forskrifter.
7. Garanti
For utførlig beskrivelse av garantibestemmelser,
se vedlagte garantikort eller besøk våre nettsider
www.nordpeis.no
CE merkingen er plassert på siden av innsatsen.
Advarsel!
Kun bruk reservedeler anbefalt av produsent.
Advarsel!
Endring eller modisering av produktet skal skriig
godkjennes av Nordpeis
8. Fyringstips
Den beste måten å tenne opp et ildsted er ved bruk av
opptenningsbriketter og kløyvet, tørr småved. Aviser gir
mye aske og trykksverten er ikke bra for miljøet.
Reklamer, magasiner, melkekartonger og lignende er
ikke egnet for opptenning i peis. Det er viktig med god
lufttilførsel ved opptenning.
Advarsel: Bruk ALDRI opptenningsvæske
som bensin, paran, rødsprit eller lignende
til opptenning. Du kan skade både deg selv
og produktet.
Bruk alltid ren og tørr ved med et maksimalt fuktinnhold
på 20%. Fuktig ved krever mye luft til forbrenningen
fordi det må brukes ekstra energi/varme til å tørke ut det
fuktige treet. Dette gir mindre varmeavgivelse til
omgivelsene samtidig som det fører til sotdannelse på
glasset og i pipen, med fare for beksot og pipebrann.
Advarsel: Skulle pipebrann oppstå, lukk døren og
lu󰀨tilførselen til ildstedet, ring så brannvesenet.
Etter en pipebrann skal fyringsannlegget besiktiges
og godkjennes av brann og feievesenet.
Lagring av ved
For å forsikre seg om at veden er tørr, bør treet
felles om vinteren og lagres om sommeren under tak
på et sted med god utlufting. Vedstabelen må aldri dek-
kes av en presenning som ligger mot jorden, da presen-
ningen vil fungere som et tett lokk som vil
forhindre veden i å tørke. Oppbevar alltid en mindre
mengde ved innendørs i noen dager før bruk, slik at
fukten i overaten på veden kan fordampe.
Fyring
Det er best å fyre jevnlig med en liten mengde ved. Hvis
det legges for mange kubber på et glødelag vil det være
for lite tilsig av luft til at temperaturen i brennkammeret
blir høy nok. Ved for lav temperatur i brennkammeret
forsvinner gass uforbrent ut igjennom pipen.
For lite luft kan også medføre at glasset sotes. Tilfør
derfor luft til bålet like etter at brenselet er lagt på, slik at
det er ammer i brennkammeret og gassene
forbrennes. Åpne opptennings-/fyringsventilen til
ammene får godt tak.
Merk at lufttilførsel til forbrenningen også kan bli for
stor og gi en ukontrollerbar amme som svært raskt vil
varme opp hele ildstedet til en ekstremt høy temperatur
(gjelder fyring med lukket, eller nesten lukket dør). Fyll
derfor aldri brennkammeret helt opp med ved.
Advarsel! Døren til brennkammeret skal alltid
være stengt. Unntatt under opptenning, nytt illegg
og ved fjerning av aske.
Advarsel: For å unngå brannskader, må du være
oppmerksom på at alle overater kan bli varme
under bruk.

7
NO
Valg av brensel
Alle typer tre, som bjørk, bøk, eik, alm, ask og frukttre
kan brukes som brensel i innsatsen. Tresorter har
forskjellige hardhetsgrader - jo høyere hardhetsgrad
veden har, desto høyere er energiverdien. Bøk, eik og
bjørk har den høyeste hardhetsgraden.
NB! Vi anbefaler ikke bruk av fyringsbriketter/
kompaktved i våre brennkamre, da disse produk-
tene kan utvikle vesentlig høyere temperatur enn
brennkammeret tåler. Fyringsbriketter/kompaktved
anvendes på eget ansvar og kan føre til at garantien
bortfaller.
Advarsel:
Bruk ALDRI impregnert tre, malt tre,
plastlaminat, kryssner, sponplater, avfall,
melkekartonger, trykksaker eller lignende.
Ved bruk av disse materialene bortfaller
garantien, da de kan avgi dioksingasser som
skader ildstedet når de forbrennes.
Felles for disse materialene er at de under
forbrenning kan danne saltsyre og tungmetaller
som er skadelige for miljøet, deg og ildstedet.
Saltsyren kan også angripe stålet i pipen eller
murverket i en murt pipe. Unngå også å fyre med
bark, sagspon eller annet ekstremt nt kløyvet
ved unntatt ved opptenning. Denne form for
brensel gir lett overtenning som kan resultere i
for høy e󰀨ekt.
Advarsel: Pass på at produktet ikke blir
overopphetet – det kan føre til uopprettelig
skade på peisen. Slike skader dekkes ikke av
garantien.
Kilde: “Håndbok, e󰀨ektiv og miljøvennlig vedfyring” av Edvard Karlsvik
SINTEF Energiforskning as og Heikki Oravainen, VTT.

8 NO
Råd og tips ved problemer med forbrenningen
Feil Forklaring Utbedring
Manglende trekk Pipen er tilstoppet. Kontakt feier/se fyrings DVD for ytterligere informasjon
eller rens røykrør, røykvenderplate og brennkammer.
Røykrøret er tilsotet, eller det er sotansamling på
røykvenderplaten.
Røykvenderplaten kan sitte galt. Kontroller monteringen av røykvenderplaten - se bruksan-
visning.
Ildstedet ryker
under opptenning
og drift
Undertrykk i rommet der ildstedet står. For lite trekk,
huset er for ”tett”.
Fyr opp med et åpent vindu i rommet. Hjelper dette, må
det installeres ere/større ventiler til uteluft/friskluft i rom-
met.
Undertrykk i rommet - kjøkkenvifte og/eller sentralt
ventilasjonsanlegg trekker for mye luft ut av rommet.
Slå av/reguler kjøkkenvifte og/eller annen ventilasjon.
Hjelper dette må det settes inn ere ventiler i rommet
Røykrør fra to ildsteder er tilsluttet skorsten i samme
høyde.
Monter om slik at høydeforskjell mellom røykrør er minst
30 cm
Røykrøret heller nedover. Røykrør må yttes slik at det er stigende fra ildsted til
pipe, min. 10 grader. Evt. montering av røyksuger.
Røykrøret stikker for langt inn i pipeløpet. Monter om røykrøret slik at det ikke stikker inn i pipeløpet,
men avsluttes 5 mm før pipens innervegg.
Evt. montering av røyksuger.
Feieluke i kjeller eller loft står åpen og skaper falsk
trekk.
Feieluker må alltid være lukket. Utette eller defekte feielu-
ker må skiftes.
Spjeld/trekkventiler eller dører på ildsteder som ikke er
i bruk står åpne og skaper falsk trekk.
Steng spjeld, dører og trekkventiler på ildsteder som ikke
er i bruk.
Åpent hull i pipen etter fjernet ildsted skaper falsk
trekk.
Hull må mures igjen.
Defekt murverk i pipen, f.eks. utetthet rundt rørgjen-
nomføring og/eller ødelagt vegg i røykløp som skaper
falsk trekk.
Tett igjen og puss alle sprekker og utettheter.
For stort tverrsnitt i pipen gir liten eller ingen trekk. Pipen må rehabiliteres, evt. montering av røyksuger*.
For lite tverrsnitt, klarer ikke å transportere all
røykgass ut
Bytt til et mindre ildsted eller bygg ny pipe med større
tverrsnitt. Evt. montering av røyksuger.
For lav pipe som gir dårlig trekk. Øk pipehøyden og/eller monter pipehatt/røyksuger*.
Ildstedet ryker
inne når det er
vind ute
Pipen ligger for lavt i forhold til omkringliggende ter-
reng, bygninger, trær e.l.
Øk pipehøyden og/eller monter pipehatt/røyksuger*.
Turbulens rundt pipen pga. for att tak. Øk pipehøyden og/eller monter pipehatt/røyksuger*.
Ildstedet varmer
for dårlig
Ildstedet får for mye sursto󰀨 til forbrenningen pga
lekkasje i underkant av ildstedet el. for stor pipetrekk.
Vanskelig å regulere forbrenningen og veden brenner
fort opp.
Eventuelle lekkasjer må tettes. Trekken kan reduseres
ved hjelp av en trekkbegrenser eller evt. spjeld.
Obs! En lekkasje på bare 5 cm² er nok til at 30 % av den
produserte varmluften forsvinner ”rett i pipa”.
For mye trekk Røykvenderplaten kan sitte galt. Kontroller monteringen av røykvenderplaten - se bruksan-
visning.
Hvis du bruker ovnstørket tre, krever dette mindre luft-
tilførsel enn ved normal brensel.
Skru ned lufttilførselen.
Tetingslistene ved døren er nedslitte og ate. Skift ut tetningslistene hvis de er nedslitte, kontakt for-
handler.
Pipen er for stor. Kontakt feier/ovnsforhandler for ytterligere veiledning.
Glassruten sotes
til
Treet er for vått. Bruk kun tørr fyringsved med en maksimal fuktighet på
20 %.
Luftventilen er lukket for mye. Åpne ventilen så det tilføres mer luft til forbrenningen.
Ved ilegg av ny ved skal ventiler alltid ha full åpning eller
det fyres med døren på gløtt til ammene får tak.
Hvitt glass Dårlig forbrenning (for lav temperatur i ovnen) Følg instruksjonene for riktig fyring som beskrevet.
Feil fyring (fyring med avfallstre, malt tre, impregnert
tre, plastlaminat, kryssner o.l.)
Fyr utelukkende med ren og tørr ved.
Røyk ut i stuen
når døren åpnes
Det oppstår en trykkutjevning i brennkammeret. Lukk opp ventiler ca 1 min. før døren åpnes - unngå å
åpne døren raskt.
Døren åpnes når det er ild i brennkammeret. Åpne døren forsiktig og/eller kun ved gløding.
Hvit røyk Forbrenningstemperaturen er for lav. Øk lufttilførselen.
Treet er for fuktig og inneholder vanndamp. Fyr utelukkende med ren og tørr ved.
Svart eller
gråsvart røyk
Ufullstendig forbrenning. Øk lufttilførselen.

9
SJEKKLISTE OG BEKREFTELSE PÅ UTFØRT KONTROLL AV ILDSTEDSMONTERING
Eiendommens adresse Gnr Bnr Tlf
Eiers navn Adresse Postnummer Sted
Montørens navn Adresse Postnummer Sted
Ildstedstype og fabrikk E󰀨ekt i kW Brenseltype
Skorstenstype (Eks. tegl, type elemtskorsten) Dimensjon i cm² Ant. ildsteder
på skorstenen
Installasjonen er kontrollert av Adresse Postnummer Sted
Kvalikasjon
Følgende ble kontrollert av montør under installasjonen:
Kontrollpunkt Ja Nei
Er ildstedet montert etter monteringsanvisning?
Er avstanden til brannmur kontrollert?
Er avstanden til brennbart materiale kontrollert?
Er avstanden til tak kontrollert?
Er det plate under og foran ildstedet?
Tåler gulvet vekten av ildsted med omramming?
Er det feiemuligheter for ildsted og røykrør?
Er ildstedet sikret nok tilførsel av forbrenningsluft via lufteventiler?
Er røykrøret montert i skorstenen etter skorstensprodusentens anvisninger?
Er skorstenen egnet for tilkobling av det aktuelle ildstedet?
Har skorstenen passende dimensjon?
Finnes produktdokumentasjon med monteringsanvisningen på byggeplass?
Installert .................................................. ................................... ..........................................................................
Sted Dato Montørens signatur
KONTROLLERKLÆRING
Installasjonen er kontrollert ved hjelp av:
Utfylt sjekkliste
Visuell kontroll
Videokamera
Annet: .......................................................................................................................................................................
..................................................................................................................................................................................
Installasjonen er kontrollert og funnet i orden:
Kontrollert .................................................. ................................... ......................................................................
Sted Dato Kontrollørens signatur
Det er en stor fordel at bekreftelse på kontroll av installasjonen nnes. Sørg for at denne siden blir utfylt, og ta vare på den. Dette er et verdi-
papir for boligen. Husk at huseier plikter å melde fra til kommunen ved brann- og feiervesenet om
at ildstedet er montert. Send gjerne en kopi av denne siden til det lokale feiervesen.

10 SE
VIKTIGA SÄKERHETSVARNINGAR:
1. Följ anvisningarna i denna monteringsanvisning när
du ansluter kaminen/eldstaden till skorsten/rökrör.
Om du väljer anslutningssätt annat än det som anges
i dessa anvisningar måste du ta med i beräkningen
den påverkan som värmestrålningen från rökröret har
på omgivande material.
2. Läs bruksanvisningen innan användning, och följ alla
anvisningar.
3. Konvektionsöppningar får inte reduceras eller på
något sätt täppas till. Om de gör det kan följden bli
överhettning, vilket i sin tur kan leda till att det börjar
brinna i huset eller att produkten skadas allvarligt.
4. Använd endast avsedda produkter för att tända
kaminen. Använd aldrig bensin, diesel eller annan
vätska för att tända kaminen. Följden kan bli
explosion!
5. Elda kaminen endast med torkad, kluven ved.
Briket ter, torv, koks, kol och byggavfall genererar
mycket högre temperatur och mer utsläpp än ved.
Din produkt är avsedd för eldning med ved (andra
bränslen kan skada produkten, skorstenen och
omgivande konstruktioner).
6. Sluta omedelbart använda produkten om dess glas
eller luckans packning visar tecken på att vara
skadade. Använd produkten igen först när skadan är
reparerad.
7. Produkter som har ventilerad stålskorsten får aldrig
användas med öppen dörr förutom när man lägger in
ved eller korta perioder vid upptändning.
Om du inte följer dessa varningar upphör garantin
att gälla och du gör dig skyldig till att utsätta
personer och egendom för fara.
Rekommendation: Vi rekommenderar (även om det
inte krävs enligt reglemente i ditt område) att du
låter behörig kamin/eldstads-tekniker utföra
installationen. Om du väljer att utföra
installationen själv bör du åtminstone låta behörig
kamin/eldstads-tekniker genomföra en
slutbesiktning av installationen innan kaminen/
eldstaden används.
1. Innan insatsen monteras
Alla våra produkter har testats i enlighet med de
senaste europeiska kraven samt enligt norsk standard
NS 3058 och NS 3059 där partikeltestning ingår. Flera
europeiska länder har dock lokala bestämmelser för
installation av eldstäder som regelbundet omarbetas.
Kunden ansvarar för att följa bestämmelserna som
gäller i landet/regionen där eldstaden installeras.
Nordpeis AS tar inget ansvar för felaktig installation.
Viktiga kontroller
(observera att denna lista inte är fullständig):
• avstånd från kaminen till brännbara/ lättantändliga
material
• krav på isoleringsmaterial mellan eldstadens ram
och bakplatta
• storlek på golvplåtar framför eldstaden, om
sådana krävs
• rökrörsanslutning mellan kamin och skorsten
• krav på isolering om röken passerar genom en
lättantändlig vägg
1. Innan insatsen monteras 10
Skorstensdrag 11
Gemensamt rökgassystem 11
Lufttillförsel 11
2. Teknisk information 11
3. Avstånd till brännbara material 12
4. Montering 12
Borttagning av insatsen från pallen 12
Funktionskontroll 12
Självstängande lucka 12
Rengöring av glaset 12
Powerstone (tillbehör) 12
Rökstos och anslutning 12
Målning av ram 12
5. Första tändning 12
6. Underhåll 13
Rengöring och inspektion 13
Aska 13
Thermotte™ 13
Lucka och glas 13
7. Garanti 14
8. Eldningstips 14
Råd vidförbränningsproblem 16
INNEHÅLL

11
SE
Skorstensdrag
Jämfört med äldre modeller ställer dagens
renbrännande insatser betydligt högre krav på
skorstenen. Om skorstenen inte har rätt mått eller är
i dåligt skick spelar det ingen roll hur bra eldstaden
är. Draget beror huvudsakligen på rökgastemperatur,
utomhustemperatur, lufttillförsel samt skorstenens höjd
och invändiga diameter. Skorstenens diameter får
aldrig vara mindre än rök-/skorstensstosen.För krav på
drag vid nominell värmee󰀨ekt, se teknisk tabell
Draget ökar när:
• skorstenen blir varmare än utomhusluften
• skorstenens aktiva längd över eldstaden ökas
• lufttillförseln till förbränningen är god
Om skorstenen är för stor i förhållande till insatsen kan
det bli svårt att få rätt drag, eftersom skorstenen inte
värms upp tillräckligt. I sådana fall kan det vara lämpligt
att kontakta en sakkunnig person för förslag på möjliga
åtgärder. Ett för stort drag kan begränsas med en
dragbegränsare. Kontakta en sotare vid behov.
Gemensamt rökgassystem
Kaminen kan anslutas till ett gemensamt rökgassystem.
Lufttillförsel (= mm AIR)
En sats för friskluftstillförsel nns som tillval. Denna
sats säkerställer att lufttillförseln påverkas mindre av
ventilationssystem, köksäktar och andra förhållanden
som kan skapa undertryck i rummet. Vi rekommenderar
starkt att produkten är konstruerad och förberedd för
direkt tillförsel av utomhusluft i alla nya byggnader.
Även i äldre hus rekommenderar vi att en sats för
friskluftstillförsel installeras. Otillräcklig lufttillförsel kan
orsaka dåligt drag och därmed ine󰀨ektiv förbränning,
vilket i sin tur kan leda till problem som sotäckar på
glaset, sämre utnyttjande av veden och sotavlagringar i
skorstenen.
För din egen säkerhet ska du följa monteringsanvisningarna
till punkt och pricka. Alla säkerhetsavstånd är minimiavstånd.
Installationen av insatsen måste utföras i enlighet med de
lagar och bestämmelser som gäller i landet där produkten
installeras. Nordpeis AS tar inget ansvar för felaktigt
installerade insatser.
Med reservation för tryckfel och ändringar. För den senast
uppdaterade versionen, besök www.nordpeis.com.
Varning! Om kaminen ansluts till ett gemensamt
rökgassystem måste den självstängande luckan
fungera. Se avsnitt 4.
Montering av självstängande lucka.
Varning! Håll luftintag fria från blockeringar.
Varning! Utsugsäktar som är i drift
i samma rum eller utrymme som kaminen
kan orsaka problem.
2. Teknisk information
Alla insatser från Nordpeis har ren, sekundär
förbränning. Förbränningen sker i två faser: först
brinner veden och sedan antänds rökgaserna av
den uppvärmda luften. Detta innebär att nya insatser
har minimala utsläpp av sotpartiklar och oförbrända
gaser (t.ex. CO), vilket gör dem mer miljövänliga.
Renbrännande insatser kräver endast en liten mängd
ved för att uppnå en god värmee󰀨ekt. Elda endast med
ren och torr ved. Vi rekommenderar torkad lövved med
en maximal fukthalt på 20 %.
Teknisk tabell
Insats Q-24UL
Material Stål
Ytbehandling Värmetålig lack
Insatsens vikt (kg) 140
Dragsystem Eldningsventil
Förbränningssystem Renbrännande
Maximum fuel length (cm) 33
Flue outlet Topp och bak
Flue collar (*) (Ø mm) Outer 150
(*) Alternativa versioner som uppfyller nationella krav nns.
Rökgastemperatur vid
rökgasanslutningen (°C) 334
Rekommenderat drag vid
rökgasanslutningen (Pa) >12
Data i enlighet med EN 13 229:2001 / A2:2004
Area hos konvektionsluftventil under
insatsen (cm²)
300
Area hos konvektionsluftventil ovan-
för insatsen (cm²)
300
Minsta avstånd från konvek-
tionsluftutlopp till tak (mm)
550
Nominell värmee󰀨ekt (kW) 6,0
Verkningsgrad (%) 81
CO vid 13% O2(%) 0,07
Drag (Pa) 12
Rekommenderat bränsle: ved
Rekommenderad bränslelängd (cm) 33
Bränslemängd (kg) 2,1
Påfyllningsintervall (minuter) 40
Drifttyp Intermittent*
* Intermittent förbränning avser här normal användning av en eldstad,
dvs. att ny ved fylls på när den tidigare har brunnit ner till glöd.
Varning! Om kravet på ventilation INTE uppfylls
minskar det kylande luftödet runt produkten
avsevärt, vilket kan leda till överhettning.
Detta kan orsaka brand.

12 SE
3. Avstånd till brännbara material
Brandvägg
Kontrollera att säkerhetsavstånden är uppfyllda (FIG 1).
Brandmurslängder som visas i FIG 1 är minimikrav i
enlighet med godkända säkerhetsavstånd, så länge
eldstaden är placerade enligt ritningen.
När en stålskorsten ansluts till toppanslutningen ska de
säkerhetsavstånd som tillverkaren föreskriver använ-
das.
Brandmurens höjd och bredd X kommer att variera
beroende på omramningen.
Eftersom insatsen utvidgas under eldning får
ramen ALDRIG vila på insatsen. Det måste
nnas en spalt på ca 3 mm. Insatsen får heller
aldrig vila på bänkplattan eller mot sidorna. Vi
rekommenderar att ramen monteras tillfälligt
utan lim så att insatsen kan justeras innan
hålet för anslutning av rökröret tas upp i skor-
stenen.
4. Montering
Borttagning av insatsen från pallen FIG 2-3
Innan insatsen tas bort från pallen måste tillbehören tas
ut ur förbränningskammaren. Gör så här för att komma
åt förbränningskammaren:
1. Lossa sedan skruven som håller fast transportsky-
ddet på produkten. FIG 2.
2. Kontrollera att båda vajrarna sitter på plats innan du
öppnar luckan enligt FIG 3.
Funktionskontroll
När insatsen står upp och innan ramen monteras ska
du kontrollera att alla funktioner är enkla att manövrera
och fungerar på tillfredsställande sätt.
1. Justera benen. Kontrollera att insatsen är vågrät.
2. Lossa transportskyddet. Kontrollera att alla vajrar
som håller luckan sitter på plats.
3. Kontrollera att luckan kan öppnas och stängas
korrekt.
Obs! Vajerskivorna på vardera sidan av luckan är
belagda med ett speciellt, värmebeständigt fett.
Kontakta en av våra återförsäljare om du behöver
nytt fett, så är du säker på att du får rätt typ.
Viktigt! Om insatsen ställs upp på ett brännbart
golv måste en stålplåt med minst 0,7 mm tjocklek
täcka hela golvytan inuti ramen. Golv av brännbara
material, som exempelvis linoleum och heltäck-
ningsmattor, måste tas bort under stålplåten.
TändningEldningsventil
AB
Eldningsventil Tändningsläge
Till vänster = stängd
Till höger = öppen Helt till höger
Självstängande lucka FIG 3 - 3d
Rengöring av glaset FIG 4 – 4a
Montering av Powerstone
För montering, se separat anvisning.
Rökstos och anslutning
Obs! Våra insatser är förberedda för anslutning till
rökrör på rökstosens utsida (Ø 150).
*Alternativa versioner av rökstosen som uppfyller natio-
nella krav nns. Följ skorstenstillverkarens rekommen -
dationer för anslutning till skorstenen.
Målning av ram
Vi rekommenderar att du använder insatsen några
gånger för att härda lacken innan du sätter fast maske-
ringstejp eller målar ramen. Använd endast vattenba-
serad, di󰀨usionsöppen färg och maskeringstejp. Ta bort
tejpen försiktigt så att lacken inte skadas.
5. Första tändning
När insatsen installerats och alla anvisningar följts kan
eldstaden tändas.
Var försiktig när du lägger in ved i
förbränningskammaren så att Thermotte-plattorna
inte skadas. Observera att det kan nnas en del fukt i
isolationsplattorna som kan ge sämre förbränning de
första gångerna insatsen används. Detta upphör så
snart fukten har avdunstat. Vi rekommenderar att du
vädrar ordentligt första gången du eldar, eftersom
lacken på produkten kan avge en del rök eller lukt.
Både röken och lukten försvinner och innebär ingen
fara.
! Håll insatsens lucka stängd under eldning.

13
SE
Varning!
För att förhindra personskador måste du tänka på att
ytan kan bli varm under eldning. Var extra försiktig så att
du inte får brännskador på huden.
Opptenning
Mengde opptenningsved
Finklyvd ved (3–5 cm diameter)
Längd: 20–33 cm
Ungefärlig mängd per tändning: 1,8 kg
Ställ eldningsventilen på tändningsläge (B). Lägg in torr
småved, tänd upp och låt det börja brinna ordentligt i
veden. När ammorna är stabila och skorstenen blivit
varm, ytta eldningsventilen från tändningsläget och
justera elden på vanligt sätt (A).
Varning!
Lämna aldrig luftkontrollen i tändläge under långa
perioder, eftersom det kan leda till överhettning.
När ett glödande kollager bildats kan du lägga in ny
ved. Dra glöden mot förbränningskammarens främre
del så att veden tänds framifrån när du lägger in nya
vedklabbar. Elden ska brinna med ljusa och livfulla
ammor.
Påfyllingsved/ileggsved
Finkluven ved (6–9 cm diameter)
Längd: 20–33 cm
Normal mängd vid tändning: 2,1 kg/h
(Max. mängd vid tändning: 3 kg/h)
Om insatsen används med dålig förbränning och om
eldning sker dygnet runt ökar såväl föroreningarna
som risken för skorstensbrand. Låt aldrig insatsen eller
rökröret bli glödande röda. Stäng eldningsventilen om
detta skulle ske. Det krävs en del erfarenhet för att
ställa in eldningsventilen rätt, men efter ett tag lär du dig
att hitta eldens naturliga rytm.
VIKTIGT! Kom alltid ihåg att öppna
eldningsventilen innan du lägger in ny ved i en
varm förbränningskammare. Vänta tills veden
börjar brinna ordentligt innan du minskar draget.
Om det är lågt tryck i skorstenen och ventilerna
är stängda kan gasen från veden antändas
med en smäll. Detta kan skada produkten och
omgivande egendom.
6. Underhåll
Rengöring och inspektion
Insatsen ska inspekteras noggrant och rengöras minst
en gång per säsong (om möjligt i samband med att
skorstenen och skorstensrören sotas). Kontrollera att
alla fogar är täta och att packningarna sitter korrekt. Byt
packningar som är slitna eller deformerade.
Om kaminen inte använts under en längre tid kan den
behöva bättre lufttillförsel än vanligt. Öppna ventilerna
eller håll ett fönster på glänt när du tänder elden.
Kom ihåg att insatsen alltid måste vara kall när den
inspekteras.
Aska
Askan ska tömmas med jämna mellanrum. Tänk på
att askan kan innehålla glöd, även om det är era
dygn sedan elden slocknade. Använd en eldsäker
behållare till askan. Vi rekommenderar att du låter ett
lager aska ligga i botten, eftersom det hjälper till att
isolera förbränningskammaren. Var försiktig så att du
inte skadar Thermotte-plattorna när du tömmer aska,
speciellt om du använder askspade.
Thermotte™
Isoleringsplattorna (Thermotte - FIG 6) räknas som
slitdelar, vilka behöver bytas efter några år.
Hur lång livslängd de har varierar beroende på hur
frekvent du använder din produkt.
Nordpeis lämnar 1 års garanti för dessa delar. Därefter
kan ersättningsdelar köpas.
Om isoleringsplattorna behöver tas ut ska detta ske
i följande ordningsföljd:
A. Rökvändarplatta
B. Bakplatta
C. Sidoplatta vänster
D. Sidoplatta höger
Observera! Eldning med för lång ved orsakar extra be-
lastning som kan leda till att plattorna knäcks, eftersom
veden ligger spänd mellan sidoplattorna.
Lucka och glas
Om glasrutan är sotig kan det vara nödvändigt att
rengöra glaset. Använd speciell glasrengöring, eftersom
andra rengöringsmedel kan skada glaset. (Obs! Var
försiktig. Även ett speciellt glasrengöringsmedel
kan skada lacken på luckramen och packningarna.)
Ett bra sätt att rengöra glaset är att använda en
fuktig trasa eller hushållspapper och ta på lite sot
från förbränningskammaren. Gnid askan på glaset
och avsluta med att torka av med rent och fuktigt
hushållspapper.
Obs! Rengör endast glaset när det är kallt.
Använd aldrig rengöringsmedel som innehåller
slipmedel eller som är frätande mot printat eller
målat glas. Dessa kan skada glaset/färgen. Använd
heller inte rengöringsmedel som innehåller
Natriumhydroxid, dessa verkar frätande på
tätningslister.

14 SE
Kontrollera regelbundet att övergången mellan glaset
och luckan är helt tät.
Med jämna mellanrum kan det vara nödvändigt att
byta ut packningarna på luckan för att säkerställa att
förbränningskammaren är lufttät och fungerar optimalt.
Dessa packningar säljs i satser, vanligen inklusive ett
keramiskt lim.
Om luckan uprepade gånger bara öppnas delvis
kan skenorna hamna lite ur position vilket kan göra
det svårt att stänga luckan helt.
Skenorna kan enkelt positioneras rätt igen genom
att öppna luckan helt ända till sitt ändläge med en
bestämd rörelse.
Eldstadsglas ska
kastas som restavfall
tillsammans med
keramik och porslin
ELDSTADSGLAS
KAN INTE
ÅTERVINNAS
Återvinning av keramiskt glas
Keramiskt glas kan inte återvinnas. Gammalt glas,
sprucket eller på annat sätt oanvändbart keramiskt
glas hanteras som restavfall. Keramiskt glas har högre
smälttemperatur och kan därför inte återvinnas tillsam-
mans med vanligt glas. Om det blandas med vanligt
glas kan råmaterialet skadas och i värsta fall måste hela
återvinningsprocessen avbrytas. Du ger ett viktigt bidrag
till miljön om du ser till att keramiskt glas inte hamnar i
återvinningen av vanligt glas.
Återvinning av förpackningar
Förpackningen som medföljer produkten ska återvinnas
i enlighet med nationella bestämmelser.
7. Garanti
För närmare information om våra garantivillkor, se
bifogat garantikort eller besök vår webbplats www.
nordpeis.com
CE-märkningen är placerad på insatsens sida.
Varning!
Använd endast reservdelar som rekommend-
eras av tillverkaren.
Varning!
Alla otillåtna ändringar av kaminen utan skrift-
ligt tillstånd från tillverkaren är förbjudna.
8. Eldningstips
Det bästa sättet att tända upp i en eldstad är att
använda tändbriketter och torr tändved. Tidningar ger
mycket aska och trycksvärtan är inte bra för miljön.
Reklamblad, tidskrifter, mjölkkartonger och liknande är
inte lämpliga att använda vid upptändning. Det är viktigt
med god lufttillförsel vid upptändningen.
Varning! Använd ALDRIG tändvätska som
bensin, fotogen, alkohol eller liknande för att
tända en eld. Du kan skada dig själv och
produkten.
Advarsel! For å unngå brannskader, må du være
oppmerksom på at alle overater kan bli varme
under bruk.
Använd ren och torkad ved med en maximal fukthalt
på 20 %. Fuktig ved förbrukar mycket luft vid
förbränningen, eftersom det går åt extra energi/
värme för att torka den fuktiga veden. Värmee󰀨ekten
blir därför minimal. Dessutom bildas mycket sot på
glaset och i skorstenen, med risk för blanksot och
skorstensbrand.
Om det uppstår skorstensbrand ska luckan och
lufttillförseln till insatsen stängas. Kalla sedan
på brandkåren. Efter en skorstensbrand måste
skorstenen alltid inspekteras av en behörig sotare
innan du får använda kaminen igen.
Förvaring av ved
För att säkerställa att veden är torr bör trädet fällas på
vintern och lagras under sommaren under tak på en
plats med bra ventilation. Vedstapeln får aldrig täckas
över med en presenning som ligger mot marken,
eftersom presenningen kommer att fungera som ett
tätningslock som hindrar veden från att torka. Förvara
alltid en liten mängd ved inomhus i några dagar före
användning, så att fukt i vedens yta kan avdunsta.
Eldning
För lite luft till förbränningen kan medföra att sot
avsätts på glaset. Tillför därför luft till elden precis
efter att bränsle lagts på, så att det nns lågor i
förbränningskammaren som förbränner gaserna
ordentligt. Öppna eldningsventilen eller lämna luckan
lite på glänt tills elden har tagit sig ordentligt.
Varning!
Se alltid till att det nns tillräckligt med förbränningsluft
under eldning. Om kaminen är försedd med en extern
luftsats sköter den lufttillförseln. Om inte ska rummets
ventilationsöppningar eller ett fönster lämnas öppet eller
på glänt.

15
SE
Observera att en för stor lufttillförsel till förbränningen
ger en okontrollerbar låga som snabbt värmer upp hela
förbränningskammaren till en extremt hög temperatur
(vid eldning med stängd eller nästan stängd lucka). Av
det skälet ska du aldrig fylla förbränningskammaren helt
med ved.
Vi rekommenderar att du håller en jämn låga med en
liten mängd ved. För många vedklabbar som läggs på
varm glöd kan leda till att förbränningsluften inte räcker
till så att gaserna släpps ut oförbrända. Därför är det
viktigt att öka lufttillförseln direkt efter att ny ved lagts in.
Varning!
Kaminen ska alltid vara stängd – förutom vid
tändning, påfyllning och asktömning.
Val av bränsle
Alla typer av trä som björk, bok, ek, alm, ask och
fruktträd kan användas som bränsle i insatsen.
Träslagen har olika grader av hårdhet – ju högre
hårdhetsgrad veden har, desto högre energivärde. Bok,
ek och björk har den högsta hårdhetsgraden.
Varning!
Se till att insatsen inte överhettas. Följden kan
annars bli irreparabla skador på produkten.
Sådana skador täcks inte av garantin.
Källa ”Håndbok, e󰀨ektiv og miljøvennlig vedfyring” by Edvard Karls-
vik SINTEF Energy Research AS och Heikki Oravainen, VTT.
Obs!
Vi rekommenderar inte användning av briketter/
kompaktved i våra förbränningskammare. Sådant
bränsle kan utveckla avsevärt högre temperatur
än produkten tål.
Briketter/kompaktved används på egen risk.
Endast små mängder (högst 1/3 av den normala
fyllningen) får användas vid varje påfyllning.
Varning! Elda ALDRIG med impregnerat trä, målat
trä, plastlaminat, kryssfaner, spånplattor, avfall,
mjölkkartonger, trycksaker eller liknande.
Vid användning av dessa material upphör garantin
att gälla eftersom de kan avge dioxin gaser som
skadar eldstaden när de förbränns..
Gemensamt för dessa material är att vid förbrän-
ning kan det bildas saltsyra och tungmetaller som
är skadliga för miljön, dig och din eldstad. Saltsyra
kan också angripa stålet i skorstenen eller murver-
ket i en murad skorsten. Undvik också eldning av
bark, sågspån eller annan mycket ndelad ved föru-
tom vid upptändning. Denna form av bränsle får lätt
övertändning vilket kan resultera i en för hög e󰀨ekt.

16 SE
Råd vidförbränningsproblem
Error Explanation Solution
Inget drag
Skorstenen är igensatt. Kontakta sotare/återförsäljaren för närmare information eller rengör
rökrör, rökvändarplatta och förbränningskammare.
Rökröret är igensotat eller sot har samlats på rökvändar-
plattan
Rökvändarplattan är felaktigt placerad. Kontrollera monteringen av rökvändarplattan – se monteringsanvisning-
arna.
Det ryker från
insatsen vid
tändning och
eldning
Undertryck i rummet på grund av för dåligt drag. Huset
kan vara för lufttätt..
Tänd en eld med öppet fönster. Om det hjälper måste er/större ventiler
installeras i rummet.
Undertryck i rummet på grund av utsugsäkt och/eller
centralt ventilationssystem som suger ut för mycket luft
ur rummet.
Stäng av/reglera utsugsäkten och/eller annan ventilation. Om det
hjälper måste er ventiler installeras.
Rökrör från två eldstäder är anslutna till samma skorsten
och på samma höjd.
Ett rökrör måste placeras om. Det måste vara en höjdskillnad på minst
30 cm mellan de två rökrören. .
Rökröret lutar nedåt från rökklockan till skorstenen. Flytta rökröret så att det får en stigande lutning på minst tio grader från
rökklockan till skorstenen. Montera eventuellt en röksug.*
Rökröret sticker in för långt i skorstenen. Montera om rökröret så att det inte sticker in i skorstenen, utan slutar 5
mm framför skorstenens innervägg. Montera eventuellt en röksug.*
Sotlucka i källare eller på vind står öppen och skapar
falskdrag.
Sotluckor ska alltid vara stängda. Otäta eller trasiga sotluckor måste
bytas.
Spjäll/dragventiler eller eldstadsluckor som inte används
står öppna och skapar falskdrag. Stäng spjäll, luckor och dragventiler på eldstäder som inte används
Öppet hål i skorstenen eller efter borttagna eldstäder
skapar falskdrag.. Hål måste muras igen helt.
Defekt murverk i skorstenen, t.ex. otäthet runt rökrörets
genomföring och/eller förstörd skiljevägg i skorstenen,
skapar falskdrag.
Täta och putsa alla sprickor och otätheter.
För stort tvärsnitt i skorstenen ger mycket dåligt eller
inget drag. Skorstenen måste bytas ut. Montera eventuellt en röksug.*
För litet tvärsnitt i skorstenen, vilket medför att all rökgas
kan inte transporteras ut.
Byt till en mindre eldstad eller bygg ny skorsten med större tvärsnitt.
Montera eventuellt en röksug.*
Skorstenen är för kort och ger därför dåligt drag. Förläng skorstenen och/eller montera skorstenshatt eller röksug.*
Eldstaden
ryker in när det
blåser ute
Skorstenen är för låg i förhållande till omkringliggande
terräng, byggnader, träd och liknande. Förläng skorstenen och/eller montera skorstenshatt eller röksug.*.
Turbulens runt skorstenen på grund av att taket är för
plant. Förläng skorstenen och/eller montera skorstenshatt eller röksug.*.
Eldstaden vär-
mer för dåligt
Eldstaden får för mycket syre till förbränningen på grund
av läckage i underkanten av insatsen eller för kraftigt
skorstensdrag. Svårt att reglera förbränningen och veden
brinner upp för snabbt.
Täta eventuella läckor. Skorstensdraget kan minskas med tryckbegrän-
sare eller spjäll. Obs! Det räcker med ett läckage på bara 5 cm2 för att
30 % av den uppvärmda luften ska försvinna.
För kraftigt
drag
Rökvändarplattan är felaktigt placerad. Verify the positioning of the smoke bu󰀨er – see assembly instructions.
Om du använder ugnstorr ved krävs mindre lufttillförsel
än för normalt bränsle. Minska lufttillförseln.
Packningarna runt luckan är slitna och helt platta. Byt packningarna. Kontakta din återförsäljare.
Skorstenen är för stor. Kontakta sotaren eller annan specialist för närmare information.
Glasrutan sotar
igen
Veden är för fuktig. Använd endast torr ved med en fuktighet på högst 20 %.
Eldningsventilen är för mycket stängd.
Öppna eldningsventilen så att mer luft tillförs förbränningen. När ny
ved läggs in ska alla ventiler vara helt öppna eller luckan något öppen
tills elden tagit sig ordentligt.
Vitt glas
Bad combustion (the temperature is too low). Följ anvisningarna i den här handboken för att elda rätt..
Eldning med fel material (t.ex. målat eller impregnerat
trä, plastlaminat, plywood eller liknande).. Använd endast ren och torr ved
Det ryker in när
luckan öppnas
Det uppstår en tryckutjämning i förbränningskammaren Öppna eldningsventilen i ungefär en minut innan du öppnar luckan.
Öppna inte luckan för snabbt.
Luckan öppnas när det brinner i förbränningskamma-
ren. Öppna luckan försiktigt och bara när det glöder.
Vit rök För låg förbränningstemperatur. Öka lufttillförseln.
Veden är för fuktig och innehåller vattenånga. Använd endast ren och torr ved.
Svart eller
gråsvart rök Otillräcklig förbränning. Öka lufttillförseln.

17
GB
INDEX
1. Prior to assembling the insert 17
Chimney Draught 17
Shared ue gas system 18
Air Supply 18
2. Technical Information 18
3. Distance to combustible material 19
4. Assembly 19
Removing the insert from the pallet 19
Operational control 19
Self closing door 19
Cleaning the glass 19
Powerstone (accessory) 19
Flue collar and connection 19
Painting the surround 19
5. Lighting the re for the rst time 19
6. Maintenance 20
Cleaning and inspection 20
Ashes 20
Thermotte™ 20
Door and glass 20
7. Warranty 21
8. Advice on lighting a re 21
Some advice in case of combustion problems 23
1. Prior to assembling the insert
All our products are tested according to the latest
European requirements and also to the Norwegian
standard NS 3058 and NS 3059, which include particle
tests. However, several European countries have local
regulations for installation of replaces, which change
regularly. It is the responsibility of the client that these
regulations are complied with in the country/region
where the replace is installed. Nordpeis AS is not
responsible for incorrect installation.
Important to check
(please note that this list is not exhaustive):
• distance from rebox to combustible/ammable
materials
• insulation materials/requirements between
replace surround and back wall
• size of oor plates in front of replace if required
• ue connection between rebox and chimney
• insulation requirements if ue passes through a
ammable wall
Chimney draft
Compared with older models, the clean burning inserts
of today put signicantly higher demands on the
chimney. Even the best insert will not work properly
if the chimney does not have the right dimensions or
IMPORTANT SAFETY PRECAUTIONS!
1. Please follow the installation manual when
connecting your stove / replace to the chimney /
ue pipe. If connected di󰀨erently from instruction
please, consider the heat radiation from the ue
pipe to the surrounding materials.
2. Before use, please carefully read the user manual
and follow the instructions.
3. Integrated or dened convection openings may
never be reduced or partially obstructed. This may
lead to overheating, which again can cause house
re or serious damage to the product.
4. Use only designated re starters. Never use
gasoline, diesel or other liquids to start the re.
This may cause explosions!
5. Never use other fuel than natural dry chopped
wood. Briquettes, peat, coke, coal and waste
from construction materials develops far higher
temperatures and emissions than natural wood.
Since your product has been designed for use
with natural wood only, other fuels may damage
the product, chimney and surrounding
constructions.
6. In case of damage to glass or door gasket, all use
of the product must be discontinued until the
damage has been repaired.
7. Products connected to a vented steel chimney must
never be operated with open or ajar door other than
reloading of wood or shortly during kindling process.
Failure to follow these precautions will leave your
warranty void and expose people and property to
danger.
Advise: Even if not required in your area, it is always
wise to have a qualied stove / replace tter do the
installation, or at least the nal inspection before use.

18 GB
is not in good working order. The draught is mainly
controlled by gas temperature, outside temperature, air
supply as well as the height and inner diameter of the
chimney. The diameter of the chimney should never
be less than that of the ue/chimney collar. For draft
requirements at nominal heat output, see technical
table
The draught increases when:
• The chimney becomes warmer than the outside air
• The active length of the chimney over the hearth
increases
• Good air supply to the combustion
It can be di󰀩cult to obtain the right draught conditions
in case the chimney is too large relative to the insert,
as the chimney does not heat up well enough. In
such cases you may want to contact professional for
evaluation of possible measures. Draught that is too
strong can be controlled with a damper. If necessary,
contact a chimney sweeper.
Shared ue gas sytem
Appliance can be connected to shared ue gas pipe
system.
Air supply (=mm AIR)
A set for fresh air supply is available as an accessory.
This will ensure that the air supply to the combustion
chamber is less a󰀨ected by ventilation systems, kitchen
fans and other factors which can create a down-draught
in the room. In all new constructions, we strongly
recommend the product is designed and prepared
for direct supply of outside air. In older houses also,
the use of fresh air supply set is also recommended.
Insu󰀩cient air supply can cause poor draught and
thereby low combustion e󰀩ciency and the problems this
entails: soot stains on the glass, ine󰀩cient utilisation of
the wood and a soot deposits in the chimney.
For your own safety, fully comply with the assembly
instructions. All safety distances are minimum distances.
Installation of the insert must comply with the current rules
and regulations of the country where the product is installed.
Nordpeis AS is not responsible for wrongly assembled
inserts.
Subject to errors and changes.
For the latest updated version go to www.nordpeis.com.
Warning! In case of the appliance connected to
shared ue gas pipe system - the Self Closing
Door system must be operational. See Paragraph
4. Assembly - Self Closing Door.
Warning! Keep the air intakes free from blockage.
If the requirements for ventilation are
NOT complied with, the product can overheat.
This can cause a re.
Warrning! Extractor fans when operating
in the same room or space as the appliance
may cause problem.
2. Technical information
Inserts from Nordpeis all have secondary combustion
and are clean burning. The combustion takes place
in two phases: rst the wood burns and then the
gases from the fumes are lit by the heated air. This
ensures that new inserts have minimal emissions of
soot particles and un-burnt gases (such as CO) and
are thus better for the environment. Clean burning
inserts require a small amount of wood to obtain good
heat output. Use exclusively clean and dry wood. We
recommend seasoned hardwood with a maximum
moisture content of 20%.
Insert Q-24UL
Material Steel
Surface treatment Heat resistant varnish
Weight of insert (kg) 140
Draught system Air vent control
Combustion system Clean burning
Maximum fuel length (cm) 33
Flue outlet top and back
Flue collar (*) (Ø mm) Outer 150
*alternate versions exist due to national requirements
Flue gas temperature at ue
connector (°C) 334
Draft at ue connector
recommended (Pa) >12
Data according to EN 13 229:2001 / A2:2004
Area of convection air vent
under insert (cm²)
300
Area of convection air vent
over insert (cm²)
300
Minimum distance conv. air
outlet to ceiling (mm)
550
Nominal heat output (kW) 6,0
E󰀩ciency (%) 81
CO @ 13% O2(%) 0,07
Draft (Pa) 12
Fuel recommended: Wood
Fuel length recomended (cm) 33
Fuel charge (kg) 2,1
Refueling interval (minutes) 40
Operation Intermittent*
* Intermittent combustion refers to normal use of a replace, i.e. new
wood is inserted when the previous load has burned down to ember
Warning: If the requirements for ventilation are
NOT complied with, the cooling airow around the
product will be considerably reduced and
the product can overheat.
This can cause a re.

19
GB
3. Distance to combustible material
Firewall
Ensure that the safety distances are fullled (FIG 1).
When connecting a steel chimney to the top outlet use
the security distances required by the manufacturer.
The insert expands when in use, and for this
reason the surround must NEVER rest on the
insert, but have a gap of about 3 mm. The
insert must neither rest on the bench plate
or against the sides. It is recommended to
dry stack the surround in order to adjust the
insert prior to perforating the chimney for the
ue connection.
4. Assembly
Removing the insert from the pallet FIG 2-3
Before the insert is removed from the pallet, remove the
accessories in the combustion chamber. To acess the
combustion chamber, do as follows:
1. Loosen the screws fastening the transport safety to
the product FIG 2.
2. Make sure both wires are in place before opening the
door FIG 3.
Operational control
When the insert is in an upright position, and prior to
mounting the surround, check that all functions are
easy to use and appear satisfactory.
1. Adjust the legs. Make sure the insert is level
2. Loosen the transport safety. Make sure the
wires holding the door are in place.
3. Make sure the door can be opened and closed properly.
Attention! The pulleys on each side of the door are
coated with special heatresistant grease. If a new
grease is needed, contact one of our dealers to
make sure the right type of grease is used.
Important! When placing the insert on
a combustible foor, a steel plate of at least 0.7mm
must cover the entire foor surface inside
the surround. Any fooring made of combustible
material, such as linoleum, carpets etc. must be
removed from underneath the steel plate.
IgnitionAir vent control
AB
Air vent control Ignition position
Left position = closed
Right position = open Fully to the right
Self closing door FIG 3 - 3d
Cleaning the glass FIG 4 - 4a
Powerstone assembly
For assebling see a separate instruction.
Rear connection
To utilize the rear connection, remove the cut in the
radiation shield.
Flue collar and connection
Attention! Our inserts are prepared for
connecting the smoke pipe on the outside of the
ue collar Ø150.
*Alternative versions of the ue collar exsist due to
National requirements. For the connection to the
chimney, follow the recommendations from the chimney
manufacturer
Painting the surround
It is recommended to use the insert a few times in order
to let the varnish harden before any eventual masking
and painting. Only use water based breathing paint and
a designated masking tape. Carefully remove the tape
in order not to damage the varnish.
5. Lighting the re for the rst time
When the insert is installed and all instructions have
been observed, a re can be lit.
Take care when inserting logs into the burn chamber,
in order not to damage the Thermotte plates. Please
note that there might be some humidity in the insulation
plates which can result in a slower burn rate the rst few
times the insert is used. This will be resolved once the
humidity has evaporated. It is advisable to ventilate
the room well when using for the rst time as the
varnish on the product may release some smoke or
smell. Both the smoke and smell will disappear and are
not hazardous.

20 GB

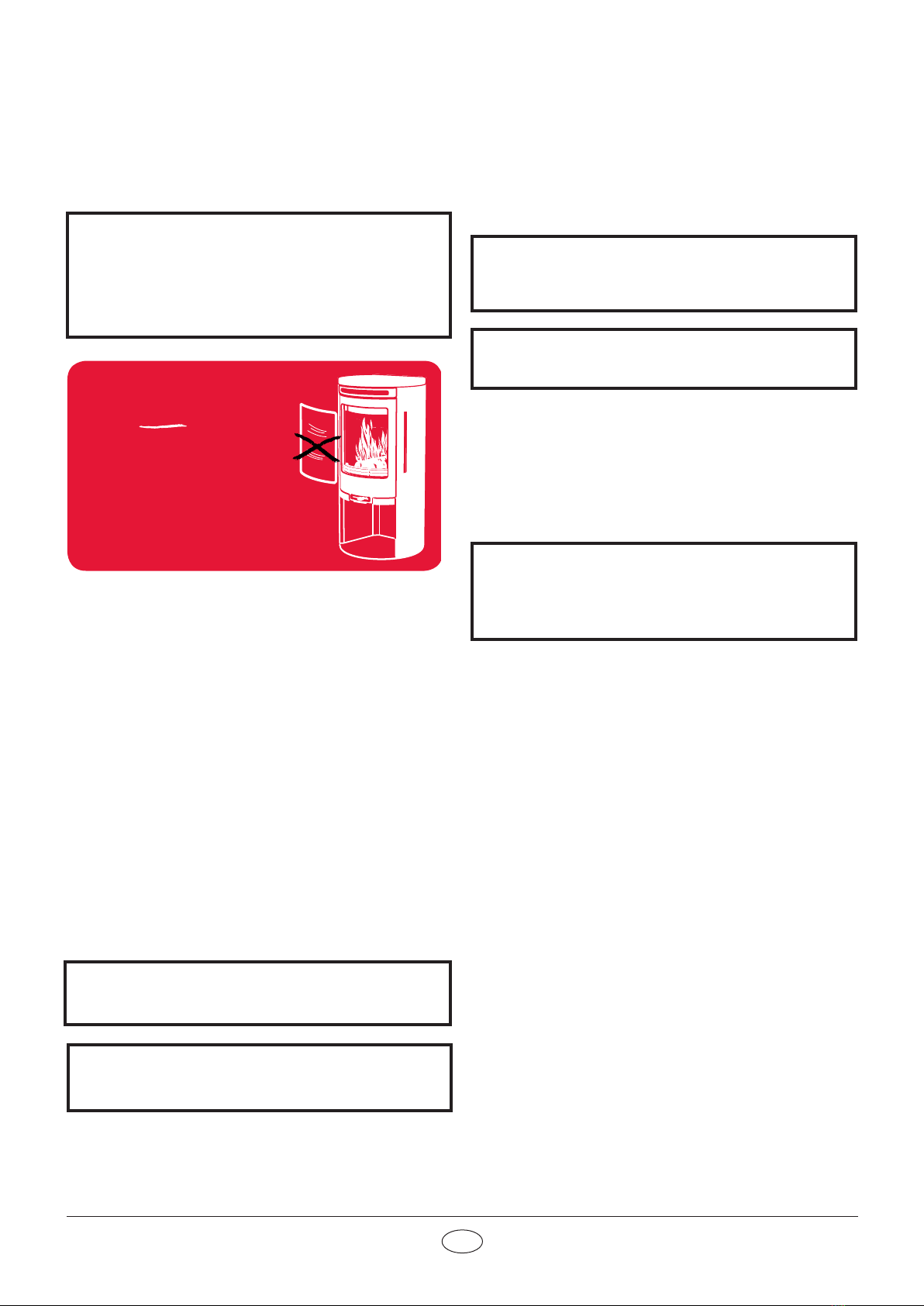

! Close the insert door during usage
Warning!
In order to avoid injuries, please be aware that the
surfaface may become hot during operation.be hot and
that extra care need to be taken to avoid skin burn.
Lighting a re
Kindling wood
Finely chopped (diameter of 3-5cm)
Length: 20-33cm
Ca. amount pr lighting : 1,8 kg
Place the air vent control in ignition mode (B). Insert
small, dry pieces of wood, ignite and ensure the ames
have taken proper hold of the wood. When the ames
are stable and the chimney is warm, pull the air control
out of the ignition mode and regulate the re normally (A).
WARNING:
Never leave the air control in ignition mode for pro-
longed periods as this may lead to overheating.
When there is a glowing layer of ash, new wood logs
can be inserted. Pull the hot ember to the front of the
combustion chamber when inserting new logs so that
the wood is ignited from the front. The re should burn
with bright and lively ames.
Reload size
Chopped wood (diametre of 6-9cm)
Length: 20-33cm
Normal load size. 2,1 kg /h
(Max load size: 3 kg/h)
Using the insert with low combustion e󰀨ect and ring
around the clock increase pollution as well as the risk
for a re in the chimney. Never allow the insert or ue
to become glowing red. Turn o󰀨 the air vent control
should this happen. Regulation of the air vent control
takes some experience, but after a little while a natural
rhythm for the re will be found.
IMPORTANT! Always remember to open the air
vent control before new wood logs are inserted
into a hot burn chamber. Let the ames get a
good grip on the wood before the air control
setting is reduced.
When the draught in the chimney is low and
the vent is closed, the gas from the rewood
can be ignited with a bang. This can cause
damage to the product as well as the immediate
environment.
6. Maintenance
Cleaning and inspection
The insert should be inspected thoroughly and cleaned
at least once per season (possibly in combination
with the sweeping of the chimney and chimney pipes).
Ensure that all joints are tight and that the gaskets are
rightly positioned. Exchange any gaskets that are worn
or deformed.
After longer periods without use, the appliance may
need a better air supply than normally. Open vents or
keep a window ajar while lightening the re.
Remember that the insert must always be cold when
inspected.
Ashes
The ashes should be removed at regular intervals.
Be aware that the ashes can contain hot ember even
several days after the re is nished. Use a container
of non-combustible material to remove the ashes. It is
recommended to leave a layer of ashes in the bottom
as this further insulates the burn chamber. Take care
with the Thermotte plates when the ashes are removed,
particularly when using an ash shovel, so as not to
damage them.
Thermotte™
The insulation plates (Thermotte - FIG 6) are classied
as “wear and tear” parts which will require to be ex-
changed after some years.The wear time will depend on
the individual use of yourproduct.
Nordpeis o󰀨ers a one-year warranty on these parts.
After this, replacements can be purchased.
In case it is necessary to take out the insulation plates,
this is done in followieng order:
A. Smoke ba󰀪e
B. Back plate
C. Side plate left
D. Side plate right
Please note: Wood logs that are too long can cause
additional strain and crack the plates, due to the tension
created between the side plates.
Door and Glass
Should there be any soot on the glass it may be
necessary to clean it. Use dedicated glass cleaner,
as other detergents may damage the glass. (NB! Be
careful, even dedicated glass cleaner can damage the
varnish on the door frame and the gaskets). A good
advice for cleaning the glass is to use a damp cloth or
kitchen roll paper and apply some ash from the burn
chamber. Rub around the ash on the glass and nish o󰀨
with a piece of clean and damp kitchen roll paper.
NB! Only clean when the glass is cold.
Never use cleaning agents that contain abrasives
or that are corrosive to printed or painted glass.
These can damage the glass/paint. Do not use
cleaning products containing sodium hydroxide
because of their corrosive e󰀨ect on sealing strips.
