North Light EL280HF WH User manual

ENGLISH
GREAT BRITAIN • CUSTOMER SERVICE
tel. [phone] e-mail: [e-mail] internet: www.clasohlson.com/uk
1
2
3
4 5
6
7
Ver. 20140604
Outdoor Wall Light Art.no 36-5831-1 Model EL280HF WH (white)
36-5831-2 EL280HF BK (black)
Please read theentire instruction manual before using theproduct
and then save it for future reference. We reserve theright for any
errors in text or images and any necessary changes made to
technical data. If you have any questions concerning technical
problems please contact our Customer Services.
Safety
• Warning: All light fittings must be installed in accordance
with current safety regulations to prevent life-threatening
accidents.
• Theinstallation of this light fitting should only be performed
by someone with agood knowledge of electrical wiring.
• If in doubt, contact aqualified electrician.
• Follow theinstructions carefully and keep them for future
reference.

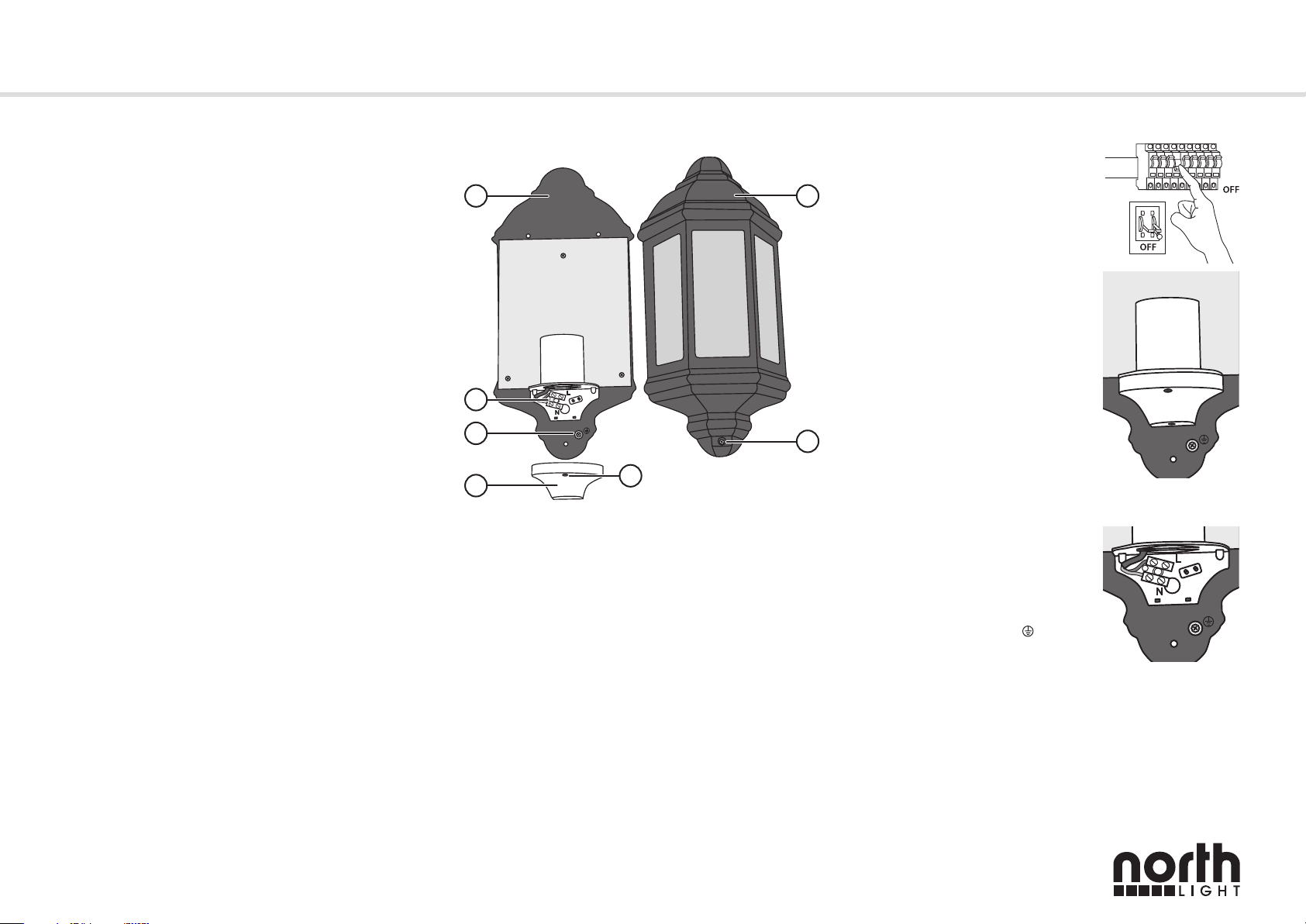

Description Installation
1. Terminal block cover
2. Earth terminal
3. Terminal block
4. Wall plate
5. Lamp housing
6. Lamp housing retaining screw
7. Cover retaining screw
Warning: Always turn thepower
off at thedistribution box before
installation (main power switch/
circuit breaker set to OFF, or fuse
completely disconnected).
1. Loosen thelamp housing’s
retaining screw (7). Flip up
thehousing (5) from thebottom to
remove it from thewall plate (4).
2. Remove thecover’s retaining
screw (1) to access theterminal
block. Remove thecover.
3. Puncture therubber grommet
in thewall plate and thread
thepower lead through.
4. Depending on wall type, you can
either screw thewall plate directly
onto thewall or mark out and drill
mounting holes and use plugs for
mounting. Note: Thewall plate
should be mounted with thelight
fixture in theupright position.
5. Connect thepower lead to
theterminal block (3) as shown in
theillustration.
- Brown or black (live) connects
to theterminal marked L.
- Blue (neutral) connects to
theterminal marked N.
- Yellow-green (earth) connects to theearth terminal
marked ( ) (wind theearth lead clockwise around
theearth terminal (2) and tighten thescrew).
6. Screw theterminal block cover back on.
7. Screw in alight bulb (max 60W, E27) (sold separately).
8. Refit thelamp housing back onto thewall plate (begin
by hooking thetop of thehousing on first and then flip
it down over thewall plate to ensure aproper fit). Insert
thehousing’s retaining screw (6) and tighten.
9. Turn thepower back on.
Disposal
This product should be disposed of in accordance with local
regulations. If you are unsure how to proceed, contact your
local council.
Specifications
Voltage 230 V AC, 50 Hz
Bulb Max 60 W, E27 (sold separately)
Ingress protection IP44
Height 36 cm

SVENSKA
SVERIGE • KUNDTJÄNST
tel: [phone] fax: [phone] e-post: [e-mail] internet: www.clasohlson.se
1
2
3
4 5
6
7
Ver. 20140604
Utomhusbelysning Art.nr 36-5831-1 Modell EL280HF WH (vit)
36-5831-2 EL280HF BK (svart)
Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtida bruk. Vi reserverar oss för ev. text- och
bildfel samt ändringar av tekniska data.Vid tekniska problem
eller andra frågor, kontakta vår kundtjänst.
Säkerhet
• Varning! Alla belysningsarmaturer måste installeras korrekt
för att inte utgöra livsfara.
• Endast personer med nödvändig kunskap om elinstallationer
får utföra denna installation.
• Saknas denna kunskap, kontakta fackman.
• Följ anvisningen noggrant och spara den för senare bruk.

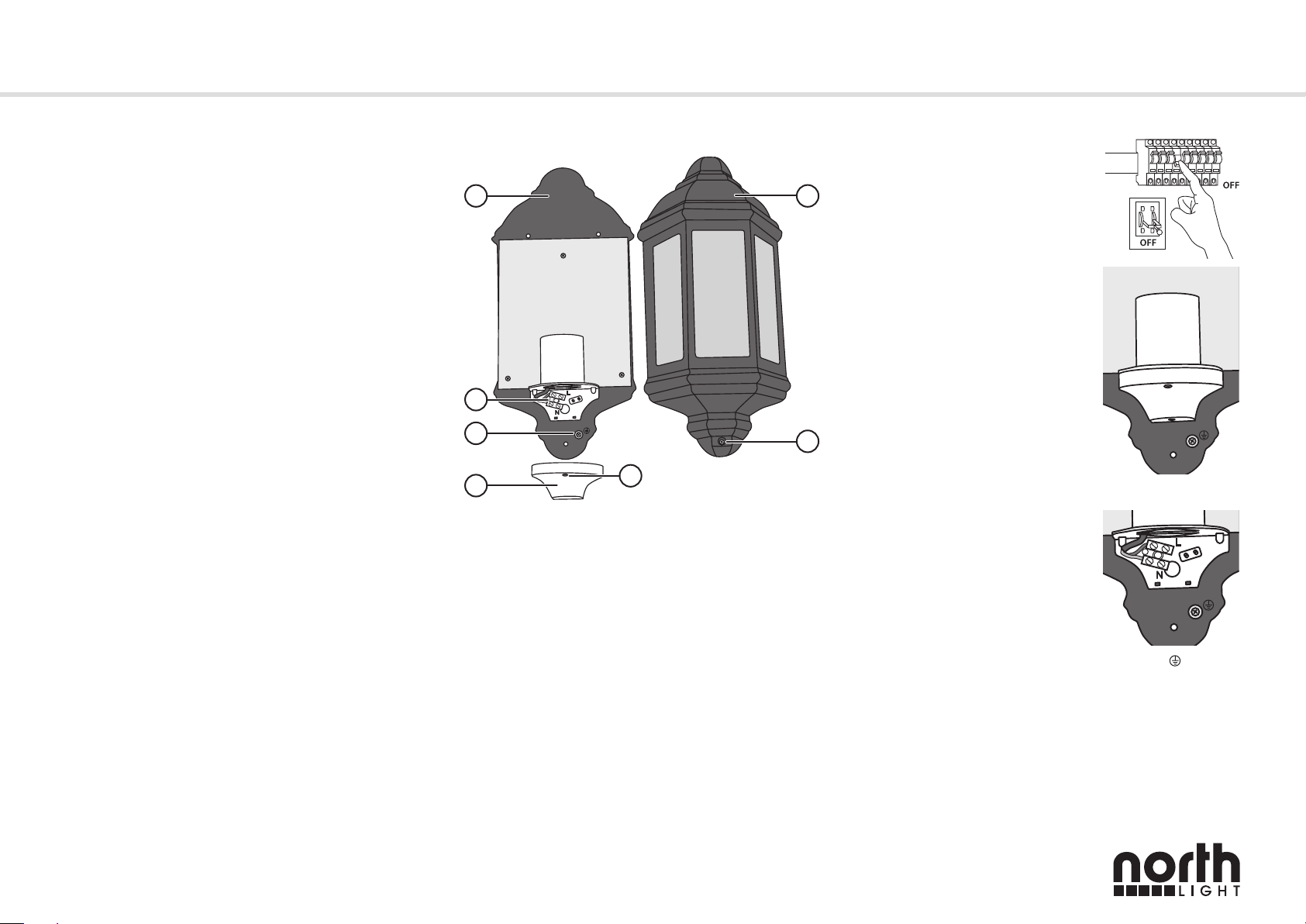

Beskrivning Installation
1. Kåpa
2. Jordskruv
3. Kopplingsplint
4. Väggfäste
5. Lamphus
6. Fästskruv till lamphus
7. Fästskruv till kåpa
Varning! Bryt alltid strömmen före
installation (strömbrytare och säkring
i läge OFF, eller säkringen urskruvad).
1. Lossa fästskruven (7) på lamp-
husets framsida, vik upp lamp-
husets (5) nedre del och dela på
lamphuset (5) och väggfästet (4).
2. Skruva ur skruven som håller fast
kåpan (1) över kopplingsplinten.
Ta bort kåpan.
3. För in inkommande ledare genom
hålet i väggfästet.
4. Beroende på väggbeklädnad:
skruva fast väggfästet direkt på
väggen eller märk upp och borra
fästhålen i väggen och använd
plugg. Obs! Väggfästet måste
monteras med ljuskällan uppåt.
5. Anslut inkommande ledare till
kopplingsplinten (3) enligt
följande schema:
- Brun eller svart (fas) ansluts
till kopplingsplintens ingång
märkt L.
- Blå (nolledare) ansluts till
kopplingsplintens ingång
märkt N.
- Gul-grön (jordledare) ansluts
till jordskruven märkt med jord-
symbol ( ) (linda inkommande
gul/grön jordkabel medurs runt
jordskruven (2) och dra åt).
6. Skruva fast kåpan över kopplingsplinten.
7. Skruva i en ljuskälla (max 60 W, E27) (säljs separat).
8. Montera lamphuset på väggfästet (sätt fast lamphuset först
i överkant, vik sedan ner det) och skruva i fästskruven (6).
9. Slå till strömmen.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt
lokala föreskrifter. Är du osäker på hur du ska gå tillväga,
kontakta din kommun.
Specifikationer
Spänning 230 V AC, 50 Hz
Ljuskälla Max 60 W, E27 (säljs separat)
Kapsling IP44
Höjd 36 cm

NORSK
NORGE • KUNDESENTER
tel: [phone] fax: [phone] e-post: [e-mail] internett: www.clasohlson.no
1
2
3
4 5
6
7
Ver. 20140604
Utendørsbelysning Art.nr. 36-5831-1 Modell EL280HF WH (hvit)
36-5831-2 EL280HF BK (svart)
Les brukerveiledningen grundig før produktet tas i bruk og ta
vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i
tekst og bilde, samt forandringer av tekniske data. Ved tekniske
problemer eller spørsmål, ta kontakt med vårt kundesenter.
Sikkerhet
• Advarsel! Alle lysarmaturer må installeres fagmessig riktig
for ikke å være til fare for liv og helse.
• Kun personer med nødvendig kunnskap om elektriske
installasjoner kan utføre denne monteringen. Det vil si at all
montering av fast installasjon må foretas av registrert instal-
lasjonsvirksomhet!
• Hvis man ikke innehar denne kunnskapen, ta kontakt med
en fagperson.
• Følg instruksjonene nøye og ta vare på anvisningen til ev.
seinere bruk.
Beskrivelse Installasjon
1. Deksel
2. Jordskrue
3. Koblingsplint
4. Veggfeste
5. Lampehus
6. Festeskrue for lampehus
7. Festeskrue for deksel
Advarsel! Bryt alltid strømmen før
installasjon. Strømbryter og sikring
skal være i OFF-stilling (ev. skru-
sikring skal skrues ut).
1. Løsne på festeskruen (7) på lampe-
husets framside, løft opp den
nedre delen på lampehuset (5) og
skill lampehuset fra veggfestet (4).
2. Skru ut skruen som holder dek-
selet (1) på plass over koblings-
plinten. Fjern dekselet.
3. Før den innkommende ledningen
gjennom hullet i veggfestet.
4. Avhengig av type veggkledning:
Fest veggplaten rett på veggen,
eller bygg opp med distanse-
plugger. Obs! Veggfestet må
monteres med lyskilden vendt
oppover.
5. Innkommende leder kobles til
koblingsplinten (3) som vist på
følgende skjema:
- Brun eller svart kobles til
Neller L.
- Blå kobles til skrue merket
Neller L.
- Gul-grønn (jordleder) kobles
til jordskruen som er merket
med jordsymbolet ( ). Den
innkommende jordkabelen
vikles medurs rundt jord-
skruen (2) og trekkes til.
6. Skru fast koblingsplintdekselet.
7. Skru i lyskilden (maks 60 W, E 27) (selges separat).
8. Lampehuset monteres på veggfestet (sett lampehuset
sammen i overkant først) og skru til festeskruen (6).
9. Slå på strømmen.
Avfallshåndtering
Når produktet skal kasseres, må det skje i henhold til lokale
forskrifter. Hvis du er usikker, ta kontakt med kommunen din.
Spesifikasjoner
Spenning 230 V AC, 50 Hz
Lyskilde Maks 60 W, E27 (selges separat)
Kapsling IP44
Høyde 36 cm

SUOMI
SUOMI • ASIAKASPALVELU
puh: 020 111 2222 sähköposti: [e-mail] kotisivu: www.clasohlson.fi
1
2
3
4 5
6
7
Ver. 20140604
Ulkovalaisin Tuotenro 36-5831-1 Malli EL280HF WH (valkoinen)
36-5831-2 EL280HF BK (musta)
Lue käyttöohje ennen tuotteen käyttöä ja säilytä se tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen
muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään
tai asiakaspalveluun.
Turvallisuus
• Varoitus! Valaisimet tulee asentaa aina asianmukaisesti
hengenvaaran välttämiseksi.
• Asennuksen saa suorittaa ainoastaan henkilö, jolla on
riittävät taidot sähköasennusten tekemiseen.
• Jos sinulla ei ole riittäviä taitoja, ota yhteys sähköasentajaan.
• Noudata käyttöohjetta tarkasti ja säilytä se tulevaa tarvetta
varten.
Tuotteen kuvaus Asennus
1. Kupu
2. Maaruuvi
3. Kytkinrima
4. Seinäkiinnike
5. Valaisimen runko
6. Rungon kiinnitysruuvi
7. Kuvun kiinnitysruuvi
Varoitus! Katkaise sähkövirta ennen
valaisimen asentamista (virtakytkin
ja sulake OFF-asennossa tai sulake
irrotettuna).
1. Irrota rungon etupuolella oleva kiin-
nitysruuvi (7), käännä valaisimen
rungon (5) alempi osa ylöspäin ja
irrota runko (5) ja seinäkiinnike (4)
toisistaan.
2. Irrota ruuvi, jolla kupu (1) on kiinni-
tetty kytkinrimaan. Poista kupu.
3. Pujota johtimet seinäkiinnikkeen
reiän läpi.
4. Seinämateriaalista riippuen
kiinnitä seinäkiinnike ruuveilla
suoraan seinään tai merkitse ja
poraa kiinnitysreiät seinään ja
käytä tulppia.
Huom.! Seinäkiinnike tulee
asentaa lamppu ylöspäin.
5. Liitä johtimet kytkinrimaan (3)
seuraavalla tavalla.
- Ruskea tai musta (vaihejohdin)
liitetään kytkinriman sisään-
tuloon, joka on merkitty
L-kirjaimella.
- Sininen (nollajohdin) liitetään
kytkinriman sisääntuloon, joka
on merkitty N-kirjaimella.
- Keltavihreä (maajohdin) liitetään
maaruuviin, joka on merkitty maasymbolilla ( ) (kierrä
keltavihreä maajohdin myötäpäivään maaruuvin (2)
ympärille ja vedä tiukalle).
6. Kiinnitä kupu ruuveilla kytkinriman päälle.
7. Laita lamppu (enintään 60 W, E27) paikalleen (myydään
erikseen).
8. Asenna valaisimen runko seinäkiinnikkeeseen (kiinnitä
runko ensin ylälaitaan, käännä sitä sitten alaspäin) ja kiinnitä
kiinnitysruuvi (6).
9. Kytke virta päälle.
Kierrättäminen
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.
Tekniset tiedot
Jännite 230 V AC, 50 Hz
Lamppu Enint. 60 W, E27 (myydään erikseen)
Suojausluokka IP44
Korkeus 36 cm

DEUTSCH
DEUTSCHLAND • KUNDENSERVICE
Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
1
2
3
4 5
6
7
Ver. 20140604
Außenleuchte Art.Nr. 36-5831-1 Modell EL280HF WH (weiß)
36-5831-2 EL280HF BK (schwarz)
Vor Inbetriebnahme diekomplette Bedienungsanleitung
durchlesen und aufbewahren. Irrtümer, Abweichungen und
Änderungen behalten wir uns vor. Bei technischen Problemen
oder anderen Fragen freut sich unser Kundenservice über eine
Kontaktaufnahme.
Sicherheitshinweise
• WARNUNG: Wand- und Deckenleuchten müssen korrekt
installiert sein damit sie keine Gefahr auszumachen.
• Solche Installationen nur von Personen mit ausreichenden
Kenntnissen über Elektroinstallationen durchführen lassen.
• Sind dieKenntnisse nicht ausreichend unbedingt einen Fach-
mann kontaktieren.
• DieBedienungsanleitung genau befolgen und für späteren
Bedarf aufheben.
Beschreibung
1. Abdeckung
2. Erdungsklemme
3. Lüsterklemme
4. Wandhalterung
5. Leuchtengehäuse
6. Montageschraube für dasLeuchtengehäuse
7. Montageschraube für dieAbdeckung
Installation
1. DieMontageschraube (7) ander Vor-
derseite des Leuchtengehäuses lösen,
dasuntere Teil des Gehäuses (5) nach
oben klappen und dasGehäuse (5)
von der Wandhalterung (4) ziehen.
2. DieSchraube, diedieAbdeckung
(1) über der Lüsterklemme festhält,
lösen. DieAbdeckung entfernen.
3. Den zuführenden Leiter durch
dasLoch ander Wandhalterung
führen.
4. Je nach Art der Wandverkleidung:
DieWandhalterung direkt fest-
schrauben oder zuerst Bohrlöcher
markieren und vorbohren sowie
geeignete Dübel verwenden.
Hinweis: DieWandhalterung mit
dem Leuchtmittel nach oben
gerichtet montieren.
5. Den zuführenden Leiter gemäß
dem folgenden Schaltbild
andieLüsterklemme (3)
anschließen:
- Braun oder Schwarz (Phase)
wird anden Eingang der
Anschlussklemme mit Kenn-
zeichnung Langeschlossen.
- Blau (Neutralleiter) wird anden
Eingang der Anschlussklemme
mit Kennzeichnung Nange-
schlossen.
- Gelb-grün (Schutzleiter) wird anden Eingang mit dem
Erde-Symbol angeschlossen ( ) (den zuführenden gelb-
grünen Schutzleiter mit dem Uhrzeigersinn um dieErdungs-
klemme (2) wickeln und anziehen).
6. DasGehäuse über der Lüsterklemme wieder festschrauben.
7. Ein passendes Leuchtmittel (max. 60 W, E27, separat erhältlich)
eindrehen.
8. DasLeuchtengehäuse ander Wandhalterung montieren
(dasGehäuse erst ander Oberkante einhängen, dann nach
unten klappen) und dieMontageschraube (6) festdrehen.
9. Den Strom einschalten.
Hinweise zur Entsorgung
Bitte dasProdukt entsprechend den lokalen Bestimmungen
entsorgen. Weitere Informationen sind von der Gemeinde oder
den kommunalen Entsorgungsbetrieben erhältlich.
Technische Daten
Spannung 230 V AC, 50 Hz
Leuchtmittel Max. 60 W, E27 (separat erhältlich)
Schutzart IP44
Höhe 36 cm
Warnung! Vor dem Einbau immer
dieStromversorgung trennen (Geräte-
schalter und Sicherung in Position AUS
oder Sicherung ausgeschaltet).
