Novus NVG-002LIB User manual

NVG-002LIB
NVG-003TLIB
NVG-004LIB
u s e r ’s m a n u a l

NVG-002LIB, NVG-003TLIB, NVG-004LIB - User’s Manual version 1.1.
All rights reserved © NOVUS Security Sp. z o.o.
2
IFORMACJE
IFORMATIO
EMC (2004/108/EC) and LVD (2006/95/EC ) Dir ctiv s
CE Marking
Our products are manufactured to comply with the requirements of the following directives and
national regulations implementing the directives:
• Electromagnetic compatibility EMC 2004 108 EC.
• Low voltage LVD 2006 95 EC with further amendment. The Directive applies to electrical
equipment designed for use with a voltage rating of between 50VAC and as well as 75VDC and
1500VDC.
WEEE Dir ctiv 2002/96/EC
Information on Disposal for Us rs of Wast El ctrical and El ctronic Equipm nt
This appliance is marked according to the European 1000VAC Directive on Waste Electrical and
Electronic Equipment (2002 96 EC) and further amendments. By ensuring this product is disposed of
correctly, you will help to prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or the documents accompanying the product, indicates that this appliance may not be
treated as household waste. It shall be handed over to the applicable collection point for used up electrical and
electronic equipment for recycling purpose. For more information about recycling of this product, please contact
your local authorities, your household waste disposal service or the shop where you purchased the product.
RoHS Dir ctiv 2002/95/EC
Out of concern for human health protection and friendly environment, we assure that our products
falling under RoHS Directive regulations, regarding the restriction of the use of hazardous
substances in electrical and electronic equipment, have been designed and manufactured in
compliance with the above mentioned regulations. Simultaneously, we claim that our products have
been tested and do not contain hazardous substances whose exceeding limits could have negative
impact on human health or natural environment.
Information
The device, as a part of professional CCTV system used for surveillance and control, is not designed for self
installation in households by individuals without technical knowledge.
The manufacturer is not responsible for defects and damages that result from improper or inconsistent with
user’s manual installation of the device in the system.

NVG-002LIB, NVG-003TLIB, NVG-004LIB - User’s Manual version 1.1.
All rights reserved © NOVUS Security Sp. z o.o.
3
IFORMACJE
IMPORTAT SAFEGUARDS AD WARIGS
WARIG!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A
PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE
YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER
DEVICE OPERATION.
WARIG!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO
USER-SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE
PERSONNEL MAY OPEN THE UNIT
INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE
PERSONNEL AND SHOULD CONFORM TO ALL LOCAL REGULATIONS
WARIG!
PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN
PRODUCT IN USER’S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE
PRODUCT, OR IF IT DOES NOT ARISE FROM THE USUAL APPLICATION OF THE
PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE RIGOR OF
EXCLUDING THE MANUFACTURER’S RESPONSIBILITY FOR THE RESULTS OF SUCH AN
ACTION.
IMPORTAT SAFEGUARDS AD WARIGS
1. Prior to undertaking any action please consult the following manual and read all the safety and
operating instructions before starting the device.
2. Please keep this manual for the lifespan of the device in case referring to the contents of this
manual is necessary;
3. All the safety precautions referred to in this manual should be strictly followed, as they have a
direct influence on user’s safety and durability and reliability of the device;
4. All actions conducted by the servicemen and users must be accomplished in accordance with the
user’s manual;
5. Usage of additional devices and components neither provided nor recommended by the producer
is forbidden;
6. Signal cables (conducting TV or and telemetric signal) should be placed in a way excluding the
possibility of damaging them by accident.
7. User cannot repair or upgrade the equipment himself. All maintenance actions and repairs should
be conducted only by qualified service personnel;
Att ntion!
T chnical chang s r s rv d without prior notic and printing rrors possibl .

NVG-002LIB, NVG-003TLIB, NVG-004LIB - User’s Manual version 1.1.
All rights reserved © NOVUS Security Sp. z o.o.
4
1. PACKAGE COTETS
• Video ground loop isolator,
• User’s manual
If any of the listed equipment has been damaged during transport or if the package is incomplete,
the contents of package should be packed back to the original box. Contact the local NOVUS
distributor for further assistance.
2. MAI CHARACTERISTIC
 Ground loop isolator for video transmission via coaxial cable (NVG-0002LIB, NVG-004LIB)
or twisted-pair video transmission (NVG-003TLIB).
 Passive device which does not require the power supply.
 Prevents video signal reduction resulting from ground loops.
 NVG-003TLIB converter (transmitter receiver) operates together with passive and active
converters.
FOREWORD IFORMATIO

NVG-002LIB, NVG-003TLIB, NVG-004LIB - User’s Manual version 1.1.
All rights reserved © NOVUS Security Sp. z o.o.
5
3. SPECIFICATIO
NVG-004LIB ground loop isolator frequency response allow for proper transfer of high contrasting
signals (white and black edges) without any disturbances.
SPECIFICATIO
Mod l VG-002LIB VG-003TLIB VG-004LIB
Ins rtion loss 0.5 dB
Fr qu ncy 0-3dB for 11Mhz
Input r sistanc 75 Ω
Output r sistanc 75 Ω
Br akdown voltag 600 VDC
Transi nt voltag 12 Vsk
Imp danc adjustm nt Yes
Dim nsion (mm) 84(W) x 28(H) x 21(L) 69(W) x 25(H) x 22(L) 73(W) x 26(H) x 28(L)
Housing Black ABS
0-3dB for 10Mhz
Cabl typ coaxial twisted-pair UTP 5CAT coaxial

NVG-002LIB, NVG-003TLIB, NVG-004LIB - User’s Manual version 1.1.
All rights reserved © NOVUS Security Sp. z o.o.
6
NVG-003TLIB
4. ISTALLATIO
The devices should be installed after ground loops verification. The device should be inserted into the
video channel between a camera and the 1st video signal processing or displaying device.
Video ground loop isolators allow to separate two different mass potential circuits in order to prevent
ground loops and video signal reduction.
Different levels of mass potential may results from unbalanced load of power supply phases, as well
as diverse earth potential in different places.

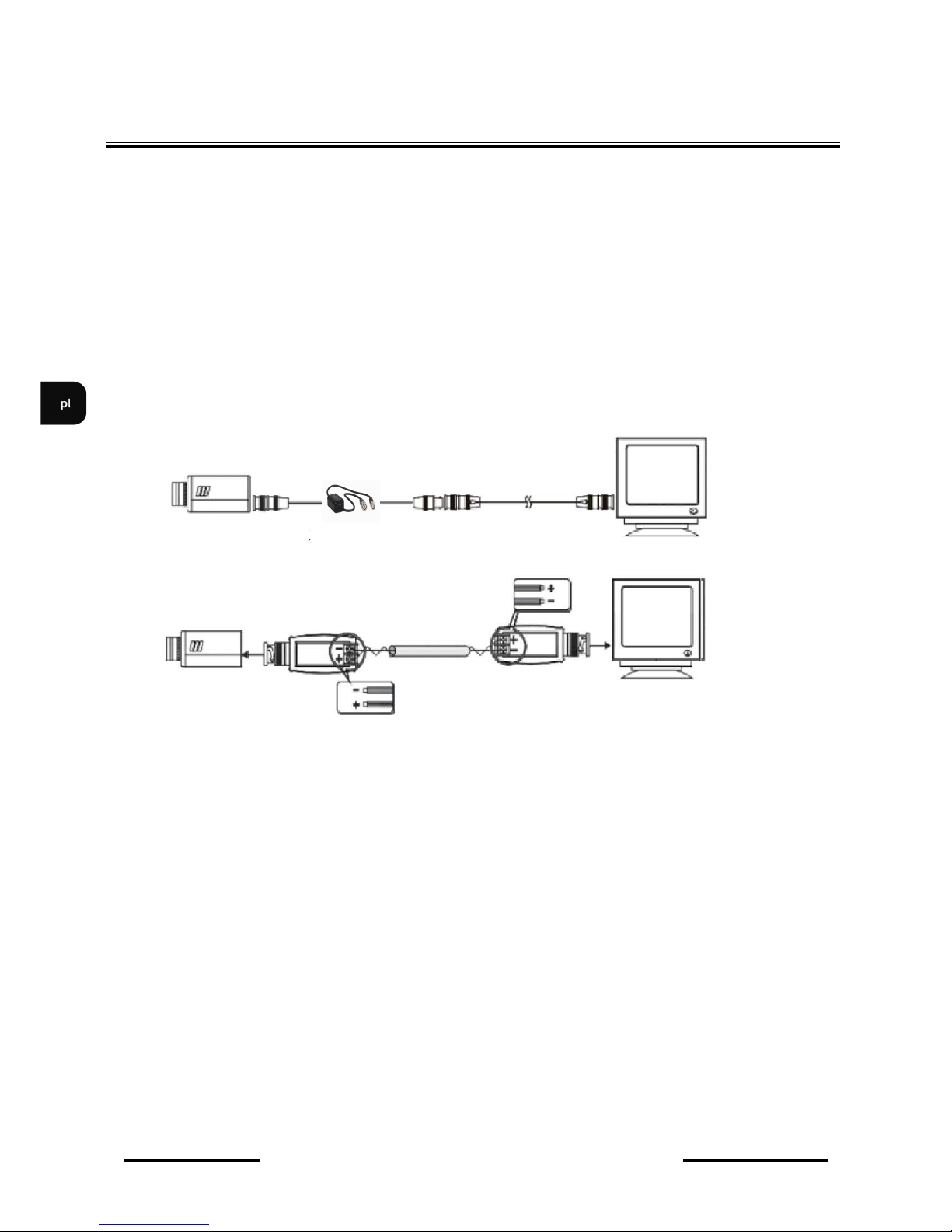

Examples of installation
ISTALLATIO
Monitor, DVR or
other video signal
processing device
NVG-002LIB or
NVG-004LIB
NVG-003TLIB or
NVPT-11VT

NVG-002LIB, NVG-003TLIB, NVG-004LIB - User’s Manual version 1.1.
All rights reserved © NOVUS Security Sp. z o.o.
7
OTES

NVG-002LIB, NVG-003TLIB, NVG-004LIB - User’s Manual version 1.1.
All rights reserved © NOVUS Security Sp. z o.o.
NOVUS Security Sp. z o.o.
431 Pulawska Street, 02-801 arsaw, Poland
phone.: [phone], fax: [phone]
www.novuscctv.com
2009-02-20 ver. 1.1 PG, MK, KN

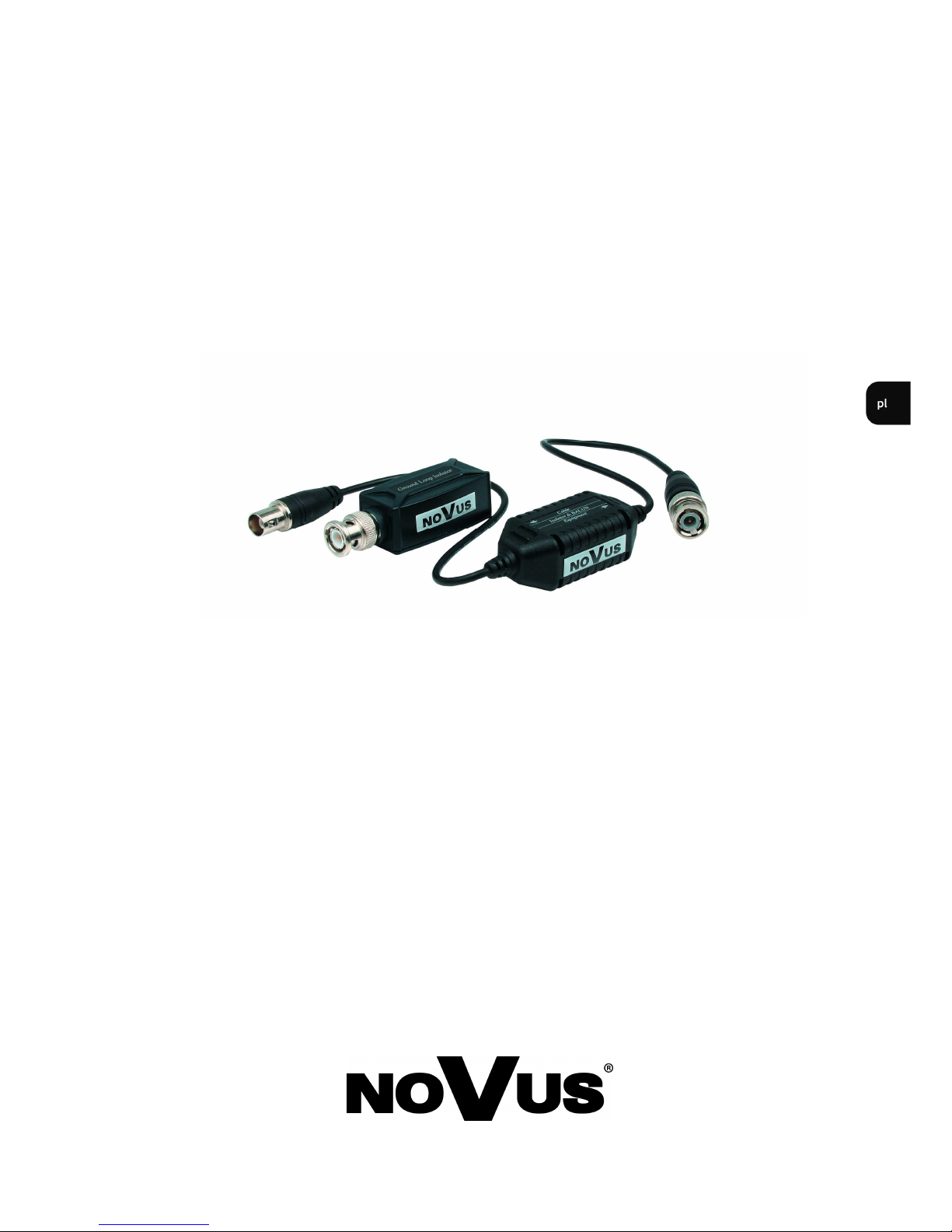

NVG-002LIB
NVG-003TLIB
NVG-004LIB
i n s t ru k c ja o b s ł u g i

NVG-002LIB, NVG-003TLIB, NVG-004LIB - instrukcja obsługi wer. .
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
2
Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC)
Oznakowanie CE
Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych
wprowadzających dyrektywy:
• Kompatybilność elektromagnetyczna MC 2004/108/ C.
• Niskonapięciowa LVD 2006/95/ C. Dyrektywa ma zastosowanie do sprzętu elektrycznego
przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od
75VDC do 1500VDC.
Dyrektywa WEEE 2002/96/EC
nformacja dla uytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
Niniejszy produkt został oznakowany zgodnie z Dyrektywą W (2002/96/ C) oraz późniejszymi
zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe
złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu
produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji
urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza,
że nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy
oddać do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe
informacje dotyczące recyklingu niniejszego produktu należy skontaktować się
z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto
produkt.
Dyrektywa RoHS 2002/95/EC
nformacja dla uytkowników dotycząca ograniczenia uycia substancji
niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty
podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych
w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z
wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały przetestowane i nie
zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na zdrowie
człowieka lub środowisko naturalne.
nformacja
Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru
i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby
nie posiadające specjalistycznej wiedzy.
Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi,
innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu,
należy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności,
FORMACJE

NVG-002LIB, NVG-003TLIB, NVG-004LIB - instrukcja obsługi wer. .
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
3
UWAGA!
ZNAJOMOŚĆ NINI JSZ J INSTRUKCJI J ST NI ZBĘDNYM WARUNKI M
PRAWIDŁOW J KSPLOATACJI URZĄDZ NIA.
PROSIMY O ZAPOZNANI SIĘ Z NIĄ PRZ D PRZYSTĄPI NI M DO INSTALACJI
I OBSŁUGI URZĄDZ NIA.
UWAGA !
NI WOLNO DOKONYWAĆ ŻADNYCH SAMODZI LNYCH NAPRAW. WSZYSTKI
NAPRAWY MOGĄ BYĆ R ALIZOWAN J DYNI PRZ Z WYKWALIFIKOWANYCH
PRACOWNIKÓW S RWISU.
WARUK BEZP ECZEŃSTWA
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą
instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Uprasza się o zachowanie instrukcji na czas eksploatacji urządzenia na wypadek konieczności
odniesienia się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają
one bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność
urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane
zgodnie z opisem zawartym w instrukcji;
5.
Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych
i nie zalecanych przez producenta;
6. Przewody sygnałowe powinny być prowadzone w sposób wykluczający możliwość ich
przypadkowego uszkodzenia.
7. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie
naprawy mogą być wykonywane jedynie przez wykwalifikowanych pracowników
autoryzowanego serwisu.
Uwaga!
Producent zastrzega sobie moliwość wystąpienia błędów w druku oraz zmian parametrów
technicznych bez uprzedniego powiadomienia.
UWAG OSTRZEE A

NVG-002LIB, NVG-003TLIB, NVG-004LIB - instrukcja obsługi wer. .
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
4
1. ZAWARTOŚĆ ZESTAWU
• separator elektroniczny,
• instrukcja obsługi
Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym
wykazem. W przypadku stwierdzenie braków należy zaniechać instalacji i skontaktować się
z dystrybutorem.
2. CHARAKTERYSTYKA OGÓLA
 Separator do stosowania w torze transmisji wizji po kablu koncentrycznym (NVG-002LIB,
NVG-004LIB) oraz po skrętce (NVG-003TLIB).
 Urządzenie pasywne, nie wymaga zasilania.
 Zapobiega degradacji sygnału wizyjnego w wyniku oddziaływania pętli prądowych.
 Konwerter (odbiornik / nadajnik) do transmisji wizji po skrętce (NVG-003TLIB), współpraca
z pasywnymi i aktywnymi konwerterami.
FORMACJE WSTĘPE

NVG-002LIB, NVG-003TLIB, NVG-004LIB - instrukcja obsługi wer. .
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
5
3. DAE TECH CZE
Charakterystyka częstotliwościowa separatora elektronicznego NVG-004LIB pozwala na prawidłowe
przenoszenie sygnałów silnie kontrastowych (krawędzie biały / czarny) bez zniekształceń.
DAE TECH CZE
Model VG-002L B VG-003TL B VG-004L B
Tłumienność
wtrąceniowa 0.5 dB
Charakterystyka
częstotliwościowa 0-3dB dla 11Mhz
Rezystancja wejściowa 75 Ω
Rezystancja wyjściowa 75 Ω
apięcie przebicia 600 VDC
Tłumienie stanów
nieustalonych 12 Vsk
Dopasowanie
impedancji Tak
Wymiary (mm) 84(szer) x 28(wys) x 21(dł) 69(szer) x 25(wys) x 22(dł) 73(szer) x 26(wys) x 28(dł)
Obudowa ABS czarny
0-3dB dla 10Mhz
Typ kabla koncentryczny Skrętka nieekranowana 5-tej
kategorii koncentryczny

NVG-002LIB, NVG-003TLIB, NVG-004LIB - instrukcja obsługi wer. .
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
6
NVG-003TLIB
4. STALACJA
Urządzenia powinny być zainstalowane po stwierdzeniu istnienia pętli prądowych. Urządzenie
powinno zostać wpięte w tor wizyjny pomiędzy kamerą a pierwszym urządzeniem obróbki lub
zobrazowania sygnału wizyjnego.
Separatory elektroniczne pozwalają rozdzielić obwody o różnych potencjałach masy i tym samym
zapobiegają powstawaniu pętli prądowych i degradacji sygnału wideo. Różne poziomy potencjału
masy mogą wynikać z niezrównoważonego obciążenia faz zasilania jak i różnych potencjałów ziemi
w różnych punktach.
Schemat przykładowej instalacji
STALACJA
Monitor, rejestrator
cyfrowy lub inne
urządzenie obróbki
wizji
NVG-002LIB lub
NVG-004LIB
NVG-003TLIB
Lub NVPT-11VT

NVG-002LIB, NVG-003TLIB, NVG-004LIB - instrukcja obsługi wer. .
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
7
OTATK

NVG-002LIB, NVG-003TLIB, NVG-004LIB - instrukcja obsługi wer. .
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
8
NOVUS Security Sp. z o.o.
ul. Puławska 431, 02- 01 Warszawa
tel.: [phone], fax: [phone]
www.novuscctv.com
2009-02-20 wer. 1.1 PG, MK, KN
