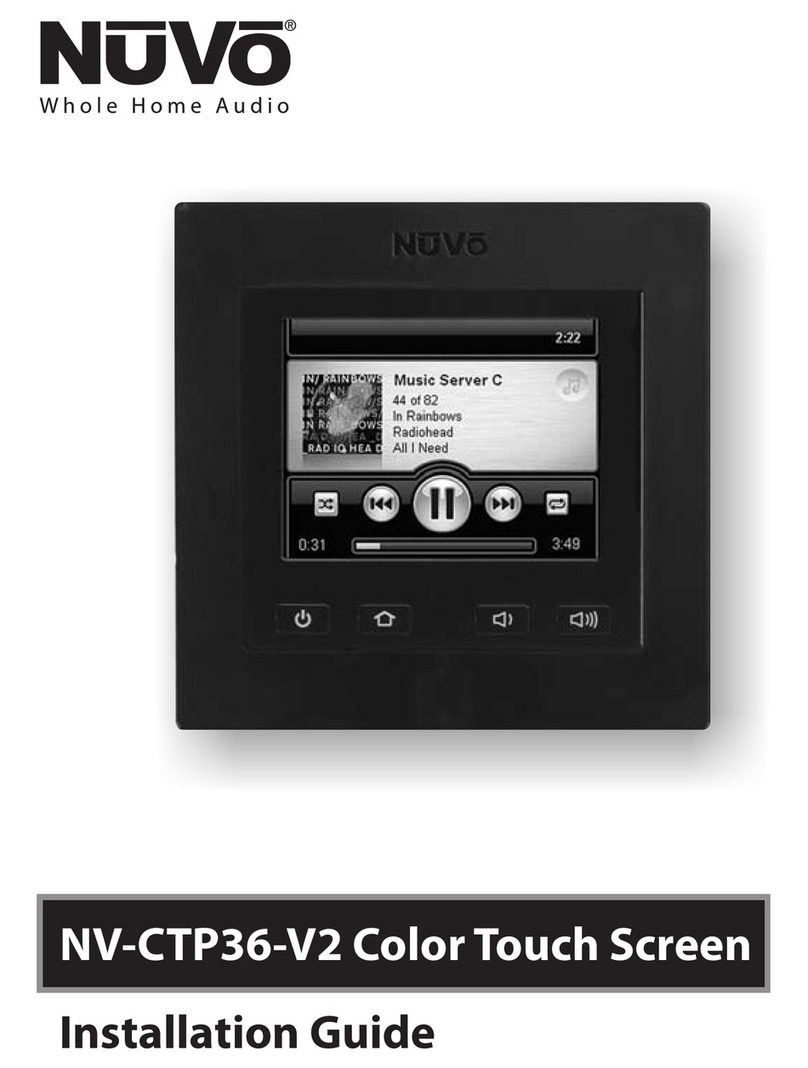

Nuvo NV-CTP36-V2 User manual

NV-CTP36-V2 Color Touch Pad
User Guide

FCC Radio Frequency Interference Warning
IC Statement
This Class B digital apparatus complies with Canadian ICES-003.
This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance
with the instructions, it may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the interference by
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to which the receiver
- Consult the dealer or an experienced radio/TV technician for assistance.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause undesired operation.
EN55022 Class-B
EN55024
one or more of the following measures:
- Reorient or relocate the receiving antenna.
is connected.

ENGLISH

FRENCH
DURE EN HEURES PAR JOUR 8 6 4 3 2 1
INIVEAU SONORE CONTINU EN dB 90 93 95 97 100 103
Danger
L‘exposition a des niveaux eleves de bruit peut provoquer une perte
permanente de l’audition, Chaque organisme humain reagit
differemment quant a la perte de l’audition, mais quasiment tout le
monde subit une diminution de I’acuite auditive lors d’une exposition
suffisamment longue au bruit intense. Les autorites competentes en
reglementation de bruit ont defini les expositions tolerees aux niveaux
de bruits:
Selon les autorites, toute exposition dans les limites citees ci-dessus,
peuvent provoquer certaines pertes d’audition. Des bouchons ou
protections dans l’appareil auditif ou sur l’oreille doivent etre portes lors
de l’utilisation de ce systeme d’amplification afin de prevenir le risque
de perte permanente de l’audition, Dans le cas d’expositions
superieures aux limites precitees il est recommande, afin de se
premunir contre les expositions aux pressions acoustiquese I evees
potentielIement dangeure u ses, aux personnes exposees aux
equipements capables de delivrer de telles puissances, tels ce
systeme d’amplification en fonctionnement, de proteger l’appareil
auditif.
CE SYMBOLE A POUR BUT D'AVERTIR L'UTILISATEUR DE LA PRESENCE
DE VOLTAGE DANGEREUX NON-ISOLE A L'INTERIEUR DE CE PRODUIT
QUI PEUT ETRE DE PUISSANCE SUFFISAMMENT IMPORTANTE POUR
PROVOQUER UN CHOC ELECTRIQUE AUX PERSONNES.
CE SYMBOLE A POUR BUT D'AVERTIR L'UTILISATEUR DE LA PRESENCE
D'INSTRUCTIONS D'UTILISATION ET DE MAINTENANCE DANS LES
DOCUMENTS FOURNIS AVEC CE PRODUIT.
IMPORTANTES INSTRUCTIONS DE SECURITE
1. avec attention toutes les
recommandations et précautions d'emploi avant d'utiliser ceLire
produit.
2. Toutes les recommandations et précautions d'emploi doivent
être conservées afin de pouvoir s'y reporter si nécessaire.
3. Lire et comprendre tous les avertissements énumérés dans les
précautions d'emploi.
4. Suivre toutes les précautions d'emploi pour utiliser ce produit.
5. Ce produit ne doit pas être utilisé près d'eau, comme par
exemple baignoires, éviers, piscine, sous-sol humides ... Etc.
6. Utiliser exclusivement un chiffon sec pour nettoyer ce produit.
7. Ne bloquér aucune ouverture acer le produit tout contre un mur
ou dans une enceinte fernée, cela gênerait le flux d'air
nécessaire au refroidissement.
8. Ne pas placer le produit près de toute source de chaeur telle
que radiateurs, arrivées d'air chaud, fourneaux ou autres
appareils générant de la chaleur (incluant les amplificateurs
producteurs de chaleur) .
9. Ne pas négliger la sécurité que procure un branchement
polarisé ou avec raccordement à la terre, Un branchement
polarisé comprend deux fiches dont l'une est plus large que
l'autre. Un branchement à la terre comprend deux fiches plus
une troisième reliée à la terre. Si la fiche secteur fournie ne
s'insert pas dans votre prise de courant. consulter un
'électricien afin de remplacer votre prise obsolète.
10. Protéger le cordon d'alimentation de tout écrasement ou
pincement, particulièrement au niveau des fiches, des
réceptacles utilisés et à l'endroit de sortie de l'appareil. Ne pas
casser la fiche de terre du cordon d'alimentation.
11. Utiliser uniquement les accessoires spécifiés par le
constructeur.
12. Utiliser uniquement avec le chariot de transport, le support, le
trépied, la console ou la table spécifiés par le constructeur ou
vendus avec l'appareil. Lors de l'utilisation d'un chariot, bouger
avec précaution l'ensemble chariotlappareil afin d'éviter les
dommages d'un renversement.
13 Débrancher cet appareil lors d'orages ou s'il n'est pas utilisé
pendant une longue période.
14. Des précautions doivent être prises afin qu'aucun objet ne
tombe et qu'aucun liquide ne se répande à l'intérieur de
l'appareil par les orifics de ventilation ou n'importe quelle autre
ouverture.
15. Pour toutes interventions techniques s'adresser à un
technicien qualifié.L'intervention technique est nécessaire
lorsque l'appareil a été endommagé de n'importe quelle façon,
comme par exemple si le cordon secteur ou sa fiche sont
détériorés,si du liquide a coulé ou si des objets sont tombés à
l'intérieur de l'apparei1,si l'appareil a été exposé à la pluie ou à
l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.
16. ATTENTI0N:Pour réduire le risque d'incendie ou de choc
electrique ne pas exposer l'appareil à la pluie ou à l'humidité.
de ventilation. Ne pas pl
AFIN DE REDUIRE LES RISQUÉ D'INCENDIE ET DE DECHARGE
ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A
L'HUMIDITE.

Table of Contents
I. Overview..................................................................................
II. ColorTouch Pad Buttons..........................................................
III.The Now Playing Screen.........................................................
IV. Main Menu.............................................................................
V. Sources....................................................................................
VI. Music Menu...........................................................................
VII. Advanced Menu....................................................................
VIII. Select a Zone.......................................................................
IX. Options Menu........................................................................
X. Maintenance...........................................................................
5
Page 6
Page 6
Page 7
Page 12
Page 13
Page 14
Page 17
Page 18
Page 19
Page 20

6
I. Overview
The NV-CTP36-V2 ColorTouch Pad is a full color, 3.6”touch screen LCD
display. This display will show full metadata from NuVo sources, such as
the NuVoDock for iPod,T2 series of tuners, and Music Port. Album Art is
also displayed on the Now Playing Screen when used in conjunction with
the Music Port.
The ColorTouch Pad can also be used as a whole house controller,
providing access to all the zones in your home. The ColorTouch Pad can
turn zones from any location on and off and change audio sources playing
in zones.
II. Color Touch Pad Buttons
There are 4 hard buttons (Fig. 1) below the screen on the ColorTouch Pad.
A. Power button. Press this button once to turn on or off the
music in the zone. Press and hold it for four seconds and it will
power off all zones.
B. Home button. Press this button to view the Menu.
C. Volume Down. Press once to decrease volume one
increment. Press and hold to decrease volume faster.
D. Volume Up. Press once to increase volume one increment.
Press and hold to increase volume faster.

Fig. 1
A B C D
III. The Now Playing Screen (Fig. 2-5)
The Now Playing Screen displays source specific information relevant to
the source chosen in the ColorTouch Pad zone. This screen contains
buttons used to control the audio source. The following pages will review
the different screens available on the ColorTouch Pad, dependent on the
audio sources that were installed on the NuVo system.
7

8
Fig. 2
A B C D E F G H
NuVoDock for iPod (Fig. 2)
A. Album Art*
B. Shuffle Music
C.Track Reverse
D. Play/Pause
E.Track Forward
F. Repeat
G. Song Specific Information

Fig. 3
A B C D E F G H
NuVo Music Port, Digital Music (Fig. 3)
A. Album Art
B. Shuffle Music
C.Track Reverse
D. Play/Pause
E.Track Forward
F. Repeat
G. Song Specific Information
9

Fig. 4
A B C D E F G
NuVo Music Port, Pandora (Fig. 4)
A. Album Art
B.Thumbs Down. Press if you dislike a song played by Pandora
C. Play/Pause
D.Thumbs Up. Press if you like a song played by Pandora
E.Track Forward (Limit of 6 per hour)
F. Song Specific Information
10

Fig. 5
A B C D E F G
NuVo Radio Tuner (Fig. 5)
A. Album Art*
B. Radio Presets
C. Channel/frequency up and down
D. Band. Press to cycle between AM/FM/and Satellite Radio (if
applicable)
E. Radio Signal Strength
F. RDS Data. Song specific information (dependent on radio station
11

12
IV. Main Menu Screen
To get to the Menu (Fig. 6), press the home button on the ColorTouch Pad.
The main menu will have up to five selections to choose from.
Music. Pressing this icon will show the available music options
to choose from in relation to the chosen source.
Advanced. This contains popular system features, including
party mode and sleep timer.
Zones. See other zones when pressing this button. Turn other
zones on or off from the ColorTouch Pad, and change the music
source played in other zones.
An options button in the bottom right corner of the screen makes
available screen adjustments such as brightness and contrast, as well as
source options and system setup.
Now Playing. View information on the artist currently
playing, or channel information from the tuner.
Sources. View the sources available and make a selection
from the list.

13
Fig. 6
V. Sources
This menu (Fig. 7) displays audio sources connected to the NuVo system.
Select one of the options available to change the music source playing in
the zone.
Fig. 7

14
VI. Music Menu
The music menu will display all available music options for the source
selected. These will vary by NuVo Source, and are detailed below.
NuVoDock for iPod. Browse and select digital music stored on
these sources by Artist, Album, Song, Genre, and Playlist when
listening to the NuVoDock for iPod music source (Fig. 8).
Fig. 8

15
NuVo Music Port. Select digital music files by Artist, Album,
Song, Genre, and Playlist when listening to the Music Port.
Internet Radio Channels are also available under this menu (Fig.
9).
Fig. 9

16
NuVoT2Tuners. When listening to a NuVo tuner, press Music on
the Main Menu to view the below screen (Fig.10) to access your
Favorites, change bands and select channels by presets.
Fig. 10
Non-NuVo Sources. Non-NuVo sources can be controlled from
the ColorTouch Pad. IR functions will be mapped to track
forward, reverse, and play/pause buttons to allow for basic
control of these sources. Additionally, there is an IR receiver
placed between the Home andVolume Down buttons. To allow
for full product control, aim the remote control at the Color
Touch Pad (does not apply to Renovia).

17
VII. Advanced Menu (Fig. 11)
There are five system options in this menu.
Party Mode.
Do-Not-Disturb.
Sleep.
Lock Zone.
The
default key is 5555.
Lock Off & Lock.
This setting is turned on and off with the OK
button.When selected, all the configured zones in the system
will turn on and that Control Pad becomes the Host for the entire
house.This function is defeated in an individual zone by
initiating a function on that zone’s Control Pad.
This sets a temporary source lock on a
chosen source within that zone.This selection is also turned on
and off by pressing the OK button.
The Sleep Mode, when set, allows music to play in that
Control Pad’s zone for a specified amount of time. Once the time
selection is made, the system will gradually ramp down in
volume and the zone will turn itself off at the end of the selected
time.
This temporarily locks the zone on the current
source selection. It requires a four digit security code that must
be set by your installer. Once the number is set, the zone will
remain locked until the security code is entered to unlock it.
This temporary lock works very much like
Lock Zone, but is used to turns the zone off and requires the
security code to turn the zone on.

18
Fig. 11
VIII. Select a Zone (Fig. 12)
The zones menu allows control of other zones from the location of the
ColorTouch Pad.
Fig. 12

19
IX. Options Menu (Fig. 13)
The options menu can be found in the bottom right corner of the Main
Menu. There are three options in this menu.
Source options. Choose source specific options from the
color touch pad in this menu.
Touchscreen Options (Fig. 14). Choosing this menu
allows the setting of brightness and contrast for the ColorTouch
Pad, as well as the display timeout, in minute increments.
Setup. Zone, Source, and System Settings are made available
here.
Fig. 13
