O&O NIGHT&DAY.3 Parts list manual

Barriera automatica
Istruzioni per installazione uso e manutenzione
Automatic barrier
Instructions for installation, use and maintenance
Barrière automatique
Instructions d’installation et d’entretien
Automatische Schranke
Installations-, Bedienungs- und Wartungsanleitungen
Barrera automática
Instrucciones para la instalación, el uso y el mantenimiento
ES
DE
FR
EN
IT
UNAC
ASSOCIAZIONE COSTRUTTORI
DI INFISSI MOTORIZZATI E AUTOMATISMI
PER SERRAMENTI IN GENERE
NIGHT&DAY.3
NIGHT&DAY.DD3
NIGHT&DAY.5

- 2 -
- 2 -
- 2 -
• È costruita per essere incorporata in una macchina o per essere assemblata con altri macchinari per costituire una macchina ai sensi della Direttiva 2006/42/CE.
• They are made to be part of a machine or to be assembled with other machines to make up a machine in accordance with the Directive 2006/42/EC.
• Sont réalisées pour être intégrées à une machine ou pour être assemblées avec d’autres machines pour constituer une machine aux termes de la Directive 2006/42/CE.
• für den Einbau in eine Maschine oder den Zusammenbau mit anderen Maschinenteilen zwecks Bildung einer Maschine konzipiert sind, im Sinne der Richtlinie 2006/42/EWG.
• Están construidas para ser incorporadas en una máquina o para ser ensambladas con otras maquinarias para constituir una máquina según la Directiva 2006/42/CE.
• Risulta conforme ai requisiti essenziali di sicurezza delle seguenti altre Direttive CEE:
“Bassa tensione” 2006/95/CE - 93/68/CEE (60335-1 (‘02)) e successiva modica
“Compatibilità elettromagnetica” 2004/108/CEE - 93/68/CEE (EN61000-6-1, EN61000-6-2, EN61000-6-3, EN61000-6-4, EN55014-1, EN 55014-2) e successive modiche
• It conforms to the essential safety requirements of the following additional EEC Directives:
“Low voltage” 2006/95/EC - 93/68/EEC (60335-1 (‘02)) and subsequent amendment
“Electromagnetic compatibility” 2004/108/EEC - 93/68/EEC (EN61000-6-1, EN61000-6-2, EN61000-6-3, EN61000-6-4, EN55014-1, EN 55014-2) and subsequent amendments
• Est conforme aux standards essentiels de sécurité des Directives CEE suivantes:
“Basse tension” 2006/95/CE - 93/68/CEE (60335-1 (‘02)) et amendement suivant
“Compatibilité électromagnétique” 2004/108/CEE - 93/68/CEE (EN61000-6-1, EN61000-6-2, EN61000-6-3, EN61000-6-4, EN55014-1, EN 55014-2) et amendements successifs
• den wesentlichen Sicherheitsanforderungen der folgenden EWG-Richtlinien entspricht:
„Niederspannungsrichtlinie“ 2006/95/EWG - 93/68/EWG (60335-1 (‘02)) und der nachfolgenden Änderung
„Elektromagnetische Kompatibilität“ 2004/108/EWG - 93/68/CEE (EN61000-6-1, EN61000-6-2, EN61000-6-3, EN61000-6-4, EN55014-1, EN 55014-2) und den nachfolgenden Änderungen
• Resulta conforme con los requisitos esenciales de seguridad de las siguientes Directivas CEE:
“Baja tensión” 2006/95/CE - 93/68/CEE (60335-1 (‘02)) y sucesiva modicación
“Compatibilidad electromagnética” 2004/108/CEE - 93/68/CEE (EN61000-6-1, EN61000-6-2, EN61000-6-3, EN61000-6-4, EN55014-1, EN 55014-2) y sucesivas modicaciones
• È stata testata con la centralina elettronica mod. ARX.246 (N&D.3-N&D.5 ) ARX.DD3 (N&D.DD3) nella congurazione tipica di installazione.
• They have been tested with the electronic control unit, mod. ARX.246 (N&D.3-N&D.5 ) ARX.DD3 (N&D.DD3) in the typical installation conguration.
• Elles ont été testées avec l’unité électronique mod. ARX.246 (N&D.3-N&D.5 ) ARX.DD3 (N&D.DD3) dans la conguration type d’installation.
• Mit der Elektroniksteuerung Mod. ARX.246 (N&D.3-N&D.5 ) ARX.DD3 (N&D.DD3) in Montagekonguration getestet worden sind.
• Han sido ensayadas con la centralita electrónica mod. ARX.246 (N&D.3-N&D.5 ) ARX.DD3 (N&D.DD3) en la conguración típica de instalación.
Si dichiara inoltre che non è consentito mettere in servizio il macchinario no a che la macchina in cui sarà incorporato o di cui diventerà componente sia stata identicata e ne sia stata
dichiarata la conformità alle condizioni della Direttiva 2006/42/CE e alla legislazione nazionale che la traspone, vale a dire no a che il macchinario di cui alla presente dichiarazione non
formi un unico complesso con la macchina nale.
It is also herewith declared that the machinery cannot be commissioned until the machine it is to be part of or of which it will become a component, has been identied and its conformity
declared at the conditions laid down by the Directive 2006/42/EC and by the national law that transposes it, in other words, until the machinery object of this declaration becomes one
whole unit with the nal machine.
Il est par ailleurs rappelé qu’il est interdit de mettre en service l’équipement tant que la machine à laquelle il doit être intégré ou dont il doit devenir un élément n’a pas été identiée ni tant
que n’a pas été établie sa conformité aux conditions de la Directive 2006/42/CE et des dispositions légales nationales qui la transposent, à savoir tant que l’équipement objet de la présente
déclaration ne constitue pas un unique ensemble avec la machine nale.
Zudem wird erklärt, dass diese Maschinenausrüstung nicht in Betrieb gesetzt werden darf, bevor die Maschine, in die sie eingebaut oder deren Komponente sie werden soll, identiziert
und ihre Konformität mit der Richtlinie 2006/42/EWG und der diesbezüglichen Landesgesetzgebung erklärt worden ist, d.h. bevor die in dieser Erklärung genannte Maschinenausrüstung
mit der endgültigen Maschine eine Einheit bildet.
Se declara así mismo que no se permite poner en servicio la maquinaria hasta que la máquina en la cual se incorporará o de la cual se volverá componente, haya sido identicada y
haya sido declarada su conformidad con las condiciones de la Directiva 2006/42/CE y la legislación nacional que la transpone, es decir hasta que la maquinaria objeto de la presente
declaración forme un conjunto único con la máquina nal.
CE - DICHIARAZIONE DI CONFORMITÁ (Direttiva 2006/42/CE, Allegato 2, parte B)
CE - DECLARATION OF CONFORMITY (Directive 2006/42/EC, Encl. 2, part B )
CE - DéCLARATION DE CONFORMITé (Directive 2006/42/CE, Annexe 2, partie B)
CE - KONFORMITÄTSERKLÄRUNG (Richtlinie 2006/42/EWG, Anlage 2, Teil B)
CE - DECLARACIÓN DE CONFORMIDAD (Directiva 2006/42/CE, Anexo 2, parte B)
Dichiara che la barriera elettromeccanica automatica denominata:
Declares that the automatic electromechanical barriers named:
Certie que les barrières électromécaniques automatiques baptisées:
Erklärt, dass die automatischen elektromechanischen Schranken mit der Bezeichnung:
Declara que las barreras electromecánicas automáticas denominadas:
O&O S.r.l.
Via Europa 2 - 42015 Correggio (RE)
NIGHT&DAY.3 Cod. 320000
NIGHT&DAY.DD3 Cod. 320010
NIGHT&DAY.5 Cod. 320100
Correggio, 30/04/10 Il Rappresentante legale
The legal Representative - Le Représentant Légal
Der gesetzliche Vertreter - El Representante Legal
Paolo Ciscato

- 3 -
DIMENSIONI D’INGOMBRO • OVERALL DIMENSIONS • DIMENSIONS HORS-TOUT • ABMESSUNGEN • MEDIDAS
1
480
950
1110
320 280
INSTALLAZIONE USO E MANUTENZIONE • INSTALLATION USE AND MAINTENANCE • POSE, MODE D’EMPLOI ET
ET ENTRETIEN • INSTALLATION, GEBRAUCH UND WARTUNG • INSTALACIÓN USO Y MANTENIMIENTO
INTRODUZIONE
Il libretto di INSTALLAZIONE USO
E MANUTENZIONE è destinato agli
installatori, agli utilizzatori ed agli
operatori della manutenzione.
Leggere attentamente il libretto prima
di installare il prodotto, utilizzarlo e prima
di eseguire manutenzione ordinaria o
straordinaria.
Le operazioni che, se non effettuate
correttamente, possono presentare
rischi, sono indicate con i simboli:
FOLGORAZIONE SCHIACCIAMENTO
La O&O s.r.l. non è responsabile per
danni arrecati a persone, animali o cose
dovuti ad applicazioni che superano
i limiti indicati nella scheda tecnica
allegata o dall’uso diverso da quello per
cui il prodotto è stato progettato.
GENERALITA’
Labarrieraautomaticaelettromeccanica
NIGHT&DAY è stata progettata per gestire
passaggi con luce no a 5 metri nel rispetto
delle normative europee. E’ la soluzione
ideale per la gestione veicolare.
INTRODUCTION
The INSTALLATION, USE AND
MAINTENANCE handbook is for
installers, users and maintenance
engineers.
Please read it carefully before
installing the appliance, before using
it and before routine or extraordinary
maintenance work.
Operations that, if not carried out
correctly, can be risky, are indicated with
the following symbols:
ELECTROCUTION CRUSHING
O&O s.r.l. is not liable for injury to
people or animals or damage to things in
the case of applications that exceed the
limits specied on the enclosed technical
data sheet or by a use different from
what the appliance has been designed.
GENERAL
The automatic electromechanical
barrier NIGHT&DAY is designed to control
passage openings up to 5 metres wide
in compliance with European standards.
It is the ideal solution for managing
vehicle trafc.
AVANT-PROPOS
Cette notice est destinée aux
installateurs, aux utilisateurs et aux
techniciens chargés de l’entretien.
Lisez attentivement cette notice, avant
d’installer l’automatisme, de l’utiliser
et avant de procéder à son entretien
ordinaire ou extraordinaire.
Les opérations présentant des
risques si elles ne sont pas effectuées
correctement sont signalées avec les
symboles :
ELECTROCUTION ECRASEMENT
La société O&O s.r.l. décline toute
responsabilité en cas de dégâts à des
personnes, animaux ou biens provoqués
par des applications dépassant les
limites prévues dans la che technique
jointe ou par un usage différent de celui
pour lequel l’automatisme a été conçu.
GENERALITES
Lalisseautomatique électromécanique
NIGHT&DAYa été conçue pour gérer les
passages jusqu’à une hauteur de 5
m dans le respect de la législation
européenne. Est la solution idéale pour
contrôler le trac routier.
INTRODUCCIÓN
El folleto de INSTALACIÓN, USO
Y MANTENIMIENTO se destina a
instaladores, usuarios y operadores de
mantenimiento.
Leer detenidamente el folleto antes de
instalar el producto, utilizarlo y efectuar el
mantenimiento ordinario o extraordinario.
Las operaciones que, si no son
efectuadas correctamente, pueden
conllevar riesgos, vienen indicadas con
los símbolos:
ELECTROCUCIÓN APLASTAMIENTO
La O&O s.r.l. no es responsable de
daños causados a personas, animales o
cosas, debidos a aplicaciones que superen
los límites indicados en la cha técnica
adjunta o debidos a utilización diferente
de aquella apra la cual el producto fue
proyectado.
GENERALIDAD
La barrera automática electromecánica
NIGHT&DAY ha sido diseñada para
controlar pasosconancho dehasta5 metros,
según las normas europeas. Es la solución
ideal para la gestión del tráco de vehiculos.
EINLEITUNG
Das INSTALLATIONS-, BETRIEBS-
UND WARTUNGSHANDBUCH ist
für die Installateure, Anwender und
Wartungsfachmänner bestimmt.
Das Handbuch ist vor der Installation
des Produkts sowie vor der ordentlichen
und außerordentlichen Wartung sorgfältig
zu lesen.
Wenn die durch folgende Symbole
gekennzeichneten Eingriffe nicht korrekt
durchgeführt werden, kann es zu
Gefahrsituationen kommen:
STROMSCHLAG QUETSCHUNG
Die Firma O&O s.r.l. haftet nicht für Perso-
nen-, Tier- oder Sachschäden, die auf eine
unsachgemäße Anwendung des Produkts
sowie auf das Überschreiten der im tech-
nischen Blatt angegebenen Grenzwerte
zurückzuführen sind.
ALLGEMEINES
Die automatisch elektromechanische
Schranke NIGHT&DAY wurde fürDurchund
Einfahrten mit einer Breite von maximal
5 Metern entwickelt und entspricht den
EU-Normen. Es ist die ideale Lösung zum
Verwalten des Straßenverkehrs.
SCHEDA TECNICA - TECHNICAL DATA SHEET - FICHE TECHNIQUE - TECHNISCHES BLATT - FICHA TÉCNICA
ALIMENTAZIONE • POWER • ALIMENTATION • STROMVERSORGUNG • ALIMENTACIÓN 230Vac ±10% 50/60 Hz 115Vac ±10% 60Hz
M OTORE • MOTOR • MOTEUR • MOTOR • MOTOR 230Vac 1.400RPM 115Vac 1400RPM
16uF 0,27kW (N&D.3 - N&D.DD3) 50uF 0,23kW
20uF 0,31kW (N&D.5)
POTENZA ASSORBITA • ABSORBED POWER • PUISSANCE ABSORBÉE • LEISTUNGSAUFNAHME • POTENCIA ABSORBIDA 400 W
CENTRALINA • CONTROL UNIT • CENTRALE • STEUEREINHEIT • CENTRALITA ARX.246 (N&D.3 - N&D.5)
ARX.DD3 (N&D.DD3)
SICUREZZA ALL’URTO • IMPACT SAFETY • SECURITE AU CHOC • STOSSICHERHEIT • SEGURIDAD AL CHOQUE Reverser
TEMPO DI APERTURA • OPENING TIME • DELAI D’OUVERTURE • ÖFFNUNGSDAUER • TIEMPO DE APERTURA 1,7 s (N&D.3 - N&D.DD3) 3,8 s (N&D.5)
LUNGHEZZA BARRA • ARM LENGTH • LONGUEUR DE LA LISSE • BAUMBREITE • LONGITUD BARRA 1,7 ÷3 m (N&D.3)
2,5 ÷3 m (N&D.DD3)
3,5 ÷5 m (N&D.5)
TEMP. DI ESERCIZIO • WORKING TEMP. • TEMPÉRATURE D’EXERCICE • BETRIEBSTEMPERATUR • TEMP. DE OPERACIÓN -30 +60 °C
MANOVRE IN 24h • MANOEUVRES IN 24h • NOMBRE DE MANOEUVRES EN 24h • MANÖVER IN 24 Std • MANIOBRAS EN 24h 10.000 (N&D.3 - N&D.DD3) 5.000 (N&D.5)
GRADO DI PROTEZIONE • PROTECTION LEVEL • INDICE DE PROTECTION • SCHUTZGRAD • GRADO DE PROTECCIÓN IP 65
PESO • WEIGHT • POIDS • GEWICHT • PESO ~70 kg
40120

- 4 -
5
6
3
1
2
4
NOTA CAVI • CABE NOTE • CONNEXION CABLES • BEMERKUNG ZU DEN KABEL ANSCHLÜSSEN • NOTA CABLES
2
Barriera DESTRA
RIGHT barrier
Lisse DROITE
RECHTE Schranke
Barrera DERECHA
Barriera SINISTRA
LEFT barrier
Lisse GAUCHE
LINKE Schranke
Barrera IZQUIERDA
Linea Monofase - Single-phase line - Ligne monophasée
Einphasenleitung - Línea monofásica 2 x 1,5 + T
Fotocellula Trasmett. - Transmitter photocell - Photocellule émettrice
Senderfotozelle - Fotocélula transmisor 2 x 0,5
Fotocellula Ricev. - Receiver photocell - Photocellule réceptrice
Empfängerfotozelle - Fotocélula receptor 4 x 0,5
Selettore a chiave - Key selector - Sélecteur à clé
Schlüsselschalter - Selector de llave 3 x 0,5
Ricevente - Receiver - Récepteur - Empfänger - Receptor 4 x 0,5
Antenna - Antenna - Antenne - Antenne - Antena RG58
Spirale magnetica - Magnetic coil - Spirale magnétique
Magnetspirale - Espiral magnética
5
6
3
1
2
4
5
DISPOSIZIONE • LAYOUT • DISPOSITION
DISPOSITION • DISPOSICIÓN
3FISSAGGIO STRUTTURA • FIXING THE STRUCTURE
FIXATION STRUCTURE • STRUKTURBEFESTIGUNG
FIJACIÓN ESTRUCTURA
4
200
Preparazione dima di muratura
Preparing the masonry template
Préparation plaque à sceller
Vorbereitung der Schablone für die Mauerbefestigung
Preparación plantilla de jación al suelo
M12 - UNI 5588
Ø12x35x5 - DIN6340
200
250
280
Ø100

- 5 -
500
500
400 • Consigliamo di rimuovere la dima prima del ssaggio della barriera
• We advise removing the template before xing the barrier
• Il est recommandé de retirer la plaque avant de xer la barrière.
• Wir empfehlen, die Schablone zu entfernen, bevor die Schranke befestigt wird
• Aconsejamos quitar la plantilla antes de jar la barrera
CH 19
CH 13
Non fornito
Not supplied
Non fourni
Nicht mitgeliefert
No suministrada
INSTALLARE LA BARRA • INSTALL THE ARM • INSTALLEZ LA LISSE • INSTALLATION DES BAUMS • INSTALAR LA BARRA
5
M8x20 - UNI 5739
M8 - DIN 985
Ø8 - UNI 6592
M6x65 - UNI 5737
ø6x18x2 - UNI 6593
ø12x50 - UNI 6875
Ø14 - UNI 6592
M14 - DIN 985
Ø6x18x2 - UNI 6593
M6 - DIN 985
M14x70 - UNI 5737
SERRARE 135Nm
TIGHTEN 135Nm
SERRER 135Nm
FESTZIEHEN 135Nm
APRETAR 135Nm
M8 - DIN 985
Ø8 - UNI 6592
Ø8 - UNI 6592
M8x20 - UNI 5739
M6x20
M6x20
Rimuovere la pellicola protettiva
Remove the protective lm
Retirer le lm protecteur
Entfernen Sie die Schutzlm
Quite la película protectora

- 6 -

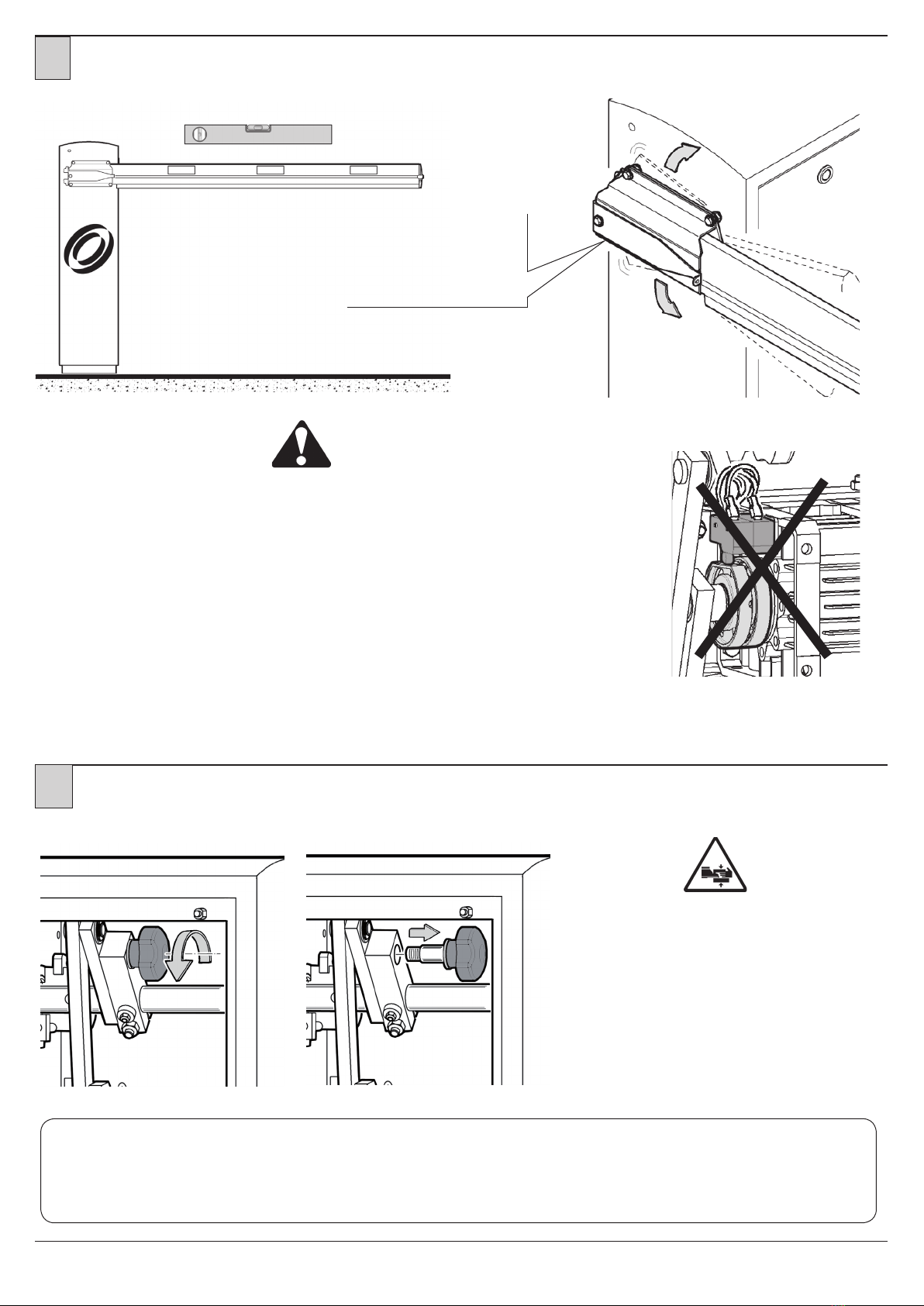

Portabarra regolabile
Adjustable arm holder
Support de lisse réglable
Verstellbare Schrankenhalterung
portabarra regulable
PER ALLINEARE LA BARRA ALLA PAVIMENTAZIONE STRADALE AGIRE SUL PORTABARRA
REGOLABILE. NON MODIFICARE LA POSIZIONE DEI FINECORSA GIA’ PRETARATI
USE THE ADJUSTABLE ARM HOLDER TO ALIGN THE ARM WITH THE ROAD. DO NOT CHANGE
THE POSITION OF THE LIMIT SWITCHES AS THEY ARE ALREADY ADJUSTED
POUR ALIGNER LA LISSE PAR RAPPORT À LA CHAUSSÉE, INTERVENIR SUR LE SUPPORT
DE LISSE RÉGLABLE. NE PAS MODIFIER LA POSITION DES FINS DE COURSE PRÉRÉGLÉES
ZUM AUSRICHTEN DER SCHRANKE MIT DEM STRASSEBELAG IST AUF DIE VERSTELLBARE
SCHRANKENHALTERUNG EINZUWIRKEN.
DIE POSITION DER BEREITS VORGEEICHTEN ENDSCHALTER NICHT ÄNDERN
PARAALINEAR LA BARRA CON LA CALZADA, ACTUAR SOBRE EL PORTABARRA REGULABLE.
NO MODIFICAR LA POSICIÓN DE LOS FINALES DE CARRERA YA PREAJUSTADOS
ALLINEARE LA BARRA • ALIGN THE ARM • ALIGNEZ LA LISSE • DIE SCHRANKE AUSRICHTEN • ALINEAR LA BARRA
6
• Prima di effettuare qualsiasi intervento sull’impianto togliere
l’alimentazione elettrica.
• Always disconnect the electricity before attempting any work on
the system.
• Coupez l’arrivée de courant électrique avant toute intervention
sur l’automatisme.
• Vor jeglichen Eingriffen an der Anlage ist die Stromversorgung
zu unterbrechen.
• Antes de cualquier operación en la instalación, cortar la
alimentación eléctrica.
7SBLOCCO D’EMERGENZA • EMERGENCY RELEASE • DÉBLOCAGE D’URGENCE • NOTENTRIEGELUNG •
DESBLOQUEO DE EMERGENCIA
In caso di black out della rete elettrica la barra si apre spontaneamente, al ritorno della tensione la barra si ripristina automaticamente
In the case of a black-out in the electrical mains, the bar opens spontaneously and closes automatically when the mains power supply is restored.
En cas de coupure de courant, la lisse s’ouvre d’elle-même et après rétablissement de l’alimentation électrique son fonctionnement normal est automatique-
ment rétabli.
Bei Ausfall des Stromnetzes öffnet sich die Schranke selbsttätig, bei Wiederherstellung der Stromversorgung schließt sich die Schranke automatisch.
En caso de corte de la red eléctrica la barra se abre espontáneamente, al volver la electricidad la barra se restablece automáticamente.
NIGHT&DAY
DD3

- 7 -
EQUILIBRATURA DELLA BARRA • BALANCING THE ARM • EQUILIBRAGE DE LA LISSE • AUSBILANCIERUNG DES BAUMES •
EQUILIBRADO DE LA BARRA
8
• Non appesantire la barra applicando altri accessori
• Do not weigh the arm down by applying other accessories
• Ne pas alourdire la lisse en y appliqant d’autres accessoires
• Den Baum nicht durch die Installation von weiterem Zubehör belasten
• No aumentar el peso de la barra poniendo otros accesorios
CH 22
A
85
45
BL-SMALL BL-SMALL
+ KIT-GOM
BL-SMALL
+ KIT-LIGHT
BL-SMALL
+ KIT-GOM
+ KIT-LIGHT
R
molla rossa
red spring
ressort rouge
Rote Feder
muelle rojo
B
molla blu
blue spring
ressort bleu
Blaue Feder
muelle azul
V
molla verde
green spring
ressort vert
Grüne Feder
muelle verde
FINECORSA SUPPLEMENTARI• ADDITIONAL
LIMIT SWITCH • MICRO-INTERRUPTEUR ADDI-
TIONEL • ENDSCHALTER ZUSÄTZLICH • FIN DE
CARRERA ADICIONAL
9
OPTIONAL
MICROSWITCH
COLLEGAMENTI ELETTRICI • ELECTRICAL CONNECTIONS •
BRANCHEMENTS ELECTRIQUES • ELEKTRISCHE ANSCHLÜSSE •
CONEXIONES ELÉCTRICAS
10
ARX.246
NIGHT&DAY.3
NIGHT&DAY.5
ARX.DD3
NIGHT&DAY.DD3
• Consultare il manuale d’installazione e uso della centralina
• Consult the control unit’s installation and operating manual
• Consulter le manuel d’installation et d’utilisation de la centrale
• Die Installations und Bedienungsanleitungen der Steuereinheit nachschlagen.
• Consultar el manual de instalación y uso de la centralita
NIGHT&DAY.3
2000 Spring R R R R
A (mm) 103 103 103 100
2500 Spring R R R R
A (mm) 94 90 87 82
2750 Spring B B B B
A (mm) 100 97 95 92
3000 Spring B B B B
A (mm) 95 90 90 84
NIGHT&DAY.5
3500 Spring V V V V
A (mm) 103 103 103 103
4000 Spring V V V V
A (mm) 103 103 103 103
4500 Spring V V V V
A (mm) 103 100 98 95
5000 Spring V V V V
A (mm) 93 88 88 80

Cod. 035163 Rev.010 del 05/11/10
USE
• It is essential to follow the
instructions given in the enclosed
“GENERAL INSTRUCTIONS FOR
SAFETY” sheet.
• In the case of a manual manoeuvre,
follow the indications described in
point 7.
• Consult the controlunit’sinstallation
and operating manual.
UTILISATION
• Suivez scrupuleusement les
prescriptionsreportéessur la feuille
jointe “REGLES GENERALES DE
SECURITE”.
• En cas de manœuvre manuelle,
suivez les indications décrites au
paragraphe 7.
• Consulter le manuel d’installation
et d’utilisation de la centrale.
ROUTINE
MAINTENANCE
(EVERY 6 MONTHS)
• Maintenance must be carried out
by qualied personnel only.
• Always disconnect the electricity
before attempting any work on the
system.
• Check tightness of the arm.
• Check arm balance.
• Check that at the end of travel the
arm is horizontal and/or vertical
• Check operation of the emergency
manoeuvre.
• Check operation of the control unit
and safety devices.
• Check the condition of the barrier
structure.
• Check the condition of the spring,
chain and relative anchorings.
MANTENIMIENTO
ORDINARIO
(CADA 6 MESES)
• El mantenimiento debe ser efectuado
sólo por personal cualicado.
• Antes de cualquier operación en la
instalación, cortar la alimentación
eléctrica.
• Comprobar el estado del apriete de
la barra.
• Comprobar el equilibrio de la barra.
• Comprobar que a tope de carrera la
barra quede horizontal y/o vertical
• Vericar el funcionamiento de la
maniobra de emergencia.
• Vericar el funcionamiento de la
centralita y de los dispositivos de
seguridad.
• Comprobar el estado de la estructura
de la barrera.
• Comprobar el estado del muelle, de la
cadena y correspondientes jaciones.
ORDENTLICHE
WARTUNG
(ALLE 6 MONATE)
• Die Wartung hat ausschließlich durch
Fachpersonal zu erfolgen.
• Vor jeglichen Eingriffen an der
Anlage ist die Stromversorgung zu
unterbrechen.
• Kontrollieren, dass der Baum korrekt
befetsigt ist.
• Ausbilancierung des Baumes
überprüfen.
• Kontrollieren, dass der Baum am
Endanschlag waagerecht oder
senkrecht ist.
• Funktionstüchtigkeit des Notmanövers
überprüfen..
• Funktionstüchtigkeit der Steuereinheit
und der Sicherheitsvorrichtungen
überprüfen.
• Zustand der Schrankenstruktur
überprüfen.
• Zustand der Feder, der Kette und
der entsprechenden Verankerungen
überprüfen.
MANUTENZIONE
ORDINARIA
(OGNI 6 MESI)
• La manutenzione deve essere
eseguita solo da personale
qualicato.
• Prima di effettuare qualsiasi
intervento sull’impianto togliere
l’alimentazione elettrica.
• Controllare lo stato del serraggio
barra.
• Controllare l’equilibratura della
barra.
• Controllare che a necorsa la barra
sia orizzontale e/o verticale
• Vericare il funzionamento della
manovra di emergenza.
• Vericare il funzionamento della
centralina e dei dispositivi di
sicurezza.
• Controllare lo stato della struttura
della barriera.
• Controllare lo stato della molla, della
catena e dei relativi ancoraggi.
BETRIEB
• Die in dem beigestellten Blatt
“ALLGEMEINE SICHERHEITSVOR-
SCHRIFTEN” enthaltenen Anleitungen
sind strikt zu befolgen.
• Beim manuellen Manövrieren sind
die unter Punkt 7beschriebenen
Anleitungen zu beachten.
• Die Installations und Bedienungs-
anleitungen der Steuereinheit nach-
schlagen.
USO
• Seguir tajantemente las indicaciones
presentadas en la hoja adjunta
“ADVERTENCIAS GENERALES
PARA LA SEGURIDAD”.
• En caso de maniobra manual seguir
las indicaciones del punto 7.
• Consultar el manual de instalación y
uso de la centralita
USO
• Seguire tassativamente le
indicazioni contenute nel
foglio allegato “AVVERTENZE
GENERALI PER LASICUREZZA”.
• In caso di manovra manuale seguire
le indicazioni descritte al punto 7.
• Consultare il manuale d’installazione
e uso della centralina.
ENTRETIEN
ORDINAIRE
(TOUS LES 6 MOIS)
• L’entretien doit être effectué
seulement par un personnel
qualié.
• Coupez l’arrivée de courant
électrique avant toute intervention
sur l’automatisme.
• Contrôlez le serrage de la lisse.
• Contrôlez l’équilibrage de la lisse.
• Contrôlez l’horizontalité et/ou
la verticalité de la lisse en n de
course.
• Vériez le fonctionnement de la
manœuvre d’urgence.
• Vérifiez le fonctionnement de
la centrale et des dispositifs de
sécurité.
•
Contrôlez la structure de la lisse.
• Contrôlez l’état du ressort,
de la chaîne et des fixations
correspondantes.
O&O s.r.l. - Via Europa, 2 - 42015 CORREGGIO (R.E.) Italy
tel. [phone] - fax [phone]
http://www.oeo.it - email: [email protected]
Società soggetta ad attività di direzione e coordinamento di SOMFY S.A.
Company subject to management and coordination activities by SOMFY S.A.
SICUREZZA GENERALE
• Si consiglia, per ragioni di
sicurezza e nel rispetto delle
normative vigenti, di utilizzare
l’apposita centralina di comando
O&O.
• L’installazione deve essere
eseguita seguendo le prescrizioni
contenute nel foglio allegato
“AVVERTENZE GENERALI PER
LA SICUREZZA”.
• I collegamenti elettrici devono
essere effettuati nel rispetto delle
disposizioni legislative vigenti.
• L’installatore deve istruire
l’utilizz a t o r e s u l c o rretto
funzionamento dell’automatismo,
sulla manovra manuale
d’emergenza e sui possibili rischi
durante il funzionamento.
• Eseguire l’analisi dei rischi
prendendo opportuni
provvedimenti per eliminarli,come
prescritto dalla direttiva macchine
2006/42/CEE, installando i
dispositivi di sicurezza.
• Prima di effettuare qualsiasi
intervento sull’impianto togliere
l’alimentazione elettrica mediante
un sezionatore lucchettabile.
GENERAL SAFETY
• For safety reasons and to
comply with current standards,
we recommend using the O&O
control unit.
• To install follow the instructions
given in the enclosed “GENERAL
INSTRUCTIONS FOR SAFETY”
sheet.
• All electrical connections must be
done in compliance with current
laws.
• The installer must instruct
the user on how to use the
automatism correctly, on the
manual emergency manoeuvre
and on the possible risks during
operation.
• Analyse the risks and take all the
appropriatemeasurestoeliminate
them, as prescribed by the
EEC machine directive 2006/42,
installing the safety devices.
• Always disconnect the electricity
before attempting any work on
the system with a lockable cut-off
switch.
SECURITE GENERALE
• Pour des raisons de sécurité et
d’observation de la législation en
vigueur, il est conseillé d’utiliser la
centrale de commande O&O.
• La pose doit s’effectuer selon
les prescriptions reportées
sur la feuille jointe “REGLES
GENERALES DE SECURITE”.
• Les branchements électriques
doivent être conformes à la
législationenvigueurenlamatière.
• L’installateur doit informer
l’utilisateur sur le fonctionnement
de l’automatisme, sur la manœuvre
manuelle d’arrêt d’urgence et sur
lesrisques liésaufonctionnement.
• L’analyse des risques implique
la mise sur pied de mesures
destinéesà éliminerlesditsrisques
comme le prévoit la directive
machines 2006/42/CEE, en
installantlesdispositifsdesécurité.
• Coupez l’arrivée de courant
électrique avant toute intervention
sur l’automatisme avec un
interrupteur verrouillable.
ALLGEMEINE SICHERHEIT
• Aus Sicherheitsgründen und zum
Einhalten der anwendbaren Gesetze
wird empfohlen, die spezielle
Steuereinheit von O&Ozuverwenden.
• Bei der Installation sind die im
beiliegenden Blatt “ALLGEMEINE
SICHERHEITSHINWEISE”
enthaltenen Vorschriften zu befolgen.
• Beim Anschluss an die Stromversorgung
sind die geltenden Gesetze zu
befolgen.
• Der Installateur hat den Anwender
bezüglich des korrekten Betriebs
des Automatismus, der manuellen
BedienungbeiStörungenundNotfällen
sowie bezüglich der möglichen
Gefahren während des Betriebs zu
unterrichten.
• Es ist eine Gefahrenanalyse
durchzuführen und es sind geeignete
Maßnahmen zum Eliminieren der
Gefahren zu treffen, wie von der
Maschinenrichtlinie 2006/42/EWG
vorgeschrieben,wobeiauchder Schub
einreguliert und die erforderlichen
Sicherheitsvorrichtungen installiert
werden müssen.
• Vor jeglichen Eingriffen an der Anlage
ist die Stromversorgung mit einen
Schlüssel-Trennschalter zu unterbrechen.
SEGURIDAD GENERAL
• Por razones de seguridad y para
respetar las normas vigentes se
aconseja utilizar la correspondiente
centralita de control O&O.
• La instalación debe efectuarse
siguiendo las prescripciones
presentadas en la hoja
adjunta“ADVERTENCIAS
GENERALES PARA LA
SEGURIDAD”.
• Las conexiones eléctricas deben
efectuarse cumpliendo las
disposiciones de ley vigentes.
• El instalador debe instruir al usuario
sobre el funcionamiento correcto
del automatismo, maniobra manual
de emergencia y posibles riesgos
durante el funcionamiento.
• Efectuar el análisis de riesgos
tomando las oportunas medidas
para eliminarlos, como prescrito
por la directiva máquina 2006/42/
CEE, instalando los dispositivos de
seguridad.
• Antes de cualquier operación en la
instalación, cortar la alimentación
eléctrica con un interruptor
seccionador.
