Oase LunAqua Power LED XL Series User manual

LunAqua Power LED XL

--
2
A
LAA0049
B
LAA0052

--
3
C
LAA0053
D
LAA0050
E
PLX0004

--
4
F
LAA0048
G
LAA0051

-DE -
5
-DE -
Original Gebrauchsanleitung
WARNUNG
•Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen.
•Kinder dürfen nicht mit dem Gerät spielen.
•Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be-
aufsichtigung durchgeführt werden.
•Gerät nur anschließen, wenn die elektrischen Daten von Gerät und
Stromversorgung übereinstimmen. Die Gerätedaten befinden sich
auf dem Typenschild am Gerät, auf der Verpackung oder in dieser
Anleitung.
•Tod oder schwere Verletzungen durch Stromschlag sind möglich!
Bevor Sie ins Wasser greifen, Geräte im Wasser mit einer Spannung
>12 V AC oder >30 V DC vom Stromnetz trennen.
•Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse
beschädigt sind.
•Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät
entsorgen.
Sicherheitshinweise
Vorschriftsmäßige elektrische Installation
•Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elek-
trofachkraft vorgenommen werden.
•Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft
umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen,
Vorschriften und Bestimmungen.
•Der Anschluss des Gerätes ist nur erlaubt, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstim-
men. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung.
•Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet
sein (spritzwassergeschützt).
•Offene Stecker und Buchsen vor Feuchtigkeit schützen.

-DE -
6
Sicherer Betrieb
•Gerät nicht an der elektrischen Leitung tragen oder ziehen.
•Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.
•Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben
lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren.
•Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden.
•Betreiben Sie das Gerät nur mit dem zulässigen Treiber.
•Niemals technische Änderungen am Gerät vornehmen.
•Nicht direkt in die Lichtquelle blicken.
Hinweise zu dieser Gebrauchsanleitung
Willkommen bei OASE Living Water. Mit dem Kauf des Produkts LunAqua Power LED XL haben Sie eine gute Wahl
getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
Symbole in dieser Anleitung
Warnhinweise
Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen.
WARNUNG
•Bezeichnet eine möglicherweise gefährliche Situation.
•Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein.
HINWEIS
Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden
dienen.
Weitere Hinweise
A Verweis auf eine Abbildung, z. B. Abbildung A.
→Verweis auf ein anderes Kapitel.
Lieferumfang
A
A
LunAqua Power LED XL
1
1 × Leuchte
2
1 × Halterung
3
2 × Vierkantmutter
4
2 × Klemmschraube
5
1 × Erdspieß

-DE -
7
Produktbeschreibung
LunAqua Power LED XL ist eine robuste Leuchte mit LED-Leuchtmittel, die den einfachen und sicheren Betrieb über
und unter Wasser (bis zu 4 m) erlaubt.
Zubehör
LunAqua Power LED Kabel 10 m (42636) als Verlängerungsleitung zwischen Treiber und Leuchte.
Bestimmungsgemäße Verwendung
LunAqua Power LED XL ausschließlich wie folgt verwenden:
•Für den Einsatz in Springbrunnenanlagen und Teichen.
•Für den Einsatz über und unter Wasser.
•Betrieb unter Einhaltung der technischen Daten. (→ Technische Daten)
•Anschluss an einen geeigneten OASE-Treiber.
Aufstellen und Anschließen
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!
•Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.
•Vor Arbeiten am Gerät Netzspannung abschalten.
HINWEIS
Das Gerät ist empfindlich. Harte Stöße und Erschütterungen können mechanische oder elektronische Teile
beschädigen.
•Harte Stöße und Erschütterungen des Geräts vermeiden.
Das Gerät kann im Wasser oder außerhalb des Wassers aufgestellt werden.
•Das Gerät niemals abdecken, sonst besteht Brandgefahr.
•Bei Aufstellung außerhalb vom Wasser muss ein Sicherheitsabstand von mindestens 50 cm zu brennbarem Material
eingehalten werden.
•Das Gerät waagerecht und standsicher auf festem Untergrund aufstellen.
•Bei Aufstellung außerhalb vom Wasser kann der Erdspieß verwendet werden.
Aufstellen mit Erdspieß
So gehen Sie vor:
B
1. An beiden Seiten eine Vierkantmutter in die Leuchte einsetzen.
2. Klemmschrauben mit ein paar Drehungen in die Vierkantmuttern einschrauben, dann die Leuchte in die Halterung
setzen.
– Bei Bedarf die Neigung der Leuchte einstellen. (→ Neigung der Leuchte einstellen)
3. Klemmschrauben festdrehen.
4. Erdspieß in den Boden stecken.
5. Gerät auf den Erdspieß stecken.

-DE -
8
Wand- oder Bodenbefestigung
Die mitgelieferte Halterung dient der Befestigung der Leuchte, wahlweise an einer tragfähigen Wand oder auf dem Bo-
den (fester Untergrund).
•Eine Befestigung an der Decke ist nicht zulässig.
So gehen Sie vor:
C
1. Zwei Löcher mit dem angegebenen Abstand bohren.
2. Halterung befestigen.
– Geeignetes Befestigungsmaterial verwenden.
3. Auf beiden Seiten eine Vierkantmutter in die Leuchte einsetzen.
4. Klemmschrauben auf beiden Seiten mit ein paar Drehungen in die Vierkantmuttern einschrauben, dann die Leuchte
auf die Halterung setzen.
– Bei Bedarf die Neigung der Leuchte einstellen. (→ Neigung der Leuchte einstellen)
5. Klemmschrauben festdrehen.
Neigung der Leuchte einstellen
So gehen Sie vor:
D
1. Auf beiden Seiten die Klemmschrauben an der Leuchte lösen.
2. Leuchte wunschgemäß neigen.
3. Klemmschrauben wieder anziehen.
Anschlüsse herstellen
F
•Jede Leuchte kann entweder direkt oder mit Hilfe einer oder mehrerer Verlängerungsleitungen LunAqua Power LED
Kabel 10 m (42636) an den Treiber angeschlossen werden. Die maximale Leitungslänge zwischen einer Leuchte und
dem Treiber darf 45 m nicht überschreiten.
•Die max. Anschlussleistung des Treibers darf nicht überschritten werden. (→Gebrauchsanleitung Treiber)
•Die Abbildung zeigt beispielhaft den Anschluss von Leuchten an einem Treiber. Je nach Leuchte und Treiber sind
andere Anschlussvarianten möglich.
So gehen Sie vor:
E
1. Die Schutzkappe am Treiber entfernen.
2. Steckverbinder aufstecken und mit den beiden Schrauben sichern (max. 2.0 Nm).
– Die Gummidichtung muss sauber sein und passgenau sitzen.
– Eine beschädigte Gummidichtung ersetzen.
Inbetriebnahme
Die Leuchte wird über den Treiber gesteuert. (→Gebrauchsanleitung des verwendeten OASE Treibers)
Störungsbeseitigung
Störung
Ursache
Abhilfe
Leuchte leuchtet nicht
Leuchte nicht angeschlossen / Versorgungs-
spannung fehlt
Alle Leitungen und Anschlüsse kontrollieren
Treiber defekt
Treiber ersetzen
Leuchte defekt
Leuchte ersetzen
Leuchtstärke der Leuchte lässt nach
Lampenglas verschmutzt
Lampenglas reinigen
Bei starker Wärmeentwicklung wird die Leucht-
stärke durch den Übertemperaturschutz auto-
matisch reduziert
Leuchte abkühlen lassen. Aus der Nähe von
zusätzlichen Wärmequellen fernhalten
Wasser im Leuchtengehäuse
Dichtung defekt
Dichtung kontrollieren

-DE -
9
Reinigung
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!
•Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.
•Vor Arbeiten am Gerät Netzspannung abschalten.
Reinigen Sie das Gerät bei Bedarf mit klarem Wasser und mit einer weichen Bürste.
•Darauf achten, dass keine Feuchtigkeit in das Gerät gelangt.
Lampenglas ersetzen
So gehen Sie vor:
G
1. Schrauben lösen und das Oberteil entfernen.
2. Lampenglas und den O-Ring entfernen.
3. Lampenglas ersetzen.
4. Leuchte in umgekehrter Reihenfolge zusammenbauen.
Lagern/Überwintern
Das Gerät muss deinstalliert und trocken gelagert werden, wenn die zulässige Wassertemperatur oder Umge-
bungstemperatur nicht gegeben ist. (→ Technische Daten)
Ersatzteile
Mit Originalteilen von OASE bleibt das Gerät sicher und ar-
beitet weiterhin zuverlässi
g.
Ersatzteilzeichnungen und Ersatzteile finden Sie auf unse-
rer Internetseite.
www.oase-livingwater.com/ersatzteile
Entsorgung
HINWEIS
Dieses Gerät darf nicht als Hausmüll entsorgt werden.
•Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesy-
stem entsorgen.

-DE -
10

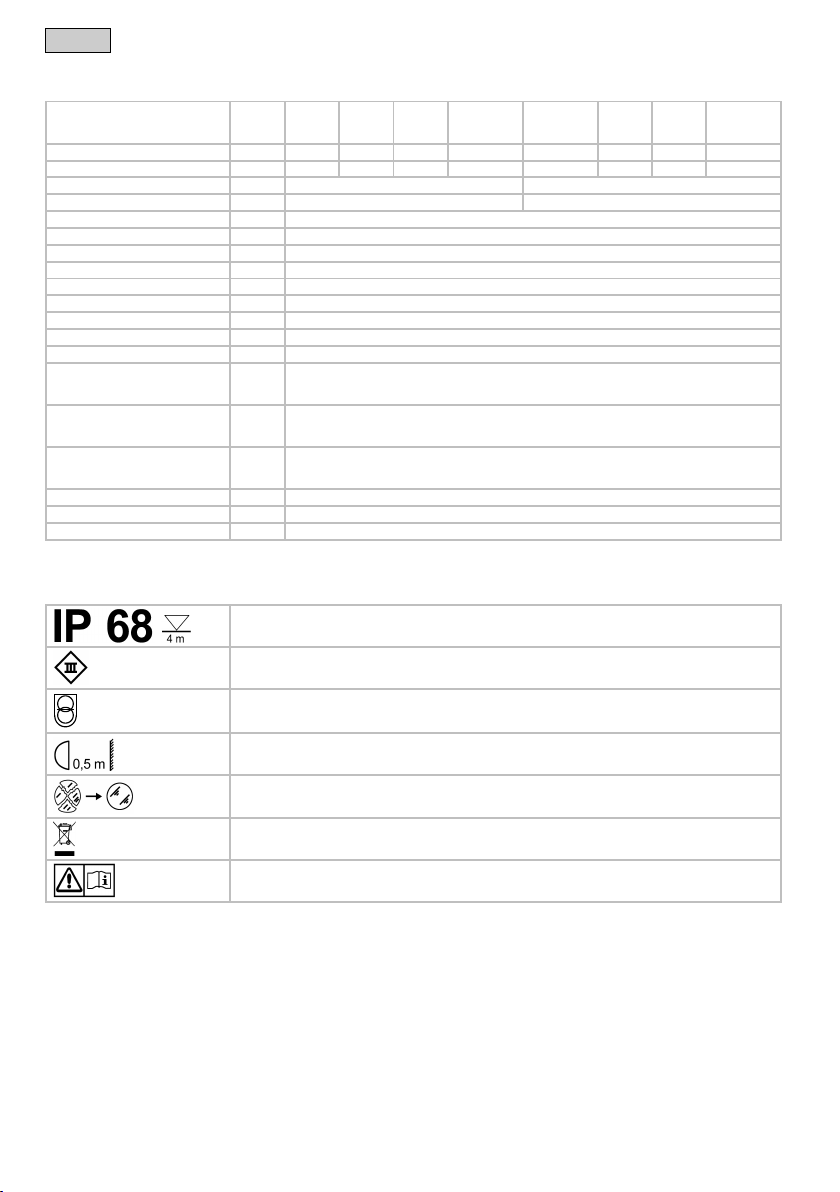

Technische Daten
LunAqua Power LED XL
3000
Narrow
Spot
3000
Spot
3000
Flood
3000
Wide
Flood
4000
Narrow
Spot
4000
Spot
4000
Flood
4000
Wide
Flood
Artikelnummer
—
51968
57763
57762
57764
51970
51971
51969
51978
Ausstrahlwinkel
°
10
15
30
45
10
15
30
45
Lichtstrom
lm
1250
1350
Farbtemperatur weiße LEDs
K
3000 ±200
4000 ±200
Anschlussspannung
V DC
24
Stromaufnahme
mA
625
Leistungsaufnahme
W
15
Schutzklasse
—
IP 68
Übertemperaturschutz
—
Ja
Energieeffizienzklasse
—
A+
Anzahl weiße LEDs
—
8
Maximale Lebensdauer
h
50000
Maximale Tauchtiefe
m
4
Zulässige Wassertemperatur
(bei Betrieb im Wasser, Produkt im
aktiven Zustand)
°C
+4 … +35
Zulässige Umgebungstemperatur
(bei Betrieb außerhalb des Was-
sers, Produkt im aktiven Zustand)
°C
-10 … +40
Lagerungstemperatur
(Produkt im inaktiven Zustand =
stromlos)
°C
-20 … +70
Abmessungen (L × B × H)
mm
145 × 160 × 182
Kabellänge
m
5
Gewicht
kg
1,6
Symbole auf dem Gerät
Wasserdicht bis 4 m Tiefe
Schutzklasse III, Schutz durch Kleinspannung
Betrieb nur mit Sicherheitstransformator
Der kleinste Abstand zum beleuchteten Gegenstand muss 0,5 m betragen
Ersetze jede zersprungene Glasscheibe
Nicht mit normalem Hausmüll entsorgen
Gebrauchsanleitung lesen und beachten

-EN -
11
-EN -
Translation of the original Operating Instructions
WARNING
•This unit can be used by children aged 8 and above and by per-
sons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they are supervised or have been
instructed on how to use the unit in a safe way and they understand
the hazards involved.
•Do not allow children to play with the unit.
•Only allow children to carry out cleaning and user maintenance un-
der supervision.
•Only connect the unit if the electrical data of the unit and the power
supply correspond. The unit data is to be found on the unit type plate,
on the packaging or in this manual.
•Possible death or severe injury from electrocution! Before reaching
into the water, always disconnect all units in the water that have a
voltage of >12 V AC or >30 V DC from the power supply.
•Do not use the unit if electrical cables or housings are damaged.
•A damaged connection cable cannot be replaced. Dispose of the
unit.
Safety information
Correct electrical installation
•Electrical installations must meet the national regulations and may only be carried out by a qualified electrician.
•A person is regarded as a qualified electrician if, due to his/her vocational education, knowledge and experience, he
or she is capable of and authorised to judge and carry out the work commissioned to him/her. This also includes the
recognition of possible hazards and the adherence to the pertinent regional and national standards, rules and regula-
tions.
•The device may only be connected if the electrical data of the device and the power supply coincide. The device data
is to be found on the device type plate, on the packaging or in this manual.
•For your own safety, please consult a qualified electrician.
•Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use (splash-proof).
•Protect open plugs and sockets from moisture.

-EN -
12
Safe operation
•Never carry or pull the unit by the electrical cable.
•Route cables such that they are protected from damage and do not present a tripping hazard.
•Only carry out work on the unit that is described in this manual. If problems cannot be overcome, please contact an
authorised customer service point or, if in doubt, the manufacturer.
•Only use original spare parts and accessories for the unit.
•Only operate the unit with the suitable driver.
•Never carry out technical changes to the unit.
•Do not look directly into the light source.
Information about these operating instructions
Welcome to OASE Living Water. You made a good choice with the purchase of this product LunAqua Power LED XL.
Prior to commissioning the unit, please read the instructions of use carefully and fully familiarise yourself with the unit.
Ensure that all work on and with this unit is only carried out in accordance with these instructions.
Adhere to the safety information for the correct and safe use of the unit.
Keep these instructions in a safe place! Please also hand over the instructions when passing the unit on to a new
owner.
Symbols used in these instructions
Warnings
The warning information is categorised by signal words, which indicate the extent of the hazard.
WARNING
•Indicates a possibly hazardous situation.
•Non-observance may lead to death or serious injuries.
NOTE
Information for the purpose of clarification or for preventing possible damage to assets or to the environment.
Additional information
A Reference to a figure, e.g. Fig. A.
→Reference to another section.
Scope of delivery
A
A
LunAqua Power LED XL
1
1 × spotlight
2
1 × holding fixture
3
2 × square nut
4
2 × clamping screw
5
1 × ground stake

-EN -
13
Product Description
LunAqua Power LED XL is a sturdy spotlight with LED lamps permitting simple and safe operation above and below
water (up to 4 m).
Accessories
LunAqua Power LED Cable 10 m (42636) as extension cable between driver and spotlight.
Intended use
Exclusively use the LunAqua Power LED XL as follows:
•For use in water fountain systems and ponds.
•For use above and under water.
•Operate in accordance with instructions. (→ Technical data)
•Connection to a suitable OASE driver.
Installation and connection
WARNING
Possible death or severe injury from hazardous electrical voltage!
•Prior to reaching into the water, isolate (switch off and disconnect) all units/devices used in the water.
•Isolate the device (disconnect from the power supply) before carrying out any work on it.
NOTE
The unit is sensitive. Hard impacts and vibrations may damage mechanical or electronic components.
•Protect the unit from hard impacts or vibration.
The device can be installed in or outside of the water.
•Never cover the unit, as this will result in a risk of fire.
•For installation outside of the water, keep a minimum safety distance of 50 cm from combustible material.
Place the unit horizontally on the ground ensuring its stable position.
•A ground stake can be used for installation outside of the water.
Installation with the ground stake
How to proceed:
B
1. Insert a square nut into the spotlight on both sides.
2. Turn the clamping screws into the square nuts by several rotations, then insert the spotlight in the holding fixture.
– If necessary, adjust the tilt of the spotlight. (→ Adjusting the tilt of the spotlight)
3. Tighten the clamping screws.
4. Insert the ground stake in the ground.
5. Install the unit on the ground stake.

-EN -
14
Wall or floor installation
The supplied holding fixture is intended for fastening the spotlight, either on a stable wall or on the ground (stable sub-
strate).
•It is not permissible to fasten the driver to the ceiling.
How to proceed:
C
1. Drill two holes with the indicated spacing.
2. Fasten the holding fixture.
– Use suitable fastening materials.
3. Insert a square nut into the spotlight on both sides.
4. Turn the clamping screws into the square nuts by several rotations on both sides, then insert the spotlight in the
holding fixture.
– If necessary, adjust the tilt of the spotlight. (→ Adjusting the tilt of the spotlight)
5. Tighten the clamping screws.
Adjusting the tilt of the spotlight
How to proceed:
D
1. Loosen the clamping screws on the spotlight on both sides.
2. Tilt the spotlight as required.
3. Retighten the clamping screws.
Establishing the connections
F
•Each spotlight can be connected to the driver directly or with the aid of one or more 10 m LunAqua Power LED
extension cables (42636). The maximum cable length between spotlight and driver must not exceed 45 m.
•Do not exceed the max. connected load of the driver. (→Driver operating manual)
•This figure shows an example of how to connect spotlights to a driver. Depending on the spotlight and the driver,
different connection variants are possible.
How to proceed:
E
1. Remove the protection cap from the driver.
2. Fit the plug connector and secure with the two screws (max. 2.0 Nm).
– Ensure that the rubber seal is clean and fits exactly.
– Replace the rubber seal if damaged.
Commissioning/start-up
The spotlight is controlled via the driver. (→Operating manual of the OASE driver in use)
Remedy of faults
Malfunction
Cause
Remedy
Spotlight is not lit
Spotlight not connected / no supply voltage
Check all cables and connections.
Driver defective
Replace the driver.
Spotlight defective
Replace the spotlight.
Strength of the spotlight decreased
Lamp glass soiled
Clean lamp glass
In the event of severe heat build-up, the
strength of the light is automatically reduced by
the over temperature protection system
Allow the spotlight to cool down. Keep away
from additional heat sources
Water in the spotlight housing
Seal defective
Check seal

-EN -
15
Cleaning
WARNING
Possible death or severe injury from hazardous electrical voltage!
•Prior to reaching into the water, isolate (switch off and disconnect) all units/devices used in the water.
•Isolate the device (disconnect from the power supply) before carrying out any work on it.
If necessary, clean the unit with clear water using a soft brush.
•Ensure that no moisture can enter the unit.
Replacing the lamp glass
How to proceed:
G
1. Undo the screws and remove the top section.
2. Remove the lamp glass and the O-ring.
3. Replace the lamp glass.
4. Assemble the spotlight in the reverse order.
Storage/overwintering
If the water or ambient temperature is outside the permissible temperature range, deinstall the unit and store it in a dry
place. (→ Technical data)
Spare parts
The use of original parts from OASE ensures continued
safe and reliable operation of the unit.
Please visit our website for spare parts drawings and spare
parts.
www.oase-livingwater.com/spareparts
Disposal
NOTE
Do not dispose of this unit with domestic waste.
•Render the unit unusable beforehand by cutting the cables and dispose of the unit via the return system
provided for this purpose.

-EN -
16
Technical data
LunAqua Power LED XL
3000
Narrow
Spot
3000
Spot
3000
Flood
3000
Wide
Flood
4000
Narrow
Spot
4000
Spot
4000
Flood
4000
Wide
Flood
Article number
—
51968
57763
57762
57764
51970
51971
51969
51978
Light angle
°
10
15
30
45
10
15
30
45
Light flux
lm
1250
1350
Colour temperature of white LEDs
K
3000 ±200
4000 ±200
Mains voltage
V DC
24
Current consumption
mA
625
Power consumption
W
15
Protection class
—
IP 68
Excess temperature protection
—
Yes
Energy efficiency class
—
A+
Number of white LEDs
—
8
Maximum operating life
h
50000
Maximum submersion depth
m
4
Permissible water temperature
(operation in water, product active)
°C
+4 … +35
Permissible ambient temperature
(operation outside the water, prod-
uct active)
°C
-10 … +40
Storage temperature
(product inactive = disconnected
from the power supply)
°C
-20 … +70
Dimensions (L × W × H)
mm
145 × 160 × 182
Cable length
m
5
Weight
kg
1.6
Symbols on the unit
Submersible to 4 m depth
Protection class II, protection through extra-low voltage
Operation is only permitted with a safety transformer
The smallest distance to the illuminated object must be 0.5 m.
Replace all broken glass
Do not dispose of with household waste.
Read and adhere to the instructions for use.

-FR -
17
-FR -
Traduction de la notice d'emploi originale
AVERTISSEMENT
•Attention :
Dans le cas où cet appareil serait utilisé par des mineurs de moins
de 8 ans ainsi que par des personnes souffrant d'un handicap men-
tal ou plus généralement par des personnes manquant d'expé-
rience, un adulte averti devra être présent, qui renseignera le mi-
neur ou la personne fragilisée concernée sur le bon emploi de ce
matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne
pas laisser un enfant sans surveillance pour le nettoyage ou l'entre-
tien.
•Ne brancher l'appareil que lorsque les caractéristiques électriques
de l'appareil et de l'alimentation électrique correspondent. Les carac-
téristiques de l'appareil sont indiquées sur la plaque signalétique de
l'appareil, sur l'emballage ou dans cette notice d'emploi.
•La mort ou des blessures graves par choc électrique sont possibles
! Avant de mettre les mains dans l'eau, débranchez les appareils
dans l'eau d'une tension >12 V CA ou >30 V CC.
•Ne pas utiliser l'appareil lorsque les câbles électriques ou les boîtiers
sont endommagés.
•Un câble de raccordement endommagé ne peut pas être remplacé.
Mettre l'appareil au rebut.
Consignes de sécurité
Installation électrique correspondant aux prescriptions
•Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusive-
ment réservée à un technicien électricien.
•Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser
les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience.
Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes régio-
nales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.
•Le raccordement de l'appareil est autorisé uniquement lorsque les caractéristiques électriques de l'appareil et de
l'alimentation électrique correspondent. Les caractéristiques de l'appareil sont indiquées sur la plaque signalétique de
l'appareil, sur l'emballage ou dans cette notice d'emploi.
•En cas de questions et de problèmes, prière de vous adresser à un technicien électricien.
•Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation
en extérieur (protégé contre les projections d'eau).
•Protéger les prises ouvertes et les prises femelles de l’humidité.

-FR -
18
Exploitation sécurisée
•Ne pas porter ou tirer l'appareil par les câbles électriques.
•Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que
personne ne puisse trébucher.
•Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible
de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur.
•N’utiliser que des pièces de rechange et des accessoires d’origine pour l’appareil.
•Utiliser l'appareil uniquement avec le pilote d'alimentation agrée.
•Ne jamais procéder à des modifications techniques sur l’appareil.
•Ne jamais regarder directement dans la source lumineuse.
Remarques relatives à cette notice d'emploi
Bienvenue chez OASE Living Water. Avec l'acquisition du produit, LunAqua Power LED XL vous avez fait le bon
choix.
Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous
les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes.
Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.
Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre égale-
ment cette notice d'emploi.
Symboles dans cette notice d'emploi
Avertissements
Dans cette notice, les avertissements sont classés par mots de signalisation qui indiquent l'ampleur du risque.
AVERTISSEMENT
•signale une situation éventuellement dangereuse.
•Le non-respect risque d'entraîner la mort ou des blessures graves.
REMARQUE
Informations permettant d’assurer une meilleure compréhension et d’éviter des dommages matériels ou envi-
ronnementaux.
Autres remarques
A Renvoi à l'illustration, p. ex. Figure A.
→Renvoi à un autre chapitre.
Pièces faisant partie de la livraison
A
A
LunAqua Power LED XL
1
1 x lampe
2
1 x support
3
2 x écrous carrés
4
2 x vis de blocage
5
1 × piquet

-FR -
19
Description du produit
LunAqua Power LED XL est une lampe robuste dotée d’un éclairage LED qui fonctionne de manière simple et sécurisé
sous l’eau (jusqu’à 4 m) et hors de l’eau.
Accessoires
Câble LunAqua Power LED de 10 m (42636) comme rallonge entre le pilote d’alimentation et la lampe.
Utilisation conforme à la finalité
Exclusivement utiliser LunAqua Power LED XL comme suit :
•Pour une utilisation dans des installations à jet d'eau et des étangs/bassins.
•Pour une utilisation au dessus de l'eau et sous l'eau.
•Exploitation dans le respect des données techniques. (→ Caractéristiques techniques)
•Raccordement à un pilote d’alimentation OASE approprié.
Mise en place et raccordement
AVERTISSEMENT
La mort ou des blessures graves dues à une tension électrique dangereuse !
•Toujours couper l'alimentation électrique de tous les appareils se trouvant dans l'eau avant tout contact
avec l’eau.
•Couper la tension secteur avant toute exécution de travaux sur l'appareil.
REMARQUE
L’appareil est sensible. Des secousses et des impacts violents peuvent endommager les composants électro-
niques ou mécaniques.
•Éviter de soumettre l'appareil à des secousses et des impacts violents.
L’appareil est installable soit sous l'eau soit hors de l'eau.
•Ne jamais recouvrir l’appareil, sinon il y a un risque d’incendie.
•Lors d'une installation hors de l'eau, il est nécessaire de respecter impérativement une distance de sécurité d'au
moins 50 cm par rapport aux matériaux combustibles.
Placer l'appareil à l'horizontale et de manière à ce qu'il soit stable sur une surface d'appui solide.
•Si l’appareil est installé hors de l’eau, il est possible d’utiliser le piquet.
Mise en place avec le piquet de mise en terre
Voici comment procéder :
B
1. Installer un écrou carré sur les deux côtés de la lampe
2. Visser les vis de blocage dans les écrous carrés en quelques tours, puis placer la lampe sur le support.
– Si besoin, régler l'inclinaison de l'élément d'éclairage. (→ Régler l'inclinaison de l'élément d'éclairage)
3. Serrer les vis de blocage.
4. Planter le piquet de mise en terre au sol.
5. Placer l'appareil sur le piquet de mise en terre.

-FR -
20
Fixation au mur ou au sol
Le support fourni sert à fixer la lampe soit sur un mur porteur soit au sol (fondation solide).
•Toute fixation au plafond est interdite.
Voici comment procéder :
C
1. Percer deux trous à la distance indiquée.
2. Fixer le support.
– Utiliser un matériau de fixation approprié.
3. Installer un écrou carré sur les deux côtés de la lampe.
4. Visser les vis de blocage dans les écrous carrés des deux côtés en quelques tours, puis placer la lampe sur le sup-
port.
– Si besoin, régler l'inclinaison de l'élément d'éclairage. (→ Régler l'inclinaison de l'élément d'éclairage)
5. Serrer les vis de blocage.
Régler l'inclinaison de l'élément d'éclairage
Voici comment procéder :
D
1. Desserrer les vis de blocage des deux côtés de la lampe.
2. Incliner la lampe comme voulu.
3. Resserrer les vis de blocage.
Effectuer les raccordements
F
•Chaque lampe peut être raccordée directement ou à l'aide d'une ou plusieurs rallonges câble LunAqua Power LED
10 m (42636) au pilote d'alimentation. La longueur maximale de raccordement entre une lampe et le pilote d'alimen-
tation ne doit pas dépasser 45 m.
•La puissance de raccordement max. du pilote d’alimentation ne doit pas être dépassée. (→Notice d’utilisation du
pilote d’alimentation)
•L’illustration montre en exemple le raccordement des lampes à un pilote d’alimentation. D’autres possibilités de rac-
cordement sont possibles en fonction de la lampe et du pilote d’alimentation.
Voici comment procéder :
E
1. Enlever le capuchon sur le pilote d'alimentation.
2. Brancher le connecteur et le sécuriser à l'aide des deux vis (max. 2.0 Nm).
– Le joint en caoutchouc doit être propre et parfaitement logé.
– Remplacer tout joint en caoutchouc endommagé.
Mise en service
La lampe est contrôlée par l’intermédiaire du pilote d’alimentation. (→Notice d’utilisation du pilote d’alimentation OASE
utilisé)
Dépannage
Défaut
Cause
Remède
La lampe n'est pas allumée
La lampe n'est pas branchée / tension d’ali-
mentation manquante
Contrôler toutes les lignes et les raccorde-
ments
Pilote d'alimentation défectueux
Remplacer le pilote d'alimentation
Lampe défectueuse
Remplacer la lampe
L’intensité de la lampe diminue
Le verre de la lampe est encrassé
Nettoyer le verre de la lampe
En cas de dégagement de chaleur élevé, l’in-
tensité de la lampe est réduite automatique-
ment grâce à la protection contre la surchauffe
Laisser refroidir la lampe. Tenir à distance des
sources de chaleur supplémentaires
Présence d'eau dans le corps du luminaire
Joint d'étanchéité défectueux
Contrôler le joint
