Oase ProMax Pressure 6000/8 User manual

43923_Oase_GA_ProMax_Pressure-PressureWell-6000-8_DE_A5_1015 6.indd 1 13.10.15 14:16
ProMax Pressure 6000/8
ProMax Pressure Well 6000/8
Automatic
PressurePressurePressurePressurePressure
Automatic

2 ProMax Pressure Automatic 6000/8, Pressure Well Automatic 6000/8
A
B
POX0020
POX0023


3
C
D
POX0024
POX0021
E
POX0022

4 ProMax Pressure Automatic 6000/8, Pressure Well Automatic 6000/8
Original Gebrauchsanleitung
WARNUNG
•Dieses Gerät kann von Kin-
dern ab 8 Jahren und darüber
sowie von Personen mit ver-
ringerten physischen, senso-
rischen oder mentalen Fähig-
keiten oder Mangel an Erfah-
rung und Wissen benutzt wer-
den, wenn sie beaufsichtigt
oder bezüglich des sicheren
Gebrauchs des Gerätes un-
terwiesen wurden und die
daraus resultierenden Gefah-
ren verstehen.
•Kinder dürfen nicht mit dem
Gerät spielen.
•Reinigung und Benutzerwar-
tung dürfen nicht von Kindern
ohne Beaufsichtigung durch-
geführt werden.
•Das Gerät muss über eine
Fehlerstrom-Schutzeinrich-
tung mit einem Bemessungs-
fehlerstrom von maximal
30 mA abgesichert sein.
•Gerät nur anschließen, wenn
die elektrischen Daten von
Gerät und Stromversorgung
übereinstimmen. Die Geräte-
daten befinden sich auf dem
Typenschild am Gerät, auf
der Verpackung oder in die-
ser Anleitung.
•Tod oder schwere Verletzun-
gen durch Stromschlag sind
möglich! Bevor Sie ins Was-
ser greifen, Geräte im Wasser
mit einer Spannung >12 V AC
oder >30 V DC vom Strom-
netz trennen.
•Gerät nur betreiben, wenn
sich keine Personen im Was-
ser aufhalten.
•Eine beschädigte Netzan-
schlussleitung sofort durch
OASE, einen autorisierten
Kundendienst oder eine qua-
lifizierte Elektrofachkraft er-
setzen lassen, um Gefahren
durch Stromschlag zu vermei-
den.
SICHERHEITSHINWEISE
Elektrischer Anschluss
•Verlängerungsleitungen und Stromver-
teiler (z. B. Steckdosenleisten) müssen
für die Verwendung im Freien geeignet
sein (spritzwassergeschützt).
•Steckerverbindungen vor Feuchtigkeit
schützen.
•Gerät nur an einer vorschriftsmäßig in-
stallierten Steckdose anschließen.
Sicherer Betrieb
•Bei defektem Gehäuse darf das Gerät
nicht betrieben werden.
•Bei defekter elektrischer Leitung darf
das Gerät nicht betrieben werden.

5
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
•Gerät nicht an der elektrischen Leitung
tragen oder ziehen.
•Leitungen geschützt vor Beschädigun-
gen verlegen und darauf achten, dass
niemand darüber fallen kann.
•Niemals technische Änderungen am
Gerät vornehmen.
•Nur die Arbeiten am Gerät durchführen,
die in dieser Anleitung beschrieben
sind. Wenn sich Probleme nicht behe-
ben lassen, eine autorisierte Kunden-
dienststelle oder im Zweifelsfall den
Hersteller kontaktieren.
•Nur Original-Ersatzteile und -Zubehör
für das Gerät verwenden.
ÜBER DIESE GEBRAUCHSANLEI-
TUNG
Willkommen bei OASE Living Water. Mit
dem Kauf des Produkts ProMax Pres-
sure Automatic 6000/8, Pressure Well
Automatic 6000/8 haben Sie eine gute
Wahl getroffen.
Lesen Sie vor der ersten Benutzung des
Gerätes die Anleitung sorgfältig und ma-
chen Sie sich mit dem Gerät vertraut. Alle
Arbeiten an und mit diesem Gerät dürfen
nur gemäß der vorliegenden Anleitung
durchgeführt werden.
Beachten Sie unbedingt die Sicherheits-
hinweise für den richtigen und sicheren
Gebrauch.
Bewahren Sie diese Anleitung sorgfältig
auf. Bei Besitzerwechsel geben Sie bitte
die Anleitung weiter.
Symbole in dieser Anleitung
Warnhinweise
Die Warnhinweise in dieser Anleitung sind
durch Signalworte klassifiziert, die das
Ausmaß der Gefährdung anzeigen.
WARNUNG
•Bezeichnet eine möglicherweise
gefährliche Situation.
•Bei Nichtbeachtung kann Tod oder
schwerste Verletzung die Folge sein.
HINWEIS
Informationen, die zum besseren Ver-
ständnis oder der Vorbeugung möglicher
Sach- oder Umweltschäden dienen.
Weitere Hinweise
A Verweis auf eine Abbildung, z. B.
Abbildung A.
→Verweis auf ein anderes Kapitel.
PRODUKTBESCHREIBUNG
Übersicht
A
ProMax
Pressure
Automatic
6000/8
Well
6000/8
1
Befesti-
gungsösen für
Seil
•
•
2
Anschluss
Druckseite
30,9 mm (1")
•
•
3
Netzan-
schlussleitung
•
•
4
Sieb Saug-
seite
•
•
5
Pumpenfuß
•
•
6
Standfuß
•
–
7
Aufstellfüße
•
–
8
Gummipuffer
zur Lagerung
der
Pumpe bei
horizontaler
Aufstellung
•
–
9
Befestigungs-
seil, 20 m
•
•

6 ProMax Pressure Automatic 6000/8, Pressure Well Automatic 6000/8
Bestimmungsgemäße Verwendung
ProMax Pressure Automatic 6000/8,
Pressure Well Automatic 6000/8, "Gerät"
genannt, darf ausschließlich wie folgt ver-
wendet werden:
•Fördern von klarem Wasser oder Re-
genwasser.
•Bewässern und Gießen.
•Wasserentnahme aus Regentonnen
oder Zisternen.
•Betrieb unter Einhaltung der techni-
schen Daten.
Möglicher Fehlgebrauch
Für das Gerät gelten folgende Einschrän-
kungen:
•Nicht geeignet für Salzwasser.
•Nicht geeignet für Trinkwasser.
•Nicht im Langzeitbetrieb (z. B. Dauer-
umwälzbetrieb im Teich) verwenden.
•Nicht für gewerbliche oder industrielle
Zwecke verwenden.
•Nicht in Verbindung mit Chemikalien,
Lebensmitteln, leicht brennbaren oder
explosiven Stoffen einsetzen.
•Nicht an die Trinkwasserversorgung an-
schließen.
AUFSTELLEN UND ANSCHLIEßEN
Druckschlauch anschließen
Die Förderleistung ist optimal bei einem
Schlauchinnendurchmesser von 25 mm
(1").
So gehen Sie vor:
B
1.Schutzkappe abziehen.
2.Druckschlauch mit dem Anschluss
Druckseite verbinden.
– Empfehlung: Schnellkupplung ver-
wenden.
Pumpe in Bohrbrunnen oder Schacht
aufstellen

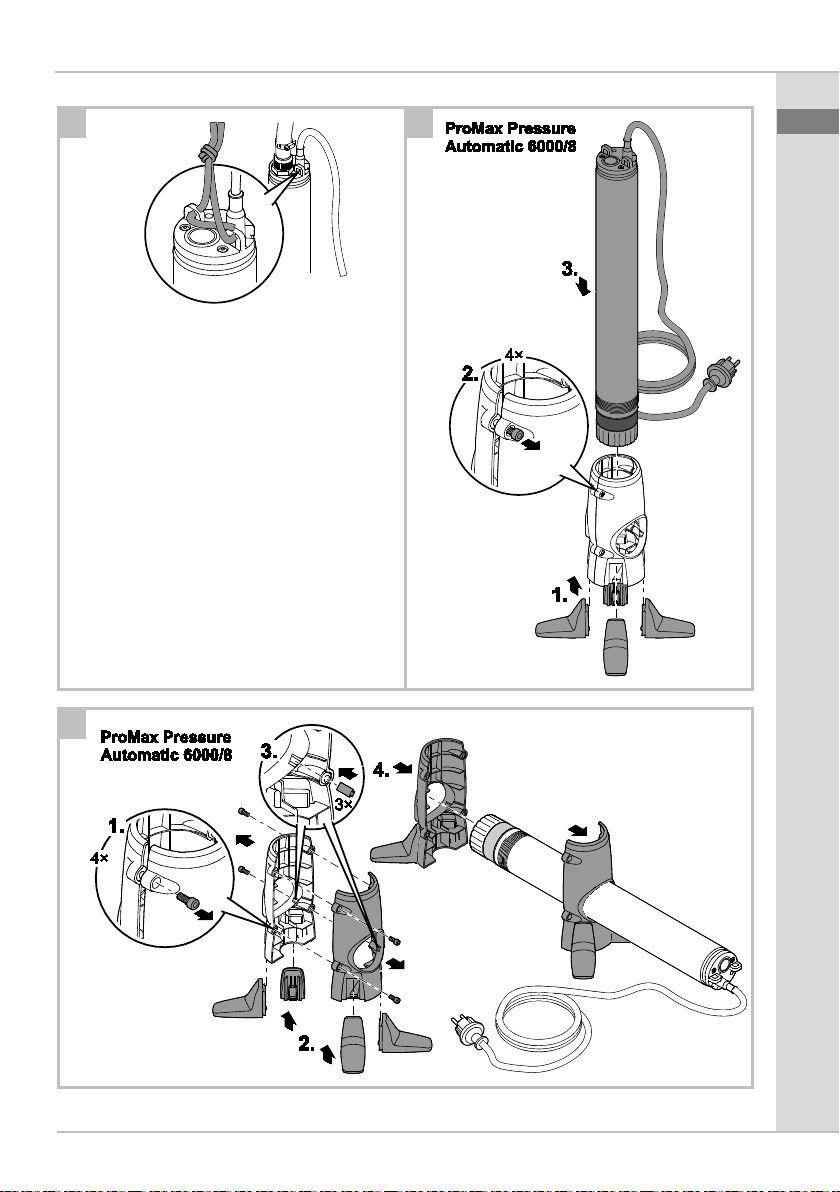

C
•Befestigungsseil mit doppeltem Knoten
an den Ösen befestigen und die Pumpe
in den Bohrbrunnen oder Schacht her-
ablassen.
•Die Pumpe mit einem Abstand von min-
destens 1 m zum Grund mit dem Befe-
stigungsseil fixieren.
– Dadurch wird das Ansaugen von
Schmutzpartikeln vermieden.
•Das Sieb der Saugseite muss minde-
stens 150 mm unter dem Wasserspie-
gel liegen.
•Nicht an der Netzanschlussleitung tra-
gen.
•Ab 5 m Bohrbrunnen- oder Schachttiefe
die Netzanschlussleitung im Abstand
von 5 m am Befestigungsseil fixieren
(Zugentlastung).
Pumpe mit Standfuß vertikal aufstel-
len
(nur ProMax Pressure Automatic 6000/8)
Im Tank oder Brunnen kann die Pumpe
mit dem Standfuß vertikal aufgestellt wer-
den.
•Das Sieb der Saugseite muss minde-
stens 150 mm unter dem Wasserspie-
gel liegen.
•Das zu fördernde Wasser darf maximal
50 g Sand pro m3Wasser enthalten.
So gehen Sie vor:
D
1.Aufstellfüße auf den Standfuß schie-
ben.
2.Innensechskantschrauben soweit lö-
sen, dass der Standfuß die Pumpe auf-
nehmen kann.
3.Pumpe in den Standfuß schieben.
4.Innensechskantschrauben festziehen,
bis die Pumpe im Standfuß fixiert ist.

7
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
Pumpe mit Standfuß horizontal auf-
stellen
(nur ProMax Pressure Automatic 6000/8)
Im flachen Tank oder Brunnen kann die
Pumpe mit dem Standfuß horizontal auf-
gestellt werden.
•Die Pumpe muss exakt waagerecht
ausgerichtet sein.
•Das zu fördernde Wasser darf keinen
Sand enthalten.
So gehen Sie vor:
E
1.Innensechskantschrauben entfernen.
– Der Standfuß ist zweigeteilt.
2.Zwei Aufstellfüße auf jeden Standfuß
schieben.
3.Drei Gummipuffer jeweils in die Nuten
der Durchführungsöffnung schieben.
– Gummipuffer an beiden Standfüßen
anbringen.
4.Beide Standfüße auf die Pumpe schie-
ben.
– Der Abstand zwischen den Standfü-
ßen muss möglichst groß sein, damit
die Pumpe sicher steht.
BETRIEB
Die Pumpensteuerung (flow control) misst
den Durchfluss und schaltet die Pumpe
bei fehlendem Durchfluss aus.
•Die Pumpe schaltet bei Wassermangel
aus und ist dadurch vor Schäden durch
Trockenlauf geschützt.
•Beim automatischen Betrieb übernimmt
die Pumpensteuerung das Ein- und
Ausschalten der Pumpe.
Das integrierte Rückschlagventil verhin-
dert, dass nach dem Ausschalten Wasser
aus dem Druckschlauch in die Pumpe zu-
rückfließt. Des Weiteren schützt das
Rückschlagventil die Pumpe vor Beschä-
digungen durch Druckstöße.
Automatischer Betrieb
Die Pumpe schaltet automatisch aus,
wenn kein Wasser mehr entnommen wird
und der maximale Druck in der Drucklei-
tung erreicht ist.
Die Pumpe schaltet automatisch ein,
wenn Wasser entnommen wird und der
Druck in der Druckleitung unter 3,5 bar
fällt.
WARNUNG
Gefährliche elektrische Spannung!
Tod oder schwere Verletzungen durch
Stromschlag.
•Die Pumpe im Wasser erst mit dem
Stromnetz verbinden, wenn keine Per-
sonen im Wasser stehen oder ins Was-
ser greifen.
•Vor dem Betreten des Wassers oder
dem Hineinfassen die Netzspannung al-
ler im Wasser befindlichen Geräte ab-
schalten.
Gerät einschalten
•Netzstecker in die Steckdose stecken.
– Die Pumpe ist betriebsbereit.
Gerät ausschalten
•Netzstecker ziehen.
– Nach dem Ausschalten kann das
Restwasser im Schlauch zurückflie-
ßen und durch die Ansaugöffnung der
Pumpe austreten.

8 ProMax Pressure Automatic 6000/8, Pressure Well Automatic 6000/8
STÖRUNGSBESEITIGUNG
WARNUNG
Gefährliche elektrische Spannung!
Tod oder schwere Verletzungen durch Stromschlag.
Vor Beginn der Arbeiten:
•Gerät ausschalten, Netzstecker ziehen und Gerät vor dem Einschalten sichern.
•Vor dem Betreten des Wassers oder dem Hineinfassen die Netzspannung aller im
Wasser befindlichen Geräte abschalten.
Nach Abschluss der Arbeiten:
•Alle Voraussetzungen für die Inbetriebnahme wieder herstellen.
Störung
Ursache
Abhilfe
Pumpe läuft nicht an
Stromversorgung unterbro-
chen
Sicherung und elektrische
Steckverbindungen prüfen
Pumpe schaltet nach kur-
zer Laufzeit ab
Überlastschutz hat die
Pumpe wegen Überhitzung
abgeschaltet
•Ansaugöffnung reinigen
•Pumpe abkühlen lassen
Brunnen ist trocken
Warten bis der Brunnen
ausreichend Wasser hat
Pumpe läuft, fördert aber
nicht oder fördert ungenü-
gend
Druckschlauch verschlos-
sen
•Druckschlauch knickfrei
verlegen
•Auslauf prüfen und ggf.
reinigen
Ansaugöffnung verstopft
•Ansaugöffnung reinigen
Luft im Druckschlauch
•Druckschlauch entlüften
Falls vorhanden:
Rückschlagklappe im
Druckschlauch falsch ein-
gebaut oder verstopft
•Rückschlagklappe rich-
tig einbauen
•Rückschlagklappe reini-
gen
Laufrad defekt oder ver-
schlissen
OASE kontaktieren.
•Das Laufrad darf nur
vom Oase-Service er-
setzt werden.
Laufrad ist durch Sand
blockiert
OASE kontaktieren.
•Das Laufrad darf nur
vom Oase-Service er-
setzt werden.

9
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
REINIGUNG UND WARTUNG
WARNUNG
Gefährliche elektrische Spannung!
Tod oder schwere Verletzungen durch
Stromschlag.
•Bevor Sie ins Wasser greifen, Netz-
spannung von allen Geräten im Wasser
abschalten.
•Vor Arbeiten am Gerät Netzspannung
abschalten.
HINWEIS
Empfehlung zur regelmäßigen Reini-
gung:
•Das Gerät nach Bedarf, aber minde-
stens 2 × jährlich, reinigen.
•Keine aggressiven Reinigungsmittel
oder chemische Lösungen verwenden,
da sie das Gehäuse beschädigen oder
die Funktion des Geräts beeinträchtigen
können.
•Empfohlene Reinigungsmittel bei hart-
näckigen Verkalkungen:
– Pumpenreiniger PumpClean von
OASE.
– Essig- und chlorfreien Haushaltsreini-
ger.
•Nach dem Reinigen alle Teile mit kla-
rem Wasser gründlich abspülen.
VERSCHLEIßTEILE
Folgende Komponenten sind Verschleiß-
teile und dürfen nur vom OASE-Service
ersetzt werden:
•Laufrad
LAGERN/ÜBERWINTERN
Das Gerät ist nicht frostsicher. Bei frostsi-
cherer Aufstellung muss das Gerät nicht
deinstalliert werden. Andernfalls muss
das Gerät bei zu erwartendem Frost dein-
stalliert und eingelagert werden.
So lagern Sie das Gerät richtig:
•Gerät so weit wie möglich entleeren,
eine gründliche Reinigung durchführen
und auf Schäden überprüfen.
•Sämtliche Schläuche, Rohrleitungen
und Anschlüsse soweit wie möglich ent-
leeren.
•Gerät gründlich reinigen, auf Beschädi-
gungen prüfen, beschädigte Teile erset-
zen.
•Gerät trocken und frostfrei lagern.
•Offene Steckverbindungen vor Feuch-
tigkeit und Verschmutzung schützen.
ENTSORGUNG
Dieses Gerät darf nicht als Hausmüll ent-
sorgt werden! Nutzen Sie bitte das dafür
vorgesehene Rücknahmesystem. Ma-
chen Sie das Gerät vorher durch Ab-
schneiden der Kabel unbrauchbar.

10 ProMax Pressure Automatic 6000/8, Pressure Well Automatic 6000/8
ERSATZTEILE
Mit Originalteilen von OASE bleibt das Gerät
sicher und arbeitet weiterhin zuverlässig.
Ersatzteilzeichnungen und Ersatzteile fin-
den Sie auf unserer Internetseite.
www.oase-livingwater.com/ersatzteile-di
TECHNISCHE DATEN
ProMax Pressure Automatic 6000/8, Pressure Well Automatic 6000/8
Bemessungsspannung
V AC
230
Bemessungsfrequenz
Hz
50
Bemessungsleistung
W
1100
Schutzart
IPX8
Anschluss Druckstutzen
mm
30,9
"
1
Mindesteffizienzindex (MEI) 1)
–
≥0,40
Fördermenge
maximal
l/h
6000
Förderhöhe
maximal
m
57
Tauchtiefe
maximal
m
20
Netzanschlussleitung
Länge
m
30
Abmessungen
Durchmesser
mm
98
Höhe
mm
814
Gewicht
kg
11,8
1) Dimensionslose Größe für den hydraulischen Pumpenwirkungsgrad im Bestpunkt sowie bei Teil- und Überlast. Für Wasser-
pumpen mit dem besten Wirkungsgrad ist der Referenzwert MEI ≥0,70.

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
11
Translation of the original Operating
Instructions
WARNING
•This unit can be used by chil-
dren aged 8 and above and
by persons with reduced
physical, sensory or mental
capabilities or lack of experi-
ence and knowledge if they
are supervised or have been
instructed on how to use the
unit in a safe way and they un-
derstand the hazards in-
volved.
•Do not allow children to play
with the unit.
•Only allow children to carry
out cleaning and user mainte-
nance under supervision.
•Ensure that the unit is fused
for a rated fault current of
max. 30 mA by means of a
fault current protection de-
vice.
•Only connect the unit if the
electrical data of the unit and
the power supply correspond.
The unit data is to be found on
the unit type plate, on the
packaging or in this manual.
•Possible death or severe in-
jury from electrocution! Be-
fore reaching into the water,
always disconnect all units in
the water that have a voltage
of >12 V AC or >30 V DC
from the power supply.
•Only operate the unit if no per-
sons are in the water.
•If a power connection cable is
damaged, have it immediately
replaced by OASE, an author-
ised customer service or a
qualified electrician to prevent
electric shock.
SAFETY INFORMATION
Electrical connection
•Extension cables and power distributors
(e.g. outlet strips) must be suitable for
outdoor use (splash-proof).
•Protect the plug connection from mois-
ture.
•Only connect the unit to a correctly fitted
socket.
Safe operation
•Never operate the unit if the housing is
defective!
•Never operate the unit if an electrical ca-
ble is defective!
•Never carry or pull the unit by the elec-
trical cable.
•Route cables such that they are pro-
tected from damage and do not present
a tripping hazard.
•Never carry out technical changes to the
unit.
•Only carry out work on the unit that is
described in this manual. If problems
cannot be overcome, please contact an
authorised customer service point or, if
in doubt, the manufacturer.

12 ProMax Pressure Automatic 6000/8, Pressure Well Automatic 6000/8
•Only use original spare parts and acces-
sories for the unit.
INFORMATION ABOUT THIS OPERAT-
ING MANUAL
Welcome to OASE Living Water. You
made a good choice with the purchase of
this product ProMax Pressure Auto-
matic 6000/8, Pressure Well Automatic
6000/8.
Prior to commissioning the unit, please
read the instructions of use carefully and
fully familiarise yourself with the unit. En-
sure that all work on and with this unit is
only carried out in accordance with these
instructions.
Adhere to the safety information for the
correct and safe use of the unit.
Keep these instructions in a safe place!
Please also hand over the instructions
when passing the unit on to a new owner.
Symbols used in these instructions
Warnings
The warning information is categorised by
signal words, which indicate the extent of
the hazard.
WARNING
•Indicates a possibly hazardous situa-
tion.
•Non-observance may lead to death or
serious injuries.
NOTE
Information for the purpose of clarification
or for preventing possible damage to as-
sets or to the environment.
Additional information
A Reference to a figure, e.g. Fig. A.
→Reference to another section.
PRODUCT DESCRIPTION
Overview

A
ProMax
Pressure
Automatic
6000/8
Well
6000/8
1
Fastening lugs
for the rope
•
•
2
Connection,
pressure side
30.9 mm (1")
•
•
3
Power con-
nection cable
•
•
4
Screen,
suction side
•
•
5
Pump base
•
•
6
Stand
•
–
7
Mounting feet
•
–
8
Rubber pads
for supporting
the pump for
horizontal in-
stallation
•
–
9
Fixing rope,
20 m
•
•

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
13
Intended use
ProMax Pressure Automatic 6000/8,
Pressure Well Automatic 6000/8, referred
to as "unit", may only be used as specified
in the following:
•For pumping clear water or rain water.
•For irrigating and watering.
•For pumping the water out of water
butts/rain barrels or cisterns.
•Operate in accordance with instruc-
tions.
Possible incorrect use
The following restrictions apply to the unit:
•Not suitable for salt water.
•Not suitable for drinking water.
•Do not use for long-term operation (e.g.
continuous recirculation of the water in
a pond).
•Do not use for commercial or industrial
purposes.
•Do not use in conjunction with chemi-
cals, foodstuff, easily flammable or ex-
plosive substances.
•Do not connect to the drinking water
supply.
INSTALLATION AND CONNECTION
Connecting the pressure hose
An optimum flow rate is achieved with a
hose inside diameter of 25 mm (1").
How to proceed:
B
1.Remove the protection cap.
2.Connect the pressure hose to the con-
nection on the pressure side.
– Recommendation: Use a quick-re-
lease coupling.
Installing the pump in a bored well or
shaft
C
•Attach the fixing rope with a double knot
to the lugs and lower the pump into the
bored well or shaft.
•Use the fixing rope to fix the pump at a
height of at least 1 m above the bottom
of the well or shaft.
– This prevents it from drawing in dirt
particles.
•Ensure that the screen on the suction
side is at least 150 mm below the sur-
face of the water.
•Do not carry the pump by its power con-
nection cable.
•From a well or shaft depth of 5 m, fix the
power connection cable to the fixing
rope at a distance of 5 m from the pump
(strain relief).
Vertical installation of the pump with
the stand
(Only ProMax Pressure Automatic
6000/8)
The pump can be vertically installed with
the stand in a tank or well.
•Ensure that the screen on the suction
side is at least 150 mm below the sur-
face of the water.
•Ensure that the water to be pumped
does not contain more than 50 g sand
per m3water.
How to proceed:
D
1.Push the mounting feet onto the stand.
2.Undo the Allen screws until the opening
of the stand is wide enough to fit onto
the pump.
3.Push the pump into the stand.
4.Tighten the Allen screws until the pump
is fixed in the stand.

14 ProMax Pressure Automatic 6000/8, Pressure Well Automatic 6000/8
Horizontal installation of the pump
with the stand
(Only ProMax Pressure Automatic
6000/8)
The pump can be horizontally installed
with the stand in a shallow tank or well.
•The pump has to be aligned exactly hor-
izontally.
•Ensure that the water to be pumped
does not contain any sand.
How to proceed:
E
1.Remove the Allen screws.
– The stand consists of two sections.
2.Push two mounting feet onto each stand
section.
3.Push three rubber pads each into the
grooves of the opening of the stand sec-
tions.
– Fit rubber pads to both stand sec-
tions.
4.Push both stand sections onto the
pump.
– The stand sections should be spaced
as far apart as possible to ensure the
stability of the pump.
OPERATION
The pump control system (flow control)
measures the flow and switches the pump
off if the water flow stops.
•The pump switches off when there is in-
sufficient water, protecting it from being
damaged by running dry.
•In automatic mode, the pump control
system switches the pump on and off.
The integrated non-return valve prevents
water from flowing back into the pump
from the pressure hose when it is switched
off. The non-return valve also prevents
damage to the pump resulting from water
hammer.
Automatic mode
The pump switches off automatically
when no more water is used and the max-
imum pressure in the pressure line is
reached.
The pump switches on automatically
when water is used and the pressure in
the pressure line falls below 3.5 bar.
WARNING
Dangerous electrical voltage!
Death or severe injury from electrocu-
tion.
•Only connect the pump to the power
supply when there are no persons in or
reaching into the water.
•Before stepping into or reaching into the
water, switch off all units located in the
water.
Switching on the unit
•Insert the power plug into the socket.
– The pump is ready for operation.
Switching off the unit
•Disconnect the power plug.
– When the pump is switched off, resid-
ual water in the hose may flow back
and out of the pump intake.

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
15
REMEDY OF FAULTS
WARNING
Dangerous electrical voltage!
Death or severe injury from electrocution.
Prior to starting work:
•Switch off the unit, disconnect the power plug and secure the unit from being switched
on again.
•Before stepping into or reaching into the water, switch off all units located in the water.
On completion of the work:
•Restore all the prerequisites for start-up.
Malfunction
Cause
Remedy
Pump does not start.
Power supply interrupted
Check the fuse and electri-
cal plug connections.
Pump switches off after a
short running period.
Overload protection has
switched the pump off due
to overheating.
•Clean the intake
•Allow the pump to cool
down.
The well has run dry.
Wait until there is sufficient
water in the well.
The pump is running but is
not delivering, or the deliv-
ered quantity is insufficient
Pressure hose blocked
•Route the pressure hose
without kinks
•Check the outlet and
clean if necessary
Intake blocked
•Clean the intake
Air in the pressure hose
•Expel the air from the
pressure hose.
If applicable:
Non-return valve incorrectly
fitted in the pressure hose
or clogged
•Correctly fit the non-re-
turn valve
•Clean the non-return
valve.
Impeller defective or worn
Contact OASE
•The impeller may only
be replaced by the
OASE Service.
The impeller is clogged
with sand.
Contact OASE
•The impeller may only
be replaced by the
OASE Service.

16 ProMax Pressure Automatic 6000/8, Pressure Well Automatic 6000/8
MAINTENANCE AND CLEANING
WARNING
Dangerous electrical voltage!
Death or severe injury from electrocu-
tion.
•Before reaching into the water, switch
off the mains voltage of all units in the
water.
•Isolate the unit (disconnect from the
power supply) before carrying out any
work on it.
NOTE
Recommendation on regular cleaning:
•Clean the unit as required but at least
twice per year.
•Do not use aggressive cleaning agents
or chemical solutions as they could at-
tack the housing or impair the function
of the unit.
•Recommended cleaning agent for re-
moving stubborn limescale deposits:
– Pump cleaning agent PumpClean
from OASE.
– Vinegar- and chlorine-free household
cleaning agent.
•After cleaning, thoroughly rinse all parts
in clean water.
WEAR PARTS
The following components are wear parts
and may only be replaced by the OASE
Service.
•Impeller
STORAGE/OVERWINTERING
The unit is not frost proof. If the unit is in-
stalled in a frost-protected place, it does
not need to be removed in case of minus
temperatures. If the unit is not installed in
a frost-protected place, it must be re-
moved and stored if minus temperatures
are expected.
How to correctly store the unit:
•Drain the unit as far as possible, clean
thoroughly and check for damage.
•Empty all hoses, pipes and connections
as far as possible.
•Thoroughly clean the unit, check it for
damage and replace any damaged
parts.
•Store the unit in a dry and frost-free
place.
•Protect open plug connections from
moisture and dirt.
DISPOSAL
Do not dispose of this unit with domestic
waste! For disposal purposes, please use
the return system provided. Render the
unit unusable beforehand by cutting the
cables.

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
17
SPARE PARTS
The use of original parts from OASE en-
sures continued safe and reliable operation
of the unit.
Please visit our website for spare parts
drawings and spare parts.
www.oase-livingwater.com/spareparts-di
TECHNICAL DATA
ProMax Pressure Automatic 6000/8 / Pressure Well Automatic 6000/8
Rated voltage
V AC
230
Rated frequency
Hz
50
Rated power
W
1100
Protection type
IPX8
Connection, pressure socket
mm
30.9
"
1
Minimum Efficiency Index (MEI) 1)
–
≥0.40
Flow rate
Max.
l/h
6000
Head height
Max.
m
57
Immersion depth
Max.
m
20
Power connection cable
Length
m
30
Dimensions
Diameter
mm
98
Height
mm
814
Weight
kg
11.8
1) Dimensionless scale unit for hydraulic pump efficiency at best efficiency point in part load and overload. For water pumps
with the best efficiency the benchmark is MEI ≥0.70.

18 ProMax Pressure Automatic 6000/8, Pressure Well Automatic 6000/8
Traduction de la notice d'emploi origi-
nale
AVERTISSEMENT
•Attention :
Dans le cas où cet appareil
serait utilisé par des mineurs
de moins de 8 ans ainsi que
par des personnes souffrant
d'un handicap mental ou plus
généralement par des per-
sonnes manquant d'expé-
rience, un adulte averti devra
être présent, qui renseignera
le mineur ou la personne fra-
gilisée concernée sur le bon
emploi de ce matériel. Les en-
fants ne doivent pas jouer
avec cet appareil. Ne pas lais-
ser un enfant sans surveil-
lance pour le nettoyage ou
l'entretien.
•Veiller à ce que l'appareil soit
absolument protégé par fu-
sible par le biais d’une protec-
tion différentielle avec un cou-
rant assigné de 30 mA maxi-
mum.
•Ne brancher l'appareil que
lorsque les caractéristiques
électriques de l'appareil et de
l'alimentation électrique cor-
respondent. Les caractéris-
tiques de l'appareil sont indi-
quées sur la plaque signalé-
tique de l'appareil, sur l'em-
ballage ou dans cette notice
d'emploi.
•La mort ou des blessures
graves par choc électrique
sont possibles ! Avant de
mettre les mains dans l'eau,
débranchez les appareils
dans l'eau d'une tension
>12 V CA ou >30 V CC.
•Utiliser l'appareil uniquement
lorsque personne ne se
trouve dans l'eau.
•Faire remplacer immédiate-
ment un câble d'alimentation
électrique endommagé, par
OASE, un service d'assis-
tance agréé, ou par un électri-
cien qualifié afin d'éviter tout
risque d'électrocution.
CONSIGNES DE SÉCURITÉ
Raccordement électrique
•Les câbles de rallonge et le distributeur
de courant (p. ex. blocs multiprises) doi-
vent être conçus pour une utilisation en
extérieur (protégé contre les projections
d'eau).
•Protéger les raccordements à fiche
contre l'humidité.
•Raccorder l'appareil uniquement à une
prise installée de manière réglemen-
taire.
Exploitation sécurisée
•Ne pas utiliser l'appareil avec un boîtier
défectueux.

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
19
•Il est interdit d'utiliser l'appareil si le
câble électrique est défectueux.
•Ne pas porter ou tirer l'appareil par les
câbles électriques.
•Poser les câbles de manière à ce qu'ils
soient protégés contre d'éventuels en-
dommagements et veiller à ce que per-
sonne ne puisse trébucher.
•Ne jamais procéder à des modifications
techniques sur l’appareil.
•Exécuter des travaux sur l'appareil uni-
quement si ces derniers sont décrits
dans la notice d'emploi. S'il est impos-
sible de remédier aux problèmes, con-
tacter le SAV agréé ou en cas de doute
le constructeur.
•N’utiliser que des pièces de rechange et
des accessoires d’origine pour l’appa-
reil.
EN CE QUI CONCERNE CETTE NO-
TICE D'EMPLOI
Bienvenue chez OASE Living Water.
Avec l'acquisition du produit, ProMax
Pressure Automatic 6000/8, Pressure
Well Automatic 6000/8 vous avez fait le
bon choix.
Avant la première utilisation de l'appareil,
lire attentivement cette notice d'emploi et
se familiariser avec l'appareil. Tous les
travaux effectués avec et sur cet appareil
devront être exécutés conformément aux
directives ci-jointes.
Respecter impérativement les consignes
de sécurité relatives à une utilisation cor-
recte et en toute sécurité.
Conserver soigneusement cette notice
d'emploi. Lors d'un changement de pro-
priétaire, prière de transmettre également
cette notice d'emploi.
Symboles dans cette notice d'emploi
Avertissements
Dans cette notice, les avertissements sont
classés par mots de signalisation qui indi-
quent l'ampleur du risque.
AVERTISSEMENT
•signale une situation éventuellement
dangereuse.
•Le non-respect risque d'entraîner la
mort ou des blessures graves.
REMARQUE
Informations permettant d’assurer une
meilleure compréhension et d’éviter des
dommages matériels ou environnemen-
taux.
Autres remarques
A Renvoi à l'illustration, p. ex. Figure
A.
→Renvoi à un autre chapitre.
DESCRIPTION DU PRODUIT
Vue d'ensemble
A
ProMax
Pressure
Automatic
6000/8
Well
6000/8
1
Anneaux de
fixation pour
câble
•
•
2
Raccord côté
refoulement
30,9 mm (1")
•
•
3
Câble d'ali-
mentation
électrique
•
•
4
Tamis côté
aspiration
•
•
5
Pied de la
pompe
•
•
6
Pied-support
•
–
7
Pieds de mon-
tage
•
–
8
Tampons en
caoutchouc
pour le posi-
tionnement de
•
–

20 ProMax Pressure Automatic 6000/8, Pressure Well Automatic 6000/8
la pompe à
l'horizontale
9
Câble de fi-
xation, 20 m
•
•
Utilisation conforme à la finalité
ProMax Pressure Automatic 6000/8,
Pressure Well Automatic 6000/8, appelé
par la suite «appareil», doit être utilisé ex-
clusivement comme suit :
•Refoulement d'eau claire ou d'eau de
pluie.
•Irrigation et arrosage.
•Prise d'eau dans des tonneaux de pluie
ou des citernes.
•Exploitation dans le respect des don-
nées techniques.
Éventuelle utilisation incorrecte
Les restrictions suivantes sont valables
pour l'appareil :
•Non compatible à l'eau salée.
•Non approprié pour l'eau potable.
•A ne pas utiliser pour une exploitation à
long terme (p. ex. fonctionnement de
circulation permanent dans une pièce
d'eau).
•Ne pas utiliser à des fins commerciales
ou industrielles.
•Ne pas utiliser en relation avec des pro-
duits chimiques, des produits alimen-
taires, des matériaux facilement inflam-
mables ou explosifs.
•A ne pas raccorder à l'alimentation en
eau potable.
MISE EN PLACE ET RACCORDEMENT
Branchement du tuyau de refoulement
Le refoulement est optimal pour un tuyau
avec un diamètre intérieur de 25 mm (1").
Voici comment procéder :
B
1.Enlever le capuchon.
2.Brancher le tuyau de refoulement au
raccord côté refoulement.
– Conseil : utiliser un coupleur rapide.
Installer la pompe dans un forage ou
un puits
C
•Fixer un câble de fixation à double
nœud sur l'anneau et faire descendre la
pompe dans le forage ou le puits.
•A une distance de 1 m du fond, fixer la
pompe au moyen du câble de fixation.
– Cette méthode permet d'éviter l'aspi-
ration de particules de salissures.
•Le tamis du côté aspiration doit se trou-
ver au moins à 150 mm en-dessous du
niveau de l'eau.
•Ne pas porter l'appareil par le câble
d'alimentation électrique.
•A partir d'une profondeur de forage ou
de puits de 5 m, fixer le câble d'alimen-
tation électrique au câble de fixation à
une distance de 5 m ( fixation anti-trac-
tion).
Installer la pompe à la verticale au
moyen du pied-support
(uniquement ProMax Pressure Automatic
6000/8)
Une installation à la verticale de la pompe
est possible dans la cuve ou le puits au
moyen du pied-support.
•Le tamis du côté aspiration doit se trou-
ver au moins à 150 mm en-dessous du
niveau de l'eau.
•La teneur en sable de l'eau à refouler ne
doit pas dépasser 50 g de sable par m3
d'eau.
Voici comment procéder :
D
1.Faire glisser les pieds de montage sous
le pied-support.
2.Desserrer les vis six pans jusqu'à ce
que le pied-support réceptionne la
pompe.
