Octagon SF 1018 HD User manual

Bedienungsanleitung
OCTAGON SF 1018 HD - ALLIANCE
High Definition Satellite Twin Tuner PVR
Digital Innovation Life

3
Inhaltsverzeichnis Seite
Inhaltsverzeichnis.....................................................................................................................................................3
Schutzmaßnahmen...................................................................................................................................................5
1. Wichtige Sicherheitshinweise.....................................................................................................................5
2. Hinweis.........................................................................................................................................................5
3. Das Urheberrecht.........................................................................................................................................6
4. Ablehnung der Haftung...............................................................................................................................6
5. Markenzeichen.............................................................................................................................................7
Vor dem Start.............................................................................................................................................................8
1. Hauptausstattungsmerkmale......................................................................................................................8
2. Zubehör ........................................................................................................................................................9
Gerätebeschreibung .............................................................................................................................................10
1. Vorderseite.................................................................................................................................................10
2. Frontelemente (VFD Display)....................................................................................................................11
3. Rückseite....................................................................................................................................................12

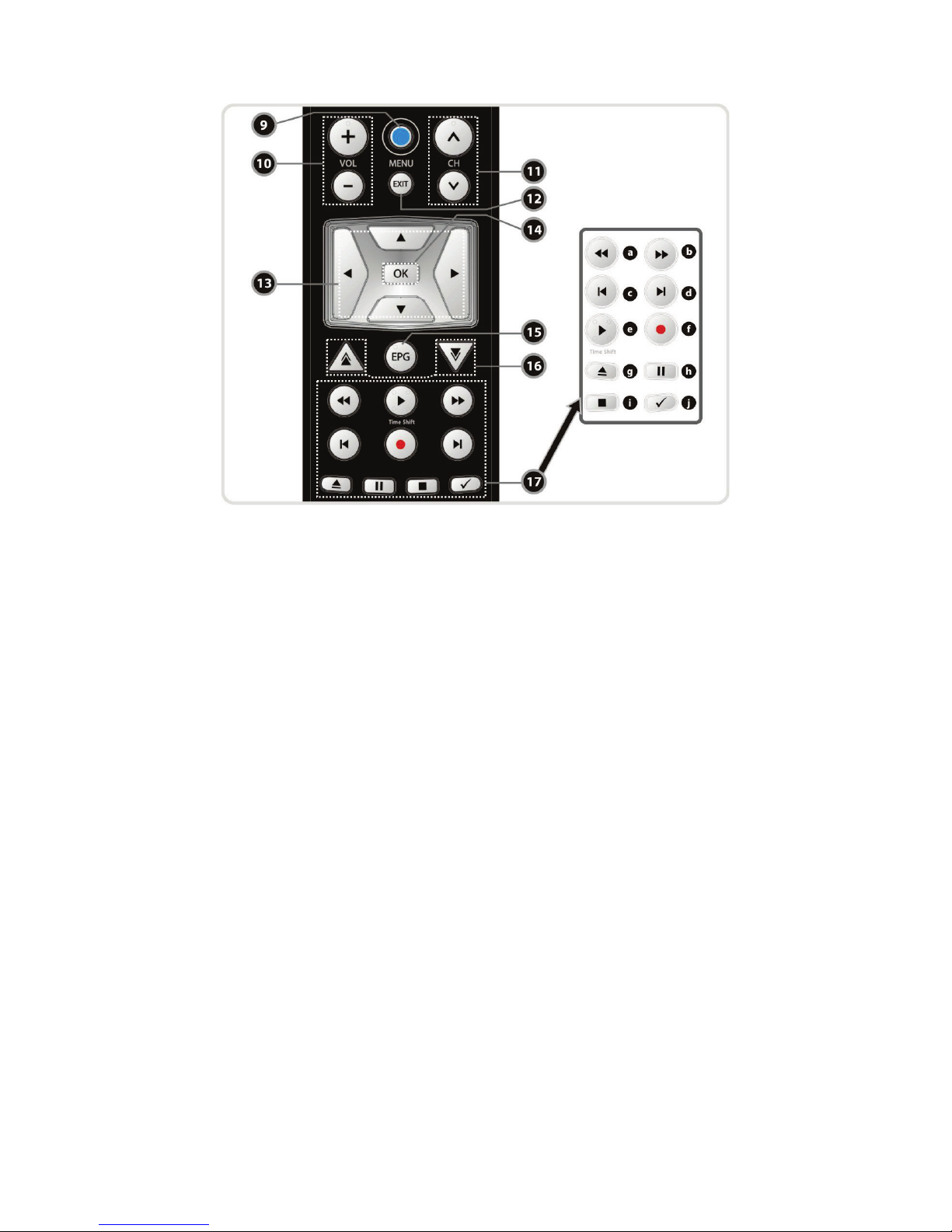

4. Die Fernbedienung ....................................................................................................................................13
5. Multi- IR- (Infrarot-Strahlungen) Fernbedienung- Programmierung......................................................16
Anschlussbeispiele ................................................................................................................................................17
1. Receiver an TV mit Digitalem A/V Ausgang (HDMi)................................................................................17
2. Receiver an TV mit Analog A/V Ausgang.................................................................................................17
3. Anschluss an die Antennenanlage ..........................................................................................................18
3.1 Nutzung der Single Antenne ...................................................................................................................18
3.2 Nutzung der Zwei Separaten Antennen ..................................................................................................18
3.3 Nutzung der DiseqC Schalter..................................................................................................................18
Beschreibung der Funktionen...............................................................................................................................19
1. Programmauswahl.....................................................................................................................................19
1.1 Benutzung der Cursor- Tasten (Auf/Ab)..................................................................................................19
1.2 Benutzung der Senderliste......................................................................................................................19
1.3 Bedienung der Quickchannel Sender- Liste............................................................................................19
1.4 Bedienung der zuletzt angesehene Sender- Liste (Recall).....................................................................19
2. Informationsfenster...................................................................................................................................20
3. Multi-Picture-Display.................................................................................................................................20
4. Elektronischer Programmführer (EPG)....................................................................................................20
5. Favoritenliste erstellen/bearbeiten...........................................................................................................20
6. Lautstärkeregelung....................................................................................................................................20
7. Pause..........................................................................................................................................................21
8. Untertitel.....................................................................................................................................................21
9. Audio...........................................................................................................................................................21
10. Teletext .......................................................................................................................................................21
11. PIP (Picture in Picture) Bild-in-Bild-Funktion..........................................................................................21
Aufnahme und Funktion.........................................................................................................................................23
1. Aufnahme...................................................................................................................................................23
1.1 Aufnahmemöglichkeiten..........................................................................................................................23
1.2 Aufnahme- Aufbereiten ...........................................................................................................................24
1.3 Langzeitaufnahmen (Journaled, FAT32).................................................................................................24
1.4 Aufnahme während der Pause................................................................................................................24
2. Time-Shift-Funktion...................................................................................................................................25
3. Wiedergabe (Playlist).................................................................................................................................26
3.1 Aufgenommene Dateine .........................................................................................................................26
3.2 Eingefügte Dateien .................................................................................................................................27
3.3 Musik.......................................................................................................................................................27
3.4 Foto.........................................................................................................................................................27
4. Das Lesezeichen (Bookmark)...................................................................................................................27
5. Sonderfunktionen......................................................................................................................................28

4
Menü Mappe............................................................................................................................................................29
Beschreibung des Hauptmenüs............................................................................................................................30
1. Systemeinstellungen.................................................................................................................................30
1.1 Speichermedien......................................................................................................................................30
1.2 Timer Einstellung ....................................................................................................................................30
1.3 Sender-Liste-Manager............................................................................................................................31
1.4 Datentransfer..........................................................................................................................................32
2. Konfiguration.............................................................................................................................................32
2.1 Aufnahme-Option....................................................................................................................................32
2.2 Kindersicherung......................................................................................................................................32
2.3 Sonstige Einstellungen............................................................................................................................33
2.4 Zeit Einstellungen ...................................................................................................................................33
2.5 Spracheinstellungen................................................................................................................................33
2.6 A/V Ausgänge.........................................................................................................................................34
3. Installation..................................................................................................................................................34
3.1 Antenneneinstellung ...............................................................................................................................34
3.2 Positioniereinstellung..............................................................................................................................35
3.3 Programmsuche......................................................................................................................................35
3.4 Netzwerkeinstellungen............................................................................................................................36
3.5 System Wiederherstellen........................................................................................................................37
3.6 System Information.................................................................................................................................37
4. Sonstiges....................................................................................................................................................38
4.1 Rechner..................................................................................................................................................38
4.2 Kalender..................................................................................................................................................38
4.3 CAS (Conditional Access System)..........................................................................................................38
Fehlersuche.............................................................................................................................................................39
Technische Daten ...................................................................................................................................................40
Einstellungscode für die Universale Fernbedienung..........................................................................................42
1. Tasten- Tabelle...........................................................................................................................................42
2. TV- Marken .................................................................................................................................................44
3. VCR- Marken ..............................................................................................................................................50
4. DVD- Marken ..............................................................................................................................................55
Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
Diese Bedienungsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres OCTAGON
Digitalreceiver optimal zu nutzen. Die Bedienungshinweise wurden so verständlich wie möglich verfasst
und so knapp wie nötig gehalten. Der Funktionsumfang Ihres Gerätes wird durch Softwareanpassungen
stetig erweitert. Dadurch kommen gegebenenfalls Funktionen hinzu, welche in dieser Anleitung bisher
noch nicht erklärt werden. Auch kann sich die Bedienung schon bestehender Funktionen ändern. Aus
diesem Grunde sollten Sie von Zeit zu Zeit unsere Hersteller-Homepage www.octagon-germany.de
besuchen um sich über eventuelle Änderungen/ Neuerungen zu informieren. Sollten Sie irgendwelche
Fehler in dieser Anleitung finden oder die Erklärung bestimmter Funktion vermissen, so teilen Sie uns das
bitte per e-Mail an die [e-mail] mit. Auch Wünsche und Anregungen können Sie hier
gerne äußern.
Wir wünschen Ihnen viel Freude mit Ihrem OCTAGON Digitalreceiver!

5
Schutzmaßnahmen
1. Wichtige Sicherheitshinweise
Vielen Dank, dass Sie sich für diesen Satelliten-Receiver entschieden haben! Zu Ihrer Sicherheit und damit Ihr
Receiver zuverlässig funktioniert, nehmen Sie sich bitte die Zeit, diese Anleitung aufmerksam zu lesen, bevor Sie das
Gerät anschließen und einschalten. Diese Anleitung soll Ihnen helfen, die zahlreichen Funktionen optimal zu nutzen.
•Nehmen Sie den Gehäusedeckel nicht ab. Andernfalls besteht die Gefahr eines elektrischen Schlags.
•Das Gerät ist nur für Netzanschluss 100- 250 V AC / 50 Hz vorgesehen
•Der Netzstecker muss stets in der nähe sein, damit Sie im Notfall den Receiver vom Netz trennen können.
•Bei Gewitter oder Betriebsstörungen Stecker ziehen
•Die Kühlschlitze im Gehäusedeckel dürfen keinesfalls abgedeckt werden, um eine sichere Ableitung der im Gerät
entstehenden Wärme zu gewährleisten.
•Trennen Sie den Receiver bei Sturm oder längerer Abwesenheit vom Stromnetz.
•Knicken oder quetschen Sie das Netzkabel nicht und berühren Sie es nicht mit feuchten Händen. Es besteht sonst
die Gefahr eines elektrischen Schlags.
•Reparaturen an Stecker, Kabel oder Receiver dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
•Sicherstellen, dass Receiver und Netzstecker mit keinerlei Feuchtigkeit in Kontakt kommen.
•Stecken Sie niemals irgendwelche fremden Metallgegenstände in die Einschübe oder Lüftungsschlitze des Gerätes.
•Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen oder mit der Antennenanlage spielen.
•Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
•Ziehen Sie immer den Netzstecker, bevor Sie das Gerät reinigen Benutzen Sie kein Reinigungsmittel, sondern nur
ein leicht angefeuchtetes Tuch, um eventuell anhaftenden Staub zu binden.
ACHTUNG: Niemals das Gerät selber öffnen! Es besteht die Gefahr eines Elektroschocks. Sollte es einmal erforderlich sein das
Gerät zu öffnen, so wenden Sie sich bitte an geschultes Personal. Umbauten oder Modifikationen des Gerätes führen zum
Garantieverlust, wenn diese nicht von einem Fachhändler durchgeführt und schriftlich bestätigt werden.
2. Hinweis
Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt. Lesen Sie die
folgenden Sicherheitshinweise sorgfältig durch.
Um einen elektrischen Schlag zu vermeiden, entfernen Sie auf keinen Fall die obere
Abdeckung (oder die Rückwand). Es sind keine Teile enthalten, die vom Benutzer
gewartet
werden können. Wartungsarbeiten dürfen nur von qualifizierten Fachkräften
durchgeführt werden.
Dieses Dreieck, welches auf Ihrem Bauteil angebracht ist, warnt Sie vor dem Vorhandensein nicht
isolierter gefährlicher Spannung im Gert. Diese Spannung kann so hoch sein, dass das Risiko
eines Stromschlags besteht.
Dieses Dreieck, welches auf Ihrem Bauteil angebracht ist, macht Sie auf wichtige Betriebs- und
Wartungshinweise in diesen Hinweisen aufmerksam.
Dieses Kennzeichen auf einem Produkt oder der Begleitdokumentation soll darauf hinweisen, dass
das
Produkt nach dem Ablauf seiner Nutzungsdauer nicht mit gewöhnlichem Hausmüll entsorgt werden
sollte.
Um mögliche Umweltschäden oder Gefährdungen für den Menschen durch unkontrollierte
Abfallbeseitigung zu vermeiden, trennen Sie dieses Produkt bitte von anderen Abfallsorten und entsorgen

6
es verantwortungsbewusst im Sinne der Wiederverwertung materieller Ressourcen. Sie sollten entweder
den Händler, bei dem Sie das Produkt gekauft haben, oder Ihre Gemeindeverwaltung kontaktieren, um
Informationen zur umweltgerechten Entsorgung und Wiederverwertung dieses Produktes zu erlangen.
Privatanwender:
Einzelheiten zu Sammelstellen und den möglichen umweltfreundlichen Recyclingverfahren fragen Sie bitte
bei dem Händler, bei dem Sie dieses Produkt gekauft haben, oder bei den Behörden vor Ort an.
Gewerbliche Anwender:
Wenden Sie sich an Ihren Lieferanten, und lesen Sie die allgemeinen Geschäftsbedingungen des
Kaufvertrags. Dieses Produkt darf nicht zusammen mit anderem gewerblichen Abfall entsorgt werden.
Der richtige Umgang mit Verbrauchte Batterien (sind Sondermüll!)
Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer
Sammelstelle für Altbatterien ab!
Konformitätserklärung
Die Firma OCTAGON Germany erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden
Richtlinien und Normen:
Niederspannungsrichtlinie 2006/95/
Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG
EN 55013 : 2001, A1:2003, A2:2006
EN 55020 : 2002, A1:2003, A2:2005
EN 61000-3-2 : 2000, 2006, A2:2005
EN 61000-3-3 : 1995, A1:2001, A2:2005
EN 60065 : 2002, A1:2006
Gerätetyp/Type: Digitaler HDTV Satellitenreceiver
Service
OCTAGON Germany
Buendtenaecker 2
D-79730 Murg
Tel: [phone]
Fax: [phone]
E-Mail: [e-mail]
Internet: www.octagon-germany.de
Garantie
Die Gewährleistungszeit entspricht den gesetzlichen Bestimmungen.
Updaten per USB- Schnittstelle
Während eines Updates niemals das USB- Gerät heraus ziehen. Es besteht die Gefahr für
Betriebsstörungen zu führen.
3. Das Urheberrecht
Dieses Handbuch wird durch Urheberrechtsgesetze geschützt. Gebrauch und Wiedergabe dieses
Handbuches im Teil oder vollständiges, ohne die schriftliche Zustimmung der Freigabe von der Firma
OCTAGON Germany, ist es verboten zu kopieren.
4. Ablehnung der Haftung
Die Hersteller, die Verteiler und die Vertreter sind nicht zu irgendeiner Art Schaden verursacht unter
Anwendung von den Informationen verantwortlich, die in diesem Handbuch enthalten werden. Die
Anweisung und die Beschreibungen, die dieses Handbuch enthält, basieren auf der Zeit dieses

7
Bedienungsanleitungs- Produktion. Der Hersteller aktualisiert sie ständig mit neuen Funktionen und
Technologie. Alle Spezifikationen sind abhängig von Änderung ohne vorherige Nachricht.
5. Markenzeichen
HDMI, das HDMI Firmenzeichen und High-Definition Multimedia Interface sind
eingetragene
und geschützte Warenzeichen von HDMI, das LLC genehmigt.
Mit Lizenz von Dolby Laboratories hergestellt. Dolby und das doppelte D als Symbol
sind eingetragene Warenzeichen von Dolby Laboratories. Dieses Gerät beinhaltet
Technologien zum Urheberrechtsschutz, die von US-Patenten und anderen Rechten
geistigen Eigentums geschützt sind. Der Einsatz dieser Technologie zum
Urheberrechtsschutz muss von Macrovision genehmigt sein und ist nur für den
häuslichen Gebrauch und weitere begrenzte Anzeigezwecke bestimmt, sofern keine
anderweitige Genehmigung von Macrovision vorliegt. Zurückentwicklung oder
Disassemblierung sind verboten.

8
Vor dem Start
1. Hauptausstattungsmerkmale
Twin Tuner HDTV PVR Receiver (MPEG-4 HD / H.264)
H.264 / MPEG4 - HD/SD , DVB-S2 Twin Tuner
Betriebssystem Linux OS
Time-Shifting mit internem HDD (SATA) / externen HDD (USB 2.0)
Aufnahme & Play-back mit internem HDD (SATA) / externen HDD (USB 2.0)
Aufnahme- und Time- Shift gleichzeitig
Aufnahme und Wiedergabe gleichzeitig
Einfache Aufnahmeprogrammierung aus dem EPG
2 CONAX CA und 2 CI PCMCIA
UNICABLE Support
FastScan Support
Zwei USB 2.0 Anschluss (MP3-Player & JPEG-Projektor)
Ethernet- Schnittstelle (LAN 10/100MBit)
Universal Fernbedienung TV/SAT/ DVD
HDMI – Ausgang von Bild und Ton
Videoformat in 4:3, 16:9 und Letterbox
PIP und Splitscreen (Bild-in-Bild) Funktion (*)
BlindScan ( SD/HD)
Alphanumerisches VFD Display
Multi-LNB Unterstützung durch DiseqC-Steuerung Version 1.0, 1.1, 1.2 und USALS
Multi-Satelliten Suche
EPG- Unterstützung (elektronischer Programm-Führer) & MHW-EPG ( Mediahighway)
Hochauflösendes OSD Oberfläche
Favoriten- Gruppen für TV und Radio
Kanalsortierungsfunktionen wie löschen, umbenennen ,verschieben, sperren
Sicherung und Wiederherstellung der Einstellungen (Speichern/Wiederherstellen)
OSD in verschiedenen Sprache
Teletext und Untertitel Unterstützung
10.000 Programmplätze für TV & Radio
7 Tasten an der Frontblende
Netzschalter
Sehr schneller Suchlauf
Software- Update Funktion über USB/RS-232/Netzwerk
Kindersicherung
Cinch- Buchsen für AV- Signal (FBAS, Stereo-Audio)
FBAS, RGB und Y/C- Signal über SCART (TV)
Optischer (SPDIF) Ausgang über Dolby
1Watt Stand-by Verbrauch
Lieferumfang: Receiver , Fernbedienung, 2 Batterien, Bedienungsanleitung, HDMi- Kabel,
Durchschleifkabel, Festplatten- Vorbereitung.
Hinweis: Auslieferung erfolgt ohne Festplatte ab Werk.
(*): Diese Funktion im PIP, funktioniert nur im gleichen TP.
Weitere Informationen erhalten Sie auf unserer Webseite: www.octagon-germany.de .

9
2. Zubehör
Überprüfen Sie die Lieferung auf Vollständigkeit, bevor Sie das Gerät in Betrieb nehmen.
ACHTUNG: Bitte wenden Sie sich an Ihren Verkäufer, wenn eines der Zubehörteile fehlt.
Hinweis:
•Lassen Sie die Fernbedienung nicht unter Sonnenstrahlungen etc., es besteht die Gefahr das Auslaufen
von Chemischen Mittel.
•Die Bedienungsanleitung zum Gerät ist in Deutscher und Englischer Sprache.
Bedienungsanleitung Fernbedienung
AAA Größe Batterie X2 HDMI Kabel
Durchschleifkabel
Fernbedienung
Durchschleifkabel

10
Gerätebeschreibung
1. Vorderseite
1. Power-Knopf: in Standby ein-/ ausschalten.
2. LED-Anzeige: VFD Display. Das LED zeigt Ihnen bei „Rot“ das Standby Modus und bei „Blau“ in
Betrieb. Sie können LED-Beleuchtungs-Zeit und LED-Helligkeit justieren.
3. Fernbedienung- Sensor: Infrarotempfänger
4. Menü-Knopf: Zeigt den Hauptmenü oder bewegt sich auf das vorhergehende Menü zurück.
5. OK-Knopf: zeigt Ihnen die Senderliste im Normalmodus oder Menüfunktionen bestätigen bzw.
Auswählen.
6. CH-Knöpfe aufwärts/abwärts
7. Lautstärke erhöhen / Verringern
8. VFD Anzeige: Die VFD besteht aus 12 Buchstaben-Stellen und aus den verschiedenen Ikonen. Diese
Buchstaben und Ikone zeigen den gegenwärtigen Status des Empfängers wie Sender- Name, Sender-
Informationen und so weiter an.
9. Smart-Karten-Leser: Einschub für Smartkarten (Conax Verschlüsselung)
10. USB (Vorderseite): USB- Anschluss für einen USB- Speicher oder eine externe Festplatte.
11. Ci-Modul- Steckplatz: Steckplatz für Ci- Module.

11
2. Frontelemente (VFD Display)
12- stelligen VFD- Display (Vakuum-Fluoreszenz-Display) mit zusätzlichen Symbolen. Das Display
zeigt den Programm-Namen und andere Informationen im Klartext an. Im Stand-by- Betrieb wird die
Uhrzeit angezeigt.
1. Standby- Anzeige:wenn das Gerät im Standby ist und dieses Symbol blinkt bei Empfang von
Infrarotsignalen der Fernbedienung.
2. Radio-Symbol: wenn Radio- Modus aktiv ist.
3. TV-Symbol: wenn TV- Modus aktiv ist.
4. SAT- Symbol: zeigt, dass Sie im SAT-Modus sind.
5. TER- Symbol: Terrestrischer Modus (ohne Funktion).
6. FILE- Symbol (Datei): Aufruf vom Speichermedium.
7. REC- Symbol: erscheint bei einer Aufnahme
8. Play- Symbol: erscheint bei einer Wiedergabe eines Video-Formats über diverse Speicher-Medien.
9. TIME-SHIFT- Symbol: erscheint bei Aufnahme nach einer Zeit.
10. Display-Stellen: zeigen Ihnen Sendername, Zeit and auch andere Informationen mit Buchstaben an.
11. Timer- Symbol: erscheint nach Aktivierung des Timers.
12. HD- Symbol: Das gewählte Programm ist in HDTV.
13. USB- Symbol: erscheint bei Anschluss eines USB- Gerät.
14. Sperr- Symbol: Sender ist Verschlüsselt.
15. DOLBY- Symbol: Das laufende Programm verfügt über das Dolby Digitalton.
16. Tu1- Symbol: empfangene Signal vom Tuner 1
17. Tu2-Symbol: empfangene Signal vom Tuner 2
18. MP3-Symbol: erscheint bei einer MP3 Wiedergabe.
19. Wiederholungs- Symbol: Recall- Wiedergabe (noch ohne Funktion)
20. Auflösungs-Symbole: Gewählte Auflösung des HDMI Ausgangs.

12
3. Rückseite
1. LNB-IN-1: Antenneneingang von der Satellitenantenne.
2. LNB- OUT-1: Antennenausgang für einen zweiten analogen oder digitalen Receiver und für Loop-
Through betrieb.
3. LNB-IN-2: Antenneneingang von der Satellitenantenne.
4. LNB-OUT-2: Antennenausgang für einen zweiten analogen oder digitalen Receiver.
5. SPDIF: Anschluss an Digitaler Audio-Ausgang optisch (AC3).
6. VIDEO : Anschluss an Ihr Fernsehgerät oder Videorecorder.
7. AUDIO L/R: zum Anschluss an Ihr Fernseh, Video- oder HiFi-Gerät.
8. YPbPr: Komponentenausgang YUV.
9. VCR SCART : VCR Scart- Anschluss.
10.TV SCART: TC Scart- Anschluss.
11.USB: Externes USB 2.0 Gerät.
12.HDMi: HDMI- Anschluss zum TV-Gerät.
13.Ethernet: Netzwerk- Anschluss 10/100Mbit
14.RS- 232C: Serviceschnittstelle, Aktualisierung durch PC
15.Power: Netzschalter (Stromnetz)

13
4. Die Fernbedienung
1. POWER : zum Ein-/Aus-Schalten des Receivers.
2. Universal-Tasten:
a. STB: Umschaltung der Fernbedienungsebene auf Receiver
b. Universal TV: Umschaltung der Fernbedienungsebene auf TV
c. Universal DVD: Umschaltung der Fernbedienungsebene auf DVD- Gerät
3. MUTE : zum Ein-/Aus-Schalten des Ton-Wiedergabe.
4. Resolution: ändert die Auflösung in der folgenden Reihenfolge: > 576i; > 576p; > 720p; 1080i.
5. V.Format: wechseln zu Fernseharten 4:3 und 16:9. (PAL/NTSC).
6. Numerisch: direkte Programmanwahl, Eingabe von Zahlen im Programmiermodus.
7. INFO: blendet die Infozeile zur laufenden Sendung ein. Erneutes Drücken, zeigt Detailinformationen zur
Sendung.
8. RECALL (Wideraufruf): erscheint eine Liste der zuletzt angesehenen Sender, bei erneutem drücken,
schaltet es zum zuletzt gewählten Sender zurück.

14
9. Menu: Aufruf des Hauptmenüs oder Rücksprung zur übergeordneten Menüebene.
10.Lautstärke Auf-/Ab: ändern des Lautstärke-Einstellung.
11.Sender Auf-/Ab: umschalten der Programme.
12.EXIT: Menü- oder Programmiermodus verlassen. Eingaben verwerfen.
13.Pfeil-Tasten:
a. Auf und Ab- Tasten: Hilft Ihnen zu Navigieren.
b. Links-/Rechts-Tasten: bewegt nach Links-/ Rechts.
14.OK oder Sender-Liste: ruft die Senderliste auf, bestätigt im Menü Modus die Auswahl.
15.EPG(Electronic Programm Guide): liefert weitere Programminformationen (Elektron.
Programmzeitschrift).
16.Page up / Page Down: wählt nächste / vorherige Seite (10er Schritte).
17. Wiedergabe-Tasten
a. Schneller Rücklauf: nach mehrmaliger betätigen, erhöhen Sie die Geschwindigkeit.
b. Schneller Vorspulen: nach mehrmaliger betätigen, erhöhen Sie die Geschwindigkeit.
c. Vorherige- Titel: Während der mp3 Wiedergabe auf den vorherigen Titel zurückspringen
d. Nächsten- Titel: Während der mp3 Wiedergabe auf den nächsten Titel springen.
e. Play/ Time-Shift: Zeigen Sie den Fortschrittsstab des Playbacks an, wenn kein Fortschrittsstab
angezeigt wird.
f. Aufnahme: Starten zum Aufnehmen
g. Wiedergabeliste: zeigen die Dateien, die auf den angeschlossenen Speicher-Medien vorhanden sind.
h. Pause: wird verwendet um zu pausieren.
i. Stopp: Time-Shift, Wiedergabe oder Aufnahme
j. Wiederholung (*): Diese Taste wird verwendet, um eine Aufnahme wiederholt abzuspielen
ACHTUNG: Beim Einlegen der Batterien auf korrekte Polarität (+/-) achten.
(*): Diese Funktion wird mit den zukünftigen Firmware update möglich sein

15
18.Farbige Taste:
a. Rot: Bookmark- Lesezeichen, während einer Wiedergabe der Sendung mittels dieser Taste eine
Markierung setzen, besteht die Möglichkeit die markierten Stellen mittels der Roten- Taste wieder
aufzurufen.
b. Grün: vorherigen Bookmark- Lesezeichen springen.
c. Gelb: Audio- Tonspur.
d. Blau: Multi- Picture (optional).
19.PIP- Tasten:
a. PIP- Taste (Picture in Picture): zu PIP- Funktion umschalten.
b. PIP- Wechsel: Schalten zwischen Haupt-Abbildung und Vor-Abbildung.
c. PIP- Sender- Liste: Zu den Vor-Abbildung Sender- Liste gezeigt.
20.SLEEP: Sie können das Sleep- Timer einstellen.
21.Favoriten: Sat- Gruppe und die Fav- Gruppen aufrufen. 2x Drücken gelangen Sie zu Genre.
22.TV/RAD: zwischen TV und Radio umschalten.
23.Untertitel: sofern das Programm diesen Funktion sendet.
24.Teletext: Videotext aufrufen.

16
5. Multi- IR- (Infrarot-Strahlungen) Fernbedienung- Programmierung
1. Direkter Code Eingabe
Schritt 1: Aktivieren Sie zuerst das Gewünschte Universal- Taste (TV, DVD, VCR).
Schritt 2: Halten Sie das gewünschte Universal- Taste (TV, DVD, VCR) mit der OK- Taste
gleichzeitig gerückt. Das LED sollte ca. nach 2 Sekunden angehen.
Schritt 3: Sie müssen innerhalb 20 Sekunden die Drei- stelligen Code Eingabe durchführen. Die
Codes zu Ihrem Universal- Geräte finden Sie am Ende der Anleitung.
Schritt 4: Zum testen drücken Sie die „Power- Taste“, wenn Ihr TV-, DVD-, oder VCR- Gerät sich
ausschaltet, haben Sie das korrekte Code eingegeben. Wenn sich Ihr Gerät nicht ausschaltet,
probieren Sie die nächsten Codes aus der Liste.
Schritt 5: Zum bestätigen drücken Sie die OK- Taste.
Vorsicht: Wenn während der Einstellung innerhalb 20 Sekunden für Schritt 2 und 3 keine Eingabe gemacht wird,
stellt sich die Einstellung aus.
Hinweis: Sollte kein Code aus der Liste funktionieren, dann Versuchen Sie es mit Auto Suche.
2. Automatischer Code Suche
Schritt 1: Aktivieren Sie zuerst das Gewünschte Universal- Taste (TV, DVD, VCR).
Schritt 2:Halten Sie das gewünschte Universal- Taste (TV, DVD, VCR) mit der OK- Taste
gleichzeitig gerückt. Das LED sollte ca. nach 2 Sekunden angehen.
Schritt 3: Bleiben Sie auf den Cursor- Tasten nach oben oder nach unten gedrückt, bis Ihr Gerät
sich selbst ausschaltet. Dies kann einige Minuten dauern.
Schritt 4: Zum Beenden und Speichern drücken Sie die OK- Taste.
Vorsicht: Wenn während der Einstellung innerhalb 20 Sekunden für Schritt 2 und 3 keine Eingabe gemacht wird,
stellt sich die Einstellung aus.
Hinweis: Sollte der Automatische Code Suche nicht funktionieren, dann wenden Sie sich an Ihrem Verkäufer.

17
Anschlussbeispiele
1. Receiver zu TV mit Digitalem A/V Ausgang (HDMi)
•Verbinden Sie das Antennenkabel an das LNB IN – Anschluss.
•Verbinden Sie das HDMI- Kabel an das HDMI- Anschluss an Ihrem Receiver.
•Verbinden Sie das SPDIF- Anschluss mit Ihrer Digital- Anlage.
2. Receiver zu TV mit Analog A/V Ausgang
•Verbinden Sie das Antennenkabel an das LNB IN- Anschluss.
•Verbinden Sie das Komponenten- Anschluss mit Ihrem TV- Gerät
•Verbinden Sie die Chinch- Kabel zu Ihrem TV- Gerät

18
3. Anschluss an die Antennenanlage
3.1 Nutzung der Single Antenne
•Verbinden Sie Ihren Antennenkabel an LNB IN - Anschluss
3.2. Nutzung der Zwei Separaten Antennen
Schließen Sie die beiden Antennenkabel an, die Ihrem Gerät unterschiedliche Sendesignale liefern.
LNB 1 IN und LNB 2 IN lassen sich voneinander unabhängig Konfigurieren. Dazu wählen Sie im
Antenneneinstellungen Separat.
3.3 Nutzung der DiseqC-Schalter
Verbinden Sie das Antennenkabel vom DiSEqC Schalter an das LNB IN- Anschluss
Kontrollieren Sie den Ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den
Receiver mit dem Stromnetz verbinden.

19
Beschreibung der Funktionen
1. Programmauswahl
Um die gewünschte Sender zu wählen oder anzusehen, beziehen Sie sich die folgenden Anweisungen.
Das Gerät wird bereits optimal programmiert ausgeliefert, dass Sie die beschriebenen Einstellungen kaum
benötigen.
1.1 Benutzung der Cursor- Tasten (Auf/Ab)
siehe Punkt 1.3
1.2 Bedienung der Senderliste
Mit der OK- Taste können Sie die Senderliste aufrufen.
Mit der Rote- Taste können Sie nach Transponder (TP), Alphabet, HD
oder Pay- TV sortieren.
Grüne- Taste: Favoritenliste aufrufen.
Gelbe- Taste: alphanumerische Suchfeld.
Blaue- Taste: Senderlisten Optionen aufrufen.
1.3 Bedienung der Quickchannel Sender- Liste
Durch die Auf/ Ab Cursor- Tasten erscheint eine Quick-
Programmliste mit Zusatzinformationen (EPG).
1.4 Bedienung der zuletzt angesehene Sender- Liste (Recall)
Drücken Sie einmal die RECALL- Taste, so wird eine Liste der zuletzt
gesehenen Sender eingeblendet, durch das erneutes drücken,
Springt zum vorher gesehenen Programm zurück.

20
2. Informationsfenster
Mittels der Info- Taste gelangen Sie zum Info-Bar. Zusatzinformationen
zum laufenden Programm und weitere Informationen werden
eingeblendet.
3. Multi-Picture-Display (*)
Multi- Picture (optional).
(*) Diese Funktion wird mit den Zukünftigen s/w erscheinen.
4. Elektronischer Programmführer (EPG)
Mit der EPG- Taste gelangen Sie zum Elektronischen Programmführer
(EPG). Es bietet eine detaillierte Programm Übersicht. Timer
Reservierungen können Sie mittels der OK- Taste markieren. Durch
erneutes drücken der OK- Taste (2x) können Sie Reservierungen für
Timer Aufnahmen markieren. Mit der Aufnahme- Taste können Sie
Reservierte Timer- Aufnahmen bearbeiten.
EPG- Taste: Anzeigemodus (One CH./ Multi CH).
Gelbe- Taste: EPG- Suche Eingabefeld.
Blaue- Taste: MHW- EPG (Mediahighway)
Info- Taste: detailierte Programminformationen
5. Favoritenliste
Sat- Gruppe und die Fav- Gruppen aufrufen. 2x Drücken gelangen Sie
zu Genre.
6. Lautstärkeregelung
•Um das Audiovolumen zu justieren, drücken Sie die Vol.-AUF-/AB-
Tasten oder die Links/ Rechts Cursor Tasten.
•Audio-Lautstärke-Regler Stab wird in der Oberseite des Schirmes
angezeigt und nach 4 Sekunden verschwindet es.
•Drücken Sie Stumm- Taste (Mute), um AN/AUS des Lautstärke zu
schalten.
ACHTUNG: Die Stummschaltefunktion bleibt während der Kanalumschaltung aktiviert.
Sie können auch die Anzeigedauer im Menü ändern.
Menü > Konfiguration > Sonst. Einstellung > Lautstärkebalken Anzeigedauer
