Offgridtec PSI-Pro Series User manual

Offgridtec PSI-PRO-Spannungswandler
12/2000
12/3000
24/3000
Benutzerhandbuch
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn

Offgridtec PSI-PRO-Spannungswandler
Inhalt
Wichtige Sicherheitshinweise...................................................................................................................................3
1 Übersicht.....................................................................................................................................................................................7
2 Aufbau............................................................................................................................................................................................9
3 Anschluss...............................................................................................................................................................................10
4 Installation..............................................................................................................................................................................11
5 Schutz.........................................................................................................................................................................................18
6 Problembehandlung..................................................................................................................................................21
7 Wartung....................................................................................................................................................................................23
8 Technische Daten.........................................................................................................................................................24
Anhang 1 Haftungsausschlüsse.......................................................................................................................25
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn

Offgridtec PSI-PRO-Spannungswandler
Wichtige Sicherheitshinweise
Bitte bewahren Sie dieses Handbuch für eine spätere Überprüfung auf.
Dieses Handbuch enthält alle Sicherheits-, Installations- und Bedienungshinweise für den
Hochfrequenz-Reinsinus-Wechselrichter PSI-PRO ("Wechselrichter", wie in diesem Handbuch
bezeichnet)
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
. Erklärung der Symbole
Um dem Anwender eine effiziente Nutzung des Produkts zu ermöglichen und die Sicherheit von
Personen und Sachen zu gewährleisten, lesen Sie bitte die zugehörige Literatur zu den folgenden
Symbolen.Bitte lesen Sie die Literatur zu den folgenden Symbolen.
Das gesamte System sollte von professionellem und
technischem Personal installiert werden.
Tipps: Kennzeichnet Empfehlungen, auf die hingewiesen werden kann..
WICHTIG: Weist auf einen kritischen Hinweis während desBetriebs hin, dessen Nichtbeachtung zu einem fehlerhaften Betrieb des Geräts
führen kann.
VORSICHT:Weist aufmögliche Gefahren hin, deren Nichtbeachtung zu einer Beschädigung des Geräts führen kann.
WARNUNG: Weist auf die Gefahr eines elektrischen Schlags hin, wenn er nicht vermieden wird, kann es zu Unfällen kommen.
WARNUNG Heisse Oberfläche: Weist auf die Gefahr von hohen Temperaturen hin, die, wenn sie nicht vermieden werden, zu Verbrühungen
führen können.
Lesen, beachten und befolgen Sie alle Sicherheits- und Bedienungshinweise, bevor Sie das Gerät in Betrieb nehmen.
. nforderungen an das fachliche und technische Personal
•achlich ausgeildet
•ertraut mit den ugehrigen Sicherheitsestimmungen fr das eletrische System
•esen Sie dieses anduch sorgfltig durch und eachten Sie die daugehrigen
Sicherheitshinweise

Offgridtec PSI-PRO-Spannungswandler
Wichtige Sicherheitshinweise
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
3. Professionelles und technisches Personal darf
•Den Wechselrichter an einem bestimmten Ort installieren
•Einen Probebetrieb des Wechselrichters durchführen
•Den Wechselrichter bedienen und warten
4. Sicherheitshinweise vor der Installation
•Wenn Sie den Wechselrichter erhalten, überprüfen Sie, ob beim Transport Schäden
aufgetreten sind. Kontaktieren Sie das Transportunternehmen oder unser Unternehmen
rechtzeitig bei Problemen.
•Wenn Sie den Wechselrichter platzieren oder bewegen, müssen Sie die Anweisungen im
Handbuch befolgen.
•Bei der Installation des Wechselrichters müssen Sie bewerten, ob der Arbeitsbereich eine
Lichtbogengefahr darstellt.
•Der Wechselrichter muss an eine Batterie angeschlossen werden. Es wird empfohlen, dass
die Mindestkapazität (Ah) der Batterie das Fünffache des Stroms beträgt, der der
Nennausgangsleistung des Wechselrichters, geteilt durch die Batteriespannung, entspricht.
•Halten Sie den Wechselrichter fern von Kindern und lassen Sie diese nicht in der Nähe
spielen.
•Dieser Wechselrichter ist ein off-grid Typ. Es ist strengstens verboten, den Wechselrichter an
das Netz anzuschließen, andernfalls wird er beschädigt.
•Dieser Wechselrichter ist nur für den Stand-Alone-Betrieb zugelassen. Es ist verboten,
mehrere Einheiten parallel oder in Reihe zu verbinden; andernfalls wird der Wechselrichter
beschädigt.
5. Sicherheitshinweise bei mechanischer Montage
•Stellen Sie vor der Installation sicher, dass der Wechselrichter über keinen elektrischen
Anschluss verfügt.

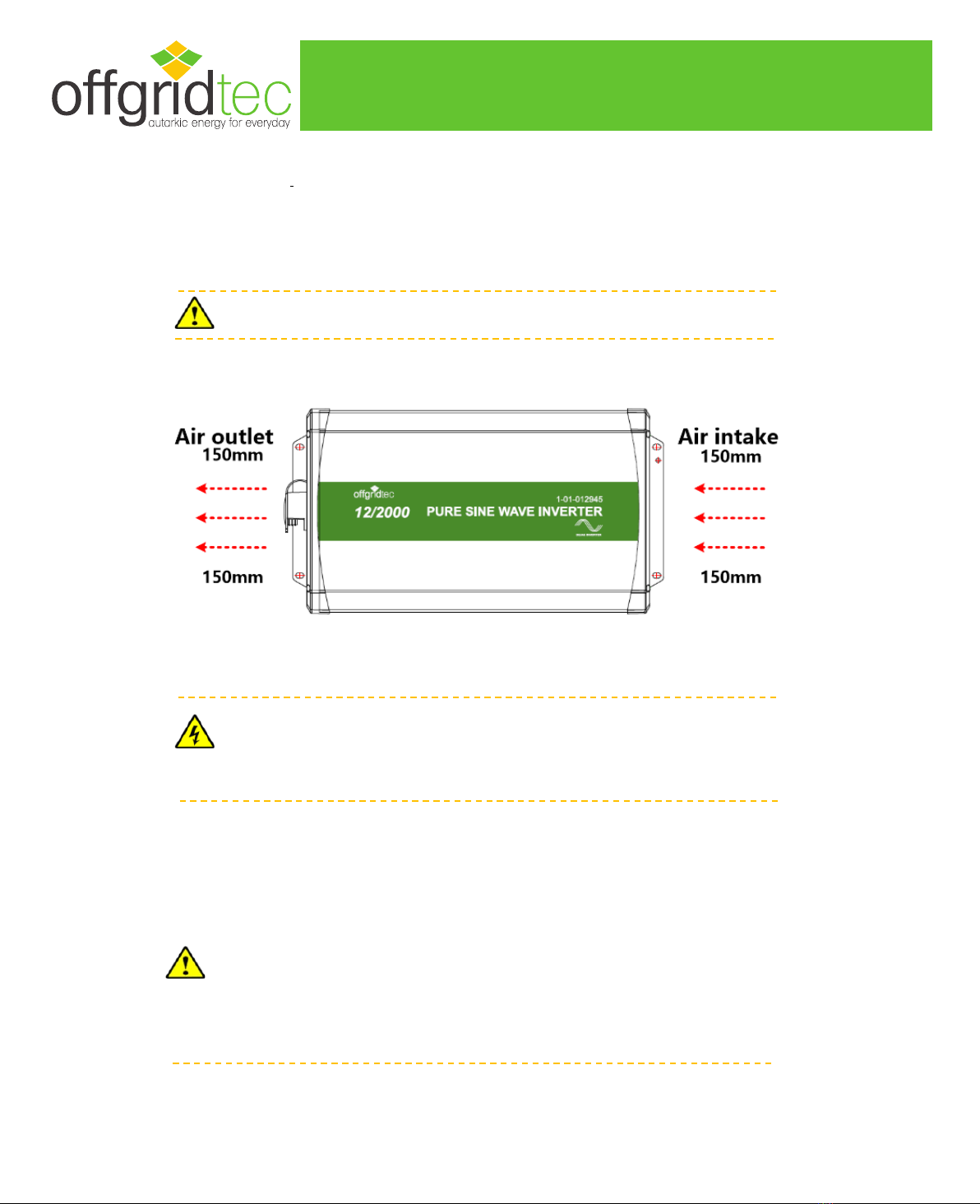

•Stellen Sie vor der Installation sicher, dass genügend Platz für die Wärmeabfuhr des Umrichters
vorhanden ist. Installieren Sie den Umrichter nicht in einer rauen Umgebung, wie z.B. in einer
feuchten, fettigen, entflammbaren oder explosiven Umgebung oder in einer Umgebung mit
Staubansammlung.

Offgridtec PSI-PRO-Spannungswandler
Wichtige Sicherheitshinweise
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
6. Sicherheitshinweise bei elektrischem Anschluss
•Prüfen Sie, ob alle Verdrahtungsverbindungen fest sind, um die Gefahr einer
Wärmeansammlung durch lose Verbindungen zu vermeiden.

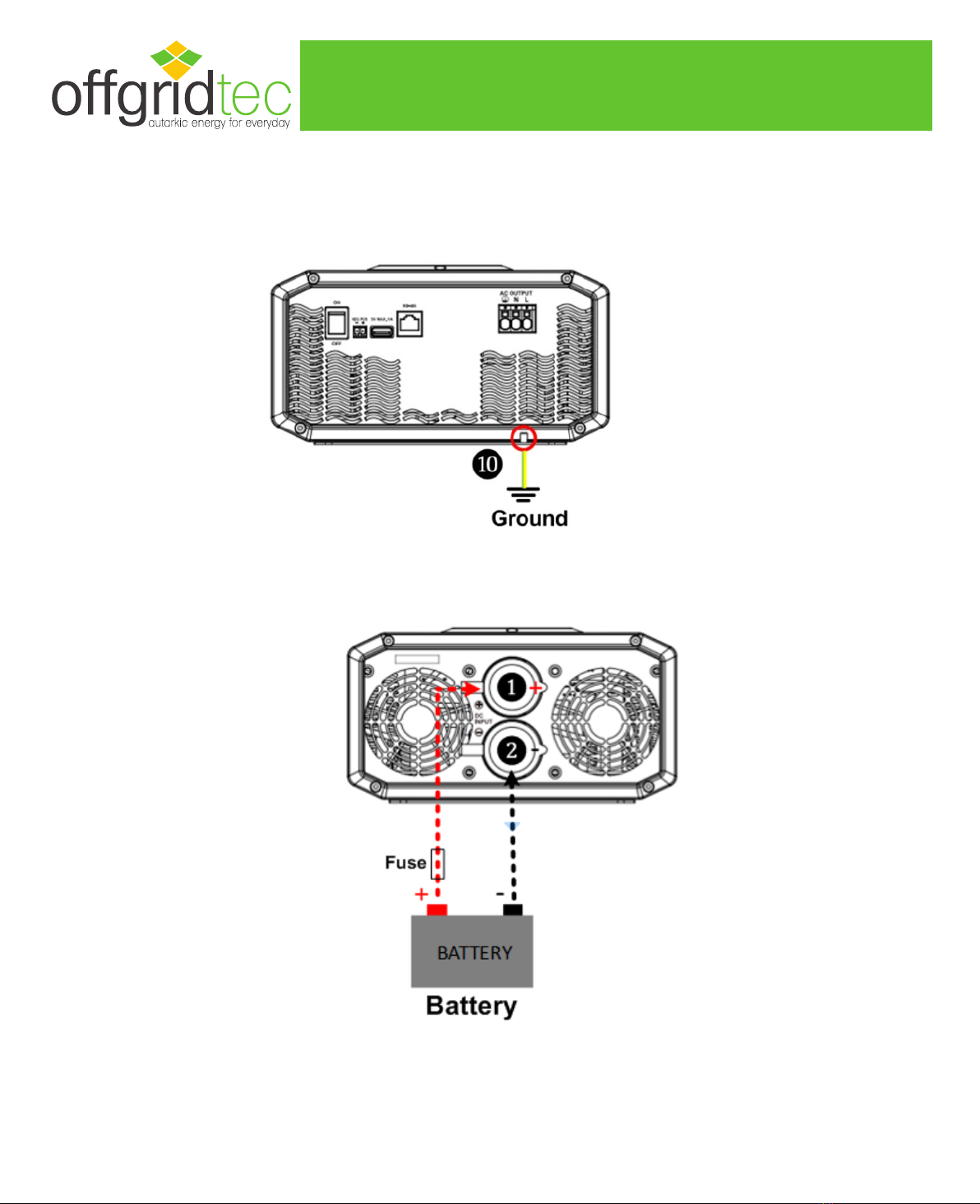

•Die Schutzerdung muss mit dem Boden verbunden sein. Der Querschnitt des Drahtes sollte
nicht weniger als 4mm2 betragen.
•Die DC-Eingangsspannung muss genau der Parametertabelle entsprechen. Eine zu hohe
oder zu niedrige DC-Eingangsspannung beeinträchtigt den normalen Betrieb des
Umrichters und kann ihn sogar beschädigen..
•Es wird empfohlen, dass die Länge der Verbindung zwischen der Batterie und dem
Wechselrichter weniger als 3 Meter beträgt. Bei einer Länge von mehr als 3 Metern sollte
die Stromdichte der Verbindungsleitung reduziert werden.
•Zwischen Batterie und Wechselrichter sollte eine Sicherung oder ein Sicherungsschalter
verwendet werden; Der Nennstrom des Sicherungs- oder Brechers sollte doppelt so hoch
sein wie der Inverter-Eingangsstrom.
•Installieren Sie den Wechselrichter NICHT in der Nähe der gefluteten Blei-Säure-Batterie, da
der Funkenflug der Klemmen den von der Batterie freigesetzten Wasserstoff entzünden
kann.

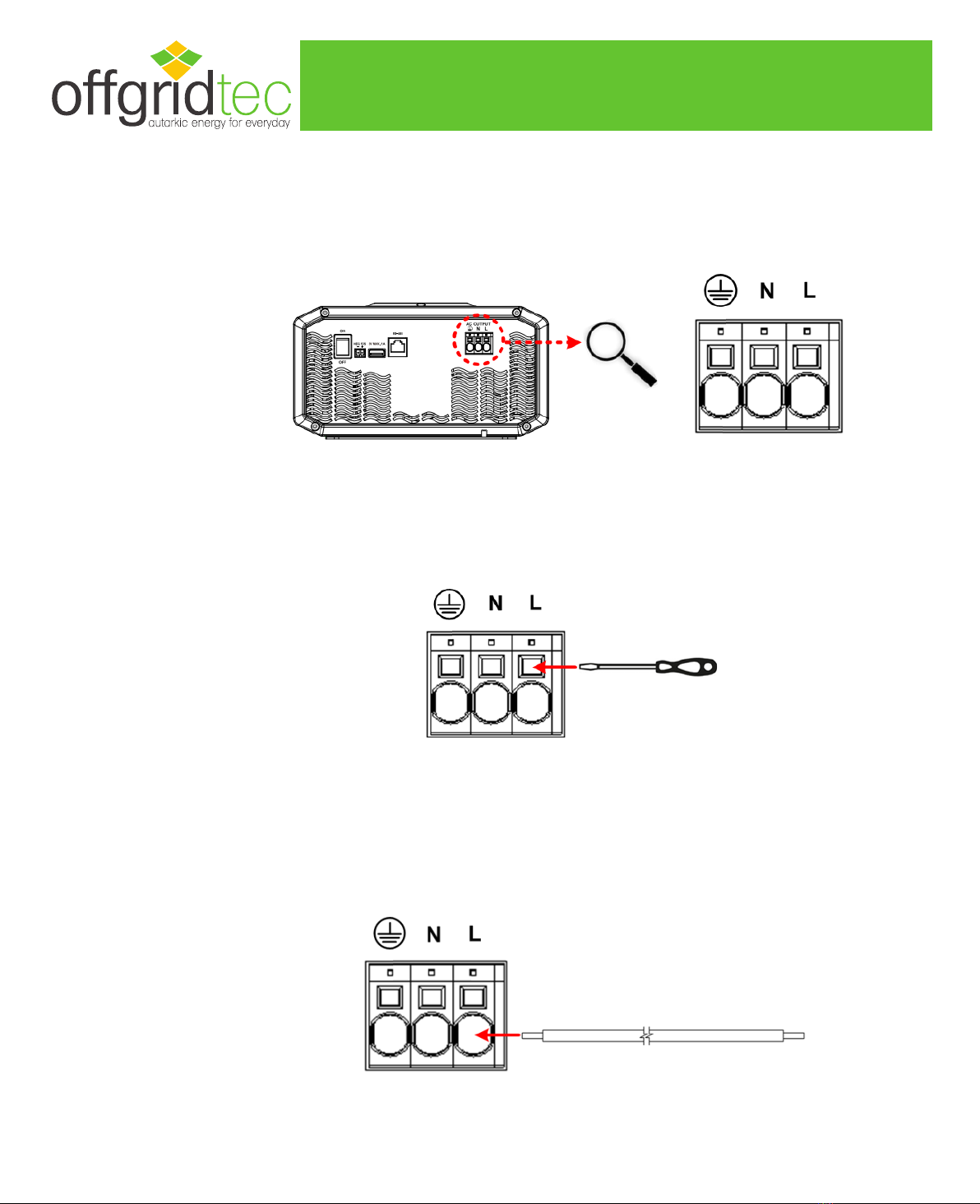

•Die AC-Ausgangsklemme ist nur für den Anschluss der Last vorgesehen. Schließen Sie ihn
NICHT an andere Stromquellen oder das Versorgungsnetz an, da der Wechselrichter sonst
beschädigt wird. Schalten Sie den Wechselrichter aus, bevor Sie Lasten anschließen.
•Schließen Sie keine Batterieladegeräte oder andere ähnliche Produkte an die
Eingangsklemme des Wechselrichters an; andernfalls wird der Wechselrichter beschädigt.
7. Sicherheitshinweise für den Betrieb des Wechselrichters
•Wenn der Umrichter in Betrieb ist, erzeugt dieser Abwärme und kann dadurch die Ober-
fläche erhitzen. Die Temperatur kann sehr hoch werden; berühren Sie das Gehäuse nicht.
•Wenn der Wechselrichter in Betrieb ist, öffnen Sie bitte nicht das Gehäuse.
•Der AC-Ausgang des Wechselrichters steht unter Hochspannung, berühren Sie nicht den
Kabelanschluss, um einen Stromschlag zu vermeiden.

Offgridtec PSI-PRO-Spannungswandler
Wichtige Sicherheitshinweise
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
8. Gefährliche Vorgänge, die zu Lichtbogen, Feuer oder Explosion führen können
•Das Berühren des Kabelendes, das nicht isoliert wurde und möglicherweise unter Strom
steht.
•Das Berühren der Kupferleitung, der Klemmen oder der internen Module des Umrichters, die
unter Strom stehen können.
•Der Anschluss des Netzkabels ist lose.
•Schraube oder andere Ersatzteile fallen versehentlich in den Wechselrichter.
•Unsachgemäße Bedienung durch ungeschultes nicht-professionelles oder technisches
Personal.
Wenn ein Unfall eingetreten ist, muss er von professionellem und technischem Personal
behandelt werden. Unsachgemäße Bedienung würde weitere schwere Unfälle verursachen.
9. Sicherheitshinweise zum Stilllegen des Wechselrichters
•Wenn der Wechselrichter fünf Minuten lang nicht in Betrieb war, können die leitenden
Module berührt werden.
•Der Umrichter darf nach Beseitigung der Störungen wieder in Betrieb genommen werden,
die die Sicherheitsleistung beeinträchtigt haben.
•Im Inneren befinden sich keine zu wartenden Teile.
Berühren oder öffnen Sie das Gehäuse NICHT, nachdem der Wechselrichter innerhalb von
zehn Minuten ausgeschaltet wurde.
10. Sicherheitshinweise bei der Wartung von Wechselrichtern
•Es wird empfohlen, den Wechselrichter mit einem Prüfgerät auf Spannungs- und
Stromfreiheit zu prüfen.
•Stellen Sie bei der Durchführung von elektrischen Anschluss- und Wartungsarbeiten ein
temporäres Warnschild auf oder errichten Sie Absperrungen, um zu verhindern, dass
unbeteiligtes Personal den elektrischen Anschluss- oder Wartungsbereich betritt.
•Ein unsachgemäßer Betrieb des Wechselrichters kann Personen- oder Geräteschäden
verursachen.
•Um statische Schäden zu vermeiden, tragen Sie bitte ein Antistatik-Armband oder
vermeiden Sie unnötigen Kontakt mit der Leiterplatte.

Offgridtec PSI-PRO-Spannungswandler
1 Übersicht
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
1 Übersicht
Die PSI-PRO ist eine neue Generation von Wechselrichtern mit reiner Sinuswelle, die mit dem
Lithium-Batteriesystem kompatibel sind. Dieser neue Wechselrichter nutzt die Technologie zur
Unterdrückung von Stromspitzen, um eine Beschädigung der Lithium-Batteriezellen und des
Batteriemanagementsystems (BMS) durch den Impulsstrom effektiv zu verhindern. Der
Wechselrichter verfügt über einen doppelten Regelungsalgorithmus für Spannung und Strom, der
ein schnelleres Ansprechen und eine bessere Beständigkeit gegen Lasteinflüsse ermöglicht. Die
optionalen Kommunikationslösungen ermöglichen es dem Anwender, den Echtzeitstatus zu
überwachen oder die Parameter überall zu ändern. Der Wechselrichter findet breite Anwendung
in DC-AC Bereichen, wie z.B. Solar-AC-Stromversorgungssystem, Fahrzeugsystem,
Wohnmobilstromversorgung, Sicherheitsüberwachungssystem, Notbeleuchtungssystem,
Feldstromsystem, Haushaltsstromsystem, etc. Mit einer ausgezeichneten EMV-Eigenschaft
(elektromagnetische Verträglichkeit) ist der Wechselrichter auch für Gelegenheiten mit hohen
Anforderungen an die Stromqualität geeignet.
Eigenschaften:
•Vollständig galvanisch getrennter Aufbau für Eingang und Ausgang
•Volldigitale Doppelregelung mit geschlossenem Regelkreis
•Hervorragende EMV-Eigenschaften, breite Anwendung in höherwertigen Stromnetzen
•Fortschrittliche SPWM-Technologie und reiner Sinusausgang
•Besonders geeignet für Anwendungen in einem Lithium-Batteriesystem
•Hervorragende Belastbarkeit gegen Stoßbelastungen, z. B. durch Klimaanlagen,
Waschmaschinen, Kühlschränke usw.
•Hohe Leistungsdichte und hochwertige Komponenten zur Gewährleistung der
Zuverlässigkeit
•Ausgangsleistungsfaktor bis zu 1
•Geringer Nulllast- und Standby-Verbrauch. Niedrige THD (Total Harmonic Distortion). Hoher
Umwandlungswirkungsgrad

Offgridtec PSI-PRO-Spannungswandler
1 Übersicht
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
•Umfangreiche Schutzfunktionen: Eingangsverpolung, Unterspannung, Überspannung,
Überlastung des Ausgangs, Kurzschluss, Überhitzung
•Temperatur- und lastabhängig geregelte Luftkühlung
•Optionale LCD-Anzeige (Remote Meter) zur einfachen Überwachung und Parameterkonfiguration
•Fernsteuerung über die Telefon-Apps und PC-Software
•Konfigurierbare Ausgangsspannung und Ausgangsfrequenz①

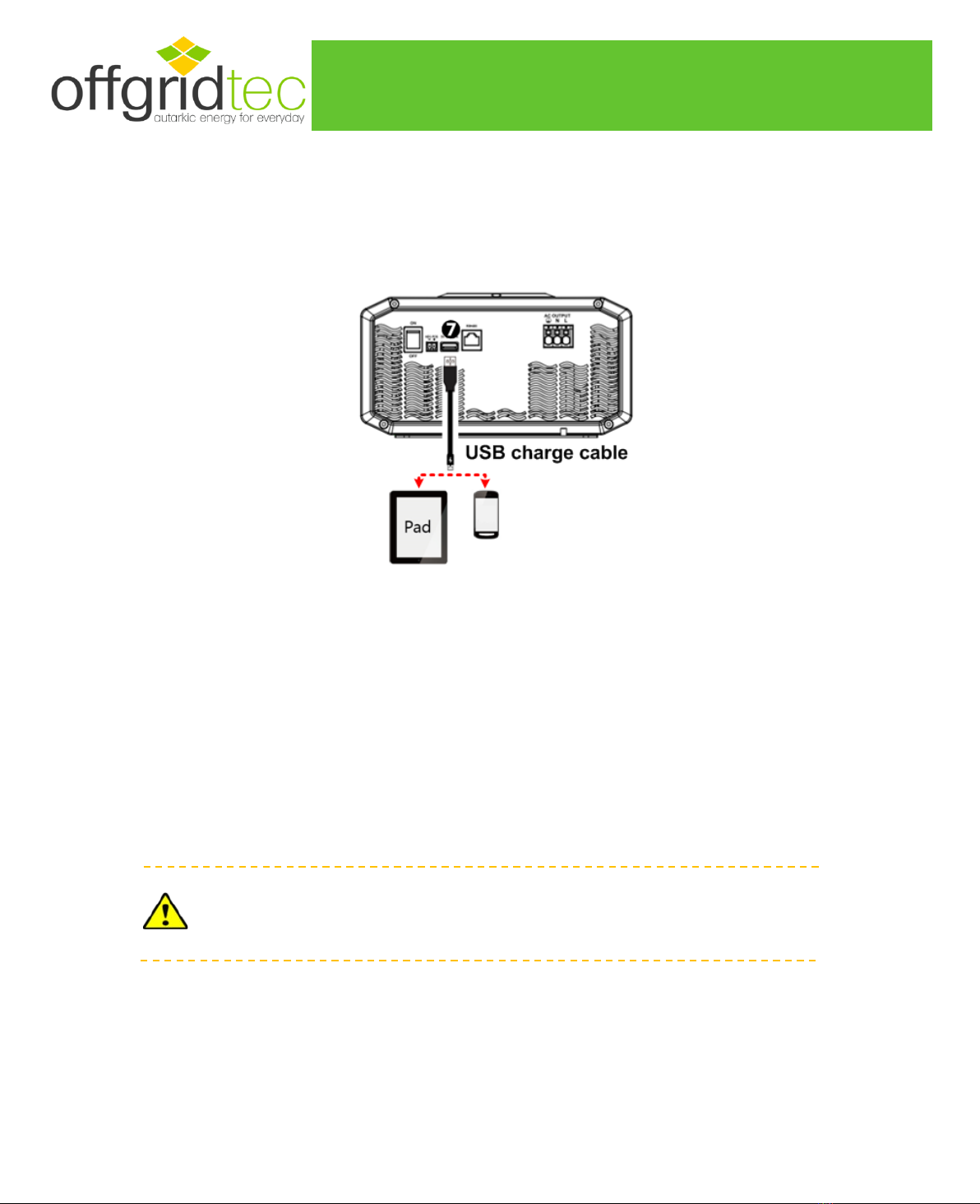

•Aufladen von Mobiltelefonen, DC-Lüftern und anderen elektrischen Geräten über den USB-
Anschluss
•Unterstützung einer Vielzahl von Optionen durch Verbindung mit dem RS485 com. Port
•Externes Schaltkontaktdesign, um eine Fernsteuerung zu ermöglichen
•IEC62109, EN61000, RoHS zugelassen
Konfigurieren der Parameter über das Remote-LCD-Meter, die Smartphone-App und die PC-Software.

Offgridtec PSI-PRO-Spannungswandler

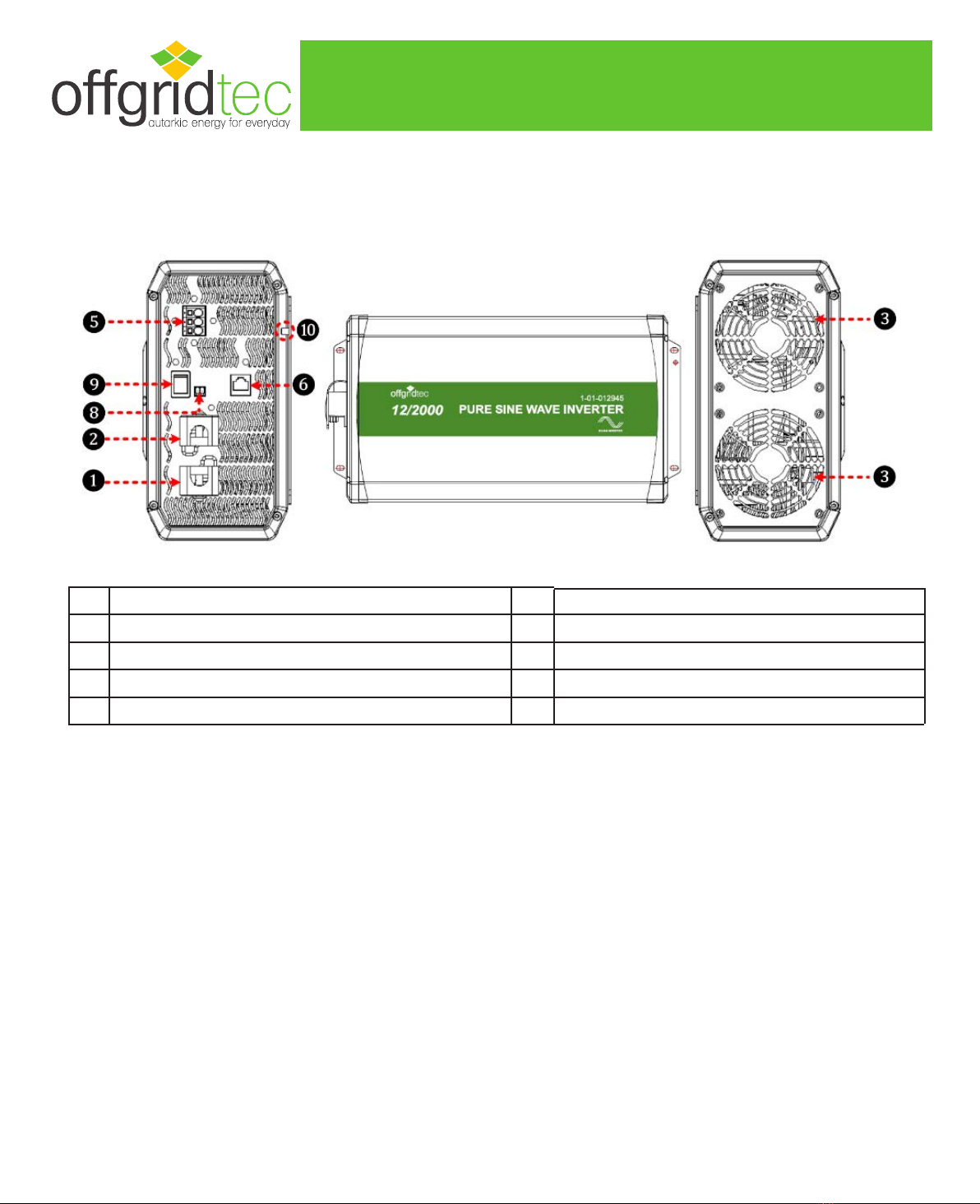

2 Aufbau
1 DC-Eingangsklemme positiv
6 RS485 Kommunikationsanschluss
2 DC-Eingangsklemme negativ
7USB Ausgangsanschluss (5VDC/Max. 1A)
3 Lüfter (1)
8 Externer Switch-Port
9 Wechselrichterschalter
5 AC-Ausgangsklemme 10 Erdungsterminal
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
2 Aufbau
(1) Kühllüfter
Bedingungen zum Starten des Lüfters:
•Die Temperatur des Kühlkörpers liegt über 45°C oder
•Die Wechselrichtertemperatur liegt über 45°C oder
•Die Ausgangsleistung ist höher als 50% der Nennleistung
Bedingungen zum Anhalten des Lüfters:
•Die Temperatur des Kühlkörpers liegt unter 40°C und
•Die Wechselrichtertemperatur liegt unter 40°C und
•Die Ausgangsleistung beträgt weniger als 40% der Nennleistung

Offgridtec PSI-PRO-Spannungswandler
3 Anschluss
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
3 Anschluss
Schießen Sie den Wechselrichter immer direkt an die Batterieklemmen an.. Schließen Sie ihn
NICHT an Anschlussterminals von Ladequelle an. Andernfalls können die
Ladespannungsspitzen der Ladequelle den Überspannungsschutz des Wechselrichters
auslösen.

Offgridtec PSI-PRO-Spannungswandler
4 Installation
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
4 Installation
4.1 Hinweise
•Lesen Sie alle Installationsanweisungen vor der Installation sorgfältig durch
•Beachten Sie sämtliche Sicherheitsvorschriften der verwendeten Batterie. Bitte tragen Sie
bei der Installation an einer Blei-Säure-Batterie einen Augen- und Handschutz .
•Halten Sie die Anschlusskabel von Metallobjekten fern, um einen Kurzschluss der Batterie
und des Spannungswandler zu vermeiden
•Lose Stromanschlüsse und korrodierte Drähte können zu großer Hitze führen, die
Drahtisolierung schmelzen, umliegende Materialien verbrennen oder sogar einen Brand
verursachen können. Stellen Sie feste Verbindungen her und sichern Sie die Kabel am
besten mit Kabelklammern.
•Die DC-Eingangsspannung muss strikt der Parametertabelle folgen. Eine zu hohe oder zu
niedrige DC-Eingangsspannung wirkt sich auf den normalen Betrieb des Wechselrichters
aus und beschädigt ihn sogar. Die Batteriespannung muss weniger als 20V für die 12V-
Varianten und weniger als 40V für die 24V-Varianten, sein,
•Wählen Sie die Anschlusskabel entsprechend der angegebenen Tabelle aus
•Vermeiden Sie direkte Sonneneinstrahlung und Feuchtigkeit, wenn Sie den Wechselrichter
im Freien installieren.
•Öffnen oder berühren Sie die interne Komponente nicht sofort, nachdem Sie den
Netzschalter ausgeschaltet haben. Wir empfehlen, min. 10 Minuten zu warten, damit sich
die internen Kondensatoren vollständig entladen können.
•Installieren Sie den Wechselrichter nicht in einer rauen Umgebung wie feuchter, fettiger,
brennbarer, explosiver oder Staubansammlung.
•Der AC-Ausgang ist von hoher Spannung, berühren Sie nicht die Verdrahtungsverbindung,
um elektrischen Schlag zu vermeiden.
•Um Verletzungen zu vermeiden, berühren Sie den Lüfter nicht, während er arbeitet.

Offgridtec PSI-PRO-Spannungswandler
4 Installation
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
4.2 Drahtgröße und Leistungsschalter
Zur vollen Leistungs-Nutzung des Gerätes müssen Batterien mit ausreichender Kapazität, sowie
Batteriekabel mit entsprechendem Querschnitt eingebaut werden. Siehe Tabelle.
Leitungs- und Sicherungsauswahl für Batterie
Modelle 12/2000 12/3000 24/3000
Empfohlene Batteriekapazität (Ah) 200 - 1000 400 - 1200 200 - 700
Empfohlene Gleichstromsicherung 250 350A 250
Empfohlene Leitungsquerschnitte (mm2)
für + und – Anschluss *, **
0 – 2m 35 50 35
2 – 5m*** 2x35 2x50 2x35
* Befolgen Sie die lokalen Installationsregeln.
** Platzieren Sie Batteriekabel nicht in einem geschlossenen Kabelkanal.
*** "2x" bedeutet zwei positive und zwei negative Kabel
Hinweis: Die obige Drahtgröße und Leistungsschaltergröße dienen nur als Referenz; Bitte
wählen Sie je nach aktueller Situation einen geeigneten Draht und Sicherung aus.
Leitungs- und Leistungsschalterauswahl für AC-Ausgang
Modelle Leitungsquerschnitt Schutzschalter
PSI-PRO 12/2000 2,5mm2/13AWGAC/2P—16A
PSI-PRO 12/3000 4mm2/11AWG AC/2P—25A
PSI-PRO 24/3000 4mm2/11AWG AC/2P—25A
Die genannten Querschnitte und Leistungsschaltergrößen, dienen nur als
Referenz; Bitte wählen Sie je nach aktueller Situation einen geeigneten Draht und
Leistungsschalter aus.

Offgridtec PSI-PRO-Spannungswandler
4 Installation
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
4.3 Montage
Um eine natürliche thermische Konvektion zugewährleisten, sollten Sie den
Wechselrichter an einem Ort mit ausreichend Luft-Zirkulaton und einem Mindestabstand von
150mm von den oberen und unteren Rändern des Wechselrichters installieren.
Bei Montage in einem Gehäuse ist eine zusätzliche Belüftung sehr zu empfehlen,
PSI-PRO 12/2000
Schritt 3: Verdrahtung
Die Wechselstromlasten müssen durch die kontinuierliche Ausgangsleistung des
Wechselrichters bestimmt werden. Die Überspannungsleistung der Wechselstromlast
muss niedriger sein als die momentane Überspannungsleistung des Wechselrichters,
oder der Wechselrichter wird beschädigt.
 Stellen Sie den Wechselrichterschalter vor der Verdrahtung auf den Aus-Status.
 Schließen Sie während der Verdrahtung den Leistungsschalter oder die Sicherung nicht.
Stellen Sie sicher, dass die Leitungen von "+" und "-" Pole korrekt polarisiert sind.
Am Batterieende muss eine Sicherung installiert sein, deren Strom das 2- bis 2,5-fache
des Nennstroms des Wechselrichters beträgt. Der Abstand zwischen ihnen ist nicht
mehr als 150mm
Die Positionen der Klemmen und Anschlüsse an der Seite variieren von den
Wechselrichtermodellen.

Offgridtec PSI-PRO-Spannungswandler
4 Installation
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
Anschluss DC
Anschluss Batterie

Offgridtec PSI-PRO-Spannungswandler
4 Installation
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
❸AC-Lasten
1) Definition der AC-Ausgangsklemme
Es wird empfohlen, einen mehradrige Leitung mit einem Drahtdurchmesser von
nicht mehr als 2,5mm2 zuverwenden.
Verwenden Sie Lötmittel, wenn ein feinadreiger Draht verwendet wird und fügen
Sie ihn direkt in den entsprechenden Anschluss ein.
Der Wechselrichter muss ausgeschaltet sein, bevor eine Leitung am
Ausgang angeschlossen wird. Legen Sie dann einen geeigneten
Schltzschraubenzieher oder ähnliches und drücken diese in das kleine Loch
(über dem Anschluss) und führen Sie den Draht ein. Das gleiche gilt zum Lösen
der Verbindung.

Offgridtec PSI-PRO-Spannungswandler
4 Installation
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
2)Schließen Sie die AC-Last an
❹Optionales Zubehör
1)RS485-Kommunikationsanschluss
RJ45 Pin-Definition:
Pin Definition Pin Definition
1 5vdc 5 RS-485-A
2 5vdc 6 RS-485-A
3 RS-485-B 7 Gnd
4 RS-485-B 8 Gnd
Anschluss-Option für Offgridtec Remote Meter – Art.Nr.: 1-01-012990

Offgridtec PSI-PRO-Spannungswandler
4 Installation
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
3) Verbinden Sie optionales Zubehör
❺USB-Anschluss
Schritt 4: Einschalten des Wechselrichters
⑴Schalten Sie den Brecher an der Wechselrichter-Eingangsklemme oder die Sicherung am
Batterieende ein.
⑵Schalten Sie den Wechselrichterschalter ein; Die blaue Anzeige wird eingeschaltet, die einen
normalen AC-Ausgang angibt.
⑶Schalten Sie die Wechselstromlasten nacheinander ein und überprüfen Sie den Laststatus des
Wechselrichters.
Bei der Stromversorgung für verschiedene Lasten wird empfohlen, die Last mit
einem großen Impulsstrom einzuschalten. Und dann schalten Sie die Last
mit einem kleineren Impulsstrom ein, nachdem die Lastleistung stabil ist.
⑷Wenn die Fehleranzeige rot blinkt und der Summer nach dem Einschalten des
Wechselrichters alarmiert, schalten Sie bitte sofort die Last und den Wechselrichter aus.
Löschen Sie die Fehler gemäß Abschnitt 6.

Offgridtec PSI-PRO-Spannungswandler
5 Schutz
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
5 Schutz
1) Eingang Umgekehrter Polaritätsschutz
Wenn die Polarität der DC-Eingangsklemme umgekehrt ist, leuchtet die Anzeige nach dem Einschalten nicht auf,
der Summer ertönt nicht, und der Wechselrichter funktioniert nicht. Der Wechselrichter beginnt nach der Korrektur
der Fehlverdrahtung normal zu arbeiten.
2)Input Spannungsschutz
Bei der Änderung der Eingangsspannungsparameter der Batteriesind folgende Regeln zu beachten:
A. Überspannungsbegrenzungsspannung (16,2/32,2/64,4V) ≥ Überspannungstrennspannung ≥
Überspannung wieder verbinden Spannung +1V.
B. Überspannung wieder verbinden Spannung ≥ Unterspannung wieder verbinden Spannung.
C. Unterspannung Wiederverbindungsspannung ≥ Unterspannungstrennspannung +1V.
D. Unterspannungstrennspannung ≥ Niederspannungsgrenzspannung (10,5/21V).
5.1 Alarm-Meldung mit Offgridtec Remote Meter
Status wird wie folgt angezeigt, wenn der Eingangsspannungsschutz auftritt.
Input Spannungsschutz Status
Überspannungsschutz
Der Ausgang ist ausgeschaltet. Die
blaue Anzeige blinkt schnell.
Buzzer piept. LCD zeigt
an.
Nach Überspannung wieder
verbinden
Der blaue Indikator ist ON solid. Die
Ausgangsspannung ist normal.

Offgridtec PSI-PRO-Spannungswandler
5 Schutz
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
Unterspannungsschutz
Der Ausgang ist ausgeschaltet.
Die blaue Anzeige blinkt langsam.
Buzzer piept. LCD
zeigt an.
Unterspannung wieder verbinden Der blaue Indikator ist ON solid. Die
Ausgangsspannung ist normal.
Hinweis: Obwohl der Wechselrichter mit dem Überspannungsschutz geliefert wird, darf die
Batteriespannung für das 12V-System nicht höher als 20V und nicht höher als 40V für
das 24V-System sein, andernfalls kann der Wechselrichter beschädigt werden.
3) Überlastschutz
S=1.2Pe
(S: Ausgangsleistung; Pe: Nennleistung)
Der Ausgang wird nach 1 Minute
ausgeschaltet.
Buzzer piept.
Die rote Anzeige blinkt langsam.
LCD zeigt an.
S=1.5Pe
(S: Ausgangsleistung; Pe: Nennleistung)
Der Ausgang wird nach 30 Sekunden
ausgeschaltet.
Buzzer piept.
Die rote Anzeige blinkt langsam.
LCD zeigt an.
S=1,8Pe
(S: Ausgangsleistung; Pe: Nennleistung)
Der Ausgang wird nach 10 Sekunden
ausgeschaltet.
Buzzer piept.
Die rote Anzeige blinkt langsam.
LCD zeigt an.
S>2Pe(R-Eingangsspannung)
(S: Ausgangsleistung; Pe: Nennleistung)
Der Ausgang wird nach 5 Sekunden
ausgeschaltet.
Buzzer piept.
Die rote Anzeige blinkt langsam.
LCD zeigt an.
Hinweis: Wenn der Überlastschutz auftritt, wird der AC-Ausgang automatisch dreimal
wiederhergestellt (wiederhergestellt nach 5s, 10s, 15s separat). Nachdem der
Wiederherstellungsversuch fehlgeschlagen ist, müssen Sie den Wechselrichter neu
starten, um die AC-Ausgabe wiederherzustellen.

Offgridtec PSI-PRO-Spannungswandler
5 Schutz
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: [phone]
Email: [e-mail]
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
4) Ausgangs-Kurzschlussschutz
Fehler Anweisung
Der Ausgang wird
sofort
ausgeschaltet.
Buzzer piept. Rote
Anzeigen schnell
blinkt. LCD zeigt die
an.
Hinweis: Wenn der Kurzschlussschutz erfolgt, versucht
der AC-Ausgang automatisch dreimal ob der Kurzschluss
beseitig wurde (wiederhergestellt nach 5s, 10s, 15s).
Nachdem der Wiederherstellungsversuch fehlgeschlagen
ist, müssen Sie den Wechselrichter neu starten, um die AC-
Ausgang wieder frei zu schalten.
5) Über-Temperaturschutz
Fehler Anweisung
LCD zeigt die
an.
Der PSI-PRO
funktioniert nicht
mehr.
Der Wechselrichter funktioniert nach der Temperatur
des Kühlkörpers nicht mehr, oder die internen Module sind
r höher als ein festgelegter Wert.
Der PSI-PRO
nimmt die Arbeit
wieder auf.
Der Wechselrichter nimmt die Arbeit wieder auf, nachdem
die Temperatur des Kühlkörpers oder die internen Module
niedriger als ein festgelegter Wert abgekühlt sind.
