OHAUS ranger 7000 User manual

RANGER®7000
Discrete I/O Interface
Instruction Manual
Manual de instrucciones
de la interfaz E/S discreta
de la RANGER® 7000
RANGER®7000
Interface E/S discrètes
Manuel d’instructions
RANGER® 7000
Diskrete I/O-Schnittstelle
Bedienungsanleitung
RANGER®7000
Interfaccia I/O discreto
Manuale di istruzioni
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

Discrete I/O Interface EN-1
INTRODUCTION
This discrete I/O interface Kit is for use with the Ohaus Ranger®7000.
When installed, the system software allows the relay to be programmed in a variety of ways.
BASIC APPLICATIONS
Applications include: driving external Over/Accept/Under displays, motor controls for semi-automatic
filling systems, sorting systems, interfacing to industrial PLC systems, etc. The Relay outputs can
also be used as slave relays to drive high power relays in larger systems.
For the setup in each application, please refer to the instruction manual supplied with scale.
Set up the discrete I/O controls as described in the I/O menu section of that manual.
CAUTION: Read all safety warnings before installing, making connections, or
servicing the Discrete I/O PCB. Failure to comply with these warnings could result in
personal injury and/or property damage. Retain all instructions for future reference.

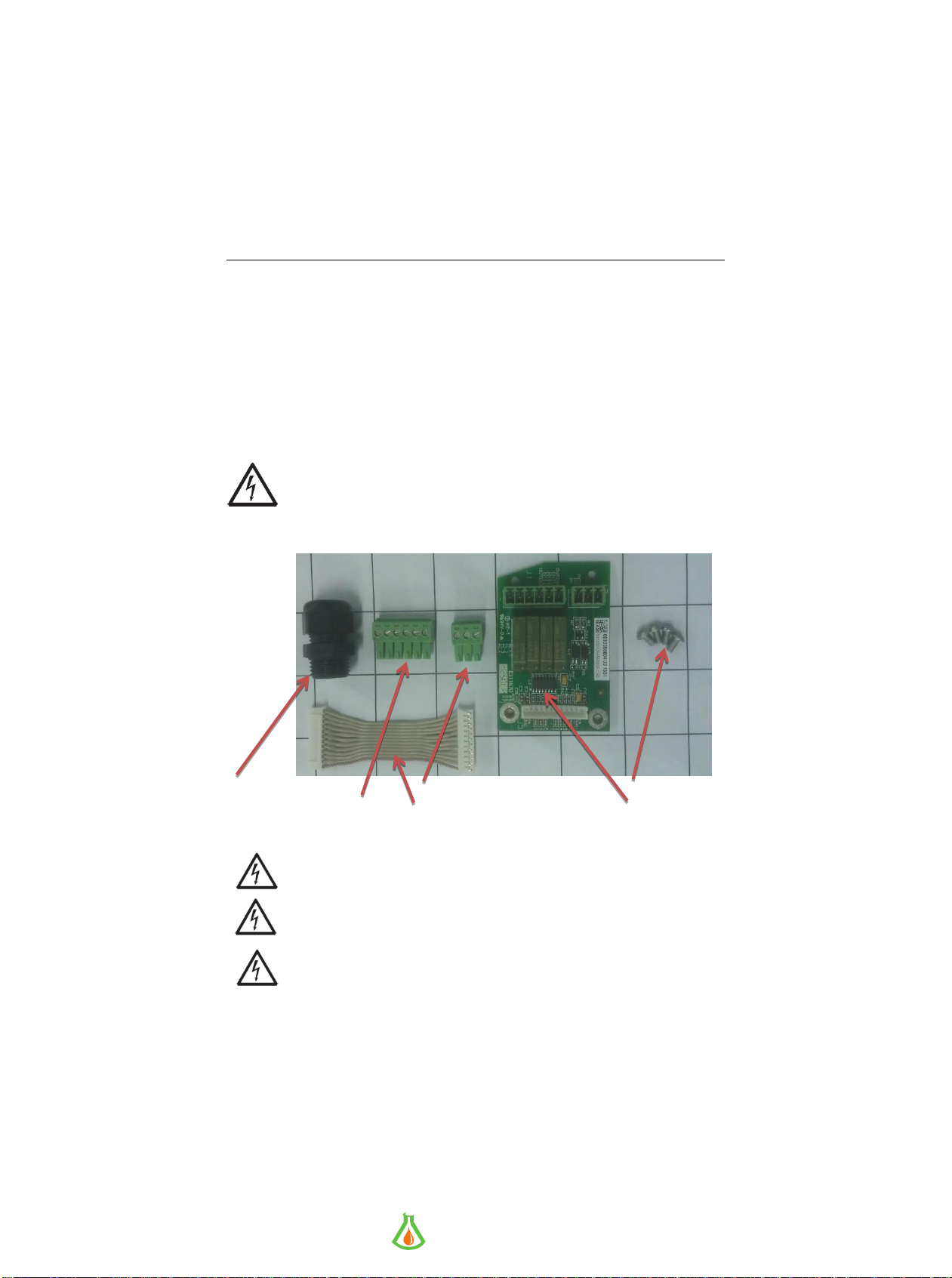

KIT CONTENTS
Cable Gland
Connector, 3 Pin
Screws (4)
Connector, 6 Pin
Cable to mainboard
I/O PC Board
INTERFACE INSTALLATION
CAUTION: THE INSTALLATION AND WIRE CONNECTIONS TO THE DISCRETE I/O
BOARD SHOULD ONLY BE DONE BY AUTHORIZED AND QUALIFIED
PERSONNEL, SUCH AS AN ELECTRICIAN.
WARNING: BEFORE MAKING CONNECTIONS TO THE RELAY TERMINALS,
POWER OFF THE SYSTEM AND REMOVE ALL EXTERNAL AC POWER
CONNECTIONS.
WARNING: WHEN MAKING ANY LINE VOLTAGE CONNECTIONS TO THE
DISCRETE I/O, FOLLOW NATIONAL ELECTRICAL CODE (NEC) OR LOCAL
AUTHORITY WIRING STANDARDS AND SAFETY PRACTICES.
Install the Interface module inside the terminal as shown.
Note: The appearance of your model may be different than that shown.
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

EN-2 Discrete I/O Interface
1. Disconnect the cable between base and terminal. Release the plastic plug by
using a Slotted screwdriver
2. Remove the four rubber pads.
3. Release the five screws
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

Discrete I/O Interface EN-3
4. Install the Interface PCB. Push it through the pins and secure it with the 2
screws.
5. Install the cable gland, and pass the cable through it.
Connect the cable between the I/O board and the Main board.
Pins
Screws
Cable Gland
Cable to
Main board
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

EN-4 Discrete I/O Interface
6. Connect the cable to the two connectors (3 Pin and 6 Pin), and plug these two
connectors to the terminal block (J1 & J2).
7. Secure the cable gland and put the terminal cover back on.
IMPORTANT: When connecting any AC line supplied device to the Discrete I/O PCB,
ensure that each external device utilizes a properly grounded AC connection.
CAUTION: Do not operate the discrete I/O without the terminal cover in place
IMPORTANT: Review the I/O menu before using the discrete I/O board to control
external devices.
J2
J1
J3
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

Discrete I/O Interface EN-5
CONNECTION
INPUT
The discrete I/O interface enables other devices such as PLCs to provide the trigger voltage (typically
12 VDC or 24 VDC, maximum 30 VDC) to turn the inputs “on”.
An example of wiring to the inputs with the +V to the common is shown:
Note:
1. Voltage: 5~30 VDC, 10 mA maximum current. Voltage polarity cannot be reversed.
2. Do not bundle input wiring with power wiring or any other high energy cables.
3. Wire size: 18 AWG (0.832 mm2) maximum
24 AWG (0.205 mm2) minimum
OUTPUT
The four dry-contact normally open relay outputs can switch up to 250 VAC or 30 VDC voltages at 1A
maximum.
The relay outputs are not polarity-sensitive since they are dry contact outputs.
An example of wiring to the outputs is given below:
Notes:
1. Dry contact relays.
2. Relay contact rating:
AC: 24-250 VAC, 1.0 AMP. INTO resistive load.
DC: 5-45 VDC ,1.0 AMP. INTO resistive load.
Maximum switching power: 250VA, 30 W.
3. Maximum output circuit current = 3 AMPS.
4. All inductive loads must be suppressed.
5. Wire size: 18 AWG (0.832 mm2) Maximum
24 AWG (0.205 mm2) Minimum
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

EN-6 Discrete I/O Interface
COMPLIANCE
Disposal
In conformance with the European Directive 2002/96 EC on Waste Electrical and
Electronic Equipment (WEEE) this device may not be disposed of in domestic waste.
This also applies to countries outside the EU, per their specific requirements.
Please dispose of this product in accordance with local regulations at the collecting
point specified for electrical and electronic equipment. If you have any questions,
please contact the responsible authority or the distributor from which you purchased
this device.
Should this device be passed on to other parties (for private or professional use), the
content of this regulation must also be related.
For disposal instructions in Europe, refer to www.ohaus.com/weee.
Thank you for your contribution to environmental protection.
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

Interfaz E/S discreta ES-1
INTRODUCCIÓ N
Este kit de la interfaz E/S discreta es para utilizar con la Ranger®7000 de Ohaus.
Al instalarlo, el software del sistema permite programar el relé de varias formas.
APLICACIONES BÁ SICAS
Entre las aplicaciones se incluyen: pantallas externas de exceso/aceptació n/defecto, controles del motor para los
sistemas de rellenado semiautomá tico, sistemas de clasificació n, sistemas de interconexió n para el PLC
industrial, etc. Las entradas de relé , pueden utilizarse como relé esclavo para utilizar relé s de alta potencia en
sistemas má s grandes.
Para la configuració n de cada aplicació n, consulte el manual de instrucciones que se suministra con la bá scula.
Configure los controles E/S como se describe en la secció n del menú E/S del manual.
PRECAUCIÓ N: Lea todas las advertencias de seguridad antes de la instalació n,
conexió n o reparació n del PBC de E/S discreta. No cumplir con estas advertencias
podría causar dañ os corporales y/o dañ os a la propiedad. Guarde las instrucciones
para futuras consultas.
CONTENIDO DEL KIT
Entrada del cable
Conector, 3 pines
Tornillos (4)
Conector, 6 pines
Cable a la placa base
Placa E/S para el ordenador
INSTALACIÓ N DE LA INTERFAZ
PRECAUCIÓ N: LA INSTALACIÓ N Y CONEXIÓ N DEL CABLE A LA PLACA E/S
DISCRETA SOLO DEBE REALIZARLA PERSONAL AUTORIZADO Y CUALIFICADO,
COMO POR EJEMPLO UN ELECTRICISTA.
ADVERTENCIA: ANTES DE CONECTAR LOS TERMINALES DEL RELÉ , APAGUE
EL SISTEMA Y QUITE LAS CONEXIONES DE CORRIENTE ALTERNA EXTERIOR.
ADVERTENCIA: AL CONECTAR LAS LÍNEAS DE ALTA TENSIÓ N A LA E/S
DISCRETA SIGA EL CÓ DIGO ELÉ CTRICO NACIONAL (NEC) O LAS NORMAS
LOCALES DE CABLEADO Y LAS PRÁ CTICAS DE SEGURIDAD.
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

ES-2 Interfaz E/S discreta
Instale el mó dulo de la interfaz en el interior del terminal como se muestra.
Nota: La apariencia de su modelo puede ser diferente a la que se muestra.
1. Desconecte el cable entre la base y el terminal. Libere el enchufe de plá stico
mediante un destornillador de pala plana.
2. Quite las cuatro almohadillas de goma.
3. Quite los cinco tornillos.
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

Interfaz E/S discreta ES-3
4. Instale el PBC de la interfaz. Empú jelo contra las patillas y asegú relo con los 2
tornillos.
5. Instale la entrada del cable y pase el cable a travé s de la misma.
Conecte el cable entre la placa de E/S y la placa base.
Patillas
Tornillos
Entrada del
cable
Cable a
placa base
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

ES-4 Interfaz E/S discreta
6. Conecte el cable a los dos conectores (3 y 6 patillas) y conecte estos dos
conectores a la regleta de terminales (J1 y J2).
7. Asegure la entrada del cable y vuelva a colocar la tapa.
IMPORTANTE: Al conectar cualquier dispositivo suministrado de CA al PBC de E/S
discreta, asegú rese de que cada dispositivo externo utiliza una conexió n de CA a tierra
adecuada.
PRECAUCIÓ N: No use la E/S discreta sin la tapa del terminal en su sitio.
IMPORTANTE: Revise el menú E/S antes de utilizar la placa E/S discreta para controlar
un dispositivo externo.
J2
J1
J3
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

Interfaz E/S discreta ES-5
CONEXIÓ N
ENTRADA
La interfaz E/S discreta permite que otros dispositivos como los sistemas PLC suministren la tensió n
de activació n (normalmente 12 V CC o 24 V CC, como má ximo 30 V CC) para "encender" las
entradas.
A continuació n se muestra un ejemplo de cableado de las entradas con +V al comú n:
Nota:
1. Tensió n: 5~30 V CC, 10 mA corriente má xima. No se puede cambiar la polaridad de la tensió n.
2. No agrupe el cableado de entrada con el cableado de alimentació n o cualquier otro cable de
alta tensió n.
3. Diá metro de los cables: 18 AWG (0,832 mm2) como má ximo
24 AWG (0,205 mm2) como mínimo
SALIDA
Las cuatro salidas del relé normalmente abierto de contacto seco se pueden cambiar hasta llegar a
tensiones de 250 VCA o 30 V CC a 1 A como má ximo.
La salida del relé no es sensible a la polaridad ya que las salidas son de contacto seco.
A continuació n se muestra un ejemplo de la conexió n de las salidas.
Notas:
1. Relé s de contacto seco
2. Capacidad del contacto de relé :
AC: 24-250 VCA, 1,0 AMP. SOBRE carga
resistiva.
DC: 5-45 V CC, 1,0 AMP. SOBRE carga
resistiva.
Fuente de alimentació n má xima: 250 VA, 30 W.
3. Corriente má xima del circuito de salida =
3 AMP.
4. Se deben suprimir todas las cargas inductivas.
5. Diá metro de los cables:
18 AWG (0,832 mm2) como má ximo
24 AWG (0,205 mm2) como mínimo
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

ES-6 Interfaz E/S discreta
CUMPLIMIENTO
Eliminació n
En cumplimiento con la Directiva europea 2002/96 de la CE sobre residuos
de aparatos elé ctricos y electró nicos (WEEE), este dispositivo no se puede
eliminar como residuo domé stico. Tambié n se aplica en países fuera de la
UE, segú n sus requisitos específicos.
Elimine este producto segú n las normativas locales en el punto de
recolecció n especificado para equipos elé ctricos y electró nicos. Si tiene
alguna pregunta, pó ngase en contacto con la autoridad responsable o el
distribuidor del que adquirió este dispositivo.
En caso de que este dispositivo se entregara a un tercero (para uso privado
o profesional), se debe hacer referencia al contenido de esta regulació n.
Para obtener instrucciones de eliminació n en Europa, consulte
www.ohaus.com/weee.
Gracias por su contribució n a la protecció n del medioambiente.
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

Interface E/S discrè tes FR-1
INTRODUCTION
Ce kit d'interface E/S discrè tes est destiné à ê tre utilisé avec la Ranger®7000 d'Ohaus.
Une fois installé , le logiciel permet au relais d'ê tre programmé de diffé rentes maniè res.
APPLICATIONS DE BASE
Les applications comprennent : les pilotes des afficheurs externes Supé rieur/Acceptation/Infé rieur, des
contrô les du moteur pour les systè mes de remplissage semi-automatiques, des systè mes de tri,
l'interfaç age avec les systè mes PLC industriels, etc. Les sorties des relais peuvent aussi ê tre utilisé es en
tant que relais esclaves qui piloteront des relais à haute puissance dans des systè mes plus importants.
Pour la configuration de chaque application, se reporter au manuel d'instructions fourni avec la balance.
La configuration du contrô le des E/S discrè tes est dé crite dans la section du menu E/S de ce manuel.
ATTENTION : Lire tous les avertissements de sé curité avant d'installer, de connecter
ou de procé der à la maintenance de la carte des E/S discrè tes. Si ces avertissements
ne sont pas respecté s, un accident et/ou des dommages maté riels peuvent en
ré sulter. Conserver toutes les instructions pour ré fé rence ulté rieure.
CONTENU DU KIT
Presse-é toupe
Connecteur, 3 broches
Vis (4)
Connecteur, 6 broches
Câ ble vers la carte principale
Carte des E/S
INSTALLATION DE L'INTERFACE
ATTENTION : L'INSTALLATION ET LE CÂ BLAGE DE LA CARTE DES E/S
DISCRÈ TES NE DOIVENT Ê TRE RÉ ALISÉ S QUE PAR UN PERSONNEL
AUTORISÉ ET QUALIFIÉ , COMME UN É LECTRICIEN.
AVERTISSEMENT : AVANT DE RÉ ALISER LES CONNEXIONS VERS LES
BORNES DU RELAIS, METTRE LE SYSTÈ ME HORS TENSION ET DÉ MONTER
TOUTES LES CONNEXIONS EXTERNES D'ALIMENTATION CA.
AVERTISSEMENT : LORS DE LA CONNEXION D'UNE LIGNE É LECTRIQUE SUR
LES E/S DISCRÈ TES, SE CONFORMER À LA RÉ GLEMENTATION É LECTRIQUE
NATIONALE (NEC) OU AUX NORMES ET AUX PRATIQUES DE SÉ CURITÉ DE
CÂ BLAGE DE L'AUTORITÉ LOCALE.
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

FR-2 Interface E/S discrè tes
Installer le module d'interface dans le terminal selon la pré sentation.
Remarque : L'apparence de votre modè le peut ê tre diffé rente de celui pré senté .
1. Dé connecter le câ ble entre la base et le terminal. Dé monter la prise en
plastique en utilisant un tournevis plat.
2. Dé monter les quatre patins en caoutchouc.
3. Dé monter les cinq vis.
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

Interface E/S discrè tes FR-3
4. Installer la carte d'interface. Pousser celle-ci sur les broches et la maintenir
avec les 2 vis.
5. Installer le presse-é toupe et faire traverser le câ ble du capteur.
Connecter le câ ble entre la carte E/S et la carte principale.
Broc
hes
Vis
Presse-é toupe
Câ ble vers
Carte
principale
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

FR-4 Interface E/S discrè tes
6. Connecter le câ ble sur les deux connecteurs (broches 3 et 6) et brancher ces
deux derniers sur le bornier du terminal (J1 et J2).
7. Fixer le presse-é toupe et remettre en place le couvercle du boîtier.
IMPORTANT : Lors de la connexion de n'importe quel dispositif alimenté en CA sur la
carte des E/S discrè tes, s'assurer que chaque dispositif externe utilise une connexion
CA correctement relié e à la masse.
ATTENTION : Ne pas faire fonctionner les E/S discrè tes sans le couvercle du terminal
en place.
IMPORTANT : Consulter le menu des E/S avant d'utiliser la carte des E/S discrè tes pour
contrô ler les dispositifs externes.
J2
J1
J3
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

Interface E/S discrè tes FR-5
CONNEXION
ENTRÉ E
L'interface des E/S discrè tes permet à d’autres périphériques tels que des PLC de fournir la tension de
dé clenchement (gé né ralement 12 V CC ou 24 V CC, maximum 30 V CC) pour « activer » les entré es.
Un exemple de câ blage vers les entré es avec +V sur le commun est pré senté :
Remarque :
1. Tension : 5 à 30 V CC, Courant maximum 10 mA. La polarité de la tension ne peut pas ê tre
inversé e.
2. Ne pas regrouper le câblage d’entrée avec celui d’alimentation ni avec aucun autre câble
é lectrique.
3. Section du câ ble : 18 AWG (0,832 mm²) MAXI
24 AWG (0,205 mm²) MINI
SORTIE
Les sorties du relais peuvent prendre en charge des tensions de 250 V CA ou 30 V CC sous 1 A
maximum.
Les sorties du relais ne sont pas affecté es par la polarité dans la mesure où il s'agit de sorties à
contact sec.
Un exemple de câ blage vers les sorties est pré senté ci-dessous :
Remarques :
1. Relais à contact sec.
2. Classification des contacts du relais :
CA : 24-250 V CA, 1 A Dans une charge ré sistive.
CC : 5 à 45 V CC, 1 A Dans une charge ré sistive.
Alimentation à dé coupage maximum : 250 VA, 30 W.
3. Courant maximum du circuit sortie = 3 A
4. Toutes les charges inductives doivent ê tre
supprimé es.
5. Section du câ ble : 18 AWG (0,832 mm²) MAXI
24 AWG (0,205 mm²) MINI
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

FR-6 Interface E/S discrè tes
CONFORMITE
Mise au rebut
Conformément à la directive européenne 2002/96/ CE sur l’équipement
é lectronique et é lectrique des dé chets (WEEE), cet appareil ne peut pas ê tre
é liminé dans des dé chets mé nagers. Ceci est é galement valable pour les pays
en dehors de l’UE, selon leurs impératifs spécifiques.
Mettre au rebut ce produit conformé ment à la ré glementation locale au point de
collecte spé cifié pour les é quipements é lectriques et é lectroniques. Pour de plus
amples informations, contacter l’autorité responsable ou le distributeur auprès
duquel vous avez acheté cet appareil.
Si cet appareil change de proprié taire (pour des raisons personnelles ou
professionnelles), cette consigne doit lui ê tre communiqué e.
Pour les instructions sur la mise au rebut en Europe, voir
www.ohaus.com/weee.
Merci de votre contribution à la protection de l’environnement.
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!

Diskrete I/O-Schnittstelle DE-1
EINLEITUNG
Das diskrete I/O-Schnittstellenset ist fü r die Verwendung mit der Waage Ranger®7000 von Ohaus
vorgesehen.
Nach der Installation kann das Relais mit der Systemsoftware auf verschiedene Weise programmiert
werden.
HAUPTANWENDUNGEN
Zu den Anwendungen gehö ren: Steuerung externer Anzeigen der Status Ü ber/Akzeptabel/Unter,
Motorsteuerung halbautomatischer Fü llsysteme oder Sortiersysteme, Schnittstelle zu industriellen
SPS-Systemen usw. Die Relaisausgä nge kö nnen auch als Hilfsrelais Schaltschü tze in grö ß eren
Systemen steuern.
Die Konfiguration der einzelnen Anwendungen finden Sie in der Bedienungsanleitung der Waage.
Konfigurieren Sie die diskreten I/O-Bedienelemente entsprechend der Beschreibung des I/O-Menü s
in der Waagenanleitung.
ACHTUNG: Lesen Sie alle Sicherheitshinweise, bevor Sie die diskrete I/O-Platine
installieren, anschließ en oder warten. Die Nichtbeachtung der Warnhinweise kann zu
Verletzungen und/oder Beschä digungen fü hren. Bewahren Sie alle Anweisungen zum
spä teren Nachschlagen auf.
SET-INHALT
Kabeldurchfü hrung
Stecker, 3-polig
Schrauben (4)
Stecker, 6-polig
Kabel zur
Hauptplatine
I/O-Platine
INSTALLATION DER SCHNITTSTELLE
ACHTUNG: NUR AUTORISIERTES FACHPERSONAL, ZUM BEISPIEL EIN
ELEKTRIKER, DARF DIE DISKRETE I/O-PLATINE INSTALLIEREN UND
ANSCHLIESSEN.
[e-mail]
www.GlobalScientificSupply.com
GLOBAL SCIENTIFIC SUPPLY
The Laboratory Supply Company!
