1
INTRODUCTION
The HCT-1000 is a hand-held convection rework tool. It features digital controls, multiple
modes of operation, internal or external feedback control and integrated vacuum pick-up
for component placement and removal. Additionally, this unit may be connected to the
PCT-1000 as part of the Modular Rework System.
CONTENTS
1. Safety & Warranty 1
2. Specifications 2
3. Unit identification 3
4. Setup and unit operation 4, 5 & 6
5. Additional Features 6
6. Nozzle Information 7
7. Operation 8
8. Troubleshooting 8
9. Maintenance 9
SAFETY
Intended Use:
WARNING: Use of this equipment in ways other than those described in this User Guide
may result in injury to persons or damage to property. Use this equipment only as
described in this User Guide.
OK International cannot be responsible for injuries or damages resulting from unintended
applications of its equipment. Unintended uses may result from taking the following
actions:
• Making changes to equipment that has not been recommended in the User Guide
• Using incompatible or damaged replacement parts
• Using unapproved accessories or auxiliary equipment
Safety Precautions:
• Do not operate this unit in excess of maximum ratings/settings
• Always wear appropriate personal protective clothing or apparel
• This equipment is for indoor use only
Warranty
OK International warrants the HCT-1000 hand-held convection rework tool power supply
against any defects in materials or workmanship for one (1) year from the date of
purchase by the original owner.
OK International warrants the HCT-1000 hand-held convection rework tool hand-piece
(HCT-HV1) against any defects in materials or workmanship for one (1) year from the
date of purchase by the original owner.
OK International warrants the HCT-1000 heater assembly (HCT-HTRASSY) against any
defects in materials or workmanship for ninety (90) days from the date of purchase by
the original owner.
This Warranty excludes normal maintenance and shall not apply to any opened,
misused, abused, altered or damaged items. If the product should become defective
within the warranty period, OK International will repair or replace it free of charge at its
sole option. The replacement item(s) will be shipped, freight prepaid, to the original
purchaser. The warranty period will start from the date of purchase. If the date of
purchase cannot be substantiated the date of manufacture will be used as the start of
the warranty period

2
2. HCT-1000 SPECIFICATIONS
Size
9” x 7” x 6” (229 mm x 178 mm x 152 mm)
Weight
12lbs
Input Voltage
100-240 VAC, 50/60 Hz
Rated Power
600W
Pollution Degree Category
II
Storage Temperature
-10°C to 60°C (14°F to 140°F)
Operating Temperature
0°C to 50°C (32°F to 122°F)
Air Pump Type
Diaphragm
Air Flow
5-25 l/min
Vacuum Pump
15” Hg (381 mm Hg)
Control Temperature
Surface Resistivity
107Ωto 1011Ω
Noise Level
< 55 dB
Certifications
TUV
Max. Relative Humidity
80% for temperature up to 31°C (87.8°F) Decreasing
linearly to 50% relative humidity at 40°C (104°F)
System Modes
HCT, MRS
Operational Modes
Setup, Run, Manual, Active Setup
Memory Locations
50
Display
LCD 20 X 4 display segments
Description
HCT-PS1000
HCT-1000 Power Supply
HCT-HV1
Hand-piece with integral vacuum, cord and connector
HCT-FS2
Footswitch, Dual, HCT-1000
HCT-NC
Nozzle Carrier, HCT-1000 nozzles
HCTA-TH1
Hand-piece tool Holder
HNA-1
Nozzle Adapter
HCTA-NW1
Nozzle Wrench
HCTA-VCT1
Vacuum Cup Tool
Accessories
HCTA-VC24
Vacuum Cup, 3/32” (2.38mm)
HCTA-VC50
Vacuum Cup, 3/16” (5.00mm)
HCTA-VC64
Vacuum Cup, ¼” (6.4mm)
HCTA-VC80
Vacuum Cup, 5/16” (8mm)
HCTA-VC11
Vacuum Cup, 7/16” (11mm)
HCTA-ASC
Anti-seize Compound
AC-TCK-24-36
Thermocouple
HCTA-CC
Communications Cable
HCT-HTRASSY
Heater Assembly

3

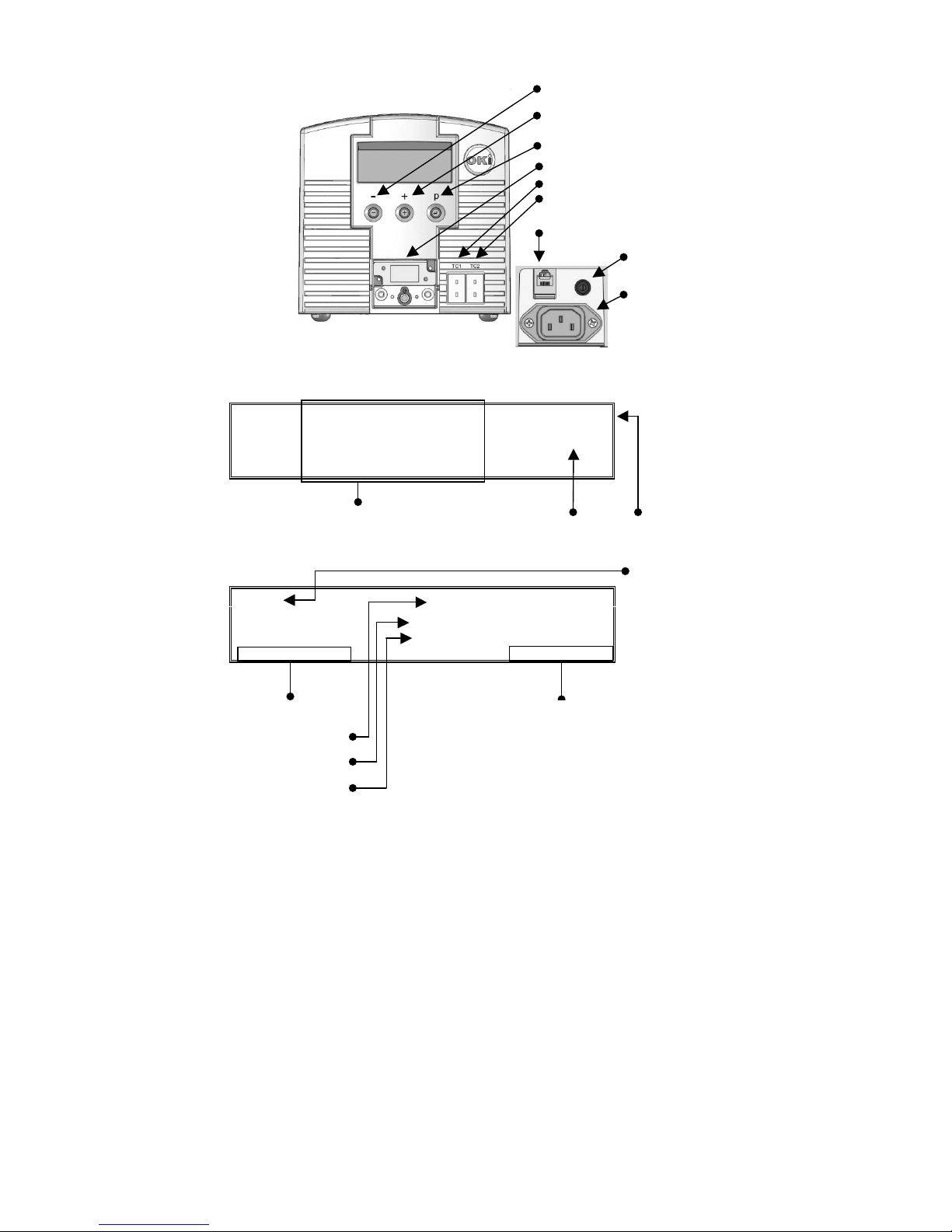

3. Unit Identification
Figure 1 HCT-PS1000 Power Supply
Figure 3: Run Mode, Before Profile Start
Figure 4: Run Mode, After Profile Start, MRS Mode
Z
1
:
1
5
0
°c
6
5
s
P
0
6
Z
2
:
2
0
0
°c
5
5
s
T
C
:
I
N
T
Z
3
:
2
5
0
°c
4
5
s
Z
4
:
3
0
0
°c
3
0
s
Z
1
:
5
5
s
P
0
6
T
-
S
E
T
:
1
5
0
°c
T
C
:
I
N
T
T
-
H
t
r
:
1
3
6
°c
1
2
5
°c
R
E
M
O
V
E
(↵)Enter/Profile Select
Power On/Off
Timer/Temperature Adjust Down
⊕Timer/Temperature Adjust Up
and Profile start/abort
Thermocouple (TC1)
Thermocouple (TC2)
Hand-piece Connector
Power Connector
Footswitch Connector
Communications Connector
Figure 2
Back Panel Detail
TC 1:
Active Zone
Zone Set Point
Actual Heater Reading
Temperature Monitor
Thermocouple
Control
Selected Profile
Place/Remove Option
(Only Available in MRS Mode)
Zone Target Temperature
Profile Parameters

4

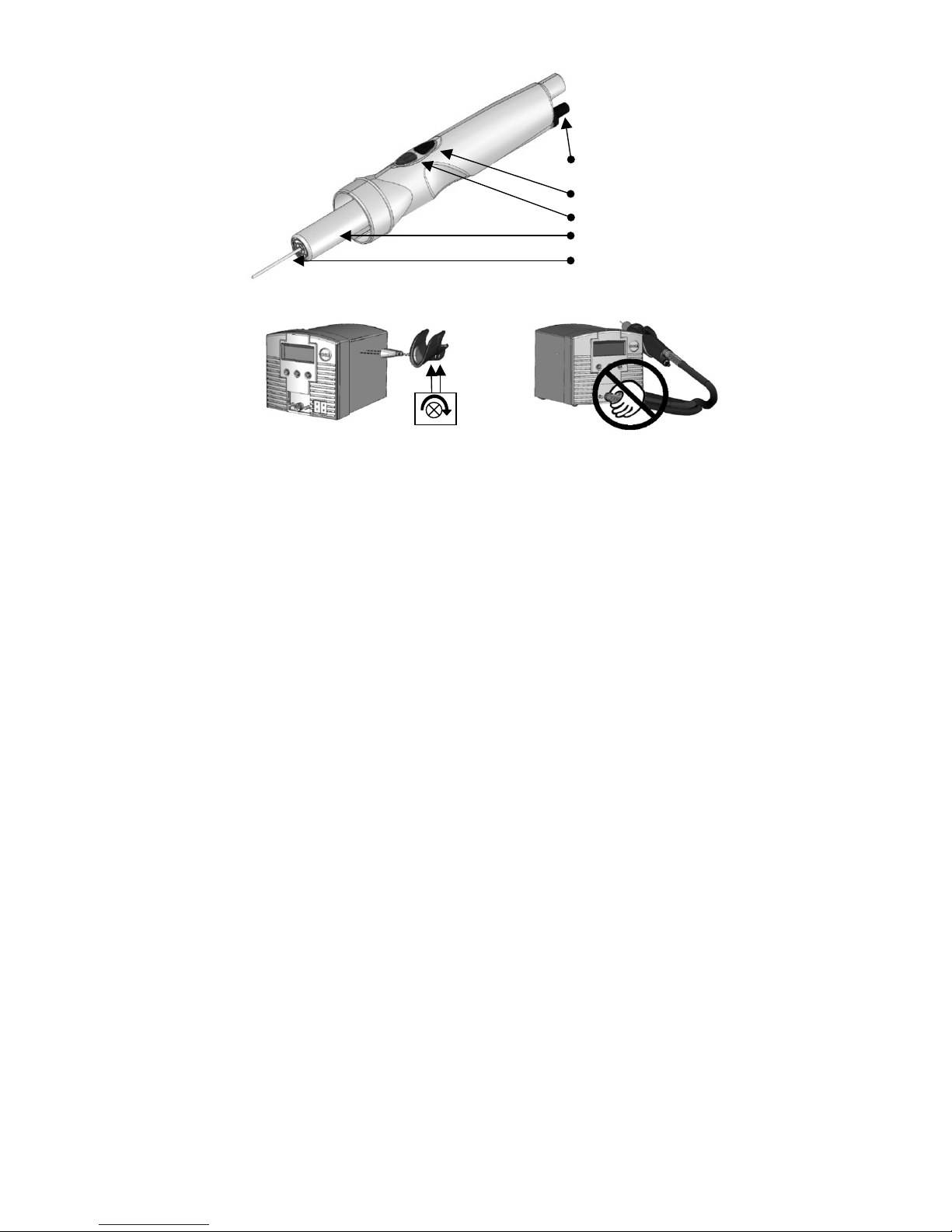

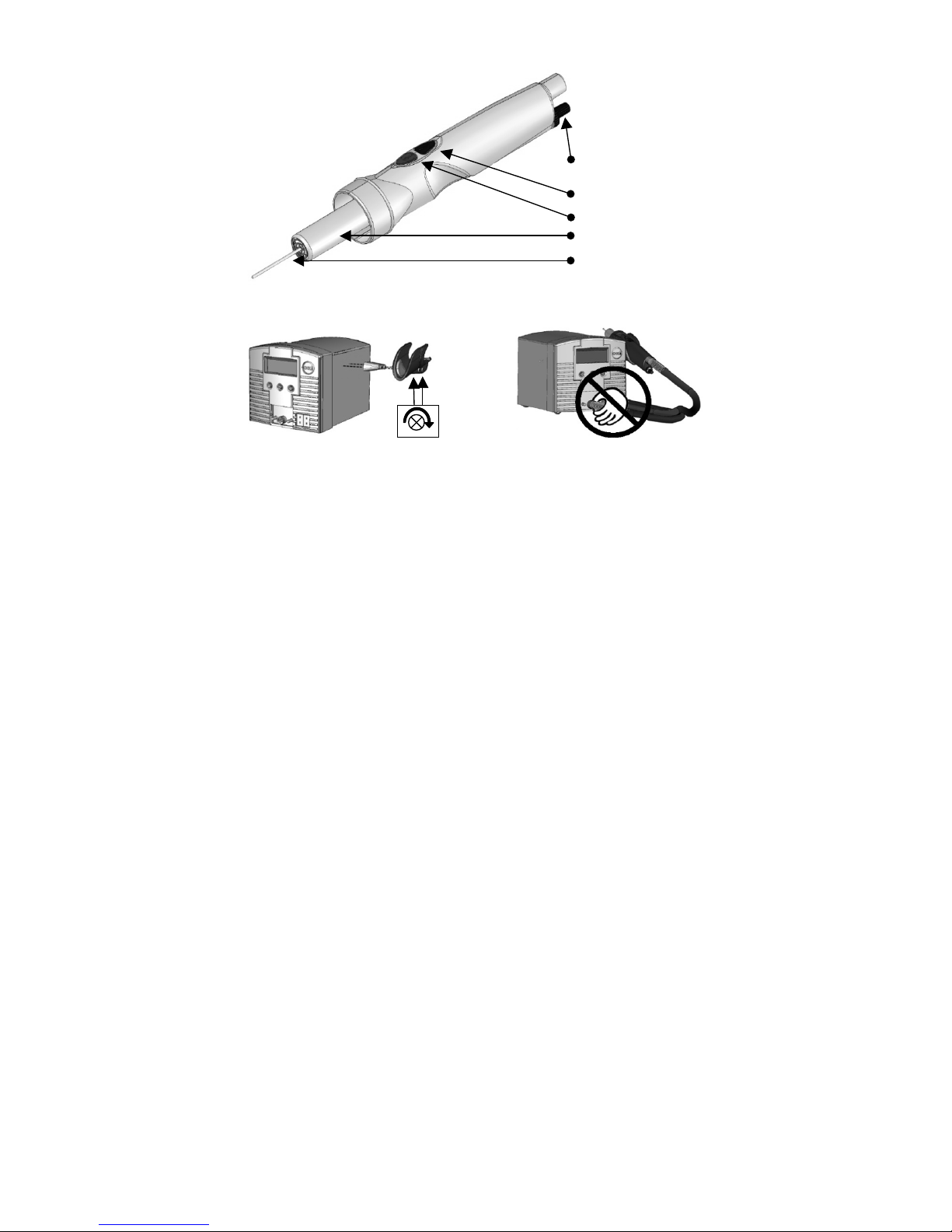

Figure 5 HCT-HV1 Hand-piece Assembly
4. Setup and unit operation
1. Basic unit setup
1. Connect the hand-piece assembly, HCT-HV1, to the power supply.
2. Plug the power cord into the power connector (Figure 2). Plug the power cord
into a grounded wall socket of the rated input line voltage.
3. Connect the dual footswitch, HCT-FS2, to the unit (Figure 2).
4. Turn On the unit by pressing the Power button momentarily.
5. To Abort a Profile (to the Cool-Down zone*) press and hold the (red) on the
footswitch or (red) on the hand-piece down while in Run Mode.
6. *Note: Depressing the (red) on the footswitch or (red) on the hand-piece
a second time will decrease the cool down time to a minimum of 60 seconds.
7. Turn Off the unit by pressing the Power button momentarily. Note ~ you
must be out of set-up mode in order to do this. I.e. no flashing numbers on the
display.
2. System Mode Selection
The HCT-1000 has two system modes of operation.
•The first mode is HCT. In this mode, the HCT-1000 is used as a standalone
handheld convection rework tool.
•The second mode is MRS. In this mode, the HCT-1000 is used as part of a
Modular Rework System. The unit is connected via cable to a PCT-1000 and
may be used with the ATH-1000 Adjustable Tool Holder. In this mode the
HCT-1000 provides timing control for both units and the ATH-1000 allows
repeatable place and remove operations.
•Plug the Communications Cable into the Communication Connector (Figure 2
above) on the HCT-1000 and the PCT-1000. When connected in MRS mode
the time setting on the PCT-1000 will display “- -“.
Vacuum Pick-up Tube
(red) Profile Start/Abort
(blue) Vacuum Activation
Vacuum Pick-up Tube
Adjustment
Heater Assembly

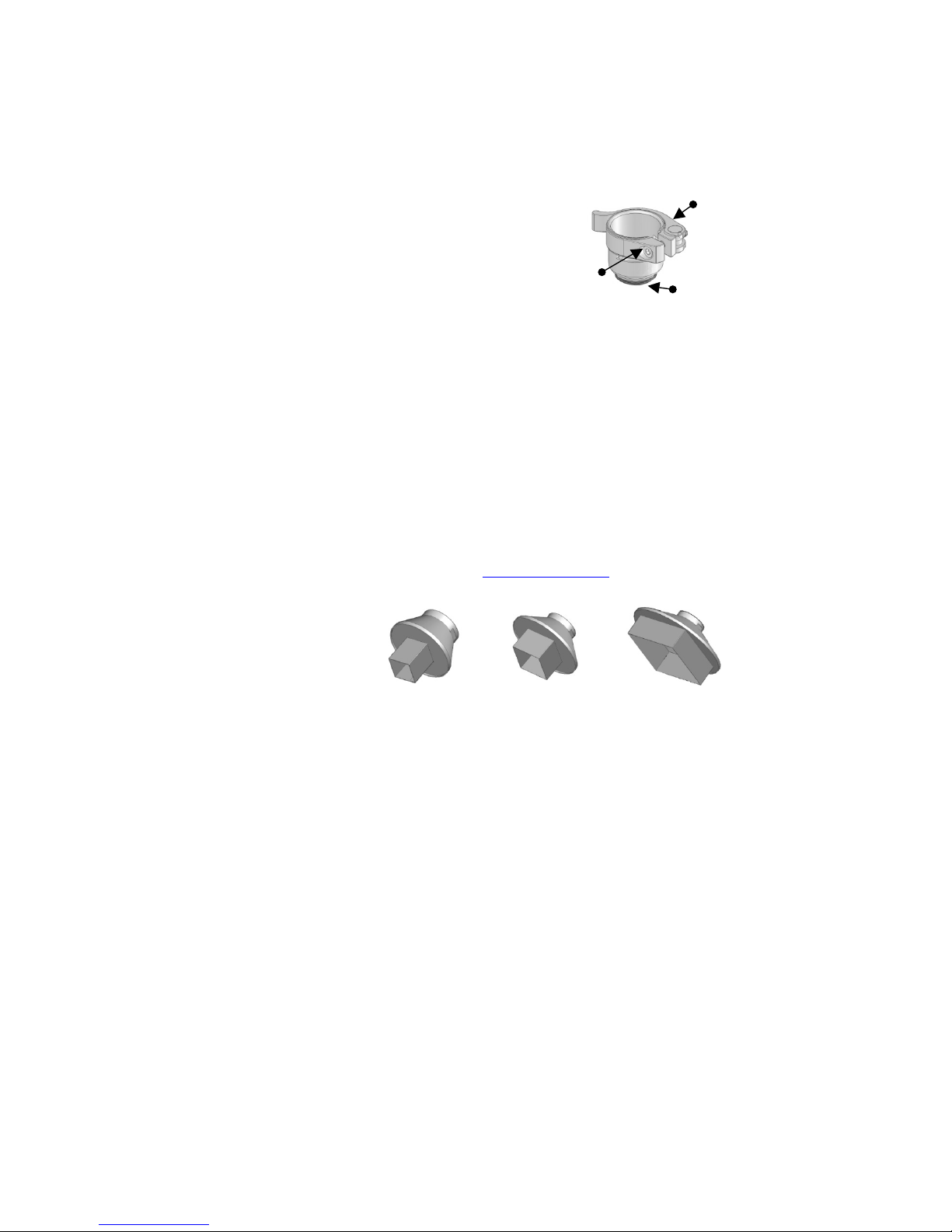

Figure 6 HCTA-TH1
Figure 7

5
•Selection of the System mode is made in Setup mode, refer to section 3.1.
Additional operational options are available, refer to section 3.5.
3. Operational Mode Selection
The HCT-1000 has four operational modes. The operational modes are Setup, Run,
Manual and Active Setup. The Setup mode is for modifying system or profile
parameters. The Run mode is for operating the unit with a profile that uses four
zones of heating. The Manual mode is for operating the unit with a single zone of
heat and no time limit. The Active Setup mode allows for the changing of
parameters within a running profile.
1. Setup Mode
1. Press the Mode button (↵)once to start “P:” flashing
2. Use the ⊕/ buttons to scroll through the profiles
3. Press (↵)to select the desired profile
4. Press and hold (↵) for 3 seconds to activate program mode (first
temperature in zone 1 will flash).
5. Run Mode setup; proceed to step 3.1.6.1; Manual Mode setup
proceed to step 3.1.7.1.
6. Run Mode Setup
1. Use the ⊕/ buttons to change the temperature to the desired
value. (Note: continually pressing either the ⊕or buttons for
5 seconds will change the count up/down in an accelerated
mode)
2. When the value is set, press (↵)to move to the next parameter.
3. Repeat steps 3.1.6.1 & 3.1.6.2 until profile is programmed.
Note: In the Cool-Down Zone you can only modify the Time
parameter
4. Proceed to step 3.1.8.
7. Manual Mode Setup
1. Use the ⊕/ buttons to change the temperature to the
desired value. (Note: continually pressing either the ⊕or 
buttons for 5 seconds will change the count up/down in an
accelerated mode)
2. Set the Time for Zone 1 to a value greater than 300 seconds.
The display will now show the word MANUAL and Z2, Z3, Z4
will no longer be shown on the display.
Note: Manual mode profiles do not have a time requirement and
once activated will run until the profile is stopped.
3. Once required changes have been made, press and hold (↵)for
3 seconds until the LCD tops flashing, to set the profile to
memory and exit setup mode.
8. Press (↵)to move to the next parameter. This is the HCT or MRS
option. Use ⊕or to switch between HCT or MRS or press (↵)to
skip
9. Press (↵)to move to the next parameter. This is the Internal or
External TC option. Use ⊕or to switch between Int or Ext or press
(↵)to skip.
Note: When EXT is selected, TC1 becomes the master thermocouple
and provides feedback to the power supply.
10. Press (↵)to move to the next parameter. This is the Airflow option
(AF). Use ⊕to increase or to decrease the airflow. The range is
adjustable from 1-10. Note the Air Pump will turn on will adjusting the
Airflow. Press (↵)to skip.
11. Once required changes have been made, press and hold (↵)for 3
seconds until the LCD stops flashing, to set the profile to memory and
exit setup mode. (see Figure 1 above)

6
2. Run & Manual Mode
1. Turn on the unit by pressing the Power button.
2. HCT start-up message and Software Rev # are momentarily displayed
before displaying last-used profile settings. Note: The unit may display
MRS-1000 if that was the last operational state.
3. IMPORTANT ~ If “TC: Ext” is displayed on the panel (see Figure 4
above) ensure that the external thermocouple is suitably positioned in the
heat path. Neglecting to do this could result in premature heater failure
4. Select the desired profile.
5. When the chosen profile is shown, press (↵)to select the desired profile
6. To start the profile, depress the (red) on the footswitch or (red) on
the hand-piece once
7. As the profile runs you will see the current zone, time remaining, heater
value and temperature set point. Manual mode profiles will display
“Manual” and will not display time remaining.
8. To quit the profile, simply depress the (red) on the footswitch or 
(red) on the hand-piece continually for 3 seconds. The profile will skip to
the Cool-Down Zone. Note: Repeating step 8 turns off the Cool-Down
Zone after a minimum of 60 seconds of cooling.
3. Active Setup Mode
1. Select Profile to be modified as per steps 1 3 above
2. To activate Active Setup Mode press (↵)for 3 seconds then depress the
(red) on the footswitch or (red) button on the hand-piece once the
temperature in Z1 has started to flash
3. Profile will start to run and ‘SETUP’ will be displayed on LCD
4. To modify the current zone set-temperature use the ⊕/ buttons
5. To increase the time of the current zone press and hold the (↵)button as
the zone ends. Instead of stepping onto the next zone the current zone
time-setting will increment the original setting for as long as you keep the
(↵)button depressed. Releasing the button will allow the profile to
progress onto the next Zone.*
6. To decrease the zone time, depress the (red) on the footswitch or 
(red) button on the hand-piece at the desired time. This will set the time
to memory and advance the profile into the next zone.* Note: Steps 3.4.5
& 3.4.6 can be carried out simultaneously
7. Once required changes have been made, allow the profile to finish. Press
and hold (↵), until the LCD tops flashing, to set the profile to memory and
exit setup mode
8. *Note: feature not available in Cool-Down Zone
5. Additional Features
1. Integrated Vacuum Pick-up
The vacuum pick-up tube has 1.0” (25.4 mm) of travel and is spring loaded
to prevent damage to components during attachment.
Use an appropriate sized vacuum cup to make a seal on the component.
2. HCT System Mode
1. Press the (blue) on the footswitch or (blue) on the hand-
piece once to activate the vacuum pump and again to deactivate.
3. MRS System Mode – Place or Remove selection

7
1. To toggle between Place and Remove; press and hold the 
(blue) on the footswitch or (blue) button on the hand-piece for 3
seconds.
4. MRS System Mode - Place
1. Press the (blue) on the footswitch or (blue) button on the
hand-piece once to activate the vacuum pump and again to
deactivate.
5. MRS System Mode - Remove
1. The integrated vacuum pick-up will automatically activate the
vacuum and retract the vacuum pick-up tube at the completion of
Zone 4 (Z4) in Run mode. The vacuum will be active for the
duration of the ZC (Cool-Down Zone).
6. MRS System Mode – Positive Vacuum Indicator
1. VAC will be displayed when the vacuum has been activated while
in Setup or Run Mode (Figure 4). VAC will blink when a positive
seal has been achieved with the component.
7. External Thermocouple Control
1. When using the HCT-1000 with the external thermocouple (EXT
see Figure 4 above), TC1 is used to provide external feedback
control. Ensure that the thermocouple is placed in the heat path.
Failure to do so may result in an error or damage to the
component. TC2 can be used for temperature monitoring (refer to
1.5.7)
2. When using the HCT-1000 with external thermocouples in MRS
mode, TC1 on the HCT-1000 becomes the master thermocouple
and is used to provide external feedback for the entire system.
TC2 on the HCT-1000 and TC1 & TC2 on the PCT-1000 can be
used for temperature monitoring only (refer to 1.9 and PCT-1000
User Guide 7000-2420, section 4.4).
8. Temperature Monitoring
1. While using the HCT-1000 with the internal thermocouple (INT
see Figure. 3 above), TC1 and TC2, the external thermocouples,
may be used to monitor temperature.
2. Attach a thermocouple to TC1 and/or TC2 and attach to the area
to be monitored. When attached, the appropriate thermocouple
will be displayed (see Figure 4 above).
6. Nozzle Attachment
1. Secure the Nozzle Adapter (HNA-1) to Heater
Assembly
1. Loosen clamp screw counterclockwise (Figure
6, 1)
2. Close the clamp (Figure 6, 2).
3. Slide the Nozzle Adapter up the heater
assembly (Figure 5) until it stops.
4. Tighten the clamp screw clockwise (Figure 6,
1) for firm fit of the adapter to the heater
assembly. Once adjusted, removing the
adapter is done by opening the clamp and
sliding the adapter off the heater assembly.
2. Nozzle to Nozzle Adapter
1. Select the proper nozzle for the application.
Figure 6: Nozzle Adapter
(HNA-1)
1
2
3

8
2. To attach; screw the nozzle to the nozzle adapter (Figure 6, 3); tighten
clockwise with Nozzle Wrench.
3. To remove; unscrew the nozzle from the adapter (Figure 6, 3); loosen
counterclockwise with Nozzle Wrench.
3. Nozzle Selection
1. Select the appropriate sized nozzle for the application. This is only a
sample of the available nozzles. Please refer to the HCT-1000 Nozzle
Selection Guide or visit our website www.okinternational.com for the
complete selection.
7. Operation
1. De-Soldering Components using convection heat
1. Select the proper nozzle, and secure it to the adapter.
2. Set the desired profile.
3. Move the nozzle close to the component leads; maintain 3-5 mm
distance. Use the hot air to melt the solder
4. When solder is molten, use the integrated vacuum, tweezers or other
suitable tool to remove the component from the circuit board
2. Soldering Components using convection heat
1. Choose the proper nozzle, secure it to the adapter.
2. Apply the right amount of solder to the circuit board; position the
component on the circuit board.
3. Set the desired profile.
4. Move the nozzle closer to the component leads, blow hot air onto the
leads and melt the solder.
8. Troubleshooting
1. Unit does not power ON
•Check the power cord
•Check to see that you have mains voltage
2. OH displayed on the LED screen
•Unit has exceeded the internal safety cut-off
•Allow unit to cool
•Check placement of thermocouple (if used)
•Reset the unit by cycling the power
3. TCFAULT displayed on LED screen
•Check location of thermocouple
•Ensure the thermocouple is firmly inserted into the correct TC
connector
•Replace thermocouple if problem persists
4. Flashing zone and temperature parameters while in Run Mode
•Indicates the unit cannot meet the programmed time and
temperature as set
9. Maintenance
The Hand-piece (HCT-HV1) will be part of OK International’s Service Exchange Program
or the heater assembly (HCT-HTRASSY) can be purchased separately as a replacement
part.
HN-J0005,
5.0MM
HN-B1010
10MM x 10MM
HN-1818
18MM x 18MM
HN-B4040,
40MM x 40MM

9
Please visit OK International’s web page (www.okinternational.com) where you
will find additional information on systems, accessories, technical notes, and
more.

1
EINFÜHRUNG
Das HCT-1000 ist ein handgehaltenes Konvektionsnacharbeitswerkzeug. Es enthält digitale
Bedienelemente, mehrere Betriebsarten, internen oder externen Regelungsmechanismus
und integrierte Vakuumaufnahme zur Komponentenplatzierung und -entfernung. Des
Weiteren kann dieses Gerät innerhalb des modularen Nacharbeitsystems (Modular Rework
System, MRS) an das PCT-1000 angeschlossen werden.
INHALT
1. Sicherheit und Garantie 1
2. Technische Daten 2
3. Geräte-ID 3
4. Einrichtung und Gerätebetrieb 4, 5 & 6
5. Zusätzliche Merkmale 7
6. Düseninformationen 8
7. Betrieb 8
8. Problembehebung 9
9. Pflege 9
SICHERHEIT
Verwendungszweck:
WARNUNG: Wenn das Gerät anders als in dieser Betriebsanleitung beschrieben
verwendet wird, besteht die Gefahr von Personen- und Sachschäden. Verwenden Sie
dieses Gerät nur im Einklang mit der Beschreibung in dieser Betriebsanleitung.
OK International haftet nicht für Verletzungen oder Schäden, die aufgrund einer
zweckfremden Verwendung dieses Gerätes entstehen. Eine zweckfremde Verwendung
schließt auch Folgendes ein:
• Veränderungen am Gerät, die in der Betriebsanleitung nicht empfohlen werden
• Verwendung von nicht kompatiblen oder beschädigten Ersatzteilen
• Verwendung von nicht zugelassenen Zubehörteilen oder Hilfsgeräten
Vorsichtsmaßnahmen:
• Dieses Gerät darf nicht außerhalb der maximalen Nennwerte/Einstellungen betrieben
werden
• Immer geeignete Schutzkleidung tragen
• Dieses Gerät ist nur zur Verwendung in Gebäuden bestimmt
Garantie
OK International gewährt für das Netzteil des handgehaltenen HCT-1000-
Konvektionsnacharbeitswerkzeugs hinsichtlich Material- oder Verarbeitungsmängel eine Garantie
von einem (1) Jahr, gerechnet ab Datum des Kaufs durch den ursprünglichen Eigentümer.
OK International gewährt für den Lötgriffel (HCT-HV1) des handgehaltenen HCT-1000-
Konvektionsnacharbeitswerkzeugs hinsichtlich Material- oder Verarbeitungsmängel eine Garantie
von einem (1) Jahr, gerechnet ab Datum des Kaufs durch den ursprünglichen Eigentümer.
OK International gewährt für die Heizer-Baugruppe (HCT-HTRASSY) des HCT-1000
hinsichtlich Material- oder Verarbeitungsmängel eine Garantie von neunzig (90) Tagen,
gerechnet ab Datum des Kaufs durch den ursprünglichen Eigentümer.
Diese Garantie schließt die normale Wartung aus und gilt nicht für geöffnete,
unsachgemäß oder zweckentfremdet verwendete, modifizierte oder beschädigte Geräte.
Wenn innerhalb des Garantiezeitraums Mängel am Produkt auftreten, repariert oder ersetzt
OK International es kostenlos nach eigenem Ermessen. Reparierte bzw. ausgetauschte
Teile werden an den Originalkäufer geliefert, die Versandkosten trägt OK International. Der
Garantiezeitraum beginnt ab Zeitpunkt des Kaufs. Wenn das Kaufdatum nicht
nachgewiesen werden kann, gilt das Herstellungsdatum als Beginn des Garantiezeitraums.

2
2. TECHNISCHE DATEN ZUM HCT-1000
Maße
229 mm x 178 mm x 152 mm
Gewicht
5440 g
Eingangsspannung
100 V AC, 50/60 Hz
Nennleistung
600 W
Verschmutzungsgrad-
Kategorie
II
Temperaturbereich für die
Aufbewahrung
-10 °C bis 60 °C
Umgebungstemperatur bei
Betrieb
0 °C bis 50 °C
Luftpumpentyp
Membranmechanismus
Luftstrom
5 – 20 l/min
Vakuumpumpe
381 mm Hg
Regeltemperatur
Spezifischer
Oberflächenwiderstand
107Ωbis 1011Ω
Geräuschpegel
< 55 dB
Zulassungen
TUV
Max. relative Luftfeuchtigkeit
80 % bei Temperaturen bis zu 31 °C mit linearer Reduzierung
der relativen Luftfeuchtigkeit bis zu 50 % bei 40 °C
Systemmodi
HCT, MRS
Betriebsarten
Setup, Betrieb, Manuell, Aktives Setup
Speicherplätze
50
Anzeige
LCD, mit vier 20 Zeichen langen Zeilen
Beschreibung
HCT-PS1000
HCT-1000-Netzteil
HCT-HV1
Lötgriffel mit Integralvakuum, Kabel und Anschluss
HCT-FS2
Fußschalter, Dual, HCT-1000
HCT-NC
Düsenhalter, HCT-1000-Düsen
HCTA-TH1
Löffelgriffelhalter
HNA-1
Düsenadapter
HCTA-NW1
Düsenschraubenschlüssel
HCTA-VCT1
Saugnapfwerkzeug
Zubehör
HCTA-VC24
Saugnapf, 2,38 mm
HCTA-VC50
Saugnapf, 5,00 mm
HCTA-VC64
Saugnapf, 6,4 mm
HCTA-VC80
Saugnapf, 8 mm
HCTA-VC11
Saugnapf, 11 mm
HCTA-ASC
Antiblock-Paste
AC-TCK-24-36
Thermoelement
HCTA-CC
Kommunikationskabel
HCT-HTRASSY
Heizer-Baugruppe

3
3. Geräte-ID
Abbildung 1 HCT-PS1000-Netzteil
Abbildung 3: Betriebsmodus, vor Profilstart
Abbildung 4: Betriebsmodus, nach Profilstart, MRS-Modus
Z
1
:
1
5
0
°c
6
5
s
P
0
6
Z
2
:
2
0
0
°c
5
5
s
T
C
:
I
N
T
Z
3
:
2
5
0
°c
4
5
s
Z
4
:
3
0
0
°c
3
0
s
Z
1
:
5
5
s
P
0
6
T
-
S
E
T
:
1
5
0
°c
T
C
:
I
N
T
T
-
H
t
r
:
1
3
6
°c
1
2
5
°c
R
E
M
O
V
E
TC 1:
Zonensollwert
Bisheriger Heizmesswert
Temperaturüberwachung
Ausgewähltes
Profil
Zonenzieltemperatur
Profilparameter
Strom ein/aus
Zeitschalter/Temperaturreduzierung
(↵)Eingabe/Profilauswahl
⊕Zeitschalter/Temperaturerhöhung
und Profil starten/abbrechen
Thermoelement (TC1)
Thermoelement (TC2)
Lötgriffelanschluss
Stromanschluss
Fußschalteranschluss
Kommunikationsanschluss
Abbildung 2
Rückplattendetail
Aktive Zone
Thermoelementsteuerung
Profilparameter
Platzieren/Entfernen-Option
(Nur im MRS-Modus verfügbar)

4
Abbildung 5 HCT-HV1 Lötgriffelbaugruppe
4. Setup und Gerätebetrieb
1. Grundlegende Geräteeinrichtung
1. Schließen Sie die Lötgriffelbaugruppe, HCT-HV1, an das Netzteil an.
2. Stecken Sie das Netzkabel in den Netzanschluss (Abbildung 2). Stecken Sie das
Netzkabel in eine Schukosteckdose mit der angegebenen Netzspannung ein.
3. Schließen Sie den Dual-Fußschalter, HCT-FS2, an das Gerät an
(Abbildung 2).
4. Schalten Sie das Gerät durch kurzes Drücken des Netzschalters ein.
5. Zum Abbrechen eines Profils (sofortiger Wechsel in die Abkühlzone*) drücken
und halten Sie im Betriebsmodus (rot) am Fußschalter oder (rot) am
Lötgriffel gedrückt.
6. *Hinweis: Durch erneutes Drücken auf (rot) am Fußschalter oder (rot)
am Lötgriffel wird die Abkühlzeit auf ein Minimum von 60 Sekunden reduziert.
7. Schalten Sie das Gerät durch kurzes Drücken des Netzschalters aus.
Hinweis ~ Das Gerät darf sich hierbei nicht im Setup-Modus befinden, d. h.
auf der Anzeige dürfen keine blinkenden Zahlen vorhanden sein.
2. Auswahl des Systemmodus
Das HCT-1000 verfügt über zwei Systemmodi.
•Die erste Betriebsart ist HCT. In diesem Modus wird das HCT-1000 als
unabhängiges handgehaltenes Konvektionsnacharbeitswerkzeug verwendet.
•Die zweite Betriebsart ist MRS. In diesem Modus wird das HCT-1000 als Teil
eines modularen Nacharbeitsystems (Modular Rework System, MRS)
verwendet. Das Gerät wird über ein Kabel mit einem PCT-1000 verbunden
und kann mit dem einstellbaren ATH-1000-Werkzeughalter verwendet
werden. In diesem Modus liefert das HCT-1000 Timing-Steuerung für beide
Geräte und das ATH-1000 erlaubt wiederholbare Vorgänge zum Platzieren
und Entfernen.
Vakuumaufnahmeschlauch
(rot) Profilstart/-abbruch
(blau) Vakuumaktivierung
Vakuumaufnahmeschlauch-
Einstellung
Heizer-Baugruppe
Abbildung 6 HCTA-TH1
Abbildung 7

5
•Stecken Sie das Kommunikationskabel in den Kommunikationsanschluss
(Abbildung 2 oben) am HCT-1000 und PCT-1000. Wenn der Anschluss im MRS-
Modus erfolgt, erscheint die Uhrzeiteinstellung auf dem PCT-1000 als „- -”.
•Die Auswahl des Systemmodus erfolgt im Einrichtmodus (siehe Abschnitt
3.1). Weitere Betriebsarten sind verfügbar (siehe Abschnitt 3.5).
3. Auswahl des Betriebsmodus
Das HCT-1000 verfügt über vier Betriebsarten. Die Betriebsarten lauten Setup,
Betrieb, Manuell, Aktives Setup. Der Einrichtmodus ermöglicht das Modifizieren von
System- oder Profilparametern. Der Betriebsmodus ermöglicht den Betrieb des
Geräts mit einem Profil, das vier Heizzonen verwendet. Der manuelle Modus
ermöglicht den Betrieb des Geräts mit einer einzelnen Heizzone ohne Zeitlimit. Der
aktive Einrichtmodus ermöglicht das Ändern von Parametern innerhalb eines
laufenden Profils.
1. Einrichtmodus
1. Drücken Sie einmal die Modus-Taste (↵), worauf „P:“ zu blinken
beginnt.
2. Verwenden Sie die Tasten ⊕/ , um durch die Profile zu blättern.
3. Drücken Sie (↵), um das gewünschte Profil auszuwählen.
4. Halten Sie die Eingabetaste (↵) 3 Sekunden lang gedrückt, um den
Programmmodus zu aktivieren (die erste Temperatur in Zone 1 beginnt
zu blinken).
5. Einrichten des Betriebsmodus; weiter mit Schritt 3.1.6.1;
Einrichten des manuellen Modus, weiter mit Schritt 3.1.7.1.
6. Einrichten des Betriebsmodus
1. Verwenden Sie die Tasten ⊕/ , um den gewünschten Wert
für die Temperatur einzustellen. (Hinweis: Durch 5 Sekunden
langes Gedrückthalten der Taste ⊕oder wird eine
beschleunigte Erhöhung bzw. Reduzierung des angezeigten
Wertes bewirkt.)
2. Nachdem der Wert eingestellt wurde, drücken Sie (↵), um zum
nächsten Parameter zu gelangen.
3. Wiederholen Sie die Schritte 3.1.6.1 und 3.1.6.2, bis das Profil
programmiert ist. Hinweis: In der Abkühlzone kann nur der
Zeitparameter geändert werden.
4. Weiter mit Schritt 3.1.8.
7. Einrichten des manuellen Modus
1. Verwenden Sie die Tasten ⊕/ , um den gewünschten Wert
für die Temperatur einzustellen. (Hinweis: Durch 5 Sekunden
langes Gedrückthalten der Taste ⊕oder wird eine
beschleunigte Erhöhung bzw. Reduzierung des angezeigten
Wertes bewirkt.)
2. Stellen Sie die Zeit für Zone 1 auf einen Wert von mehr als 300
Sekunden ein. Auf der Anzeige wird nun das Wort MANUAL
eingeblendet und Z2, Z3, Z4 sind nicht mehr zu sehen.
Hinweis: Profile im manuellen Modus enthalten keine
Zeitanforderungen und laufen nach der Aktivierung so lange, bis
das Profil gestoppt wird.
3. Nachdem alle notwendigen Änderungen eingegeben wurden,
halten Sie die Taste (↵)3 Sekunden lang gedrückt, bis die LCD-
Anzeige aufhört zu blinken. Dadurch wird das Profil gespeichert
und der Setup-Modus beendet.
8. Drücken Sie (↵), um zum nächsten Parameter zu gelangen. Dies ist
die HCT- oder MRS-Option. Drücken Sie ⊕oder , um zwischen HCT
und MRS zu wechseln, oder drücken Sie (↵), um diesen Parameter zu
überspringen.

6
9. Drücken Sie (↵), um zum nächsten Parameter zu gelangen. Unter
diesem Parameter wird das interne oder externe Thermoelement
gewählt. Drücken Sie ⊕oder , um zwischen Int und Ext zu wechseln,
oder drücken Sie (↵), um diesen Parameter zu überspringen.
Hinweis: Wenn EXT ausgewählt ist, wird TC1 zum Hauptthermoelement
und liefert Rückmeldung an das Netzteil.
10. Drücken Sie (↵), um zum nächsten Parameter zu gelangen. Dies ist die
Luftstrom-Option (AF). Verwenden Sie ⊕, um den Luftstrom zu erhöhen,
und , um den Luftstrom zu reduzieren. Der Bereich kann von 1 bis 10
eingestellt werden. Beachten Sie, dass die Luftpumpe beim Einstellen
des Luftstroms aktiviert wird. Drücken Sie zum Überspringen (↵).
11. Nachdem alle notwendigen Änderungen eingegeben wurden, halten
Sie die Taste (↵)3 Sekunden lang gedrückt, bis die LCD-Anzeige
aufhört zu blinken. Dadurch wird das Profil gespeichert und der Setup-
Modus beendet. (siehe Abbildung 1 oben)
2. Betriebs- und manueller Modus
1. Schalten Sie das Gerät durch Drücken des Netzschalters ein.
2. Die HCT-Eingangsmeldung und die Softwareversion (Rev.-Nr.) werden
kurz eingeblendet, bevor die zuletzt verwendeten Profileinstellungen
angezeigt werden. Hinweis: Das Gerät zeigt möglicherweise MRS-1000
an, wenn dies die letzte Betriebsart war.
3. WICHTIG ~ Wenn „TC: Ext” auf der Anzeige erscheint (siehe Abbildung
4 oben), muss sichergestellt werden, dass das externe Thermoelement
richtig im Heizpfad positioniert ist. Eine Nichtbeachtung dieser Anweisung
kann zu einem vorzeitigen Ausfall der Heizung führen.
4. Wählen Sie das gewünschte Profil aus.
5. Wenn das gewünschte Profil angezeigt ist, drücken Sie die Eingabetaste
(↵), um das Profil auszuwählen.
6. Zum Starten des Profils drücken Sie einmal auf (rot) auf dem
Fußschalter oder (rot) auf dem Lötgriffel.
7. Während das Profil läuft, sehen Sie die aktuelle Zone, die verbleibende
Zeit, den Heizwert und den Temperatursollwert. Profile im manuellen
Modus zeigen „manuell“ und keine verbleibende Zeit an.
8. Zum Beenden des Profils drücken Sie einfach 3 Sekunden lang auf 
(rot) auf dem Fußschalter oder (rot) auf dem Lötgriffel. Das Profil
springt dann sofort zur Abkühlzone weiter. Hinweis: Durch eine
Wiederholung von Schritt 8 wird die Abkühlzone nach mindestens 60
Sekunden Abkühlzeit ausgeschaltet.
3. Aktiver Einrichtmodus
1. Wählen Sie das zu ändernde Profil wie in den Schritten 1 3 oben
beschrieben.
2. Zum Aktivieren des aktiven Einrichtmodus drücken Sie 3 Sekunden lang
auf (↵), drücken Sie dann (rot) auf dem Fußschalter oder (rot) auf
dem Lötgriffel, sobald die Temperatur in Z1 zu blinken begonnen hat.
3. Das Profil wird begonnen und auf der LCD-Anzeige wird das Wort
„SETUP“ eingeblendet.
4. Zum Ändern der aktuellen Zonensolltemperatur drücken Sie ⊕oder .
5. Zum Erhöhen der Zeit der aktuellen Zone halten Sie (↵)gedrückt,
während die Zone endet. Anstatt zur nächsten Zone fortzuschreiten, wird
die aktuelle Zonenzeit so lang inkrementiert, wie Sie (↵)gedrückt halten.
Erst nach Loslassen der Taste kann das Profil in die nächste Zone
wechseln.*
6. Zum Reduzieren der Zonenzeit drücken Sie zur gewünschten Zeit die
Taste (rot) auf dem Fußschalter oder die Taste (rot) auf dem
Lötgriffel. Dadurch wird die Zeit gespeichert und das Profil wechselt in die

7
nächste Zone.* Hinweis: Die Schritte 3.4.5 und 3.4.6 können gleichzeitig
ausgeführt werden.
7. Nachdem alle notwendigen Änderungen vorgenommen wurden, lassen
Sie das Profil bis zum Abschluss laufen. Halten Sie die Taste (↵)
gedrückt, bis die LCD-Anzeige aufhört zu blinken. Dadurch wird das Profil
gespeichert und der Setup-Modus beendet.
8. *Hinweis: Diese Funktion ist in der Abkühlzone nicht verfügbar.
5. Weitere Merkmale
1. Integrierte Vakuumaufnahme
Der Vakuumaufnahmeschlauch weist 25,4 cm Hub auf und ist federbelastet,
um Komponentenschäden während des Anbringens zu vermeiden.
Verwenden Sie einen Saugnapf von geeigneter Größe, um eine Dichtung
auf der Komponente herzustellen.
2. HCT-Systemmodus
1. Drücken Sie einmal die Taste (blau) auf dem Fußschalter oder
(blau) auf dem Lötgriffel, um die Vakuumpumpe zu aktivieren,
und drücken Sie erneut, um sie zu deaktivieren.
3. MRS-Systemmodus – Platzieren/Entfernen-Auswahl
1. Zum Umschalten zwischen Platzieren und Entfernen drücken und
halten Sie 3 Sekunden lang die Taste (blau) auf dem
Fußschalter oder die Taste (blau) auf dem Lötgriffel.
4. MRS-Systemmodus - Platzieren
1. Drücken Sie einmal die Taste (blau) auf dem Fußschalter oder
(blau) auf dem Lötgriffel, um die Vakuumpumpe zu aktivieren,
und drücken Sie erneut, um sie zu deaktivieren.
5. MRS-Systemmodus - Entfernen
1. Die integrierte Vakuumaufnahme aktiviert automatisch das
Vakuum und zieht bei Beendigung von Zone 4 (Z4) im
Betriebsmodus den Vakuumaufnahmeschlauch zurück. Das
Vakuum wird für die Dauer der Abkühlzone (Cool-Down, ZC)
aktiv sein.
6. MRS-Systemmodus - Hochdruck-Vakuumanzeiger
1. V AC wird angezeigt, wenn das Vakuum im Einrichten- oder
Betriebsmodus akiviert wurde (Abbildung 4). Wenn mit
Komponenten eine Hochdruckdichtung erzielt wurde, blinkt die
VAC-Anzeige
7. Externe Thermoelementsteuerung
1. Beim Verwenden des HCT-1000 mit dem externen Thermoelement
(EXT siehe Abbildung 4 oben) wird TC1 verwendet, um für einen
externen Regelungsmechanismus zu sorgen. Vergewissern Sie sich,
dass das Thermoelement im Heizpfad positioniert ist. Andernfalls kann
es zu einem Fehler oder zu Komponentenschäden kommen. TC2 kann
zur Temperaturüberwachung verwendet werden (siehe 1.5.7).
2. Bei Verwenden des HCT-1000 mit externen Thermoelementen im
MRS-Modus wird TC1 am HCT-1000 zum Hauptthermoelement
und wird verwendet, um das gesamte System mit externer
Regelung zu versorgen. TC2 an der HCT-1000 und TC1 sowie
TC2 an der PCT-1000 können nur zur Temperaturüberwachung
verwendet werden (siehe 1.9 und PCT-1000-Handbuch 7000-
2420, Abschnitt 4.4).
8. Temperaturüberwachung

8
1. Während der Verwendung des HCT-1000 mit dem internen
Thermoelement (INT, siehe Abbildung 3 oben) können TC1 und
TC2, die zwei externen Thermoelemente, für die Überwachung
der Temperatur eingesetzt werden.
2. Schließen Sie an TC1 und/oder TC2 ein Thermoelement an und
befestigen Sie dieses an dem zu überwachenden Bereich. Das
jeweils angeschlossene Thermoelement wird auf der Anzeige
gezeigt (siehe Abbildung 4 oben).
6. Düsenanbringung
1. Befestigen Sie den Düsenadapter (HNA-1) an der
Heizer-Baugruppe.
1. Lösen Sie die Klemmschraube entgegen dem
Uhrzeigersinn (Abbildung 6, 1).
2. Schließen Sie die Klemme (Abbildung 6, 2).
3. Schieben Sie den Düsenadapter an der
Heizer-Baugruppe nach oben (Abbildung 5),
bis er stoppt.
4. Ziehen Sie die Klemmschraube im
Uhrzeigersinn (Abbildung 6, 1) fest, damit
der Adapter fest an der Heizer-Baugruppe
angebracht ist. Falls der Adapter nach dem Anbringen abgenommen
werden muss, öffnen Sie die Klemme, und schieben Sie den Adapter
von der Heizer-Baugruppe ab.
2. Düse-zu Düse-Adapter
1. Wählen Sie die für die Anwendung geeignete Düse aus.
2. Zum Anbringen schrauben Sie die Düse auf den Düsenadapter
(Abbildung 6, 3), und ziehen Sie sie mit einem Düsenschraubenschlüssel
im Uhrzeigersinn fest.
3. Zum Entfernen schrauben Sie die Düse vom Adapter (Abbildung 6, 3),
und lösen Sie sie mit einem Düsenschraubenschlüssel entgegen dem
Uhrzeigersinn.
3. Düsenauswahl
1. Wählen Sie die für die Anwendung geeignete Düse aus. Hierbei handelt
es sich lediglich um Beispiele der verfügbaren Düsen. Eine vollständige
Liste entnehmen Sie bitte der HCT-1000-Düsenauswahlanleitung, oder
besuchen Sie unsere Website www.okinternational.com, um sich die
komplette Kollektion anzuschauen.
2
Abbildung 6:
Düsenadapter (HNA-1)
1
3

9
HN-J0005,
5.0MM
HN-B1010
10MM x 10MM
HN-B1818
18MM x 18MM
HN-B4040
40MM x 40MM

10
7. Betrieb
1. Entlöten von Komponenten mit Konvektionshitze
1. Wählen Sie die geeignete Düse aus, und befestigen Sie sie am
Adapter.
2. Wählen Sie das gewünschte Profil aus.
3. Bewegen Sie die Düse dicht an die Bauelement-Lötanschlüsse, und
behalten Sie einen Abstand von 3 – 5 mm bei. Verwenden Sie die
heiße Luft zum Schmelzen des Lötmittels.
4. Wenn das Lötmittel geschmolzen ist, entfernen Sie die Komponente
mittels integriertem Vakuum, Pinzette oder eines anderen geeigneten
Werkzeugs von der Leiterplatte.
2. Löten von Komponenten mit Konvektionshitze
1. Wählen Sie die geeignete Düse aus, und befestigen Sie sie am Adapter.
2. Bringen Sie die geeignete Menge an Lötmittel auf der Leiterplatte auf.
Positionieren Sie die Komponente auf der Leiterplatte.
3. Wählen Sie das gewünschte Profil aus.
4. Bewegen Sie die Düse näher an die Komponentenanschlüsse, blasen
Sie heiße Luft auf die Anschlüsse, und bringen Sie das Lötmittel zum
Schmelzen.
8. Problembehebung
1. Gerät schaltet sich nicht EIN.
•Prüfen Sie das Netzkabel.
•Prüfen Sie, ob Netzspannung vorhanden ist.
2. Auf der LED wird OH angezeigt.
•Das Gerät hat die interne Sicherheitsabschaltgrenze überschritten.
•Lassen Sie das Gerät abkühlen.
•Überprüfen Sie die Lage des Thermoelements (falls verwendet).
•Setzen Sie das Gerät zurück, indem Sie es aus- und wieder
einschalten.
3. Auf der LED wird TCFAULT angezeigt
•Überprüfen Sie die Lage des Thermoelements.
•Vergewissern Sie sich, dass das Thermoelement fest in den
richtigen TC-Anschluss eingesteckt ist.
•Falls das Problem weiterhin besteht, muss das Thermoelement
ersetzt werden.
4. Blinkende Zonen- und Temperaturparameter im Betriebsmodus (Run).
•Das bedeutet, dass das Gerät die programmierten Zeit- und
Temperatureinstellungen nicht erfüllen kann.
9. Instandhaltung
Der Lötgriffel (HCT-HV1) ist Teil des OK International Service Exchange Program oder
die Heizer-Baugruppe (HCT-HTRASSY) kann separat als Ersatzteil gekauft werden.
Besuchen Sie bitte die Website von OK International (www.okinternational.com).
Dort finden Sie Informationen über Systeme, Zubehör, technische Hinweise und
vieles mehr.
