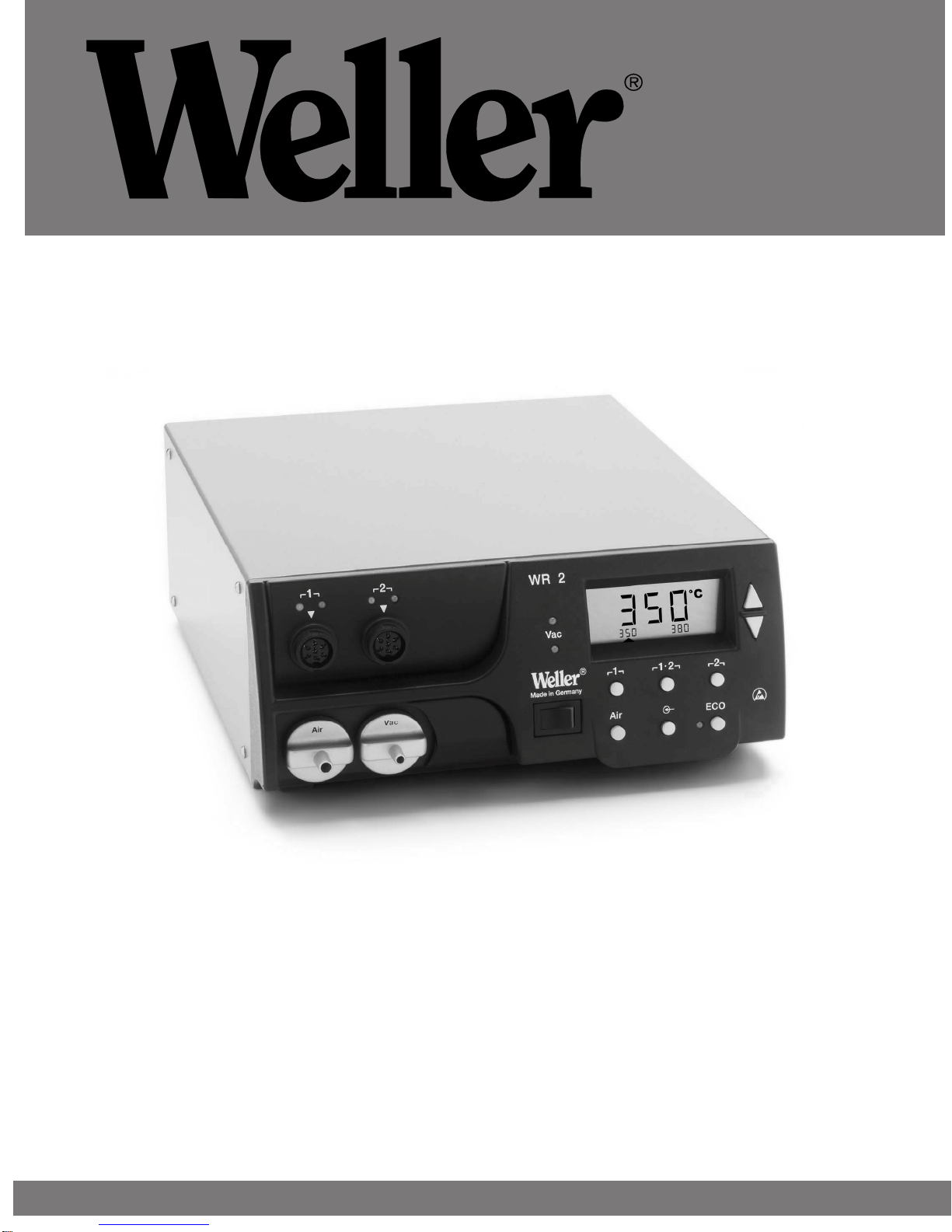

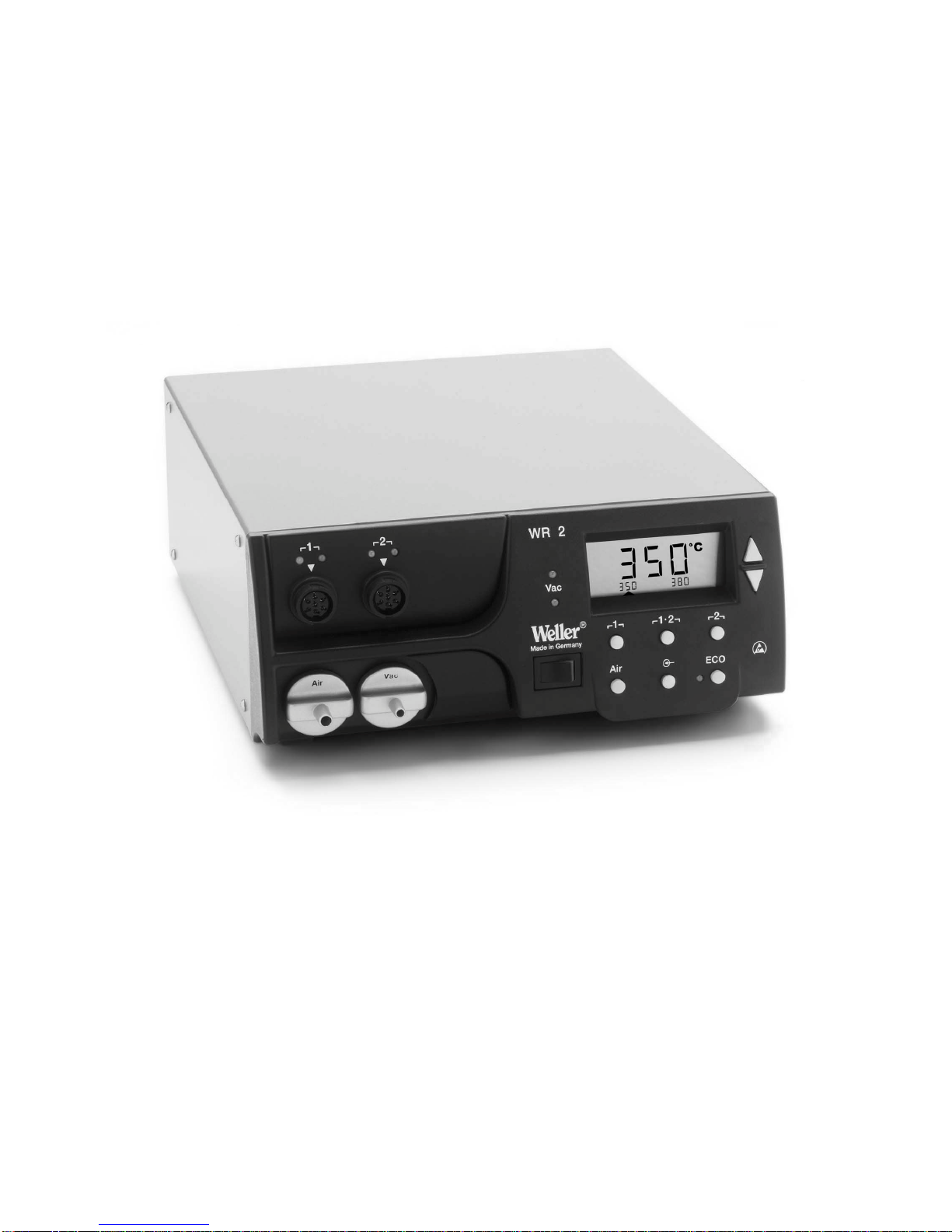

Weller WR 2 User manual

WR 2
Betriebsanleitung - Operating Instructions - Manual de uso - Mode d'emploi - Istruzioni per lùso -
Manual do utilizador

WR 2 – Operating Instructions I
The data specified above only serves
to describe the product. No statements
concerning a certain condition or suitability for
a certain application can be derived from our
information. The given information does not
release the user from the obligation of own
judgement and verification. It must be
remembered that our products are subject to a
natural process of wear and aging.
© This document, as well as the data,
specifications and other information set forth
in it, are the exclusive property of Cooper
Tools GmbH. Without their consent it may not
be reproduced or given to third parties.
Subject to modifications.
Printed in Germany.
09.2010
Deutsch
DE
English
EN
Français
FR
Italiano
IT
Español
ES
Português
PT

WR 3M II

EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
WR 2
Betriebsanleitung
DE

WR 2
WR 2

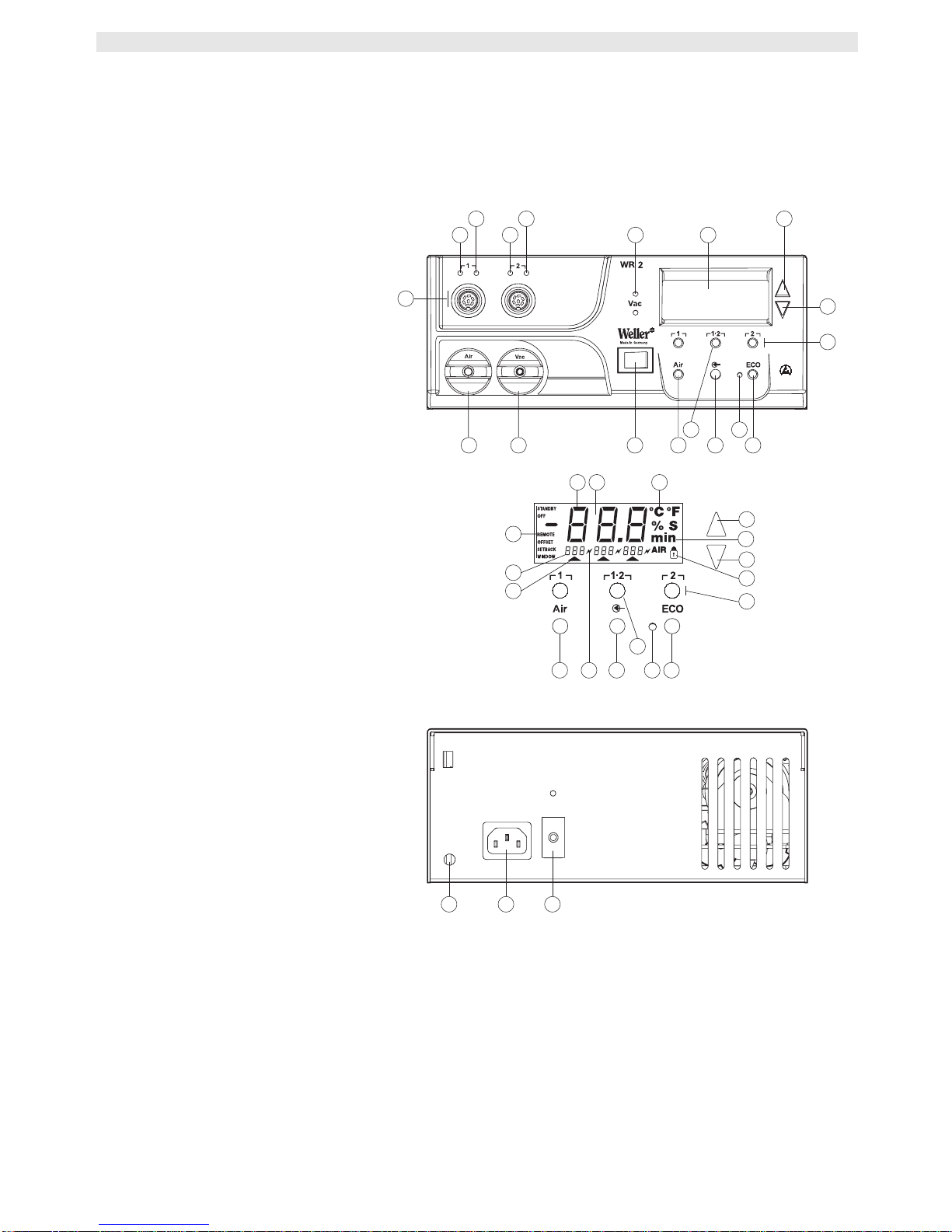

Geräteübersicht
1 LED Kanalauswahl
2 LED optische Regelkontrolle
3 LED Vakuum
4 Display
5 UP-Taste
6 DOWN-Taste
7 Kanalwahl-/
Temperaturtasten
┌ 1 ┐, ┌ 2 ┐
8 ECO
9 Zustandsanzeige LED
ECO
10 Spezialtaste
11 Temperaturtaste ┌ 1·2 ┐
Kanalwahl
12 Heißluft Einstelltaste (Air)
13 Netzschalter
14 Anschluss Vakuum (Vac)
15 Anschluss Heißluft (Air)
16 Anschlussbuchsen
Lötwerkzeug Kanal
┌ 1 ┐, ┌ 2 ┐
17 Temperaturanzeige
18 Temperatursymbol
19 Zeitfunktionen
20 Verriegelung
21 Optische Regelkontrolle
22 Anzeige Kanalwahl
23 Anzeige Festtemperatur
24 Anzeige Sonderfunktionen
25 Netzsicherung
26 Netzanschluss
27 Potentialausgleichsbuchse
2
11
2
10 8
7
7
121415
911
810
11
912
16
17 418
2627 25
21
13
4
5
3
24
23
22
5
20
19
6
6

WR 2 3-20
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
Inhalt
1Zu dieser Anleitung .................................................................... 3
2Zu Ihrer Sicherheit ..................................................................... 4
3Lieferumfang .............................................................................. 4
4Gerätebeschreibung .................................................................. 5
5Gerät in Betrieb nehmen ............................................................ 7
6Gerät bedienen .......................................................................... 8
7Sonderfunktionen ....................................................................... 10
8Zurücksetzen auf Werkseinstellungen ....................................... 18
9WR 2 pflegen und warten .......................................................... 18
10 Fehlermeldungen und Fehlerbehebung..................................... 19
11 Zubehör ..................................................................................... 20
12 Entsorgung ................................................................................ 20
13 Garantie ..................................................................................... 20
1Zu dieser Anleitung
Wir danken Ihnen für das mit dem Kauf der Weller WR 2 erwiesene
Vertrauen. Bei der Fertigung wurden strengste
Qualitätsanforderungen zugrunde gelegt, die eine einwandfreie
Funktion des Gerätes sicherstellen.
Diese Anleitung enthält wichtige Informationen, um die
Reparaturstation WR 2 sicher und sachgerecht in Betrieb zu
nehmen, zu bedienen, zu warten und einfache Störungen selbst zu
beseitigen.
ZLesen Sie diese Anleitung und die beiliegenden
Sicherheitshinweise vor Inbetriebnahme des Gerätes vollständig,
bevor Sie mit der Reparaturstation WR 2 arbeiten.
ZBewahren Sie diese Anleitung so auf, dass sie für alle Benutzer
zugänglich ist.
1.1 Berücksichtigte Richtlinien
Die Weller mikroprozessorgeregelte Reparaturstation WR 2
entspricht den Angaben der EG Konformitätserklärung mit den
Richtlinien 2004/108/EG und 2006/95/EG.
1.2 Mitgeltende Dokumente
−Betriebsanleitung der Reparaturstation WR 2
−Begleitheft Sicherheitshinweise zu dieser Anleitung

4-20 WR 2
2Zu Ihrer Sicherheit
Die Reparaturstation WR 2 wurde entsprechend dem heutigen
Stand der Technik und den anerkannten sicherheitstechnischen
Regeln hergestellt. Trotzdem besteht die Gefahr von Personen- und
Sicherheitsheft sowie die Warnhinweise in dieser Anleitung nicht
beachten. Geben Sie die Reparaturstation WR 2 an Dritte stets
zusammen mit der Betriebsanleitung weiter.
2.1 Bestimmungsgemäßer Gebrauch
Verwenden Sie die Reparaturstation WR 2 ausschließlich gemäß
dem in der Betriebsanleitung angegebenen Zweck zum Löten und
Entlöten unter den hier angegebenen Bedingungen.
Der bestimmungsgemäße Gebrauch der Reparaturstation WR 2
schließt auch ein, dass
−Sie diese Anleitung beachten,
−Sie alle weiteren Begleitunterlagen beachten,
−Sie die nationalen Unfallverhütungsvorschriften am Einsatzort
beachten.
Für eigenmächtig vorgenommene Veränderungen am Gerät wird
vom Hersteller keine Haftung übernommen.
3Lieferumfang
−Reparaturstation WR 2
−Netzkabel
−Potentialausgleichsstecker
−Betriebsanleitung WR 2
−Heft Sicherheitshinweise

WR 2 5-20
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
4Gerätebeschreibung
Die Weller WR 2 ist eine vielseitig verwendbare Reparaturstation für
professionelle Reparaturarbeiten an elektronischen Baugruppen
neuester Technologie in der industriellen Fertigungstechnik sowie im
Reparatur- und Laborbereich. Die WR 2 besitzt 2 unabhängige
Kanäle für den gleichzeitigen Betrieb von 2 Lötwerkzeugen.
Die digitale Regelelektrotechnik gewährleistet zusammen mit einer
hochwertigen Sensor- und Wärmeübertragungstechnik im
Lötwerkzeug ein präzises Temperaturregelverhalten an der
Lötspitze. Die schnelle Messwerterfassung sorgt für höchste
Temperaturgenauigkeit und ein optimales dynamisches
Temperaturverhalten im Belastungsfall.
Die gewünschte Temperatur kann in Abhängigkeit des
angeschlossenen Werkzeugs im Bereich von 50 °C bis 550 °C
(150 °F – 999 °F) eingestellt werden. Soll- und Ist-Wert werden
digital angezeigt. Drei Temperaturtasten dienen zur direkten Anwahl
von Festtemperaturen. Das Erreichen der vorgewählten Temperatur
wird durch Blinken der optischen Regelkontrolle („a“ Symbol im
Display und zusätzlicher grüner LED) signalisiert.
Die Weller WR 2 Reparaturstation bietet folgende weitere
Funktionen:
−Automatische Werkzeugerkennung und Aktivierung der
entsprechenden Regelparameter
−Digitale Temperaturregelung
−Eingabemöglichkeit von Offset-Werten
−Programmierbare Temperaturabsenkung (Setback)
−Standby- und Verriegelungsfunktion
−Eingebaute Hochleistungspumpe
−Antistatische Ausführung des Gerätes nach ESD-Sicherheit
−Verschiedene Potentialausgleichsmöglichkeiten am Gerät
(Standardkonfiguration)
−Kundenspezifische Kalibrierfunktion

6-20 WR 2
4.1 Technische Daten WR 2
Abmessungen L x B x H (mm): 273 x 235 x 102
L x B x H (inch): 10,75 x 9,25 x 4,02
Gewicht ca. 6,7 kg
Netzspannung 230 V, 50 Hz (120 V, 60 Hz)
Leistungsaufnahme 300 W
Schutzklasse I und III, Gehäuse antistatisch
Sicherung Überstromauslöser 1,5 A
Temperaturregelung der
Kanäle
Löt- und Entlötkolben stufenlos
50 °C – 550 °C (150 °F – 999 °F)
Regelbarer Temperaturbereich ist
werkzeugabhängig.
WP 80 / WP 120
50 °C - 450 °C (150 °F - 850 °F)
WP 200
50 °C - 550 °C (150 °F - 999 °F)
WSP 150
50 °C - 550 °C (150 °F - 999 °F)
DSX 80 / DSXV 80
50 °C - 450 °C (150 °F - 850 °F)
HAP 1
50 °C - 550 °C (150 °F - 999 °F)
Temperaturgenauigkeit ±9 °C (±20 °F)
Temperaturgenauigkeit
HAP 1
± 30 °C (± 50 °F)
Temperaturstabilität ±2 °C (±5°F)
Ableitwiderstand Lötspitze
(Tip to ground)
Entspricht IPC-J-001
Ableitspannung Lötspitze
(Tip to ground)
Entspricht IPC-J-001
Pumpe (Aussetzbetrieb
(30/30) s)
Max. Unterdruck 0,7 bar
Max. Fördermenge 10 l/min
Heißluft max. 15 l/min
Potentialausgleich Über 3,5 mm Schaltklinkenbuchse an
der Geräterückseite.

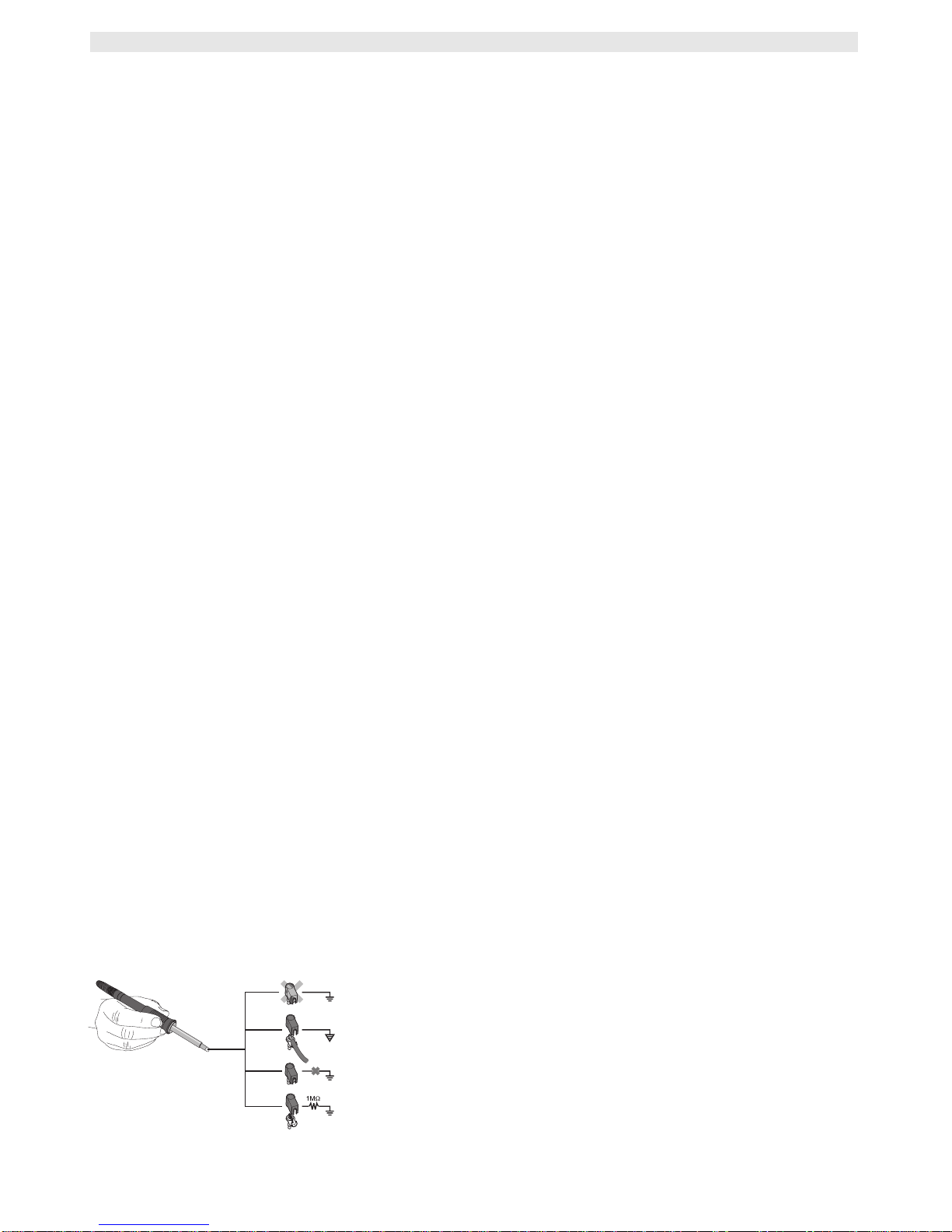

Potentialausgleich
Durch unterschiedliche Beschaltung der 3,5 mm
Schaltklinkenbuchse (Potentialausgleichsbuchse) (27) sind
4 Varianten möglich:
−Hart geerdet: Ohne Stecker (Auslieferungszustand).
−Mittelkontakt.
−Potentialfrei: Mit Stecker
−Weich geerdet: Mit Stecker und eingelötetem Widerstand.
Erdung über den gewählten Widerstand
