Olympia NC 520 Plus User manual

V 1.11
07.2021
ID: 947730450
DAc Banknotenzählgerät mit Echtheitsprüfung
Giu Bank Note Counter with Validation Function
FBc Compteuse de billets de banque avec
fonctions détection
nB Bankbiljetten-telapparaat met
controlefuncties
Ic Contabanconote con funzioni di verifica
EContadora de billetes con funciones de
comprobación
gΣυσκευή μέτρησης χαρτονομισμάτων με
έλεγχο σε πραγματικό χρόνο
NC 520 Plus

2DAc
DEUTSCH
Bedienungsanleitung
Bitte lesen und beachten
Sie die nachfolgenden In
formationen und bewahren Sie
diese Bedienungsanleitung zum
Nachschlagen auf!
Sicherheitshinweise
WARNUNG!
• Erstickungsgefahr durch Kleinteile, Ver
packungs- und Schutzfolien!
ÆHalten Sie Kinder vom Produkt und
dessen Verpackung fern!
VORSICHT!
• Gefahr durch Einzugsrollen!
ÆFinger, Haare usw. vom Einzug fernhal
ten.
• Stolpergefahr durch unsachgemäß
verlegte Kabel!
ÆVerlegen Sie Kabel so, dass niemand
darüber stolpern kann.
ACHTUNG!
• Drohende Sachschäden!
ÆKeine Fremdkörper wie Büroklammern,
Gummibänder usw. in den Einzug ge
langen lassen.
ÆUmwelteinflüsse wie z. B. Rauch, Staub,
Erschütterungen, Chemikalien, Feuchtig
keit, Hitze oder direkte Sonneneinstrah
lung vermeiden.
ÆReparaturen nur von Fachpersonal
durchführen lassen.
Bestimmungsgemäß
verwenden
Das Banknotenzählgerät mit Prüffunktionen -
im Folgenden Banknotenzählgerät - dient dem
Zählen von Banknoten. Jede andere
Verwendung gilt als nicht bestimmungsge
mäß. Eigenmächtige Veränderungen oder
Umbauten sind nicht zulässig. Öffnen Sie das
Gerät in keinem Fall selbst und führen Sie
keine eigenen Reparaturversuche durch.
Dieses Gerät prüft zwei der möglichen Merk
male der Noten (ultraviolette Merkmale und
magnetische Merkmale). Sollten andere
Merkmale gefälscht sein oder fehlen, kann
dieses Gerät diese Scheine nicht als kritisch
erkennen. Auch echte Banknoten können auf
grund von Verunreinigungen oder anderer
äußerer Einwirkungen als fehlerhaft erkannt
werden. Prüfen Sie fehlerhafte Banknoten
deshalb mehrfach und wenden Sie sich im
Zweifelsfall an Ihr Bankinstitut.
Nur in geeigneter Umgebung
verwenden
Vermeiden Sie Belastungen durch Rauch,
Staub, Erschütterungen, Chemikalien,
Feuchtigkeit, Hitze oder direkte Sonnen
einstrahlung.
Lieferumfang
• Banknotenzählgerät NC 520 Plus
• Externes Display
• Netzkabel
• 2 Treibriemen (Ersatzteil)
• Ersatzsicherung
• Schraubendreher
• Bürste
• Bedienungsanleitung
Darstellungen und Schreib
weisen
Auszuführende Aktion
Ergebnis der Aktion
Hilfreiche Information

3
DAc

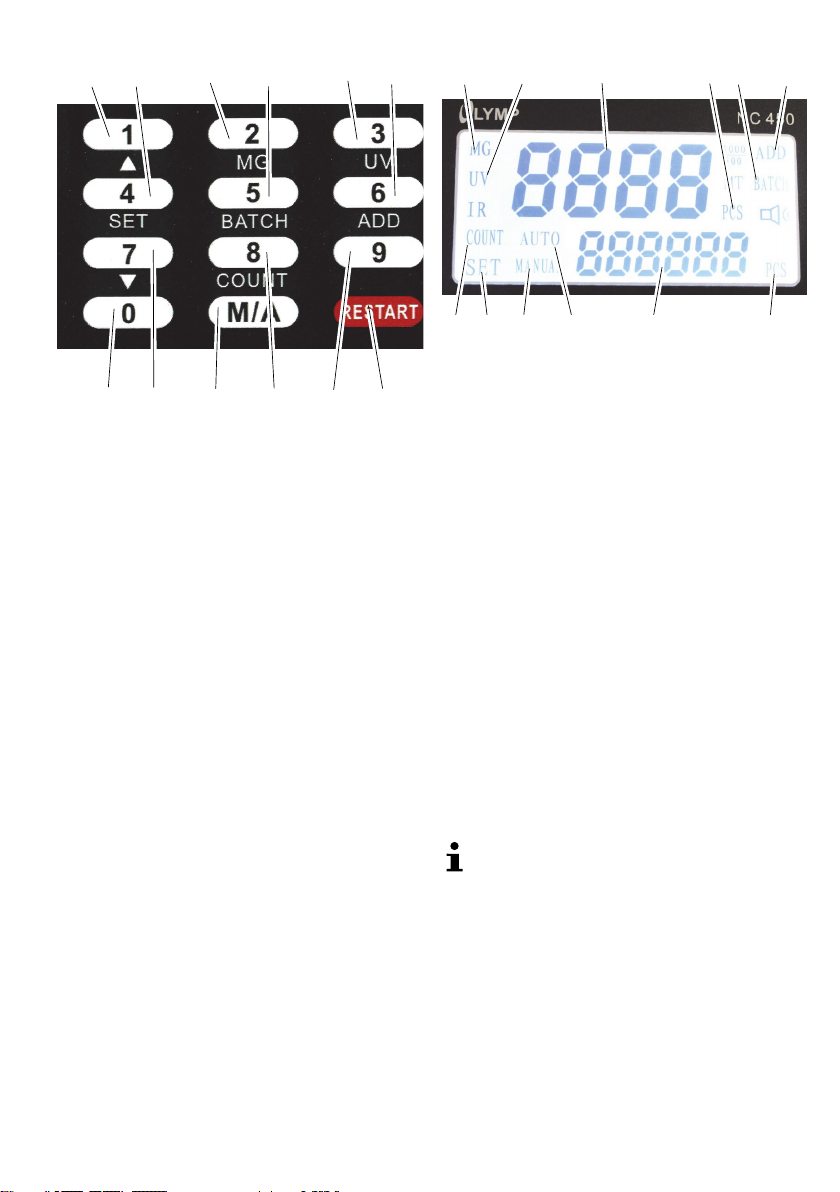

Bedienelemente
12 3
911 12
10
4 5 6
78
11oder aufwärts im Menü der Einstellungen
24oder SET um Menü der Einstellungen zu
öffnen oder weiter zu schalten
32oder MG um Magnetprüfung zu ak
tivieren/deaktivieren
45oder BATCH für Bündeln
53oder UV um Ultraviolettprüfung zu ak
tivieren/deaktivieren
66oder ADD um addieren zu aktivieren/de
aktivieren
70
87oder abwärts im Menü der Einstellungen
9M/A Umschalten zwischen automatischem
und manuellem Start
10 8oder COUNT um Zählung ohne Senso
ren zu aktivieren
11 9
12 RESTART
Display
13 14 15 16
19 21 23 16
17 18
20 22
Die Abbildung zeigt das Display während der
Selbstdiagnose. Einige der dargestellten
Anzeigen gehören nicht zum Funktions
umfang dieses Banknotenzählgeräts.
13 Magnetsensor aktiviert
14 Ultraviolettsensor aktiviert
15 Obere Anzeige
16 Stückzahl
17 Bündeln aktiviert
18 Addieren aktiviert
19 Zählen ohne Sensoren aktiviert
20 Einstellungen
21 Manueller Start aktiviert
22 Automatischer Start aktiviert
23 Untere Anzeige
Bedienung
Banknotenzählgerät ein- und aus
schalten
Das Banknotenzählgerät wird mit einem
Schalter auf der Rückseite ein- und ausge
schaltet.
Wenn Sie das Gerät längere Zeit nicht
benutzen, trennen Sie dieses vom Strom
netz.

4DAc
24
26
25
27
24 Ein
25 Aus
26 Netzanschluss
27 Anschluss für externes Display
Nach dem Einschalten führt das Gerät eine
Selbstdiagnose durch. Während der Selbst
diagnose erscheint 8888 bzw. 888888 in der
Anzeige. Wenn die Selbstdiagnose ohne Feh
ler abgeschlossen wurde, erscheint X0 in den
Anzeigen.
Wird ein Fehler festgestellt, wird dieser in der
oberen Anzeige angezeigt (siehe
Fehlertabelle) und der Hintergrund wird rot.
Prüfungen
Die besten Ergebnisse werden nach einer
Aufwärmphase von 3 Minuten erzielt.
Starkes Umgebungslicht kann den Sensor
beeinflussen und zu fehlerhaften Ergebnissen
führen.
Wählen Sie vor dem Einlegen der Banknoten
aus, welche Merkmale (magnetisch und/oder
ultraviolet) geprüft werden sollen.
ÆDrücken Sie die Taste MG
ÊDer Magnetsensor zur Erkennung magne
tischer Farben wird aktiviert/deaktiviert. Der
aktivierte Sensor wird im Display angezeigt.
ÆDrücken Sie die Taste UV
ÊDer Ultraviolettsensor zur Erkennung der
UV-Anteile wird aktiviert/deaktiviert. Der ak
tivierte Sensor wird im Display angezeigt.
Banknoten vorbereiten
Achten Sie auf folgende Punkte, um
Funktionsstörungen zu vermeiden.
CD
AB
ÆÜberprüfen Sie das Banknotenbündel vor
dem Einlegen auf Papierschnipsel, Büro
klammern, Gummibänder und andere Fremd
körper und entfernen Sie diese (A).
ÆLegen Sie keine beschädigten Banknoten
ein (B).
ÆGlätten Sie zerknitterte und gefaltete Bank
noten, bevor Sie diese einlegen (C/D).

5
DAc
ÆVersuchen Sie nicht, zu dicke Scheine oder
harte Gegenstände zu zählen.
ÆFächern Sie die Banknoten auf, um sie von
einander zu lösen.

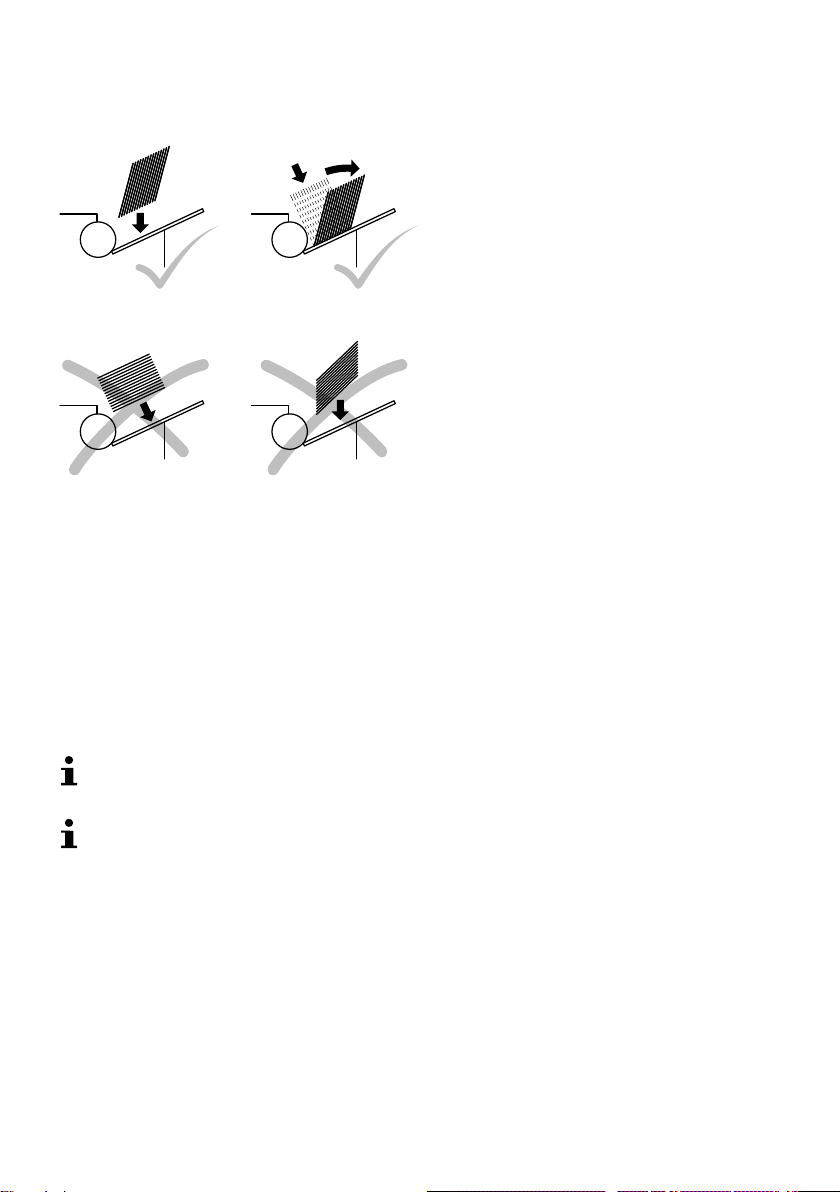

Banknoten einlegen
CD
AB
ÆVerschieben Sie die Banknoten im Bündel
so, dass die obere Banknote tiefer liegt als die
nächste. Legen Sie die Banknoten so in das
Einlegefach (A).
Oder
Ælegen Sie das Bündel senkrecht in das Ein
legefach und drücken das Bündel nach hinten,
so dass sich die Banknoten gegeneinander ver
schieben (B).
ÊDer Zählvorgang startet automatisch wenn
automatischer Start aktiviert wurde (im Dis
play steht AUTO).
Falsch eingelegte Banknoten wie in C und
D führen zu einer falschen Zählung oder
einer Fehlfunktion.
Da sich die Sicherheitsmerkmale der
Banknoten auf beiden Seiten befinden,
führen Sie die Zählung für die sichere Er
kennung von kritischen Banknoten von beiden
Seiten durch.
Funktionen
Zählen
Bei dieser Funktion wird die Stückzahl der
Banknoten und je nach Einstellung der Sen
soren auch die Echtheit geprüft.
Während der Zählung wird die Stückzahl der
Banknoten in der oberen Anzeige angezeigt.
Werden die gezählten Banknoten aus dem
Ausgabefach genommen, springt die obere
Anzeige auf X0 und die untere Anzeige zeigt
die Stückzahl.
Addieren
Werden nacheinander mehrere Bündel von
Banknoten in das Einlegefach gelegt, wird die
Zählung weitergeführt, auch wenn die gezähl
ten Banknoten aus dem Ausgabefach ent
nommen wurden.
ÆDrücken Sie die Taste ADD.
ÊFunktion Addieren ist aktiviert/deaktiviert.
Bündeln
Bei dieser Funktion stoppt die Zählung, wenn
eine voreingestellte Stückzahl von Banknoten
gezählt wurde. Wird das abgezählte Bündel
aus dem Ausgabefach entnommen, springt
die Anzeige auf X0 und das nächste Bündel
wird abgezählt.
Die Stückzahl der Banknoten kann von 1bis
999 frei voreingestellt werden. Die voreinge
stellte Stückzahl wird in der unteren Anzeige
angezeigt.
Liegen vor dem Erreichen der voreingestellten
Stückzahl keine Banknoten mehr im Ein
legefach, blinkt die AnzeigeBATCH. Werden
weitere Banknoten in das Einlegefach gelegt,
wird der Vorgang fortgesetzt.
ÆDrücken Sie die Taste BATCH.
ÊIm Display blinkt die Anzeige BATCH. In
der unteren Anzeige erscheint der voreinge
stellte Wert 100.
ÆGeben Sie mit den Zahlentasten die von Ih
nen gewünschte Anzahl ein.
ÊDie eingegebene Stückzahl wird in der un
teren Anzeige angezeigt.

6DAc
Sortieren
Bei dieser Funktion, die immer aktiv ist, wird
die erste Banknote als Referenz vorgegeben.
Erkennt das Gerät eine davon abweichende
Banknote, stoppt das Gerät. Die Anzeige
wechselt auf einen roten Hintergrund und in
der Anzeige erscheint d. Die abweichende
Banknote kann aussortiert werden.
Ob die aussortierte Banknote mitgezählt
werden soll oder nicht, kann in den Einstel
lungen festgelegt werden (siehe Einstel
lungen).
Einstellungen
Die Empfindlichkeit der Sensoren und weitere
Parameter können über die Einstellungen
verändert werden.
ÆDrücken Sie die Taste SET für einige Se
kunden bis der Signalton beendet ist.
ÊIn der Anzeige erscheinen d05 und C5100.
d05 ist der aktuelle Wert der Speicherstelle
C5100. Mit den Pfeiltasten kann der Wert
verändert werden.
ÆDrücken Sie die Taste SET erneut.
ÊDie nächste Speicherstelle und deren Wert
werden angezeigt.
Durch Drücken der Taste SET bei der letzten
Speicherstelle verlassen Sie die Einstell
funktion.

7
DAc
Die nachfolgende Tabelle enthält für die Speicherstellen die Werkseinstellungen und die
Funktionsbeschreibung.
Speicher
stelle
Wert ab
Werk
Funktion Einstellungen
C5100 d05 UV-Empfindlichkeit Einstellbereich 0 - 9
Je höher der Wert, desto geringer die
Empfindlichkeit
C5200 d05 MG-Empfindlichkeit Einstellbereich 0 - 9
Je höher der Wert, desto geringer die
Empfindlichkeit
C5300 d05 Erkennen von
doppelten Banknoten
Einstellbereich 0 - 9
Je höher der Wert, desto geringer die
Empfindlichkeit
C5400 d09 Bremse Einstellbereich 0 - 9
Je höher der Wert, desto höher die Emp
findlichkeit
C5500 d09 Zählrad Einstellbereich 0 - 9
Je höher der Wert, desto höher die Emp
findlichkeit
C5600 d08 Transport Einstellbereich 0 - 9
Je höher der Wert, desto geringer die
Empfindlichkeit
C5700 d08 (interne Funktion) (nicht verändern)
C5800 d01 (interne Funktion) (nicht verändern)
C5900 d00 (interne Funktion) (nicht verändern)
C5A00 d01 Aussortierte Banknoten
mitzählen oder nicht.
d01: mitzählen
d02: nicht mitzählen
C5b00 d02 (interne Funktion) (nicht verändern)
C5C00 d00 (interne Funktion) (nicht verändern)
C5d00 d02 Erkennen von Größen
unterschieden der
Banknoten
Einstellbereich 0 - 9
Je höher der Wert, desto geringer die
Empfindlichkeit
C5E00 d08 (interne Funktion) (nicht verändern)
C5F00 d04 (interne Funktion) (nicht verändern)
Um das Gerät auf die Werkseinstellungen zurückzusetzen, drücken Sie die RESTART- Taste
während Sie das Gerät einschalten.

8DAc

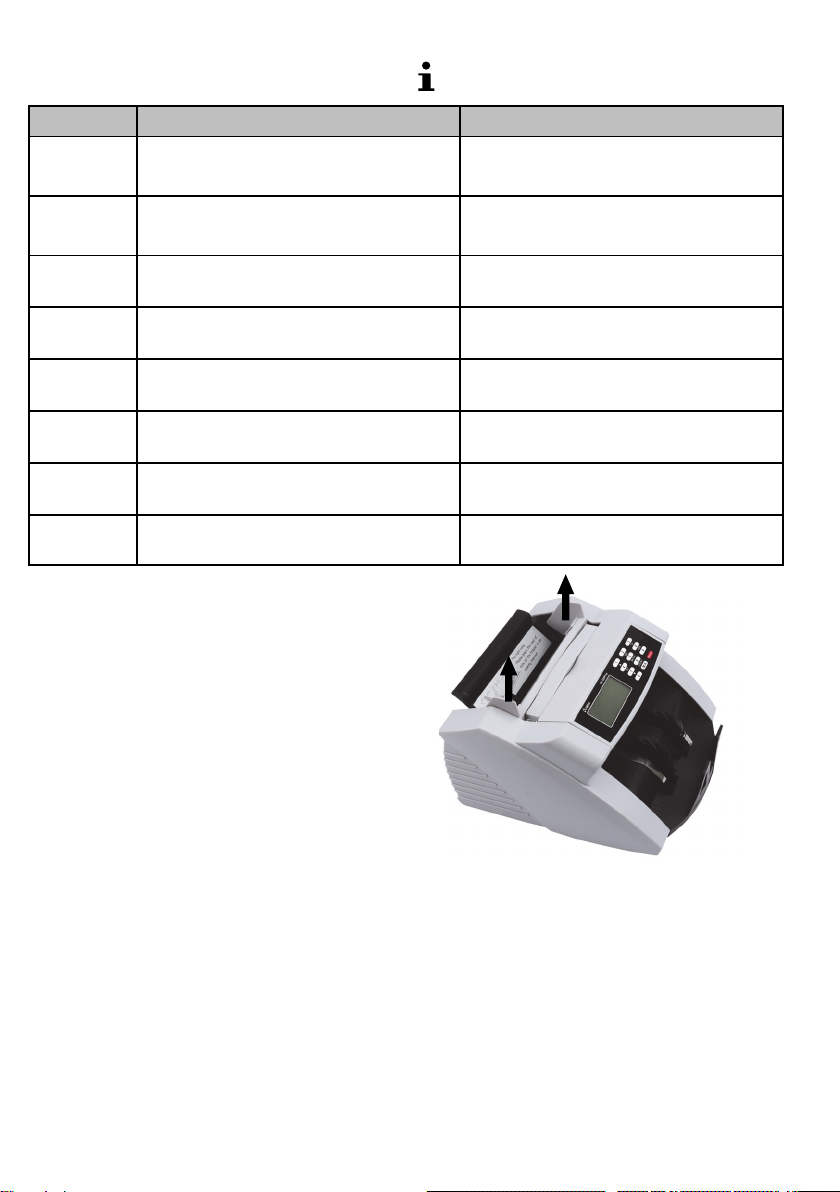

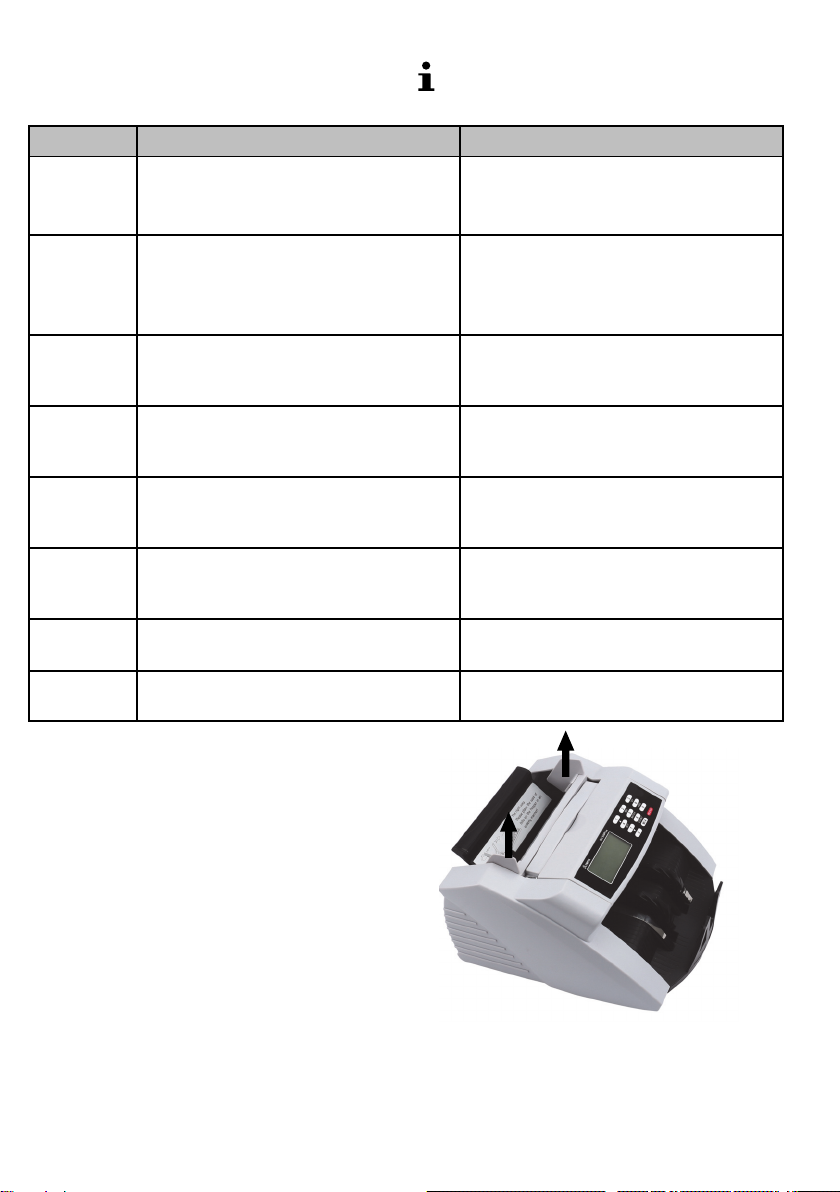

Fehlerbehebung
Fehler werden im Display durch einen Fehler
code und eine rote Hintergrundfarbe ange
zeigt.
Eine häufige Fehlerquelle sind

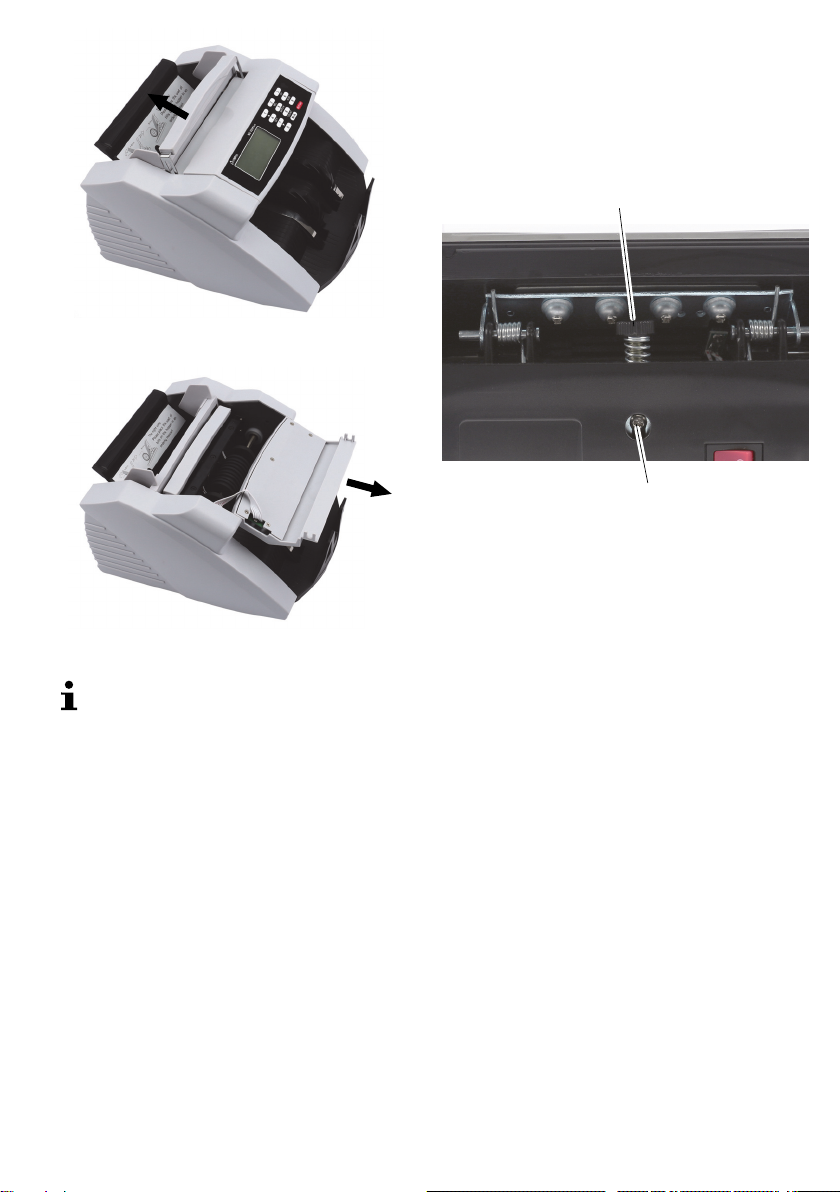

verschmutzte Sensoren (siehe Reinigung
der Sensoren).
Fehlercode Ursache Lösung
AZu geringe oder keine ultravioletten
Anteile in der Banknote.
Kritischen Schein aus dem Stapel ent
nehmen.
Empfindlichkeitseinstellung UV prüfen.
bZu geringe oder keine magnetischen
Anteile in der Banknote.
Kritischen Schein aus dem Stapel ent
nehmen.
Empfindlichkeitseinstellung MG prü
fen.
CBanknoten als zusammenhängend er
kannt.
Prüfen, ob Banknoten zu
sammenkleben und Stapel erneut
zählen
FBanknote als halbe Banknote erkannt. Kritischen Schein aus dem Stapel ent
nehmen und auf Beschädigungen prü
fen
E01 Sensor Banknotenzählen Sensor für Scheine zählen reinigen
oder durch neuen Sensor ersetzen
lassen.
E03 Sensor Kodierscheibe Sensor der Kodierscheibe reinigen
oder durch neuen Sensor ersetzen
lassen.
E04 Sensor Eingabefach Sensor am Eingabefach reinigen oder
durch neuen Sensor ersetzen lassen.
E05 Sensor Ausgabefach Sensor am Ausgabefach reinigen oder
durch neuen Sensor ersetzen lassen.
Wartung
Reinigen der Sensoren
Banknoten sind oft verschmutzt, insbeson
dere durch Staub. Der Schmutz setzt sich
beim Zählen an den Sensoren ab.
Verschmutzte Sensoren sind die häufigste
Ursache für Fehlfunktionen.
Reinigen Sie die Sensoren mit der mit
gelieferten Bürste. Öffnen Sie das Banknoten
zählgerät zum Reinigen der Sensoren. Das
Öffnen des Banknotenzählgeräts ist in den
nachfolgenden Schritten beschrieben.
ÆFassen Sie die Geldanlage an den Enden an
und nehmen Sie die Geldanlage senkrecht
nach oben heraus. Fassen Sie die Geldanlage
nicht in der Mitte an.

9
DAc
ÆKlappen Sie den Griff nach hinten.
ÆKlappen Sie das Bedienfeld nach vorne.
Reinigen Sie unzugängliche Stellen bei
Bedarf mit Pressluft. Pressluft ist im
Handel in kleinen Spraydosen erhältlich.
ÆReinigen Sie die Sensoren mit der mit
gelieferten Bürste.
ÆSchließen Sie das Gerät nach der Reinigung
in umgekehrter Reihenfolge.
Andruck der Einlegeplatte einstellen
Das Banknotenzählgerät ist werkseitig so ein
gestellt, dass Banknoten richtig eingezogen
werden. Verändern Sie den Andruck der Ein
legeplatte, sollten Banknoten nicht mehr
richtig eingezogen werden.
Die Einstellschraube für den Andruck der Ein
legeplatte befindet sich an der Rückseite.
28
29
28 Einstellschraube
29 Sicherungsschraube
Die Einstellschraube ist mit einer Sicherungs
schraube gegen unbeabsichtigtes Verstellen
gesichert.
ÆSchalten Sie das Banknotenzählgerät aus.
ÆLösen Sie die Sicherungsschraube mit dem
mitgelieferten Schraubendreher.
ÆStellen Sie den Andruck der Einlegeplatte
so ein, dass die Banknote mit leichter Kraft
unter den Gummirollen durchgeschoben
werden kann.
ÆZiehen Sie die Sicherungsschraube an.

10 DAc
Technische Daten
Modell NC 520 Plus
Funktionen Freier Zählmodus (ohne Merkmalprüfung)
Automatischer und manueller Start
Bündelfunktion, bis 999 Banknoten wählbar
Additionsfunktion
Prüfung Ultraviolette und magnetische Merkmale
Empfindlichkeit der Sen
soren
Einstellbar in 9 Stufen
Kapazität Einlege- und
Ausgabefach
100 Stück bei alten, 200 Stück bei neuen Banknoten
Größe der zählbaren
Banknoten
50 mm x 110 mm bis 90 mm x 185 mm
Zählgeschwindigkeit 1.000 Banknoten / Minute
Stromversorgung 230 V / 50 Hz
Stromverbrauch 75 W
Abmessungen 306 mm x 247 mm x 185 mm
Gewicht 5,5 kg
Pflegehinweise
ÆGehäuseoberflächen mit einem weichen
und fusselfreien Tuch reinigen.
ÆReinigen Sie die Sensoren nach jedem Ge
brauch.
ÆReinigen Sie die Sensoren mit der mit
gelieferten Bürste.
ÆKeine Reinigungs- oder Lösungsmittel
verwenden.
Konformitätserklärung
Das CE-Zeichen auf dem Gerät
bestätigt die Konformität.
Die Konformitätserklärung finden
Sie unter www.go-europe.com.
Entsorgung
Das nebenstehende Symbol bedeu
tet dass elektrische und elektronische
Altgeräte aufgrund gesetzlicher Be
stimmungen getrennt vom Hausmüll
zu entsorgen sind. Entsorgen Sie Ihr
Gerät bei der Sammelstelle Ihres
kommunalen Entsorgungsträgers.
Beachten Sie die Kennzeichnung des
Verpackungsmaterials bei der
Abfalltrennung, diese sind gekenn
zeichnet mit Abkürzungen (b) und
Nummern (a) mit folgender Bedeu
tung: 1–7: Kunststoffe / 20–22: Pa
pier und Pappe / 80–98: Verbund
stoffe.
Die Verpackung besteht aus umwelt
freundlichen Materialien, die Sie über
die örtlichen Recycling-stellen ent
sorgen können. Informieren Sie sich
bei Ihrer Kommune über die Möglich
keiten der korrekten Entsorgung.
Entsorgen Sie Verpackungsmate
rialien entsprechend den lokalen Vor
schriften.

11
DAc
Das Gerät und das Verpackungsma
terial sind recycelbar, entsorgen Sie
diese getrennt für eine bessere
Abfallbehandlung. Das Triman-Logo
gilt nur für Frankreich.
Das Gerät und das Verpackungsma
terial sind recycelbar, entsorgen Sie
diese getrennt für eine bessere
Abfallbehandlung. Informieren Sie
sich bei Ihrer Kommune über die
Möglichkeiten der korrekten Entsor
gung. Beachten sie die folgende
Kennzeichnung des Verpa
ckungsmaterials: (a) Nummern, (b)
Abkürzungen und (c) Material mit
folgender Bedeutung: 1–7: Kunst
stoffe / 20–22: Papier und Pappe /
80–98: Verbundstoffe, sowie (d) Art
der Verpackung. Das Logo gilt nur für
Italien.
Fragen und Service
Lieber Kunde,
wir freuen uns, dass Sie sich für dieses Gerät
entschieden haben.
Bei Fragen und Problemen steht Ihnen un
sere Service-Hotline unter der Telefonnum
mer
[phone]
Kosten aus dem dt. Festnetz bei Druckle
gung: 14ct/Min., mobil maximal 42ct/Min.) zur
Verfügung.
Weitere Informationen finden Sie auch in un
serem Retouren-Portal (RMA) im Bereich
Support auf unserer Internetseite
www.go-europe.com.
Eine Rücksendung erfolgt unter Beifügung
des Kaufbelegs und idealerweise in der Origi
nalverpackung an:
WSG Wilhelmshavener
Service Gesellschaft mbH
Krabbenweg 14
26388 Wilhelmshaven
Deutschland

12 G
ENGLISH
Operating Manual
Please read and observe the fol
lowing information and keep the
operating manual available for future
reference!
Safety Information
WARNING!
• Risk of suffocation through small parts, packag
ing and protective foil!
ÆKeep the product and packaging out of reach of
children!
CAUTION!
• Risk through infeed rollers!
ÆKeep fingers, hair etc. away from the infeed.
• Risk of tripping due to improperly laid cable!
ÆLay cables so that people cannot trip over them.
ATTENTION!
• Risk of property damage!
ÆEnsure no foreign bodies, such as paper clips,
rubber bands, etc. get into the infeed.
ÆPrevent exposing the device to environmental
influences such as smoke, dust, vibration, chemi
cals, moisture, heat or direct sunlight.
ÆRepairs may only be carried out by appropriately
trained specialists.
Intended Use
The bank note counter with validation functions, subse
quently referred to as a bank note counter, serves to
count bank notes. Any other use is considered unin
tended use. Unauthorised modification or reconstruction
is not permitted. Under no circumstances open the ma
chine or complete any repair work yourself.
This device checks two of the features of the bank
notes (ultraviolet feature and magnetic feature) to en
sure they are not counterfeit. If other features of the
notes have been falsified or are missing, this device
cannot detect the notes as being critical. In the same
way, an authentic bank note can be detected as being
faulty due to soiling or some other external influence.
Therefore, test bank notes detected as being faulty sev
eral times and, in the case of doubt, consult your bank
institution.
Only Use in Suitable Conditions
Prevent exposure to smoke, dust, vibration, chemicals,
moisture, heat and direct sunlight.
Scope of Delivery
• NC 520 Plus bank note counter
• External display
• Power cable
• 2 drive belts (spare part)
• Spare fuse
• Screwdriver
• Brush
• Operating manual
Display and Notation
Action to be completed
Result of the action
Helpful information

13
G
Operating Elements
12 3
911 12
10
4 5 6
78
11or move upwards in the menu settings
24or SET to open the menu settings or move one
level further
32or MG to activate/deactivate the magnetic test
45or BATCH to process batches
53or UV to activate/deactivate the ultraviolet test
66or ADD to activate/deactivate the add function
70
87or move downwards in open the menu settings
9M/A to switch between automatic and manual start
10 8or COUNT to activate Counting without sensors
11 9
12 RESTART
Display
13 14 15 16
19 21 23 16
17 18
20 22
The diagram illustrates the display during the power on
self-test. Some of the features illustrated do not belong
to the functional range of this bank note counter.
13 Magnet sensor is activated
14 Ultraviolet sensor is activated
15 Top display
16 Quantity
17 Batch function is activated
18 Add function is activated
19 Count without sensors is activated
20 Settings
21 Manual start is activated
22 Automatic start is activated
23 Bottom display
Operation
Switching the Bank Note Counter On/Off
The bank note counter is switched on and off using the
switch on the rear of the machine.
If the machine will not be used for a longer period,
disconnect it from the power outlet.

14 G
24
26
25
27
24 On
25 Off
26 Mains power connection
27 Connection socket for external display
After switching the machine on, it performs a self-diag
nosis. During the self-diagnosis, 8888 or 888888 ap
pears in the display. When the self-diagnosis has fin
ished without any errors, X0 appears in the display.
If an error is detected, it is indicated in the top display
(refer to the Error table) and the background turns red.
Validation Tests
The best results are achieved after a warm-up
phase of 3 minutes.
Bright ambient light can affect the sensor and falsify
results.
Before inserting the bank notes, select which features
(magnetic and/or ultraviolet) you want to test.
ÆPress the MG button.
ÊThe magnet sensor used to detect the magnetic ink is
activated/deactivated. When activated, the sensor is
indicated in the display. When activated, the sensor is
indicated in the display.
ÆPress the UV button.
ÊThe ultraviolet sensor for detecting UV light is acti
vated/deactivated. When activated, the sensor is indi
cated in the display.
Preparing Bank Notes
Pay attention to the following points to prevent malfunc
tions.
CD
AB
ÆCheck the batch of bank notes for paper clippings,
paper clips, rubber bands and other foreign bodies (A) and
remove them before inserting the bundle in the machine.
ÆDo not insert any damaged bank notes (B).
ÆSmooth any creased and folded bank notes before in
serting them (C/D).
ÆDo not attempt to count notes which are too thick or
hard items.
ÆFan out the bank notes to separate them prior to inser
tion.

15
G
Inserting Bank Notes
CD
AB
ÆSlide and fan the bank notes in the bundle so that the
top bank note is somewhat lower than the one following.
Insert the bank notes in the infeed tray (A).
Or
ÆInsert the bundle vertically in the infeed tray and guide
the bundle to the rear so that the bank notes shift against
each other (B).
ÊThe counting process starts up automatically if the
automatic start function has been activated (AUTO ap
pears in the display).
Bank notes which have been inserted incorrectly,
as illustrated in C and D, lead to an improper
count or a malfunction.
Since the security features of bank notes are pro
vided on both sides, the process for detecting
counterfeit bank notes is performed reliably on both
sides.
Functions
Counting
This function counts the number of bank notes and,
depending on the sensor setting, their validity.
During the counting process, the quantity of bank notes
appears in the top display.
When the bank notes counted are removed from the
output tray, the quantity count in the top display is reset
to X0 and the bottom display displays the quantity.
Adding
If several bundles of bank notes are stacked in the in
feed tray one after the other, counting continues even if
the bank notes already counted are removed from the
output tray.
ÆPress the ADD button
ÊThe Add function is activated/deactivated.
Batch
This function causes counting to stop when the preset
quantity of bank notes has been counted. If the counted
batch of bank notes is removed from the output tray, the
display is reset to X0 and the next batch is counted.
The quantity of bank notes can be set to any number
between 1and 999. The preset quantity appears in the
bottom display.
If the infeed tray becomes empty before reaching the
preset quantity, BATCH flashes in the display. When
more bank notes are then inserted in the infeed tray, the
process is resumed.
ÆPress the BATCH button.
ÊBATCH flashes in the display. The preset quantity
100 appears in the bottom display.
ÆUse the digit buttons to enter the quantity you want
counted.
ÊThe quantity entered appears in the bottom display.

16 G
Sorting
With this function, which is always activated, the first
bank note is used as a reference for those following. If
the machine detects a bank note which deviates from
the reference note, the machine stops. dappears in the
display, the background of which turns red. The deviat
ing bank note can be removed.
Whether the removed bank note should be counted or
not can be defined in the settings (refer to Settings).
Settings
The sensitivity of the sensor and other parameters can
be modified using the respective Settings function.
ÆPress the SET button for a few seconds until the acous
tic signal stops.
Êd05 and C5100 appear in the display.
d05 represents the current value of the memory seg
ment C5100. You can change the value using the ar
row buttons.
ÆPress the SET button again.
ÊThe next memory segment appears together with the
value.
After pressing the SET button for the last memory seg
ment you exit from Setting function.

17
G
The table below contains the default settings and functional assignments of the memory segments.
Memory
segment
Default
value
Function Settings
C5100 d05 UV-sensitivity Setting range 0 - 9
The higher the value, the lower the sensitivity
C5200 d05 MG-sensitivity Setting range 0 - 9
The higher the value, the lower the sensitivity
C5300 d05 Detection of double bank
notes
Setting range 0 - 9
The higher the value, the lower the sensitivity
C5400 d09 Brake Setting range 0 - 9
The higher the value, the higher the sensitivity
C5500 d09 Counter wheel Setting range 0 - 9
The higher the value, the higher the sensitivity
C5600 d08 Transportation Setting range 0 - 9
The higher the value, the lower the sensitivity
C5700 d08 (Internal function) (Do not change)
C5800 d01 (Internal function) (Do not change)
C5900 d00 (Internal function) (Do not change)
C5A00 d01 Count / Do not count bank
notes which have been
sorted out.
d01: Count
d02: Do not count
C5b00 d02 (Internal function) (Do not change)
C5C00 d00 (Internal function) (Do not change)
C5d00 d02 Detect size differences of
the bank notes
Setting range 0 - 9
The higher the value, the lower the sensitivity
C5E00 d08 (Internal function) (Do not change)
C5F00 d04 (Internal function) (Do not change)
To reset the machine to its default settings, press the RESTART-button while switching the machine on.

18 G
Clearing Errors
Errors are indicated in the display by an error code and
the display background turning red.
A frequent source of errors is soiling of the sensors
(see Cleaning the Sensors).
Error code Cause Solution
AToo little or no ultraviolet reaction from the
bank note.
Remove critical notes from the batch.
Check the sensitivity setting of the UV sensor.
bToo little or no magnetic reaction from the
bank note.
Remove critical notes from the batch.
Check the sensitivity setting of the MG sensor.
CBank notes detected as being chained. Check whether the bank notes stick together
and count the batch again.
FBank notes as half bank notes. Remove critical notes from the batch and
check for signs of damage.
E01 Bank note count sensor Clean the sensor for counting the notes or
replace with a new one.
E03 Coding disk sensor Clean the sensor for the coding disk or replace
with a new one.
E04 Infeed tray sensor Clean the sensor for the infeed tray or replace
with a new one.
E05 Output tray sensor Clean the sensor for the output tray or replace
with a new one.
Maintenance
Cleaning the Sensors
Bank notes are often soiled, particularly by dust. The
dirt deposits on the sensors during the counting
process. Soiled sensors are the most frequent cause of
malfunctions.
Clean the sensors with the brush supplied. Open the
bank note counter to clean the sensors. How to open
the bank note counter is described in the following
steps.
ÆGrip the bank note infeed at the sides and remove the
infeed vertically out of the machine. Do not grip the infeed
in the middle section.

19
G
ÆPivot the grip to the rear.
ÆPivot the operating panel to the front.
Clean areas which cannot be accessed using com
pressed air, if necessary. Compressed air can be
obtained in small aerosol cans.
ÆClean the sensors with the brush supplied.
ÆClose the machine in the reserve sequence after
cleaning.
Adjusting the Pressure of the Infeed Plate
The bank note counter is set-up at the factory to draw
the bank notes in properly. If bank notes are no longer
drawn in properly, adjust the pressure exerted by the
infeed plate.
The adjusting screw to alter the pressure exerted by the
infeed plate is located at the rear.
28
29
28 Adjusting screw
29 Locking screw
The adjusting screw is secured against being adjusted
inadvertently by means of a locking screw.
ÆSwitch the bank note counter off.
ÆLoosen the locking screw using the screwdriver sup
plied.
ÆAdjust the pressure of the infeed plate so that the bank
notes can be pushed under the rubber rollers by exerting
a little force.
ÆTighten the locking screw.

20 G
Technical Data
Model NC 520 Plus
Functions Free counting mode (without validation test)
Automatic and manual start
Batch function, up to 999 bank notes can be selected
Addition function
Validation test Ultraviolet and magnetic features test
Sensor sensitivity Adjustable in 9 levels
Capacities: infeed and output
trays
100 old bank notes, 200 new bank notes
Size of countable bank notes 50 mm x 110 mm bis 90 mm x 185 mm
Counting speed 1,000 bank notes / minute
Power supply 230 V/ 50 Hz
Power consumption 75 W
Dimensions 306 mm x 247 mm x 185 mm
Weight 5.5 kg
Maintenance Tips
ÆClean the housing surfaces with a soft, fluff-free cloth.
ÆClean the sensors after each use.
ÆClean the sensors with the brush supplied.
ÆDo not use any cleaning agents or solvents.
Declaration of conformity
The CE Mark on the device confirms con
formity.
The Declaration of Conformity can be read
online at www.go-europe.com.
Disposal
The adjacent symbol indicates laws dictate
that electrical and electronic apparatus no
longer required must be disposed of separate
from domestic waste. Dispose of your device
at a collection point provided by your local
public waste authority. Packaging materials
must be disposed of according to local regu
lations.
Observe the identification on the packaging
materials during the waste sorting process;
they are identified by abbreviations (b) and
numbers (a) which have the following signifi
cance: 1–7: plastic/20–22: paper and card
board/80–98: composite materials.
The packaging is made of environmentally
friendly materials that you can dispose of at
local recycling points. Advice on the options
with which to dispose of your old device can
be obtained from your municipal or local ad
ministration offices.
Packaging materials must be disposed of ac
cording to local regulations.
