Olympia CC 310.4 User manual

12/2015
R
DAc Aktenvernichter
Gi Paper Shredder
FDestructeur de documents
IDistruggi documenti
EDestructora de documentos
nPapiervernietiger
CSkartovač
PDestruidor de documentos

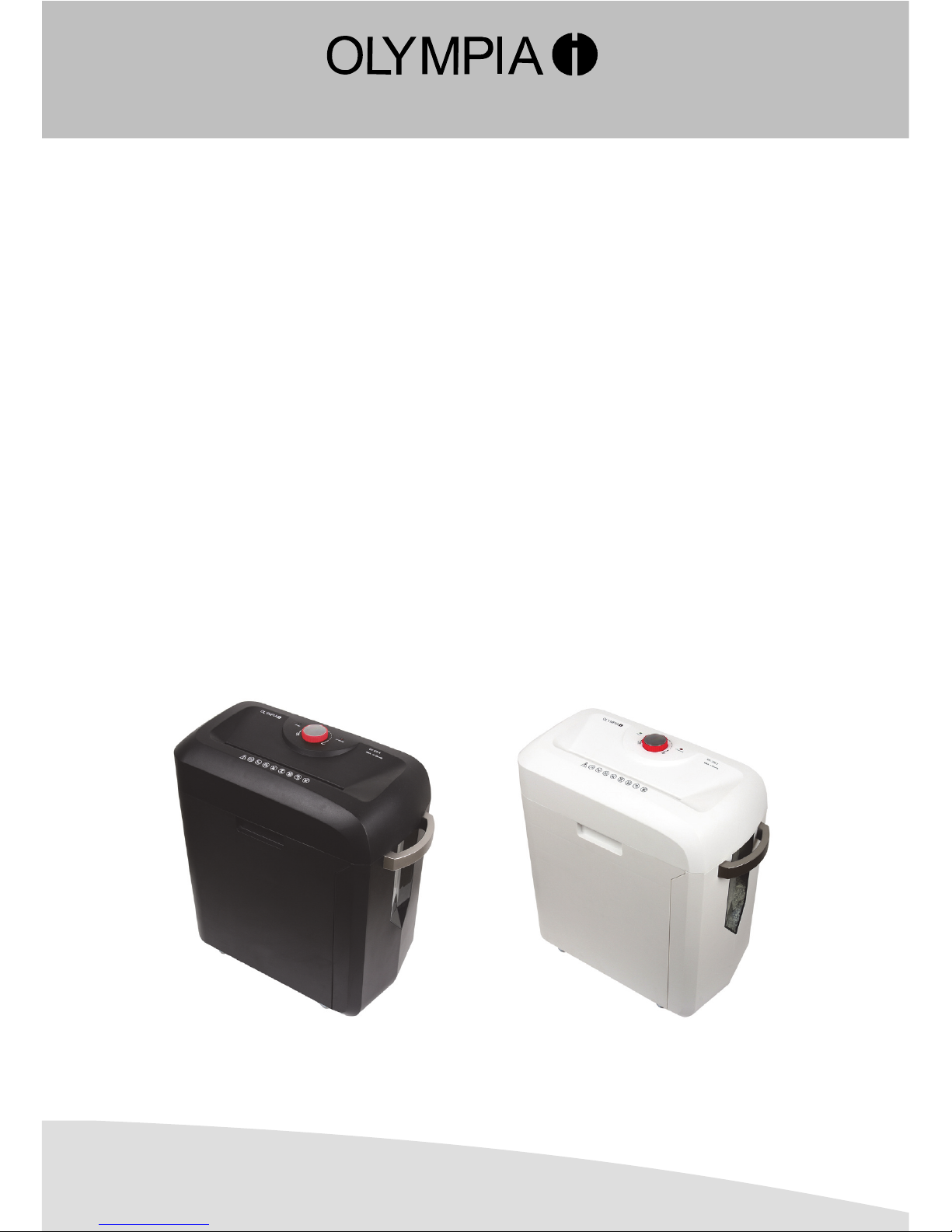

CC 310.4 MC 306.2

Bestimmungsgemäße Verwendung
Aktenvernichter CC 310.4 / MC 306.2
3DAc
Bitte lesen und beachten Sie die nachfolgenden Informa
tionen und bewahren Sie diese Bedienungsanleitung zum
Nachschlagen auf!
Aktenvernichter CC 310.4
Die Zuordnung der Bedienelemente des Aktenvernichters MC 306.2 ist
identisch mit dem hier abgebildeten Aktenvernichter CC 310.4.
9
8
12
3
4
5
6
7
1 LED Stromversorgung (Power)
2 Drehschalter (AUTO/OFF/REV)
3 LED Überhitzung (Overheat)
4 Griff am Auffangbehälter
5 Sichtfenster
6 Auffangbehälter
7 Rollen (Unterseite)
8 Papiereinzug
9 Hauptschalter Ein (⏽) / Aus (⭘)
(Rückseite)
Bestimmungsgemäße Verwendung
Der automatische Aktenvernichter - im Folgenden Gerät genannt - kann Papier
durch einen automatischen Einzug zerkleinern.
Das zu zerkleinernde Material muss den in den Technischen Daten angegebenen
Anforderungen entsprechen.
Eigenmächtige Veränderungen oder Umbauten am Gerät sind nicht zulässig.
Öffnen Sie das Gerät niemals selbst und führen Sie niemals eigene Reparaturver
suche durch.

Sicherheitshinweise
Aktenvernichter CC 310.4 / MC 306.2
4DAc
Nicht bestimmungsgemäße Verwendung
Der automatische Aktenvernichter dient nicht zur Zerkleinerung von Material, das
nicht den in den Technischen Daten angegebenen Anforderungen entspricht (z. B.
Pappe).
Jede andere Verwendung als in Bestimmungsgemäß verwenden beschrieben gilt
als nicht bestimmungsgemäß.
Sicherheitshinweise
Die folgenden Sicherheitshinweise haben Gültigkeit für das gesamte Dokument.
Lesen und beachten Sie die Sicherheitshinweise, um sich und die Umwelt zu
schützen.
WARNUNG!
• Stromschlag durch gefährliche Netzspannung.
Fehlerhafter Umgang mit dem Gerät kann zu Stromschlag
führen.
Überprüfen, ob das Stromnetz den auf dem Typenschild
des Geräts angegebenen Spezifikationen entspricht (siehe
Technische Daten).
Darauf achten, dass der Netzstecker leicht erreichbar ist.
Das Gerät niemals mit nassen Händen anfassen.
Jeden Kontakt des Geräts mit Wasser vermeiden.
Das Gerät ausschließlich in trockenen Innenräumen
verwenden.
WARNUNG!
• Erstickungsgefahr durch Kleinteile, Verpackungsmateriali
en oder Schutzfolien.
Kinder können Kleinteile, Verpackungsmaterialien oder
Schutzfolien verschlucken.
Kinder vom Gerät und dessen Verpackung fernhalten.

Nützliche Hinweise und Tipps
Aktenvernichter CC 310.4 / MC 306.2
5DAc
VORSICHT!
• Gefahr durch Einzugsmechanismus!
Finger, Haare, Schals, Krawatten, Schmuck usw. vom
Einzug fernhalten.
Niemals in das Schneidwerk fassen.
ACHTUNG!
• Sachschaden!
Fremdkörper am zu zerkleinernden Material können das
Gerät beschädigen.
Fremdkörper wie Büroklammer oder Gummibänder entfer
nen, bevor Sie das Material zerkleinern.
ACHTUNG!
• Stolpergefahr durch unsachgemäß verlegtes Kabel!
Kabel so verlegen, dass niemand darüber stolpern kann.
Nützliche Hinweise und Tipps
Die folgenden Hinweise und Tipps helfen Ihnen, stets ein optimale Zerkleinerung
zu erzielen und Schäden am Gerät zu vermeiden.
Lesen Sie diese Hinweise bitte sorgfältig und beachten Sie diese bei der Hand
habung des Geräts.
Halten Sie lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar oder
andere lose Gegenstände vom Gerät fern.
Entfernen Sie vor dem Zerkleinern eventuell vorhandene Heft- und/oder Büro
klammern, Gummibänder und andere Fremdkörper.
Ölen Sie das Schneidwerk regelmäßig für eine lange Lebensdauer des Geräts
(siehe Schneidwerk ölen).

Aktenvernichter sicher aufstellen
Aktenvernichter CC 310.4 / MC 306.2
6DAc
Aktenvernichter sicher aufstellen
Beachten Sie die Angaben zur Spannungsversorgung in den Technischen
Daten oder auf der Rückseite des Geräts.
1. Nehmen Sie das Gerät aus der Verpackung.
VORSICHT!
• Verletzungsgefahr durch scharfe Kanten des Schneidwerks!
Nicht in das Schneidwerk fassen.
Hände und Finger vom Einzug fernhalten.
2. Stellen Sie das Gerät auf einer ebenen Oberfläche auf.
Das Gerät steht nun sicher an seinem Arbeitsplatz und kann verwendet
werden.
Aktenvernichter bedienen
Einschalten
1. Stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.
2. Stellen Sie den Hauptschalter auf die Position ⏽(Ein).
Ausschalten
Stellen Sie den Drehschalter auf die Position OFF und den Hauptschalter auf die
Position ⭘(Aus).
Die LED für die Stromversorgung erlischt und das Gerät ist außer Betrieb.

Aktenvernichter bedienen
Aktenvernichter CC 310.4 / MC 306.2
7DAc
Automatische Zerkleinerung
Der Papiereinzug verfügt über Sensoren, sodass er automatisch startet, sobald
Material zugeführt wird. Das Gerät zieht das Material ein und stoppt automatisch,
sobald die Zerkleinerung abgeschlossen ist und kein weiteres Material zugeführt
wird.
Stellen Sie den Drehschalter auf die Position AUTO. Das Gerät arbeitet in der
Automatik-Funktion.
Die LED für die Stromversorgung leuchtet grün und das Gerät ist betriebs
bereit. Sollte die LED für die Stromversorgung nicht grün leuchten, über
prüfen Sie bitte, ob der Auffangbehälter korrekt eingesetzt ist.
ACHTUNG!
• Sachschaden durch Materialstau möglich!
Maximale Kapazität des Papiereinzugs beachten
(siehe Technische Daten).
Im Falle eines Materialstaus stoppt das Gerät, bis das Material aus dem
Einzug entfernt wurde (siehe Rückwärtslauf und Materialreste entfernen).
Rückwärtslauf
Den Rückwärtslauf benötigen Sie, um einen Materialstau zu beseitigen.
1. Stellen Sie den Drehschalter auf die Position REV.
2. Das Schneidwerk läuft dauerhaft rückwärts und das (gestaute) Material wird
freigegeben.
VORSICHT!
• Verletzungsgefahr durch scharfe Kanten des Schneidwerks!
Nicht in das Schneidwerk fassen.
Hände und Finger vom Einzug fernhalten.
3. Ziehen Sie das Material aus dem Schneidwerk.
4. Sollte der Rückwärtslauf den Materialstau nicht vollständig beheben, folgen Sie
bitte den Anweisungen im Kapitel Materialreste entfernen.

Aktenvernichter bedienen
Aktenvernichter CC 310.4 / MC 306.2
8DAc
Materialreste entfernen
1. Stellen Sie den Drehschalter auf die Position OFF und den Hauptschalter auf
die Position ⭘(Aus).
Die LED für die Stromversorgung erlischt und das Gerät ist außer Betrieb.
2. Ziehen Sie den Netzstecker aus der Steckdose.
VORSICHT!
• Verletzungsgefahr durch scharfe Kanten des Schneidwerks!
Nicht in das Schneidwerk fassen.
Hände und Finger vom Einzug fernhalten.
3. Entfernen Sie Materialreste mit einem geeigneten spitzen Gegenstand vor
sichtig aus dem Schneidwerk.
Auffangbehälter leeren
Der Auffangbehälter hat eine Kapazität von etwa 19 Litern. Zur Vermeidung von
Materialstau empfehlen wir, den Auffangbehälter regelmäßig zu entleeren.
1. Stellen Sie den Drehschalter auf die Position OFF.
2. Ziehen Sie den Auffangbehälter am Griff aus dem Gerät.
3. Leeren Sie den Auffangbehälter.
4. Setzen Sie den Auffangbehälter wieder in das Gerät.
Schneidwerk ölen
Für eine lange Lebensdauer des Geräts ist es notwendig, das Schneidwerk des
Geräts in regelmäßigen Abständen zu ölen.
ACHTUNG!
• Sachschaden!
Keine Sprühöle verwenden.
Ausschließlich Spezialöl für Aktenvernichter verwenden.
1. Tragen Sie Spezialöl für Aktenvernichter in mehreren Querlinien auf ein Blatt
Papier auf.
2. Führen Sie das geölte Blatt Papier dem Papiereinzug zu.
Olympia Business Systems Vertriebs GmbH führt spezielles Ölpapier für
Aktenvernichter. Wenden Sie sich bitte an die Service-Hotline
(siehe Garantie).

Anhang
Aktenvernichter CC 310.4 / MC 306.2
9DAc
Überhitzungsschutz
Der Motor schaltet bei Überhitzung bzw. Überlastung automatisch ab. Die LED
Überhitzung leuchtet rot.
1. Stellen Sie den Drehschalter auf die Position OFF und den Hauptschalter auf
die Position ⭘(Aus).
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Lassen Sie den Motor abkühlen, bevor Sie den Betrieb fortsetzen.
Nach der Abkühlphase steht Ihnen wieder die volle Leistung des Geräts
zur Verfügung.
Beachten Sie den zulässigen Betriebszyklus (siehe Technische Daten).
Anhang
Regelmäßige Wartung und Pflege
Schalten Sie das Gerät vor dem Reinigen aus und ziehen Sie den Netzstecker.
Entfernen Sie den Staub mit einem sauberen, weichen Pinsel oder einem wei
chen, fusselfreien Tuch.
Verwenden Sie keine Reinigungs- oder Lösungsmittel.
Ölen Sie das Schneidwerk des Aktenvernichters in regelmäßigen Abständen
(siehe Schneidwerk ölen).
Technische Daten
CC 310.4 MC 306.2
Schnittleistung max. 10 Blatt DIN A4
(80 g/m²) max. 6 Blatt DIN A4 (80 g/m²)
Schnittmethode Kreuzschnitt
(Cross Cut), 4 x 38 mm Partikelschnitt (Micro Cut), 2 x 15 mm
Sicherheitsstufe P-4 P-5
Schneidegeschwindigkeit 1,8 m / min. 1,6 m / min.
Betriebszyklus ca. 3 Min. Dauerbetrieb,
30 Min. Abkühlphase ca. 6 Min. Dauerbetrieb, 60 Min. Abkühlphase
Geräuschpegel ca. 72 dB ca. 62 dB
Abmessungen (L x B x H) 426 x 220 x 485 mm
Gewicht 6,2 kg 7 kg
Auffangbehälter ca. 19 Liter
Bedienumfang Automatik-Start / Automatik-Stopp, Rückwärtslauf

Anhang
Aktenvernichter CC 310.4 / MC 306.2
10 DAc
MC 306.2CC 310.4
Spannungsversorgung 220 - 240 V, 50 Hz,
1.3 A 220 - 240 V, 50 Hz, 1.2 A
Leistungsaufnahme max. 280 W max. 210 W
Problembehandlung
Gerät funktioniert nicht Steckt der Netzstecker in
der Steckdose? Stecken Sie den Netz stecker in eine ordnungs
gemäß installierte Steck
dose.
Wird das Material nicht
automatisch eingezogen
bzw. Läuft das Schneid
werk nicht an?
Führen Sie das Material
so zu, dass der Sensor
in der Mitte des Einzugs
das Material erfasst.
Gerät funktioniert nach
längerem Betrieb nicht
mehr oder stoppt wäh
rend des Betriebs (LED
Überhitzung leuchtet rot).
Wurde der zulässige Be
triebszyklus über
schritten?
Ziehen Sie den Netzste
cker aus der Steckdose
und lassen Sie den Mo
tor abkühlen.
Beachten Sie den ma
ximal zulässigen Be
triebszyklus (siehe
Technische Daten).
Material staut sich Wurde die maximale Ka
pazität des Einzugs
überschritten?
Beachten Sie die ma
ximale Kapazität des
Einzugs (siehe
Technische Daten).
Beseitigen Sie den Mate
rialstau (siehe Rück
wärtslauf und Materi
alreste beseitigen)
Wurde das Papier ge
rade in den Einzug ge
führt?
Führen Sie das Material
gerade in den Einzug.
Beseitigen Sie den Mate
rialstau (siehe Rück
wärtslauf und Materi
alreste beseitigen)

Anhang
Aktenvernichter CC 310.4 / MC 306.2
11DAc
CE-Zeichen
Das CE-Kennzeichen auf dem Gerät bestätigt die Konformität. Die Kon
formitätserklärung finden Sie unter www.olympia-vertrieb.de.
Hinweise zur Entsorgung
Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kom
munalen Entsorgungsträgers. Nach dem Elektro- und Elektronikgerätegesetz
sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und
Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das neben
stehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll
werfen dürfen! Verpackungsmaterialien entsorgen Sie entsprechend den lokalen
Vorschriften.
Garantie
Die Garantiezeit beträgt 24 Monate. Die Garantiezeit beginnt ab Kaufdatum.
Bei Problemen wenden Sie sich an unsere Hotline:
0180 5 007514 (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min.,
maximal 42 ct/Min. aus dem Mobilfunknetz)
Ist Ihr Problem telefonisch nicht zu beheben, können Sie Ihr Gerät in der Original
verpackung mit beigefügtem Kaufbeleg an folgende Anschrift senden:
Service Center Hattingen
Zum Kraftwerk 1
45527 Hattingen

Intended Use
Paper Shredder CC 310.4 / MC 306.2
12 Gi
Please read the following information thoroughly, observe
the information contained and keep the operating manual
for future reference!
CC 310.4 Paper Shredder
The arrangement of the operating elements on the MC 306.2 paper shred
der is identical to that on the CC 310.4. paper shredder illustrated here
9
8
12
3
4
5
6
7
1 Power LED
2 Rotary knob (AUTO/OFF/REV)
3 Overheating LED
4 Handle on waste bin
5 Viewing window
6 Waste bin
7 Rollers (underside)
8 Paper infeed
9 Main switch, On (⏽) / Off (⭘)
(rear side)
Intended Use
The automatic paper shredder - subsequently referred to as "device" - can be
used to shred paper automatically by inserting it in the paper infeed.
The material to be shredded must comply with the requirements stipulated in
Technical Data.
Unauthorised modifications or reconstructions to the device are not permitted.
Never open the device or attempt to complete repairs yourself.

Safety Information
Paper Shredder CC 310.4 / MC 306.2
13
Gi
Unintended Use
The automatic paper shredder is not intended for shredding material which does
not comply with the requirements stipulated in Technical Data (e.g. cardboard).
Any use other than that described in Intended Use is considered unintended use.
Safety Information
The following safety information applies to the entire document. Read and observe
all the safety information to protect yourself and the environment from any harm.
WARNING!
• Electric shock through dangerous mains voltage. Handling
the device improperly could lead to an electric shock.
Check that the power outlet complies with the specifica
tions on the device's rating plate (refer to Technical Data).
Ensure that the power plug is easy to access.
Never take hold of the device if your hands are wet.
Always prevent the device coming into contact with water.
Only use the device in dry rooms indoors.
WARNING!
• Risk of suffocation through small parts, packaging materi
als or protective foils.
Children can swallow small parts, packaging materials and
protective foils.
Keep children away from the device and its packaging.

Helpful Information and Tips
Paper Shredder CC 310.4 / MC 306.2
14 Gi
CAUTION!
• Risk due to paper infeed mechanism!
Keep fingers, hair, scarves, ties, jewellery etc. away from
the infeed slot.
Never reach into the cutting mechanism.
ATTENTION!
• Property damage!
Foreign bodies attached to the material to be shredded
could damage the device.
Remove any foreign bodies, such as paper clips or rubber
bands, before shredding the material.
ATTENTION!
• Risk of tripping due to improperly laid cable!
Lay cables so that they do not represent a risk of tripping.
Helpful Information and Tips
The following information and tips will ensure the material is always shredded opti
mally and prevent damage to the device.
Read this information thoroughly and observe it when operating the device.
Keep all loose pieces of clothing, jewellery, long hair or other loose items away
from the device.
Before starting to use the shredder, remove any staples, paper clips, rubber
bands or other foreign bodies from the material concerned.
Oil the cutting mechanism regularly to ensure a longer service life for the de
vice (refer to Lubricating the Cutting Mechanism).

Positioning the Paper Shredder Safely
Paper Shredder CC 310.4 / MC 306.2
15
Gi
Positioning the Paper Shredder Safely
Pay attention to the information on the power supply in the Technical Data
or on the rear cover of the device.
1. Remove the machine carefully from the packaging.
CAUTION!
• Risk of injury through the sharp edges of the cutting mechanism!
Never reach into the cutting mechanism.
Keep fingers and hands away from the paper infeed.
2. Place the device on a level surface.
The device is now standing securely in its working location and is safe to
use.
Operating the Paper Shredder
Switching On
1. Insert the power plug in a properly installed power socket.
2. Switch the main switch to ⏽(On).
Switching Off
Turn the rotary knob to OFF and set the main switch to ⭘(Off).
The Power LED goes out and the device is no longer in operation.

Operating the Paper Shredder
Paper Shredder CC 310.4 / MC 306.2
16 Gi
Automatic Shredding
The paper infeed is equipped with sensors so that it can start up automatically
when material is inserted. The device draws the material in and stops automatical
ly when shredding is completed and no further material is fed in.
Turn the rotary knob to AUTO.
The Power LED lights up green and the device is ready for use. If the Pow
er LED does not light up green, please check that the waste bin has been
installed correctly.
ATTENTION!
• Risk of property damage through material jam!
Pay attention to the maximum capacity of the paper infeed
(refer to Technical Data).
In the event of a material jam, the device stops until the material has been
removed from the paper infeed (refer to Reverse Running and Clearing
Residual Material).
Reverse Running
Reverse operation is necessary to clear material which jams.
1. Turn the rotary knob to REV.
2. The cutting mechanism runs in reverse continuously and the (jammed) material
is released.
CAUTION!
• Risk of injury through the sharp edges of the cutting mechanism!
Never reach into the cutting mechanism.
Keep fingers and hands away from the paper infeed.
3. Pull the material out of the cutting mechanism.
4. If reverse running does not clear the material jam completely, please follow the
instructions in Chapter Clearing Residual Material.

Operating the Paper Shredder
Paper Shredder CC 310.4 / MC 306.2
17
Gi
Clearing Residual Material
1. Turn the rotary knob to OFF and set the main switch to ⭘(Off).
The Power LED goes out and the device is no longer in operation.
2. Disconnect the power plug from the power socket.
CAUTION!
• Risk of injury through the sharp edges of the cutting mechanism!
Never reach into the cutting mechanism.
Keep fingers and hands away from the paper infeed.
3. Remove the residual material carefully from the cutting mechanism using an
appropriate pointed object.
Emptying the Waste Bin
The waste bin as a capacity of about 19 litres. To prevent material from jamming,
we recommend emptying the waste bin regularly.
1. Turn the rotary knob to OFF.
2. Pull the waste bin out of the device by the handle.
3. Empty the waste bin.
4. Install the waste bin back in the device.
Lubricating the Cutting Mechanism
To ensure a long service life for the device, it is essential to oil the cutting mecha
nism at regular intervals.
ATTENTION!
• Property damage!
Do not use spray oils.
Only use a special oil intended for shredders.
1. Apply the special oil for shredders in several lines square to the sheet of paper.
2. Insert the oiled sheet of paper in the paper infeed.
Olympia Business Systems Vertriebs GmbH offers a special paper oil for
shredders. Please contact the Service hotline (refer to Guarantee).

Appendix
Paper Shredder CC 310.4 / MC 306.2
18 Gi
Overheating Protection
The motor switches off automatically in the event of overheating and overloading.
The Overheating LED lights up red.
1. Turn the rotary knob to OFF and set the main switch to ⭘(Off).
2. Disconnect the power plug from the power socket.
3. Allow the motor to cool down before starting the device up again.
After cooling down, the full performance of the device is available again.
Pay attention to the permissible operating cycle (refer to Technical Data).
Appendix
Regular Maintenance and Service
Switch the device off and disconnect the power plug from the power socket
prior to cleaning it.
Clean any dust from the device with a clean, soft brush or a soft, lint-free cloth.
Do not use any solvents or cleaning agents.
Oil the shredder's cutting mechanism at regular intervals (refer to Lubricating
the Cutting Mechanism).
Technical Data
CC 310.4 MC 306.2
Cutting capacity Max. 10 sheets of A4
(80 g/m²) Max. 6 sheets of A4 (80 g/m²)
Cutting method Cross-cut
4 x 38 mm Particle-cut (micro.cut), 2 x 15 mm
Security level P-4 P-5
Cutting speed 1.8 m/min. 1.6 m/min.
Operating cycle Approx. 3 min. continu
ous operation,
30 min. cool down phase
Approx. 6 min. continu
ous operation,
60 min. cool down phase
Noise level Approx. 72 dB Approx. 62 dB
Dimensions (L x W x H) 426 x 220 x 485 mm
Weight 6.2 kg 7 kg
Waste bin Approx. 19 litres
Range of operations Automatic start / stop, reverse running

Appendix
Paper Shredder CC 310.4 / MC 306.2
19
Gi
MC 306.2CC 310.4
Power supply 220 - 240 V, 50 Hz,
1.3 A 220 - 240 V, 50 Hz, 1.2 A
Power consumption max. 280 W max. 210 W
Troubleshooting
Device does not work Is the power plug con
nected properly in the
power socket?
Insert the power plug in
a properly installed pow
er socket.
Is the material not drawn
in automatically or does
the cutting mechanism
not start up?
Feed the material in so
that the sensor, posi
tioned in the centre of
the infeed, detects the
material.
Device no longer func
tions after a longer period
out of service or stops
during operation
(Overheating LED lights
up red).
Has the permissible
operating cycle been
exceed?
Disconnect the power
plug from the power
socket and allow the
motor to cool down.
Pay attention to the per
missible operating cy
cle (refer to Technical
Data).
Material jams Has the maximum
capacity of the infeed
been exceed?
Pay attention to the max
imum capacity of the
infeed (refer to Technical
Data).
Clear the material jam
(refer to Reverse Run
ning and Clearing Resid
ual Material)
Was the paper drawn
into the infeed straight? Ensure the material is straight when fed into the
infeed.
Clear the material jam
(refer to Reverse Run
ning and Clearing Resid
ual Material)

Appendix
Paper Shredder CC 310.4 / MC 306.2
20 Gi
CE Mark
The CE Mark on the device confirms conformity.
The Declaration of Conformity can be viewed at www.olympia-vertrieb.de.
Information on Disposal
If you want to dispose of your device, bring it to a collection point provided by
your local public waste authorities. According to laws on the disposal of elec
tronic and electrical devices, owners are obliged to dispose of old electronic
and electrical devices in a separate waste container. The adjacent symbol
indicates that the device must not be disposed of in normal domestic waste!
Packaging materials must be disposed of according to local regulations.
Guarantee
Dear Customer,
we are pleased that you have chosen this equipment.
In the case of a defect, please return the device together with the receipt and orig
inal packing material to the point-of-sale.
