Omnitronic bhd-02 User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
BHD-02
WAISTBAND AMPLIFIER

Inhaltsverzeichnis/Table of contents
1. EINFÜHRUNG............................................................................................................................................... 3
1.1 Features ................................................................................................................................................... 3
2. SICHERHEITSHINWEISE............................................................................................................................. 4
3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 4
4. BEDIENELEMENTE UND ANSCHLÜSSE................................................................................................... 5
5. STROMVERSORGUNG................................................................................................................................ 6
5.1 Batterien einsetzen .................................................................................................................................. 6
5.2 Akkus laden.............................................................................................................................................. 6
6. BEDIENUNG ................................................................................................................................................. 6
7. REINIGUNG UND WARTUNG...................................................................................................................... 7
8. TECHNISCHE DATEN .................................................................................................................................. 7
1. INTRODUCTION ........................................................................................................................................... 8
1.1 Features ................................................................................................................................................... 8
2. SAFETY INSTRUCTIONS ............................................................................................................................ 9
3. OPERATING DETERMINATIONS................................................................................................................ 9
4. OPERATING ELEMENTS AND CONNECTIONS ...................................................................................... 10
5. POWER SUPPLY........................................................................................................................................ 11
5.1 Inserting batteries................................................................................................................................... 11
5.2 Recharging batteries.............................................................................................................................. 11
6. OPERATION ............................................................................................................................................... 11
7. CLEANING AND MAINTENANCE ............................................................................................................. 12
8. TECHNICAL SPECIFICATIONS................................................................................................................. 12
Diese Bedienungsanleitung gilt für die Artikelnummer: 11038882
This user manual is valid for the article number: 11038882
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com

00064502.DOC, Version 2.0
3/12
BEDIENUNGSANLEITUNG
BHD-02
Gürtelverstärker
Gerät vor Feuchtigkeit und Nässe schützen!
ACHTUNG!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen OMNITRONIC Gürtelverstärker entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das Gerät aus der Verpackung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem
Fachhändler in Verbindung.
1.1 Features
Extrem kompaktes 5-W-Nahbeschallungssystem
•Nahbeschallungssystem mit Gürtelverstärker, Aktiv-Lautsprecher und Kopfbügelmikrofon
•Ideales Beschallungssystem für alle netzunabhängigen und kabelfreien Sprachanwendungen wie
Seminare, Konferenzen, Präsentationen, Verkaufsmessen, Modenschauen, Alleinunterhalter, Hochzeiten,
Verkaufsstände
•Ausgelegt für bis zu 50 Zuhörer
•Verstellbarer Snap-In-Riemen
•5-W-Sprachverstärker mit Lautstärke- und Klangregelung
•Aux-Eingang für Line-Geräte wie MP3-Player, Radios und andere Audiogeräte
•Spannungsversorgung über 6 Batterien oder Akkus (Typ AA), nicht inklusive
•Betriebsdauer bei vollen Batterien ca. 6 bis 8 Stunden
•Integrierte Akku-Ladefunktion über optionales Netzteil

00064502.DOC, Version 2.0
4/12
2. SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-
hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten. Schäden, die
durch manuelle Veränderungen an diesem Gerät verursacht werden, fallen nicht unter den
Garantieanspruch. Wird das Gerät zweckentfremdet oder falsch angeschlossen, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt.
Schützen Sie das Gerät vor Feuchtigkeit und Hitze. Die Umgebungstemperatur muss zwischen -5° C und
+45° C liegen. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht
überschreiten.
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Batterien entfernen. Lassen Sie das
Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die
durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder
irgendwelche Lösungsmittel zur Reinigung verwenden!
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Eigenmächtige Veränderungen an dem Gerät sind aus
Sicherheitsgründen verboten.
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Das kompakte Gürtelverstärkerset BHD-02 besteht aus einem 5-W-Sprachverstärker mit Lautstärke- und
Klangregelung und dem passenden Kopfbügelmikrofon. Das System ist optimal geeignet für alle
netzunabhängigen und kabelfreien Sprachanwendungen wie Präsentationen, Schulungen und Sportevents.
Der Gürtelverstärker benötigt für den Betrieb 9 V Gleichspannung. Die Spannungsversorgung kann über 6
Batterien oder Akkus Typ AA erfolgen. Dank dem integrierten Ladeteil lassen sich Akkus in Verbindung mit
dem als Zubehör erhältlichen Netzteil laden.
Der Gürtelverstärker ist nach Schutzklasse 3 aufgebaut und wurde ausschließlich zur Verwendung in
Innenräumen konzipiert.

00064502.DOC, Version 2.0
5/12

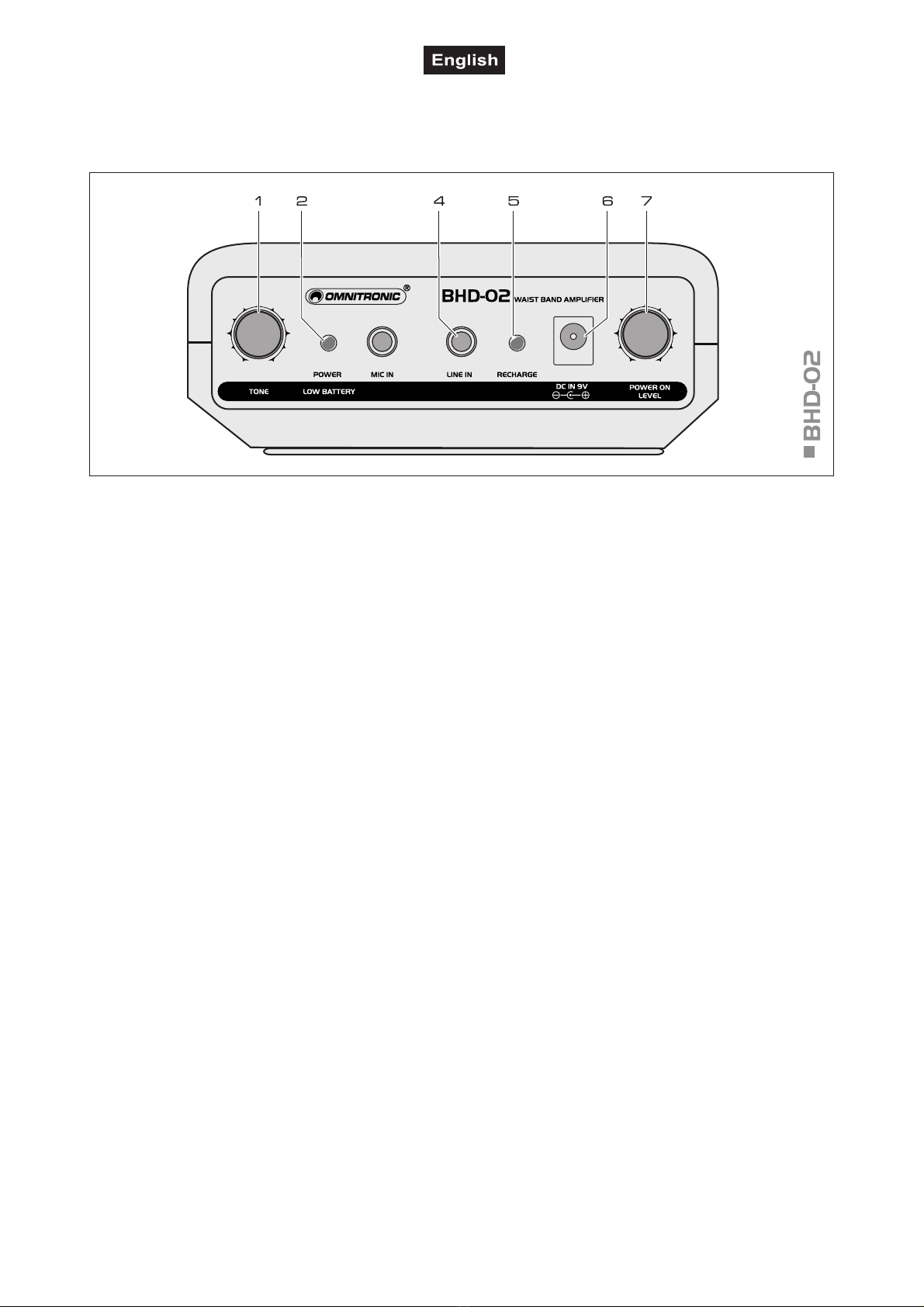

4. BEDIENELEMENTE UND ANSCHLÜSSE
1
Klangregler
2Betriebsanzeige
3Anschlussbuchse für das Kopfbügelmikrofon
4Aux-Eingang für Audiogeräte mit Line-Pegel
5
Ladeanzeige
6Anschluss für ein 9-V-Netzteil
7Ein-/Ausschalter und Lautstärkeregler

00064502.DOC, Version 2.0
6/12
5. STROMVERSORGUNG
5.1 Batterien einsetzen
1Für den Betrieb des Gürtelverstärkers sind sechs Batterien bzw. -Akkus (Typ AA) erforderlich. Öffnen
Sie die Abdeckung auf der Rückseite und legen Sie passende Batterien bzw. Akkus wie im Batteriefach
angegeben ein. Schließen Sie das Fach wieder.
ACHTUNG EXPLOSIONSGEFAHR!
Bei Betrieb mit Batterien niemals ein Netzteil anschließen.
2Mit einer frischen Batterien bzw. aufgeladenen Akkus kann der Gürtelverstärker zwischen 6 und 8
Stunden betrieben werden. Wenn die Betriebsanzeige rot aufleuchtet, wechseln Sie bitte die Batterien
oder laden Sie die Akkus.
3Wird der Gürtelverstärker für längere Zeit (ca. 1-2 Wochen) nicht benutzt, nehmen Sie bitte die
Batterien bzw. Akkus heraus, um das Gerät vor einem eventuellen Auslaufen zu schützen. Bitte
beachten Sie auch das Kapitel Sicherheitshinweise.
ACHTUNG!
Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien.
Nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen Typ ersetzen.
Verbrauchte Batterien nach den Anweisungen des Herstellers beseitigen.
ENTSORGUNGSHINWEIS
Alte und verbrauchte Batterien bzw. defekte Akkus bitte fachgerecht entsorgen.
Diese gehören nicht in den Hausmüll!
Bitte bei einer Sammelstelle in Ihrer Nähe abgeben.
5.2 Akkus laden
1Wird der Gürtelverstärker mit Akkus betrieben, können Sie diese über ein als Zubehör erhältliches
Netzteil aufladen. Stecken Sie dazu den Kleinspannungsstecker des Netzteils in die Buchse DC-9V und
das Netzteil in eine Steckdose. Der Ladevorgang beginnt und die Ladeanzeige leuchtet. Je nach
Akkukapazität kann die Ladezeit unterschiedlich ausfallen.
2Während des Ladevorgangs kann das Gerät weiter betrieben werden.
3Nach dem Laden trennen Sie das Netzteil wieder vom Gürtelverstärker.
6. BEDIENUNG
1Stecken Sie den Anschlussstecker des Kopfbügelmikrofons in die Mikrofonbuchse des Gürtel-
verstärkers.
2An den Aux-Eingang kann ein zusätzliches Audiogerät mit Line-Pegel angeschlossen werden (z. B.
MP3-Player)
3Setzen Sie das Kopfbügelmikrofon auf und schnallen Sie den Gürtelverstärker über den Snap-In-
Riemen um die Taille.
4Schalten Sie das Gerät mit dem Lautstärkeregler ein. Die Betriebsanzeige leuchtet grün.
5Sprechen Sie in das Mikrofon und stellen Sie die gewünschte Lautstärke ein.
6Schalten Sie das Gerät nach dem Betrieb wieder aus.

00064502.DOC, Version 2.0
7/12
7. REINIGUNG UND WARTUNG
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ-
lich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
8. TECHNISCHE DATEN
Spannungsversorgung: 9 V DC
über Netzteil: 9 V DC, 300 mA
über Batterien: 6 x 1,5 V Mignon (AA)
Gesamtanschlusswert: 3 W
Nominalleistung: 5 W RMS
Maximalleistung: 8 W
Klirrfaktor: 5 %
Geräuschspannungsabstand: 50 dB
Frequenzgang: 50 Hz - 10 kHz
Akkubetrieb: 6 - 8 Stunden
Akku-Ladezeit: 10 Stunden
Mikrofontyp: Unidirektionales Elektret-Kopfbügelmikrofon
Mikrofoneingang: 3,5-mm-Klinkenbuchse
Audio-Eingang: 3,5-mm-Klinkenbuchse
Maße: 140 x 100 x 50 mm
Gewicht: 230 g
Zubehör
Universal-Schaltnetzteil 0,6A Best.-Nr. 51406009
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
21.11.2011 ©

00064502.DOC, Version 2.0
8/12
USER MANUAL
BHD-02
Waistband Amplifier
CAUTION!
Keep this device away from rain and moisture!
For your own safety, please read this user manual carefully before your initial start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualified
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the latest version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen an OMNITRONIC waistband amplifier. If you follow the instructions given in this
manual, we can assure you that you will enjoy this device for many years.
Unpack your product.
Please make sure that there are no obvious transport damages. Should you notice any damage, do not take
the device into operation and immediately consult your local dealer.
1.1 Features
Extremely compact 5 W waistband amplifier
•Waistband amplifier with active speaker and headset microphone
•Ideal PA system for all mains independent and wireless applications like seminars, conferences,
presentations, tradeshows, fashion shows, solo entertainers, weddings, sales booths, aerobics
•For voice amplification with up to 50 listeners
•Adjustable snap-in strap
• 5 W voice amplifier with volume and tone control
•Aux input for line devices e.g. MP3 players, radios and other audio devices
•Power supply via 6 batteries or rechargeable batteries (type AA), not included
•Operating time with fully charged batteries approx. 6 to 8 hours
•Built-in battery charger via optional power unit

00064502.DOC, Version 2.0
9/12
2. SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
Maintenance and service operations are only to be carried out by authorized dealers. Damage, caused by
manual modifications on this device is not subject to warranty. If the device is used for other purposes than
originally intended or if it is not correctly connected, the product may suffer damages and the guarantee
becomes void.
Protect the device against humidity and heat. The ambient temperature must always be between -5° C and
+45° C. The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
Never put any liquids on the device or close to it. Should any liquid enter the device nevertheless, remove
batteries. Please let the device be checked by a qualified service technician before you operate it again. Any
damages caused by liquids having entered the device are not subject to warranty!
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
For cleaning the unit only use a soft lint-free and moistened cloth. Make sure not to allow any water to enter
and never use any solvent cleansers.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Please consider that unauthorized modifications on the device
are forbidden due to safety reasons!
3. OPERATING DETERMINATIONS
This compact waistband amplifier set BHD-02 consists of a 5 W voice amplifier with volume and tone control
and a matching headset microphone. The system is ideally suited for all mains independent and wireless
applications like presentations, instructions and sport events.
The waistband amplifier operates on 9 V direct current. Power supply can be made via 6 batteries or
rechargeable batteries type AA. The built-in battery charger allows charging together with the optional power
unit .
The waistband amplifier falls under protection-class III and was designed for indoor use only.

00064502.DOC, Version 2.0
10/12
4. OPERATING ELEMENTS AND CONNECTIONS
1
Tone control
2Power indicator
3Input for the headset microphone
4Aux input for line-level audio devices
5
Charging indicator
6Input for a 9 V power unit
7Power switch and level control

00064502.DOC, Version 2.0
11/12
5. POWER SUPPLY
5.1 Inserting batteries
1For operation, the waistband amplifier requires six batteries or rechargeable batteries type AA. Unfold
the rear cover and insert suitable batteries as indicated in the battery compartment. Replace the cover.
DANGER OF EXPLOSION!
Never connect a power unit if non-rechargeable batteries are used.
2With fully charged batteries the waistband amplifier can be operated between 6 and 8 hours. If the
power indicator lights up red, the batteries are going flat and the amplifier switches off automatically
within a short time.
3If the waistband amplifier is not used for a longer period (approx. 1-2 weeks), please remove the
batteries to prevent damage in case of battery leakage. Please refer to further explanations in chapter
Safety Instructions.
CAUTION!
Danger of explosion when battery is replaced improperly.
Only replace by the same type or similar types recommended by the manufacturer.
Remove empty battery in accordance with the instructions of the manufacturer.
BATTERY DISPOSAL NOTICE
Please dispose of discharged batteries properly.
Batteries are hazardous waste and should not be disposed of with regular domestic waste!
Please take discharged batteries to a collection center near you.
5.2 Recharging batteries
1If the waistband amplifier is operated with rechargeable batteries, they can be loaded via an optional
power unit. Connect the low voltage plug of the power unit to the DC-9V input and power unit to a
power outlet. The charging procedure starts and the charging indicator lights up. Charging time varies
according to the capacity of the batteries.
2The unit does not have to be switched on for recharging.
3After charging, disconnect the power unit.
6. OPERATION
1Connect the plug of the headset microphone to the waistband amplifier's microphone input.
2An additional audio unit with line level (e.g. MP3 player) may be connected to the Aux input.
3Put on the headset microphone and tie the waistband amplifier around your waist sing the snap-in belt.
4Switch on the unit with power switch. The power indicator lights up green.
5Speak into the microphone and adjust the desired volume.
6After operation, switch off the amplifier.

00064502.DOC, Version 2.0
12/12
7. CLEANING AND MAINTENANCE
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.
8. TECHNICAL SPECIFICATIONS
Power supply: 9 V DC
via power unit: 9 V DC, 300 mA
via batteries: 6 x 1.5 V Mignon (AA)
Power consumption: 3 W
Nominal power output: 5 W RMS
Maximum power output: 8 W
Distortion: 5 %
S/N ratio: 50 dB
Frequency range: 50 Hz - 10 kHz
Battery operation: 6 - 8 hours
Recharging time: 10 hours
Microphone type: Uni-directional electret headset microphone
Microphone input: 3.5 mm jack socket
Audio input: 3.5 mm jack socket
Dimensions: 140 x 100 x 50 mm
Weight: 230 g
Accessory
Universal switch mode PSU 0.6A No. 51406009
Please note: Every information is subject to change without prior notice. 21.11.2011 ©
