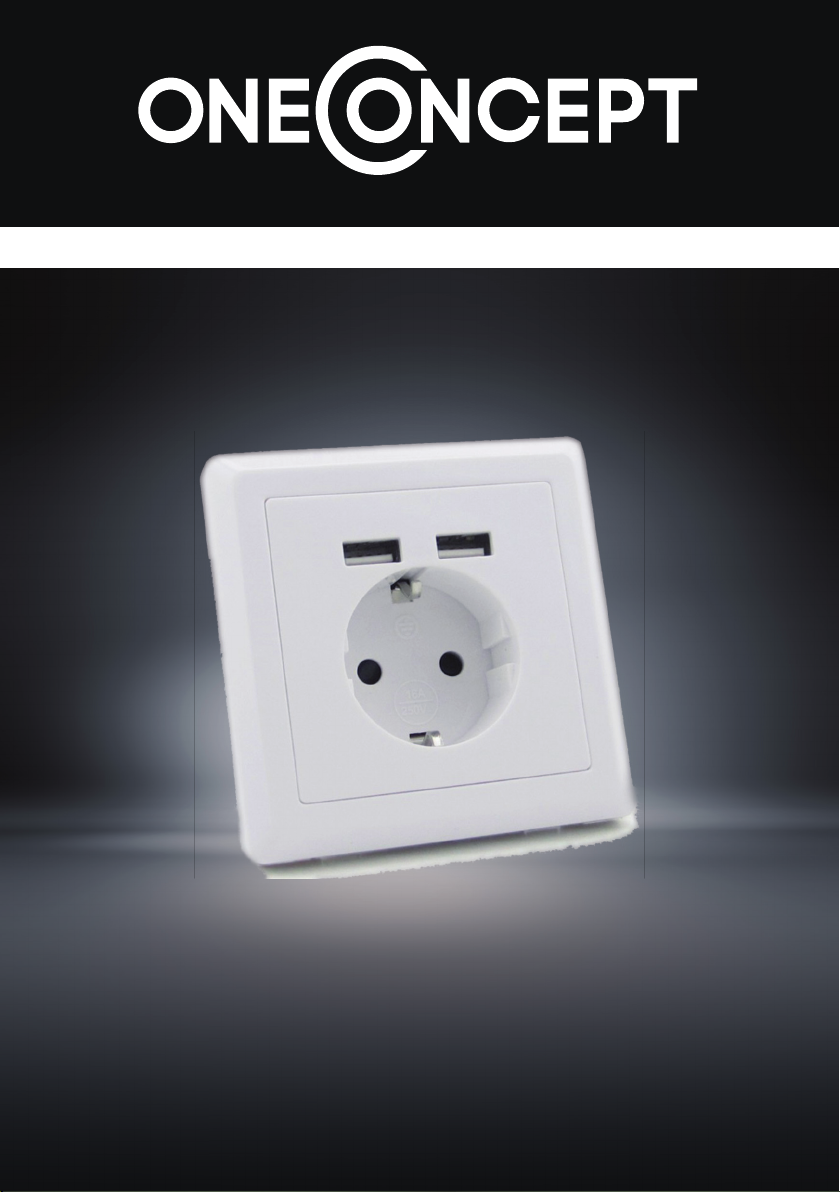

oneConcept WS-2USB User manual

USB Steckdose WS-2USB
10029659

2
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befol-
gen Sie diese um möglichen technischen Schäden vorzubeugen.
Sicherheitshinweise und Gewährleistung
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes ver-
traut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit
darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachge-
mäßem Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine
anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Um-
gebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung
Verletzungsgefahr!
• Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus be-
reits geringer Höhe beschädigt werden.
• Halten Sie das Produkt unbedingt fern von Feuchtigkeit und extremer Hitze.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie keine Belüftungsönungen.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten Fachhandel empfoh-
lenes Zubehör.
Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.
• Es wird keine Haftung für Schäden und Fehlfunktion übernommen, die aus der fehlerhaften
Benutzung oder dem fehlerhaften Einbau des Geräts entstehen.
• Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.): Bewahren Sie klei-
ne Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und Ver-
packungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen
verschluckt werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht
Erstickungsgefahr!
• Transport des Gerätes: Bitte bewahren Sie die Originalverpackung auf. Um ausreichen-
den Schutz beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Ori-
ginalverpackung.
• Reinigung der äußeren Oberäche: Verwenden Sie keine üchtigen Flüssigkeiten, wie
Insektensprays. Durch zu starken Druck beim Abwischen können die Oberächen beschä-
digt werden. Gummi- oder Plastikteile sollten nicht über einen längeren Zeitraum mit dem
Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

3
Bestimmungsgemäßer Gebrauch
Dieses Gerät dient als gewöhnliche Haushaltssteckdose mit zusätzlichen USB-Ladeanschlüs-
sen. Es ist ausschließlich für diesen Zweck bestimmt und darf nur zu diesem Zweck verwendet
werden. Es darf nur in der Art und Weise benutzt werden, wie es in dieser Gebrauchsanleitung
beschrieben ist. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfah-
rung und/oder mangels Wissen benutzt zu werden, es sei denn,sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
Technische Daten
Artikelnummer 10029659
Anschluss an 3-adrige Hausleitung (16A, 250V AC):
Phase (L), Neutralleiter (N), Schutzleiter (PE)
USB Ausgang DC 5,0V / 2100mA
Maße 86 x 86mm
Einbau
Achtung: Prüfen Sie VOR DEM EINBAU mit einem Spannungsprüfer, ob Elektrizität an
der Phase (L, normalerweise braun oder schwarz/grau) anliegt.
Entfernen Sie unbedingt die entsprechende Sicherung! Installieren Sie die Steckdose
nur, wenn Sie sichergestellt haben, dass kein Strom anliegt!
Lassen Sie die Installation im Zweifelsfall von einer handwerklich geschulten Person durchführen.

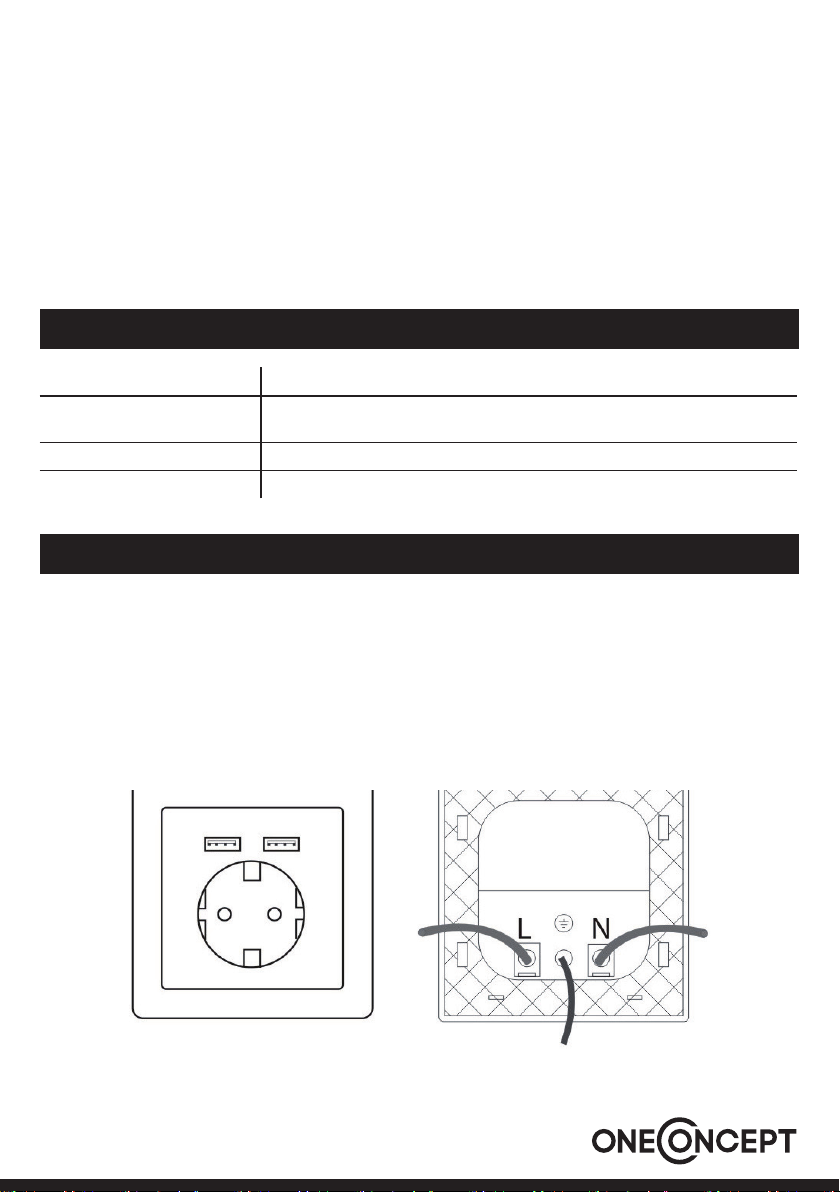

Anschluss-Übersicht:

4

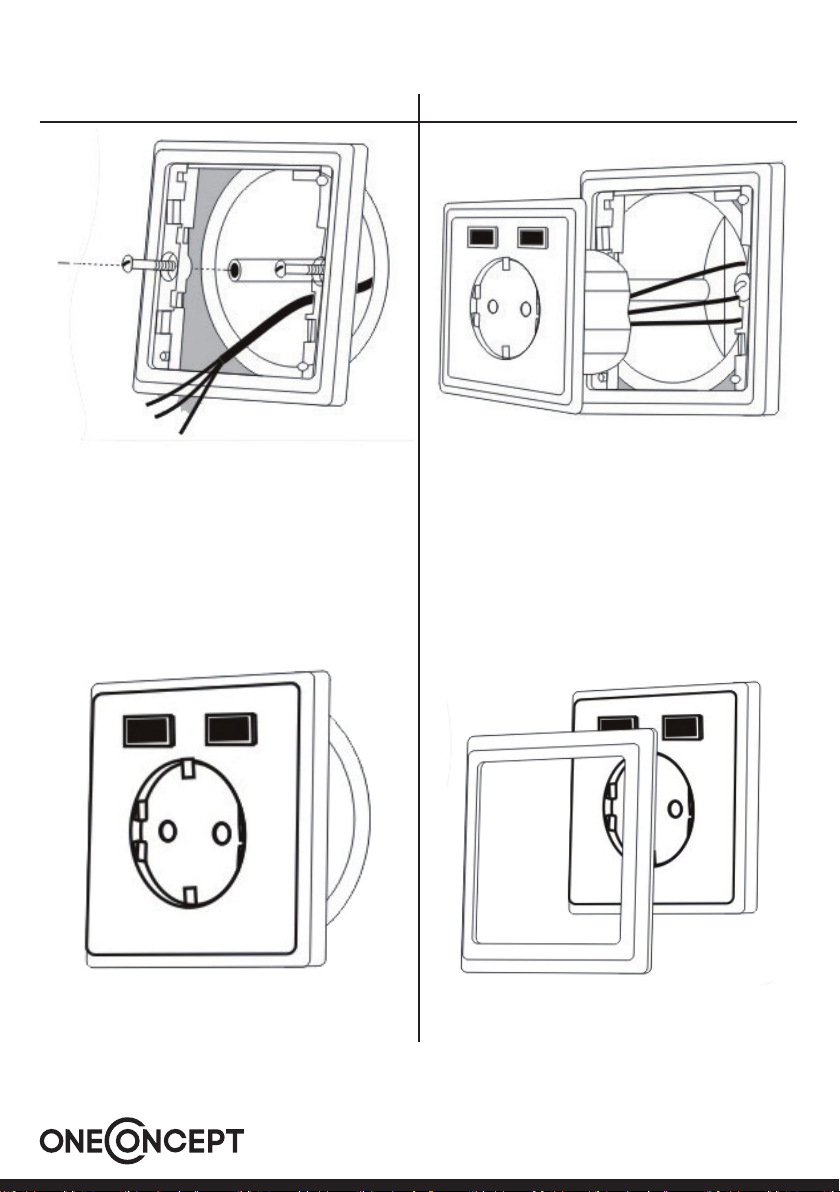

Schritt 1: Schritt 2:
Bringen Sie den Rahmen an der Wanddose an
und verschrauben Sie.
Schließen Sie die Kabel nach obigem Schema
an den Klemmen an. Hierbei gilt:
L = braun/schwarz/grau
N = blau
PE = grün-gelb
Schritt 3: Schritt 4:
Setzen Sie das Steckdosen-Modul so auf,
dass es sicher einrastet.
Setzen Sie den Rahmen auf.

5
Hinweise zur Entsorgung
Elektroaltgeräte
Be ndet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf
dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen
nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über
die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektro-
nischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und
entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Ent-
sorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen
vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den
Verbrauch von Rohsto en zu verringern.
Konformitätserklärung
Hersteller: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Deutschland
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2011/65/EU (RoHS)

6
Dear Customer,
Congratulations on purchasing this product. Please read and follow these instructions, in order
to avoid damaging the item. We do not cover any damages that may arise from improper use
of the item or the disregard of the safety instructions.
Important Safety Advice
• Read all instructions before using.
• To protect against a re, electric shock or personal injury, do not immerse cord, electric
plugs or device in water or other liquids.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in
moderate climates.
• The use of attachments that are not recommended by the appliance manufacturer may
result in re, electric shock or personal injury.
• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any
repairs or servicing should be done by qualied personell only.
• Only qualied persons may perform technical work on the product. The product
may not be opened or changed. The components cannot be serviced by the user. The
manufacturer is not responsible for any radio or TV interference caused by unauthorized
modications.
• The appliance is not a toy. Do not let children play with it. Never let children insert foreign
objects into the appliance.
• Never clean the surface of the device with solvents, paint thinners, cleansers or other
chemical products. Instead, use a soft, dry cloth or soft brush.
• We strongly suggest you power o projector when play it for 6 hours constantly one time.
• To protect your eye , do not watch directly at the lens when projector working .
• Save these instructions.
Small objects
Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of
the range of children. Do not let Children play with foil. Choking hazard!
Transporting the device
Please keep the original packaging. To gain sucient protection of the device while shipment
or transportation, make sure to put it back in its original packaging.
Cleaning the surface
Do not use any volatile liquids, detergents or the like. Use a clean dry cloth.

7
Intended use:
This device is used as a houshold mains socket and has additional USB sockets for charging
electronic devices with a voltage of 5V DC, 2100mA. It is exclusively meant for this purpose
and must only be used for this purpose. It may only be used in the manner as described in
this manual. This product is not designed for use by persons (including children) who have
reduced physical, sensory or mental capacities or persons with no experience or knowledge,
unless they are instructed and supervised in the use of the appliance by a person responsible
for their safety.
Technical Data
Item # 10029659
To connect with 3-wire house electricity cord (16A, 250V AC):
Phase conductor (L), neutral conductor (N), PE protective conductor (PE)
USB Output DC 5,0V / 2100mA
Dimensions 86 x 86mm
Installation
CAUTION: Use a voltage tester to check for given voltage on the phase conductor (L,
usually black, brown or grey) BEFORE attempting to install the new unit!
Make sure to remove the corresponding fuse before installing the socket. Only install
the socket after making sure that no voltage is given to the wires!
When in doubt, please have the installation performed by skilled personnel!

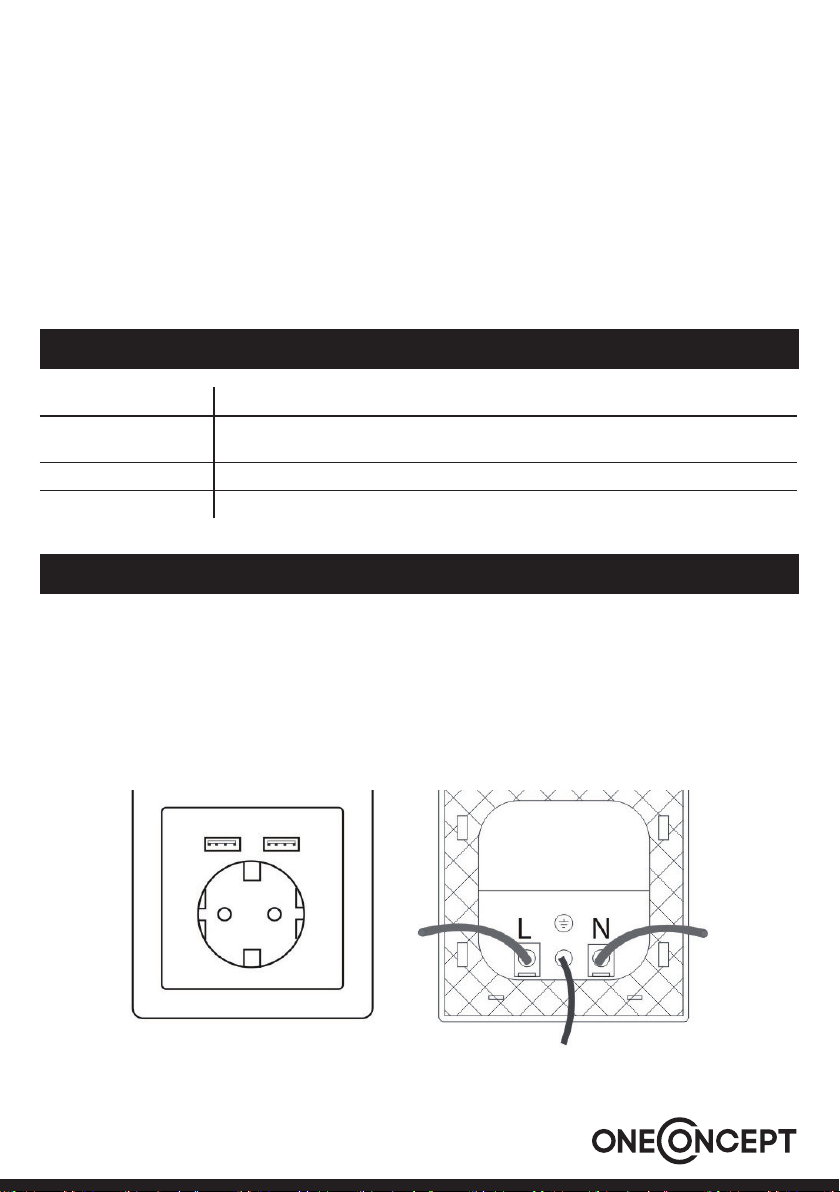

Connection terminal:

8

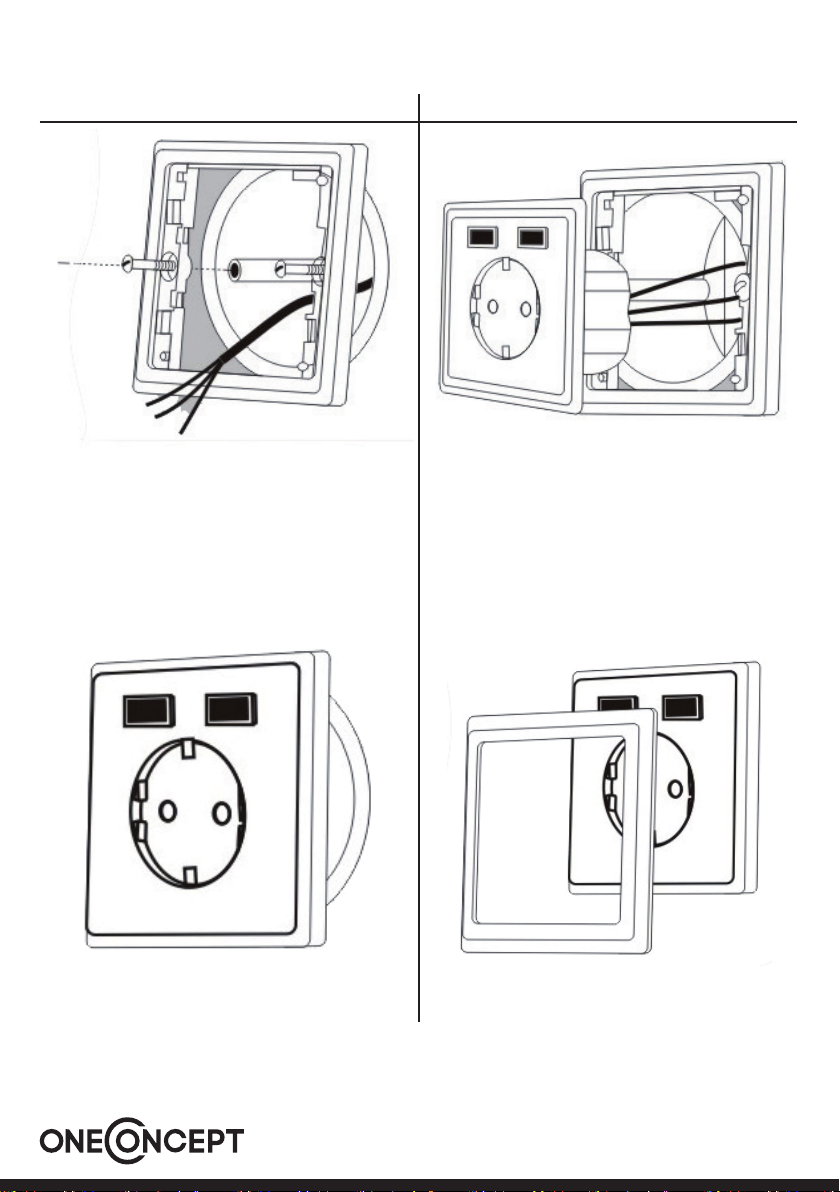

Step 1: Step 2:
Put the xing plate onto the mounting box
and x with two screws.
Connect the 3 wire cable to the terminals ac-
cording to the gure above and x each with
the corresponding screw.
L = brown/black/grey
N = blue
PE = green+yellow
Step 3: Step 4:
Put the socket module into the mounting box
and fasten to the xing plate.
Cover with the decorative frame.

9
Environment Concerns
According to the European waste regulation 2002/96/EG this symbol on the
product or on its packaging indicates that this product may not be treated as
household waste. Instead it should be taken to the appropriate collection point
for the recycling of electrical and electronic equipment. By ensuring this product
is disposed of correctly, you will hep prevent potential negative consequen-
ces for the environment and human health, which could otherwise be caused
by inappropriate waste handling of this product. For more detailled informa-
tion about recycling of this product, please contact your local council or your
household waste disposial service.
Declaration of Conformity
Manufacturer: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European directives:
2014/30/EU (EMC)
2011/65/EU (RoHS)

10
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement
et respecter les consignes suivantes de branchements et d’utilisation pour éviter d’éventuels
dommages techniques.
Consignes de sécurité
• Ce mode d’emploi sert à vous familiariser aux fonctions de ce produit. Conservez-le bien
an de pouvoir vous y référer à tout moment.
• L’achat de ce produit donne droit à une garantie de deux ans en cas de défectuosité de
l’appareil sous réserve d’une utilisation appropriée de celui-ci.
• Veiller à utiliser le produit conformément à l’usage pour lequel il a été conçu. Une mauvaise
utilisation est susceptible d’endommager le produit ou son environnement.
• Tout démontage ou toute modication de l’appareil porte atteinte à la sécurité du produit.
Attention aux risques de blessure !
• Ne jamais ouvrir le produit de son propre chef et ne jamais le réparer soi-même !
• Manipuler le produit avec précaution. Les chocs, les coups ou les chutes - même de faible
hauteur - peuvent endommager l’appareil.
• Ne pas exposer le produit à l’humidité ou à une chaleur extrême.
• Ne pas introduire d’objets métalliques dans cet appareil.
• Ne pas poser d’objets lourds sur l’appareil.
• Nettoyer l’appareil uniquement avec un chion sec.
• Ne pas obstruer les ouvertures d’aération.
• Utiliser uniquement les accessoires recommandés par le fabricant ou par une entreprise
spécialisée et qualiée.
• Toute ouverture non autorisée de l’appareil entraîne l’annulation de la garantie.
• Le fabricant n’est pas tenu responsable des dégâts et des dysfonctionnements causés par
une mauvaise utilisation ou un mauvais montage de l’appareil.
Petits objets / éléments d’emballage (sac plastique, carton, etc.) : tenir les petits
objets (par exemple les vis et le matériel d’assemblage, les cartes mémoire) et le matériel
d’emballage hors de la portée des enfants pour éviter qu’ils ne les avalent. Empêcher les en-
fants de jouer avec les lms de protection. Il existe un risque d’étouement !
Transport de l’appareil : conserver l’emballage d’origine. Pour garantir une protection suf-
sante de l’appareil pendant son transport, emballer l’appareil dans son emballage d’origine.
Nettoyage en surface de l’appareil : ne pas utiliser de liquides volatiles comme ceux con-
tenus dans les bombes insecticides. Une pression trop importante exercée sur la surface de
l’appareil pendant le nettoyage peut l’endommager. Éviter le contact prolongé du caoutchouc
ou du plastique avec l’appareil. Utiliser un chion sec.

11
Utilisation conforme
Cet appareil est une prise électrique équipée de prises USB supplémentaires. Il est destiné à
cet usage et ne doit pas être utilisé à d’autres ns. Utiliser l’appareil exclusivement en con-
formité avec les instructions de ce mode emploi. Les enfants ainsi que les personnes dont les
capacités physiques, mentales ou sensorielles sont réduites, ou qui présentent une expérience
et/ou des connaissances insusantes, doivent utiliser l’appareil uniquement s’ils sont surveil-
lés par la personne responsable de leur sécurité, ou s’ils ont assimilé les consignes d’utilisation
de l’appareil que cette personne leur a fournies. Surveiller les enfants an qu’ils ne jouent avec
l’appareil.
Fiche technique
Numéro d’article 10029659
À brancher à Un système de courant triphasé (16 A, 250 V AC) :
Phase (L), l d’alimentation neutre (N), prise de terre (PE)
Sortie USB DC 5,0 V / 2 100 mA
Dimensions 86 x 86 mm
Montage
Attention : vérier AVANT LE MONTAGE, à l’aide d’un détecteur de tension, que de
l’électricité passe par la phase (L, en général marron ou noir/gris)
Retirer ou désactiver impérativement le fusible correspondant ! Installer la prise uni-
quement après s’être assuré qu’aucun courant ne passe dans la prise.
En cas de doute, demander à un ouvrier qualié d’eectuer l’installation.
Aperçu du raccordement électrique :

12
Étape 1: Étape 2:
Placer le cadre au niveau de la prise murale
et le visser.
Raccorder les ls électriques aux pinces en
suivant le schéma ci-dessus. Code couleur :
L = marron/noir/gris
N = bleu
PE = vert-jaune
Étape 3: Étape 4:
Installer la prise de sorte à l’encastrer. Placer le cadre de protection.

13
Information sur le recyclage
Appareils électriques et électroniques usagés
Vous trouverez sur le produit l’image ci-contre (une poubelle sur roues, barrée
d‘une croix), ce qui indique que le produit se trouve soumis à la directive eu-
ropéenne 2002/96/CE. Renseignez-vous sur les dispositions en vigueur dans
votre région concernant la collecte séparée des appareils électriques et élect-
roniques. Respectez-les et ne jetez pas les appareils usagés avec les ordures
ménagères. La mise au rebut correcte du produit usagé permet de préserver
l’environnement et la santé. Le recyclage des matériaux contribue à la préser-
vation des ressources naturelles.
Déclaration de conformité
Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Ce produit est conforme aux directives européennes suivantes :
2014/30/EU (CEM)
2011/65/UE (RoHS)

14
Estimado cliente:
Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga
cuidadosamente las instrucciones de uso con el n de evitar posibles daños. La empresa no se
responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desaten-
dido las indicaciones de seguridad.
Indicaciones de seguridad y garantía
• Este manual de instrucciones tiene como objetivo familiarizarle con el funcionamiento del
producto. Conserve este manual para que pueda realizar futuras consultas.
• Con la compra de este producto obtiene dos años de garantía en caso de defecto o avería
provocados por un uso normal del aparato.
• Utilice el producto solamente tal y como aparece indicado en este manual. Un uso alterna-
tivo puede provocar daños en el mismo o en su entorno.
• La transformación o cambio del producto reduce la seguridad del mismo. Riesgo de lesio-
nes.
• Nunca abra el aparato ni intente repararlo usted mismo.
• Trate el producto con cuidado. Puede averiarse si recibe golpes, impactos o caídas, incluso
desde poca altura.
• Mantenga el producto alejado de la humedad y del calor extremo.
• No deje caer objetos de metal sobre el aparato.
• No coloque objetos pesados encima del aparato.
• Limpie el aparato utilizando solamente un paño seco.
• No obstruya las ranuras de ventilación.
• Utilice exclusivamente los accesorios recomendados por el fabricante o por un proveedor
cualicado.
• La garantía no cubrirá las averías o fallos en el funcionamiento provocados por una utiliza-
ción negligente o un montaje deciente del aparato.
• Piezas pequeñas/partes del embalaje (bolsas de plástico, cartón, etc.): mantenga las pie-
zas pequeñas (p.ej. tornillos y otro material de montaje) y las partes del embalaje fuera
del alcance de los niños para evitar que se atraganten. No permita que los niños pequeños
jueguen con los plásticos, pueden provocar riesgo de asxia.
• Transporte del aparato: conserve el embalaje original. Para proteger el aparato durante el
transporte, introdúzcalo en su embalaje original.
• Limpieza exterior: no utilice líquidos volátiles, como sprays insecticidas. El exterior del
aparato podría dañarse si se frota demasiado fuerte. Evite que el aparato esté en contacto
continuado con objetos de goma o plástico. Utilice un paño seco.
La garantía expirará si abre el aparato.

15
Uso del aparato
Este aparato se ha concebido como una toma de corriente doméstica con conexiones adicio-
nales para USB. Se ha diseñado solamente para tal efecto y no debe ser utilizado para ningún
otro n distinto al del indicado en estas instrucciones de uso. Las personas, incluidos niños,
con discapacidades físicas, psíquicas o sensoriales o carentes de la experiencia y conocimiento
necesarios no podrán utilizar el aparato salvo que estén bajo supervisión o hayan sido previa-
mente instruidas sobre su utilización y las indicaciones de seguridad y se hayan familiarizado
con sus funciones. Los niños deberán estar vigilados para evitar que jueguen con el aparato.
Datos técnicos
Número de artículo 10029659
Conexión a Cable de tres lamentos para electricidad doméstica (16A, 250V AC)
Fase (L), neutro (N), protector (PE)
Salida USB DC 5,0V / 2100mA
Dimensiones 86 x 86mm
Montaje
Advertencia: antes del montaje compruebe con un detector de tensión si la electrici-
dad llega al cable de fase (L, normalmente marrón o negro/gris).
Retire los fusibles correspondientes. Instale la toma de corriente solamente si se ha
asegurado de que el suministro eléctrico se ha cortado.
Contacte con personal cualicado en caso de duda sobre la instalación del aparato.
Descripción de la conexión:

16
Paso 1: Paso 2:
Monte el marco en la caja de la toma y ator-
nille ambas partes.
Conecte el cable de tres lamentos a las cle-
mas siguiendo el esquema superior. Indica-
ciones:
L = marrón/negro/gris
N = azul
PE = verde-amarillo
Paso 3: Paso 4:
Coloque el módulo de la toma de tal manera
que quede completamente encajado.
Encaje el marco decorativo.

17
Indicaciones para la retirada del aparato
Si el aparato lleva adherida la ilustración de la izquierda (el contenedor de ba-
sura tachado) entonces rige la normativa europea, directiva 2002/96/CE. Este
producto no debe arrojarse a un contenedor de basura común. Infórmese sobre
las leyes territoriales que regulan la recogida separada de aparatos eléctricos
y electrónicos. Respete las leyes territoriales y no arroje aparatos viejos al
cubo de la basura doméstica. Una retirada de aparatos conforme a las leyes
contribuye a proteger el medio ambiente y a las personas a su alrededor frente
a posibles consecuencias perjudiciales para la salud. El reciclaje ayuda a reducir
el consumo de materias primas.
Declaración de conformidad
Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín (Alemania).
Este producto cumple con las siguientes directivas europeas:
2014/30/EU (EMC)
2011/65/UE (refundición RoHS)

18
Gentile cliente,
La ringraziamo per aver acquistato il nostro prodotto. La preghiamo di leggere attentamente le
seguenti istruzioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna respon-
sabilità per danni derivati da una mancata osservazione delle avvertenze di sicurezza e da un
uso improprio del dispositivo.
Avvertenze di sicurezza e garanzia
• Il presente manuale ha lo scopo di illustrare il funzionamento del prodotto. Conservarlo
per consultazioni future.
• Questo prodotto ha una garanzia di due anni di conformità. Non sono coperti da garanzia
i danni causati da un utilizzo improprio.
• Utilizzare il prodotto esclusivamente per lo scopo previsto. Un utilizzo improprio può dan-
neggiare il prodotto o l’ambiente circostante.
• Apportare modiche al prodotto compromette la sua sicurezza. Attenzione pericolo di farsi
male!
• Non aprire mai il prodotto e non eseguire mai riparazioni autonomamente.
• Maneggiare il prodotto con cautela. Può danneggiarsi in caso di urti, colpi o cadute anche
da altezze minime.
• Non esporre il prodotto all’umidità e al calore eccessivo.
• Non fare cadere oggetti di metallo nel dispositivo.
• Non fare cadere oggetti pesanti sul dispositivo.
• Pulire il dispositivo solo con un panno asciutto.
• Non bloccare le fessure di aereazione.
• Utilizzare esclusivamente gli accessori consigliati dal produttore o da un rivenditore qua-
licato.
La garanzia decade in caso di intervento di terzi.
Parti più piccole/imballaggio
Conservare le parti più piccole (ad es. viti, materiale di montaggio e di imballaggio) lontano
dalla portata dei bambini, per evitare che le ingeriscano. Non lasciare che i bambini giochino
con il materiale d’imballaggio. Pericolo di soocamento!
Trasporto
Conservare la confezione originale. Per garantire una protezione adeguata del dispositivo du-
rante il trasporto, riporlo nella confezione originale.
Pulizia delle superci esterne
Non utilizzare liquidi volatili come ad esempio spray per insetti. Le superci si possono dan-
neggiare se si puliscono troppo energicamente. Le parti in plastica o in gomma non devono
restare a contatto con il dispositivo per lungo tempo. Utilizzare un panno asciutto.

19
Utilizzo conforme
Il dispositivo serve come presa elettrica domestica con porta di ricarica USB e può essere utiliz-
zato solo per questo scopo e nelle modalità descritte nel presente manuale. Il dispositivo non è
destinato a persone (inclusi i bambini) con capacità siche e mentali ridotte o che non dispon-
gono delle conoscenze necessarie, a meno che un supervisore ha prima spiegato loro le funzi-
oni e le avvertenze di sicurezza. Sorvegliare i bambini anché non giochino con il dispositivo.
Dati tecnici
Numero articolo 10029659
Attacco a
Sistema di corrente trifase (16 A, 250 V AC):
Conduttore di fase (L), conduttore neutro (N), conduttore di protezi-
one (PE).
Uscita USB DC 5,0V / 2100mA
Dimensioni 86 x 86mm
Montaggio
Attenzione: PRIMA DI INSTALLARE il dispositivo, controllare con un tester se c’è cor-
rente nel conduttore fase (L, di solito marrone o nero/grigio).
Rimuovere assolutamente il fusibile corrispondente! Installare la presa solo se si è
certi che non c’è corrente!
In caso di dubbi, far controllare l’installazione da una persona qualicata.
Terminali di connessione:

20
Fase 1: Fase 2:
Installare il telaio alla presa a muro e avvi-
tare.
Collegare i tre cavi ai terminali seguendo la
gura:
L = marrone/nero/grigio
N = blu
PE = verde/giallo
Fase 3: Fase 4:
Inserire il modulo della presa in modo da far-
lo incastrare.
Inserire il telaio decorativo.
