oneConcept ION Pics 6 User manual

1
ION Pics 6
Dia-Film-Foto-Scanner
Slide Film Photo Scanner
Escáner de diapositivas-negativos-fotos
Scanner de diapos et pellicules photo
Scanner per foto negative a scorrimento
10039931

2

3
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung.
Scannen Sie den folgenden QR-Code, um Zugriff auf die
aktuellste Bedienungsanleitung und weitere Informationen
rund um das Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise 5
Einzelteile 6
Geräteübersicht 7
Beladen des 120er Filmhalters 8
Beladen des 127er Filmhalters 9
Beladen des 135/126er Diahalters 10
Beladen des 135er Negativhalters 11
Bedienung 12
Spracheinstellung 19
Formatierung (Alle Daten löschen) 20
Computeranschluss 21
Auösung 21
Spezielle Entsorgungshinweise für Verbraucher in Deutschland 22
Hinweise zur Entsorgung 25
Hersteller & Importeur (UK) 25

4
TECHNISCHE DATEN
Artikelnummer 10039931
Stromversorgung DC 5V Adapter / USB-Anschluss
Funktion Fotoscanner/ USB MSDC
Oberäche USB 2.0
Bildschirm Farbe 4,3“ TFT LCD
Belichtungskontrolle Automatisch/ Manuell (-2,0 EV~ +2,0 EV)
Weißabgleich Automatisch
Auösung Maximal 22 Megapixel
Filmart 135er Film/ 126 KPK Film/ 127er Film/ 120er
Film
Dateiformat Bild: JPEG
HDMI out Ja
Integrierter Speicher 128 M
Externe Speicherkarte SC-Karte mit bis zu 128 GB
Sprache
Englisch, Französisch, Deutsch, Italienisch,
Spanisch, Russisch, vereinfachtes Chinesisch,
Japanisch
Unterstützte Systeme Windows XP/vista/Windows7/Windows10
Größe 177 mm (L) x 118 mm (B) x 192 mm (H)
Gewicht 580 g

5
SICHERHEITSHINWEISE
• Bauen Sie das Gerät nicht auseinander.
• Berühren Sie keinesfalls die inneren Geräteteile des Geräts, wenn dieses
heruntergefallen ist oder anderweitig beschädigt wurde.
• Sollen während der Verwendung des Geräts Probleme, wie beispielsweise ein
seltsamer Geruch oder Rauch auftreten, unterbrechen Sie die Verwendung
sofort.
• Reinigen Sie das Gerät keinesfalls mit Alkohol, Benzin, Verdünnungsmittel
oder anderen organischen Lösungen.
• Verwenden Sie das Gerät nicht in staubiger oder feuchter Umgebung.
• Überladen Sie das Gerät nicht mit dem USB-Anschluss des Geräts, um
Fehlfunktionen des Fotoscanners zu vermeiden.
• Verwenden Sie Filme mit Standardgröße.
• Reinigung: Stellen Sie vor der Verwendung sicher, dass das Gerät sauber ist.
• Ziehen Sie das USB-Kabel oder den Adapter aus dem USB-Anschluss des
Computers, wenn das Gerät für einen längeren Zeitraum nicht verwendet
wird.
• Das Gerät unterstützt SD-Karten bis maximal 128 GB, wir empfehlen jedoch
die Verwendung einer SD-Karte mit 16 GB oder weniger, da das Gerät die SD-
Karte vorab auslesen und die Kapazität der SD-Karte berechnen muss. Das
Berechnen der Kapazität dient dazu herauszunden, wie viele Bilder auf der
SD-Karte gespeichert werden können. Je größer der Speicherplatz auf der SD-
Karte ist, desto länger dauert das Berechnen und die Antwortgeschwindigkeit
ist deutlich verlangsamt. Dies kann sogar dazu führen, dass der
Bildschirm des Geräts einfriert. Sollte dies der Fall sein, trennen Sie die
Stromverbindung. Schalten Sie das Gerät anschließend wieder ein.
• Zum Schutz des Geräts und zum Sparen von Energie, schaltet sich das Gerät
nach 30 Minuten Betrieb automatisch aus. Drücken Sie die Einschalttaste, um
das Gerät weiter zu verwenden.
Hinweis: Lassen Sie beim Umgang mit Filmen Vorsicht walten, um
Fingerabdrücke darauf zu vermeiden (tragen Sie beim Umgang mit Filmen am
besten Baumwollhandschuhe). Es wird empfohlen komprimierte Baumwolle zu
verwenden, wenn Staub von den Filmen entfernt werden soll.

6
EINZELTEILE
Fotoscanner
120er Filmhalter
USB-Kabel
Netzteil Anleitung Reinigungsbürste
127er Filmhalter
135er/ 126er Diahalter
135er Negativhalter

7
GERÄTEÜBERSICHT
Modustaste
Bildschirm
OK/ENTER
Linsentaste
Nach links
Einschalten
Nach rechts

8
BELADEN DES 120ER FILMHALTERS
1 2
Halten Sie den Film gegen das Licht.
Achten Sie darauf, dass dir rechte
Seite des Films Ihnen zugewandt ist.
Entnehmen Sie den 120er Halter.
Drehen Sie die Bildschirmseite nach
oben.
3 4
Lassen Sie den Halter geschlossen,
fügen Sie den Film von der rechten
Seite ein und zentrieren Sie den
Halter.
Schieben Sie den Negativhalter in
den Schlitz auf der rechten Seite des
Fotoscanners.

9
BELADEN DES 127ER FILMHALTERS
1 2
Entnehmen Sie den 127er Halter und
achten Sie darauf, dass die bedruckte
Seite Ihnen zugewandt ist.
Entnehmen Sie den 120er Halter und
öffnen Sie diesen. Fügen Sie den
127er Halter in den 120er Halter ein
und schließen Sie diesen.
3 4
Fügen Sie einen Negativlm
von der rechten Seite aus in der
geschlossenen 120er Filmhalter ein.
Fügen Sie den installierten
Positivhalter von der rechten Seite in
den Halter ein, um den Scanvorgang
zu starten.

10
BELADEN DES 135/126ER DIAHALTERS
1 2
Entnehmen Sie den 135er Halter und
das Dia und achten Sie darauf, dass
die bedruckte Seite Ihnen zugewandt
ist.
Öffnen Sie den 135er Diahalter, legen
Sie das Dia hinein und schließen Sie
den Diahalter anschließend.
3
Fügen Sie den Diahalter, wie in der
Abbildung gezeigt, in den Schlitz an
der rechten Seite des Fotoscanners
ein.

11
BELADEN DES 135ER NEGATIVHALTERS
1 2
Entnehmen Sie den 135er Halter und
achten Sie darauf, dass die bedruckte
Seite Ihnen zugewandt ist.
Entnehmen Sie den 135er Halter und
öffnen Sie diesen. Fügen Sie den
135er Negativhalter in den 135er
Diahalter ein und kombinieren Sie
diese.
3 4
Fügen Sie einen Negativlm von der
rechten Seite aus in den installierten
135er Diahalter ein.
Fügen Sie den 135er von der rechten
Seite in den Halter ein, um den
Scanvorgang zu starten.

12
BEDIENUNG
Menüfunktionen
1Sprachmodus 5Filmtyp
2USB-Modus 6Format
3Aufnahmemodus 7Auösung
4Wiedergabemodus
Bilderfassung
Stellen Sie vor dem Scanvorgang sicher, dass das Hintergrundbeleuchtungspanel
sauber ist.
Hinweis: Zur Reinigung kann die im Lieferumfang enthaltene
Reinigungsbürste verwendet werden.

13
Drücken Sie im Hauptmenü die Taste OK/ENTER um in den Filmtypmodus zu
gelangen. Wählen Sie mit der Taste OK/ENTER den Filmtyp aus. Sie können
zwischen „Negativ“, „Dia“ und „B&W“ auswählen. Drücken Sie anschließend die
Taste OK/ENTER, um in das jeweilige Untermenü zu gelangen.

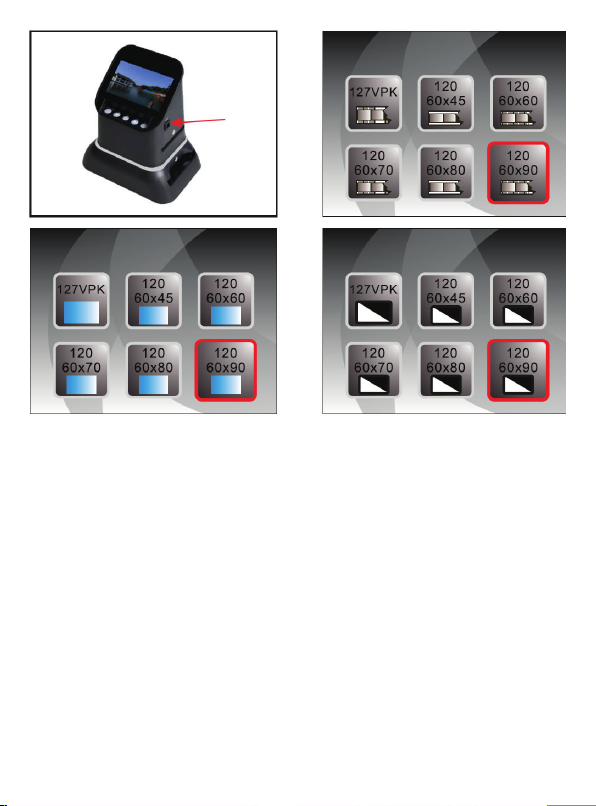

Wenn die Linsentaste das erste Mal gedrückt wird, wird „120“ ausgewählt. Drücken
Sie die Taste OK/ENTER, für 127/120 er Negative. Wählen Sie mit den Tasten oder
die erforderliche Größe aus.

14

15
Wenn die Linsentaste das zweite Mal gedrückt wird, wird „135“ ausgewählt.
Drücken Sie die Taste OK/ENTER, für 126/135er Negative. Wählen Sie mit den
Tasten oder die erforderliche Größe aus.

16

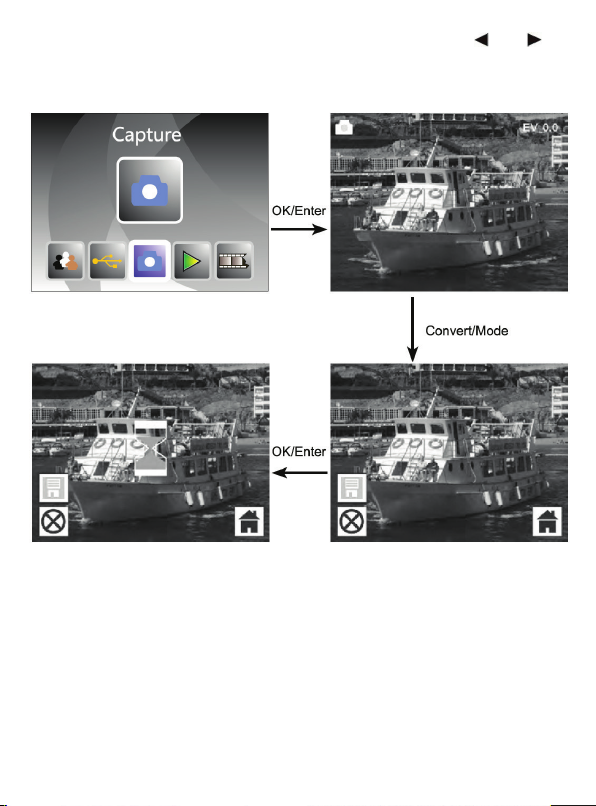

Es besteht ebenfalls die Möglichkeit, im Hauptmenü mit den Tasten oder
den Bilderfassungsmodus auszuwählen. Drücken Sie anschließend die Taste OK/
ENTER, um das in Filmtypmodus ausgewählte Dateiformat einzugeben.
Bevor Sie den Bilderfassungsmodus auswählen, können Sie durch Drücken der
Taste OK/ENTER die Belichtung auswählen.

17

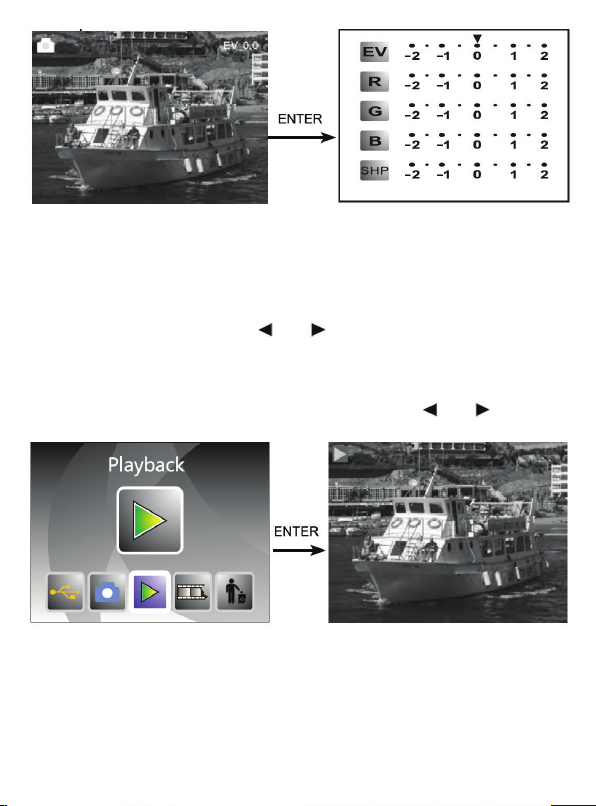

Drücken Sie die Taste ENTER, um die Belichtungskorrektur oder Schärfe
anzupassen.
Fotovorschau
Drücken Sie im Hauptmenümodus oder , bis der Wiedergabemodus
angezeigt wird. Drücken Sie in der Fotovorschau die Taste OK/ENTER um die
automatische Wiedergabe der eingescannten Fotos auszuwählen. Drücken Sie
die Taste erneut, um die automatische Wiedergabe zu stoppen und die Bilder
manuell anzuschauen. Wählen Sie die Bilder mit den Tasten oder aus.

18
Drücken Sie, um in das Bearbeitungsmenü zu gelangen, die Taste OK/ENTER. Sie
können zwischen „rotate“ (drehen), „delete“ (löschen), „save“ (speichern), „exit“
(verlassen), „home“ (zurück zum Hauptmenü) auswählen.
(1) Das aktuelle Bild um 90 Grad im Uhrzeigersinn drehen
(2) Das aktuelle Bild um 90 Grad gegen den Uhrzeigersinn drehen
(3) Das aktuelle Bild von der Speicherkarte löschen
(4) Das Untermenü verlassen, zurück
(5) Das bearbeitete Bild speichern
(6) Das Bearbeitungsmenü verlassen, zurück zum Scannen

19
SPRACHEINSTELLUNG
Drücken Sie im Hauptmenü zur Auswahl des Sprachmodus die Tasten oder .
Drücken Sie zur Auswahl von „Language“ (Sprache) die Taste OK/ENTER und wählen
Sie eine der nachfolgenden Sprachen aus: Englisch, Französisch, Deutsch, Italienisch,
Spanisch, Russisch, S-Chinesisch, Japanisch.

20

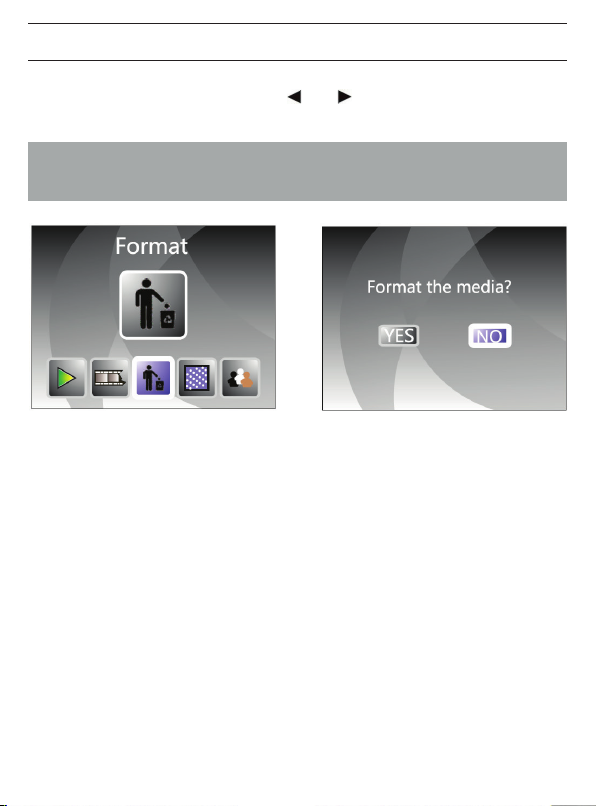

FORMATIERUNG (ALLE DATEN LÖSCHEN)
Drücken Sie im Hauptmenü die Tasten oder , um in den
Formatierungsmodus zu gelangen. Drücken Sie zum Bestätigen OK/ENTER.
Hinweis: Wenn Sie diese Funktion verwenden, werden alle auf der Mikro-SD-
Karte bendlichen Daten gelöscht!
