oneConcept 10022732 User manual

oneConcept Bluetooth-
Lautsprecher
10022732, 10022733, 10022734, 10022735
7

Warnung
Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
Setzen Sie dieses Gerät nicht dem Regen aus.
Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.
Ausschließlich das empfohlene Zubehör verwenden.
Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.
Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
Stellen Sie keine schweren Gegenstände auf dieses Gerät.
Ladekabel
Ziehen Sie nicht am Kabel, knicken Sie es nicht und stellen Sie keine schweren Gegenstände darauf.
Fassen Sie den Stecker nicht mit nassen Händen an.
Verwenden Sie kein beschädigtes Kabel
Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.)
Bewahren Sie kleine Objekte (z.B. Speicherkarten) und Verpackungsteile außerhalb der Reichweite von
Kindern auf, damit sie nicht von diesen verschluckt werden können. Lassen Sie kleine Kinder nicht mit Folie
spielen. Es besteht Erstickungsgefahr!
Achtung
Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
Aufstellung
Stellen Sie das Gerät auf eine trockene, ebene, wasserfeste und hitzebeständige Oberfläche.
Suchen Sie einen Aufstellort, an dem Kinder nicht an das Gerät gelangen können.
Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Diese Hitze könnte das
Gerät beschädigen.
Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und
übermäßigen Erschütterungen aus.
Bestimmungsgemäßer Gebrauch
Dieses Gerät dient zur
Wiedergabe von Tonaufnahmen und zum Radioempfang.
Es ist ausschließlich für diesen Zweck bestimmt und darf nur zu diesem Zweck verwendet werden. Es darf nur in der Art
und Weise benutzt werden, wie es in dieser Gebrauchsanleitung beschrieben ist.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei
denn,sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie
das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Transport des Gerätes
Bitte bewahren Sie die Originalverpackung auf. Um einen ausreichender Schutz beim Transport des Gerätes zu
erreichen, verpacken Sie das Gerät in der Originalverpackung.

Reinigung der äußeren Oberfläche
Verwenden Sie keine flüchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim Abwischen können die
Oberflächen beschädigt werden.
Bedienelemente
Bedienfeld:
1. LED-Anzeige
2. SD-Karten-Slot
3. AN-/AUS-Taste
4. Vor
5. Play/Pause
6. Zurück
7. MODE (Modus)
8. Lautstärke-Regler
9. Bass-Regler
10. Lade-Anschluss
11. USB-Port
12. AUX-Eingang
Fernbedienung:
Stummschalten
Zurück
Vor
Lautstärke runter
Lautstärke hoch
Wiederholen
USB/SD
AN/AUS
Play/Pause
Equalizer
Modus
Zahlenfeld

Bedienung
1. Stellen Sie den AN/AUS-Schalter auf ON.
2. Stecken Sie einen USB- oder SD-Speicher in den entsprechenden Slot. Die gespeicherte Musik wird
automatisch abgespielt.
3. Drücken Sie während der Wiedergabe kurz „Vor“ oder „Zurück“, um den gewünschten Titel auszuwählen.
Halten Sie diese Tasten gedrückt, um den aktuellen Titel vor- bzw. zurückzuspulen. Drücken Sie „Play/Pause“,
um die Wiedergabe zu pausieren und wieder zu starten.
4. Drehen Sie Bass- und Lautstärke-Regler, um Bass und Lautstärke anzupassen.
5. Drücken Sie MODE, um den Modus zu wechseln
6. Stellen Sie den AN/AUS-Schalter auf „OFF“, sobald Sie es nicht mehr benutzen.
Wiedergabe per Bluetooth
1. Stellen Sie denAN/AUS-Schalter auf ON. Ein doppeltes Piep-Signal ertönt.
2. Aktivieren Sie Bluetooth auf dem Gerät, das Sie verbinden möchten und suchen Sie nach dem Gerät namens
„BT Speaker“ und verbinden Sie sich damit. Ein dreifaches Piep-Signal ertönt, sobald die Verbindung erfolgreich
eingerichtet wurde.
3. Spielen Sie die Musik auf dem verbundenen Gerät ab. Die Steuerung der Musik-Wiedergabe geschieht über Ihr
verbundenes Gerät.
4. Sie können die Lautstärke über das verbundene Gerät oder über den Lautstärke-Regler des Lautsprechers
einstellen.
UKW-Radio
1. Stellen Sie den AN/AUS-Schalter auf ON. Achten Sie darauf, dass keine USB- oder SD-Speicher mit dem Gerät
verbunden sind. Drücken Sie die MODE-Taste, um die Radio-Funktion auszuwählen.
2. Drücken Sie während des Empfangs kurz „Play/Pause“, um den automatischen Sendersuchlauf zu starten und
alle Sender einzuspeichern.
3. Drücken Sie „Vor“ oder „Zurück“, um den Sender zu wechseln.
AUX-Eingang
Für andere Geräte können Sie den AUX-Eingang verwenden. Verwenden Sie dabei zur Verbindung das Audio-Kabel.
Verwenden Sie die MODE-Taste, um die AUX-Funktion auszuwählen. Die gesamte Steuerung der Wiedergabe geschieht
über das externe Gerät.
Hinweise
Die AUX-Funktion, wird der SD- und USB-Funktion gegenüber bevorzugt.
Alle oben genannten Funktionen können über die Fernbedienung gesteuert werden. Richten Sie diese dabei
immer auf den Infrarot-Empfänger am Gerät.
Stellen Sie den AN/AUS-Schalter auf „OFF“ wenn Sie das Gerät nicht verwenden.
Den Akku laden
1. Stecken Sie das Ladekabel in den Ladeanschluss. Verbinden Sie das andere Ende des Kabels mit dem USB-
Slot eines PCs oder einem Ladegerät mit 5V-Ausgabe. Der Ladeindikator leuchtet auf.
2. Die Ladedauer beträgt 3-5 Stunden.
3. Laden Sie den Akku nie länger als 8 Stunden, da dies den Akku beschädigen könnte.

Reparaturen
Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung
Verletzungsgefahr!
Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
Öffnen Sie in keinem Fall das Gerät.
Achtung:
Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer
vorbehalten!
Beachten Sie:
Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.
Technische Eigenschaften
Größe Hoch/Mittel-Töner: 3“
Größe Subwoofer 3“
Leistung Hoch/Mittel-Töner: 2 x 5W, 4Ω
Leistung Subwoofer: 5W, 4Ω
Akku-Kapazität: 1000mAh
Frequenzbereich:100-20Khz
Stromversorgung 5V
Der Hersteller dieses Produktes ist die CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin.
Konformitätserklärung
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2004/108/EG (EMV)
2011/65/EG (RoHS)
Elektroaltgeräte
Befindet sich die obige Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die
Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt
werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und
elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie
Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und
die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den
Verbrauch von Rohstoffen zu verringern.

IMPORTANT SAFETY INSTRUCTIONS
1. Read all instructions before using.
2. Do not let the cable hang over edge of table counter or touch hot surface.
3. Close supervision is necessary when any appliance is used by or near children.
4. The appliance is not a toy. Do not let the children play it.
5. The use of attachments that are not recommended by the appliance manufacturer may result in fire, electric shock or
personal injury.
6. Do not use the appliance for other than intended use.
7. This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use
of the appliances by a person responsible for their safety.
8. Children should be supervised to ensure that they do not play with the appliance.
9. Save these instructions.
GETTING TO KNOW YOUR UNIT
Main Unit:
1. LED Screen
2. SD Card Slot
3. On /OFF power
4. PREV
5. Play/Pause
6. NEXT
7. Mode Switch Button
8. Volume Gear
9. BASS Volume Gear
10. Dc-5v Charge slot
11. USB Slot
12. AUX Input

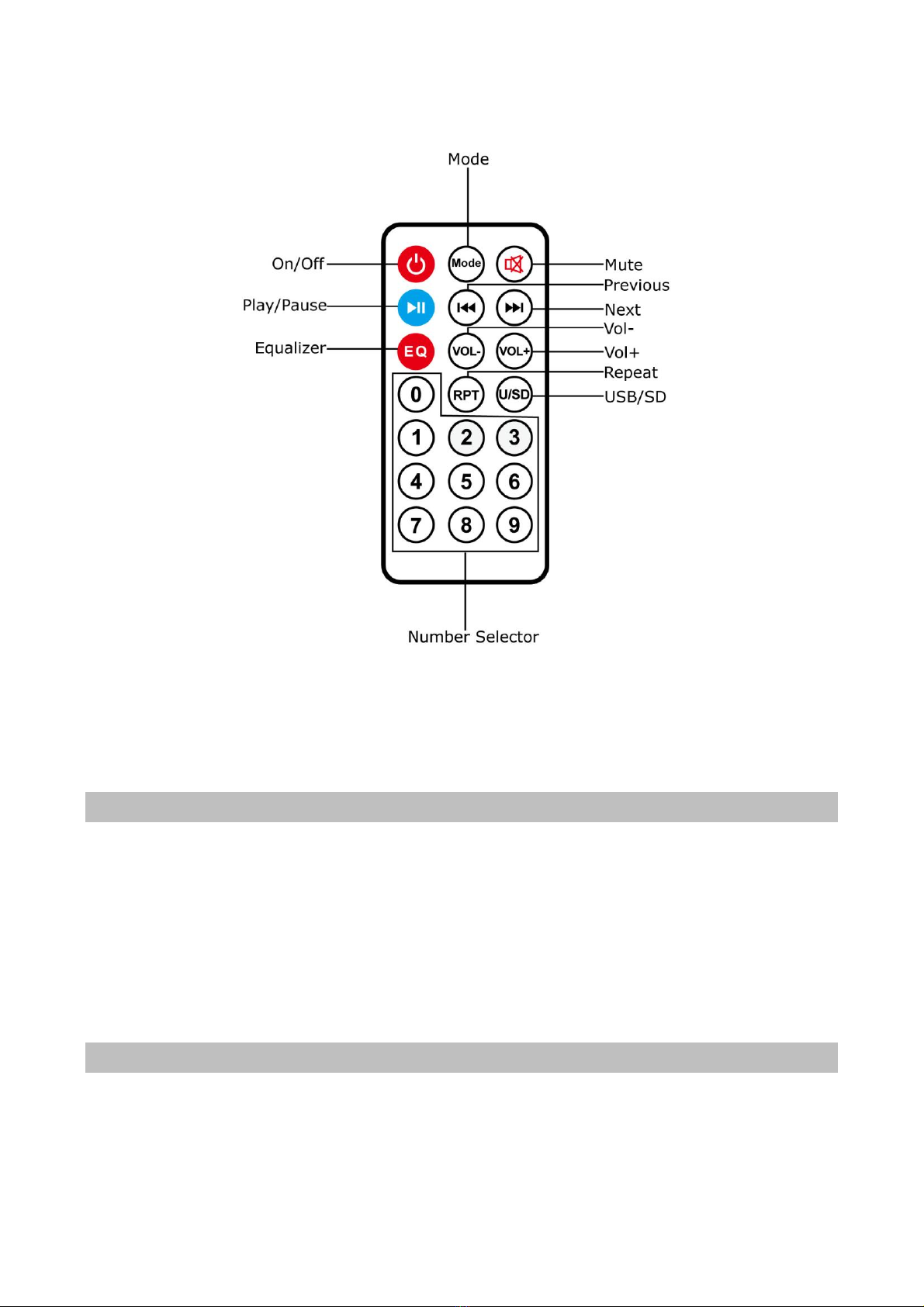

Remote Control:
Operation
1. Turn the Power button to “ON”, the LED Screen will light.
2. Insert SD/MMC card or USB flash disk into slot or connect MP3/MP4 or PC to speaker, audio files play
automatically.
3. Under playing mode, short PREV or NEXT to select songs you like. Long press is Fast rewind or Fast forward.
4. Press PLAY/PAUSE to play or pause.
5. Use the “Volume Gear” to adjust volume up or down
6. Use the “Bass Volume Gear” to adjust Bass voice up or down
7. Press “Mode” to switch Music mode and FM mode
8. Please turn the Power button to “OFF” while without use.
How to Use FM Radio
1. Turn the power button to “ON”without SD or USB Card inserted.
2. Under playing mode, short press “Play/pause”button to auto search.
3. Press LAST or NEXT button to change another frequency.
4. Press “Mode”to switch Music mode and FM mode

How to Use Bluetooth function
1. Turn on your iPad,tablet or PC and go to the Bluetooth setting window
2. Turn on your Bluetooth device
3. The Bluetooth device will be showing on the iPad, tablet or PC. Select “BT Speaker”.
4. Press “PREV”or “NEXT”to change “Previous music”or “Next music”
Remarks
1. Line-in prior, in the “MUSIC” mode, Line-in function is prior to SD/MMC card or U flash disk.
2. Turn the power button to “off” to cut off the power supply while without use.
3. While using the audio input function to connect other devices such as MP3/MP4/PC, all functions now could
only be controlled on the devices.
How to charge
1. Power off the unit, put the charge cable into the charge slot of unit, connect the other end to PC or
other charger with 5V output (Not included),the charging indicator beside the LED screen will keep
lighting.
2. Charge time should be 6—8 hours. When charging full, the indicator light will switch off.
In order to prolong the life of battery, please do not exceed 8 hours.
Technical specifications
Horn output: 5W*5W,4Ω
Subwoofer output:5W,4Ω
Batty Capacity: 1000mAh
Horn Size:3 inch
Subwoofer Size:3 inch
Product size:142(L)*112(W)*416(H)mm
Frequency Response:100-20Khz
Power supply:5V
Electric and electronic equipment and included batteries contains materials, componentsans substances that can be
hazardous to your health and the enviroment, if the waste material (discarded electric and electronic equipment and
batteries) is not handled correctly.
Electric and electronic equipment and batteries is marked with the crossed ou trash can symbol, seen here.
This symbol signifies that electric and electronic equipment and batteries should not be disposed of with
other household waste, but should be disposed of separately.
As the end user it is important that you submit your used batteries to the appropriate and designated facility. In this
manner you make sure that the batteries are recycled in accordance with legislature and will not harm the enviroment.
All cities have established collection points, where electric and electronic equipment and batteries can either be
submitted free of charge at recycling stations and other collection sites, or be collected from the households.Additional
information is available at the technical department of your city.
