Onkyo HTP-338 User manual

E n
Enjoying Home Theater
The Home Theater means that you can enjoy surround sound with a real sense of movement in your own home — just like being in
a movie theater or concert hall.
Connecting the Speakers
Corner
position
1/3 of wall
position
Center speaker (SKC-338)
Position it close to your TV (preferably
on top) facing forward at about ear
level, or at the same height as the
front left and right speakers.
Front left and right speakers (SKF-338)
They should be positioned facing the listener at about ear level,
and equally spaced from the TV. Angle them inward slightly so
as to create a triangle, with the listener at the apex.
Surround left and right speakers (SKR-338)
Position them at the sides of the listener, or
slightly behind, about 60 to 100 cm (2 to 3 feet)
above ear level. Ideally they should be equally
spaced from the listener.
Subwoofer (SKW-338)
The subwoofer handles the bass sounds of the LFE (Low-Frequency Effects)
channel. The volume and quality of the bass output from your subwoofer will
depend on its position, the shape of your listening room, and your listening posi-
tion. In general, a good bass sound can be obtained by installing the subwoofer
in a front corner, or at one-third the way along the front wall, as shown.
Red White
Blue
Green
Front right
speaker
Center speaker
Gray
Front left
speaker
Surround right
speaker
Surround left
speaker
Subwoofer
Speaker Connection
Precautions
Read the following before connecting your
speakers:
• Turn off your receiver before making any
connections.
• Pay close attention to speaker
wiring polarity. Connect posi-
tive (+) terminals to only pos-
itive (+) terminals, and
negative (–) terminals to only negative (–)
terminals. If the speakers are wired incor-
rectly, the sound will be out of phase and
will sound unnatural.
• Be careful not to short the positive and
negative wires. Doing so may damage
your amp.
Purple
Specifications
■Passive Subwoofer (SKW-338)
■Front Speakers (SKF-338)
■Center Speaker (SKC-338)
■Surround Speakers (SKR-338)
Specifications and appearance are subject to change without
prior notice.
Type Bass-reflex type Passive subwoofer
Impedance 6 Ω
Maximum output power 130 W
Sensitivity 82 dB/W/m
Frequency response 30 Hz to 150 Hz
Cabinet capacity 24 L (0.8 cubic feet)
Dimensions (W ×H ×D) 211 mm ×425 mm ×381 mm
(8-5/16" ×16-3/4" ×15")
(incl. projection)
Weight 5.5 kg (12.1 lbs.)
Drivers unit 16 cm (6-5/16") Cone ×1
Ter m in a l Spring type color coded
Power consumption 50 W
Type Full Range Bass-reflex
Impedance 6 Ω
Maximum input power 120 W
Sensitivity 82 dB/W/m
Frequency response 80 Hz to 20 kHz
Cabinet capacity 1.0 L (0.036 cubic feet)
Dimensions (W ×H ×D) 101 mm × 161 mm × 111 mm
(4" ×6-5/16" ×4-3/8")
(incl. grille and projection)
Weight 0.8 kg (1.76 lbs.)
Drivers unit 8 cm (3-1/4") Cone ×1
Ter m in a l Spring type color coded
Keyhole slot 1
Grille Fixed
Other Magnetic shielding
Type Full Range Bass-reflex
Impedance 6 Ω
Maximum input power 120 W
Sensitivity 82 dB/W/m
Frequency response 80 Hz to 20 kHz
Cabinet capacity 1.4 L (0.05 cubic feet)
Dimensions (W ×H ×D) 230 mm ×102 mm ×113 mm
(9-1/16" ×4" ×4-7/16")
(incl. grille and projection)
Wei ght 0.9 kg (2.0 lbs.)
Drivers unit 8 cm (3-1/4") Cone ×1
Terminal Spring type color coded
Keyhole slot 2
Grille Fixed
Other Magnetic shielding
Type Full Range Bass-reflex
Impedance 6 Ω
Maximum input power 120 W
Sensitivity 82 dB/W/m
Frequency response 80 Hz to 20 kHz
Cabinet capacity 1.0 L (0.036 cubic feet)
Dimensions (W ×H ×D) 101 mm ×161 mm ×111 mm
(4" ×6-5/16" ×4-3/8")
(incl. grille and projection)
Wei ght 0.7 kg (1.3 lbs.)
Drivers unit 8 cm (3-1/4") Cone ×1
Terminal Spring type color coded
Keyhole slot 1
Grille Fixed
*2 Non-magnetic shielding.
Caution
• The front grilles are not designed to be removed so do not attempt
to remove them forcibly, as this will damage them.
Using the Floor Pads for Subwoofer
If the subwoofer is placed on a hard
floor (wood, vinyl, tile, etc.) and
playback is very loud, the sub-
woofer’s feet may damage the floor-
ing. To prevent this, place the
supplied pads underneath the sub-
woofer’s feet. The pads also provide
a stable base for the subwoofer.
Subwoofer (SKW-338)
Subwoofer*2
Speaker cable 3.0 m
(10 ft.)
4 floor pads
(Purple)
Speaker terminals
Pad
5.1ch Home Theater Speaker Package HTP-338
SN 29400401
Y1001-1
(C) Copyright 2010 ONKYO CORPORATION Japan. All rights reserved.
* 2 9 4 0 0 4 0 1 *
Sales & Product Planning Div. : 2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN
Tel: [phone] Fax: [phone]
ONKYO U.S.A. CORPORATION
18 Park Way, Upper Saddle River, N.J. 07458, U.S.A.
Tel: [phone] Fax: [phone] http://www.us.onkyo.com/
ONKYO EUROPE ELECTRONICS GmbH
Liegnitzerstrasse 6, 82194 Groebenzell, GERMANY
Tel: [phone] Fax: [phone] http://www.eu.onkyo.com/
ONKYO EUROPE ELECTRONICS GmbH (UK BRANCH)
The Coach House 81A High Street, Marlow, Buckinghamshire, SL7 1AB, UK
Tel: [phone] Fax: [phone]
ONKYO CHINA LIMITED
Unit 1 & 12, 9/F, Tower 1, Ever Gain Plaza, 88, Container Port Road, Kwai Chung,
N.T., Hong Kong. Tel: [phone] Fax: [phone]
http://www.ch.onkyo.com/
Wall Mounting
Using the Rubber Stoppers for a More Stable Platform
Front speaker (SKF-338) Surround speaker (SKR-338) Center speaker (SKC-338)
Front speakers*1 Speaker cables 3.5 m
(11 ft.)
Surround speakers*2
Speaker cables 8.0 m
(26 ft.) Center speaker*1
Speaker cable 3.0 m
(10 ft.)
*1 For magnetic shielding.
*2 Non-magnetic shielding.
*3 Configuration of the rubber stoppers may be different from the figure, such as being
2 sheets instead of 1 sheet, but the total number will be same. 16 thin rubber stoppers*3 12 thick rubber stoppers*3
Caution
• The front grilles are not designed to be removed so do not
attempt to remove them forcibly, as this will damage
them.
To mount the front/surround speakers vertically, use the
keyhole slot shown to hang each speaker on a screw that’s
securely screwed into the wall.
To mount the center speaker horizontally, use the two key-
hole slots shown to hang each speaker on two screws that
are securely screwed into the wall.
Caution
• A mounting screw’s ability to support a
speaker depends on how well it’s
anchored to the wall. If you have hol-
low walls, screw each mounting screw
into a stud. If there are no studs, or the
walls are solid, use suitable wall
anchors. Use screws with a head diame-
ter of 9 mm (5/16") or less and a shank diameter of 4 mm
(1/8") or less. With hollow walls, use a cable/pipe detec-
tor to check for any power cables or water pipes before
making any holes.
• Leave a gap of between 5 mm (3/16") and 10 mm
(7/16") between the wall and the base of the screw head,
as shown. (We recommend that you consult a home instal-
lation professional.)
We recommend using the supplied rubber stoppers to
achieve the best possible sound from your speakers. The
rubber stoppers prevent the speakers from moving, provid-
ing a more stable platform. Use thick stoppers for the cen-
ter speaker, and thin stoppers for the other speakers.
(White) (Red) (Blue) (Gray)
(Green)
Speaker terminals
Keyhole slot
SKF-338
SKR-338
Speaker terminals
Keyhole slots
SKC-338
Keyhole slot for
wall mounting
Thick rubber
stoppers
Keyhole slots for wall mounting
183 mm (7-3/16")
Thick rubber
stoppers
Wall
5 to 10 mm
(3/16" to 7/16")
Thin rubber stoppers
Bottom of the
SKR-338
Bottom of the
SKF-338
Bottom of the
SKC-338
50 mm
(1-15/16")
12 mm (1/2")
Thick rubber stoppers

D e
Die Freuden des Heimkinos
Mit dem Heimkino können Sie Surround-Klang mit einer echten Wahrnehmung der Bewegung bei Ihnen zu Hause genießen - als
ob Sie sich in einem Kino oder Konzertsaal befinden.
Anschließen der Boxen
Eckpo-
sition
1/3 Wand-
länge
Mittenboxen (SKC-338)
Stellen Sie sie so nahe wie
möglich an den Fernseher
(vorzugsweise darauf).
Richten Sie sie auf Hörposition
aus oder sie sollten sich auf
derselben Höhe befinden wie die
linke und rechte Frontbox.
Linke und rechte Frontboxen (SKF-338)
Sie sollten auf die Hörer ausgerichtet sein, und zwar auf Ohrhöhe, und im
gleich großen Abstand zum Fernseher positioniert werden. Drehen Sie sie
leicht nach innen, um ein Dreieck zu erzielen, an dessen Unterseite sich
der Hörer befindet.
Linke und rechte Surround-Boxen (SKR-338)
Sie sollten sich neben dem Hörer oder knapp
dahinter, etwa 60 bis 100 cm über Ohrhöhe befin-
den. Idealerweise sollten Sie im gleichen Abstand
vom Zuhörer entfernt positioniert werden.
Subwoofer (SKW-338)
Der Subwoofer gibt die Bass-Klänge des
LFE-Kanals (Low-Frequency Effects) wieder. Der Pegel und die Intensität der
Basswiedergabe Ihres Subwoofers sollte sich nach der Hörposition, der Form des
Hörraums und seinem Aufstellungsort richten. Im Allgemeinen kann ein guter
Bassklang erzielt werden, wenn man den Subwoofer in einer vorderen Ecke bzw.
bei einem Drittel der Länge der vorderen Wand gemäß der Abbildung aufstellt.
Rot Weiß
Blau
Grün
Front rechts
Boxen
Mittenboxen
Grau
Front links
Boxen
Surround rechts
Boxen
Surround links
Boxen
Subwoofer
Vorsicht beim Anschließen der
Boxen
Bevor Sie Ihre Boxen anschließen, lesen
Sie sich folgende Hinweise durch:
• Schalten Sie Ihren Receiver aus, bevor
Sie Ihre Boxen anschließen.
• Achten Sie dabei besonders
auf die Polarität der Boxenka-
bel. Verbinden Sie den Plus-
pol (+) eines Anschlusses mit
dem Pluspol (+) der Box und
den Minuspol (–) eines Anschlusses mit
dem Minuspol (–) der Box. Wenn Sie die
Polarität vertauschen, tritt eine Phasen-
drehung auf, welche die Klangqualität
beeinträchtigt.
• Vermeiden Sie außerdem Kurzschlüsse
des Plus- und Minuspols. Andernfalls
könnte Ihr Verstärker beschädigt werden.
Lila
Technische Daten
■Passive Subwoofer (SKW-338)
■Frontboxen (SKF-338)
■Mittenboxen (SKC-338)
■Surround-Boxen (SKR-338)
Technische Daten und Aussehen können ohne vorherige
Ankündigung geändert werden.
Typ Bass-Reflex-Typ eines passiven
Subwoofers
Impedanz 6 Ω
Maximale Ausgangsleistung 130 W
Sensivität 82 dB/W/m
Frequenzverhalten 30 Hz bis 150 Hz
Gehäuse-Fassungsvermögen 24 L
Abmessungen (B ×H ×T) 211 mm ×425 mm ×381 mm
(inkl. Überstand)
Gewicht 5,5 kg
Steuereinheit 16 cm Kegel ×1
Klemme Federzug farbkodiert
Stromverbrauch 50 W
Typ Fullrange-Bassreflex
Impedanz 6 Ω
Maximale Eingangsleistung 120 W
Sensivität 82 dB/W/m
Frequenzverhalten 80 Hz bis 20 kHz
Gehäuse-Fassungsvermögen 1,0 L
Abmessungen (B ×H ×T) 101 mm × 161 mm × 111 mm
(inkl. Abdeckung und Überstand)
Gewicht 0,8 kg
Steuereinheit 8 cm Kegel ×1
Klemme Federzug farbkodiert
Befestigungsloch 1
Abdeckung Befestigt
Sonstige Magnetische Abschirmung
Typ Fullrange-Bassreflex
Impedanz 6 Ω
Maximale Eingangsleistung 120 W
Sensivität 82 dB/W/m
Frequenzverhalten 80 Hz bis 20 kHz
Gehäuse-Fassungsvermögen 1,4 L
Abmessungen (B ×H ×T) 230 mm ×102 mm ×113 mm
(inkl. Abdeckung und Überstand)
Gewicht 0,9 kg
Steuereinheit 8 cm Kegel ×1
Klemme Federzug farbkodiert
Befestigungsloch 2
Abdeckung Befestigt
Sonstige Magnetische Abschirmung
Typ Fullrange-Bassreflex
Impedanz 6 Ω
Maximale Eingangsleistung 120 W
Sensivität 82 dB/W/m
Frequenzverhalten 80 Hz bis 20 kHz
Gehäuse-Fassungsvermögen 1,0 L
Abmessungen (B ×H ×T) 101 mm ×161 mm ×111 mm
(inkl. Abdeckung und Überstand)
Gewicht 0,7 kg
Steuereinheit 8 cm Kegel ×1
Klemme Federzug farbkodiert
Befestigungsloch 1
Abdeckung Befestigt
*2 Nicht magnetische Abschirmung.
Achtung
• Die vorderen Abdeckungen können nicht entfernt werden. Versu-
chen Sie daher nicht, sie gewaltsam zu entfernen. Sie könnten
beschädigt werden.
Verwendung der Bodenauflagen für den
Subwoofer
Wenn der Subwoofer auf einem
harten Boden (Holz, Vinyl, Flie-
sen, usw.) aufgestellt wird und
das Playback sehr laut ist, kön-
nen die Füße des Subwoofers
den Boden beschädigen. Um dies
zu vermeiden, platzieren Sie die
gelieferten Bodenauflagen unter-
halb der Füße des Subwoofers.
Die Bodenauflagen bieten auch
ein stabiles Fundament für den
Subwoofer.
Subwoofer (SKW-338)
Subwoofer*2
Boxenkabel 3,0 m
4 Bodenauflagen
(Lila)
Boxenklemmen
Boden-
auflage

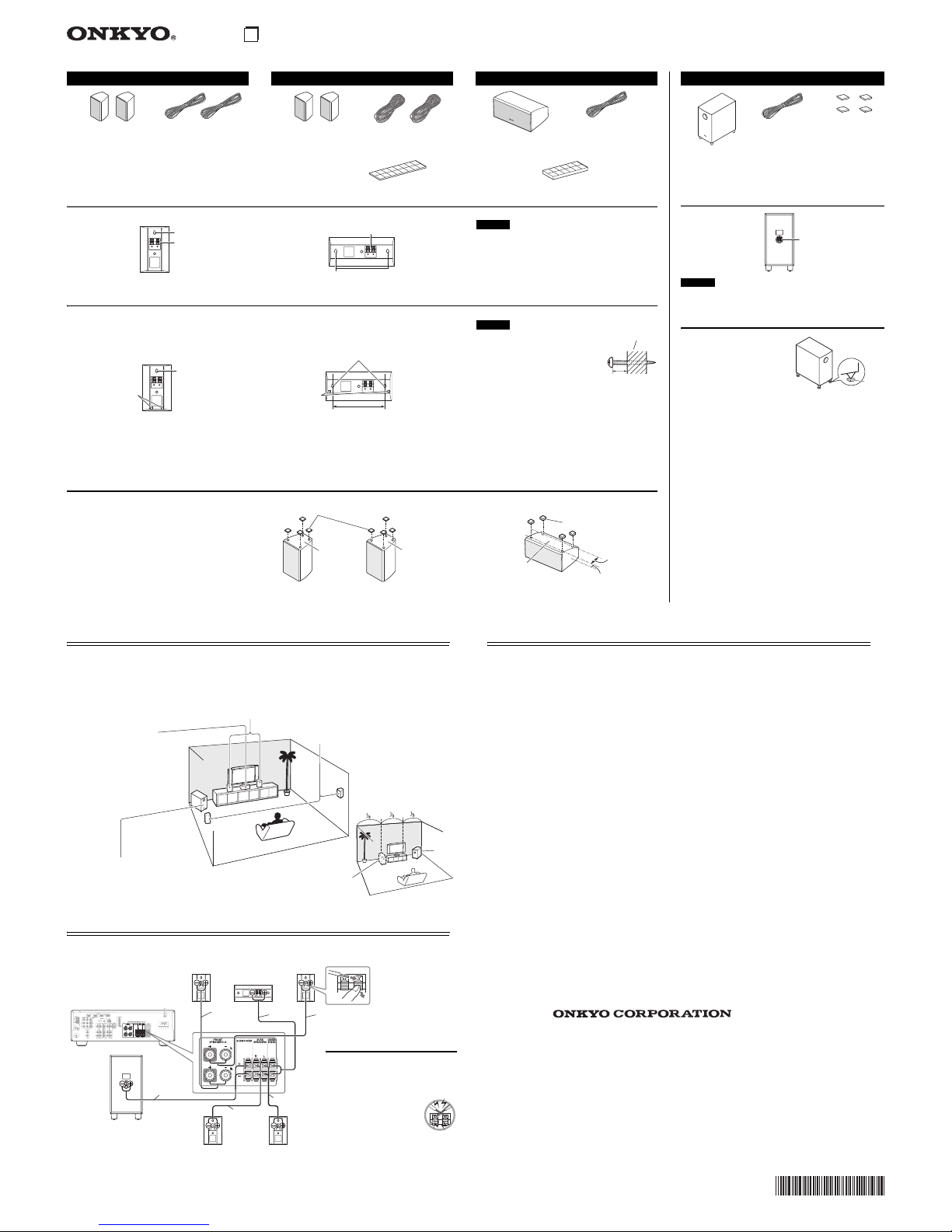

5.1ch Home Theater Speaker Package HTP-338
Wandmontage
Verwendung der Gummistopper für eine stabilere Plattform
Frontboxen (SKF-338) Surround-Boxen (SKR-338) Mittenboxen (SKC-338)
Frontboxen*1 Boxenkabel 3,5 m Surround-Boxen*2
Boxenkabel 8,0 m Mittenboxen*1
Boxenkabel 3,0 m
*1 Zur magnetischen Abschirmung.
*2 Nicht magnetische Abschirmung.
*3 Die Konfiguration der Gummistopper kann von der Abbildung abweichen. So kann
es zum Beispiel 2 Blätter anstatt nur einem geben, aber die Gesamtzahl bleibt gleich. 16 dünne Gummistopper*3 12 dicke Gummistopper*3
Achtung
• Die vorderen Abdeckungen können nicht entfernt wer-
den. Versuchen Sie daher nicht, sie gewaltsam zu entfer-
nen. Sie könnten beschädigt werden.
Um die Front-/Surround-Boxen vertikal zu montieren, ver-
wenden Sie das Befestigungsloch, um jede Box an einer
Schraube aufzuhängen, die sicher in die Wand geschraubt
wurde.
Um die Mittenbox horizontal zu montieren, verwenden Sie
die beiden Befestigungslöcher, um jede Box an zwei
Schrauben aufzuhängen, die sicher in die Wand geschraubt
wurden.
Achtung
• Die Tragfähigkeit einer Befestigungs-
schraube hängt davon ab, wie gut sie in
der Wand verankert ist. Wenn Sie Hohl-
wände haben, schrauben Sie jede Befe-
stigungsschraube in einen Dübel. Wenn
es keine Dübel gibt oder die Wände sta-
bil sind, verwenden Sie geeignete
Wandanker. Verwenden Sie Schrauben mit einem Kopf-
durchmesser von 9 mm oder weniger und einem Kolben-
durchmesser von 4 mm oder weniger. Bei Hohlwänden
verwenden Sie einen Kabel-/Rohrleitungsdetektor, um die
Wand nach Stromkabeln oder Wasserleitungen abzusu-
chen, bevor Sie Löcher bohren.
• Lassen Sie eine Lücke zwischen 5 mm und 10 mm zwi-
schen der Wand und der Basis des Schraubenkopfes, wie
es gezeigt wird. (Wir empfehlen Ihnen, einen Fachmann
für die Installation bei Ihnen zu Hause zu konsultieren.)
Wir empfehlen Ihnen die gelieferten Gummistopper zu ver-
wenden, um den bestmöglichen Klang mit Ihren Boxen zu
erzielen. Die Gummistopper verhindern, dass die Boxen
sich bewegen und bieten eine stabilere Plattform. Verwen-
den Sie dicke Stopper für die Mittenbox und dünne Stopper
für die anderen Boxen.
(Weiß) (Rot) (Blau) (Grau)
(Grün)
Boxenklemmen
Befestigungsloch
SKF-338
SKR-338
Boxenklemmen
Befestigungslöcher
SKC-338
Befestigungs-
loch für Wand-
montage
Dicke Gummi-
stopper
Befestigungslöcher für Wandmontage
183 mm
Dicke Gummi-
stopper
Wand
5 bis 10 mm
Dünne Gummistopper
Unterseite
der SKR-338
Unterseite
der SKF-338
Unterseite
der SKC-338
50 mm
12 mm
Dicke Gummistopper
