Oregon Scientific PE603 User manual

1
EN
PEDOMETER WATCH
MODEL: PE603
USER MANUAL
CONTENTS
Introduction
................................................................2
Overview
....................................................................
.
2
Getting Started
...........................................................2
About The Pedometer Watch
...................................
.
3
Using The Pedometer
...............................................
.
3
Getting Started
..........................................................
.
3
Turn On Watch (First-time Use Only)
....
......
..........
.
3
Getting Started
............
...............
...........................
.
3
Use In The Water
........................................................
4
Operation
...................................................................
.
4
Backlight And Keypad Lock
..............
..
..................
.
4
Display Modes
......................................................
.
4
Setting Mode
...................................
..
....................
.
4
Memory Mode
.......................................................
.
5
Specifi cations
...........................................................
.
5
Precautions
...............................................................
.
5
About Oregon Scientifi c
..........................................
.
6
EU-Declaration Of Conformity
.................................
.
6
PE603_EN_M_REV1.indd 1 8/9/07 5:19:13 AM

2
EN
INTRODUCTION
Thank you for selecting the Oregon Scientific™
Pedometer Watch (PE603). The PE603 is an intelligent
pedometer in the form of a watch. The PE603 bundles
a time, alarm, pedometer, 1-7 days memory and calorie
counting function.
IMPORTANT
Oregon Scientifi c™ assumes no responsibility for any
loss, or any claims by third parties that may arise through
the use of this watch.

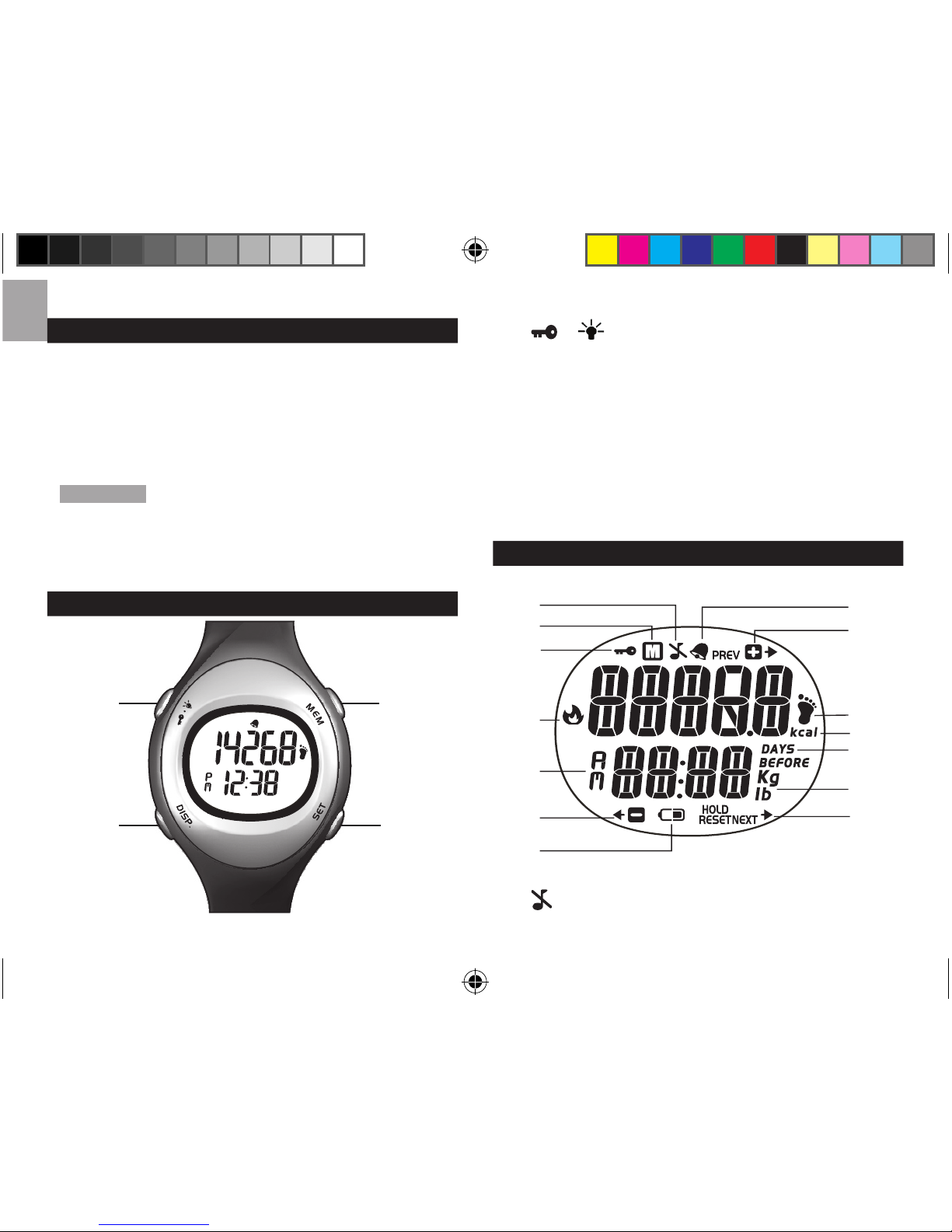

OVERVIEW
1.
-
: Activate backlight; activate keypad lock
2.
DISP
:
Change display; lower values in setting mode
3. MEM
:
Display memory mode; toggle pedometer
memory in reverse order
4.
SET
:
Enter setting modes; confi rm and move to next
setting option; toggle pedometer memory
GETTING STARTED
1
8
9
10
11
11
12
13
14
14
2
3
4
5
6
7

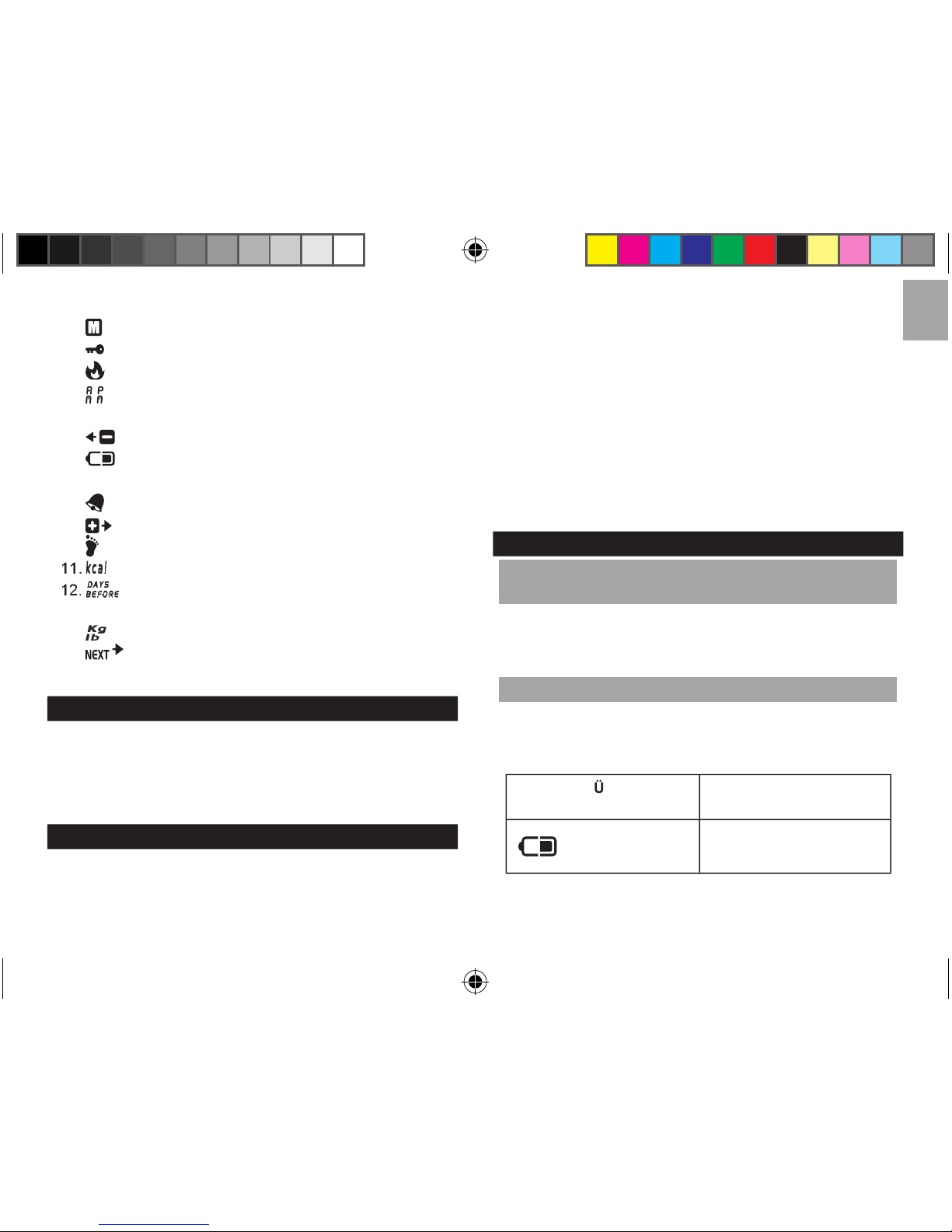

1.
: Keypad tone is turned OFF
2.
: Appears when in memory mode
3.
: Indicates keypad is locked
4.
: Appears when viewing calories
burned
1
2
3
4
PE603_EN_M_REV1.indd 2 8/9/07 5:19:16 AM

3
EN
5.
OR
: Indicates morning or afternoon when clock is set
in 12HR mode
6.
: Smart indicator; Lower values
7.
:
Indicates battery is running low
8.
: Alarm is set; will fl ash when activated
9.
: Smart indicator; Increase values
10.
: Appears in pedometer mode (main mode)
: Appears when viewing calories
burned
: Indicates pedometer memory from 1-7 days
before
13.
: Weight unit
14.
: Smart indicator when in setting mode
ABOUT THE PEDOMETER WATCH
The pedometer watch is able to measure steps taken
when walking or running. It begins counting after the fi rst
16 steps are
taken consecutively.
USING THE PEDOMETER
In order to record accurate readings the following
guidelines should be adhered:
•
The pedometer watch should be worn on the left
wrist
only.
•
This pedometer measures steps for both
walking and running.
Sudden movements performed
continuously, such as playing the piano or typing, may
result in false readings. To limit these false readings,
you should keep your left arm steady for approximately
2-3 seconds.
GETTING STARTED
TURN ON WATCH (FIRST-TIME USE ONLY)
Press and hold any key for 2 seconds to activate the
LCD display.
GETTING STARTED
The watch uses a 1 x CR2032 lithium battery, which has
already been installed. See below for battery warnings.
LOW BATTERY ICON
DESCRIPTION
The watch battery is low.

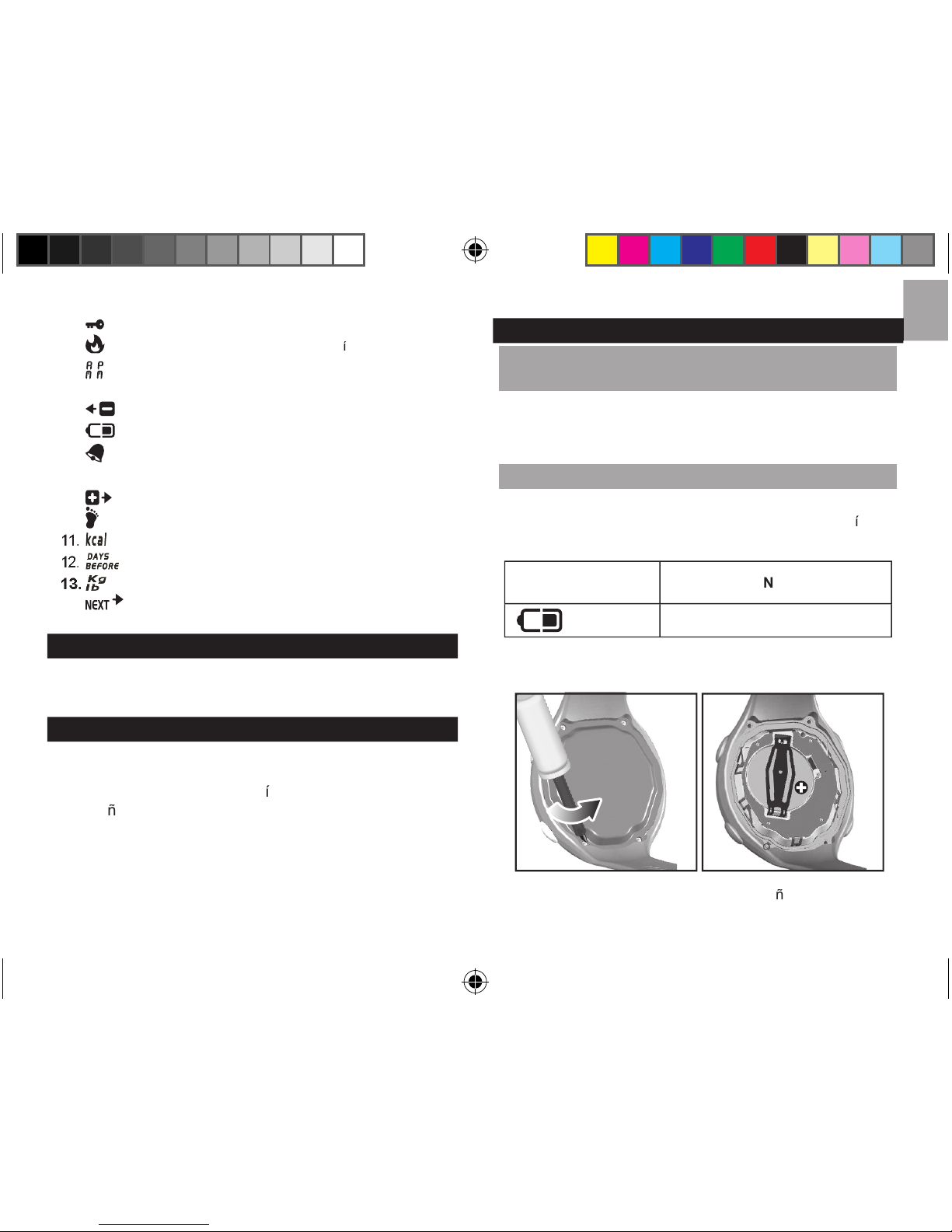

To replace battery:
PE603_EN_M_REV1.indd 3 8/9/07 5:19:18 AM

4
EN
1. Using a small Phillips screwdriver to remove battery
compartment lid. Once opened, please keep the
screws in a safe place to avoid losing them.
2. Remove the old batteries and insert the new matching
the polarities.
3. Replace the lid by screwing it back into place using
a Phillips screwdriver.
USE IN THE WATER
The PE603 is water-resistant up to 50 meters (164
feet).
NOTE
Set the unit before exposing it to excessive water.
Pressing the keys while in the water or during heavy
rainstorms may cause water to enter the unit.
OPERATION
BACKLIGHT AND KEYPAD LOCK
Press
-
to turn backlight ON for 5 seconds.
NOTE
The backlight function will not operate while the
low battery icon
is displayed and it will return to normal
once batteries have been replaced.
To toggle keypad lock ON / OFF:
Press and hold
-
.
indicates keypad is
locked.

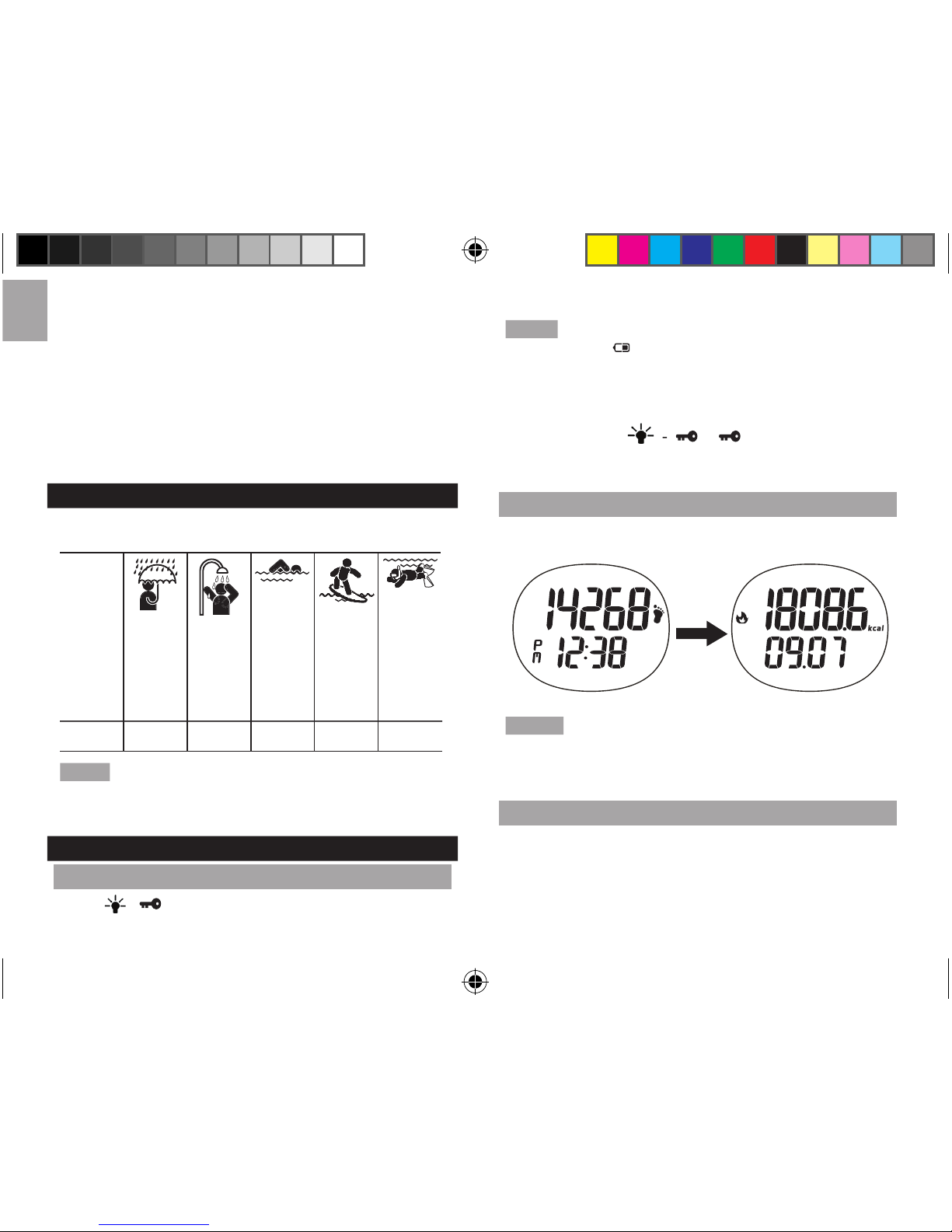

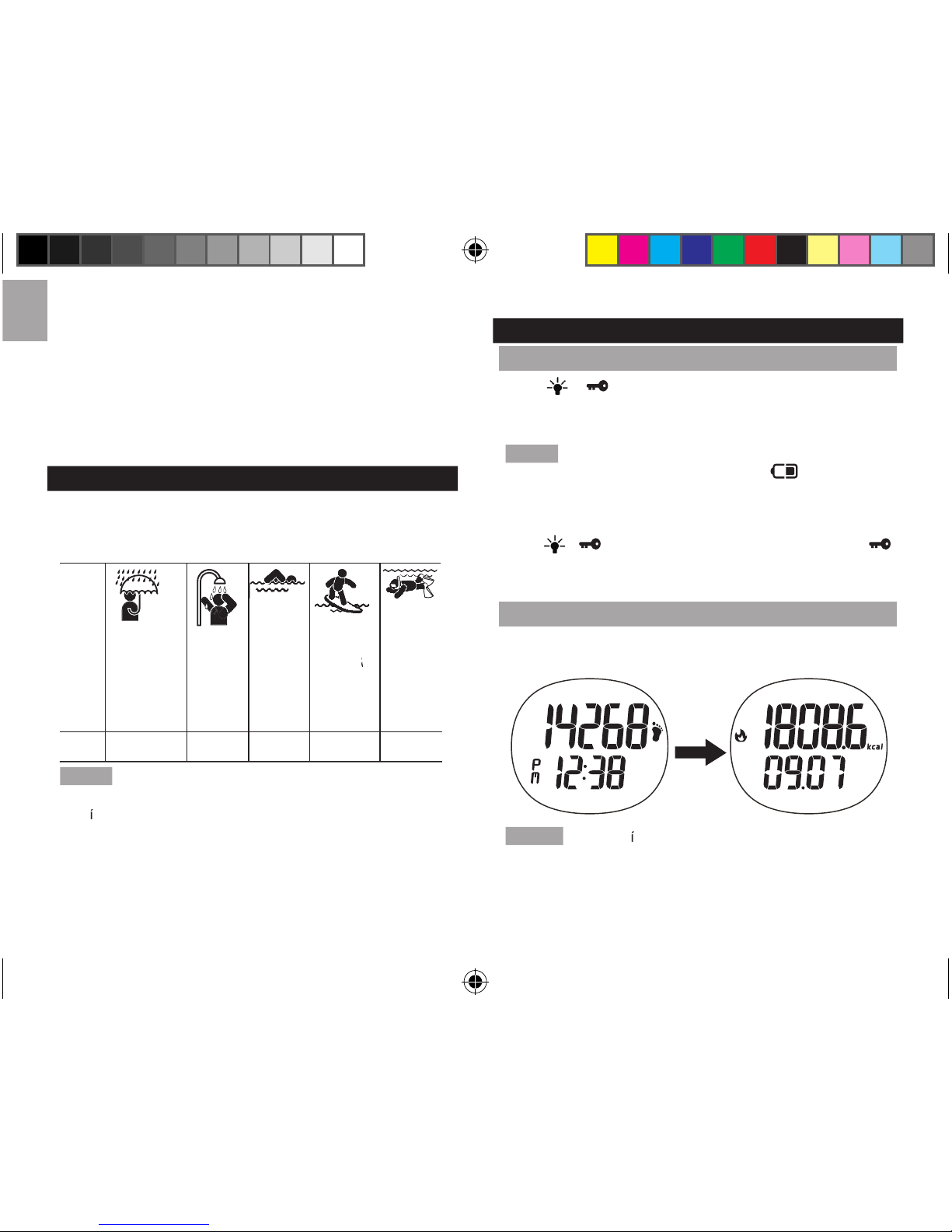

DISPLAY MODES
Press
DISP
to switch between Pedometer with Time
display and Calories
burned with
Date display.
NOTE
Calories
Burned
and date will appear for up to
5 seconds at a time before reverting back to Time and
Pedometer display.
SETTING MODE
Press
SET
to enter the setting mode.
Press
SET
continuously to scroll through setting modes.
The setting modes are as follows:
RAIN
SPLASHES
ETC
OK
SHOWERING
(WARM/
COOL
WATER
ONLY)
OK
LIGHT
SWIMMING/
SHALLOW
WATER
OK
SHALLOW
DIVING/
SURFING/
WATER
SPORTS
OK
SNORKELING/
DEEP
WATER
DIVING
NO
50M /
164 FEET
PE603_EN_M_REV1.indd 4 8/9/07 5:19:24 AM

5
EN
•
Alarm
•
Date
•
Time
•
Weight
•
Beep ON / OFF
To set setting modes:
1. Press and hold
SET
to enter new settings.
2. Press
MEM
to increase values and
DISP
to lower
values.
3. Press
SET
to confi rm.
MEMORY MODE
The pedometer watch can store your steps taken for up
to 7 days. At the end of each day the pedometer watch
will automatically record steps taken.
To view
records
:
•
Press
MEM
to enter memory mode.
•
Press
MEM
again to view steps taken, in reverse
order, 7-1 days memory before present day.
•
Press
SET
to view steps taken, in successive order,
1-7 days memory before present day.
To erase all records:
In memory mode, press and hold
SET
until a confi rmation
sound is heard.
SPECIFICATIONS
Real time clock
12/24 hour with hour /
minute
/ second
Power
1 x CR2032
lithium
battery
Operating
temperature
0°C to 40°C
(32°F to 104°F)
Storage
temperature
-20
°
C to 60
°
C
(-4
°
F to
140
°
F)
Water resistant
Up to 50 meters (164 feet)
without pressing keys
Up to 50 meters (164 feet)
without pressing keys
Up to 50 meters (164 feet)
PRECAUTIONS
To ensure you use your product correctly and safely,
read these warnings and the entire user manual before
using the product:
•
Use a soft, slightly moistened cloth. Do not use
abrasive or corrosive cleaning agents, as these may
cause damage. Use luke warm water and mild soap
to clean the watch and chest belt thoroughly after
each training session. Never use the products in hot
water or store them when wet.
•
Do not bend or stretch the transmitter part of the chest
belt.
•
Do not subject the product to excessive force, shock,
dust, temperature changes, or humidity. Never
PE603_EN_M_REV1.indd 5 8/9/07 5:19:25 AM

6
EN
expose the product to direct sunlight for extended
periods. Such treatment may result in malfunction.
•
Do not tamper with the internal components. Doing
so will terminate the product warranty and may cause
damage. The main unit contains no user-serviceable
parts.
•
Do not scratch hard objects against the LCD display
as this may cause damage.
•
Take precautions when handling all battery types.
•
Remove the batteries whenever you are planning to
store the product for a long period of time.
•
When replacing batteries, use new batteries as
specifi ed in this user manual.
•
The product is a precision instrument. Never attempt
to take this device apart. Contact the retailer or our
customer service department if the product requires
servicing.
•
Do not touch the exposed electronic circuitry, as there
is a danger of electric shock.
•
Check all major functions if the device has not
been used for a long time. Maintain regular internal
testing and cleaning of your device. Have your watch
serviced by an approved service centre annually.
•
When disposing of this product, do so in accordance
with your local waste disposal regulations.
•
Due to printing limitations, the displays shown in this
manual may differ from the actual display.
•
The contents of this manual may not be reproduced
without the permission of the manufacturer.
NOTE
The technical specifi cations for this product and
the contents of the user manual are subject to change
without notice.
ABOUT OREGON SCIENTIFIC
Visit our website
(www.oregonscientifi c.com
(www.oregonscientifi c.com
) to learn
more about Oregon Scientifi c products.
If you’re in the US and would like to contact our Customer
Care department directly, please visit:
www2.oregonscientifi c.com/service/support.asp
www2.oregonscientifi c.com/service/support.asp
OR
Call 1-800-853-8883.
For international inquiries, please visit:
www2.
oregonscientifi c.com/about/international.asp
oregonscientifi c.com/about/international.asp
.
EU-DECLARATION OF CONFORMITY
Hereby, Oregon Scientifi c, declares that this Pedometer
Watch (model:PE603) is in compliance with EMC
directive 89/336/CE. A copy of the signed and dated
Declaration of Conformity is available on request via our
Oregon Scientifi c Customer Service.
PE603_EN_M_REV1.indd 6 8/9/07 5:19:26 AM

1
DE
PEDOMETER-UHR
MODELL: PE603
BEDIENUNGSANLEITUNG
INHALT
Einleitung...................................................................2
Übersicht
....................................................................2
Erste Schritte
.............................................................2
Über die Pedometer-uhr
..........................................
.
3
Den Pedometer Verwenden
......................................
3
Erste Schritte
.............................................................
3
Die Uhr Einschalten (Nur Bei Erster Inbetriebnahme).....3
Erste Schritte.........................................................3
Verwendung im Wasser
...........................................
.
4
Bedienung
.................................................................
.
4
Hintergrundbeleuchtung und Tastensperre...........4
Anzeigemodi..........................................................5
Einstellungsmodus................................................5
Speichermodus..................................................... 5
Technische Daten
.....................................................
.
6
Vorsichtsmaßnahmen
..............................................
.
6
Über Oregon Scientifi c
.............................................
.
7
.7.
EU-konformitätserklärung
...............
.
........................
7
PE603_DE_M_REV0.indd 1 8/9/07 5:34:48 AM

2
DE
1
2
3
4
18
9
10
11
12
13
14
2
3
4
5
6
7
EINLEITUNG
Wir danken Ihnen, dass Sie sich für die Pedometer-
Uhr (PE603) von Oregon Scientific™ entschieden
haben. Die PE603 ist ein intelligenter Schrittzähler
in Form einer Armbanduhr. Die PE603 beinhaltet
Uhrzeit, Alarm, Schrittzähler, 1-7-tägiger Speicher und
Kalorienzählfunktion.
WICHTIG
Oregon Scientifi c™ übernimmt keine Haftung für Verluste
oder andere Ansprüche Dritter, die durch die Verwendung
dieser Uhr entstehen können.
ÜBERSICHT
1.
-
: Hintergrundbeleuchtung aktivieren;
Tastensperre aktivieren
2. DISP
: Anzeige ändern; Werte im Einstellungsmodus
verringern
3. MEM
: Speichermodus anzeigen; Pedometer-
Speicher in umgekehrter Reihenfolge umschalten
4. SET
: Einstellungsmodi aufrufen; Einstellungsoption
bestätigen und zur nächsten übergehen; Pedometer-
Speicher umschalten
ERSTE SCHRITTE
1.
: Tastenton ist ausgeschaltet (OFF)
PE603_DE_M_REV0.indd 2 8/9/07 5:34:51 AM

3
DE
2.
: Erscheint im Speichermodus
3.
: Gibt an, dass die Tastensperre aktiviert ist
4.
: Erscheint bei Anzeige des Kalorienverbrauchs
5.
OR
: Gibt die Uhrzeit vor oder nach Mittag bei
Einstellung im 12-Stundenmodus an
6.
: Smart-Indikator; Werte verringern
7.
: Gibt an, dass die Ladung der Batterie zur Neige
geht
8.
: Alarm ist eingestellt; blinkt bei Aktivierung
9.
: Smart-Indikator; Werte erhöhen
10.
: Erscheint im Pedometer-Modus (Hauptmodus)
: Erscheint bei Anzeige des Kalorienverbrauchs
: Gibt den Pedometer-Speicher der vergangenen
1-7 Tage an
13.
: Gewichtseinheit
14.
: Smart-Indikator - im Einstellungsmodus
ÜBER DIE PEDOMETER-UHR
Die Pedometer-Uhr misst die zurückgelegten Schritte beim
Gehen oder Laufen. Sie startet den Zählvorgang nach
den ersten 16 zurückgelegten Schritten (inkludiert).
DEN PEDOMETER VERWENDEN
Um die Aufzeichnung von präzisen Messwerten zu
gewährleisten, sollten die nachfolgenden Richtlinien
beachtet werden:
•
Die Pedometer-Uhr sollte nur auf dem linken
Handgelenk getragen werden.
•
Dieser Pedometer misst die Schritte beim Gehen
und beim Laufen. Hastige Bewegungen, die laufend
durchgeführt werden, wie beim Klavierspielen
oder Maschinenschreiben, können zu falschen
Messwerten führen. Um diese falschen Anzeigewerte
einzuschränken, sollten Sie Ihren linken Arm ca. 2-3
Sekunden lang ruhig halten.
ERSTE SCHRITTE
DIE UHR EINSCHALTEN (NUR BEI ERSTER
INBETRIEBNAHME)
Halten Sie eine beliebige Taste 2 Sekunden lang
gedrückt, um die LCD-Anzeige zu aktivieren.
ERSTE SCHRITTE
Die Uhr benötigt 1 Lithium-Batterie des Typs CR2032, die
bereits im Gerät installiert ist. Die Batteriewarnanzeigen
werden nachstehend erläutert.
SYMBOL F
Ü
R
SCHWACHE BATTERIE
BESCHREIBUNG
Die Ladung der
Uhrenbatterie ist niedrig.
PE603_DE_M_REV0.indd 3 8/9/07 5:35:00 AM

4
DE

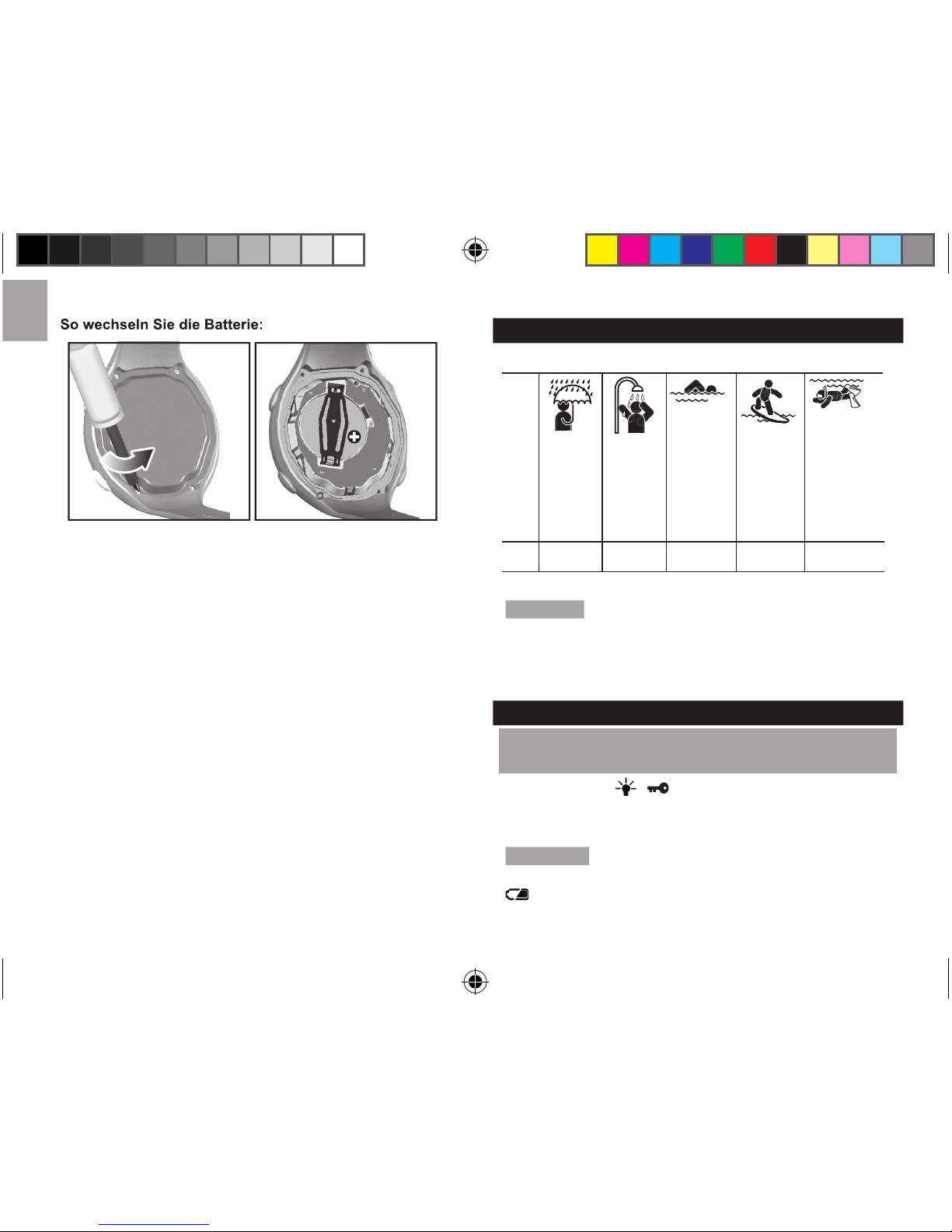

So wechseln Sie die Batterie:
1. Öffnen Sie den Batteriefachdeckel mit einem
kleinen Kreuzschraubenzieher. Verwahren Sie die
Schrauben an einem sicheren Ort, damit sie nicht
verloren gehen.
2. Entnehmen Sie die alte Batterie, legen Sie eine neue
ein und achten Sie auf die Übereinstimmung der
Polaritäten.
3. Bringen Sie den Deckel mit dem Kreuzschraubenzieher
wieder an.
VERWENDUNG IM WASSER
Die PE603 ist bis zu 50 m wasserfest.
HINWEIS
Stellen Sie das Gerät ein, bevor Sie es im
Wasser tragen. Wenn die Tasten im Wasser oder bei
heftigem Regen gedrückt werden, kann Wasser in das
Gerät gelangen.
BEDIENUNG
HINTERGRUNDBELEUCHTUNG UND
TASTENSPERRE
Drücken Sie auf
-
, um die Hintergrundbeleuchtung
5 Sekunden lang einzuschalten.
HINWEIS
Die Hintergrundbeleuchtung funktioniert
nicht, wenn das Symbol für die schwache Batterie
angezeigt wird; sie kehrt wieder zum normalen
SCHNORCHELN
IN TIEFEM
WASSER
TAUCHEN
NEIN
50M
REGEN-
SPRITZER
USW.
OK
DUSCHEN
(NUR
WARMES/
KALTES
WASSER)
OK
LEICHTES
SCHWIMMEN/
FLACHES
WASSER
OK
TAUCHEN
IN FLACHEM
WASSER/
SURFEN/
WASSER-
SPORT
OK
PE603_DE_M_REV0.indd 4 8/9/07 5:35:06 AM
