Orton Creative Glass Sentry Express 4.0 User manual

www.creative-glass.com
© Creative Glass MHS AG
000011 / 11-16
www.creative-glass.com
Instructions / Anleitung / Instructions
Sentry Express 4.0 Controller
F
D
E
SWITZERLAND
CREATIVE GLASS MHS AG
Geerenstrasse 13
8604 Volketswil
Tel [phone]
Fax [phone]
[e-mail]
www.creativeglassshop.ch
AUSTRIA
CREATIVE GLASS
Hauptstrasse 27
4642 Sattledt
Tel [phone]
Fax [phone]
[e-mail]
www.creativeglassshop.eu
ENGLAND
CREATIVE GLASS
Unit 12, Sextant Park
Neptune Close, Medway City Estate
Rochester, Kent ME2 4LU
Tel [phone]
Fax [phone]
[e-mail]
www.creativeglassshop.co.uk

www.creative-glass.com
© Creative Glass MHS AG
Sentry Express 4.0
Instructions / Anleitung / Instructions
General / Allgemeines / Généralités
FDE
GENERAL
The Sentry Express 4.0 is a cost effective, userfriendly and reliable controller for any firing you might like to programme in your Paragon
kiln. It‘s memory allows you to reactivate or alter an existing programme at any time. The firing will follow the registered data, without the
need to for supervision.
EXTERNAL TEMPERATURE
The kiln can be used even at freezing temperatures and up to 50°C room temperature.
RAUMTEMPERATUR
Der Brennofen darf in kalten Räumen auch unter Gefrierpunkt aufgestellt werden. Die Steuerung ist für Raumtemperaturen
bis 50°C gebaut.
TEMPÉRATURE AMBIANTE
Le four peut être utilisé dans un environnement entre 0 °C et 50 °C.
ALLGEMEINES
DieSentryExpress4.0 Steuerungisteinezuverlässige,kostengünstigeBrennofensteuerung.SieerlaubteineVielfaltvonProgrammierungen,
die abgerufen und verandert werden können. Dier Brennverlauf erfolgt genau nach den eingegebenen Daten, ohne dass der Brand
überwacht werden muss. Die Handhabung ist einfach und benutzerfreundlich.
GÉNÉRALITÉS
Le Sentry Express 4.0 est un contrôleur fiable, économique et simple d‘utilisation pour tout type de cuisson que vous désirez programmer
dans votre four Paragon. Ses mémoires vous permettront de réactiver ou modifier un programme existant à tout moment. La cuisson suivra
le programme sans besoin de supervision.
KEYBOARD / TASTATUR / TOUCHES
See following pages / Beschrieb siehe folgende Seiten / Voir pages suivantes

www.creative-glass.com
© Creative Glass MHS AG
Sentry Express 4.0
Instructions / Anleitung / Instructions
General / Allgemeines / Généralités
FDE
HUMIDITY
High air humidity does not affect the controller. However, humidity should not get inside the electronics of the controller. Condensation will
negatively affect the workings of the controller. In this case give the kiln time to dry properly before you use it again.
FEUCHTIGKEIT
Hohe Luftfeuchtigkeit beeinträchtigt die Steuerung nicht. Hingegen soll vermieden werden, dass Feuchtigkeit in der Steuerung kondensiert.
Falls dies passiert, den Ofen ruhen lassen, bis die Feuchtigkeit verdunstet ist.
HUMIDITÉ
Une grande humidité ambiante n’influence pas le contrôleur.Par contre, il convient d‘éviter de l‘humidité dans les composants électroniques
du contrôleur. Une condensation affectera négativement le contrôleur. Le cas échéant, il faut laisser le four sécher avant de le réutiliser.
LOADING OF THE KILN
All in all the kiln can be loaded at will. Please do not place objects 3 cm or nearer the thermocouple. Do not touch the thermocouple when
loading the kiln. It is best to unplug the kiln during loading and unloading.
BELADEN DES OFENS
Grundsätzlich kann der Ofen beliebig bestückt werden. In unmittelbarer Umgebung des Thermofühlers sollte nicht bestückt werden,
Mindestabstand ist 3 cm. Den Thermofühler beim Beladen des Ofens nicht berühren oder beschädigen. Isolationsmaterial nicht verletzen.
Während des Beladens und Entladens den Ofen vom Strom abkoppeln.
CHARGEMENT DU FOUR
En principe le four peut être chargé selon vos désirs. Les alentours du thermocouple doivent être libres (minimum de 3cm). Ne pas toucher
ou endommager le thermocouple en chargeant. Il est préférable de débrancher le four pendant le chargement et le déchargement.

www.creative-glass.com
© Creative Glass MHS AG
Sentry Express 4.0
FDE
Safety / Sicherheitsvorkehrungen / Règles de sécurité

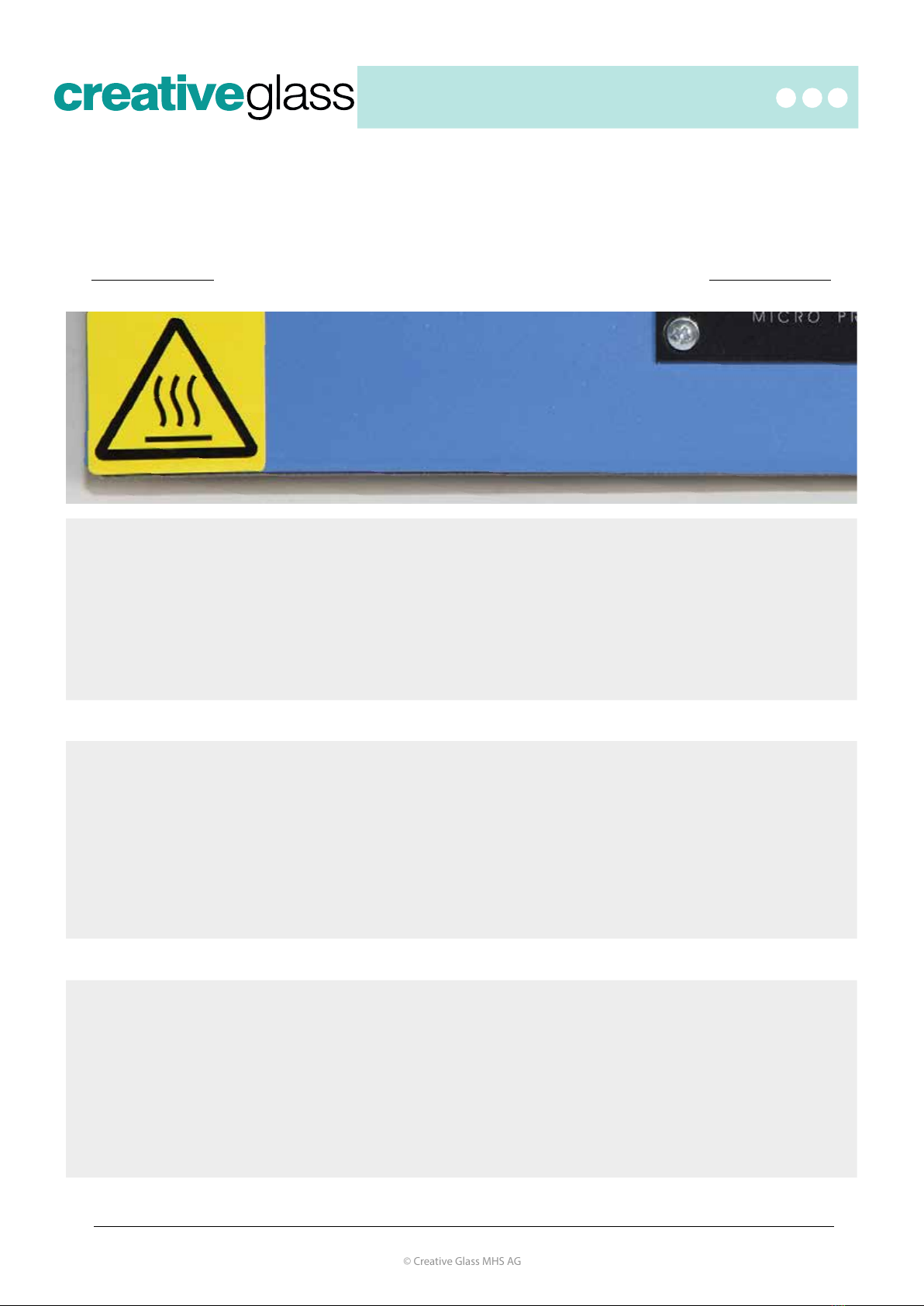

SAFETY MEASUREMENTS
1. Unplug the kiln if you decide to not use the kiln for a longer period.
2. Visually check the display towards the end of the firing.
3. Wear eye-protection when viewing into the hot kiln.
4. Do not touch the hot kiln. Keep children away.
5. Always unplug the kiln during repair work. Do not touch the heating elements during firing.
6. Keep the kiln 30cm away from woodden walls and keep other flammable materials away. Place the kiln on a heatproof mat.
7. Fire the kiln in a well aerated room and not near flammable materials. Open the kiln only after the cooling.
SICHERHEITSVORKEHRUNGEN
1. Wird der Brennofen über längere Zeit nicht benutzt, Brennofen vom Stromkreis abkoppeln.
2. Kontrolle der Display Angaben gegen Ende des Brennverlaufs.
3. Bei Einsicht in heissen Brennofen Schutzbrille tragen
4. Heissen Brennofen nicht berühren, Kinder fernhalten.
5. Bei Reparaturarbeiten Brennofen vom Stromkreis abkoppeln. Während des Brandes Heizelmente nie berühren.
6. Brennofen mit Sicherheitsabstand 30cm zu Holzwänden oder brennbaren Materialien aufstellen. Feuerfeste Unterlage verwenden.
7. Brennofen in genügend belüftetem Raum und nicht in der Nähe von brennbarem Material benutzen. Öffnen des Brennofens erst nach
erfolgter Abkühlung.
RÈGLES DE SÉCURITÉ
1. Débranchez votre four si vous ne l’utilisez pas pendent un certain temps.
2. Contrôlez l’affichage vers la fin du programme.
3. Portez des lunettes de protection si vous ouvrez le four à chaud.
4. Ne touchez pas le four chaud. Eloignez les enfants.
5. Débranchez votre four pour des réparations. Ne touchez pas les éléments chauffants pendant la cuisson.
6. Laissez une distance de sécurité d’au moins 30cm entre le four et un mur en bois et conservez les matériaux inflammables à distance.
Posez le four sur une surface résistant à la chaleur.
7. Utilisez le four dans un espace aéré et loin de matériaux inflammables. Ouvrez le four seulement après refroidissement.
Instructions / Anleitung / Instructions

www.creative-glass.com
© Creative Glass MHS AG

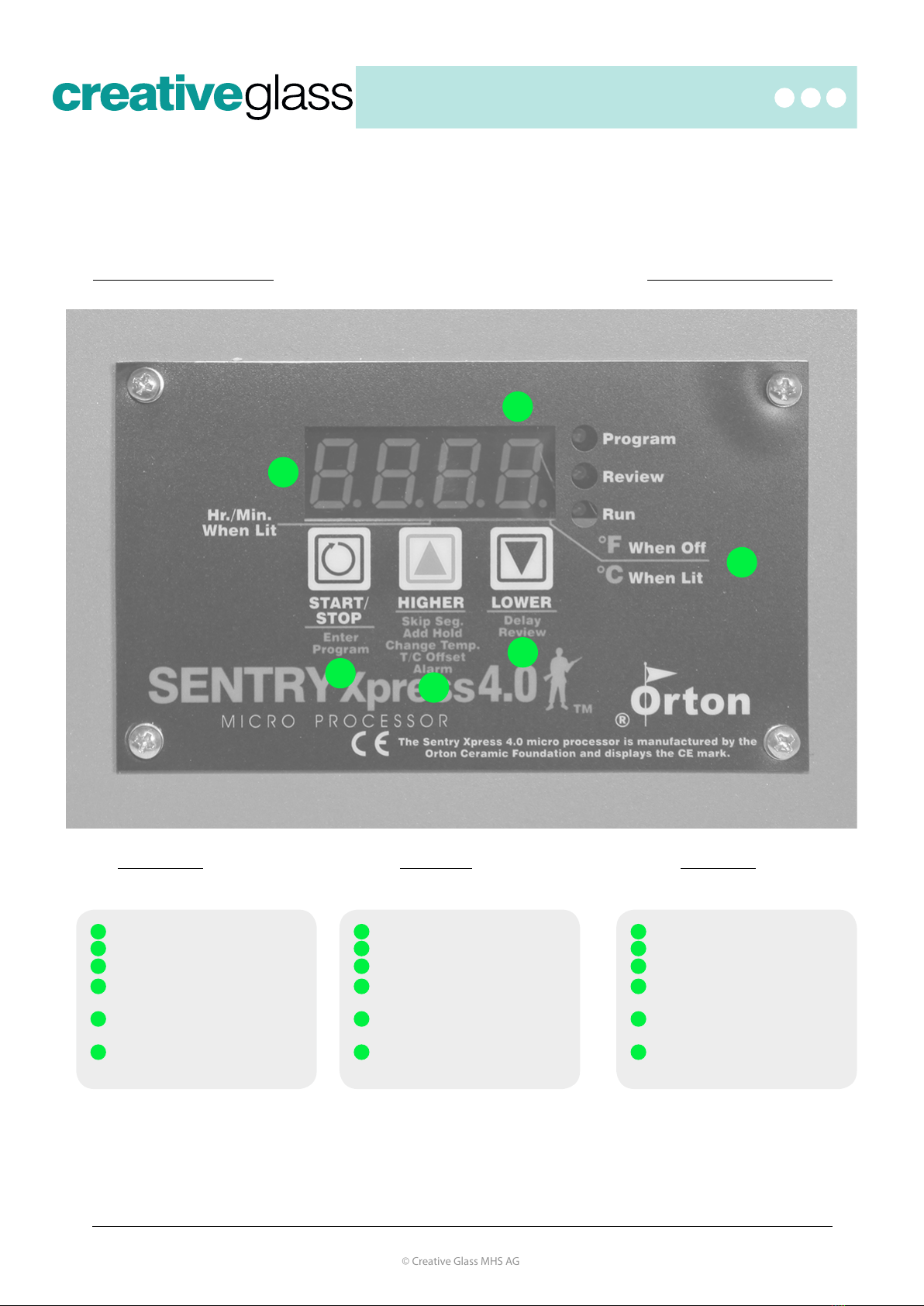

Temperature in °C
Temperature in °F
Menu Key: Access to all menues
Arrow Key:
To increase values
Arrow Key:
To decrease values
Current kiln temperature
1
2
3
4
5
6
Temperatur in °C
Temperatur in °F
Menu Taste: Zugang zu den Menüs
Pfeiltaste:
Erhöhen der Werte
Pfeiltaste:
Verringern der Werte
Anzeige Ofentemperatur
1
2
3
4
5
6
Temperature en °C
Temperature en °F
Touche menu: Accès aux menus
Flèche vers le haut:
Augmenter les valeurs
Flèche vers le bas:
Diminuer les valeurs
Affichage de la température
1
2
3
4
5
6
Sentry Express 4.0
FDE
Keyboard / Tastatur / Touches
Instructions / Anleitung / Instructions
1
6
2
5
34
Keyboard Tastatur Touches

www.creative-glass.com
© Creative Glass MHS AG
FDE
Sentry Express 4.0
Instructions / Anleitung / Instructions
Program / Programme / Programmes
The controller offers two types or programme / Die Steuerng enthält zwei Programmtypen / Le contrôleur contient deux types de programmes:
PROG
Typical multi segment programme
for glass fusing, slumping, casting
with max. 8 segments with heating
/ cooling speeds, temperatures and
holding times free to choose. 4 storable
programmes Pr01, 02, 03, 04
Typische Programmierungen für
Fusing, Slumping, Casting mit max.
8 Segmenten frei wählbare Heiz-/
Kühlgeschw, Temperatur und Haltezeit
4 Speicherprogramme Pr01, 02, 03, 04
Programmation typique pour fusing,
thermoformage, casting avec un
maximum de 8 segments, libre choix de
la vitesse de chauffe/refroidissement,
température et temps de maintien. 4
emplacements de mémoire Pr01, 02,
03, 04
SPd
111°C
278°C
555°C
833°C
FULL
Programme with 1 segment with 5
predetermined firing speeds and free to
choose temperature and holding time.
Typical programme for Art Clay Silver
etc.
Programm mit 1 Segment mit 5
definierten Heizgeschwindigkeiten, frei
wählbare Temperatur und Haltezeit.
Typische Anwendungen: Art Clay Silver
etc.
Programme avec un segment, 5
vitesses de chauffe prédéfinies, libre
choix de la température et du temps
de maintien. Utilisation typique pour Art
Clay Silver etc.
Other / Andere / autre
Thermocouple
Thermofühler K-Type
Temperature Display
Temperaturanzeige
Affichage de température
Can be selected in °F or °C in the
controller jumper manually.
In °C oder °F. Kann in der
Steuerung mit Jumper manuell
umgestellt werden.
Peut être changé manuellement
dans le contrôleur avec Jumper.
Max. Heating Power
Max. Heizgeschwindigkeit
Vitesse de chauffe maximale
9999 = FULL oder 9999 = FULL 9999 = FULL
4-digit LED Display
4-Ziffern LED Anzeige
Affichage LED de 4 chiffres
Diplay of values and messages Anzeige von Werten und
Meldungen
Affichage de valeurs et de
messages
Dot Display
(3 on right side of display)
Punktanzeige
(3 rechts neben Display)
Affichage en points
(3 points à droite de l’affichage)
Current programming status Aktueller Programmstatus l‘état du programme actuel
Review
Programmübersicht
Revue du programme
Display of programme values, also
during a firing cycle
Anzeige der aktuellen
Programmwerte, auch während
des Brandes
Affichage des valeurs du
programme actuel, aussi possible
pendant la cuisson
Delay time DELA
Vorlaufzeit DELA
Délai de démarrage DELA
Delay Start in hrs/Min. Vorlaufzeit in Stunden und
Minuten
Délai de démarrage en heures et
minutes
SStP Skip / shorten current segment Überspringen /Beenden der
aktuellen Brennrampe (Segment)
Sauter/finir la rampe actuelle
(segment)
HLD Holding time in hrs/min. e.g. 01.30
= 1 hour 30 min.
Haltezeit einer Temperatur in
Stunden und Minuten, z.B. 01.30
= 1Std. 30 Minuten
Le temps de maintien d’une
température en heures et minutes,
p.ex. 01.30 = 1h 30mi
Properties / Eigenschaften / Propriétés

www.creative-glass.com
© Creative Glass MHS AG
Sentry Express 4.0
FDE
Instructions / Anleitung / Instructions
BAdP
Bad Programme
Fehlprogrammierung
Programme erroneu
The programme does not start
when a heating speed of 0000 is
programmed.
Der Ofen startet nicht, wenn eine Heiz-
geschwindigkeit von 0000 eingegeben
wurde.
Erreur de programmation
Le four ne démarre pas si une vitesse
de chauffe de 0000 est programmée
FtL
Firing Too Long
The heating time is massively longer
than the programmed value, i.e. the
temperature increase is less than
15°/h and the firing time is 4 hours
longer than programmed.The firing
will be interrupted.
Einprogrammierte Heizzeiten
werden massiv überschritten, d.h.
Temperaturanstieg ist weniger als 15°C/
Std. UND Brennzeit ist um 4 Stunden
länger als programmiert. Der Brand
wird unterbrochen.
Le temps de chauffe est largement
dépassée, cela veut dire l’augmentation
de la température est en dessous
de 15°C/h ET le temps de cuisson
est dépassé de 4h par rapport à
la programmation. La cuisson est
interrompue.
EtH
Electronics Too Hot
The temperature of the controller
has gone above 85°C.
Die Eigentemperatur der Steuerung hat
85°C überschritten.
La température interne du contrôleur a
dépassé les 85°C
Tc0
Open Thermocouple
Damaged thermocouple in IDLE
state.
Schaden am Thermofühler im
Ruhezustand. Thermocouple endommagé.
FAIL
Open Thermocouple
Damaged thermocouple during
firing.
Schaden am Thermofühler während
des Brandes.
Thermocouple endommagé pendant la
cuisson.
TCR
Thermocouple Reversal
Thermoouple cables reversed. Kabel im Thermofühler vertauscht. Câbles dans le thermocouple inversés.
PF1
Power Failure
Power failure during a cooling cycle.
Loss or temperature more than
programmed.
Stromausfall während der Abkühlung.
Temperaturabfall mehr als progammiert.
Panne de courant pendant la cuisson.
Perte de température plus que
programmée.
PF2
Power Failure
Power failure during a heating
cycles. Loss of temperature more
than 100°C.
Stromausfall während der Heizphase
des Brandes.Temperaturabfall mehr als
100°C.
Panne de courant pendant le
chauffage, perte de température plus
de 100°C
Error Messages / Fehlermeldungen / Messages d’erreurs

www.creative-glass.com
© Creative Glass MHS AG
Sentry Express 4.0
FDE
Instructions / Anleitung / Instructions
Abrt Current firing cycle interrupted Aktueller Brand unterbrochen Cuisson actuelle interrompue
CPLt Firing cycle completed Brand abgeschlossen Cuisson terminée
dELA Delay start active Vorlaufzeit aktiv Délai de démarrage actif
°F # Target temperatures of the programmed
cylce in °F
Zieltemperatur der zu
programmierenden Rampe / Segment,
Angabe in °F
Température finale de la rampe/
segment à programmer, affichage en
°F
°C # dt, in °C dt, Angaben in °C
Température finale de la rampe/
segment à programmer, affichage en
°C
FULL Maximum kiln power Volle Ofenleistung Puissance maximale du four
Hd # Holding time of a specific segment Haltezeit der zu programmierenden
Rampe/Segment
Temps de maintien de la rampe/
segment à programmer
IdLE Controller inactive Steuerung im Ruheszustand Contrôleur en repos
-on- Start of firing cycle Aufnahme / Start des Brandes Enregistrement/démarrage de la
cuisson
ProG Programme type with max 8 segments Programm für 8 Rampen/Segmente Programme pour 8 rampes/segments
rA # Heating / Cooling speed of the segment Heizgeschwindigkeit der zu
programmierenden Rampe
Vitesse de chauffe de la rampe à
programmer
Spd Heating speed °C/h (°F/h) in 1 segment
programme
Heizgeschwindigkeit °C/h (°F/h) in 1
Segment Programme
Vitesse de chauffe °C/h (°F/h) au
programme à 1 segment
SStP Skip or shorten current segment Rampe/Segment überspringen oder
abkürzen
Raccourcir ou sauter une rampe/
segment
StoP Stop firing cycle manually Brand manuell unterbrechen Interrompre manuellement la cuisson
Other Messages / Andere Meldungen / Autres messages
Functions / Funktionen / Fonctions
Delay Start
After Start showing in Display touch
Arrow Key down and select delay time
in hrs/min. Confirm with Start/Stop key.
When no delay start is programmed,
firing cycle starts after approx. 20 sec.
Programme Review
Touch Arrow Key down to see current
programme values.
End of Firing
Display shows CPLt.
Skip / shorten segment
Touch Arrow Key up in a PRoG
programme to see current segment.
Touch Start two times to skip or
shorten.
Vorlaufzeit
Nach der Start Anzeige mit der
Pfeiltaste abwärts in Std./Min.
eingeben. Mit „Start/Stop“ bestätigen.
Ohne Vorlaufzeit startet der Brand
nach ca. 20 Sekunden.
Programmübersicht
Mit der Pfeiltaste nach unten werden
die aktuellen Programmwerte im
Display gezeigt.
Ende des Brandes
Display zeigt CPLt.
Segment überspringen / abkürzen
Mit der Pfeiltaste nach oben wird im
PRoG Programm die aktuelle Rampe
gezeigt, mit zweimal Start wird die
übersprungen.
Délai de démarrage
Le délai de démarrage en hrs.min. est
programmé après l’affichage de « Strt »
avec la touche flèche noir. Valider avec
la touche cercle. Sans progammation de
‚Délai‘ la cuisson démarre après 20 sec.
Aperçu du programme
Avec la touche flèche noire le
programme actuel s’affiche en continue.
Fin de la cuisson
CPLt au display
Sauter/raccourcir des segments
Avec la touche flèche rouge la rampe
actuelle se présente au display.
Toucher Start deux fois pour sauter le
segment.

www.creative-glass.com
© Creative Glass MHS AG
Writing a PROG Programme / Programmierung PROG / Programmation PROG
Example / Beispiel / Exemple
°C
900
800
700
600
500
400
300
200
100
Hours / Stunden / Heures
0
1
2
3
4
5
6
7
8
Ramp 1
Ramp 2
Ramp 3
Ramp 4
510°
815° / 5min
20min
40min
4 Ramp Firing 4 Rampen Brand Cuisson à 4 rampes
Ramp / Rampe rA °C/h °C HLD h.min
1200 510°C 00.20
2FULL 815°C 00.05
3FULL 510°C 00.40
480 40°C 00.00
Each ramp requires 3 values
rA Heating / Cooling speed in °C/h, max. speed = 9999 = FULL
°C Temperature
HLD Holding time at temperature (values from 0.00 - 99.59)
Eine Rampe besteht aus 3 Eingabewerten
rA Heiz- / Kühlgeschwindigkeit in °C/h, max. Geschwindigkeit = 9999 = FULL
°C Zieltemperatur
HLD Haltezeit bei der Zieltemperatur (Eingabe von 0.00 - 99.59)
Chaque rampe demande 3 valeurs
rA Vitesse de chauffe/refroidissement en °C/h, vit. max = 9999 = FULL
°C Température
HLD Durée de maintien de la température (de 0.00 à 99.59 heures.minutes)
Sentry Express 4.0
FDE
Instructions / Anleitung / Instructions

www.creative-glass.com
© Creative Glass MHS AG
FDE
Sentry Express 4.0
Instructions / Anleitung / Instructions
Programme / Program / Programmee SPD (1 Segment)
Programme / Program / Programmee PROG (max 8 Segments)
Programme: Programm: Programmation:
Name Code Value
Heating Speed SPD4 883°C/h
Temperature °C °C 1 750°C
Holding Time HLD 1 00.15
Process Display
Safety Switch in position ‘On’
Wait for the display to get to IDLE
MENU Key
Select programme by using Arrow Keys PR 01-04
MENU Key
Select heating speed by using Arrow
Keys
rA 1
9999
MENU Key
Select temperature by using Arrow Keys
°C 1
750
MENU Key
Select holding time by using Arrow Keys
HLD 1
00.15
MENU Key
Select heating speed by using Arrow
Keys
(Programme Completed)
rA 2
0000
To start the Firing:
MENU Key
MENU Key
Strt
On
To stop the Firing:
MENU Key StoP
0000
Vorgehen Display
Schalter auf ‘On
Abwarten bis IDLE auf dem Display
erscheint
MENU Taste
mit Pfeiltaste Programm wählen PR 01-04
MENU Taste
mit Pfeiltaste Heizgeschwindigkeit
wählen
rA 1
9999
MENU Taste
mit Pfeiltaste Temperatur wählen
°C 1
750
MENU Taste
mit Pfeiltaste Temperatur wähen
HLD 1
00.15
MENU Taste
mit Pfeiltaste Heizgeschwindigkeit
wählen
Programm abgeschlossen
rA 2
0000
Starten des Brandes:
MENU Taste
MENU Taste
Strt
On
Unterbrechen des Brandes:
MENU Taste StoP
0000
Action Affichage
Manette sur ‘On’
Attendre l‘affichage IDLE
Touche MENU
Selectionner le programme désiré par
les touches flèche PR 01-04
Touche MENU
Selectionner la vitesse de chauffe par
les touches flèche
rA 1
9999
Touche MENU
Selectionner la température par les
touches flèche
°C 1
750
Touche MENU
Selectionner le maintien par les touches
flèche
HLD 1
00.15
Touche MENU
Selectionner la vitesse de chauffe par
les touches flèche
Programme complété
rA 2
0000
Démarrer la cuisson:
Touche MENU
Touche MENU
Strt
On
Arréter la cuisson:
Touche MENU StoP
0000
Name Code Wert
Heizgeschwindigkeit SPD4 883°C/h
Temperatur °C °C 1 750°C
Haltezeit HLD 1 00.15
Nom Code Valeur
Vitesse de Chauffe SPD4 883°C/h
Température °C °C 1 750°C
Maintien HLD 1 00.15
Example for Art Clay / Beispiel für Art Clay / Example pour Art Clay (SPd)

www.creative-glass.com
© Creative Glass MHS AG
Sentry Express 4.0
FDE
Instructions / Anleitung / Instructions

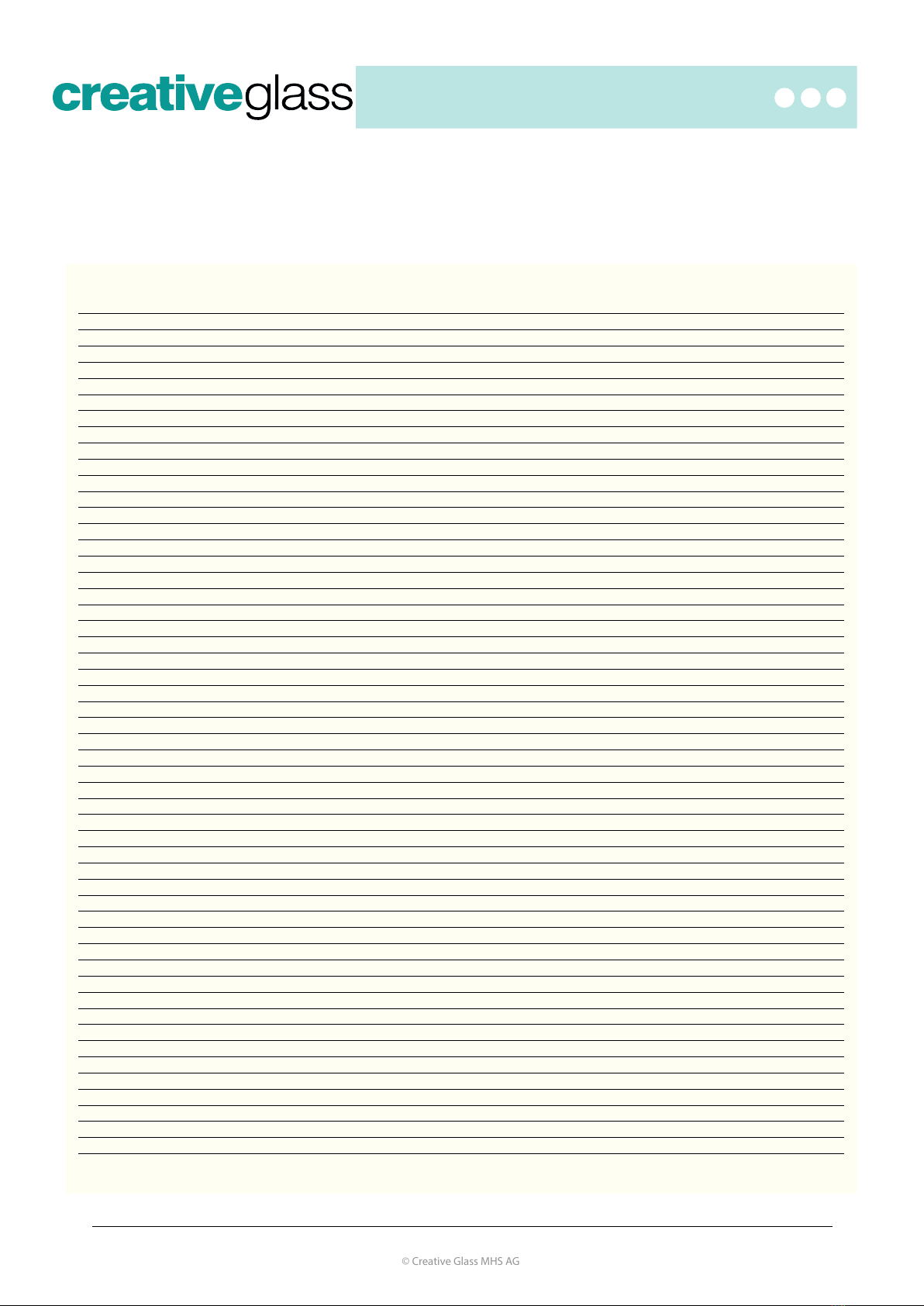

Notes

www.creative-glass.com
© Creative Glass MHS AG
FDE
Guarantee
12 months from date of purchase.
Creative Glass will repair kiln damages within the guarantee time free of charge. The guarantee will last for 12 months starting on the date of sale. It
includes all manufacturing or material damages but excludes damages due to mishandling by the user or third party. Parts which are subject to wear
and tear are also excluded from the guarantee, as well as bad manipulation (wrong Voltage etc.).
In this case the buyer has to bear the cost of the analysis.
No Guarantee for:
• Thermocouple
• Kiln Shelf and posts
• Overfiring
Garantieleistung
1 Jahr ab Verkaufsdatum.
Creative Glass AG verpflichtet sich, die während der Garantiedauer am Gerät entstandenen Schäden unentgeltlich zu beheben. Die Garantiedauer
ist 1 Jahr und beginnt mit dem Verkaufsdatum. Der Garantieanspruch umfasst alle Fabrikations- und Materialfehler, jedoch keine Beschädigungen
infolge unsachgemässer Behandlung (Bedienungsfehler) oder Beschädigungen, welche vom Käufer oder von Drittpersonen oder durch Eingriffe nicht
befugter Personen verursacht worden sind. Von der Garantie ausgeschlossen sind Teile, welche der Abnützung unterworfen sind und Teile, die durch
eine falsche Manipulation (falscher Anschluss) oder infolge mangelhaften Unterhalts beschädigt wurden. Besteht kein Garantieanspruch, muss der
Käufer die Kosten zur Fehleranalyse übernehmen.
Teile die der normalen Abnützung ausgesetzt sind sowie Fehlmanipulationen sind vom Garantieanspruch ausgeschlossen.
Dazu gehören:
• Thermofühler
• Brennplatte und Stützen
• Überfeuerungen irgendwelcher Art
Garantie
12 mois de garantie à partir de la date d‘achat.
Creative Glass AG s’engage à prendre en charge les dommages de l’appareil pendant la durée de la garantie. La durée de la garantie est d’un an à
partir de la date d‘achat. La garantie inclut tous les défauts du matériel et de la fabrication, mais n‘inclut pas les dommages causés par de mauvaises
manipulations ou endommagements causés par l’acheteur ou une tierce personne. Les pièces d‘usure et les éléments mal manipulés (mauvais
branchement) sont également exclus de la garantie.
Le cas échéant, l‘acheteur doit prendre en charge les couts du diagnostic.
Il n‘y a pas de garantie pour:
• Thermocouple
• Plaques réfractaires et supports
• Surchauffe
• Wrong Voltage
• External Influence (heat, chemicals)
• Wrong maintenance
• Falscher Stromanschluss
• Auessere Einwirkungen wie Chemikalien, Hitze
• Unsachgemässe Wartung
• Mauvais branchement
• Eléments extérieurs comme des produits chimiques ou chaleur
• Mauvais entretien
• Changes made by buyer
• Misuse
• Unsuitable installation
• Modifikationen durch den Benutzer
• Fehlanwendung
• Unsachgemässe Installation
• Modifications par l’acheteur
• Mauvaise utilisation
• Installation non conforme
Guarantee / Garantieleistung / Garantie
Sentry Express 4.0
Instructions / Anleitung / Instructions
